Snabbinstallationsguide HL-7050-serien

Transkript

1 Snabbinstallationsguide HL-7050-serien Läs den här Snabbinstallationsguiden innan du använder skrivaren. Innan du kan använda skrivaren måste du sätta ihop hårdvaran och installera drivrutinen. Moment 1 Moment 2 USB Parallell Nätverk Peer-to- Peer (LPR) sida 14 Peer-to- Peer (NetBIOS) sida 16 Installera skrivaren Installera drivrutinen Delad nätverksskrivare sida 18 Mac OS sida 20 USB Mac OS X 10.1 sida 23 Installationen är klar! Mac OS sida 25 Nätverk Mac OS X 10.1 sida 26 Installera drivrutinen Installera skrivaren USB Parallell Nätverk Macintosh USB Macintosh Nätverk För administratören För den senaste drivrutinen och den bästa lösningen på ditt problem eller din fråga, gå direkt till Brother Solutions Center från drivrutinsprogrammet eller besök Spara Snabbinstallationsguiden och medföljande CD-ROM-skiva på ett praktiskt ställe så att de alltid finns snabbt till hands. Version 2

2 Säkerhetsföreskrifter Att använda skrivaren på säkert sätt Varning Obs Tips Varnar för åtgärder som kan orsaka personskada. Föreskrifter för hur skrivaren ska användas korrekt så att du undviker skador på den. Anmärkning eller användbara tips vid användning av skrivaren. Bruksanvisning Handbok för nätverksanvändare Anger hänvisning till bruksanvisningen eller nätverksguiden som fínns på den medföljande CD-ROM-skivan. Varning Skrivaren innehåller högspänningselektroder. Innan du byter inre delar, rengör skrivaren eller åtgärdar ett pappersstopp, kontrollera att du har stängt AV skrivaren och dragit ur nätkabeln ur vägguttaget. Ta inte i kontakten om du har våta händer. Detta kan orsaka elchock. När du just har skrivit ut något är vissa av skrivarens inre delar brännheta. Rör aldrig de delar som är skuggade i bilden nedan om du öppnar skrivarens främre eller bakre lucka. Inuti skrivaren Öppna utmatningsfacket för uppåtvända utskrifter För att förhindra skador ska minst två personer hjälpas åt med att lyfta skrivaren med hjälp av handtagen på skrivarens högra och vänstra sida och på dess framsida på det sätt som bilden visar. Var försiktig så du inte snubblar över benen på stabilisatorn (tillval). Obs Trampa inte på skrivaren eller stabiliseraren som finns som tillval.

3 Innehållsförteckning Bestämmelser... 2 Starta här Moment 1 Komponenter i kartongen... 4 Kontrollpanel... 4 Medföljande CD-ROM... 5 Installera skrivaren Moment 2 1. Ta bort transportskydden Installera trumenheten Fylla på papper i pappersfacket Skriva ut testsida Installera önskat språk för kontrollpanelen...8 Installation av skrivardrivrutin För användare av USB-kabel Installation av drivrutin & anslutning av skrivaren till din PC 2. Använda skrivaren som standardskrivare (Endast för användare av 2000/XP) För användare av parallellkabel...12 Installera drivrutin och anslutning av skrivaren till din PC För användare av nätverkskabel...14 För dig som använder Brother peer-to-peer nätverksskrivare (LPR)...14 Installera drivrutin och anslutning av skrivaren till din PC För dig som använder Brother peer-to-peer nätverksskrivare (NetBIOS)...16 Installera drivrutinen, ansluta kabeln och konfigurera NetBIOS-porten För dig som använder delad nätverksskrivare...18 Installera drivrutinen, ansluta kabeln och välja lämplig sökväg för skrivaren eller 'Utdelat namn' För användare av USB-kabel...20 För användare av Mac OS 8.6 till Ansluta skrivaren till din Macintosh och installera drivrutinen 2. Använda skrivaren som förvald skrivare För användare av Mac OS X Ansluta skrivaren till din Macintosh och installera BR-Script PPD-filen För användare av nätverkskabel...25 För användare av Mac OS 8.6 till Ansluta skrivaren till din Macintosh och installera BR-Script PPD-filen För användare av Mac OS X Ansluta skrivaren till din Macintosh och installera BR-Script PPD-filen För administratören Kapitelöversikt för handboken för nätverksanvändare Ställa in IP-adress, subnätmask och gateway (med hjälp av kontrollpanelen) Installera konfigurationsverktyget BRAdmin Professional (endast för -användare) Skriva ut konfigurationssida Fabriksinställning Övrig information Transportera skrivaren Tillbehör Felsökning Bruksanvisning Kapitel 6 1

4 Bestämmelser Federal Communications Commission (FCC) Declaration of Conformity (Gäller endast för USA) Responsible Party: declares, that the products Product name: Model number: Product options: Brother International Corporation 100 Somerset Corporate Boulevard P.O. Box 6911 Bridgewater, NJ USA Telephone: (908) Laser Printer HL-7050 and HL-7050N Lower Tray Unit LT-7000, Duplex Unit DX-7000, Network Card NC-4100h, Mailbox Unit MX-7000, MX complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Reorient or relocate the receiving antenna. Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/tv technician for help. Viktigt En skärmad gränssnittskabel skall användas för att uppnå kompatibilitet med gränserna för digitala enheter av klass B. Ändringar eller modifikationer som inte uttryckligen har godkänts av Brother Industries, Ltd. kan orsaka att användaren mister rätten att använda utrustningen. Försäkran om överensstämmelse (EU) Tillverkare Brother Industries Ltd., 15-1, Naeshiro-cho, Mizuho-ku, Nagoya , Japan Fabrik Brother Technology (Shenzhen) Ltd. NO6 Gold Garden Ind. Nanling Buji, Longgang, Shenzhen, Kina Fabrik Brother Industries Ltd., Kariya Plant, 1-5, Kitajizoyama, Noda-cho, Kariya-shi, Aichi-ken Japan förklarar härmed att: Produktbeskrivning: Produktnamn: Laserskrivare HL-7050, HL-7050N överensstämmer med föreskrifterna i gällande direktiv: lågspänningsdirektivet 73/23/EEG (ändrade av 93/68/EEG) och direktivet för elektromagnetisk kompatibilitet 89/336/EEG (ändrade av 91/263/EEG och 92/31/EEC och 93/68/EEG). Gällande standarder: Harmoniserad: Säkerhet: EN60950: 2000 EMC: År då CE-märke först gavs: 2002 EN55022: 1998 klass B EN55024: 1998 EN : A1: A2: 1998 EN : 1995 Utgiven av: Brother Industries Ltd. Datum: 28 mars 2002 Plats: Nagoya, Japan Underskrift: Industri Canada Compliance Statement (Gäller endast för Canada) This Class B digital apparatus complies with Canada ICES-003. Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur la matériel brouilleur du Canada. Radiostörning (endast V modell) Den här skrivaren följer standarden EN55022 (CISPR Publication 22)/ klass B. Innan du använder den här produkten bör du kontrollera att du använder en dubbelskärmad gränssnittskabel som är partvinnad och märkt "IEEE kompatibel". Kabeln måste vara mer än 1,8 m lång. Kazuhiro Dejima Chef Quality Audit Group Quality Management Dept. Företag inom information och dokumentation Laserskydd (gäller endast modellen för V) Den här skrivaren är klassificerad som en laserprodukt i klass 1 enligt det amerikanska DHHS-organets (Department of Health and Human Services) standard för strålning under Radiation Control for Health and Safety Act från Det innebär att skrivaren inte genererar skadlig laserstrålning. Eftersom strålningen som genereras inuti skrivaren är innesluten i skyddshöljen och utvändiga skydd, kan laserstrålen inte tränga igenom maskinen vid drift. 2

5 FDA-bestämmelser (gäller endast modellen för V) Det amerikanska livsmedelsverket (FDA US Food and Drug Administration) har utarbetat regler för laserprodukter som har tillverkats den 2 augusti 1976 och senare. Alla produkter som marknadsförs i USA måste uppfylla dessa regler. Följande etiketter på baksidan av skrivaren anger att FDA:s regler uppfylls, och måste förekomma på alla laserprodukter som marknadsförs i USA. MANUFACTURED: Brother Industries Ltd., 15-1 Naeshiro-cho Mizuho-ku Nagoya, Japan This product complies with FDA radiation performance standards, 21 CFR subchapter J. MANUFACTURED: Brother Technology (Shenzhen) Ltd. NO6 Gold Garden Ind. Nanling Buji, Longgang, Shenzhen, CHINA This product complies with FDA radiation performance standards, 21 CFR Subchapter J Varning Om du använder kontrollerna, gör justeringar eller utför procedurer på något annat sätt än som anges i den här bruksanvisningen, kan detta leda till att du utsätts för farlig strålning. IEC specifikation (gäller endast modellen för V) Den här skrivaren är en laserprodukt i klass 1 enligt definitionen i IEC specifikationerna. Nedanstående etikett är fäst på produkten i de länder där detta är obligatoriskt. Den här skrivaren har en laserdiod i klass 3B som avger osynlig laserstrålning i skannerenheten. Skannerenheten får under inga omständigheter öppnas. Varning För Finland och Sverige LUOKAN 1 LASERLAITE LASERAPPARAT KLASS 1 Varoitus! Varning Inre laserstrålning Maximal strålningseffekt: Våglängd: Laserklass: CLASS 1LASERP RODUCT APPAREIL Å LASER DE CLASSE 1 LASER KLASSE 1 PRODUKT Om du använder kontrollerna, gör justeringar eller utför procedurer på något annat sätt än som anges häri kan detta leda till att du utsätts för farlig strålning. Laitteen käyttäminen muulla kuin tässä käyttöohjeessa mainitulla tavalla saattaa altistaa käyttäjän turvallisuusluokan 1 ylittävälle näkymättömälle lasersäteilylle. Om apparaten används på annat sätt än vad som specificerats i denna bruksanvisning kan användaren utsättas för osynlig laserstrålning som överskrider gränsen för laserklass 1. VIKTIGT För din egen säkerhet 15 mw nm klass IIIb (överensstämmelse med 21 CFR del ) Klass 3B (överensstämmelse med IEC 60825) För att skrivaren ska fungera på ett säkert sätt får elkontakten bara sättas in i ett jordat standarduttag som använder normal hushållsström. Förlängningssladdar som används tillsammans med denna skrivare måste ha tre ledare och jordade kontakter och även vara anslutna till en riktigt jordad krets. Förlängningssladdar som inte anslutits på rätt sätt kan orsaka personskador och skador på utrustningen. Även om utrustningen fungerar innebär inte detta att den är jordad eller att installationen är helt säker. För din egen säkerhet bör du rådfråga en kvalificerad elektriker om du inte är säker på om utrustningen är ordentligt jordad. Frånkoppling av enheten Skrivaren måste installeras i närheten av ett eluttag som är lätt att komma åt. Om något händer måste du dra ut kontakten ur eluttaget för att strömmen ska stängas av helt. Batterisäkerhet Byt inte ut batteriet. Om batteriet sätts i på ett felaktigt sätt kan enheten explodera. Montera inte ner, ladda eller släng batteriet i närheten av eld. Kasta använda batterier i enlighet med lokala föreskrifter. Säkerhet för LAN-anslutning Anslut produkten till en LAN-anslutning som inte utsätts för överspänning. IT-strömsystem (gäller endast för Norge) Den här produkten är tillverkad för ett IT-strömsystem med en fas-till-fasspänning på 230 V. Opmerkling / Oplaadbare Batterij Recycle Informatie (gäller endast för Nederländerna) Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als Klein Chemisch Afval. Geräuschemission / Ljudnivå (gäller endast för Tyskland) Lpa < 70 db (A) DIN KL2 Elinformation (endast för Storbritannien) Important If the power cord supplied with this printer is not suitable for your electrical outlet, remove the plug from the mains cord and fit an appropriate three pin plug. If the replacement plug needs a fuse, fit the same fuse as the original. If a moulded plug comes off the mains lead, you should destroy it because a plug with cut wires is dangerous if it is put in a live plug socket. Do not leave it where a child might find it! If you need to replace the plug fuse, fit a fuse that is approved by ASTA to BS1362 with the same rating as the original fuse. Always replace the fuse cover. Never use a plug that does not have a cover. Warning - This printer must be earthed. The wires in the mains lead are coloured in line with the following code: Green and yellow: Earth Blue: Neutral Brown: Live The colours of the wires in the mains lead of this printer may not match the coloured markings identifying the terminals in your plug. If you need to fit a different plug, you should do the following. Remove a bit of the outer cover of the lead, taking care not to damage the coloured insulation of the wires inside. Cut each of the three wires to the appropriate length. If you can, leave the green and yellow wire longer than the others so that, if the lead is pulled out of the plug, the green and yellow wire will be the last to disconnect. Remove a short section of the coloured insulation to expose the wires. The wire which is coloured green and yellow must be connected to the terminal in the plug which is marked with the letter "E" or the safety earth symbol, or coloured green or green and yellow. The wire, which is coloured blue, must be connected to the terminal, which is marked with the letter "N" or coloured black or blue. The wire, which is coloured brown, must be connected to the terminal, which is marked with the letter "L" or coloured red or brown. The outer cover of the lead must be secured inside the plug. The coloured wires should not hang out of the plug. 3

6 Starta här Komponenter i kartongen Skrivare CD-ROM (inklusive bruksanvisning) Snabbinstallationsguide 5 1 Kontrollpanel 2 Utmatningsfack 3 Lock 4 Kombifack 5 Papperskassett Trumenhet (inklusive tonerkassett) Nätkabel Komponenterna kan variera i olika länder. Spara allt förpackningsmaterial och kartongen till skrivaren. Gränssnittskabeln medföljer inte som standard. Du måste själv köpa lämplig gränssnittskabel för det gränssnitt du tänker använda (parallellkabel, USB- eller nätverkskabel). För parallgränssnitt, använd en skärmad gränssnittskabel som är IEEE 1284-anpassad. Kontrollpanel 1 Data-LED: Orange På Data finns kvar i skrivarens buffertminne. Blinkar Tar emot eller bearbetar data. Av Inga kvarvarande data Reprint-knapp Gå till Reprint-menyn (återutskrifter). Öka RAMDISK-storleken när du vill använda återutskriftsfunktionen utan HDD eller CompactFlash som finns som tillval. Bruksanvisning Kapitel På kontrollpanelen finns en summerfunktion för användare med nedsatt synförmåga. Se kapitel 3 i bruksanvisningen för ytterligare information. 4 3 Job Cancel-knapp Stoppa och avbryt den utskrift som pågår. 4 Go-knapp Avsluta från kontrollpanelens meny. Ställ in återutskrift eller återställ felmeddelanden. Gör paus/fortsätt utskriften. 5 Menyknappar + Stega framåt genom menyerna. Stega bakåt genom menyerna. Välj kontrollpanelen. Set Aktivera de valda menyerna och inställningarna. Back Gå tillbaka en nivå i menystrukturen. Bruksanvisning Kapitel 3. 4

7 Medföljande CD-ROM CD-ROM-skivan innehåller en mängd information Installationsprogram Installera skrivardrivrutinen och verktyg. (Mac OS X stöds inte av installationsprogrammet) 2 Dokumentation Visa skrivarens användarhandbok och handbok för nätverksanvändning i PDF-format. (Program för visning medföljer) 3 Brother Solutions Center Brother Solutions Center På ( finns hjälp för alla dina skrivarbehov. Ladda ner de senaste drivrutinerna och verktygen till dina skrivare, läs igenom avsnittet med vanliga frågor och felsökningstips eller läs om särskilda skrivarlösningar. 4 Underhåll självstudier Instruktionsfilm om skrivarunderhåll. För synskadade användare finns två HTML-filer på CD-ROM-skivan: index_win.html och index_mac.html. Dessa filer kan läsas av Screen Reader 'text-till-tal'-program. 5

8 Moment 1 Installera skrivaren 1 Ta bort transportskydden 2 Installera trumenheten Anslut INTE gränssnittskabeln. Anslut gränssnittskabeln vid installation av drivrutinen. 1 Öppna locket på skrivaren. Lock 1 Ta bort transportskyddet från skrivarens pappersutmatning. Pappersutmatning Transportskydd 2 Packa upp trumenheten.ta bort transportskyddet. Transportskydd Trumenhet 2 Öppna kombifacket och sänk det försiktigt. Kombifack 3 Skaka den i sidled så att tonern fördelas jämnt inuti tonerkassetten. 3 Ta bort transportskyddet i kombifacket. 4 Sätt i trumenheten i skrivaren. Transportskydd 4 Stäng kombifacket. 5 Stäng locket på skrivaren. 6

9 3 Fylla på papper i pappersfacket 1 Ta ut hela pappersfacket ur skrivaren. 4 Lufta pappersbunten väl för att undvika pappersstopp. Installera skrivaren Pappersfack 5 Fyll på papper i pappersfacket. Kontrollera att papperet ligger plant i facket och under märket för maximinivå. USB 2 Ta bort transportskydden som sitter i pappersfacket. Hit. Transportskydd Parallell 3 Tryck på pappersledarnas frigöringsarm och anpassa pappersledarna efter pappersstorleken. Kontrollera att de passar riktigt i spåren. 6 Sätt tillbaka pappersfacket i skrivaren. Pappersledarnas frigöringsarm Pappersledare Macintosh Nätverk Installera drivrutinen Nätverk Macintosh USB För pappersstorlek Legal, tryck på frigöringsarmen och dra ut pappersfackets bakre del. Frigöringsarm Gå till nästa sida För administratören 7

10 Moment 1 4 Skriva ut testsida 1 Kontrollera att skrivarens strömbrytare är av. Anslut nätkabeln till skrivaren. 5 Installera önskat språk för kontrollpanelen 2 Anslut nätkabeln till ett vägguttag. Starta skrivaren. 1 Tryck på +-knappen tills SETUP visas. Tryck på Set-knappen. -- MENU -- SETUP 2 Tryck på Set-knappen igen. SETUP LANGUAGE 3 När skrivaren värmt upp visas meddelandet READY. Dra ut förlängningen på facket 3 Tryck på + eller -knappen för att välja ditt språk. Tryck på Set-knappen för att godkänna. SPRÅK =SWEDISH * 4 Tryck på Go. Skrivaren skriver ut en testsida. Kontrollera att testsidan är korrekt utskriven. Gå till nästa sida för att installera drivrutinen. 8

11 Moment 2 Installation av skrivardrivrutin Följ anvisningarna på den här sidan för ditt operativsystem och gränssnittskabel. Skärmarna för i den här snabbinstallationsguiden baseras på XP. USB Parallell Nätverk Macintosh USB Installera skrivaren För användare av USB-kabel... Gå till sidan 10 För användare av parallellkabel... Gå till sidan 12 För användare av nätverkskabel Användare av Brother Peer-to-Peer-nätverksskrivare (LPR)... Gå till sidan 14 Användare av Brother Peer-to-Peer-nätverksskrivare (NetBIOS)... Gå till sidan 16 Användare av delad nätverksskrivare... Gå till sidan 18 För användare av USB-kabel För användare av Mac OS 8.6 till Gå till sidan 20 För användare av Mac OS X Gå till sidan 23 För användare av nätverkskabel För användare av Mac OS 8.6 till Gå till sidan 25 För användare av Mac OS X Gå till sidan 26 Macintosh Nätverk För administratören För administratören... Gå till sidan 28 9

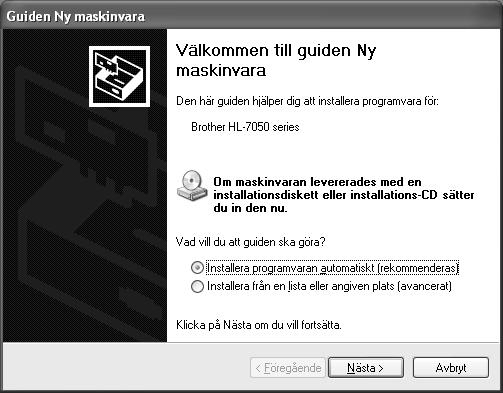

12 Moment 2 Installera skrivardrivrutinen För användare av USB-kabel 1. Installera drivrutin och anslutning av skrivaren till din PC När guiden "Guiden Ny maskinvara" kommer upp på skärmen, klicka på knappen Avbryt. 9 Klicka på "Skrivardrivrutin". AVBRYT 10Klicka på Nästa. Följ anvisningarna på skärmen. 6 Se till att USB-kabeln INTE är ansluten till skrivaren och börja därefter installera drivrutinen. Om du redan anslutit kabeln, ta ut den igen. 11Välj "Standardinstallation" och klicka sedan på Nästa. 7 Sätt in CD-ROM-skivan i CD-ROM-enheten. Startbilden visas automatiskt. Följ anvisningarna på skärmen. 8 Klicka på ikonen "Installationsprogram" på menyskärmen. 12Välj "Lokal skrivare med USB-kabel" och klicka sedan på Nästa. 10

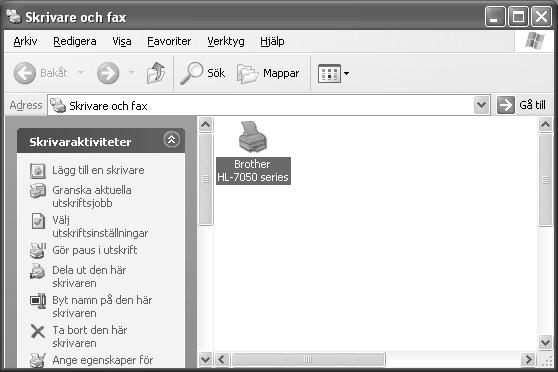

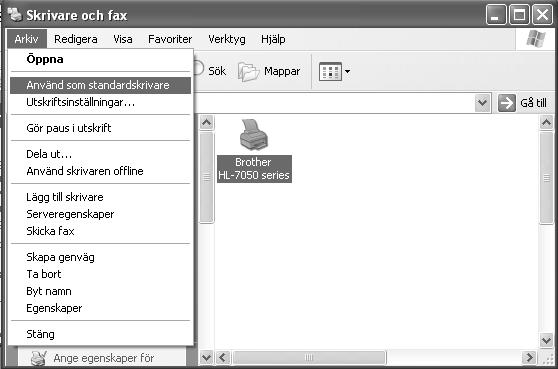

13 13Kontrollera att strömmen är påslagen när den här skärmen visas. Anslut USB-kabeln till din PC och därefter till skrivaren. Klicka på Nästa. 2. Använda skrivaren som standardskrivare (Endast för användare av 2000/XP) 1 Klicka på Start och Skrivare och fax. Installera skrivaren USB 2 Markera ikonen för Brother HL Klicka på Slutför. 3 Klicka på Arkiv-menyn och markera Använd som standardskrivare. Installera drivrutinen För användare av 98 / Me: Installationen är klar. För användare av 2000/XP: Gå till 2. Använda skrivaren som standardskrivare. Installationen är klar. För administratören 11

14 Moment 2 Installera skrivardrivrutinen För användare av parallellkabel Installera drivrutin och anslutning av skrivaren till din PC 1 Stäng av strömmen till skrivaren. 4 Sätt in CD-ROM-skivan i CD-ROM-enheten. Startbilden visas automatiskt. Följ anvisningarna på skärmen. 2 Anslut parallellkabeln till din PC och därefter till skrivaren. 5 Klicka på ikonen "Installationsprogram" på menyskärmen. 3 Starta skrivaren. 6 Klicka på "Skrivardrivrutin". När guiden "Guiden Ny maskinvara" kommer upp på datorn, klicka på knappen Avbryt. 7 Klicka på Nästa. Följ anvisningarna på skärmen. AVBRYT 12

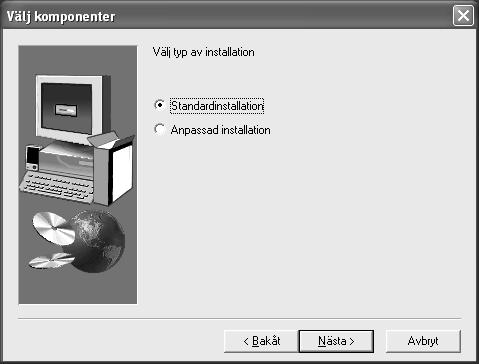

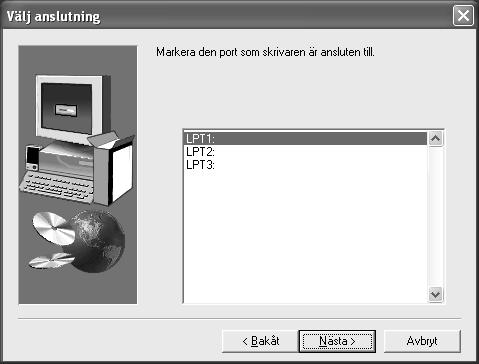

15 8 Välj "Standardinstallation" och klicka sedan på Nästa. 0 Välj till vilken port din skrivare är ansluten och klicka sedan på Nästa. Installera skrivaren 9 Välj "Lokal skrivare" och klicka sedan på Nästa. A Klicka på Slutför och starta om datorn. Parallell Installationen är klar. För administratören Installera drivrutinen 13

16 Moment 2 Installera skrivardrivrutinen För användare av nätverkskabel För dig som använder Brother peer-to-peer nätverksskrivare (LPR) Om du ska ansluta skrivaren till ett nätverk rekommenderar vi att du kontaktar systemadministratören före installationen. Installera drivrutin och anslutning av skrivaren till din PC 1 Stäng av strömmen till skrivaren. 5 Klicka på ikonen "Installationsprogram" på menyskärmen. 2 Anslut nätverkskabeln till skrivaren och därefter till en ledig port på din hubb/switch. 6 Klicka på "Skrivardrivrutin". Hubb/switch 3 Starta skrivaren. 7 Klicka på Nästa. Följ anvisningarna på skärmen. 4 Sätt in CD-ROM-skivan i CD-ROM-enheten. Startbilden visas automatiskt. Följ anvisningarna på skärmen. 8 Välj "Standardinstallation" och klicka sedan på Nästa. 14

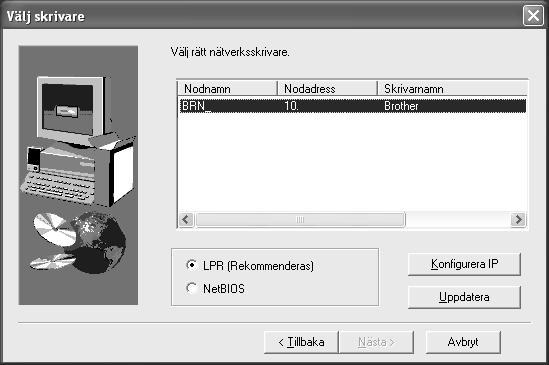

17 9 Välj "Brother peer-to-peer nätverksskrivare" och klicka sedan på Nästa. A Välj IP-adress för skrivaren och LPR och klicka sedan på Nästa. Installera skrivaren B Klicka på Slutför. 0 Välj "Söka i en lista med tillgängliga skrivare" eller ange skrivarens IP-adress. Klicka på Nästa. Kontakta din administratör angående skrivarens IP-adress. För användare av Windows NT 4.0 och 2000/XP: Installationen är klar. För användare av 95 / 98 / Me: När din PC startats om är installationen klar. För administratören Installera drivrutinen Nätverk 15

18 Moment 2 Installera skrivardrivrutinen För användare av nätverkskabel För dig som använder Brother peer-to-peer nätverksskrivare (NetBIOS) Om du ska ansluta skrivaren till ett nätverk rekommenderar vi att du kontaktar systemadministratören före installationen. Installera drivrutinen, ansluta kabeln och konfigurera NetBIOS-porten 1 Stäng av strömmen till skrivaren. 5 Klicka på ikonen "Installationsprogram" på menyskärmen. 2 Anslut nätverkskabeln till skrivaren och därefter till en ledig port på din hubb/switch. 6 Klicka på "Skrivardrivrutin". Hubb/switch 3 Starta skrivaren. 7 Klicka på Nästa. Följ anvisningarna på skärmen. 4 Sätt in CD-ROM-skivan i CD-ROM-enheten. Startbilden visas automatiskt. Följ anvisningarna på skärmen. 8 Välj "Standardinstallation" och klicka sedan på Nästa. 16

19 9 Välj "Brother peer-to-peer nätverksskrivare" och klicka sedan på Nästa. A Välj IP-adress för skrivaren och NetBIOS och klicka sedan på Nästa. Installera skrivaren B Klicka på knappen Slutför. 0 Välj "Söka i en lista med tillgängliga skrivare" eller ange skrivarens IP-adress. Klicka på Nästa. Kontakta din administratör angående skrivarens IP-adress. För användare av Windows NT 4.0 och 2000/XP: Installationen är klar. För användare av 95 / 98 / Me: När din PC startats om är installationen klar. För administratören Installera drivrutinen Nätverk 17

20 Moment 2 Installera skrivardrivrutinen För användare av nätverkskabel För dig som använder delad nätverksskrivare Om du ska ansluta skrivaren till ett nätverk rekommenderar vi att du kontaktar systemadministratören före installationen. Installera drivrutinen, ansluta kabeln och välja lämplig sökväg för skrivaren eller 'Utdelat namn' 1 Stäng av strömmen till skrivaren. 5 Klicka på ikonen "Installationsprogram" på menyskärmen. 2 Anslut nätverkskabeln till skrivaren och därefter till en ledig port på din hubb/switch. 6 Klicka på "Skrivardrivrutin" Hubb/switch 3 Starta skrivaren. 7 Klicka på Nästa. Följ anvisningarna på skärmen. 4 Sätt in CD-ROM-skivan i CD-ROM-enheten. Startbilden visas automatiskt. Följ anvisningarna på skärmen. 8 Välj "Standardinstallation" och klicka sedan på Nästa. 18

21 9 Välj "Nätverksskrivare, delad" och klicka sedan på Nästa. A Klicka på Slutför. Installera skrivaren Installationen är klar. 0 Markera skrivarens sökväg (kö) och klicka på OK. Kontakta din administratör angående skrivarens sökväg. För administratören Installera drivrutinen Nätverk 19

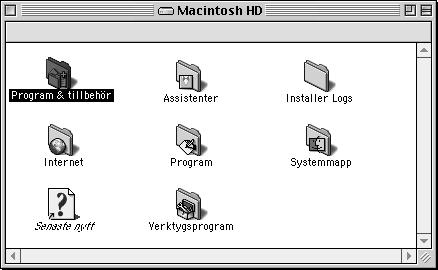

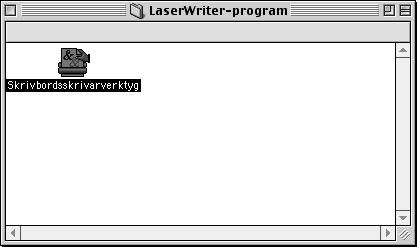

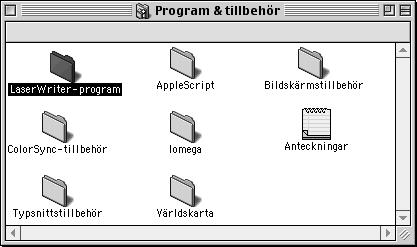

22 Moment 2 Installation av skrivardrivrutin För användare av USB-kabel För användare av Mac OS 8.6 till Ansluta skrivaren till din Macintosh och installera drivrutinen 1 Kontrollera att strömmen är påslagen. 5 Klicka på ikonen "Installationsprogram" på menyskärmen. Följ anvisningarna på skärmen. 2 Anslut USB-kabeln till din Macintosh och därefter till skrivaren. Anslut inte USB-kabeln till tangentbordets USB-port eller en USB-hubb som är AV. 6 Öppna ikonen Macintosh HD. 7 För användare av Mac OS 8.6 till 9.04: Öppna mappen Program & tillbehör. Öppna mappen LaserWriter-program. 3 Sätt in CD-ROM-skivan i CD-ROM-enheten. För användare av Mac OS 9.1 till 9.2: Öppna mappen Applications (Mac OS 9). Öppna mappen Verktygsprogram. 4 Dubbleklicka på Start Here!-ikonen. Följ anvisningarna på skärmen. * Skärmarna baseras på Mac OS Öppna ikonen Skrivbordsskrivarverktyg. 20

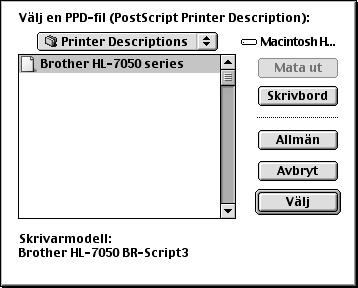

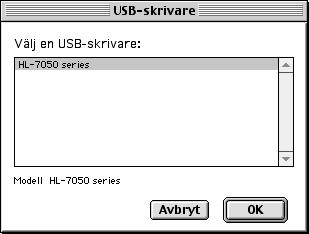

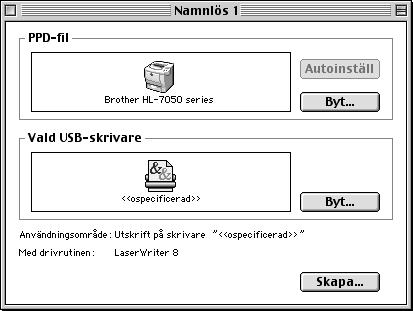

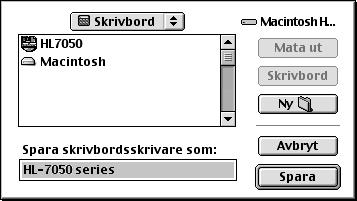

23 9 Välj Skrivare (USB) och klicka sedan på OK. B Klicka på Skapa... Installera skrivaren 0 Klicka på Byt...knappen i PPD-fil. Markera Brother HL-7050-serien och klicka sedan Välj. C Skriv in namnet på skrivaren (HL-7050-serien) och klicka sedan på Spara. A Klicka på Byt knappen i Vald USB-skrivare. Välj HL serien och klicka sedan på OK. D Välj Avsluta i Arkiv-menyn. Macintosh USB Installera drivrutinen Fortsätt till nästa sida För administratören 21

24 Moment 2 Installera skrivardrivrutinen För användare av USB-kabel För användare av Mac OS 8.6 till Använda skrivaren som förvald skrivare 1 Dubbelklicka på ikonen för HL-7050-serien på Skrivbordet. 2 Markera Förvald skrivare i Utskriftsmenyn. Installationen är klar. 22

25 För användare av USB-kabel För användare av Mac OS X 10.1 Ansluta skrivaren till din Macintosh och installera BR-Script PPD-filen Installera skrivaren 1 Kontrollera att strömmen är påslagen. 4 Dubbleklicka på ikonen PPD_Installer.pkg. Följ anvisningarna på skärmen. 2 Anslut USB-kabeln till din Macintosh och därefter till skrivaren. Anslut inte USB-kabeln till tangentbordets USB-port eller en USB-hubb som är AV. 5 Öppna ikonen Macintosh HD. 3 Sätt in CD-ROM-skivan i CD-ROM-enheten. Öppna mappen Mac OS X. 6 Öppna mappen Applications (Program). Öppna mappen Utilities (Verktyg). Macintosh USB Installera drivrutinen 7 Öppna ikonen Print Center. Fortsätt till nästa sida För administratören 23

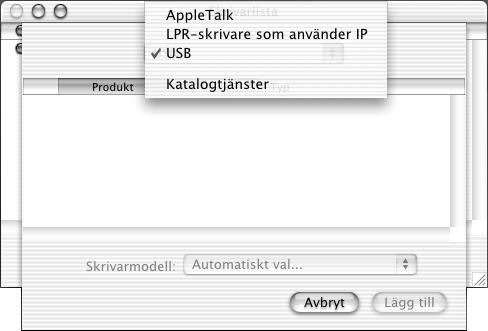

26 Moment 2 Installation av skrivardrivrutin För användare av USB-kabel 8 Klicka på Lägg till skrivare... 0 Välj HL serien och klicka sedan på Lägg till. 9 Välj USB. A Markera Avsluta Utskriftskontroll i Utskriftskontroll-menyn. Installationen är klar. 24

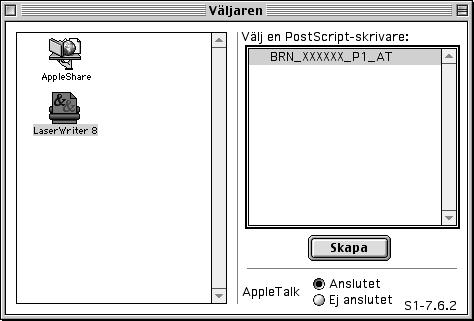

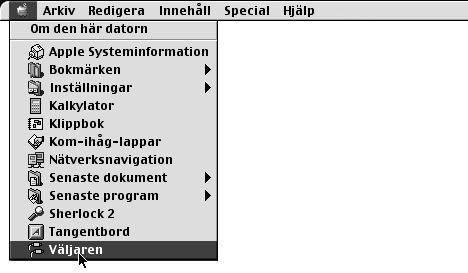

27 För användare av nätverkskabel För användare av Mac OS 8.6 till 9.2 Ansluta skrivaren till din Macintosh och installera BR-Script PPD-filen Installera skrivaren 1 Stäng av strömmen till skrivaren. 6 Klicka på ikonen Installationsprogram på menyskärmen. Följ anvisningarna på skärmen. 2 Anslut nätverkskabeln till skrivaren och därefter till en ledig port på din hubb/switch. 7 Öppna Väljaren från Apple-menyn. Hubb/switch 3 Starta skrivaren. 8 Klicka på LaserWriter8 *1 -ikonen och välj BRN_xxxxxx_P1_AT. *2 Klicka på Skapa. Stäng Väljaren. Installera drivrutinen Macintosh USB 4 Sätt in CD-ROM-skivan i CD-ROM-enheten. 5 Dubbelklicka på Start Here!-ikonen. Följ anvisningarna på skärmen. *1 Om drivrutinen för Apple LaserWriter8 inte redan finns på ditt system kan du hämta den från *2 xxxxxx är de sex sista siffrorna i Ethernetadressen. Handbok för nätverksanvändare Kapitel 7. Installationen är klar. Macintosh Nätverk För administratören 25

28 Moment 2 Installera skrivardrivrutinen För användare av nätverkskabel För användare av Mac OS X 10.1 Ansluta skrivaren till din Macintosh och installera BR-Script PPD-filen 1 Stäng av strömmen till skrivaren. 5 Dubbleklicka på ikonen PPD_Installer.pkg. Följ anvisningarna på skärmen. 2 Anslut nätverkskabeln till skrivaren och därefter till en ledig port på din hubb/switch. 6 Öppna ikonen Macintosh HD. Hubb/switch 7 Öppna mappen Applications (Program). Öppna mappen Utilities (Verktyg). 3 Starta skrivaren. 4 Sätt in CD-ROM-skivan i CD-ROM-enheten. Öppna mappen Mac OS X. 8 Öppna ikonen Print Center. 26

29 9 Klicka på Lägg till skrivare... B Markera Avsluta Utskriftskontroll i Utskriftskontroll-menyn. Installera skrivaren 0 Välj AppleTalk. Installationen är klar. A Välj BRN_xxxxxx_P1_AT *1 och klicka sedan på Lägg till. Installera drivrutinen *1 xxxxxx är de sex sista siffrorna i Ethernetadressen. Handbok för nätverksanvändare Kapitel 7. För administratören Macintosh Nätverk 27

30 För administratören Det här avsnittet är till för när skrivaren ska användas i ett nätverk. En administratör ska installera skrivaren med hjälp av följande steg. För HL-7050-användare: Köp nätverkskortet NC-4100h som finns som tillbehör om du ska ansluta skrivaren till nätverket. Kapitelöversikt för handboken för nätverksanvändare 95/98/ME Peer-to-Peer TCP/IP Kapitel 3 Peer to peer-utskrift NetBIOS Kapitel 4 NetBIOS Peer to peer-utskrift Brother Internet Print TCP/IP Kapitel 5 Hur du konfigurerar Internet Print Netware IPX/SPX Kapitel 6 Novell Netware-utskrift Windows NT Peer-to-Peer TCP/IP Kapitel 2 Skriva ut med TCP/IP NetBIOS Kapitel 4 NetBIOS Peer to peer-utskrift DLC/LLC Kapitel 8 DLC-utskrift Brother Internet Print (gäller endast NT 4.0) TCP/IP Kapitel 5 Hur du konfigurerar Internet Print Netware IPX/SPX Kapitel 6 Novell Netware-utskrift 2000/XP Peer-to-Peer TCP/IP Kapitel 2 Skriva ut med TCP/IP NetBIOS Kapitel 4 NetBIOS Peer to peer-utskrift (gäller endast 2000) DLC/LLC Kapitel 8 DLC-utskrift IPP (Internet Printing Protocol) TCP/IP Kapitel 2 Skriva ut med TCP/IP Brother Internet Print TCP/IP Kapitel 5 Hur du konfigurerar Internet Print Netware IPX/SPX Kapitel 6 Novell Netware-utskrift UNIX/Linux TCP/IP Kapitel 1 UNIX-utskrift Macintosh AppleTalk Kapitel 7 Macintosh-utskrift TCP/IP Kapitel 7 Macintosh-utskrift OS2 Warp Server TCP/IP Kapitel 2 Skriva ut med TCP/IP LAN Server NetBIOS Kapitel 4 NetBIOS Peer to peer-utskrift 28

31 Ställa in IP-adress, subnätmask och gateway (med hjälp av kontrollpanelen) 6 Ange inställningarna för subnätmasken på samma sätt som du angav IP-adressen. En asterisk (*) visas på displayen. Installera skrivaren SUBNÄTMASK= * 1 Tryck på +-knappen tills NÄTVERK visas. Tryck på Set-knappen. 7 Tryck på +-knappen tills GATEWAY= visas. Tryck på Set-knappen. USB -- MENY -- NÄTVERK TCP/IP GATEWAY= 2 Tryck på Set-knappen igen. NÄTEVERK TCP/IP 3 Tryck på +-knappen tills IP-ADRESS= visas. Tryck på Set-knappen. TCP/IP IP-ADRESS= 8 Ange gateway-inställningarna på samma sätt som du angav IP-adressen. En asterisk (*) visas på displayen. GATEWAY= * 9 Tryck på Go-knappen för att låta skrivaren återgå till KLAR-läget. KLAR Installera drivrutinen Parallell Nätverk 4 Ange skrivarens IP-adress med hjälp av +- och -knapparna. Tryck på Set-knappen för att gå till nästa siffra. Tryck på Set-knappen för att slutföra inställningen av IP-adressen. En asterisk (*) visas på displayen. Macintosh USB IP-ADRESS= * Macintosh Nätverk 5 Tryck på +-knappen tills SUBNÄTMASK= visas. Tryck på Set-knappen. TCP/IP SUBNÄTMASK= För administratören 29

32 Installera konfigurationsverktyget BRAdmin Professional (endast för -användare) BRAdmin Professional-programmet är utformat för att hantera de enheter som är anslutna till Brothernätverket. Till exempel kan nätverksanpassade Brother-skrivare och nätverksanpassade flerfunktionsenheter hanteras med hjälp av BRAdmin Professional-programmet. BRAdmin Professional-programmet kan också användas för att hantera enheter från andra tillverkare vars produkter stöder SNMP-protokoll (Simple Network Management Protocol). För ytterligare information om BRAdmin Professional-verktyget, besök 1 Sätt in CD-ROM-skivan i CD-ROM-enheten. Startbilden visas automatiskt. Följ anvisningarna på skärmen. 3 Följ anvisningarna på skärmen. Välj BRAdmin Professional. 2 Klicka på ikonen Installationsprogram på menyskärmen. Standardlösenordet för skrivarservern är 'access'. Du kan använda BRAdmin Professional-programmet eller en webbläsare för att ändra lösenordet. Skriva ut konfigurationssida För att skriva ut en konfigurationssida, använd en kulspetspenna med tunn spets för att trycka ner nätverkets testknapp i mindre än 5 sekunder. Fabriksinställning Om du vill återställa skrivarservern till de ursprungliga fabriksinställningarna (varvid man återställer all information som t.ex. lösenord och IP-adress), håll nätverkstestknappen intryckt i mer än 5 sekunder. Testknapp (mindre än 5 sekunder) Testknapp (mer än 5 sekunder) 30

33 Övrig information Transportera skrivaren Om du av någon anledning måste transportera skrivaren måste den förpackas omsorgsfullt för att förhindra skador under transporten. Vi rekommenderar att originalförpackningen sparas och används. Skrivaren bör också vara lämpligt försäkrad med transportfirman. Installera skrivaren Vid transport av skrivaren måste TRUMENHETEN med TONERKASSETTEN avlägsnas från skrivaren och läggas i platspåsen. Om enheten inte läggs i platspåsen vid transport kommer skrivaren att få allvarliga skador och GARANTIN BLIR OGILTIG. 1 Stäng av strömbrytaren på skrivaren och dra sedan ut nätkabeln och gränssnittskabeln. 3 Packa ner skrivaren igen. Parallell 2 Avlägsna trumenheten. Lägg den i platspåsen och förslut påsen. Macintosh USB USB Installera drivrutinen Nätverk Varumärken Brother-logotypen är ett registrerat varumärke som tillhör Brother Industries, Ltd. och Windows NT är registrerade varumärken som tillhör Microsoft Corporation i USA och andra länder. Apple Macintosh, imac, LaserWriter och AppleTalk är registrerade varumärken som tillhör Apple Computer, Inc. HP, HP/UX, JetDirect och JetAdmin är varumärken som tillhör Hewlett-Packard Company. UNIX är ett varumärke som tillhör UNIX Systems Laboratories. Adobe PostScript och PostScript3 är varumärken som tillhör Adobe Systems, Incorporated. Netware är ett varumärke som tillhör Novell, Inc. Alla andra varumärken och produktnamn som omnämns i denna handbok är registrerade Macintosh Nätverk Sammanställning och publikation Den här handboken, som omfattar beskrivning av och specifikationer för den senaste produkten, har ställts samman och publicerats under överinseende av Brother Industries Ltd. Innehållet i bruksanvisningen och produktens specifikationer kan ändras utan föregående meddelande. Brother förbehåller sig rätten att göra ändringar i specifikationerna och innehållet utan föregående meddelande och kan inte hållas ansvariga för eventuella skador (eller följdskador) som uppstått på grund av användning av materialet. Detta gäller också, men inte enbart, typografiska fel och andra fel som kan härledas till publiceringen. Den här produkten är gjord för att användas i professionell miljö. För administratören 31

34 Tillbehör Följande tillbehör finns som tillval till skrivaren. Du kan öka skrivarens kapacitet med denna utrustning. Bruksanvisning Kapitel 4. Pappersmagasin (Tre pappersfack) Stabiliserare Duplex-enhet Postbox-/sorterarenhet LT-7000 SB-4000 DX-7000 Serie MX-7000 Du kan installera upp till tre nedre fack som vardera rymmer 500 ark. När du har installerat 3 nedre fack och postboxenheten måste du installera stabilisatorn (tillval). Duplex-enheten är en tillvalsenhet som ger dig möjlighet till dubbelsidig utskrift. Postbox-/sorteringsenheten ger dig möjlighet att sortera eller mata ut direkt till ett fack. Nätverkskort (Gäller endast HL-7050) NC-4100h Compact Flash-kort DIMM-minne HDD HD-EX Köp nätverkskortet/skrivarserver som finns som tillval om du ska ansluta skrivaren till nätverket. Skrivaren accepterar ett Compact Flash-kort för att spara makron, utskrifter, typsnitt och skrivarloggar. Du kan utöka minnet upp till 288 MB genom att installera (100-stifts DIMM) minnesmoduler. Med HDD installerad kan du spara makron, utskrifter, typsnitt och skrivarloggar. Ir-DA-gränssnitt Typsnittspaket Typsnitt för EAN-kod IR-1000 BS-3000 BT-1000 IR-1000 ansluter till parallellgränssnittet för infraröda trådlösa utskrifter. Ett extra typsnittspaket (BS-3000) medföljer på CD-ROM-skivan för installation av 136 PS3-, Agfaoch TrueType-typsnitt. Ett extra typsnittspaket för EAN-koder (BT-1000) medföljer på CD-ROM-skivan för installation av typsnitt för EAN-koder. 32

35 LJ B Tryckt i Kina 2002 Brother Industries, Ltd TROY XCD Inc PACIFIC SOFTWORKS INC. MED ENSAMRÄTT
