1 Användarinstruktion Oscar Gyn och urologistol

2 Innehållsförteckning Allmän beskrivning... 3 Artikelöversikt... 3 Innan du börjar... 4 Säkerhetsinstruktioner... 4 Innan gynstolen används... 4 Handhavande... 5 Kvarvarande risker... 6 Renhållning och underhåll... 6 Serviceinstruktioner... 7 Felsökning av motor... 7 Byte av pelare för höj- och sänkning... 7 Byte av ryggmotor... 7 Byte av sätesmotor... 7 Garantivillkor... 8 Kontakt... 8 Teknisk information... 9 EG-försäkran om överensstämmelse

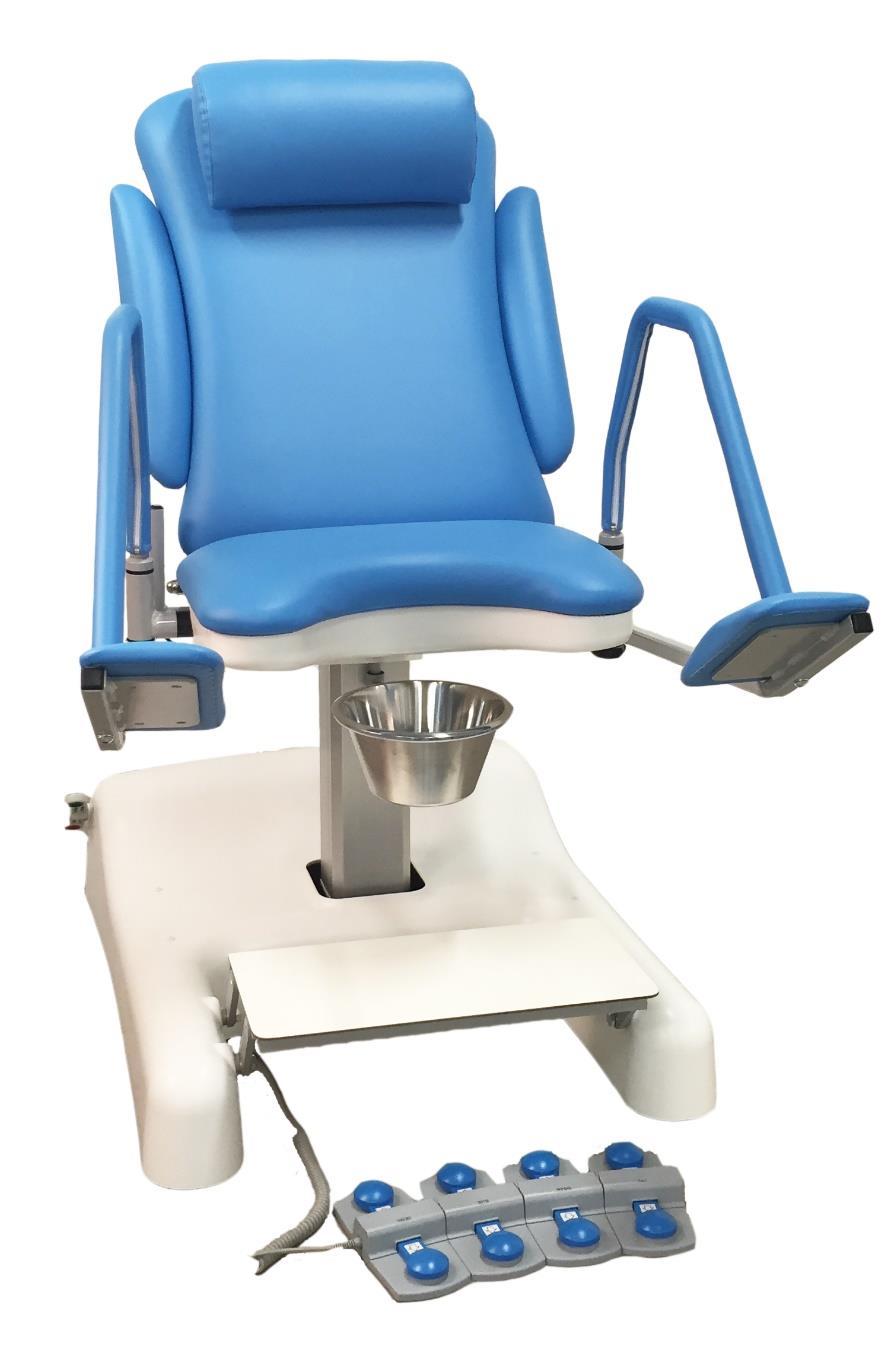

3 Allmän beskrivning Oscar gynstol 720 är avsedd för användning av sjukvårdspersonal vid undersökning. Stolen skall enbart användas av utbildad personal som är väl förtrogen med innehållet i denna bruksanvisning. Stolen är utrustad med tre olika motorer som reglerar fyra olika funktioner; elektrisk höj-/sänkning, elektrisk justerbar sits, elektrisk justerbar rygg samt elektrisk justerbar tilt. Detta regleras med hjälp av fotpedaler vid golvet. Stolen är också utrustad med värme i sits och ländrygg som patienten själv kan justera enkelt med ett handreglage. Pappershållare är placerad vid huvuddelen. Maximal patientvikt är 200 kg. Alla genomgående hål är förstärkta med fastsvetsade hylsor vilket minskar slitage och gör stolen stabil. Gynstolen stör ej andra apparater eller kan heller inte störas av annan utrustning. Produkten är CE märkt. Garantitiden är två år och gäller funktionsfel som uppkommer under garantitiden. Garantin gäller inte fel som uppstår vid eller efter egen förändring av produktens användningsområde samt yttre åverkan och yttre slitage. Artikelöversikt Artikelnummer Benämning Gyn- och Urologistol 720, elektrisk höj-/sänkbar, elektrisk justerbar rygg, elektriskt justerbart säte samt elektrisk justerbar tilt. Elektrisk reglerbar värme i sits och ländrygg. Inkl. huvudkudde, fotpall, fotbågar, justerbar sköljskål samt pappershållare Vadplatta

4 Innan du börjar Läs denna användarinstruktion innan du installerar och använder produkten! Generell information Säkerhetsinstruktioner 1. Drag, böj eller skada aldrig strömkabeln. 2. Använd aldrig en strömkabel som är trasig eller dålig. Om strömkabeln är skadad ska denna bytas ut av behörig personal alternativt av tillverkaren. 3. Anslut alltid strömkabeln till jordat strömuttag. 4. Drag alltid ut strömkabeln vid reparation och installation. 5. Maximal patientvikt är 200 kg. 6. Statisk belastning är 450 kg. 7. För transport av stolen, var noga med att emballera på nytt för att minimera risker att skada klädsel. Innan gynstolen används 1. Använd inga vassa föremål vid borttag av emballage då klädsel kan ta skada. 2. Tag bort skyddspappen från stolen. 3. Tag bort bubbelplast från stolen. 4. Ställ stolen på plats. 5. Anslut strömkabeln i vägguttaget. 6. Torka rent synliga delar med en fuktig trasa

5 Handhavande Oscar gynstol går rakt upp och rakt ner vid höjning och sänkning. Elektrisk höj-/sänkning med en (1) motor Sker med fotreglage märkt höjd med pilar upp och ner. Justering av säte med en (1) motor Sker med fotreglage märkt säte med pilar upp och ner. Justering av rygg med en (1) motor Sker med fotreglage märkt rygg med pilar upp och ner. Justering av tilt sker med en (1) motor Sker med fotreglage märkt tilt med pilar upp och ner. Stolen är utrustad med värme i sits och ländrygg. Justering görs på patienthandtaget till höger om patienten och går att reglera i tre steg enligt nedan: 1. Steg 1 Hög 2. Steg 2 Medel 3. Steg 3 Låg För justering av chockläge 1. Justera sitsen till planläge, enligt ovan. 2. Justera ryggen i maximalt fält läge, enligt ovan. 3. Använd tiltfunktionen, enligt ovan. 4. Det går att justera sitsen i ytterligare vinkel uppåt genom att reglera på reglage säte. Patienthandtagen är ej löstagbara. Fotbågarna är utrustade med klädda och stoppade fotplattor där patienten placerar sina fötter. Fotbågen är justerbar i sidled och kan göras av patienten. Bågen är klädd med ett överdrag som är avtagbart med dragkedja för lättare rengöring. Var noga med att alltid låsa fast fotbågarna innan justering av tilt görs, det finns risk att fotbågarna av sin vikt förflyttas i sidled och kan då träffa annan person eller utrustning. Den vänstra fotbågen går att fälla; vrid ut, fäll bakåt, vrid in. Var försiktig! Om inte manövreringen utförs korrekt finns risk att klädseln tar skada. Sätesplattan går att lätta för enklare rengöring. Då stolen har värmedynor går en kabel från nätaggregat upp i sätet och var därför försiktig med kabeln. Skulle kabeln skadas kontakta genast Oscar Medtec AB för utbyte av ny kabel. Sköljskålen är justerbar i sidled och är uttagbar för rengöring. Skålen går att köra i diskmaskin. Sidostöden är ej avtagbara. Kudden är justerbar i höjdled. Fotpallen dras ut i längdriktning mot personal och fälls tillbaka i motsats riktning

6 Kvarvarande risker Felaktig användning av produkten kan leda till personskada. Patient får inte sitta på annat ställe än sitsen. Risk för att stol välter. Maximal patientvikt får inte överskridas, risk för skada på stolen. Vid justering av fotpall, var aktsam att klämrisk kan uppstå mellan underrede och fotpall. Vid justering av tilt och ryggstödet är maximalt uppfällt kan klämrisk uppstå mellan sits och ryggstöd. Vid infästningen av stödet som håller fotplattan finns en viss risk för klämrisk. Vid justering av ryggstöd uppåt uppstår en klämrisk mellan gångjärn mellan rygg och sits. Renhållning och underhåll Rengör synliga delar med en fuktig trasa. Använd sjukvårdens vanligaste förekommande rengöringsmedel. Torka rent med en torr trasa. Användning av desinfektionsmedel kan torka ut klädsel på stolen, använd av säkerhetsskäl ett svagt desinfektionsmedel. Eftertorka med en fuktig trasa. Rengör inte stolen genom att hälla vatten på den. Stolen är utrustad med strömkablar, kontrollera att dessa är hela. Använd aldrig kablar som är trasiga eller dåliga. Om strömkablar är skadade ska dessa bytas ut av behörig personal alternativt av tillverkaren

7 Serviceinstruktioner Drag alltid ut nätsladden vid reparation och underhåll! Om nätsladden skadats skall den bytas ut. Ny finns att köpa hos leverantören. Felsökning av motor 1. Om motorn stannat helt kan motorns överhettningsskydd ha utlösts. Vänta minuter och starta igen. 2. Kontrollera att strömkabeln är hel. 3. Kontrollera övriga kablar att dom är hela och anslutna. 4. Om strömkabeln mellan väggen och stolen är skadad ska denna genast bytas ut av behörig personal alternativt tillverkaren. (230V) 5. Om sladden mellan pelaren och styrboxen skadats skall styrboxen genast bytas ut av behörig personal alternativt tillverkaren. (230V) 6. Om sladden mellan styrboxen och sätesmotorn skadats ska sätesmotorn genast bytas ut av behörig personal alternativt tillverkaren. (24V) 7. Om sladden mellan ryggmotor och styrbox skadats skall ryggmotorn genast bytas ut av behörig personal alternativt tillverkaren. (24V) 8. Om sladden mellan fotreglage och pelare skadats skall fotreglage genast bytas ut av behörig personal alternativt tillverkaren. (24V) 9. Om styrsladden mellan pelare och styrbox skadats måste styrsladden genast bytas ut av behörig personal alternativt tillverkaren. (24V) 10. Skulle stolen fortfarande inte fungera efter egenkontrollen kontakta Oscar Medtec AB för teknisk support. Byte av pelare för höj- och sänkning (kräver 2-3 personer) 1. Kontakta Oscar Medtec AB Byte av ryggmotor 1. Tag loss plastkåpan som sitter på stolen baksida. 2. Tag loss locket på styrboxen. 3. Ryggmotorn är den högra. 4. Tag ur sladden som går från motorn till styrboxen. 5. Tag loss motorns övre bultfäste. 6. Tag loss motorns nedre bultfäste. 7. Montera i omvänd ordning. Observera, lägg tillbaka plastbrickorna. Byte av sätesmotor 1. Tag loss plastkåpan som sitter på stolens baksida. 2. Tag loss locket på styrboxen. 3. Sätesmotorn är den vänstra. 4. Tag ur sladden som går från motorn till styrboxen. 5. Tag loss motorns övre bultfäste. 6. Tag loss motorns nedre bultfäste. 7. Montera i omvänd ordning. Observera, lägg tillbaka plastbrickorna. 8. Nedre bulten är längre, kontrollera att den påverkar microbrytarna. Om den inte gör det skall stolen ej användas och Oscar Medtec AB ska genast kontaktas

8 Garantivillkor I samband med upptäckt av fel skall slutkund utan dröjsmål kontakta Oscar Medtec AB eller återförsäljare/installatör för att påtala felet och beskriva problemet. Om köpt via återförsäljare/installatör skall denne i sin tur kontakta Oscar Medtec AB för att beskriva problemet. Reklamation till Oscar Medtec AB skall göras omgående. Vidare måste följande garantiinformation för produkten anges: Serienummer Typ av produkt och artikelnummer Inköpsdatum och fakturanummer Garantin omfattar inte fel som förorsakats av Transport Användarens oaktsamhet eller överbelastning Köparens/användarens underlåtande att följa bruksanvisningen Växlingar i spänningen (får vara högst ±10%) Åskväder Reparationer eller förändringar i konstruktionen som utförts av annan än av tillverkaren godkänt serviceföretag Garantin täcker inte heller Obetydliga fel såsom reparation av ytrispor och som inte inverkar på stolens funktion. Besiktning som utförs av återförsäljare eller representant från Oscar Medtec AB i samband med reklamation debiteras kunden om inga felaktigheter som omfattas av garantin finns. Kontakt Oscar Medtec AB, Arntorpsgatan 24, Kungälv Telefon: , Fax: , info@oscarmedtec.se

9 standard / tillval/ - inte tillgängligt Teknisk information

10 EG-försäkran om överensstämmelse Denna försäkran om överensstämmelse är i enlighet med: MMD (Maskindirektivet) 2006/42/EG, MDD (Direktiv för Medicintekniska produkter) 93/42 EEG LVD (Lågspänningsdirektivet) 2006/95/EC EMC (Elektromagnetisk kompatibilitet) 2004/108/EC Försäkrar härmed att: Gynstol Modellnummer Oscar Medtec AB... Tillverkare Produkten; 1. Uppfyller de grundläggande hälso- och säkerhetskrav på konstruktion och tillverkning av maskiner och säkerhetskomponenter som ställs i rubricerande direktiv under förutsättning att de installeras i enligt medlevererad instruktion. Om ändringar görs på produkten blir denna försäkran ogiltig. 2. Är konstruerad och tillverkad enligt följande standarder som omnämns nedan. Motorer EN Maskinsäkerhet Allmänna konstruktionsprinciper EN Elektrisk utrustning för medicinskt bruk Del 1 EN Elektromagnetisk kompatibilitet Generella fordringar Produkt EN Elektrisk utrustning för medicinskt bruk Del 1 (enbart valda delar) Tillverkningsansvarig Kungälv Ort & Datum.... Signatur.... VD Oscar Medtec AB Ställning
