Galler.

Transkript

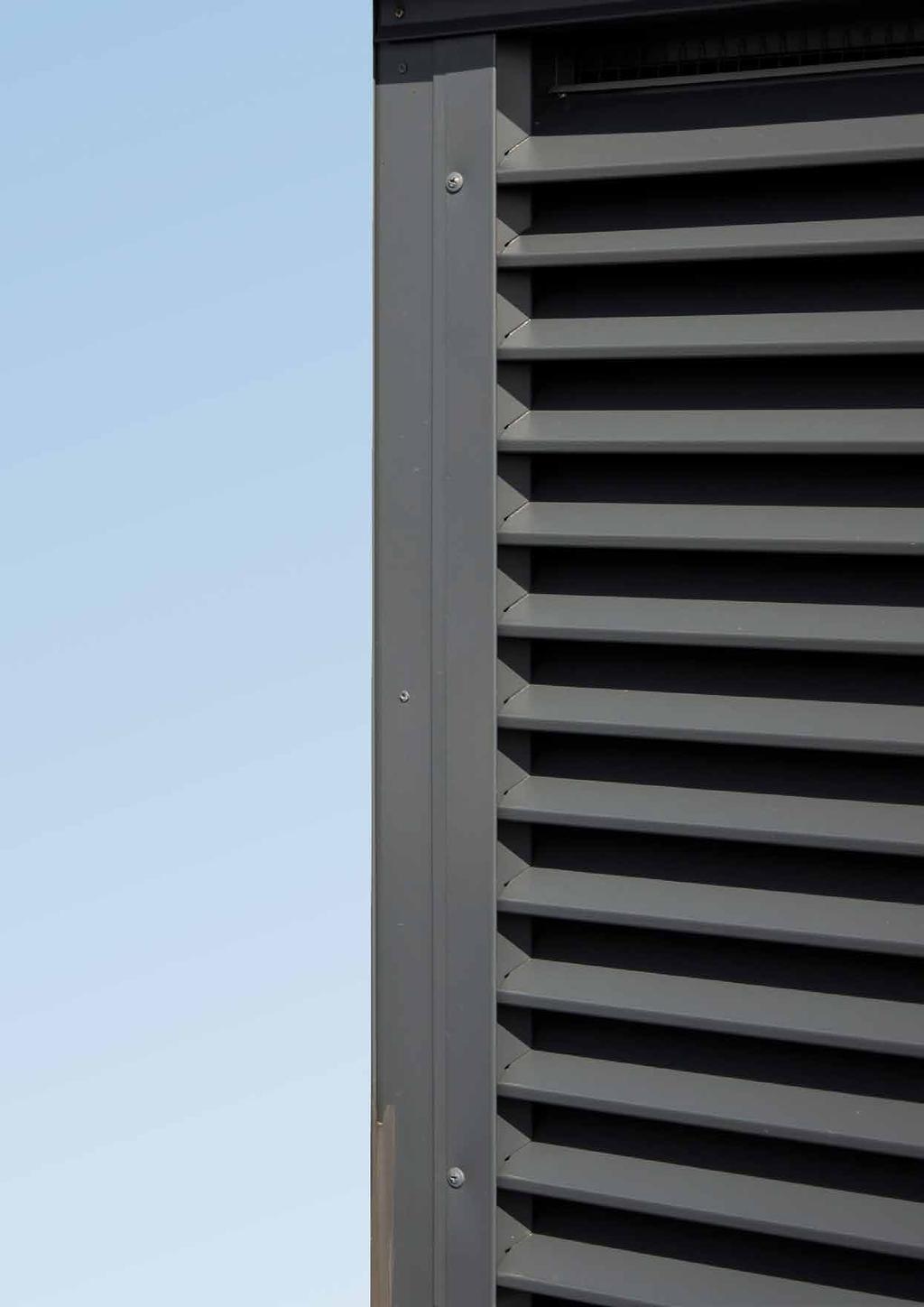

1 Galler Galler för avluft/uteluft är konstruerade med olika typer av lameller och väderskydd med olika grad av vattenavskiljning för att säkerställa funktionen beroende på placering och önskad funktion på galler. Vid val av galler är det viktigt att planera utifrån vilken placering gallret har på aktuell byggnad och hur utsatt läget är med hänsyn till vindpåverkan, rådande vindriktning och risk för medryckning av drivsnö från tak och väggkonstruktioner. 172

2 VÄLKOMMEN TILL OSS! Nu håller du vår produktkatalog 19 i handen. En hel del nostalgi samt ett behov av att samla ihop vårt sortiment gjorde att vi valde att trycka vår kära Produktguide igen. 14 var den senaste vi tryckte och vi vet att den används av många än idag. ÅRETS NYHETER Vi har nöjet att presentera följande nyheter i denna katalog: Huvar AC-ZERO, en avluftshuv med fokus på extremt låga tryckfall. Sidan 148 Galler och kombidon AC-CDS, kombidon för infällt montage. En favorit som är tillbaka! Sidan 226. AC-CDV, kombidon stående. Kundanpassas. Sidan 228. rand AC-CRE, brandgasspjäll. Extra säkert med stängningsfunktion i strömlöst läge. Sidan 2 AC-CRX, evakueringsspjäll. Sidan 4. AC-VU1, Rökkontrollspjäll för schakt. Sidan 342. Vi önskar er en trevlig läsning! Denna trycksak är gjord på ett tryckeri som miljöcertifierat enligt ISO1 och Svanen. FÖRSÄLJNINGSVILLKOR PRISER För order under 0 SEK debiteras en expeditionsavgift på 1 SEK. Priserna gäller fritt vår fabrik i orås, inklusive emballage, exklusive moms. Kostnad för pall tillkoer. Vi förbehåller oss rätten till prisändringar utan föregående meddelande. GARANTITID AC Ventilationsprodukter A allmänna produktgaranti gäller i 24 månader (2 år) från leveransdatum, dock som längst månader (2 ½ år) från produktionsdatum. För produkter tillverkade enligt kunds anvisningar ansvarar kunden för produktens konstruktion, funktion och livslängd. GARANTIESKRIVNING Garantitiden är 2 år räknat från varans avlämnande eller om varan är avsedd för en entreprenad som skall slutbesiktigas eller avlämnas på annat sätt räknas garantitiden från den dag då entreprenaden är godkänd. GARANTIVILLKOR Är det ett handhavandefel eller felinställd/felinstallerad eller feldimensionerad produkt måste köparen själv stå för kostnaden. Produktgarantin gäller inte fel som uppstår vid eller efter egen förändring av produktens funktion och utseende. LEVERANSTID Av oss angiven leveranstid avser avsändning från fabrik. LEVERANSESTÄMMELSER Leveranser inom Norden sker enligtteknikföretagens allmänna leveransbestäelser NL09 och Svensk Ventilations tillägg VU13. LEVERANSVILLKOR Fritt vår fabrik i orås. Frakt debiteras med faktisk kostnad. REKLAMATIONER OCH RETURER Reklamerat gods får inte returneras till AC utan dennes medgivande. Varor som inte tillhör AC:s lagersortiment krediteras endast om säljaren accepterar returen. Vid eventuellt återtagande av gods, görs ett returavdrag på % på det fakturerade priset, om inte annat överenskoits. Köparens mottagningskontroll skall omfatta avstämning av mottaget gods mot följesedel samt kontroll av synliga skador. Eventuella avvikelser i antal och skador skall anmälas till transportören när godset kvitteras. Eventuella anmärkningar ska göras inom 7 dagar från godsets mottagande. AC Ventilationsprodukter A Industrigatan 6, 4 62 orås Tel: info@abcvent.se Vi förbehåller oss rätten till ändringar utan föregående meddelande. Vi reserverar oss för eventuella tryckfel och av trycktekniska skäl kan kulörerna i katalogen avvika från verkligheten.

3 MILJÖ Totaltryckfall i Pa 35 USZ UTELUFT Nyhet! Rekoenderat arbetsområde för smarta val! Rekoenderat arbetsområde I våra dimensioneringsdiagram är lufthastigheten över fri area/- nettoarea redan korrigerad i bruttoangivelsen för olika storlekar Riktvärden ljudeffektnivå i d(a) Luftflöde i l/s Luftflöde i m³/h RA ENERGIVAL Ekodesigndirektivet ligger till grund för vårt miljöarbete med fokus på låga tryckfall/driftskostnader. Våra nya diagram har rekoendationer för bra energival. Exempel för takhuvar: - Pa för avluft, - Pa för uteluft. Följer du våra grönmarkerade områden så har du gjort ett energi och miljömässigt smart val. Arbetsområdet för vattenavskiljningsgrad och tryckfall är uppmätt så att vi kan redovisa ett rekoenderat arbetsområde för olika typer av luftintag. SUNDA HUS SundaHus erbjuder fastighetsägare trygghet, nu och i framtiden, genom ett brett utbud av tjänster för medvetna materialval. Med ett webbaserat system och kvalificerad rådgivning är SundaHus en helhetslösning för att systematisera arbetet med att fasa ut farliga ämnen i en byggnads hela livscykel. En stor del av vårt sortiment finns bedömt hos SundaHus och vi arbetar kontinuerligt med att miljöbedöma våra produkter. Produkten bedömd i SundaHus YGGVARUEDÖMNINGEN Sveriges byggherrar har gått saan för att ta fram en standard för miljöbedömning av varor med ambitionen att morgondagens hus ska byggas och förvaltas med enbart miljöbedömda produkter. Vi arbetar kontinuerligt med att miljöbedöma våra produkter. 4

4 MATERIAL AC Garantiplåt å r s g a r a n ti MATERIALSYMOLER Vid produkterna markeras lämpliga tillverkningsmaterial med följande symboler. AC Garantiplåt å r s g a r a n ti abc Garantiplåt Med abc Garantiplåt får man system i ett helhetstänkande där takhuvar, ytterväggsgaller, byggplåt, vattenavrinning och garnering åldras lika och genom tiden överensstäer i kulörer. abc Garantiplåt har en färgbeläggningsgaranti på år och uppfyller korrosivitetsklass C4. asmaterial i abc Garantiplåt: Färgbelagd tunnplåt enligt SS-EN 169 med zinkviktsklass Z275. FÖRZINKAT Plåten består av en stålkärna som metalliseras genom varmförzinkning. Z275, korrosivitetsklass C3. ALUZINK En annan metod för metallisering av stålplåt än varmförzinkning är att belägga plåten med en blandning av zink, aluminium och kisel. eläggningen har ett större motstånd mot allmänkorrosion än vad ett rent zinkskikt kan åstadkoa. Därför används aluzinkplåten även utan målningsbehandling. AZ185, korrosivitetsklass C4. ROSTFRI STÅLPLÅT Egenskaperna hos rostfria stål bestäms huvudsakligen av stålens struktur och legerings-tillsatser. EN 1.41 (SS 2333) Korrosivitetsklass C5. SYRAFAST ROSTFRI STÅLPLÅT Den syrafasta stålplåten vi använder är EN 1.44 (SS 2348). KOPPAR Koppar är ett både klassiskt och exklusivt material. Tack vare mjukheten och formbarheten har materialet genom tiderna använts för framstående byggnader, ofta i kombination med komplicerade utsmyckningar. Numera har kopparplåtens användningsområden breddats, bland annat tack vare materialets goda korrosionsegenskaper. ALUMINIUM Korrosionshärdigheten hos aluminium är mycket god. När aluminium exponeras i luft bildas spontant ett väl vidhäftande och hårt oxidskikt. Trots det goda korrosionsmotståndet förekoer det ofta att man av estetiska skäl väljer att lackera aluminiumplåten. Aluminium bör inte utsättas för kontakt med kalk, puts, betong eller liknande alkaliska produkter. RHEINZINK/TITANZINK Titanzinkplåt har en yta med en karakteristisk blank metallyta. Utomhusexponerad zink får med tiden en vacker gråblå patina, olika fort beroende på lutning och väderstreck. Materialet har bra korrosionsmotstånd och är i en skicklig yrkesmans hand mycket formbart. Finns även i förpatinerat utförande. MAGNELIS Metallbeläggning för stål med 3% magnesium. Magnesiumhalten i legeringen ökar korriosonsmotståndet betydligt jämfört med andra rostskyddsbehandlingar. Magnelis ger mycket bra skydd i miljöer som är starkt alkaliska eller innehåller klorid och aoniak. Magnelis är testat och godkänt av SP för användning i marina miljöer upp till korrosivitetsklass C5. 5

5 abc Garantiplåt MILJÖPÅVERKAN HARMONISERADE FÄRGSYSTEM GARANTI KORROSIONSSKYDD TOTALEKONOMI AC Garantiplåt å r s g a r a n ti abc Garantiplåt TM Traditionell lackering GARANTI Vid traditionell lackering lämnas normalt 2 års garanti på lackeringen. abc Garantiplåt har års garanti mot flagning och onormal kulörförändring. TOTALEKONOMI Rationell prelack-produktion, korta ledtider och lång livslängd ger saantaget den bästa totalekonomin för abc Garantiplåt i förhållande till traditionell lackering. KORROSIONSSKYDD abc Garantiplåt uppfyller korrosivitetsklass C4 enligt SK 07, traditionell lackering som utförs på rätt sätt med förbehandling, rengöring, grund och täckfärgsmålning ger likvärdigt korrosivitetsskydd. HARMONISERADE FÄRGSYSTEM Huvuddelen av all annan byggplåt för taktäckning, vattenavrinningsystem, fasader och plåtgarnering utförs i färgsystem lika abc Garantiplåt. Det innebär att dessa färgsystem är harmoniserade med varandra med hänsyn till kulörbeständighet och glanstal. Detta ger en överlägsen estetisk livslängd i förhållande till traditionell lackering. MILJÖPÅVERKAN När du väljer abc Garantiplåt så väljer du en färgbelagd plåt som är ledande ur miljösynpunkt. Vid färgbeläggning av abc Garantiplåt återanvänds mer än 98% av alla lösningsmedel i en sluten process för värmning av torkugnar, vilket minimerar miljöbelastningen och sparar resurser. Färgbeläggning av abc Garantiplåt sker i en noggrant kontrollerad och kontinuerlig process med förbehandling, rengöring och valsapplicering av färgen i flera steg, processen innebär även att det blir en väsentligt bättre arbetsmiljö för målnings-operatörer som minimerar framtida arbetsmiljöskador i jämförelse med traditionell lackering. Interna och externa transporter minskar med abc Garantiplåt och modern prelackteknik som tillsaans med längre livslängd minskar miljöbelastningen ytterligare, abc Garantiplåt är 0% återvinningsbart och vid omsmältning bränns färgbeläggningen och bildar då i huvudsak koldioxid och vatten som ingår naturligt i kretsloppet. 6

6 KULÖRKARTA abc Garantiplåt abc Garantiplåt ger dig års färgbeläggningsgaranti! STANDARD Glans - SVART 0 NCS S 9000-N, RAL 9011 MÖRKGRÅ 087 NCS S 05-G, RAL 43 (11)* ZINKGRÅ 244 NCS S 05-R, RAL (NCS S 32-)* LJUSGRÅ 022 NCS S 05-GY, RAL 44 VIT 001 NCS S 02-GY, RAL 9002 METALLIC Glans SILVER METALLIC 045 NCS angivelse saknas - RAL 9006 MÖRKSILVER METALLIC 044 NCS S 00-N - RAL 9007 Vi tillverkar även våra produkter i kulörer utöver vår kulörkarta. Kontakta abcvent:s försäljning för mer information. NCS och RAL avser närmaste kulör. Plåtkulörer enligt Prelaq. FÄRGELAGT STÅL KORROSIONSSKYDDAT OCH HÅLLART UTSEENDE Grundmaterialet i färgbelagt stål är stål, belagt med tunt zink lager. Stålet väljs efter de egenskaper som bäst passar slutprodukten. Zinkbeläggningen skyddar stålet mot korrosion på två sätt. Dels är den ett skyddande skikt som håller syre och vatten borta från stålet, men den fungerar också som ett katodiskt skydd. Det betyder att i skärkanter eller vid skador i zinkbeläggningen fungerar zinken som offeranod och reagerar för att bilda skyddande blandningar som blockerar fortsatta korrosionsprocesser. Källa: SSA RUN 434 NCS S -YR, RAL 17 (NCS S 05-YR)* MÖRKRÖD 758 NCS S -YR, RAL 09 1 Garantiplåtens uppbyggnad med färgbeläggning på över- och undersida. 7 2 TEGELRÖD 742 NCS S 45-YR, RAL 04 (NCS S -YR)* ÄRGGRÖN 975 NCS S -GY, RAL Eventuell skyddsfilm (polyeten, polypropen) 2. Täckfärg 3. Grundfärg 4. Förbehandlingsskikt 5. Metallbeläggning 6. Stålkärna 7. Grundfärg + baksidesfärg * Tidigare kulörnuer 7

7 KORROSIVITETSKLASSER Kraven på ytbeläggning klassificeras i korrosivitetsklasserna C1 C5-M. abc Garantiplåt har en färgbeläggningsgaranti på år och uppfyller klass C4. Huvuddelen av annan byggplåt för taktäckning, vattenavrinningssystem och fasader utförs i färgsystem som överensstäer med abc Garantiplåt när det gäller kulörer, kulörbeständighet och glanstal. Ytbeläggning av apparater, kanaler och don m.m. skall utföras enligt tabell Q/1. Tabell Q/1 Korrosivitetsklasser enligt SS-EN ISO Källa: AMA VVS & KYL 16 Korrosivitetsklass Miljönskorrosivitet Miljöexempel utomhus Miljöexempel inomhus Stålplåt varmvalsad och kallvalsad Varmförzinkad stålplåt Stålplåt metalliserad med aluminium-zink (AlZn) Aluminiumplåt Rostfritt stål C1 Mycket låg Uppvärmda utryen med torr luft och obetydliga mängder föroreningar, t ex kontor, affärer, skolor, hotell. Föreskriven ytbeläggning Z0 AZ1 Ingen ytbeläggning 1.41 enligt SS-EN C2 Låg Atmosfärer med låga halter av föroreningar. Lantliga områden. Icke uppvärmda utryen med växlande temperatur och fuktighet. Låg frekvens av fuktkondensation och låg halt luftföroreningar t ex sporthallar, lagerlokaler. A(G/T) Z0 AZ1 Ingen ytbeläggning 1.41 enligt SS-EN C3 Måttlig Atmosfärer med viss mängd salt eller måttliga mängder föroreningar. Områden med visst inflytande från kusten. Utryen med måttlig fuktighet och viss mängd luftföroreningar från produktionsprocesser, t ex bryggerier, mejerier, tvätterier. G+AT1 Z275 Z0+ min μm plastbeläggning AZ1 Ingen ytbeläggning 1.41 enligt SS-EN C4 Hög I luft med förhöjda halter aggressiva luftföroreningar, t.ex. i en större tätort eller ett industriområde. Kustområden med måttlig mängd salt. Utryen med hög fuktighet och stor mängd luftföroreningar från produktionsprocesser, t ex kemiska industrier, simhallar, skeppsvarv. G+AM0+ AT0 Z0+ min μm plastbeläggning alternativt Z0+AG+ AT AZ1 + min μm plastbeläggning alternativt AZ1+AG+ AT alternativt AZ185 Ingen ytbeläggning 1.41 enligt SS-EN C5-1 Mycket hög (industri) Industriella områden med hög luftfuktighet och aggressiv atmosfär. Utryen med nästan permanent fuktkondensation och stor mängd luftföroreningar. G+AM0+ AM0+AT Z0+AG1+ AT1 AZ1+AG0+ AM0+AT0 CG+AM0+ AT enligt SS-EN C5-M Mycket hög (marin) Kust och offshoreområden med stor mängd salt. Utryen med nästan permanent fuktkondensation och stor mängd föroreningar. Lika C5-I Lika C5-I Lika C5-I CG+AM0+ AM0+AT enligt SS-EN Förklaringar till förkortningar i tabellen A = Tvåkomponent high build epoxi = Zinkrik epoxi enligt SS-EN ISO C = Epoxiisocyanatbaserad grundfärg G = Grundfärg M = Mellanfärg T = Täckfärg Exempel:A(G/T) betyder grundfärg och täckfärg av high build epoxi med en total tjocklek av μm. Korrosivitetsklasser C5 - M, C5-I industriområden C4 C3 8

8 ALLMÄNT OM GALLER AVLUFT/UTELUFT/KOMIDON Definition avluft: Frånluft som avlämnas i det fria. Definition uteluft: Luft i eller från det fria. Definition kombidon: Saanbyggd konstruktion för uteluft och avluft. Konstruktionen på vissa typer av galler för avluft och uteluft skiljer sig för att uppnå önskad egenskap och funktion. LUFTHASTIGHET FRI AREA Låg hastighet över gallers fria area (nettoarea) är avgörande för en tillfredställande funktion. Redovisad maxhastighet för olika gallerkonstruktioner i våra diagram är uppmätta i vår mätrigg enligt Eurovent 2/5 och bör inte överskridas. Fri area på ytterväggsgaller varierar mellan -74% beroende på storlek. ENERGIFÖRLUSTER Det finns ett samband mellan hög lufthastighet och högt tryckfall som ger energiförluster. Sträva alltid efter lösningar med så lågt tryckfall som möjligt med hänsyn till framtida energikostnader. Vid dimensionering med rekoenderad hastighet över gallers fria area blir tryckfallet oftast tillfredställande lågt. VIKTIGT ATT TA HÄNSYN TILL VID SÄKER PROJEKTERING AV GALLER FÖR AVLUFT/UTELUFT: Yttre vindpåverkan Lufthastighet fri area Temperaturpåverkan t.ex. värme eller påfrysning Energiförlust/tryckfall Yttre ljudkrav Skydd mot smådjur Rensbarhet/tillgänglighet/inbrottsskydd Kulör, färgsystem och materialval DIMENSIONERING AV GALLER Du kan själv dimensionera dina galler på vår hemsida,. Gå in under fliken AC Dimensionering och välj vilken typ av galler du vill ha och välj dimensionera under respektive produkt. Du kan bara ange lufthastighet upp till max vad vi rekoenderar för gallermodellen. Resultaten från vårt dimensioneringsprogram baseras på mätningar enligt Eurovent 2/5 samt tester hos Sveriges Provnings- och Forskningsinstitut SP, som har mätt ljuddata och tryckfall för våra produkter. LJUD Vanligen understiger gallers egen ljudalstring anläggningens fläktljud och orsakar inte ljudproblem. Ljudutbredning vid olika avstånd från ljudkällan kan kontrolleras i redovisade tabeller för avståndskorrigering och är beräknade från halvsfärisk utbredning. SKYDD FÖR NEDERÖRD OCH KONDENS Medryckning av aerosoler och pudersnö eller isbildning kan inte uteslutas vid ogynnsaa förhållanden. Som tidigare nämnts är det avgörande för ett bra resultat att dimensionera med så låg lufthastighet som möjligt över fri area vid projektering av galler. Vid avstängda fläktar kan kondens bli ett problem om galler inte förses med spjällfunktion för avstängning. 173

9 ALLMÄNT OM GALLER Komfort ostad Industri förstärkt utförande Avluft Uteluft Max rekoenderad lufthastighet genom fri area Placering skyddade/ normalt väderutsatta lägen Placering normalt väderutsatta lägen Placering väderutsatta lägen Ljuddämpad konstruktion abc Garantiplåt YTTERVÄGGSGALLER Typ av ventilation Luftföring Meter/sek. Placering Ljud Material AC-YG X X X X 2 X X AC-YG X X X X 3 X X AC-YGIG X X X 2,5 X X AC-YGVZA X X 4 X X X X AC-VÄDERGALLER YGWA X X X 3 X AC-YGWPA X X X X 4 X X X AC-YGV X X X X 2 X X X AC-YGLD X X - X X X X AC-YGAL Cirkulärt X X X X - X X AC-YGC Cirkulärt X X X X 2 X X AC-GC Gälgaller X X X X - X X AC-GP Gälgaller X X X X - X X ANVÄNDNINGSOMRÅDEN SKYDDADE LÄGEN YG: Främst för avluft, men även för uteluft på skyddade lägen där man har låga hastigheter max 2,0m/s. SJÄLVDRAG Gälgaller: Används på skyddade platser där man inte har några krav på flöde. UTSATTA LÄGEN LJUDDÄMPANDE YGIG: Främst för uteluft, max luft hastighet på ca 2,5m/s. Passar utsatta lägen, och fungerar även för avluft. YGVZ: Vertikala lameller för uteluft, för utsatta lägen. Rekoenderad lufthastighet 4,0m/s. YGWA: Vertikala lameller för uteluft, för extremt utsatta lägen. Rekoenderad lufthastighet 3 m/s. YGLD: Ljuddämpande galler för avluft, används på platser där man vill minska ljudet. MEKANISK PÅVERKAN YGV: Kraftigt galler för avluft/uteluft, används på ex skolgårdar. 174

10 PROJEKTERING UTELUFT GALLER Vid projektering av uteluftsgaller bestäm: 1. Luftflöde uteluft eller kombinerat 2. Storlek på luftflödet (dimensionering) 3. Placering R1 4. Avskiljningsgrad, SS EN-1 (A,,C klass) 5. Väderskyddat 6. Ljud 7. Korrosivitetsklass 8. Design, material, färg DIMENSIONERING GALLER UTELUFT Enligt VVS-AMA skall lufthastigheten över ytterväggsgallrets och luftintagets nettoarea anges vid projektering. Nettoarea och fri area är uttryck som har saa betydelse. Vattenmedryckning i ytterväggsgaller och takhuvar har varit ett stort problem. Ursprunget till problemen är oftast att lufthastigheten över intagsgallret är för hög, vilket medför att regndroppar rycks med luftströen. Lufthastigheten genom fri area är dimensionerande för att erhålla en god funktion och att minska risken för vattenmedryckning. Fri area på ytterväggsgaller varierar mellan -74% beroende på storlek. Angiven bruttoarea är korrigerad med hänsyn till fri area. OS! Medryckning av aerosoler och pudersnö eller isbildning kan inte uteslutas vid ogynnsaa förhållanden. DIMENSIONERING GALLER UTELUFT AC-YGVZA I våra dimensioneringsdiagram är lufthastigheten över fri area/- nettoarea redan korrigerad i bruttoangivelsen för olika storlekar. Arbetsområdet för vattenavskiljningsgraden är uppmätt så att vi kan redovisa ett rekoenderat arbetsområde för olika typer av luftintag. 175

11 PROJEKTERING UTELUFT GALLER YGVZA uteluft: Rekoenderat maxluftflöde enligt EN 1:01. Tabellen redovisar maxluftflöde vid vilket galler fortfarande uppfyller klass A avskiljningsgrad. Medelvärde på lufthastighet genom fri area 3 m/s, totaltryckfall Pa. Enhet l/s H

12 PROJEKTERING AVLUFT GALLER Vid projektering av avluftsgaller bestäm: 1. Luftflöde avluft eller kombinerat 2. Storlek på luftflödet (dimensionering) 3. Tryckfall 4. Ljud 5. Placering R1 6. Kastlängd/riktning - R1 7. Korrosivitetsklass 8. Design, material, färg DIMENSIONERING GALLER AVLUFT Avluft projekteras med så låga tryckfall som är möjligt med bibehållen funktion. Normalt strävar man efter att rikta avluft uppåt för att avlägsna förbrukad luft från byggnaden och minska kortslutningsrisk till uteluft. Kastlängden på avluft bestäms av flera olika faktorer som utloppshastighet, typ av galler, temperatur på avluft, aktuell utetemperatur samt rådande vindförhållande. Normalt projekteras avluft för en utloppshastighet på 4-6 m/s beräknat på fri area. Genomföringar och anslutningar skall vara regnskyddade. AC-YG avluft eräkningsformulär asberäkning Hastighet Tryckfall Maxhastighet över fri area Ljudalstring 3 42 m/s Tryckfall Ljuddata 16 Pa 42 d Rekoenderade maxflöden per storlek Enhet l/s H

13 ÖVERSIKT GALLER YTTERVÄGGSGALLER Sida 1-5 AC-YG AC-YGIG AC-YG AC-YGWPA AC-YGVZA AC-YGWA AC-YGV AC-YGLD AC-YGAL AC-YGC YTTERVÄGGSGALLER/ANSLUTNINGSLÅDA Sida 6-9 AC-YG/GL AC-YG/S UTELUFTSVENTIL/GÄLGALLER Sida AC-GCT AC-GC AC-GC AC-GF TRÅDNÄTSGALLER Sida AC-TRS AC-TRN AC-TRM AC-TRNF 178

14 COMIDON INDUSTRI / KOMFORT / OSTAD Sida AC-CDI AC-CDF AC-CDS AC-CDV AC-CDK AC-CDR VÄGGDON Sida AC-VDR AC-VDK YTTERVÄGGSKÅPA Sida AC-VD AC-VK AC-VKA SÄKERHETSGALLER Sida AC-IZ VENTILER Sida AC-TV AC-TFF AC-TRV AC-EFF AC-TP 179

15 AC Garantiplåt å r s g a r a n ti YTTERVÄGGSGALLER AC YG YTTERVÄGGSGALLER UTELUFT/AVLUFT C-klass ANVÄNDNING AC-YG är ett ventilationsgaller för uteluft/avluft vid skyddade och normalt utsatta lägen. Mycket bra vattenavskiljningsgrad enligt EN 1. UTFÖRANDE Fästram med demonterbar lamellinsats och smådjurssäkert trådnätsgaller. VIKT Vikt per m 2 ca 14kg EXEMPEL ESKRIVNINGSTEXT VVS AMA QM.1/QMF.1 Ytterväggsgaller AC-YG av AC Ventilationsprodukter A fabrikat. Storlek 0x0, utförd i abc Garantiplåt i korrosivitetsklass C4. Kulör Tegelröd-Garantiplåt. STORLEK Finns i storlekarna från 0x0-00x00 i steg om 0. xh kan kombineras valfritt. TILLEHÖR Fästbleck för inmurning. Insektsnät. Överbleck. Gångjärn. Elavfrostning. SKÖTSEL/UNDERHÅLL Kontrollera behov av rengöring en gång per år. Medryckning av aerosoler och pudersnö eller isbildning kan inte uteslutas vid ogynnsaa förhållanden. LAMELLTYP Standard Ljudeffektnivån reduceras med avstånd från galler, enligt följande tabell: Avstånd i m Reducering av ljudeffektnivån i d OS: Ljuddämpning är beräknat genom teoretisk formel för dämpning av ljud som alstras från en plan yta (utomhus). 1

16 DIMENSIONERING AC-YG uteluft eräkningsformulär xh - 8 H asberäkning Hastighet Tryckfall Maxhastighet över fri area Ljudalstring 2 32 m/s Tryckfall Ljuddata 7 Pa 32 d Dimensioneringstabell från Rekoenderade maxflöden per storlek Enhet l/s H AC-YG-avluft AC-YG avluft eräkningsformulär asberäkning Hastighet Tryckfall Maxhastighet över fri area Ljudalstring 3 42 m/s Tryckfall Ljuddata 16 Pa 42 d Dimensioneringstabell från Rekoenderade maxflöden per storlek Enhet l/s H Ljud- och tryckmätningar utförda av Sveriges Tekniska Forskningsinstitut. 181

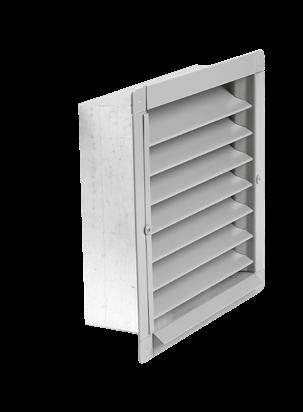

17 AC Garantiplåt å r s g a r a n ti YTTERVÄGGSGALLER AC YGIG YTTERVÄGGSGALLER UTELUFT/AVLUFT C-klass ANVÄNDNING AC-YGIG är ett ventilationsgaller för uteluft/avluft vid normalt utsatta lägen. Mycket bra vattenavskiljningsgrad enligt EN 1. UTFÖRANDE Fästram med demonterbar lamellinsats och smådjurssäkert trådnätsgaller. Lamellen är konstruerad som en vattenränna i framkant av gallret med avrinning i sidorna för minimering av regnvatten i luftströen. EXEMPEL ESKRIVNINGSTEXT VVS AMA QM.1/QMF.1 Ytterväggsgaller AC-YGIG av AC Ventilationsprodukter A fabrikat. Storlek 0X0, utförd i abc Garantiplåt i korrosivitetsklass C4. Kulör Tegelröd-Garantiplåt. STORLEK Finns i standardstorlekar från 0x0-00x00 i steg om 0. xh kan kombineras valfritt. TILLEHÖR Fästbleck för inmurning. Insektsnät. Överbleck. Gångjärn. Elavfrostning. SKÖTSEL/UNDERHÅLL Kontrollera behov av rengöring en gång per år. Medryckning av aerosoler och pudersnö eller isbildning kan inte uteslutas vid ogynnsaa förhållanden. VATTENAVSKILJANDE LAMELL Lamell med vattenränna för minimering av regnvatten i luftström. Ljudeffektnivån reduceras med avstånd från galler, enligt följande tabell: Avstånd i m Reducering av ljudeffektnivån i d OS: Ljuddämpning är beräknat genom teoretisk formel för dämpning av ljud som alstras från en plan yta (utomhus). 182

18 DIMENSIONERING AC-YGIG uteluft AC-YGIG-uteluft eräkningsformulär xh - 8 H asberäkning Hastighet Tryckfall Maxhastighet över fri area Ljudalstring 2.5 Tryckfall l 16 Pa m/s 39 Ljuddataa 39 d Dimensioneringstabell från Rekoenderade maxflöden per storlek Enhet l/s H AC-YGIG-avluft AC-YGIG avluft eräkningsformulär asberäkning Hastighet Tryckfall Maxhastighet över fri area Ljudalstring 3 Tryckfall l 22 Pa m/s Ljuddataa d Dimensioneringstabell från Rekoenderade maxflöden per storlek Enhet l/s H Ljud- och tryckmätningar utförda av Sveriges Tekniska Forskningsinstitut. 183

19 AC Garantiplåt å r s g a r a n ti YTTERVÄGGSGALLER AC YG YTTERVÄGGSGALLER UTELUFT -klass ANVÄNDNING AC-YG är ett ventilationsgaller för uteluft vid skyddade och normalt utsatta lägen. UTFÖRANDE Fästram med demonterbar lamellinsats och smådjurssäkert trådnätsgaller. VIKT Vikt per m 2 ca 14kg EXEMPEL ESKRIVNINGSTEXT VVS AMA QM.1 Ytterväggsgaller AC-YG av AC Ventilationsprodukter A fabrikat. Storlek 0x0, utförd i abc Garantiplåt i korrosivitetsklass C4. Kulör Tegelröd-Garantiplåt. STORLEK Finns i storlekarna från 0x0-00x00 i steg om 0. xh kan kombineras valfritt. TILLEHÖR Fästbleck för inmurning. Insektsnät. Överbleck. Gångjärn. Elavfrostning. SKÖTSEL/UNDERHÅLL Kontrollera behov av rengöring en gång per år. Medryckning av aerosoler och pudersnö eller isbildning kan inte uteslutas vid ogynnsaa förhållanden. LAMELLTYP Standard Ljudeffektnivån reduceras med avstånd från galler, enligt följande tabell: Avstånd i m Reducering av ljudeffektnivån i d OS: Ljuddämpning är beräknat genom teoretisk formel för dämpning av ljud som alstras från en plan yta (utomhus). 184

20 -8 xh -8 H-8 1 STORLEK H VATTENAVSKILJNING KLASSER Klass Vattenavskiljningseffektivitet A 1 till 0,99 0,75 0,989 till 0,95 3,75 C 0,949 till 0,8,00 D Under 0,8 Mer än,00 Maximum tillåten vatten medryckning av simulerat regn i l(h*m2) Tester har utförts med 13 m/s vind och 75 l/h simulerat regn per kvadratmeter galler anslutningsarea. Under tester har uteluftsflödet genom galler stegvis ökat. 13 m/s vind har en vindstyrka 6 på beaufort skalan (,8-13,8) Liter (h x m²) 16,00 14,00 12,00,00 8,00 6,00 4,00 2,00 0,00 Tillåten vatten-medryckning,00 3,75 0,75 A-klass -klass C-klass Se dimensionering på nästa sida Testat av VTT Finland 185

21 DIMENSIONERING Dimensionering genom diagram ger genomsnittligt värde på tryckfall/flöde över fri area storlek. AC-YG UTELUFT: Totaltryckfall i Pa 35 Rekoenderat arbetsområde enligt ra energival Enligt EN 1:01 galler behåller vattenavskilj ningsgrad klass upp till Pa i totaltryckfall 5 0,5 1 1,5 2 2,5 3 Lufthastighet genom anslutningskanal i m/s AC-YG fri area storlek tabell: (OS: Tabellen börjar på storlek 0x0) H Till exempel: Kanal eller galler storlek xh=00x00, luftflödet genom galler är l/s (eller 1,5 m 3 /s). I tabellen AC-YG fri area storlek är alla storlekar på fri areaor fördelade i 3 grupper. Galler xh=00x00 har fri area storlek 2. Lufthastighet genom kanal, vid angivet flöde och kanalstorlek är 1,5 m 3 /s delad med 1m 2 galler och det ger 1,5 m/s lufthastighet genom kanalanslutning. Vidare i diagraet framgår det att totaltryckfall, vid 1,5 m/s lufthastighet genom kanal och för galler fri area storlek 2, är Pa. Ljudeffektnivån ligger på ca 42 d(a). 186

22 DIMENSIONERING Exakt värde på flöde AC-YG uteluft: Rekoenderat maxluftflöde enligt EN 1:01. Tabellen redovisar maxluftflöde vid vilket galler fortfarande uppfyller klass vattenavskiljningsgrad. Medelvärde på lufthastighet genom fri area är 3 m/s, totaltryckfall Pa. Enhet l/s H AC-YG - uteluft: Rekoenderat uteluftsflöde enligt ra energival. Medelvärde på lufthastighet genom fri area 2,1 m/s, totaltryckfall Pa. Enhet l/s Rekoenderat uteluftsflöde enligt ra energival. Medelvärde på lufthastighet genom fri area 2,1 m/s, totaltryckfall Pa. Enhet l/s H

23 AC Garantiplåt å r s g a r a n ti YTTERVÄGGSGALLER AC YGWPA VÄDERSKYDD FÖR UTELUFT A-klass A-KLASS Den europeiska standarden EN 1 specificerar en metod för mätning av vattenavskiljning och prestanda för galler med hjälp av simulerande regn och vindtryck. Testresultatet delas upp i A,, C klass där A-klass står för högsta klass. ANVÄNDNING AC-YGWPA används som luftintag vid vindutsatta lägen där det är krav på att regnvatten inte tillåts koa in i ventilationssystemet. EXEMPEL ESKRIVNINGSTEXT VVS AMA QM.1 AC-YGWPA av AC Ventilationsprodukter A fabrikat. Utförande i abc Garantiplåt i korrosivitetsklass C4. Storlek 0X0. Kulör enligt Arkitekt. UTFÖRANDE AC YGWPA är ett flerstegs luftintag med horisontella lameller i första steget och en effektiv regnavskiljare i steg 2. STORLEK Finns i storlekarna från 0x0-00x00 i steg om 0. xh kan kombineras valfritt. Vid större storlekar delas gallret i sektioner. SKÖTSEL/UNDERHÅLL Kontrollera behov av rengöring en gång per år. Medryckning av pudersnö eller isbildning kan inte uteslutas vid ogynnsaa förhållanden. 188

24 xh - 8 H STORLEK H VATTENAVSKILJNING KLASSER Klass Vattenavskiljningseffektivitet A 1 till 0,99 0,75 0,989 till 0,95 3,75 C 0,949 till 0,8,00 D Under 0,8 Mer än,00 Maximum tillåten vatten medryckning av simulerat regn i l(h*m2) Tester har utförts med 13 m/s vind och 75 l/h simulerat regn per kvadrat meter galler anslutningsarea. Under tester har uteluftsflödet genom galler stegvis ökat. 13 m/s vind har en vindstyrka 6 på beaufort skalan (,8-13,8) Liter (h x m²) Tillåten vatten-medryckning 16,00,00 14,00 12,00,00 8,00 6,00 3,75 4,00 2,00 0,75 0,00 A-klass -klass C-klass Se dimensionering på nästa sida Testat av VTT Finland 189

25 DIMENSIONERING Dimensionering genom diagram ger genomsnittligt värde på tryckfall/flöde över fri area storlek. AC-YGWPA UTELUFT: Totaltryckfall i Pa 35 Rekoenderat arbetsområde enligt ra energival Riktvärden ljudeffektnivå i d(a) Enligt EN 1:01 galler behåller vattenavskilj ningsgrad klass A upp till Pa i totaltryckfall 5 0,5 1 1,5 2 2,5 3 Lufthastighet genom anslutningskanal i m/s AC-YGWPA fri area storlek tabell: (OS: Tabellen börjar på storlek 0x0) AC-YGWPA fri area storlek tabell: H Till exempel: Kanal eller galler storlek xh=00x00, luftflödet genom galler är l/s (eller 1,5 m 3 /s). I tabellen AC-YGWPA fri area storlek är alla storlekar på fri areor fördelade i 3 grupper. Galler xh=00x00 har fri area storlek 2. Lufthastighet genom kanal, vid angivet flöde och kanalstorlek är 1,5 m 3 /s delad med 1 m 2 galler och det ger 1,5 m/s lufthastighet genom kanalanslutning. Vidare i diagraet framgår det att totaltryckfall, vid 1,5 m/s lufthastighet genom kanal och för galler fri area storlek 2, är Pa. Ljudeffektnivån ligger på ca 42 d(a), 190

26 DIMENSIONERING Exakt värde på flöde AC-YGWPA uteluft: Rekoenderat uteluftsflöde enligt ra energival. Medelvärde på lufthastighet genom fri area 1,94 m/s, totaltryckfall Pa. H AC-YGWPA uteluft: Rekoenderat maxluftflöde enligt EN 1:01. Tabellen redovisar maxluftflöde vid vilket galler fortfarande uppfyller klass A avskiljningsgrad. Medelvärde på lufthastighet genom fri area ca 3,1 m/s, totaltryckfall Pa. H

27 AC Garantiplåt å r s g a r a n ti YTTERVÄGGSGALLER AC YGVZA VÄDERSKYDD FÖR UTELUFT A-klass A-KLASS Den europeiska standarden EN 1 specificerar en metod för mätning av vattenavskiljning och prestanda för galler med hjälp av simulerande regn och vindtryck. Testresultatet delas upp i A,, C klass där A-klass står för högsta klass. ANVÄNDNING AC YGVZA används som luftintag vid vindutsatta lägen där det är krav på att regnvatten inte tillåts koa in i ventilationssystemet. UTFÖRANDE AC YGVZA är ett enstegs luftintag med vertikala lameller. De stående lamellerna fångar effektivt upp regnvatten och aerosoler. SKÖTSEL/UNDERHÅLL Kontrollera behov av rengöring en gång per år. Medryckning av pudersnö eller isbildning kan inte uteslutas vid ogynnsaa förhållanden. EXEMPEL ESKRIVNINGSTEXT VVS AMA QM.1 Ytterväggsgaller AC-YGVZA av AC Ventilationsprodukter A fabrikat. Storlek 0X0, utförd i abc Garantiplåt i korrosivitetsklass C4. Kulör Tegelröd-Garantiplåt. STORLEK Finns i storlekarna från 0x0-00x00 i steg om 0. xh kan kombineras valfritt. Vid större storlekar delas gallret i sektioner. 192

28 -8 xh - 8 H-8 1 STORLEK H VATTENAVSKILJNING KLASSER Klass Vattenavskiljningseffektivitet A 1 till 0,99 0,75 0,989 till 0,95 3,75 C 0,949 till 0,8,00 D Under 0,8 Mer än,00 Maximum tillåten vatten medryckning av simulerat regn i l(h*m2) Tester har utförts med 13 m/s vind och 75 l/h simulerat regn per kvadrat meter galler anslutningsarea. Under tester har uteluftsflödet genom galler stegvis ökat. 13 m/s vind har en vindstyrka 6 på beaufort skalan (,8-13,8) Liter (h x m²) 16,00 14,00 12,00,00 8,00 6,00 4,00 2,00 0,00 Tillåten vatten-medryckning,00 3,75 0,75 A-klass -klass C-klass Se dimensionering på nästa sida Testat av VTT Finland 193

29 Totaltryckfall i Pa DIMENSIONERING Dimensionering genom diagram ger genomsnittligt värde på tryckfall/flöde över fri area storlek. AC-YGVZA UTELUFT: 35 Rekoenderat arbetsområde enligt ra energival d(a) d(a) Riktvärden ljudeffektnivå i d(a) d(a) d(a) Enligt EN 1:01 galler behåller vattenavskilj ningsgrad klass A över Pa i totaltryckfall 5 0,5 1 1,5 2 2,5 3 Lufthastighet genom anslutningskanal i m/s AC-YGVZA fri fri area storlek tabell: (OS: Tabellen börjar på storlek 0x0) H Till exempel: Kanal eller galler storlek xh=00x00, luftflödet genom galler är l/s (eller 1,5 m 3 /s.) I tabellen AC-YGVZA fri area storlek är alla storlekar på fri areor fördelade i 3 grupper. Galler xh=00x00 har fri area storlek 3. Lufthastighet genom kanal, vid angivet flöde och kanal storlek, är 1,5 m 3 /s delad med 1m 2 galler och det ger 1,5 m/s lufthastighet genom kanalanslutning. Vidare i diagraet framgår det att totaltryckfall, vid 1.5 m/s lufthastighet genom kanal och för galler fri area storlek 2, är 19 Pa. Ljudeffektnivån ligger på ca 42 d(a). 194

30 DIMENSIONERING Exakt värde på flöde AC-YGVZA uteluft: Rekoenderat uteluftsflöde enligt ra energival. Medelvärde på på lufthastighet lufthastighet genom genom fri fri area area ca 2 2 m/s, m/s, totaltryckfall totaltryckfall Pa. Pa. H AC-YGVZA uteluft: Rekoenderat maxluftflöde enligt EN 1:01. Tabellen redovisar maxluftflöde vid vilket galler fortfarande uppfyller klass A avskiljningsgrad. Medelvärde på lufthastighet genom fri area 3 m/s, totaltryckfall Pa. H

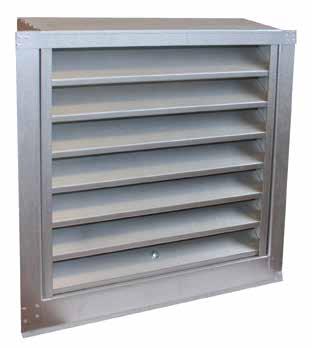

31 YTTERVÄGGSGALLER AC YGWA VÄDERGALLER i ANVÄNDNING AC-YGWA Vädergaller är ett mycket effektivt uteluftsgaller som används i alla typer av ventilationssystem där snö, regn och fuktproblem förekoer. Rekoenderat användningsområde för bra energival och avskiljning av regn/dia är 1,5 3 m/s. För regn/dia är avskiljningsgraden > 99,5 % vid ett regnvattenflöde på 90 l/m 2 /tie. UTFÖRANDE AC-YGWA Vädergaller har speciellt utformade aluminiumprofiler som skapar turbulens när luften passerar. Vattendroppar och aerosoler fångas upp av profilen och rinner ner till en dränerad ränna i nederkant. Genom att använda vertikalt placerade profiler får man ett säkert luftintag oavsett vindpåverkan och vindlaster. Max rekoenderad höjd på galler är 20. Galler större än 2m 2 delas på bredden. i DIMENSIONERING MATERIAL Lameller i aluminium Ramverk är utförd i aluzink för miljöklass C4. VIKT Ca kg/m 2 SKÖTSEL/UNDERHÅLL Kontrollera behov av rengöring en gång per år. Medryckning av pudersnö eller isbildning kan inte uteslutas vid ogynnsaa förhållanden. EXEMPEL ESKRIVNINGSTEXT VVS AMA QM.1 VVS AMA QM.1 Ytterväggsgaller typ AC YGWA Vädergaller av AC Ventilationsprodukter A fabrikat. Storlek 0x0. Droppstorlek 0,05 0,04 0,03 YGWA UTELUFT - VATTENAVSKILJNING: Rekoenderat arbetsområde Jämförelse av typiska storlekar (diameter) för droppar: Typisk regndroppe 2 Typisk molndroppe (dia) 0,02 Typisk duggregndroppe 0,2 Minsta vattendroppstorlek som galler kan skilja av 0% från luftflödet vid viss hastighet Pa Totaltryckfall 0 90 YGWA UTELUFT Rekoenderat arbetsområde d(a) d(a) d(a) 0,02 d(a) 0, Lufthastighet genom anslutningsarea i m/s 1 1,5 2 2,5 3 3,5 4 4,5 5 Lufthastighet genom anslutningsarea i m/s 196

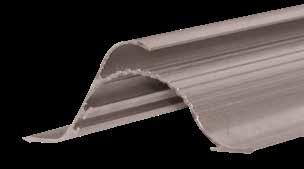

32 DIMENSIONERING AC-YGWA uteluft Lamelltyp 0 Rekoenderat maxluftflöde vid uteluft. Medelvärde på lufthastighet genom anslutningsarea 3 m/s. Totaltryckfall 45 Pa. Angivna data är riktvärden H Enhet l/s xh-8 Ljudeffektnivån reduceras med avstånd från galler, enligt följande tabell: Avstånd i m Reducering av ljudeffektnivån i d H OS: Ljuddämpning är beräknat genom teoretisk formel för dämpning av ljud som alstras från en plan yta (utomhus). H

33 YTTERVÄGGSGALLER AC YGV YTTERVÄGGSGALLER UTELUFT/AVLUFT i Ange alltid gallermått bredd x höjd ANVÄNDNING AC-YGV är ett ytterväggsgaller för uteluft/avluft. Avsedd att användas för industriventilation. UTFÖRANDE Robust konstruktion av kraftig stålplåt för att stå emot mekanisk påverkan. Fästram med demonterbar lamellinsats. AC-YGV är försedd med smådjurssäkert nät som standard. STORLEK Finns i storlekarna från 0x0-00x00 i steg om 0. xh kan kombineras valfritt. TILLEHÖR Fästbleck för inmurning Elavfrostning Överbleck EXEMPEL ESKRIVNINGSTEXT VVS AMA QM.1/QMF.1 Ytterväggsgaller AC-YGV av AC Ventilationsprodukter A fabrikat. Storlek 0x0. Utförd i aluzink C4. SKÖTSEL/UNDERHÅLL Kontrollera behov av rengöring en gång per år. Medryckning av aerosoler och pudersnö eller isbildning kan inte uteslutas vid ogynnsaa förhållanden. DIMENSIONERING Pa i Totaltryckfall YGV UTELUFT Rekoenderat arbetsområde d(a) d(a) d(a) Pa Totaltryckfall YGV AVLUFT Rekoenderat arbetsområde d(a) d(a) d(a) d(a) d(a) 1 1,5 2 2,5 3 3,5 4 4,5 5 Lufthastighet genom fri area i m/s 1 1,5 2 2,5 3 3,5 4 4,5 5 Lufthastighet genom fri area i m/s 198

34 Ljudeffektnivån reduceras med avstånd från galler, enligt följande tabell: H- Avstånd i m Reducering av ljudeffektnivån i d OS: Ljuddämpning är beräknat genom teoretisk formel för dämpning av ljud som alstras från en plan yta (utomhus). DIMENSIONERING AC-YGV uteluft Rekoenderat maxluftflöde vid uteluft. Medelvärde på lufthastighet genom fri area 2,5 m/s, totaltryckfall Pa Rekoenderat maxluftflöde vid avluft. Medelvärde på lufthastighet genom fri area 4 m/s, totaltryckfall Pa Enhet l/s H AC-YGV avluft H Enhet l/s Ljud- och tryckmätningar utförda av Sveriges Tekniska Forskningsinstitut. 199

35 AC Garantiplåt å r s g a r a n ti YTTERVÄGGSGALLER AC YGLD YTTERVÄGGSGALLER AVLUFT Ange alltid gallermått bredd x höjd ANVÄNDNING AC-YGLD är ett ytterväggsgaller för avluft. Används vid krav på låga ljudnivåer vid normalt utsatta lägen. UTFÖRANDE Fästram med en lamellinsats och smådjurssäkert trådnät. Lamellerna är ljudisolerade med typgodkänd mineralullsskiva som är täckt med perforerad plåt. Tillverkas vanligen i AC Garantiplåt. Korrosivitetsklass C4. EXEMPEL ESKRIVNINGSTEXT VVS AMA QMF.1 Ytterväggsgaller AC-YGLD av AC Ventilationsprodukter A fabrikat. Storlek 0x0. Utförd i abc Garantiplåt i korrosivitetsklass C4. Kulör Tegelröd-Garantiplåt. STORLEK Finns i storlekarna från 0x0-00x00 i steg om 0. x H kan kombineras valfritt. TILLEHÖR Fästbleck för inmurning Insektsnät Överbleck Elavfrostning SKÖTSEL/UNDERHÅLL Kontrollera behov av rengöring en gång per år. 0

36 H 0 Ljudeffektnivån reduceras med avstånd från galler, enligt följande tabell: Avstånd i m Reducering av ljudeffektnivån i d xh -8 OS: Ljuddämpning är beräknat genom teoretisk formel för dämpning av ljud som alstras från en plan yta (utomhus). 0 DIMENSIONERING Angivna data är riktvärden YGLD AVLUFT: d(a) Pa Rekoenderat arbetsområde d(a) i Totaltryckfall d(a) d(a) 5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 9 AC-YGLD avluft Lufthastighet genom fri area i m/s Rekoenderat maxluftflöde vid avluft. Lufthastighet genom fri area 7 m/s, totaltryckfall Pa Enhet l/s H Ljud- och tryckmätningar utförda av Sveriges Tekniska Forskningsinstitut. 1

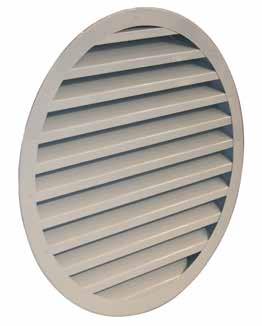

37 YTTERVÄGGSGALLER AC YGAL YTTERVÄGGSGALLER UTELUFT/AVLUFT ANVÄNDNING AC-YGAL är ett cirkulärt ytterväggsgaller för uteluft/avluft. Används vid skyddade lägen. UTFÖRANDE Formgjutet aluminiumgaller med smådjurssäkert trådnätsgaller. Storlekar är anpassade för spiro. Kan även fås i rektangulärt utförande. Korrosivitetsklass C4. EXEMPEL ESKRIVNINGSTEXT VVS AMA QM.1/QMF.1 Ytterväggsgaller AC-YGAL av AC Ventilationsprodukter A fabrikat. Storlek 1 Kulör lackerad i NCS S -YR. SKÖTSEL/UNDERHÅLL Kontrollera behov av rengöring en gång per år. Medryckning av aerosoler och pudersnö eller isbildning kan inte uteslutas vid ogynnsaa förhållanden. TILLEHÖR Insektsnät 2

38 MÅTT Storlek AC-YGAL Vikt kg Ø D Ø d 0, , , ,3 5 0 Ø d Ø D DIMENSIONERING Angivna data är riktvärden YGAL UTELUFT Totaltryckfall i Pa Rekoenderat arbetsområde Luftflöde i l/s Luftflöde i m³/h Ljudeffektnivån reduceras med avstånd från galler, enligt följande tabell: Avstånd i m Reducering av ljudeffektnivån i d OS: Ljuddämpning är beräknat genom teoretisk formel för dämpning av ljud som alstras från en plan yta (utomhus). Ljud- och tryckmätningar utförda av Sveriges Tekniska Forskningsinstitut. 3

39 YTTERVÄGGSGALLER AC YGC YTTERVÄGGSGALLER UTELUFT/AVLUFT ANVÄNDNING AC-YGC är ett cirkulärt ytterväggsgaller för uteluft/avluft. Det är avsett för normalt utsatta lägen. UTFÖRANDE AC-YGC består av en ram med lamellinsats och smådjurssäkert trådnätsgaller. Tillverkas i aluzinkplåt korrosivitetsklass C4. EXEMPEL ESKRIVNINGSTEXT VVS AMA QM.1/QMF.1 Ytterväggsgaller AC-YGC av AC Ventilationsprodukter A fabrikat. Storlek 6, utförd i aluzink i korrosivitetsklass C4. SKÖTSEL/UNDERHÅLL Kontrollera behov av rengöring en gång per år. Medryckning av aerosoler och pudersnö eller isbildning kan inte uteslutas vid ogynnsaa förhållanden. TILLEHÖR Fabriksmonterade klaers för inmurning av fästram Insektssäkert nät 4

40 MÅTT 85 Storlek AC-YGC Vikt kg Ø D 2 1, Ø D DIMENSIONERING Angivna data är riktvärden Totaltryckfall i Pa YGC UTELUFT Rekoenderat arbetsområde Riktvärden ljudeffektnivå i d(a) Luftflöde i l/s Luftflöde i m³/h Ljudeffektnivån reduceras med avstånd från galler, enligt följande tabell: Avstånd i m Reducering av ljudeffektnivån i d OS: Ljuddämpning är beräknat genom teoretisk formel för dämpning av ljud som alstras från en plan yta (utomhus). Ljud- och tryckmätningar utförda av Sveriges Tekniska Forskningsinstitut. 5

41 AC Garantiplåt å r s g a r a n ti YTTERVÄGGSGALLER/ ANSLUTNINGSLÅDA AC YG/GL YTTERVÄGGSGALLER MED ANSLUTNINGSLÅDA ANVÄNDNING AC-YG/GL är ett ytterväggsgaller för uteluft/avluft vid skyddade och normalt utsatta lägen. Ansluts till cirkulära kanaler diameter 0-2. Mycket bra vattenavskiljningsgrad enligt EN 1. UTFÖRANDE AC-YG/GL består av en fästram med demonterbar lamellinsats och smådjurssäkert trådnätsgaller. Vanligen tillverkad i AC-garantiplåt. akom finns en anslutningslåda med en cirkulär nippelstos utförd i förzinkad plåt. EXEMPEL ESKRIVNINGSTEXT VVS AMA QM.1/QMF.1 Ytterväggsgaller AC-YG/ GL av AC Ventilationsprodukter A fabrikat. Storlek 2, utförd i abc Garantiplåt i korrosivitetsklass C4. Kulör tegelröd-garantiplåt. SKÖTSEL/UNDERHÅLL Kontrollera behov av rengöring en gång per år. Medryckning av aerosoler och pudersnö eller isbildning kan inte uteslutas vid ogynnsaa förhållanden. Tillbehör: Insektsnät Överbleck Ljudeffektnivån reduceras med avstånd från galler, enligt följande tabell: Avstånd i m Reducering av ljudeffektnivån i d OS: Ljuddämpning är beräknat genom teoretisk formel för dämpning av ljud som alstras från en plan yta (utomhus). 6

42 MÅTT Storlek AC-YG/GL Vikt kg H Ø d Ø d H DIMENSIONERING Angivna data är riktvärden YG/GL UTELUFT: Totaltryckfall i Pa Rekoenderat arbetsområde Luftflöde i l/s Luftflöde i m³/h Totaltryckfall i Pa YG/GL AVLUFT: Rekoenderat arbetsområde Luftflöde i l/s Luftflöde i m³/h Ljud- och tryckmätningar utförda av Sveriges Tekniska Forskningsinstitut. 7

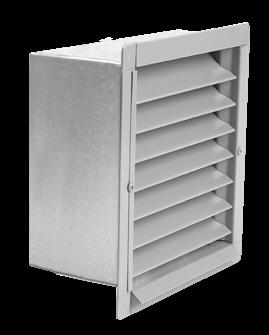

43 AC Garantiplåt å r s g a r a n ti YTTERVÄGGSGALLER/ ACKSPJÄLL AC YG/S YTTERVÄGGSGALLER MED ACKSPJÄLL Uppge alltid om det ska vara ett YGS för avluft eller uteluft ANVÄNDNING AC-YG/S är ett ventilationsgaller med backspjäll för att förhindra oönskat självdrag då fläkten är avstängd. Det finns två varianter, en för avluft och den andra för uteluft. Det är avsett för normalt utsatta lägen. Mycket bra vattenavskiljningsgrad enligt EN 1. UTFÖRANDE AC-YG/S består av en fästram med demonterbar lamellinsats och smådjurssäkert trådnät. Vanligen tillverkad i abc Garantiplåt med års färgbeläggningsgaranti i korrosivitetsklass C4. akom finns en anslutningslåda utförd i förzinkad plåt försedd med backspjäll i aluminium för avluft eller för uteluft. AC-YG/S variant 1 är utförd för uteluft och variant 2 för avluft. EXEMPEL ESKRIVNINGSTEXT VVS AMA QM.1/QMF.1 Ytterväggsgaller med backspjäll AC-YG/S av AC Ventilations-produkter A fabrikat. Storlek 0x0, utförd i abc Garantiplåt i korrosivitetsklass C4. Kulör tegelröd-garantiplåt. SKÖTSEL/UNDERHÅLL Kontrollera behov av rengöring en gång per år. TILLEHÖR: Klaer för inmurning av fästram Överbleck Ljudeffektnivån reduceras med avstånd från galler, enligt följande tabell: Avstånd i m Reducering av ljudeffektnivån i d OS: Ljuddämpning är beräknat genom teoretisk formel för dämpning av ljud som alstras från en plan yta (utomhus). 8

44 STORLEK 0x0 till 00x00 i steg om 0 är standardstorlekar. AC-YG/S kan måttanpassas utöver standard. Utförande: 1 Uteluft (inåtgående) Utförande: 2 Avluft (utåtgående) xh H DIMENSIONERING Angivna data är riktvärden Totaltryckfall i Pa YGS UTELUFT Rekoenderat arbetsområde ruttoarea i m² 0,12 0,18 0, 0,36 0,5 0,75 1,0 1, Riktvärden ljudeffektnivå i d(a) Luftflöde i l/s Luftflöde i m³/h Totaltryckfall i Pa YGS AVLUFT Rekoenderat arbetsområde ruttoarea i m² 0,12 0,18 0, 0,36 0,5 0,75 1,0 1, Riktvärden ljudeffektnivå i d(a) Luftflöde i l/s Luftflöde i m³/h Ljud- och tryckmätningar utförda av Sveriges Tekniska Forskningsinstitut. 9

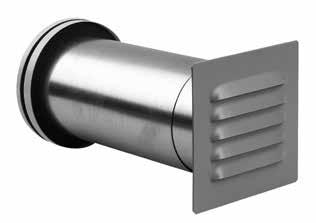

45 AC Garantiplåt å r s g a r a n ti UTELUFTSVENTIL AC GCT UTELUFTSVENTIL ANVÄNDNING AC-GCT är en uteluftventil med tallriksventil, gälgaller och ett teleskåpsrör. UTFÖRANDE AC-GC tillverkas vanligen i abc-garantiplåt. Standardutförande består av ett gälgaller AC-GC med cirkulär anslutning, ett teleskoprör för väggtjocklek 2 till 0 och en vitlackerad tallriksventil AC-TV i plåt. Gälgallret kan bytas till en AC-YK och tallriksventil till självreglerande tallriksventil eller tilluftventil. EXEMPEL ESKRIVNINGSTEXT Uteluftventil AC-GCT av AC Ventilationsprodukter A fabrikat. Gälgaller AC-GC utförd i abc Garantiplåt i korrosivitetsklass C4. Kulör:Tegelröd. Teleskopsrör. Tallriksventil AC-TV. Storlek AC-GCT 1. AC-GC är försedd med en cirkulär nippelstos utförd i förzinkad plåt med guiringstätning samt med insektssäkert plastnät. Teleskopröret är utfört i förzinkad plåt, Tallriksventilen AC-TV i vitlackerad plåt. SKÖTSEL/UNDERHÅLL Gälgaller med insektsnät kan efter tid bli igensatta av pollen, frön etc. Rengör regelbundet. Ljudeffektnivån reduceras med avstånd från galler, enligt följande tabell: Avstånd i m Reducering av ljudeffektnivån i d OS: Ljuddämpning är beräknat genom teoretisk formel för dämpning av ljud som alstras från en plan yta (utomhus). 2

46 MÅTT Storlek AC-GCT Vikt kg H *ø D muffmått ø D H * Håltagningsmått: + STORLEK Med tallriksventil TV/gälgaller GC. Storlek AC-GCT Med tallriksventil TV/ytterväggskåpa VK. Storlek AC-GCT Med tilluftsventil TFF/gälgaller GC. Storlek AC-GCT Med tilluftsventil TFF/ytterväggskåpa VK. Storlek AC-GCT Med temperaturreglerande ventil TRV/gälgaller GC. Storlek AC-GCT Med temperaturreglerande ventil TRV/ytterväggskåpa VK. Storlek AC-GCT

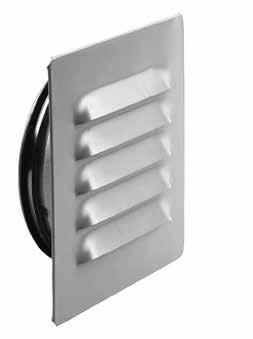

47 AC Garantiplåt å r s g a r a n ti GÄLGALLER AC GC GÄLGALLER ANVÄNDNING AC-GC är ett gälgaller med cirkulär anslutning anpassad till spirorörsstandard utvecklad för att användas som avluft- eller uteluftdon vid självdragsventilation. UTFÖRANDE AC-GC tillverkas vanligen i abc-garantiplåt. AC-GC är försedd med en cirkulär nippelstos utförd i förzinkad plåt med guiringstätning samt med insektssäkert plastnät. EXEMPEL ESKRIVNINGSTEXT Gälgaller AC-GC av AC Ventilationsprodukter A fabrikat. Storlek 1, utförd i abc Garantiplåt i korrosivitetsklass C4. Kulör: Tegelröd SKÖTSEL/UNDERHÅLL Gälgaller med insektsnät kan efter tid bli igensatta av pollen, frön etc. Rengör regelbundet. SVART ZINKGRÅ TEGELRÖD VIT RUN MÖRKRÖD AZ KOPPAR 212

48 MÅTT Storlek AC-GC Vikt kg H ø d* nippelmått ø d H 0, , , , , , DIMENSIONERING Angivna data är riktvärden GC UTELUFT Totaltryckfall i Pa Rekoenderat arbetsområde 35 Riktvärden ljudeffektnivå i d(a) Luftflöde i l/s Luftflöde i m³/h Totaltryckfall i Pa GC AVLUFT Rekoenderat arbetsområde Riktvärden ljudeffektnivå i d(a) Luftflöde i l/s Luftflöde i m³/h Ljud- och tryckmätningar utförda av Sveriges Tekniska Forskningsinstitut. 213

49 AC Garantiplåt å r s g a r a n ti GÄLGALLER AC GP GÄLGALLER Ange alltid gallermått bredd x höjd ANVÄNDNING AC-GP är ett plant gälgaller utvecklad för att användas som avluft- eller uteluftdon vid självdragsventilation. UTFÖRANDE: AC-GP tillverkas vanligen i abc-garantiplåt. AC-GP är försedd med ett insektssäkert plastnät. EXEMPEL ESKRIVNINGSTEXT Gälgaller AC-GP av AC Ventilationsprodukter A fabrikat. Storlek 0x0, utförd i abc Garantiplåt i korrosivitetsklass C4. Kulör: Tegelröd SKÖTSEL/UNDERHÅLL Gälgaller med insektsnät kan efter tid bli igensatta av pollen, frön etc. Rengör regelbundet. SVART ZINKGRÅ TEGELRÖD VIT RUN MÖRKRÖD AZ KOPPAR 214

50 MÅTT Storlek AC-GP Vikt kg H 1x1 0, x0 0, x2 0, x0 0,5 0 0 H DIMENSIONERING Angivna data är riktvärden GP GF UTELUFT 1*1 0*0 2*2 0*0 Totaltryckfall i Pa Rekoenderat arbetsområde Riktvärden ljudeffektnivå i d(a) Luftflöde i l/s Luftflöde i m³/h Totaltryckfall i Pa GP GF AVLUFT Rekoenderat arbetsområde 1*1 0*0 2*2 0* Riktvärden ljudeffektnivå i d(a) Luftflöde i l/s Luftflöde i m³/h Ljud- och tryckmätningar utförda av Sveriges Tekniska Forskningsinstitut. 2

51 AC Garantiplåt å r s g a r a n ti GÄLGALLER AC GF GÄLGALLER Ange alltid gallermått bredd x höjd ANVÄNDNING AC-GF är ett gälgaller med kvadratisk anslutning utvecklad för att användas som uteluft- eller avluftdon vid självdragsventilation. UTFÖRANDE AC-GF tillverkas vanligen i abc Garantiplåt. AC-GF är försedd med en kvadratisk montageram utförd i förzinkad plåt samt med insektssäkert plastnät. EXEMPEL ESKRIVNINGSTEXT Gälgaller AC-GF av AC Ventilationsprodukter A fabrikat. Storlek 0x0, utförd i abc Garantiplåt i korrosivitetsklass C4. Kulör:Tegelröd SKÖTSEL/UNDERHÅLL Gälgaller med insektsnät kan efter tid bli igensatta av pollen, frön etc. Rengör regelbundet. 216

52 MÅTT Storlek AC-GF Vikt kg H *D D H 1x1 0, x0 0, x2 0, x0 0, * Håltagningsmått: +5 DIMENSIONERING Angivna data är riktvärden GP GF UTELUFT 1*1 0*0 2*2 0*0 Totaltryckfall i Pa Rekoenderat arbetsområde Riktvärden ljudeffektnivå i d(a) Luftflöde i l/s Luftflöde i m³/h Totaltryckfall i Pa GP GF AVLUFT Rekoenderat arbetsområde 1*1 0*0 2*2 0* Riktvärden ljudeffektnivå i d(a) Luftflöde i l/s Luftflöde i m³/h Ljud- och tryckmätningar utförda av Sveriges Tekniska Forskningsinstitut. 217

53 TRÅDNÄTSGALLER AC TRS STANSAT TRÅDNÄTSGALLER Ange alltid gallermått bredd x höjd ANVÄNDNING AC-TRS användas som skyddsgaller vid öppna kanaländar, överluftsöppningar och som beröringsskydd vid till exempel fläktar och spjäll. UTFÖRANDE AC-TRS är som standard stansad med hål. Kan även fås med 5,, 35 hål. AC-TRS finns i tre olika utföranden: -ram -plan kant -gejdkant EXEMPEL ESKRIVNINGSTEXT VVS AMA QM.32/QMF.32 Stansat Trådnätsgaller AC-TRS av AC Ventilationsprodukter A fabrikat utförd med plan kant. Storlek 0X0, utförd i aluzink i korrosivitetsklass C4. AC-TRS RAM AC-TRS PLAN AC-TRS PG SKÖTSEL Kontrollera behov av rengöring en gång per år. STORLEK Finns i storlekarna från 0x0-00x00 i steg om 0. xh kan kombineras valfritt. 218

54 H DIMENSIONERING Angivna data är riktvärden TRS UTELUFT: 45 Totaltryckfall i Pa Rekoenderat arbetsområde 35 Riktvärden ljudeffektnivå i d(a) 5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 Lufthastighet genom anslutningsarea i m/s TRS AVLUFT: Pa i Totaltryckfall Rekoenderat arbetsområde Riktvärden ljudeffektnivå i d(a) 5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 Lufthastighet genom anslutningsarea i m/s Ljud- och tryckmätningar utförda av Sveriges Tekniska Forskningsinstitut. 219

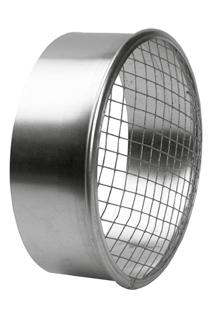

55 TRÅDNÄTSGALLER AC TRN TRÅDNÄTSGALLER AC TRM TRÅDNÄTSGALLER AC TRNF STANSAT NÄTGALLER ANVÄNDNING AC-TRN/TRM/TRNF användas som skyddsgaller vid öppna kanaländar, överluftsöppningar och som beröringsskydd vid till exempel fläktar och spjäll. AC-TRN är ett cirkulärt trådnätsgaller med nippel-mått i spirostandard. AC-TRM är likadant men med muffmått i spirostandard. AC-TRNF har istället för trådnätsgaller ett stansat nätgaller med fläns. UTFÖRANDE Förzinkad stålplåt och smådjurssäkert trådnätsgaller/stansat nätgaller. Maskvidd 12 för korrosivitetsklass C3. SKÖTSEL Kontrollera behov av rengöring en gång per år. EXEMPEL ESKRIVNINGSTEXT VVS AMA QM.32/QMF.32 Trådnätsgaller AC-TRN av AC Ventilationsprodukter A fabrikat. Storlek 0, utförd i förzinkat. Korrosivitetsklass C3. TRN med nippelmått TRM med muffmått TRNF med nippelmått och flänskant 2

56 MÅTT Storlek AC- TRN/TRM/TRNF DIMENSIONERING Vikt kg *D *d 0,5 0 0, , , , , TRM OCH TRN UTELUFT/AVLUFT: Angivna data är riktvärden * AC-TRN: Nippelmått * AC-TRM: Muffmått *AC-TRNF: Nippelmått AC-TRN AC-TRM AC-TRNF d D d 12 Totaltryckfall i Pa Luftflöde i l/s Luftflöde i m³/h TRNF UTELUFT/AVLUFT Totaltryckfall i Pa Luftflöde i l/s Luftflöde i m³/h Ljud- och tryckmätningar utförda av Sveriges Tekniska Forskningsinstitut. 221

57 AC Garantiplåt å r s g a r a n ti COMIDON INDUSTRI AC CDI COMIDON UTELUFTS/AVLUFTSDON Lättmonterad: Anslut mot rör och skruva fast i sidorna. ANVÄNDNING Kombinerat utelufts-/avluftsdon för väggmontage. UTFÖRANDE Avluften evakueras horisontellt via ett cirkulärt trådnätsgaller på donets front. Via ett trådnätsgaller i donets undersida tas uteluften in, konstruktionen förhindrar kortslutning mellan avluft/uteluft samtidigt som risken för vattenmedryckning på uteluften effektivt förhindras. AC-CDI är vändbar för höger- eller vänsterutförande. EXEMPEL ESKRIVNINGSTEXT VVS AMA QM.2/QMF.2 Utelufts-/avluftsdon AC-CDI av AC Ventilationsprodukter A fabrikat. Storlek 0, utförd i abc Garantiplåt i korrosivitetsklass C4. SKÖTSEL Kontrollera behov av rengöring en gång per år. Medryckning av aerosoler och pudersnö eller isbildning kan inte uteslutas vid ogynnsaa förhållanden. 222

58 MÅTT C Storlek AC-CDI Zinkgrå A C Ø d nippelmått CC Ø d AVLUFT UTELUFT CC A DIMENSIONERING Angivna data är riktvärden CDI UTELUFT Totaltryckfall i Pa Rekoenderat arbetsområde Luftflöde i l/s Luftflöde i m³/h Totaltryckfall i Pa CDI AVLUFT Rekoenderat arbetsområde Riktvärden ljudeffektnivå i d(a) Luftflöde i l/s Luftflöde i m³/h 223

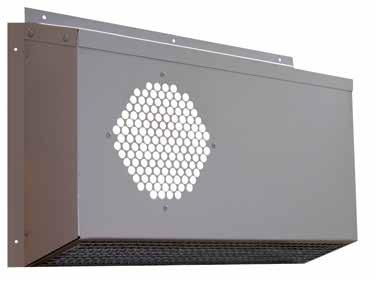

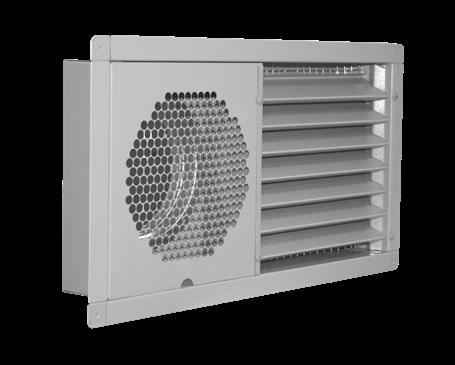

59 AC Garantiplåt å r s g a r a n ti COMIDON INDUSTRI / KOMFORT AC CDF COMIDON UTELUFTS/AVLUFTSDON Vändbar för höger eller vänsterutförande. ANVÄNDNING Kombinerat utelufts-/avluftsdon för väggmontage. UTFÖRANDE Avluften evakueras horisontellt via ett cirkulärt trådnätsgaller på donets front. Via ett trådnätsgaller i donets undersida tas uteluften in, konstruktionen förhindrar kortslutning mellan avluft/uteluft samtidigt som risken för vattenmedryckning på uteluften effektivt förhindras. AC-CDF är vändbar för höger- eller vänsterutförande. EXEMPEL ESKRIVNINGSTEXT VVS AMA QM.2/QMF.2 Utelufts-/avluftsdon AC-CDF av AC Ventilationsprodukter A fabrikat. Storlek 0, utförd i abc Garantiplåt i korrosivitetsklass C4. SKÖTSEL Kontrollera behov av rengöring en gång per år. Medryckning av aerosoler och pudersnö eller isbildning kan inte uteslutas vid ogynnsaa förhållanden. 224

60 MÅTT Storlek AC-CDF Zinkgrå A C Ø d nippelmått CC Ø d C AVLUFT CC A UTELUFT DIMENSIONERING Angivna data är riktvärden Totaltryckfall i Pa CDF UTELUFT Rekoenderat arbetsområde 1 1 Ljudeffektnivå i d(a) Luftflöde i l/s Luftflöde i m³/h Totaltryckfall i Pa CDF AVLUFT Rekoenderat arbetsområde Riktvärden ljudeffektnivå i d(a) Luftflöde i l/s Luftflöde i m³/h 2

61 AC Garantiplåt å r s g a r a n ti COMIDON INDUSTRI / KOMFORT AC CDS COMIDON UTELUFTS/AVLUFTSDON Nyhet! Favorit i repris! P.g.a. stor efterfrågan på vår problemlösare AC-CDS så finns nu åter i vårt sortiment. ANVÄNDNING Kombinerat utelufts-/avluftsdon för infällt väggmontage. UTFÖRANDE Avluften evakueras horisontellt via ett cirkulärt trådnätsgaller på donets front. Via ett ytterväggsgaller tas uteluften in. AC-CDS är vändbar genom att lossa insatserna alternativt kan den beställas för höger- eller vänsterutförande. EXEMPEL ESKRIVNINGSTEXT Utelufts-/avluftsdon AC-CDS av AC Ventilationsprodukter A fabrikat. Storlek 1, utförd i abc Garantiplåt i korrosivitetsklass C4. SKÖTSEL Kontrollera behov av rengöring en gång per år. Medryckning av aerosoler och pudersnö eller isbildning kan inte uteslutas vid ogynnsaa förhållanden. 226

62 MÅTT Storlek AC-CDS H C D H C D DIMENSIONERING Angivna data är riktvärden CDS UTELUFT 1 1 Totaltryckfall i Pa Rekoenderat arbetsområde Riktvärden ljudeffektnivå i d(a) Luftflöde i l/s Luftflöde i m³/h CDS AVLUFT Totaltryckfall i Pa Rekoenderat arbetsområde 35 Riktvärden ljudeffektnivå i d(a) Luftflöde i l/s Luftflöde i m³/h 227

63 AC Garantiplåt å r s g a r a n ti COMIDON INDUSTRI / KOMFORT AC CDV VERTIKALT COMIDON UTELUFTS/AVLUFTSDON ANVÄNDNING Kombinerat stående utelufts-/avluftsdon för väggmontage. UTFÖRANDE Avluften evakueras horisontellt via ett cirkulärt trådnätsgaller på donets front. Via ett trådnätsgaller i donets undersida tas uteluften in, konstruktionen förhindrar kortslutning mellan avluft/uteluft samtidigt som risken för vattenmedryckning på uteluften effektivt förhindras. EXEMPEL ESKRIVNINGSTEXT VVS AMA QM.2/QMF.2 Utelufts-/avluftsdon AC-CDV av AC Ventilationsprodukter A fabrikat. Storlek 0, utförd i abc Garantiplåt i korrosivitetsklass C4. SKÖTSEL Kontrollera behov av rengöring en gång per år. Medryckning av aerosoler och pudersnö eller isbildning kan inte uteslutas vid ogynnsaa förhållanden. 228

64 COMIDON INDUSTRI/KOMFORT MÅTT AC-CDV måttanpassas enligt önskemål. Vid beställning, ange CC-mått och flöde l/s. CC-mått Ange: Ange: CC-mått flöde l/s A MÅTT Ange: A C C 229

65 AC Garantiplåt å r s g a r a n ti COMIDON OSTAD AC CDK COMIDON UTELUFTS/AVLUFTSDON åda kanalerna kan användas för avluft eller uteluft. ANVÄNDNING Kombinerat utelufts-/avluftsdon för väggmontage. UTFÖRANDE Via trådnätsgaller i donets sidor tas uteluften in och avluften evakueras. Konstruktionen förhindrar kortslutning mellan avluft/uteluft. åda kanalerna kan användas för avluft eller uteluft. EXEMPEL ESKRIVNINGSTEXT VVS AMA QM.2/QMF.2 Utelufts-/avluftsdon AC-CDK av AC Ventilationsprodukter A fabrikat. Storlek 1, utförd i abc Garantiplåt i korrosivitetsklass C4. SKÖTSEL Kontrollera behov av rengöring en gång per år. Medryckning av aerosoler och pudersnö eller isbildning kan inte uteslutas vid ogynnsaa förhållanden. 2

66 MÅTT Storlek AC-CDK A Ø d nippelmått CC Ø d DIMENSIONERING Angivna data är riktvärden CC A CDK UTELUFT 1 1 Totaltryckfall i Pa Rekoenderat arbetsområde Luftflöde i l/s Luftflöde i m³/h CDK AVLUFT 1 1 Totaltryckfall i Pa Rekoenderat arbetsområde Luftflöde i l/s Luftflöde i m³/h 231

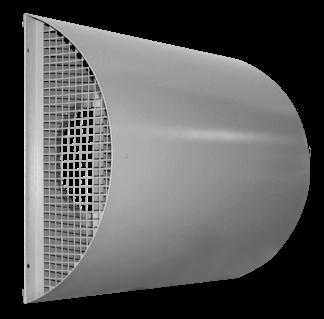

67 AC Garantiplåt å r s g a r a n ti COMIDON OSTAD AC CDR COMIDON UTELUFTS/AVLUFTSDON åda kanalerna kan användas för avluft eller uteluft. ANVÄNDNING Kombinerat utelufts-/avluftsdon för väggmontage. UTFÖRANDE Via trådnätsgaller i donets sidor tas uteluften in och avluften evakueras. Konstruktionen förhindrar kortslutning mellan avluft/uteluft. åda kanalerna kan användas för avluft eller uteluft. EXEMPEL ESKRIVNINGSTEXT VVS AMA QM.2/QMF.2 Utelufts-/avluftsdon AC-CDR av AC Ventilationsprodukter A fabrikat. Storlek 1 utförd i abc Garantiplåt i korrosivitetsklass C4. SKÖTSEL Kontrollera behov av rengöring en gång per år. Medryckning av aerosoler och pudersnö eller isbildning kan inte uteslutas vid ogynnsaa förhållanden. 232

68 MÅTT Storlek AC-CDR A Ø d nippelmått CC Ø d DIMENSIONERING CC A Angivna data är riktvärden CDR UTELUFT 1 1 Totaltryckfall i Pa Rekoenderat arbetsområde Luftflöde i l/s Luftflöde i m³/h CDR AVLUFT 1 1 Totaltryckfall i Pa Rekoenderat arbetsområde Luftflöde i l/s Luftflöde i m³/h 233

69 AC Garantiplåt å r s g a r a n ti VÄGGDON OSTAD AC VDR VÄGGDON UTELUFTS/AVLUFTSDON ANVÄNDNING Utelufts eller avluftsdon för väggmontage. UTFÖRANDE Via trådnätsgaller i donets sidor tas uteluften in eller avluften evakueras. SKÖTSEL Kontrollera behov av rengöring en gång per år. Medryckning av aerosoler och pudersnö eller isbildning kan inte uteslutas vid ogynnsaa förhållanden. EXEMPEL ESKRIVNINGSTEXT VVS AMA QM.2/QMF.2 Utelufts-/avluftsdon AC-VDR av AC Ventilationsprodukter A fabrikat. Storlek 1, utförd i abc Garantiplåt i korrosivitetsklass C4. 234

70 C MÅTT Storlek AC-VDR A C Ø d nippelmått Ø d A DIMENSIONERING Angivna data är riktvärden VDR UTELUFT 1 d(a) 1 Totaltryckfall i Pa Rekoenderat arbetsområde Luftflöde i l/s Luftflöde i m³/h VDR AVLUFT 1 1 Totaltryckfall i Pa Rekoenderat arbetsområde Luftflöde i l/s Luftflöde i m³/h 235

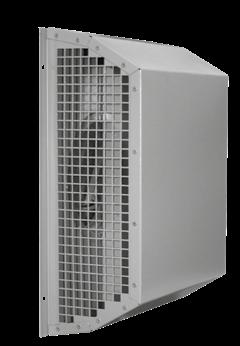

71 AC Garantiplåt å r s g a r a n ti VÄGGDON OSTAD AC VDK VÄGGDON UTELUFTS/AVLUFTSDON ANVÄNDNING Utelufts-/avluftsdon för väggmontage. UTFÖRANDE Via trådnätsgaller i donets sidor tas uteluften in och avluften evakueras. Konstruktionen förhindrar kortslutning mellan avluft/uteluft. EXEMPEL ESKRIVNINGSTEXT VVS AMA QM.2/QMF.2 Utelufts-/avluftsdon AC-VDK av AC Ventilationsprodukter A fabrikat. Storlek 1, utförd i abc Garantiplåt i korrosivitetsklass C4. SKÖTSEL Kontrollera behov av rengöring en gång per år. Medryckning av aerosoler och pudersnö eller isbildning kan inte uteslutas vid ogynnsaa förhållanden. 236

72 C MÅTT Storlek AC-VDK A C Ø d nippelmått Ø d A DIMENSIONERING Angivna data är riktvärden VDK UTELUFT 1 1 Totaltryckfall i Pa Rekoenderat arbetsområde d(a) Luftflöde i l/s Luftflöde i m³/h VDK AVLUFT 1 1 Totaltryckfall i Pa Rekoenderat arbetsområde Luftflöde i l/s Luftflöde i m³/h 237

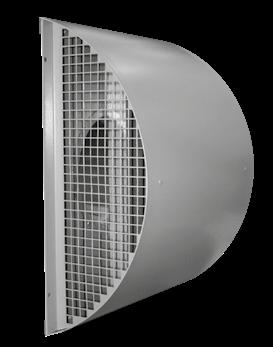

73 YTTERVÄGGSKÅPA AC VD YTTERVÄGGSKÅPA FÖR AVLUFT Kan även levereras i lackerat utförande. ANVÄNDNING Avluftsdon för väggmontage. UTFÖRANDE Utförs som standard i förzinkat. Kan även lackeras. SKÖTSEL Kontrollera behov av rengöring en gång per år. EXEMPEL ESKRIVNINGSTEXT VVS AMA QMF.2 Ytterväggskåpa AC-VD av AC Ventilationsprodukter A fabrikat. Storlek 1, utförd i förzinkat. Korrosivitetsklass C3. Lackad i kulör tegelröd. 238

74 MÅTT Storlek AC-VD Ø d nippelmått Ø D Ø d Ø D DIMENSIONERING Angivna data är riktvärden Totaltryckfall i Pa VD AVLUFT Rekoenderat arbetsområde Riktvärden ljudeffektnivå i d(a) Luftflöde i l/s Luftflöde i m³/h 239

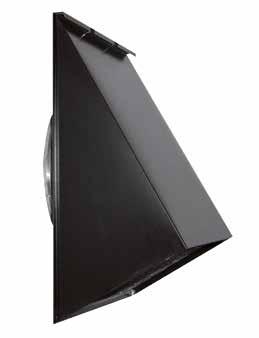

75 AC Garantiplåt å r s g a r a n ti YTTERVÄGGSKÅPA AC VK UTELUFT/AVLUFT ANVÄNDNING AC-VK är ett väderskydd för uteluftintag på fasader med lågt tryckfall och mycket god avskiljningsförmåga av regn och snö. UTFÖRANDE Den stansade nätinsatsen är i standardutförande stansad med hål. Nätinsatsen är konstruerad för maximal fri area i förhållande till nominell öppningsarea. AC VK tillverkas vanligen i abc Garantiplåt i korrosivitetsklass C4. EXEMPEL ESKRIVNINGSTEXT VVS AMA QM.2 AC-VK av AC Ventilationsprodukter A fabrikat. Storlek cirkulär anslutning 2. Stansad nätinsats med hål. Utförande i abc Garantiplåt i korrosivitetsklass C4. Kulör enligt Arkitekt. 2

76 MÅTT Rekoendationen i tabellen är gjord enligt låg hastighet genom fri area och rekoendation i diagraet är gjord enligt lågt tryckfall. Ø d C Storlek Anslutning Cirkulär Ø AC-VK A C Rek. flöde vid 1,5 m/s uteluftshastighet genom fri area på nätet A DIMENSIONERING Angivna data är riktvärden VK UTELUFT Totaltryckfall i Pa Rekoenderat arbetsområde Ljudeffektnivå i d(a) Luftflöde i l/s Luftflöde i m³/h VK AVLUFT Totaltryckfall i Pa Rekoenderat arbetsområde Ljudeffektnivå i d(a) Luftflöde i l/s Luftflöde i m³/h 241

77 AC Garantiplåt å r s g a r a n ti VÄDERKÅPA AC VKA VÄDERKÅPA FÖR UTELUFT A-klass A-KLASS Den europeiska standarden EN 1 specificerar en metod för mätning av vattenavskiljning och prestanda för galler med hjälp av simulerande regn och vindtryck. Testresultatet delas upp i A,, C klass där A-klass står för högsta klass. ANVÄNDNING AC-VKA är ett väderskydd för uteluftintag på fasader med lågt tryckfall och mycket god avskiljningsförmåga av regn och snö. UTFÖRANDE Kåpan består av skärm och demonterbar nätinsats. Nätinsatsen är i standardutförande stansad med hål och är konstruerad för maximal fri area i förhållande till nominell öppningsarea och kan förses med elavfrostning. Kåpan kan utrustas med backspjäll alternativt uteluftsspjäll för manuell eller motoriserad avstängning. AC VÄDERKÅPA tillverkas vanligen i abc Garantiplåt i korrosivitetsklass C4. SKÖTSEL/UNDERHÅLL Kontrollera behov av rengöring en gång per år. Medryckning av pudersnö eller isbildning kan inte uteslutas vid ogynnsaa förhållanden. EXEMPEL ESKRIVNINGSTEXT VVS AMA QM.2 AC-VKA av AC Ventilationsprodukter A fabrikat. Storlek cirkulär anslutning 0. Stansad nätinsats med hål. Utförande i abc Garantiplåt i korrosivitetsklass C4. Kulör enligt Arkitekt. TILLEHÖR Stansad nätinsats Förfilter 0 Inbrottsgaller AC-I ackspjäll uteluft Uteluftspjäll Handreglage alt. avstängning med fjäderåtergångsmotor Elavfrostning 242

78 MÅTT Storlek Anslutning Cirkulär Ø Storlek Anslutning Kvadratisk F A C 3 0x x x x x x x 75 *Produkten kan anpassas till olika kanalanslutningar i specialutförande VATTENAVSKILJNING KLASSER Klass Vattenavskiljningseffektivitet A 1 till 0,99 0,75 0,989 till 0,95 3,75 C 0,949 till 0,8,00 D Under 0,8 Mer än,00 Liter (h x m²) 16,00 14,00 12,00,00 8,00 6,00 4,00 2,00 0,00 Tillåten vatten-medryckning 0,75 3,75 Maximum tillåten vatten medryckning av simulerat regn i l(h*m2),00 A-klass -klass C-klass DIMENSIONERING Tester har utförts med 13 m/s vind och 75 l/h simulerat regn per kvadrat meter galler anslutningsarea. Under tester har uteluftsflödet genom galler stegvis ökat. 13 m/s vind har en vindstyrka 6 på beaufort skalan (,8-13,8) AC-VKA UTELUFT OCH AVLUFT: d(a) d(a) Riktvärden ljudeffektnivå i d(a) d(a) Totaltryckfall i Pa d(a) d(a) d(a) Rekoenderat arbetsområde enligt ra energival Enligt EN 1:01 AC-VKA behåller vattenavskilj ningsgrad klass A över Pa i totaltryckfall (testat vid uteluft) d(a) 5 0,5 1 1,5 2 2,5 3 3,5 4 4, Lufthastighet genom kanal anslutning area i m/s Testat av VTT Finland 243

79 INROTTSGALLER AC IZ INROTTSGALLER Nyhet! Certifierat av RISE enligt Svensk stöldskyddsförening SSF 012 utgåva 3 Klass 3 samt EN 1627:11 RC 3 ANVÄNDNING AC-IZ är ett inbrottsgaller som går att få i rektangulärt eller cirkulärt utförande för montage i ventilationskanal, takgenomföring eller vägg. UTFÖRANDE Utförande i rostfritt stål, korrosivitetsklass C5 med låga tryckfall på grund av sin konstruktion. Anpassad för invändigt montage i angivna mått enligt tabell nedan. Montageutföranden för kanal, vägg och takgenomföring. Vid montage på vägg levereras flänsat utförande. Om den totala vikten överskrider kg, levereras gallret i delat utförande. yggdjup: 1. TESTER AC-IZ är provat och godkänt av RISE (tidigare SP Sveriges Tekniska Forskningsinstitut) enligt: Svensk Stöldskydds Förening SSF 012 utgåva 3, klass3 testrapport 8P0335 EN 1627:11 RC 3, testrapport 8P0335A SKYDDSKLASSER I normen SSF 0 Inbrottsskydd byggnader och lokaler definieras tre nivåer på inbrottsskydd, skyddsklass 1, 2 och 3 där skyddsklass 3 avser den högsta nivån. Nivåerna är anpassade efter verksamhetens skyddsvärde, mängd begärlig eller stöldbegärlig egendom/tillgångar och andra riskfaktorer. Skyddsklass 1: Ingen eller låg mängd begärlig egendom Skyddsklass 2: Mer begärlig eller delvis stöldbegärlig egendom Skyddsklass 3: Stöldbegärlig egendom/tillgångar och/ eller högre skyddsvärde Källa: Stöldskyddsföreningen EXEMPEL ESKRIVNINGSTEXT P-märkt inbrottsgaller AC-IZ ø 0 av AC Ventilationsprodukter A fabrikat SSF 012 utgåva 3, klass 3 och EN1627:11 RC 3. Korrosivitetsklass C5. Certifierat av RISE enligt Svensk stöldskyddsförening SSF 012 utgåva 3 Klass 3 samt EN 1627:11 RC 3 244

80 INROTTSGALLER Vikt enligt storlek (rektangulärt utförande) H Storlek cirkulärt Ø d nippelmått Storlek avser invändigt montage i kanal DIMENSIONERING AC-IZ UTELUFT/AVLUFT: 2 Totaltryckfall i Pa ,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7, Lufthastighet genom anslutningskanal i m/s 245

81 VENTILER AC TV TALLRIKSVENTIL ANVÄNDNING Tallriksventil för frånluft/tilluft. UTFÖRANDE Vitlackerad stålplåt. Storlek AC-TV Vikt kg 0,3 0,3 0,3 0,5 0,5 AC TRV SJÄLVREGLERANDE TALLRIKSVENTIL ANVÄNDNING Självreglerande tallriksventil för frånluft/tilluft som regleras med inbyggd temperaturmätare. UTFÖRANDE Vit plast Storlek AC-TRV Vikt kg 0,4 0,4 0,4 0,6 AC TFF TILLUFTSVENTIL ANVÄNDNING Tilluftsventil, kondensisolerad tallrik. UTFÖRANDE Vitlackerad stålplåt TILLEHÖR Ram Storlek AC-TFF Vikt kg 0,3 0,3 0,5 0,5 246

82 TÄCKPLÅTAR AC EFF FRÅNLUFTSVENTIL ANVÄNDNING Frånluftventil. UTFÖRANDE Vitlackerad stålplåt Storlek AC- EFF Vikt kg 0,3 0,3 0,3 0,5 0,5 TILLEHÖR Ram AC TP TÄCKPLÅTAR ANVÄNDNING Täckplåt för intäckning då rör och kanaler går genom vägg eller tak. UTFÖRANDE Utförd i 0,7 förzinkad stålplåt korrosivitetsklass C3. Är försedda med fästhål i hörnen. Utförda i FZ Alt. vitlackerad. EXEMPEL ESKRIVNINGSTEXT Täckplåt AC-TP 0*1-0 FZ Ytbehandling Lack vit. ENÄMNING 0*1-0 FZ - LACK VIT 0*1-1 FZ - LACK VIT 2*2-0 FZ - LACK VIT 2*2-1 FZ - LACK VIT 2*2-1 FZ - LACK VIT 2*2-0 FZ - LACK VIT 0*0-0 FZ - LACK VIT 0*0-1 FZ - LACK VIT 0*0-1 FZ - LACK VIT 2*0 FZ 2*0 FZ - LACK VIT 0*0 FZ 0*0 FZ - LACK VIT 0*0 FZ 0*0 FZ - LACK VIT 0*0 FZ 0*0 FZ - LACK VIT 0*0 FZ 0*0 FZ - LACK VIT 247

83 AC Ventilationsprodukter A Industrigatan 6, 4 62 orås info@abcvent.se abcvent.se
