1 PRODUKT GUIDE ABC-TH Bostad avlufts/uteluftshuv se s.16 Ett urval av vårt sortiment med snabbvalsdiagram ABC-FJ Industri avluftshuv se s.19 ABC-GHA Bostad avluftshuv se s.18 ABC-YGWPA Väderskydd för uteluft se s.33 ABC-CR60 1S Brand/Brandgasspjäll se s.56 ABC-VAV MP/Modbus Variabel/Konstantflödesdon se s.44 ABC-Firebox Fördelningslåda med backströmningsskydd se s.59 HUVAR TG GALLER SPJÄLL BRAND

2 VÄLKOMMEN TILL OSS! ABC Ventilationsprodukter AB är ett av de ledande företagen i Norden på utveckling, tillverkning och marknadsföring av ventilationsprodukter för att ta in/ut, reglera och rena luft. Företaget har levererat prelackerade takhuvar, ytterväggsgaller, spjäll, brandsystem och filterskåp de senaste 40 åren till alla typer av ventilationssystem i Norden. Vi är idag ca 100 personer och finns i moderna lokaler på Ramnaslätts industriområde i Borås. VÅR AFFÄRSIDÉ Vi ska utveckla, tillverka och marknadsföra takhuvar, galler, spjäll och filterskåp med bra energival till föreskrivare, entreprenörer och återförsäljare i Norden. VÅR VISION Vi ska vara snabbast i Norden på att leverera ventilationsprodukter med den bästa prestandan! SNABBBVALSGUIDE Denna produktguide är ett särtryck ur huvudkatalogen där vi har samlat en stor del av vårt lagersortiment inom huvar, galler, spjäll och brandspjäll. Detta för att ni lättare ska få en överblick över produkterna. De produkter som finns i lager är markerade med grönt i storlekstabellerna. Alla huvar har snabbvalsdiagram. För priser, se bifogad prislista. ABC Ventilationsprodukter AB Industrigatan Borås Tel: info@abcvent.se abcvent.se

3 INNEHÅLL FÖRETAGET Snabbvalsdiagram Prelackproduktion Material Korrosivitetsklasser Kulörkarta Garantiplåt HUVAR Allmänt om takhuvar Översikt Standard Bostadshuvar Traditionella Industri Självdrag TAKGENOMFÖRINGAR Översikt TG Enkelhuvar TGC kombihuv TGTH Tillbehör GALLER KÅPOR VÄGGDON Allmänt om galler Översikt Ytterväggsgaller Gälgaller, Trådnätsgaller Combidon, Väggdon, väggkåpor SPJÄLL Allmänt om spjäll Översikt Jalusislutare Rektangulära/Cirkulära/ Backspjäll VAV-Spjäll VAV tillbehör Ställdon BRANDSPJÄLL Allmänt om brand System för brand Översikt Brandgasspjäll Brand/Brandgasspjäll Backspjäll/Backströmningsskydd Styr & övervakning Försäljningsvillkor BRAND PRODUKTER 3

4 SNABBVALSDIAGRAM Snabbvalsdiagram är förenklade dimensioneringsdiagram. Snabbvalsdiagram ger inte lika exakt information som ett dimensioneringsdiagram men det ger uppfattning om vilken storlek på produkt du bör välja. I vänstra delen av varje fält är tryckfall, ljudeffektnivå och hastighet över fri area låg. I högra delen av varje fält är tryckfall, ljudeffektnivå och hastighet över fri area högre. SNABBVALSDIAGRAM CHZ COMBIHUV AVLUFT OCH UTELUFT CHZ 200 CHZ 300 CHZ 400 CHZ 500 CHZ 600 CHZ 800 CHZ 1600 CHZ 1400 CHZ 1200 CHZ Luftflöde i l/s Luftflöde i m³/h Vi tredjepartstestar våra produkter hos RISE (Tidigare Sveriges tekniska forskningsinstitut SP.) 4

5 PRELACKPRODUKTION ABC Prelackproduktion innebär ett obrutet produktionsflöde från ABC Garantiplåt till färdig produkt genom stansning, bockning, montering och leverans. Processen ger väsentligt kortare ledtider samt en effektiv och miljövänligare produktion för såväl inre som yttre miljö. STANSNING & KLIPPNING Processen inleds med stansning av abc Garantiplåt i rätt kulör i en modern och automatiserad maskinpark som är anpassad för kundorderstyrd produktion för enstycks eller serieproduktion. BOCKNING I nästa steg förbereds produkterna för montage genom bockning och kantpressning. MONTERING Efter bockning återstår endast montering som sker med olika metoder som att falsa, nita och skruva. Våra produkter är utvecklade för Prelackproduktion med abc Garantiplåt och vårt mål är att producera utan svetsning i dessa processer. Detta ger fördelar med mindre skador på ytskikt och en bra arbetsmiljö. LEVERANS Efter montering är våra produkter klara för leverans och vi använder endast miljöcertifierade transportbolag.i jämförelse med traditionell produktion måste man i detta skede i tillverkningen fortsätta processen med transporter till lackering, väntetid och hantering i flera led till innan man kan leverera. Vi har arbetat med att utveckla och Prelackproducera takhuvar och ytterväggsgaller i abc Garantiplåt i över 25 års tid utan kända reklamationer på färgbeläggningen! 5

6 MATERIAL 15 ABC Garantiplåt å r s g a r a n ti MATERIALSYMBOLER Vid produkterna markeras lämpliga tillverkningsmaterial med följande symboler. 15 ABC Garantiplåt å r s g a r a n ti abc Garantiplåt Med abc Garantiplåt får man system i ett helhetstänkande där takhuvar, ytterväggsgaller, byggplåt, vattenavrinning och garnering åldras lika och genom tiden överensstämmer i kulörer. abc Garantiplåt har en färgbeläggningsgaranti på 15 år och uppfyller korrosivitetsklass C4. Basmaterial i abc Garantiplåt: Färgbelagd tunnplåt enligt SS-EN med zinkviktsklass Z275. FÖRZINKAT Plåten består av en stålkärna som metalliseras genom varmförzinkning. Z275, korrosivitetsklass C3. ALUZINK En annan metod för metallisering av stålplåt än varmförzinkning är att belägga plåten med en blandning av zink, aluminium och kisel. Beläggningen har ett större motstånd mot allmänkorrosion än vad ett rent zinkskikt kan åstadkomma. Därför används aluzinkplåten även utan målningsbehandling. AZ185, korrosivitetsklass C4. ROSTFRI STÅLPLÅT Egenskaperna hos rostfria stål bestäms huvudsakligen av stålens struktur och legerings-tillsatser. EN (SS 2333) Korrosivitetsklass C5. SYRAFAST ROSTFRI STÅLPLÅT Den syrafasta stålplåten vi använder är EN (SS 2348). KOPPAR Koppar är ett både klassiskt och exklusivt material. Tack vare mjukheten och formbarheten har materialet genom tiderna använts för framstående byggnader, ofta i kombination med komplicerade utsmyckningar. Numera har kopparplåtens användningsområden breddats, bland annat tack vare materialets goda korrosionsegenskaper. ALUMINIUM Korrosionshärdigheten hos aluminium är mycket god. När aluminium exponeras i luft bildas spontant ett väl vidhäftande och hårt oxidskikt. Trots det goda korrosionsmotståndet förekommer det ofta att man av estetiska skäl väljer att lackera aluminiumplåten. Aluminium bör inte utsättas för kontakt med kalk, puts, betong eller liknande alkaliska produkter. RHEINZINK/TITANZINK Titanzinkplåt har en yta med en karakteristisk blank metallyta. Utomhusexponerad zink får med tiden en vacker gråblå platina, olika fort beroende på lutning och väderstreck. Materialet har bra korrosionsmotstånd och är i en skicklig yrkesmans hand mycket formbart. Finns även i förpatinerat utförande. MAGNELIS Metallbeläggning för stål med 3% magnesium. Magnesiumhalten i legeringen ökar korriosonsmotståndet betydligt jämfört med andra rostskyddsbehandlingar. Magnelis ger mycket bra skydd i miljöer som är starkt alkaliska eller innehåller klorid och ammoniak. Magnelis är testat och godkänt av SP för användning i marina miljöer upp till korrosivitetsklass C5. 6

7 KORROSIVITETSKLASSER Kraven på ytbeläggning klassificeras i korrosivitetsklasserna C1 C5-M. abc Garantiplåt har en färgbeläggningsgaranti på 15 år och uppfyller klass C4 enligt BSK 07. Huvuddelen av annan byggplåt för taktäckning, och vattenavrinningssystem och fasader utförs i färgsystem som överensstämmer med abc Garantiplåt när det gäller kulörer, kulörbeständighet och glanstal. Ytbeläggning av apparater, kanaler och don m.m. skall utföras enligt tabell Q/1. Tabell Q/1 Korrosivitetsklasser enligt SS-EN ISO , BSK 07 Källa: AMA VVS & KYL 16 Korrosivitetsklass Miljönskorrosivitet Miljöexempel utomhus Miljöexempel inomhus Stålplåt varmvalsad och kallvalsad Varmförzinkad stålplåt Stålplåt metalliserad med aluminium-zink (AlZn) Aluminiumplåt Rostfritt stål C1 Mycket låg Uppvärmda utrymmen med torr luft och obetydliga mängder föroreningar, t ex kontor, affärer, skolor, hotell. Föreskriven ytbeläggning Z200 AZ150 Ingen ytbeläggning enligt SS-EN C2 Låg Atmosfärer med låga halter av föroreningar. Lantliga områden. Icke uppvärmda utrymmen med växlande temperatur och fuktighet. Låg frekvens av fuktkondensation och låg halt luftföroreningar t ex sporthallar, lagerlokaler. A80(G/T) Z200 AZ150 Ingen ytbeläggning enligt SS-EN C3 Måttlig Atmosfärer med viss mängd salt eller måttliga mängder föroreningar. Områden med visst inflytande från kusten. Utrymmen med måttlig fuktighet och viss mängd luftföroreningar från produktionsprocesser, t ex bryggerier, mejerier, tvätterier. BG40+AT120 Z275 Z200+ min 25μm plastbeläggning AZ150 Ingen ytbeläggning enligt SS-EN C4 Hög I luft med förhöjda halter aggressiva luftföroreningar, t.ex. i en större tätort eller ett industriområde. Kustområden med måttlig mängd salt. Utrymmen med hög fuktighet och stor mängd luftföroreningar från produktionsprocesser, t ex kemiska industrier, simhallar, skeppsvarv. BG40+AM100+ AT100 Z200+ min 25μm plastbeläggning alternativt Z200+AG80+ AT80 AZ150 + min 25μm plastbeläggning alternativt AZ150+AG80+ AT80 alternativt AZ185 Ingen ytbeläggning enligt SS-EN C5-1 Mycket hög (industri) Industriella områden med hög luftfuktighet och aggressiv atmosfär. Utrymmen med nästan permanent fuktkondensation och stor mängd luftföroreningar. BG40+AM100+ AM100+AT80 Z200+AG120+ AT120 AZ150+AG100+ AM100+AT100 CG25+AM100+ AT enligt SS-EN C5-M Mycket hög (marin) Kust och offshoreområden med stor mängd salt. Utrymmen med nästan permanent fuktkondensation och stor mängd föroreningar. Lika C5-I Lika C5-I Lika C5-I CG25+AM100+ AM100+AT enligt SS-EN Förklaringar till förkortningar i tabellen A = Tvåkomponent high build epoxi B = Zinkrik epoxi enligt SS-EN ISO C = Epoxiisocyanatbaserad grundfärg G = Grundfärg M = Mellanfärg T = Täckfärg Exempel:A80(G/T) betyder grundfärg och täckfärg av high build epoxi med en total tjocklek av 80μm. 7

8 KULÖRKARTA abc Garantiplåt abc Garantiplåt ger dig 15 års färgbeläggningsgaranti! STANDARD Glans SVART 015 NCS S 9000-N, RAL 9011 MÖRKGRÅ 087 NCS S 7005-B20G, RAL 7011 ZINKGRÅ 244 NCS S 3502-B, RAL 7040 LJUSGRÅ 022 NCS S 2005-G60Y, RAL 7044 METALLIC Glans 40 SILVER METALLIC 045 NCS angivelse saknas - RAL 9006 MÖRKSILVER METALLIC 044 NCS S 5000-N - RAL 9007 KOPPAR METALLIC 778 NCS S 5020-Y40R, RAL 8003 Vi tillverkar även våra produkter i kulörer utöver vår kulörkarta. Kontakta abcvent:s försäljning för mer information. NCS och RAL avser närmaste kulör. FÄRGBELAGT STÅL KORROSIONSSKYDDAT OCH HÅLLBART UTSEENDE Grundmaterialet i färgbelagt stål är stål, belagt med tunt zink lager. Stålet väljs efter de egenskaper som bäst passar slutprodukten. Zinkbeläggningen skyddar stålet mot korrosion på två sätt. Dels är den ett skyddande skikt som håller syre och vatten borta från stålet, men den fungerar också som ett katodiskt skydd. Det betyder att i skärkanter eller vid skador i zinkbeläggningen fungerar zinken som offeranod och reagerar för att bilda skyddande blandningar som blockerar fortsatta korrosionsprocesser. Källa: SSAB VIT 001 NCS S 1002-G50Y, RAL 9002 Plåtkulörer enligt Prelaq. Garantiplåtens uppbyggnad med färgbeläggning på över- och undersida. BRUN 434 NCS S 8005-Y80R, RAL MÖRKRÖD 758 NCS S 5040-Y80R, RAL TEGELRÖD 742 NCS S 5030-Y80R, RAL 8004 ÄRGGRÖN 975 NCS S 3020-G10Y, RAL Eventuell skyddsfilm (polyeten, polypropen) 2. Täckfärg 3. Grundfärg 4. Förbehandlingsskikt 5. Metallbeläggning 6. Stålkärna 7. Grundfärg + baksidesfärg 8

9 abc Garantiplåt MILJÖPÅVERKAN HARMONISERADE FÄRGSYSTEM GARANTI KORROSIONSSKYDD TOTALEKONOMI abc Garantiplåt TM Traditionell lackering GARANTI Vid traditionell lackering lämnas normalt 2 års garanti på lackeringen. abc Garantiplåt har 15 års garanti mot flagning och onormal kulörförändring. TOTALEKONOMI Rationell prelack-produktion, korta ledtider och lång livslängd ger sammantaget den bästa totalekonomin för abc Garantiplåt i förhållande till traditionell lackering. KORROSIONSSKYDD abc Garantiplåt uppfyller korrosivitetsklass C4 enligt BSK 07, traditionell lackering som utförs på rätt sätt med förbehandling, rengöring, grund och täckfärgsmålning ger likvärdigt korrosivitetsskydd. HARMONISERADE FÄRGSYSTEM Huvuddelen av all annan byggplåt för taktäckning, vattenavrinningsystem, fasader och plåtgarnering utförs i färgsystem lika abc Garantiplåt. Det innebär att dessa färgsystem är harmoniserade med varandra med hänsyn till kulörbeständighet och glanstal. Detta ger en överlägsen estetisk livslängd i förhållande till traditionell lackering. MILJÖPÅVERKAN När du väljer abc Garantiplåt så väljer du en färgbelagd plåt som är ledande ur miljösynpunkt. Vid färgbeläggning av abc Garantiplåt återanvänds mer än 98% av alla lösningsmedel i en sluten process för värmning av torkugnar vilket minimerar miljö-belastningen och sparar resurser. Färgbeläggning av abc Garantiplåt sker i en noggrant kontrollerad och kontinuerlig process med förbehandling, rengöring och valsapplicering av färgen i flera steg, processen innebär även att det blir en väsentligt bättre arbetsmiljö för målnings-operatörer som minimerar framtida arbetsmiljö-skador i jämförelse med traditionell lackering. Interna och externa transporter minskar med abc Garantiplåt och modern prelack-teknik som tillsammans med längre livslängd minskar miljöbelastningen ytterligare.abc Garantiplåt är 100% återvinningsbart och vid omsmältning bränns färgbeläggningen och bildar då i huvudsak koldioxid och vatten som ingår naturligt i kretsloppet. 9

10 ALLMÄNT OM TAKHUVAR Takhuvar är i många fall det enda som syns utvändigt av en byggnads ventilationssystem. Materialval och kulörsystem bör väljas lika övrig byggplåt för bästa slutresultat. ABC Garantiplåt säkerställer rätt korrosivitetsklass samt att färgsystem och kulörer överensstämmer och åldras med övrig byggplåt över tid. Projektera med rätt takhuv för avsedd funktion och undvik att använda huvar avsedda för t.ex. bostadsventilation till industri/processventilation. Definition avluft: Frånluft som avlämnas i det fria. Definition uteluft: Luft i eller från det fria. Definition kombihuv: Sammanbyggd konstruktion för uteluft och avluft. Konstruktionen på huvar för avluft och uteluft skiljer sig för att uppnå önskad egenskap och funktion samtidigt som man eftersträvar ett estetiskt slutresultat avseende form, materialval och färg. ENERGIFÖRLUSTER Det finns ett samband mellan hög utloppshastighet och högt tryckfall som ger energiförluster. Sträva alltid efter lösningar med så lågt tryckfall som möjligt med hänsyn till framtida energikostnader. Vid projektering av industri/processventilation är det dock ofta nödvändigt att räkna med dessa energiförluster för att uppnå rätt funktion med kastlängd. LJUD Vanligen understiger huvens egenljudalstring anläggningens fläktljud och orsakar inte ljudproblem. Ljudutbredning vid olika avstånd från ljudkällan kan kontrolleras i redovisade tabeller för avståndskorrigering och är beräknade från halvsfärisk utbredning. AVLUFTSHUVAR UTLOPPSRIKTNING OCH LUFTHASTIGHET Normalt strävar man efter att rikta avluft uppåt för att avlägsna förbrukad luft från byggnaden och minska kortslutningsrisk till uteluft samt att minimera ljudutbredning från ev. fläktljud och egenljudalstring. Kastlängden på avluft bestäms av flera olika faktorer som utloppshastighet, huvens konstruktion, temperatur på avluft, aktuell utetemperatur samt rådande vindförhållande, dessa beräkningar kan vi tillhandahålla för vissa typer av huvar för industri/processventilation. Normalt projekteras avluft på uppåtblåsande huvar för en utloppshastighet på 4-6 m/s beräknat på huvens fria area för att minimera risken för kortslutning, höga ljudnivåer samt högt tryckfall. För komfort och bostadsventilation kan man dock i många fall acceptera lägre utloppshastigheter och horisontell luftriktning på avluften om det inte finns risk för kortslutning till uteluft och ljudutbredning till omgivning. SKYDD FÖR NEDERBÖRD OCH KONDENS. Huvar för avluft är konstruerade med fasta väderskydd och vattenavskiljning utan rörliga delar för att säkerställa funktionen över tid. Vid avstängda fläktar kan kondens bli ett problem om avluften inte förses med spjällfunktion för avstängning. UTELUFTSHUVAR LUFTHASTIGHET FRI AREA Låg hastighet över luftintagets fria area (nettoarea) är avgörande för en tillfredställande funktion. Redovisad maxhastighet för olika gallerkonstruktioner i våra uteluftshuvar är uppmätta i vår mätrigg enligt Eurovent 2/5 och bör inte överskridas. SKYDD FÖR NEDERBÖRD OCH KONDENS. Huvar för uteluft är konstruerade med olika typer av galler och väderskydd med olika grad av vattenavskiljning för att säkerställa funktionen beroende på placering av uteluftsintaget. Vid val av uteluftshuv är det viktigt att planera utifrån vilken placering huven har på aktuell byggnad och hur utsatt läget är med hänsyn till vindpåverkan, rådande vindriktning och risk för medryckning av drivsnö från tak- och väggkonstruktioner. Medryckning av aerosoler och pudersnö eller isbildning kan inte uteslutas vid ogynnsamma förhållanden. Som tidigare nämnts är det avgörande för ett bra resultat att dimensionera med så låg lufthastighet över fri area som möjligt vid projektering av uteluftshuvar. Vid avstängda fläktar kan kondens bli ett problem om uteluften inte förses med spjällfunktion för avstängning. VIKTIGT ATT TA HÄNSYN TILL VID SÄKER PROJEKTERING AV HUVAR FÖR AVLUFT/UTELUFT: Yttre vindpåverkan Lufthastighet fri area Temperaturpåverkan t.ex. värme eller påfrysning Energiförlust/tryckfall Yttre ljudkrav Skydd mot smådjur Rensbarhet/tillgänglighet/inbrottsskydd Skydd för påverkan av brand och brandgaser Kulör, färgsystem och materialval 10

11 HUVAR STANDARD ABC-CHZ KIT ABC-CHZ ABC-AHZ ABC-UHZ sida BOSTADSHUVAR ABC-VF ABC-VHS ABC-VHS ALLROUND ABC-VHS COMBI sida ABC-TH1 VÄST ABC-TH2 VÄST ABC-TH4 VÄST ABC-TH6 VÄST ABC-GHA 1-6 TRADITIONELLA INDUSTRI sida ABC-GH SJÄLVDRAG ABC-FJ ABC-JET sida 20 ABC-KH ABC-DANSARE ABC-SNURRA 11

12 ABC CHZ KIT STANDARD AVLUFTS/UTELUFTSHUV 15 ABC Garantiplåt å r s g a r a n ti Kit bestående av ABC-CHZ, en kombihuv med lågt tryckfall och takgenomföring ABC-TGC längd 800, EI30. Kulör svart. OBS! Beställ anslutning. CHZ 800 ABC-CHZ ABC-TGC EI lagervara SVART CHZ 600 CHZ 500 CHZ 400 CHZ 300 CHZ Luftflöde i l/s Luftflöde i m³/h Avluft tryckfall från Pa. Uteluft tryckfall 5-20 Pa. TEGELRÖD ABC CHZ STANDARD AVLUFTS/UTELUFTSHUV 15 ABC Garantiplåt å r s g a r a n ti Kombihuv med avluftsriktning uppåt, för komfortventilation. Förbättrad modell med lägre tryckfall. ABC-CHZ ABC-TGC EI SNABBVALSDIAGRAM CHZ COMBIHUV AVLUFT OCH UTELUFT CHZ 1600 CHZ 1400 CHZ 1200 CHZ 1000 CHZ 800 CHZ 600 CHZ 500 CHZ 400 CHZ 300 CHZ Luftflöde i l/s Luftflöde i m³/h Avluft tryckfall från Pa. Uteluft tryckfall 5-20 Pa. 12

13 15 ABC Garantiplåt å r s g a r a n ti ABC AHZ STANDARD AVLUFTSHUV Standard avluftshuv med avluftsriktning uppåt, för komfortventilation. Förbättrad modell med lägre tryckfall. ABC-TG ABC-AHZ EI SNABBVALSDIAGRAM AHZ SINGELHUV AVLUFT AHZ 1600 AHZ 1400 AHZ 1200 AHZ 1000 AHZ 800 AHZ 600 AHZ 500 AHZ 400 AHZ 300 AHZ Luftflöde i l/s Luftflöde i m³/h Avluft tryckfall från Pa. 15 ABC Garantiplåt å r s g a r a n ti ABC UHZ STANDARD UTELUFTSHUV Standard uteluftshuv med skyddat luftintag, för komfortventilation. Förbättrad modell med lägre tryckfall. ABC-TG ABC-UHZ EI SNABBVALSDIAGRAM UHZ SINGELHUV UTELUFT UHZ 1600 UHZ 1400 UHZ 1200 UHZ 1000 UHZ 800 UHZ 600 UHZ 500 UHZ 400 UHZ 300 UHZ Luftflöde i l/s Luftflöde i m³/h Uteluft tryckfall 5-20 Pa. 13

14 ABC VF BOSTAD AVLUFTSHUV Avluftshuv för bostäder, för komfortventilation eller imkanal. Konstruerad för att ge en hög mynningshastighet med hög kastlängd. Standard är för 2-kupiga betongpannor.monteras vinkelrät mot tak med dräneringshålet riktat nedåt. Överdelen är fällbar för inspektion och rengöring. Huven levereras komplett med underbeslag. ABC-VF SNABBVALSDIAGRAM ABC-VF AVLUFT: VF - D160 lagervara VF - D125 SVART TEGELRÖD Luftflöde i l/s Luftflöde i m³/h Avluft tryckfall från Pa. ABC VHS BOSTAD AVLUFTS ELLER UTELUFTSHUV 15 ABC Garantiplåt å r s g a r a n ti Alternativ topp Avlufts/uteluftshuv för bostäder, för komfortventilation eller imkanal. Bottendelen monteras i takets lutning. Avlufts/Uteluftdelen är skyddad under huvens takkåpa och försedd med ett smådjurssäkert trådnätsgaller. Toppen monteras i lod Ställbar i lägen mellan SNABBVALSDIAGRAM ABC-VHS AVLUFT eller UTELUFT: ABC-VHS SVART lagervara TEGELRÖD VHS - D250 AVLUFT VHS - D250 UTELUFT VHS - D200 AVLUFT VHS - D200 UTELUFT VHS - D160 AVLUFT VHS - D160 UTELUFT VHS - D125 AVLUFT VHS - D125 UTELUFT Luftflöde i l/s Luftflöde i m³/h Avluft tryckfall från Pa. Uteluft tryckfall 5-20 Pa. 14

15 15 ABC Garantiplåt å r s g a r a n ti ABC VHS Allround BOSTAD AVLUFTS/UTELUFTSHUV Avlufts/uteluftshuv för bostäder, för komfortventilation eller imkanal. ABC-VHS Allround är anpassad för att passa takpannor av okänt fabrikat. Röret är isolerat i brandteknisk klass EI 15 i huven. Underdel består av PLX plåt och Wakaflex. ABC-VHS Allround VHS - D160 AVLUFT VHS - D160 UTELUFT VHS - D125 AVLUFT VHS - D125 UTELUFT Luftflöde i l/s Luftflöde i m³/h Avluft tryckfall från Pa. Uteluft tryckfall 5-20 Pa. 15 ABC Garantiplåt å r s g a r a n ti ABC VHS Combi BOSTAD AVLUFTS/UTELUFTSHUV ABC-VHS Combi är en huv anpassad för bostäder och komfortventilation. Används vid behov av två kanaler. Skiljeväggen mellan kanalerna ger frihet att kombinera luftriktningarna. ABC-VHS COMBI Ø D muffmått lagervara SVART TEGELRÖD SNABBVALSDIAGRAM ABC-VHS COMBI AVLUFT/UTELUFT: Avlufts/Uteluftdelen är skyddad under huvens takkåpa och försedd med ett smådjurssäkert trådnätsgaller. Bottendelen monteras i takets lutning. Toppen monteras i lod och är ställbar i lägen mellan Anslutning görs via 2 spirorör med muffmått. VHS COMBI - D160 VHS COMBI - D Luftflöde i l/s Luftflöde i m³/h Avluft tryckfall från Pa. Uteluft tryckfall 5-20 Pa. 15

16 ABC TH1 BOSTAD AVLUFTS ELLER UTELUFTSHUV 15 ABC Garantiplåt å r s g a r a n ti Avlufts eller uteluftshuv för bostäder, komfortventilation/imkanal. ABC-TH1 har 1 anslutning med nippelmått i spirostandard. Öppningsbar. SNABBVALSDIAGRAM ABC-TH1 AVLUFT eller UTELUFT: ABC-TH1 Ø d nippelmått 125, 160, 200 TH1 - D200 AVLUFT TH1 - D200 UTELUFT TH1 - D160 AVLUFT TH1 - D160 UTELUFT TILLBEHÖR TH1 - D125 UTELUFT TH1 - D125 AVLUFT Backspjäll ABC-BSi Luftflöde i l/s Luftflöde i m³/h Avluft tryckfall från Pa. Uteluft tryckfall 5-20 Pa. ABC TH2 BOSTAD AVLUFTS ELLER UTELUFTSHUV 15 ABC Garantiplåt å r s g a r a n ti Avlufts, uteluftshuv eller kombihuv för bostäder, komfortventilation/imkanal. ABC-TH2 har 2 anslutning med nippelmått i spirostandard. Öppningsbar. ABC-TH2 Ø nippelmått 125,160, ,160 SNABBVALSDIAGRAM ABC-TH2 AVLUFT eller UTELUFT: TH2 - D160 UTELUFT TH2 - D200 UTELUFT TH2 - D160 AVLUFT TH2 - D200 AVLUFT TH2 - D125 AVLUFT TILLBEHÖR Backspjäll ABC-BSi TH2 - D125 UTELUFT Luftflöde i l/s Luftflöde i m³/h Avluft tryckfall från Pa. Uteluft tryckfall 5-20 Pa. 16

17 15 ABC Garantiplåt å r s g a r a n ti ABC TH4 BOSTAD AVLUFTS ELLER UTELUFTSHUV Avlufts eller uteluftshuv för bostäder, komfortventilation/ imkanal. ABC-TH4 har 4 anslutningar med nippelmått i spirostandard. Öppningsbar. SNABBVALSDIAGRAM ABC-TH4 AVLUFT eller UTELUFT: ABC-TH4 Ø nippelmått 125, 160 TH4 - D160 UTELUFT TH4 - D125 AVLUFT TH4 - D160 AVLUFT TILLBEHÖR TH4 - D125 UTELUFT Backspjäll ABC-BSi Luftflöde i l/s Luftflöde i m³/h Avluft tryckfall från Pa. Uteluft tryckfall 5-20 Pa. 15 ABC Garantiplåt å r s g a r a n ti ABC TH6 BOSTAD AVLUFTS ELLER UTELUFTSHUV Avlufts eller uteluftshuv för bostäder, komfortventilation/ imkanal. ABC-TH6 har 6 anslutningar med nippelmått i spirostandard. Öppningsbar. SNABBVALSDIAGRAM ABC-TH6 AVLUFT eller UTELUFT: ABC-TH6 Ø nippelmått 125, 160 TH6 - D160 UTELUFT TH6 - D160 AVLUFT TH6 - D125 AVLUFT TILLBEHÖR Backspjäll ABC-BSi TH6 - D125 UTELUFT Luftflöde i l/s Luftflöde i m³/h Avluft tryckfall från Pa. Uteluft tryckfall 5-20 Pa. 17

18 ABC GHA BOSTAD AVLUFTSHUV 15 ABC Garantiplåt å r s g a r a n ti Traditionell avluftshuv, med galler i avluftsöppningar, för komfortventilation. Gallertyp YG som standard. ABC-GHA har anslutningar med nippelmått i spirostandard. Huvens överdel är försedd med mellanväggar mellan kanalerna och smådjurssäkert nät i öppningarna. Öppningsbar. SNABBVALSDIAGRAM ABC-GHA AVLUFT: Takgenomföring ABC-GHA Ø d ABC-TGTH EI30 nippelmått GHA 1 125,160 TGTH 1 GHA 2 125,160 TGTH 2 GHA 2 125,160 TGTH 2 GHA 4 125, 160 TGTH 4 GHA 6 125, 160 TGTH 6 GHA 1, 2, 4, 6 - D160 AVLUFT GHA 1, 2, 4, 6 - D125 AVLUFT Luftflöde i l/s Luftflöde i m³/h Avluft tryckfall från Pa. ABC GH TRADITIONELL AVLUFTS-/UTELUFTSHUV 15 ABC Garantiplåt å r s g a r a n ti Traditionell avlufts-/uteluftshuv, med galler i intag/avluftsöppningar, för komfortventilation. Gallertyp YG som standard. Öppningsbar. ABC-GH ABC-TG EI30 400x x x x x x x x x x x x x ABC-GH UTELUFT: GH Luftflöde i l/s Luftflöde i m³/h ABC-GH AVLUFT: GH GH GH GH GH GH GH GH GH GH GH GH GH GH GH GH GH GH GH GH GH GH GH GH GH GH GH GH GH Luftflöde i l/s Luftflöde i m³/h Avluft tryckfall från Pa. Uteluft tryckfall 5-20 Pa. 18

19 15 ABC Garantiplåt å r s g a r a n ti ABC FJ INDUSTRI AVLUFTSHUV Kvadratisk avluftshuv för industri, med avluftsöppning uppåt. ABC-FJ ABC-TG EI SNABBVALSDIAGRAM FJ INDUSTRI AVLUFTSHUV FJ 1600 FJ 1400 FJ 1200 FJ 1000 FJ 800 FJ 600 FJ 500 FJ 400 FJ 300 FJ Luftflöde i l/s Luftflöde i m³/h Avluft tryckfall från Pa. ABC JET INDUSTRI AVLUFTSHUV Cirkulär avluftshuv för industri, med avluftsöppning uppåt. Används som avslut på cirkulära kanaler. ABC-JET ABC-TG EI lagervara ABC-JET ABC-TG EI AZ SNABBVALSDIAGRAM ABC-JET INDUSTRI AVLUFTSHUV JET 1250 JET 1000 JET 800 JET 630 JET 500 JET 400 JET 315 JET 250 JET 200 JET 160 JET Luftflöde i l/s Luftflöde i m³/h Avluft tryckfall från Pa. 19

20 ABC KH SJÄLVDRAG AVLUFTSHUV Cirkulär takhuv för självdragsventilation. ABC-TG Muffmått EI30 ABC-KH Ø lagervara SVART AZ ABC DANSARE SJÄLVDRAG AVLUFTSHUV ØD Muffmått ABC-D Vindflöjel för avluft vid självdragsventilation. lagervara AZ ABC SNURRA SJÄLVDRAG AVLUFTSHUV Lämplig för att ge bättre drag i skorstenen och förbättra ventilationen. Ø D ABC-Snurra 130 Muffmått 160 Nippelmått 200 Nippelmått 250 Nippelmått lagervara RF 20

21 TAKGENOMFÖRINGAR ABC-TG ABC-TGC sida ABC-TGTH1 ABC-TGTH2 ABC-TGTH4 ABC-TGTH6 TILLBEHÖR TAKGENOMFÖRINGAR ABC-BS/BSC ABC-BP ABC-ÖG ABC-ÖGK sida ABC-ÖGC ABC-BANS Bottenanslutning rektangulär ABC-BANSC Bottenanslutning rektangulär 21

22 ABC TG TAKGENOMFÖRING Takgenomföring ABC-TG avsedd att underlätta montage av takhuvar och takfläktar. Brandteknisk klass motsvarande EI 30 alt EI 60 utförande. Standard längd är 800 mm. ABC-TG ABC-TG ABC TGC TAKGENOMFÖRING COMBIHUVAR Takgenomföring avsedd för combihuvar och dubbelhuvar. Brandteknisk klass motsvarande EI 30 alt EI 60 utförande. Standard längd är 800 mm. ABC TGTH 1 TAKGENOMFÖRING MED 1 ANSLUTNING ABC-TG ABC-TG AxB 50 A D F Takgenomföring av modellen ABC-TGTH, med 1 anslutning för spiro Ø125 och 160 inkl. rör till huv. ABC-TGTH1 AxB mm C mm DxE mm FxG mm C TGTH x x x200 G E B TGTH x x x DxE Ø d 22

23 ABC TGTH2 TAKGENOMFÖRING MED 2 ANSLUTNINGAR Takgenomföring av modellen ABC-TGTH, med 2 anslutningar för spiro Ø125 och 160 inkl. rör till huv. AxB 50 AxB C DxE FxG ABC-TGTH2 mm mm mm mm TGTH x x x200 C Ø d G E B TGTH x x x200 TGTH x x x200 TGTH x x x200 DxE 50 F D A Takgenomföring av modellen ABC-TGTH, med 4 anslutningar för spiro Ø125 och 160 inkl. rör till huv. ABC-TGTH4 AxB mm C mm DxE mm FxG mm TGTH x TGTH x ABC TGTH4 TAKGENOMFÖRING MED 4 ANSLUTNINGAR AxB C 50 A D F G E B DxE 50 Ø d ABC TGTH6 TAKGENOMFÖRING MED 6 ANSLUTNINGAR Takgenomföring av modellen ABC-TGTH, med 6 anslutningar för spiro Ø125 och 160 inkl. rör till huv. ABC-TGTH6 A mm B mm C mm D mm E mm F mm G mm TGTH TGTH AxB 50 C A D F G E B DxE 50 Ød 23

24 ABC BS/BSC BACKSPJÄLL FÖR TAKGENOMFÖRING Backspjäll för montering i takgenomföring. BS används till TG och BSC till kombitakgenomföring TGC. ABC-BS 200x x x x x x x x x x x x x x x1600 ABC-BSC 270x x x x x x x x x x1600 ABC BP BOTTENPLATTA Bottenplatta till takgenomföring TG för anslutning av cirkulär takhuv. ABC-TG = Anslutning cirkulär finns som standard i Ød nippelmått ABC-BP , 125, 160, 200, x , 315, x , x x x x x x x x x x x

25 ABC ÖG ANSLUTNINGSPLÅT/ÖVERGÅNG Area ABC-ÖG /Anslutning cirkulär finns som standard i Ød 300x , 125, 160, x , 315, x , 400, x , 400, x , 500, x , 630, x , x , 800, x , 800, x , x , 1000, x , 1000, x , x , x , 1250 Anslutningsplåt/övergång för takgenomföring TG ABC ÖGK KONISK ÖVERGÅNG Area ABC-ÖGK /Anslutning cirkulär finns som standard i Ød nippelmått 200x , 125, x , 125, 160, x , 315, x , 400, x , 400, x , 500, x , 630, x , x , 800, x , 800, x , x , 1000, x , 1000, x , x , x , 1250 Konad övergång till spirorör-nippelmått. 25

26 ABC ÖGC ANSLUTNINGSPLÅT/ÖVERGÅNG Anslutningsplåt/övergång för kombi-takgenomföring TGC. Anslutningsmått = cirkulär finns som standard i Ød ABC-TGC ABC-ÖGC *Ø *Ø *Ø *Ø *Ø 630 ABC BANS BOTTENANSLUTNING REKTANGULÄR Rektangulär bottenanslutning för takgenomföring TG. ABC BANSC BOTTENANSLUTNING REKTANGULÄR ABC-TG ABC-BANS 200x x x x x x x x x x x x x x x1600 Rektangulär bottenanslutning för kombi-takgenomföring TGC. ABC-TGC ABC-BANSC 2*200x200 2*300x300 2*400x400 2*500x500 2*600x600 2*800x800 2*1000x1000 2*1200x1200 2*1400x1400 2*1600x

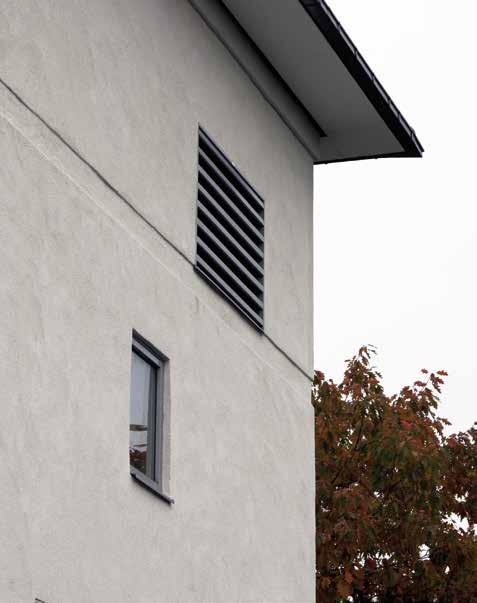

27 Galler för avluft/uteluft är konstruerade med olika typer av lameller och väderskydd. De har olika grad av vattenavskiljning för att säkerställa funktionen beroende på placering och önskad funktion. Vid val av galler är det viktigt att planera utifrån vilken placering gallret har på aktuell byggnad och hur utsatt läget är med hänsyn till vindpåverkan, rådande vindriktning och risk för medryckning av drivsnö från tak och väggkonstruktioner. Tänk på att.. Produkter i aluzink inte ska användas direkt mot betong eller puts. GALLER 27

28 ALLMÄNT OM GALLER AVLUFT/UTELUFT/KOMBIDON Definition avluft: Frånluft som avlämnas i det fria. Definition uteluft: Luft i eller från det fria. Definition kombidon: Sammanbyggd konstruktion för uteluft och avluft. Konstruktionen på vissa typer av galler för avluft och uteluft skiljer sig för att uppnå önskad egenskap och funktion. LUFTHASTIGHET FRI AREA Låg hastighet över gallers fria area (nettoarea) är avgörande för en tillfredställande funktion. Redovisad maxhastighet för olika gallerkonstruktioner i våra diagram är uppmätta i vår mätrigg enligt Eurovent 2/5 och bör inte överskridas. Fri area på ytterväggsgaller varierar mellan 40-74% beroende på storlek. ENERGIFÖRLUSTER Det finns ett samband mellan hög lufthastighet och högt tryckfall som ger energiförluster. Sträva alltid efter lösningar med så lågt tryckfall som möjligt med hänsyn till framtida energikostnader. Vid dimensionering med rekommenderad hastighet över gallers fria area blir tryckfallet oftast tillfredställande lågt. VIKTIGT ATT TA HÄNSYN TILL VID SÄKER PROJEKTERING AV GALLER FÖR AVLUFT/UTELUFT: Yttre vindpåverkan Lufthastighet fri area Temperaturpåverkan t.ex. värme eller påfrysning Energiförlust/tryckfall Yttre ljudkrav Skydd mot smådjur Rensbarhet/tillgänglighet/inbrottsskydd Kulör, färgsystem och materialval DIMENSIONERING AV GALLER Du kan själv dimensionera dina galler på vår hemsida, Gå in under fliken ABC Dimensionering och välj vilken typ av galler du vill ha och välj dimensionera under respektive produkt. Du kan bara ange lufthastighet upp till max vad vi rekommenderar för gallermodellen. Resultaten från vårt dimensioneringsprogram baseras på mätningar enligt Eurovent 2/5 samt tester hos RISE ( Tidigare Sveriges Provnings- och Forskningsinstitut SP), som har mätt ljuddata och tryckfall för våra produkter. LJUD Vanligen understiger gallers egen ljudalstring anläggningens fläktljud och orsakar inte ljudproblem. Ljudutbredning vid olika avstånd från ljudkällan kan kontrolleras i redovisade tabeller för avståndskorrigering och är beräknade från halvsfärisk utbredning. SKYDD FÖR NEDERBÖRD OCH KONDENS Medryckning av aerosoler och pudersnö eller isbildning kan inte uteslutas vid ogynnsamma förhållanden. Som tidigare nämnts är det avgörande för ett bra resultat att dimensionera med så låg lufthastighet som möjligt över fri area vid projektering av galler. Vid avstängda fläktar kan kondens bli ett problem om galler inte förses med spjällfunktion för avstängning. 28

29 A-KLASS A-KLASS Den europeiska standarden EN specificerar en metod för mätning av vattenavskiljning och prestanda för galler med hjälp av simulerande regn och vindtryck. Testresultatet delas upp i A, B, C klass där A-klass står för högsta klass. Våra nya väderskydd för uteluft uppfyller A-klass. Läs mer på sid 33. Enligt AMA ska uteluftsintag vara testade enligt EN VATTENAVSKILJNING KLASSER Klass Vattenavskiljningseffektivitet A 1 till 0,99 0,75 B 0,989 till 0,95 3,75 C 0,949 till 0,8 15,00 D Under 0,8 Mer än 15,00 Maximum tillåten vatten medryckning av simulerat regn i l(h*m2) Liter (h x m²) 16,00 14,00 12,00 10,00 8,00 6,00 4,00 2,00 0,00 Tillåten vatten-medryckning 15,00 3,75 0,75 A-klass B-klass C-klass 29

30 GALLER YTTERVÄGGSGALLER A-klass! sida ABC-YG ABC-YGAL ABC-YG/GL ABC-YGWPA ABC-YGVZA UTELUFTSVENTIL/GÄLGALLER TRÅDNÄTSGALLER sida ABC-GC ABC-GP ABC-GF ABC-TRN ABC-TRM ABC-TRNF COMBIDON INDUSTRI / KOMFORT YTTERVÄGGSKÅPA A-klass! sida ABC-CDI ABC-CDF ABC-VK ABC-VKA Väderkåpa 30

31 15 ABC Garantiplåt å r s g a r a n ti ABC YG YTTERVÄGGSGALLER UTELUFT/AVLUFT ABC-YG uteluft Beräkningsformulär Maxhastighet över fri area Ljudalstring Basberäkning 2 32 Hastighet m/s Tryckfall Ljuddata Tryckfall 7 32 Pa db ABC-YG är ett ventilationsgaller för uteluft/ avluft vid skyddade och normalt utsatta lägen. Fästram med demonterbar lamellinsats och smådjurssäkert trådnätsgaller. Rekommenderade maxflöden per storlek Enhet l/s H B ABC-YG avluft Beräkningsformulär Basberäkning Hastighet Tryckfall Maxhastighet över fri area Ljudalstring 3 42 m/s Tryckfall Ljuddata Pa db Rekommenderade maxflöden per storlek Enhet l/s H B

32 ABC YGAL YTTERVÄGGSGALLER UTELUFT/AVLUFT ABC-YGAL är ett cirkulärt ytterväggsgaller för uteluft/avluft. Används vid skyddade lägen. ABC-YGAL lagervara ABC YG/GL YTTERVÄGGSGALLER MED ANSLUTNINGSLÅDA 15 ABC Garantiplåt å r s g a r a n ti ABC-YG/GL är ett ytterväggsgaller för uteluft/avluft vid skyddade och normalt utsatta lägen. Ansluts till cirkulära kanaler diameter mm. ABC-YG/GL B mm H mm Ø d mm lagervara ZINKGRÅ AZ 32

33 15 ABC Garantiplåt å r s g a r a n ti ABC YGWPA VÄDERSKYDD FÖR UTELUFT A-klass! ABC-YGWPA används som luftintag vid vindutsatta lägen där det är krav på att regnvatten inte tillåts komma in i ventilationssystemet. UTFÖRANDE ABC YGWPA är ett flerstegs luftintag med horisontella lameller i första steget och en effektiv regnavskiljare i steg 2. Testat enligt EN STORLEK Finns i storlekarna från 200x x2000mm i steg om 100mm. BxH kan kombineras valfritt. Vid större storlekar delas gallret i sektioner. BxH - 8 mm H ABC Garantiplåt å r s g a r a n ti ABC YGVZA VÄDERSKYDD FÖR UTELUFT A-klass! ABC YGVZA används som luftintag vid vindutsatta lägen där det är krav på att regnvatten inte tillåts komma in i ventilationssystemet. UTFÖRANDE ABC YGVZA är ett enstegs luftintag med vertikala lameller. De stående lamellerna fångar effektivt upp regnvatten och aerosoler. Testat enligt EN BxH - 8mm 25 H-8 25 B-8 25 STORLEK Finns i storlekarna från 200x x2000mm i steg o m 100mm. BxH kan kombineras valfritt. Vid större storlekar delas gallret i sektioner

34 ABC GC GÄLGALLER ABC-GC är ett gälgaller med cirkulär anslutning anpassad till spirorörsstandard utvecklad för att användas som avluft- eller uteluftdon vid självdragsventilation. ABC-GC lagervara AZ SVART TEGELRÖD 15 ABC Garantiplåt å r s g a r a n ti ZINKGRÅ VIT ABC GP GÄLGALLER ABC-GP 150x x x x300 lagervara 15 ABC Garantiplåt å r s g a r a n ti ABC-GP är ett plant gälgaller utvecklad för att användas som avluft- eller uteluftdon vid självdragsventilation. SVART BRUN ZINKGRÅ MÖRKRÖD TEGELRÖD AZ VIT KOPPAR ABC GF GÄLGALLER 15 ABC Garantiplåt å r s g a r a n ti ABC-GF 150x x x x300 ABC-GF är ett gälgaller med kvadratisk anslutning utvecklad för att användas som uteluft- eller avluftdon vid självdragsventilation. * Håltagningsmått: +5 mm 34

35 ABC-TRN lagervara FZ ABC-TRM lagervara FZ ABC-TRNF ABC TRN TRÅDNÄTSGALLER NIPPEL ABC-TRN användas som skyddsgaller vid öppna kanaländar, överluftsöppningar och som beröringsskydd vid till exempel fläktar och spjäll. ABC-TRN är ett cirkulärt trådnätsgaller med nippel-mått i spirostandard. ABC TRM TRÅDNÄTSGALLER MUFF ABC-TRM användas som skyddsgaller vid öppna kanaländar. ABC-TRM är ett cirkulärt trådnätsgaller med muffmått i spirostandard. ABC TRNF STANSAT NÄTGALLER ABC-TRNF användas som skyddsgaller vid öppna kanaländar. ABC-TRNF har istället för trådnätsgaller ett stansat nätgaller med fläns. 35

36 ABC CDI COMBIDON UTELUFTS/AVLUFTSDON 15 ABC Garantiplåt å r s g a r a n ti Kombinerat utelufts-/avluftsdon för väggmontage. ABC-CDI är vändbar för höger eller vänsterutförande. ABC-CDI Zinkgrå A mm B mm C mm Ø d nippelmått CC mm C B Ø d AVLUFT CC A 20 UTELUFT ABC CDF COMBIDON UTELUFTS/AVLUFTSDON 15 ABC Garantiplåt å r s g a r a n ti ABC-CDF Zinkgrå A mm B mm C mm Ø d nippelmått CC mm lagervara Kombinerat utelufts-/avluftsdon för väggmontage. ABC-CDF är vändbar för höger eller vänsterutförande. ZINKGRÅ 20 SVART B Ø d C AVLUFT CC A UTELUFT 36

37 15 ABC Garantiplåt å r s g a r a n ti ABC VK UTELUFT Anslutning Cirkulär Ø ABC-VK ABC-VK är ett väderskydd för uteluftintag på fasader med lågt tryckfall och mycket god avskiljningsförmåga av regn och snö. 15 ABC VKA Väderkåpa ABC Garantiplåt å r s g a r a n ti UTELUFT Anslutning Cirkulär Ø Anslutning Kvadratisk ABC-VKA Väderkåpa ABC-VKA Väderkåpa x x x x x x x1200 A-klass! ABC-VKA Väderkåpa är ett väderskydd för uteluftintag på fasader med lågt tryckfall och mycket god avskiljningsförmåga av regn och snö. A-KLASS Den europeiska standarden EN specificerar en metod för mätning av vattenavskiljning och prestanda för galler med hjälp av simulerande regn och vindtryck. Testresultatet delas upp i A, B, C klass där A-klass står för högsta klass. 37

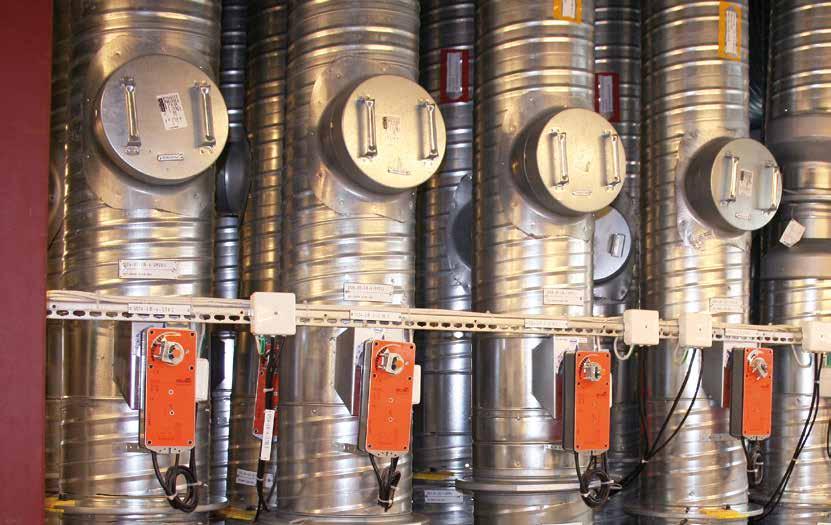

38 Spjäll i ventilationssystem används i huvudsak för styrning av luft för injustering, reglering och avstängning av ventilations och processluft. Kraven på ökad energihushållning och säkerhetsnivåer i samband med brandskydd i ventilationssystem, har gjort att betydelsen av spjällfunktioner har ökat. För att optimera funktion, driftsäkerhet och driftsekonomi är det viktigt att välja rätt spjäll i kombination med rätt spjällmotor/ställdon. VIKTIGT ATT TA HÄNSYN TILL VID SÄKER PROJEKTERING AV SPJÄLL: Optimering av spjäll med ställdon Tryckklass och täthet över stängt spjällblad Energiförlust/värmeläckage Ljudalstring Drifttemperatur Materialval ALLMÄNT OM SPJÄLL SPJÄLL OPTIMERING AV SPJÄLL MED STÄLLDON Vid motorisering av spjäll med ställdon är det viktigt att optimera rätt typ av ställdon med hänsyn till vridmoment och önskad funktion för aktuell typ av spjäll. Kraften som krävs för att öppna och stänga en spjällfunktion skiljer sig beroende på olika konstruktioner och driftsfall. Fabriksmonterade ställdon från spjälltillverkaren skapar förutsättningar för maximal driftsäkerhet och bästa slutresultat. ENERGIFÖRLUST/VÄRMELÄCKAGE Energiförlust i form av tryckfall för helt öppna spjäll är i de flesta fall försumbara vid normala lufthastigheter. Vid montage av uteluftspjäll mot kall sida används spjällblad med invändig isolering för att minska energiförluster genom värmeläckage. LJUDALSTRING För spjäll med helt öppna spjällblad är egenljudalstring låg och sällan ett problem vid låga lufthastigheter. Vid krav på låg ljudnivå för reglerande och injusteringsspjäll i system för komfortventilation rekommenderar vi att komfortspjäll används då dessa har lägre ljudnivå i reglerande lägen. DRIFTTEMPERATUR Komfortspjäll är i allmänhet utförda med spjällbladstätningar av gummi eller cellplast och lager av nylon. Det är olämpligt att använda när drifttemperaturen överstiger 70 C. I täthetsklass 1 kan spjällen utföras för drifttemperaturen 225 C. Säkerhetsspjäll med svällande grafitpackningar används inte vid högre temperatur än för komfortspjäll då grafitpackningar börjar svälla vid 150 C. MATERIALVAL Spjäll i system för komfortventilation utförs som standard i förzinkad stålplåt som uppfyller gällande krav på korrosivitetsskydd för produkter inomhus. För produkter utomhus eller i speciellt utsatta miljöer används vanligen spjäll utförda i aluzink eller rostfritt/ syrafast material. I vissa fall finns även möjlighet till lackering av spjäll. 38

39 ALLMÄNT OM SPJÄLL TRYCKKLASS OCH TÄTHET ÖVER STÄNGT SPJÄLLBLAD Spjäll delas in i olika klasser för täthet och tryck, tryckklass A är vedertaget för komfortventilation och tryckklass B samt C för olika typer av industri och process ventilation. Täthetsklass över stängt spjäll väljs huvudsakligen med hänsyn till olika krav på täthet ur energi och skyddssynpunkt. Tryckklasser A B C Högsta tillåtna tryckdifferens över spjällbladet i stängt läge 1000 Pa 2500 Pa 5000 Pa Täthetsklasser Användningsområde Spjällfunktion 0-1 Används då läckluftflödet inte har betydelse Injustering, reglering från skydds och energisynpunkt. 2 Används då läckluftflödet har betydelse Avstängning och reglering från skydds och energisynpunkt. 3 Används då läckluftflödet har stor betydelse Avstängning och reglering ur energisynpunkt. 4 Används då läckluftflödet har mycket stor betydelse för systemfunktioner. Avstängning MOTORISERADE SPJÄLL Spjäll utrustade med fabriksmonterade spjällställdon bidrar på ett utmärkt sätt till varje luftbehandlings-anläggnings goda funktion. Vi kan erbjuda er optimerade spjällösningar med rätt ställdon till rätt storlek på spjäll. Fördelar med fabriksmonterade spjällställdon: - 5 års Garanti på fabriksmonterade ställdon. - Spjällets täthetsklass gäller endast vid fabriksmonterade ställdon. - Säker funktion - Enkel projektering - Bättre arbetsmiljö för installatörer MOTORER TVÅLÄGES (ON/OFF) Används då säkerhetsfunktion vid spänningsbortfall inte behövs (motorn stannar vid spänningsbortfall) Ofta förekommande användningsområde är forceringsspjäll och ventilationsaggregat. REGLERANDE Används för att reglera flöden vid värme- och/eller kylbehov samt vid komfortventilation. Du väljer bland de vanligast förekommande motorerna ur vårt standardsortiment. Välj motorer enligt: MOTORER MED FJÄDERÅTERGÅNG Används då säkerhetsfunktion vid spänningsbortfall önskas. Ofta förekommande användningsområde är uteluftspjäll. Motorerna behöver inte återställas när matningsspänningen åter ansluts till motorn. 39

40 SPJÄLL JALUSISLUTARE ABC-JSR ABC-JSOF Jalusislutare sida 41 REKTANGULÄRA/ CIRKULÄRA/ BACKSPJÄLL ABC-SFK ABC-TS ABC-IRIS ABC-BS ABC-BSi Spjäll för injustering, reglering och avstängning. Backspjäll. VAV-SPJÄLL sida ABC-VAV MP/ Modbus ABC- VAV CONTROL BLACK ABC- A-SENSE VAV ABC- PIR-TFT-550 B ABC- CTT-W-24/230V ABC- ZTH-VAV Variabel / konstantflödesdon BELIMO STÄLLDON sida LM NM SM GM LF NF SF EF Ställdon för reglering av spjäll. sida

41 ABC JSR JALUSISLUTARE/BACKSPJÄLL H B lagervara AZ Jalusislutare ABC-JSR används vanligen som backspjäll eller som avslutning på rektangulära kanaler. Jalusierna är självstängande genom sin egen vikt. ABC JSOF JALUSISLUTARE/BACKSPJÄLL ABC-JSOF Ød nippel, fläns Antal blad lagervara AZ ALU (JALUSIER) Jalusislutare ABC-JSOF används vanligen som backspjäll eller som avslutning på cirkulära kanaler. Jalusierna är självstängande genom sin egen vikt. 41

42 ABC SFK KOMFORTSPJÄLL ABC-SFK är avsedd som injusteringsoch avstängningsspjäll i luftbehandlingsanläggning. För rektangulära kanaler med låg ljudalstring. B H lagervara FZ ABC TS TROTTELSPJÄLL Trottelspjäll för cirkulära kanaler. täthetsklass 1 ABC-TS täthetsklass 3 ABC-TS lagervara FZ 42

43 ABC IRIS INJUSTERINGSSPJÄLL Irisspjäll används vid injustering av luftflöden där det finns krav på låg ljudnivå och kort bygglängd. Tillverkas i förzinkat. Mätnippel ingår. ø ABC-IRIS ABC BS BACKSPJÄLL Backspjäll för anslutning till cirkulär kanal. Tillverkas i förzinkat. Nippelmått. ød ABC-BS lagervara FZ ABC BSi BACKSPJÄLL Backspjäll för anslutning till cirkulär kanal. För infällt montage. Fungerar vid min tryck 10 Pa.Temperatur upp till +60º C. Monteras i luftriktning. Nippelmått. ød ABC-BSi lagervara FZ 43

44 ABC-VAV MP/Modbus VARIABEL / KONSTANTFLÖDESDON CIRKULÄRT UTFÖRANDE ABC-VAV MP är ett variabel / konstantflödesdon. Produkten justerar luftflödet utifrån belastningen i rummet. Luftflödet regleras linjärt mellan min och max efter en 0-10 V signal. Önskat min/max luftflöde programmeras i fabriken, eller läggs in med ett verktyg från Belimo, ZTH-VAV eller med PC Tool. ABC-VAV MP kan också användas för att växla mellan min/max. Den kan även användas med olika typer av sensorer / regulatorer, timers eller liknande. Uppdaterat sortiment ABC-VAV MP kan även användas som ett konstantflödesdon (CAV). Enheten är då programmerad med minsta luftmängd som önskas och kopplas till driftspänning 24 V (ingen Rumsgivare). Vid lågt kanaltryck öppnas spjället och vid högt kanaltryck stryper spjället för att reglera till ett konstant önskat luftflöde. Spjällen finns i spirodimensioner från Ø100 till Ø400, både i oisolerat och isolerat utförande. 500 och 630 offereras på begäran. Modbus är tillval. Finns även i rektangulärt utförande. TEKNISKA DATA Motor...Belimo LMV-D3-MP Driftspänning...24 Vac / dc, 50/60 Hz Styrsignal VDC / 2-10V/MP-Bus Trycksensor Pa Mätområde...Max 1000 Pa Omgivningstemperatur...0 till +50 C. Luftfuktighet...5 till 95% RH Reglerfunktion...VAV (Variabelflödesdon) Reglerfunktion...CAV (Konstantflödesdon) Täthetsklass...klass 2 Tryckklass...klass C 44

45 ABC-VAV MP Ø Dn Längd L (mm) Oisolerat Ø Ø Ø Ø Ø Ø Ø och 630 offereras på begäran Rektangulära spjäll finns från 200x x1200. lagervara Unikt ovalt spjällblad Öppningsvinkel är 60 Mindre regleringsområde = bättre reglering Mindre kraft (mindre ställdon i stora storlekar) Mindre ljud (kan eliminera extra ljuddämpare) A C 60 B STÄLLDON Typ Vridmoment Effektförbrukning För kabeldimensionering Vikt LMV-D3-MP 5Nm 2W 4VA (max- 5ms) 500g NMW-D3-MP 10Nm 3W 5VA (max- 5ms) 700g Minimumavstånd efter böj Minimumavstånd efter förgrening Minimumavstånd efter brandspjäll min. 2 x Dn min. 2 x Dn min. 2 x Dn 45

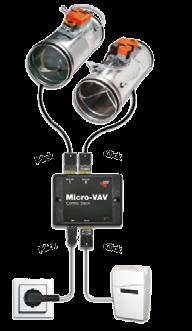

46 ABC VAV CONTROL BLACK ABC-VAV Control Black är ett system för VAV spjäll. Med snabbkopplingar kan montören själv ansluta spjäll och givare. Anslut med stickpropp 230 V när anläggningen är klar. Installation med snabbkopplingar. Kan anslutas av ventilationsmontör. Alla kablar och kontakter medföljer. Snabb installation sparar pengar. ABC-Control Black Artikelnr WA6000 lagervara ABC-A-SENSE-VAV CO2 och temperaturregulator för väggmontering ABC-A-SENSE-VAV är avsedd att styra ventilation i rum där människor vistas. Givaren är en grundkomponent som passar för en rad olika ventilationsstrategier. Artikel A-SENSE-V-D Med displayfönster A-SENSE-V-D-MOD Modbus, med displayfönster EGENSKAPER Regulator för spjäll eller varvtalsreglerade fläktar Minskad energikostnad genom behovsstyrd ventilation Automatisk självdiagnostik Typiskt underhållsintervall > 5 år 2 analoga utgångar 1 reläutgång och 1 open collector Dold display Modbus via RS485 som tillval LonWorks som tillval 46

47 ABC-PIR-TFT-550-B Temperaturvakt och till- och frånslagsfördröjning PIR-TFT-550-B rörelsedetektor är en mycket pålitlig detektor av dubbelelementtyp. Detektorn är elegant kapslad i en vit kåpa. Linsen har ett tätt täckningsområde i 110 vinkel för att säkert detektera en ständig närvaro. Med beslag MB-99 kan detektorn monteras i tak eller på vägg. Fördröjningstiderna kan inställas med byglar. TEMPERATURVAKT På PIR-TFT-550-B finns möjlighet att ställa in hög/låg temperaturbegränsning.blir rumstemperaturen högre eller lägre än inställt värde aktiveras larmreläet. För att inaktivera temperaturvakten: ta bort temperaturbygeln/byglarna. ABC-ZTH-VAV Diagnosverktyg för VAV-regulatorer ZTH-VAV används för inställning av min/max flöden på ställdon. - Aktuellt luftflöde / tryck - Börvärde luftflöde / tryck - Aktuellt differenstryck över mätfläns - Spjällets mekaniska läge - Möjlighet att bl.a. ändra q min l/s / q max l/s ABC-CTT-W-24/230V Touch timer för väggmontering CTT är en timer med två touchknappar och display för visning av inställd tid, aktuell nedräkning av tid samt inställning av max-tid. CTT kan spänningsmatas med 24V AC/DC eller 230V AC och har ett potentialfritt växlande relä som kan lastas upp till 10 A vid 230V AC 47

48 BELIMO STÄLLDON MOTORER UTAN FJÄDERRETUR Artikel Vridmom. Matning Styrning Notering LM 24A 5 Nm 24V AC/DC 2-läges / 3-pkt Passar spjällaxel med Ø 6..20mm LM 24A-S 5 Nm 24V AC/DC 2-läges / 3-pkt Lika ovan. Inkl. 1 st 1p2v signalkontakt LM 230A 5 Nm 230V AC 2-läges / 3-pkt Passar spjällaxel med Ø 6..20mm LM 230A-S 5 Nm 230V AC 2-läges / 3-pkt Lika ovan. Inkl. 1 st 1p2v signalkontakt LM 24A-SR 5 Nm 24V AC/DC 0-10V Passar spjällaxel med Ø 6..20mm LM 230A-SR 5 Nm V AC 0-10V Passar spjällaxel med Ø 6..20mm. 24V AC utgång 2) Artikel Vridmom. Matning Styrning Notering NM 24A 10 Nm 24V AC/DC 2-läges / 3-pkt Passar spjällaxel med Ø 8..20mm NM 24A-S 10 Nm 24V AC/DC 2-läges / 3-pkt Lika ovan. Inkl. 1 st 1p2v signalkontakt NM 230A 10 Nm 230V AC 2-läges / 3-pkt Passar spjällaxel med Ø 8..20mm NM 230A-S 10 Nm 230V AC 2-läges / 3-pkt Lika ovan. Inkl. 1 st 1p2v signalkontakt NM 24A-SR 10 Nm 24V AC/DC 0-10V Passar spjällaxel med Ø 8..20mm NM 230A-SR 10 Nm 230V AC 0-10V Passar spjällaxel med Ø 8..20mm, 24V AC utgång 2) Artikel Vridmom. Matning Styrning Notering SM 24A 20 Nm 24V AC/DC 2-läges / 3-pkt Passar spjällaxel med Ø mm SM 24A-S 20 Nm 24V AC/DC 2-läges / 3-pkt Lika ovan. Inkl. 1 st 1p2v signalkontakt SM 230A 20 Nm 230V AC 2-läges / 3-pkt Passar spjällaxel med Ø mm SM 230A-S 20 Nm 230V AC 2-läges / 3-pkt Lika ovan. Inkl. 1 st 1p2v signalkontakt SM 24A-SR 20 Nm 24V AC/DC 0-10V Passar spjällaxel med Ø mm SM 230A-SR 20 Nm 230V AC 0-10V Passar spjällaxel med Ø mm, 24V AC utgång 2) Artikel Vridmom. Matning Styrning Notering GM 24A 40 Nm 24V AC/DC 2-läges / 3-pkt Passar spjällaxel med Ø mm 1) GM 230A 40 Nm 230V AC 2-läges / 3-pkt Passar spjällaxel med Ø mm 1) GM 24A-SR 40 Nm 24V AC/DC 0-10V Passar spjällaxel med Ø mm 1) De flesta ställdon finns i lager, kontakta oss för mer information. LM NM SM GM 48

49 BELIMO STÄLLDON MOTORER MED FJÄDERRETUR Artikel Vridmom. Matning Styrning Notering LF 24 4 Nm 24V AC/DC 2-läges Passar spjällaxel med Ø 8..16mm LF 24-S 4 Nm 24V AC/DC 2-läges Lika ovan inkl 1 st. 1p2v inbyggd signalkontakt LF Nm 230V AC 2-läges Passar spjällaxel med Ø 8..16mm LF 230-S 4 Nm 230V AC 2-läges Lika ovan inkl 1 st. 1p2v inbyggd signalkontakt LF 24-SR 4 Nm 24V AC/DC 0-10V Passar spjällaxel med Ø 8..16mm Artikel Vridmom. Matning Styrning Notering NF 24A 10 Nm 24V AC/DC 2-läges Passar spjällaxel med Ø mm NF 24A-S2 10 Nm 24V AC/DC 2-läges Lika ovan. Inkl. 2 st 1p2v signalkontakter NF 24A-SR 10 Nm 24V AC/DC V Passar spjällaxel med Ø mm NF 24-SR-S2 10 Nm 24V AC/DC V Lika ovan. Inkl. 2 st 1p2v signalkontakter NF 230A 10 Nm 230V AC 2-läges Passar spjällaxel med Ø mm NF 230A-S2 10 Nm 230V AC 2-läges Lika ovan. Inkl. 2 st 1p2v signalkontakter Artikel Vridmom. Matning Styrning Notering SF 24A 20 Nm 24V AC/DC 2-läges Passar spjällaxel med Ø mm SF 24A-S2 20 Nm 24V AC/DC 2-läges Lika ovan. Inkl. 2 st 1p2v signalkontakter SF 24A-SR 20 Nm 24V AC/DC 0-10V Passar spjällaxel med Ø mm SF 24A-SR-S2 20 Nm 24V AC/DC 0-10V Lika ovan. Inkl. 2 st 1p2v signalkontakter SF 230A 20 Nm 230V AC 2-läges Passar spjällaxel med Ø mm SF 230A-S2 20 Nm 230V AC 2-läges Lika ovan. Inkl. 2 st 1p2v signalkontakter Artikel Vridmom. Matning Styrning Notering EF 24A 30 Nm 24V AC/DC 2-läges Passar spjällaxel med Ø ,7mm EF 24A-S2 30 Nm 24V AC/DC 2-läges Lika ovan. Inkl. 2 st 1p2v signalkontakter EF 24A-SR 30 Nm 24V AC/DC 0-10V Passar spjällaxel med Ø ,7mm EF 24A-SR-S2 30 Nm 24V AC/DC 0-10V Lika ovan. Inkl. 2 st 1p2v signalkontakter EF 230A 30 Nm 230V AC 2-läges Passar spjällaxel med Ø ,7mm EF 230A-S2 30 Nm 230V AC 2-läges Lika ovan. Inkl. 2 st 1p2v signalkontakter Vårt standardmontage är strömlöst stängt. LF NF SF EF 49

50 För att förhindra att brand och rök sprids i ventilationssystemet i en byggnad används brand/brandgasspjäll för att spärra av individuella brandceller om brand skulle bryta ut. Brandspjällets blad är öppna när ventilationssystemet är i funktion. Det stängs automatiskt när temperaturen i kanalen överstiger 72 C alternativt aktiveras av en rökdetektor. När det är stängt så bibehåller brandspjället den brandtekniska klassen under en garanterad tidsperiod. Brandspjäll, upphängnings och efterlagningsmaterial ska vara lägst i den brandtekniska klass som är krav för byggnadsdelen. BRANDSPJÄLL BRAND PRODUKTER UTFÖRANDE ENLIGT AMA QJC.1Brandgasspjäll Spjäll med föreskriven brandteknisk klass enligt SS-EN :2005+A1:2009. Spjäll ska vara försett med fabriksmonterat ställdon. Spjäll ska stänga vid spänningsbortfall. Spjäll ska även styras av föreskriven rökdetektor, som placeras och monteras enligt leverantörens dokumenterade anvisningar. RA Under denna kod och rubrik anges spjäll som ska stänga vid brand i brandteknisk klass E-S. Ange under vilken tid brandteknisk klass E-S ska uppfyllas, till exempel E 60-S. Beakta eventuellt krav på skyddsavstånd vid användning av brandgasspjäll som överluftsdon eller som slutdon. QJC.2 Spjäll för kombinerat skydd mot brand och brandgas Spjäll med föreskriven brandteknisk klass enligt SS-EN :2005+A1:2009. Spjäll ska vara försett med fabriksmonterat ställdon. Spjäll ska stänga vid spänningsbortfall. Spjäll ska även styras av föreskriven rökdetektor, som placeras och monteras enligt leverantörens dokumenterade anvisningar. RA Under denna kod och rubrik anges så kallade brand/brandgasspjäll.under denna kod och rubrik anges spjäll som ska stänga vid brand i brandteknisk klass EI-S. Ange under vilken tid brandteknisk klass EI-S ska uppfyllas, till exempel EI 60-S.Beakta eventuellt krav på skyddsavstånd vid användning av spjäll som överluftsdon eller som slutdon. QJC.3 Självverkande backströmningsskydd Backströmningsskydd ska vara typgodkänt. RA Under denna kod och rubrik anges backströmningsskydd som vid brand hindrar ett backflöde genom självverkande stängning och som baserats på naturligt brandförlopp i kombination med fläktar i drift. QJC.4 Brandgaskontrollspjäll Spjäll med föreskriven brandteknisk klass enligt SS-EN :2011. Spjäll ska vara försett med fabriksmonterat ställdon. RA Ange om spjället ska styras automatiskt eller manuellt. Beakta att strömförsörjning till spjäll ska bibehållas vid yttre brandpåverkan. QJC.8 Diverse spjäll för brandskydd Spjäll med föreskriven brandteknisk klass enligt SS-EN :2005+A1:2009. RA Ange brandteknisk klass och under vilken tid den ska uppfyllas, till exempel E 60. Ange typ av styrning. Till exempel smältbläck eller termostat. Ange om spjäll ska stänga vid strömbortfall Källa: AMA VVS & KYL 16

51 BRANDPRODUKTER TESTADE BRANDSPJÄLL Våra brandspjäll är CE-märkta och testade enligt den europeiska standarden EN LÅGT TRYCKFALL Med spjällblad så tunna som mm (cirkulära/rektangulära) och med öppningsmekanismen placerad på utsidan erbjuder vi spjäll med en maximerad fri luftpassage. Låga tryckfall sparar energi. STORT UTBUD AV DIMENSIONER Både våra cirkulära och rektangulära spjäll har ett brett och flexibelt utbud av dimensioner. Rektangulära spjäll till exempel finns i många dimensioner och för stora flöden finns CU2 Batteri där du enkelt sätter ihop upp till fyra spjäll. INSTALLATION Brandsäker installation garanteras med hjälp av installationsanvisningar. TILLVAL Vid höga krav på ytbehandling finns det möjlighet att få epoxylackade spjäll t.ex. för laboratorier eller sjukhus. ATEX klassade. MAGICAD Brandsortimentet finns tillgängligt i Magicad. ÖVERSIKT KLASSIFICERING Produkt Teststandard Klassifikationsstandard Produktstandard Brandspjäll EN EN EN Brandbackspjäll EN EN EN TÄTHET Brandspjällen är optimerade för att minimera luftläckage genom höljet och tryckförlust orsakad av spjällets blad i ventilationskanalen. Detta innebär att luftcirkulationsegenskaperna testas i alla produktionskontroller som utförs i fabriken. Brandspjällen i sortimentet har tryckklass B eller C. TRYCKFÖRLUST Tryckförlust i kanaler orsakas genom friktionen av luft mot kanalens väggar. Tryckfallet ökar ytterligare med varje krök, reducering eller extra komponent som t.ex. ett brandspjäll. Luftens passage genom ett brandspjäll möter motstånd p.g.a. spjällets blad. Våra brandspjäll erbjuder ett brandmotstånd på upp till 120 minuter med spjällblad som inte är tjockare än 20 mm (cirkulära spjäll) eller 25 mm (rektangulära spjäll). Dessa egenskaper resulterar i en av de mest energisnåla lösningarna tillgängligt på marknaden idag. EFTERLAGNING Vid användning av ABC-CR60 1S eller ABC-CULT 1S behövs ingen efterlagning. BRAND PRODUKTER 51

52 SYSTEMLÖSNING FÖR BRAND ABC-EVC-PY-DA Rökdetektor avsedd för takmontage ABC-UG3O Rökdetektor avsedd för kanalmontage ABC-KB Kopplingsbox används för att underlätta inkoppling av ställdon till styr och övervakningsenheter. ABC-SUSA/KSUB/KSUE Styr och övervakningsenheter för små och stora system. Avsedda att styra olika typer av brand/ brandgasspjäll. Kan styras av externt brandlarm (automatisk återställning) och utgång för aggregat. Ingen efterlagning! ABC-CR60 1S/CULT 1S Brandspjäll för cirkulära och rektangulära kanaler. Brandklass EI60S. Behöver ingen efterlagning. Ingen efterlagning! Med ett system bestående av brandspjäll, rökdetektorer och övervakningsenhet så löser du brandskyddet för ventilationskanaler på ett säkert och enkelt sätt. Produkterna används för att spärra av individuella brandceller och förhindra att brand och rök sprider sig från ett rum till ett annat. Med automatisk funktionskontroll/ motionskörning uppfyller du kraven i BBR och VVS AMA. BRAND PRODUKTER 52

53 BRANDPRODUKTER BRAND/BRANDGASSPJÄLL Brand/Brandgasspjäll, ABC-CSHA ABC-CR120/ CR2 EI 120 S ABC-CU2 EI 120 S ABC-CU2 Batteri EI 120 S sida ABC-CR60 EI 60S ABC-CR60 1S EI 60 S ABC-CULT IFW EI 60 S ABC-CULT 1S EI 60 S ABC-SC+60 ABC-SCV+60 ABC-PROTECT 60 ABC-FIREBOX STYR- OCH ÖVERVAKNINGSENHETER Styr- och övervakningsenheter för att säkerställa funktion. ABC-SUSA ABC-JK800 ABC-KSUB ABC-KSUB LIGHT sida ABC-EVC-PY-DA ABC-UG3-O ABC-KOPPLINGSBOX BRAND PRODUKTER 53

54 ABC CSHA BRANDGASSPJÄLL Brandgasspjäll CSHA-ES är godkänt för användning i ventilationssystem där integriteten d.v.s täthetskravet skall upprätthållas i en timma vid brandpåverkan. Då spjället används till skydd mot spridning av både brand och brandgas skall ventilationskanalen isoleras. Vid genombrottet i brandskiljande byggnadsdel skall kanalen isoleras med avseende på ledning och strålning av värme. ABC-CSHA Ø ABC CR120 / ABC-CR2 BRAND/BRANDGASSPJÄLL Brandspjäll CR120/CR2 svarar mot brandklass upp till EI 120 S enligt EN (500Pa). Spjället monteras i ventilationskanaler som genombryter bjälklag av betong eller lättbetong samt väggar av betong, lättbetong, tegel eller gipsskivor på stålregelstomme. Brandprovningar är utförda enligt BRANDTEKNISK KLASS: EI 60 S till EI 120 S BRAND PRODUKTER STORLEK ABC-CR120 STORLEK ABC-CR2 ABC-CR120/CR2 Ø lagervara 54

55 ABC CU2 BRAND/BRANDGASSPJÄLL Brandspjäll CU2 svarar mot brandklass upp till EI 120 S enligt EN (500Pa). Spjället monteras i ventilationskanaler som genombryter bjälklag av betong eller lättbetong samt väggar av betong, lättbetong, tegel eller gipsskivor på stålregelstomme. Brandprovningar är utförda enligt CU2 finns också i ATEX certifierat utförande. BRANDTEKNISK KLASS: EI 60 S till EI 120 S H B Pristillägg för 230V säkerhetsställdon. lagervara ABC CU2 BATTERI BRAND/BRANDGASSPJÄLL ABC-CU2 Batteri är en sammansättning av upp till fyra CU2 spjäll och är den idealiska lösningen för installationer med stora dimensioner. Max storlek är 2450 x 1650 mm. Max storlek på individuella spjäll är 1200 x 800. BRAND PRODUKTER BRANDTEKNISK KLASS: EI 120 S Testad enligt den europeiska standarden EN på 500 Pa STORLEK Se ABC-CU2 55

56 ABC CR60 BRAND/BRANDGASSPJÄLL Brandspjäll CR60 svarar mot brandklass upp till EI 90 S enligt EN (500Pa). Spjället monteras i ventilationskanaler som genombryter bjälklag av betong eller lättbetong samt väggar av betong, lättbetong, tegel eller gipsskivor på stålregelstomme. Brandprovningar är utförda enligt STORLEK Med fabriksmonterat 24V säkerhetsställdon. BRANDTEKNISK KLASS: EI 60 S till EI 90 S ABC-CR60 Ø d lagervara ABC CR60-1S BRAND/BRANDGASSPJÄLL Ingen efterlagning! Brandspjäll CR60 1S svarar mot brandklass upp till EI 90 S enligt EN (500Pa). Spjället monteras i ventilationskanaler som genombryter bjälklag av betong eller lättbetong samt väggar av betong, lättbetong, tegel eller gipsskivor på stålregelstomme. Ingen efterlagning behövs på fram eller baksida. Brandprovningar är utförda enligt BRANDTEKNISK KLASS: EI 60 S till EI 90 S BRAND PRODUKTER STORLEK Med fabriksmonterat 24V säkerhetsställdon. ABC-CR60 Ø d lagervara 56

57 ABC CULT IFW BRAND/BRANDGASSPJÄLL Brandspjäll CULT svarar mot brandklass upp till EI 120 S enligt EN Spjället monteras i ventilationskanaler som genombryter bjälklag av betong eller lättbetong samt väggar av betong, lättbetong, tegel eller gipsskivor på stålregelstomme. BRANDTEKNISK KLASS: EI 60 S till EI 120 S Brandprovningar är utförda enligt B H lagervara ABC CULT 1S BRAND/BRANDGASSPJÄLL Brandspjäll CULT 1S svarar mot brandklass upp till EI 120 S enligt EN CULT 1S är ett rektangulärt spjäll för väggmontering och kräver ingen efterlagning. Spjället monteras i väggar av betong, lättbetong, tegel eller gipsskivor på stålregelstomme. BRAND PRODUKTER Ingen efterlagning! BRANDTEKNISK KLASS: EI 60 S till 120 S Brandprovningar är utförda enligt Finns i storlek 200x x600nn 57

58 ABC SC+60 / SCV+60 BRANDBACKSPJÄLL Cirkulärt brandspjäll ABC-SC+60 med backspjällsfunktion för installation i ventilationskanal som passerar genom ett byggelement med syftet att förhindra brand/brandgasspridning. ABC-SC+60 hålls i öppet läge med hjälp av en smältsäkring. När temperaturen i kanalen överstiger 72 löser smältsäkringen ut och spjällbladen stängs automatiskt. Två låsbleck håller spjällbladen stängda i dess säkerhetsposition vilket förhindrar spridning av brand. ABC-SCV+60 är utförd med kontrollventil. Ø d ABC-SC lagervara Ø d ABC-SCV lagervara BRANDTEKNISK KLASS: EI 60 S Brandprovningar är utförda enligt ABC PROTECT60 SJÄLVVERKANDE BACKSTRÖMNINGSSKYDD MED BRANDSPJÄLL Protect 60 är ett självverkande backströmmningsskydd med brandspjäll. Protect 60 förhindrar spridning av brandgaser i ventilationssystem av FT(X) i byggnader som projekterats med skyddsanordning för fläktar i drift vid brand. BRAND PRODUKTER Ø Protect FUNKTION Protect 60 har dubbel säkerhet stänger vid tryckskillnad och temperaturstegring. UTFÖRANDE ABC Protect 60 finns i fyra utföranden och är avsedd för installation i tilluftkanal eller fördelningslåda. Montering kan ske både vertikalt och horisontellt, med eller utan inspektionslucka för kanal eller väggmontage. Kanalhus med inmonterade backströmningsskydd och brandspjäll. Utförd i förzinkat/promatec. lagervara 58

59 ABC FIREBOX FÖRDELNINGSLÅDA MED INBYGGDA BACKSTRÖMNINGSSKYDD ABC Firebox är en fördelningslåda med inbyggda backströmningsskydd som används för att förhindra att brandgaser sprider sig i tilluftssystem med fläkt i drift som systemlösning för det brandtekniska skyddet. Inbyggda backströmningsskydd Protect 60 Brandisolerad FZ korrosivitetsklass C2 4-9 anslutningar UTFÖRANDE Fördelningslåda: Brandisolerad fördelningslåda utförd i Förzinkad stålplåt i korrosivitetsklass C2.ABC Firebox finns i två olika utföranden: - Vindsmontage till schakt - Modell för ROT, vind/undertak/källarmontage Varje modell finns som standard för 4,6 och 8 anslutningarbrandisolerad inspektionslucka med låsbara lås. Backströmningsskydd: Backströmningsskydden är P-märkta och utrustade med en CE märkt brandventil i brandteknisk klass EI60. Backströmningsskydd Protect 60 stänger på tryckskillnad i kanalen eller temperatur 72 grader beroende på vilket som inträffar först. Kundanpassning: ABC Firebox är konstruerad för att enkelt kunna anpassas till olika mått, kundanpassade lösningar kan dokumenteras genom datorstödd flödessimulering för att säkerställa strömningen i lådan. BRAND PRODUKTER 59

60 ABC SUSA STYR OCH ÖVERVAKNINGSENHET SUSA är en styr och övervakningsenhet avsedd för att styra olika typer av brand/brandgasspjäll och fläktar på ett flexibelt sätt. SUSA är uppbyggd runt en modern kraftfull mikroprocessor för att klara alla de krav som ställs i en fastighetsinstallation. ABC-SUSA Spjällgrupper Spjäll Detektorgrupper * Max antal spjäll är 516 st i nätverk med slavenheter. ABC JK800 STYR OCH ÖVERVAKNINGSENHET ABC-JK800 är en styr och övervakningsenhet uppbyggd kring en kraftfull mikroprocessor för att styra upp till 8 st. brand/brandgasspjäll. Med så kallad parallellkoppling kan ytterligare 8 st. anslutas. Enheten övervakar och utför automatiskt funktionsprov av spjäll. ABC-JK800 Spjällgrupper Spjäll Detektorgrupper ABC KSUB STYR OCH ÖVERVAKNINGSENHET BRAND PRODUKTER KSUB är en styr och övervakningsenhet avsedd för att styra olika typer av brand/ brandgasspjäll och fläktar på ett flexibelt sätt. KSUB kan anslutas via ett nätverk till KSUA men kan också användas helt fristående. 2 spjällgrupper om vardera 2 spjäll och 2 rökdetektorgrupper finns. Dessa kan sedan grupperas i 1 eller 2 brandzoner. Varje spjällgrupp och detektorgrupp är individuellt övervakningsbar. Till KSUB kan dessutom anslutas ventilationsaggregat för förregling. KSUB har också ingång för externt brandlarm och nattdrift. Används KSUB fristående finns 48 timmars fast klocka inbyggd. ABC-KSUB Spjällgrupper Spjäll Detektorgrupper

61 ABC KSUB LIGHT STYR- OCH ÖVERVAKNINGSENHET KSUB LIGHT Är en enklare modell utav KSUB. Basfunktionen med motionskörning är samma som för KSUB, men den har inga detektoringångar och reläutgångar. Enheten är främst tänkt att användas för styrning av brand/brandgasspjäll i små system eller nätverk. ABC EVC-PY-DA RÖKDETEKTOR TAKMONTAGE Optisk rökdetektor 24V för takmontage. Den används tillsammans med kontrollenhet för styrning av brand/ brandgasspjäll och fläktar. UTFÖRANDE EVC-PY-DA har en intelligent övervakningskrets som kontinuerligt kontrollerar och justerar känsligheten för optimal funktion under detektorns hela livslängd. När detektorn inte längre kan kompensera för miljöpåverkan indikeras ett servicelarm. Detektorns konstruktion gör den nästan helt immun mot höga lufthastigheter, nedsmutsning och radiofrekvensstörningar. ABC UG3-O RÖKDETEKTOR KANALMONTAGE Rökdetektor med inbyggt servicelarm för kanalmontage, optisk funktion. UG3-O är utvecklad för att mäta rökgaser i ventilationskanaler och består av en rökdetektor, monterad i ett adaptorsystem där både rör och kapsling är specialkonstruerade för optimal luftströmning genom rökdetektorn. Uniguard används tillsammans med en styrövervakningsenhet för styrning av brandspjäll och fläktar, akustiska och/eller optiska larm mm. Venturirör BRAND PRODUKTER UTFÖRANDE Detektorn är försedd med bajonettfattning, vilket gör den lätt att byta. Vid leverans ingår venturirör, gummipackning, ändplugg och ett slutmotstånd. Rökdetektor Optisk ABC-UG3-O Monteringsbeslag för cirkulär kanal 61

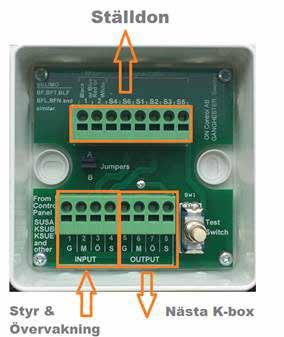

62 ABC KB KOPPLINGSBOX Kopplingsboxen används för att ansluta ställdon av fabrikat Belimo eller liknande till Styr och övervakningsutrustning av 4-trådstyp. Exempel på sådanutrustning är SUSA, KSUB,KSUE, JK800, m.fl. Kopplingsboxen möjliggör också s.k. parallellkoppling på ett enkelt sätt. Boxen finns med och utan testknapp för att manuellt manövrera spjäll. Version 2 är förbättrad på ett antal punkter. Enklare att parallellkoppla och är försedd med fjäderplint även mot styrenheten. UTFÖRANDE Välj mellan med eller utan testknapp för funktionstest av spjäll. Kapslingsklass IP 55. STÄLLDON STÄLLDON Remove Jumpers 1 2 S4 S6 S1 S2 S3 S5 1 2 S4 S6 S1 S2 S3 S5 BRAND PRODUKTER Kopplingsbox Motor Black orblue Red,Brn or White A B Signal Cable S4 S6 S1 S2 S3 S5 Jumpers Kopplingsbox MotorS Black orblue Red,Brn or White A B ignal Cable S4 S6 S1 S2 S3 S5 Jumpers 1 G M 2 Ö 3 S 4 G 5 M 6 Ö 7 S 8 INPUT OUTPUT 1 G M 2 Ö 3 S 4 G 5 M 6 Ö 7 S 8 INPUT OUTPUT From Control Panel Bild visar ex. på parallellkoppling. 62
