2 VISAR VÄGEN VID NÖD NÖDBELYSNINGEN FRÅN ESYLUX

3 OMFATTANDE, FLEXIBELT OCH AV HÖG KVALITET OAVSETT OM DEN ANVÄNDS FÖR DRIFT MED ETT BATTERI ELLER FÖR SYSTEM MED CENTRAL, AVBROTTSFRI STRÖMFÖRSÖRJNING SOM UTVECKLARE AV HÖGVÄRDIGA PRODUKTLÖSNINGAR PRESENTERAR ESYLUX MED SLX/ELX-SERIEN EN KOMPLETT PORTFÖLJ NORMUPPFYLLANDE NÖDBELYSNINGAR. SERIEN IMPONERAR MED ETT MODULÄRT OCH YTTERST FLEXIBELT UPPBYGGNADSKONCEPT SOM ÄR GENOMTÄNKT IN I SISTA DETALJ OCH SOM HAR EN PASSANDE DESIGN FÖR VARJE ANVÄNDNING. DET GEMENSAMMA GRUNDHUSET MÖJLIGGÖR EN INBYGGNAD PÅ REKORDTID OCH UNDERLÄTTAR DESSUTOM UNDERHÅLLET. MODERNASTE LED-TEKNIK, UTVECKLING OCH PRODUKTION I TYSKLAND OCH INTE MINST DE OMFATTANDE TESTERNA I EGET LABORATORIUM GARANTERAR DEN HÖGA KVALITETEN I DESSA NÖDBELYSNINGAR. ALLTID PÅ DEN SÄKRA SIDAN MED ESYLUX! UTRYMNINGSVÄGSSKYLTAR Användningsområden: alla offentliga byggnader som kontorsbyggnader, skolor, hotell, etc. Korridorer Stora kontorslandskap Källare Garage Trapphus NÖDBELYSNING Användningsområden: alla offentliga byggnader som kontorsbyggnader, skolor, hotell, etc. Korridorer Stora kontorslandskap Källare Garage Trapphus INNEHÅLL SIDA Produktöversikt 4-5 Produkt- och monteringsfördelar 6-9 Tillbehör 10 Ytterligare ESYLUX nödbelysningar 11 INNEHÅLL 3

4 ÖVERBLICK AV PRODUKTER I SERIEN SLX/ELX PRODUKTKARAKTÄRISTISKT SLX 24 LEDi Display SLX 32 LEDi Display E.nr Enkelt batteri, 3 h nödljusbrinntid Enkelt batteri, 8 h nödljusbrinntid för avbrottsfr. spänningsförsörjn. EN EN Identifieringsavstånd 24 m 32 m Piktogramhöjd 120 mm 160 mm Ljuskälla LED Ljustäthet enligt DIN 4844 del 1 > 500 cd/m 2 > 500 cd/m 2 Nödbelysning med enkelt batteri Nätspänning 230 V AC 50 Hz Batteri 3,6 V 800 mah Piktogram Piktogramskivor beställs separat Ljusflöde Driftsätt Permanent läge Beredskapsläge Effektförbrukning Permanent läge 3,27 W Konstantinkoppling (batteri) 4,14 W Beredskapsläge 1,45 W Beredskapskoppling (batteri) 2,41 W Test med fjärrkontroll Självövervakande/automatisk funktionskontroll Nödbelysning f. avbrottsfr. spänningsförsörjn. Nätspänning V AC/DC.50Hz Piktogram Piktogramskivor beställs separat Ljusflöde Driftsätt Permanent läge inställbar via central Beredskapsläge inställbar via central Effektförbrukning 3,2 3,2 Allmänna data Tillåten omgivningstemperatur 5 C +35 C Kapslingsklass/skyddsklass IP 20/II Ung. mått H 195 x B 328 x D 108 H 223 x B 388 x D 148 Kåpfärg/kåpmaterial vit, lika RAL 9016/UV-stabiliserad polykarbonat Monteringssätt Väggmontering Utanpåliggande montering i innertak Inbyggnadsmontering 1) Väggvinkelmontage 1) Montage på väggarm 1) Pendelmontage rör 1) Pendelmontage lina 1) TILLBEHÖR Undertak-/vägginbyggnadsramar Universalinbyggnadsramar 370/ Skyddskorgar Skyddskorg 80/ Fler tillbehör finns på sidan 10 Vi förbehåller oss rätten till tekniska och utseendemässiga ändringar utan föregående meddelande. Denna ljusarmatur har inbyggda lysdiodlampor. Ljuskällorna i belysningsarmaturerna kan inte bytas ut. 4 PRODUKTÖVERSIKT

5 SLX 24 LEDi High Cover SLX 32 LEDi High Cover SLX 14 LEDi Flat SLX 24 LEDi Flat ELX 20 LEDi Flat EN EN EN EN EN m 32 m 14 m 24 m 120 mm 160 mm 70 mm 120 mm LED LED LED > 500 cd/m 2 > 500 cd/m 2 > 500 cd/m 2 > 500 cd/m V AC 50 Hz 230 V AC 50 Hz 230 V AC 50 Hz 3,6 V 800 mah 3,6 V 800 mah 3,6 V 1800 mah Inklusive 6 självhäftande piktogramfolier (pil höger, vänster och nedåt) Inklusive 4 självhäftande piktogramfolier (pil höger, vänster och nedåt) 186 lm/60 lm 3,27 W 3,27 W 3,27 W 4,14 W 4,14 W 4,14 W 1,45 W 1,45 W 1,45 W 2,41 W 2,41 W 2,41 W V AC/DC.50Hz V AC/DC.50Hz V AC/DC.50Hz Piktogramfolier beställs separat Piktogramfolier beställs separat 200 lm inställbar via central inställbar via central inställbar via central inställbar via central inställbar via central inställbar via central 3,2 3,2 3,2 3,2 3,2 5 C +35 C 5 C +35 C 5 C +35 C IP 54/II IP 54/II IP 54/II H 206 x B 328 x D 108 H 231 x B 388 x D 148 H 108 x B 328 x D 46 H 148 x B 388 x D 46 H 46 x B 388 x D 148 vit, lika RAL 9016/UV-stabiliserad polykarbonat vit, lika RAL 9016/UV-stabiliserad polykarbonat vit, lika RAL 9016/ UV-stabiliserad polykarbonat 1) 1) 1) 1) 1) 1) 1) 1) 1) 1) 1) ) tillval med tillbehör PRODUKTÖVERSIKT 5

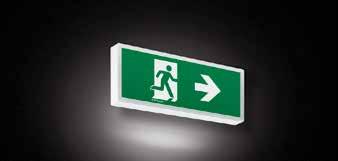

6 UTRYMNINGSVÄGSSKYLTAR SLX ELEGANT, KLASSISK ELLER DISKRET DE OLIKA UTSEENDENA I SLX-SERIEN ERBJUDER EN PASSANDE LÖS- NING FÖR VARJE ANVÄNDNING. Ett modulärt helhetskoncept utgör basen för de variabla användningsmöjligheterna med SLX-serien: Tre designvarianter, omfångsrika tillbehör för alla existerande montagetyper samt identifieringsavstånd på 14, 24 och 32 meter möjliggör integration i rum, trapphus och hallar av olika storlek och konstruktion. Den gemensamma grundkåpan och de universella inbyggnadsramarna möjliggör rekordsnabb in- och påbyggnad i eller på vägg och senare ett enkelt, snabbt underhåll. SLX-VARIANT DISPLAY elegant, modern design diskret inbyggnad i tak med universalinbyggnadsramar 24 eller 32 m identifieringsavstånd IP-kapslingsklass och -skyddsklass: IP 20/II perfekt anpassad för optiskt krävande rumslösningar, t.ex. i kontorsbyggnader, hotell eller offentliga byggnader Tillgänglig som nödbelysning med enkelt batteri eller för centrala, avbrottsfria strömförsörjningsssystem SLX-VARIANT HIGH COVER SLX-VARIANT FLAT klassisk design robust kåpa 24 eller 32 m identifieringsavstånd IP-kapslingsklass och -skyddsklass: IP 54/II optimalt anpassad för användning i offentliga byggnader och för all användning i utsatta förhållanden, t.ex. i skolbyggnader, lagerhallar, fabriks- och industribyggnader eller sporthallar Tillgänglig som nödbelysning med enkelt batteri eller för centrala, avbrottsfria strömförsörjningsssystem lätt, plan kåpa för väggmontage 14 eller 24 m identifieringsavstånd hög IP-kapslingsklass och skyddsklass: IP 54/II direkt väggmontage, montage ovanför dörrar eller i korridorer särskilt anpassad för vinklade korridorer, t.ex. i kontorsbyggnader, skolor eller offentliga byggnader Tillgänglig som nödbelysning med enkelt batteri eller för centrala, avbrottsfria strömförsörjningsssystem 6 PRODUKT- OCH MONTERINGSFÖRDELAR

7 VARIABILITET Montering på eller inbyggnad i vägg tack vare universalinbyggnadsramar Montering på eller i innertak tack vare universalinbyggnadsramar MÅNGA TILLBEHÖR Ram för en harmonisk helhetsbild Skyddskorg 260 och 80 för utrymmen i utsatta förhållanden (t.ex. sport- och verkstadshallar) ENKEL MONTERING (SNAP-IN-FUNK- TION) Montera anslut klart ENKELT UNDERHÅLL Stort kabeldragningsutrymme och flexibel kabelinföring från 3 sidor samt baksidan vid användande av den medföljande avståndshållaren IR Fjärrkontroll för bekväm aktivering av funktionstestet Reed-kontakt för manuellt funktionstest med magnet

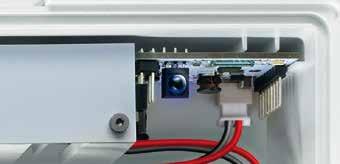

8 Väggarms- och väggvinkelmontage t.ex. för inriktning på långa hallväggar Pendelmontage med lina eller rör t.ex. för montering i höga innertak CO - C180 cd/klm C90 - C270 Omfattande dokumentation t.ex. ljusfördelningskurva för ELX Utökad piktogramsats för trappor Dragavlastning för normenlig säkerhet PE-slutterminal för säker och ren förvaring av PE-ledningen RGB-LED för visning av självtest och batteristatus 2,5 mm 2 snabbanslutning för genomgående kabeldragning av ytterligare nödbelysningarna

9 NÖDBELYSNING ELX UNIVERSELLT ANVÄNDBAR OCH ENKLAST TÄNKBARA INSTALLATION NÖDBELYSNING ELX ÄR DET IDEALA KOMPLEMENTET TILL ESYLUX-UTRYMNINGSVÄGSSKYLTAR! Lika variabel som enkel i handhavandet: Uppbyggd på samma grundkåpa har vi utvecklat en utrymmesvägsbelysning som övertygar med sitt stora upplysta område, många montagemöjligheter och minsta installationsbesvär. Tillsammans med utrymmesvägsbelysning SLG (se sidan 11) fulländar ELX ESYLUX nödljusprogrammet ELX, den nu anpassade lösningen för alla tänkbara användningar. Naturligtvis typiskt ESYLUX med energieffektiv LED-teknik. ELX-VARIANT FLAT kompakt format välj mellan in- eller påbyggnad i vägg eller innertak med universalinbyggnadsramar hög IP-kapslingsklass och skyddsklass: IP 54/II passar överallt där utrymningsvägar måste lysas upp, t.ex. korridorer, trapphus o.s.v. Tillgänglig som nödbelysning med enkelt batteri eller för centrala, avbrottsfria strömförsörjningsssystem Avståndstabell/innertaks- och väggmontage ELX 20 LEDi Flat A B C D E A = Avstånd från längsinstallerad belysning till vägg B = Avstånd mellan 2 längsinstallerade belysningar C = Avstånd mellan 1 längsinstallerad och 1 tvärsinstallerad belysningsarmatur D = Avstånd mellan 2 tvärsinstallerade belysningar E = Avstånd från tvärsinstallerad belysning till vägg E C A B D C A B C D E Väggmontering Montering i innertak Monteringshöjd 3 h brinntid Position ELX (1 Lux) 3 h brinntid Position ELX (0,5 Lux) A B C D E A B C D E 2 m 3,4 m 7,9 m 8 m 8,1 m 3,5 m 3,7 m 7,2 m 7,6 m 8,8 m 3,7 m 2,5 m 3,8 m 8,6 m 9 m 9,1 m 3,8 m 4,4 m 9,2 m 9,4 m 10 m 4,4 m 3 m 3,9 m 9,5 m 9,8 m 9,9 m 3,9 m 4,7 m 10,5 m 11,2 m 11,1 m 4,7 m 3,5 m 4,1 m 10,3 m 10,4 m 10,5 m 4,1 m 5 m 11,4 m 12 m 12,1 m 5 m 4 m 4,2 m 10,9 m 10,9 m 10,9 m 4,2 m 5,2 m 12,4 m 13 m 13,1 m 5,4 m 8 h brinntid Position ELX (1 Lux) 8 h brinntid Position ELX (0,5 Lux) 2 m 2,3 m 5,9 m 6 m 6 m 2,3 m 2,8 m 6,5 m 6,8 m 6,8 m 2,8 m 2,5 m 2,4 m 6,4 m 6,4 m 6,4 m 2,4 m 3 m 7,4 m 7,6 m 7,7 m 3 m 3 m 2,3 m 6,6 m 6,6 m 6,6 m 2,3 m 3,2 m 8,2 m 8,2 m 8,2 m 3,2 m 3,5 m 2,1 m 6,7 m 6,7 m 6,7 m 2,1 m 3,2 m 8,7 m 8,6 m 8,6 m 3,2 m 4 m 1,7 m 6,6 m 6,6 m 6,6 m 1,8 m 3,2 m 8,9 m 8,9 m 8,9 m 3,2 m PRODUKT- OCH MONTERINGSFÖRDELAR 9

10 ÖVERBLICK AV TILLBEHÖR I SERIEN SLX/ELX Ett omfattande tillbehörssortiment utvidgar användningsmöjligheterna och ger största möjliga flexibilitet vid monteringen. PIKTOGRAMSATSER/-SKIVOR SLX 24 LEDi Display E.nr Art.nr Piktogramskiva 24 ensidig höger EN Piktogramskiva 24 ensidig vänster EN Piktogramskiva 24 ensidig nedtill EN Piktogramskiva 24 ensidig upptill EN Piktogramskiva 24 dubbelsidig nedtill/nedtill EN Piktogramskiva 24 dubbelsidig höger/vänster EN Piktogramskiva 24 dubbelsidig upptill höger/upptill EN Piktogramskiva 24 dubbelsidig nedtill höger/nedtill vänster EN Piktogramskiva 24 dubbelsidig upptill/upptill EN SLX 32 LEDi Display Piktogramskiva 32 ensidig höger EN Piktogramskiva 32 ensidig vänster EN Piktogramskiva 32 ensidig nedtill EN Piktogramskiva 32 ensidig upptill EN Piktogramskiva 32 dubbelsidig nedtill/nedtill EN Piktogramskiva 32 dubbelsidig höger/vänster EN Piktogramskiva 32 dubbelsidig upptill höger/upptill EN Piktogramskiva 32 dubbelsidig nedtill höger/nedtill vänster EN Piktogramskiva 32 dubbelsidig upptill/upptill EN SLX 24 LEDi High Cover SLX 24 High Cover Piktogramsats 1 (ersättning) EN SLX 24 High Cover Piktogramsats EN SLX 32 LEDi High Cover SLX 32 High Cover Piktogramsats 1 (ersättning) EN SLX 32 High Cover Piktogramsats EN SLX 14 LEDi Flat SLX 14 Flat Piktogramsats 1 (ersättning) EN SLX 14 Flat Piktogramsats EN SLX 24 LEDi Flat SLX 24 Flat Piktogramsats 1 (ersättning) EN SLX 24 Flat Piktogramsats EN ÖVRIGA TILLBEHÖR SLX Batteri 3,6 V/800 mah EN ELX Batteri 3,6 V/1800 mah EN Pendelsats rör EN Pendelsats lina EN Skyddskorg EN Skyddskorg EN Väggarm EN Väggarm EN Väggmonteringsvinkel EN Universalram för infälld montering EN Universalram för infälld montering EN SLX/ELX 24 Cover vit RAL 9003 EN SLX/ELX 24 Cover svart RAL 9004 EN SLX/ELX 24 Cover grå RAL 7016 EN SLX/ELX 24 Cover grå RAL 7032 EN SLX/ELX 24 Cover grå RAL 7023 EN SLX/ELX 32 Cover vit RAL 9003 EN SLX/ELX 32 Cover svart RAL 9004 EN SLX/ELX 32 Cover grå RAL 7016 EN SLX/ELX 32 Cover grå RAL 7032 EN SLX/ELX 32 Cover grå RAL 7023 EN TILLBEHÖR

11 KATALOG BELYSNING 2017 / 2018 SE INDOOR I OUTDOOR YTTERLIGARE HIGHLIGHTS UR VÅRT PROGRAM FÖR UTRYMMESVÄGSBELYSNINGAR Ytterligare produktlösningar utökar sortimentet inom området nödbelysning. Ett exempel är SLC/SLD-serien med sin exklusiva aluminiumkåpa. Eller SLE/SLF-serien med integrerat Downlight. Nödbelysningen i SLGserien passar utmärkt som kompletterande lösning för designorienterade omgivningar. Tips: Det kompletta ESYLUX-nödbelysningsprogrammet finns i belysningskatalogen eller på ESYLUX hemsida BELYSNING KATALOG 2017 / 2018 SERIEN SLC OCH SLD - Enkelbatteri-nödbelysning för utrymningsvägsmärkning med 3 t brinntid för identifieringsavstånd 25 m eller 32 m - Med självövervakning (SC) och Fail-Safe-kontakt (öppnar vid fel) - Extra fjärrstyrningsanslutning (F+, F-) för inaktivering av nödljusfunktionen när byggnaden inte används - Funktionskontrollen och självövervakningen kan aktiveras på konventionellt sätt med testknapp eller bekvämt med fjärrkontrollen Mobil-SLi - Enkel och snabb montering: Montageset med den nyaste tekniken, 5 monteringsvarianter SERIEN SLE OCH SLF - Enkelbatteri-nödbelysning för utrymningsvägsmärkning med 3 t/8 t brinntid för identifieringsavstånd 24 m eller 30 m - Med självövervakning (SC) och Fail-Safe-kontakt (öppnar vid fel) - Extra fjärrstyrningsanslutning (F+, F-) för inaktivering av nödljusfunktionen när byggnaden inte används - Funktionskontrollen och självövervakningen kan aktiveras på konventionellt sätt med testknapp eller bekvämt med fjärrkontrollen Mobil-SLi - Enkel och snabb montering: Montageset med den nyaste anslutningstekniken, 4 monteringsvarianter - Med integrerad utrymningsvägsbelysning (Downlights) ELH-SERIEN NiCd 4,8 V 2 Ah - Nödbelysning med batteribackup med 3 timmars brinntid för utanpåliggande takmontering - Funktionskontroll och självövervakning, ständig laddningsövervakning - Automatiskt funktionstest varje vecka samt långtidstest varje år - Visning av testresultatet med färgade lysdioder (grön/röd) - Valfri drift i permanent-eller beredskapsläge - Ljusutflöde nedtill och optimerad för belysning av rum - Inklusive NiCd-batteri med polaritetsskyddad stickproppsanslutning - Anslutning med snabbanslutningar (ledarna kan dras igenom) - Hölje av UV-stabiliserat polykarbonat SLG-SERIEN - Enkelbatteri-nödbelysning för utrymningsvägsmärkning med 3 timmars brinntid för inbyggnad i innertak - Med självövervakning (SC) och Fail-Safe-kontakt (öppnar vid fel) - Extra fjärrstyrningsanslutning (F+, F-) för inaktivering av nödljusfunktionen när byggnaden inte används - Funktionskontrollen och självövervakningen kan aktiveras på konventionellt sätt med testknapp eller bekvämt med fjärrkontrollen Mobil-SLi - Effektförbrukning ca 4,0 W YTTERLIGARE ESYLUX NÖDBELYSNINGAR 11
