1 Tillbehör För säkert detaljutförande

2 Innehållsförteckning Innehåll Sida Tunnel, sargkappor... 3 Protan Duk med flik, svetstråd... 5 Trekantsprofil... 6 Omegaprofil, kontaktlim... 7 Protan vakuumsystem... 8 Takbrunnar Lövsilar Prefabricerade intäckningsdetaljer Stålskena Protan SE kvalitetslapp, svetslapp Kontrollverktyg

.. 6 Omegaprofil, kontaktlim... 7 Protan vakuumsystem... 8 Takbrunnar.

Protan lös tunnel L = 1.98 m 41 41 Protan Kappa 0.67 m x 4.10 m inkl.

3 Protan lös tunnel L = 1.98 m Protan Kappa 0.67 m x 4.10 m inkl. 1 tunnel [m] 0,67 m 80 X Protan Kappa Dimensions: 1 m x 4.10 m inkl. 1 tunnel + 1 flipp [m] Change of angle 3

4 Protan Kappa 1.33 m x 4.10 m inkl. 1 tunnel [m] X 4

5 Protan Flippduk 2 x 15 m, flipp c/c 40 cm till 120 cm Refer to Detail 1 Standard Overlap Protan Factory fabrikssvetsad Welded flipp Secret Fix Strip Protan Protan SE SE Duk Membrane 2M Wide bredd 2 m Fastener Plates and Fasteners at Pre-designed Centres Protan svetstråd Färger: Ø = 50 mm, L = 70 m Ljusgrå (F91), mörkgrå (F94), terrassgrön (F45) diameter = 5 mm 5

Membrane 2M Wide bredd 2 m Fastener Plates and Fasteners at Pre-designed Centres Protan

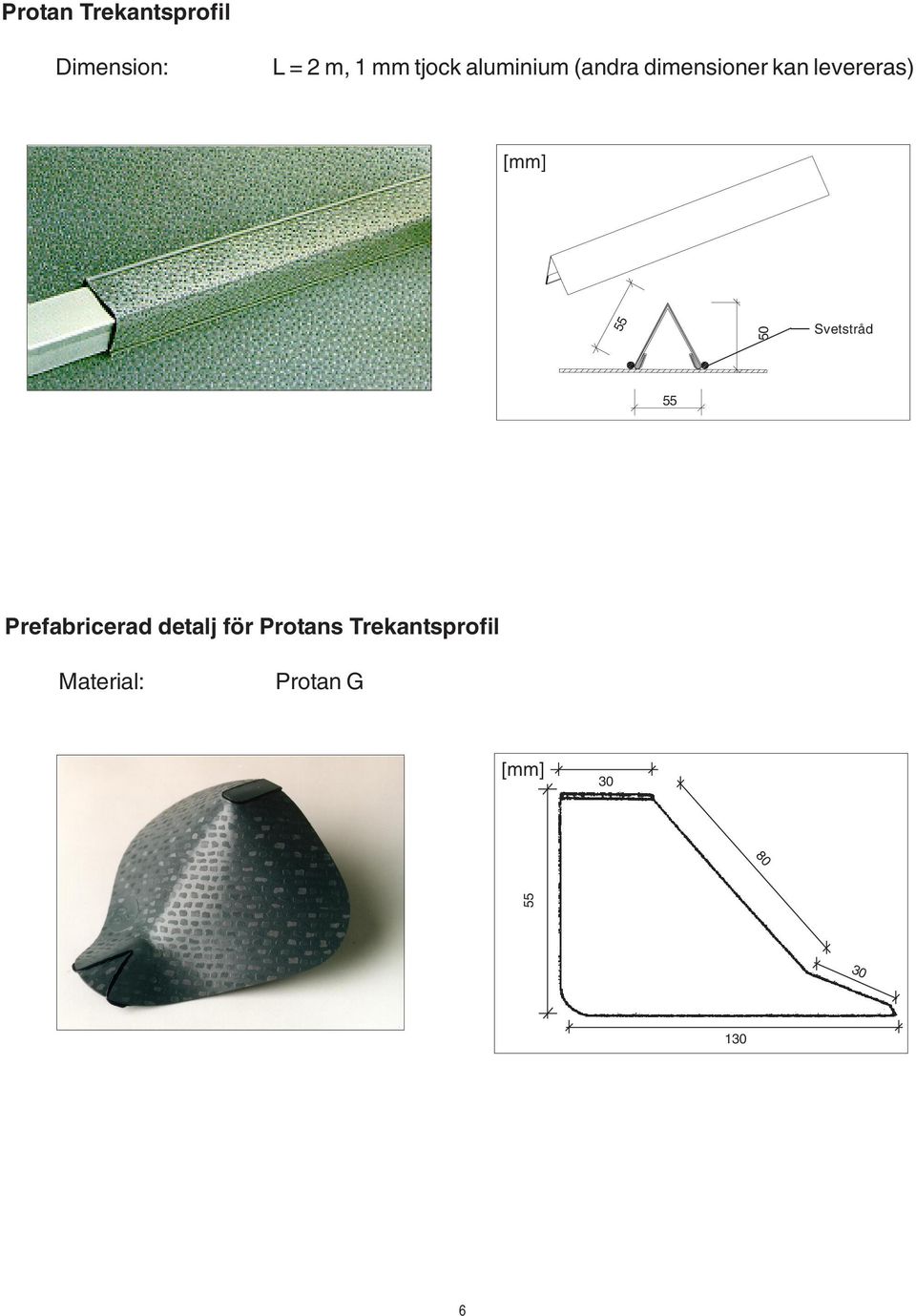

6 Protan Trekantsprofil L = 2 m, 1 mm tjock aluminium (andra dimensioner kan levereras) Svetstråd 55 Prefabricerad detalj för Protans Trekantsprofil Protan G

55 50 Svetstråd 55 Prefabricerad detalj för

7 Protan Omegaprofil Dimensions: L = 4 m Ø = 9 Protan Kontaktlim 95 Hink (10 l) För mer information, se datablad 7

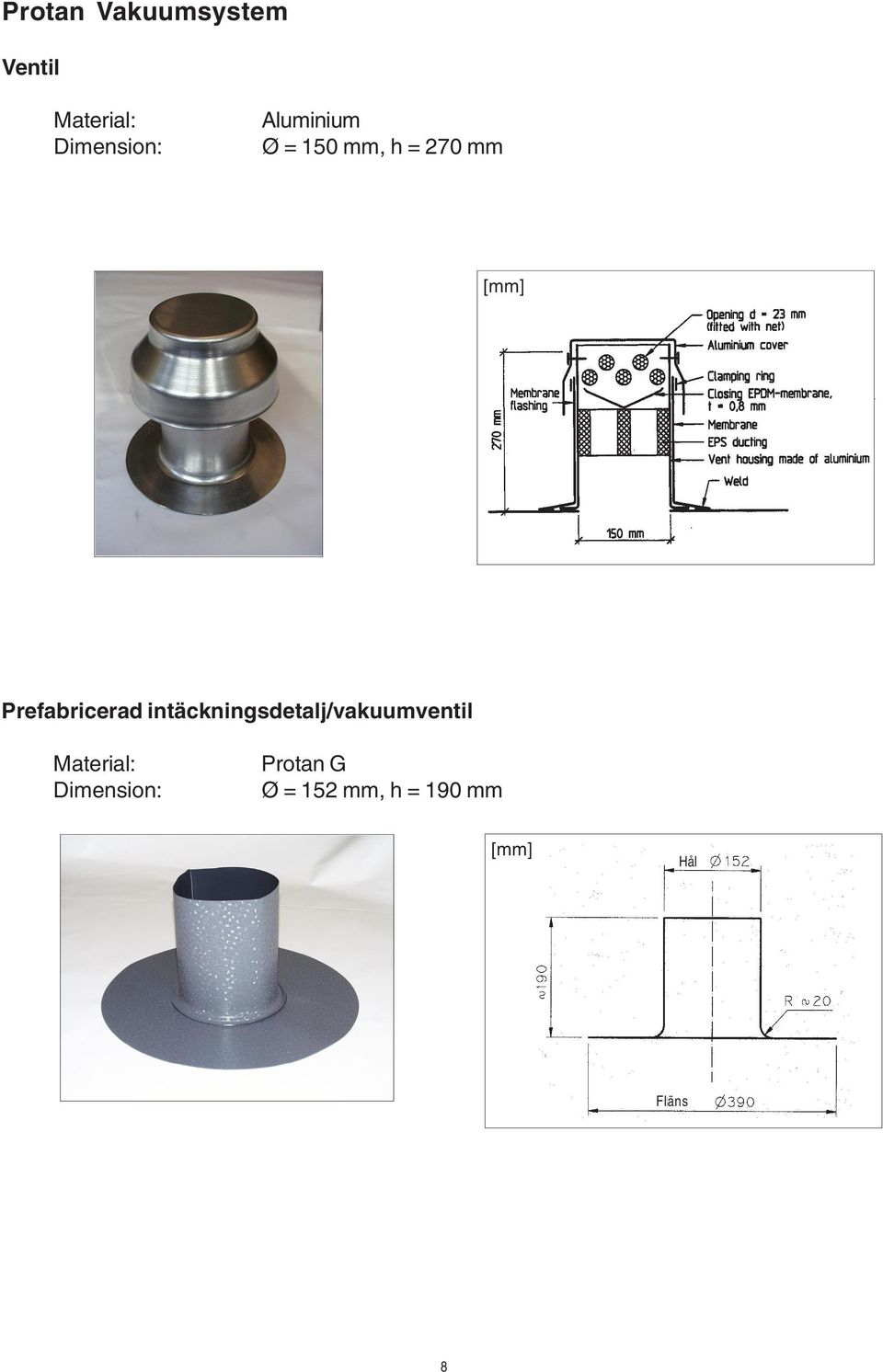

8 Protan Vakuumsystem Ventil Aluminium Ø = 150 mm, h = 270 mm Prefabricerad intäckningsdetalj/vakuumventil Protan G Ø = 152 mm, h = 190 mm Hål Fläns 8

9 Protan Tätband 1 rulle = 12 m 9

10 Takbrunnar Jual takbrunn PVC-belagt rostfritt stål + Protan G Ø = 50 mm, h = mm Ø = 17 Ø = 5,5 Ø=50 Jual takbrunn PVC-belagt rostfritt stål + Protan G Ø = 75 mm, h = mm Ø = 17 Ø = 5,5 Ø=75 10

11 Jual takbrumm PVC-belagt rostfritt stål + Protan G Ø = 90 mm, h = mm Ø = 17 Ø = 5,5 Jual takbrunn PVC-belagt rostfritt stål + Protan G Ø = 110 mm, h = mm Ø = 17 Ø = 5,5 Ø=90 Ø=110 11

12 Jual takbrunn PVC-belagt rostfritt stål + Protan G Ø = 50 mm, h = 600 mm Ø = 17 Ø = 5,5 600 Ø=50 Jual takbrunn PVC-belagt rostfritt stål + Protan G Ø = 75 mm, h = 600 mm Ø = 17 Ø = 5,5 600 Ø=75 12

G Ø = 75 mm, h = 600 mm Ø = 17 Ø = 5,5 600 Ø=75

13 Jual takbrunn PVC-belagt rostfritt stål + Protan G Ø = 90 mm, h = 600 mm Ø = 17 Ø = 5,5 600 Ø=90 Jual takbrunn PVC-belagt rostfritt stål + Protan G Ø = 110 mm, h = 600 mm Ø = 17 Ø = 5,5 600 Ø=110 13

G Ø = 110 mm, h = 600 mm Ø = 17 Ø = 5,5 600 Ø=110

14 Jual takbrunn PVC-belagt rostfritt stål + Protan G Ø = 50 mm, h = 103 mm h = 103 mm Fall 2 o Jual takbrunn PVC-belagt rostfritt stål + Protan G Ø = 75 mm, h = 127 mm h = 127 mm Fall 2 o 14

2 o Protan G Ø = 75 mm, h = 127 mm h = 127 mm

15 Tillbehör takbrunn Lövsil - rostfritt stål Rostfritt stål Ø = 180 mm, h = 200 mm Lövsil - plast Polypropylen Ø = 160 mm, h = 160 mm 15

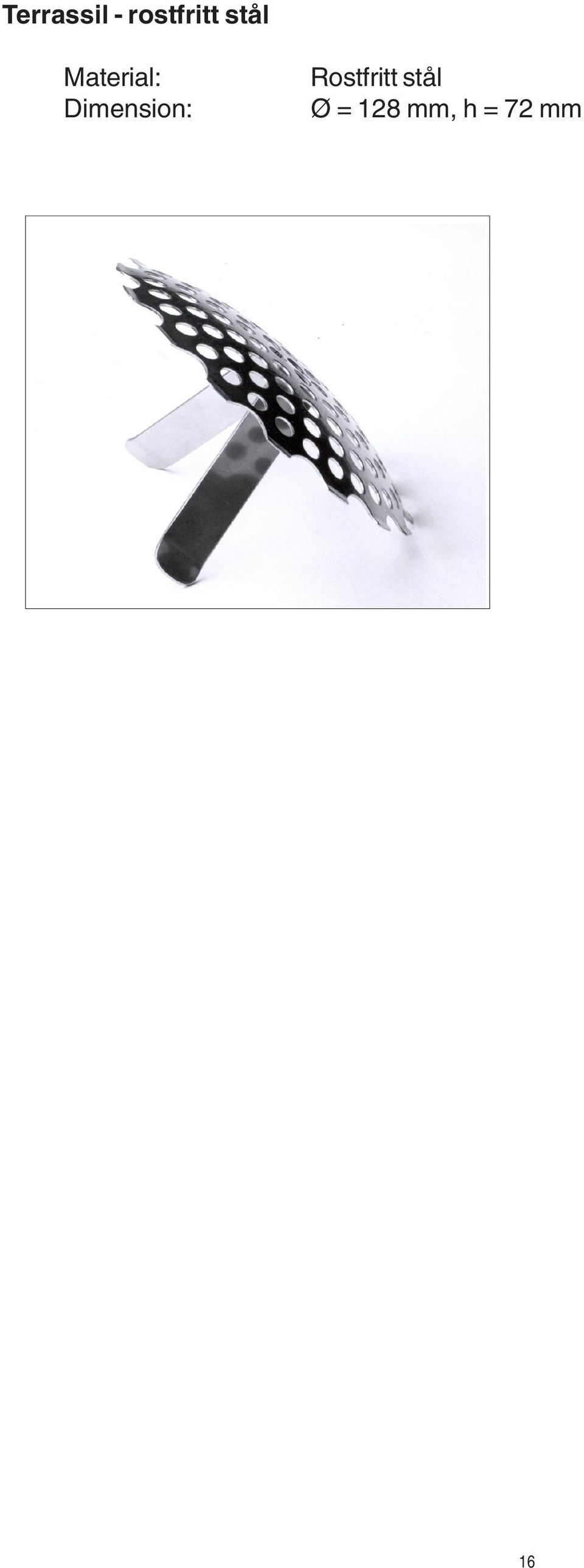

16 Terrassil - rostfritt stål Rostfritt stål Ø = 128 mm, h = 72 mm 16

17 Prefabricerade intäckningsdetaljer Protan utvändigt hörn Protan G Protan invändigt hörn Protan G 17

18 Protan stos, Ø = 35 mm Protan G h = 95 Ø = 35 w = 203 Protan stos, Ø = 75 mm Protan G h = 600 w = 275 Ø = 75 18

19 Protan stos, Ø = 110 mm Protan G h = 600 w = 300 Ø=110 Protan stos, Ø = 160 mm Protan G h = 400 w =360 Ø=160 19

20 Protan stos, Ø = 200 mm Protan G 77, ,5 h = 200 w =355 Ø=200 Protan stos, Ø = 20 mm Rör: Oarmerad PVC duk, fläns: Protan G h = 160 w = 100 Ø = 20 20

21 Protan stos, Ø = 30 mm Rör: Oarmerad PVC duk, fläns: Protan G w = 140 Ø = Konisk intäckningsdetalj Protan G h = 300 h = 150 w = 170 Ø = 70 21

22 Prefabricerad detalj för rektangulära genomföringar Protan G Prefabricerad detalj för Londab infästningsdon Rör: Protan G, fläns: Protan SE 22

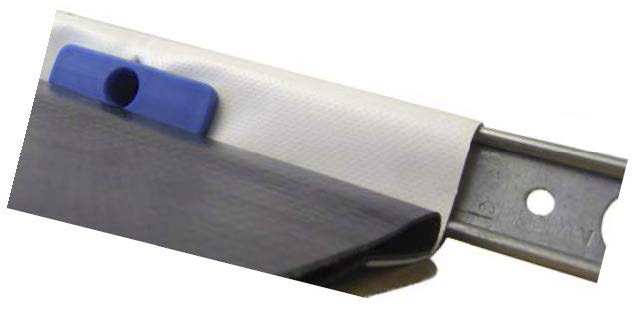

23 Protan stålskena Stål Längder á m De stora hålen gör det möjligt att använda teleskophylsor av typ Iso-Tak SH vid infästning av skenan. Hatten på hylsan är anpassad till bredden på skenan och kan användas både med och utan Protan tunnel. 23

24 Protan SE Kvalitetskontrollapp Protan SE Ø = 180 mm Protan SE svetslapp Protan SE Ø = 110 mm och 180 mm 24

25 Kontrollverktyg för svets 25

26 Protan Tillbehör För säkert detaljutförande Protan AB Gunnebogatan Spånga Tel Fax Informationen i bifogade specifikationer ska ses som en information. Protan AS / Protan AB kan ej hållas ansvariga för fel eller konsekvenser orsakade av denna information.
