1 UV RAPPORT 2012:13 ARKEOLOGISK FÖRUNDERSÖKNING I FORM AV ANTIKVARISK KONTROLL Slagg i Vånga Arkeologisk kontroll invid RAÄ 80 i Vånga Östergötland Norrköpings kommun, Vånga socken RAÄ 80 Dnr Christina Helander, Per Nilsson och Pia Nilsson Slagg i Vånga 1

2 2 Slagg i Vånga

3 UV RAPPORT 2012:13 ARKEOLOGISK FÖRUNDERSÖKNING I FORM AV ANTIKVARISK KONTROLL Slagg i Vånga Arkeologisk kontroll invid RAÄ 80 i Vånga Östergötland Norrköpings kommun, Vånga socken RAÄ 80 Dnr Christina Helander, Per Nilsson och Pia Nilsson Slagg i Vånga 3

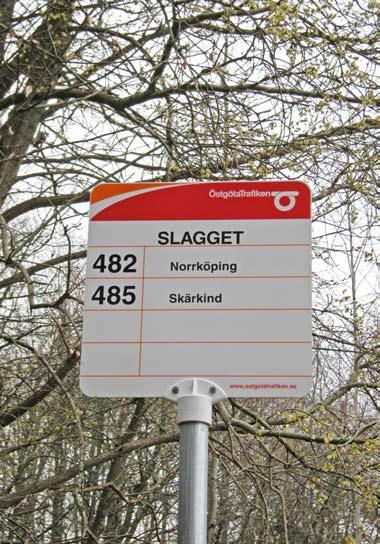

4 Riksantikvarieämbetet Arkeologiska uppdragsverksamheten (UV Öst) Roxengatan Linköping Tel Fax e-post uvost@raa.se e-post fornamn.efternamn@raa.se Riksantikvarieämbetet UV Rapport 2012:13 Kartor ur allmänt kartmaterial, Lantmäteriet Gävle Medgivande I 2011/0233. Kartor är godkända från sekretessynpunkt för spridning. Lantmäteriet Dnr /254. Grafisk form Britt Lundberg Kartografi Karlis Graufelds Foto Christina Helander, Pia Nilsson Utskrift UV Öst, Linköping 2012 Omslag Busshållplatsen Slagget som kabelsträckningen passerade. Foto Christina Helander. 4 Slagg i Vånga

5 Innehåll Bakgrund och sammanfattning 7 Kultur- och fornlämningsmiljö 9 Metod 9 Resultat 10 RAÄ RAÄ 80:1 10 Vägens västra sida 10 Vägens östra sida 10 Besiktning av skadad husgrund vid Stjärntorp 13 Referenser 14 Arkiv 14 Administrativa uppgifter 14 Motala Vadstena Skänninge Motala ström Svartån Linköping Norrköping Söderköping Mjölby Stångån Fig 1. Karta över Östergötland med platsen för förundersökningen markerad. Slagg i Vånga 5

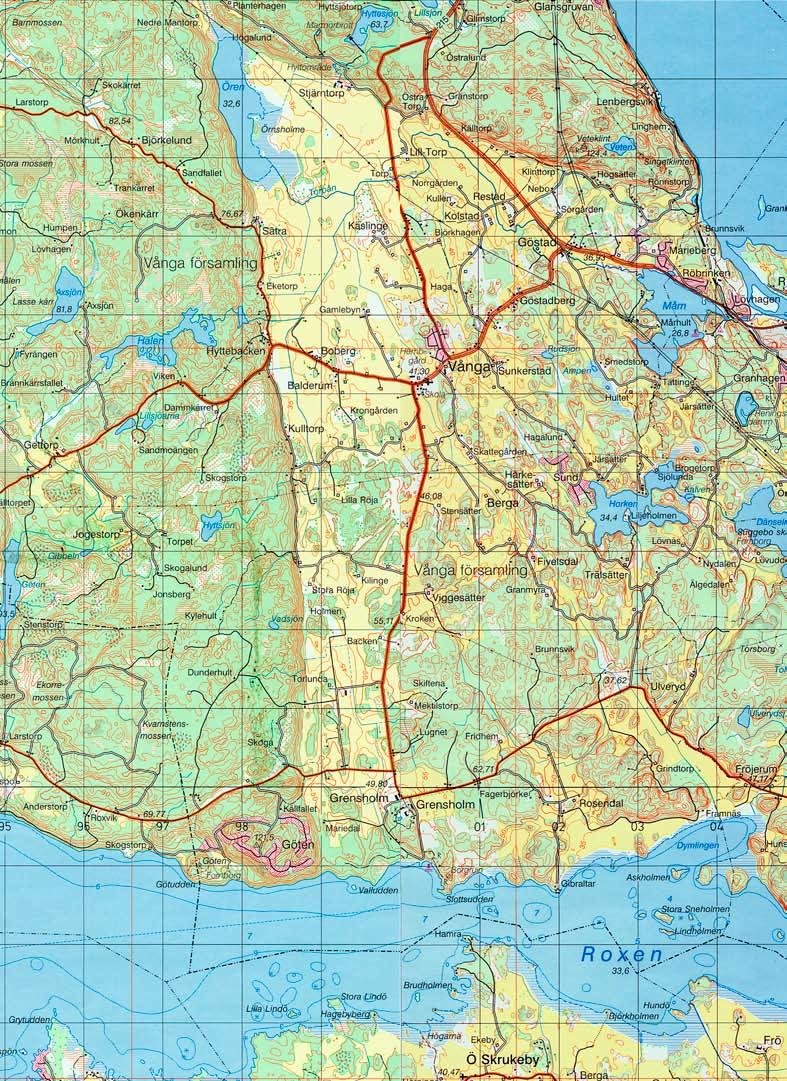

6 Fig 2. Utdrag ur analoga Gröna kartan (Lkpg 8F NO, Norrköping 8G NV) med förundersökningsområdet markerat. Skala 1: Slagg i Vånga

7 Riksantikvarieämbetet, Arkeologiska uppdragsverksamheten, UV, är en uppdragsfinansierad del av Riksantikvarieämbetet som i huvudsak genomför arkeologiska undersökningar efter beslut enligt Lag (SFS 1988:950) om kulturminnen m m. Uppdragsverksamheten utför även konsultuppdrag i form av utredningar, kulturmiljöanalyser och planeringsunderlag. Den arkeologiska uppdragsverksamheten har ingen myndighetsfunktion. Arkeologisk förundersökning i form av antikvarisk kontroll Slagg i Vånga Bakgrund och sammanfattning Vattenfall Services Nordic AB:s arbetar med ett nytt ledningsnät i Vånga socken, Norrköpings kommun, Östergötland (se fig 2). I samband med schaktningarna har Riksantikvarieämbetet, Arkeologiska uppdragsverksamheten, UV Öst (RAÄ, UV Öst) på uppdrag av Länsstyrelsen Östergötland (beslut 30 juni 2010) utfört arkeologiska förundersökningar i form av antikvariska kontroller. Dessa kontroller skedde vid tre tillfällen; 13 april, 21 juni, 31 augusti samt en efterkontroll den 30 september Den sammanlagda längden för den antikvariska kontrollen var omkring 135 meter och skedde inom ett hyttområde med slaggvarpar (RAÄ 80:1, Vånga socken). I schakten, och i anslutning till en inom fornlämningsområdet nyanlagd bussvändplan noterades rikligt med slagg, men inga konstruktioner. Antikvarisk kontroll skulle även ha skett i det fall elkabelförläggningen löpt nära en gravliknande lämning (RAÄ 169, Vånga socken). Här flyttades dock ledningen, och ingen kontroll blev aktuell. Inom uppdraget gjordes dessutom, på uppdrag av Thomas Karlsson, Vattenfall, en besiktning av en skadad husgrund vid Stjärnorp. Slagg i Vånga 7

8 Vånga 139:1 Vånga 153:1 Vånga 60:1 Vånga 138:1 Vånga 69:1 Vånga 71:1 X Y Vånga 141:1 Y Vånga 61:1 Kabel Fast fornlämning enligt FMIS Övrig kulturhistorisk lämning enligt FMIS Bevakningsobjekt enligt FMIS Vånga 225:1 Vånga 79:1 Vånga 143:1 X Vånga 175:1 Vånga 85:1 Vånga 22:1 Vånga 59:1 Vånga 162:1 Vånga 233:1 Vånga 230:1 Vånga 229:1 Vånga 176:1 Vånga 177:1 Vånga 23:1 Vånga 234:1 Vånga 167:1 Vånga 165:1 Vånga 80:1 Vånga 25:1 Vånga 194:1 2 Vånga 24: m Vånga 178:1 Vånga 179:1 Vånga 84:1 Vånga 166:1 Vånga 88:1 Vånga 169:1 Fig 3. Utdrag ur digitala Fastighetskartan med närområdets fornlämningar. De tre berörda områdena är markerade med varsin röd ring. Skala 1: Slagg i Vånga

9 Kultur- och fornlämningsmiljö Områdena som berörs av ledningsarbetet ligger norr och söder om Vånga samhälle. I området finns ett flertal registrerade fasta fornlämningar och kulturhistoriska lämningar i form av boplatser, stensättningar, gruvhål, hyttområden och torplämningar. RAÄ 169 är en fornlämningsliknande lämning (gravhög?) som ligger på ett impediment söder om en åker och öster om landsvägen. RAÄ 80 utgörs av ett hyttområde med slaggvarpar vid Hyttebacken (Bobergshyttan). Hyttområdet är cirka 140x90 meter stort och uppvisar förekomst av slaggvarpar (slagghögar) tillsammans med enstaka slaggförekomster. Inget tyder på att det påträffats bränd lera, bottenskållor eller ässjor i området. Det har funnits en mängd andra verksamheter på platsen, bland annat står där en nedlagd kraftverksbyggnad och resterna av ett sågverk. Dessa aktiviteter tillsammans med vägen har gjort att stora delar av området har skadats (FMIS). Det är svårt att säga något om hyttans datering men generellt förekom sådan verksamhet från tidig medeltid och framåt. Metod Antikvarisk kontroll innebär att schaktningen sker under överinseende av en arkeolog. Målet är i första hand att undvika att skada lagskyddade fornlämningar. Där lämningar ändå påträffats utan att schaktningen kunde styras undan, har lämningarna fotodokumenterats och tolkats, samt mätts in med nätverks-rtk. Schaktet OS har digitaliserats i efterhand. Inga fynd har samlats in. Fig 4. Uppgrävd slagg, kol och sot låg spridda längs hela kanten av området där busshållsplatsen anlagts. Foto Christina Helander. Slagg i Vånga 9

10 Resultat RAÄ 169 På plats vid RAÄ 169 den 13 april 2011 kunde det konstateras att ledningsdragningens sträckning hade ändrats så att det istället gick att trycka ledningen under landsvägen. Det fick till följd att ingen lämning längre låg inom aktuellt ledningsområde. RAÄ 80:1 Vid besök på platsen för RAÄ 80:1 den 13 april 2011 kunde det konstateras att det hade anlagts en busshållsplats (hållplats Slagget) med asfalterad vändplan. I kanterna av vändplatsen iakttogs mycket kol, sot och slagg. I samband med anläggandet av hållplatsen genomfördes inga antikvariska åtgärder (se fig 4). Den sammanlagda ytan som nu kom att förundersöktas var cirka 135 meter. Vägens västra sida Den 21 juni 2011 utfördes en arkeologisk förundersökning i form av en antikvarisk kontroll i samband med schaktning inför nedläggning av elkabel inom hyttområdet, RAÄ 80:1. De fyra schakten kom att läggas i direkt anslutning till slaggvarpar och var sammanlagt 65 meter långa. I samtliga påträffades rikligt med slagg, sot och kol. I ett av schakten (OS211) påträffades större stenar som kan ha varit delar av en stenmur (A226). Inga spår av en eventuell hyttlämning påträffades dock. Denna bör ha varit belägen i högre terräng, närmare det vattenfall som finns på platsen. Området är dessutom stört av sentida sågverk och andra byggnader (se fig 5). Då det senare visade sig att det tekniskt inte gick att trycka kabeln under vägen och över till den västra vägkanten på det ställe man planerat, måste man följa vägens östra sida ytterligare cirka 80 meter längre norrut. Med anledning av detta utfördes den 31 augusti 2011 en ny arkeologisk förundersökning i form antikvarisk kontroll. Schaktbeskrivning Schakt-id Längd Bredd Djup Beskrivning OS m 0,5 m 0,4 0,6 m Slagg, sot och kol. OS m 0,5 m 0,4 0,6 m Slagg, sot och kol. OS m 0,5 m 0,4 0,6 m Slagg, sot och kol. A226 består av större stenar som kan ha utgjort delar av en stenmur. OS235 6,5 m 0,5 m 0,4 0,6 m Slagg, sot och kol. Vägens östra sida Södra delen av schaktet på den östra sidan vägen hade redan påbörjats innan arkeolog kom till platsen, men huvuddelen av schaktningen kom ändå att ske under antikvarisk övervakning. Schaktet låg som mest cirka 2,5 meter från asfaltskanten. Södra delen av schaktet grävdes i en brukningsväg som löper längs vägen en bit. Övrigt schakt drogs genom plan markyta invid vägen. Från söder mot norr syntes i schaktets första cirka femton meter inga nämnvärda lämningar. Det ytligaste jordlagret var gråbrunt och möjligen färgat av sot. Därefter vidtog ett kraftigt sotbemängt lager med mycket riklig förekomst av slagg, även i botten fanns starkt sotig sand och slagg. Slaggbitarna är vanligen 0,1 0,2 meter stora och av bubblig eller utfluten karaktär (se fig 6). 10 Slagg i Vånga

11 Y X OS215 Planerat FU-område Schakt Stenmur Fast fornlämning enligt FMIS A226 Vånga 80:1 OS211 OS235 OS X Y OS m Fig 5. Översiktsplan med schaktnummer och anläggningsnummer markerade. Skala 1:400. Slagg i Vånga 11

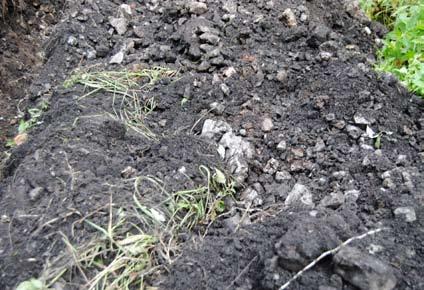

12 Fig 6. Mängder av uppschaktad slagg från den södra delen av schaktet på östra sidan av vägen. Foto Pia Nilsson. Fig 7. Den röda sanden syns tydligt i schaktets botten. Foto Pia Nilsson. Lagret fortsatte ungefär i tjugo meter mot norr. I den norra avslutningen fanns en samling av 4 5 större stenar, som var 0,6 1,2 meter stora. Det föreföll inte ha utgjort rest av en syllstensrad, utan låg mer på eller vid varandra i slagglagrets eller varpens slut. Efter det första slagglagret vidtog cirka tio meter brun till brunorange sand. Norr om detta övergick det översta ungefär 0,5 meter tjocka lagret till gråsvart, sotig sand innan den brunorange sanden tog vid. I det svartbruna lagret fanns endast någon enstaka slaggbit, och detta avsnitt följde vägen i omkring femton meter. De sista cirka tjugo metrarna åt norr, innan schaktet upphörde och ledningen trycktes under vägen, vidtog det andra av de två slaggbemängda områdena. Slaggförekomsten upphör ungefär vid schaktets botten, på cirka 0,7 meters djup. Karaktären på slaggen är något annorlunda här än vid den södra förekomsten. Det finns mer inslag av glasartad kompakt slagg, och även rödbrunbränd sand och slagg (se fig 7). Schaktbeskrivning Schakt-id Längd Bredd Djup Beskrivning OS m 0,3 0,5 m 0,7 1 m Slagg, sot och kol. I norra delen var sanden rödbränd. 12 Slagg i Vånga

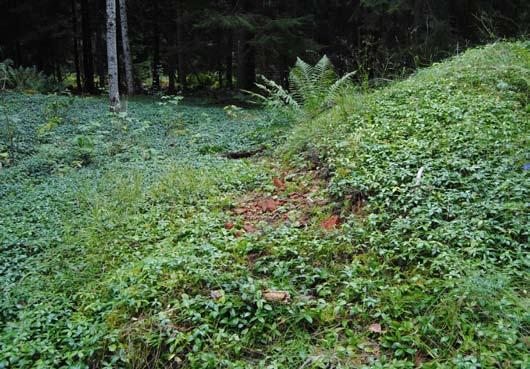

13 Fig 8. Det övervuxna spisröset syntes tydligt i landskapet. Foto Pia Nilsson. Besiktning av skadad husgrund vid Stjärntorp Thomas Karlsson, Vattenfall har via e-post meddelat Riksantikvarieämbetet, UV Öst, att man vid ledningsarbeten skadat en husgrund vid Hyttesjön strax norr om Stjärntorp. Husgrunden besiktigades av Riksantikvarieämbetet, UV Öst, den 31 augusti 2011, tillsammans med markägaren Gudrun Ivarsson samt en representant för Vattenfall. Det rörde sig om en tydlig, kraftigt markerad grund, cirka 9x6 meter i NNV-SSO:lig riktning och 0,3 0,4 meter hög. I det norra hörnet finns ett cirka en meter högt spisröse. Detta röse har fått en körskada i nordöstra delen. Skadan skedde när Vattenfall utförde ledningsarbeten i vintras, och inte noterade spipsröset på grund av snötäcke. Husgrunden är av yngre datum. Det finns rikligt med tegel i det toppiga spisröset (se fig 8). I närheten finns minst ännu en grund efter en ekonomibyggnad. Möjligen är denna huslämning identisk med Vånga RAÄ 153 (bebyggelselämning). Det fanns inte möjlighet att inom ramen för projektet besiktiga platsen för RAÄ 153. Skulle det visa sig finnas lämningar där, finns i så fall inte den aktuella husgrunden med i fornlämningsregistret som övrig kulturhistorisk lämning. Den aktuella husgrundens läge stämmer så bra med de äldre kartorna, som redovisas i beskrivningen av RAÄ 153, att det kanske är möjligt att inprickningen i något skede kan ha hamnat fel på den ekonomiska kartan (se fig 3). RAÄ, UV Öst bedömer att arbetet nu är klart och att inga ytterligare antikvariska åtgärder är aktuella. Skulle ledningssträckan komma att utökas eller ändras, måste ansökan om tillstånd enligt Lag (1988:950) om kulturminnen m m ställas till Länsstyrelsen Östergötland, som beslutar i ärendet och avgör vilka eventuella fortsatta åtgärder som krävs. Linköping i november 2011 Christina Helander Slagg i Vånga 13

14 Referenser Arkiv FMIS, RAÄ, Stockholm Administrativa uppgifter Län: Östergötland Landskap: Östergötland Kommun: Norrköping Socken: Vånga socken Plats: Vånga Undersökningens mittpunkt: X , Y Koordinatsystem: SWEREF 99 Höjdsystem: Riksantikvarieämbetet dnr: Länsstyrelsen dnr: Länsstyrelsen beslutsdatum: Projektnummer: Intrasisprojekt: UV2010:119 Rapportnummer: 2012:13 Ansvarig arkeolog: Christina Helander, Per Nilsson och Pia Nilsson Beställare: Länsstyrelsen Östergötland Kostnadsansvarig: Vattenfall Services Nordic AB Undersökningstid: 13 april, 21 juni och 31 augusti 2011 Undersökningsområde: Undersökt yta: Ca 135 löpmeter Fynd: Inga fynd 14 Slagg i Vånga
