1 DEMAND CONTROLLED VENTILATION Demand controlled Ventilation

2 Table Of Contents MTC - Produktbeskrivning 3

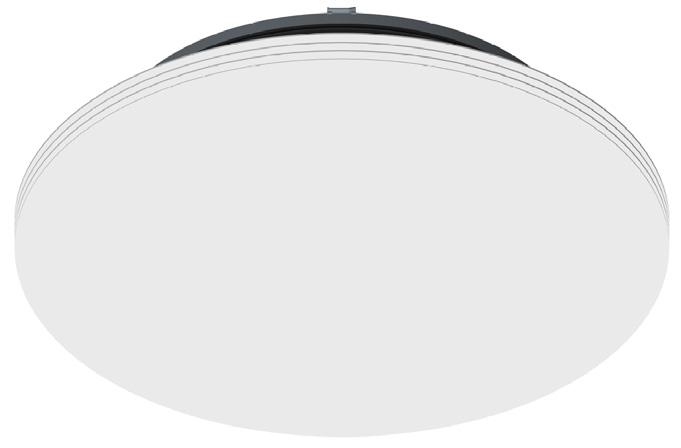

3 3 Produktbeskrivning MTC-400 Reaktivt taktilluftsdon [fast underplåt] Introduktion MTC-400 MTC är liksom MTN ett självverkande reaktivt tak tilluftsdon avsett för behovsstyrd ventilation då luftflödet från flera don regleras av ett gemensamt spjäll i tilluftskanalen. Används tillsammans med Lindinvents kanalmonterade rumsklimatstyrning DCV-RC. Har fast underplåt vilket gör att donet vid nollflöde får en profil mot taket som liknar det aktiva donet TTC. Är avsett för större lokaler med lägre flexibilitetskrav så som utbildningslokaler, större konferensrum, kontorslandskap, restauranger, foajéer etc. Klarar låga och höga flöden (upp till 115 l/s vid 30 dba) med under tempererad luft (ned till 15ºC) med bibehållen omblandning av rumsluften. Är liksom det aktiva donet TTC utrustat med rörliga lameller. Donets öppningsgrad (spalthöjden mellan lameller) ändras reaktivt som en följd av tryckförändringar och därmed luftflödet i tilluftskanalen. Funktion Med det variabla luftflödet anpassas spalthöjden mellan donets lameller. Som följd av den varierande öppningsgraden (spalthöjden) bibehålls lufthastigheten ut från donkanten även vid låga flöden så att det inte uppstår kallras. Luften sprids längs taket med kraftig medinjektion av rumsluft, vilket medför att luftstrålen redan efter 1,5 m har nått rumstemperatur. MTC - Reaktivt taktilluftsdon. MTC - Reaktivt taktilluftsdon. MTC MTC MTC MTC-400 TILLUFTSDON - REAKTIVT [FAST UNDERPLÅT] MTC + Donlåda HMK Funktionsschema för DCV-RC med MTC och DCV-BL. Temperaturgivare, kanal GTD Ventilställdon A VAC+Komm. 230VAC Rumsklimatsreglering DCV-RC Belysningsstyrning CBR Extern närvarogivare PD 2400 Flödesbalansreglering DCV-BL Typlösning - Landskap med MTC. MTC_A_PB20_HPT44 1 (4)

4 4 Produktbeskrivning MTC-400 Reaktivt taktilluftsdon [fast underplåt] Montage via donlåda och injustering MTC monteras liksom det reaktiva donet MTN enkelt med bajonettfattning i undertak via donlåda HMK eller som frihängande don med donlåda HMR. Donlådorna är av samma typ som används till de aktiva taktilluftsdonen, vilket gör det möjligt att byta till aktiva don om rumsstrukturen skulle förändras. Donlåda HMR är utrustad med injusteringsspjäll medan HMK utrustats med fasta injusteringslägen för att kunna fördela flöden jämnt över flera reaktiva don. Kastlängden kan reduceras i valda sektorer genom att, med distanser, mekaniskt förhindra öppning åt en viss riktning. Montering direkt i kanal MTC kan monteras direkt i kanal med hjälp av donadapter DAB eller DAS. Observera att vid lösningar med DAB eller DAS bör tryckfallet vara lika över donen för att inte få ojämn fördelning av luftflödet (separata injusteringsspjäll kan dock användas). Exempel på MTC-montage Tekniska specifikationer MTC Allmänt Dimensioner (mm) Dimensioner för MTC-400 framgår av illustrationen nedan. För mått på donlådor se respektive produkt beskrivning för HMK och HMR. Material Pulverlackerad aluminium- och stålplåt. Kulör Standardutförande: RAL9003; Glanstal 30 Valfri färg kan specialbeställas. Vikt 5,4 kg MTC med bredd och höjd i mm vid montage i undertak. Luftflöden Flödesområde: Upp till 115 l/s vid 30 db(a). Gränser beroende på ljudkrav enligt Diagram 1 och 2. MTC-400 monterat i donlåda HMK-250/400 för dolt montage. Tryck, flöden och ljudnivåer Se sidan 3. MTC-400 monterat i donlåda HMR-250/400 för synligt montage. MTC-400 monterat i DAB-400 för montage direkt i rektangulär kanal. MTC-400 monterat i DAS-400 för montage direkt i cirkulär kanal. Denna lösning kan även fanvändas för att förlänga stosen på donlåda HMK. MTC_A_PB20_HPT44 2 (4)

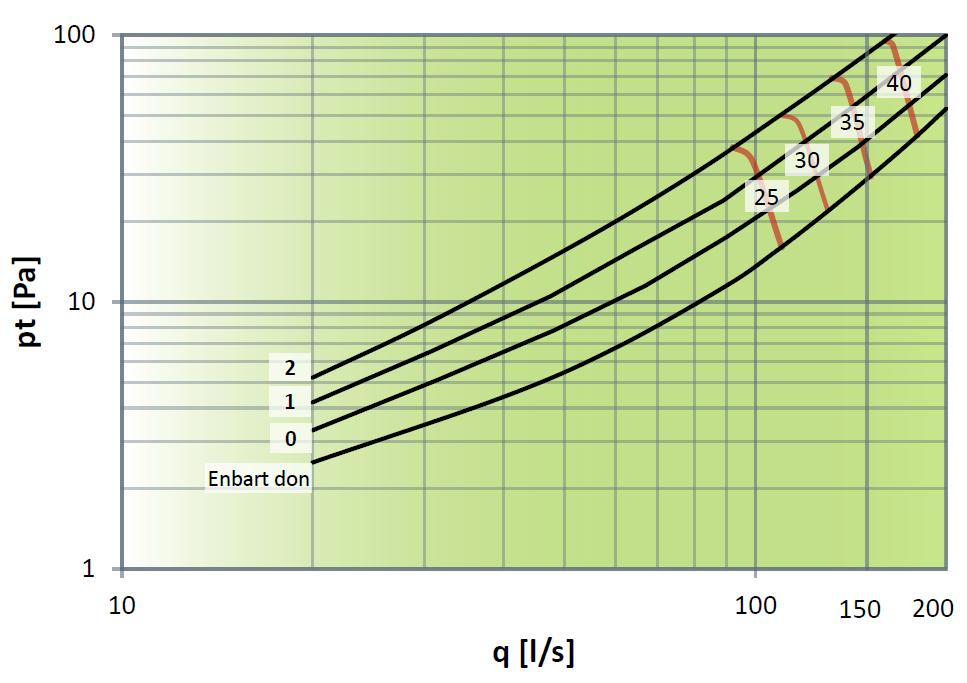

5 5 Produktbeskrivning MTC-400 Reaktivt taktilluftsdon [fast underplåt] Tryck, flöden och ljudnivåer Ljudtrycksnivåerna L PA i diagram 1 och 2 nedan motsvarar A-vägd ljudnivå i efterklangsfältet vid 10 m² ekvivalent ljudabsorptionsarea. Det motsvarar 4 db rumsdämpning i ett normaldämpat rum med 25 m³ rumsvolym. Notera exempel på korrigeringar vid andra typer av rum i tabell 2. Ljudeffektsnivå/oktavband: L w = L PA + K 0 [db] L PA = Ljudtrycksnivå [db(a)] (Diagram1 och 2) K 0 = Korrektionsfaktor/oktavband [db] (Tabell 3) Egendämpning enligt tabell 4-6. Mätningarna har utförts enligt ISO samt ISO 691:1995. Diagram 1. Flöde, tryck och ljudnivå över MTC-400 och HMK vid olika injusteringslägen. Tabell 1: Toleranser [db] MTN Tabell 2: Korrektion rumsdämpning [db] Rumsvolym Typ av rum Korrigering 25 m 3 hårt rum +2 db 25 m 3 normalt rum 0 db 25 m 3 dämpat rum 2 db 150 m 3 hårt rum 3 db 150 m 3 normalt rum 5 db 150 m 3 dämpat rum 7 db Tabell 3: Korrektionsfaktorer, K 0 [db] MTN MTC HMK-250/ Tabell 4: Egendämpning [db] MTC med donlåda HMK. MTN +HMK Diagram 2. Flöde, tryck och ljudnivå över MTC-400 och HMR MTC HMR-250/400 Tabell 5: Egendämpning [db] MTC med donlåda HMR. MTN +HMR Tabell 6: Egendämpning [db] / Enbart spridardelen MTC monterad med donadapter DAB eller DAS. MTM MTC_A_PB20_HPT44 3 (4)

6 6 Produktbeskrivning MTC-400 Reaktivt taktilluftsdon [fast underplåt] Kompletterande produktdokumentation Tabell 6: Kompletterande dokumentation till MTC nås via länkar på produktens hemsida under Produkter på Dokument Finns Finns ej Kommentar Installationsanvisning Driftsättningsanvisning Underhållsinstruktion Yttre förbindningsschema Miljövarudeklaration Brukarinformation Modbuslista Kombinerad installationsanvisning för MTM, MTC och donlådorna HMK och HMR Se driftsättningsanvisningen för MTC med anvisning kring flödesfördelning via injusteringsspjäll Betraktas som underhållsfri Ej relevant Bedömd av Byggvarubedömningen och Sundahus Ej relevant Ej relevant AMA-text MTC_A_PB20_HPT44 4 (4)

7 My notes 7

8 8 Control systems for ventilation and indoor climate Since 1995, we have worked with control systems for ventilation in demanding environments. We are at the forefront of what can be done in the field of air control: protective ventilation with very accurate and quick regulation, clean room solutions with very small pressure variations and intelligent comfort ventilation. Is there something you want to have done as regards air control please contact us. We know how to do it and if we don t have the right product, we will develop it. For the sake of the climate We endeavour to offer energy efficient solutions and practice what we preach. We use climate-neutral transport, use electricity from sustainable sources and always choose green in preference to red (i.e. environmentally compatible instead of cheap). This is the only way we can reverse the trend. We hope you will join us! Lindinvent AB, Skiffervägen 39, S , Lund, Tel: +46 (0) , Fax: +46 (0) info@lindinvent.se, Webb:
