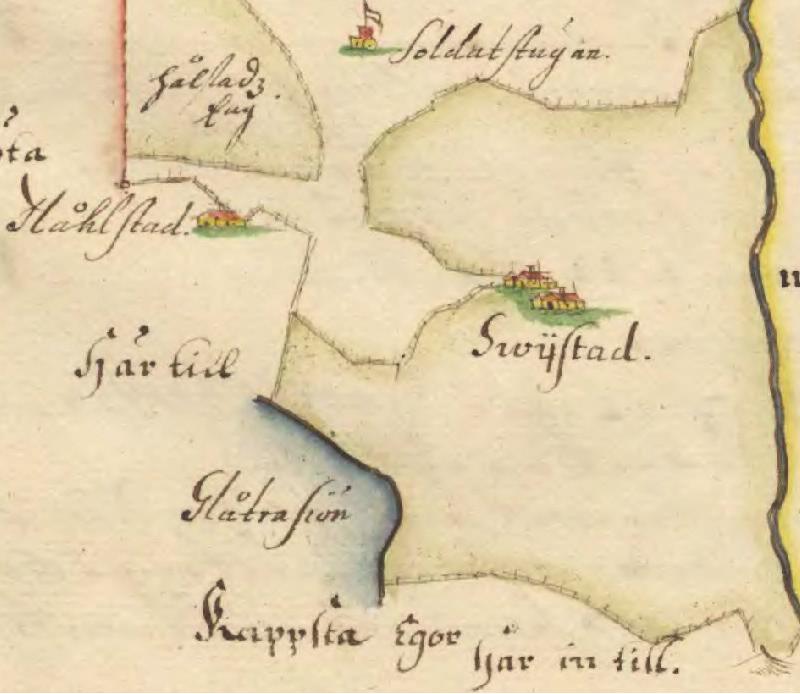

1 2014:3 Revidering av gravfältet Lid 17:1 Fältinventering Svista 1:7, Lids socken, Nyköpings kommun, Södermanland Karin Beckman-Thoor Den geomteriska avmätningen från 1695 är en av de äldsta kartorna som visar gårdarna vid Svista och grannen Hållsta vid Glottrasjön. Mellan dessa ligger gravfältet Lid 17:1. Kartbilden visar att området med gravfältet var utmark.

2 KRAKA KULTURMILJÖ 2014 Kraka kulturmiljö rapport 2014:3 KRAKA KULTURMILJÖ Johan Skyttes väg Älvsjö E-post: Omslag: Geomterisk avmätning av Svista 1695 Samtliga fotografier är tagna av Karin Beckman-Thoor. Kartor ur allmänt kartmaterial Lantmäteriet Medgivande R172_ ISBN: Tryck: Kraka kulturmiljö 2 Kraka kulturmiljö rapport 2014:3

3 Revidering av gravfältet Lid 17:1 Fältinventering Lids socken Nyköpings kommun Södermanland Karin Beckman-Thoor Kraka kulturmiljö rapport 2014:3 3

4 4 Kraka kulturmiljö rapport 2014:3

5 Innehåll Inledning... 7 Genomförande... 7 Resultat... 7 Ny beskrivning Kommentar till ny avgränsning och beskrivning Gravfältet i äldre historiska kartor...11 Referenser Kart- och arkivmaterial Administrativa uppgifter Kraka kulturmiljö rapport 2014:3 5

6 6 Kraka kulturmiljö rapport 2014:3

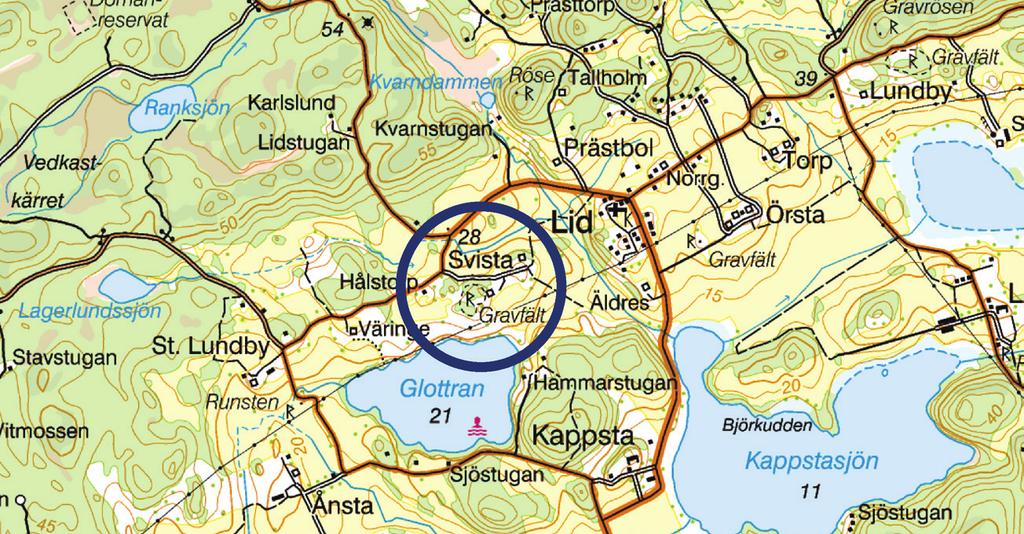

7 Inledning Kraka kulturmiljö har utfört en fältinventering i syfte att revidera beskrivning och avgränsning av gravfältet Lid 17:1. Uppdraget har utförts enligt beställning av Länsstyrelsen i Södermanlands län, dnr: Beställningen är ett led i att klargöra gravfältets utsträckning inför en planerad fastighetsreglering inom Svista i Lids sn. Arbetet ska resultera i ett bättre beslutsunderlag inför en avstyckning av en statarlänga från sent 1800-tal. Fig 1. Gravfältet, Lid 17:1, ligger väster om Svista i Lids socken, Nyköpings kommun. Genomförande Arbetet har utförts enligt länsstyrelsens önskemål. Arbetet inleddes med en genomgång av FMIS och äldre historiska kartor för att belysa fornlämningens avgränsning. Digitala register kontrollerades. Fältarbetet inriktades på att fastställa utbredning och omfattning för fornlämning Lid 17:1. Fornlämningen mättes in med GPS/RTK och beskrivningen reviderades. Ny beskrivning och avgränsning har översänts till FMIS vid Riksantikvarieämbetet. Resultaten av karteringen och gravfältets avgränsning diskuterades och justerades i samråd med länsstyrelsen. Avslutningsvis har resultaten sammanställts i en enkel rapport med fokus på kartredovisningen. Resultat Vid inventeringen mättes samtliga gravar och andra element in. Resultaten av inmätningen och fältobservationerna jämfördes med den tidigare FMIS-beskrivningen. Den största skillnaden i gravfältsbeskrivningen avser en justering av gravfältets gräns och antalet gravar inom området. Den utvidgning av gravfältet som skedde 1985 har reviderats och följer nu ungefär den som gällde före 1985, se avsnittet med kartredovisningar. Här presenteras en ny beskrivning och ny avgränsning. Kraka kulturmiljö rapport 2014:3 7

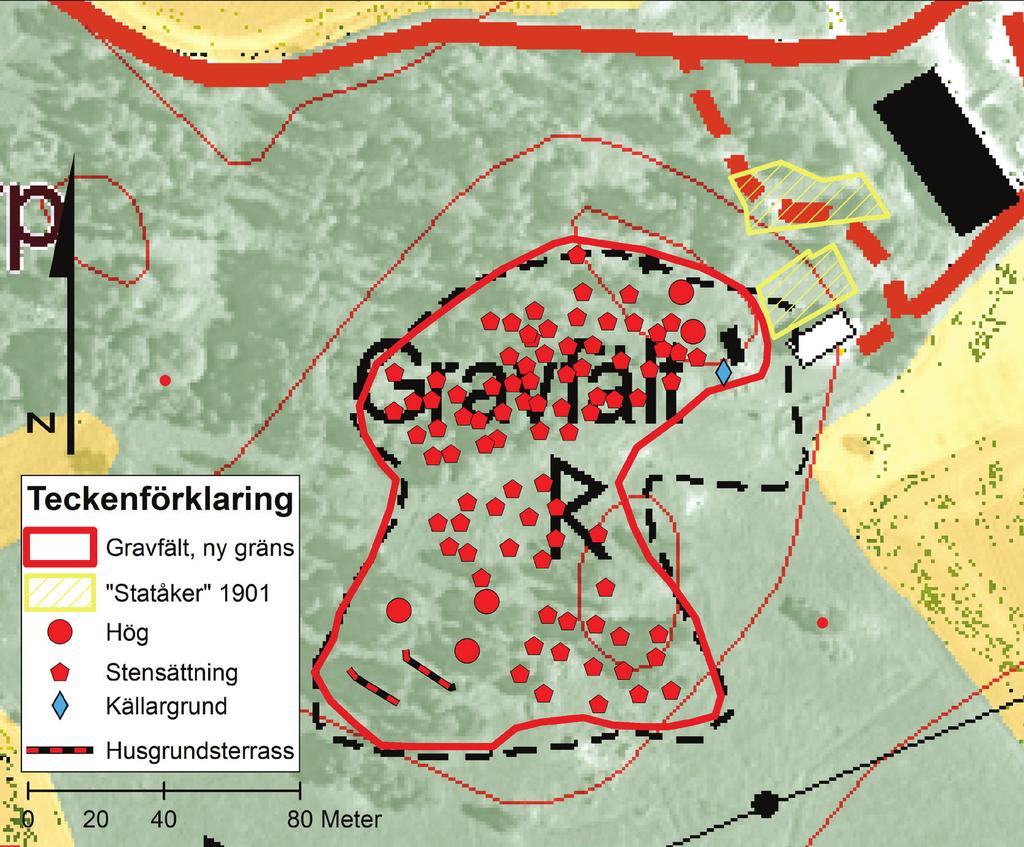

8 Fig 2. Utdrag ur digitala fastighetskartan 2014, med gravfältets gräns från FMIS som svarta streck i kartbilden och med ny avgränsning. I NO syns statarbostaden och de två stataråkrar som redovisades på kartan från år Skala 1:2000. Ny beskrivning 2014 Gravfält, 140x120 m (N-S) bestående av ca 90 fornlämningar. Dessa utgörs av 5 högar och ca 83 runda stensättningar och 2 husgrundsterrasser. Högarna är m i diam och 0,7-2,5 m h. Två högar, däribland den största, har kantkedja, helt resp. delvis synlig, 0,2-0,4 m h av 0,3-0,9 m l stenar. Två högar har kantränna, 1-1,5 m br och 0,3-0,4 m dj. Den ena av dessa är delvis bortschaktad. Den största högen har grop i mitten 5x3 m och 0,3m dj samt en lätt kantskada. De runda stensättningarna, varav ca 5 är högliknande, är 4-11 m i diam och 0,1-0,5 m h, i allmänhet 0,2-0,4 m h. Övertorvade med i några fall 0,2-0,6 m st stenar i ytan. En stensättning, belägen N om körväg (Ö-V), har kantkedja, 0,2-0,3 m h, av 0,4-0,7 m l stenar. Ett flertal av stensättningarna, företrädesvis i den N delen, har kantränna, 0,5-1,0 m br och 0,1-0,2 m dj. 4 stensättningar har grop i mitten, ca 2-4 m st och 0,1-0,5 m dj. Flera stensättningar har lätta till måttliga kantskador. I gravfältets SV del är två husgrundsterrasser, ca 22 m l (NV-SÖ) 5-8 m br och intill 1,2 m h kant i SV, med några 0,3-1,0 m st stenar utfallna. Något oklar längdbegränsning och ingen iakttagbar kantvall och ränna mot NÖ. Den andra terrasseringen markeras av en terrasskant, 14 m l, 8 Kraka kulturmiljö rapport 2014:3

9 Fig 3. Karta över Svista från år 1901 som visar ett ägoutbyte. På kartan syns statarbostaden (i kartakten beskrivs nr 7 som Tomtplats för statbyggnad ) och två åkrar som brukats av statarna (nr 5 och 6 i kartakten Statåker ). Väster om bostadshuset är två uthuslängor, varav den ena alltjämt står kvar. Mellan statarbostaden och uthuslängan är marken ojämn och delvis stenig. I området finns ett trädgårdsland. Vid fornminnesrevideringen 1985 bedömdes området rymma gravar, vilka ej kan urskiljas med säkerhet idag. Skala 1:2000. bågformad (NNV-SSÖ-V-Ö) och intill 0,4 m h i SV, där den ställvis förefaller skenskodd. Bredden kan ej anges. I NO är en källargrund, möjligen ingrävd i en numer förstörd hög. Invid statarbostaden i NV registrerades fem stensättningar i samband med revideringen I detta område är marken ojämn och några tydliga stensättningar kan ej urskiljas, däremot finns tre oregelbundna förhöjningar i området. Dessa avgränsas i NO av den stataråker som återfinns i kartan från Inom åkerytan finns inga spår av gravliknande lämningar. Utmed den SV, S och SÖ kanten av gravfältet löper en äldre körväg som gått fram till den såg som legat söder om gravfältet, från tidigt 1900-tal till minst 1960-talet. Denna körväg bildar en tydlig gräns för gravfältet. Gravfältet är beväxt med löv- och barrträd och en del lövsly i N. Den södra delen utgörs av betad hagmark. I ATA finns det uppgifter som berättar att det påträffats ett gravklot vid ladan i väster, troligen avses ladan väster om gravfältet på 1901 års karta. Terräng Krön och S-sluttning av moränhöjd med berg i dagen. Hagmark, barr- och lövträd. Kraka kulturmiljö rapport 2014:3 9

10 Kommentar till ny avgränsning och beskrivning Vid fornminnesinventeringens revidering år 1985 justerades gravfältets beskrivning, ca 5-7 gravar tillkom och gränsen för gravfältet utvidgades avsevärt i nordost, så att det även omfattade en yta öster om uthuset och norr om statarbostaden. Gränsen flyttades ut i hagmarken söder om statarbostaden. Vid fältbesöket besiktigades gravfältet nogsamt och samtliga gravar och övriga formelement mättes in i syfte att få en bättre förståelse för gravarnas utformning och utseende inom gravfältet. I fornminnesregistret vid Riksantikvarieämbetet är Lid 17:1 registrerat som ett gravfält om närmare hundra gravar, företrädesvis stensättningar och några större högar som givits en mer monumental placering. Till området hör även två husgrundsterrasser, belägna i sydost. Merparten av gravarna framträder tydligt och många uppvisar detaljer som kantrännor och kantkedjor. Flera av stensättningarna är högliknande medan andra är mer flacka till sin karaktär, framför allt i den sydöstra delen. Mellan statarbostaden och uthuslängan, som ligger i vinkel, är ett område som delvis är ojämnt och något stenigt, vid provstick med jordsond. Här finns även ett trädgårdsland. Norr om detta är en bergklack. Kartan från 1901, är den första kartan som i detalj visar området. Invid statarbostaden ligger två uthus, varav ett finns kvar idag. Omedelbart norr om statarbostaden är det markerat två stataråkrar. I dag framträder ytan väster om de små åkerytorna från år 1901 som ett ojämnt, oregelbundet och till delar stenigt område. Gränsen för det Fig 4. Från statarlängans trädgård erbjuds en vacker utblick mot sjön Glottern i söder. Utmed den västra sidan av trädgården är ett uthus och i anslutning till denna är marken ojämn. I början av 1900-talet fanns det ytterligare ett uthus i området. Till höger i bilden syns spåren av ett rabarberland. Den ungefärliga gränsen för den ojämna markytan har ritats in i fotobilden. Statarlängan är en karaktäristisk byggnad som speglar 1800-talets organisation med statare på Svista. Byggnaden har stora miljöskapande värden. 10 Kraka kulturmiljö rapport 2014:3

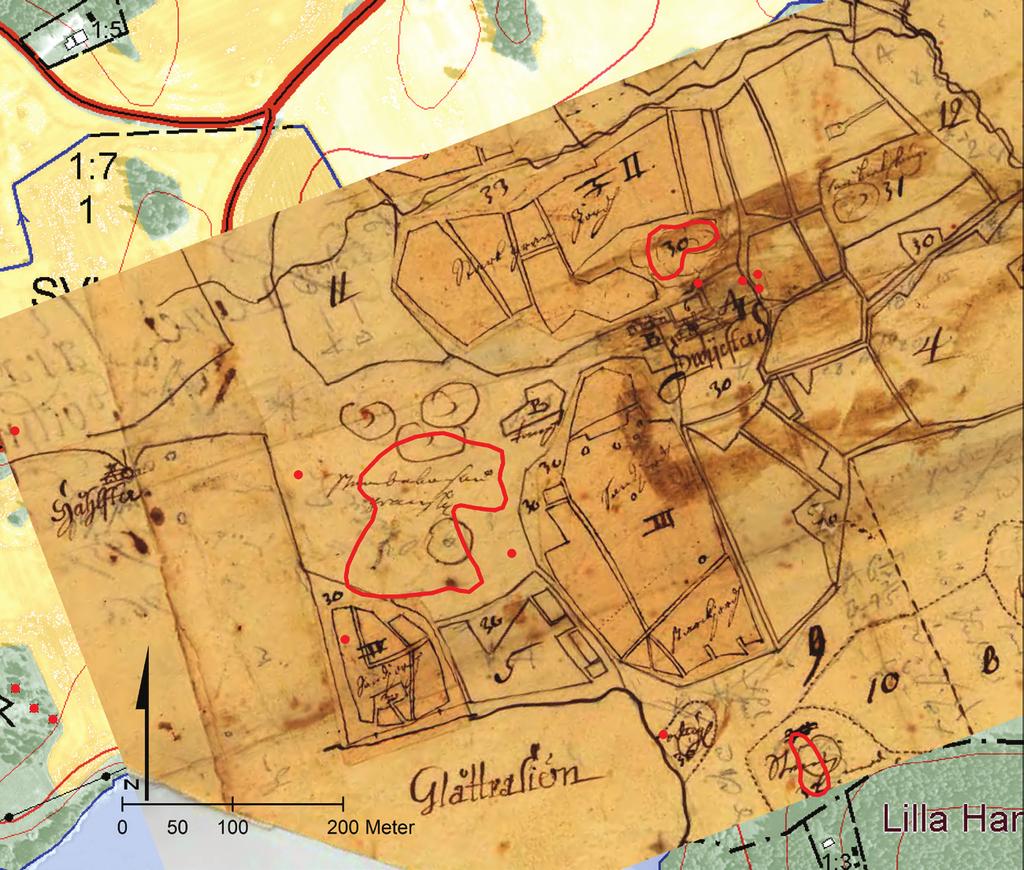

11 ojämna området har mätts in och ligger väster om och vid sidan om de äldre åkertegarna. Det har även gjorts en kontroll i ATA (Antikvariska topografiska arkivet) vid Riksantikvarieämbetet. Under Svista i Lid finns det en anteckning om att Richard Dybeck besökt Svista vid dennes resor i Södermanland år 1864 och att han då upprättat en plan över ett gravfält vid Svista. Trots flera sökningar i olika arkivdelar inom ATA har det inte gått att återfinna någon ritning över gravfältet vid Svista. I ATA finns dock en uppgift om att det påträffats ett gravklot i området för ladan i väster, se kartan från år Med utgångspunkt i iakttagelser i fält och eftersökningar i arkiv samt äldre kartmaterial är det rimligt att justera gränsen så att gravfältet får ungefär den utsträckning som det hade på 1950-talets ekonomiska karta. Det är dock viktigt att iaktta stor försiktighet i det område som angränsar till gravfältet. Gravfältet i äldre historiska kartor Inför fältarbetet studerades äldre historiska kartor över Svista för att se hur området för gravfältet nyttjats i äldre tid. En annan viktig aspekt var att se när statarbostaden dyker upp i kartmaterialet och eventuella andra byggnader i anslutning till denna. Här återges de kartor som visar området vid gravfältet Lid 17:1 och statarlängan vid Svista och som utgjort bakgrundsmaterial för revideringen. Fig 5. Geometrisk avmätning 1697, konceptkarta som visar att området för gravfältet ligger i utmark, med en fägateliknande tratt med änden vid Svista i öster. Gravfältets gräns på kartan är den som registrerades i FMIS 1985 och som här föreslås revideras, jämför fig. 2 och 3. Kraka kulturmiljö rapport 2014:3 11

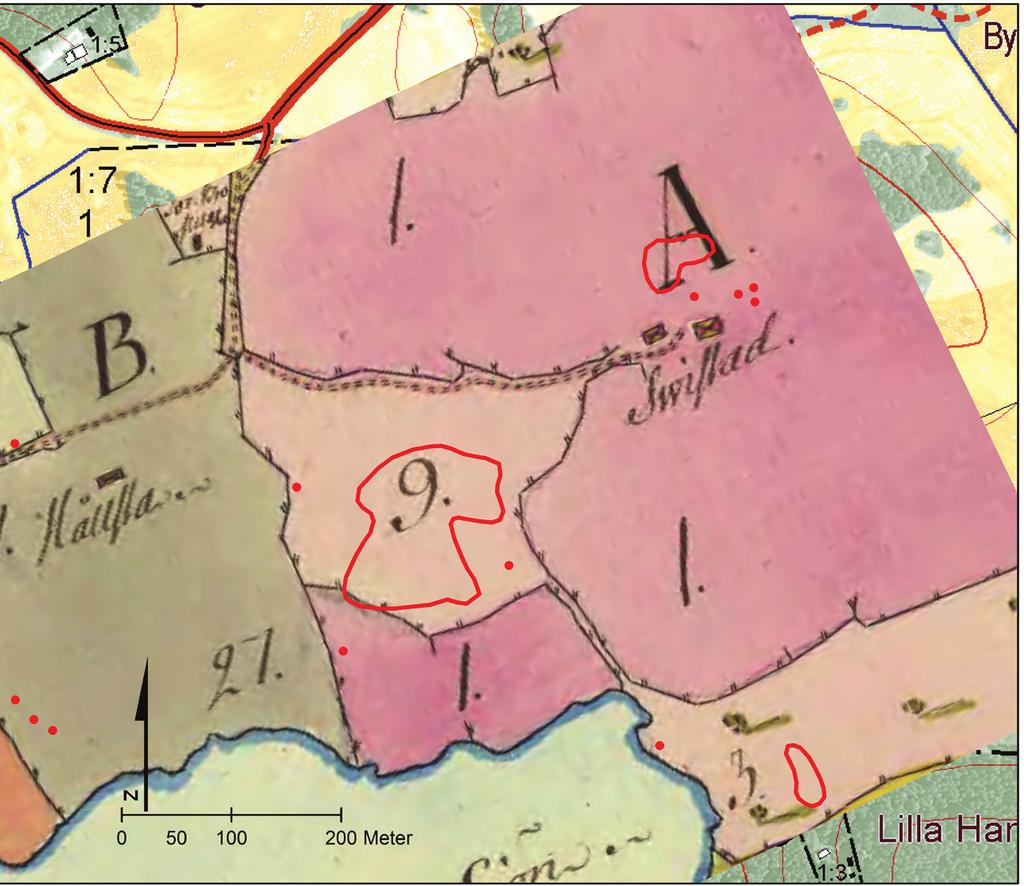

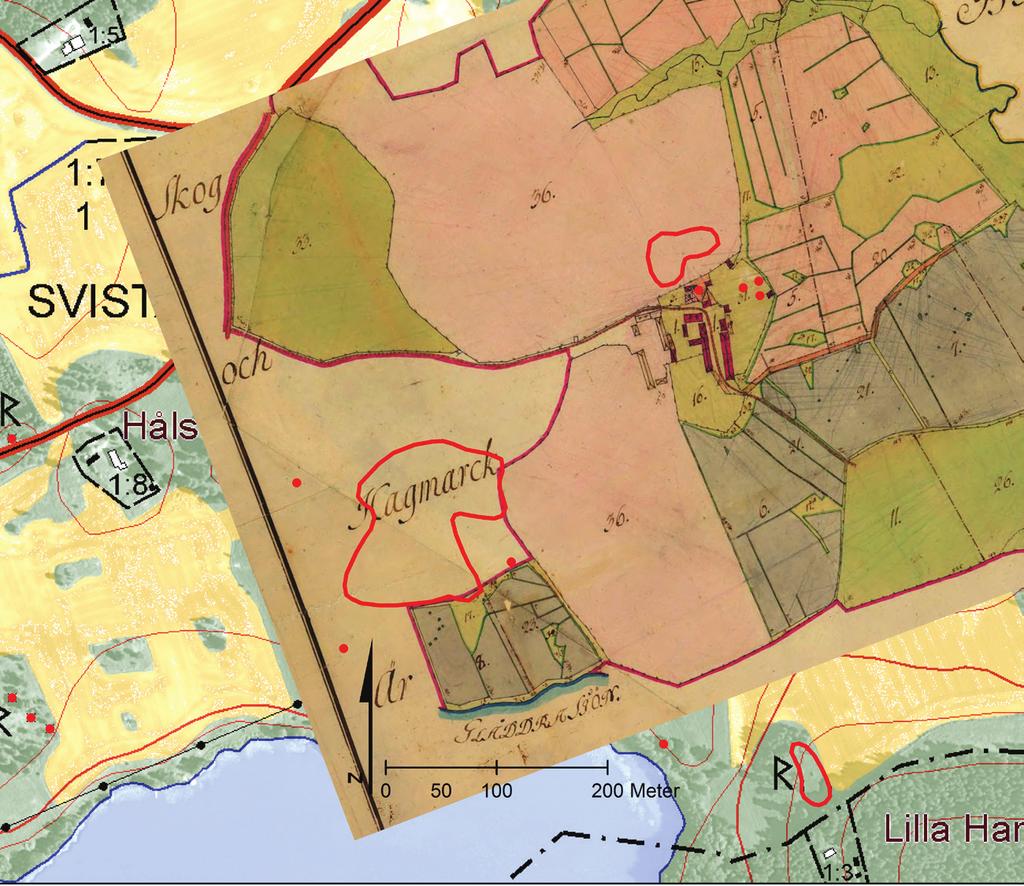

12 Fig 6. Ägomätning över Svista från 1788 visar Svista och Hållsta med utmark emellan. På kartan framgår att det finns en smal fägata som sträcker sig mot sydsydost ner till ängen vid sjön. Gravfältets gräns på kartan är den som registrerades i FMIS 1985 och som här föreslås revideras, jämför fig. 2 och 3. Fig 7. Storskifteskartan från år 1806 över Svista visar hur åkermarken förs samman till större sammanhängande ägor. Här syns det tydligt hur åkermarken mellan gravfältet och sjön Glottern är indelad i mindre åkertegar. Gravfältets gräns på kartan är den som registrerades i FMIS 1985 och som här föreslås revideras, jämför fig. 2 och Kraka kulturmiljö rapport 2014:3

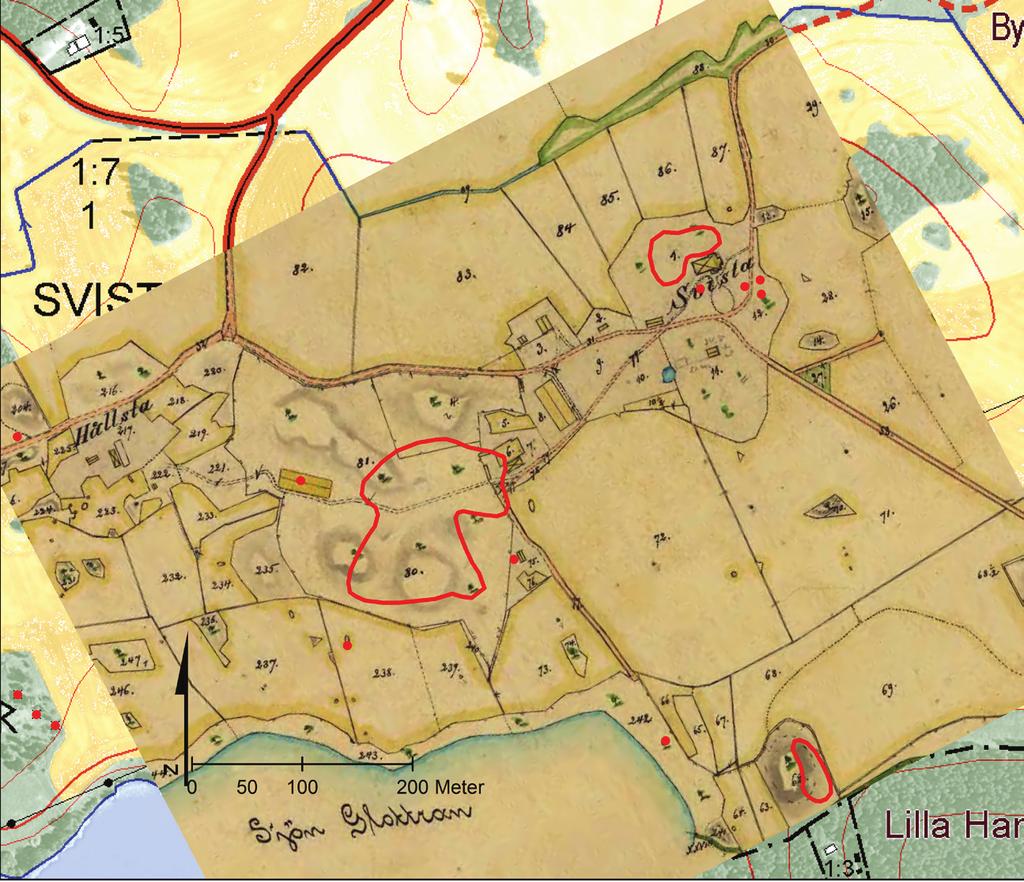

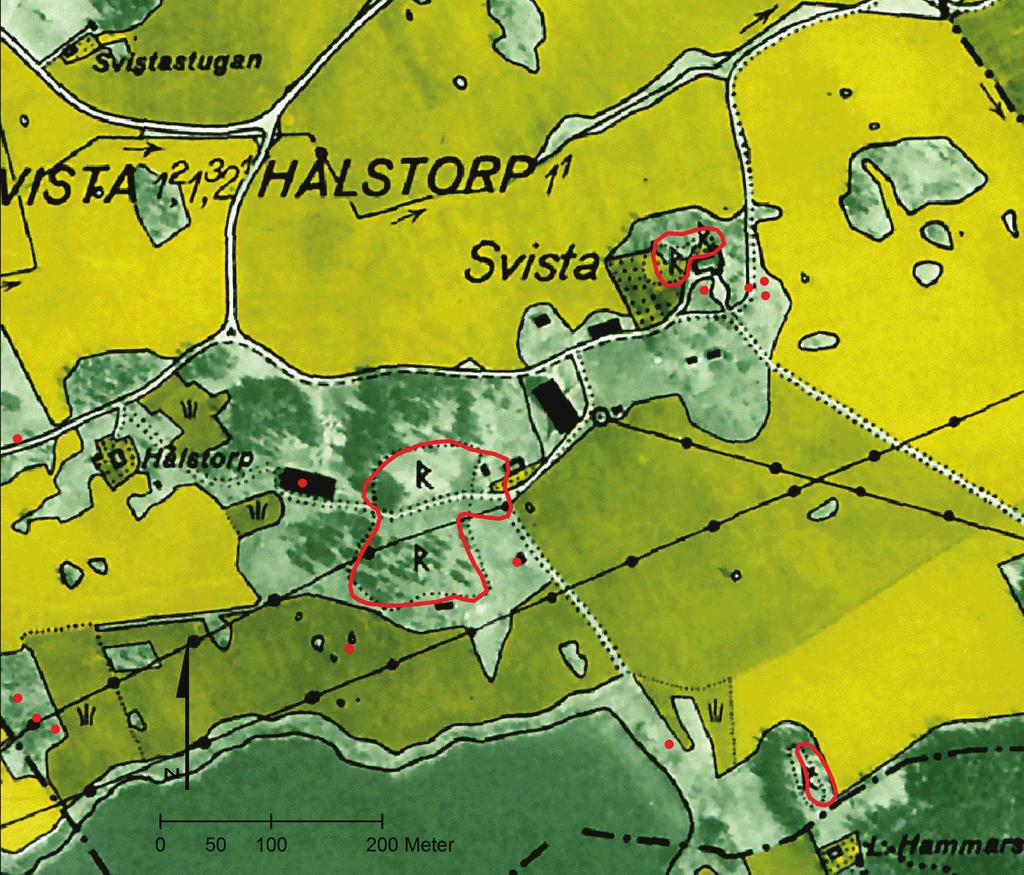

13 Fig 8. Kartan över Svista från 1901 visar hur det tillkommit en statarlänga med två uthus under 1800-talet tätt inpå gravfältet. Väster om gravfältet ligger det en stor ladugård/ lada och till gården hör även ett mejeri som placerats norr om huvudgårdens ladugård. Invid Statarlängen finns det uritat två stataråkrar. Gravfältets gräns på kartan är den som registrerades i FMIS 1985 och som här föreslås revideras, jämför fig. 2 och 3. Fig 9. Ekonomiska kartans blad från 1950-talet med bebyggelse och markslag. På kartan syns den tidigare avgränsningen för gravfältet så som den var utritad fram till 1985, se svart streckad linje. I kartbilden syns statarbostaden, ett uthus och ladugården i väster på samma plats som vid sekelskiftet. Invid gravfältet, i söder, ligger en sågbyggnad som idag är kullfallen.gravfältets rödmarkerade gräns på kartan är den som registrerades i FMIS 1985 och som här föreslås revideras, jämför fig. 2 och 3. Kraka kulturmiljö rapport 2014:3 13

14 Referenser Fornminnesregistret (FMIS) vid Riksantikvarieämbetet Kart- och arkivmaterial Lantmäteristyrelsens arkiv (LMS) Svista geometrisk avmätning år 1695, C Svista ägomätning år 1788, C Lantmäterimyndigheternas akriv (LMM) Svista ägomätning år 1695, konceptkarta, 04-lid-36 Svista storskifte år 1806, 04-lid-36 Svista m fl, ägoutbyte år 1901, 04-lid-56 Rikets allmänna kartverks arkiv (RAK) Ekonomiska kartans blad, Lid 9H6d Häradskartan Husby, J Administrativa uppgifter Länsstyrelsens beteckning: Beställare: Länsstyrelsen i Södermanlands län Landskap: Södermanland Län: Södermanland Kommun: Nyköpings kommun Socken: Lids sn Fastighet: Svista 1:7 Fornlämningsnummer: Lid 17:1 Kartblad: 9H6d Höjd över havet: 35 m.ö.h. Typ av undersökning: Revidering av gravfält Undersökningsperiod: November 2014 Koordinatsystem: Swereff 99 TM Inmätningsmetod: GPS/RTK Undersökare: Kraka Kulturmiljö, Johan Skyttes väg 232, Älvsjö, Tel , e-post: krakakulturmiljo@gmail.com. Kraka kulturmiljö projektnr: 2014:13 14 Kraka kulturmiljö rapport 2014:3
