1 Arkeologisk förundersökning av RAÄ Vad 14:1-3, Skövde kommun Arkeologisk förundersökning av RAÄ Vad 14:1-3, Tidanskolan Arkeologisk förundersökning Vad socken, Skövde kommun Maria Norrman Västergötlands museum Arkeologisk rapport 2015:3

2 2

3 Arkologisk förundersökning av RAÄ Vad 14:1-3, Skövde kommun Arkeologisk förundersökning, Vad socken, Skövde kommun Arkeologisk rapport 2015:3 3

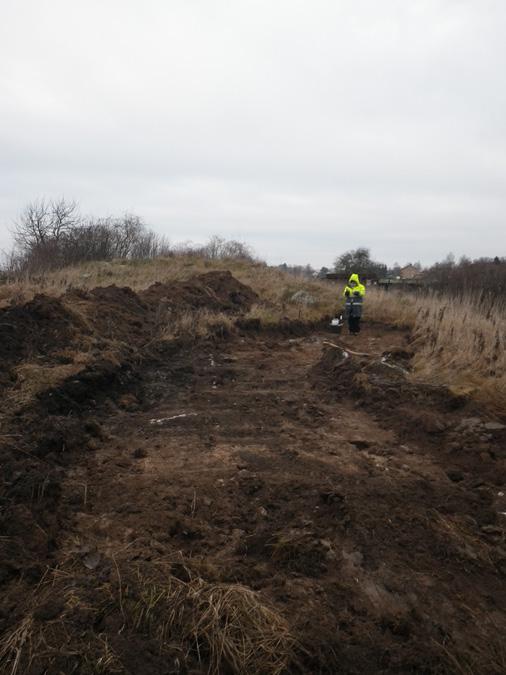

4 Författare Maria Norrman Omslagsbild Foto taget av Maria Norrman. Schakt 1 med RAÄ Vad 14:1-3 i bakgrunden, från S. Västergötlands museum Box SKARA Telefon Fax Hemsida 4

5 Innehåll Sammanfattning... 7 Inledning och bakgrund... 8 Motiv för förundersökningen... 8 Syfte och målsättning... 9 Arbets- och metodbeskrivning Topografi och fornlämningsmiljö Historiskt landskapsutnyttjande Resultat Schaktning Antikvarisk bedömning och förslag till fortsatta åtgärder Källor Tryckta källor Digitala källor/arkiv Tekniska och administrativa uppgifter Bilagor

6 Titel 6

7 Sammanfattning Västergötlands museum har på uppdrag av Skövde kommun utfört en arkeologisk förundersökning av RAÄ Vad 14:1-3, en gravgrupp, i Tidan, Vads socken, Skövde kommun. Inom förundersökningsområdet planeras en tillbyggnad av Tidanskolan samt en väg för utryckningsfordon till ett utomhusbad. Berörda markområden utgörs av svagt kuperad naturmark f d hagmark. Förundersökningen har genomförts genom mycket översiktliga arkiv- och kartstudier samt sökschaktgrävning inom förundersökningsområdet. Syftet med undersökningen har varit att avgränsa fornlämningen. Inom området drogs totalt 17 schakt. I ett område syd och väst om RAÄ Vad 14:1 är oregelbundna ansamlingar med sten som i FMIS bedömts som möjligen rester av ytterligare gravar. Inga schaktningar gjordes i detta område då detta bedömdes ligga inom ett närområde till gravarna. Utifrån okulär besiktning och resultatet från förundersökningen i övrigt görs dock bedömningen att det är mer osannolikt att ytterligare gravar finns i detta område. Inga nya fornlämningar eller kulturhistoriska lämningar har påträffats inom förundersökt område. Enligt föreliggande planer kommer byggnation att äga rum inom fornlämningsområdet till RAÄ Vad 14:1-3. Det är Länsstyrelsen som fattar beslut om var byggnation inom området kan placeras och hur den kan utformas så att eventuellt ingrepp i fornlämningsområde undviks eller minimeras. Västergötlands museum bedömer att inga ytterligare antikvariska åtgärder krävs. Eventuell nybyggnation inom fornlämningsområdet till RAÄ Vad 14:1-3 bör dock anpassas så att tillräckligt skyddsområde finns kring gravgruppen. 7

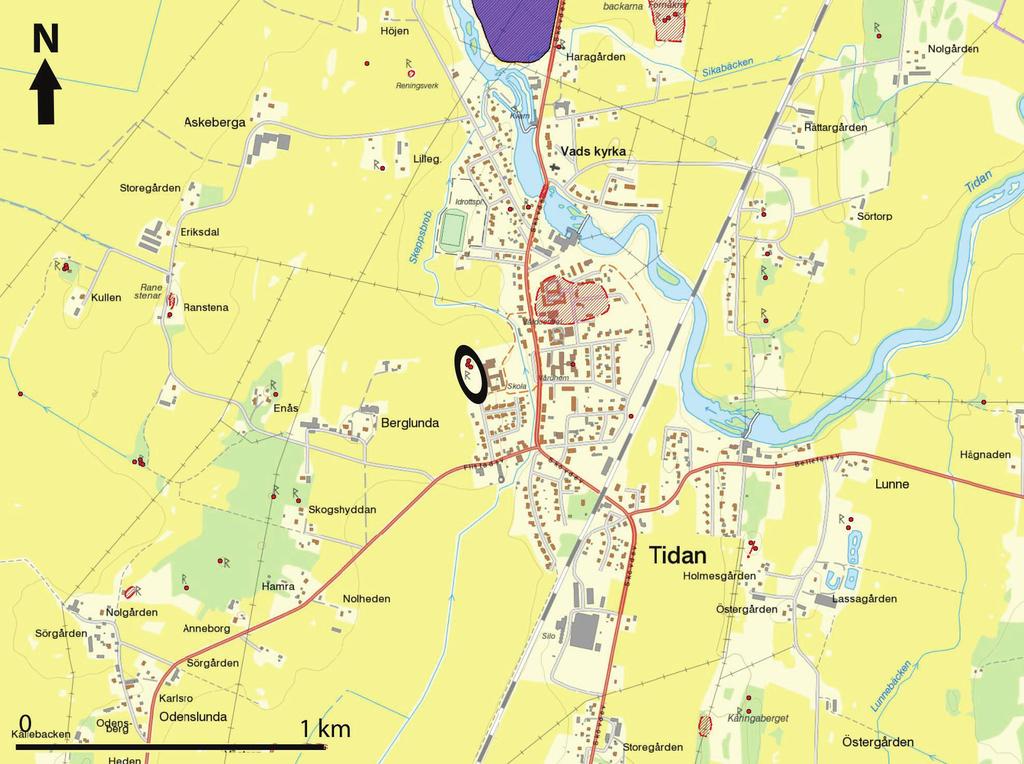

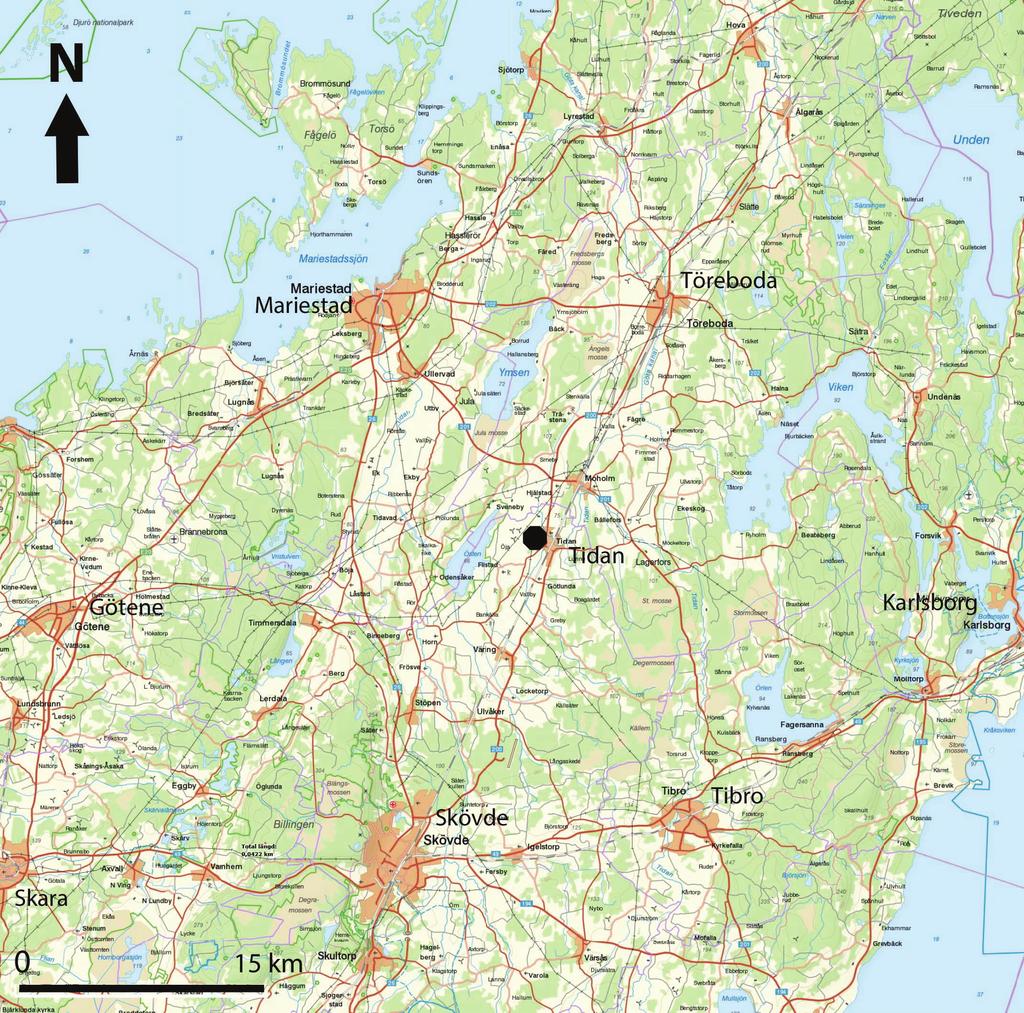

8 Inledning och bakgrund Västergötlands museum har på uppdrag av Skövde kommun utfört en arkeologisk förundersökning inför planerad tillbyggnad av Tidanskolan i Tidan. Berörd fornlämning är RAÄ Vad 14:1-3, en gravgrupp bestående av två stensättningar och en rest sten, på fastigheterna Berglunda 3:23, 3:24 och 3:39 i Vad socken, Skövde kommun. Den arkeologiska förundersökningen har ägt rum den 17 och 18 december 2014 i enlighet med Länsstyrelsens beslut med dnr och den undersökningsplan (dnr /2) som upprättats i enlighet med Länsstyrelsens förfrågningsunderlag. För kostnaderna har Skövde kommun svarat. Fältarbetet har utförts av Catharina Henriksson och Maria Norrman. Den senare har även svarat för föreliggande rapport. Fig 1. Utdrag ur WebbGIS, Länsstyrelsens informationskarta motsvarande del av ekonomisk karta 64E 9eS. Platsen för förundersökningsområdet är markerad. Motiv för förundersökningen RAÄ Vad 14:1-3 utgörs av en gravgrupp bestående av en kvadratisk stensättning (9x9 m och 0,4 m h), en rest sten (0,35 m h och 0,5 m br och 0,3 m tj) möjligen rest av domarring och ytterligare en kvadratisk stensättning (5x5 m och 0,3 m h). Enligt FMIS finns oregelbundna stensamlingar som kan vara rester efter ytterligare gravar i ett område syd sydväst om gravarna. Förundersökningsområdet är enligt detaljplan uttaget som naturmark inom vilket de tre fornlämningar ligger. Skövde kommun har nu ansökt om tillstånd att göra ingrepp i fornlämningarna. Inom området planeras en tillbyggnad av Tidanskolan 8

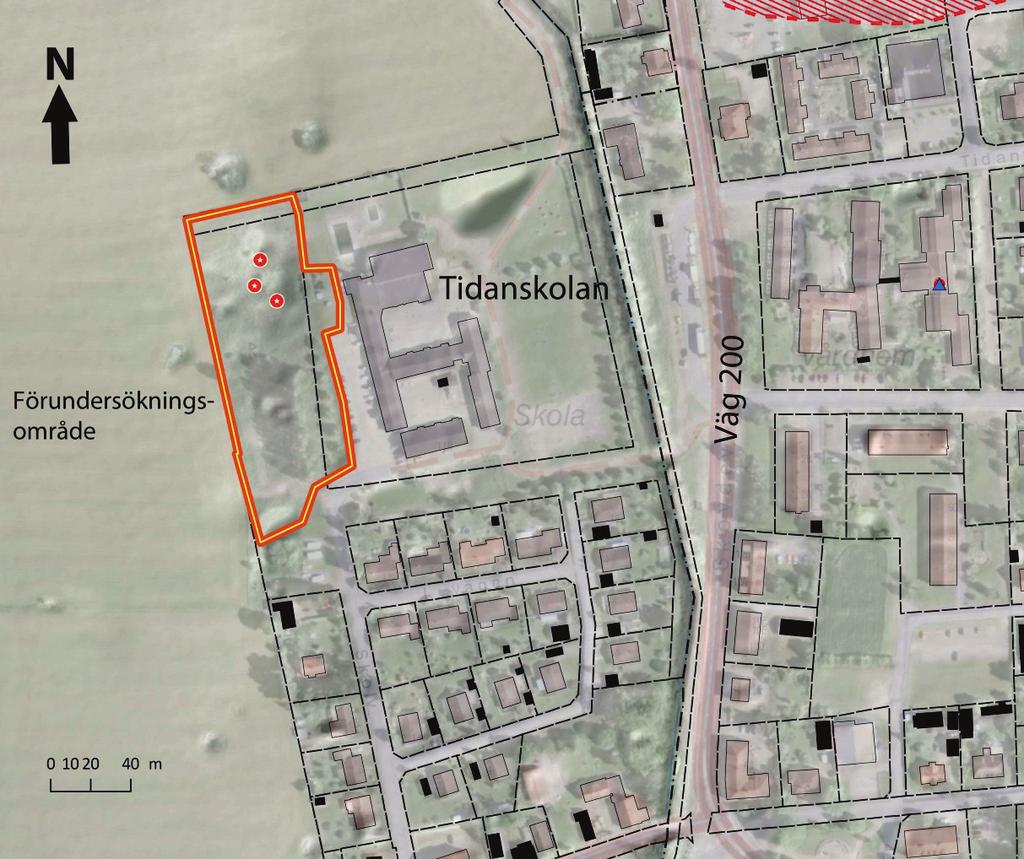

9 med en ny förskola. För att nå befintlig matsal är kommunens plan att utbyggnaden ska ske i den nordvästra delen av skolan. Norr om skolan ligger ett mindre utomhusbad. Till detta planerar kommunen att anlägga en väg för räddningsfordon vilken är planerad att gå i förundersökningsområdets västra och norra del. Samtliga planerade byggnationer kommer att hamna inom fornlämningsområdet till RAÄ Vad 14:1-3. Fig 2. Förundersökningsområdet enligt del av karta hörande till Länsstyrelsens beslut i ärendet, dnr Syfte och målsättning Förundersökningens syfte, enligt förfrågningsunderlaget, har varit att förse Länsstyrelsen med ett fördjupat kunskapsunderlag inför prövningen av arbetsföretaget enligt 2 kap. 12 KML. Efter förundersökningen ska det vara möjligt att avgränsa fornlämningar så att det inte råder tvekan om vilka fornlämningar som berörs eller inte berörs av planerad exploatering. Syftet har alltså varit att avgränsa fornlämningen för att kunna tjäna som ett fullgott planeringsunderlag. Utgångspunkt för förundersökningen har varit att kända gravar ska ligga kvar med en skyddszon till nybyggnation inom området. En frågeställning kopplad till förundersökningen har således varit att svara på om det finns under mark dolda fornlämningar som kan kopplas till redan kända gravar, dvs flatmarksgravar, brandgropsgravar eller liknande. Finns boplats- och/eller aktivitetsplatsindikerande lämningar i berört område? Dessa kan utgöras av stolphål, härdar, kokgropar etc. Frågeställningar knutna till datering och/eller kronologi har inte ansetts som primära 9

10 i detta skede. Utifrån resultatet av schaktningen har i fält bedömts om 14C-datering av någon påträffad anläggning skulle kunna anses som relevant inför en eventuell ytterligare undersökning. Målgrupper för förundersökningen är i första hand företagare, Länsstyrelsen, andra myndigheter samt undersökare. Arbets- och metodbeskrivning Förundersökningen har genomförts i enlighet med undersökningsplanen. Inledningsvis har mycket översiktliga arkiv- och kartstudier utförts. Detta för att få kunskap om äldre markutnyttjande inom området och om eventuellt tidigare bebyggda platser finns inom förundersökningsområdena, exempelvis torplämningar. Schaktdragning har utförts med en hjulgående grävmaskin med planeringsskopa. Schakten har mätts in med hjälp av handburen GPS. Primärdokumentationen består av handskrivna anteckningar, digitalfoto samt digitala inmätningar och utgör ett underlag för framställan av denna rapport. Ett arkivbeständigt exemplar av rapporten förvaras tillsammans med övriga handlingar som hör till ärendet på Västergötlands museums arkiv där de finns tillgängliga för såväl forskare som allmänhet. Topografi och fornlämningsmiljö Förundersökningsområdet ligger i västra utkanten av samhället Tidan och ca 30 km nordnordöst om centrala Skövde. Intill och öster om förundersökningsområdet ligger Tidanskolan med utomhusbad. Gränsande mot förundersökningsområdet är parkeringsplatser och klippta gräsytor. Förundersökningsområdet utgörs till största delen av naturmark, fd hagmark. Förundersökningsområdet omfattar omkring 8000 m 2. Landskapet i stort kan beskrivas som ett sjörikt (Östen och Ymsen) slättområde och präglas av flack slätt med lerjordar med insprängda låga åsar och moränryggar. Slätten är idag till största delen odlad åkermark medan mindre moränbackar som inte varit möjliga att odla ofta rymmer mycket sten och block. Berörd fornlämning är belägen på en sådan moränbacke medan delar av förundersökningsområdet utgörs av fd odlad åkermark. Inom den senare är högar med jord och växtmaterial etc upplagt. Nivåerna ligger på meter över havet. En relativt rik fornlämningsmiljö finns i landskapet runt om trots den stora uppodlingsgraden. Fornlämningar är i huvudsak belägna på höjdpartier, impediment och mindre skogsområden, i anslutning till odlingsmarken. Fornlämningar utgörs främst av olika typer av gravar från järnålder, stensättningar, högar, gravar markerade med stenblock. Knappt 1 km väster om ligger skeppsättningen vid Askeberga, RAÄ Vad 10:1. Brandgropsgravfält är relativt vanligt förekommande i området exv RAÄ Väring 21:1 ett brandgropsgrafält bestående av 68 brandgravar, undersökt och borttaget

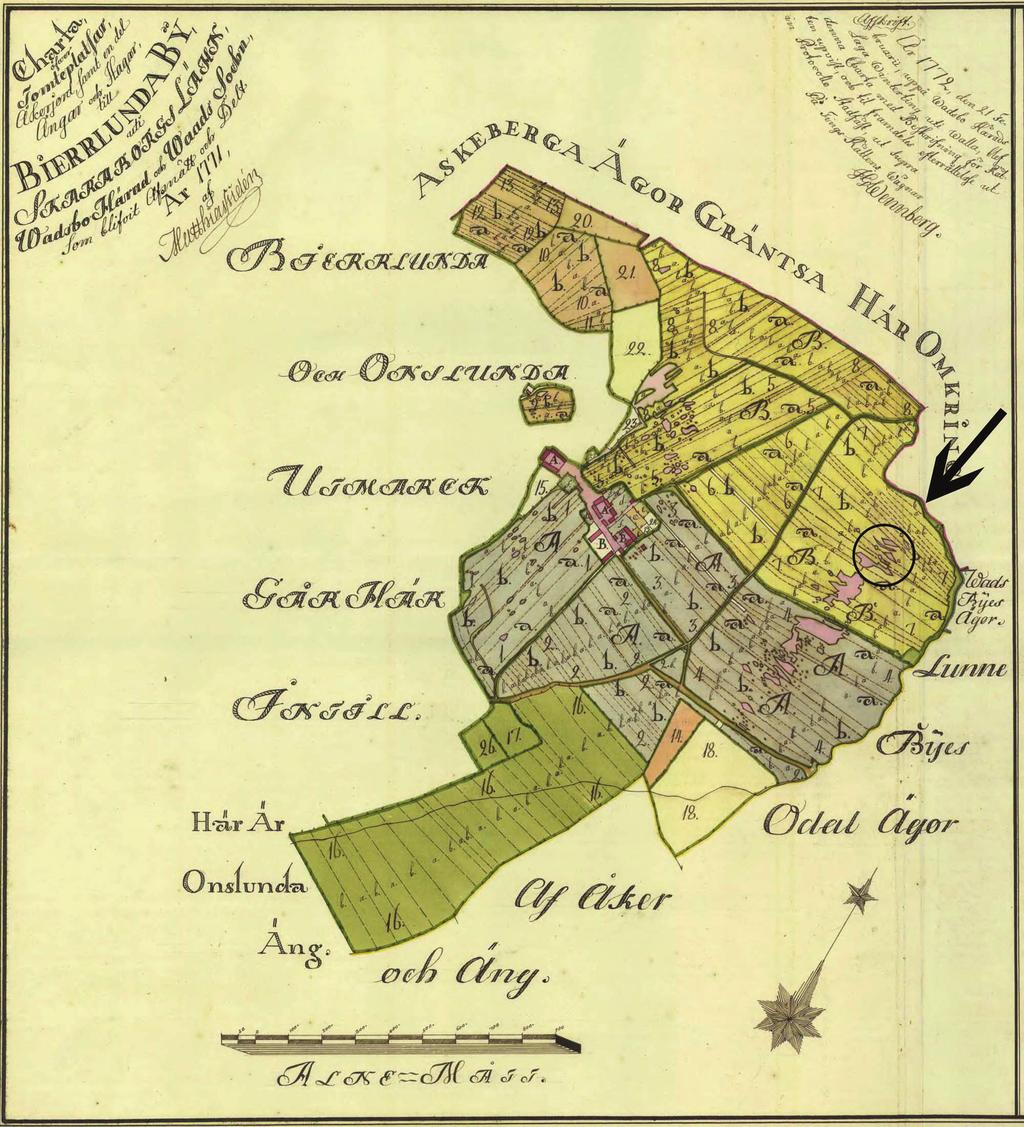

11 Titel Historiskt landskapsutnyttjande Vad socken var under reformationstiden annex till Hjälstad socken. Den omnämns första gången som Vaz sokn 1380 (kopiebok av Lars Sparre i Riksarkivet). Namnet omnämns första gången i skriven text 1302 som Vadh (Svenskt diplomatarium). Det för utredningen berörda markområdet ligger på byn Berglundas marker. Denna har sitt första skriftliga belägg år 1462 som Bierlunde (kopiebok av Lars Sparre i Riksarkivet), (Lundahl 1967). En översiktlig kontroll av äldre kartmaterial har gjorts. År 1771 genomförs en delning av marker hörande till Biärrlunda by. En karta upprättas som visar tomtplatser, åkerjord samt en del ängar och hagar. Redan här framträder ett landskap som till stor del liknar dagens landskap. Bebyggelse, åkermark och vägar ligger i huvudsak som i dagens landskap. På kartan syns tydligt det område inom vilket RAÄ Vad 14:1-3 ligger, i det norra gärdet, Holmaslaget, ett åkergärde som beskrivs som bestående av lera och lermylla. Fig. 3 Utdrag ur ägodelning från 1771 över Berglunda by. På kartan, vid pilen, syns markeringar för områden med mer stenbunden mark i området för RAÄ Vad Ej skalenlig illustration. 11

12 År 1849 förättas laga skifte av Biärlunda by. Förundersökningsområdet har till största delen utgjorts av åkermark beskriven som höglänt åker på sandblandad lerjord eller stenbundna vallbackar. På den Häradsekonomiska kartan från framträder ett i stort identiskt landskap. Tidan som samhälle har ännu inte börjat växa fram men stambanan Stockholm Göteborg är dragen genom det blivande samhället. På 1959 års ekonomiska karta har Tidan börjat expandera men Tidanskolan har ännu inte byggts. Resultat Förundersökningen inleddes med översiktliga arkiv- och kartstudier. Dessa resulterade inte i några indikationer om t.ex. äldre bebyggelselägen inom berört området. Då syftet med förundersökningen var att avgränsa fornlämningen drogs totalt 17 schakt inom lämpliga ytor inom förundersökningsområdet. För placering och beskrivning se schaktplaner och schaktbeskrivningar, bilaga 1, 2 och 3. Fig. 4. I förgrunden schakt 9 med Tidanskolan i fonden. Foto mot nordöst. Schaktning Schakten placerades spritt inom förundersökningsområdet. Totalt drogs 17 schakt med en bredd om vanligen 2 meter. Matjordslagrets tjocklek varierade vanligen mellan 0,1-0,3 meters tjocklek, bestående av vanligen brun lerig humus. Steril botten utgjordes av antingen ren lera eller lerig morän med sten 0,1-0,5 m stora, ställvis sandinblandad. 12

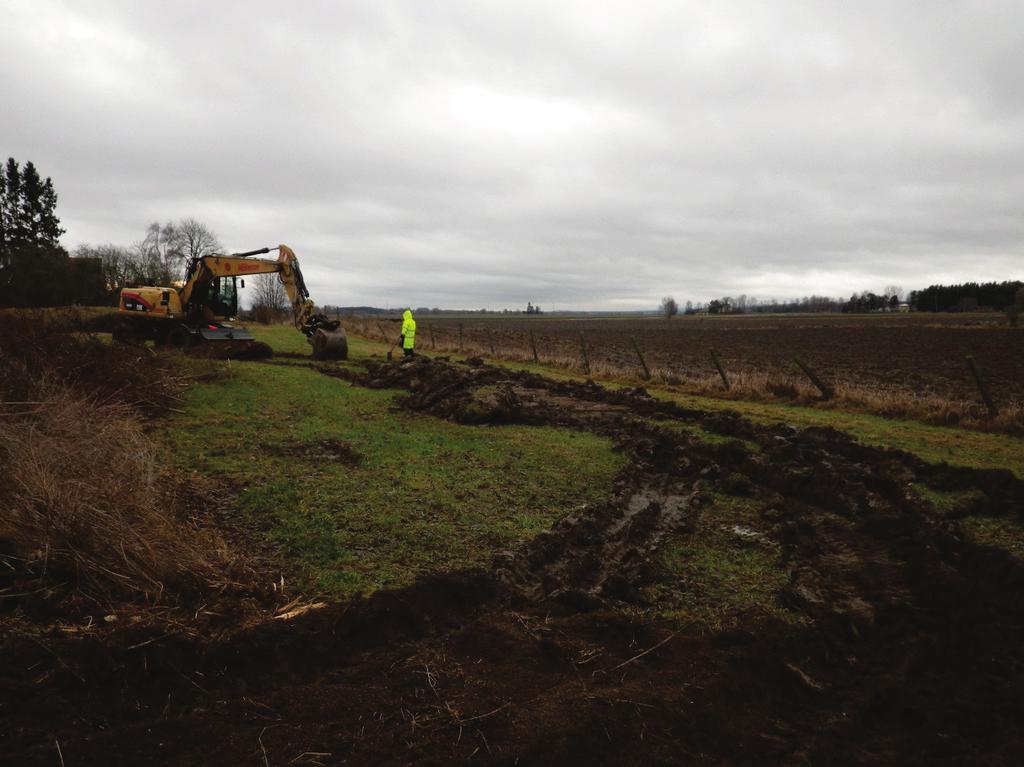

13 Schaktningen påbörjades i huvudsak nedan och invid den höjd som gravarna ligger placerade på och förflyttades sedan mer perifert från dessa. I ett område syd och väst om RAÄ Vad 14:1 är oregelbundna ansamlingar med sten som i FMIS bedömts som möjligen rester av ytterligare gravar. Inga schaktningar gjordes i detta område då detta bedömdes ligga inom ett närområde till gravarna. Dessa lämningar har alltså inte bedömts avseende status, fornlämning eller ej. Utifrån okulär besiktning och resultatet från förundersökningen i övrigt görs dock bedömningen att det är mer osannolikt att ytterligare gravar finns i detta område. Inga iakttagelser av antikvariskt intresse har gjorts vid schaktning inom förundersökningsområdet. Vid schaktningen var marken blöt vilket gjorde att maskinen bitvis hade svårt att ta sig fram och att relativt djupa spår bildades. Dessa rättades till vid igenläggning av schakten. Fig. 5. Schakt 13 och 14 i FU-områdets södra del. Foto mot sydväst. Antikvarisk bedömning och förslag till fortsatta åtgärder Syftet har varit att avgränsa fornlämningen och att alla fornlämningar inom området ska vara kända och bedömda avseende fornlämningsstatus. Detta för att kunna tjäna som ett fullgott planerings- och beslutsunderlag inför fortsatt planering. 13

14 Västergötlands museum bedömer att syftet med förundersökningen har uppnåtts. Det råder inte tvekan om vilka fornlämningar som berörs eller inte berörs av planerad exploatering. Inga nya fornlämningar eller kulturhistoriska lämningar har påträffats inom förundersökningsområdet. Enligt föreliggande planer kommer byggnation att äga rum inom fornlämningsområdet till RAÄ Vad 14:1-3. Det är Länsstyrelsen som fattar beslut om var byggnation inom området kan placeras och hur den kan utformas så att eventuellt ingrepp i fornlämningsområde undviks eller minimeras. Västergötlands museum bedömer att inga ytterligare antikvariska åtgärder krävs. Eventuell nybyggnation inom fornlämningsområdet till RAÄ Vad 14:1-3 bör dock anpassas så att tillräckligt skyddsområde finns kring gravgruppen. Skara i januari 2015 Maria Norrman 14

15 Källor Tryckta källor Lundahl, I., Ortnamnen i Skaraborgs län. Del XI:2 Vadsbo härad. Lund Digitala källor/arkiv GSD Digital fastighetskarta Riksantikvarieämbetets Fornminnesinformationssystem, FMIS Länsstyrelsens WebbGIS. Digitalt kartmaterial från Länsstyrelsen i Västra Götaland Lantmäteriverket, Rikets allmänna kartverks arkiv: Häradsekonomiska kartan , blad Moholm J Ekonomiska kartan, 1959, bladet Sveneby, J133-8d9i61 Ekonomiska kartan, 1959, bladet Moholm, J133-8d9j61 Lantmäteriverket, Lantmäterimyndigheternas arkiv Akt 16-vad-29, Vad sn, Biärlunda. Lagaskifte 1849 Lantmäteriverket, Lantmäteristyrelsens arkiv Akt P236-4:1, Vads socken, Bjärlunda nr 1-2. Delning av inägor 1771, Mattias Tidén 15

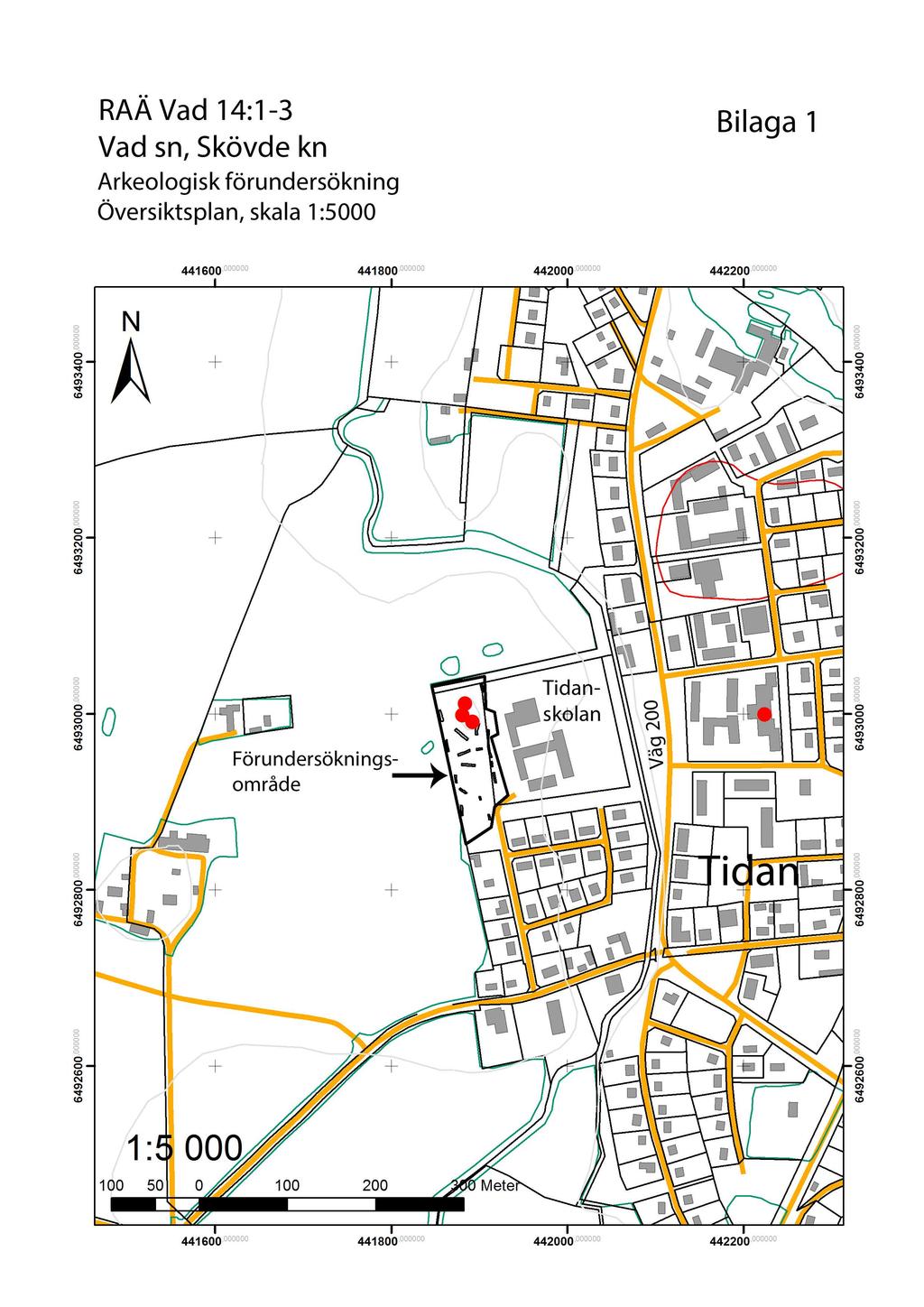

16 Tekniska och administrativa uppgifter Västergötlands museum dnr: Västergötlands museum pnr: Län: Västra Götalands län Kommun: Skövde Socken: Vad Fastighet: Berglunda 3:23, 3:24, 3:39 Uppdragsgivare: Ansvarig institution: Projektansvarig: Skövde kommun Västergötlands museum / Arkeologi och byggnader Maria Norrman Länsstyrelsens beslut: Undersökningens art: Arkeologisk förundersökning Orsak till uppdraget: Husbyggnation, mindre väg Landskap: Västergötland RAÄ nr: Vad 14:1-3 Lämningstyp: Stensättningar (2), grav markerad med sten (1) Ekonomiskt kartblad: 64E 9ES Koordinatsystem: Koordinater (mittpunkt): SWEREF 99 TM N, E E N Tidpunkt för undersökningen: december 2014 Personal: Maria Norrman, Catharina Henriksson Fälttid: 28 tim Arkiv: Västergötlands museums arkiv Fynd: Bilagor Bilaga 1. Översiktsplan Bilaga 2. Schaktplan Bilaga 3. Schaktbeskrivningar 16

17

18

19

20

21 Schaktbeskrivningar Schakt nr Längd meter Bredd meter 1 12 m l (NNÖ-SSV) 2-3 m br 2 6 m l (ÖNÖ-VSV) 2-2,5 m br 3 15 m l (ÖNÖ-VSV) 2-2,5 m br 4 10 m (NNV-SSÖ) 2,5 m br Djup meter 0,25-0,3 m dj 0,3-0,6 m dj 0,15-0,2 m dj 0,3-0,4 m dj Beskrivning Bilaga 3 Matjordslager av brun, lerig humus. Steril botten av ljusbrun sandig/lerig morän med 0,1-0,6 m st stenar. Tegel och annat skräp i schaktets mitt. Ingen fornlämning. Tunt matjordslager av brun, lerig humus. Steril botten av ljusbrun lera. Ingen fornlämning. Matjordslager av brun, lerig humus. Steril botten av ljusbrun sandig/lerig morän med 0,1-0,5 m st stenar. Ingen fornlämning. Matjordslager av brun, lerig humus. Steril botten av ljusbrun sandig/lerig morän med 0,01-0,4 m st stenar. Ingen fornlämning m (NV-SÖ) 2 m br 0,2-0,25 m dj Matjordslager av brun, lerig humus. Steril botten av brun lera med 0,2-0,5 m st stenar. Schaktet placerat upp mot ansamling med röjningssten, små plocksten mellan markfasta block. Ingen fornlämning. 6 12,5 m (VSV-ÖNÖ) 2 m br 0,3 m dj Matjordslager av brun, lerig humus. Steril botten av brun lera, ställvis mer grusig morän med 0,15-0,5 m st stenar. Sten både i matjord och i botten. Ingen fornlämning m l (NV-SÖ) 2 m br 0,3 m dj Matjordslager av brun, lerig humus. Steril botten av gråbrun lera med 0,1-0,25 m st stenar. Ingen fornlämning. 8 8 m l (NNV-SSÖ) 2 m br 0,3 m dj Matjordslager av brun, lerig humus. Steril botten av gråbrun lera med 0,1-0,25 m st stenar. I N delen påförda massor (singel, samt enstaka recent material exv metalltråd. Ingen fornlämning m l (N-S) 2 m br 0,3-035 m dj Matjordslager av brun, lerig humus. Steril botten av gråbrun lera med enstaka 0,1-0,15 m st stenar. Ingen fornlämning m l (N-S) 2 m br 0,3 m dj Matjordslager av brun, lerig humus. Steril botten av gråbrun lera med enstaka 0,1-0,25 m st stenar. Ingen fornlämning m l (NNV-SSÖ) 2 m br 0,3 m dj Matjordslager av brun, lerig humus. Steril botten av gråbrun lera med enstaka 0,1-0,25 m st stenar. Ingen fornlämning.

22 Schakt nr Längd meter Bredd meter Djup meter Beskrivning m l (VNV-ÖSÖ) 2 m br 0,2 m dj Matjordslager av brun, lerig humus. Steril botten av gråbrun hård lera. Ingen fornlämning m l (N-N) 2 m br 0,2 m dj Matjordslager av brun, lerig humus. Steril botten av gråbrun lera. Ingen fornlämning m l (NV-SÖ) 2 m br 0,2-0,25 m dj m l (N-S) 2 m br 0,2-0,25 m dj Matjordslager av brun, lerig humus. Steril botten av gråbrun lera med enstaka 0,1-0,2 m st stenar. Ingen fornlämning. Matjordslager av brun, lerig humus. Steril botten av brun sandig lera med enstaka 0,1-0,15 m st stenar. Ingen fornlämning ml (NNV-SSÖ) 2 m br 0,25 m dj Matjordslager av brun, lerig humus. Steril botten av brun sandig lera med enstaka 0,1-0,15 m st stenar. Ingen fornlämning m l (NNV-SSÖ) 2 m br 0,25-0,3 m dj Matjordslager av brun, lerig humus. Steril botten av brun sandig lera med 0,1-0,4 m st stenar. Ingen fornlämning.
