1 MONTAGEHANDBOK Plattbärlag och skalväggar Specialisterna på betong

2 Innehåll Thomas Betong arbetsgång 3 Plattbärlag 4 Produktbeskrivning 5 Montageanvisningar 6 Förberedelser på byggplatsen 7 Lastning och transport 7 Leverans på byggplatsen 8 Lyftanvisningar 8 Montage på byggplatsen 10 Armering 11 Kapning av stegar 12 Tippning vis smala plattbärlag 13 Skalvägg 16 Produktbeskrivning 17 Montageanvisningar och montagetillbehör 18 Förberedelser på byggplatsen 19 Leverans på byggplatsen 19 Lastning och transport 19 Lyftanvisningar 20 Montage av väggarna 20 Montage av vändväggar 22 Ig jutning i vägg 23 Kontaktinformation 24 2

3 Thomas Betong arbetsgång tider, aktiviteter och handlingar För att garantera att man får sin leverans den tid man önskar ska ett avrop till fabriken ske senast 7 arbetsdagar innan leverans. A K BALKONG TRAPP HISS EL RÖR VENT GH MONTAGE- OCH BOCKRYGGSPLAN TH INGJUTNINGSGODS TILLVERKNINGSRITNING TILL PRODUKTION LEVERANS PRODUKTIONSBOKNING BH ARMERINGSRITNING MONTAGE- OCH BOCKRYGGSPLAN Samtliga leveranser av underlag skall göras på måndagar angiven vecka. 11 VECKOR INNAN LEVERANS Ifylld produktionsbokning tillhanda Thomas Betong AB. Volymer i fabriken kan ej garanteras om denna ej är Thomas Betong AB tillhanda. 10 VECKOR INNAN LEVERANS K-, A-, balkong, trapp-, hissritningar, håltagningsunderlag, el, rör och vent för hela projektet (CAD-filer och pdf- format) tillhanda Thomas Betong. Uppgift om önskade försänkningar, om det inte framgår av K-ritningarna. Uppgift om sänkta stegar vid balkong. Eventuella tilläggsbeställningar av ex. vis skarvnät för resp. leverans och information om tillhandahållet ing jutningsgods. 6 VECKOR INNAN LEVERANS Thomas Betong skickar granskningshandlingar på Montageplaner, Bockryggsplaner och ev. Tillverkningsritningar. Om inga synpunkter erhålles inom en vecka uppdateras ritningarna till bygghandling per automatik. 5 VECKOR INNAN LEVERANS Thomas Betong skickar bygghandling Armeringsritning samt bygghandling Montageplaner och Bockryggsplaner. 4 VECKOR INNAN LEVERANS Tillverkningsritningar skickas till fabrik för produktion. Tillhandahållna ing jutningsgods skall vara levererade till fabrik med tydlig märkning. 3

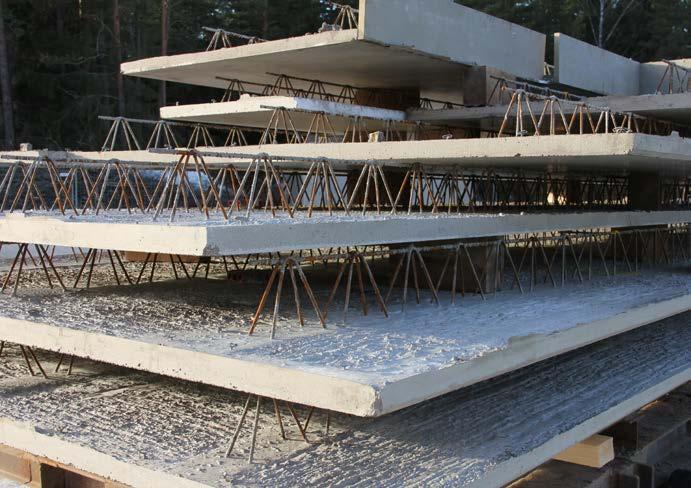

4 Elg 4611 Plattbärlag Förspända och slakarmerade g i fullgjutning 6 Elgenomföring i fullgju Plattbärlagen består av en betongskiva med underkantsarmering ingjuten. Undersidan är slät och färdig för spackling och målning. Plattbärlag kan med fördel kompletteras med ingjutningsgods för el-, rör-, och ventilationsinstallationer mm. Komplettering av överkantsarmering görs i pågjutningen innan önskad bjälklagstjocklek gjuts. 4

5 B D 9 5 C 6,5 6 7 Förspända plattbärlag Standardbredd: 1,2 eller 2,4 m Tjocklek: 75 mm (varierar med hänsyn till exponeringsklass mm). Vikt: ca 190 kg/m² Betongkvalité: C40/50. LINPLACERING OCH TILLBEHÖR I de förspända plattbärlagen finns spännlinor med diameter 12,9 mm. I de fall det kommer tillbehör i vägen för en enomföring spännlina, i fullgjutning och linan inte kan flyttas till annat fast läge, måste tillbehöret flyttas så linan går fri. Continued on KP Slakarmerade plattbärlag Standardbredd: 2,4 m eller 2,8 m Tjocklek: 50 mm (varierar med hänsyn till exponeringsklass mm). Vikt: ca 125 kg/m² Arme Betongkvalité: C30/37 C40/50 (anpassat Bjälklagstjockl efter respektive objekts unika förutsättningar). 250 XC1 Slakt 250 XC1 Slakt tning För att behålla elementets rakhet så kan det ibland förekomma att det vid leveransen sitter kvar en lina i t.ex. en håltagning, denna kapas då bort av köparen efter montage. Steg- och ar BET ANT ÄN BYGGHANDL JM Åkerbär Nybyggnatio Stockholm REFERENS RITNINGAR 1. A : A ,A K : K EL : E-PLB-P Vent : - 5. VVs :v-hb-pl14 PROJEKTNUMMER DATUM RIT RD AN Jo MONTAGEPL 5 PLATTBÄRL

6 B D C 6,5 6 7 X X Montageanvisningar Vi ser till att ansvariga personer på din byggplats får montageritningar enligt Thomas Betongs arbetsgång (se sidan 3). På Thomas Betong skickar vi ritningar via till Platschefen, samt gör dom tillgängliga på kundens server. Leverans och montageordning av plattbärlagen har i förväg överenskommits med byggplatsen för varje enskild leverans. FÖRKLARINGAR PLATTBÄRLAG FÖR DESSA PLATTBÄRLAG GÄLLER: TILLVERKARE: - Heby UPPLAG DÄR ANNAT EJ ANGES PÅ RITNING. BETONGVÄGG: 15 mm STÅL: - BALK: - ; - DETALJMARKERING MÅTT TILL CENTRUM FOG. X 4 5X1 HDB-10/205-2/280 (70/140/70) 5X1 HDB-12/205-3/420 (70/140/140/70) HÄNVISNINGAR PLATTBÄRLAG - - GENERELLA MONTAGEDETAJER PLATTBÄRLAG se RITNING KP ,002,003,004,005 GENERELLA FÖRESKRIFTER PLATTBÄRLAG se RITNING KP , 002 SYMBOLER LÄTTBETONG HÅL NEDSÄNK FRÅN ÖK. NÄT KVAR 5X1 HDB-12/205-3/420 (70/140/140/70) 5X1 HDB-12/205-3/420 (70/140/140/70) TILLHANDAHÅLLET ÖVRIGT B Continued on KP Armeringsstege plattbärlag: Bjälklagstjocklek Stegtyp Steghöjd C 250 XC1 Slakt mm 250 XC1 Slakt mm c Elgenomföring i fullgjutning Elgenomföring i fullgjutning Continued on KP Steg- och armeringsplacering i slakarmerad platta 4606 Elgenomföring i fullgjutning 4 REFERENS RITNINGAR 1. A : A ,A K : K EL : E-PLB-P Vent : - 5. VVs :v-hb-pl14 6. Trapp : KP45-P15 7. Bruttogulvareal (m²) : 283 sq.m KEY PLAN BET ANT ÄNDRINGEN AVSER DATUM SIGN BYGGHANDLING JM Åkerbäret Nybyggnation Stockholm PROJEKTNUMMER DATUM RITAD AV RD ANSVARIG Johan Westlund MONTAGEPLAN PLATTBÄRLAG TRH 4 BÖP 14 KONSTRUKTÖR AS SKALA NUMMER BET 1:50 /A1-FSSE KP Copyright Thomas Betong 2016 PLO: I:\impact_12\Project\6701\ \Ritningar\Planer\KP dwg MÄRKNING Varje enskild platta har märkning med littera som finns med på montageritningen. 6

7 Förberedelser på byggplatsen Innan plattbärlag levereras till byggplatsen ska bockryggar och stämp vara monterade och avvägda på byggplatsen. Bockryggarnas placering anges på bockryggsritningen. STÄMPNING Stämpning utförs enligt broschyr Säkerhetsstämpning av Svensk Betong (tidigare SFF Svenska Fabriksbetongföreningen). Broschyren skickas med vid första ritningsutskicket. Den finns även på När ett bjälklag g juts, utförs formstämpningen enligt anvisningar eller ritningar från form- alternativt plattbärlagsleverantören. Detta innebär klara och tydliga regler som är enkla att följa. Vid g jutning av flera bjälklag över varandra, sker stämpning mot det tidigare g jutna bjälklaget. Detta ställer ovillkorliga krav på kunskap om hållfasthetstillväxten i bjälklagen. Stämp måste finnas kvar i flera våningar, eftersom ett bjälklag ensamt inte klarar lasten från det nyg jutna bjälklaget. För att inte överbelasta de kvarvarande stämpen i de undre våningarna, måste också en viss arbetsgång med avlastning av stämpen följas. Lastning och transport Plattbärlagen levereras till byggplatsen med bil och släp/trailer. Normalt ca m2 per bil. Våra produkter kan hämtas på våra fabriker med egen transport. 7

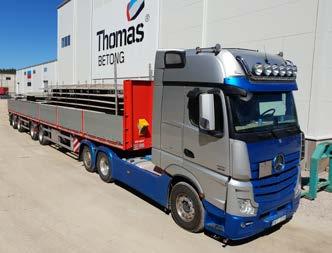

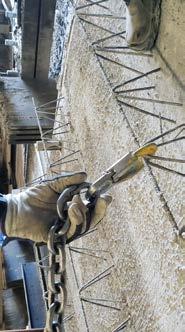

8 Leverans till byggplatsen För att säkerställa en säker leverans till byggplatsen måste vi få upplysning om typ av väg (BK1, BK2 etc) redan vid ritningsskede. Vägar inom byggplatsen ska vara framkomliga för bil och släp/trailer med total längd upp till 24 m. Avlastning plattbärlag skall ske med kran. För säker lossning behöver vi upplysning om uppställningsyta och eventuella risker (nära kraftledning, vatten, slänt etc) OBS! Det åligger er som kund att tillse att rätt dispens finns senast 10 veckor innan leverans, samt att det finns rätt förutsättningar för säker leverans och lossning. Se trafikinfo.trafikverket.se Vid lossning på hög höjd behövs brygga, galgar eller likvärdigt. Se dokument Förebyggande av fallrisk vid lossning av betongelement på Svensk Betongs hemsida, KUNDENS MOTTAGNINGSKONTROLL Kontroll av följesedelsuppgifter. Visuell kontroll av plattbärlag med avseende på sprickor, renhet, mått, ursparingar, märkning, mm. Eventuella avvikelser meddelas till projektledaren på Thomas Betong. Eventuella förseningar ska noteras på följesedel. Lyftanvisningar 1 Plattbärlag upp till 6 meter lyfts nomalt med 4 lyftpunkter. Kättingar samt säkerhetskrokar ombesörjs av byggplatsen. Lyftkrokar fästs i armeringsstegens knutpunkter. Lyftpunkter är färgmarkerade på stegen. Lyftkrokens öppning placeras ut mot plattbärlagskanten (1). 2 Plattbärlag med större längd än 6 meter lyfts med s k boogielyft (2) som erhålls från fabrik till självkostnadspris. Lyftpunkter färgmarkeras på stegen. 8

9 9

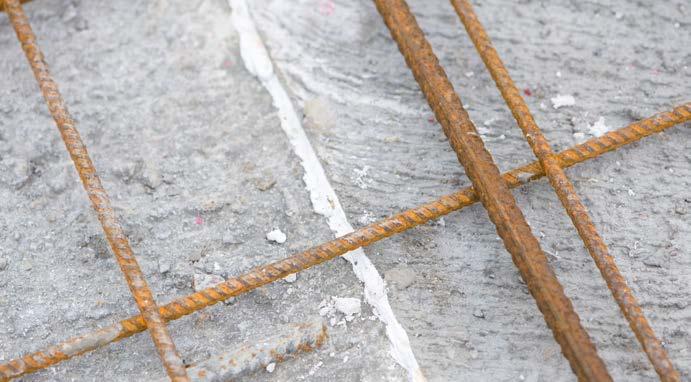

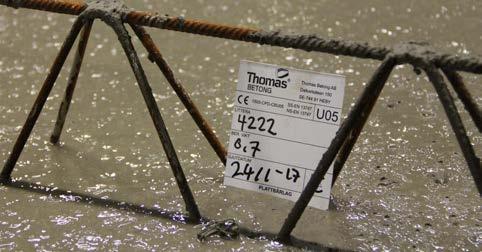

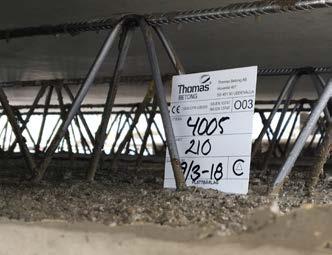

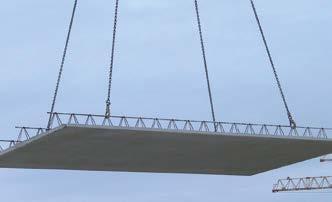

10 Montage på byggplatsen Plattbärlagen monteras enligt pilmåtten på montageritningen (1). Märklappen, som sitter på plattbärlaget, ska placeras i samma läge och riktning som pilen enligt montageritningen (2). Plattbärlagen läggs på bockryggar och väggar med upplagslängd enligt montageritning och monteras dikt an i skarvarna. Därefter justeras bockryggarna i höjdled så att plattorna ligger jämnt. omföring i fullgjutning Continued on KP Vid behov tätas skarvar med en tunn latexfog. 10

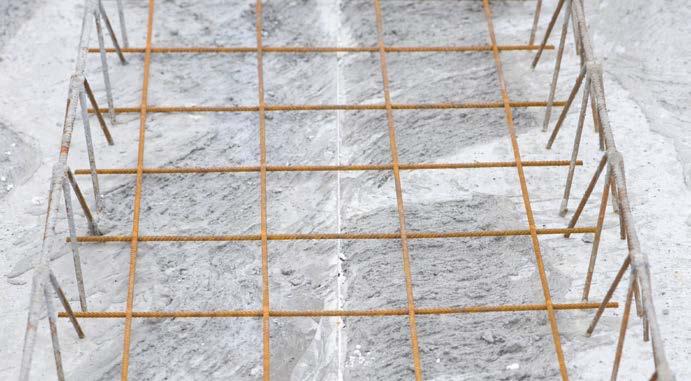

11 Armering Skarvnät läggs över längdskarvar. När underkantsarmering ska träs genom stegarna behövs ej skarvnät. Bjälklaget armeras enligt armeringsritningar. Plattbärlagsstegarna kan användas som stöd för överkantsarmeringen. 11

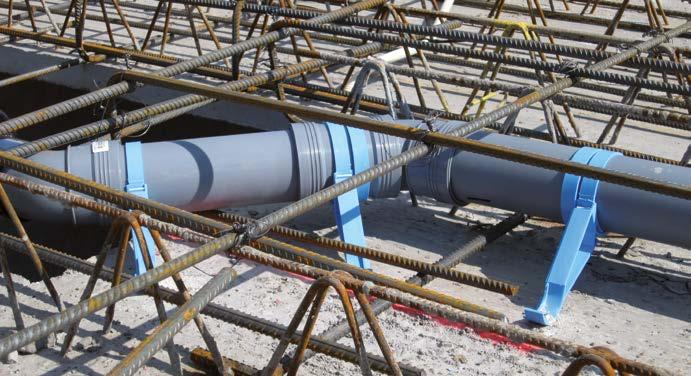

12 Kapning av stegar Ibland behöver armeringsstegarna kapas p.g.a. ventilations- och avloppskanaler. Då behöver man komplettera med extra bockryggar under plattbärlaget. 12

13 Tippning vid smala plattbärlag Vid smala plattbärlag finns risk för tippning. Dessa plattbärlag måste förankras med bockade armeringsjärn enligt ritning nedan för att förhindra att dessa plattbärlag tippar när någon lutar sig mot skyddsräcket. Plattbärlag kan fås med ing jutna hylsor för räckesfästen. Är plattbärlaget smalare än mm så måste det förankras till närliggande plattbärlag enligt figur. 13

14 14

15 15

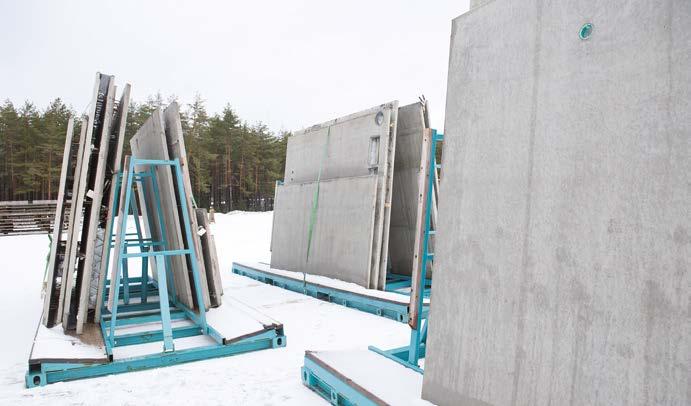

16 Skalvägg Skalväggen gjuts med höjder och längder anpassade efter projektet samt krankapacitet. Standardtjockleken på respektive skiva är minst 50 mm men varieras med hänsyn till exponeringsklass. 16

17 Produktbeskrivning Väggtjocklek: mm Väggvikt: ca 270 kg/m2 Betongkvalité: C30/37 C40/50 (anpassat efter respektive objekts unika förutsättningar). MONTAGE Innan leveransen av väggar till byggarbetsplatsen så skall underlaget vara uppbyggt och avvägt med pallningsbrickor samt ev. en sträng med jordfuktig betong. I elementen sitter 2 stycken ing jutna hylsor/element för väggstag. ARMERING Eventuell extraarmering i vägg redovisas av huvudkonstruktör alternativt väggkonstruktör. Förankringsarmering i form av nät i vertikalskarv och bjälklag ska alltid utföras. IGJUTNING För att erhålla god vidhäftning till elementet skall mellanrummet befrias från allt löst material samt vattnas, om det råder varm och torr väderlek. Elementfogar skall spacklas och undersidan tätas innan g jutning. TILLBEHÖR Skalväggen kan med fördel kompletteras med ing jutningsgods för el-, rör- och ventilationsinstallationer mm. ÖVRIGT Skalväggen utnyttjar både den platsg jutna väggens fördelar vad avser kraftöverföring mellan stomdelar samt den prefabricerade väggens rationalitet och fina yta. 17

18 Montageanvisningar Vi ser till att ansvariga personer på din byggplats får montage- 1st #6100 RAK ritningar enligt Thomas Betongs arbetsgång (se sidan 3). På Thomas Betong skickar vi ritningar via till Platschefen, samt gör dom tillgängliga på kundens server. Leverans och montageordning 1st #6100 RAK av plattbärlagen har i förväg överenskommits med byggplatsen för varje enskild leverans st #6100 RAK 1st #6100 RAK st #6100 BOCK st #6100 RAK st #6100 BOCK 205 1st #6100 BOCK +1st #6100 RAK 1st #6100 BOCK st #6100 RAK 1st #6100 BOCK OBS! Det åligger er som kund att tillse att all hjälpmedel till montage finns på plats Montagetillbehör Väggstag Väggbult M12 eller M16, längd 40 mm Mutterdragare Pallningsbrickor Gjutavstängare Vattenpass Avvägningsinstrument Hängstege 18

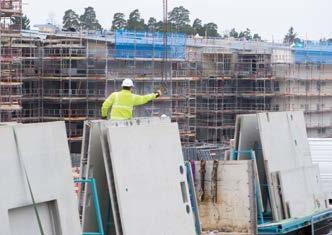

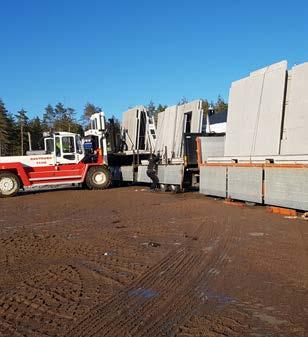

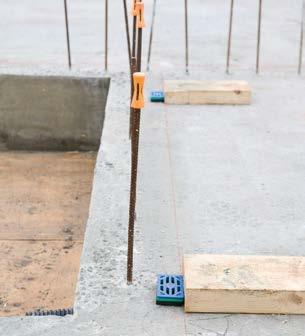

19 Förberedelser på byggplatsen Kontrollera nivåer på montagestället. Utjämna med pallningsbrickor under det ena vägg skalet (d.v.s. samma sida som väggstagen). Klossar monteras dagen före leverans som stöd för väggmontaget. Lastning och transport För att säkerställa en säker leverans till byggplatsen måste vi få upplysning om typ av väg (BK1, BK2 etc) redan vid ritningsskede. Vägar inom byggplatsen ska vara framkomliga för bil och släp med total längd upp till 24 m. OBS! Det åligger er som kund att tillse att rätt dispens finns senast 10 veckor innan leverans, samt att det finns rätt förutsättningar för säker leverans och lossning. Se trafikinfo.trafikverket.se Avlastning skalvägg skall ske med kran eller truck. För säker lossning behöver vi upplysning om uppställningsyta och eventuella risker (nära kraftledning, vatten, slänt etc) Vid lossning på hög höjd behövs brygga, galgar eller likvärdigt. Se dokument Förebyggande av fallrisk vid lossning av betongelement på Svensk Betongs hemsida, Transport sker i huvudsak med bil och släp (normalt m²/bil). H < 3 m, max längd 6 m H > 3 m, max längd 3 m Vikt ungefär ca 270 kg/m2 MOTTAGNINGSKONTROLL Kontroll av följesedelsuppgifter. Visuell kontroll av skalvägg med avseende på sprickor, renhet, mått, ursparingar, märkning, mm. Eventuella avvikelser meddelas till projektledaren på Thomas Betong. Eventuella förseningar ska noteras på följesedel. 19

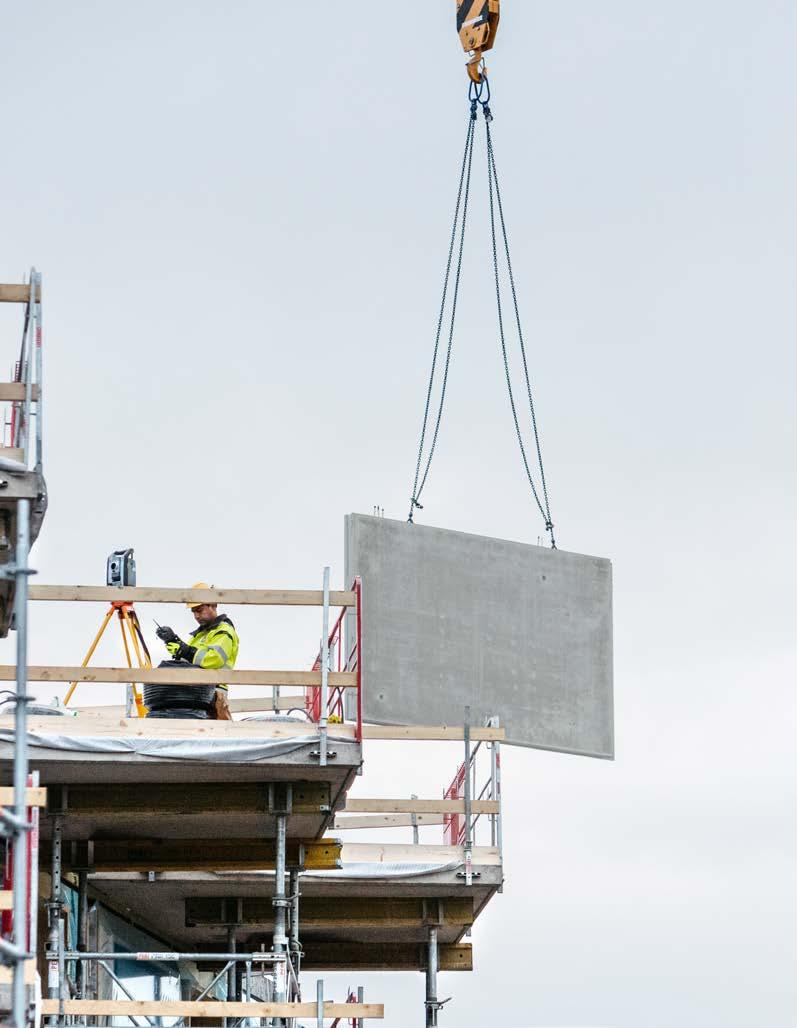

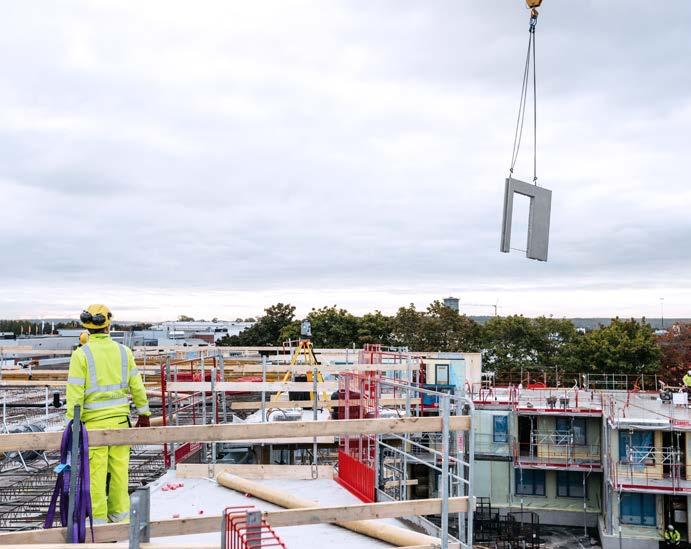

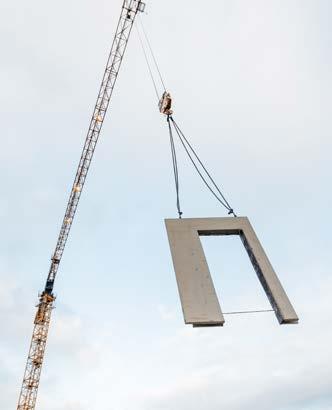

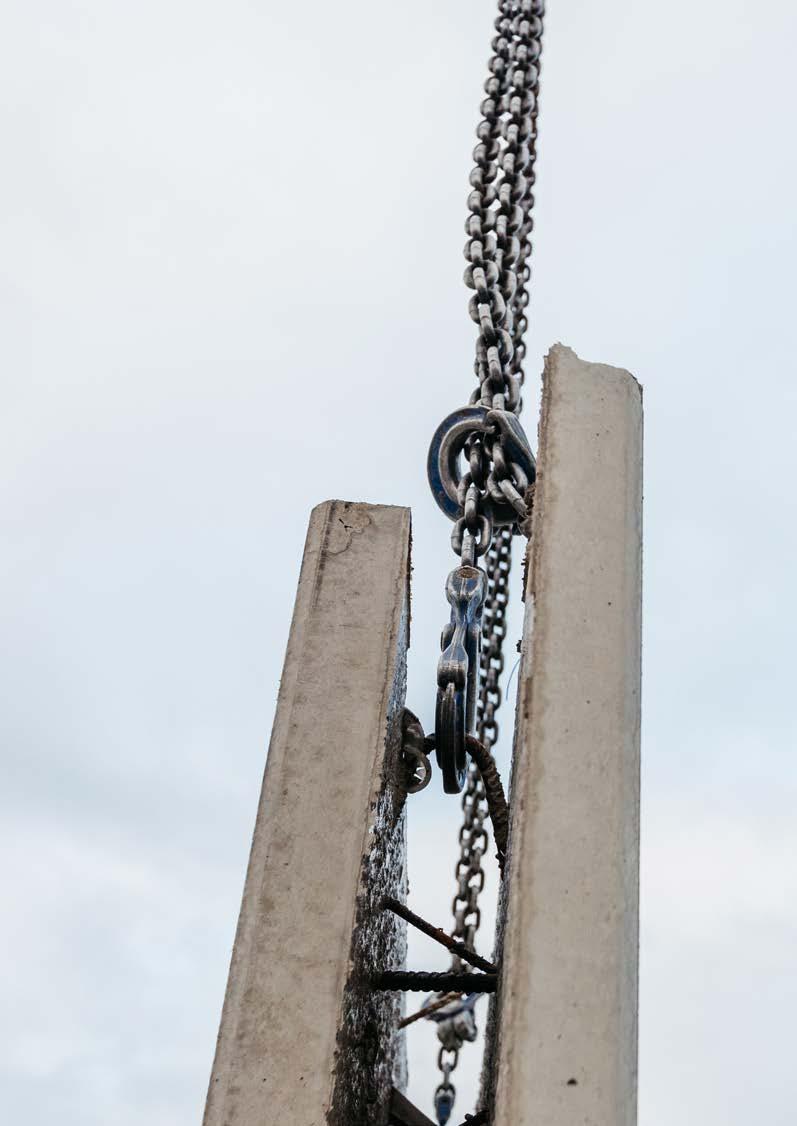

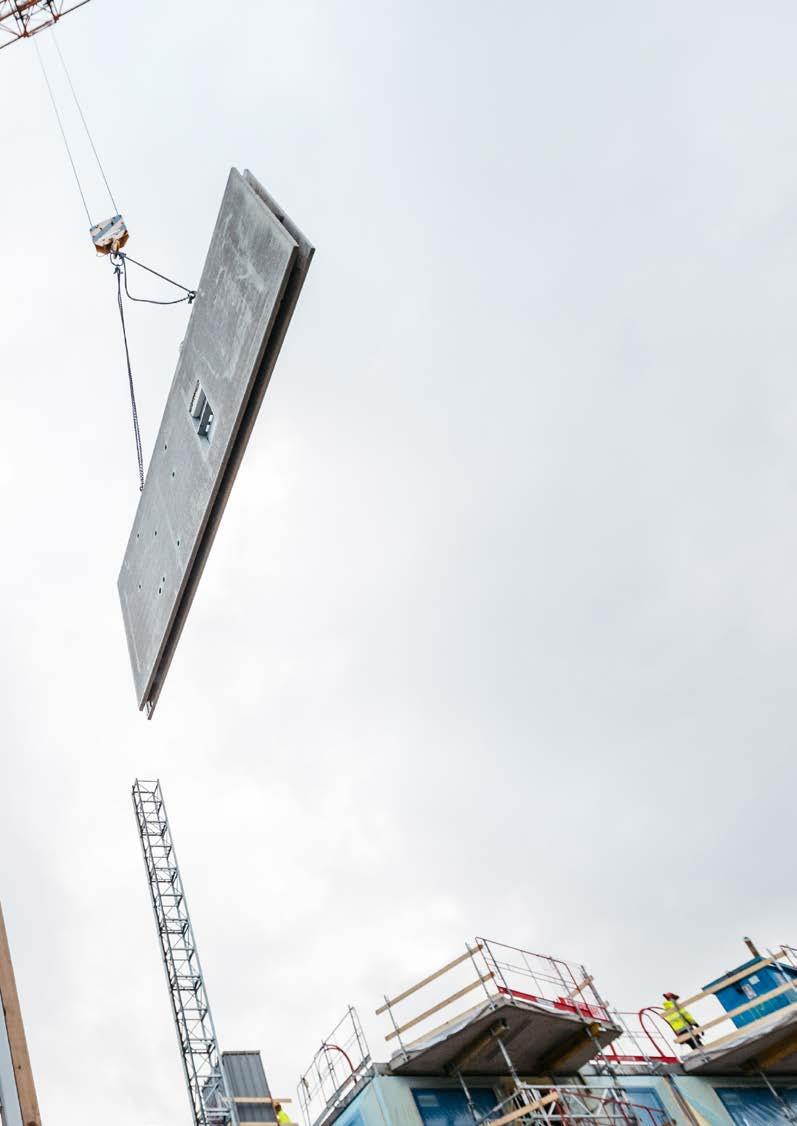

20 Lyftanvisningar Väggelementen är försedda med 2 eller 4 lyftankare beroende på elementvikt och form. För att säkerställa en säker avlastning ska samtliga lyftankare användas. Väggar med 2 lyftankare ska lyftas med tvåpartskätting. Väggar med 4 lyftankare ska lyftas med lyftvajer och kastblock som uthyres ifrån Thomas Betong. Väggarna ska hänga horisontellt vid lyft. Undantag är om väggens utformning ej medger detta. Då ska kättingen justeras på byggplatsen så att väggen hänger horisontellt. Montage av väggarna Utsättning av väggarna ska göras enligt pilmått på montageplan. Pilmåtten avser mått ifrån stomlinje till centrum fog. PILMÅTT 10 mm fog lämnas mellan element för att förhindra fortlöpande toleransavvikelser. 20

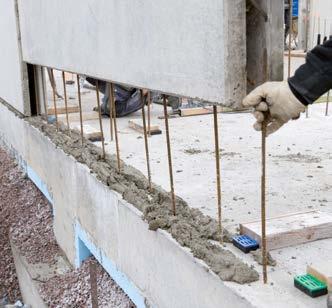

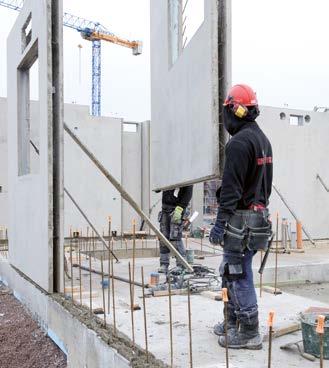

21 A B Montage sker enligt montageplan från Thomas Betong. Väggen träs över armeringssticken, och sätts ner i en sträng av jordfuktig betong (A). OBS! Viktigt att den jordfuktiga betongen håller en hållfasthet om minst 30 MPa. Elementen stagas (B). Väggstag fästes i de ing jutna hylsorna samt i stagfoten. Stag monteras med väggen hängande i kranen. OBS! Lossning av kranen får inte påbörjas förrän samtliga stag är monterade både i vägg och bjälklag. Om ovansidan ej är jämn ska underliggande pallningsbrickor justeras. Efter att första staget är monterat, grovlodas väggen. Väggarna finjusteras efter att alla väggar monterats och lossats från kran. Detta är viktigt att tänka på för att minimera lossningstiden. Vertikala fogar formas eller spacklas. Skarvnät träs ner i väggskarvarna före ig jutning, enligt handlingar. Bockade nät för hörn och raka nät för övriga skarvar finns att köpa som tillbehör. Stagen demonteras efter att bjälklag g jutits och betongen i väggen erhållit tillräcklig hållfasthet (enligt Allmänna anvisningar). Horisontella detaljer 21

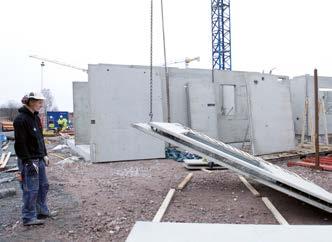

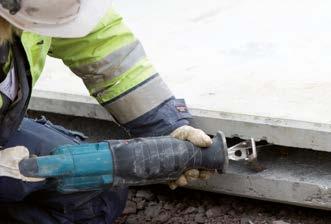

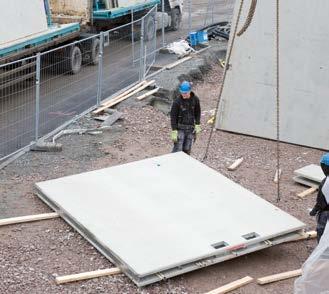

22 1 Montage av vändväggar 2 I vissa fall då väggarna är högre än 3,0 m så måste man göra tillverkningen av väggarna på fel ledd och kan ej göra längre väggar än 2,8 m. Väggarna kommer då stående på bil med lyft på långsida och kortsida. 3 Väggen lyfts av bilen med lyften på långsidan och läggs ner på backen på två större virkesbitar. 5 Kroka av lyften på långsidan och kapa sedan av dem. Obs! Görs inte detta får man inte ner skarvnäten när väggen sedan är på plats. 4 Väggen kopplas om till lyften på kortsidan och reses sedan upp på högkant. Väggen monteras på högkant i rätt läge. Skarvnät monteras enligt ritning. Detta efter att plattbärlagen har monterats. 22

23 Igjutning i vägg När elementet är färdigmonterat ska fogar spacklas och undersidan tätas. Före ig jutning ska, för god vidhäftning, elementen och mellanrummet befrias från allt löst material. Gjuthastighet varierar mellan 0,5 och 1 m/h, beroende på projekt. Den platsg jutna betongen ska vibreras och fylla alla utrymmen i väggen. Efter g jutningen ska elementfogar och anslutningar till andra byggdelar kontrolleras och vid behov rengöras. 23
