ZARGES. Medical.

Transkript

1 ZARGES Medical

2 ZARGES Medical/Varumärkeslöfte Det viktigaste för mig är patienternas hälsa! ZARGES Medical: Med människan i centrum. ZARGES har i över 85 år representerat förstklassig kvalitet med kontinuerliga innovationer. Detta mångåriga, ledande varumärkes- och innovationsledarskap står även bakom våra produkter och lösningar för användning inom vården. Vårt mål är att stödja vårdpersonalen i deras dagliga arbete på ett så effektivt och lönsamt sätt som möjligt. Zarges Medical står för: genomgående logistiklösningar för förbrukningsvaror och annat gods inom vården. Rådgivning, organisering, utrustning och service från en och samma leverantör. För ZARGES står alltid människan i centrum. Produkter och lösningar från Zarges ska underlätta för vårdpersonalen att koncentrera sig på sina kärnuppgifter. Vårt löfte: ZARGES Medical har ett heltäckande produktutbud för förvaring och transport inom omvårdnad och funktionsområden. Det bidrar till minskade kostnader, ökad effektivitet och högre arbetsmotivation. Innovationer för människor Vi optimerar kontinuerligt våra produkter och tjänster och utökar vårt tjänsteerbjudande med ett stort mål: Att erbjuda professionella, skräddarsydda logistiklösningar för varje uppgift och situation inom vården. Om du har några frågor, behöver individuella lösningar eller bara mer information hjälper vårt serviceteam dig gärna: Tfn: E-post: stegar@zarges.se

3 ZARGES Medical Varumärkeslöfte 2 Produkter och lösningar 4 5 Innovationer 6 7 Tjänster/rådgivning 8 9 Förvaringssystem Produktöversikt Försörjningsskedjor Moduler och modulkorgar Etikettering Skåpsystem Utdragsskenor Skåptillbehör Planering av skåpsystem 36 Höjdenheter 37 Skåpdelar Beslag och stängning 42 Färgpalett 43 Planeringshjälp för skåpsystem MPO mobila modulskåp Mobil lagring Hyllsystem Lager- och påfyllnadsvagnar Hyllor till OP och renrum 70 Mobila hyllor till OP och renrum 71 Vårdvagnar Produktöversikt MPO vårdvagnar MPO vård- och stickvagnar MPO medicinvagnar MPO anestesivagnar MPO akutvagnar MPO förbandsvagnar MPO IT-vagnar Tillbehör till MPO vårdvagnar Flexibla vårdvagnar Medicindelningssystem Aluminiumvagnar för sjukhuslogistik Produktöversikt Skåpvagnar W 105 N Containervagnar W 170/W 171/W Fjäderbottenvagnar W Transportvagnar W 181/W Serveringsvagn och mobil vagnbehållare 128 Förarlösa transportsystem 129 Gallervagnar 130 Journalhantering 131 Försörjning och avfallshantering Produktöversikt Vagnar för transport av sterilt gods CIC Förpackningar för farligt gods Sopvagnar Smutstvättvagnar Aluminiumlådor Produktöversikt K 424 XC Universallåda K Inredning Tillbehör 157 Stegar och ställningar Produktöversikt Lagerstegar Trappstege med verktygshylla 164 Dubbeltrappstege 165 Kik-step (Elefantfot) 166 Hantverksställning COMPACT 167 Information och service Ämnesord 174 Numeriskt sökregister Allmänna affärsvillkor 178 3

4 ZARGES Medical/Produkter och lösningar Effektivt och ekonomiskt, från samma ställe: Våra systemlösningar När det handlar om människors hälsa måste allt gå snabbt och smidigt. Vi hjälper sjukhus och andra vårdinrättningar att säkerställa högsta kvalitet och kontinuerlig försörjning. Våra produkter och lösningar hjälper effektivt till att koordinera logistiken i det komplexa systemet av talrika processer och strukturer som präglar områdena personal, vård och materialflöde. För medicinska tjänster av högsta kvalitet som ger optimal lönsamhet. Modullager Patientrum Behandlingsrum Patientrum Sjuksköterskerum Renrum Apotek Centrallager Aluminiumlådor // sida Optimala förpackningslösningar med ZARGES boxar och tillbehör. Stegar och ställningar // Sida Säkrare arbete på hög höjd med ZARGES stegar, Kik-step och ställningar. 4

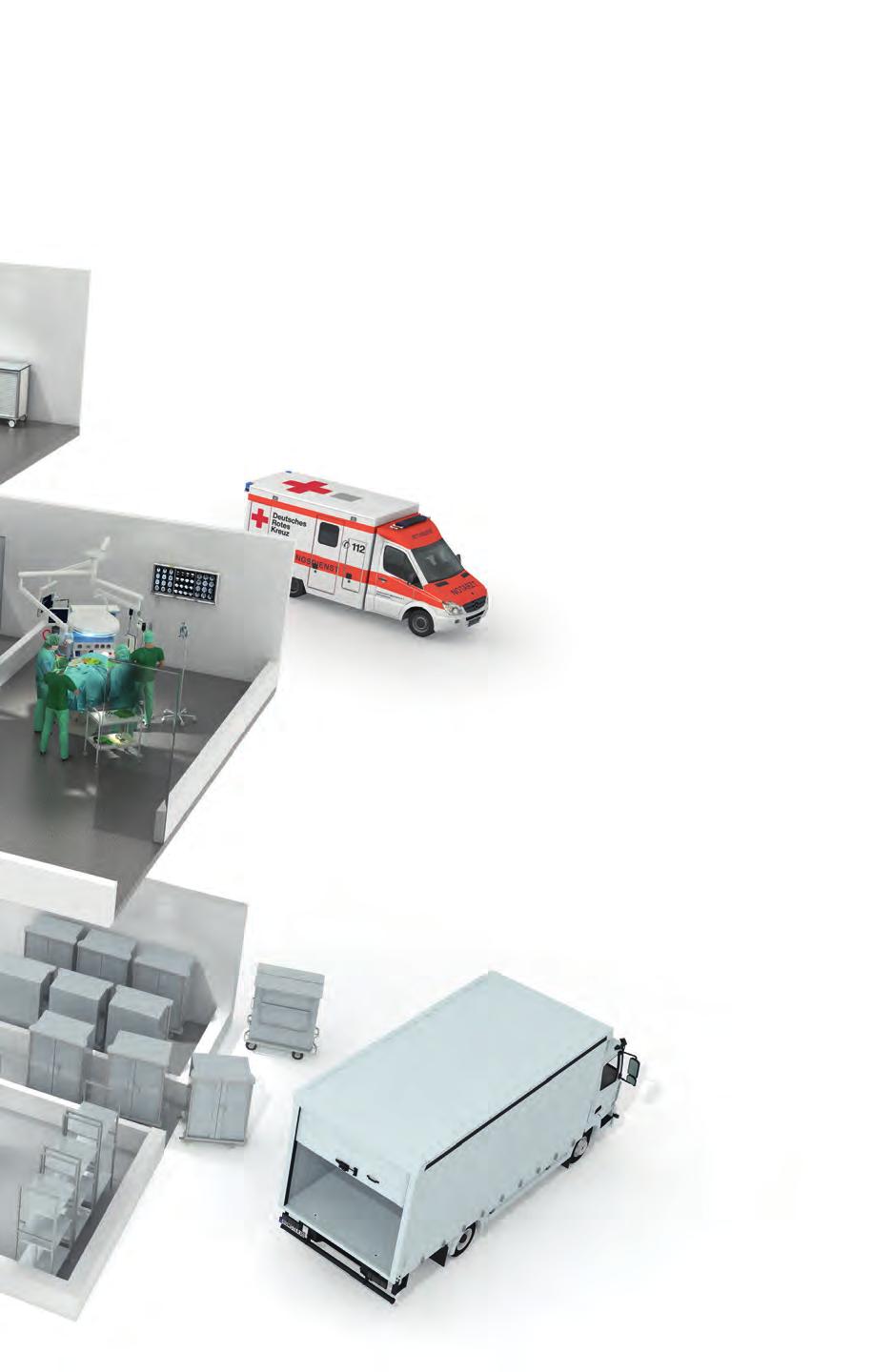

5 ZARGES Medical/Produkter och lösningar Försörjningskedjor // Sida Heltäckande försörjningskedjor enligt ISO-standard med moduler, modulmöbler, hyllor och lämpliga tillbehör. Vårdvagnar // Sida Produkter som underlättar avdelningsinterna processer och mobil lagerhållning inom behandling, medicinhantering, ronder, provtagning och anestesi. OP Transportsystem // Sida Vagnar för skyddade transporter av textilier och andra förnödenheter. Försörjning och avfallshantering // Sida Vagnar för säker och hygienisk försörjning och hantering av avfall, smutstvätt och sterilt gods. 5

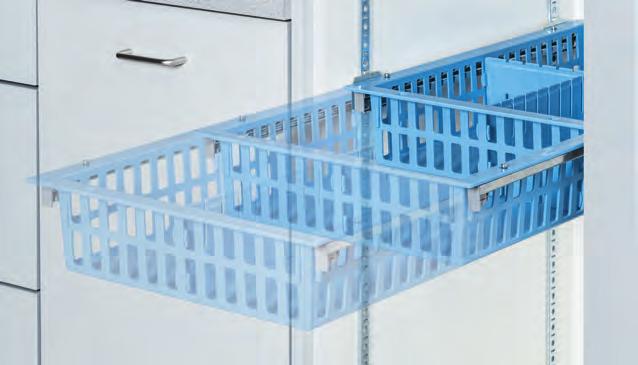

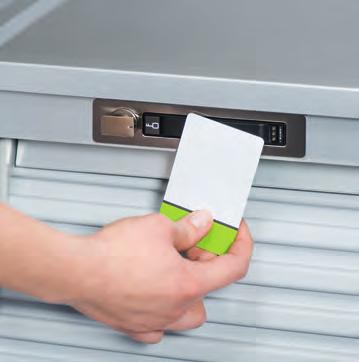

6 ZARGES Medical/Innovationer ZARGES MPO funktionsvagnar med mobil lagerhållning i funktionsområden vård, medicinfördelning och ronder. Läs mer från sida 76. INNOVATIONER Angelägna och praktiska: Våra nyheter för dig. Vi på ZARGES Medical har en mycket tydlig inställning till logistik: innovativa logistiklösningar som underlättar våra kunders arbete. Därför arbetar vi kontinuerligt med nya produkter och praktikangelägna lösningar. Alltid i nära samarbete med våra kunder. Ur dessa idéer och förslag och med hjälp av våra produktutvecklares kunnande har vi även i år utvecklat många innovativa lösningar. I vår katalog hittar du många nya produkter för det vardagliga arbetet. Hämta inspiration från vår portfölj. Och när du vill veta mer om våra nya innovationer för användning inom vården: Vi hjälper dig gärna. 6

7 ZARGES Medical/Innovationer ZARGES MPO försörjnings- och lagervagnar Flexibla och anpassningsbara lösningar för föraring och interna logistikprocesser. Teleskopskenor, flexibelt inhängningsbara med dämpning Komfortabla och säkra teleskopskenor med Softclose för mobila försörjningsvagnar och skåpsystem. MPO funktionsvagn med kortlåssystem Ett säkert och enkelt låssystem för fasta och mobila försörjningsprodukter. 7

8 ZARGES Medical/Tjänster/rådgivning 8

9 ZARGES Medical/Tjänster/rådgivning Du kan lita på vår rådgivning. Vår mångåriga erfarenhet inom hälsoväsendet, de funktionella produkterna och genomtänkta processerna ger en total logistik som är optimalt anpassad efter dina behov. När allt är smidigt sammanlänkat kan kostnaderna minska och effektiviteten höjas, till nytta för både patienter och medarbetare. Analys Kontroll av befintliga strukturer och behovsbedömning. Planering Planering och optimering av befintliga förvaringsoch transportkapaciteter. Tillverkning Stöd vid implementering, idrifttagande och utbildning av medarbetare. Service Vård och anpassning under projektets gång och vidare efter projektets avslut. 9

10 Förvaringssystem 10

11 Försörjningskedjor Medical Förvaringssystem Heltäckande förvaringssystem enligt ISO-standard med moduler, modulmöbler, hyllor och lämpliga tillbehör. Produktöversikt Försörjningskedjor Moduler och modulkorgar Etikettering Skåpsystem Utdragsskenor Skåptillbehör Planering av skåpsystem 36 Höjdenheter 37 Skåpdelar Beslag och stängning 42 Färgpalett 43 Planeringshjälp för skåpsystem MPO mobila modulskåp Mobil förvaring Hyllsystem Lager- och påfyllnadsvagnar Hyllor till OP och renrum 70 Mobila hyllor till OP och renrum 71 11

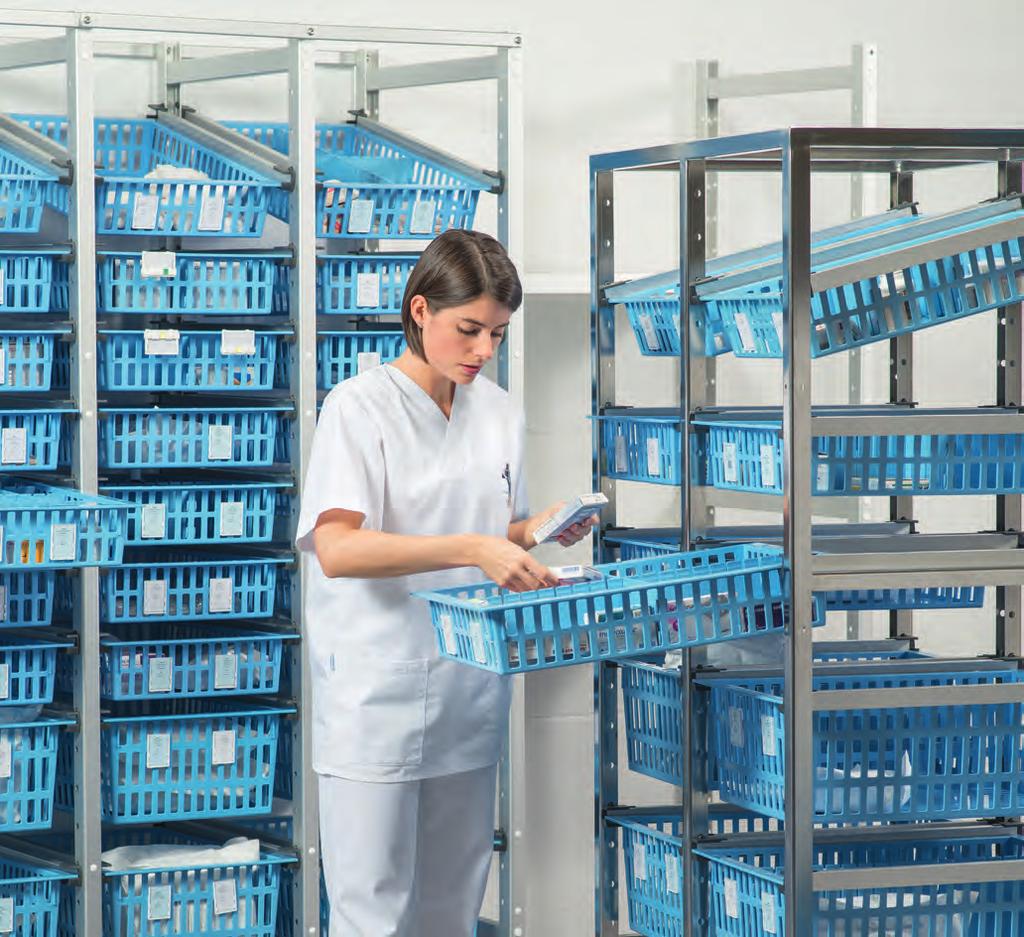

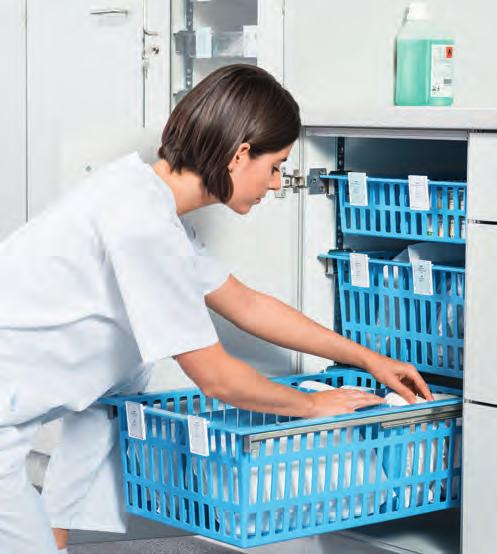

12 Förvaringssystem Centrallagerutrustning och lager- och påfyllnadsvagnar Modeller av modulförvaring Medicinförvaring 12

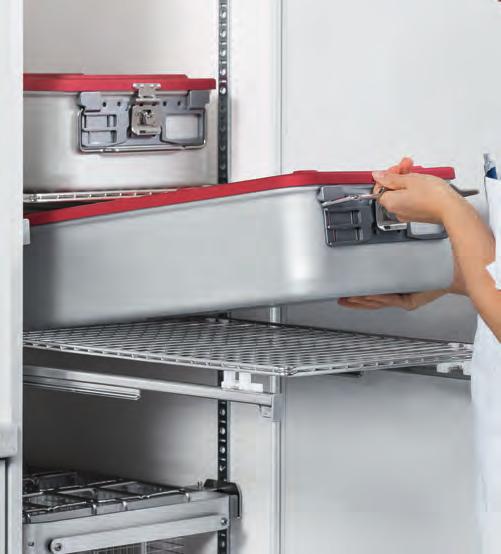

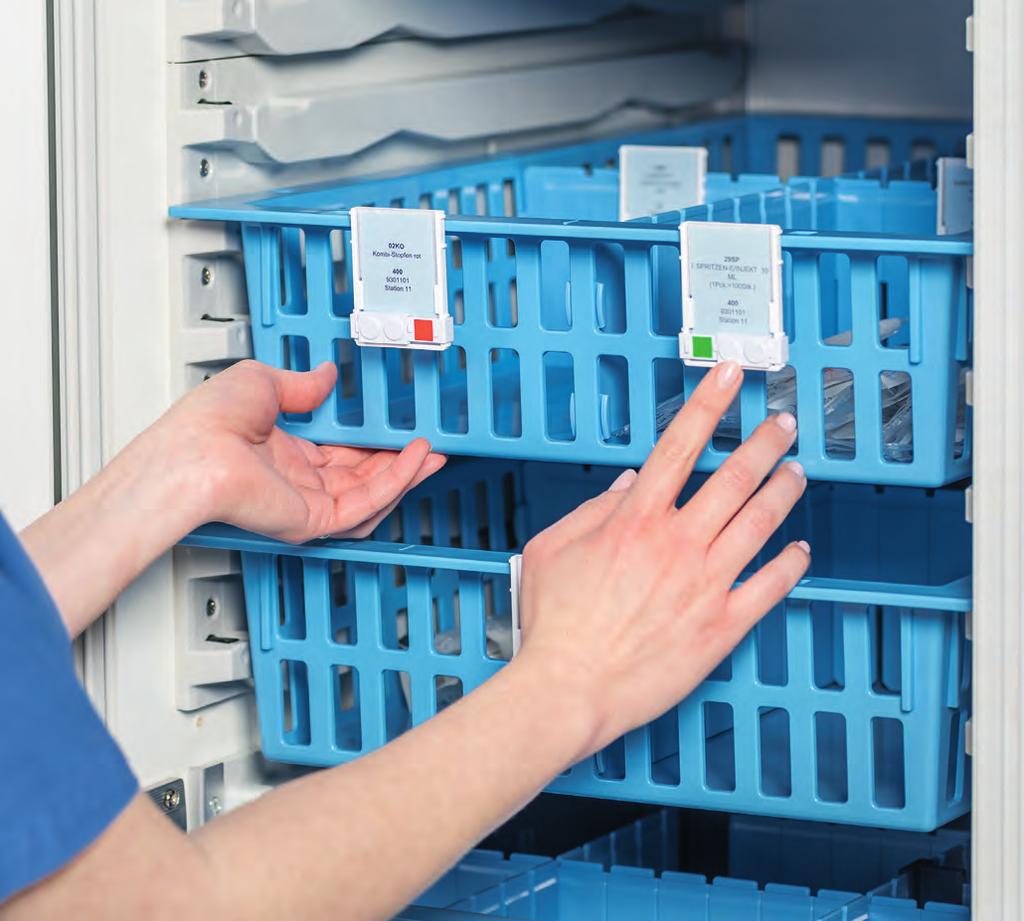

13 Förvaringssystem Försörjningssystem för sterilt gods Modulärt skåpsystem Etikettering trafikljussystem 13

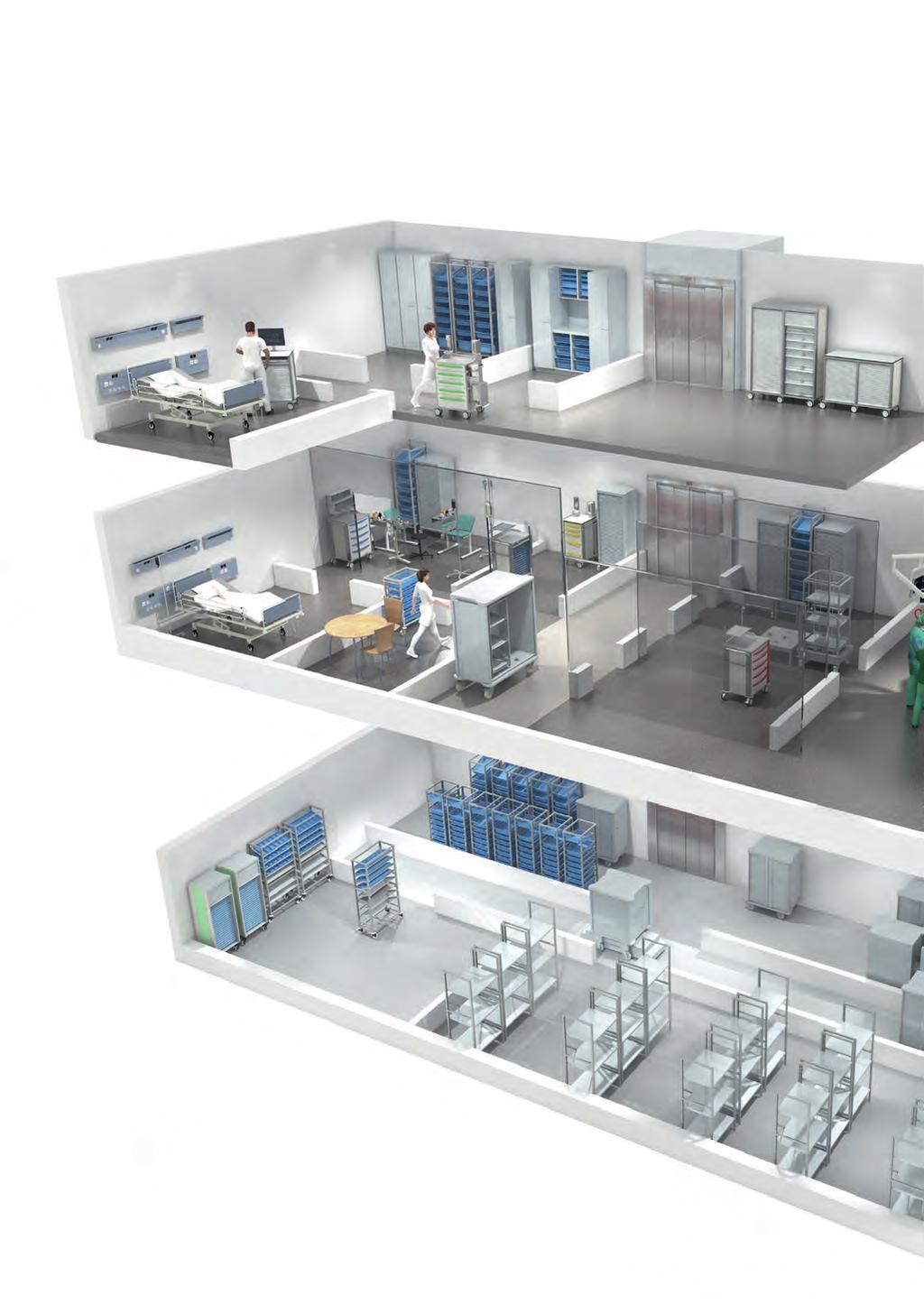

14 Förvaringssystem/Leveransförlopp Det optimerade leveransförloppet. Grunden för en effektiv och transparent logistik är ett effektivt leveransförlopp. ZARGES produkter stöder ett genomgående materialflöde från materialefterfrågan till förbrukningsställe. Materialanvändning MATERIALANVÄNDNING Vård- och stickvagnar, förbandsvagnar osv. Modullager MODULLAGER Förvaring inom omvårdnad- och funktionsområden 14

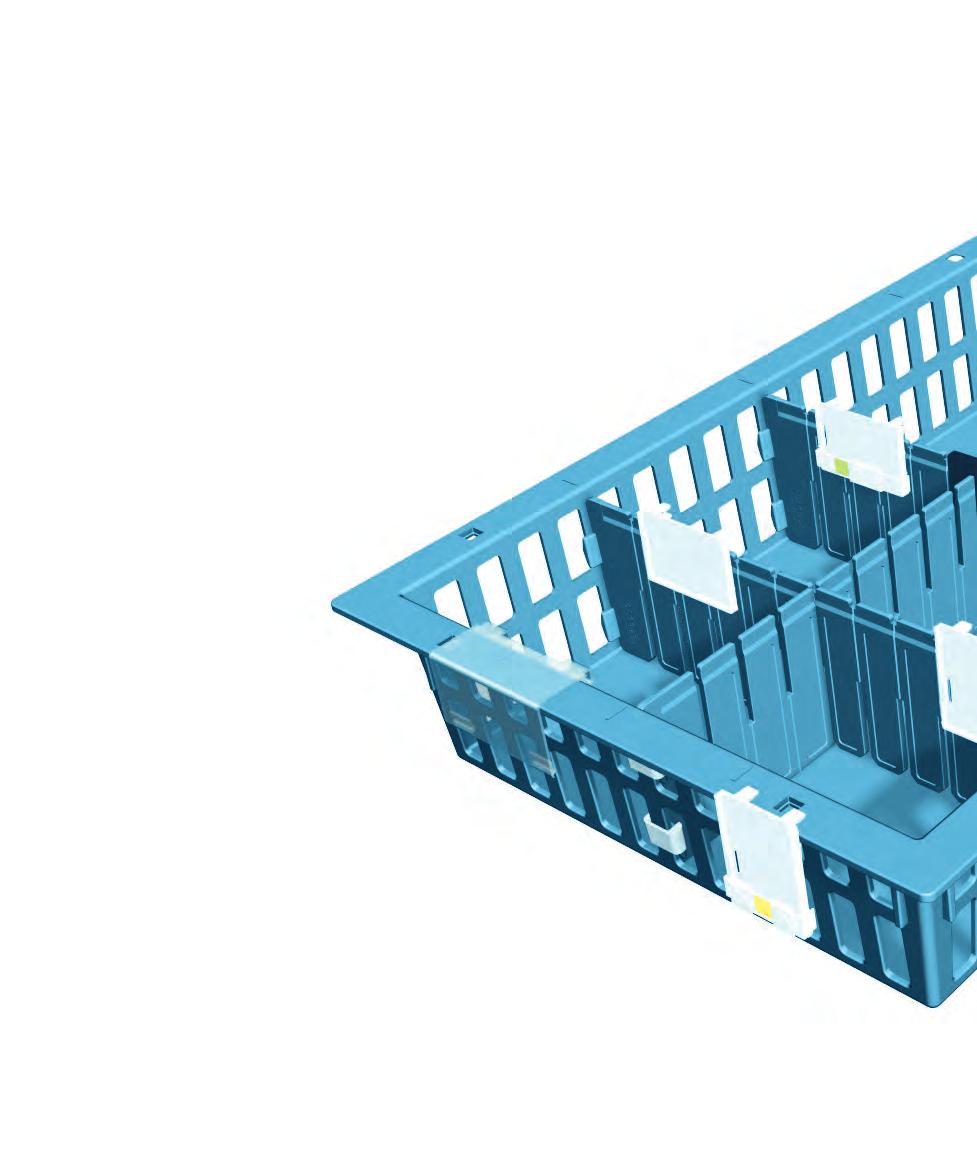

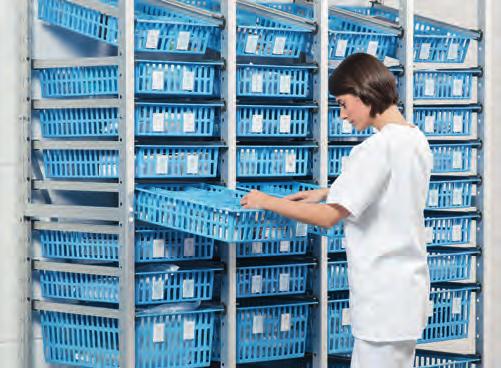

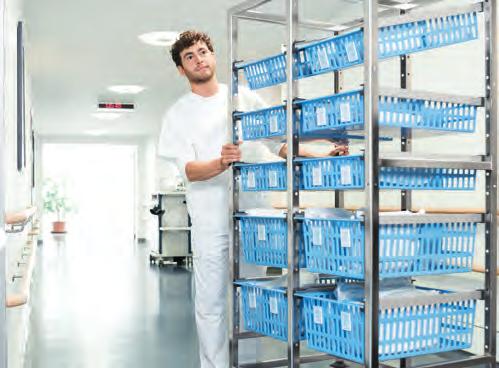

15 Förvaringssystem/Leveransförlopp Centrallager CENTRALLAGER Modulärt varulager Plockning PLOCKNING Mobil modulär varuplockning Transport TRANSPORT Skyddad varutransport 15

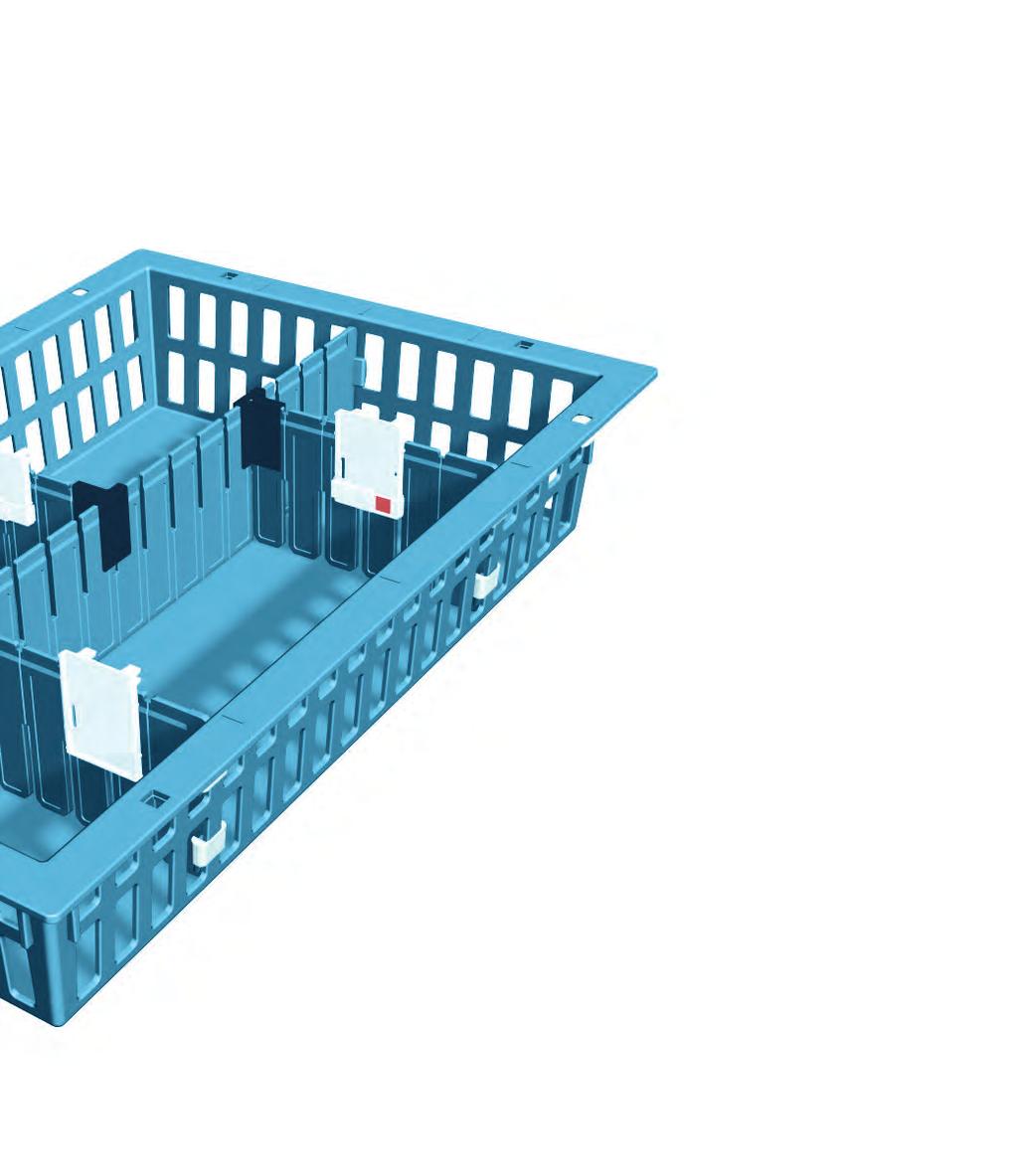

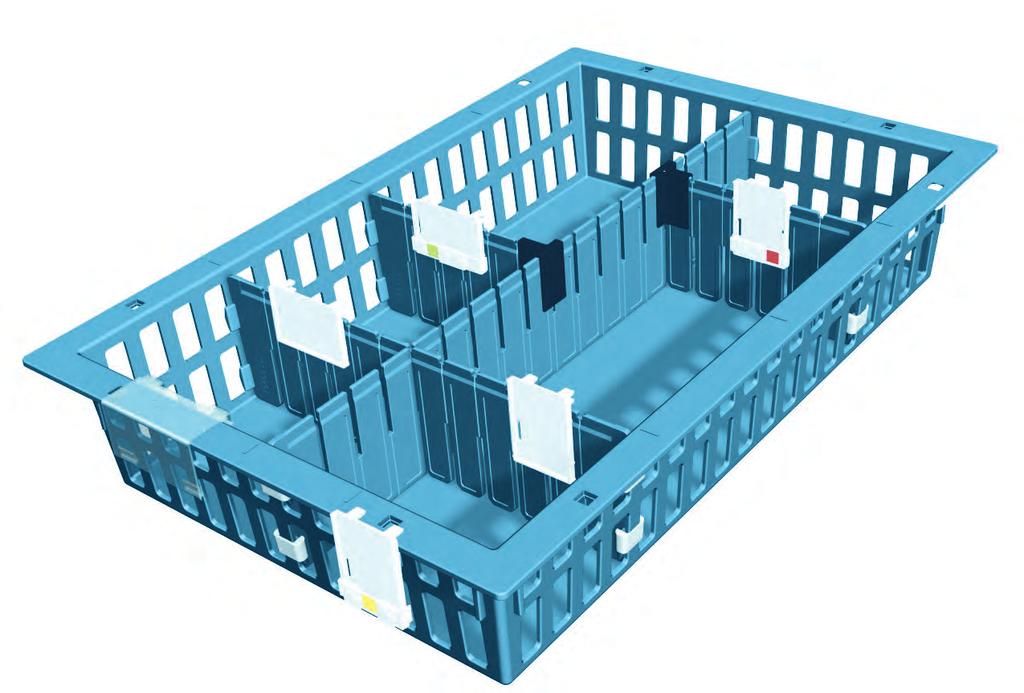

16 Förvaringssystem/Moduler och Modulkorgar Praktiskt för all användning: Moduler och modulkorgar ABS-moduler och ABS-modulkorgar, mm u Tillverkade i ljusblå ABS-plast. u Modulerna och Modulkorgarna kan staplas och passas ihop. utål temperaturer upp till 85 C. u Försluten botten, säkert skydd mot vätskeläckage, damm och smutspartiklar. Som tillval med perforerad botten. u Enkel fastsättning av etiketthållarna, oberoende av avdelarnas placering på längden och tvären. u Flexibel, indelningsbar, visuell hjälp för avdelarens position. u Avsedd för montering i ABS-sidor och på teleskopskenor samt förberedd för utdragsstopp. u Yttermått i enlighet med ISO-standard mm 400 mm Modulkorg med avdelare Nr Best.nr Beteckning Mått, L x B x H, ca mm ABS-modulkorg med perforerad botten 600 x 400 x ABS-modulkorg med perforerad botten 600 x 400 x ABS-modulkorg 600 x 400 x ABS-modulkorg 600 x 400 x ABS-modullock 600 x 400 x ABS-modul (kan inte underindelas) 600 x 400 x ABS-modul 600 x 400 x ABS-medicinmodul 600 x 400 x 50 Passande avdelare Nr Best.nr Beteckning Mått, L x H, ca mm Avdelare på längden för 46000/ x Avdelare på tvären för 46000/ x Avdelare på längden för 46005/46202/ x Avdelare på tvären för 46005/46202/ x Avdelare på längden för x Avdelare på tvären för x 50 16

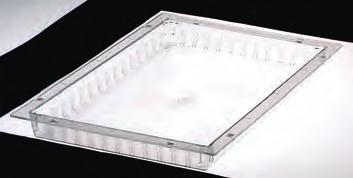

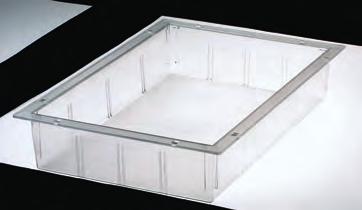

17 Förvaringssystem/Moduler och Modulkorgar Säkra även vid höga temperaturer: Moduler och modulkorgar i polykarbonat Moduler, modulkorgar och avdelare i polykarbonat, mm u I genomskinlig polykarbonat (PC). u Modulerna och modulkorgarna kan staplas och passas ihop. u Tål temperaturer upp till 125 C. u Försluten botten, säkert skydd mot läckage och damm. uenkel fastsättning av etiketthållarna, oberoende av avdelarnas placering på längden och tvären. u Flexibel, indelningsbar, visuell hjälp för avdelarens position. u Fästen för avdelare på längden och tvären. u Avsedd för montering i ABS-sidor och på teleskopskenor samt förberedd för utdragsstopp. u I enlighet med ISO-standard mm 600 mm Medicinmodul med avdelare i polykarbonat Nr Best.nr Beteckning Mått, L x B x H, ca mm Modulkorg i polykarbonat 600 x 400 x Modulkorg i polykarbonat 600 x 400 x Modul i polykarbonat 600 x 400 x Medicinmodul i polykarbonat 600 x 400 x 50 Passande avdelare Nr Best.nr Beteckning Mått, L x H, ca mm Avdelare på längden för x Avdelare på tvären för x Avdelare på längden för 46004/46203/ x Avdelare på tvären för 46004/46203/ x Avdelare på längden för 46010/ x Avdelare på tvären för 46010/ x 50 17

18 Förvaringssystem/Moduler och Modulkorgar Ordning i alla storlekar: Halvmoduler och avdelare i polykarbonat Halvmoduler och avdelare i polykarbonat, mm u I genomskinlig polykarbonat (PC). u Kan staplas och passas ihop. utål temperaturer upp till 125 C. u Försluten botten, säkert skydd mot läckage och damm. u Enkelt att sätta fast etiketthållare. u Fästen för avdelare på längden och tvären. u Avsedd för montering i ABS-sidor och på teleskopskenor samt förberedd för utdragsstopp. 300 mm 400 mm Halvmodul med avdelare i polykarbonat Nr Best.nr Beteckning Mått, L x B x H, ca mm Halvmodul i polykarbonat 300 x 400 x Halvmodul i polykarbonat 300 x 400 x Halvmodul i polykarbonat, kan avdelas 300 x 400 x Halvmodul i polykarbonat, kan avdelas 300 x 400 x 50 Passande avdelare för moduler i polykarbonat, mm Nr Best.nr Beteckning Mått, L x H, ca mm Avdelare på längden för x Avdelare på tvären för x Avdelare på längden för x Avdelare på tvären för x 50 Undermodul och avdelare i polykarbonat Nr Best.nr Beteckning Mått, L x B x H, ca mm Undermodul som insats 240 x 110 x 75 för moduler och modulkorgar Avdelare på tvären till undermodul (L H) 18

19 Förvaringssystem/Modulutdragslådor Lätta att variera: Modulutdragslådor i ABS-plast / Modulutdragslådor i ABS-plast. u Tillverkade i ljusgrå ABS-plast. u Tål temperaturer upp till 85 C. u Försluten botten, säkert skydd mot läckage och damm. u Flexibel och indelningsbar med avdelare på längden och tvären. uavsedd för montering i ABS-sidor och på teleskopskenor samt förberedd för utdragsstopp. uanpassad för montering av etiketthållare. Nr Best.nr Beteckning Mått, L x B x H, ca mm ABS-modulutdragslåda 600 x 400 x 225/ ABS-modulutdragslåda 600 x 400 x 125/ ABS-modulutdragslåda 400 x 600 x 225/ ABS-modulutdragslåda 400 x 600 x 125/ ABS-modulutdragslåda 600 x 400 x 75/ Låsbar modulutdragslåda i ABS-plast 600 x 400 x Låsbar modulutdragslåda i ABS-plast 400 x 600 x 150 Passande avdelare Nr Best.nr Beteckning Mått, L x H, ca mm Avdelare på längden för x Avdelare på tvären för x Avdelare på längden för 46203/ x Avdelare på tvären för 46203/ x Avdelare på längden för x Avdelare på tvären för x 50 19

20 Förvaringssystem/Tillbehör Tillbehör för moduler och modulkorgar. Effektiv försörjning, smidigt beställningsförlopp, flexibel och hygienisk förvaring: Kraven på logistiken inom det medicinska området är högre än genomsnittet. ZARGES praktiska och genomtänkta tillbehör för moduler och modulkorgar stöder effektivt arbete. För ett genomgående materialflöde och därmed optimal vård

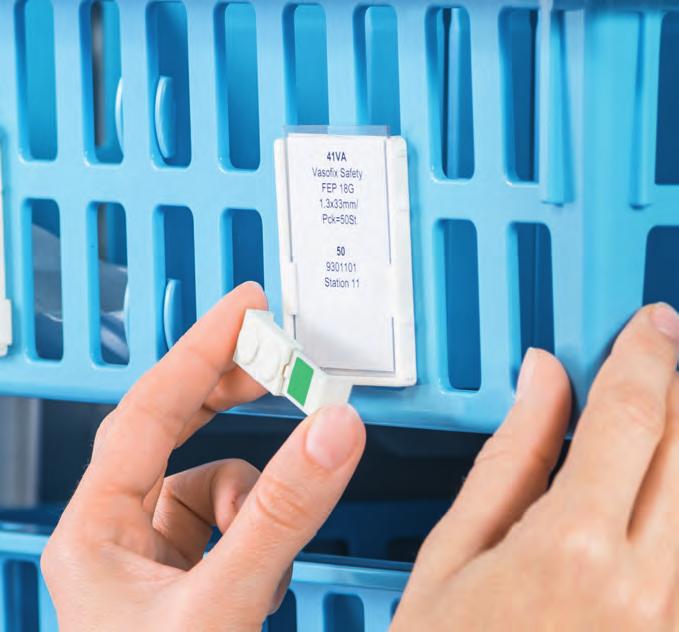

21 Förvaringssystem/Tillbehör 1 Etiketthållare 2 Avdelare Etiketthållare Nr Sida Beteckning 1 23 Etiketthållare i ABS-plast Avdelare för moduler och modulkorgar Nr Sida Beteckning 2 Från 16 Avdelare för moduler och modulkorgar i ABS-plast 3 T-koppling 4 Utdragsstopp T-koppling Nr Best.nr Beteckning Mått, L x B x H, ca mm T-koppling i ABS-plast 47 x 26 x 28 Utdragsstopp, gråvit, en del Nr Best.nr Beteckning Utdragsstopp, gråvit, en del i ABS-plast 5 Avdelarfäste Avdelarfäste Nr Best.nr Beteckning Mått, L x B x H, ca mm Avdelarfäste av plast 22 x 15 x 9 21

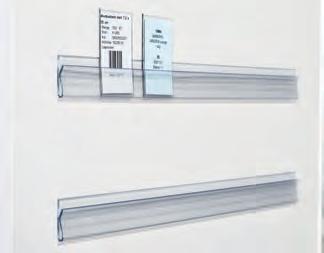

22 Förvaringssystem/Etikettering Intelligent, innovativt och effektivt: ZARGES etiketteringssystem. Etikettklämma För att uppnå ett smidigt och optimerat beställningsförlopp krävs en enkel och intelligent etikettering. uklämman kan monteras i efterhand och är ett viktigt komplement till vårt etiketteringssystem. En innovativ vidareutveckling av våra befintliga produkter. ualla etiketthållare kan användas med och utan klämma. Genom "trafikljussystemet" och en enkel förskjutning av etiketten utlöses beställningsförloppet. Nivån i KANBANbehållaren nivå visas så att beställningsstatusen kan registreras visuellt. Bruksmodellskyddad design! Grön: Det finns tillräckligt många artiklar. Gul: Artikeln är beställd och beställningen är registrerad. Röd: Artikeln bör beställas. 22

23 Förvaringssystem/Etikettering Optimal leverans garanteras: Etikettering. Etiketthållare stående Best.nr Beteckning Mått, L x B x H, ca mm Kan monteras i slitsar, på modulkanten och på avdelare Passande etikettplatta: x 14 x 63 Etiketthållare liggande Best.nr Beteckning Mått, L x B x H, ca mm Kan monteras i slitsar, på modulkanten och på avdelare Passande etikettplatta: x 15 x 42 Klisteretiketter olika färger för Best.nr Färg Ark Förpackningsenhet Vit Blå Gul Röd 25 etiketter på A4 Mått, B x H, ca mm 250 ark 37 x 55 Pappersetikett för Best.nr Färg Ark Förpackningsenhet Vit 14 etiketter på A4 Mått, B x H, ca mm 250 ark 80 x 40 Etikettklämma passar stående Best.nr Beteckning Mått, L x B x H, ca mm Etikettklämma på höjden (trafikljus) 48 x 11 x 14 Etikettklämma passar liggande Best.nr Beteckning Mått, L x B x H, ca mm Etikettklämma på tvären (trafikljus) 68 x 11 x 14 Etikettplatta (PS) Best.nr Beteckning Mått, L x B, ca mm Passar och x 40 Etiketthållare i genomskinlig polykarbonat för pappersetiketter Best.nr Montering Mått, L x B x H, ca mm Fästs på modulernas överkant 80 x 37 x 44 Etikettskena för montering på dörrens insida Best.nr Beteckning Mått, L x B x H, ca mm Aluminium, eloxerat 330 x 20 x Aluminium, eloxerat 530 x 20 x 3 Etikettskena för montering på dörrens insida Best.nr Beteckning Mått, L x B x H, ca mm Självhäftande, genomskinlig 350 x 3 x 25 Genomskinlig ficka Best.nr Beteckning Mått Självhäftande DIN A4 23

24 Förvaringssystem/Skåpsystem ZARGES skåpsystem. Med de kompletta förvaringssystemet från ZARGES förvaras alla medicinska förbrukningsartiklar och apoteksvaror platsbesparande och lättåtkomligt enligt hög hygienisk standard. 6 1 Optimala lösningar för en ergonomisk arbetsprocess Utdragsskenor. Våra ABS-sidor, teleskopskenor och multifunktionella utdragsskenor ger dig garanterat enkel åtkomst. Läs mer från sida Skåpstillbehör. Det genomtänkta skåpsystemet har många tillbehör, t.ex. hållare för kateterförvaring, gallerbotten, modulramar för teleskopskenor, källsorteringsbehållare och botten med fack. Läs mer från sida Skåpdelar. ZARGES modulära skåpsystem kan sättas ihop av enstaka skåpdelar, t.ex. höga skåp, underskåp, 24

25 Förvaringssystem/Skåpsystem väggmonterade skåp och överskåp. Läs mer från sida Material/yta. Produkterna från ZARGES kan anpassas individuellt genom ett stort utbud av material och ytbehandlingar. Läs mer från sida Moduler och modulkorgar. ZARGES ISO-moduler och modulkorgar. Läs mer från sida Etiketteringssystem ZARGES etiketteringssystem. Läs mer från sida

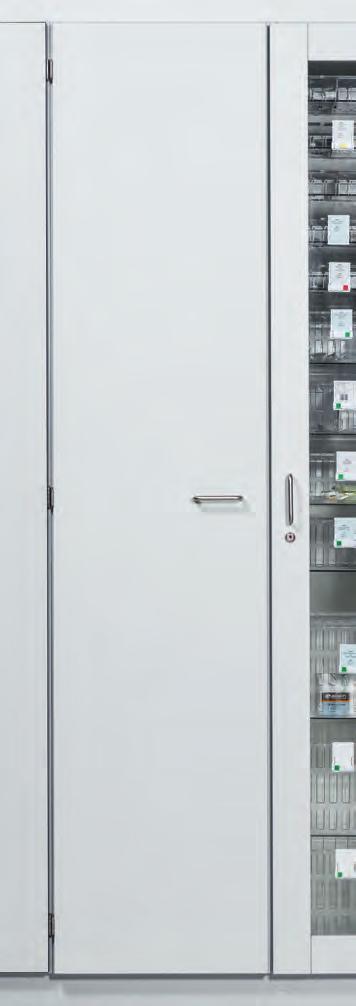

26 Förvaringssystem/Skåpsystem Frontvarianter för höga skåp. Stängd dörr Finns i två varianter: uspånskiva med beläggning av plastmaterial E1, 19 mm tjocklek,melaminhartsbeläggning enligt SS-EN 14322:2004. uskivor av kompositplast. utätningslist i ABS-plast på skåpdelen. Glasdörr usäkerhetsglas. uglasramar av KS eller VKS. utätningslist i ABS-plast på skåpdelen. 26

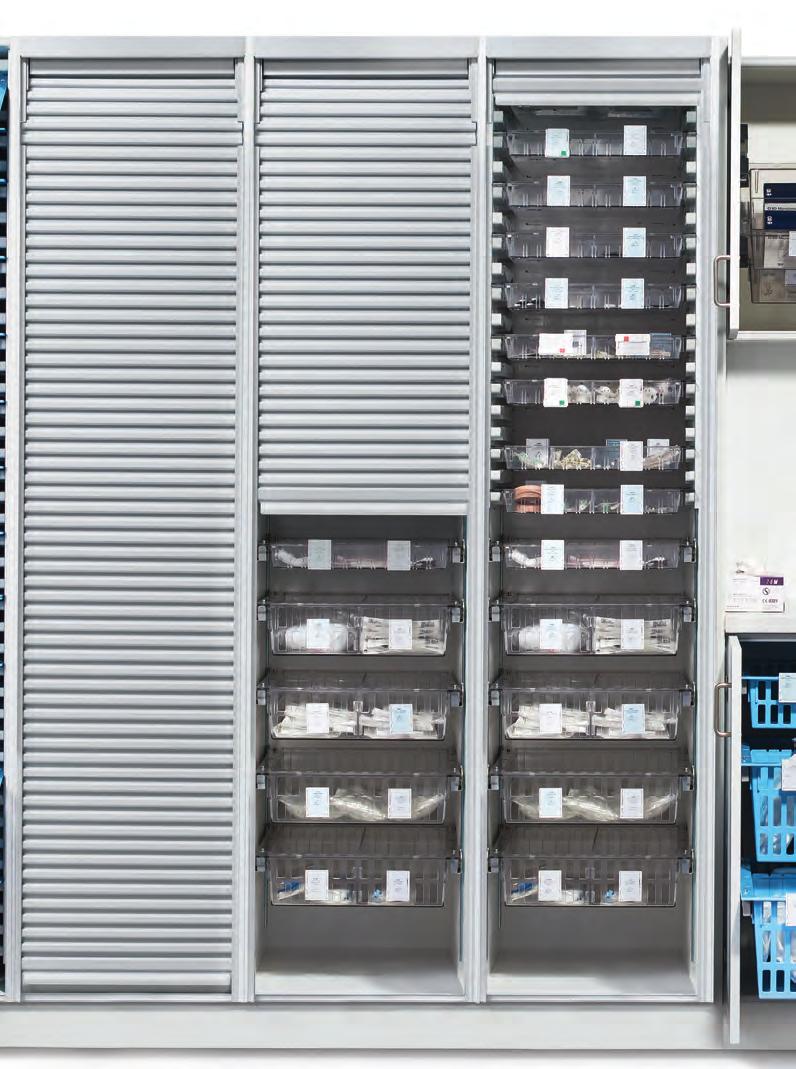

27 Förvaringssystem/Skåpsystem Jalusier uplatssparande öppning. umaterial: PP-plast. udragpressad, består av en del. ukan tas bort utan verktyg och rengöras. ufärg: Ljusgrå. 27

28 Förvaringssystem/Utdragsskenor Bärkraftigt, funktionellt, universellt: ABS-sidor för enkel montering. ABS-sidor för höga skåp, raka u ABS, gråvit. u Förberedda för utdragsstopp. u Formsprutning. u Ett utförande, vänster/höger är identiska. u Varje nivå/hyllplan kan belastas med upp till 20 kg. u Hygieniskt avslut mellan den bärande väggen och skåpdelen. u Montering med eller utan monteringsprofiler. u Enkel montering och demontering med monteringsprofilerna. umed sex nivåer för t.ex. stödskenor per segment. ABS-sidor för höga skåp, vinklade u ABS, gråvit. u Förberedda för utdragsstopp. u Formsprutning. u Ett utförande, vänster/höger är identiska. uvarje nivå/hyllplan kan belastas med upp till 20 kg. u Hygieniskt avslut mellan den bärande väggen och skåpdelen. u Montering med eller utan monteringsprofiler. uenkel montering och demontering med monteringsprofilerna. u Med sex nivåer för t.ex. stödsknor per segment. u Kan vinklas ca 25. Best.nr Beteckning Mått, D x H, mm ABS-sidor, vinklade, djup (ISO 618) 364 x ABS-sidor, vinklade, djup (ISO 418) 564 x 300 Best.nr Beteckning Mått, D x H, mm ABS-sidor, vinklade (ISO 618) 364 x ABS-sidor, vinklade (ISO 418) 564 x 300 Erforderliga fästen Best.nr Beteckning Passar Monteringsprofil, fram, längd 900 mm 3 segment Monteringsprofil, bak, längd 900 mm 3 segment Monteringsprofil, fram, längd 600 mm 2 segment Monteringsprofil, bak, längd 600 mm 2 segment 28

29 Förvaringssystem/Utdragsskenor De optimala ABS-sidorna för väggmonterade skåp. ABS-sidor för väggmonterade skåp u ABS, gråvit. u Förberedda för utdragsstopp. u Dragpressade. u Ett utförande, vänster/höger är identiska. u Hygieniskt avslut mellan den bärande väggen och skåpdelen. Rullist för ABS-sidor u POM, gråvit. u Förberedda för utdragsstopp. u Formsprutning. u En sats består av höger och vänster list. u Med lättrullade hjul. u Kan monteras på standard ABS-sidor. Best.nr Beteckning Mått, L x B, mm ABS-sidor, vinklade 517 x ABS-sidor, raka 497 x 262 Best.nr Beteckning Mått, L x B x H, mm Rullist för ABS-sidor Sats består av höger och vänster list 300 x 35 x 27 mm 29

30 Förvaringssystem/Utdragsskenor Snabbare och enklare åtkomst: Teleskopskenor. Teleskopskenor för ISO-standardskåp, flexibelt inhängningsbara u Galvaniserat stål. uhelt utdragbara skenor med dubbla kullager. utappar anpassade för direkt montering av våra modulkorgar och andra tillbehör. u Haka i utdraget i slutpositionen, spärr. u Två upphängningsöglor per teleskopskena att haka fast i rasterlisterna. Teleskopskenor för ISO-standardskåp för fast montering u Galvaniserat stål. uhelt utdragbara skenor med dubbla kullager. u Det är nödvändigt att köpa till skenadapter för att kunna montera modulkorgar och andra tillbehör. uutdraget hakar automatiskt fast i slutpositionen, med mjuk dämpning. u Två fästöglor per teleskopskena. Teleskopskenor, flexibelt inhängningsbar Best.nr Beteckning Mått, L, ca mm Teleskopskenor, höger Teleskopskenor, vänster Teleskopskenor, höger Teleskopskenor, vänster Teleskopskenor, höger, med mjuk dämpning Teleskopskenor, vänster, med mjuk dämpning Teleskopskenor, höger, med mjuk dämpning Teleskopskenor, vänster, med mjuk dämpning 400 Teleskopskenor, fast monterat Best.nr Beteckning Mått, L, ca mm Teleskopskenor, höger, med mjuk dämpning Teleskopskenor, vänster, med mjuk dämpning Teleskopskenor, höger, med mjuk dämpning Teleskopskenor, vänster, med mjuk dämpning 400 Teleskopskenor, flexibelt inhängningsbara, kan dras ut åt bägge håll Best.nr Beteckning Mått, L, ca mm Teleskopskenor, höger/vänster 600 Rasterlister för flexibel montering av teleskopskenor och multifunktionella utdragsskenor u Galvaniserat stål. ukorrosionsskyddad. u Inhängningsslitsar i rastersteg på 25 mm. u Fastskruvade på innerväggen. Rasterlister för teleskopskenor Best.nr Beteckning Mått, L, ca mm st. för 1 högt skåp st. för 1 underskåp

31 Förvaringssystem/Utdragsskenor Funktionella och lätta att montera: Tillbehör. Skenadapter för fast monterade teleskopskenor u Galvaniserat stål. u Skenadapter är ett nödvändigt tillbehör för att fästa modulkorgar och andra tillbehör uзå teleskopskenor för fast montering. Hållare av plastmaterial för gallerbotten och katetermagasin Best.nr Material Mått, L, mm Plastmaterial, vit 60 Kopplingssäkring för slanghållare och kateterutdrag Best.nr Material Mått, L, mm Plastmaterial, vit 60 Best.nr Utförande Beteckning Mått, L, mm höger För vänster För höger För vänster För Multifunktionella utdragsskenor u Utdragsskena: Eloxerad aluminium, U-profil. u Ändskydd: Plast. u Inställbar längd genom förflyttning av ändskydden på utdragsskenan. u Inhängningsbara i rasterlister. u Inhängningsbara i tre lägen: vågrätt, 15 och 30. Vågrätt läge 15 -läge 30 -läge Best.nr Beteckning Mått, L, ca mm 46234/46237 Två utdragsskenor /46236 Två utdragsskenor / Två utdragsskenor

32 Förvaringssystem/Skåptillbehör Det genomtänkta systemet för förvaring av katetrar. Kateterkorg u Rostfritt stål. u Andra utföranden och mått på förfrågan. Modulramar för kateterkorgar uför stående förvaring. uför åtta kateterkorgar. u Passar för teleskopskenor. Best.nr Beteckning Mått, L x B x H, ca mm Kateterkorg 150 x 100 x Kateterkorg 150 x 100 x Kateterkorg 150 x 100 x 550 Best.nr Beteckning Mått, L x B x H, ca mm Modulramar av ABS-plast för kateterkorgar 600 x 400 x Modulramar av ABS-plast för kateterkorgar 400 x 600 x 100 Katetermagasin ISO u Rostfritt stål, elektrolytpolerat. u För stående förvaring. u Passar för teleskopskenor. u Inklusive en avdelare på längden och två på tvären. u Montering med fäste i plastmaterial Best.nr Beteckning Mått, L x B x H, ca mm ISO-katetermagasin med flexibel indelning 600 x 400 x

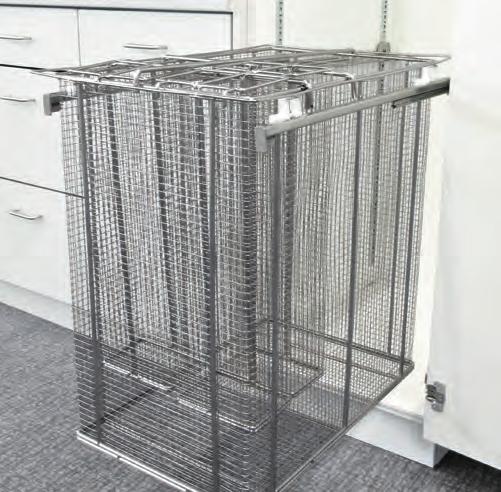

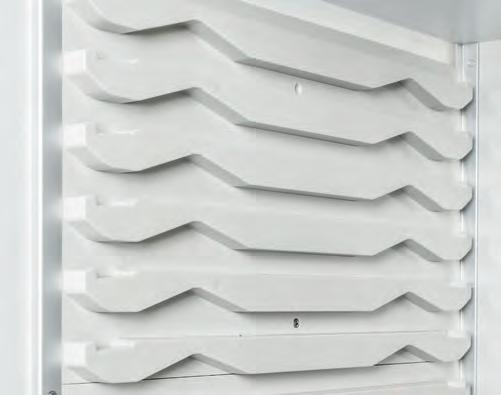

33 Förvaringssystem/Skåptillbehör Fler lösningar för kateterförvaring. Kateterutdrag, stål, pulverlackerat u För hängande förvaring. u Passar för teleskopskenor. u Montering med kopplingssäkring Best.nr Beteckning Mått, L x B, ca mm Kateterutdrag 600 x Kateterutdrag 400 x 600 Slanghållare uför hängande förvaring. u Passar för teleskopskenor. u Montering med kopplingssäkring Best.nr Beteckning Mått, L, ca mm Slangfäste, stål, pulverlackerat Slangfäste, stål, pulverlackerat Slangfäste, rostfritt stål Slangfäste, rostfritt stål 400 Kateterhållare i ABS-plast u Material: ABS-plast. u Lämplig för stående förvaring. u Består av: Två modulkorgar 46005, två avdelare på längden och tvären, kopplingselement. u Lämplig för teleskopskenor och ABS-sidor. Inskjutningsdjup 600 mm Best.nr Beteckning Mått, L x B x H, ca mm Kateterhållare, 600 lång 600 x 400 x Kateterhållare, 600 lång 600 x 400 x 600 Inskjutningsdjup 400 mm Best.nr Beteckning Mått, L x B x H, ca mm Kateterhållare, 400 lång 400 x 600 x

34 Förvaringssystem/Skåptillbehör Ett lätt sätt att hålla ordning: Skåptillbehör. Hyllplan u Passar för ABS-sidor och rasterlister. Best.nr Beteckning Mått, L x B x H, ca mm Hyllplan* 600 x 400 x Hyllplan* 300 x 400 x Hyllplansfäste, 4 st. per hyllplan Halksäkert gummi för hyllplansfäste, 4 st. per hyllplan Hyllplan, plastmaterial 600 x 400 x 10 * Träfiberskiva med melaminhartsbeläggning Best.nr Beteckning Mått, L x B x H, ca mm Hyllplan, plastmaterial med borrhål för teleskopskenor, passar för utdragsstopp 600 x 400 x 10 Gallerbotten u Kromnickelstål , elektrolytpolerat. u Ramtråd: 6 mm. u Gallertråd: 3 mm. u Maskvidd: 25 x 25 mm. u Lämpligt för sterilbehållare. u Montering med fäste i plastmaterial ISO-ram för modullåda u Stål, pulverlackerat. u För teleskopskenor. u För montering av ISO-standardmoduler. u Montering utan fäste i plastmaterial. Best.nr Beteckning Mått, L x B x H, ca mm Gallerbotten, kan användas på längden och på tvären inkl. fästen i plastmaterial för teleskopskenor, säkerhetsram runt om 600 x 400 x 19 Best.nr Beteckning Mått, L, ca mm För teleskopskenor 46155/ För teleskopskenor 46157/

35 Förvaringssystem/Skåptillbehör Ideala lösningar för alla arbetsuppgifter: Skåptillbehör. Källsorteringsbehållare ualuminium, eloxerat. u Två hängande handtag. Best.nr Beteckning Mått, L x B x H, ca mm Källsorteringsbehållare, aluminium, eloxerat 300 x 264 x 493 Ram för hängmappar u Aluminium, eloxerat. u För DIN-A4-hängmappar. u Lämplig för variabla och fasta teleskopskenor. Best.nr Beteckning Mått, D, ca mm Ram för hängmappar, eloxerat aluminium Ram för hängmappar, eloxerat aluminium 400 Medicinkylskåp och frys u Fristående och lämplig att montera i modulskåp. uolika modeller tillgängliga. u Tillverkade enligt gällande bestämmelser. u Prisuppgift på förfrågan. Säkerhetsskåp för bedövningsmedel Alla säkerhetsskåp följer gällande lagar om säkerhetsnivåer (levereras inkl. fästen och nyckel). Säkerhetsskåp för bedövningsmedel kan på begäran monteras i modulskåp. u Kan levereras med specialmått, t.ex. med inbyggt modulsystem. u Prisuppgift på förfrågan. u Säkerhetsnivåer på förfrågan. 35

36 Förvaringssystem/Planering av skåpsystem Optimal planering: ZARGES skåpsystem. För funktions- och vårdområden: Planering, koordinering, utveckling och genomförande urumsplanering Den erforderliga lagerkapaciteten beräknas utifrån förbrukningsanalysen och leveransfrekvensen och rummen planeras för hygieniska och ergonomiska arbetsprocesser. ukostnadsberäkning Det faktiska lagret beräknas i antal och kostnad med hänsyn till den befintliga lagerkapaciteten och alla logistiska processer och presenteras för kontroll. u Utkast och design Alla material och designen anpassas till och kompletterar de logistiska processerna i just din verksamhet. Vid möblering med särskilda krav (brandskydd, strålskydd osv.) kan vi ta fram optimala lösningar, utan att kompromissa med utformningen av den optimala logistiklösningen. utidplan Vi stöder kunden under ombyggnaden och koordinerar vid behov de tekniska processerna. u Komplett utrustning På förfrågan levererar vi inte bara den logistiska möbleringen, utan anpassar även inredningen för att optimera ergonomin på arbetsplatsen. uservicetjänster Genom vårt stora nätverk med specialistföretag och samarbetspartner har vi möjlighet att genomföra alla åtgärder flexibelt och omgående. Alla standardmöbler kan levereras inom kort tid. För projekt sker leveransen enligt överenskommelse. 36

37 Förvaringssystem/Höjdenheter ZARGES höjdenheter. Hängskåp XXL 13 HE 4 HE HE HE HE 5 HE 1 HE 1 HE HE ȘȘ Höjdenheter Skåpexempel 1 HE 2 HE Sockel 100 mm Högt skåp Sockel 100 mm 4 HE 1 lådmodul och dörr ZARGES ISO-modulskåp är indelade i fronthöjdenheter. 1 HE = 154 mm. Höjdenheterna gäller skåpets höjd; för möbler som är fristående ska en sockel på 100 mm beaktas. Fördelar u Anpassad indelning av skåpsystemen med hjälp av vårt "ZARGES-raster". usäkrare indelning av skåphöjderna. 154 mm 154 mm ZARGES höjdenheter gör det möjligt att utforma standardskåpet individuellt och göra en indelning som passar användarens önskemål. Exempel 1 HE = max. 100 mm modulkorghöjd 2 HE = max. 200 mm modulkorghöjd 3 HE = säkerhetsskåp för bedövningsmedel 4 HE = inbyggd medicinfrys 5 HE = inbyggt medicinkylskåp 9 HE = kateterkorg för stående kateterförvaring 11 HE = kateterutdrag för hängande kateterförvaring 37

38 Förvaringssystem/Skåpdelar Höga skåp invändigt (13 HE) invändigt (13 HE) 1964 invändigt (13 HE) KS 356 VKS 344 KS 456 VKS 444 KS 656 VKS invändigt 618 invändigt 318 invändigt 430 invändigt KS 470 VKS invändigt KS 670 VKS invändigt KS 470 VKS Skåpdelar 1: Höga ISO-skåp Finns med skåp i trä (KS) och av plastmaterial (VKS) i ISO-systemen ISO 318, ISO 418 och ISO 618. Förberedd för ISO-modulutrustning: u ABS-sidor. u Teleskopskena, fast montering eller på rasterlister. Förkortningar: KS: Plastbeläggning VKS: Helt av plast Finns i olika varianter: u Öppen. u Dörr i KS eller VKS. u Glasramdörr (härdat säkerhetsglas). ujalusi av aluminium och plastmaterial. uskåpet kan utrustas med olika slags stängning. Höga skåp kan byggas om till kylskåp eller planeras för en integrerad säkerhetsskåp för bedövningsmedel. Skåpen utformas helt efter dina önskemål och anpassas till den valda elektroniken, även i kombination med vårt ISO-modulsystem. 38

39 Förvaringssystem/Skåpdelar Underskåp. 418 invändigt HE 5 HE 5 HE 5 HE 5 HE 5 HE 2 HE 2 HE 1 HE 1 HE 2 HE 2 HE 1 HE 1 HE 2 HE 1 HE 1 HE 1 HE 1 HE 2 HE 1 HE 1 HE 1 HE 1 HE 1 HE 1 HE 1 HE 1 HE 1 HE 1 HE 732 invändigt (5 HE) HE 4 HE 732 invändigt (5 HE) HE 4 HE 1 HE 1 HE KS 656 VKS dörr 1 lådmodul och dörr KS 456 VKS door 1 lådmodul och dörr 3 lådmoduler 4 lådmoduler 5 lådmoduler 3 lådmoduler 4 lådmoduler 5 lådmoduler 1 diskbänksdörr Källsorteringsbehållare (utdrag) Källsorteringsbehållare (automatiskt pedalutdrag) 1 diskbänksdörr Källsorteringsbehållare Källsorteringsbehållare (automatiskt pedalutdrag) Skåpdelar 2: ISO-underskåp Finns med skåp i trä (KS) och av plastmaterial (VKS) i ISO-systemen ISO 418 och ISO 618. Förberedd för ISO-modulutrustning: u ABS-sidor. u Teleskopskenor (fast montering). u Modulramar på teleskopskenor (låda). u Utdragsskenor för rasterlister. Finns med olika frontvarianter: u Öppen. u Dörr i KS. u Dörr i VKS. u Glasramdörr i aluminium (härdat säkerhetsglas). u Jalusi av aluminium och plastmaterial. Underskåp, t.ex. ombyggda till kylskåp, som planeras och tillverkas helt enligt dina önskemål och anpassas till den valda elektroniken. Underskåp kan dessutom levereras som: u Diskbänksunderskåp. u Källsorteringsunderskåp (automatiskt pedalutdrag). Underskåp med ISO-618-bredd kan i allmänhet levereras med två dörrar. Alla skåp kan förses med olika stängning. 39

40 Förvaringssystem/Skåpdelar Väggskåp invändigt (4 HE) 616,5 578 invändigt (4 HE) 732 invändigt (5 HE) invändigt (4 HE) invändigt (4 HE) 732 invändigt (5 HE) 770 KS 656 VKS KS 456 VKS 444 Skåpets djup för väggskåp: 360 mm Skåpdelar 3: ISO-väggskåp Finns med skåp i trä (KS) och av plastmaterial (VKS) i ISO-systemen ISO 418 och ISO 618. Förberedd för ISO-modulutrustning: u ABS-sidor. Finns med olika frontvarianter: u Öppen. u Dörr i KS. u Dörr i VKS. u Glasramdörr i aluminium (härdat säkerhetsglas). u Jalusi av aluminium och plastmaterial. Väggskåp finns även med hyllplan på skenor i rostfritt stål. Väggskåp i ISO 618 har i allmänhet hyllplan. Väggskåp som hyllskåp planerar vi gärna individuellt efter den angivna takhöjden. Som tillval kan vi leverera och montera vårt eget relingssystem för stegar i aluminium. 40

41 Förvaringssystem/Skåpdelar Väggskåp. 318 Tillbehör till vårt hyllstegssystem finns på sidan invändigt (5 HE) invändigt (4 HE) invändigt (3 HE) invändigt (5 HE) invändigt (4 HE) invändigt (3 HE) invändigt (5 HE) invändigt (4 HE) invändigt (3 HE) 462 KS 356 VKS hyllplan 1 hyllplan 418 KS 456 VKS hyllplan 1 hyllplan 618 KS 656 VKS hyllplan 1 hyllplan Skåpdelar 4: ISO-väggskåp Finns med skåp i trä (KS) och av plastmaterial (VKS) i ISO-system ISO 318, ISO 418 och ISO 618 eller anpassade till takhöjden. Förberedd för ISO-modulutrustning: u ABS-sidor. u Hyllplan på hyllplansfästen. Finns i olika varianter: u Öppen. u Dörr i KS eller VKS. u Glasramdörr. u Skåpet kan utrustas med olika slags stängning. Väggskåp i ISO 618 levereras även med 2 dörrar. Skyddsreling (1 HE) rekommenderas. 41

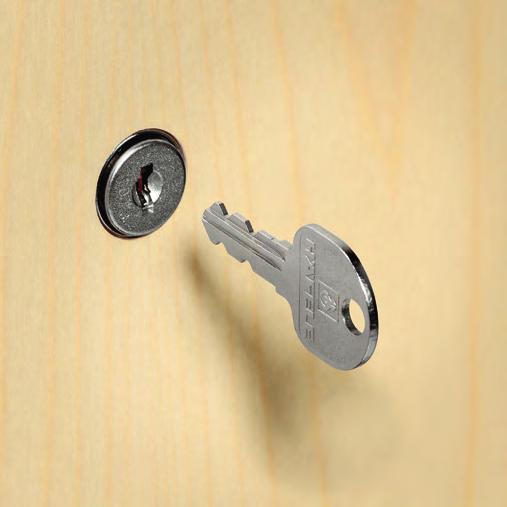

42 Förvaringssystem/Beslag och stängning ZARGES handtag, beslag och stängning. Gångjärn Planmonterade gångjärn specialgångjärn uför trädörrar (materialtjocklek 19 mm). u För dörrar i plastmaterial (materialtjocklek 12 mm). Plan konstruktion lämplig för modulsystem u Stabilt utförande i metall genom pressgjutning i zink med hög precision. u Med dörrspärr. uhärdad, säkrad stålaxel i underhållsfria plastlager. u Rulltjocklek 5 mm, rullängd 47 mm. u Fogar i hörn och mitten 6 mm. u Öppningsvinkel upp till 240. udörren är ur vägen när öppningsvinkeln är över 140. ukan justeras i tre riktningar. u Dörrlägesjustering på sidan +2/ 1 mm. udörrlägesjustering på höjden +2/ 2 mm. ubåda ställs in med excenter. udjupet justeras på sidan +2/ 1 mm. Dörrlås SYMO 3000 (standardlås) SYMO 3000 är unika och världsberömda möbellås från Häfele. Monteringen är snabb och enkel och det behövs inga verktyg, vilket ger maximal flexibilitet. u Eventuella ändringar av stängningsmodellen kostar varken pengar eller tid. Det är bara att byta ut cylinderkärnan (utan verktyg). Låset och möbeln påverkas inte. u Eftersom säker stängning är ett krav använder vi endast cylindern SYMO 3000 STW. Konstruktionen tillåter upp till olika låsmodeller. u Med SYMO 3000 kan allt från väldigt enkla till mycket avancerade låskonstruktioner genomföras. Endast genom användning av cylinderkärnan kan låsplanerna förverkligas vid valfri tidpunkt och oberoende av möblernas tillverkning, leverans och montering. Låskonstruktionen kan ändras i efterhand och utvidgas: Genom att byta ut cylinderkärnan SYMO 3000 kan ändringarna genomföras till en låg kostnad och utan hög tidsförbrukning. Handtag Fler handtag av olika modeller finns på förfrågan! U-bygelhandtag ulängd 106 mm, 10 mm. u Stål, matt förnicklat. Skyltklämma u För handtag med rundstång på 10 mm. ustorlek 55 x 9 mm. u Material/yta: plastmaterial, genomskinlig. 42

43 Förvaringssystem/Färgpalett ZARGES färgpalett KS och VKS. Beläggning av plastmaterial (KS) Skåp u Spånskiva med beläggning av plastmaterial E1. u Sidor och hyllor 19 mm, baksida 8 mm tjocklek, melaminhartsbeläggning på båda sidor enligt DIN och EN Fronter, skydd och synliga ytor u Spånskiva med beläggning av plastmaterial E1, 19 mm tjocklek, melaminhartsbeläggning enligt DIN och EN Kanter u Hörn och kanter är rundade med en radie på 2 mm. ufinns även med tätningskant i ABS-plast. Sockel u Vattenbeständig spånplatta, 19 mm tjocklek, beläggning av högtryckslaminat, dekor som skåpmaterial eller rostfritt stål. unederkant med tätningsprofil, finns även med extra förslutning mot golvet. Bänkskivor u Postformade bänkskivor, med högtryckslaminat, 38 mm tjocklek. u Dekor efter färgkarta. u Bänkskivor av kompositmaterial (t.ex. Corian) eller rostfritt stål på förfrågan. KS-exempel Plastmaterial (VKS) Skåp uskivor av kompositplast. u Sidor och hyllor, 13 mm tjocklek, baksida 6 mm med svart kärna. Fronter, skydd och synliga ytor u 13 mm tjocka skivor i kompositplast. uenhetlig standarddekor: vit, ljusgrå. ufinns även med tätningsband för fronten. Kanter ufrästa och polerade med en radie på 2 mm. Sockel u 13 mm tjocka skivor av plastmaterial, dekor som skåp. u Montering med hjälp av clipsteknik. u Nederkant med tätningsprofil, finns även med extra förslutning mot golvet. Bänkskivor u 38 mm tjocka postformade bänkskivor, med högtryckslaminat. udekor efter färgkarta. u Bänkskivor av kompositmaterial (t.ex. Corian) eller rostfritt stål på förfrågan. För hyllplanen är skåpen utrustade medgenomgående metallskenor, 5 x 15 mm. Exempel på Bänkskivor Vit Krämfärgad Ljusgrå Krämfärgad Ljusgrå Mörkgrå Mörkgrå Blå Gul Sandfärgad Grå Bok Frontexempel Fler färger och material på förfrågan. Lönn Bok Ek 43

44 Förvaringssystem/Planeringshjälp Standardskåpsutrustning för förbrukningsartiklar. ISO-standard HS ISO 418 MHS418/13 HE Mått, B x H x D, mm Antal 456 x x ISO-standard HS ISO 618 MHS618/13 HE Mått, B x H x D, mm Antal 656 x x ISO-standard HS ISO 318 MHS318/13 HE Mått, B x H x D, mm Antal 356 x x Best.nr Beteckning Antal Modul i polykarbonat 600 x 400 x Avdelare i polykarbonat 600 x Avdelare i polykarbonat 400 x Modulkorg i ABS-plast 600 x 400 x Avdelare 600 x Avdelare 400 x Modulkorg i ABS-plast 600 x 400 x Avdelare 600 x Avdelare 400 x Utdragsstopp T-koppling Avdelarfäste, POM ABS-sidor, tippbara ABS-sidor, raka Monteringsprofil, fram 900 mm Monteringsprofil, bak 900 mm 4 Best.nr Beteckning Antal Modul i polykarbonat 600 x 400 x Avdelare i polykarbonat 600 x Avdelare i polykarbonat 400 x Modulkorg i ABS-plast 600 x 400 x Avdelare 600 x Avdelare 400 x Modulkorg i ABS-plast 600 x 400 x Avdelare 600 x Avdelare 400 x Utdragsstopp T-koppling Avdelarfäste, POM ABS-sidor, tippbara ABS-sidor, raka Monteringsprofil, fram 900 mm Monteringsprofil, bak 900 mm 4 Best.nr Beteckning Antal Modul i polykarbonat Avdelare i polykarbonat Avdelare i polykarbonat Modul i polykarbonat Avdelare i polykarbonat Avdelare i polykarbonat Utdragsstopp ABS-sidor, tippbara ABS-sidor, raka Monteringsprofil, fram 900 mm Monteringsprofil, bak 900 mm 4 44

45 Förvaringssystem/Planeringshjälp Standardskåpsutrustning för förbrukningsartiklar. ISO-standard HS ISO 418 AHS418/13 HE Mått, B x H x D, mm Antal 456 x x ISO-standard HS ISO 618 AHS618/13 HE Mått, B x H x D, mm Antal 656 x x ISO-standard HS ISO 318 AS318/13 HE Mått, B x H x D, mm Antal 356 x x Best.nr Beteckning Antal Medicinmodul i polykarbonat 600 x 400 x Avdelare i polykarbonat 600 x Avdelare i polykarbonat 400 x Modul i polykarbonat 600 x 400 x Avdelare i polykarbonat 600 x Avdelare i polykarbonat 400 x T-koppling Rasterlist Teleskopskenor, inhängningsbara, 600 mm, höger Teleskopskenor, inhängningsbara, 600 mm, vänster Best.nr Beteckning Antal Medicinmodul i polykarbonat Avdelare i polykarbonat 600 x Avdelare i polykarbonat 400 x Modul i polykarbonat 600 x 400 x Avdelare i polykarbonat 600 x Avdelare i polykarbonat 400 x T-koppling Rasterlist Teleskopskenor, inhängningsbara, 400 mm, höger Teleskopskenor, inhängningsbara, 400 mm, vänster Best.nr Beteckning Antal Modul i polykarbonat 300 x 400 x Avdelare i polykarbonat 400 x Avdelare i polykarbonat 300 x Modul i polykarbonat 300 x 400 x Avdelare i polykarbonat 400 x Avdelare i polykarbonat 300 x Rasterlist Teleskopskenor, inhängningsbara, 400 mm, höger Teleskopskenor, inhängningsbara, 400 mm, vänster

46 Förvaringssystem/Planeringshjälp Ytterligare modeller: Standardskåpsutrustning för förbrukningsartiklar. ISO-standard HS ISO 418 AHS418/13 HE Mått, B x H x D, mm Antal 456 x x ISO-standard HS ISO 618 AHS618/13 HE Mått, B x H x D, mm Antal 656 x x Best.nr Beteckning Antal Medicinmodul i polykarbonat Avdelare i polykarbonat 600 x Avdelare i polykarbonat 400 x Modul i polykarbonat 600 x 400 x Avdelare i polykarbonat 600 x Avdelare i polykarbonat 400 x Utdragsstopp T-koppling ABS-sidor, tippbara Monteringsprofil, fram Monteringsprofil, bak Rasterlist Teleskopskenor, inhängningsbara, 600 mm, höger Teleskopskenor, inhängningsbara, 600 mm, vänster 9 9 Best.nr Beteckning Antal Medicinmodul i polykarbonat Avdelare i polykarbonat 600 x Avdelare i polykarbonat 400 x Modul i polykarbonat 600 x 400 x Avdelare i polykarbonat 600 x Avdelare i polykarbonat 400 x Utdragsstopp T-koppling ABS-sidor, tippbara Monteringsprofil, fram Monteringsprofil, bak Rasterlist Teleskopskenor, inhängningsbara, 400 mm, höger Teleskopskenor, inhängningsbara, 400 mm, vänster

47 Förvaringssystem/Planeringshjälp Standardskåpsutrustning för förbrukningsartiklar. ISO-standard US ISO 418 MUS418/5 HE Mått, B x H x D, mm Antal 456 x 870 x ISO-standard US ISO 618 MUS618/5 HE Mått, B x H x D, mm Antal 656 x 870 x ISO-standard US ISO 318 MUS318/5 HE Mått, B x H x D, mm Antal 356 x 870 x Best.nr Beteckning Antal Modulkorg i ABS-plast 600 x 400 x Avdelare 600 x Avdelare 400 x Modulkorg i ABS-plast 600 x 400 x Avdelare 600 x Avdelare 400 x Utdragsstopp T-koppling Avdelarfäste, POM ABS-sidor, raka Monteringsprofil, fram Monteringsprofil, bak Best.nr Beteckning Antal Modulkorg i ABS-plast 600 x 400 x Avdelare 600 x Avdelare 400 x Modulkorg i ABS-plast 600 x 400 x Avdelare 600 x Avdelare 400 x Utdragsstopp T-koppling Avdelarfäste, POM ABS-sidor, raka Monteringsprofil, fram Monteringsprofil, bak Best.nr Beteckning Antal Modul i polykarbonat 300 x 400 x Avdelare i polykarbonat 400 x Avdelare i polykarbonat 300 x Modul i polykarbonat 300 x 400 x Avdelare i polykarbonat 400 x Avdelare i polykarbonat 300 x Utdragsstopp ABS-sidor, raka Monteringsprofil, fram Monteringsprofil, bak

48 Förvaringssystem/Planeringshjälp Standardskåpsutrustning för underskåp. ISO-standard US ISO 418 IUS418/5 HE Mått, B x H x D, mm Antal 456 x 870 x ISO-standard US ISO 618 IUS618/5 HE Mått, B x H x D, mm Antal 656 x 870 x ISO-standard US ISO 318 IUS318/5 HE Mått, B x H x D, mm Antal 356 x 870 x Best.nr Beteckning Antal Modulkorg i ABS-plast 600 x 400 x Avdelare 600 x Avdelare 400 x Modulkorg i ABS-plast 600 x 400 x Avdelare 600 x Avdelare 400 x T-koppling Avdelarfäste, POM Rasterlist Teleskopskenor, inhängningsbara, 600 mm, höger Teleskopskenor, inhängningsbara, 600 mm, vänster 3 3 Best.nr Beteckning Antal Modulkorg i ABS-plast 600 x 400 x Avdelare 600 x Avdelare 400 x Modulkorg i ABS-plast 600 x 400 x Avdelare 600 x Avdelare 400 x T-koppling Avdelarfäste, POM Rasterlist Teleskopskenor, inhängningsbara, 400 mm, höger Teleskopskenor, inhängningsbara, 400 mm, vänster 3 3 Best.nr Beteckning Antal Modul i polykarbonat 300 x 400 x Avdelare i polykarbonat 400 x Avdelare i polykarbonat 300 x Rasterlist Teleskopskenor, inhängningsbara, 400 mm, höger Teleskopskenor, inhängningsbara, 400 mm, vänster

49 Förvaringssystem/Planeringshjälp Standardskåputrustning för väggskåp. ISO-standard MOS ISO 418 MOS418/4 HE Mått, B x H x D, mm Antal 456 x 616 x ISO-standard MOS ISO 618 MOS618/4 HE Mått, B x H x D, mm Antal 656 x 616 x ISO-standard MOS ISO 318 MOS318/4 HE Mått, B x H x D, mm Antal 356 x 616 x Best.nr Beteckning Antal Modul i polykarbonat 300 x 400 x Avdelare i polykarbonat 400 x Avdelare i polykarbonat 300 x Modul i polykarbonat 300 x 400 x Avdelare i polykarbonat 400 x Avdelare i polykarbonat 300 x Utdragsstopp ABS-sidor för hängskåp 495 x Beteckning Antal Hyllplan 1 Hängskåp med fast monterat hyllplan Beteckning Antal Hyllplan 1 49

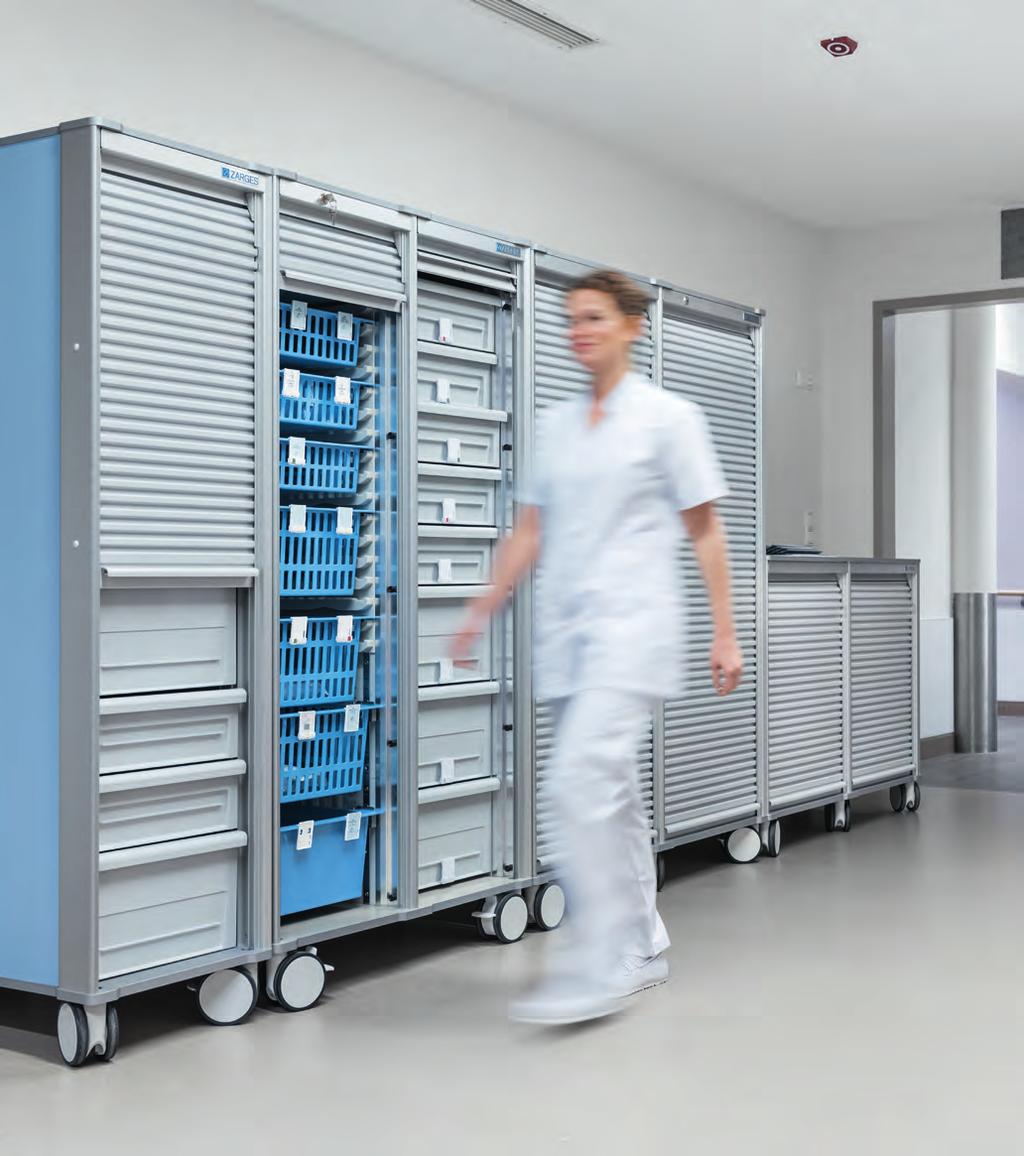

50 Förvaringssystem/MPO mobila modulskåp Allt du behöver i alla lägen: MPO mobila modulskåp. Du vill ha det rätta materialet i rätt tid på rätt plats och i rätt mängd. Det klarar du galant med MPO mobila modulskåp. De uppfyller de höga hygieniska kraven och är enkla att rengöra eftersom jalusierna och den monterade utrustningen kan tas bort utan verktyg. De material som används (aluminium, plast och ABS-plast) garanterar stabilitet och en lång användningstid. 50

51 Förvaringssystem/MPO mobila modulskåp MPO mobila modulskåp i detalj Hörnprofil. Ergonomiskt utformade aluminiumprofiler, eloxerade. 2 Frontskydd. Aluminium, eloxerat, monteras utan verktyg, kan utrustas med cylinderlås, digitalt lås eller kortlås. 3 Inredning. Kan utrustas med modulutdragslådor, modulkorgar och hyllplan som placeras på ABS-sidor och teleskopskenor. 4 Vagnsbotten. Stabil plastskiva utan utskjutande delar, enkel att rengöra. 5 Sidväggar och baksida. Av aluminium med vit plastbeläggning, finns även i andra färger. 6 Underrede. 4 svängbara hjul med 125 mm, varav 2 med broms. 7 Jalusier. Platsbesparande öppning med jalusier i plast som kan tas bort utan verktyg och rengöras. 51

52 Förvaringssystem/MPO mobila modulskåp Platsbesparande: med jalusier. 1 ISO Inskjutningsbredd 600 mm 1 ISO Inskjutningsbredd 400 mm 2 ISO Inskjutningsbredd 2 x 600 mm 2 ISO Inskjutningsbredd 2 x 400 mm 52

53 Förvaringssystem/MPO mobila modulskåp Uppfyller alla önskemål: många olika storlekar. ISO-bredder 1,0 ISO 2,0 ISO Höjd 400 mm djup 600 mm djup 400 mm djup 600 mm djup 750 mm Best.nr Utv. mått, L x B x H, ca mm 685 x 556 x x 756 x 750 Vikt, ca kg 31,5 33,0 900 mm Best.nr Utv. mått, L x B x H, ca mm Vikt, ca kg 33,0 34,5 58,5 61, mm Best.nr Utv. mått, L x B x H, ca mm 685 x 556 x x 756 x x 556 x x 756 x Vikt, ca kg 34,5 62, mm Best.nr Utv. mått, L x B x H, ca mm 685 x 556 x x 756 x x 556 x x 756 x Vikt, ca kg 36,5 65, mm Best.nr Utv. mått, L x B x H, ca mm 685 x 556 x x 756 x x 556 x x 756 x Vikt, ca kg 42,5 46,5 75,0 79, mm Best.nr Utv. mått, L x B x H, ca mm 685 x 556 x x 756 x x 556 x x 756 x Vikt, ca kg 48,5 53,5 85,5 91,0 53

54 Förvaringssystem/MPO mobila modulskåp Modulära komponenter för högsta möjliga flexibilitet. MPO mobila modulskåp standardmodell u Genomgående ABS-sidor. uanpassade till ZARGES ISO-moduler och modulutdragslådor. MPO mobila modulskåp kombimodell u Kan kombineras med ABS-sidor och flexibla teleskopskenor. uanpassade till ZARGES ISO-moduler, modulutdragslådor och utdragbara hyllplan. 54

55 Förvaringssystem/MPO mobila modulskåp Lika varierande som dina arbetsuppgifter: Inredningen. Modulutdragslådor Hyllplan Modulkorgar Speciallösning för kateterutdrag 55

56 Förvaringssystem/MPO mobila modulskåp Tillbehör MPO mobila modulskåp. Låsanordningar Cylinderlås Digitalt lås Kortlås Frontskydd och lås Mått, B, mm Best.nr Skydd utan lås Skydd utan lås Skydd med cylinderlås Skydd med cylinderlås Skydd med digitalt lås Skydd med digitalt lås Skydd med kortlås Skydd med kortlås Stötfångare Beteckning Best.nr Stötfångarsats Grepp/handtag Beteckning Mått, mm Best.nr Skjuthandtag i eloxerat aluminium för djup på 600 Skjuthandtag i eloxerat aluminium för djup på 400 Skjuthandtag i formpressat aluminium med plastbeläggning Arbetsbänk som fälls ut åt sidan Beteckning Mått, mm Best.nr Arbetsbord, fällbart, av ABS-plast Arbetsbord, fällbart, av högtryckslaminat 400 djup 400 djup Jalusi Höjd, mm Bredd 400 mm, Best.nr. Bredd 600 mm, Best.nr

57 Förvaringssystem/MPO mobila modulskåp Färger MPO mobila modulskåp. Valfria modeller kundanpassning är vår specialitet. Varianter på sidoväggar u Standardfärgen för sidoväggen är vit. u Det finns ytterligare fyra färger som tillval. u På förfrågan kan designen anpassas för att matcha din verksamhet visuellt. Välj en av standardfärgerna. RAL 9016, Vit RAL , Grön RAL , Gul RAL , Blå RAL , Röd 57

58 Förvaringssystem/Mobil förvaring Lager efter behov För förbrukningsmaterial eller apoteksvaror Mobila förvaringsskåp För avdelningsleveranser Lagerhållning i funktionsområden Kateter- eller OP-vagn Mobila arbetsstationer Förvaring på avdelningen 58

59 Förvaringssystem/Mobil förvaring Flexibel mellanförvaring för förbrukningsartiklar Medicinförvaring Mobila arbetsstationer Mobil förvaring och förberedelse Flexibel inredning 59

60 Förvaringssystem/Hyllsystem Stabil utsida och flexibel insida: ZARGES hyllsystem. ZARGES hyllsystem är extra efterfrågade när det gäller strukturerad och säker förvaring av material. Anledningen: Det flexibla systemet kan anpassas efter vitt skilda förhållanden. Modulkonstruktionen gör att alla komponenter kan kombineras med andra system från ZARGES, vilket ökar effektiviteten för leveranserna och förvaringen avsevärt. 60

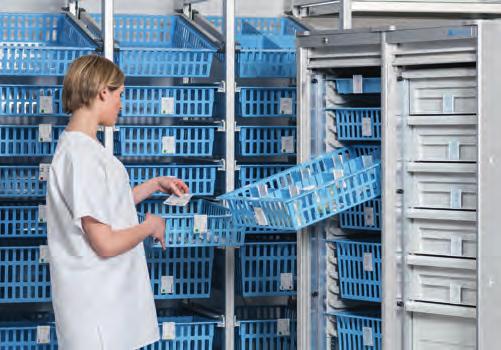

61 Förvaringssystem/Hyllsystem Lagerhylla. ZARGES lagerhyllor är mångsidiga och kan utformas individuellt med de olika modulerna och modulkorgarna. Den öppna konstruktionen gör att hyllplanen är enkla att rengöra Hyllgavel. Förmonterad. 2 Tvärstag. 3 Diagonalstag. Finns för varannan rad. 4 Rostfri skruvsats till hyllsegment. Finns en sats per rad. 5 Utdragsskena, rak. Flexibelt inhängningsbara. 6 Utdragsskena, sned. Flexibelt inhängningsbara. 7 Hyllplan. Finns i olika material. 61

62 Förvaringssystem/Hyllsystem Det flexibla hyllsystemet. Aluminiumhylla u Aluminium, eloxerat. u Ram av U-profil. u Hålavstånd: 71 mm. utotal höjd: ca mm. u Underkant med fötter, inställbar höjd. uinhängningsbara utdragsskenor för rak placering: komplett av glasfiberförstärkt plast PA6. för sned placering: av eloxerat aluminium med ändskydd av slittålig glasfiberförstärkt plast PA6. Pulverlackerat stål u Stål, pulverlackerat. u Ljusgrå RAL u Konstruktion av stabila fyrkantsrör. u Ram av U-profil. u Hålavstånd: 71 mm. u Total höjd: ca mm. u Underkant med fötter, inställbar höjd. u Inhängningsbara utdragsskenor för rak placering: komplett av glasfiberförstärkt plast PA6. för sned placering: av eloxerat aluminium med ändskydd av slittålig glasfiberförstärkt plast PA6. u Finns även i specialutförande av rostfritt stål. Användning u Flexibla hyllsystem för plockningsområden. uenkel höjdinställning med flexibelt monterbara utdragsskenor. u Djupet är anpassat efter vågrät eller snedställd montering av ISO-modulkorgar. u Kan enkelt byggas ut eller kombineras med stålhyllplan med fack. u Hygieniskt och enkelt att rengöra. u Avsett för användning med ISO-moduler och modulkorgar 600 x 400 mm av plast. 62

63 Förvaringssystem/Hyllsystem Lathund: Lagerhylla för ISO-standardmoduler. Hyllsegment (djup: 600 mm) Best.nr aluminiumhylla Best.nr stålhylla Best.nr rostfri stålhylla Beteckning Antal rader För varje ytterligare rad Hyllgavel, x 600 mm (H x D) Tvärstag, 479 mm (L) Tvärstag, diagonalt, mm (L) Rostfri skruvsats till hyllgavel Utdragsskenor beställs separat Utdragsskena i plast, rak, 600 mm (D) Utdragsskena i eloxerat aluminium, vinklad, 620 mm (D) Hyllsegment (djup: 400 mm) Best.nr aluminiumhylla Best.nr stålhylla Best.nr rostfri stålhylla Beteckning Antal rader För varje ytterligare rad Hyllgavel, x 400 mm (H x D) Tvärstag, 679 mm (L) Tvärstag, diagonalt, mm (L) Rostfri skruvsats till hyllgavel Utdragsskenor beställs separat Plast Utdragsskena i eloxerat aluminium, vinklad, 420 mm (D) 63

64 Förvaringssystem/Hyllsystem Lathund: Lagerhylla med hyllplan. Hyllsegment (djup: 600 mm) Best.nr aluminiumhylla Best.nr stålhylla Best.nr rostfri stålhylla Beteckning Antal rader För varje ytterligare rad Hyllgavel, x 600 mm (H x D) Hyllplan, 800 x 600 mm (L x D) Tvärstag, diagonalt, mm (L) Rostfri skruvsats till hyllgavel Hyllsegment (djup: 400 mm) Best.nr aluminiumhylla Best.nr stålhylla Best.nr rostfri stålhylla Beteckning Antal rader För varje ytterligare rad Hyllgavel, x 400 mm (H x D) Hyllplan, 800 x 400 mm (L x D) Tvärstag, diagonalt, mm (L) Rostfri skruvsats till hyllgavel

65 Förvaringssystem/Hyllsystem Lathund: Hylla för sterilcontainers. Hyllsegment (djup: 600 mm) Best.nr Beteckning Antal rader För varje ytterligare rad Hyllgavel, x 600 mm (H x D) Tvärstag till hylla för sterilbehållare Tvärstag, diagonalt, till hylla för sterilbehållare Förbindelseelementsats Utdragsskena i plast, rak, 600 mm (D) Hyllplan till hylla för sterilbehållare Utdragsskenor och hyllplan beställs separat. Tillbehör Hjulsats u 4 st svängbara, varav 2 med broms. u Endast avsedd för aluminiumhylla. Best.nr Beteckning Mått Dubbelrullar 50 mm Lock/hyllplan u 400 x 600 mm. u Hylldjup: 600 mm. Best.nr Beteckning Hyllplan/lock 400 x 600 mm, stål Hyllplan/lock 400 x 600 mm, aluminium Hyllplan/lock 400 x 600 mm, rostfritt stål Adapterplåt för teleskopskena Adapterplåt Best.nr Beteckning Adapterplåt för teleskopskenor 600 mm Adapterplåt för teleskopskenor 400 mm Passande teleskopskenor Best.nr Beteckning Teleskopskenor, inhängningsbara, 600 mm, höger Teleskopskenor, inhängningsbara, 600 mm, vänster Teleskopskenor, inhängningsbara, 400 mm, höger Teleskopskenor, inhängningsbara, 400 mm, vänster 65

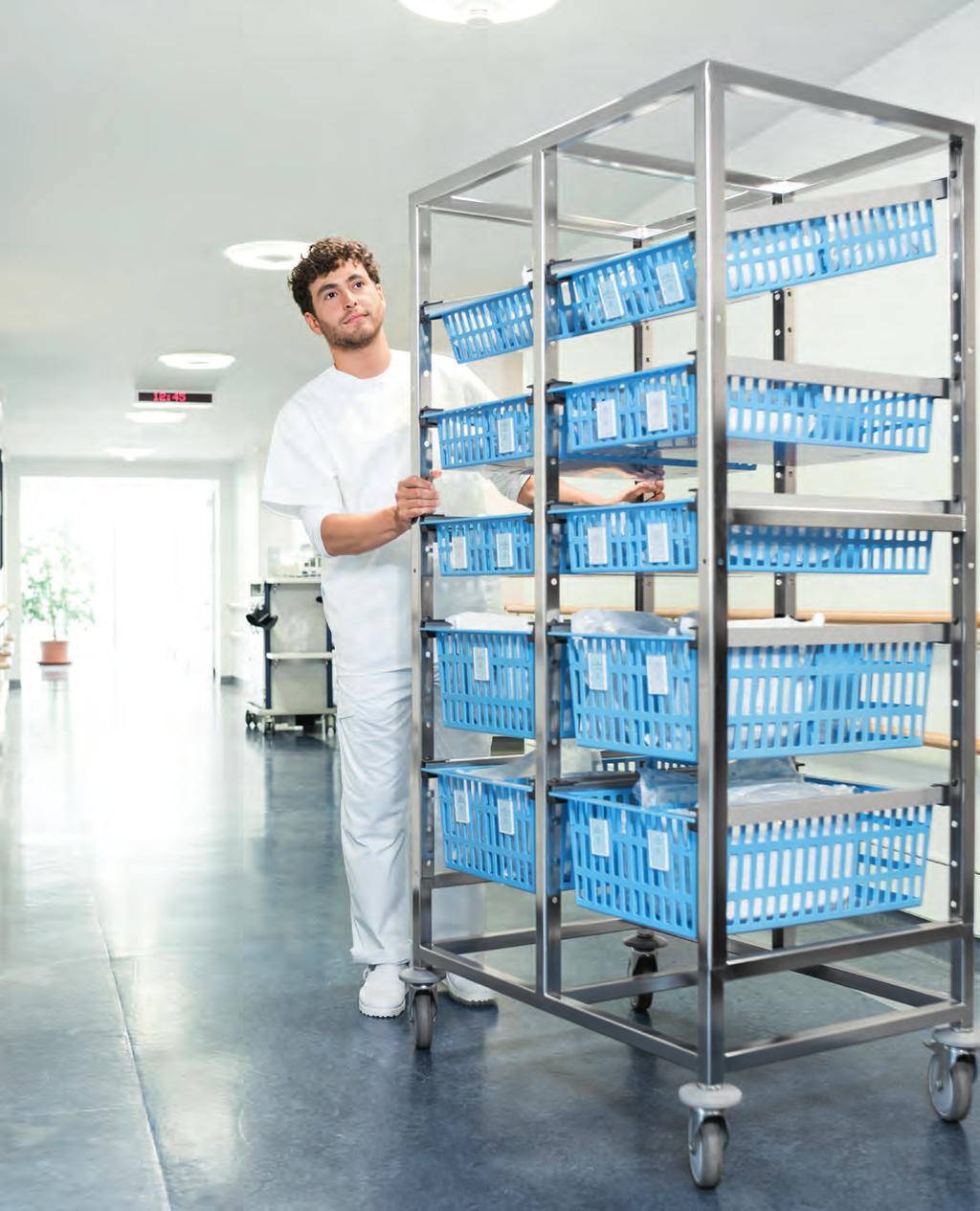

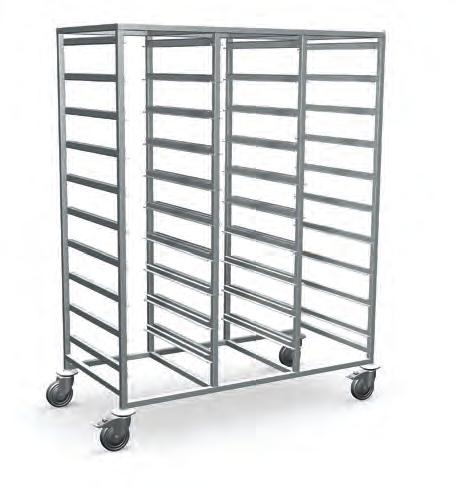

66 Förvaringssystem/Lager- och påfyllnadsvagnar ZARGES lager- och påfyllnadsvagnar. Överallt där medicin och förbrukningsmaterial ska förvaras och transporteras säkert och hygieniskt är våra lager- och påfyllnadsvagnar den perfekta lösningen. Vagnen skapar flexibilitet och effektivitet både som mobil lagerplats samt som påfyllnadsvagn mellan lagerplats och användare. 66

67 Förvaringssystem/Lager- och påfyllnadsvagnar Lager- och påfyllnadsvagnar med flexibla utdragsskenor. Öppen utformning. Stativet är skapat av U-profil, inga hålrum, lätt att rengöra Material Standard är pulverlackerat stål med plastbeläggning Kan lastas framifrån Passar moduler och modulkorgar i olika höjder Utdragsskenor Förberedd för flexibla inhängningsbara utdragsskenor Underrede 4 svängbara 125 mm, varav 2 med broms Tillbehör: (se sida 68) Inhängningsbara utdragsskenor Adapterplåt för teleskopskenor Arbetsbänk som fälls ut åt sidan Skjuthandtag 67

68 Förvaringssystem/Lager- och påfyllnadsvagnar Det rätta valet från liten till stor: lager- och påfyllnadsvagnar. Lagervagn 1-radig Best.nr Material Inskjutningsbredd, mm Mått, L x D, mm Höjd, mm Stål, pulverlackerat x Stål, pulverlackerat x Stål, pulverlackerat x Stål, pulverlackerat x Rostfritt stål x Rostfritt stål x Rostfritt stål x Rostfritt stål x Lagervagn 2-radig Best.nr Material Inskjutningsbredd, mm Mått, L x D, mm Höjd, mm Stål, pulverlackerat x Stål, pulverlackerat x Stål, pulverlackerat x Stål, pulverlackerat x Rostfritt stål x Rostfritt stål x Rostfritt stål x Lagervagn 3-radig Best.nr Material Inskjutningsbredd, mm Mått, L x D, mm Höjd, mm Stål, pulverlackerat x Tillbehör Best.nr Beteckning Utdragsskena, rak, l=600 mm Utdragsskena, vinklad, l=620 mm Utdragsskena, rak, l=400 mm Utdragsskena, vinklad, l=420 mm Hyllplan 800 x 600 mm (L x D) Lagervagn med hyllplan Best.nr Material Inskjutningsbredd, mm Mått, mm Höjd, mm Stål, pulverlackerat x Stål, pulverlackerat x Extratillbehör för inskjutningsbredd 400 mm Best.nr Beteckning Standardskenor Adapterplåt för inhängningsbara teleskopskenor fällbar arbetsbänk 68

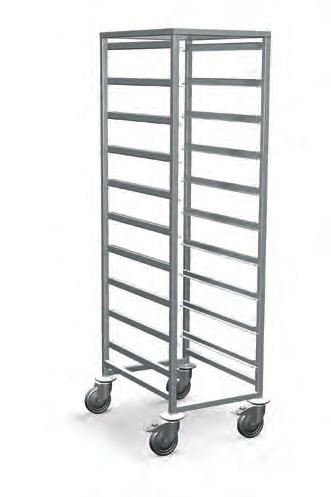

69 Förvaringssystem/Lager- och påfyllnadsvagnar Ytterligare modeller: Lager- och påfyllnadsvagnar med fasta utdragsskenor. Lagervagnar med fasta utdragsskenor uöppen utformning. ukan även utrustas med ZARGES ISO-moduler. u 4 svängbara hjul, 125 mm, varav 2 med broms. u Finns i pulverlackerat stål eller rostfritt stål. u 10 utdragsskenor per rad. u Färg: Ljusgrå. Lagervagn 1-radig Lagervagn 2-radig Lagervagn 3-radig Best.nr Material Inskjutningsbredd, mm Mått, L x D, mm Höjd, mm Rostfritt stål x Stål, pulverlackerat x Best.nr Material Inskjutningsbredd, mm Mått, L x D, mm Höjd, mm Rostfritt stål x Stål, pulverlackerat x Best.nr Material Inskjutningsbredd, mm Mått, L x D, mm Höjd, mm Rostfritt stål x Stål, pulverlackerat x

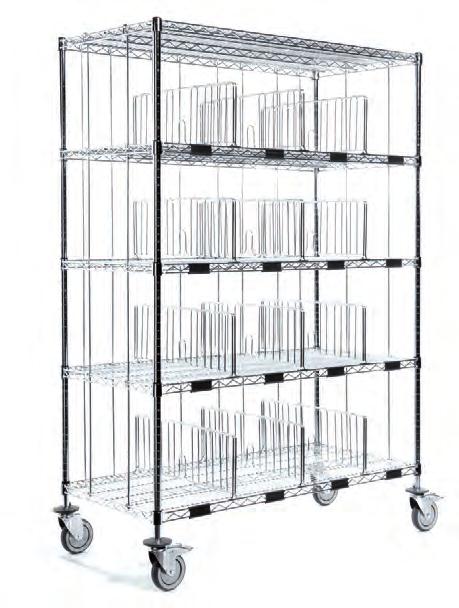

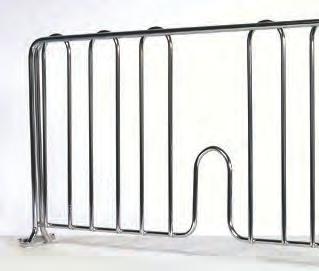

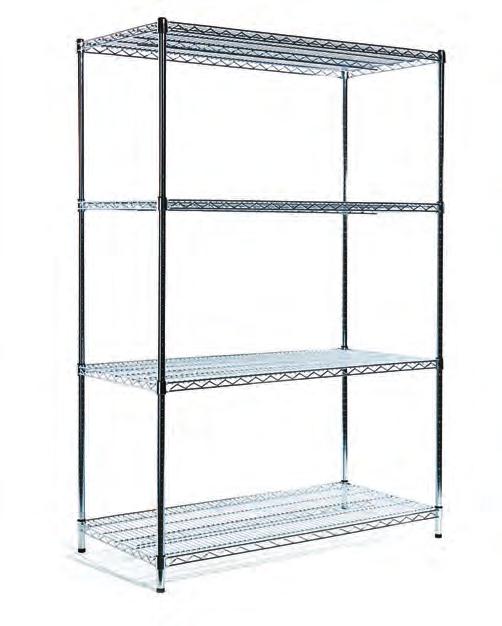

70 Förvaringssystem/Hyllor till OP och renrum Mycket plats på liten yta: Hyllor till OP och renrum. Hyllor till OP och renrum u Grundenheterna består av 4 förkromade gallerhyllplan och 4 hörnstolpar. u Monteringsenheterna är utrustade med 2 hörnstolpar samt 2 S-hakar per hyllplan för att koppla samman grundenheterna med de monterade delarna. u Ringspåren i hörnstolparna kan användas för att justera hyllplanens höjd med ca 25 mm. u Gallerhyllplanen kan belastas med upp till 400 kg per hyllplan i de fristående hyllorna. Tillbehör Grundenheterna Djup, ca mm Bredd, ca mm Best.nr Höjd 1 650, ca mm Best.nr Höjd 1 800, ca mm Best.nr Höjd 2 180, ca mm ST46B4 ST46C4 ST46D ST47B4 ST47C4 ST47D ST49B4 ST49C4 ST49D ST410B4 ST410C4 ST410D ST412B4 ST412C4 ST412D ST415B4 ST415C4 ST415D ST418B4 ST418C4 ST418D ST66B4 ST66C4 ST66D ST67B4 ST67C4 ST67D ST69B4 ST69C4 ST69D ST610B4 ST610C4 ST610D ST612B4 ST612C4 ST612D ST615B4 ST615C4 ST615D ST618B4 ST618C4 ST618D4 Utdragbar klädstång (AK) EK F4/F6 KKL Av rostfritt stål (utdragen längd 340 mm) Etikettram Avdelare H 230 x L 457 mm Avdelare H 230 x L 610 mm Klämmor för kantstav 70

71 Förvaringssystem/Mobila hyllor till OP och renrum Ta emot redan sorterade leveranser med de mobila hyllorna. SR46/B5-8 SR46/B6-10 SR49/B5-12 SR49/B6-15 SR412/B5-16 SR412/B6-20 SR415/B5-20 SR415/B6-25 SR418/B5-24 SR418/B6-30 Mobila hyllor till OP och renrum u 5 eller 6 gallerhyllplan. u 4 hörnstolpar. ufack med etikettramar. ukantstav, på tre sidor. u 4 hjul, 150 mm, varav 2 med dubbelstopp. 5 gallerhyllplan 6 gallerhyllplan Fackens mått: 290 x 340 mm Best.nr Antal fack Mått, D x B x H, ca mm SR46/B x 610 x SR66/B x 610 x SR49/B x 912 x SR69/B x 912 x SR412/B x x SR612/B x x SR415/B x x SR615/B x x SR418/B x x SR618/B x x Fackens mått: 290 x 265 mm Best.nr Antal fack Mått, D x B x H, ca mm SR46/B x 610 x SR66/B x 610 x SR49/B x 912 x SR69/B x 912 x SR412/B x x SR612/B x x SR415/B x x SR615/B x x SR418/B x x SR618/B x x

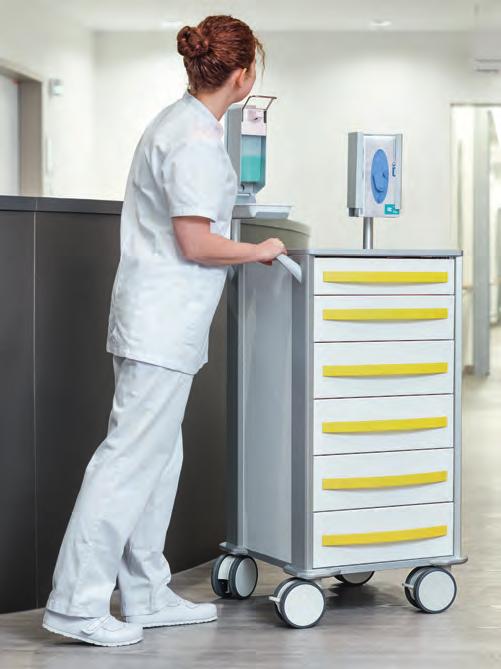

72 Vårdvagnar 72

73 Vårdvagnar Medical Mobila försörjningssystem Produkter som underlättar avdelningsinterna processer och mobil lagerhållning inom behandling, medicinhantering, ronder, provtagning och anestesi. Produktöversikt MPO vårdvagnar MPO vård- och stickvagnar MPO medicinvagnar MPO anestesivagnar MPO akutvagnar MPO förbandsvagnar MPO IT-vagnar Tillbehör till MPO vårdvagnar Flexibla vårdvagnar Medicindelningssystem Medicinfack 105 Apotekshyllor 106 Tillbehör

74 Vårdvagnar MPO förbandsvagnar Medicinleveranser MPO anestesivagnar 74

75 Vårdvagnar Vård- och stickvagn med förvaringslådor Medicinvagn med jalusi Vård- och stickvagn med uttagbara modulkorgar 75

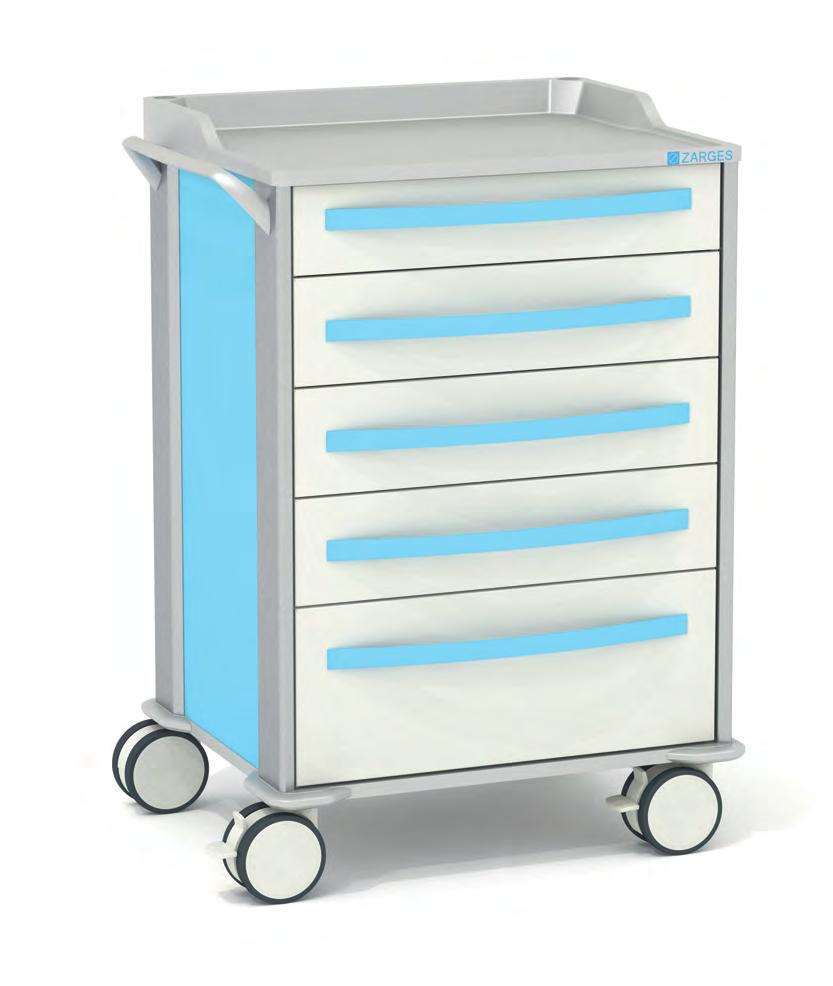

76 Mobila försörjningssystem/mpo vårdvagnar Med system för optimala lösningar. Det ställs höga krav på omvårdnads-, stations- och rondvagnar inom vården. De modulära vård- och försörjningsvagnarna från ZARGES kan anpassas helt till kundens individuella önskemål och krav för att vara optimalt utrustade för olika användningsområden. Modulsystemet med få grundkomponenter gör det möjligt att utforma många varianter med en funktion och design som uppfyller specifika behov och krav. Tack vare sin obegränsade mobilitet kan samtliga MPO-modeller alltid användas flexibelt: exempelvis som vård- och stickvagnar, medicinvagnar eller mobila datorarbetsplatser. 2 Post Varianter av arbetsbänkar. ABS-plast eller och högtryckslaminat (HPL), med och utan sarg. 2 Skjuthandtag. Av aluminium med plastbeläggning för bekväm hantering och enkel rengöring. 3 Sidovägg. Valbar färg (standard eloxerat aluminium). 4 Stötfångare. Slittålig, desinfektionsmedelsbeständig plast. 5 Hjul. 4 precisionsstyrhjul, 125 mm, varav 2 med broms för maximal rörlighet i trånga utrymmen. 6 Hörnprofil. Av eloxerat aluminium. 7 Vagnsbotten. Stabil platta av plast. 8 Handtag till utdragslådor. Av aluminium med plastbeläggning för bekväm hantering och enkel rengöring, som tillval med färgigenkänning. 76

77 Mobila försörjningssystem/mpo vårdvagnar Standardmodeller. Utdragslådor Anpassade till ZARGES ISO-moduler på teleskopskenor. Jalusier med ABS-sidor Anpassade till ZARGES ISO-moduler och modulutdragslådor på ABS-sidor, platssparande öppning. Jalusier med flexibla teleskopskenor Anpassade till ZARGES ISO-moduler och modulutdragslådor på teleskopskenor med Softclose. Öppning med täckande modulbackar Placerade på teleskopskenor eller ABS-sidor.. 77

78 Mobila försörjningssystem/mpo vårdvagnar Standardmodeller. Arbetshöjder Arbetshöjd ca 900 mm = 58 HE Arbetshöjd ca mm = 66 HE Arbetshöjd ca mm = 74 HE 1 HE = 12,5 mm, med HE anges den användbara höjden. ISO-bredder 0,5 ISO u Inskjutningsbredd för ISO-halvmodul: 400 x 300 mm. u Yttermått: (B x D) ca 520 x 595 mm. 1 ISO u Inskjutningsbredd för ISO-modul: 600 x 400 mm. u Yttermått: (B x D) ca 720 x 595 mm. 78

79 Mobila försörjningssystem/mpo vårdvagnar Indelning för utdragslådor och jalusier. Standard MPO-utdragslådor Höjd på utdragslådor Passar för ISO-modul 8 HE 100 mm ISO-modul 600 x 400 x 50 mm 10 HE 125 mm ISO-modul 600 x 400 x 50 mm ISO-modul 600 x 400 x 100 mm 12 HE 150 mm ISO-modul 600 x 400 x 100 mm 20 HE 250 mm ISO-modul 600 x 400 x 200 mm 26 HE 325 mm ISO-modul 600 x 400 x 200 mm Hängmappar Utdragslådor finns i 0,5 och 1 ISO. Standard MPO-jalusier Höjd, mm Bredd 400 mm, best.nr Bredd 600 mm, best.nr

80 Mobila försörjningssystem/mpo vårdvagnar Tillval anpassningsförmåga är vår styrka. Utöver de många beprövade standardmodellerna kan du välja att anpassa vård- och försörjningssvagnarna till dina dagliga behov. Det gäller allt från val av skydd för utdragslådor till val av utdragsskenor. Utdragsskenorna kan anpassas efter dina särskilda krav och topplattorna kan utformas med olika material eller funktioner. Vi hjälper dig gärna att välja rätt. Topplatta ABS-plast med sarg u Kan tas bort utan verktyg. u Finns bara för 1 ISO. ABS-plast utan sarg u Kan tas bort utan verktyg. u Finns bara för 1 ISO. Högtryckslaminat utan sarg u Fast montering. u Finns för 1 och 0,5 ISO. Låsanordningar Cylinderlås u Samma nyckel till olka lås. u Finns för utdragslådor och jalusier. u Olika nycklar till olika lås. Digitalt lås u Sifferkoden kan ändras. u Finns för jalusier. Kortlås u Finns för utdragslådor och jalusier. u Individuell programmering. 80

81 Mobila försörjningssystem/mpo vårdvagnar MPO vårdvagn i olika färger. Individuell färgsättning genom färgade lådhandtag RAL 9006, Vit aluminium RAL , Blå RAL , Grön RAL , Gul Standardutförande Frontskydd och sidoväggar i vitt, lådhandtag i vit aluminium. RAL , Röd Valbar färgsättning genom kompletterande färgade sidoväggar RAL 9006, Vit RAL , Blå RAL , Grön RAL , Gul RAL , Röd 81

82 Mobila försörjningssystem/mpo vård- och stickvagnar Professionella medhjälpare: MPO vård- och stickvagnar för alla uppgifter på avdelningarna. En pålitlig följeslagare under alla arbetsmoment som erbjuder god översikt över alla dina saker och allt förbrukningsmaterial. Alla tillbehör kan demonteras och enkelt rengöras. 82

83 Mobila försörjningssystem/mpo vård- och stickvagnar MPO vård- och stickvagnar med utdragslådor typ 1 u Utrustade med utdragslådor för placering av moduler och modulkorgar med en höjd på 50/100/200 mm. u Utdragslådor som placeras på teleskopskenor med Softclose u Som tillval med utdragsspärr. u Standardfärg: Vit aluminium, individuell färgsättning genom färgade lådhandtag. u Som specialutförande kan det mittersta elementet fås med annan färg. u Kan fås i olika höjder. u Valfria tillbehör ur tillbehörslistan från sida 94. MPO vård- och stickvagnar med jalusier typ 2 u En jalusi innebär platssparande öppning och smidig åtkomst. u Inredning: Kan även utrustas med ZARGES-moduler som placeras på ABS-sidor eller teleskopskenor. u Standardfärg: Vit aluminium. u Som specialutförande kan det mittersta elementet fås med annan färg. u Kan fås i olika höjder. u Valfria tillbehör ur tillbehörslistan från sida 94. Modell Utv. mått, L x B, ca mm ISO-bredd, mm Arbetshöjd, 900 mm Arbetshöjd, mm 1/2 720 x x 400 Arbetshöjd, mm 83

84 Mobila försörjningssystem/mpo medicinvagnar Den perfekta dosen av funktion och design: MPO medicinvagnar. Den flexibla och praktiska invändiga utrustningen gör medicinvagnen till ett säkert transportmedel vid den dagliga medicindelningen till patienterna. 84

85 Mobila försörjningssystem/mpo medicinvagnar MPO medicinvagnar typ 1 u MPO funktionsvagnar för medicinfördelningsbrickor. u Kan även utrustas med ZARGES moduler och medicinbrickor på ABS-sidor. u Jalusier som kan låsas med digitalt lås. u Hållararm med inställbar höjd för bärbar dator. u Arbetsbänk som fälls ut åt sidan. u Standardfärg: Vit aluminium. u Som specialutförande kan det mittersta elementet fås med annan färg. u Kan fås i olika höjder. u Valfria tillbehör ur tillbehörslistan från sida 94. MPO medicinvagnar typ 2 u Kan även utrustas med ZARGES moduler. u Jalusier som kan låsas med digitalt lås. u Hållararm med inställbar höjd för bärbar dator. u Arbetsbänk som fälls ut åt sidan. u Standardfärg: Vit aluminium. u Som specialutförande kan det mittersta elementet fås med annan färg. u Kan fås i olika höjder. u Valfria tillbehör ur tillbehörslistan från sida 94. MPO medicinvagnar typ 3 u Utrustade med utdragslådor för placering av moduler och modulkorgar med en höjd på 50/100/200 mm och passande återförslutningsbara boxar. u Utdragslådor som placeras på teleskopskenor med Softclose u Som tillval med utdragsspärr. u Standardfärg: Vit aluminium, individuell färgsättning genom färgade lådhandtag. u Som specialutförande kan det mittersta elementet fås med annan färg. u Kan fås i olika höjder. u Valfria tillbehör ur tillbehörslistan från sida 94. Modell Utv. mått, L x B, ca mm Inskjutningsmått, L x B, ca mm Arbetshöjd, 900 mm Arbetshöjd, mm x x x x x x 400 Arbetshöjd, mm 85

86 Mobila försörjningssystem/mpo anestesivagnar God översikt och allt på armlängds avstånd: MPO anestesivagnar. På narkosavdelningen är det ovärderligt att ha alla hjälpmedel nära till hands. Tack vare den flexibla invändiga utrustningen i MPO anestesivagnarna kan hjälpmedlen förvaras översiktligt och platsbesparande. 86

87 Mobila försörjningssystem/mpo anestesivagnar MPO anestesivagnar typ 1 umodulutdragslådor på ABS-sidor. u Tillbehörsvägg för två rader, utrustad med sprutbehållare, 2 x 5-fack. uinfusionshållare. u Arbetsbänk som fälls ut åt sidan. u Arbetsbänk av ABS-plast med sarg. u Standardfärg: Vit aluminium. u Som specialutförande kan det mittersta elementet fås med annan färg. u Kan fås i olika höjder. u Valfria tillbehör ur tillbehörslistan från sida 94. MPO anestesivagnar typ 2 u Utrustad med lådor för modul eller modulkorg med en höjd på 50/100/200 mm, kan dras ut separat, med Softclose. u Tillbehörsvägg för två rader, utrustad med sprutbehållare, 1 x 5-fack och 1 x 3-fack. uarbetsbänk av ABS-plast med sarg. uavfallskärl med fotmanövrering. usom tillval med utdragsspärr. u Standardfärg: Vit aluminium, individuell färgsättning genom färgade lådhandtag. u Som specialutförande kan det mittersta elementet fås med annan färg. u Kan fås i olika höjder. u Valfria tillbehör ur tillbehörslistan från sida 94. Modell Utv. mått, L x B, ca mm Inskjutningsmått 1 ISO, L x B, mm Arbetshöjd, 900 mm Arbetshöjd, mm x x x x 400 Arbetshöjd, mm 87

88 Mobila försörjningssystem/mpo akutvagnar När varje moment är viktigt: MPO akutvagnar. Med flexibel inredning och en översiktlig och platsbesparande placering av alla komponenter som behövs på akutvagnar uppfyller dessa vagnar högt ställda krav. 88

89 Mobila försörjningssystem/mpo akutvagnar MPO akutvagnar typ 1 uutrustade med utdragslådor för placering av ISO-standardmoduler, flexibla för moduler och modulkorgar med höjder på 50/100/200 mm. u Utdragslådor som placeras på teleskopskenor med Softclose u Hållararm med inställbar höjd för defibrillator. u Standardfärg: Vit aluminium, färgsättning genom färgade lådhandtag i röd RAL u Kan fås i olika höjder. u Valfria tillbehör ur tillbehörslistan från sida 94. MPO akutvagnar typ 2 u Utrustade med utdragslådor för placering av ISO-standardmoduler, flexibla för moduler och modulkorgar med höjder på 50/100/200 mm. uutdragslådor som placeras på teleskopskenor med Softclose. u Tillbehörsvägg för två rader, för montering av diverse tillbehör. u Standardfärg: Vit aluminium, färgsättning genom färgade lådhandtag i röd RAL u Kan fås i olika höjder. u Valfria tillbehör ur tillbehörslistan från sida 94. Grundutrustning för akutvagnar u Infusionshållare. u Plombering av utdragslåda. u Hållare till syrgastub. u Hjärtbräda monterad på vagnens rygg. u Färg: Röd RAL Hjärtbräda (baksida) Modell Utv. mått, L x B, ca mm Inskjutningsmått 1 ISO, L x B, mm Arbetshöjd, mm x x x x 400 Arbetshöjd, mm 89

90 Mobila försörjningssystem/mpo förbandsvagn Praktisk och flexibel: MPO förbandsvagn. MPO förbandsvagn är du optimalt rustad för varje situation. Vid förbandsuppgifter eller som universalvagn: Med sin kompakta storlek erbjuder MPO-modellerna bästa möjliga manövrering och perfekt plats. 90

91 Mobila försörjningssystem/mpo förbandsvagn MPO förbandsvagnar typ 1 u MPO funktionsvagn 0,5 ISO. u Utrustad med lådor för halvmodul på 50/100 mm, kan dras ut separat, med Softclose. u Utdragslådor som placeras på teleskopskenor med Softclose. u Som tillval med utdragsspärr. u Tillbehörsvägg för två rader, för montering av diverse tillbehör. u Standardfärg: Vit aluminium, individuell färgsättning genom färgade lådhandtag. u Som specialutförande kan det mittersta elementet fås med annan färg. u Kan fås i olika höjder. u Valfria tillbehör ur tillbehörslistan från sida 94. MPO förbandsvagnar typ 2 u MPO funktionsvagn 0,5 ISO. u Utrustad med lådor för halvmodul på 50/100 mm, kan dras ut separat, med Softclose. u Utdragslådor som placeras på teleskopskenor med Softclose. u Hörnstolpar för montering av tillbehör. u Som tillval med utdragsspärr. u Standardfärg: Vit aluminium, individuell färgsättning genom färgade lådhandtag. u Som specialutförande kan det mittersta elementet fås med annan färg. u Kan fås i olika höjder. u Valfria tillbehör ur tillbehörslistan från sida 94. Modell Utv. mått bas, mm Inskjutningsmått 0,5 ISO, mm Arbetshöjd, ca 900 mm Arbetshöjd, ca mm 1/2 520 x x 300 Arbetshöjd, ca mm 91

92 Mobila försörjningssystem/mpo IT-vagnar Perfekt för de dagliga ronderna: MPO rond-/it-vagnar. MPO rond-/it-vagnar i ISO-standard är oumbärliga vid de dagliga ronderna. All patientdokumentation finns på armlängds avstånd, elektroniskt eller analogt i mappar. MPO IT-vagnarna är mycket mångsidiga och kan användas för bärbara datorer, stationära datorer och annan IT-utrustning. 92

93 Mobila försörjningssystem/mpo IT-vagnar MPO IT-vagn typ 1 u Utrustad med utdragslådor. uutdragslådor placerade på teleskopskenor. u Tangentbordsutdrag. u Vesa-skärmhållare. u Arbetsbänk som fälls ut åt sidan. u Låsbara fack för strömförsörjning, thin client, router. u Laddningsindikering. u Standardfärg: Vit aluminium, individuell färgsättning genom färgade lådhandtag. u Som specialutförande kan det mittersta elementet fås med annan färg. u Kan fås i olika höjder. u IT-utrustning och skärm ingår inte i leveransomfånget. MPO IT-vagnar typ 2/Vårddokumentation uplatsbesparande öppning tack vare jalusi. uinredning: Kan utrustas med modullådor som placeras på ABS-sidor eller teleskopskenor. utangentbordsutdrag. u Vesa-skärmhållare. u Låsbara fack för strömförsörjning, thin client, router. u Laddningsindikering. u Standardfärg: Vit aluminium. u Som specialutförande kan det mittersta elementet fås med annan färg. u Kan fås i olika höjder. u IT-utrustning och skärm ingår inte i leveransomfånget. Valfria tillbehör ur tillbehörslistan från sida

94 Mobila försörjningssystem/tillbehör för MPO funktionsvagnar Mångsidiga tillbehör för alla sjukhusvagnar. Förutom många och beprövade standardmodeller har du möjlighet att anpassa alla MPO funktionsvagnar efter dina dagliga behov. Du kan enkelt och utan verktyg utforma systemet efter dina egna idéer. Tillbehör kan justeras på bredden Förlängningsdelar för montering av ytterligare tillbehör EUR-normskenor kan fästas i tillbehörsvägg Tillbehör kan fästas i hörnstolpar och justeras i höjd Tillbehörsvägg för två rader kan skruvas fast utan verktyg Tillbehör kan justeras på djupet Tillbehör inhängningsbara på EUR-normskenor EUR-normskenor kan klämmas fast utan verktyg och justeras i höjd 94

95 Mobila försörjningssystem/tillbehör för MPO funktionsvagnar Hörnstolpe Best.nr Mått, L x B x H, mm För fäste av tillbehör EUR-normskena, sida Best.nr Mått, L x B x H, mm För framsida, för vagndjup 400 mm x 40 x mm lång För framsida, för vagndjup 600 mm x 40 x 105 Material: Aluminium, eloxerat Material: Rostfritt stål EUR-normskena för bakvägg Best.nr Mått, L x B x H, mm För baksida, för vagndjup 400 mm x 40 x 98 Tillbehörsvägg för två rader Best.nr Mått, L x B, mm Används för tillbehör, monteras på arbetsbänken för vagnsdjup på 400 mm x 560 Material: Rostfritt stål Material: Aluminium, eloxerat, och rostfritt stål EUR-normskena för tillbehörsvägg Best.nr Mått, L x B x H, mm Används för att fästa tillbehör, utbyggnad för tillbehörsvägg för vagnsdjup på 400 mm x 31 x 47 Förlängning för tillbehörsvägg Best.nr Mått, L x B x H, mm Används för att fästa tillbehör, utbyggnad för tillbehörsvägg x 47 x 31 Material: Skena i rostfritt stål med klämstycke av plast Material: Skena i rostfritt stål med klämstycke av plast Förlängningssats för tillbehörsvägg Best.nr Mått, L x B x H, mm Används för att fästa tillbehör, utbyggnad för tillbehörsvägg x 500 x 34 Universalbehållare 500 ml, med droppskål Best.nr Mått, L x B x H, mm Behållare av aluminium, pump i rostfritt stål med kort spak x 194 x

96 Mobila försörjningssystem/tillbehör för MPO funktionsvagnar Handskhållare, 1 fack Best.nr Mått, L x B x H, mm För fäste av handskbox x 125 x 250 Handskhållare, 3 fack Best.nr Mått, L x B x H, mm För fäste av 2 och 3 handskboxar x 978 x 415 Material: Pulverlackerat stål Material: Pulverlackerat stål Handskhållare, 3 fack Best.nr Mått, L x B x H, mm För upphängning på EUR-normskena x 205 x 395 Handskhållare, 1 fack Best.nr Mått, L x B x H, mm För upphängning på EUR-normskena x 267 x 130 Material: Pulverlackerat stål Material: Stål, pulverlackerat Avfallskärl med fotmanövrering Best.nr Mått, L x B x H, mm Med lock, 12 l Med lock, 20 l x 248 x x 170 x 400 Avfallskärl, öppet Best.nr Mått, L x B x H, mm Utan lock, 12 l Utan lock, 20 l x 219 x x 170 x 395 Material: Pulverlackerat stål Material: Pulverlackerat stål Hållare för halvmodul Best.nr Mått, L x B x H, mm För upphängning på EUR-normskena x 360 x 80 Dokumenthållare Best.nr Mått, L x B x H, mm För upphängning på EUR-normskena x 100 x 315 Material: Stål, pulverlackerat, silver Material: Plastmaterial, vit 96

97 Mobila försörjningssystem/tillbehör för MPO funktionsvagnar Hållring Best.nr Mått, L x B x H, mm Box för använda kanyler, för inhängning på EUR-normskenan x 130 x 160 Hållring till bortskaffningsbox för kanyler Best.nr Mått, L x B x H, mm För fäste av bortskaffningsbox för kanyler x 70 x 150 Material: Stål, pulverlackerat Material: Pulverlackerat stål Hållare för återförslutningsbar box, 3 fack Best.nr Mått, L x B x H, mm För upphängning på EUR-normskena x 349 x 573 Trådkorg till EUR-normskena Best.nr Mått, L x B x H, mm För upphängning på EUR-normskena x 405 x 146 Material: Pulverlackerat stål Material: Stål, pulverlackerat Sprutdispenser Best.nr Mått, L x B x H, mm För montering på tillbehörsväggen Sprutbehållare (FIFO) Best.nr Mått, L x B x H, mm För montering på tillbehörsväggen 3 glasklara lådor 5 glasklara lådor x 198 x x 136 x glasklara lådor 5 glasklara lådor x 200 x x 135 x 165 Material: Plast, grå Material: Plast, grå Kateterkorg Best.nr Mått, L x B x H, mm För upphängning på EUR-normskena x 95 x sats krokar Best.nr Mått, L x B x H, mm För pärmar x 30 x 70 Material: Rostfritt stål, slipat 97

98 Mobila försörjningssystem/tillbehör för MPO funktionsvagnar Arbetsbänk, fällbar, högtryckslaminat Best.nr Mått, L x B x H, mm För vagnsdjup 400 mm x 408 x 35 Arbetsbänk, fällbar, ABS-plast Best.nr Mått, L x B x H, mm För vagnsdjup 400 mm x 400 x 45 Material: Högtryckslaminat, silver Material: ABS-plast, silver Hjärtplatta Best.nr Mått, L x B x H, mm Montering på baksidan, för vagndjup 400 mm x 500 x 6 Hållare till syrgasflaska Best.nr Mått, L x B x H, mm Montering på framsidans profil x 110 x 290 Material: Högtryckslaminat, ljusgrå Material: Stål, pulverlackerat, silver Instrumentskål med lock med springa i Best.nr Mått, L x B x H, mm Instrumentskål med hållare för inhängning på EUR-normskena x 300 x 130 Hållare för röntgenpåsar Best.nr Mått, L x B x H, mm För 15 fack x 350 x 197 Material: Plast Material: Pulverlackerat stål Förvaringsskiva med hållararm Best.nr Mått, L x B, mm Montering på framsidans profil x 313 (Förvaringsytans storlek) Infusionshållare Best.nr Mått, x H, mm Montering i position på hörnstolparna x ca 570 Material: Stål, pulverlackerat, silver Material: Stål, kromat 98

99 Mobila försörjningssystem/tillbehör för MPO funktionsvagnar 99

100 Mobila försörjningssystem/flexibla vårdvagnar När det verkligen gäller: Flexibla vårdvagnar. Oavsett om det gäller skyddade transporter, översiktlig förvaring eller ett smidigt materialflöde: Våra flexibla vårdvagnar är mångsidiga medhjälpare i arbetsvardagen. Flexibla, stabila och genomtänkta. 100

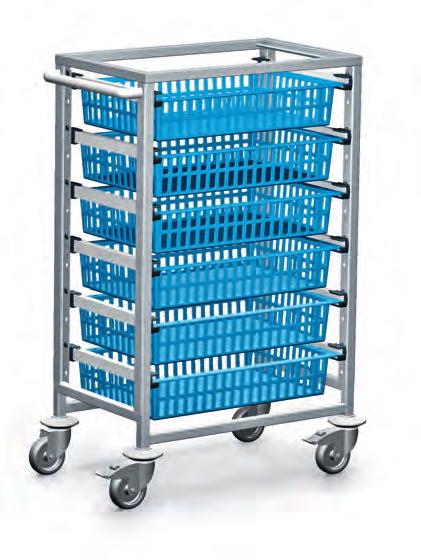

101 Mobila försörjningssystem/flexibla vårdvagnar Maximal flexibilitet allt på sin plats. 2 1 Flexibla vårdvagnar för inhängningsbara utdragsskenor u Pulverlackerat stål, hygieniskt och enkelt att rengöra. ufärg: Ljusgrå RAL u Skjuthandtag, anodiserat aluminium. u 4 svängbara, 100 mm, varav 2 med broms. u Utdragsskenor beställs separat. Flexibla vårdvagnar med fasta utdragsskenor u Tillverkade i pulverlackerat stål, hygieniskt och enkelt att rengöra. ufärg: Ljusgrå RAL u Skjuthandtag. u 4 svängbara, 75 mm, varav 2 med broms. Best.nr Beteckning Mått, L x B x H, ca mm Inskjutning 600 x 400 mm, utdragsskenor varierar beroende på modulhöjd Material 765 x 485 x 1100 Stål, pulverlackerat, ljusgrå RAL Utdragsskena 400 mm, rak Ytterligare tillbehör som arbetsbänk av högtryckslaminat och EUR-normskenor på förfrågan Nr Best.nr Beteckning Mått, L x B x H, mm Inskjutning mm, förberedd för halvmodulram, med 4 utdragsskenor Inskjutning mm, förberedd för halvmodulram, med 5 utdragsskenor Halvmodulinskjutning 400 x 300 mm, med 4 utdragsskenor Inskjutning mm, förberedd för halvmodulram, med 4 utdragsskenor Inskjutning mm, förberedd för halvmodulram, med 5 utdragsskenor Material 765 x 466 x 863 Stål, pulverlackerat, ljusgrå RAL x 466 x Stål, pulverlackerat, ljusgrå RAL x 358 x 800 Stål, pulverlackerat, ljusgrå RAL x 466 x 863 Rostfritt stål x 466 x Rostfritt stål Nr Best.nr Beteckning Mått, L x B x H, mm Ram för halvmodul, passar med 46090/ Ram för halvmodul, passar med / Material 345 x 458 x 100 Stål, pulverlackerat, ljusgrå RAL x 458 x 100 Rostfritt stål

102 Mobila försörjningssystem/medicindelningssystem Effektivt och innovativt från förvaring till transport. 102

103 Mobila försörjningssystem/medicindelningssystem Medicinkretslopp. För att göra medicindelningen inom vården ännu effektivare utforskas hela tiden nya alternativ. Framtidsorienterade och intelligenta lösningar är alltid efterfrågade. Utifrån ISO-standarder stöder ZARGES systemet vårdpersonalen under de dagliga arbetsuppgifterna. ZARGES lösningar erbjuder passande produkter för u översiktlig förvaring. u effektiv förberedelse. u säkra transporter. u översiktlig delning. Överlämna Medicinboxar Förbereda Central eller lokal förberedelsestation Dela ut Behovsanpassad delning med MPO medicinvagnar Transport Säkra och hygieniska transporter Förvaring Förvaring och behovsanpassad sortering av medicindelningssystemet 103

104 Mobila försörjningssystem/medicindelningssystem För säker delning av mediciner och förvaring av små föremål (t.ex. implantat). Medicinfördelningssystem umed medicinboxar för dag. ualla medicinboxar kan tas ut separat och sättas fast på brickan. uom så önskas går det att förbereda dagsmedicineringen för upp till 8 patienter. udelningsbrickan utgår från ISO-standarder och kan förvaras både i modulskåp och i modulära delningsvagnar på ABS-sidor och teleskopskenor, inklusive utdragsstopp. Medicinmodul uför förvaring och förberedelse av mediciner. upassar återförslutningsbara boxar med handtag. umedicinmodulen utgår från ISO-standarder och kan förvaras både i modulskåp och i modulära delningsvagnar på ABS-sidor och teleskopskenor, inklusive utdragsstopp. uåterförslutningsbara boxar beställs separat. utillbehör för återförslutningsbara boxar på sida 107. Best.nr Beteckning L x B x H, mm Komplett sats 600 x 370 x 44 Består av Best.nr Beteckning L x B x H, mm Medicinlåda, grå 66 x 23 x Medicinetiketthållare 314 x 62 x 5, Medicinskjutlock, polykarbonat 62 x 19 x 32, Medicindelningssats, blå 62 x 19 x 32, Delningsbricka för mediciner 600 x 364 x 36 Best.nr Beteckning L x B x H, mm Medicinmodul i ABS-plast 600 x 400 x 50 Tillbehör Best.nr Beteckning L x B x H, mm Återförslutningsbar box med handtag 355 x 87 x Återförslutningsbar box med handtag 374 x 90 x Återförslutningsbar box med handtag 355 x 130 x Återförslutningsbar box med handtag 374 x 137 x 119 Tillbehör Best.nr Beteckning L x B x H, mm Medicindelningssats, röd 62 x 19 x 32, Medicinetikettark 29,7 x 210 x 0, Medicinplockanordning 650 x 400 x 75 Alla delar kan beställas separat i efterhand. 104

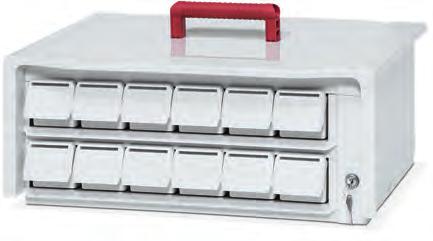

105 Mobila försörjningssystem/medicinfack Ett lätt sätt att hålla ordning. Medicinfack u Yttermått i enlighet med ISO-standard u Stängbart. uskjuts in i skenorna på ABS-sidorna med en inskjutningsbredd på 400 och 600 mm. uuttagbar. uför fastsättning av medicinbehållare. u Kan anpassas individuellt. u Av ABS-plast. u Medicinbehållare beställs separat. 1 rad 2 rad 3 rad Best.nr Beteckning L x B x H, mm Medicinfack, 1 rad 600 x 400 x Medicinfack, 2 rader 600 x 400 x Medicinfack, 3 rader 600 x 400 x Medicinbehållare 338 x 120 (L x B) Medicinbehållare 338 x 80 (L x B) Avdelare för medicinbehållare (B) Avdelare för medicinbehållare (B) 105

106 Mobila försörjningssystem/apotekshyllor Bra förberedelse gör delningen säker: Apotekshyllor för mediciner. Apotekshyllor umobil arbetsstation för enkel förberedelse av mediciner. u Hygieniska och enkla att rengöra. uhöjdinställning med flexibelt monterbara utdragsskenor. ustål, pulverlackerat. uljusgrå RAL u 4 svängbara, 125 mm, varav 2 med broms Best.nr Beteckning L x B x H, mm För 8 x hyllplan x 475 x För 8 x hyllplan 970 x 475 x För 7 x hyllplan med arbetsbänk på teleskopskenor Medicinbehållare beställs separat. 970 x 475 x Medicinbehållare Best.nr Beteckning L x B x H, mm Passande avdelare Återförslutningsbar box 324 x 87 x Återförslutningsbar box 324 x 130 x Återförslutningsbar box 345 x 90 x Återförslutningsbar box 345 x 136 x Återförslutningsbar box med handtag 355 x 87 x Återförslutningsbar box med handtag 374 x 90 x Återförslutningsbar box med handtag 355 x 130 x Återförslutningsbar box med handtag 374 x 137 x

107 Mobila försörjningssystem/tillbehör Funktionella och praktiska: Tillbehör för medicinhantering Återförslutningsbara boxar u Indelningsbar undermodul. u Passar i ISO-moduler 600 x 400 mm. u Material: ABS-plast. u Färg: ljusgrå. u Kan användas som medicintransportbox eller för översiktlig förvaring av implantat. Medicinbehållare u Indelningsbar undermodul med handtag. u Passar apotekshyllor och medicinfack. u Material: ABS-plast. u Färg: ljusgrå. u Kan användas som box för medicinförvaring och transport. Nr Best.nr Beteckning Mått, L x B x H, ca mm Passande avdelare Återförslutningsbar box 324 x 86,5 x 64, Återförslutningsbar box 324 x 129,5 x 64, Återförslutningsbar box 344,5 x 89,5 x 114, Återförslutningsbar box 344,5 x 135,5 x 114, Best.nr Beteckning Mått, L x B x H, ca mm Passande avdelare Återförslutningsbar box med handtag 355 x 87 x Återförslutningsbar box med handtag 374 x 90 x Återförslutningsbar box med handtag 355 x 130 x Återförslutningsbar box med handtag 374 x 137 x Tillbehör: Etikettplatta umaterial: polykarbonat, genomskinlig. u Mått: 60 x 40 mm. Best.nr Apotekshylla med medicinbehållare 107

108 Aluminiumvagnar för sjukhuslogistik 108

109 Aluminiumvagnar för sjukhuslogistik Medical Aluminiumvagnar för sjukhuslogistik Vagnar för skyddade transporter av textilier och andra förnödenheter. Produktöversikt Skåpvagnar W 105 N Inredning för skåpvagnar 118 Tillbehör för skåpvagnar 119 Containervagnar W 170/W 171/W Tillbehör för containervagnar 125 Fjäderbottenvagnar W Transportvagnar W 181/W Serveringsvagn och mobil vagnbehållare 128 Förarlösa transportsystem 129 Gallervagnar 130 Journalhantering

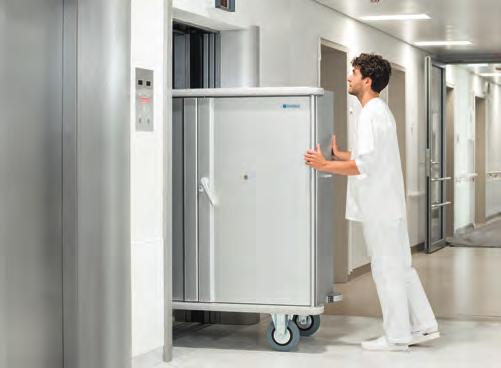

110 Aluminiumvagnar för sjukhuslogistik Skåpvagn W 105 N för transport av smutstvätt Containervagnar W 171 för transport av sopor Fjäderbottenvagn W 161 för ergonomiskt arbete 110

111 Aluminiumvagnar för sjukhuslogistik Skåpvagn W 105 N för transport och förvaring av material Skåpvagn W 105 N för transport av textil Skåpvagn W 105 N för funktionsområden Intern transport med skåpvagn W 105 N 111

112 Aluminiumvagnar för sjukhuslogistik/skåpvagnar Kvalitet är alltid en fråga om detaljer. En tusenkonstnär som erbjuder skyddad, säker och hygienisk förvaring och smidig transport av tvätt, medicin samt förbrukningsvaror och återanvändningsbart gods. Sjukhus, kliniker, tvätterier, fabriker, kök och institutioner tillhör användargrupperna. 112

113 Aluminiumvagnar för sjukhuslogistik/skåpvagnar Perfekt utrustad för den arbetsamma vardagen Skåpvagn W 105 N 1 Vagnstak. Utrustad med stötfångare fram som standardutrustning och bak som tillval, lämplig vid lastbilstransporter. 2 Dörrtätning runt om. Mellan skåp och dörr finns en dammsäker tätning som tål maskintvätt. 3 Skjuthandtag. Av ergonomiskt utformad aluminiumprofil. 4 Dörrlås. Ergonomiskt utformat och plomberingsbart, smidigt spanjolettlås med spärrfunktion upptill och nedtill garanterar säker stängning, bra vid bland annat lastbilstransport. 5 Stötfångare. Slittålig, desinfektionsmedelsbeständig plast, lätt att byta ut. 6 Underrede 2 svängbara och 2 fasta hjul, hörnmonterade, lättgående gummidäck, lämnar inga märken, rullagrad, trådskydd, hjulbroms som tillval. 7 Dörrar. 2 dörrar som kan öppnas till 270. Dörrarna säkras med magnethållare mot kortsidorna i öppet läge. 113

114 Aluminiumvagnar för sjukhuslogistik/textilvagn Praktisk skåpvagn för textilier och andra förnödenheter. Textilvagn W 105 N u Skåpvagn av eloxerat aluminium för mångsidig användning. u Släta ytor invändigt för effektiv rengöring. u Ett fast monterat hyllplan i mitten är standardutrustning (förutom på och 46862). u Som tillval kan inredningen specialanpassas. u Ergonomiskt skjuthandtag av profil i eloxerat aluminium på sidan med svängbara hjul. u Körställ: 2 svängbara och 2 fasta hjul, monterade i hörnen, 200 mm, lättgående gummihjul, lämnar inga märken, med trådskydd. u Även lämplig för automattvätt vid byte till specialhjul. Inv. längd, ca mm Inv. bredd, ca mm Inv. höjd, ca mm Utv. längd, ca mm Utv. bredd, ca mm Utv. höjd, ca mm Volymer, ca l Vikt, ca kg 72,0 65,0 84,0 66,0 56,0 64,0 76,0 Best.nr

115 Aluminiumvagnar för sjukhuslogistik/skåpvagnar För både steril, ren och smutsig textil har vi de ergonomiska transportvagnarna. Tvättvagn W 105 N u Skåpvagn av eloxerat aluminium för tvättransport. u Släta ytor invändigt för effektiv rengöring. u 2 hyllplan i mitten, det nedre planet kan fällas framåt och det övre bakåt. u Ergonomiskt skjuthandtag av profil i eloxerat aluminium på sidan med svängbara hjul. u Körställ: 2 svängbara och 2 fasta hjul, monterade i hörnen, 200 mm, lättgående gummihjul, lämnar inga märken, med trådskydd. u Även lämplig för automattvätt vid byte till specialhjul. Lagerskåpvagn W 105 N u Skåpvagn av eloxerat aluminium för mångsidig användning. u 1/3 monteringsram för montering av ZARGES ISO-standardmoduler, inskjutningsbredd 400 mm. u 2/3 med två fast monterade hyllplan i mitten. u Ergonomiskt skjuthandtag av profil i eloxerat aluminium på sidan med svängbara hjul. u Körställ: 2 svängbara och 2 fasta hjul, monterade i hörnen, 160 mm, lättgående gummihjul, lämnar inga märken, med trådskydd. u Även lämplig för automattvätt vid byte till specialhjul. Best.nr Inv. mått, L x B x H, ca mm Utv. mått, L x B x H, ca mm Vikt, ca kg Volymer, l ,0 870 Inv. längd, ca mm Inv. bredd, ca mm 620 Inv. höjd, ca mm Utv. längd, ca mm Utv. bredd, ca mm 700 Utv. höjd, ca mm Vikt, ca kg 91,5 Antal utdragsskenor 16 Best.nr

116 Aluminiumvagnar för sjukhuslogistik/modulskåpvagn Kompatibel med ZARGES modulsystem för ännu effektivare logistik. Modulskåpvagn W 105 N u Skåpvagn av eloxerat aluminium för mångsidig användning. u Hyllinsats för montering av ZARGES ISO-standardmoduler. u Fasta utdragsskenor, med hyllskenor av ABS-plast för friktionsfri flytt av modulerna. u Ergonomiskt skjuthandtag av profil i eloxerat aluminium på sidan med svängbara hjul. u Underrede: 2 svängbara och 2 fasta hjul, monterade i hörnen, 160 mm, lättgående gummihjul, lämnar inga spår, med trådskydd. u Svängbara hjul med broms. u Även lämplig för automattvätt vid byte till specialhjul. Inv. längd, ca mm Inv. bredd, ca mm Inv. höjd, ca mm Utv. längd, ca mm Utv. bredd, ca mm Utv. höjd, ca mm Volymer, ca l Vikt, ca kg 45,0 67,0 78,0 62,0 Antal utdragsskenor 1 x 8 2 x 16 3 x 8 2 x 8 Best.nr

117 Aluminiumvagnar för sjukhuslogistik/modulskåpvagn Enkel, säker och hygienisk transport och förvaring. Modulskåpvagn W 105 N med jalusier u Platssparande öppning tack vare jalusi. u Kan låsas med digitalt lås. u Inskjutningsbredd 600 mm. u Inredning: Kan även utrustas med ZARGES ISO-moduler som placeras på ABS-sidor. u Ergonomiskt skjuthandtag av profil i eloxerat aluminium på sidan med svängbara hjul. u Körställ: 2 svängbara och 2 fasta hjul, monterade i hörnen, 160 mm, lättgående gummihjul, lämnar inga spår, med trådskydd. u Svängbara hjul med broms. Modulskåpvagn W 105 N med ABS-sidor u Skåpvagn i aluminium för modultransport. u Inredning: Kan även utrustas med ZARGES ISO-moduler som placeras på ABS-sidor. u Ergonomiskt skjuthandtag av profil i eloxerat aluminium på sidan med svängbara. u Underrede: 2 svängbara och 2 fasta hjul, monterade i hörnen, 160 mm, lättgående gummihjul, lämnar inga märken, med trådskydd. u Svängbara hjul med broms. Inv. längd, ca mm Inv. bredd, ca mm Inv. höjd, ca mm Utv. längd, ca mm Utv. bredd, ca mm Utv. höjd, ca mm Vikt, ca kg 58,0 84,0 Antal utdragsskenor 1 x 23 2 x 23 Best.nr Inv. längd, ca mm Inv. bredd, ca mm Inv. höjd, ca mm Utv. längd, ca mm Utv. bredd, ca mm Utv. höjd, ca mm Vikt, ca kg 58,0 83,0 Antal utdragsskenor 1 x 24 2 x 24 Best.nr

118 Aluminiumvagnar för sjukhuslogistik/inredning och tillbehör för skåpvagnar För alla situationer: tillbehör och flexibel inredning. Fast monterade hyllplan i mitten För universell användning. Utdragsskenor för ZARGES ISO-standardmoduler. Hyllskenor av ABS-plast säkrar en friktionsfri flytt av modulerna. Fällbara hyllplan i mitten Säkert och ergonomiskt arbete, lämplig för transport av ren och smutsig tvätt samt sopsäckar. Hyllplan i mitten med inställbar höjd med hjälp av rasterlist Lämplig för olika förpackningsstorlekar. Uttagbara hyllplan i mitten Hyllplanen kan användas mångsidigt och rengöras separat. 118

119 Tillbehör och specialanpassning. Aluminiumvagnar för sjukhuslogistik/tillbehör för skåpvagnar Individuellt färgval För specialanpassning. Bakre stötfångare och förstärkta hörn Skyddar vagnen under lastbilstransporter. Låsmontering Lås med samma och olika nycklar för säker transport. Dragstång och koppling för trucktransporter. För verksamhetsintern transport (av upp till 5 vagnar). Etikettramar i olika storlekar Enkel hållare med uttagbara etiketter. Specialhjul Hjul i rostfritt stål med riktningsspärr, central broms och helbromsning för olika användningsområden. Texttavla För enkel märkning direkt på vagnen, självhäftande och återanvändningsbar. Plombering För att försluta vagnens dörrar så att den inte kan öppnas av obehöriga. Sarg Säkrar gods som ligger ovanpå vagnen. 119

120 Aluminiumvagnar för sjukhuslogistik/containervagnar ZARGES containervagnar de mångsidiga medhjälparna. Oavsett om det är fråga om transporter inom företaget, leveranser till platser utanför företaget, tvättransporter, försörjning eller avfallshantering det finns en ZARGES containervagn för alla tänkbara användningsområden. Olika utföranden och flexibla tillbehör gör ZARGES containervagnar till mångsidiga medhjälpare. För särskilda användningsområden kan konstruktionen specialanpassas. 120

121 Aluminiumvagnar för sjukhuslogistik/containervagnar Transportera säkert och skyddat med containervagn W 171. Containervagn W 171 med 3-delat lock u 3-delad lockanordning med lucka på främre väggen. u Eloxerat utförande. u Svetsad anslagsprofil runt urtag. u Stabil, stor kant- och bottenprofil, permanent förbunden med den yttre plåten och bottenplåten genom perfekt formpassning. u Släta väggar utan kantförstärkningar. u Svetsning i längsgående riktning, bottenskarvar helt tätade. u Vagnbotten med utlopp och kran. u Skjuthandtag på sidan med svängbara hjul. u Stötfångare runt om, lämnar inga spår. u Underrede: 2 svängbara och 2 fasta hjul, monterde i hörnen, 200 mm, 50 mm breda, lättgående gummihjul, lämnar inga spår, rullagrad, med trådskydd. Basutrustning Kran Tredelat lock Stötfångare Rem Best.nr Inv. mått, L x B x H, ca mm Utv. mått, L x B x H, ca mm Volymer, ca l x 575 x x 685 x , x 700 x x 810 x ,0 Vikt, ca kg 121

122 Aluminiumvagnar för sjukhuslogistik/containervagnar Allt på armlängds avstånd: ett ergonomiskt underverk med stor lucka. Förstärkta kanter och hörn runt om Ändamålsanpassade hjul Containervagn W 171 med fällbar vägg och förstärkta kanter u Stabil, stor kant- och bottenprofil, permanent förbunden med den yttre plåten och bottenplåten genom perfekt formpassning. u Stabila väggar fram och på sidorna tack vare de förstärkta kanterna och hörnen runt om. u En långsida kan fällas ihop till hälften för bekväm i- och urlastning. u Svetsad anslagsprofil runt urtag. u Luckan låses genom att den lyfts upp och skjuts ner i ett spår. u Underrede: 2 svängbara och 2 fasta hjul, monterade i hörnen, 125 mm, lättgående gummihjul, lämnar inga märken, rullagrad, med trådskydd. Best.nr Inv. mått, L x B x H, ca mm Utv. mått, L x B x H, ca mm Volymer, ca l x 500 x x 550 x , x 700 x x 750 x ,0 Vikt, ca kg Tillbehör Best.nr Beteckning Passar Lock i gångjärn med remmar och 2 spännlås

123 Aluminiumvagnar för sjukhuslogistik/containervagnar Stabila och mångsidiga: för transport av tvätt eller sopor. Förstärkta kanter och hörn runt om Ändamålsanpassade hjul Transportvagn W 170 u Stabil, stor kant- och bottenprofil, permanent förbunden med den yttre plåten och bottenplåten genom perfekt formpassning. u Stabila väggar fram och på sidorna tack vare de förstärkta kanterna och hörnen runt om. u Underrede: 2 svängbara och 2 fasta hjul, hörnmonterade, 125 mm, 40 mm breda, lättgående gummidäck, lämnar inga märken, rullagrad, med trådskydd. u Stumsvetsad kant- och bottenprofil, plåtskarvar nitade med homogena aluminiumnitar. Best.nr Inv. mått, L x B x H, ca mm Utv. mått, L x B x H, ca mm x 640 x x 690 x , x 700 x x 750 x ,7 Det finns andra underreden som tillval Volymer, ca l Vikt, ca kg Tillbehör Best.nr Beteckning Passar Lock i gångjärn med remmar och 2 spännlås

124 Aluminiumvagnar för sjukhuslogistik/containervagnar Stabil aluminiumvagn för mångsidig användning. Containervagn W 172 u Stabil, stor kant- och bottenprofil, permanent förbunden med den yttre plåten och bottenplåten genom perfekt formpassning. u Stabila väggar fram och på sidorna tack vare de förstärkta kanterna och hörnen runt om. u En långsida med urtag, ca x 295 mm. u Svetsad anslagsprofil runt urtag. u Skjuthandtag på framsidorna. u Underrede: 2 svängbara och 2 fasta hjul, hörnmonterade, 125 mm, 40 mm breda, lättgående gummidäck, lämnar inga märken, rullagrad, med trådskydd. Containervagn W 170 plus u Eloxerad, kantprofil skodd med gummi som inte lämnar några märken, fungerar som stötdämpare. u Stabil, stor kant- och bottenprofil, permanent förbunden med den yttre plåten och bottenplåten genom perfekt formpassning. u Stabila väggar fram och på sidorna tack vare de förstärkta kanterna och hörnen runt om. u Underrede: 2 svängbara och 2 fasta hjul i vippanordning, 100/125 mm, lättgående gummihjul, lämnar inga märken, rullagrad, med trådskydd. Best.nr Inv. mått, L x B x H, ca mm Utv. mått, L x B x H, ca mm Vikt, ca kg Volymer, l x 900 x x 950 x ,0 37 Best.nr Inv. mått, L x B x H, ca mm Utv. mått, L x B x H, ca mm Vikt, ca kg Volymer, l x 700 x x 750 x , x 600 x x 650 x , Hjul 124

125 Tillbehör och extrautrustning. Aluminiumvagnar för sjukhuslogistik//tillbehör för containervagnar Monteringsbar dragstång med koppling u Kan fällas upp. u Fast monterad draganordning. Underrede/hjul u 125 mm, 40 mm bred. u 160 mm, 40 mm bred. u 200 mm, 50 mm bred. u Finns även för automattvätt i rostfritt stål. Vridtapp u 40 mm. u För lyft- och tippmekanism. Bromsar för svängbara hjul Skjuthandtag u Profil i eloxerat aluminium. Stötfångare runt om. u Klädsel i plastmaterial. Skiljevägg u För att skilja olika material åt. u Valbart: fast eller förskjutbar. Beställningsnummer på förfrågan. 125

126 Aluminiumvagnar för sjukhuslogistik/fjäderbottenvagn För en smidig arbetsprocess: Fjäderbottenvagn för kök, tvätterier och lager. (1) Konstant arbetshöjd (2) Utbytbara lyftelement Fjäderbottenvagn W 161 u Stabil, stor kant- och bottenprofil, permanent förbunden med den yttre plåten genom perfekt formpassning. u Eloxerad, kantprofil skodd med gummi som inte lämnar några märken, fungerar som stötdämpare. u Vagn med vertikalt rörlig botten som alltid håller godset på bekväm höjd (1). u Tack vare de utbytbara lyftelementen varierar den maximala belastningen beroende på vagntyp från 30 kg till 195 kg i steg om 15 kg. u Tack vare den rörliga bottnen kantrar inte vagnen även om den bara belastas på ena sidan (2). u Underrede: 2 svängbara och 2 fasta hjul, 125 mm, 40 mm breda, lättgående gummihjul, lämnar inga märken, rullagrad, med trådskydd. u Hjulen är placerade i mitten för bekväm manövrering i trånga utrymmen. u Hjulen kan även placeras i hörnen på förfrågan. Variant: Fjäderbottenvagn och bockar Kombinationen fjäderbotten och fotsteg är särskild lämplig för industrilager. Tillverkningen anpassas efter projektet och dina önskemål. Best.nr Inv. mått, L x B x H, ca mm Utv. mått, L x B x H, ca mm x 650 x x 710 x , * x 420 x x 470 x , x 600 x x 650 x ,0 45 Volymer, ca l Vikt, ca kg Inställd för last (kg) x 700 x x 750 x ,5 150 * Körställ: 4 hörnmonterade svängbara hjul 126

127 Aluminiumvagnar för sjukhuslogistik/containervagnar En stabil vagn för ömtåliga transporter: containervagnen i aluminium. Containervagn W 181 u För ömtåligt, lätt transportmaterial. u Stabil kant- och bottenprofil. u Släta innerväggar. u Sidoväggsförband svetsat i längsgående riktning. u Underrede: 2 svängbara och 2 fasta hjul, monterde i hörnen, 75 mm, 25 mm breda, lättgående gummihjul, lämnar inga märken, rullagrad, med trådskydd. Containervagn W 182 u Stabil kant- och bottenprofil. u Stabila väggar fram och på sidorna tack vare de förstärkta kanterna och hörnen runt om. u Kan staplas. u Underrede: 2 svängbara och 2 fasta hjul, hörnmonterade, 125 mm, 40 mm breda, lättgående gummidäck, lämnar inga märken, rullagrad, med trådskydd. Best.nr 40661: eloxerat, med 16 utloppshål i mitten av botten. Best.nr 40780: inte eloxerat och utan utloppshål i botten. Best.nr Inv. mått, L x B x H, ca mm Utv. mått, L x B x H, ca mm Volymer, ca l Vikt, ca kg x 400 x x 440 x ,0 Best.nr Inv. mått, L x B x H, ca mm Utv. mått, L x B x H, ca mm Volymer, ca l Vikt, ca kg x 560 x x 600 x , x 560 x x 600 x ,0 127

128 Aluminiumvagnar för sjukhuslogistik/serveringsvagnar och universalvagnar Snabbare och lättare arbete med den flexibla vagnen för insamling och transporter. Serveringsvagn u Eloxerat, med 2 handtag och förstärkta kanter. u Plastskyddshjul. u Underrede: 4 svängbara, monterde i hörnen, 125 mm, 40 mm breda, lättgående gummihjul, lämnar inga märken, rullagrad, med trådskydd. u Extrautrustning som tillval: Broms för svängbara hjul med 125 mm. u Belastning per hyllplan: 40 kg. u Med 2 hyllplan, best.nr (avstånd mellan hyllplanen 488 mm). u Med 3 hyllplan, best.nr (avstånd mellan hyllplanen 230 mm). Universalvagn u Stabil, slät plattform. u Underrede: 2 svängbara och 2 fasta hjul, hörnmonterade, 160 mm, 40 mm breda, lättgående gummidäck, lämnar inga märken, rullagrad, med trådskydd. u Svängbara hjul med bromsar. u Kompletterande delar till basmodellen: släta, avtagbara fram- och sidoväggar (kan kompletteras i efterhand). Kompletteringssats för grundmodul best.nr u Skjutbygel, plastbeläggning med framvägg, best.nr u Sidovägg av aluminium, en del, best.nr Systemvarianter med mobil vagnbehållare Best.nr Antal plattformar Plattformens mått, L x B, ca mm Utv. mått, L x B x H, ca mm Vikt, ca kg x x 640 x , x x 640 x ,0 Best.nr Best.nr och Best.nr Inv. mått, L x B x H, ca mm Utv. mått, L x B x H, ca mm Best.nr och 2 x Belastning, kg Best.nr 40785, 2 x och 1 x Vikt, ca kg x 655 x x 750 x ,2 128

129 Transportvagn för förarlösa transportsystem (AGV). Aluminiumvagnar för sjukhuslogistik/förarlösa transportsystem 129

130 Aluminiumvagnar för sjukhuslogistik/gallervagnar Extra praktiska vagnar för transporter av både ren och smutsig tvätt. GW 1700 med spännremmar Gallervagn GW 1700 u Förzinkat stål, gulkromat. u Rörramschassi. u Sidoväggar, bakre vägg och botten av stabila galler. u Övre botten kan fällas bakåt och mellanbotten kan fällas framåt. u Framdel med låg vägg och tvärbom. u Textplatta 100 x 130 mm. u Klädstång, 3 spännremmar, fotstegsplåt. u Hyllhöjd vid nedfällda hyllplan: nedre fack 650 mm, mittenfack 560 mm, övre fack 320 mm. u Underrede: 2 svängbara och 2 fasta hjul, hörnmonterade, 125 mm, 40 mm breda, lättgående gummidäck, lämnar inga märken, rullagrad, med trådskydd. u Lock på förfrågan. Best.nr Inv. mått, L x B x H, ca mm Utv. mått, L x B x H, ca mm x 540 x x 600 x ,0 Vikt, ca kg 130

131 Aluminiumvagnar för sjukhuslogistik/journalhantering Säker insamling och transport av konfidentiella dokument. ZARGES DATA Säkerhetsbehållare Professionella datahanteringsföretag samt små och stora verksamheter litar sedan många år på ZARGES DATA säkerhetsbehållare och den höga kvalitet och säkerhet de erbjuder. u Den stora kant- och bottenprofilen bidrar till den höga stabiliteten. u Stabiliteten är imponerande tack vare de helsvetsade profilstöden. u Den perfekta formpassningen gör att profilen är permanent förbunden med den yttre plåten och bottenplåten. u Stabila väggar fram och på sidorna tack vare de förstärkta kanterna och hörnen runt om (70 l-behållaren har endast hörnförstärkning). u Alla nitförband är utförda med massiva nitar. u Lock med massiv ram, integrerad väggstötfångare (kederprofil) och hålstansad lockplåt. u Lock med springa för inkast (ca 420 x 24 mm), säkerhetsplåt och fjädrad lucka. u Logotyphållare för individuell märkning. u Behållare valfritt med olika stängningsmöjligheter. u Optimal rörlighet genom många hjulvarianter. Välj ut den ZARGES DATA säkerhetsbehållare som uppfyller dina krav. Du har att välja bland talrika varianter och kombinationsmöjligheter. Med sju olika grundmodeller och ett omfattande utbud av tillbehör finns det över hundra varianter att välja mellan. På förfrågan tillverkar vi gärna specialkonstruktioner. 131

132 Försörjning och avfallshantering 132

133 Försörjning och avfallshantering Medical Försörjning och avfallshantering Produkter för säker och hygienisk försörjning. Transport av avfall, smutstvätt och sterilt gods. Produktöversikt Vagnar för transport av sterilt gods CIC Förpackningar för farligt gods Sopvagnar Smutstvättvagnar 144 Tillbehör till smutstvättvagnar

134 Försörjning och avfallshantering Tvätthantering Vagnar för transport av sterilt gods Car-in-Car-system ZARGES K470 är godkänd för transport av farligt gods 134

135 Försörjning och avfallshantering Sopvagn "Genius" med spännring och pedal ZARGES K 470 för hygienisk och säker förvaring Hantering av sterilt gods med Car-in-Car-system 135

136 Försörjning och avfallshantering/vagnsystem för transport av sterilt gods Arbetet underlättas genom den ergonomiskt utformade hanteringen av sterilt gods. Komponenterna i Car-in-Car-systemet från ZARGES är så väl anpassade till varandra att det inte behövs några onödiga manövrar vid försörjning och hantering av sterilt gods. 136

137 Försörjning och avfallshantering/vagnsystem för transport av sterilt gods OP-intern transport Ren sida Oren sida OP-intern transport Förvaring och leverans inom det rena området Leverans av orena instrument OP Skyddad transport med skåpvagnar Skyddad transport med skåpvagnar Sterilisering 137

138 Försörjning och avfallshantering/vagnsystem för transport av sterilt gods Car-in-Car: Systemet för sterila transporter. Transportvagn Car-in-Car W 105 N (6 STE) u Stabilt skåp av eloxiderad aluminium. u Centrallås, ergonomiskt utformat ochplomberingsbart, smidiga excenterlås upptill och nedtill garanterar säker stängning, lämplig för lastbilstransport. u Mellan skåp och dörr finns en dammsäker tätning som tål maskintvätt. u Körställ av rostfritt stål, lättrullat. u Fästen för att säkra innerstativ inne i vagnen. u Dockningsanordning för låsning på framsidan, för leveransvagnar. Best.nr Beteckning Innermått, L x B x H, mm Yttermått, L x B x H, mm Transportvagn Car-in-Car W 105 N (6 STE) x 620 x x 700 x ,0 Vikt, kg 138

139 Försörjning och avfallshantering/vagnsystem för transport av sterilt gods Car-in-Car: Komponenter för OP-avdelning. Innerstativ ISO (3 STE) u Av rostfritt stål u Glasblästrade ytor. u Fäste för komponenter i ZARGES ISO-modulsystem och behållare för sterilt material. u Maximalt utnyttjande av volymen och inskjutningsstativet tack vare varierande placering av inskjutningsskenorna. u Yttermått: L x B x H, 456 x 600 x mm. Best.nr Leveransvagnar ISO u Av polerat rostfritt stål u Fast dockning inklusive låsning till skåpvagnar och plattformar ISO, för säker leverans av inskjutningsstativet ISO. u Användarvänlig lossning av spärren på skjuthandtaget. u 4 rostfria styrhjul som tål tvättanläggningar, 125 mm, varav 2 med broms, för hög körkomfort och enkel hantering. u Yttermått: L x B x H, 575 x 710 x 962 mm. Best.nr Utdragsskena CIC u Av polerat rostfritt stål u Kan justeras på höjden utan verktyg. u För förvaring av hyllplan och ZARGES ISO-modulsystem. u Yttermått: L x B x H, 32 x 598 x 67 mm. Best.nr Hylla ISO, CIC u Av polerat rostfritt stål u Med hål. u För att lägga på inskjutningsskenor. u Yttermått: L x B x H, 405 x 598 x 10 mm. Best.nr Plattform ISO u Av polerat rostfritt stål u Fästen för att säkra inskjutningsstativet på plattformen ISO. u Dockningsanordning för låsning på framsidan, för leveransvagnar. u Yttermått: L x B x H, 686 x 683 x 346 mm. Best.nr

140 Försörjning och avfallshantering/förpackningar för farligt gods ZARGES förpackningar för farligt gods uppfyller högt ställda krav. För paketering och transport av farligt gods finns sträng lagstiftning. Farligt gods får endast transporteras i förpackningar som uppfyller de här kriterierna och som är godkända av myndigheterna. ZARGES har flera årtiondens erfarenhet av UN-godkända emballage av aluminium. UPPDRAGSGIVARE + ZARGES Rådgivning och förpackningsutformning (invändig och utvändig förpackning) JA FINNS DET EN LÖSNING PÅ PROBLEMET? NEJ Lösning inom ramen för befintligt godkännande NON-FLAMMABLE GAS Utveckling av en speciallösning Ett stort utbud av befintliga UN-godkännanden 5.2 Konstruktion, tillverkning och provning av ZARGES Ansökan om godkännande BAM-godkännandecertifikat ZARGES är auktoriserat testcenter och har tillstånd att utföra kontroller av förpackningar för farligt gods och föreslå konstruktionsgodkännanden. ZARGES sortiment Det breda utbudet av standardprodukter kan användas för flexibla lösningar som uppfyller högt ställda krav. Utöver K 470 finns här ett urval av de vanligaste modellserierna: K 470 Skåpvagn W 105 N Flervägsbehållare för transport UN

141 Försörjning och avfallshantering/förpackningar för farligt gods Behållare för brandfarligt material enligt klass 6.2. ZARGES behållare för farligt gods är sammansatta förpackningar som är godkända för alla typer av transporter av brandfarligt material enligt UN-nummer 2814 och 2900, kategori A och B. Behållarna har godkänts enligt de skärpta testvillkoren, exempelvis i falltest från nio meters höjd. För transport av UN-nummer 3373 kan alla storlekar i modellserie K 470 användas. För termiskt kontrollerade transporter kan torris eller andra kylmedel användas. Skåpvagn med UN-godkännande för användning av UN Kontaminerade OP-instrument transporteras mellan sjukhus och serviceavdelning för desinficering och förberedelse. På grund av smittorisken klassas de här föremålen som farligt gods UN 3291 klinisk avfall. Blixtlåspåse u Med lättmanövrerat skjutlås för bekväm och snabb öppning och stängning. u Obligatoriskt för lättantändliga ämnen som måste förpackas enligt transportanvisningarna P620 eller P650. u Material: PE, tjocklek 100 µm. Best.nr K 470 med godkännande klass 6.2 u För ämnen enligt UN-nummer 2814 och u Behållaren har klarat stränga prov, som falltest från 9 meters höjd. Best.nr Isoleringsbehållare u Lämplig för K 470 med innermått, L x B x H, 350 x 250 x 310 mm. u För tempererad transport. u Kan även användas med torris. Best.nr

142 Försörjning och avfallshantering/sopvagnar Insamling och transport genomtänkt in i minsta detalj. När det gäller uppsamling och transport av tvätt, material och avfall erbjuder ZARGES ergonomiska produkter av hög kvalitet för alla arbetsmoment. Hygieniska, lätta att rengöra och genomtänkta in i minsta detalj. 142

143 Försörjning och avfallshantering/sopvagnar En praktisk följeslagare i arbetsvardagen: Sopvagnar. NA72 NA73 NA71 NA74 S40 S40L Sopvagnar i rostfritt stål Kompakt u Polerad ram i rostfritt stål. u Helsvetsade rörkopplingar. u Spännringar med kontaktringar SR 400. u 4 styrhjul, 75 mm, lättrullade. u Med gångjärnslock och bottentråg i plastmaterial. Sopvagnar Genius med spännring och pedal u Ram i rostfritt stål. u Helsvetsade rörkopplingar. u 1 pedalbygel. u 4 stötbrickor. u 4 styrhjul, 75 mm, varav 2 med stopp. u Valbart: Stödben fram, 2 styrhjul, 75 mm, bak. Best.nr Beteckning Mått, L x B x H, ca mm NA71 Tvättvagn med 1 fack NA72 Tvättvagn med 2 fack NA73 Tvättvagn med 3 fack NA74 Tvättvagn med 4 fack Best.nr Körstativ/underrede Volymer, ca l Mått, L x B x H, ca mm S40 2 styrhjul/2 stödben x 525 x 825 S70 2 styrhjul/2 stödben x 525 x S40L 4 styrhjul x 525 x 825 S70L 4 styrhjul x 525 x Valbara tillbehör u TVD-pedalanordning. u Stötbrickor. Pedalanordning för gångjärnslock 143

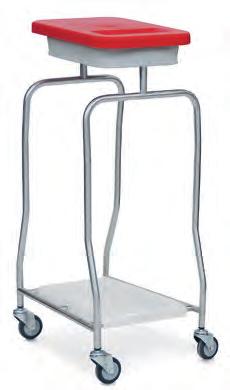

144 Försörjning och avfallshantering/smutstvättvagn Ergonomisk och praktisk: Smutstvättvagn i rostfritt stål "Kompakt". TW1 NW71 TW2 Smutstvättvagn i rostfritt stål "Kompakt" u Polerad ram i rostfritt stål. u Helsvetsade rörkopplingar. u Spännringar med kontaktringar SR 400. u Lämplig för säckar i textil och plastmaterial samt tvättnät. u 4 styrhjul, 75 mm, varav 2 med stopp, lättrullade. Tvättsäck i textil u 100 % polyester. u Rymmer ca 12 kg tvätt. u Koktålig och hållbar. u Öppnas med fastsydd dragsko. u 2 vågräta färgfält. NW72 NW73 NW74 Best.nr Beteckning Mått, L x B x H, ca mm NW71 Tvättvagn med 1 fack 420 x 540 x 930 NW72 Tvättvagn med 2 fack 620 x 530 x 940 NW73 Tvättvagn med 3 fack 970 x 530 x 940 NW74 Tvättvagn med 4 fack x 530 x 940 Best.nr Beteckning Mått, L x B, mm Färger TW1 Tvättsäck, vit, 2 färgfält 575 x Röd, gul, grön, blå, brun, grå TW2 Tvättsäck, enfärgad 575 x Röd, gul, grön, blå, brun, grå WTW2 Tvättsäck, vattentät 575 x Ljusgul eller blå 144

145 Försörjning och avfallshantering/tillbehör till smutstvättvagn Underlättar arbetet: praktiska tillbehör. Blå Röd Svart Vit Grön Gul Grå Brun Lock i plastmaterial (KDH) Lock med hållare i olika färger. Lockfärger för KDH + KDS Lock i plastmaterial (KDS) Lock med gångjärn i plastmaterial och Softclose i olika färger. Väggmonterad smutstvättkorg med 1 fack (NW10) Med väggfäste. Pedalanordning (TVD) Pedalanordning för gångjärnslock. Bottentråg i plastmaterial (KBW) Bottentråg i plastmaterial för smutstvättvagn finns för 1 till 4 fack. Best.nr Beteckning Mått, L x B, mm Fäste KDH Lock i plastmaterial 425 x 292 Hållare KDS Lock i plastmaterial 425 x 292 Gångjärn i plastmaterial med Softclose NW10 Väggmonterad smutstvättkorg med 1 fack (L B H) TVD Pedalanordning KBW Bottentråg i plastmaterial 145

146 Aluminiumlådor 146

147 Aluminiumlådor Medical Aluminiumlådor Optimala förpackningslösningar med ZARGES boxar och tillbehör. Produktöversikt K 424 XC Universallåda K Inredning Tillbehör

148 Aluminiumlådor/Produktöversikt ZARGES har den rätta invändiga utrustningen för alla förpackningsuppgifter Godkänd i enlighet med UN 2814 i falltest från nio meters höjd Stabila aluminiumlådor för ordning och effektivitet i räddningstjänst och katastrofskydd Säkrare förpackningar för transport av biologiska prover K 424 XC med integrerade hjul och teleskophandtag Flexibel mobilitet för alla K 470 med Clip-On-hjul som kan monteras utan verktyg 148

149 Aluminiumlådor/Produktöversikt För säker transport av instrumentbehållare i formpassat skumplastinlägg Isoleringsinsats för användning av torris Ergonomiska transporter med nya K 424 XC ZARGES K 470 är godkänd för transport av smittförande material K 740: hygienisk och säker transport 149

150 Aluminiumlådor/K 424 XC Nya K 424 XC kombinerar ZARGES välkända lådkvalitet med en ny mobilitet. De krav som ställs på våra mobila aluminiumlådor är lika mångskiftande som deras användningsområden. Hur kan ZARGES K 424 XC uppfylla alla dessa krav? Hur kan de vara så populära både på sjukhus, inom den ambulerande vården och i räddningstjänsten? Det beror på att de är konstruerade med fokus på det allra viktigaste: Perfekt skydd, högsta mobilitet, minimal vikt och optimal ergonomi. INNOVATION Stapelhörn Möjliggör säker stapling, tillverkade i plast ZARGES Comfort-handtag, fjäderbelastade Ergonomiskt utformade med hög hållfasthet Material: aluminium Kan belastas med upp till 50 kg, trots den låga egenvikten ZARGES Comfort-lås Extremt lång hållbarhet, utrustad med sticklås Teleskophandtag Integrerat, utdragbart handtag för mer mobilitet Förstärkta kanter och hörn runt om Ger extra formstabilitet Stödben som tillval Utfällbart, ingår i Offroad Set Stapelstöd För säker stapling Hjul 50 mm är standardutrustning Optimal mobilitet genom specialhjul av polyuretan och polyamid Rem för locket Förstärkt stabilitet Offroad Set 220 mm med stödben Terränggående hjul för obehindrad mobilitet på alla underlag Hjulsats 125 mm är tillval Extra stora hjul för ökad markfrigång Skumplastinlägg i botten som standard Uttagbara, tillverkade av slittålig skumplast Inredning Mångsidig och anpassningsbar genom det omfattande programmet 150

151 Aluminiumlådor/K 424 XC Gränslös mobilitet med rätt hjul tar du dig fram överallt. Best.nr Inv. mått, L x B x H, ca mm Utv. mått, L x B x H, ca mm Volymer, l Vikt, kg Utdragbart handtag Max. total vikt, kg x 350 x x 400 x ,3 3-delat 25, x 350 x x 400 x ,3 3-delat 25, x 350 x x 400 x ,0 2-delat 35, x 450 x x 500 x ,5 2-delat 35, x 635 x x 685 x ,0 2-delat 35, x 350 x x 400 x ,5 2 Fjäderbelastat handtag 50,0 Storlekar och mått Det finns 6 modeller i standardstorlekar att välja mellan. Lådorna rymmer mellan 28 och 829 liter. Hjulsats 125 mm u Hjulsats med gummidäck och plastfälgar. u Höjer markfrigången till 50 mm. umed högkvalitativa kullager och kardanaxlar. u Verktygslös montering med knapptryck på varje K 424 XC är möjlig. u Inklusive förvaringsväska i tålig nylonväv. u Väskan kan fästas. u Hjul och axlar kan monteras och demonteras utan verktyg. Offroad Set 220 mm u Mobilitet även i hård, ojämn terräng. u Högkvalitativa, luftfyllda däck, 220 mm. uhöjer markfrigången till 65 mm. u Lättmonterat stativ för horisontell uppställning. uhjul och axlar kan monteras och demonteras utan verktyg. Best.nr Passar lådor Hjuldiameter, mm Alla K 424 XC 125 Best.nr Passar lådor Hjuldiameter, mm , 41812,

152 Aluminiumlådor/Universallåda K låda möjligheter: ZARGES K 470 är den perfekta lösningen för högt ställda krav, antingen som standardmodell eller specialanpassad. Transporterar säkert ömtålig medicinsk utrustning, medicin och hjälpmedel i akuta lägen under utlandsinsatser: Den klassiska aluminiumlådan K 470 från ZARGES är ett säkert skydd för allt som måste tas med även under extrema förhållanden. Ett omfattande tillbehörsprogram garanterar optimala förpackningslösningar för alla arbetsuppgifter. Bättre ergonomi tack vare det bredare handtaget De bredare och tjockare greppen gör lådorna ännu enklare att hantera Stapelhörn Av stabilt aluminiumgods Tätningsfunktion Säker användning även i hörnområden Nitförband Alltid i nitat utförande Gångjärnsband av rostfritt stål Nitad i plåtmanteln och takprofilen (förhindrar att de skjuter ut) Förstärkta kanter och hörn runt om beroende på storlek Förstärkning Hel locktätning av skum Förebyggande skydd mot slitage, överbelastning och klämning Kant-, botten- och lockprofilramar Av helprofiler, svetsade från kant till kant, permanent förbundna med plåten genom stabil formpassning Universallåda K 470 uhögkvalitativ universallåda av aluminium. ulock med gångjärn av rostfritt stål, två remmar och skumplasttätning. u Stapelhörn av aluminiumgods. uhög stabilitet tack vare 3 helsvetsade profilramar av aluminium. uhelsvetsade profilkanter. u Förstärkta kanter och hörn runt om för extra formstabilitet. u Extra tjock 1,5 mm-plåt i alla K 470 från basmåttet 750 x 550 mm. u Ergonomiska fjäderbelastade handtag som tål hög belastning. u ZARGES Comfort-handtag för ergonomisk hantering och belastningar upp till 50 kg. uergonomiska och hållbara Comfort-lås för minst låscykler. u Kan säkras med sticklås, plombering, säkringsfjäder eller hänglås (max. bygeltjocklek 6 mm). u Tjugofem standardstorlekar, specialtillverkning på förfrågan. 152

153 Aluminiumlådor/Universallåda K 470 Här kan alla hitta den perfekta lådan! Serie K 470 erbjuder med de 25 olika storlekarna ett imponerande antal standardmodeller. Lådorna rymmer mellan 13 och 829 liter. Och om du inte hittar en låda som passar kan ZARGES på förfrågan specialtillverka lådor B/X102 /S/15/D BAM 8311 ZARGES Alla storlekar kan beställas godkända för transport av farligt gods Best.nr Se nr Inv. mått, L x B x H, ca mm Utv. mått, L x B x H, ca mm Volymer, ca l Vikt, ca kg Max. tillåten bruttovikt vid transport av farligt gods, kg Passande isolering i PU-skum utan montering x 250 x x 300 x ,6 26, x 250 x x 300 x ,1 58, x 350 x x 400 x ,2 65, x 350 x x 400 x ,8 65, x 350 x x 400 x ,0 70, x 350 x x 400 x ,3 75, x 550 x x 600 x ,6 65, x 550 x x 600 x ,6 75, x 550 x x 600 x ,8 94, x 430 x x 480 x ,5 70, x 560 x x 610 x ,4 83, x 460 x x 510 x ,9 71, x 640 x x 690 x ,0 84, x 640 x x 690 x ,6 100, x 550 x x 600 x ,0 102, x 550 x x 600 x ,0 126, x 480 x x 530 x ,1 103, x 480 x x 530 x ,0 93, x 640 x x 690 x ,4 115, x 450 x x 500 x ,9 65, x 350 x x 400 x ,5 50, x 750 x x 800 x ,0 183, x 400 x x 450 x ,5 65, x 550 x x 600 x ,0 150, x 750 x x 800 x ,0 200, Viktig information: Inre/fritt passagemått ca 30 mm mindre än innermåttet (längd och bredd). Specialstorlekar på förfrågan.

154 Aluminiumlådor/Inredning Så blir det ordning och reda. Innerväska med avdelare på tvären u Robust, vattenavvisande innerväska av polyester. u Med dragkedja runt om. uenkel i- och urlastning tack vare förstärkta och styva sidor. u Uttagbar, utrustad med stabila handtag. uutrustad med flexibelt fästa avdelare på tvären. Lockväska u Idealisk för bärbara datorer, kablar, smådelar och dokument. u Kombinerar delskydd med ordning i lådan. u Enkel montering, självhäftande. u Väskan är enkel att ta ut. Best.nr Passar Mått, L x B x H, ca mm Antal avdelare på tvären K 424 XC: x 350 x K 424 XC: 41811, K 470: x 350 x K 424 XC: x 350 x K 424 XC: x 450 x K 424 XC: x 635 x K 424 XC: x 350 x K 470: x 350 x K 470: x 550 x K 470: x 550 x Best.nr Beteckning Passar lådor med inv. mått från mm Mått, L x B x H, ca mm Lockväska, stor 550 x x 260 x Lockväska, liten 516 x x 150 x 40 Passar alltid: inlägg av PU-skum. Perforerat PU-skum Förskurna skuinreden i form av små kuber som enkelt tas bort för att ge plats åt det du vill skydda. Den snabba och enkla lösningen för enskilda föremål eller smådelar. Formen kan anpassas utan verktyg. Sats med två olika tjocklekar på plattorna, Lockinsats i profilerad 30 mm skum. 10 mm skum i botten. Lockets insida är utrustad med självhäftande, profilerad skumplast. Best.nr Passar Inv. mått, L x B x H, ca mm , x 350 x , x 350 x x 550 x x 550 x

155 Aluminiumlådor/Inredning Specialtillverkade inredningar som anpassas efter dina önskemål. Individuell utformning Skuminredning med perfekt passform Leverans utan innehåll Specialtillverkade inredningar som anpassas efter dina önskemål högteknologisk utrustning för tillverkning, bästa funktion och finish. u Vi tillverkar måttanpassade, stoppade insatser i många olika material som till skydd och funktion är perfekt anpassade för ditt transportgods. u Du skickar bilder, ritningar, 3D-data eller originaldelar till oss våra konstruktörer utvecklar individuellt utformade och perfekt anpassade insatser. u Du kan välja mellan olika färger. u Finns även i antistatiskt, absorberande och flamsäkert utförande. u Tack vare de högkvalitativa material som används kan exakta beräkningar av skyddseffekten utföras innan produktionsstart. u Vi kan erbjuda förpackningar med perfekt anpassad tjocklek på inklädnaden i förhållande till vikten, ytan, fallhöjden och känsligheten (G-värde). Det ger största möjliga skydd med minsta möjliga råmaterial. 155

156 Aluminiumlådor/Inredning I säkert förvar: Invändig beklädnad av PE-skum ger ett heltäckande skydd. Heltäckande skydd för allt innehåll Mängder av användningsområden Invändig beklädnad av PE-skum Leverans utan innehåll På förfrågan kan alla K 470 lådor utrustas med en hållbar, slittålig invändig beklädnad i PE-skum. Botten och väggar av Plastazot LD 45, (volymvikt 45 kg/m 3, tjocklek 11 mm). Lock är utrustat med knottrig PU-skumgummi. Andra material och väggtjocklekar erbjuds på förfrågan. Best.nr Passar Inv. mått, L x B x H, ca mm x 350 x x 350 x x 350 x x 450 x x 635 x x 350 x 380 Best.nr Passar Inv. mått, L x B x H, ca mm x 250 x x 250 x x 350 x x 350 x x 350 x x 350 x x 550 x x 550 x x 550 x x 430 x x 560 x x 460 x x 640 x x 640 x x 550 x x 550 x x 480 x x 480 x x 640 x x 450 x x 750 x x 550 x x 750 x x 350 x x 400 x 220 Hel locktätning av skum sprutvattenskyddad ZARGES K 470 som tillval med skyddsklass IP 65, den dammtäta och spolningståliga lådan u Dessa aluminiumlådor används överallt där det gäller att skydda värdefull och känslig utrustning i extrema miljöer. u Den automatiska tryckutjämningsventilen med Gore membran säkerställer att locket går att öppna efter en tryckförändring. u K 470 IP 65-lådans täthet är kontrollerad och godkänd av det tyska besiktningsorganet TÜV SÜD. 156

157 Aluminiumlådor/Tillbehör Gör arbetsdagen enklare: praktiska tillbehör. Clip-On-hjul Mobilitet för samtliga lådor/behållare med innermått från 550 mm 350 mm. Montering utan verktyg möjlig. PU-skum, 100 mm, styrhjul med bromsar, bärförmågan med 4 hjul är upp till 100 kg. Undervagn W 150 Underrede i aluminium, lågt utförande. Körställ: 2 styrhjul och 2 fasta hjul, 125 mm, 40 mm breda, lättgående gummidäck, lämnar inga märken, rullagrade, med trådskydd. Undervagn W 152 Underrede av aluminium, högt utförande. H = 450 mm. Körställ: 2 styrhjul och 2 fasta hjul, hörnmonterade, 125 mm, 40 mm breda, lättgående gummidäck, lämnar inga märken, rullagrade, med trådskydd. Best.nr Beteckning Best.nr Passar utv. mått, L x B, ca mm Best.nr Passar utv. mått, L x B x H, ca mm fasta hjul, alltid med klämfunktion, 1 x vänster och 1 x höger 2 styrhjul, alltid med klämfunktion, 1 x vänster och 1 x höger x x x 580 x 450 Självhäftande skylt för följesedlar Fast placering av leveransetiketter, självhäftande, enkla att rengöra. Bygellås Bygellås med 3-siffrig, valfri sifferkombination, bygeldiameter 5 mm. Prägling I DIN-text, stora bokstäver, 20 mm teckenstorlek, en- eller flerradig. På förfrågan. Best.nr Mått, L x B, ca mm x 280 Best.nr Passar Alla ZARGES-lådor Best.nr Passar Alla ZARGES-lådor 157

158 Stegar 158

159 Stegar Medical Stegar Säkrare arbete på hög höjd med ZARGES stegar, Kik-step och ställningar. Produktöversikt Lagerstegar Trappstege med verktygshylla 164 Dubbeltrappstege 165 Kik-step (Elefantfot) 166 Hantverksställning COMPACT

160 Stegar/Produktöversikt Hantverksställning COMPACT Dubbeltrappstege med mjuk framkant på alla steg, utrustad med fjäderbelastade hjul. Skjutbar hyllstege med mjuk framkant på alla steg, uppställd på bild i viloläge 160

161 Stegar/Produktöversikt Skjutbar hyllstege med mjuk framkant på alla steg, uppställd på bild i användningsläge Jumbotrappstege, fällbar Trappstege med verktygshylla, mjuk framkant på alla steg och utrustad med fjäderbelastade hjul. Kik-step (Elefantfot) 161

162 Stegar/Hyllstegar Idealiska för användning på lager inom vården och i medicinförråd. Det finns fler modeller på Z 600 skjutbar hyllstege u Hyllstegarna har två upphängningskrokar för skenan samt extra krokar för lodrät uppställning mot hyllan (se A och B). u Eloxerade stegsidor, färgar inte av sig. u Skruvmonterade steg med mjuk framkant på alla steg. Ange måttet från golv till rörskenans överkant vid beställning! Kan endast användas på skåp med skyddsreling. Best.nr Från/till max. lodrät Antal steg inhängningshöjd, m ,30 1, ,51 1, ,74 1, ,95 2, ,18 2, ,40 2, ,61 2,83 12 A Övre krokar för klättring Undre krokar för viloläge B Hyllstege i användningsläge Hyllstege i viloläge H Skenans lodräta höjd H Utsprång = lodrät höjd för skena 0,404 Tillbehör Best.nr Rörskena Lättmetallrör, 30 mm, mm långt, eloxerat Konsol av lättmetall Konsol av lättmetall med anslag till höger Konsol av lättmetall med anslag till vänster Lodrät höjd Utsprång Skenanläggningar: Avståndet mellan konsoler får inte överskrida 1,00 m. 162

163 Stegar/Hyllstegar Fram och tillbaka i hyllorna: med skenor och bromsade hjul. Det finns fler modeller på Z 600 hyllstege, med hjul u Den mobila stegen liksom de fjädrande bromshjulen nedtill garanterar säker kontakt mot underlaget när stegen belastas. u I viloläge kan stegen fällas in mot hyllan för att spara plats. u Eloxerade stegsidor, färgar inte av sig. u Skruvmonterade steg med mjuka framkanter på alla steg. Ange måttet från golv till rörskenans överkant vid beställning! Kan endast användas på skåp med skyddsreling. Best.nr Från/till max. lodrät inhängningshöjd, m Antal steg ,68 1, ,90 2, ,14 2, ,35 2, ,57 2, ,79 3, ,01 3,22 12 Utsprång = lodrät höjd för skena 0,404 Hyllstege på hjul i viloläge Hyllstege på hjul i användningsläge Tillbehör Best.nr Rörskena Lättmetallrör, 30 mm, mm långt, eloxerat Konsol av lättmetall Konsol av lättmetall med anslag till höger Konsol av lättmetall med anslag till vänster Skenanläggningar: Avståndet mellan konsoler får inte överskrida 1,00 m. Lodrät höjd 163

164 Stegar/Trappstege med verktygshylla Klättra säkert: hög arbetskomfort med de inklädda stegen. Gäller båda stegarna Z 600 trappstege med mjuk framkant på alla steg, utrustad med fjäderbelastade hjul. u Med mjuk framkant på alla steg som skonar smalbenen. u Eloxerade stegsidor, färgar inte av sig. u Stegändar med ändskydd. u Massiv säkerhetsplattform av tryckgjutet aluminium (250 x 250 mm). u Praktisk verktygshylla av aluminium för smådelar och verktyg. u Skruvförband mellan steg och stegsidor. u Steg och stegsidor av strängpressade aluminiumprofiler. u Rem för extra säkerhet från fyra steg. u Utrustad med fyra fjäderbelastade, svängbara hjul, 80 mm, för större mobilitet. u Extra stabilitet tack vare de fasta stagen mellan steg och stödsida. Z 600 Trappstege med mjuk framkant på alla steg u Med mjuk framkant på alla steg som skonar smalbenen. u Eloxerade stegsidor, färgar inte av sig. u Stegändar med ändskydd. u Massiv säkerhetsplattform av tryckgjutet aluminium ( mm). u Praktisk förvaringshylla av aluminium för smådelar och verktyg. u Skruvförband mellan steg och stegsidor. u Steg och stegsidor av strängpressade aluminiumprofiler. u Rem för extra säkerhet från fyra steg. Best.nr Steglängd, m Plattformshöjd, m Arbetshöjd, ca m Nedre, utvändig bredd, m Stegsidans höjd steg/stöd, mm Antal steg inkl. plattform Vikt, kg 41421/8102 1,41 0,66 2,70 0,43 42/42 3 4, /8102 1,65 0,88 2,90 0,46 42/42 4 4, /8102 1,89 1,10 3,10 0,48 42/42 5 5, /8102 2,13 1,32 3,35 0,51 42/42 6 6, /8102 2,36 1,54 3,55 0,53 48/42 7 8, /8102 2,60 1,76 3,80 0,56 48/42 8 9, /8102 3,08 2,20 4,20 0,61 48/ , /8102 3,55 2,64 4,65 0,66 48/ ,6 Best.nr Steglängd, m Plattformshöjd, m Arbetshöjd, ca m Nedre, utvändig bredd, m Stegsidans höjd steg/stöd, mm Antal steg inkl. plattform ,41 0,66 2,70 0,43 42/42 3 4, ,65 0,88 2,90 0,46 42/42 4 4, ,89 1,10 3,10 0,48 42/42 5 5, ,13 1,32 3,35 0,51 42/42 6 6, ,36 1,54 3,55 0,53 48/42 7 8, ,60 1,76 3,80 0,56 48/42 8 9, ,08 2,20 4,20 0,61 48/ , ,55 2,64 4,65 0,66 48/ ,6 Vikt, kg 164

165 Stegar/Dubbeltrappstege Klättra upp och ned utan att skada smalbenen. Hög arbetskomfort och flexibel användning. Gäller båda stegarna Z 600 Dubbeltrappstege med mjuk framkant på alla steg, utrustad med fjäderbelastade hjul. u Steg med 80 mm djup stegyta. u Eloxerade stegsidor, färgar inte av sig. u Med mjuk framkant på alla steg som skonar smalbenen. u Stegändar med ändskydd. u Halksäkra glidskydd av plast. u Säker stegsideplacering med stabila stödremmar. u Steg och stegsidor av strängpressade aluminiumprofiler. u Skruvförband mellan steg och stegsidor. u Utrustad med fyra fjäderbelastade, svängbara hjul, 80 mm, för större mobilitet. u Extra stabilitet tack vare de fasta stagen mellan steg och stödsida. Z 600 Dubbeltrappstege med mjuk framkant på alla steg u Steg med 80 mm djup stegyta. u Eloxerade stegsidor, färgar inte av sig. u Med mjuk framkant på alla steg som skonar skenbenen. u Stegändar med ändskydd. u Halksäkra glidskydd av plast. u Säker stegsideplacering med stabila stödremmar. u Steg och stegsidor av strängpressade aluminiumprofiler. u Skruvförband mellan steg och stegsidor. Best.nr Steglängd, m Lodrät steghöjd, ca m Arbetshöjd, ca m Nedre, utvändig bredd, m Stegsida, mm Antal steg 41432/8102 0,74 0,66 2,25 0, x3 4, /8102 0,98 0,88 2,45 0, x4 5, /8102 1,22 1,10 2,70 0, x5 5, /8102 1,45 1,32 2,90 0, x6 8, /8102 1,69 1,54 3,15 0, x7 9, /8102 1,93 1,76 3,35 0, x8 11, /8102 2,40 2,20 3,80 0, x10 16, /8102 2,88 2,64 4,25 0, x12 20,7 Vikt, kg Best.nr Steglängd, m Lodrät steghöjd, ca m Arbetshöjd, ca m Nedre, utvändig bredd, m Stegsida, mm Antal steg ,74 0,66 2,25 0, x3 4, ,98 0,88 2,45 0, , ,22 1,10 2,70 0, x5 5, ,45 1,32 2,90 0, x6 8, ,69 1,54 3,15 0, x7 9, ,93 1,76 3,35 0, x8 11, ,40 2,20 3,80 0, x10 16, ,88 2,64 4,25 0, x12 20,7 Vikt, kg 165

166 Stegar/Fotsteg En snabb och flexibel lösning för att utjämna små höjdskillnader. Z 600 Kik-step (elefantfot) u Räfflad, halksäker stegyta. u Rullbart utförande med fjäderbelastade hjul. u Ökad säkerhet tack vare en automatisk, patenterad spärranordning och halksäkra gummikanter. u Plattformsdiameter från 30 cm för en stabil ställning. Z 600 hopfällbar säkerhetstrappa, med halksäker gummibeläggning u Stor yta: mm. u Steg för säker och bekväm arbetsställning, med gummibeläggning. u Extremt kompakt hopfälld. u Säkerhetsbygel med praktisk verktygshylla som tillval för modell med 3 steg och standardutrustning på modeller med fyra eller fem steg. u Glidskydd av plast försluter stegsidorna. u Stegsida av strängpressad aluminium för högsta stabilitet. Best.nr Plattformshöjd, m Arbetshöjd, ca m Övre diameter, m Diameter i mitten, m Nedre diameter, m ,43 2,45 0,30 0,37 0,45 3,5 Vikt, kg Best.nr Plattformshöjd, m Arbetshöjd, ca m Nedre, utvändig bredd, m Säkerhetsbygel Stegsida, mm Antal steg inkl. plattform ,45 2,45 0,48 Nej , ,70 2,70 0,56 Nej , ,70 2,70 0,56 Ja , ,90 2,90 0,57 Ja , ,15 3,15 0,60 Ja ,8 Vikt, kg Tillbehör Best.nr Beteckning Hjulsats (från tre steg) 166

167 Stegar/Hantverksställning COMPACT Den ekonomiska modellen för säkert arbete och snabb montering och demontering. Z 500 Hantverksställning COMPACT u Ställningsbredd: 0,68 m, Ställningslängd: 1,80 m. u Ställning med arbetshöjd 2,90 m med (best.nr 53760) resp. utan (best.nr 53761) lucka i plattformen. u Basmodul som kan fällas ihop för snabb montering och demontering. u Minimalt platsbehov vid transport och förvaring (hopfälld endast 1,75 x 0,95 x 0,20 m). u Ställningsgrupp 3 (kan belastas med upp till 200 kg/m²) i enlighet med DIN EN 1004, dvs. här med 202 kg. u Standardhjul: 125 mm med tappar (inte höjdjusterbara) med gummibeläggning. Plattformens storlek 0,60 x 1,80 ca m Arbetshöjd 2,90 2,90 3,70 Stycklista Best.nr (utan lucka) (med lucka) Klafframenhet Räckesram, 1,00 m Plattform med lucka Plattform utan lucka Horisontalstag Styrhjul, 125 mm, med tappar Ballastvikter Antal ballastvikter per styrhjul, fäste i stegsida Användning inomhus Användning utomhus 1 Till 53760: Plattformen har en klaff och kan därför inte byggas ut. Till 53761: Plattformen har en lucka och kan därför byggas ut. Till 53762: Det är inte nödvändigt att använda ballast när fyra utliggare (best.nr 42756) används. Ballastföreskrifterna i monterings- och bruksanvisningen ska beaktas! Plattformens storlek: Utan lucka Med lucka Plattformens storlek 0,60 x 1,80 m Arbetshöjd, ca m 2,90 2,90 3,70 Ställningshöjd, m 1,90 1,90 2,75 Plattformshöjd, m 0,90 0,90 1,70 Vikt, kg 33,3 33,8 45,3 Best.nr Ballastvikter ingår inte i leveransomfånget. 167

168 Information och service 168

169 Information och service Medical Information och service ZARGES service 170 Extrainformation 171 Fördelar med aluminium 172 ZARGES Medical webbplats 173 Ämnesord 174 Numeriskt sökregister Allmänna affärsvillkor

170 Information och service/zarges service ZARGES service. Tekniska råd På förfrågan tillhandahåller vi allmänna renhållningsråd om ZARGES produkter, modulsystem och transportvagnar i aluminium. Reservdelar Snabb och säker leverans av originalreservdelar från ZARGES garanterar att produkterna fungerar felfritt under många år. Alla reservdelar är original från ZARGES enligt gällande bestämmelser. Monteringsanvisningar Detaljerade monteringsanvisningar för alla konstruktioner och utdragsskenor tillhandahålls på förfrågan. Rumsplanering Vi planerar inredningen med material och design som passar in i verksamheten och överensstämmer med de logiska förloppen för optimal arbetsergonomi och god hygien. På förfrågan kan vi koordinera de tekniska processerna (se sida 4 5). 170

171 Information och service/extrainformation gällande användning inom vården Extrainformation gällande användning inom vården. ISO-standardmodul ZARGES modulsystem är baserat på ISO-standard 3394, som förutsätter ett basmått på 600 x 400 mm. Denna standard anger måtten (L x B, 600 x 400 mm) för styva, rätvinkliga transportförpackningar. Rasterlist Används för flexibel montering av teleskopskenor. Metallskenan med rastersteg på 25 mm skruvas fast i skåpets innersida. Flexibel montering utan verktyg underlättar inställning av teleskopskenornas höjd. ABS-modul ZARGES ISO-standardmoduler är tillverkade av ABS-plast (akrylnitrilbutadien-styren). ABS tillhör termoplasterna. De organiska beståndsdelarna gör ABS-plasten beständig mot oorganiska ämnen som mjölksyra, lut och utspädda saltlösningar. Långvarig kontakt med organiska lösningsmedel som alkohol, aceton och bensin bör undvikas. När ABS-moduler rengörs kan temperaturen kortfristigt vara max. 100 C. Den permanenta rengöringstemperaturen är max. 85 C. Modul i polykarbonat Dessa ZARGES-moduler är tillverkade i polykarbonat. Polykarbonat är en polyester. Polykarbonat är ett termoplastiskt plastmaterial som är genomskinligt, men kan färgas. Det är formfast och mycket slagtåligt. Polykarbonat har en mycket god biokompatibilitet. Dessutom är det beständigt mot förtunnade syror, oljor och etanol, men obeständigt mot baser, koncentrerade syror, aromatiska kolväten, saltsyra och metanol. Vid rengöring ska endast neutrala rengöringsmedel användas. Vid användning av slipande medel blir ytan repig. Vid rengöring av moduler och delar i polykarbonat kan temperaturen kortfristigt uppgå till max. 135 C. Den permanenta rengöringstemperaturen är max. 125 C. Dämpning Utdragslådorna i ZARGES MPOvagnar har teleskopskenor med dämpning. Dämpningen minskar hastigheten på indragningen och garanterar en mjuk stängning. Godkänt för farligt gods För säker transport av flytande eller fast gods på land, till havs eller i luften används särskilda förpackningar för farligt gods. Farligt gods-förpackningar kräver en godkänd konstruktion samt att förpackningen uppfyller täthetskrav och andra specifika krav. I Tyskland utfärdas sådana godkännanden endast av det nationella kontrollorganet Bundesanstalt für Materialforschung und -prüfung (BAM). ZARGES har certifikat från BAM och därmed tillstånd att själv kontrollera och dokumentera sina förpackningar och ansöka om godkännanden. I flera årtionden har ZARGES utformat och tillverkat förpackningar för farligt gods. Eloxering Vid kontakt med luftens syre bildas ett tätt skikt oxid på aluminiumytan. Vid skador förnyas skiktet omgående och skyddar metallen under från korrosion. Ytor som utsätts för särskilda påfrestningar kan förstärkas genom anodisering. Det bidrar avsevärt till att förlänga hållbarheten på ZARGES produkter. Eloxering skyddar känsligt gods från aluminiumskador och förbättrar beständigheten i tvättar, vilket bland annat förhindrar avfärgning under tvätten. Nitförband Alla nitförband utförs med massiva nitar. I påfrestande miljöer används förstärkta nitar för att uppnå en maximal hållbarhet. Utdragsspärr Utdragsspärren förhindrar att lådorna med teleskopskenor i MPOvagnarna tippar. Den genomgående stängningsstången förhindrar att flera lådor öppnas samtidigt. 171

172 Information och service/fördelar med materialet aluminium Fördelar med materialet aluminium ekonomiskt, säkert och miljösmart. Aluminium är lätt och mycket stabilt: Aluminium har en densitet på endast ca 2,6 till 2,8 g per cm 3. Det är ca en tredjedel av densiteten för stål. Trots sin ringa vikt har aluminium mycket hög hållfasthet. Aluminium släpper inte igenom ånga: Även vid extremt lång förvaring kan fukt inte tränga genom materialet. Aluminiumbehållarna kan svetsas så att de blir vattenångtäta. Aluminium är ett stöttåligt material med hög hållfasthet: Ytan bucklas av en stöt, men deformeringen absorberar energin från stöten. Aluminium är magnetiskt neutralt: Aluminium är fritt från ferromagnetism. I vissa användningsfall kan denna materialegenskap vara av stor betydelse. Aluminium påverkas inte av extrema temperaturväxlingar: Inom ett temperaturområde på 80 till C är materialegenskaperna konstanta. Aluminium kan återvinnas helt: Gammal aluminium kan smältas ned och återanvändas, vilket bidrar till att minska avfallshanteringen och skydda miljön. Aluminium är korrosionsbeständigt och skyddar sig självt: Vid kontakt med syra får ytan ett oxidskikt som omedelbart förnyas om det skadas. Aluminium är beständigt mot UV-strålning: Lång förvaring och användning i UVstrålning inverkar inte på materialet. Aluminium är hygieniskt: Den jämna ytan är enkel att rengöra och doftneutral. Aluminiumbehållarna är mycket lämpliga att använda i områden med höga hygieniska krav. Aluminium kan bearbetas på många olika sätt: Alla etablerade bearbetningsmetoder, svetsning, formning osv., kan användas för aluminium och utföras mycket effektivare än med andra metaller. Aluminium leder elektricitet bra: Aluminium är en bra ledare för ström och värme, vilket är en fördel exempelvis i hus för elektronik. Aluminium är oantändligt: Det bildas inga gnistor vid slag mot aluminium och materialet är, även i flisform, oantändligt. 172

173 Information och service/webbplats Tydlig, informativ och användarvänlig. Så är uproduktsökning hitta produkterna snabbt och enkelt. uförsäljarsökning hitta en ZARGES-försäljare nära dig. uproduktinformation översikt över mått, material och funktioner. unyheter alla nyheter om ZARGES och våra produkter. umediatek katalog, broschyrer, montering och kontrollblad att ladda ner, instruktionsfilmer och användarerfarenheter. Upplev ZARGES hela värld Vi erbjuder inte bara produkter, utan även lösningar: Den tydliga strukturen hjälper dig att hitta din ZARGES produkt på bara några klick här finns alla fakta och all extra information om vårt stora sortiment, speciallösningar och tjänster. Nästan som en sökmaskin: På finns all information om våra produkter och tjänster. Strukturerad produkttillverkning: alla produktvarianter i översikt 173
