1 FASADSKIVOR

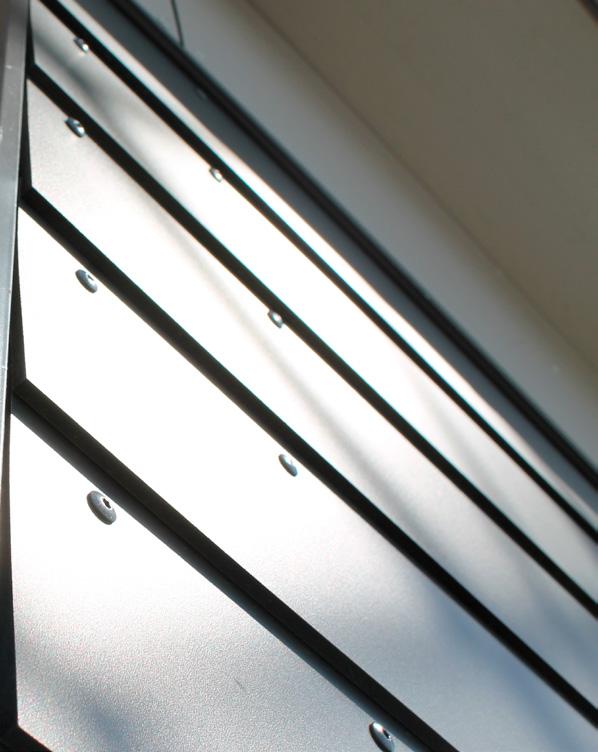

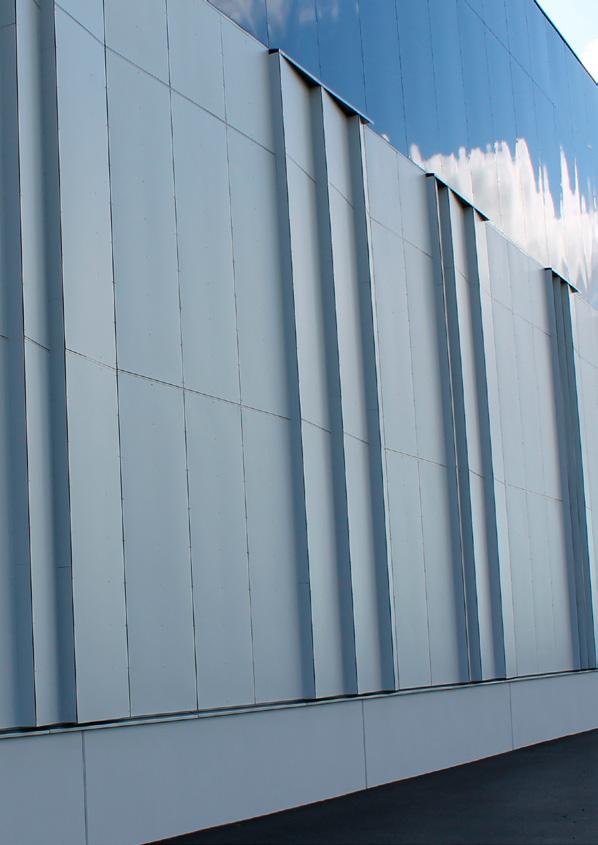

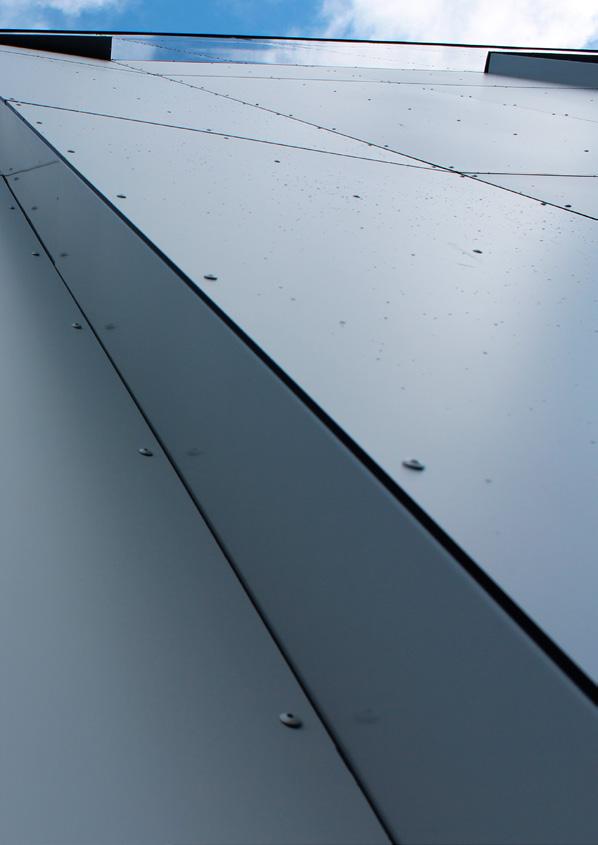

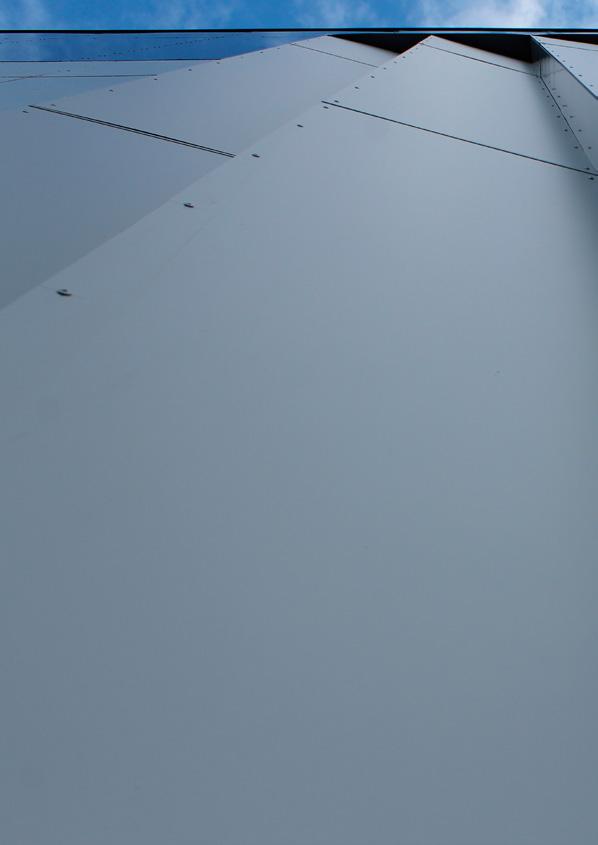

2 E4 Terminalen, Helsingborg, Sverige

3

4 Kort information 5 Användningsområde 6 GENTAS LAMINATES 9 Egenskaper 13 Fördelar 18 Miljö och hållbarhet 25 Innehållsförteckning Tillbehör 33 Brand och flamhämmande egenskaper 35 Färger och mönster 40 Förvaring 46 Borrning 47 Uppsågning 48 Hörn och fogar 49 Montering 50 Rengöring 51 Tekniska data 51 Garanti 53 4

5 KORT INFORMATION Välkommen till LAMIPROs katalog om kompaktlaminat (High Pressure Laminate) för fasadbeklädnad. LAMIPRO kan hjälpa med ytterligare information. Alla kontaktupplysningar finns på katalogens baksida. Vi reserverar oss för eventuella tryckfel, ändringar och liknande, som uppkommit sedan katalogen trycktes. 5

6 Användningsområde Fasadskivor av kompaktlaminat från LAMIPRO har obegränsade möjligheter, för ditt företag eller projekt, där fasader ska beklädas av skivor. Bostadsfastigheter Skolor Kontors- och industribyggnader Lantbruk Balkonger Dörrar 6 E4 Terminalen, Helsingborg, Sverige

7 Fasadskivor av kompaktlaminat från LAMIPRO har obegränsade möjligheter för ditt företag eller projekt 7

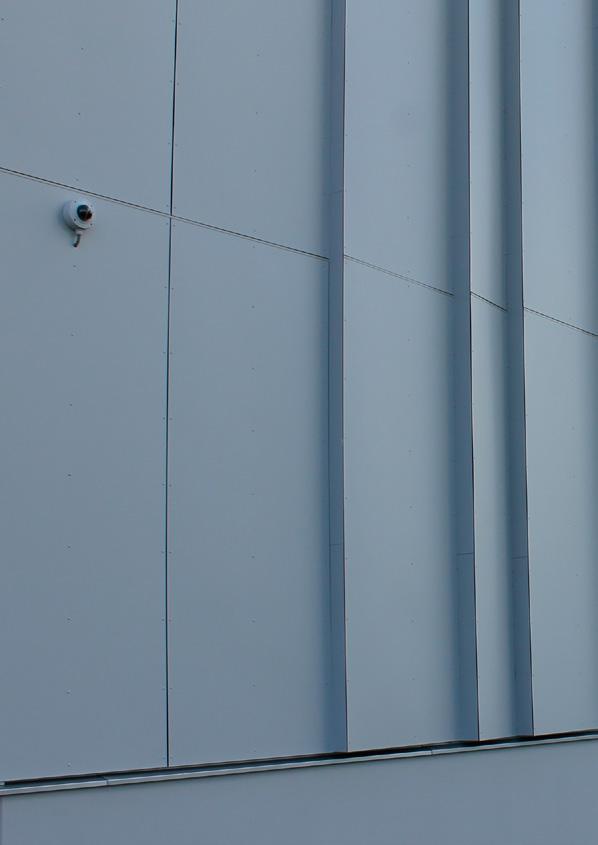

8 8 E4 Terminalen, Helsingborg, Sverige

9 GENTAS LAMINATES LAMIPRO är ensam återförsäljare i Skandinavien av laminat från GENTAS LAMINATES. GENTAS LAMINATES har sitt huvudsäte i Ankara och med en total produktionsareal på mer än m² är de en av få producenter i världen som kan producera mer än m² laminat om året. GENTAS LAMINATES har under de senaste åren utvecklats till ett globalt företag med försäljning i 45 länder på 6 kontinenter. GENTAS LAMINATES fokuserar på att producera laminat av allra högsta kvalitet. Företagets strategi och produktion strävar hela tiden efter att möta kraven från internationella standarder och från förväntningsfulla kunder. Alla GENTAS LAMINATES produkter är certifierade enligt gällande standarder i EU: - EN EN EN EN EN EN ISO GENTAS LAMINATES är även certifierade för tillverkning av brandhämmande laminat och har CE-märke för interiört och exteriört kompaktlaminat. GENTAS LAMINATES erbjuder totalt mer än 300 mönster och har mer än 20 olika ytskikt i sitt sortiment. 9

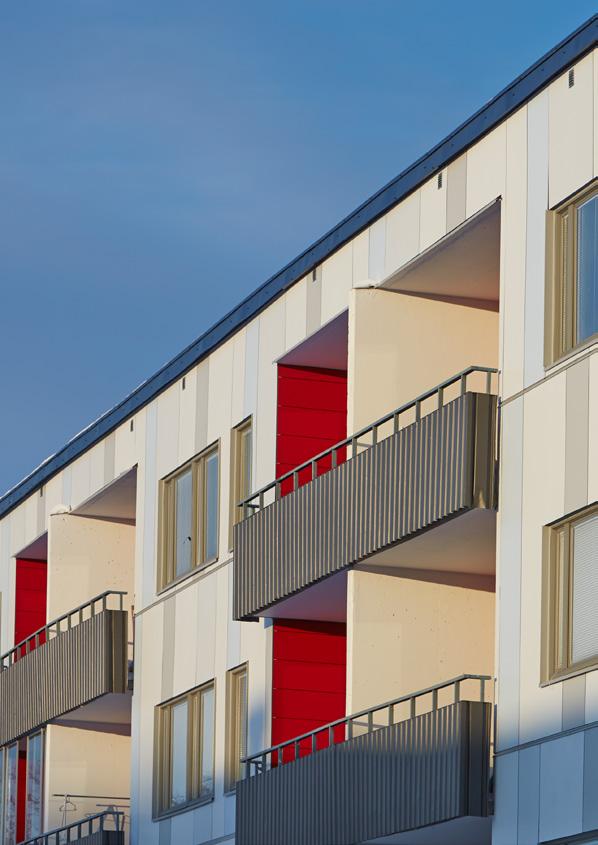

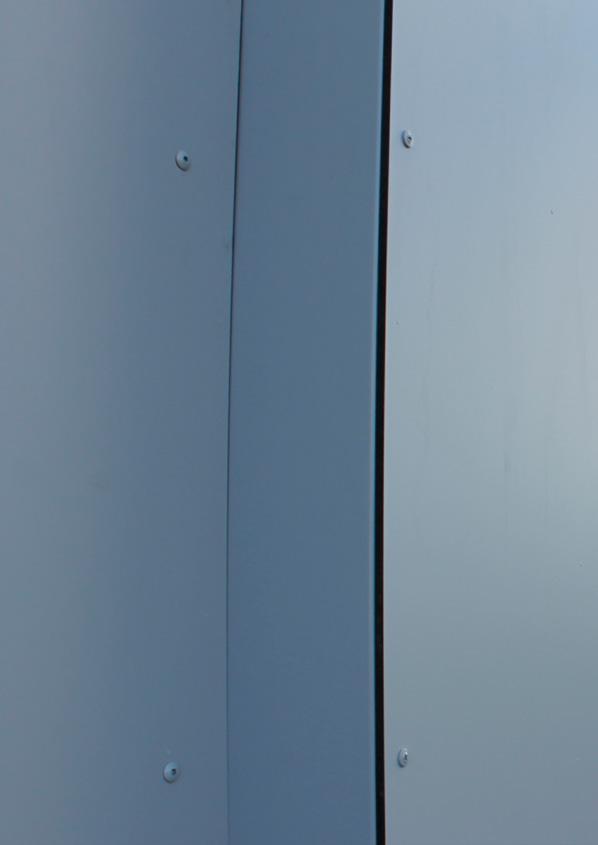

10 10 Kv. Skopföraren, Kiruna, Sverige

11 11

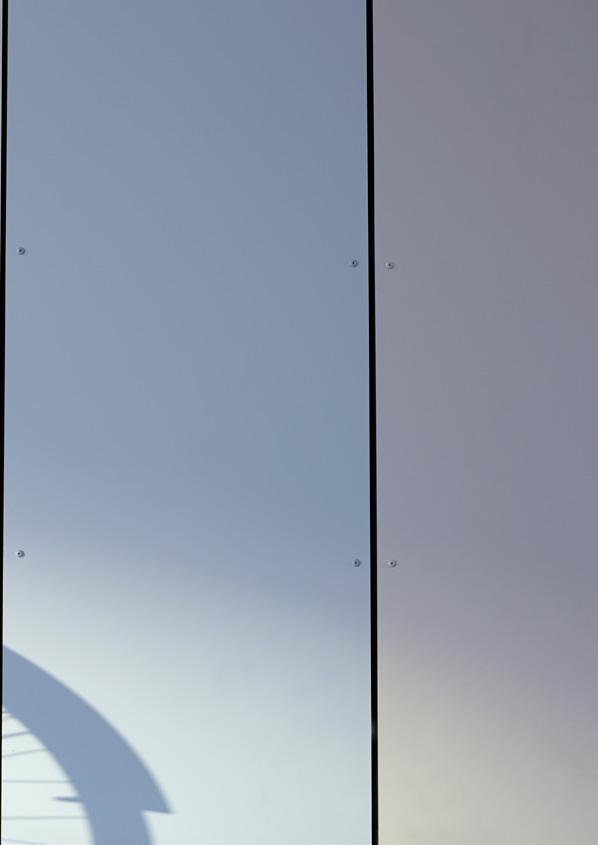

12 12 Kv. Skopföraren, Kiruna, Sverige

13 EGENSKAPER Avancerad och unik teknologi i laminatets kärna, men framförallt på ytan, utgör den stora skillnaden från andra produkter och lösningar inom fasadbeklädnad. Fasadsskivor av kompaktlaminat har många värdefulla egenskaper: 10 års garanti för färgbeständighet Produceras som standard i brandklass B-s2,d0 - kan även produceras i brandklass B-s1, d0 Produceras i enlighet med europeisk standard EN-438 Produceras efter EN-klassifikation EDS (Exterior grade, severe use, flame retardant grade) Produceras efter EN-klassifikation EDF Fasadskivorna är fria från asbest och klorid Fasadskivorna levereras med samma kulör/mönster på båda sidor Lättviktsprodukt jämfört med andra fasadlösningar Noggrant testade enligt EN Dessutom är fasadskivorna motståndskraftiga mot: Bakterier Smuts UV-strålar Slitage, slag och repor Brand och flammor Vatten, fukt och ånga Väderförhållanden och klimatförändringar 13

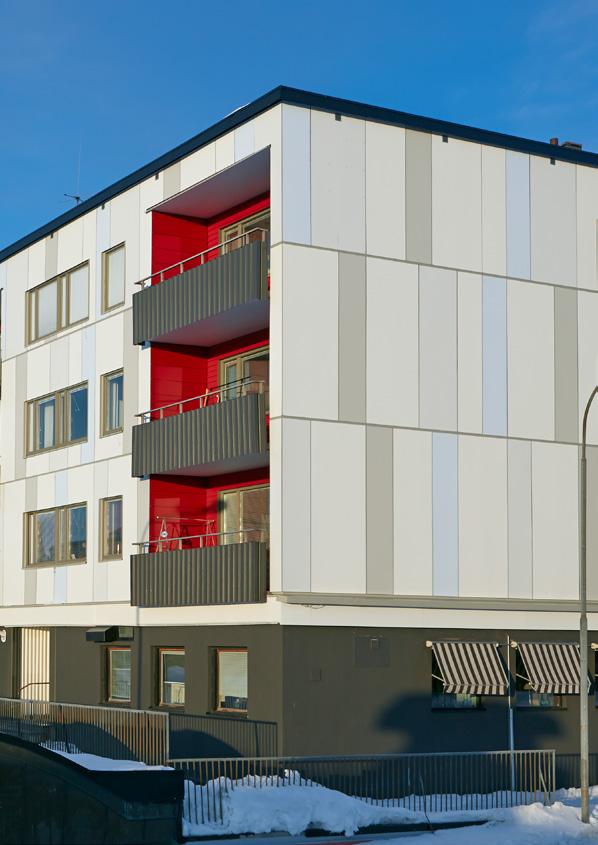

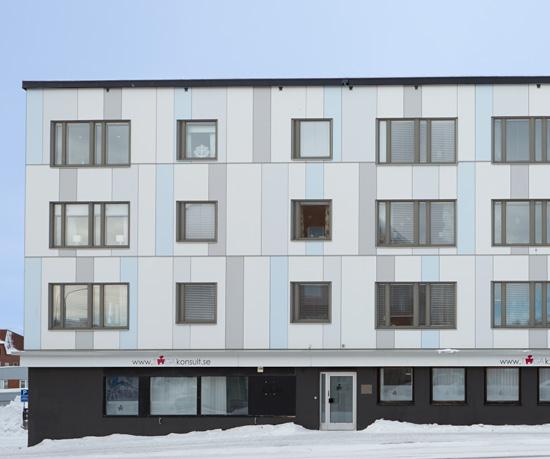

14 14 Kv. Skopföraren, Kiruna, Sverige

15 15

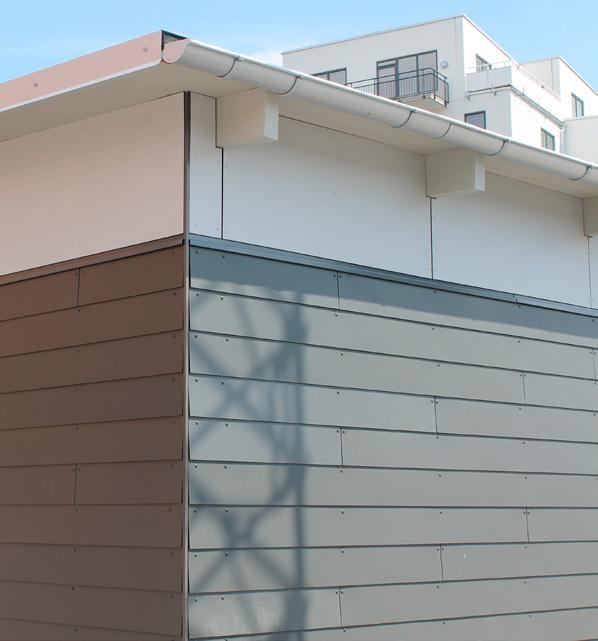

16 16 Kv. Skopföraren, Kiruna, Sverige

17 17

18 FÖRDELAR Den största styrkan med fasadskivor från LAMIPRO är som tidigare nämnts ytans egenskaper. Det finns dock flera andra stora fördelar: Enkelt att underhålla Produceras i standardformaten 1300x2800 och 1300x3050 mm Välj mellan mer än 300 färger och mönster Tjocklek från 2,5 till 20 mm Bestäm själv form, kulör och format kan skäras, fräsas och borras från fabriken Flexibel och enkel bearbetning med hårdmetallverktyg Lämpligt alternativ till element av aluminium, glas, plast och betong Ekonomiskt fördelaktigt i förhållande till teknisk funktion Enkel montering och monteringsbeskrivning Dammar ytterst lite vid bearbetning Kan deponeras utan särskilt tillstånd Samtliga ytor har samma egenskaper, även kanternas 18

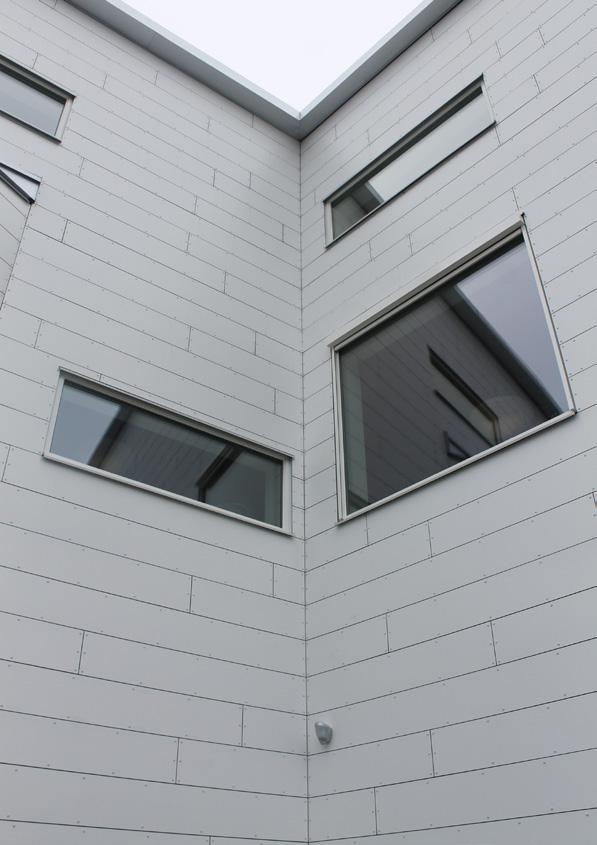

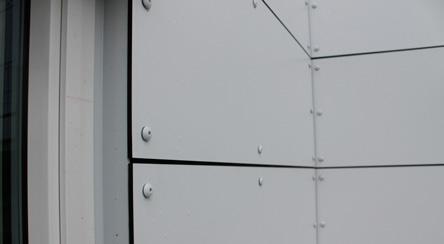

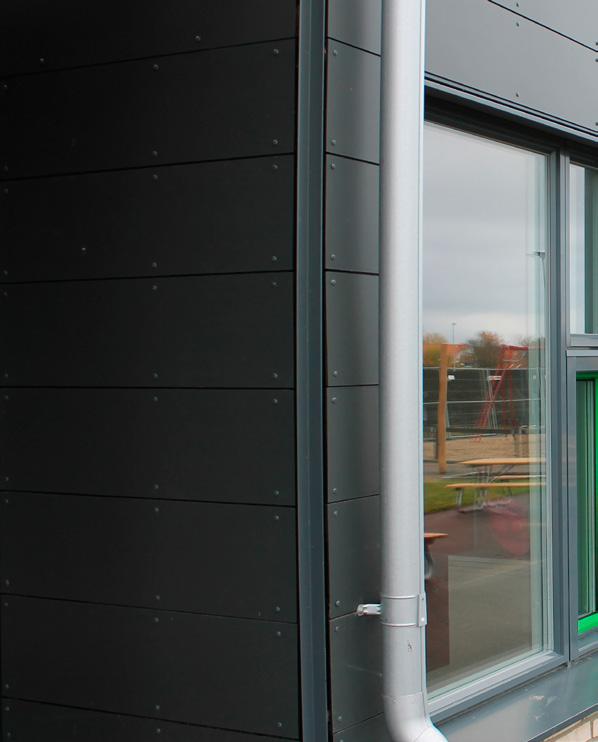

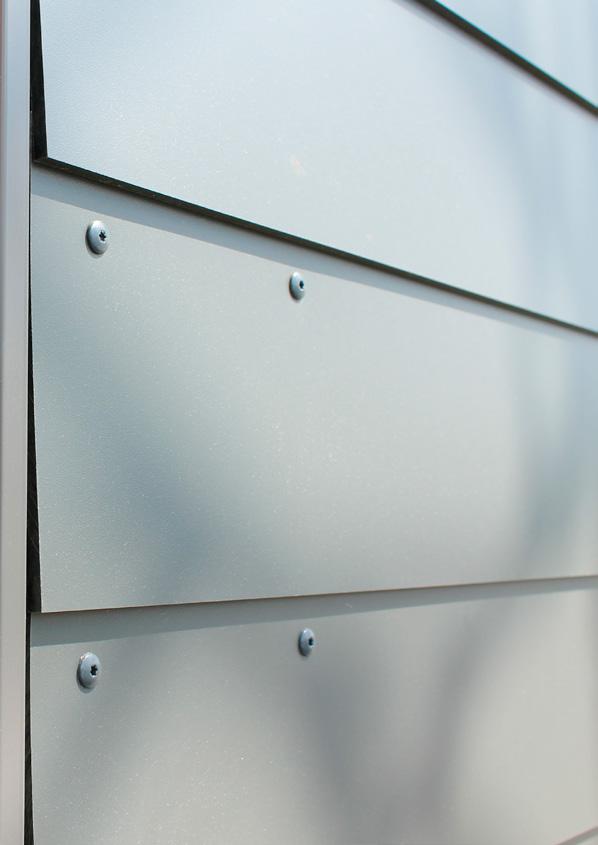

19 Högskolan, Nyköping, Sverige 19

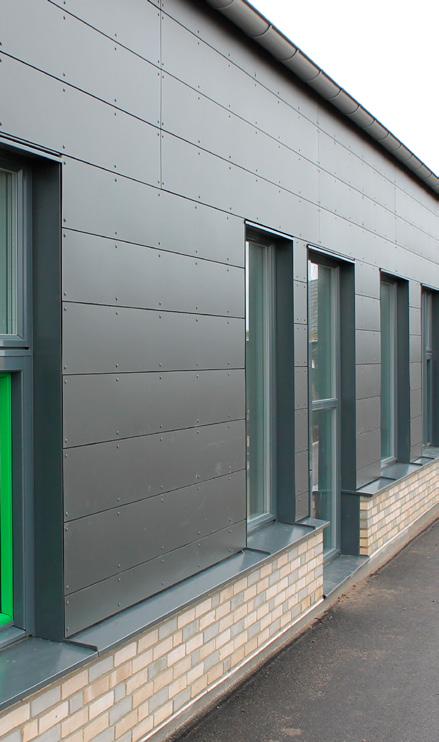

20 20 Kvarteret Bersån, Malmø, Sverige

21 GENTAS fokuserar på allra högsta kvalitet Kvarteret Bersån, Sverige 21

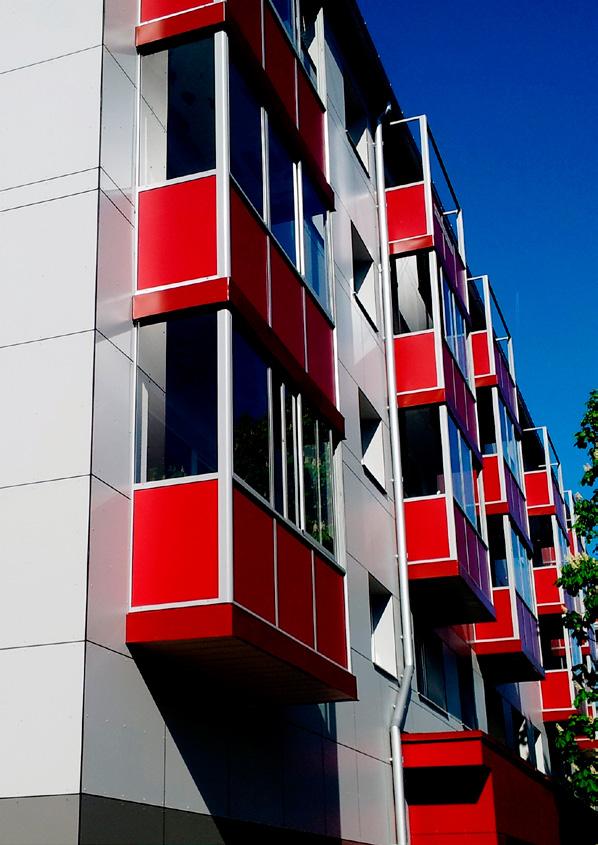

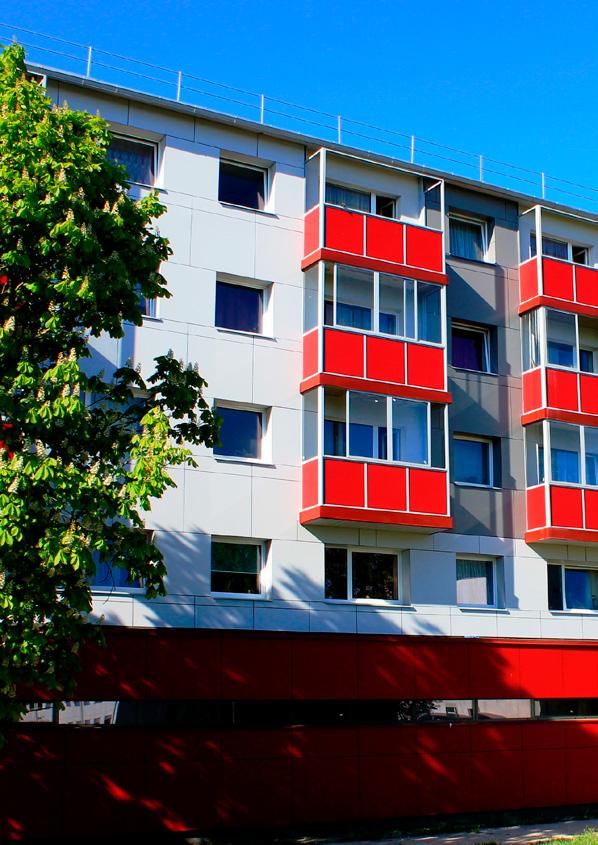

22 22 Lägenhetskomplex, Turkiet

23 10 års garanti på färgbeständighet 23

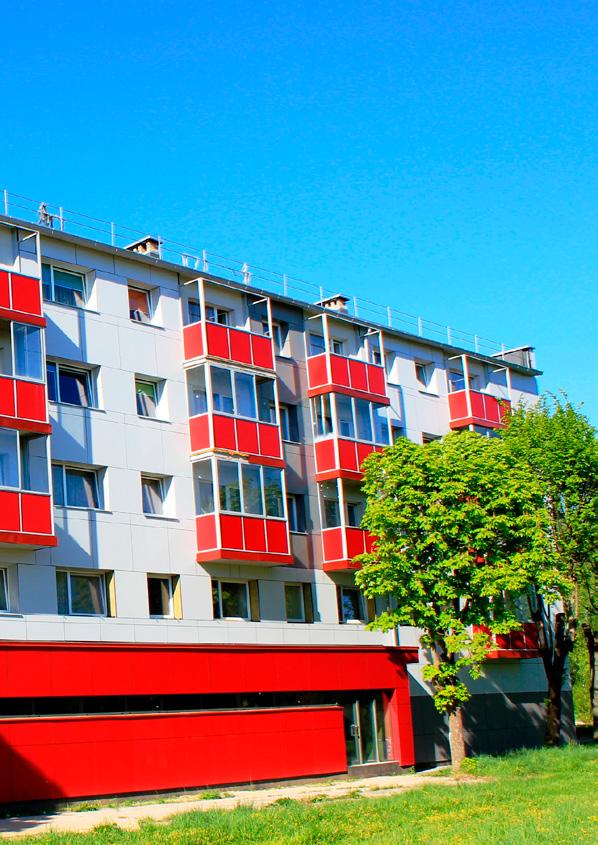

24 24 Lägenhetskomplex, Turkiet

25 MILJÖ OCH HÅLLBARHET För att säkerställa att de uppfyller gällande krav och kontinuerligt förbättrar miljöarbetet, anpassar GENTAS LAMINATE ständigt produktionsprocessen efter nya och strängare förordningar. Miljön inne i produktionsområdet skyddas kontinuerligt; alla kemiska rester behandlas effektivt inne på fabriksområdet och alla gaser från impregnering och pressmaskiner absorberas, separeras och elimineras i en särskild skrubber för rökgaskondensering. Särskilt denna sista och viktiga del av produktionsprocessen står under löpande kontroll av offentliga myndigheter. Alla underleverantörer av material till laminatproduktionen är ISO 9002-certifierade och allt kraftpapper inhandlas från FSC -certifierade producenter. (Forts. sid. 29) 25

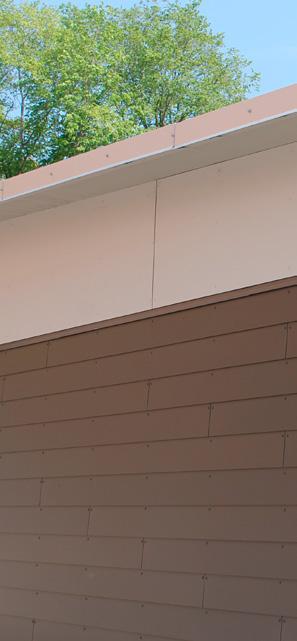

26 26 Kvarteret Solrosen, Borås, Sverige

27 27

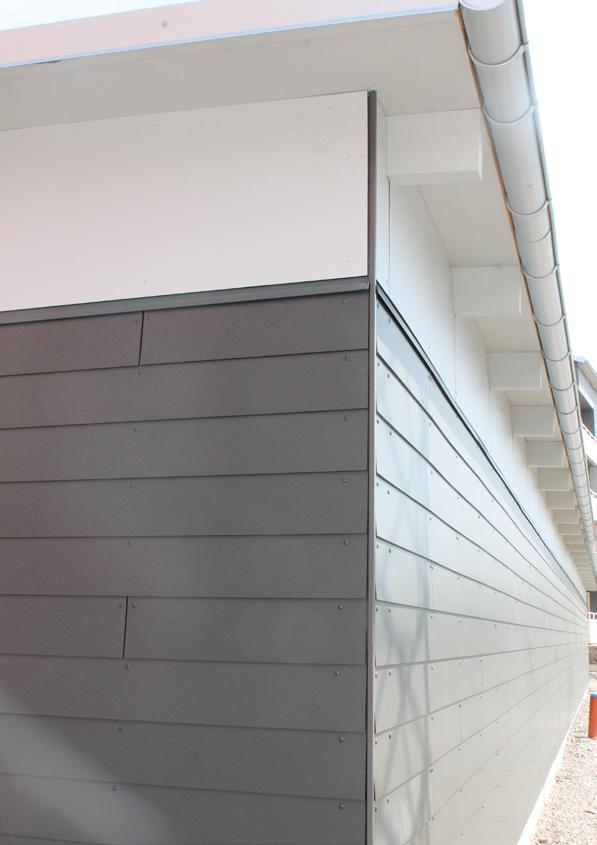

28 28 Kvarteret Solrosen, Borås, Sverige

29 MILJÖ OCH HÅLLBARHET Ca 20 % av kraftpapperet består av återvinningspapper och dekorpapperet är 100 % fritt från: Kadmium Bly Kvicksilver Som ett viktigt led i den överordnade strategin fokuserar både GENTAS LAMINATE och LAMIPRO på att kontinuerligt öka och utveckla implementeringen av miljömässiga åtgärder, som kan minimera belastningen av vår gemensamma miljö. Fasadskivorna kan köpas FSC -märkta, då båda GENTAS LAMINATE och LAMIPRO är FSC -certifierade. 29

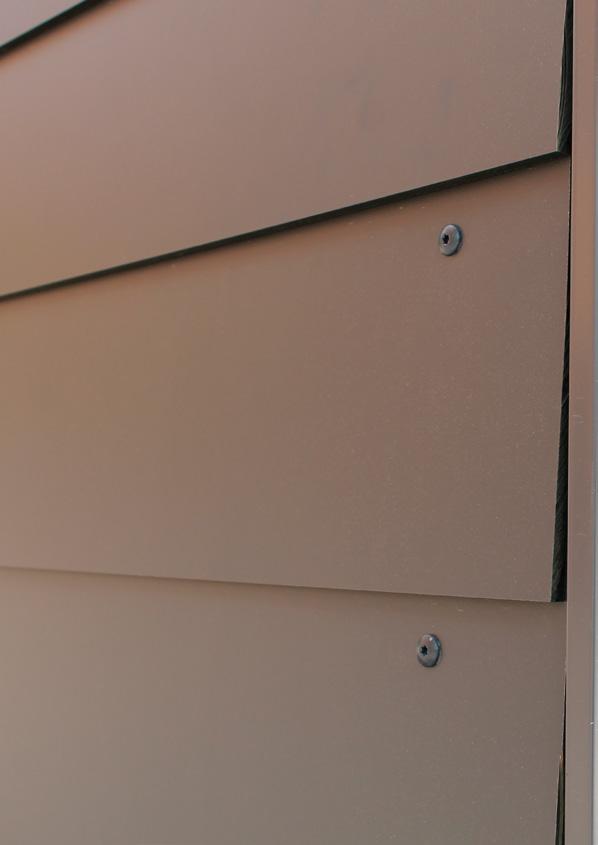

30 Produktionsprocessen hos GENTAS LAMINATE anpassas ständigt efter nya och strängare miljökrav 30 Kvarteret Solrosen, Borås, Sverige

31 31

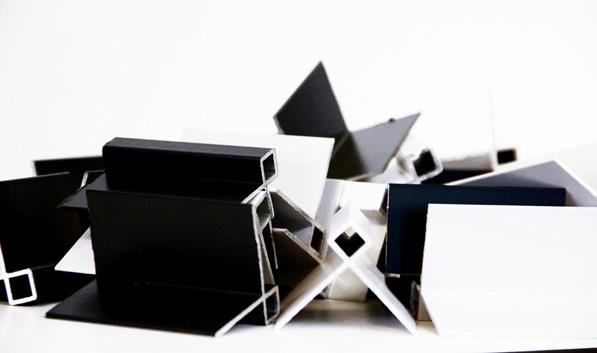

32 32 Profiler Naturanodiserade aluminiumprofiler Pulverlackerade i exteriör kvalitet Erhålles i många olika RAL-färger

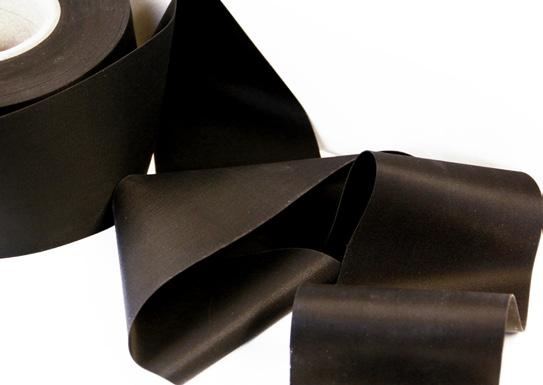

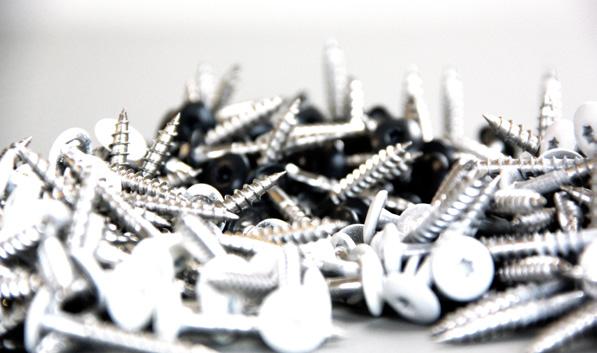

33 EPDM-band Okänslig för temperaturändringar Motståndskraftig mot mikrobiologisk nedbrytning av svamp och bakterier Mycket elastisk kan sträckas ut mer än 100 % och återgår alltid till ursprungsstorlek Har använts i byggbranschen i mer än 50 år Innehåller inga tillsatser som kan påverka andra byggmaterial Kemisk resistent påverkas inte av andra byggmaterial som t. ex. murbruk, cement, polystyren och syror Påverkas inte av vatten och fukt Miljövänlig kan återanvändas, brännas eller bortskaffas på annat sätt utan påverkan på miljön Påverkas inte av UV-strålning Förväntad livslängd överstiger 50 år Innehåller inte CFC-gaser, HCFC-gaser eller dioxiner TILLBEHÖR Skruvar Rostfria fasadskruvar (A2) med vass spets 4,8 x 33 mm Användes vid montering av kompaktlaminat Förborrning nödvändig Stor yta under huvudet för bättre tryckfördelning Levereras pulverlackerade i önskad kulör Levereras för montering på träregel som standard kan även fås för montage på stålregel 33

34 34

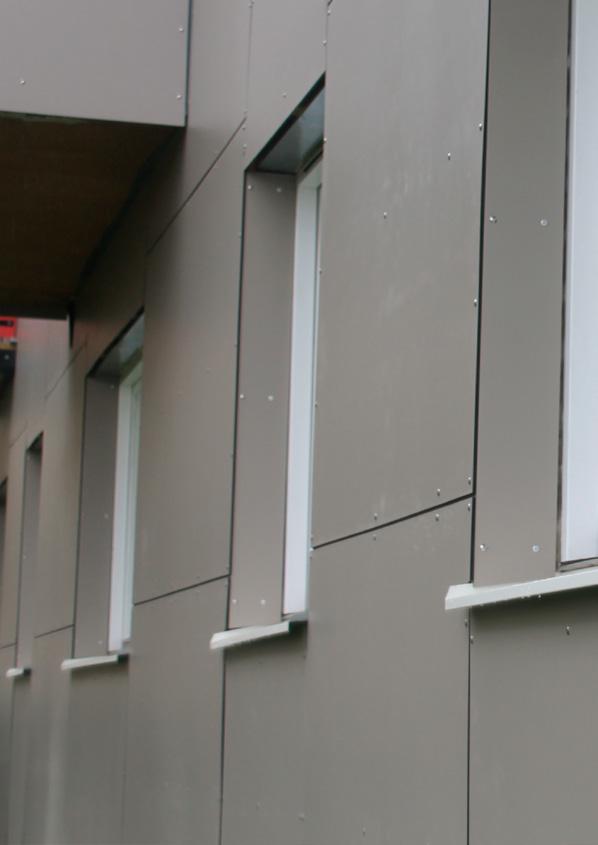

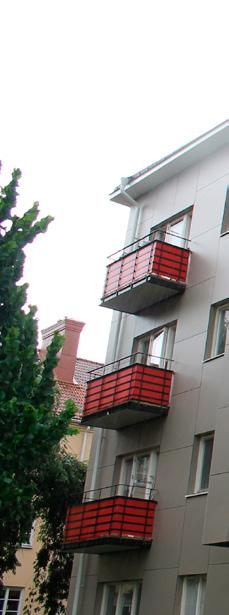

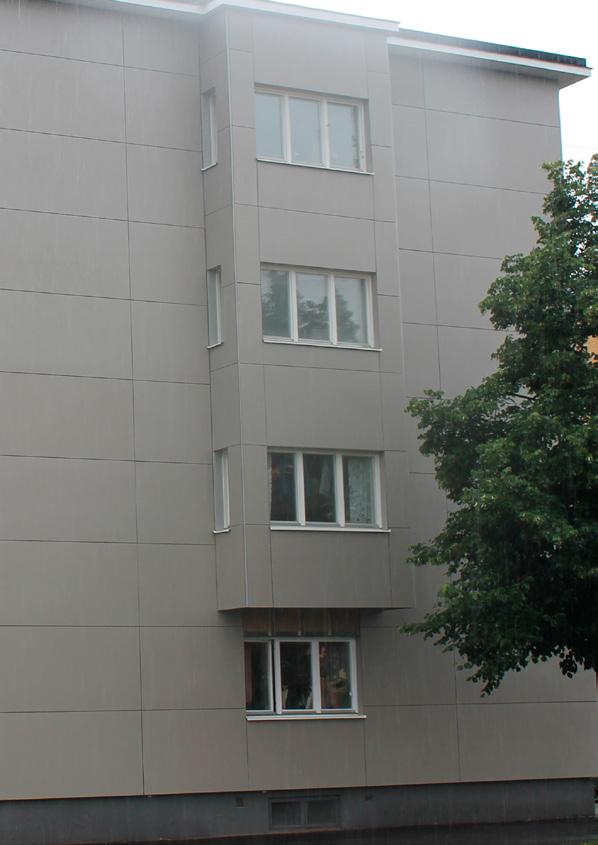

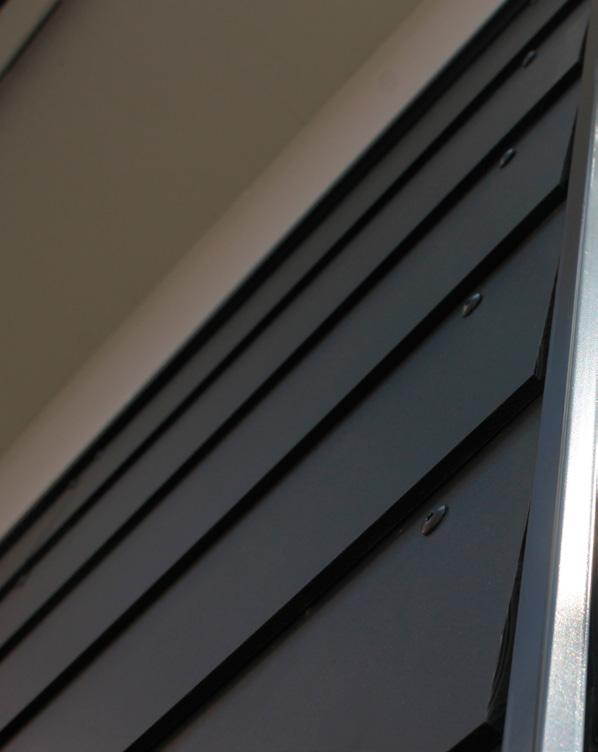

35 BRAND- & FLAMHÄMMANDE EGENSKAPER Fasadskivor i kompaktlaminat produceras som standard i brandklass B-s2,d0. Ytans brandhämmande funktion säkrar att det inte frisätts giftiga gaser, att fasadskivorna inte smälter, att det inte bildas droppar och att explosioner undgås. Dessa egenskaper bekräftas av tester utförda av världsledande institutioner. Genom en särskild process kan skivornas brand-/flamhämmande egenskaper stärkas och brandklass B-s1, d0 uppnås. Fastighet, Lindövägen, Norrköping, Sverige 35

36 36

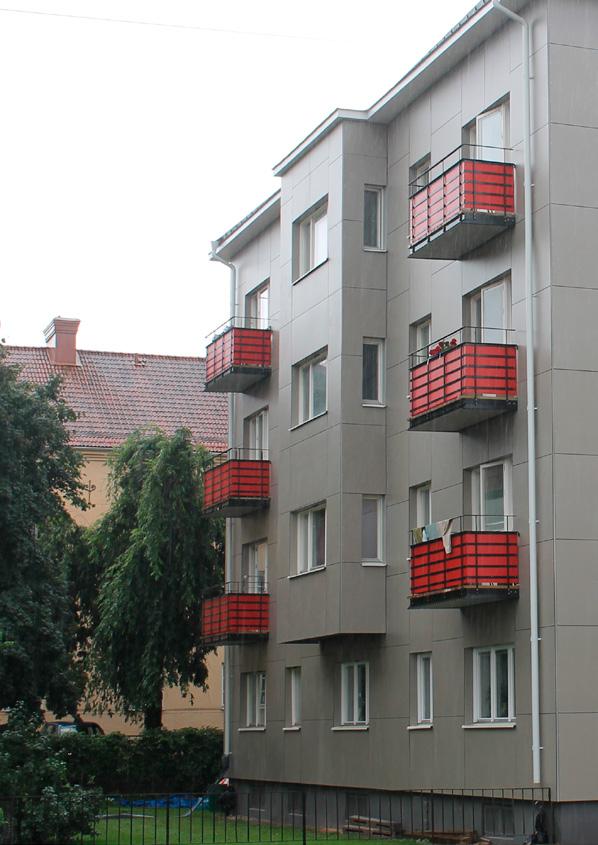

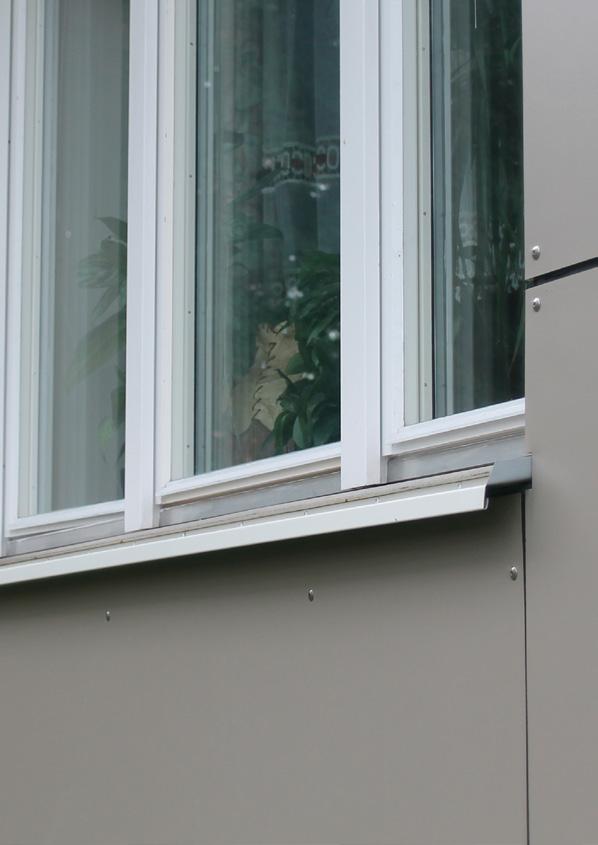

37 Fastighet, Lindövägen, Norrköping, Sverige 37

38 38

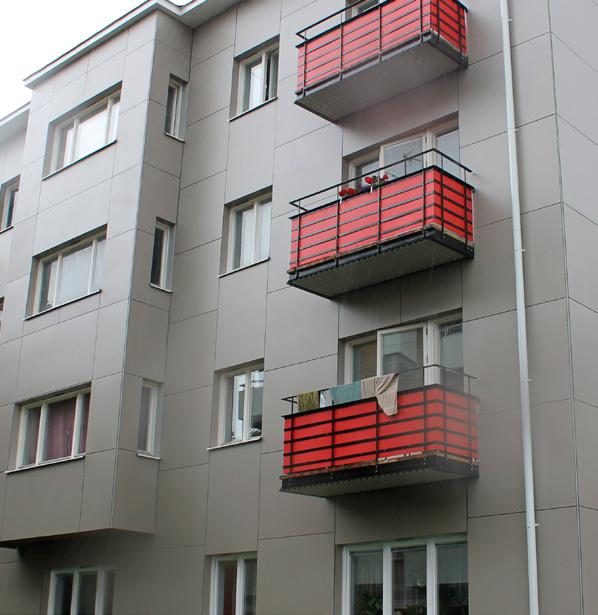

39 Fastighet, Lindövägen, Norrköping, Sverige 39

40 Färger & mönster... för inspiration LAMIPRO lagerhåller följande kulörer: vit ljusgrå antracit svart För att låta er inspireras visas på de följande sidorna ett mindre urval av de mer än 300 kulörer som LAMIPRO kan leverera Observera att de färger och mönster som visas här kan avvika från laminatets verkliga kulör/mönster.

41

42 Observera att de färger och mönster som visas här kan avvika från laminatets verkliga kulör/mönster.

43

44 Observera att de färger och mönster som visas här kan avvika från laminatets verkliga kulör/mönster.

45

46 Min. 5 mm Min. 10 mm A maks. 450 mm B. Maks. 550 mm Förvaring 1.2 g g R ekommenderade förvaringsförhållanden: grader Celsius - 45% - 65% luftfuktighet =1 2.4 = min Acklimatiseras i min. 72 timmar före montering/bearbetning N otera vänligen följande maximala avvikelse för 6 mm 1.3 fasadskivor i kompaktlaminat enligt EN 438: mm 300 mm = 48 = min Monteringspunkt 5 mm = 8 10 mm Korn 100 e mm / m mm / m min mm / m min mm / m Använd FIFO-metoden (first in first out) st 2. F örvaras vågrätt och symmetriskt staplade (max per pall). Sörj för god ventilation mm/-0mm +/- 0,4 mm 5,0 mm/m 1,5 mm/m mm / m 6. d mm / m d mm / m Monteringspunkt mm / m mm / m A maks. A 450 mm maks. 450 mm mm / m mm / m / mm / m Monteringspunkt mm B. Maks. 550 mm 1. F örvaras på pall och skyddade mot regn, snö och smuts, samt mot direkt solljus och andra värmekällor. Längd/bredd Tjocklek Kupning Rätvinklighet mm / mm / m 3.

47 d d 6.3 g 1. g 6.3 g A maks. Max 450 mm g Borrning 7.0 B. Maks. Max 550 mm B. Maks. Max 550 mm 1. Max. avstånd mellan skruvarna vid skivtjocklek 6 mm: A (vid 2 infästningar): mm B (vid 3 eller flera infästningar): 550 mm Avståndet mellan skivans kant och hålets kant skall, vid en 6 mm tjock skiva, vara minimum 20 mm eller maximalt 60 mm (C). 3. Borrens tjocklek skall vara 1,5 x skruvens diameter, så att skivorna kan röra sig. 4. Använd hårdmetallborr = 1 = = 1 = mm 300 mm OBSERVERA OM HANTERING 1. Vid hantering och bearbetning rekommenderas användning av skyddshandskar och skyddsglasögon. 2. Låt skyddsfolien sitta kvar under bearbetningen. Avlägsna skyddsfolien samtidigt på båda sidor. = 48 = Lyft skivorna rakt uppåt och dra inte skivorna mot varandra mm 300 mm = 48 = Under bearbetning och montering av fasadskivorna ska de alltid förvaras och transporteras enligt anvisningarna på sidan

48 mm 300 mm = 48 = 96 Uppskärning 1. Använd sågklinga av hårdmetall mm 300 = 8 10 = mm 48 = 2. Sågen ska ställas in på fint sågsnitt. 3. Urskärningar vid hörn avrundas till cirka Ø9. 4. Kanterna kan med fördel dövas med sandpapper eller fil = 8 10 mm 4. OBSERVERA OM HANTERING Korn Vid hantering och bearbetning rekommenderas användning av skyddshandskar och skyddsglasögon. 2. Låt skyddsfolien sitta kvar under bearbetningen. Avlägsna skyddsfolien samtidigt på båda sidor. 3. Lyft skivorna rakt uppåt och dra inte skivorna mot varandra. 4. Under bearbetning och montering av fasadskivorna ska de alltid förvaras och transporteras enligt anvisningarna på sidan

49 1. Hörn 1. Hörn avslutat med hörnprofil i aluminium Öppet hörn täckt med EPDM-band. Fogar 3. EPDM-band till lodrät fog Vågrät fog täckt med h-profil i aluminium. 10 mm 10 mm Maksimalt 600 mm Maksimalt 600 mm 10 mm 4. Maksimalt 600 mm Min. 10 mm Min. 10 mm 49

50 Min. 5 mm Min. 10 mm 1. Min. 5 mm Min. 10 mm Montering 1. Avståndet mellan fast konstruktion och skiva skall vara minst 5 mm. Avståndet mellan skivorna skall vara minst 10 mm. 2. Rekommenderat avstånd mellan reglarna är maximalt 600 mm. Vid vågräta skarvar där skarvprofil inte användes skall regel finnas bakom skivorna. Regel skall även monteras vid avslut. 3. Bakom skivorna skall det finnas en luftspalt på minst 20mm. Det får inte stängas till helt vid fönster- och dörrtillslutningar. 2. Maksimalt Max 600 mm Skivorna kan monteras på både trä- och stålregel. 3. OBSERVERA OM HANTERING 1. Vid hantering och bearbetning rekommenderas användning av skyddshandskar och skyddsglasögon. 2. Låt skyddsfolien sitta kvar under bearbetningen. Avlägsna skyddsfolien samtidigt på båda sidor. 3. Lyft skivorna rakt uppåt och dra inte skivorna mot varandra. 4. Under bearbetning och montering av fasadskivorna ska de alltid förvaras och transporteras enligt anvisningarna på sidan

51 1. Rengöring 1. Använd bomullstrasa utan slipande effekt och gör den genomblöt med vatten och hushållsrengöringsmedel. Rengör ytan med denna trasa och låt den våta ytan stå i 5 minuter. Detta upprepas totalt 3 gånger innan ytan torkas eller lämnas att lufttorka. 5 min 5 min 51

52 Egenskaper Testmetod Testvärden Gränsvärden Tjocklek DS/EN avsnitt 5 6 mm nominellt 8 mm nominellt 5,9 mm 7,8 mm 5,0 t 8,0 mm: ±0,4 mm 8,0 t 12,0 mm: ±0,5 mm Täthet ISO ,4 Min. 1,35 ± 0,05 kg/m3 Slitstyrka DS/EN avsnitt 10 EDS/EDF Startpunkt = 235 varv Slitagevärde = 400 varv Startpunkt 150 varv Slitagevärde 350 varv Reptålighet DS/EN avsnitt 25 EDS/EDF > 4 N Texturerad yta, min. 3 Slagfasthet DS/EN avsnitt 21 Test, kula m. stor diameter EDS/EDF t 6,0 mm Inga sprickor 3,5 mm 1800 mm höjd: inga sprickor, max. 10 mm Motståndskraft mot vattenånga DS/EN avsnitt 14 EDS/EDF Texturerad ytfinish Nivå 5 Min. nivå 4 Motståndskraft mot kokande vatten DS/EN avsnitt 12 EDS/EDF t 5,0 mm Texturerad ytfinish Vikt = 0,5 % Tjocklek = 0,4 % Nivå 5 Max. 2 % i vikt Max. 2 % i tjocklek Min. nivå 4 Motståndskraft vid nedsänkning i vatten 65 C, 48 timer DS/EN avsnitt 15 EDS/EDF t 5,0 mm Vikt = 1,0 % Nivå 5 Max. 5 % i vikt Missfärgning min. nivå 4 Motståndskraft mot missfärgning DS/EN avsnitt 26 EDS/EDF Grupp 1+2 Grupp 3 Nivå 5 Nivå 5 Min. nivå 5 Min. nivå 4 Planhet DS/EN avsnitt 9 EDS/EDF 6,0 mm t 10,0 mm 1,87 mm Max. 3 mm/1 m längd 52

53 TEKNISKA DATA Egenskaper Testmetod Testvärden Gränsvärden Ljusfasthet DS/EN avsnitt 27 (DS/EN ISO /2) EDS/EDF Gråskala (DS/EN A02) Nivå 5 Min. nivå 4 Motståndskraft mot UV-ljus 1500 timmar DS/EN avsnitt 28 (DS/EN ISO ) EDS/EDF Gråskala (EN A02) Kontrast Utseende Nivå 5 Nivå 5 Min. nivå 3 Min. nivå 4 Motståndskraft mot söndervittring 3000 timmar DS/EN avsnitt 29 (DS/EN ISO /2) EDS/EDF Gråskala (DS/EN A02) Kontrast Utseende Nivå 4 Nivå 4 Min. nivå 3 Min. nivå 4 Dimensionsstabilitet vid förhöjd temperatur (70 C, 90 % RH) DS/EN avsnitt 17 EDS/EDF t 5,0 mm Längd = 0,18 % Bredd = 0,36 % Längd: max. 0,3 % Bredd: max. 0,6 % Böjningsstyrka DS/EN ISO 178 EDS/EDF 114 MPa Min. 80 MPa Böjningsmodul DS/EN ISO 178 EDS/EDF 16,522 MPa Min. 9,000 MPa Brottstyrka DS/EN ISO EDS/EDF 85 MPa Min. 60 MPa Brandklassifikation DS/EN B-s2, d0 ( 6 mm HPL-EDF) Ej nödvändig Linjär termisk expansionskoefficient ASTM D C till + 30 C 6,0 x 10-6 mm/mm C Ej nödvändig 53

54 54

55 GARANTI FÖR FASADSKIVOR FRÅN LAMIPRO Garantin på fasadskivor från LAMIPRO gäller under förutsättning att anvisningarna i detta dokument följs. LAMIPROs fasadskivor är ett högtryckslaminat (HPL), som är producerat enligt EU:s standard EN 4384/6, vilket betyder att de lämpar sig för utomhusbruk. Enligt villkoren och begränsningarna i denna garanti, har LAMIPRO fulla ansvaret för fasadskivornas specifikationer i 10 år efter köpet. Garantin upphör 10 år efter ursprungligt fakturadatum. Garantin gäller inte vid skador / brister som har uppstått på grund av en eller flera av nedanstående punkter: a. Skador på fasadskivorna som uppstått på grund av fysisk påverkan. b. Felhantering, dvs annan hantering än LAMIPROs anvisningar i detta dokument. c. Fysiskt missbruk, vandalisering, påverkan av överdriven fuktighet, påverkan av extrem värme, användning av lösningsmedel eller olämpliga rengöringsmedel/ rengöringsutrustning, felaktig montering eller felaktigt underhåll. d. Monterade fasadskivor som inte motsvarar kundens förväntningar (avvikelse i kulör, fel på fasadskivan, sneda/vinda fasadskivor). e. Defekta konstruktioner eller felaktig montering. Vid reklamation, skall LAMIPRO mottaga en skriftlig reklamationsrapport som skall godkännas av GENTAS LAMINATE. Vid ersättning med nya laminatskivor, förnyas inte garantiperioden. 55
