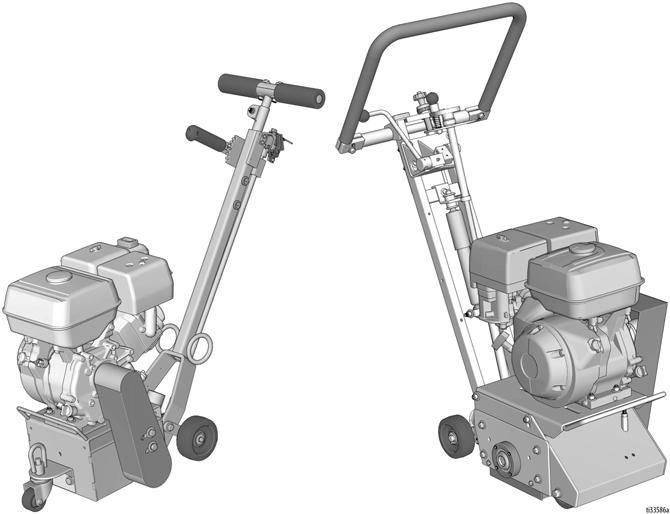

1 Drift, reparation, delar GrindLazer 3A634B SV För borttagning av material från flata horisontella betong- och asfaltsytor. Endast för yrkesmässigt bruk. Standard-serien framåtskär Modell 25M842 GrindLazer Standard DC87 G/6,5 hk, bensin Modell 25M843 GrindLazer Standard DC89 G/9 hk, bensin Pro-serien framåtskär Modell 25M846 GrindLazer Pro DC03 G/3 hk, bensin Viktiga säkerhetsanvisningar Läs alla varningar och anvisningar i denna handbok innan du använder utrustningen. Försäkra dig om att du känner till reglagen och hur man använder utrustningen på korrekt sätt. Spara dessa anvisningar. GrindLazer Standard-serien GrindLazer Pro-serien????

2 Innehållsförteckning Varningar Identifiering av komponent Modeller i GrindLazer Standard-serien Modeller i GrindLazer Pro-serien Förberedelser Styrstångsjustering (endast Pro-modeller) Motornödavstängning Montering/byte av trumma på modellerna i GrindLazer Standard-serien Montering/byte av trumma på modellerna i GrindLazer Pro-serien Vakuumsugstillbehör Drift Maskinstart Skära material Delar till skärtrumma Sluta skära material Skötsel Reparation Byte av trumma på modellerna i GrindLazer Standard-serien Byte av trumma på modellerna i GrindLazer Pro-serien Rembyte (Standard-modeller) Rembyte (Pro-modeller) Inriktning av remmar Lagerbyte (Standard-modeller) Lagerbyte (Pro-modeller) Montering av diamantsats (hög hastighet) (endast Pro-modeller) Felsökning Delar Drivenhet (25M842) Reservdelslista för drivenhet (25M842) Drivenhet (25M843) Reservdelslista för drivenhet (25M843) Styrstångsenhet (25M842 och 25M843) Reservdelslista för styrstångsenhet (25M842 och 25M843) Primär husenhet (25M842 och 25M843) Reservdelslista för primär husenhet (25M842 och 25M843) Trumhusenhet (25M842 och 25M843) Reservdelslista för trumhusenhet (25M842 och 25M843) Lager- och axelenhet (25M846) Reservdelslista för lager- och axelenhet (25M846) Bakre enhet (25M846) Reservdelslista för bakre enhet (25M846) Stötdämparenhet (25M846) Reservdelslista för stötdämparenhet (25M846) Främre enhet (25M846) Reservdelslista för främre enhet (25M846) Styrstångsenhet (25M846) Reservdelslista för styrstångsenhet (25M846) Drivenhet (25M846) Reservdelslista för drivenhet (25M846) Tekniska data Gracos standardgaranti A634B

3 Varningar Varningar Följande varningar gäller konfiguration, användning, jordning, skötsel och reparation av denna utrustning. Symbolen med ett utropstecken uppmärksammar dig på en allmän varning, och farosymbolerna hänvisar till åtgärdsspecifika risker. Läs dessa varningar när symbolerna förekommer i texten i denna handbok eller på varningsetiketter. Produktspecifika farosymboler och varningar som ej omfattas av detta avsnitt kan förekomma i texten i denna handbok när så är tillämpligt. VARNING RISK FÖR DAMM OCH SKRÄP Slipning av betong och andra ytor med utrustningen kan skapa damm som innehåller farliga ämnen. Slipning kan också detta leda till att skräp slungas omkring. För att minska risken för allvarliga skador: Hantera dammet så att tillämpliga arbetsplatsbestämmelser följs. Använd skyddsglasögon och en korrekt testad och statligt godkänd ansiktsmask som är lämplig för dammförhållandena. Använd endast utrustningen i välventilerade områden. Sliputrustning får bara användas av utbildad personal som förstår tillämpliga arbetsplatsbestämmelser. RISK ATT FASTNA OCH FARA FÖR ROTERANDE DELAR Roterande delar kan klämma och slita av fingrar och andra kroppsdelar. Håll ett behörigt avstånd från roterande delar. Använd inte utrustningen om skydd eller kåpor är avlägsnade. Bär inte lösa klädesplagg, smycken eller långt hår när utrustningen används. Stäng av strömmen innan du kontrollerar, flyttar eller utför underhållsarbete på utrustningen. RISK FÖR BRÄNNSKADA Skärande verktyg och motorn kan bli mycket varma under drift. Vidrör inte utrustningen så undviks allvarliga brännskador. Vänta tills utrustningen har kallnat helt. RISKER VID FELAKTIG ANVÄNDNING AV UTRUSTNINGEN Felaktig användning kan leda till dödsfall eller allvarliga personskador. Använd inte utrustningen när du är trött eller påverkad av droger/läkemedel eller alkohol. Lämna inte arbetsområdet medan utrustningen är igång. Stäng av all utrustning när den inte används. Kontrollera utrustningen dagligen. Reparera eller byt ut slitna eller skadade delar omedelbart och använd endast reservdelar från originaltillverkaren. Ändra eller modifiera inte utrustningen. Använd endast utrustningen för dess avsedda syfte. Ring din distributör för mer information. Barn och djur får inte vistas på arbetsområdet. Följ alla tillämpliga säkerhetsföreskrifter. Håll ett säkert driftavstånd från andra människor i arbetsområdet. Undvik rörledningar, pelare, öppningar eller andra objekt som står ut från arbetsområdet. PERSONLIG SKYDDSUTRUSTNING För att skydda dig mot svåra skador, bland annat ögonskador, inandning av damm eller kemikalier, brännskador och hörselskador, måste du bära lämplig skyddsutrustning vid användning och underhåll av maskinen och när du befinner dig inom dess arbetsområde. I skyddsutrustningen ska minst följande ingå: Skyddsglasögon Skyddsskor Handskar Hörselskydd Korrekt testad och statligt godkänd respirator lämplig för dammiga förhållanden. 3A634B 3

4 Varningar VARNING BRAND- OCH EXPLOSIONSRISK Brandfarliga ångor i arbetsområdet, t.ex. från lösningsmedel och färg, kan självantända eller explodera. Förhindra brand och explosioner: Använd endast utrustningen i välventilerade områden. Fyll inte på bränsletanken medan motorn går eller är varm. Stäng av motorn och låt den svalna. Bränsle är brandfarligt och kan antändas eller explodera om det spills på varma ytor. Håll arbetsområdet fritt från smuts, inklusive lösningsmedel, trasor och bensin. Ha en brandsläckare tillgänglig vid arbetsplatsen. RISKER MED KOLMONOXID Avgaserna innehåller giftig kolmonoxid, som är färg- och luktlös. Inandning av kolmonoxid kan leda till dödsfall. Använd inte utrustningen i slutna utrymmen. PROPOSITION 65, KALIFORNIEN Motoravgaserna från denna produkt innehåller en kemikalie som delstaten Kalifornien har vetskap om kan orsaka cancer, födelsedefekter eller andra reproduktiva skador. Denna produkt innehåller en kemikalie som delstaten Kalifornien har vetskap om kan orsaka cancer, födelsedefekter eller andra reproduktiva skador. Tvätta händerna efter användning. 4 3A634B

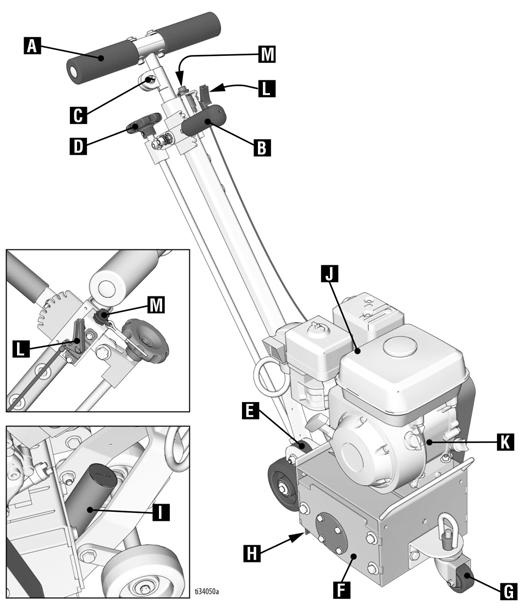

5 Identifiering av komponent Identifiering av komponent Modeller i GrindLazer Standard-serien Komponent A B C D E F G H I J K L M Styrstång Djupkopplingsspak (grovleksjustering) Låsmutter (för justering av styrstångens höjd) Ratt för trumjustering (finjusteringar) Fast framhjul (tillval) Trumåtkomstpanel Fjädrande framhjul Dammkjol Vakuumport Motor Motorströmbrytare Gasreglage Motornödavstängning 3A634B 5

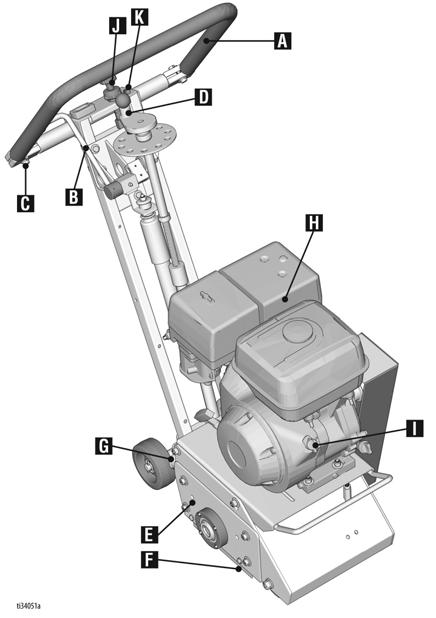

6 Identifiering av komponent Modeller i GrindLazer Pro-serien Komponent A B C D E F G H I J K Styrstång Trumkopplingsspak Bultar för justering av styrstången Ratt för trumjustering Trumåtkomstpanel Dammkjol Vakuumport Motor Motorströmbrytare Gasreglage Motornödavstängning 6 3A634B

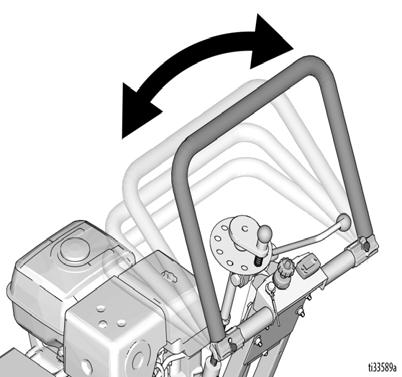

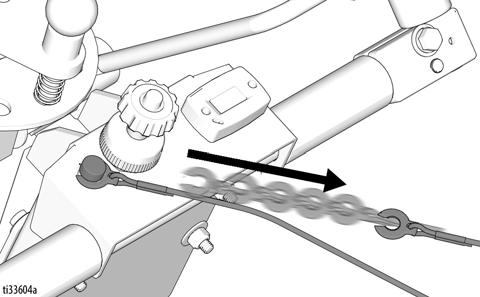

7 Förberedelser Förberedelser Styrstångsjustering (endast Pro-modeller) att trycka på motornödavstängningen. Styrstången är försedd med ett vibrationsdämpande material med hög densitet för att operatören ska bli mindre trött när utrustningen används. Följ dessa steg för att justera styrstången till ett nytt läge för operatörer med olika kroppslängd:. Lossa bultarna på båda sidor av styrstången med en 9/6 tums (4 mm) skruv- eller hylsnyckel tills styrstången rör sig fritt. 2. Stå bakom maskinen och knacka lätt på styrstången till önskat läge. 3. Dra åt bultarna igen till in-lb (29 34 Nm) för att låsa styrstången i läget. OBS! Använd aldrig utrustningen med lös styrstång. Bultarna ska dras åt hårt för att säkerställa att styrstången är fastlåst i önskat läge. Montering/byte av trumma på modellerna i GrindLazer Standard-serien Normal användning kräver regelbunden inspektion av trumman och det kan bli nödvändigt att byta ut den. Tidpunkten för byte varierar beroende på användningen och belastningsfaktorerna. Nödvändiga verktyg:. 7 mm hyls- eller skruvnyckel 2. Gummiklubba Motornödavstängning I händelse av ett fel eller en olycka (t.ex. att maskinoperatören ramlar eller tappar fotfästet) är GrindLazer utrustad med en motornödavstängning med lina. Fäst änden på linan vid operatörens bälte eller handled och tryck klämman på plats på knappen genom att lyfta överdelen på motornödavstängningen och föra in klämman i mellanrummet. Om operatören hamnar för långt från maskinen dras linan bort från knappen och maskinen stannar. Motorn kan även stängas av genom Undvik personskador p.g.a. oväntad start genom att koppla från tändstiftskabeln innan du utför service på enheten.. Höj trumkopplingsspaken till läget upp så att skärtrumman inte är i kontakt med marken. 3A634B 7

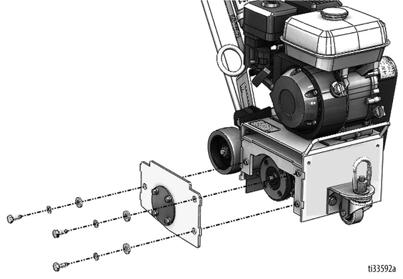

8 Förberedelser 2. Avlägsna de tre insexskruvarna från trumåtkomstpanelen med hjälp av hyls- eller skruvnyckeln på 7 mm. 3. Avlägsna trumåtkomstpanelen (eventuellt krävs gummiklubban för att få loss den). 4. Skjut ut trumenheten (den är tung så var försiktig). 2. Gummiklubba. Undvik personskador p.g.a. oväntad start genom att koppla från tändstiftskabeln innan du utför service på enheten.. Höj trumkopplingsspaken till läget upp så att skärtrumman inte är i kontakt med marken. 5. När skärtrumman har avlägsnats tar du den till en arbetsbänk för montering. a. Inspektera skärens, distansbrickornas, axlarnas, bussningarnas och trummans skick. 6. Innan du sätter tillbaka trumman på sexkantsaxeln: a. Kontrollera att alla lager är i gott fungerande skick. b. Avlägsna smuts och ansamlat material från insidan av drivningsvagnen och trumman. 2. Avlägsna de fyra insexskruvarna från trumåtkomstpanelen med hjälp av hyls- eller skruvnyckeln (9/6 tum). 3. Avlägsna trumåtkomstpanelen (eventuellt krävs gummiklubban för att få loss den). 4. Skjut ut trumenheten (den är tung så var försiktig). c. Smörj alla metallkontakter. 7. Rikta in och skjut tillbaka trumman på sexkantsaxeln. 8. Sätt tillbaka trumåtkomstpanelen (lyft upp och lås den på plats) över sexkantsaxeln och säkra maskinvaran. OBS! En extra trumma fylld med skär rekommenderas för snabbt byte på arbetsplatsen. Montering/byte av trumma på modellerna i GrindLazer Pro-serien Normal användning kräver regelbunden inspektion av trumman och det kan bli nödvändigt att byta ut den. Tidpunkten för byte varierar beroende på användningen och belastningsfaktorerna. Nödvändiga verktyg: 5. När skärtrumman har avlägsnats tar du den till en arbetsbänk för montering. a. Inspektera skärens, distansbrickornas, axlarnas, bussningarnas och trummans skick. 6. Innan du sätter tillbaka trumman på sexkantsaxeln: a. Kontrollera att alla lager är i gott fungerande skick.. Hyls- eller skruvnyckel (9/6 tum). 8 3A634B

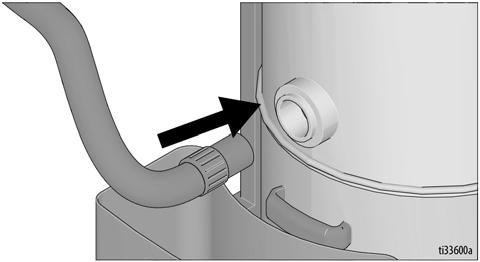

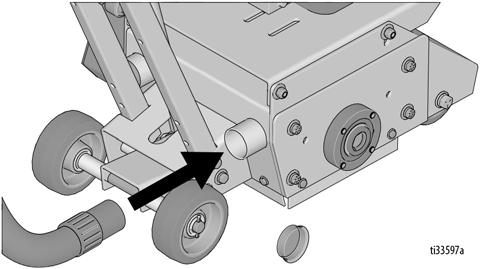

9 Förberedelser b. Avlägsna smuts och ansamlat material från insidan av drivningsvagnen och trumman. c. Smörj alla metallkontakter. Vakuumsugstillbehör. Anslut vakuumslangen till vakuumporten om du använder en vakuumsug. 7. Rikta in och skjut tillbaka trumman på sexkantsaxeln. 8. Sätt tillbaka trumåtkomstpanelen (lyft upp och lås den på plats) över sexkantsaxeln och säkra maskinvaran. OBS! En extra trumma fylld med skär rekommenderas för snabbt byte på arbetsplatsen. 2. Fäst vakuumslangen på inloppsporten på cyklonavskiljaren (tillval) eller vakuumsugen. 3A634B 9

10 Drift Drift Om motorn inte startar Kontrollera motorn avseende rätt bensinnivå. Kontrollera tändstiftet. Se till att hylsområdena är rena och fria från skräp och att rätt mellanrum är inställt. Byt ut vid behov. Starta inte maskinen när trumman har kontakt med marken. Det kan göra att operatören förlorar kontrollen över maskinen, vilken kan leda till skador på egendom och/eller personskador. Maskinstart Gör följande innan du startar motorn: Läs och förstå motorhandboken. Se till att alla skydd är på plats och ordentligt fastsatta. Vrid motorströmbrytaren framtill på motorn till läget On. Motorn kan ha tippat bakåt. Om så är fallet tappar du av oljan efter det att du tagit bort tändstiftet. Se motorhandboken om motorn fortfarande inte startar. Motorn kommer inte att starta om inte klämman till motoravstängningen med lina sitter säkert på plats. OBS! Det går att flytta maskinen när motorn är avstängd eftersom det inte finns några hjulbromsar. Se till att alla mekaniska fästen är ordentligt fastsatta. Inspektera om det finns skador på motorn och utvändiga ytor. Använd rätt skär för varje jobb. Se till att trumman är balanserad och att rätt antal, storlek och typ av skärhjul används. Se till att trumåtkomstpanelen är låst och säkrad. Inspektera arbetsområdet efter rör, pelare, inlägg eller andra objekt som sticker upp från arbetsytan. Undvik dessa föremål under drift. Öppna bränsleavstängningen på bensintanken och placera därefter gasreglagets spak i läget snabb tomgång. Stäng choken. Ställ motorströmbrytaren i läget ON. Dra i startsnöret. Öppna choken när motorn har startat. Ställ in önskat varvtal. 0 3A634B

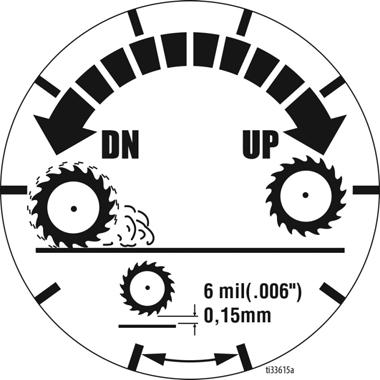

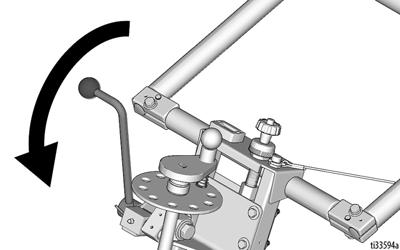

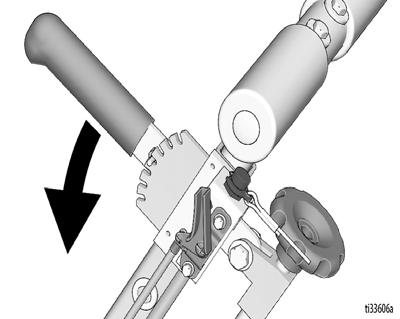

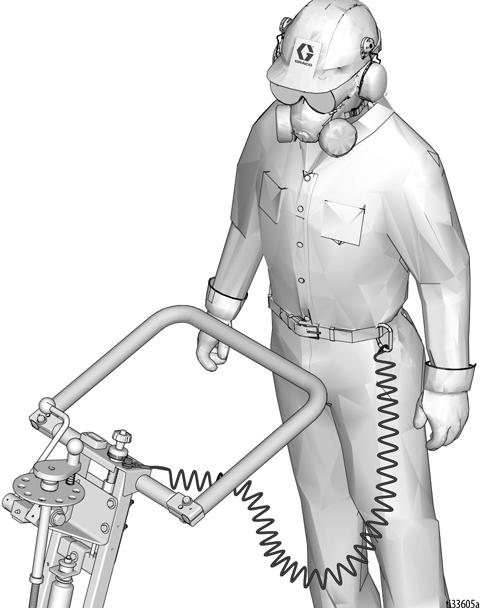

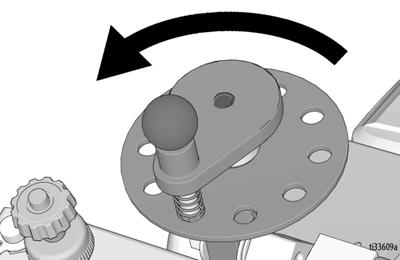

11 Drift Skära material 4. Skjut motorns gasreglage till önskad inställning. Håll ett säkert driftavstånd från andra människor i arbetsområdet. Undvik rör, pelare, öppningar eller andra objekt som sticker fram i arbetsområdet. Testkör trumman utan att skären vidrör ytan innan underlag tas bort. Om det förekommer kraftiga vibrationer måste du ombalansera skärens inställning, kontrollera skicket på lagren och/eller se till att trumåtkomstpanelen är säkrad. 5. Standardmodeller Lossa trumkopplingsspaken och justera till ett läge där trumman nästan vidrör marken.. Starta motorn, se sidan Vrid på vakuumet, om du använder en vakuumsug. 3. Anslut sladden till motornödavstängningen till operatören. Pro-modeller Sänk trumkopplingsspaken till det nedre läget. 6. Rotera trummans justeringsratt tills trumman kommer i kontakt med ytan och du når önskat djup. OBS! Det kan vara nödvändigt att göra flera testskärningar för att ställa in önskat skärdjup. 3A634B

12 Drift OBS! Om du skulle vilja tippa maskinen, tippa den alltid framåt. Om maskinen vid något tillfälle tippas bakåt översvämmas tändstiftet av olja och motorn kan skadas. OBS! På hårdare ytor kan det vara bäst att göra flera passeringar i steg om 0,8 mm (/32 tum) för att uppnå önskat djup. Säkerställ att trumman är placerad så att endast skärens spetsar träffar ytan och att trumenheten aldrig kommer i kontakt med underlaget. Endast skärens spetsar ska träffa ytan. Trumman tål inte kontakt med underlaget. Om kontakten med den yta som ska tas bort går för djupt leder det till att skären, axlarna, trumman och andra komponenter slits ut i förtid. Rätt djupinställning indikeras av relativt lite maskinvibrationer. Att skära för djupt får bara negativa följder. Försök att avlägsna material i flera passeringar i stället för en, djup passering. Flera tester kommer att visa den bästa, mest lämpliga skäreffekten. Flytta maskinen framåt, bakåt och/eller i cirklar enligt ett mönster för att uppnå önskad ytfinish. OBS! Att köra maskinen över ytan i många riktningar kan hjälpa till att skapa önskvärda ytmönster, liksom att vrida handratten uppåt eller nedåt. Efter några timmars övning blir operatören bekväm med maskinen och bör kunna avlägsna material snabbare med bättre resultat. OBS! Motorn ska inte ansträngas. Kör motorn i full hastighet och justera hastigheten framåt så att den passar för det arbete som utförs. Hårdare cementytor måste skäras i långsammare takt än asfalt och andra mjukare ytor. Delar till skärtrumma RISK FÖR BRÄNNSKADA Undvik att röra eller hantera trumman efter bruk innan den har kylts ner helt. Olika trumkonfigurationer kan användas för olika applikationer. Gå till för anvisningar om hur man monterar olika trumkonfigurationer. Karbidslagskärarenhet Justera gradvis djupet för att ta bort märklinjer (minimal mängd belagd yta ska tas bort). Karbidfräsmaskinskärarenhet Bästa resultat för djupa skärningar uppnås genom att göra flera grunda passeringar. En enskild passering bör inte vara djupare än 0,8 mm (/32 tum), annars kan stänger och skär skadas. Diamantbladenhet (endast GrindLazer Pro-modeller) Diamantblad är utformade att kylas ner av luftflödet runt bladen. Lyft bladet från skärningen var 0:e till 5:e sekund för att förhindra överhettning, vilket skulle kunna skada bladen. Kör sedan med full hastighet i flera sekunder. OBS! Varje steg på trummans justeringsratt (D) ger en skillnad i djup på 0,5 mm (0,006 tum) för skärtrumman. 2 3A634B

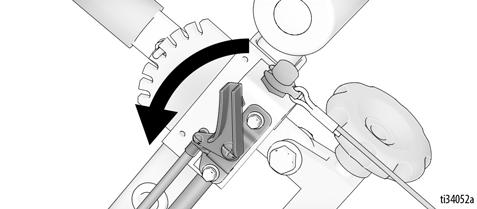

13 Drift Sluta skära material. Höj trumkopplingsspaken så att trumman inte är i kontakt med marken. 2. Skjut motorns gasreglage till den låga inställningen. 3. Tryck ned motornödavstängningen och vrid motorns strömbrytare till OFF. 4. Rengör hela utsidan på maskinen sedan den har svalnat. Kontrollera om det finns slitna eller skadade delar och utför allt erforderligt Skötsel på sidan 4. 3A634B 3

14 Skötsel Skötsel Undvik att röra motorn och trumman efter användning tills de helt kylts ner. Undvik oväntad start genom att koppla ifrån tändstiftskabeln innan du utför service på enheten. Följande steg bör vidtas för att upprätthålla korrekt drift och GrindLazers livslängd. INNAN DRIFT: Kontrollera visuellt hela enheten efter skador eller lösa kopplingar. Kontrollera motoroljan (se motorhandboken). Kontrollera trumbussningar och skär. Kontrollera trumman för ojämnt slitage. Smörj hjullagren. Inspektera och byt ut trummans bussningar och axlar. VID BEHOV: Kontrollera drivremmen och dess spänning och dra åt eller byt ut vid behov. Se motorhandboken för mer information om underhåll av motorn. DAGLIGEN: Kontrollera alla fästen och dra åt dem på nytt. Ta bort damm och smuts från enhetens utsida (använd INTE högtryckstvätt eller annan högtrycksrengöringsutrustning). Kontrollera dammkjolar beträffande skador. Reparera eller byt ut skadade kjolar för att se till att damm och skräp innesluts. Kontrollera motorns oljenivå och fyll på vid behov på. Kontrollera och fyll på bensin. Ta bort locket på luftfiltret och gör ren insatsen. Byt ut insatsen om nödvändigt. Reservdelar kan köpas hos närmaste återförsäljare. Pro-modeller: Smörj kamspaken och det nedre länksystemet. EFTER DE FÖRSTA 20 DRIFTTIMMARNA: Tappa ur motoroljan och fyll på med ny olja. Se motorhandboken för korrekt viskositet. VAR DRIFTTIMMA: Byt motorolja (se motorhandboken). 4 3A634B

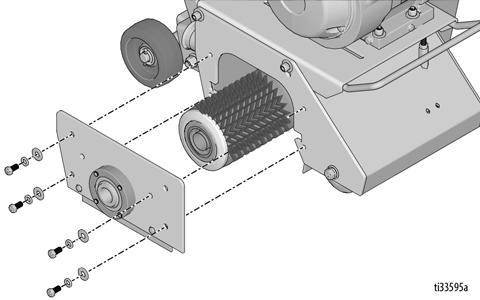

15 Reparation Reparation Byte av trumma på modellerna i GrindLazer Standard-serien 4. Skjut ut trumenheten (den är tung så var försiktig). Normal användning kräver regelbunden inspektion av trumman och det kan bli nödvändigt att byta ut den. Tidpunkten för byte varierar beroende på användningen och belastningsfaktorerna. Nödvändiga verktyg:. Hyls- eller skruvnyckel (7 mm). 2. Gummiklubba. Undvik personskador p.g.a. oväntad start genom att koppla från tändstiftskabeln innan du utför service på enheten.. Höj trumkopplingsspaken till läget upp så att skärtrumman inte är i kontakt med marken. 5. När skärtrumman har avlägsnats tar du den till en arbetsbänk för montering. a. Inspektera skärens, distansbrickornas, axlarnas, bussningarnas och trummans skick. 6. Innan du sätter tillbaka trumman på sexkantsaxeln: a. Kontrollera att alla lager är i gott fungerande skick. b. Avlägsna smuts och ansamlat material från insidan av drivningsvagnen och trumman. c. Smörj alla metallkontakter. 7. Rikta in och skjut tillbaka trumman på sexkantsaxeln. 8. Sätt tillbaka trumåtkomstpanelen (lyft upp och lås den på plats) över sexkantsaxeln och säkra maskinvaran. 2. Avlägsna de tre insexskruvarna från trumåtkomstpanelen med hjälp av hyls- eller skruvnyckeln på 7 mm. 3. Avlägsna trumåtkomstpanelen (eventuellt krävs gummiklubban för att få loss den). OBS! En extra trumma fylld med skär rekommenderas för snabbt byte på arbetsplatsen. Byte av trumma på modellerna i GrindLazer Pro-serien Normal användning kräver regelbunden inspektion av trumman och det kan bli nödvändigt att byta ut den. Tidpunkten för byte varierar beroende på användningen och belastningsfaktorerna. Nödvändiga verktyg:. Hyls- eller skruvnyckel (9/6 tum). 2. Gummiklubba. 3A634B 5

16 Reparation b. Avlägsna smuts och ansamlat material från insidan av drivningsvagnen och trumman. Undvik personskador p.g.a. oväntad start genom att koppla från tändstiftskabeln innan du utför service på enheten.. Höj trumkopplingsspaken till läget upp så att skärtrumman inte är i kontakt med marken. c. Smörj alla metallkontakter. 7. Rikta in och skjut tillbaka trumman på sexkantsaxeln. 8. Sätt tillbaka trumåtkomstpanelen (lyft upp och lås den på plats) över sexkantsaxeln och säkra maskinvaran. OBS! En extra trumma fylld med skär rekommenderas för snabbt byte på arbetsplatsen. Rembyte (Standard-modeller) Normalt slitage kan göra att det blir nödvändigt att spänna eller byta ut remmar. Tidpunkten för byte varierar beroende på användningen och belastningsfaktorerna för remmarna. 2. Avlägsna de fyra insexskruvarna från trumåtkomstpanelen med hjälp av hyls- eller skruvnyckeln (9/6 tum). 3. Avlägsna trumåtkomstpanelen (eventuellt krävs gummiklubban för att få loss den). 4. Skjut ut trumenheten (den är tung så var försiktig). Bytet är enkelt och kräver endast ett fåtal handverktyg.. Skruvnycklar (7 mm). 2. Hyls- eller skruvnyckel (/2 tum). 3. Hyls- eller skruvnyckel (3 mm). 4. Gummiklubba. Undvik personskador p.g.a. oväntad start genom att koppla från tändstiftskabeln innan du utför service på enheten.. Se till att trumåtkomstpanelen är monterad. Detta säkerställer att drivändarna är i rätt position för underhåll. 5. När skärtrumman har avlägsnats tar du den till en arbetsbänk för montering. 2. Rengör maskinens yttre så att du kan hitta alla de rätta delarna. a. Inspektera skärens, distansbrickornas, axlarnas, bussningarnas och trummans skick. 6. Innan du sätter tillbaka trumman på sexkantsaxeln: a. Kontrollera att alla lager är i gott fungerande skick. 6 3A634B

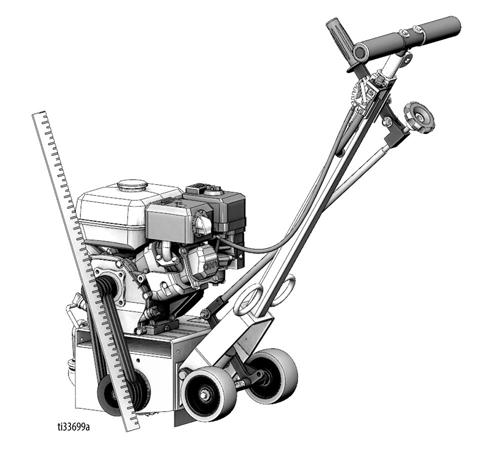

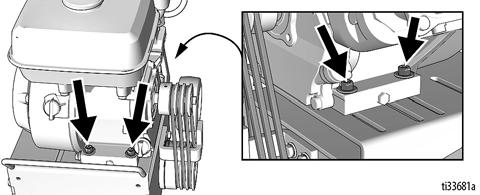

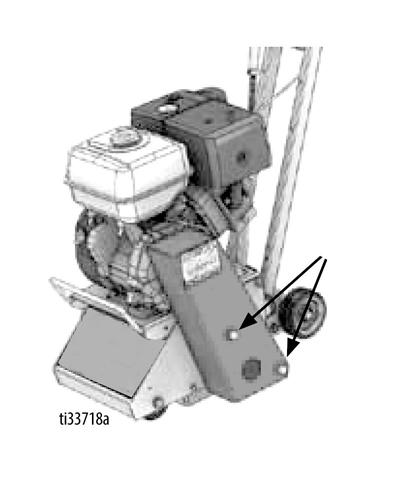

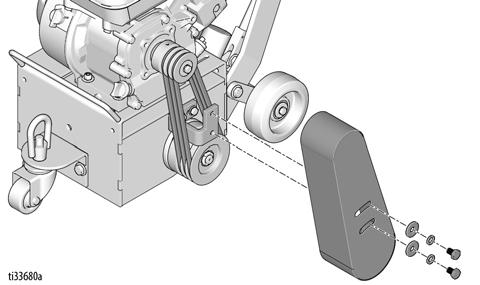

17 Reparation 3. Använd en hyls- eller skruvnyckel (7 mm) och avlägsna de två insexbultarna som håller fast remkåpan på sidan av maskinen. Avlägsna kåpan och lägg den åt sidan. OBS! Det kan bli nödvändigt att ta bort remskyddets stödfäste för att få riktlinjalen plan på remskivorna. Gör detta med hjälp av en hyls- eller skruvnyckel (3 mm). 4. Använd hyls- eller skruvnyckeln (/2 tum) och lossa (avlägsna inte) de fyra nylockmuttrarna som låser fast motorn tills motorns glider fritt. 8. Bekräfta att remskivorna är korrekt inriktade, dra fast allting och kontrollera remskivornas inriktning en sista gång. 5. Skjut motorn tillräckligt långt bak för att kunna avlägsna och byta ut remmarna efter behov. 6. Rulla den nya remmen på ett spår i taget på både den övre och nedre remskivan. 7. Använd riktlinjalen och lägg den över den nedre remskivans framsida och mot den övre remskivan. De ska vara rakt ovanför varandra för att säkerställa lång livslängd för remmarna. Om det krävs justering riktar du in remmen innan den spänns. 3A634B 7

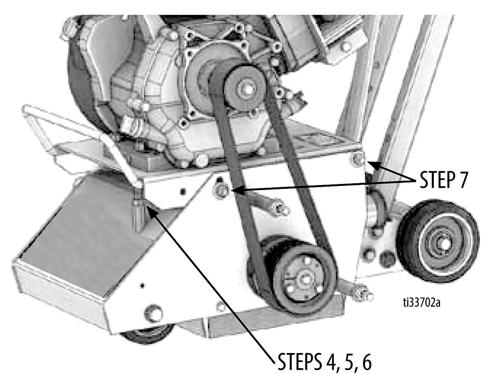

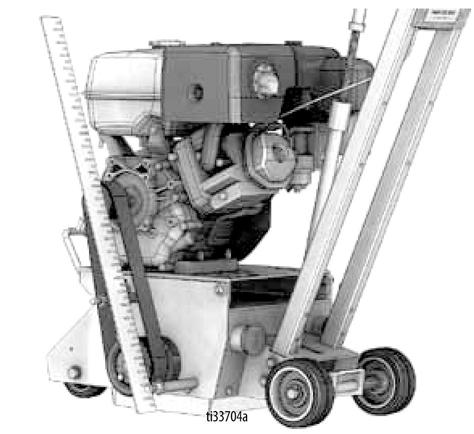

18 Reparation Rembyte (Pro-modeller) Normalt slitage kan göra att det blir nödvändigt att spänna eller byta ut remmar. Tidpunkten för byte varierar beroende på användningen och belastningsfaktorerna för remmarna. Bytet är enkelt och kräver endast ett fåtal handverktyg.. Två skruvnycklar (9/6 tum). 2. Skruvnyckel (3/4 tum). 4. Spraya smörjmedel på motorplattans (remspänningens) monteringsskruv på framsidan av maskinen. 5. Använd en skruvnyckel (9/6 tum) för att lossa monteringsskruvens hållarmutter. 6. Använd U-nyckeln (3/8 tum) och börja skruva tillbaka motorplattans monteringsskruv i den långa sexkantsmuttern under den. Skruva den hela vägen tills du känner ett motstånd. 3. U-nyckel (3/8 tum). 4. Vinkelhake eller riktlinjal. 5. Sprayflaska med smörjmedel. 6. Tändstiftsnyckel. Undvik personskador p.g.a. oväntad start genom att koppla från tändstiftskabeln innan du utför service på enheten.. Se till att trumåtkomstpanelen är monterad. Detta säkerställer att drivändarna är i rätt position för underhåll. 2. Rengör maskinens yttre så att du kan hitta alla de rätta delarna. 3. Använd en skruvnyckel (3/4 tum) och avlägsna de båda huvmuttrarna som håller fast remkåpan på sidan av maskinen. Avlägsna kåpan och lägg den åt sidan. 7. Lossa (avlägsna inte) de fyra bultarna (två per sida) som håller fast motorfästets platta vid maskinens huvudram. 8. Lossa de fyra bultarna som håller fast motorn vid motorplattan. När alla fyra har lossats tillräckligt mycket skjuter du motorn hela vägen bakåt. Detta lossar remmen tillräckligt mycket för att man ska kunna avlägsna den. 9. Skär eller rulla av remmen från remskivorna. Om du rullar av den ska du flytta den över ett spår åt gången på den övre och nedre remskivan för att ta bort den helt. 0. Rulla den nya remmen på ett spår i taget på både den övre och nedre remskivan.. Använd riktlinjalen och lägg den över den nedre remskivans framsida och mot den övre remskivan. De ska vara rakt ovanför varandra för att säkerställa lång 8 3A634B

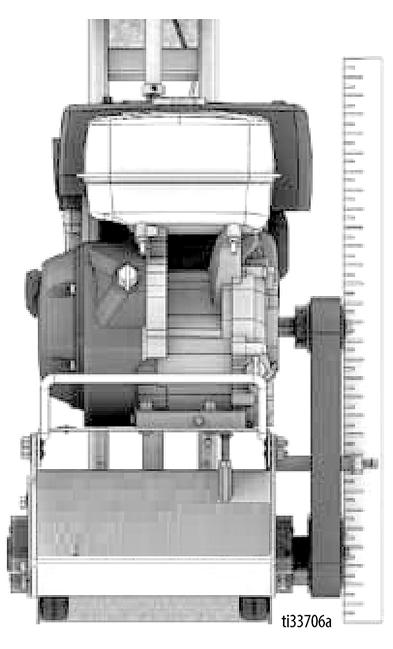

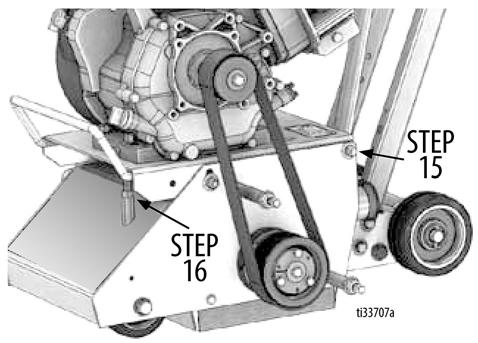

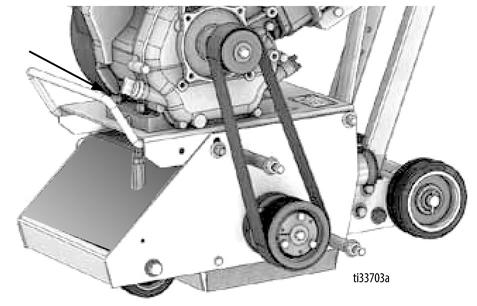

19 Reparation livslängd för remmarna. Om det krävs justering riktar du in remmen innan den spänns. Dra åt de fyra bultarna som håller fast motorfästets platta vid ramen. främre högra skruven för att säkra den i en vågrät position. 2. Efter installationen använder du U-nyckeln (3/8 tum) för att skruva ut remspänningens monteringsskruv under motorplattan och spänna remmarna till önskad spänning. Spänn inte remmarna för hårt. 3. När rätt spänning har uppnåtts drar du åt motorplattans främre fästskruv på remsidan med ringnyckeln (9/6 tum). 5. Dra åt de bakre fästbultarna med de två skruvnycklarna (9/6 tum). 6. Dra åt hållarmuttern till motorplattans monteringsskruv med en skruvnyckel (9/6 tum) för att förhindra att den vrider sig. 4. Stå framför maskinen och observera motorplattan i förhållande till maskininriktningen. Om remmarna dras åt med monteringsskruven brukar motorplattans högra sida höjas så att den är högre än den vänstra sidan. Genom att trycka nedåt framtill på den högra sidan kan du få plattan vågrät och därefter dra åt den 3A634B 9

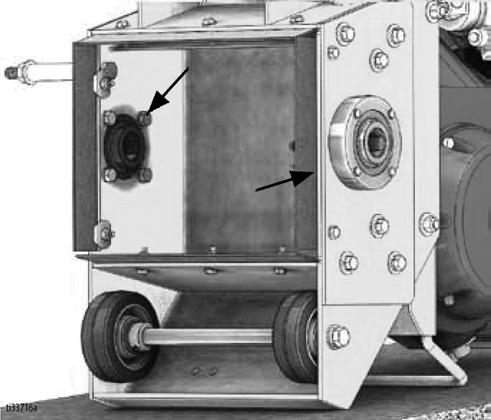

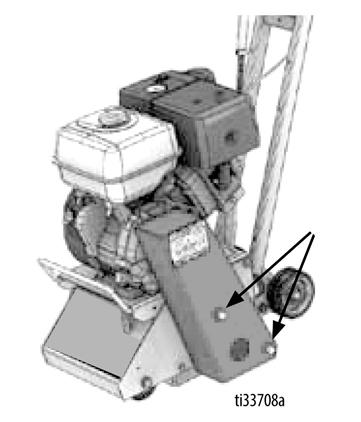

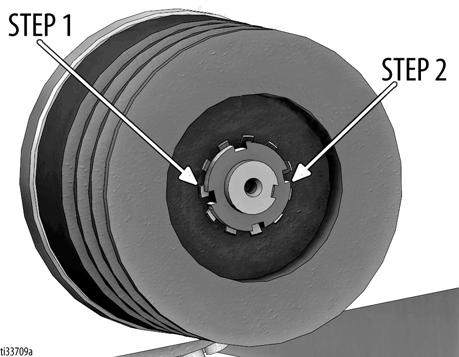

20 Reparation 7. Byt ut remkåpan med hjälp av skruvnyckeln (3/4 tum). Lagerbyte (Standard-modeller) Nödvändiga verktyg:. Hyls- eller skruvnyckel (6 mm) 2. Hyls- eller skruvnyckel (/2 tum) 3. Hyls- eller skruvnyckel (9/6 tum) 4. Hyls- eller skruvnyckel (3 mm) 5. Skruvmejsel 6. Hammare eller gummiklubba 7. Insexnyckel (6 mm) Inriktning av remmar Om enhetens remmar slits ut i förtid eller går av eller om det är problem med remskivorna kan det bero på felaktig inriktning eller för hårt spända remmar. Alla remskivor måste vara inriktade direkt över varandra för att säkerställa att remmarna är som de ska.. Använd en lång riktlinjal (vinkelhake) för att kontrollera inriktningen i samband med att remmarna spänns eller byts ut. 2. Genom att lägga riktlinjalen mot den nedre remskivans framsida kommer vinkelhaken att riktas uppåt och vila mot framsidan på den övre motorremskivan. Om riktlinjalen inte vilar mot motorremskivans hela framsida flyttar du motorremskivan inåt eller utåt för att rikta in den. 3. Om du byter ut remskivor (övre eller nedre) ska du se till att placera remskivan på samma plan som originaldelen för att säkerställa inriktningen. Undvik personskador p.g.a. oväntad start genom att koppla från tändstiftskabeln innan du utför service på enheten. Följ anvisningarna för att ta bort trumman och remmarna från maskinen, se Byte av trumma på modellerna i GrindLazer Standard-serien på sidan 5. Lägg trumåtkomstpanelen åt sidan för att ta bort lagerhuset senare.. Använd en skruvmejsel för att platta till flikarna som säkrar låsmuttern vid den nedre remskivan. 2. Avlägsna låsmuttern på axeln genom att placera skruvmejseln på en av flikarna och slå på den med hammaren eller gummiklubban. Ta bort remskivan från axeln. OBS! Låsmuttern är vänstergängad och följaktligen ska man rotera den medsols för att lossa den. 20 3A634B

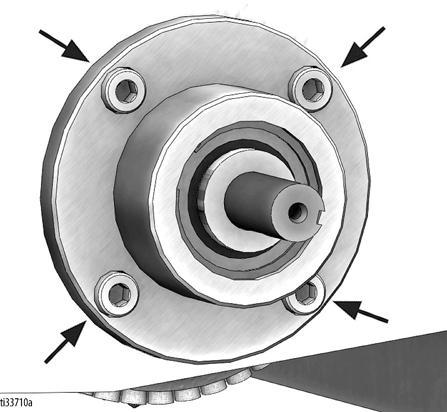

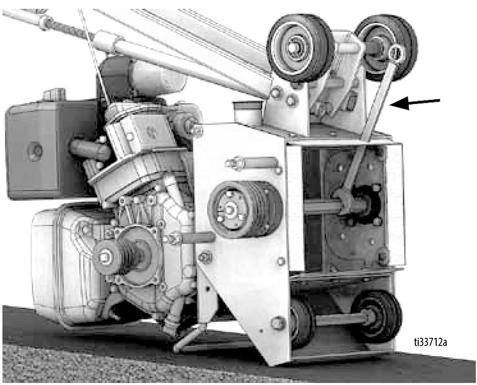

21 Reparation 3. När remskivan har avlägsnats kan lagerenheten på den sidan tas bort med insexnyckeln (6 mm). Lagerbyte (Pro-modeller) Nödvändiga verktyg:. Hyls- eller skruvnyckel (7/6 tum) 2. Hyls- eller skruvnyckel (/2 tum) 3. U-nyckel ( tum) 4. Insexnyckel (3/6 tum) 5. Insexnyckel (5/32 tum) 6. Insexnyckel (/8 tum) 4. Avlägsna lagerhuset från trumåtkomstpanelen med hjälp av hyls- eller skruvnyckeln (3 mm). Undvik personskador p.g.a. oväntad start genom att koppla från tändstiftskabeln innan du utför service på enheten.. Tippa maskinen FRAMÅT och placera skruvnyckeln ( tum) över sexkantsaxeln för att förhindra att den roterar. 5. För in den nya drivningslagerenheten i trumhuset och dra åt bultarna. För in drivaxelns kil i kilskåran. Dra åt låsmuttern på axeln. 6. Montera den nedre remskivan på axeln. 7. Skjut på skärtrumman på axeln. 8. Montera ett nytt dörrlager på trumåtkomstpanelen med de fyra bultarna. Montera trumåtkomstpanelen på enheten. 9. Byt ut drivband och drivbandsvakt (se sidan 6). 2. Ta bort mittskruven med hylsnyckeln (/2 tum). 3A634B 2

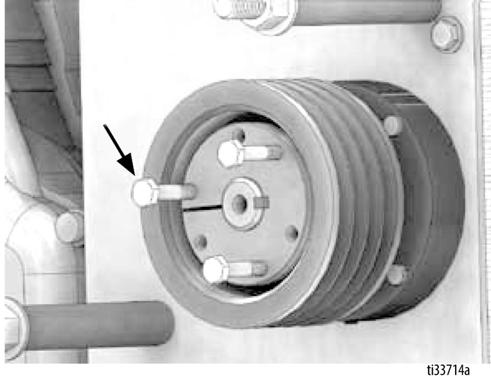

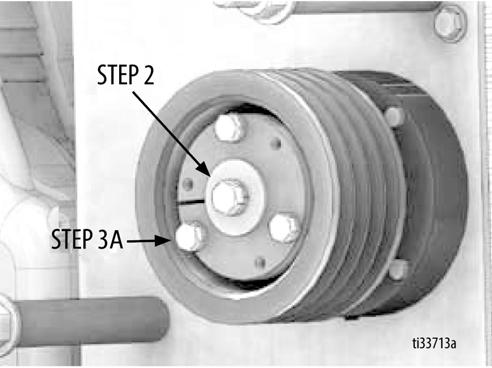

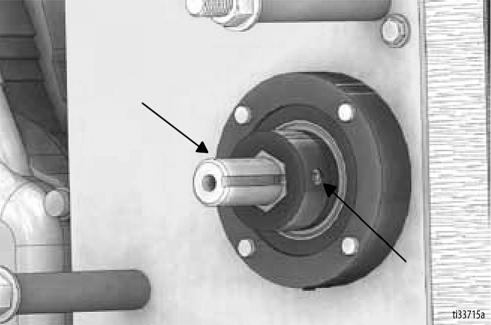

22 Reparation 3. Avlägsnande av remskiva: a. Avlägsna de återstående tre skruvarna med hylsnyckeln (7/6 tum) och för in dem för hand i de gängade hålen såsom visas nedan (3B). 4. Skjut ut axeln genom att avlägsna de två stoppskruvarna som håller den på plats med hjälp av insexnyckeln (3/6 tum). 5. Avlägsna lagerenheterna på båda sidorna av maskinen med hylsnyckeln (9/6 tum). b. När alla tre skruvarna satts i börjar du vrida om dem med hjälp av en hylsnyckel. Vrid om dem LIKA MYCKET så att bussningen förs ut på ett jämnt sätt. När bussningen är ute tar du bort remskivan och kilen. 6. Montera nya lagerenheter på båda sidorna av maskinen. Dra åt bultarna. 7. Skjut axeln hela vägen in i drivningslagret (så att den är helt införd i trumåtkomstpanelens lager) och lås den på plats med de två stoppskruvarna (med gänglåsning). 8. För in drivaxelns kil i kilskåran. 9. Montera den nedre remskivan på axeln. 0. Sätt i alla fyra bultarna i den nedre remskivan och dra åt.. Byt ut drivband och drivbandsvakt (se sidan 8). 22 3A634B

23 Reparation Montering av diamantsats (hög hastighet) (endast Pro-modeller) Undvik personskador p.g.a. oväntad start genom att koppla från tändstiftskabeln innan du utför service på enheten. Höghastighetssatsen används endast med diamanttrumenheten.. Ta bort remskyddet, remmen och båda remskivorna från den slagkonfigurerade maskinen (låg hastighet). 2. Lägg motorremskivan åt sidan och flytta den nedre remskivan till motorns axel (den bussning som krävs ingår i höghastighetssatsen). 3. Placera den nya remskivan och den andra bussningen (som ingår i satsen) på drivaxeln. 4. Innan du drar remskivorna på plats med bussningarna sätter du den nya remmen (som ingår i satsen) på plats över remskivorna. 5. Rikta in remskivorna med en riktlinjal och dra åt dem med bussningarna så att de sitter på plats. Använd gänglåsning på alla stoppskruvar till remskivorna. 6. Sätt tillbaka remskyddet. 3A634B 23

24 Felsökning Felsökning Undvik personskador p.g.a. oväntad start genom att koppla från tändstiftskabeln innan du utför service på enheten. Problem Orsak Lösning Skären slits ojämnt/slits ut i förtid Ojämna/förtida brott på skärens axlar Trumman slits ut i förtid eller får sprickor Kraftiga vibrationer Maskinen hoppar oberäkneligt Drivremmen slits ut i förtid Trumkopplingsspaken kan inte höjas/sänkas Det går inte att vrida på ratten för trumjustering Ojämn skärning Trumman är för låg Ansamling av material Skären belastas för hårt Fel skär för applikationen Trumman är för låg Slitna ändplattor eller bussningar Slitna axlar Felaktig inställning av skär Mer än 40 timmars användningstid Trumman träffar marken Axlar och bussningar har inte bytts ut inom 40 timmar Slitet lager Sliten sexkantsbussning Sliten drivaxel Felaktig inställning av skär Trumman rör vid marken Hjulen är utslitna Trumman träffar marken Varvtalet är för lågt Ytan är mycket ojämn Höj trumman Rengör skären Avlägsna några distansbrickor eller skär från axlarna Se 7X074 (tabell över ytprofiler) Höj trumman Byt ut ändplattorna och/eller bussningarna Byt ut axlarna Gå till för rätt inställning Byt ut axlar och bussningar Höj trumman Byt ut axlar och bussningar Byt ut det slitna lagret Byt ut sexkantsbussningen Byt ut drivaxeln Gå till för rätt inställning Höj trumman Byt ut hjulen Höj trumman Öka motorns varvtal Flytta till en jämnare yta Remskivan är felinriktad Rikta in remskivorna/remmen. Se sidan 20 Fel rem Byt ut mot rätt rem Trumman rör vid ytan Höj trumman Ratten för trumjustering är för högt eller lågt inställd Gängorna är smutsiga eller osmorda Länksystemet kan vara böjt Skär för djupt Bakhjulsgaffeln är böjd Höj eller sänk ratten för trumjustering Rengör och smörj gängorna Byt ut länksystemet Höj trumman Byt ut bakhjulsgaffeln 24 3A634B

25 ANTECKNINGAR ANTECKNINGAR 3A634B 25

26 Delar Delar Drivenhet (25M842) Ref. 2 3 Vridmoment in-lb (5,6 6,8 N m) in-lb (4,5 5,0 N m) in-lb (22,5 25,5 N m) *Använd vridmoment som är branschstandard om inget anges A634B

27 Delar Reservdelslista för drivenhet (25M842) Artikel: Artikelnr Beskrivning Antal 7W099 Mutter (5/6 8) 4 2 7W087 Platt bricka (5/6 tum) 4 3 7W228 Motor 6,5 hk 4 7W29 Vagnbult (5/6 8 x,5 tum) 4 5 7W292 Stoppskruv (M5,0 x 2 mm) 2 6 7W994 Motorremskiva 7 7W038 Kil (3/6 tum) 8 7W995 Woodruffkil 9 7W996 Nedre remskiva 0 7W997 Drivrem 3 7W06 Stötfångarbricka 5/6 tum med,25 tums ytterdiameter 2 7W28 Låsbricka (5/6 tum) 3 7W24 Insexskruv (5/6 24 x tum) 4 7W998 Bricka med flikar 5 7W999 Spårförsedd låsmutter 6 7X002 Remskydd 7 7X003 Stötfångarbricka M0 med 30 mm ytterdiameter 2 8 7X004 Låsbricka M X005 Insexskruv (M0,5 x 6 mm) Varningsdekal, brand och explosion Reservexemplar av varnings- och säkerhetsdekaler, -skyltar och -kort kan beställas kostnadsfritt. 3A634B 27

28 Delar Drivenhet (25M843) Ref. 2 3 Vridmoment in-lb (5,6 6,8 N m) in-lb (4,5 5,0 N m) in-lb (22,5 25,5 N m) *Använd vridmoment som är branschstandard om inget anges A634B

29 Delar Reservdelslista för drivenhet (25M843) Artikel: Artikelnr Beskrivning Antal 7W095 Mutter (3/8 6) 4 2 7W008 Platt bricka (3/8 tum) 4 3 7W37 Motor 9 hk 4 7W307 Distansbricka, motor 2 5 7W308 Vagnbult (3/8 6 x 2 tum) 4 6 7W292 Stoppskruv (M6,0 x 2 mm) 2 7 7W306 Motorremskiva 8 7W088 Kil (/4 tum) 9 7W995 Woodruffkil 0 7W996 Nedre remskiva 7W304 Drivrem 3 2 7W46 Stötfångarbricka 7/6 tum med,25 tums ytterdiameter 3 7W59 Låsbricka (7/6 tum) 4 7W45 Insexskruv (7/6 20 x tum) 5 7W998 Bricka med flikar 6 7W999 Spårförsedd låsmutter 7 7W305 Remskydd 8 7X003 Stötfångarbricka M0 med 30 mm ytterdiameter 2 9 7X004 Låsbricka M X005 Insexskruv (M0,5 x 6 mm) Varningsdekal, brand och explosion Reservexemplar av varnings- och säkerhetsdekaler, -skyltar och -kort kan beställas kostnadsfritt. 3A634B 29

30 Delar Styrstångsenhet (25M842 och 25M843) Ref. Vridmoment 00 0 in-lb (,3 2,4 N m) *Använd vridmoment som är branschstandard om inget anges. 30 3A634B

31 Delar Reservdelslista för styrstångsenhet (25M842 och 25M843) Artikel: Artikelnr Beskrivning Antal 7X006 Styrstångsenhet 2 7X007 Styrstång 3 7X008 Hjulhållare 4 7X009 Höjdjusteringsstång 5 7X00 Nedre höjdjusteringsgaffel 6 7X0 Övre höjdjusteringsgaffel 7 7X02 Spakenhet för höjdjustering 8 7X03 Insexskruv (M8,25 x 20 mm) 2 9 7X04 Låsbricka M X003 Stötfångarbricka M0 30 mm ytterdiameter 3 7X05 Bakhjulsenhet 2 2 7X06 Distansbricka, bakhjul 2 3 7X07 Insexskruv (M0,5 x 40 mm) 4 4 7X08 Insexskruv (M0,5 x 30 mm) 2 5 7X09 Insexskruv (M0-,5 x 25 mm) 3 6 7X004 Låsbricka M W425 Platt bricka M0 8 7W424 Nylonmutter (M0,5) 6 9 7X020 Nedre gaffelfjädertapp X02 Mässingsbussning 2 2 7X022 Handratt för höjdjustering 22 7X023 Stoppskruv (M0,5 x 0 mm) 23 7X024 Lock till vakuumport 24 7X025 Gummiring med 5/8 tums innerdiameter X026 Höjdjusteringsspak, fjäder 26 7X027 Höjdjustering, positionsstift 27 7W934 Låsbricka M6 28 7X028 Sexkantsmutter (M6,0) 29 7W44 Gasvajer 30 7X029 Insexskruv (M5 0,8 x 0 mm) 4 3 7X030 Låsbricka M X03 Platt bricka M X032 Strömbrytarenhet, nödavstängning 34 7X033 Platt bricka M8 35 7W30 Nylonmutter (M8,25) 36 7X034 Skumplasthandtag X035 Plastlock till rör med 7/8 tums innerdiameter W298 Varningsdekal, flera 39 6C394 Varningsdekal, risk att fastna 2 Reservexemplar av varnings- och säkerhetsdekaler, -skyltar och -kort kan beställas kostnadsfritt. 3A634B 3

32 Delar Primär husenhet (25M842 och 25M843) Ref. Vridmoment ft-lb (38 40 N m) *Använd vridmoment som är branschstandard om inget anges. 32 3A634B

33 Delar Reservdelslista för primär husenhet (25M842 och 25M843) Artikel: Artikelnr Beskrivning Antal 7X036 Främre styrhjulsenhet 2 7X09 Insexskruv (M0,5 x 2,5 mm) 8 3 7W425 Platt bricka M0 4 7W424 Nylonmutter (M0,5) 4 5 7X037 Dammklaff, fästbricka 6 7X038 Dammklaff 7 7X004 Låsbricka M X040 Remskydd, fäste 9 7X033 Platt bricka M X04 Låsbricka M8 2 7X04 Insexskruv (M8,25 x 25 mm) 2 2 7X002 Remskydd (modell 25M842) 7W305 Remskydd (modell 25M843) 3 7X005 Insexskruv (M0,5 x 6 mm) 2 4 7X042 Primärt hus 5 7X044 Sidoplåt 6 7X003 Stötfångarbricka M0 30 mm ytterdiameter 5 7 7X046 Nylonmutter (M0,5) 8 7W886 Nylonmutter (M6,0) 9 7X047 Platt bricka M6 20 7X049 Insexskruv (M6,0 x 20 mm) 2 7X08 Insexskruv (M0,5 x 30 mm) X050 Remskydd, fästenhet 23 6C393 Varningsdekal, risk för skärskador på fötterna 24 6D646 Varningsdekal, varm yta Reservexemplar av varnings- och säkerhetsdekaler, -skyltar och -kort kan beställas kostnadsfritt. 3A634B 33

34 Delar Trumhusenhet (25M842 och 25M843) *Använd vridmoment som är branschstandard om inget anges. Reservdelslista för trumhusenhet (25M842 och 25M843) Artikel: Artikelnr Beskrivning Antal 7X042 Primärt hus 2 7X044 Sidoplåt 3 7X060 Lagerenhet, drivningssida 4 7X06 Lagerenhet, sidoplåt 5 7X062 Skydd för sidoplåtens lager 6 7W996 Nedre remskiva (drivning) 7 7X063 Sexkantsbussning 8 7X064 Sexkantsbussning C-klämma 9 7X065 Distansbricka, axel 0 7X066 Distansbricka, remskiva 7W998 Bricka med flikar 2 7W999 Spårförsedd låsmutter, vänstergängad 3 7X067 Hålskruv med låg profil 4 (M8,25 x 0 mm) 4 7X068 Bellevillebricka M X09 Insexskruv (M0-,5 x 25 mm) 3 6 7X004 Låsbricka M X003 Stötfångarbricka M0 30 mm 3 ytterdiameter 8 7X069 Insexskruv (M8,25 x 8 mm) 4 9 7X04 Låsbricka M X033 Platt bricka M X070 Sexkantig drivaxel 22 7W995 Woodruffkil 23 7X07 Lagerenhet, sidoplåt 34 3A634B

35 Delar Lager- och axelenhet (25M846) Ref. Vridmoment ft-lb (40 43 N m) *Använd vridmoment som är branschstandard om inget anges. Reservdelslista för lager- och axelenhet (25M846) Artikel: Artikelnr Beskrivning Antal 7W026 Huvudram 2 7W039 Drivaxel 3 7W038 Axelkil 4 7W046 Lagerenhet, drivningssida 4* 7W953 Lagerenhet, drivningssida 5 7W040 Lagerenhet, sidoplåt 5* 7W954 Lagerenhet, sidoplåt 6 7W007 Låsbricka (3/8 tum) 8 7 7W03 Insexskruv (3/8 24 x,25 tum) 4 8 7W083 Insexskruv (3/8 24 x,5 tum) 4 9 6C393 Varningsdekal, risk för skärskador på fötterna 0 6D646 Varningsdekal, varm yta Reservexemplar av varnings- och säkerhetsdekaler, -skyltar och -kort kan beställas kostnadsfritt. *För en maskinkonfiguration för höghastighetsapplikationer (diamant). 3A634B 35

36 Delar Bakre enhet (25M846) Ref Vridmoment ft-lb (32,5 35,3 N m) in-lb (20,3 22,6 N m) in-lb (7,9 8,5 N m) in-lb (8, 9,2 N m) *Använd vridmoment som är branschstandard om inget anges A634B

37 Delar Reservdelslista för bakre enhet (25M846) Artikel: Artikelnr Beskrivning Antal 7W052 Insexskruv (3/8 6 x tum) 4 2 7W007 Låsbricka (3/8 tum) 4 3 7W008 Platt bricka (3/8 tum) 4 4 7W060 Insexskruv (/2 3 x 8 tum) 5 7W098 Platt bricka (/2 tum) 3 6 7W062 Nylonmutter (/2 3) 7 7W057 Insexskruv (/2 20 x 4 tum) 8 7W955 Kontramutter av nylon (/2 20) 9 7W058 Distansbricka, hjul 2 0 7W03 Hjul (bakre) 2 7W059 Saxpinne 2 2 7W07 Bakre gaffel 3 7W06 Styrstångens huvudram 4 7W06 Nedre länksystem 5 7W045 Smörjnippel 2 6 7W056 Låskrage 7 7W05 Övre länksystem 8 7W7 Insexskruv (5/8 x 2,5 tum) 9 7W4 Bellevillebricka W3 Bronsbricka 2 2 7W05 Strukturell bricka W054 Trycklager 23 7W076 Handrattsenhet 24 7W27 E-klämma 25 7W Fjäder 26 7W9 Positionsstift 27 7W049 Kulvred W08 Kamspak 29 7W285 Styrstångens bakre plåt 30 7W08 Insexskruv (5/6 8 x 2,5 tum) 4 3 7W087 Platt bricka (5/6 tum) W099 Nylonmutter (5/6 8) W084 Stoppskruv (#0 32 x 0,25 tum) 34 7W2 Stötdämparenhet 35 7W956 Länksystems-/handrattsenhet 3A634B 37

38 Delar Stötdämparenhet (25M846) Ref. 2 Vridmoment in-lb (6,9 8, N m) in-lb (0,7,9 N m) *Använd vridmoment som är branschstandard om inget anges. 2 Reservdelslista för stötdämparenhet (25M846) Artikel: Artikelnr Beskrivning Antal 7W26 Stötdämpare 2 7W23 Nedre fäste, länk 3 7W22 Övre fäste, länk 4 7W24 Insexskruv (5/6 8 x,75 tum) 5 7W087 Platt bricka (5/6 tum) 6 7W099 Sexkantsmutter av nylon (5/6 8) 7 7W25 Insexskruv (3/8 6 x 3,5 tum) 8 7W095 Nylonmutter (3/8 6) 9 7W008 Platt bricka (3/8 tum) 2 0 7W2 Stötdämparenhet (inkl. artikel 9) 38 3A634B

39 Delar ANTECKNINGAR 3A634B 39

40 Delar Främre enhet (25M846) Ref Vridmoment in-lb ( N m) in-lb (6,2 7,3 N m) ft-lb (29,8 32,5 N m) 9 2 ft-lb (25,8 28,5 N m) Använd vridmoment som är branschstandard om inget anges A634B

41 Delar Reservdelslista för främre enhet (25M846) Artikel: Artikelnr Beskrivning Antal 7W030 Framhjul (med lager) 2 2 7W072 Låskrage 2 3 7W032 Hjulaxel 4* 7W023 Insexskruv (/4 20 x tum) 9 5* 7W020 Platt bricka (/4 tum) 0 6* 7W02 Stötfångarbricka (/4 tum) 0 7* 7W022 Nylockmutter (/4 20) 0 8 7W09 Borstenhet (sats om 4) 9 7W04 Insexskruv (/2 20 x tum) 2 0 7W064 Låsbricka (/2 tum) 4 7W098 Platt bricka (/2 tum) 6 2 7W027 Sidoplåt 3 7W082 Insexskruv (3/8 24 x 0,75 tum) 4 4 7W007 Låsbricka (3/8 tum) 4 5 7W008 Platt bricka (3/8 tum) 8 6* 7W025 Skruv med låg profil (/4 20 x tum) 9 7W028 Motorfäste 20 7W093 Vagnbult (3/8 6 x 3 tum) 2 7W094 Sexkantsmutter (3/8 6) 22 7W097 Vagnbult (3/8 6 x tum) W095 Nylonmutter (3/8 6) W069 Insexskruv (/2 3 x 5,5 tum) W075 Trycklock W068 Distansbricka W067 Sexkantsmutter (/2 3) W08 Remskydd 29 7W063 Huvmutter (/2 3) W066 Hålplugg (remskydd) 3 7W957 Hålplugg (hus) 32 7W5 Varningsdekal, flera 33 6C393 Varningsdekal, risk för skärskador på fötterna 34 6C394 Varningsdekal, risk att fastna 2 Reservexemplar av varnings- och säkerhetsdekaler, -skyltar och -kort kan beställas kostnadsfritt. *Artiklarna hör till artikel 8. 3A634B 4

42 Delar Styrstångsenhet (25M846) Ref. Vridmoment ft-lb (29,8 32,5 N m) *Använd vridmoment som är branschstandard om inget anges. Reservdelslista för styrstångsenhet (25M846) Artikel: Artikelnr Beskrivning Antal 7W28 Långt styrstångsgrepp (49 tum långt) 2 7W005 Styrstångsrör 3 7W002 Kort styrstångsgrepp (4 tum långt) 2 4 7W003 Styrstångsklämma 4 5 7W006 Insexskruv (3/8 6 x,5 tum) 4 6 7W007 Låsbricka (3/8 tum) 4 7 7W087 Platt bricka (5/6 tum) 4 8 7W009 Plastlock till rör (3/4 tum) A634B

43 Delar ANTECKNINGAR 3A634B 43

44 Delar Drivenhet (25M846) Ref. Vridmoment in-lb (8, 9,2 N m) *Använd vridmoment som är branschstandard om inget anges. 44 3A634B

45 Delar Reservdelslista för drivenhet (25M846) Artikel: Artikelnr Beskrivning Antal 7W286 Motor 3 hk 2 7W080 Vagnbult (3/8 6 x,75 tum) 4 3 7W008 Platt bricka (3/8 tum) 4 4 7W095 Nylockmutter (3/8 6) 4 5 7W960 Gasvajerenhet 6 7W96 Strömbrytarenhet, nödavstängning 7 7W029 Deflektor för Honda-motor 8 7W088 Kil för motorns remskiva 9 7W096 Insexskruv (3/8 24 x tum) 0 7W007 Låsbricka (3/8 tum) 7W09 Stötfångarbricka (3/8 tum) 2 7W074 Insexskruv (5/6 24 x 0,75 tum) 3 7W28 Låsbricka (5/6 tum) 4 7W06 Stötfångarbricka (5/6 tum) 5 7W038 Kil för drivningens remskiva 6 7W284 Varvräknare/timmätare 7* 7W29 Gasvajerfäste 8* 7W963 Gasvajerskruv 9* 7W30 Gasreglagefäste C-klämma 20* 7W964 Deflektor, monteringsskruv Varningsdekal, brand och explosion Reservexemplar av varnings- och säkerhetsdekaler, -skyltar och -kort kan beställas kostnadsfritt. Slagkonfiguration (låg hastighet) Artikel: Artikelnr Beskrivning Antal A 7W034 Motorremskiva B Ej Bussning, motorns remskiva tillämplig C 7W036 Drivningens remskiva D 7W037 Bussning, drivningens remskiva E 7W035 Drivrem Diamantkonfiguration (hög hastighet) Artikel: Artikelnr Beskrivning Antal A 7W036 Motorremskiva B 7W965 Bussning, motorns remskiva C 7W966 Drivningens remskiva D 7W967 Bussning, drivningens remskiva E 7W968 Drivrem OBS! Lagerenheter (artikelnr 7W953 och 7W954) krävs när maskinen ska användas för höghastighetsapplikationer med diamantblad (se Lager- och axelenhet (25M846) på sidan 35). 3A634B 45

46 Tekniska data Tekniska data GrindLazer Standard DC87 G (25M842) Bullernivå (dba) Ljudeffektnivå 07 dba enligt ISO 3744 Ljudtryck 92 dba, mätt vid m (3, fot) Vibrationsnivå* Höger/vänster,4 m/sek 2 *Vibration mätt enligt ISO 5349 baserat på 8 timmars daglig exponering Mått/vikt (oförpackad) USA Metriskt Höjd 40 tum 02 cm Längd 42 tum 07 cm Bredd 5 tum 38 cm Vikt 25 lb 57 kg GrindLazer Standard DC89 G (25M843) Bullernivå (dba) Ljudeffektnivå 07 dba enligt ISO 3744 Ljudtryck 92 dba, mätt vid m (3, fot) Vibrationsnivå* Höger/vänster 9,5 m/sek 2 *Vibration mätt enligt ISO 5349 baserat på 8 timmars daglig exponering Mått/vikt (oförpackad) USA Metriskt Höjd 40 tum 02 cm Längd 42 tum 07 cm Bredd 6 tum 4 cm Vikt 50 lb 68 kg GrindLazer Pro DC03 G (25M846) Bullernivå (dba) Ljudeffektnivå 09 dba enligt ISO 3744 Ljudtryck 94 dba, mätt vid m (3, fot) Vibrationsnivå* Höger/vänster 3,5 m/sek 2 *Vibration mätt enligt ISO 5349 baserat på 8 timmars daglig exponering Mått/vikt (oförpackad) USA Metriskt Höjd (handtag uppfällt) 53 tum 35 cm Höjd (handtag nedfällt) 42 tum 07 cm Längd 38 tum 97 cm Bredd 20 tum 5 cm Vikt 250 lb 4 kg 46 3A634B

47 Gracos standardgaranti Gracos standardgaranti Graco garanterar att all utrustning som beskrivs i detta dokument, och som är tillverkad av Graco och bär dess namn, är fri från material- och tillverkningsfel vid tidpunkten för försäljningen till den ursprungliga köparen. Med undantag för särskilda, utökade eller begränsade garantiåtaganden som utges av Graco, åtar sig Graco att under en tolvmånadersperiod från inköpsdatumet reparera eller byta ut delar som av Graco befinns vara felaktiga. Garantin gäller endast under förutsättning att utrustningen installeras, används och sköts i enlighet med Gracos skriftliga rekommendationer. Garantin omfattar inte, och Graco ska inte hållas ansvarigt för, allmänt slitage eller funktionsfel, skador eller slitage som orsakas av felaktig installation, felaktigt bruk, nötning, korrosion, otillräcklig eller felaktig skötsel, oaktsamhet, olyckor, manipulation eller byten till komponenter som inte tillverkas av Graco. Graco ska heller inte hållas ansvarigt för funktionsfel, skada eller slitage som orsakas av att Graco-utrustningen är inkompatibel med konstruktioner, tillbehör, utrustning eller material som inte har levererats av Graco, ej heller felaktig formgivning, tillverkning, installation, drift eller skötsel av konstruktioner, tillbehör, utrustning eller material som inte har levererats av Graco. Garantin gäller under förutsättning att utrustningen som anses defekt skickas med förbetald retur till en auktoriserad Graco-återförsäljare för verifiering av det påstådda felet. Om det påstådda felet verifieras kommer Graco att reparera eller ersätta alla defekta delar utan kostnad. Utrustningen kommer att returneras till den ursprungliga köparen med frakten betald. Om inspektionen av utrustningen inte uppdagar några material- eller tillverkningsfel kommer reparationer att utföras till en rimlig avgift som kan innefatta kostnaderna för reservdelar, arbete och transport. DENNA GARANTI ÄR EXKLUSIV OCH GÄLLER ISTÄLLET FÖR ALLA ANDRA GARANTIER, UTTRYCKLIGA ELLER UNDERFÖRSTÅDDA, INKLUSIVE MEN INTE BEGRÄNSAT TILL GARANTIER OM SÄLJBARHET ELLER GARANTIER OM LÄMPLIGHET FÖR ETT VISST ÄNDAMÅL. Gracos enda åtagande och köparens enda gottgörelse för några överträdelser av garantin är de som anges ovan. Köparen medger att ingen annan ersättning (inklusive, men inte begränsat till, skadestånd för följdskada för förlorad vinst, förlorad försäljning, personskador, materiella skador eller andra följdskador) är aktuell. Alla anspråk rörande överträdelser av garantin måste framläggas inom två (2) år efter försäljningsdatum. GRACO LÄMNAR INGA GARANTIER OCH FRÅNSÄGER SIG ALLA UNDERFÖRSTÅDDA GARANTIER OM SÄLJBARHET ELLER LÄMPLIGHET FÖR ETT VISST ÄNDAMÅL AVSEENDE TILLBEHÖR, UTRUSTNING, MATERIAL ELLER KOMPONENTER SOM SÄLJS MEN INTE TILLVERKAS AV GRACO. Dessa artiklar som säljs men inte tillverkas av Graco (t.ex. elmotorer, strömbrytare, slangar m.m.) omfattas i förekommande fall av respektive tillverkares garantiåtagande. Graco kommer inom rimliga gränser att hjälpa köparen med att lämna anspråk rörande överträdelser mot dessa garantier. Graco är under inga omständigheter ansvarigt för indirekta, oavsiktliga, särskilda skador eller följdskador som uppkommer till följd av att Graco levererar utrustning i enlighet med det som framlagts häri, eller för tillhandahållande, prestanda eller användning av produkter eller andra varor som säljs enligt detta, oavsett om så sker till följd av avtalsbrott, garantibrott, försumlighet från Gracos sida eller annat. Graco-information För att få den senaste informationen om Gracos produkter kan du besöka Information om patent finns på FÖR ATT GÖRA EN BESTÄLLNING kan du kontakta din Graco-återförsäljare eller ringa så hänvisar vi dig till närmaste återförsäljare. 3A634B 47
