ETA Hack 70 till 200 kw. Flispanna för lantbruk och företag. Perfektion genom passion.

Transkript

1 ETA Hack 70 till 200 kw Flispanna för lantbruk och företag Perfektion genom passion.

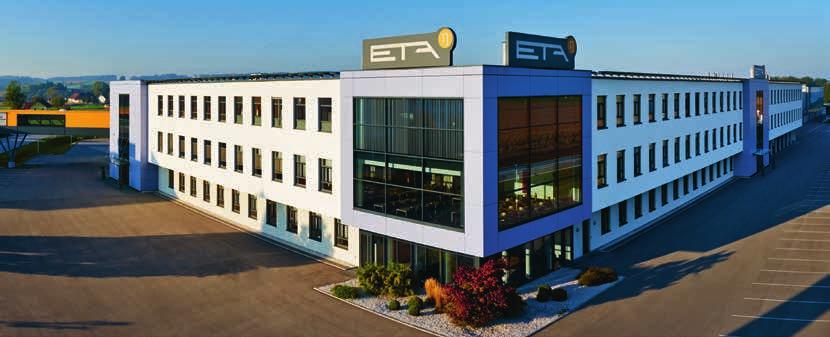

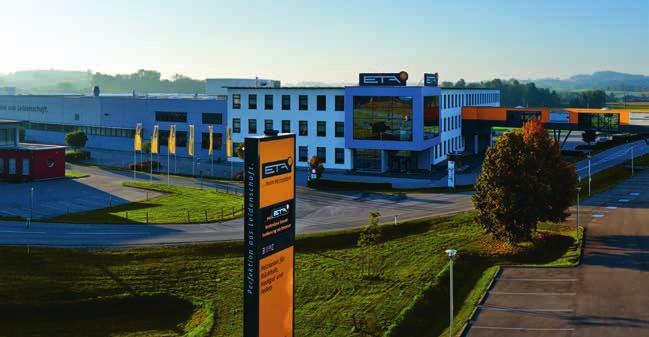

2 ETA Från Hausruck till hela världen ETA är specialiserade på tillverkning av biovärmesystem, ved-, pellets- och flispannor. Modernaste tekniken kopplas till naturligt växande resurser. ETA är effektivitet Beteckningen för verkningsgrad av värme är den grekiska bokstaven η som uttalas eta. ETA-pannor borgar för mer värme med mindre bränsleförbrukning samt för miljövänlighet och hållbarhet. Trä: Gammalt men bra Trä är ett av våra äldsta bränslen MEN vårt modernaste. Mellan den öppna elden framför grottan och en modern biobränslepanna finns en lång historia. Under mitten av 1900-talet minskade antalet träuppvärmningssystem med biobränsle. Olja var den nya uppvärmningen som alla ville ha och varade bara under en kortare period. Idag vet man att uppvärmning med fossila bränslen inte har någon framtid. Det bidrar till den globala uppvärmningen och skadar miljön. Inte heller försörjningssäkerheten är långsiktig eftersom fossila bränslen minskar, saknar återväxt och kommer från politiskt instabila regioner. Trä däremot är ett prisvärt, inhemskt och återväxande material som inte påverkar klimatet vid förbränning. Så det är inte konstigt att uppvärmning med trä har fått ett ordentligt uppsving. Komfort med många komponenter Sedan december 1998 konstruerar och tillverkar ETA moderna biobränslepannor av den nya generationen. Pannorna innehåller omfattande patenterad teknik och modernt styrsystem men är ändå oerhört enkla att använda. Komfort och effektivitet gör ETA produkter mycket omtyckta världen över. Med en produktion på över pannor per år och en exportkvot i hela världen på cirka 80 % hör ETA till en av de ledande tillverkarna av biobränslepannor. Du köper mer än bara en panna. Den som beslutar sig för en biobränslepanna från ETA satsar på hållbarhet och det gäller inte bara bränslet. ETA tar ansvar över hela linjen. På så sätt skapas arbetsplatser i regionen på ett hållbart sätt. De över 200 medarbetarna i Hofkirchen an der Trattnach har de bästa arbetsförhållanden med bland annat en egen företagsmatsal, ljusa monterings- och lagerhallar, fitnessutrymmen med bastu. Det finns även kostnadsfri elbilsladdning som matas från företagets egna solcellssystem. Systemet täcker dessutom byggnadens hela strömbehov och sparar därmed cirka 230 ton CO2/år. 2

3 En vinst för alla Minska uppvärmningskostnaderna, gynna den inhemska ekonomin och skona miljön: Uppvärmning med trä är långsiktigt och ekonomiskt. Det växer hela tiden nya träd i våra skogar och därför är trä en krissäker och ekonomisk produkt. I hela Europa breder skogsytorna ut sig. Medan priserna på fossila bränslen som olja och el varierar kraftigt på den internationella marknaden och sannolikt kommer att stiga under lång tid kan man däremot lita på priserna för flis, ved och pellets. Den naturliga råvaran betraktas som CO2-neutral vilket innebär att det inte avger mer CO2 under förbränning än trädet har tagit upp under växt fasen. Samma mängd avges även när trä ruttnar i skogen så därför är det med stor fördel vi ska skapa värme genom att förbränna trä. UPPVÄRMNING MED TRÄ Fällt trä: 60 milj. fastmeter Träåterväxt: 107 milj. fastmeter Tyskland Fällt trä: 18 milj. fastmeter Träåterväxt: 25 milj. fastmeter 2010 Österrike kör bil Ca 30 kg 150 km kg förbrukar flis släpps ut när du 25 km flyger 10 l eldar med brännolja TYSKLAND FRANKRIKE Olja i jämförelse Beräkningsperiod: 5 år FINLAND ÖSTERRIKE Pellets Ved Flis Trädbestånd i Europa Uppgifter i milj. m Trädbestånd 2010 Trädbestånd ca. ca. ca. 50% 60% 70% gynnsammare gynnsammare gynnsammare än olja än olja än olja 3

4 UPPVÄRMNING MED SYSTEM Värme precis som man behöver den. Flispannan från ETA producerar värme på ett effektivt och balanserat sätt. Du kan lita på styrsystemet som kan kontrollera hela ditt värme och varmvattensystem. En ETA är utrustad med ett styrsystem för hela värmesystemet och oavsett om du ansluter en solanläggning, ett vanligt varmvattensystem med en beredare, en ackumulatortank med tappvattensliga, ett värmesystem som arbetar mot radiatorer eller golvvärme: Så kontrollerar du allt från samma ställe. Nämligen från touch displayen på flispannan som du även kan styra från din telefon, dator eller surfplatta. Via den användarvänliga grafiken kan du sedan läsa av om tex, solanläggningen varit effektiv eller hur mycket värme du har i din ackumulatortank. Gärna en ackumulatortank Ackumulatortanken är en perfekt partner till en ETA panna. Framförallt vid uppvärmning under höst, vår och sommar när det ofta krävs mindre energi än vad flispannan producerar och ackumulatortanken lagrar då energiöverskott som pannan tillverkar. Flispannan får då längre drifttid, förbränningen blir effektivare och det skonar även pannan när det blir mindre start och stopp. Ackumulatortanken är även idealisk vid tillverkning av tappvarmvatten och om du önskar ansluta en solanläggning till ditt värmesystem. Under sommaren är det möjligt att tillverka varmvatten i princip utan driftskostnad med solpaneler. Under vintern klarar däremot inte solpanelerna av att producera de 60 C som krävs för tillverkning av varmvatten. Då krävs det en pålitlig värmekälla som exempelvis en ETA flispanna för att klara ditt värmebehov under hela året. Ackumulatortanken kan även utrustas med en tappvattenslinga eller en ETA tappvattenväxlare för kombinerad uppvärmning av både tappvarmvatten och värme till värmesystemet från ackumulatortanken. ETA-värmekretsmodul för 2 värmekretsar sparar både tid och pengar eftersom installationen går snabbare. 4

5 ETA-solmodulen arbetar med högsta effektivitet i mindre och större solvärmeanläggningar tillsammans med en ackumulatortank. Tänk inte på pannan Innegivare kontrollerar att du har rätt temperatur inne i huset. Du ställer själv in önskad rumstemperaturen på den här kompakta enheten och resten sköter flispannan automatiskt. En ETA ackumulatortank kan även utrustas med en tappvattenmodul som värmer upp tappvattnet via en plattvärmeväxlare. Risken för legionella är som lägst om tappvattnet värms upp via en plattvärmeväxlare. En ETA ackumulatortank är ett idealiskt komplement till flispannan. Den lagrar energi som inte behövs och avger den sedan vid behov. Kan fjärrstyras via telefon, dator eller surfplatta. 5

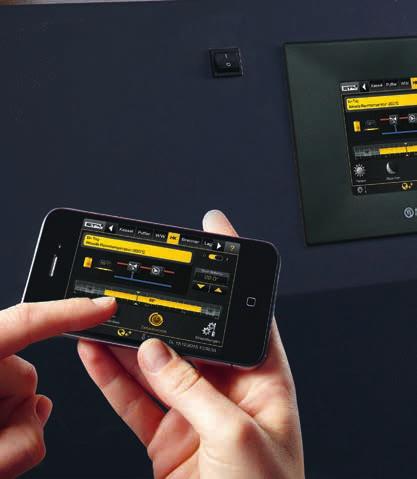

6 SERVICE Du kan manövrera pannan på samma sätt via smartphone, dator eller surfplatta som du gör via pekskärmen. Utgångsläge, nattsänkning, semesterinställning: Du förstår enkelt via displayen vad varje knapp betyder. Enkel reglering från flera platser Bra teknik kännetecknas av att den är användarvänlig. Man måste inte vara tekniker för att använda funktionerna hos en ETA. ETA touch: Pekskärmen på pannan Tiden med oöverskådligt ordnade knappar och reglage är förbi. Med pekskärmen på en ETA HACK kan du göra alla inställningar enkelt och bekvämt. Symbolerna är självförklarande. Oavsett om du vill ha det allmänt varmare eller kallare, ändra tid för nattsänkning eller ställa in energispar-läget vid semester är du bara ett knapptryck bort, helt utan bruksanvisning. Via pekskärmen reglerar du inte bara pannan utan har dessutom överblick över alla anslutna komponenter som ackumulatortank, bränsleförråd, solvärmeanläggning eller värmesystemet. Till exempel vet du direkt hur mycket bränsle som finns i förrådet eller hur varm ackumulatortanken är. MeinETA: Den kostnadsfria internetportalen Om pannan är ansluten till internet kan du se och ändra alla uppvärmningsinställningar på din mobiltelefon, surfplatta eller dator. På så sätt har du full kontroll över uppvärmningen, oavsett var du befinner dig. När du loggar in på Ser du pekskärmen precis som när du står framför pannan. Du behöver aldrig tänka på när exempelvis asklådan måste tömmas eller när det är dags för nästa årsservice. MeinETA påminner dig kostnadsfritt via e-post. Snabb hjälp Ge Biovärme Sverige AB åtkomstbehörighet till ditt meineta-konto. Då kan installatören från Biovärme Sverige AB förbereda sig inför besöket hos dig. Tack vare meineta är det inte ens säkert att installatören behöver komma ut till dig utan det kan räcka att du får information via telefon om vad du behöver göra för att uppvärmningen ska fungera optimalt igen. På statusskärmen ser du vem som har åtkomstbehörighet till din panna. Det är alltid du som bestämmer vem som ska tillhöra partnernätverket. 6

7 Kom hem till ett varmt hus: Du kan även styra pannan när du är på resande fot. Tekniska förutsättningar för meineta För att kunna använda meineta måste du ha en fast internetanslutning i pannrummet. Pekskärmen på pannan ansluts till internet med en nätverkskabel. Den som saknar nätverksanslutning i källaren ansluter sig enkelt via ETA PowerLine. På så sätt kan informationen bekvämt överföras till modemet via ett vägguttag. För surfplatta, smartphone och dator meineta fungerar med alla vanliga operativsystem, t.ex. ios och Android. På datorn kan du öppna meineta via alla moderna webbläsare, exempelvis Mozilla Firefox, Safari, Google Chrome eller Internet Explorer 9. Integrering i fastighetsstyrning Integreringen i en fastighetssidig husstyrning och ett överordnat styrsystem kan realiseras utan problem. Med RESTful Webservices och Modbus/TCP kan värden avfrågas och förändras. Vi finns för dig ETA-utmärker sig genom högsta kvalitet. Vi förfogar över patenterade konstruktioner som har utvecklats i Österrike och hela monteringen sker i den egna anläggningen i Hausruck. Om det trots allt skulle inträffa något problem får du snabb hjälp hos ETA-kundtjänst och våra samarbetspartners. Ett samspelt och kompetent team finns redo för dig. 7

8 SYSTEM I ÖVERBLICK Allt via skärmen: det är ETA-standard Ett modernt uppvärmningssystem är bara effektivt om det kan styras väl. Det ser ETAtouch till att det gör. I ETAtouch-regleringen ingår redan alla funktioner för två värmekretsar, tappvatten-tillverkning via platt-värmeväxlare eller tappvattenslinga samt styrning av en solvärmeanläggning utan extra kostnad. ETA HACK har även en LAN-anslutning som standard. Om du ansluter pannan till internet kan du bekvämt styra alla komponenter även från dator, surfplatta eller smartphone. Pann- och förbränningsreglering* Varvtalsregleringen av rökgasfläkten sparar ström. Lambdasonden kontrollerar hela förbränningen från uppstart till nereldning för att optimera förbränningen så rätt mängd bränsle och luft används under förbränningen. Hantering av bufferttank** Tre till fem givare i ackumulatortanken reglerar värmebehovet i systemet och distribuerar energin till de olika förbrukarna (Värmekretsarna). Med fem givare får styrsystemet ännu bättre kontroll på värmesystemets status och det blir enklare att hitta rätt effektläge för flispannan. Tappvarmvatten* Via ETA-tappvattenmodul eller via en kombitank med tappvattenslinga kan det produceras tappvarmvatten. Har du (vvc) varmvattencirkulation kan du ställa in drift - tider från pannans touch display. Solvärmeanläggningar** Solvärmeanläggning med en till två kretsar eller med en till två tankars zonbelastning via ETA solvärmemodul kan kontrolleras från ETA s styrsystem som standard. Två väderleksstyrda värmekretsar** I ett veckoprogram med många tidsintervaller och automatiska eller manuella extrafunktioner körs två väderleksstyrda värmekretsar. Systemet kan som tillval byggas ut med rumsgivare och fjärrstyrning. Lättförståeligt även helt utan bruksanvisning: symbolerna på pekskärmen förklarar sig själva. Styrningen av värmesystemet är rena barnleken. Ytterligare systemfunktioner** Registrering av extern värme eller växling mot termostat. Differenstemperatur, indikering av upp till fem fritt valbara temperaturer, värmebegäran från externa aggregat samt torkanläggning med eller utan shuntventil finns också i styrningen. ETA-box för mer komplexa system Alla regleringar kan utökas med en extern ETA-box, både med eller utan pekskärm. * Reglering och givare ingår i leveransen som standard. ** Regleringen är konfigurationsberoende, givare finns som tillbehör. 8

9 VIKTIGA PRODUKTEGENSKAPER Effektivitet och Flexibilitet Rätt mängd luft och bränsle krävs för att förbränningsprocessen ska ske säkert och effektivt. Problem kan uppstå när mycket torra bränslen används som torr flis och pellets. Men för en ETA är det inget problem eftersom vi erbjuder rökgasåtercirkulaton som säkerställer att temperaturen inte blir för hög. Rätt mängd luft Den luft som krävs vid förbränningen sugs in i brännkammaren via primär och sekundärluftspjällen som styrs av syrevärdet från lambdasonden och leds exakt dit där den behövs. På så sätt kan lufttillförseln anpassas perfekt efter bränsletypen. Tack vare den täta cellslussen kan ingen oönskad luft tränga sig in i brännkammaren. Därigenom garanteras en kontrollerad och fullständig förbränning. Tät cellsluss Primärluftspjäll Sekundärluftspjäll Vakuum Valfri rökgasåtercirkulation Rökgasfläkt Skorsten Rökgasåtercirkulation En ETA flispanna har fördelen att man kan använda flis av olika kvalitéer och det gäller inte bara storleken. Mycket torra bränslen som torkad flis med en vattenhalt på mindre än 15 procent eller pellets kan användas som bränsle. Rökgasåtercirkulationen är beprövad av oss på ETA. Rökgasåtercirkulationen aktiveras när det finns behov. Förbränningstemperaturen i brännkammaren kan hållas på en idealisk temperaturnivå det vill säga över 800 C men under C. Det leder dels till att bränslets alla beståndsdelar förbränns fullständigt och till att värmebelastningen på komponenterna minimeras. Det höjer pannans livslängd och effektivitet. För höga förbränningstemperaturer kan dessutom leda till oönskad slaggbildning. Säkert med undertryck Säkerhet och effektivitet. Den varvtalsreglerade fläkten är nästintill ljudlös och styr regleringen till konstant undertryck i pannan. Oavsett hur fullt det är i brännkammaren kan man när som helst fylla på bränsle i brännkammaren helt riskfritt. När du öppnar dörren till pannan startar rökgasfläkten automatiskt och förhindrar att röken tränger ut i pannrummet. Rökgasfläkten suger in luft via sekundär och primärluftspjäll till brännkammaren och ger därför optimal förbränning av bränslet. 9

10 VIKTIGA PRODUKTEGENSKAPER Patenterad Cellsluss Unik Cellsluss: ETA s patenterade cellsluss ger den högsta säkerheten mot bakbrand. Till skillnad från vanliga bakbrandsspjäll uppstår aldrig en öppen förbindelse mellan brännkammaren och bränsleförrådet. Ingen het gas kan tryckas ut från brännkammaren och in i matningssystemet vilket innebär att en bakbrand är uteslutet. Så fungerar cellslussens stopp: Matarskruven transporterar materialet från bränsleförrådet till fallschaktets övre del. Bränslet faller ner när slussen är öppen uppåt. Genom att den inte roterar under påfyllningen och bara fylls på till en 1/4 skärs inte flisen av även om du använder dig av industriflis (G50). Inget material blir heller liggande på tätningsytorna. Därför garanteras lång livslängd på kniv, drivning och tätningsytor. Mindre strömbehov: Cellslussen hanterar flis upp till storlek G50 utan problem. Långa träbitar sönderdelas enkelt med ett härdat knivblad som sitter på cellslussens övre kant. Strömbehovet är minimalt, cellslussen drivs av samma motor som stokerskruven. Cellslussens stopp ger lång livslängd: Knivbladet på cellslussen används för att ta sönder större och grövre flis. För att cellslussen inte ska ta sönder flis som redan motsvarar standarden stannar cellslussen öppen så att flis kan fritt falla ner i cellslussen. Det innebär att det skonar knivbladet, drivningen och tätningsytorna. Vanlig två- eller Flerfackad cellsluss: stort kraft - och energibehov, särskilt vid grovt flis långa träbitar leder till att pannan stannar kraftigt slitage högljudd små tätningsytor ETA HACK Cellsluss mindre kraft - och energibehov även vid grovt flis långa delar skärs av med kniven litet slitage tyst stora tätningsytor och därmed högsta säkerhet mot bakbrand 10

11 Intelligent teknik i brännkammaren: Idealiskt bränsleutnyttjande. Bränslet transporteras in på rostret i brännkammaren och förbränns där på ett kontrollerat sätt. Den keramiska brännkammaren och den automatiska regleringen av luft möjliggör en hög förbränningstemperatur och därmed ett idealiskt bränsleutnyttjande. När materialet är fullständigt förbränt tippas askan från tipprostret i en vinkel på 90, vilket säkerställer att rostret rengörs grundligt från aska och eventuellt främmande föremål. Överfyllnadsskyddet En viktig säkerhetsåtgärd som ser till att det aldrig finns mer bränsle i brännkammaren än vad som kan förbrännas är överfyllnadskyddet. Även om pannan är kall efter ett längre uppehåll eller om fuktigt, svårantändligt material används överfylls inte pannan och därmed riskerar bränslet inte heller att orsaka gengas-explosioner. Bränslemängden som tolereras av överfyllnadsskyddet kan anpassas individuellt efter det bränsle som används. Det är en stor fördel vid användning av alternativa bränslen som pellets eller mycket torr flis. Optimerad tändning sparar energi. När uppehållen i förbränningsprocessen är korta håller sig den keramiska brännkammaren sig fortfarande så varm att ny inmatat bränsle antänds av restvärmen. Den automatiska tändningen behöver bara användas efter längre uppehåll. När lambdasonden och rökgasgivaren signalerar lyckad tändning stängs tändfläkten automatiskt av. Det sparar energi. Lambdasond Blandningen av luft är A och O. Med hjälp av lambdasonden anpassas blandningsförhållandet mellan bränsleoch syretillförsel perfekt för den bästa förbränningskvalitén. På så sätt ger olika bränslekvalitéer alltid största möjliga effektivitet. Lambdasonden registrerar omedelbart när antändningen har lyckats. Det minskar antändningstiden och sparar både ström och pengar. Lambdasonden är en viktig komponent inom förbränningstekniken. Tillsammans med ETA s förbränningsreglering avgör den förbränningens förlopp och kvalitet. 11

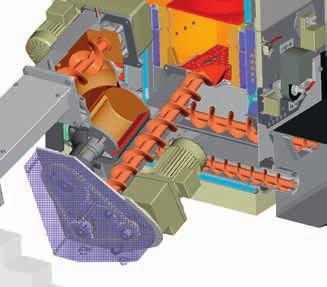

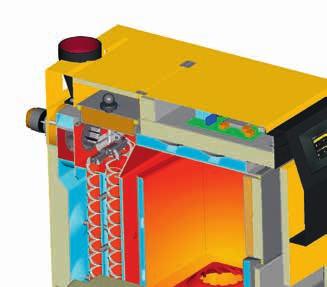

12 EN TITT IN I PANNAN Vägen till värme Ett samspel mellan komponenter av hög kvalitet som kan anpassas beroende på rumssituationen är något som många efterfrågar. Här får ni följa vägen från förrådsutrymmet via transportsystemet och in i brännkammaren 1 Fjädermrörare: Beroende på förrådsutrymmets storlek erbjuder ETA en passande fjäderomrörare med kraftfulla bladfjäderarmar. Tillgängliga standardutföranden finns med diametrar som ökar i halvmeterssteg från 1,5 till 4 meter. Från 4,5 till 6 meters diameter används en ledarmsteknik som förstärker omrörarens armar närmast tallriken. 5 Motorer med cylindrisk kuggväxling: Motorerna driver hela transportsystemet inklusive fjäderomröraren. Tack vare den aktiva strömövervakningen registreras regleringen omedelbart, om för mycket kraft används för transporten vilket indikerar att en blockering har uppstått i systemet. Om transportskruven blockeras av ett olämpligt föremål backar skruven 3 gånger för att försöka frigöra föremålet. En serviceöppning finns som tillval till förrådets innervägg för att förenkla och avlägsna stora trästycken eller främmande föremål om det blockerar skruven. 4 2 Frikopplingslänken: Den flexibla förbindelsen mellan omrörare och matarskruv är rörlig i alla riktningar, upptar tryck från konstruktionen och skyddar växelns tätningar. Dessutom samordnar den samspelet mellan omrörare och matarskruv. Om skruven rör sig mot bränslets transportriktning för att lossa blockeringar hindrar frikopplingslänken omröraren från att röra sig i fel riktning. Det skyddar omrörarens bladfjädrar Öppen trågkanal: Tack vare det väl tilltagna trågsnittet håller sig bränslet uppluckrat under transporten från förrådet till pannan, oavsett om det gäller pellets eller grovt flis. Blockeringar undviks i stor utsträckning och matningen sker tyst, med litet slitage och låg strömförbrukning. 4 Flexibelt modulsystem: Transporten av bränslet kan utformas flexibelt efter olika förrådssituationer. Monteringen är enkel och snabb. Komponenterna behöver varken kapas till eller svetsas, utan sätts enkelt ihop med lättmonterade kraftuttagsprofiler. 6 Kulkoppling i fallschaktet: Mellan transportskruven och cellslussen. Lutning och vinkel kan ändras flexibelt efter byggnadsmässiga förhållanden. En inbyggd tätning finns för att damm inte ska ta sig ut i pannrummet. 2 12

13 Touch display med mikroprocessorer: Med några få tryckningar på skärmen får du en överblick över hela värmesystemet. Om pannan är ansluten till internet får du ett e-postmeddelande om exempelvis asklådan måste tömmas. Dessutom kan du använda den kostnadsfria kommunikationsportalen meineta med partnernätverk samt få gratis programuppdateringar via USB-anslutning Sugande rökgasfläkt: Fläkten är nästintill ljudlös och ser till att det råder undertryck i pannan. Dessutom reglerar den luftmängden och försörjer därmed säkerheten i pannrummet. Till skillnad från andra system behövs ingen extra tryckfläkt. Det sparar energi samt att du får en säkrare förbränning. 11 Värmeväxlarrengöring: Konvektionsdelen rengörs helt automatiskt via turbulatorerna som hänger i varje konvektionstub. På så sätt ligger verkningsgraden på en kontinuerligt hög nivå Patenterad Cellsluss Cellslussen förhindrar bakbrand på ett säkert sätt och säkerställer högsta driftsäkerhet. Med en diameter på 21 cm har den en stor kammare som bara fylls på när slussen inte roterar, tack vare cellslussens automatiska stoppfunktion. Därför arbetar den mycket effektivt och energisnålt. Den behöver inte någon egen motor utan drivs av samma motor som stokerskruven. En härdat knivblad skär av långa flisstickor på ett tillförlitligt sätt. 8 Stigande stokerskruv: Tack vare den stora diametern på stokerskruven så transporterar den till och med stora flisbitar friktionsfritt till brännkammaren. 12 Primär- och sekundärluft spjäll: De båda luftspjällen styrs via lambdasondens mätningar och på sätt optimeras alltid mängden sekundär och primärluft till förbränningen. Den automatiska signalkalibreringen ser till att det alltid är den aktuella informationen från lambdasonden som bearbetas och att därmed högsta effektivitet och verkningsgrad uppnås. 13 Keramisk brännkammare: För att avlägsna askan fullständigt ur brännkammaren tippar rostret över 90 så att askan lätt kan falla ned. Därför påverkas inte driften av främmande föremål i askan, som t.ex. stenar, spikar. 14 Helautomatisk askutmatning till extern asklåda: Askan transporteras från konvektionsdelen och brännkammaren till asklådan via två separata skruvar med en gemensam drivning. Där komprimeras den vilket innebär att asklådan inte behöver tömmas lika ofta som på andra system. Askan är både enkel och bekväm att komma åt. 13

14 VIKTIGA PRODUKTEGENSKAPER Renlighet ger högsta effektivitet Brännkammare och konvektionsdelen rengörs automatiskt hos alla ETA flispannor. Det ökar effektiviteten och minimerar underhållsbehovet i pannan. Endast asklådan behöver tömmas tack vare askkomprimering och stor volym i asklådan kan det ske betydligt mer sällan än hos vanliga system. Automatisk askutmatning: effektivt och enkelt Eftersom skruven för askutmatning är ungefär lika stor som stokerskruven blockeras den inte av främmande föremål som små stenar eller spik som kan hamna i askan. Värmeväxlarrengöring: kontinuerligt hög verkningsgrad Tuberna rengörs av turbulatorer som drivs av en motor. En tryckfjäder gör en ryckartad rörelse när den når brytgränsen så att flygaska enkelt faller ner. Askan som faller ner fångas upp av en roterande tallrik på pannans botten och leds sedan till askskruven. En ren panna har alltid högsta verkningsgrad. Asklåda: stor men inte för tung. Askan samlas i en extern låda. De båda askutmatningsskruvarna komprimerar askan vilket förlänger tömningsintervallen avsevärt jämfört med andra system. Som tillval erbjuder ETA även en extra stor asklåda i samma storlek som en soptunna eller asktransportsystem som är särskilt anpassade till stora värmesystem. Tipproster med lång livslängd. Bränslet transporteras in i brännkammaren via stokerskruven. Främmande föremål som stenar och spikar i bränslet påverkar inte driften. Även den helautomatiska rengöringen av rostret sker problemfritt. Tippvinkeln är över 90 så att askan och eventuella främmande föremål kan falla ned och sedan transporteras med askskruven till asklådan. Fullständig förbränning Pannan avgör automatiskt när det är dags för askutmatning. Baserad på mängden förbränt bränsle sedan den senaste askutmatningen beräknas tidigast och senast möjliga askutmatningstidpunkt. Inom denna tidsintervall väljer regleringen en idealisk tidpunkt för att inleda en kontrollerad nedeldning. Rostret tippas inte innan rökgastemperaturgivaren och lambdasonden signalerar att bränslet är förbränts fullständigt. 14

15 Från flisförrådet till pannan En bra flispanna behöver knappast något underhåll och bränsletransporten sker helt automatiskt. ETA-transportsystemet ser till att även grov flis kan transporteras utan problem och blockeringar. Frihjulslänken ser till att motorn kan ändra riktning för att lossa blockeringar i transportskruven utan att botten omröraren följer med i motsatt riktning Passar även stora stycken Med ETA HACK kan du även elda grovt flis (G50). ETA-transportsystem klarar utan problem flis med en längd upp till 12 cm. Den progressiva skruven tar hand om den problemfria transporten från förrådet till cellslussen. Avståndet mellan bladen på skruven ökar successivt för att luckra upp materialet så inga blockeringar ska uppstå, särskilt vid övergången från det öppna tråget i förrådet till det slutna tråget. Materialet luckras därmed upp vilket leder till ett tystare, smidigare och strömsnålare materialflöde. Inget driftstopp trots eventuell blockering Om det skulle uppstå en materialblockering registreras detta omedelbart av strömövervakningen i regleringen och skruvarna ändrar då riktning tills materialet har lossnat och bränsletransporten kan fortsätta utan hinder. Omröraren får aldrig rotera i motsatt riktning eftersom det kan skada bladfjädrarna. Ifall skruvarna byter riktning så kopplas omröraren automatiskt bort från motorn med hjälp av frihjulslänken. Frihjulslänken ser till att motorn kan ändra riktning för att lossa blockeringar i transportskruven utan att bottenomröraren följer med i motsatt riktning Alltid optimal bränsleupptagning Det finns bottenomrörare med starka bladfjädrar för förrådsutrymmen mellan 1,5 och 4 meters diameter, ökande i halvmeterssteg. För utrymmen upp till sex meter erbjuder ETA en ledarmsteknik som ger en extra förstärkning av omröraren. Det flexibla systemet Förbindelseskruvarna finns tillgängliga med standarddelar i alla längder upp till sex meter i steg om 125 mm. Delarna behöver inte svetsas eller skäras till utan skjuts enkelt in i varandra och bultas ihop. Ingen svetsning eller tillskärning på monteringsplatsen: transportsystemets delar skjuts enkelt in i varandra 15

16 BRÄNSLEFÖRRÅD OCH BRÄNSLETRANSPORT Från flisförrådet till pannan Hur utformar jag mitt förrådsutrymme? Hur säkerställs problemfri transport av bränslet från lagret till pannan? Med ETA-systemen har du en mängd olika möjligheter. En fjäderomrörare för alla behov En fjäderomrörare från ETA går att anpassa till byggnadsförutsättningarna. En höjdskillnad mellan förrådsutrymmet och pannrummet är idealiskt så att omröraren kan gå jämnt. ETA erbjuder även en sluttande transportlösning mellan förråd och panna. Fötterna under omrörartallriken kan nämligen justeras. På så sätt kan lutningen på transportsystemet ställas in exakt kw Ø omrörare1,5-6 meter Ø skruvar 115 mm kw Ø omrörare 3-6 meter Ø skruvar 160 mm H ETA-tips: För en horisontell transport krävs följande höjdskillnader mellan förrådsutrymme och pannrum: för panna upp till 90 kw: H = 715 mm för panna upp till 130 kw: H = 735 mm för panna med 200 kw: H = 790 mm ETA-info: Planeringsråd för ett flisförråd Fjäderomrörarna är konstruerade för en maximal fyllnadshöjd på 5 meter. Trågskruven mellan förrådsöppningen och pannan får inte vara längre än maximalt 6 meter (L). L Med eller utan lutande golv? Det är gynnsammare att installera fjäderomröraren om golvet inte lutar. Driften blir något mer energisnål. Visserligen kan en liten del av lagret inte tömmas helt. Denna del fylls helt enkelt på med mycket torrt flis vid första påfyllningen. Med ett lutande golv blir det lite mindre flis kvar i lagret. 16

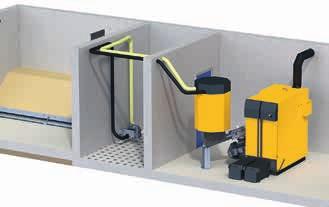

17 Lösningen för pelletseldare Om det inte finns tillräcklig plats för ett flisförråd är pellets den idealiska lösningen eftersom energidensiteten hos pellets är ungefär fyra gånger så hög som hos flis. Därmed behövs bara en fjärdedel så stort förrådsutrymme för att uppnå samma värmeeffekt. Planeringsråd för ett pelletsförråd med omrörare Pellets är mycket tyngre än flis. Omrörarna får därför inte täckas med mer än 2 meter pellets. För att pelletsen inte ska malas sönder får enbart omrörare med bladfjädrar och en diameter på maximalt 4 meter användas. Den öppna trågskruven i förrådet måste förses med en pelletstäckplåt. Trågskruven mellan förrådsöppningen och pannan får vara maximalt 1,5 meter. Den som vill använda sin panna med enbart pellets bör satsa på den matarskruv som ETA har utvecklat särskilt för transport av pellets. Den kan anslutas direkt till cellslussen eller i kombination med ETA -industrisugenheten som då kan placeras på ett längre avstånd från pannan Exempel En industriverksamhet med 200 kw värmebehov förbrukar årligen cirka 60 ton pellets, vilket motsvarar 100 kubikmeter. Om pelletsleveranser sker tre gånger om året räcker ett förrådsutrymme på bara 40 m3 inklusive reserver. Vid en fyllhöjd på 4,5 meter krävs alltså en yta i förrådsutrymmet på bara 2 gånger 4 meter. än skruvlösningen. Om pelletsskruven väljs kan bränslet fyllas, på en avsevärt högre höjd. Med ETA-industrisugenheten är det även enkelt att övervinna höjdskillnader. Planeringsråd för ett pelletsförråd med matarskruv: Den öppna trågskruven i förrådsutrymmet får vara maximalt sex meter lång, och totallängden för den öppna och slutna trågskruven maximalt åtta meter. Med hänsyn till byggnadens stabilitet kan skruvarna övertäckas med upp till sex meter pellets. Med ETA-industrisugenheten kan avstånd på upp till 35 meter och höjdskillnader på upp till 5 meter övervinnas. ETA-matarskruv ETA-industrisugenhet 17

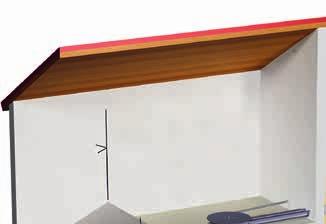

18 BRÄNSLEFÖRRÅD OCH- TRANSPORT Förrådspåfyllning: Enkelt, säkert, rent Vid uppvärmning med flis är det särskilt viktigt med en genomtänkt lösning för påfyllning av förrådet. En bra lösning gör så att man kan spara både tid och pengar under många år framöver. Påfyllning i marknivå Den här förrådsformen är den som används mest på lantbruk och skogsgårdar. Den utgör det enklaste och mest kostnadseffektiva sättet att förvara flis. Om det finns frontlastare, dumper eller tippvagn tillgänglig blir användningen ännu enklare. Även arbets och tidsåtgången vid påfyllning reduceras till ett minimum. Med transportenheter som dumper eller tippvagn som klarar stora volymer kan materialet tippas direkt in i förrådet. Krockskydd så att fjäderomröraren inte skadas ETA-transportsystemen möjliggör extra stora förråd. Med en frontlastare eller teleskoplastare kan flisvolymen öka mer på höjden. ETA-tips: Påfyllningsskydd Påfyllningsskyddet motverkar att fjäderomröraren Skadas oavsiktligt vid påfyllning med ex frontlastare. Tippning i ett förråd under marknivå För att uppnå god påfyllning även för flis med brant rasvinkel bör schaktöppningen vara stor. I idealfallet sträcker den sig över förrådets hela diameter och är 2 meter bred. Med det här systemet är förrådsdiametrar på upp till 6 meter möjliga. För att förhindra en bryggbildning av bränslet i förrådet bör aldrig omrörarens diameter vara mindre än förrådets. Om man bygger ett nytt förråd är det bäst att välja lika stort förråd som diametern på fjäderomröraren. Det är mest kostnadseffektivt. 18

19 SERVICE! Speciallösningar efter behov Tack vare modulsystemen finns det en tekniskt perfekt transportörlösning för nästan alla situationer med mycket bra förhållande mellan pris och kapacitet. Med ETA är det bland annat möjligt att få två omrörare till en panna eller en omrörare till två pannor. För bränslesilor i snickerier har ETA en pendelskruv i produktportföljen. För att bygga höjdskillnader, riktningsändringar och avstånd på upp till 6 meter kan mellanskruvar användas. De ska inte monteras brantare än i 30 -vinkel. Mellanskruvar kan även användas för att ansluta ett befintlig transportsystem. Här kan en bottenomrörare med en diameter på upp till 6 meter användas. Vid rumshöjder som är mindre än halva omrörardiametern rekommenderas två skruvar för optimal fyllning av förrådsrummet. Om byggnadens förutsättningar inte tillåter någon tippficka eller om det är svårt att komma fram med flistransporten kan flisen blåsas in från flistransporten. Inblåsning är även den bästa lösningen när uppvärmning sker med enbart pellets. Förrådspåfyllningsskruv eller inblåsningslösning för källarutrymmen Om du vill utnyttja befintliga utrymmen eller ha ditt flisförråd direkt i huset är en förrådspåfyllningsskruv eller inblåsningslösning idealisk. Förrådpåfyllningsskruven kan monteras mycket flexibelt diagonalt i förrådstaket eller stigande upp till 45 med steglös montering. ETA-extra: Säkert är säkert Alla öppna påfyllningstråg har ett skyddsgaller. Det skyddar inte bara mot olyckor när skruven roterar utan bidrar tack vare skakmotorn även till problemfri transport av fliset utan att det stockar igen. Ett plansäkerhetsgaller med måtten 2,5 gånger 1 meter kan också beställas. Vertikal skruv och inblåsning för höga förrådsutrymmen En vertikal skruv och inblåsning är lämplig för grov flis med låg andel fina partiklar, däremot inte för pellets. Den kan användas för höga förrådsutrymmen, exempelvis om förrådet är inbyggt i höga utrymmen eller om bara en liten yta står till förfogande. Med den vertikala transportskruven kan flis transporteras upp till 8 meter. För att slungan ska kunna kasta fliset långt och fördela det på bästa sättet över förrådsutrymmet får andelen fina partiklar inte vara för hög. Fallhöjd [m] Korn 50 mm Korn 30 mm Kornstorlek 20 mm Kastlängd [m] 19

20 T E K NI S K A DATA ETA-flispanna kw Rökgasanslutningar med rökgasåtercirkulation är omkring 65 mm högre 4 Tillopp, anslutning R6/4 5 Avtappning R1/2" >2475 Retur, anslutning R6/ Nödkylningsslinga R1/2" AG Ø Pannan kan beställas med bränsleinmatning från höger eller vänster sida > > 950 > > > >

21 Flispanna Enhet 70 kw 90 kw Effektområde Flis W25 - S160 Pellets kw 21,0 70,0 26,0 88,0 Nominell värmeeffekt pellets kw 21,0 70,0 27,0 95,0 Verkningsgrad flis vid delbelastning/nominell belastning * % 93,0/92,4 94,3/93,3 Verkningsgrad pellets vid delbelastning/nominell belastning* % 91,7/92,4 92,5/93,3 Uppställningsmått B x D x H mm 810 x x Uppställningsbredd vid avtagen kåpa mm 690 Vikt med/utan cellsluss-stoker kg 999/ /854 Vatteninnehåll liter 196 Motstånd på vattensidan (ΔT = 20 C) Pa/mVp 570/0, /0,090 Volym asklåda liter 44 Skorstensdrag delbelastning/nominell belastning Pa 2 Pa vid delbelastning/5 Pa vid nominell belastning krävs över 15 Pa krävs en dragbegränsare Elektrisk effektförbrukning med flis vid delbelastning/ nominell belastning* W 144/ /396 Elektrisk effektförbrukning med pellets vid delbelastning/nominell belastning* W 100/157 97/190 Högsta tillåtna drifttryck bar 3 Inställningsintervall temperaturreglage C Högsta tillåtna drifttemperatur C 95 Minsta returtemperatur C 60 Pannklass 5 enligt EN 303-5:2012 Lämpliga bränslen Flis ISO , P165-P315 (G30-G50), högst 35 % vattenhalt [M]; Elefantgräs ÖNORM C4000 och C4001; Pellets ISO A1, ENplusA1 Elektrisk anslutning 400 V AC / 50 Hz / 13 A / 3 P + N + PE *Värden enligt provningsprotokoll från BLT Wieselburg Från 1/4/2017 kommer biobränslepannorna upp till 70kW få en ny design, dem motsvarande energivärdena, uträkningar av utsläpp & nya designen på biobränslepannorna kan du hitta på ETA s hemsida 21

22 T E K NI S K A DATA ETA-flispanna kw Rökgasanslutningar med rökgasåtercirkulation är omkring 65 mm högre 3 Retur, anslutning R2 4 Tillopp, anslutning R2 5 Avtappning R1/2" 1 Måtten inom parentes gäller för pannan med 200 kw (1972) > 2500 Nödkylningsslinga R1/2" (1900) Ø180 (Ø220) 1933 (2355) 1703 (2095) 1 Pannan kan beställas med bränsleinmatning från höger eller vänster sida. 926 (1232) 832 (902) 712 (786) 388 (331) 755 (742) 432 (429) > 400 (> 600) > 300 (> 500) 1816 (2500) > 1200 (> 1500) (240) 112 > (911) 745 (799) 1518 (1839) > 2630 (> 2900) 2 > 3120 (> 4000) 5 22

23 Flispanna Enhet 110 kw 130 kw 200 kw Nominell värmeeffekt flis (M25-S160) kw 33,0 110, Nominell värmeeffekt pellets kw 33,0 110, Verkningsgrad flis vid delbelastning/nominell belastning * % 93,0/94,6 94,8/92,7 93,5/92,3 Verkningsgrad pellets vid delbelastning/nominell belastning* % 92,2/92,8 92,0/91,7 91,1/91,1 Uppställningsmått B x D x H mm 930 x x x x Uppställningsbredd vid avtagen kåpa mm Vikt med/utan cellsluss-stoker kg 1 334/ /1 800 Vatteninnehåll liter Motstånd på vattensidan (ΔT = 20 C) Pa/mVp 1 600/0, /0,170 Volym asklåda liter x 80 Skorstensdrag delbelastning/nominell belastning Pa 2 Pa vid delbelastning/5 Pa vid nominell belastning över 15 Pa krävs en dragbegränsare Elektrisk effektförbrukning med flis vid delbelastning/ nominell belastning* W 178/ /535 Elektrisk effektförbrukning med pellets vid delbelastning/nominell belastning* W 103/ /300 Högsta tillåtna drifttryck bar 3 Inställningsintervall temperaturreglage C Högsta tillåtna drifttemperatur C 95 Minsta returtemperatur C 60 Pannklass 5 enligt EN 303-5:2012 Lämpliga bränslen Flis ISO , P165-P315 (G30-G50), högst 35 % vattenhalt [M]; Elefantgräs ÖNORM C4000 och C4001; Pellets ISO A1, ENplusA1 Elektrisk anslutning 400 V AC / 50 Hz / 13 A / 3 P + N + PE *Värden enligt provningsprotokoll från BLT Wieselburg. 23

24 ETA PU PelletsUnit 7 till15 kw ETA PC PelletsCompact 20 till 50 kw ETA PE-K pelletspanna 70 till 220 kw ETA SH Vedpanna 20 till 60 kw ETA SH-P Vedpanna 20 och 30 kw med ETA TWIN pelletspanna 20 och 26 kw ETA Ackumulatortank SP l och SPS l ETA hydraulmodul ETA ehack flispanna 20 till 45 kw ETA HACK flispanna 70 till 200 kw ETA HACK VR flispanna med trapproster kw Ihr Heizungsfachmann berät Sie gerne ETA Heiztechnik GmbH Gewerbepark 1 A-4716 Hofkirchen an der Trattnach Tel.: +43 (0) Fax: +43 (0) info@eta.co.at Tekniska ändringar förbehålles För att du ska kunna få ta del av vår kontinuerliga vidareutveckling förbehåller vi oss rätten till tekniska ändringar, även utan föregående meddelande. Tryck- och stavfel eller ändringar av alla slag under mellantiden berättigar inte till några anspråksmöjligheter. Enskilda utrustningsvarianter som avbildats eller beskrivits här kan endast erhållas som tillval. Vid eventuella motsägelser i olika dokument avseende leveransomfånget gäller uppgifterna i vår aktuella prislista. Alla bilder visas bara i illustrerande syfte och kan innehålla tillval som kan beställas mot pristillägg. Foto: ETA Heiztechnik GmbH, Lothar Prokop Photographie, istockphoto, Thinkstockphotos, Photocase, Shutterstock. Hackgutkessel ETA HACK SV,
