1 DISKAR VERSION 110-6

2 DISKLINJEN Disklinjen spelar en viktig roll i kundens upplevelse av butiken samt i personalens dagliga arbete. Våra flexibla diskar är framtagna med hänsyn till ergonomi, funktion och formspråk. De skapar en stabil grund funktionsmässigt, där ni och er personal kan möta era kunder på ett professionellt och effektivt sätt. Diskserien VISION består av en mängd olika diskarvarianter och tillbehör för att ni ska kunna skapa disklinjen som passar er butik bäst. Våra standardmaterial finner du på sida 3. 8

3 OPTIMERA DISKLINJEN MED BRA EXPONERING RAKA DISKAR Serien består av 4 st olika raka diskar; 2 bredder samt 2 höjder. Bredderna är 615 eller 915 mm. Låg disk är 910 mm hög och hög disk 1150 mm. Invändigt finns ett flyttbart hyllplan. Till diskarna finns tillbehör som fronthyllor, invändiga luckor, låsbara lådor och fler lösa hyllplan. -VD-H60 Disk VISION rak ART.NR. BREDD DJUP HÖJD -VD-L VD-H VD-L VD-H VD-L90 9

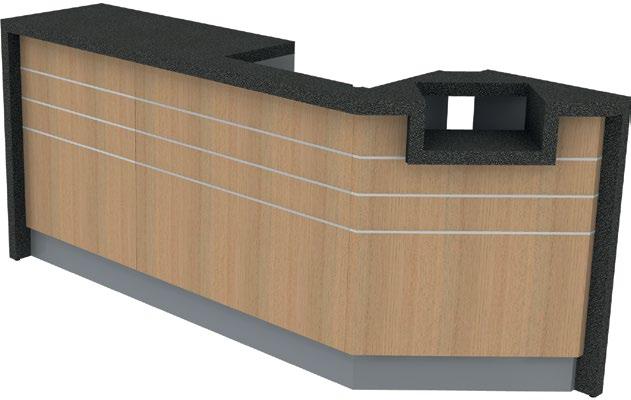

4 HÖRNDISKAR Disk VISION hörn Hörndiskarna finns i 90 och 45 graders vinkel, samt inner och ytter hörn. I innerhörnsdiskarna ingår ett fast hyllplan. ART.NR. BREDD DJUP HÖJD 90 HÖRN -VD-L-H VD-H-H VD-H-H -VD-L-H45 45 HÖRN -VD-L-H VD-H-H INNERHÖRN -VD-L-IH VD-H-IH INNERHÖRN -VD-L-IH VD-H-IH VD-H-IH -VD-L-IH45 ÖVRIGA Disk VISION sälj Disk med plåthyllor på skena för integrerad varudisplay i disk linjen. Inkluderar 2 plåthyllor med konsoler, plexifronter, och etikett lister. Finns i två bredder anpassade efter 600- alt. 900-hyllor. ART.NR. BREDD DJUP HÖJD -VD-L70-S VD-L100-S VD-L70-S 10

5 Disk VISION belyst löpsedelsram Disk med belyst löpsedelsram i svartlackad plåt på fronten. ART.NR. BREDD DJUP HÖJD -VD-L60-BL VD-H60-BL TILLVAL: Standardstomme och kan kombineras med lådor och luckor. -VD-L60-BL -VD-H60-BL 11

6 Disk VISION retur/säkerhet Anpassad disk för returback eller värdeskåp. Båda finns som tillbehör. Disken levereras med låsbar låda. Utrymme för back/skåp: 577x543x726. -VD-H60-RS BREDD: 615 mm DJUP: 720 mm HÖJD: 1150 mm -VD-H60-RS Tillbehör ART.NR. BENÄMNING BREDD DJUP HÖJD CI Returback på hjul Värdeskåp CI Returback på hjul Värdeskåp 12

7 KORVFÖRSÄLJNING Disk VISION korvförsäljning Anpassad disk för korvförsäljning. Det finns tillbehör såsom rullgrill, plexihuv, korvvärmeri och brödvärmare. -VD-L100-KO BREDD: 1000 mm DJUP: 720 mm HÖJD: 910 mm -VD-L100-KO TILLBEHÖR ART.NR. BENÄMNING BREDD DJUP HÖJD FF Rullgrill FF Korvvärmeri FF Brödvärmare med draglåda VD-L100-KO 13

8 Korvmoduler Komplett korvmodul i rostfritt - rak front med glashuv. Ansluts på 3-fas (380 V, 16 A). ART.NR. BENÄMNING BREDD DJUP HÖJD -FF Korvmodul FJUGESTA FF Korvmodul KUMLA FF Front VISION -FF För att integrera kylmontern i disklinjen. ART.NR. BENÄMNING BREDD DJUP HÖJD -VD-F-KO Front VISION korvmodul VD-F-KO Front VISION korvmodul Tillbehör -VD-F-KO2 TILLBEHÖRSTRÅG TILL KORVMODUL Tillbehörstråg för korvmodul i rostfritt som hängs på fronten. -IFB BREDD: 1210 mm DJUP: 132 mm HÖJD: 910 mm SERVETTHÅLLARE Enkel sevetthållare i klar plast. -IFB IFB BREDD: 176 mm DJUP: 106 mm HÖJD: 123 mm -IFB

9 KONTANTHANTERING OCH BETALSYSTEM Disk VISION WaveData Anpassad disk för WaveData med utdragbarthyllplan. -VD-H60-WD BREDD: 615 mm DJUP: 720 mm HÖJD: 1150 mm TILLVAL: Kan kombineras med 1-4 stycken lådor VD eller lucka VD alternativt VD VD-H60-WD Räkningsfack Räkningsfacket är framtaget som tillbehör och kan lätt monteras under toppskivan på disken. Den består utav 2 st anpassade fack för räkningar och värdeavier. SH SH BREDD: 250 mm DJUP: 215 mm HÖJD: 133 mm Disk VISION SafePay Anpassad disk för SafePay myntväxlare CR2 samt sedelväxlare NR2. -VD-L60-SP BREDD: 615 mm DJUP: 720 mm HÖJD: 910 mm -VD-L60-SP 15

10 Disk VISION Axlon Anpassad disk för Axlon myntväxlare TC4 och sedelväxlare RS-TB. Finns höger samt vänsterställd. ART.NR. BREDD DJUP HÖJD -VD-H90-AX1H VD-H90-AX1V VD-H90-AX1H Högerställd Axlondisk CASH GUARD Disk VISION CashGuard Classic/S4 Anpassad disk för Cash Guard, myntväxlare Classic samt sedelväxlare S4. Finns höger samt vänsterställd. ART.NR. BREDD DJUP HÖJD -VD-H60-CS4H VD-H60-CS4V VD-H90-CS4H VD-H90-CS4V VD-H60-CS4H Högerställd TILLVAL: Kan kombineras med 1-4 stycken lådor eller låga luckor. Bred modell kan dessutom kombineras med någon av de smala luckorna. -VD-H90-CS4V Vänsterställd 16

11 Disk VISION CashGuard S8/R4 Diskanslutning till låg disk Anpassad disk för Cash Guard, myntväxlare S8 samt sedelväxlare R4. Finns höger samt vänsterställd. Anslutningsgavel mot hög eller låg disk är valbar. ART.NR. BREDD DJUP HÖJD -VD-H60-S8R4H VD-H60-S8R4V VD-H90-S8R4H VD-H90-S8R4V Diskanslutning till hög disk -VD-H60-S8R4V Vänsterställd -VD-H90-S8R4H Högerställd 17

12 Disk VISION CashGuard S8/S4 Anpassad disk för Cash Guard, myntväxlare S8 samt sedelväxlare S4. Finns höger samt vänsterställd. Anslutningsgavel mot hög eller låg disk är valbar. ART.NR. BREDD DJUP HÖJD -VD-H60-S8S4H VD-H60-S8S4V VD-H90-S8S4H VD-H90-S8S4V TILLVAL: Kan kombineras med 1-4 stycken lådor eller låga luckaor. Bred modell kan dessutom kombineras med någon av de smala luckorna. -VD-H90-S8S4V Vänsterställd -VD-H60-S8S4H Högerställd Disk VISION CashGuard S8/H5 Anpassad disk för Cash Guard, myntväxlare S8 samt sedelväxlare H5. Finns höger samt vänsterställd. Anslutningsgavel mot hög eller låg disk är valbar. ART.NR. BREDD DJUP HÖJD -VD-H90-S8H5H VD-H90-S8H5V VD-H90-S8H5H Högerställd 18

13 SNABBKASSA Snabbkassa Snabbkassorna är kompletta utgångskassor där det finns möjlighet att integrera både kontanthanteringssystem och rullvågar. Kan exempelvis placeras i förbutikslinjen inom dagligvaru handeln eller som fristående kassa i exempelvis en minilivs. SNABBKASSA MED ELLER UTAN VÅGPARTI BREDD: 2145 mm DJUP: 720 mm HÖJD: 910 mm ART.NR. -VD-SK -VD-SKD -VD-SKS BENÄMNING Utan vågparti För Digivåg För Stathmosvåg SNABBKASSA FÖR CASHGUARD S8 OCH S4 -VD-SK snabbkassa utan vågparti BREDD: 2145 mm DJUP: 772 mm HÖJD: 1095 mm ART.NR. BENÄMNING -VD-SKD-S8S4H För Digivåg, Höger -VD-SKD-S8S4V För Digivåg, Vänster -VD-SKS-S8S4H För Stathmosvåg, Höger -VD-SKS-S8S4V För Stathmosvåg, Vänster -VD-SKS-S8S4H Snabbkassa för Stathmosvåg och CashGuard 19

14 SPEL Diskar VISION lotter ATG En bred variant med 3 st låsbara lådor, lottinsats och display i toppskivan samt belyst löpsedelsram på fronten. Två smala varianter med 1 st flyttbart hyllplan, lottinsats och löpsedelsram på fronten (ej belyst). ART.NR. BENÄMNING BREDD DJUP HÖJD -VD-L Disk VISION lotter plan VD-L30-8A-998 -Disk VISION lotter lutande VD-L60-A Disk VISION lotter VD-L30-8 -VD-L30-8A -VD-L60-A8 Terminaldisk VISION ATG ATG terminaldisk med två låsbara lådor varav den ena är försedd med mynt- och sedelkassett. -VD-H60-A BREDD: 615 mm DJUP: 720 mm HÖJD: 1150 mm -VD-H60-A -VD-H60-A Tillbehör Passar i utrymmet brevid lådorna ART.NR. BENÄMNING BREDD DJUP HÖJD MA Deponeringsbox VD Papperskorg MA Deponeringsbox VD Papperskorg 20

15 21

16 Terminaldisk Svenska Spel Terminaldisk anpassad för Svenska Spels terminal, med belyst löpsedelsram på fronten. -SP5-H60-0 BREDD: 615 mm DJUP: 720 mm HÖJD: 910 mm Lottdisk Svenska Spel -SP5-H60-0 Lottförsäljningsdisk för Svenska Spel med infälld lottlåda samt belyst löpsedelsram. -SP5-L60-8 BREDD: 615 mm DJUP: 720 mm HÖJD: 910 mm Postendiskar -SP5-L60-8 Vi är stolta leverantörer av Postens ombudsdiskar. Kontakta Posten för vidare information. 22

17 GRUNDA DISKAR Våra grunda diskar används med fördel där utrymmet är begränsat eller behovet av uppställningsytor på diskarna är ganska litet. Kan användas så väl inom konfektion, övrig detaljhandel som till avstämningskassor inom dagligvaruhandeln. Disk VISION grund Disk som är grundare än standardmodellen. Finns i två bredder. -VD-G60 ART.NR. BREDD DJUP HÖJD -VD-G VD-G TILLVAL: Luckorna VD och VD samt VD och VD till den 915 mm breda disken. -VD-G90 Lucka finns som tillval VD-L-GG Gavel till grund disk 23

18 Disk VISION grund S4 Grund disk som är anpassad till CashGuards sedelväxlare S4. Finns i två bredder. ART.NR. BREDD DJUP HÖJD -VD-G60-S VD-G90-S VD-G90-S4 TILLVAL: Luckorna VD100034, VD100035, VD och VD Lucka finns som tillval -VD-G60-S4 Disk VISION grund hörn 90 graders hörndisk till den grunda serien. Finns med slät toppskiva eller anpassad till CashGuards myntväxlare S8. ART.NR. BREDD DJUP HÖJD -VD-G-H VD-G-HS VD-G-H -VD-G-HS8 24

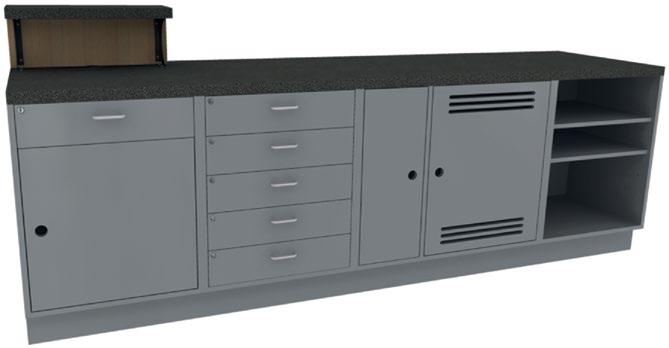

19 TILLVAL Hyllplan Lucka med ventilation Kombination med lådor Kombination med låda och lucka Tillbehör disk VISION Som tillbehör finns lådor och luckor. I en disk får 5 st lådor plats alternativt 1 lucka. Luckan är vändbar och kan monteras som både vänster- och högerhängd. Det finns dessutom lägre luckor som går att kombinera med en låda. Luckorna går att få med eller utan ventilationshål. Lådorna är dämpade och låsbara. ART.NR. BREDD DJUP HÖJD VD Disklåda med lås VD Disklucka VD Disklucka med vent VD Disklucka till låda VD Disklucka till låda med vent VD Disklucka smal VD Disklucka smal med vent VD Hyllplan VD Hyllplan smal TILLBEHÖRSPAKET: -VD-TP 25

20 TILLBEHÖR Frontpaket disk VISION Som tillbehör finns dessutom frontpaket som innehåller skenor som hängs på fronten med 3 alternativt 4 plåthyllor beroende på hög eller låg front. Konsoler, trådavdelare, plexifront samt etikettlist. 915 bredden passar dessutom till standard hörn diskarna. ART.NR. BREDD DJUP HÖJD -VD-FP-L VD-FP-H VD-FP-L VD-FP-H VD-FP-H60 Exponeringshylla Exponeringshylla i 3 nivåer för godis inklusive plexifronter. Ger snygg och säljande exponering. -SH Kampanjhylla ART.NR. BENÄMNING BREDD -SH Exponeringshylla 615 -SH Påhängshylla 615 -SH Kampanjhylla 615 SH Topphylla 615 SH Spjutskena 615 -SH Exponeringshylla -SH Exponeringshylla 915 -SH Påhängshylla 915 SH Kampanjhylla 915 SH Topphylla 915 SH Spjutskena 915 -SH Påhängshylla SH Spjutskena 26

21 Papperskorg -BP BREDD: 324 mm DJUP: 173 mm HÖJD: 351 mm -BP Papperskorg PUSH En snygg papperskorg som rymmer mycket och passar lika bra framför som bakom disklinjen ART.NR. BENÄMNING DIAM HÖJD FÄRG Pappersakorg PUSH Röd Papperskorg PUSH Silver Papperskorg PUSH TWO Röd Löpsedelshållare S BREDD: 335 mm DJUP: 7 mm HÖJD: 560 mm S Hörnhylla SH Anslutningshylla i perforerad plåt med magnetlister. Används mellan 90-gradersdisk och rak disk. DJUP: 330 mm SH

22 Påkörningsskydd För att skydda diskpartiet finns det kromat påkörningsskydd som monteras i förstärkt sockel. ART.NR. BENÄMNING DIAM LÄNGD Rör krom Rör krom, vinkel Rör krom, vinkel Fäste Ändknapp förnicklad 38 VD Sockelförstärkning 615 VD Sockelförstärkning 915 VD Sockelförstärkning 90 hörn VD Sockelförstärkning 45 hörn SKYDDA DISKEN MOT SLITAGE MED PÅKÖRNINGSRÖR Disklinje med påkörningsskydd 28

23 DÖRRAR OCH GAVLAR Dörrar Alla dörrar säljs inklusive gångjärn. Dörr GRIND är inklusive kodlås. Dörrarna är anpassade i höjd för att linjera med toppskiva och sockel. ART.NR. BENÄMNING BREDD DJUP HÖJD -CFC-SD-100:3 Dörr GRIND CFC-SD-70:3 Dörr GRIND CFC-SD-60:3 Dörr GRIND SH Svänglucka Diskgavel mellan hög/låg disk Hög diskgavel Dörr 29

24 Gavlar VISION För snygga avslut och avdelningar i diskpartiet finns gavlar. Det finns 2 olika sorters gavlar som passar ihop med de höga diskarna. Täckande som är rektangulära i formen samt höga som följer diskens konturer. Låg gavel passar avslut mot låg disk. Det finns dessutom artiklar med justerbara breddmått vid de fall där man vill anpassa till eventuell vägg/pelare. För att binda samman disklinjen finns dessutom en liten diskgavel som ansluter mellan hög och låg disk. ART.NR. BENÄMNING BREDD DJUP HÖJD VD-T-G Diskgavel täckande VD-T-GJ Diskgavel täckande justerbar * VD-H-G Diskgavel hög VD-H-GJ Diskgavel hög justerbar * VD-L-G Diskgavel låg VD-L-GG Diskgavel låg grund VD-L-GJ Diskgavel låg justerbar * VD-G Diskgavel mellan hög/låg * Justerbart breddmått vid de fall där man vill anpassa till eventuell vägg/pelare. FRONTER För att skapa en sammanhängande disklinje finns en anpassningsbar front att montera framför exempelvis kylar eller korvmoduler. För dessa som har ventilaton åt sidorna finns sidostycken som skapar en luftspalt mellan övriga diskar och kylen. ART.NR. -VD-F VD-FS BENÄMNING Front med justerbar bredd och höjd Sidotopp då inbyggnadsmodulen har ventilation på sidorna VD-F 30

25

26

27
