Installationsanvisning OnTag

Transkript

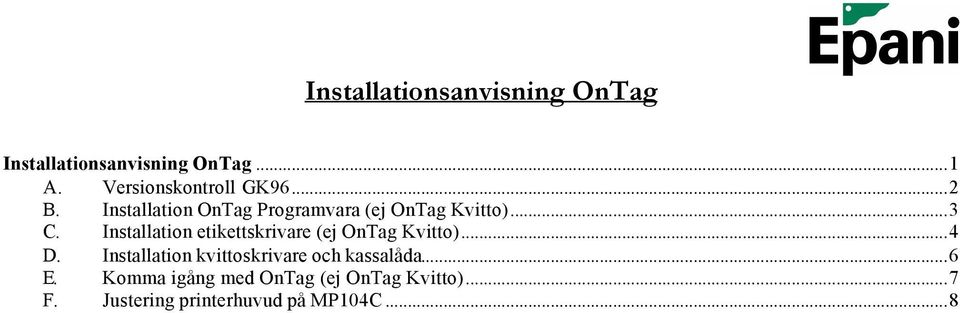

1 Installationsanvisning OnTag Installationsanvisning OnTag...1 A. Versionskontroll GK B. Installation OnTag Programvara (ej OnTag Kvitto)...3 C. Installation etikettskrivare (ej OnTag Kvitto)...4 D. Installation kvittoskrivare och kassalåda...6 E. Komma igång med OnTag (ej OnTag Kvitto)...7 F. Justering printerhuvud på MP104C...8

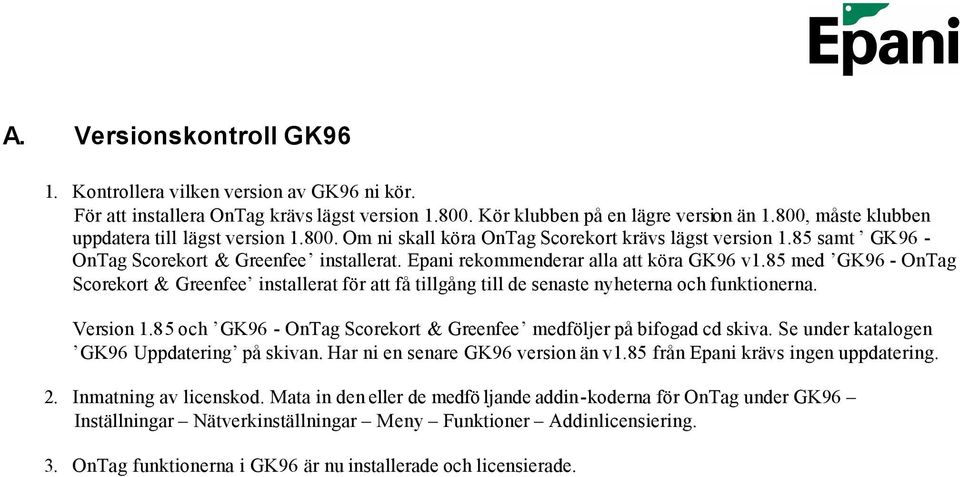

2 A. Versionskontroll GK96 1. Kontrollera vilken version av GK96 ni kör. För att installera OnTag krävs lägst version Kör klubben på en lägre version än 1.800, måste klubben uppdatera till lägst version Om ni skall köra OnTag Scorekort krävs lägst version 1.85 samt GK96 - OnTag Scorekort & Greenfee installerat. Epani rekommenderar alla att köra GK96 v1.85 med GK96 - OnTag Scorekort & Greenfee installerat för att få tillgång till de senaste nyheterna och funktionerna. Version 1.85 och GK96 - OnTag Scorekort & Greenfee medföljer på bifogad cd skiva. Se under katalogen GK96 Uppdatering på skivan. Har ni en senare GK96 version än v1.85 från Epani krävs ingen uppdatering. 2. Inmatning av licenskod. Mata in den eller de medfö ljande addin-koderna för OnTag under GK96 Inställningar Nätverkinställningar Meny Funktioner Addinlicensiering. 3. OnTag funktionerna i GK96 är nu installerade och licensierade.

3 B. Installation OnTag Programvara (ej OnTag Kvitto) OnTag programv aran som innehåller ett inställningsprogram och en printerserver skall installeras på samtliga datorer som skall kunna skriva ut till de nya etikettskrivarna. Vanligtvis samtliga GK96 arbetsstationer. OnTag skall också installeras på den eller de datorer som skrivarna skall installeras och/eller konfigureras från (OBS! Gäller ej er Terminal Server dator om den används till GK96 och dess klienter). Det är viktigt att du är inloggad som administratör på datorn så att du har fulla rättigheter att installera. Installation OnTag Programvara 1. Kör setup.exe på OnTag CD n för att starta installationen. Följ anvisningarna på skärmen. 2. Titta efter om det finns en uppdatering av OnTag. Titta på skivan under katalogen OnTag Uppdatering eller på Epani s hemsida under OnTag. Uppdateringen består av en exe -fil och heter OnTagUpdate följt av versionsnummer. Dubbelklicka på uppdateringen för att starta uppdatering. Uppdateringsprogrammet känner automatiskt av om OnTag behöver uppdateras, så det är ingen fara att köra fel uppdatering. Kommande uppdateringar kommer att finnas på Epani s hemsida.

4 C. Installation etikettskrivare (ej OnTag Kvitto) Etikettskrivaren MP104C 300dpi från Markpoint, nedan kallad skrivare, kan installeras antingen på serieporten eller på nätverket. För bäst prestanda rekommenderar Epani installation på nätverket. Läs noga igenom den medföljande användarmanualen till skrivaren och bekanta dig med skrivaren innan du går vidare. Inkoppling 1. Anslut skrivaren till nätuttaget. Se användarmanual Om ni avser att köra seriellt, anslut den medföljande seriella kabeln mellan COM1 på skrivaren och valfri ledig serieport på dator/server. OBS! Terminal Server användare: Koppla inte in skrivaren på er terminal server dator om den används till GK96 och dess klienter. Anslut istället till annan dator. Tex er kassa/receptionsdator. - Om ni avser kör över nätverket anslut skrivaren till nätverket. Se användarmanuall. Om det är första gången ni installerar skrivaren i ert nätverk koppla även in den seriella kabeln enligt ovan så att att IP nummer kan konfigureras i skrivaren. 3. Mata skrivaren med de etiketter ni avser att använda. Se användarmanual. OBS! Om ni skall använda skrivaren till att skriva ut kompletta scorekort eller annan media med en tjocklek på mer än 150µ måste printerhuvudet justeras för att öka trycket mot mediet. Se avsnitt F. Justering printerhuvud på MP104C. 4. Starta skrivaren och mata fram nästa etikett med röd knapp. 5. Skrivaren är nu klar att installeras och konfigureras i OnTag. Installation och konfigurering 1. Starta Printerservern på den dator som du vill ha som server för dina utskrifter och skrivare för OnTag. Notera! Om ni har seriekabeln in kopplad måste skrivaren vara kopplad till den datorn. Printerservern hittar du under Startmenyn Program (Epani) OnTag Printerserver. OBS! Terminal Server användare: Om er terminal server dator används till GK96 och dess klienter skall du inte installera skrivaren i printerservern på denna dator. Installera istället på en annan dator. Tex er kassa/receptionsdator. Installera lokalt, dvs inte som inloggad terminal server klient användare. 2. Välj lägg till ny skrivare under Funktioner Skrivare Ny 3. Ange ett namn på skrivaren. Tex Greenfee och välj printermodell. 4. Följ instruktionen för den typ av anslutning som önskas: Välj anslutningstyp: - Seriell: 1. Markera anslutning Seriell. 2. Ange serieporten på datorn som skrivaren är inkopplad till. Ange önskad bps. 3. Tryck Konfigurera. Konfigurering är klar då skrivaren automatiskt startats om och stegmotorn reagerat (Litet dovt ljud). 4. Tryck Testutskrift för att kontrollera anslutningen. 5. Tryck Anslut OK. Status på skrivaren skall nu vara Klar - Nätverk: - Skrivaren är helt ny, dvs aldrig tidigare installerad i OnTag, eller dess IP adress är okänd: 1. Markera anslutning Nätverk. 2. Välj serieport på datorn som skrivaren är inkopplad till. Ange Bps 9600 (inställt från fabrik). *Serieporten används tillfälligt för att konfigurera skrivaren med en ny IP-adress. 3. Ange IP adress. Välj en adress som ni vet är ledigt i erat lokala nätverk (Be er nätverksadministratör om hjälp för detta.) 4. Se till att Endast anslutning inte är ikryssat.

5 5. Tryck Konfigurera. Konfigurering kommer nu att ske via serieporten. Bekräfta eventuella meddelanden. Konfigurering är klar då skrivaren automatiskt startats om och stegmotorn reagerat (Litet dovt ljud). 6. Koppla från den seriella kabeln mellan dator/server och skrivare. 7. Starta om skrivaren mha strömbrytaren på baksidan. OBS! Vänta att slå på skrivaren tills dioden på framsidan slocknat. 8. För att skrivarens IP adress skall vara beständig bör den konfigureras som statisk. Skrivaren använder inte DHCP varvid den måste behålla samma IP adress. IP adressen kan göras statisk från ett nätverksinställningsprogram. Detta sköts oftast av er nätverkstekniker. Det kan också göras manuellt i kommandofönstret mha kommandot arp. Se instruktion nedan. OBS NEDAN INSTRUKTION KAN MEDFÖRA ALLVARLIGA PROBLEM I ERT NÄTVERK VARVID NI BÖR RÅDFRÅGA EN NÄTVERKSTEKNIKER INNAN NI GÅR VIDARE. 1. Starta kommando - / DOS - prompten 2. Skriv arp a följt av Enter. Nu listas anslutningarna i ditt nätverk. 3. Leta upp den IP adress du angav till din skrivare och notera dess fysiska ethernet adress. Om ditt IP nummer saknas i listan innebär det att skrivaren inte fått kontakt med nätverket. Prova då att istället skriva ut MAC adressen på en etikett från skrivaren. Stäng av skrivaren. Vänta 10 s. Slå på skrivaren. Håll direkt efter det ned den röda knappen tills dess att skrivaren skriver ut inställningarna. Notera den fysiska adressen (MAC adressen). 4. Skriv arp s [IP-adress] [Fysisk adress] följt av Enter. Tex arp s aa c Verifiera den statiska bindningen mha arp a 6. Kontrollera att nätverket har kontakt med skrivaren mha ping [IP-adress] 7. Klart. Starta om skrivaren. 9. Tryck Testutskrift för att kontrollera installationen. 10. Tryck Anslut OK. Status på skrivaren skall nu vara Klar - Skrivarens IP adress är känd: 1. Ange IP adress 2. Kryssa i Endast anslutning. 3. Tryck Testutskrift för att kontrollera anslutningen. 4. Tryck Anslut OK. Status på skrivaren skall nu vara Klar Skrivaren är nu ansluten och konfigurerad i printerservern. TIPS! Märk skrivaren tydligt med dess IP adress och namn så blir det enklare att koppla in eller installera om skrivaren i framtiden. 5. Installation av skrivare klart. Etikettskrivarna är nu installerade och klara. För att komma igång med OnTag och aktivera de nya funktionerna i GK96 följ avsnittet Komma igång med OnTag.

6 D. Installation kvittoskrivare och kassalåda Kvittoskrivaren TM-T88IIx från Epson, nedan kallad skrivare, installeras på skrivarporten och skall användas av kassadatorn. Skrivaren kan också installeras i en Terminal Server miljö som utdelad skrivare till en annan kassadator. Observera att flera kassor inte skall dela skrivare. Varje kassa skall ha sin egen kvittoskrivare. Läs noga igenom den medföljande användarmanualen till skrivaren och bekanta dig med skrivaren innan du går vidare. Inkoppling 1. Anslut skrivaren till nätuttaget mha av medföljande nätadapter. Se användarmanual. 3. Anslut den medföljande printerkabeln mellan skrivaren och valfri ledig skrivarport på dator/server. 4. Om ni har har köpt en kassalåda med OnTag skall denna kopplas in på skrivarens baksida. Notera! Om ni redan har en kassalåda sen tidigare som ni vill använda kan det behövas en omkopplingskabel. Epani tillhandahåller kostnadsfritt en typ av omkopplingskabel som fungerar med de flesta äldre kassalådor som har en modularkontakt. Kontakta Epani om ni har problem med kassalådan. 5. Ladda skrivaren med en kvittorulle. Se användarmanual. 6. Starta skrivaren och mata fram pappret. 7. Skrivaren och kassalådan är nu klar att konfigureras från GK96. Konfigurering 1. Gå in under GK96 Underhåll Kassa Kvittotext - Skrivare. 2. Välj Epson TM-T88II i listan över tillgängliga skrivare. 3. Välj Skrivarport, Konvertering, Kassalåda. Lämpligt antal tomma rader mellan kvitto är 6. Välj anpassa för nätverk = ja om ni ansluter till en kvittoskrivare som är installe rad och utdelad från en annan dator, tex i en Terminal Server miljö. 4. Spara med F2. Skrivaren och kassalådan är nu klar att användas. 5. Starta GK96 Kassa och kontrollera att allt fungerar.

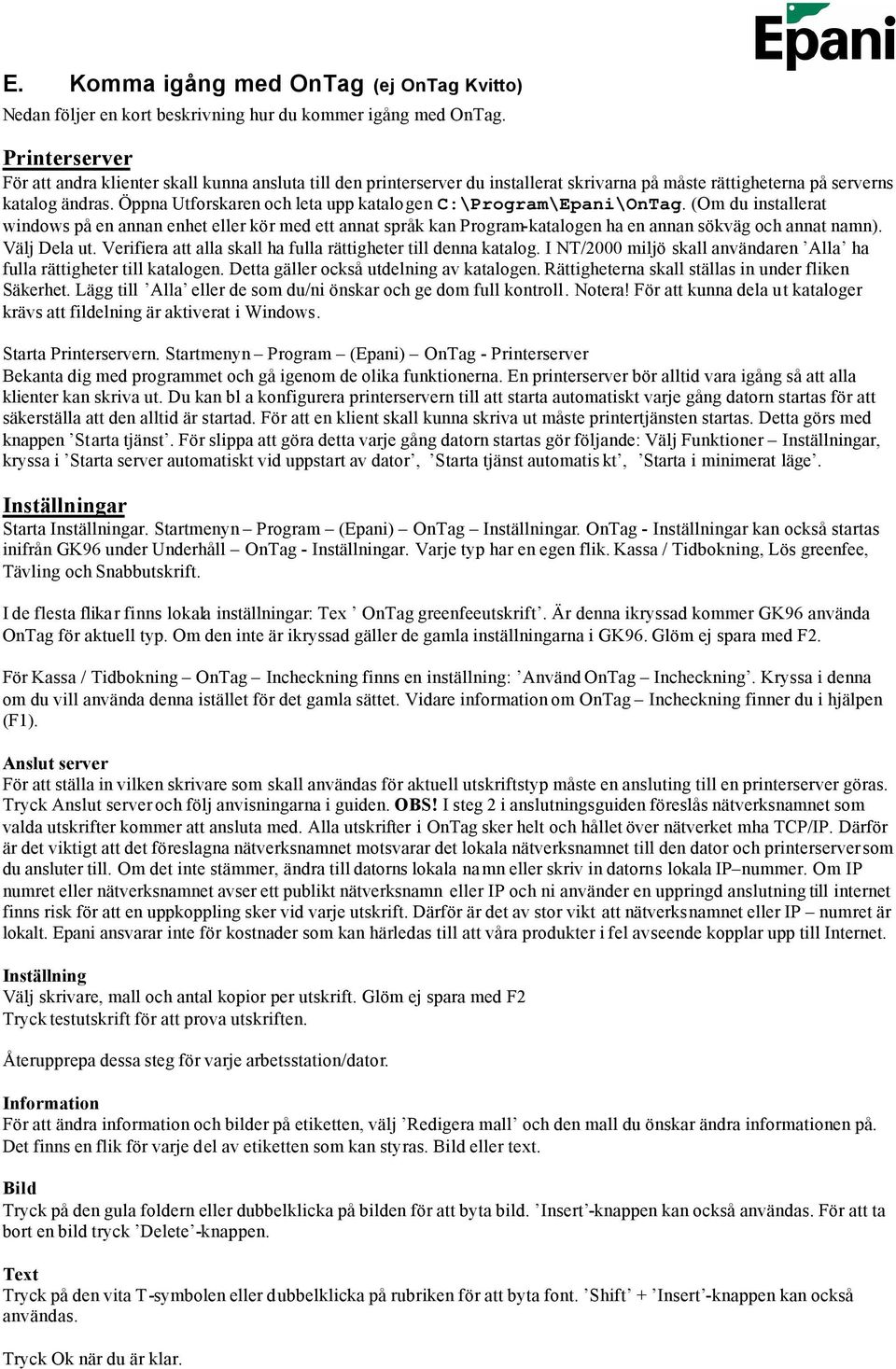

7 E. Komma igång med OnTag (ej OnTag Kvitto) Nedan följer en kort beskrivning hur du kommer igång med OnTag. Printerserver För att andra klienter skall kunna ansluta till den printerserver du installerat skrivarna på måste rättigheterna på serverns katalog ändras. Öppna Utforskaren och leta upp katalogen C:\Program\Epani\OnTag. (Om du installerat windows på en annan enhet eller kör med ett annat språk kan Program-katalogen ha en annan sökväg och annat namn). Välj Dela ut. Verifiera att alla skall ha fulla rättigheter till denna katalog. I NT/2000 miljö skall användaren Alla ha fulla rättigheter till katalogen. Detta gäller också utdelning av katalogen. Rättigheterna skall ställas in under fliken Säkerhet. Lägg till Alla eller de som du/ni önskar och ge dom full kontroll. Notera! För att kunna dela ut kataloger krävs att fildelning är aktiverat i Windows. Starta Printerservern. Startmenyn Program (Epani) OnTag - Printerserver Bekanta dig med programmet och gå igenom de olika funktionerna. En printerserver bör alltid vara igång så att alla klienter kan skriva ut. Du kan bl a konfigurera printerservern till att starta automatiskt varje gång datorn startas för att säkerställa att den alltid är startad. För att en klient skall kunna skriva ut måste printertjänsten startas. Detta görs med knappen Starta tjänst. För slippa att göra detta varje gång datorn startas gör följande: Välj Funktioner Inställningar, kryssa i Starta server automatiskt vid uppstart av dator, Starta tjänst automatis kt, Starta i minimerat läge. Inställningar Starta Inställningar. Startmenyn Program (Epani) OnTag Inställningar. OnTag - Inställningar kan också startas inifrån GK96 under Underhåll OnTag - Inställningar. Varje typ har en egen flik. Kassa / Tidbokning, Lös greenfee, Tävling och Snabbutskrift. I de flesta flikar finns lokala inställningar: Tex OnTag greenfeeutskrift. Är denna ikryssad kommer GK96 använda OnTag för aktuell typ. Om den inte är ikryssad gäller de gamla inställningarna i GK96. Glöm ej spara med F2. För Kassa / Tidbokning OnTag Incheckning finns en inställning: Använd OnTag Incheckning. Kryssa i denna om du vill använda denna istället för det gamla sättet. Vidare information om OnTag Incheckning finner du i hjälpen (F1). Anslut server För att ställa in vilken skrivare som skall användas för aktuell utskriftstyp måste en ansluting till en printerserver göras. Tryck Anslut server och följ anvisningarna i guiden. OBS! I steg 2 i anslutningsguiden föreslås nätverksnamnet som valda utskrifter kommer att ansluta med. Alla utskrifter i OnTag sker helt och hållet över nätverket mha TCP/IP. Därför är det viktigt att det föreslagna nätverksnamnet motsvarar det lokala nätverksnamnet till den dator och printerserver som du ansluter till. Om det inte stämmer, ändra till datorns lokala namn eller skriv in datorns lokala IP nummer. Om IP numret eller nätverksnamnet avser ett publikt nätverksnamn eller IP och ni använder en uppringd anslutning till internet finns risk för att en uppkoppling sker vid varje utskrift. Därför är det av stor vikt att nätverksnamnet eller IP numret är lokalt. Epani ansvarar inte för kostnader som kan härledas till att våra produkter i fel avseende kopplar upp till Internet. Inställning Välj skrivare, mall och antal kopior per utskrift. Glöm ej spara med F2 Tryck testutskrift för att prova utskriften. Återupprepa dessa steg för varje arbetsstation/dator. Information För att ändra information och bilder på etiketten, välj Redigera mall och den mall du önskar ändra informationen på. Det finns en flik för varje del av etiketten som kan styras. Bild eller text. Bild Tryck på den gula foldern eller dubbelklicka på bilden för att byta bild. Insert -knappen kan också användas. För att ta bort en bild tryck Delete -knappen. Text Tryck på den vita T-symbolen eller dubbelklicka på rubriken för att byta font. Shift + Insert -knappen kan också användas. Tryck Ok när du är klar.

8 F. Justering printerhuvud på MP104C Nedan följer en kort beskrivning hur du ökar trycket på skrivarhuvudet. Öppna skrivaren, justera skruvarna som visas på bilden. Använd en 2,5 3mm s spårmejsel. Skruva motsols tills det börjar bli riktigt trögt. Justera båda skruvarna lika mycket. Finjustera genom att skriva ut och justera endera skruven tills trycket blir jämnt, klart och tydligt. Om svärtan fortfarande är dålig öka svärtan på skrivaren i printerservern. Pröva också att sänka hastigheten. För att minska trycket skruva medsols. OBS skruva inte för långt, skruven kan lossna. Med vänliga hälsningar SYSteam Epani AB.
