GearUnits för strålkastare med hög effekt

Transkript

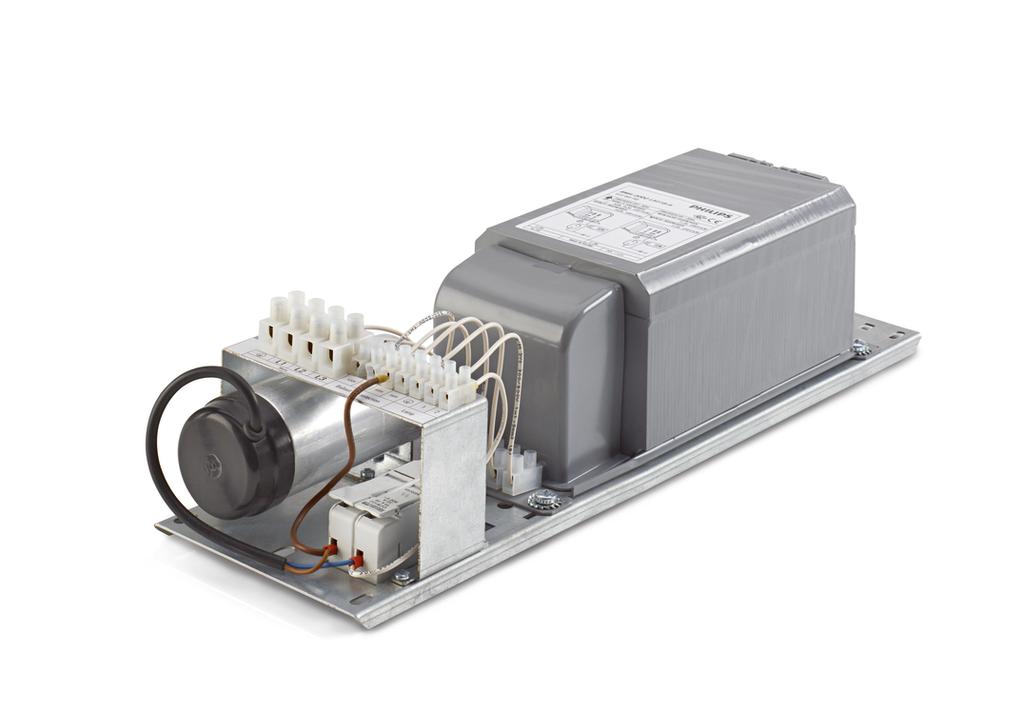

1 Lighting GearUnits för strålkastare med hög effekt High Power GearUnits Philips är ett av få företag som kan erbjuda kompletta lösningar för strålkastarsystem: strålkastare, innehållande armatur, ljuskälla och driftdonsenhet.våra innovativa driftdonsenheter för höga effekter är utvecklade för att uppfylla behovet av en kompakt driftdonslösning som är helt installationsklar.driftdonsenheterna med högeffekt är avsedda för användning i kombination med strålkastare anpassade för HIDljuskällor och som inte kan integreras med elektriska komponenter på grund av det begränsade utrymmet eller de höga temperaturerna. En driftdonsenhet innehåller alla elektriska komponenter (driftdon, tändare, kondensatorer), kablage och kopplingsplintar som behövs för tändning och stabil drift för ljuskällan med kontrollerad ström. Driftdonsenheter för höga effekter finns i utförande (ECB330) och (ECP330). Nu finns även en elektronisk enhet för flimmerfritt ljus (EMC330) tillgänglig i utförande. Den fungerar med ArenaVision MVF403 MHNLA 1000 W och MVF404 MHNSE 2000 W. Den elektroniska enheten eliminerar flimmereffekt och garanterar perfekt bild även med superslowmotionkameror. Fördelar Garanterar tillförlitlig funktion för hela Philips strålkastarsystem Kompakt storlek och klar för enkel installation Servicebar: alla komponenter kan enkelt bytas ut separat Funktioner Hög effektfaktor Finns i och utförande Passar för 2 000, 1 000, 600 och 2 400/600 Wlampor i Philips strålkastare Driftdonsenhet med elektronisk driver som kan eliminera flimmereffekten och därfmed fungerar perfekt för filmning med superslowmotionkameror

2 High Power GearUnits Användning utförande: för användning inomhus eller i elskåp driftdonsutförande: för utomhusbruk specifikationer Armatur ECB330 (för ) Tändare Parallella tändare () placerade på driftdonsenheten ECP330 (för ) Serietändare (SI/ESI) är monterade vid armaturen och således ECM330 (, med elektroniskt flimmerfritt driftdon) saknar tillsvarande driftdonsenheter tändare EMC330 ESI KIT ( med elektroniskt flimmerfritt driftdon, kit för Armaturer för MHNSE/SE HO W och MHNLA W med retrofit) elektronisk hot restrike (HRE) behöver ingen speciell HRE Alternativa ljuskällor MASTER MHNSE W HO driftdonsenhet MASTER MHNLA/X528/1 000, W Den timerintegrerade elektroniska hot restriketändare (HRE) som MASTER MHNFC/tvåsocklad/1 000, W bara fungerar i kombination med Philips elektromagnetiska driftdon HPIT/E40/1 000, W är monterad på armaturens baksida och har samma responstid som SONT/E40/600, W en vanlig serietändare 2 x SONT / E40 / 400, 600 W Kondensator En uppsättning parallella kondensatorer används för att uppnå en 2 HPITP/E40/400 W effektfaktor upp till 0,90 för ljuskällan/driftdonet Spänning 230 eller 240 V V / 5060 Hz V / 5060 Hz V / 50 Hz V / 50 Hz Notera: max. spänningsvariationer från nominellt värde: 8 % och 6 % specifikationer Kabeltätning Endast för ECP330 utföranden: Installation Klar för elnätsanslutning; kablar skall monteras mellan driftdonet och Utföranden med en ljuskälla: armaturen 2 M25 kabeltätningar (varav en är blind) för nätkabel IN/UT Anslutningar görs via skruvterminaler för fas, nolla och jord för (överkoppling) lämplig för nätkabel Ø 13 till 18 mm (d.v.s. 3 2,5 nätspänning till 5 6 mm² styv eller 5 4 mm² mjuk) Nätanslutning och ljuskälleanslutning är tydligt markerade och 1 M20 för kabel till ljuskällan Ø 10 till 14 mm fungerar för kablar upp till 16 mm² för nätanslutning och upp till 4 Utföranden med två ljuskällor: mm² för ljuskälleanslutning 2 M25 kabeltätningar för separata nätkablar per ljuskälla (ej Omgivningstemperatur: 30 ºC/ 45 ºC (inomhus)/ 55 ºC (utomhus) överkoppling) för utföranden (ECP330 och ECM330) 1 M25 för kabel Ø 13 till 18 mm passar för en kabel 5 6 mm² Max. avstånd mellan den elektroniska driftdonsenheten, ECM330, styv eller 5 4 mm² mjuk för individuell matning till respektive och armaturen är 150 m för MHNLA W och 180 m för MHN ljuskälla SE HO W Tillval Säkring (FU), ej för ECM330 Notera: säkringen fungerar som 1fasskydd på 230Vvarianter och 2fasskydd på 380Vvarianter Material och ytbehandling Driftdonsenhet (ECB330 utförande): galvaniserat stål Armaturhus: ECP330 (utförande): strängsprutad aluminium med gråmålade armaturgavlar i pressgjuten aluminium ECM330 (utförande): aluminium 2

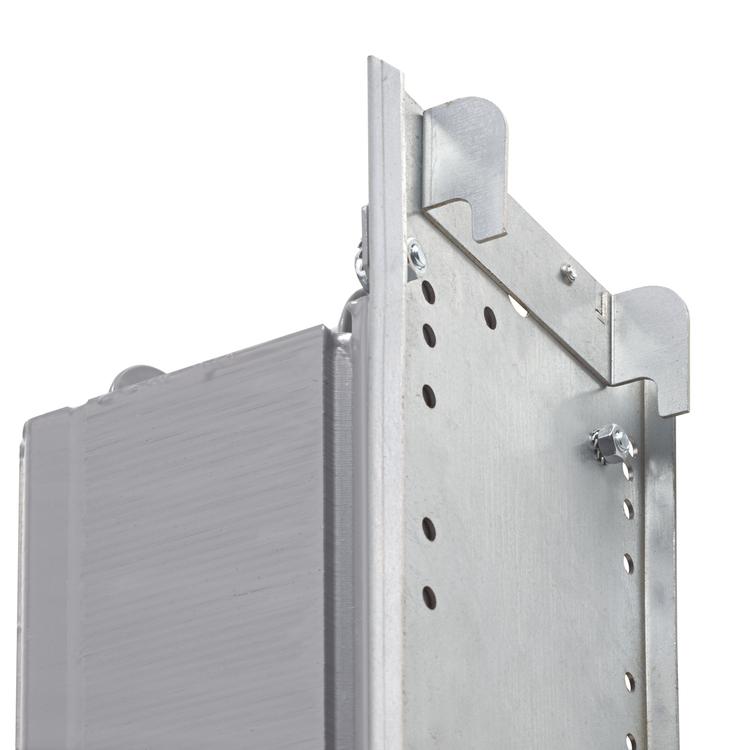

3 High Power GearUnits Versions Produktinformation Upphängningskrok Upphängningskrok 3

4 High Power GearUnits Produktinformation Allmän information CEmärkning CE märkning Användning och godkännande Skyddskod för Skyddskod för mekanisk Kod för mekanisk Kod för påverkan kapslingsklass påverkan kapslingsklass ECM330 MHNLA1000W V ECB330 MHNLA2000W V ECM330 MHNSEH2000W V ECB330 MHNSE2000W V ECM330 MHNLA1000W V ECP330 SONT600W V ECP330 SONT1000W V ECP330 2xSONT400W V ECP330 HPIT1000W V ESI KIT ECM330 MHNSEH2000W V ESI KIT ECB330 SONT600W V ECP330 HPIT2000W V ECB330 SONT1000W V ECP330 MHNFC1000W V ECB330 2xSONT400W V ECP330 MHNFC2000W V ECB330 HPIT1000W V ECP330 MHNLA1000W V ECB330 HPIT2000W V ECP330 MHNLA2000W V ECB330 MHNFC2000W V ECP330 MHNSE2000W V ECB330 MHNLA1000W V Drift och elektricitet Ingångsfrekvens Inspänning Ingångsfrekvens Inspänning ECM330 MHNLA1000W V 220 till 480 V ECM330 MHNLA1000W V ESI KIT 220 till 480 V ECM330 MHNSEH2000W V 277 till 480 V ECM330 MHNSEH2000W V ESI KIT 277 till 480 V 4

5 High Power GearUnits Ingångsfrekvens Inspänning ECB330 SONT600W V 50 Hz 230 till 240 V ECB330 SONT1000W V 50 Hz 230 till 240 V ECB330 2xSONT400W V 50 Hz 230 till 240 V ECB330 HPIT1000W V 50 Hz 230 till 240 V ECB330 HPIT2000W V 50 Hz 380 till 415 V ECB330 MHNFC2000W V 50 Hz 360 till 415 V ECB330 MHNLA1000W V 50 Hz 230 till 240 V ECB330 MHNLA2000W V 50 Hz 360 till 415 V ECB330 MHNSE2000W V 50 Hz 380 till 430 V ECP330 SONT600W V 50 Hz 230 till 240 V Ingångsfrekvens Inspänning ECP330 SONT1000W V 50 Hz 230 till 240 V ECP330 2xSONT400W V 50 Hz 230 till 240 V ECP330 HPIT1000W V 50 Hz 230 till 240 V ECP330 HPIT2000W V 50 Hz 380 till 415 V ECP330 MHNFC1000W V 50 Hz 230 till 240 V ECP330 MHNFC2000W V 50 Hz 360 till 415 V ECP330 MHNLA1000W V 50 Hz 230 till 240 V ECP330 MHNLA2000W V 50 Hz 360 till 415 V ECP330 MHNSE2000W V 50 Hz 380 till 430 V Allmän information Antal Antal Lampfamiljskod Lampeffekt ljuskällor Produktfamiljskod Lampfamiljskod Lampeffekt ljuskällor Produktfamiljskod ECM330 MHN MHNLA 1000 W 1 ECM ECB330 MHN MHNSE 2000 W 1 ECB330 LA1000W V SE2000W ECM330 MHN MHNLA 2000 W 1 ECM V SEH2000W ECP330 SON SONT 600 W 1 ECP V T600W V ECM330 MHN MHNLA 1000 W 1 ECM ECP330 SON SONT 1000 W 1 ECP330 LA1000W V T1000W V ESI KIT ECP330 2xSON SONT 400 W 2 ECP ECM330 MHN MHNSEH 2000 W 1 ECM330 T400W V SEH2000W ECP330 HPI HPIT 1000 W 1 ECP V ESI KIT T1000W V ECB330 SON SONT 600 W 1 ECB330 T600W V ECP330 HPI HPIT 2000 W 1 ECP ECB330 SON SONT 1000 W 1 ECB330 T2000W V T1000W V ECB330 2xSON SONT 400 W 2 ECB ECP330 MHN MHNFC 1000 W 1 ECP330 T400W V FC1000W ECB330 HPI HPIT 1000 W 1 ECB V T1000W V ECP330 MHN MHNFC 2000 W 1 ECP330 FC2000W ECB330 HPI HPIT 2000 W 1 ECB V T2000W V ECP330 MHN MHNLA 1000 W 1 ECP330 LA1000W V ECB330 MHN MHNFC 2000 W 1 ECB ECP330 MHN MHNLA 2000 W 1 ECP330 FC2000W LA2000W V V ECP330 MHN MHNSE 2000 W 1 ECP ECB330 MHN MHNLA 1000 W 1 ECB330 SE2000W LA1000W V V ECB330 MHN MHNLA 2000 W 1 ECB330 LA2000W V 5

6 High Power GearUnits 2017 Philips Lighting Holding B.V. Med ensamrätt. Specifikationerna kan ändras utan föregående meddelande. Varumärkena tillhör Philips Lighting Holding B.V. eller respektive ägare , Juli 25
