Energipolitikens mål om en 100% förnybar elförsörjning kräver mer Fjärrvärme och Kraftvärme.

Transkript

1 Energipolitikens mål om en 100% förnybar elförsörjning kräver mer Fjärrvärme och Kraftvärme. Bengt-Göran Dalman,

2 Målet kommer inte att nås med dagens styrmedel!! Källa: Scenarier över Sveriges framtida Energisystem ER 2017:6

3 Källa: Sweco-Ekonomiska-förutsättningar-för-skilda-kraftslag

4 Vad krävs för att den icke förnybara kraften skall stängas ner? Politiska beslut är inte möjligt enl Energiöverenskommelsen. Måste stängas på grund av dålig lönsamhet och att Både Elenergi- och Eleffekt-balans måste gå ihop inom Sverige.

5 För att lyckas måste Elproduktionen dels innehålla mycket mer el från Sol och Vind Innebär att periodvis producerar Sol och Vind mer än hela Sveriges behov av El. Exportmöjligheterna är begränsade för grannländer har ungefär samma situation. Innebär periodvis låga priser. Fortsätter man att köra oreglerbar kraftproduktion så blir priser ännu lägre. Drifttiden för oreglerbar kraftproduktion förkortas till kanske 5000h/år och därmed försämras lönsamhet. Men inte tillräckligt för nedläggning med framtida elpriser. Med mycket Sol och Vind så går Effektbalansen inte ihop.

6 Källa: Leveranssäkerhet inom Elförsörjningen IVA

7 Källa:EL OCH FJÄRRVÄRME SAMVERKAN MELLAN MARKNADERNA, ETAPP 2 RAPPORT 2017:

8 Stöd till solel värmer swimming pools Fortumchefen Per Langer intervjuades idag av nyhetsbyrån Montel angående stöd till solel. Här återges intervjun i sin helhet. Fortums Sverigechef sågar stödsystem till solkraft

9 Hur mycket eleffekt med dagens styrmedel finns att tillgå i framtiden vid tioårsvinter? s Produktionsmöjligheter Vattenkraft MWel Bioenergi 5 000MWel Vindkraft 36TWh 1 200MWel Summa MWel Underskott är ca 7 000MWel med dagens maxförbrukning som enligt SVK är 27000MWel IVA anger att framtidens eleffektbehov kan uppgå till 30000MWel

10 Effektbalansen för Sverige går inte ihop om man bara satsar på Sol och Vind Mer kraftvärme ökar elproduktionen när den behövs Fjärrvärme som ersätter elvärme gör att Eleffektbehovet minskar. Tillsammans med laststyrning så går det att få ihop en Effektbalans för Sverige dvs att det produceras minst så mycket el i Sverige som det förbrukas även den kallaste vinterdagen.

11 SVEBIO har visat att det är möjligt med det dubbla från Biokraft.

12

13 Uppskattning av Eleffektbehov för värme utifrån uppmätta värden vinter 2015/2016 Veckomedeleffekt Medeltemp Norden Medelpris SE3 MW C SEK/MWh v ,5 199 v ,6 377 v ,9 419 v ,6 165 Temperatur Effekt Effekt/C Skillnad v49-v02 12,1 C MW 403 MW/C Skillnad v03-v04 9,5 C MW 363 MW/C Uppskattat totalt eleffektbehov för värme från +17 C inkl varmvatten MW

14 Elenergi för uppvärmning 2014 (80% av normalår) Småhus ES 2015:07 T - Antal Enbart El eller El+Bio st - Antal Luft/luft Värmepump st -Antal Luft/Vatten VP st 14,0 TWh - Antal Berg, Sjö eller Mark VP st T Totalt st Flerbostadshus ES 2015:07 Lokaler ES 2015:07 Fritidshus SCB 2011 Fjärrvärme Svensk FV ,4 TWh 2,9 TWh 3,5 TWh 1,2 TWh Summa ett normalår ca 25 TWh Industrins elvärmeanvändning saknas. Totalt värmebehov är ca 7TWh

15 Anslutbara småhus till Fjärrvärme i medelstor svensk kommun Småhus i områden med utbyggd FV: 26%. (Varav 16% har FV idag) 22% i områden där FV inte är möjligt 5% i tät- småorter med möjlighet till lokal FV Småhus i närheten av FV: 47% Uppskattning av Småhus i tät- och småorter utanför befintlig FV men där lokal FV skulle vara möjligt: 5% 78% av alla småhus är anslutbara till fjärrvärme För 78% av alla småhus är fjärrvärme möjligt 47% i närheten av FV 26% i områden med FV

16 Kostnader att ansluta småhus i medelstor svensk kommun Medel för hus med vattenburet värmesystem. Medel för hus med direktel kr/hus* kr/hus* *Innefattar lokalt nät i område och servis in till varje hus. Baserat på erfarenhet vid tidigare utbyggnad. FV central i varje hus kr. Direktelkonvertering 500kr/m2. Plaströrnät (4G FV-nät lägre tryck och temp) har lägre förluster och kan minska kostnad med ca 18000kr/hus i speciella områden. Värmeförbrukning i snitt är kwh/hus

17 Elanvändning för värme i olika fall Berg VP Årsförb el Elvärmebehov Summa eleffekt v värme kw , ,8 4, ,6 6, ,6 7, ,6 5,35 Medel Berg VP ,52 5,336 Luft/Vatten VP ,54 Direktel FTX ,

18 Kalkylränta Kalkylränta Kalkylränta Lönsamhet: Bäst förutsättning Område Värmebehov MWh Antal hus 1299 st. Intäkt/Investering 0,18 Intäkt enl. lågt elpris 300kr/MWh Ekonomisk livslängd Återbetalningstid (nuvärdesberäknad): Nuvärde 30år 40år 4% 23år: 42,5 milj. 23år: 90,5 milj. 6% >30år: -5,4 milj. 32år: 19,0 milj. 8% >30år: -38,9 milj. >40år: 26,2 milj. Investeringsbehov Matarledning inom bostadsområden Servisledningar Direktelskonvertering Fjärrvärmecentraler Totalt investeringsbehov kr kr kr kr kr Intäkt enl. FV-pris Ekonomisk livslängd Återbetalningstid (nuvärdesberäknad): Nuvärde 30år 40år 4% 13år: 168,8milj. 13år: 242,8milj. 6% 15år: 94,3milj. 15år: 132,1milj. 8% 19år: 42,6milj. 19år: 62,2milj. Lågt Elpris FV-pris Högt Elpris Intäkt [kr] kr kr kr Kostnad [kr] kr kr kr Kassaflöde [kr] kr kr kr Intäkt enl. högt elpris 800kr/MWh Ekonomisk livslängd Återbetalningstid (nuvärdesberäknad): Nuvärde 30år 40år 4% 8år: 364,4 milj. 8år: 482,4 milj. 6% 9år: 245,6 milj. 9år: 305,9 milj. 8% 10år: 163,0 milj. 10år: 194,3 milj.

19 Kalkylränta Kalkylränta Kalkylränta Lönsamhet: Sämst förutsättning Område Värmebehov 8277 MWh Antal hus 401 st. Intäkt/Investering 0,10 Investeringsbehov Matarledning inom bostadsområden Servisledningar Direktelskonvertering Fjärrvärmecentraler Totalt investeringsbehov kr kr kr kr kr Intäkt enl. lågt elpris 300kr/MWh Intäkt enl. FV-pris Ekonomisk livslängd Återbetalningstid (nuvärdesberäknad): Nuvärde 30år 40år 4% >30år: -28,9milj. >40år: -16,1milj. 6% >30år: -41,6milj. >40år: -35,1milj. 8% >30år: -50,4milj. >40år: -47,0milj. Ekonomisk livslängd Återbetalningstid (nuvärdesberäknad): Nuvärde 30år 40år 4% 28år: 4,9milj. 28år: 24,5milj. 6% >30år: -14,8milj. >40år: -4,8milj. 8% >30år: -28,5milj. >40år: -23,3milj. Lågt Elpris FV-pris Högt Elpris Intäkt [kr] kr kr kr Kostnad [kr] kr kr kr Kassaflöde [kr] kr kr kr Intäkt enl. högt elpris 800kr/MWh Ekonomisk livslängd Återbetalningstid (nuvärdesberäknad): Nuvärde 30år 40år 4% 17år: 50,0 milj. 17år: 79,8milj. 6% 21år: 20,0 milj. 21år: 35,2 milj. 8% >30år: -0,8 milj. 31år: 7,1 milj.

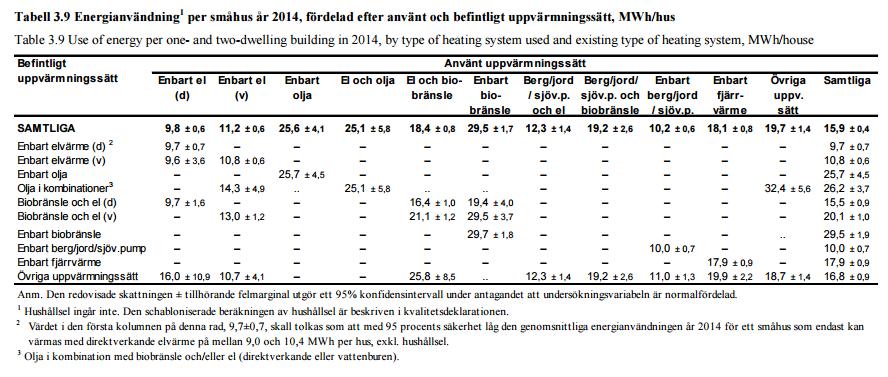

20

21 Verklig Värmefaktor utifrån Energimyndighetens statistik Enbart VP-Berg m m Värmefaktor18,1/10,2= 1,8 Med hänsyn till ålder och storlek Värmefaktor 2-2,2 VP-berg med elspets Värmefaktor1,5-2,2 250,0 200,0 150,0 100,0 50,0 0,0 kvm/hus indelade efter byggnadsår Enbart VP Enbart FV

22 Investeringar i ny elproduktion för att förse elvärmda småhus med el långsiktigt. Antagande: Ett elvärmt småhus drar 6kWel och kWhel Vindkraft 3,8kW kr och effekt Gasturbin 5,6kW kr totalt kr Kärnkraft1,3 kw kr och effekt Gasturbin 4,7kW kr totalt kr (Källa: Elforsk, 2014) Dessutom måste man investera och reinvestera i Elnäten och i nya Värmepumpar i resp småhus ett antal gånger under ett fjärrvärmenäts livslängd på 75 år.

23

24

25 I Elsystemet Två fall med Flexibel elanvändning I Fjärrvärmesystemet EL Värme

26 Målet 100% förnybar Elproduktion behöver brytas ner på delmål MW el från bioenergi 3000MW mindre eleffektbehov via laststyrning 7000MW mindre eleffektbehov via FV och Pellets IVA anger eleffektbehov 20000MW exkl elvärme ( 30000MW inkl Elvärme) Produktionsmöjligheter Vattenkraft MW Bioenergi 40TWh MW Vindkraft 36TWh 1 200MW Summa MW Överskott 5 200MW

27 Kommer vi att nå målet 100% förnybar El? Nej inte med dagens styrmedel. Absolut inte om elskatten tas bort och ersätts med ex fastighetskatt som Energiföretagen Sverige och EI vill utreda!!!! Ja om Fjärrvärme får förutsättningar att ersätta Elvärme Kraftvärme får förutsättningar (utöver elcertifikatsystemet) att byggas ut Sol och vindel får fortsatta förutsättningar att byggas ut

28 28 23 maj 2013 Landscape LM-Agrovärme Småskalig Fjärrvärmeproduktion Fjärdhundra 950 inv ,9 GWh Örsundsbro 1813 inv ,3 GWh Pannorna eldas med flis Ingen olja har användes vinter 2015/2016 Priser något högre än Stockholm Lönsamhet något bättre än Stockholm

29 Investeringar för produktion av Fjärrvärme Befintliga fjärrvärmesystem har kapacitet att ansluta småhus pga av energisparande hos befintliga kunder. För småorter där det inte finns FV idag krävs beroende på storlek investering i antingen pellets- eller flis-pannor. - Pellets 4200kr/kW 10kW/hus =>42000kr/hus Rörlig värmeproduktionskostnad 400kr/MWh - Flis 8400kr/kW=>84000kr/hus Rörlig värmeproduktionskostnad 185kr/MWh (Rökgaskondensering) (Källa: LantmännenAgrovärme)

30 Omvärld Danmarks minsta fjärrvärmeverk invigs Danmarks minsta fjärrvärmeverk finns i byn Føns på Fyn. Värmen produceras lokalt, för närvarande med flis från skogarna i närheten, i en panna och distribueras till husen i byn. Invigningen av verket innebär att byns 43 oljepannor skrotas. Projektet har pågått i tre år och är genomfört av lokala krafter. Danmarks energi- och klimatminister Lars Christian Lilleholt (Venstre) uppskattar initiativet:

31 Småskalig Bio-kraftvärmeverk 1-5 MW el (Källa: Elforsk, 2014)

32 Resultat Bioförgasning 5 MW el, 10 MW värme, 5000h Avskrivningstid 40 år samma som kärnkraft Elproduktionskostnad exkl. styrmedel Elproduktionskostnad inkl. styrmedel men exkl. elcert. Elproduktionskostnad inkl. styrmedel [öre/kwh,el] 70 [öre/kwh,el] 72 [öre/kwh,el] 60 (Källa: Elforsk, 2014)

33 Tack för mig! Bengt-Göran Dalman
