Handbok 2013 BSAB 96: KEB. 121/122 TAKPLYWOOD

Transkript

1 Handbok 013 BSAB 96: KEB. 11/1 TAKPLYWOOD

2 Copyright Metsä Wood 0/013

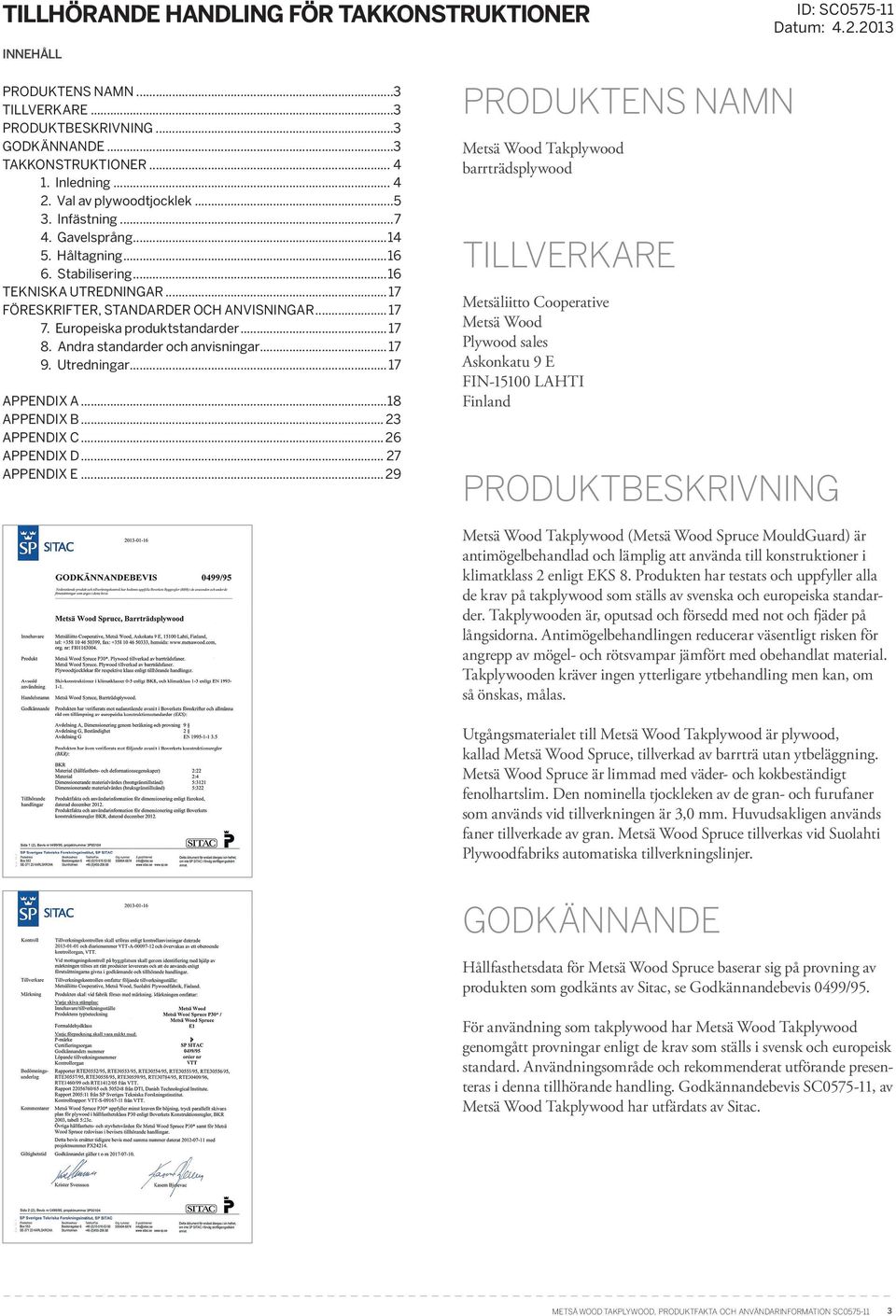

3 Tillhörande handling för takkonstruktioner ID: SC Datum: INNEHÅLL PRODUKTENS NAMN...3 TILLVERKARE...3 PRODUKTBESKRIVNING...3 GODKÄNNANDE...3 TAKKONSTRUKTIONER Inledning Val av plywoodtjocklek Infästning Gavelsprång Håltagning Stabilisering...16 TEKNISKA UTREDNINGAR ÖRESKRITER, STANDARDER OCH ANVISNINGAR Europeiska produktstandarder Andra standarder och anvisningar Utredningar APPENDIX A...18 APPENDIX B... 3 APPENDIX C... 6 APPENDIX D... 7 APPENDIX E... 9 PRODUKTENS NAMN Metsä Wood Takplywood barrträdsplywood TILLVERKARE Metsäliitto Cooperative Metsä Wood Plywood sales Askonkatu 9 E IN LAHTI inland PRODUKTBESKRIVNING Metsä Wood Takplywood (Metsä Wood Spruce MouldGuard) är antimögelbehandlad och lämplig att använda till konstruktioner i klimatklass enligt EKS 8. Produkten har testats och uppfyller alla de krav på takplywood som ställs av svenska och europeiska standarder. Takplywooden är, oputsad och försedd med not och fjäder på långsidorna. Antimögelbehandlingen reducerar väsentligt risken för angrepp av mögel- och rötsvampar jämfört med obehandlat material. Takplywooden kräver ingen ytterligare ytbehandling men kan, om så önskas, målas. Utgångsmaterialet till Metsä Wood Takplywood är plywood, kallad Metsä Wood Spruce, tillverkad av barrträ utan ytbeläggning. Metsä Wood Spruce är limmad med väder- och kokbeständigt fenolhartslim. Den nominella tjockleken av de gran- och furufaner som används vid tillverkningen är 3,0 mm. Huvudsakligen används faner tillverkade av gran. Metsä Wood Spruce tillverkas vid Suolahti Plywoodfabriks automatiska tillverkningslinjer. GODKÄNNANDE Hållfasthetsdata för Metsä Wood Spruce baserar sig på provning av produkten som godkänts av Sitac, se Godkännandebevis 0499/95. ör användning som takplywood har Metsä Wood Takplywood genomgått provningar enligt de krav som ställs i svensk och europeisk standard. Användningsområde och rekommenderat utförande presenteras i denna tillhörande handling. Godkännandebevis SC , av Metsä Wood Takplywood har utfärdats av Sitac. metsä wood takplywood, produktfakta och användarinformation sc

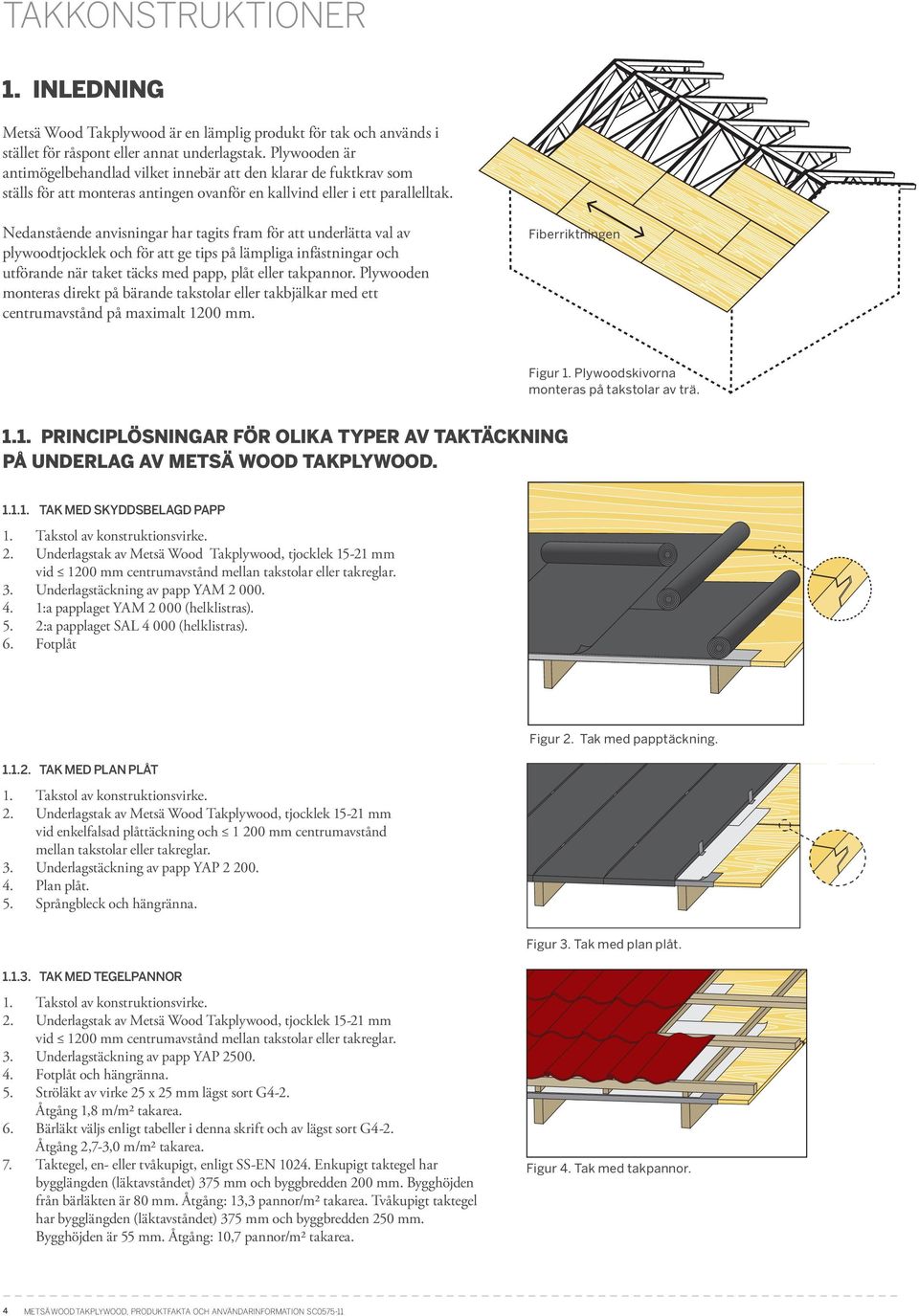

4 TAKKONSTRUKTIONER 1. Inledning Metsä Wood Takplywood är en lämplig produkt för tak och används i stället för råspont eller annat underlagstak. Plywooden är antimögelbehandlad vilket innebär att den klarar de fuktkrav som ställs för att monteras antingen ovanför en kallvind eller i ett parallelltak. Nedanstående anvisningar har tagits fram för att underlätta val av plywoodtjocklek och för att ge tips på lämpliga infästningar och utförande när taket täcks med papp, plåt eller takpannor. Plywooden monteras direkt på bärande takstolar eller takbjälkar med ett centrumavstånd på maximalt 100 mm. iberriktningen igur 1. Plywoodskivorna monteras på takstolar av trä Principlösningar för olika typer av taktäckning på underlag av Metsä Wood Takplywood Tak med skyddsbelagd papp 1. Takstol av konstruktionsvirke.. Underlagstak av Metsä Wood Takplywood, tjocklek 15-1 mm vid 100 mm centrumavstånd mellan takstolar eller takreglar. 3. Underlagstäckning av papp YAM :a papplaget YAM 000 (helklistras). 5. :a papplaget SAL (helklistras). 6. otplåt tak med plan plåt 1. Takstol av konstruktionsvirke.. Underlagstak av Metsä Wood Takplywood, tjocklek 15-1 mm vid enkelfalsad plåttäckning och 1 00 mm centrumavstånd mellan takstolar eller takreglar. 3. Underlagstäckning av papp YAP Plan plåt. 5. Språngbleck och hängränna. igur. Tak med papptäckning. igur 3. Tak med plan plåt tak med tegelpannor 1. Takstol av konstruktionsvirke.. Underlagstak av Metsä Wood Takplywood, tjocklek 15-1 mm vid 100 mm centrumavstånd mellan takstolar eller takreglar. 3. Underlagstäckning av papp YAP otplåt och hängränna. 5. Ströläkt av virke 5 x 5 mm lägst sort G4-. Åtgång 1,8 m/m takarea. 6. Bärläkt väljs enligt tabeller i denna skrift och av lägst sort G4-. Åtgång,7-3,0 m/m takarea. 7. Taktegel, en- eller tvåkupigt, enligt SS-EN 104. Enkupigt taktegel har bygglängden (läktavståndet) 375 mm och byggbredden 00 mm. Bygghöjden från bärläkten är 80 mm. Åtgång: 13,3 pannor/m takarea. Tvåkupigt taktegel har bygglängden (läktavståndet) 375 mm och byggbredden 50 mm. Bygghöjden är 55 mm. Åtgång: 10,7 pannor/m takarea. igur 4. Tak med takpannor. 4 metsä wood takplywood, produktfakta och användarinformation sc

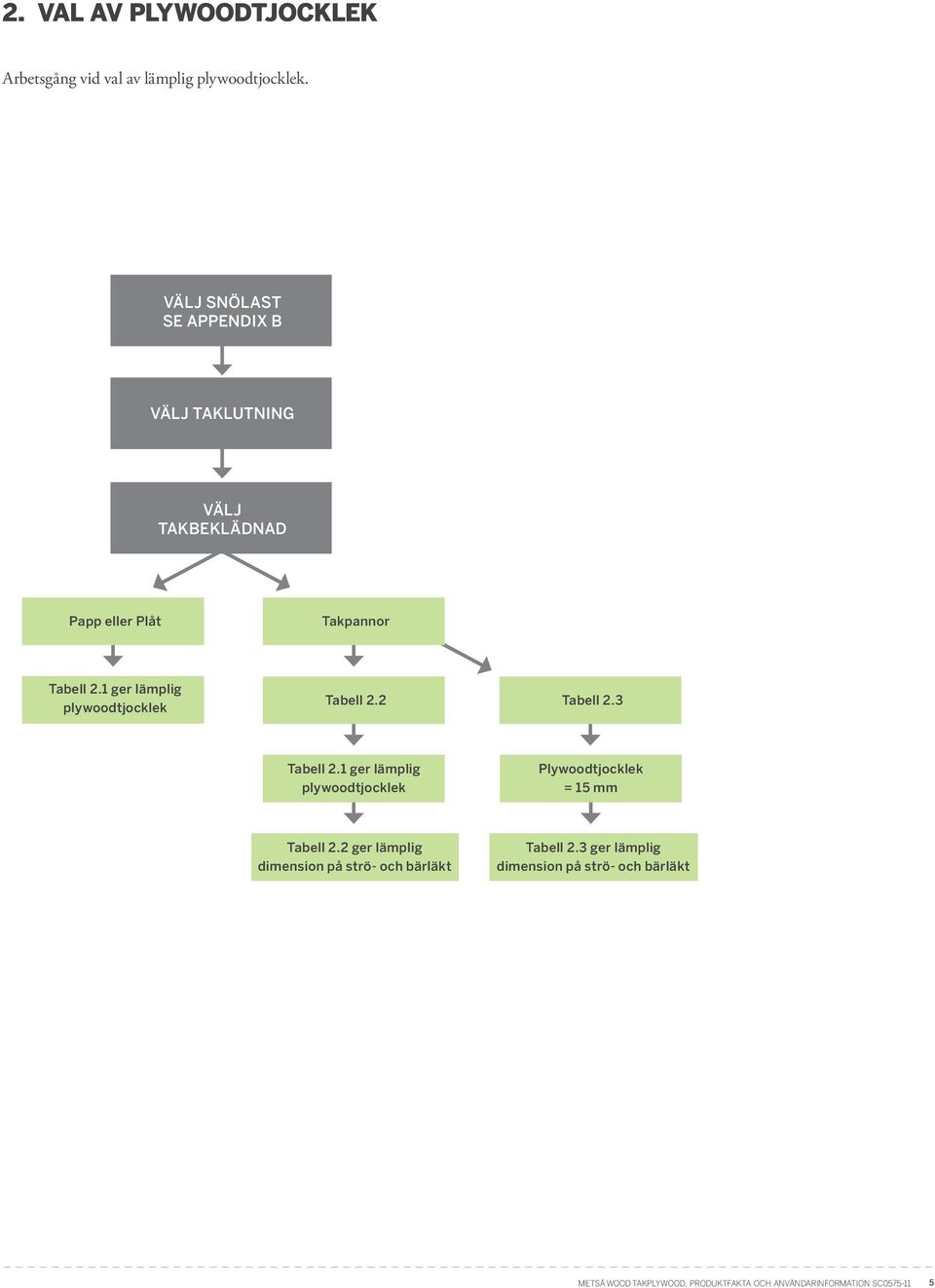

5 . Val av plywoodtjocklek Arbetsgång vid val av lämplig plywoodtjocklek. VÄLJ SNÖLAST SE APPENDIX B VÄLJ TAKLUTNING VÄLJ TAKBEKLÄDNAD Papp eller Plåt Takpannor Tabell.1 ger lämplig plywoodtjocklek Tabell. Tabell.3 Tabell.1 ger lämplig plywoodtjocklek Plywoodtjocklek 15 mm Tabell. ger lämplig dimension på strö- och bärläkt Tabell.3 ger lämplig dimension på strö- och bärläkt metsä wood takplywood, produktfakta och användarinformation sc

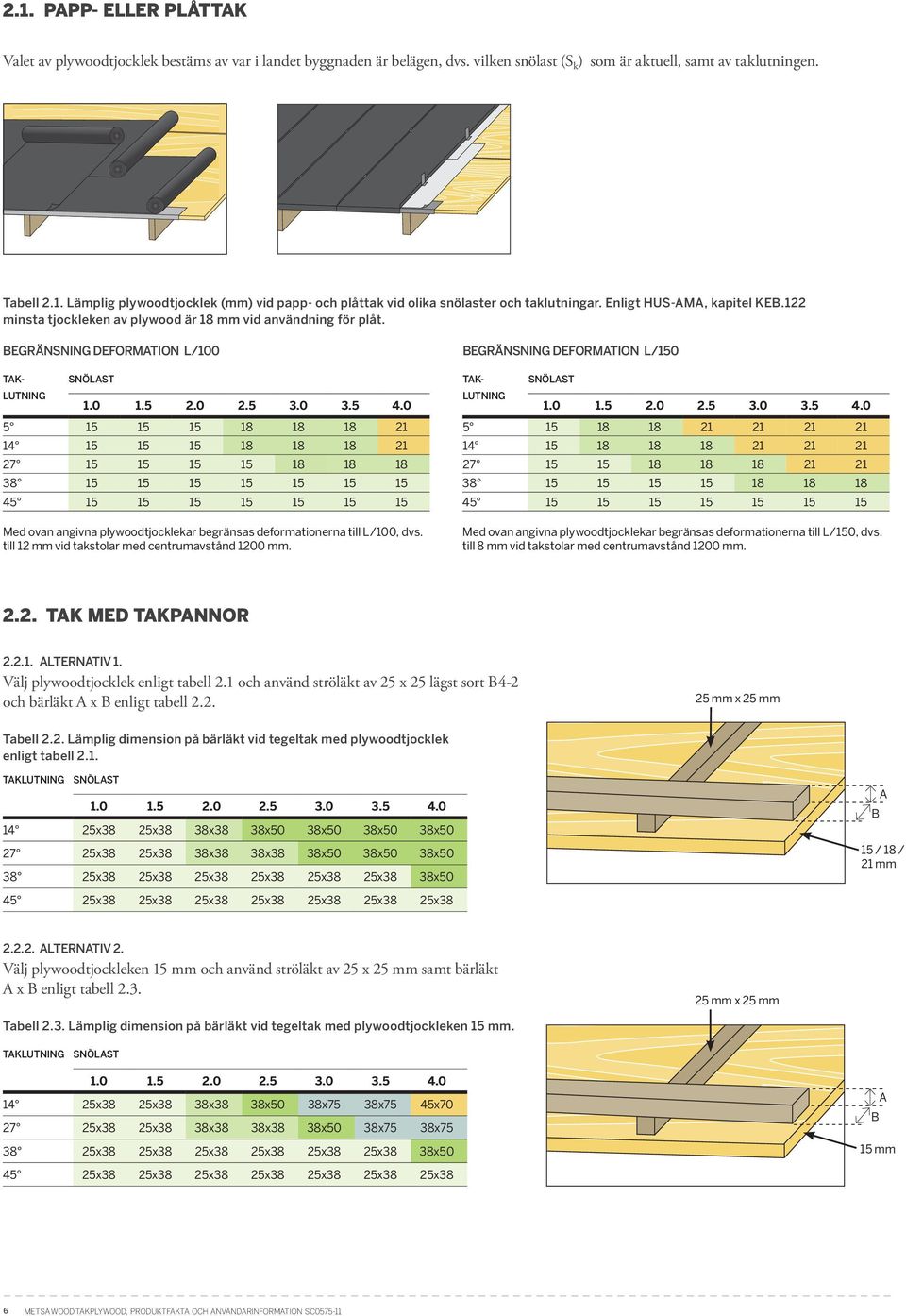

6 .1. Papp- eller plåttak Valet av plywoodtjocklek bestäms av var i landet byggnaden är belägen, dvs. vilken snölast (S k ) som är aktuell, samt av taklutningen. Tabell.1. Lämplig plywoodtjocklek (mm) vid papp- och plåttak vid olika snölaster och taklutningar. Enligt HUS-AMA, kapitel KEB.1 minsta tjockleken av plywood är 18 mm vid användning för plåt. begränsning deformation L/100 Taklutning Snölast Med ovan angivna plywoodtjocklekar begränsas deformationerna till L/100, dvs. till 1 mm vid takstolar med centrumavstånd 100 mm. begränsning deformation L/150 Taklutning Snölast Med ovan angivna plywoodtjocklekar begränsas deformationerna till L/150, dvs. till 8 mm vid takstolar med centrumavstånd 100 mm... Tak med takpannor..1. Alternativ 1. Välj plywoodtjocklek enligt tabell.1 och använd ströläkt av 5 x 5 lägst sort B4- och bärläkt A x B enligt tabell.. 5 mm x 5 mm Tabell.. Lämplig dimension på bärläkt vid tegeltak med plywoodtjocklek enligt tabell.1. Taklutning Snölast x38 5x38 38x38 38x50 38x50 38x50 38x50 7 5x38 5x38 38x38 38x38 38x50 38x50 38x x38 5x38 5x38 5x38 5x38 5x38 38x50 A B 15 / 18 / 1 mm 45 5x38 5x38 5x38 5x38 5x38 5x38 5x38... Alternativ. Välj plywoodtjockleken 15 mm och använd ströläkt av 5 x 5 mm samt bärläkt A x B enligt tabell.3. 5 mm x 5 mm Tabell.3. Lämplig dimension på bärläkt vid tegeltak med plywoodtjockleken 15 mm. Taklutning Snölast x38 5x38 38x38 38x50 38x75 38x75 45x70 7 5x38 5x38 38x38 38x38 38x50 38x75 38x x38 5x38 5x38 5x38 5x38 5x38 38x50 B A 15 mm 45 5x38 5x38 5x38 5x38 5x38 5x38 5x38 6 metsä wood takplywood, produktfakta och användarinformation sc

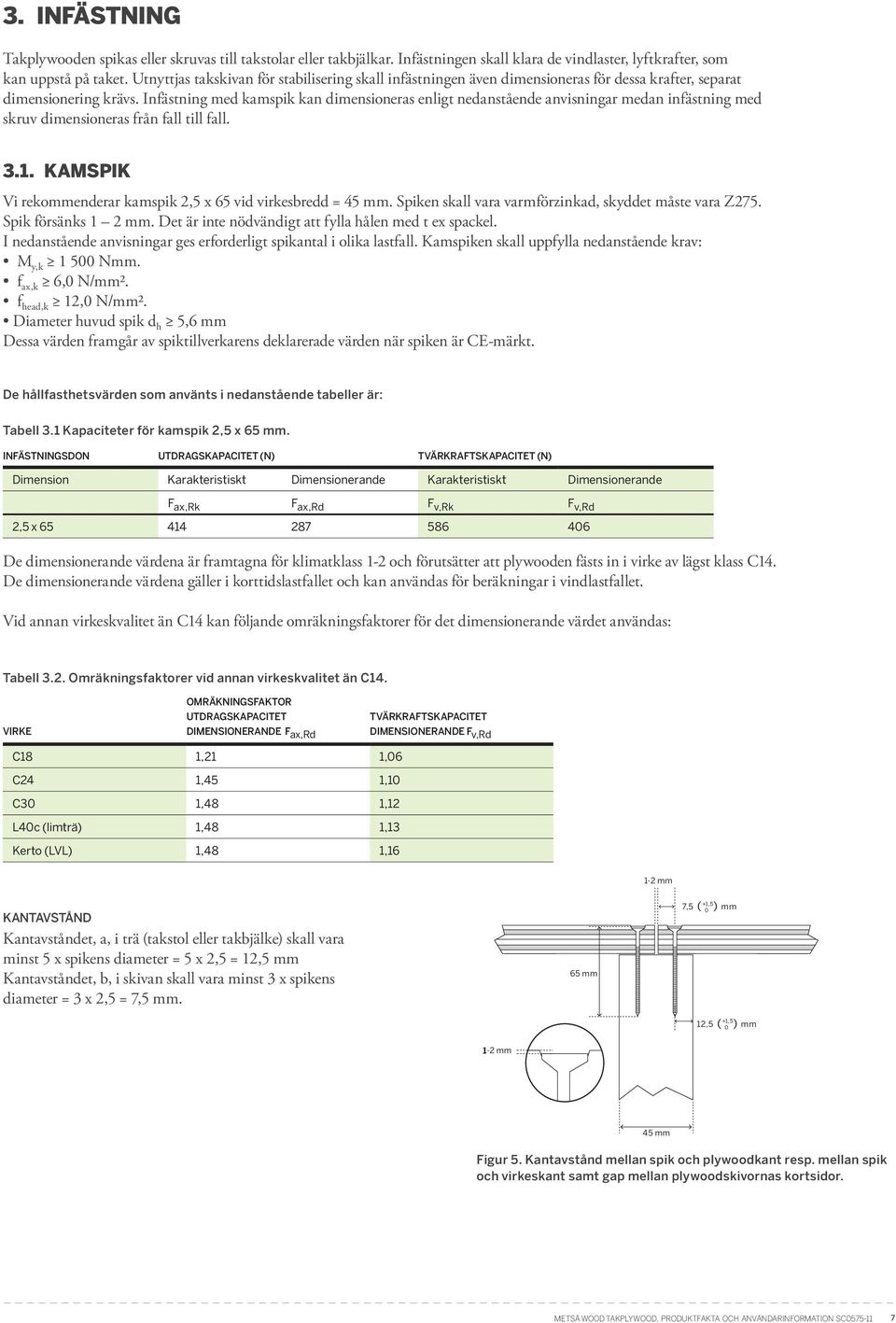

7 3. Infästning Takplywooden spikas eller skruvas till takstolar eller takbjälkar. Infästningen skall klara de vindlaster, lyftkrafter, som kan uppstå på taket. Utnyttjas takskivan för stabilisering skall infästningen även dimensioneras för dessa krafter, separat dimensionering krävs. Infästning med kamspik kan dimensioneras enligt nedanstående anvisningar medan infästning med skruv dimensioneras från fall till fall Kamspik Vi rekommenderar kamspik,5 x 65 vid virkesbredd 45 mm. Spiken skall vara varmförzinkad, skyddet måste vara Z75. Spik försänks 1 mm. Det är inte nödvändigt att fylla hålen med t ex spackel. I nedanstående anvisningar ges erforderligt spikantal i olika lastfall. Kamspiken skall uppfylla nedanstående krav: M y,k Nmm. f ax,k 6,0 N/mm. f head,k 1,0 N/mm. Diameter huvud spik d h 5,6 mm Dessa värden framgår av spiktillverkarens deklarerade värden när spiken är CE-märkt. De hållfasthetsvärden som använts i nedanstående tabeller är: Tabell 3.1 Kapaciteter för kamspik,5 x 65 mm. Infästningsdon Utdragskapacitet (N) Tvärkraftskapacitet (N) Dimension Karakteristiskt Dimensionerande Karakteristiskt Dimensionerande ax,rk ax, v,rk v,,5 x De dimensionerande värdena är framtagna för klimatklass 1- och förutsätter att plywooden fästs in i virke av lägst klass C14. De dimensionerande värdena gäller i korttidslastfallet och kan användas för beräkningar i vindlastfallet. Vid annan virkeskvalitet än C14 kan följande omräkningsfaktorer för det dimensionerande värdet användas: Tabell 3.. Omräkningsfaktorer vid annan virkeskvalitet än C14. virke Omräkningsfaktor Utdragskapacitet Dimensionerande ax, Tvärkraftskapacitet Dimensionerande v, C18 1,1 1,06 C4 1,45 1,10 C30 1,48 1,1 L40c (limträ) 1,48 1,13 Kerto (LVL) 1,48 1,16 1- mm Kantavstånd Kantavståndet, a, i trä (takstol eller takbjälke) skall vara minst 5 x spikens diameter 5 x,5 1,5 mm Kantavståndet, b, i skivan skall vara minst 3 x spikens diameter 3 x,5 7,5 mm. 65 mm +1,5 7,5 ( 0 ) mm +1,5 1,5 ( 0 ) mm 11- mm 45 mm igur 5. Kantavstånd mellan spik och plywoodkant resp. mellan spik och virkeskant samt gap mellan plywoodskivornas kortsidor. metsä wood takplywood, produktfakta och användarinformation sc

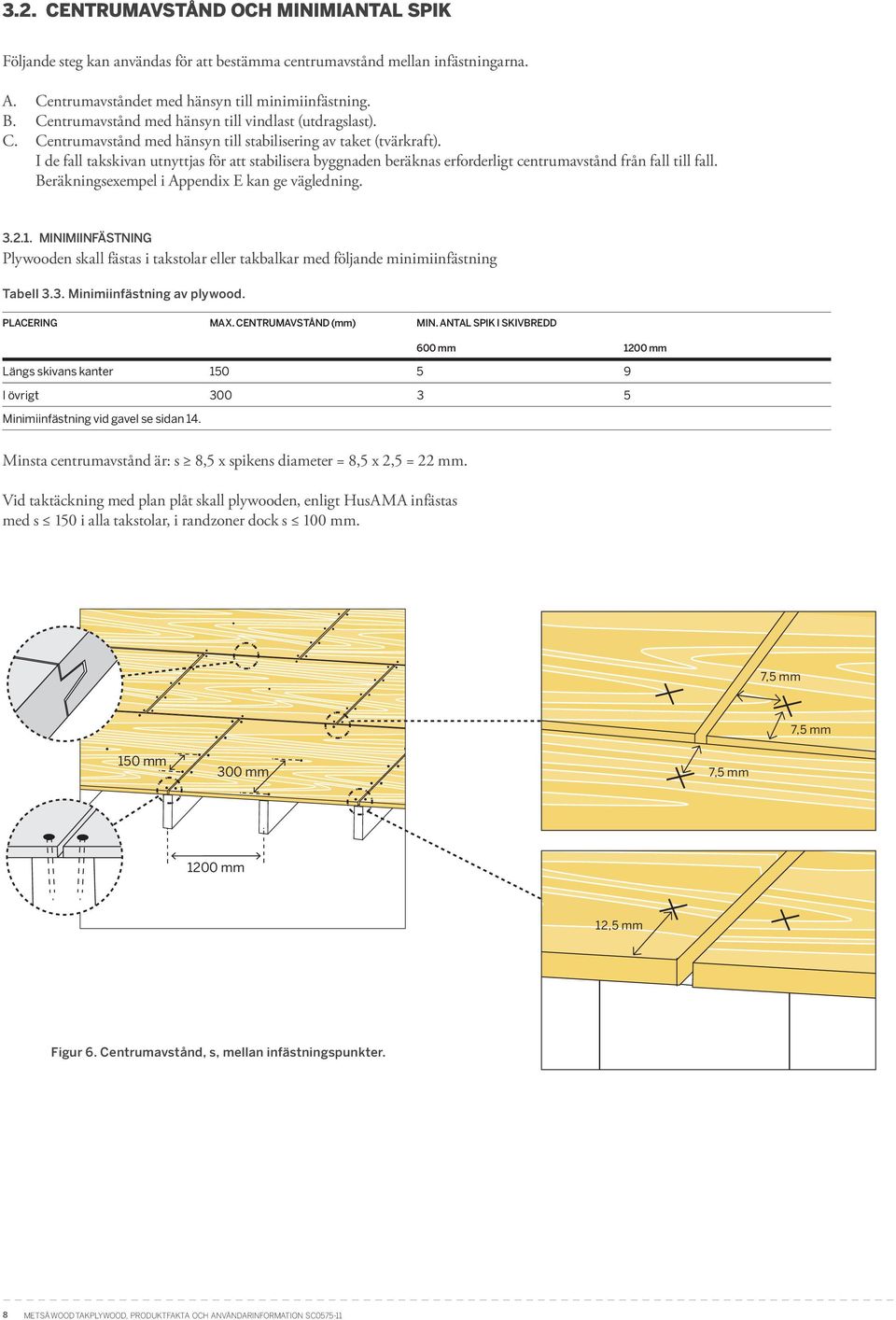

8 3.. Centrumavstånd och minimiantal spik öljande steg kan användas för att bestämma centrumavstånd mellan infästningarna. A. Centrumavståndet med hänsyn till minimiinfästning. B. Centrumavstånd med hänsyn till vindlast (utdragslast). C. Centrumavstånd med hänsyn till stabilisering av taket (tvärkraft). I de fall takskivan utnyttjas för att stabilisera byggnaden beräknas erforderligt centrumavstånd från fall till fall. Beräkningsexempel i Appendix E kan ge vägledning Minimiinfästning Plywooden skall fästas i takstolar eller takbalkar med följande minimiinfästning Tabell 3.3. Minimiinfästning av plywood. Placering Max. centrumavstånd (mm) Min. antal spik i skivbredd 600 mm 100 mm Längs skivans kanter I övrigt Minimiinfästning vid gavel se sidan 14. Minsta centrumavstånd är: s 8,5 x spikens diameter 8,5 x,5 mm. Vid taktäckning med plan plåt skall plywooden, enligt HusAMA infästas med s 150 i alla takstolar, i randzoner dock s 100 mm. 7,5 mm 7,5 mm 150 mm 300 mm 7,5 mm 100 mm 1,5 mm igur 6. Centrumavstånd, s, mellan infästningspunkter. 8 metsä wood takplywood, produktfakta och användarinformation sc

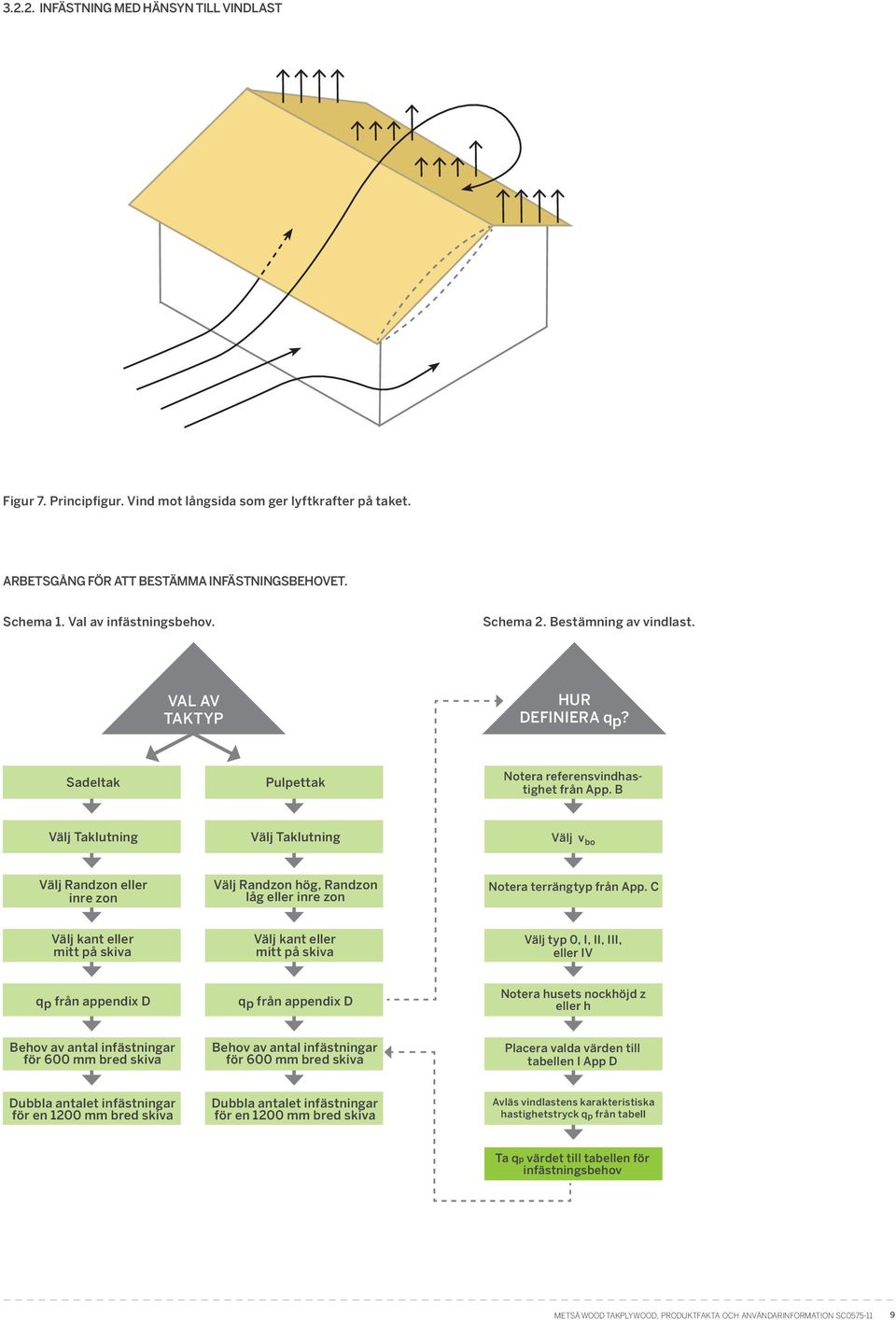

9 3... Infästning med hänsyn till vindlast igur 7. Principfigur. Vind mot långsida som ger lyftkrafter på taket. Arbetsgång för att bestämma infästningsbehovet. Schema 1. Val av infästningsbehov. Schema. Bestämning av vindlast. VAL AV TAKTYP HUR DEINIERA qp? Sadeltak Pulpettak Notera referensvindhastighet från App. B Välj Taklutning Välj Taklutning Välj v bo Välj Randzon eller inre zon Välj Randzon hög, Randzon låg eller inre zon Notera terrängtyp från App. C Välj kant eller mitt på skiva Välj kant eller mitt på skiva Välj typ 0, I, II, III, eller IV qp från appendix D qp från appendix D Notera husets nockhöjd z eller h Behov av antal infästningar för 600 mm bred skiva Behov av antal infästningar för 600 mm bred skiva Placera valda värden till tabellen I App D Dubbla antalet infästningar för en 100 mm bred skiva Dubbla antalet infästningar för en 100 mm bred skiva Avläs vindlastens karakteristiska hastighetstryck q p från tabell Ta qp värdet till tabellen för infästningsbehov metsä wood takplywood, produktfakta och användarinformation sc

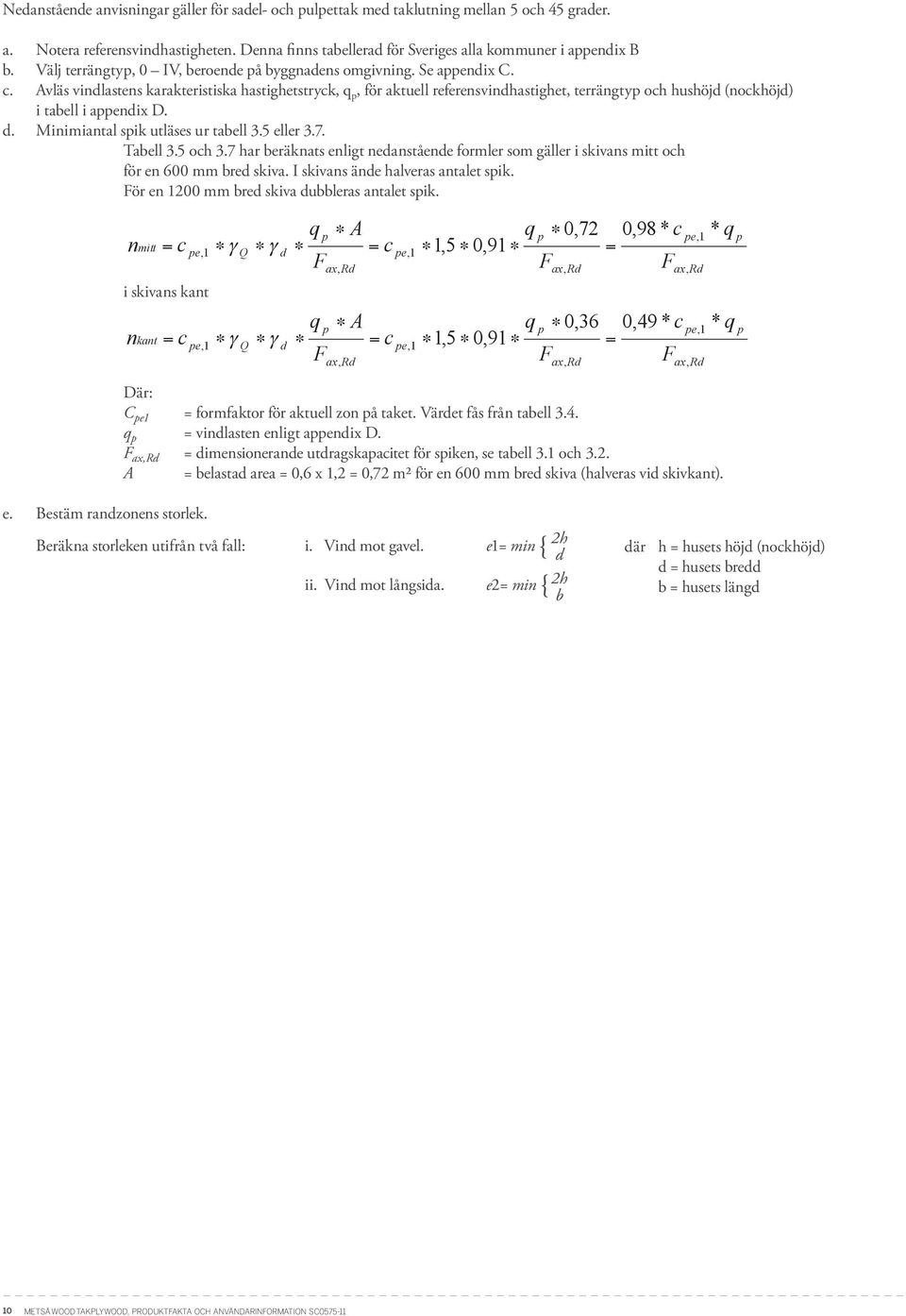

10 Nedanstående anvisningar gäller för sadel- och pulpettak med taklutning mellan 5 och 45 grader. a. Notera referensvindhastigheten. Denna finns tabellerad för Sveriges alla kommuner i appendix B b. Välj terrängtyp, 0 IV, beroende på byggnadens omgivning. Se appendix C. c. Avläs vindlastens karakteristiska hastighetstryck, q p, för aktuell referensvindhastighet, terrängtyp och hushöjd (nockhöjd) i tabell i appendix D. d. Minimiantal spik utläses ur tabell 3.5 eller 3.7. Tabell 3.5 och 3.7 har beräknats enligt nedanstående formler som gäller i skivans mitt och för en 600 mm bred skiva. I skivans ände halveras antalet spik. ör en 100 mm bred skiva dubbleras antalet spik. n mitt c γ γ pe,1 i skivans kant n kant pe,1 Q c γ γ Q d d q p A c ax, q p A c ax, pe,1 pe,1 q p 0,7 0,98 * c 1,5 0,91 ax, q p 0,36 0,49 * c 1,5 0,91 ax, pe,1 ax, pe,1 ax, * q * q p p Där: C pe1 formfaktor för aktuell zon på taket. Värdet fås från tabell 3.4. q p vindlasten enligt appendix D. ax, dimensionerande utdragskapacitet för spiken, se tabell 3.1 och 3.. A belastad area 0,6 x 1, 0,7 m för en 600 mm bred skiva (halveras vid skivkant). e. Bestäm randzonens storlek. Beräkna storleken utifrån två fall: i. Vind mot gavel. e1 min { ii. Vind mot långsida. e min { h d h b där h husets höjd (nockhöjd) d husets bredd b husets längd 10 metsä wood takplywood, produktfakta och användarinformation sc

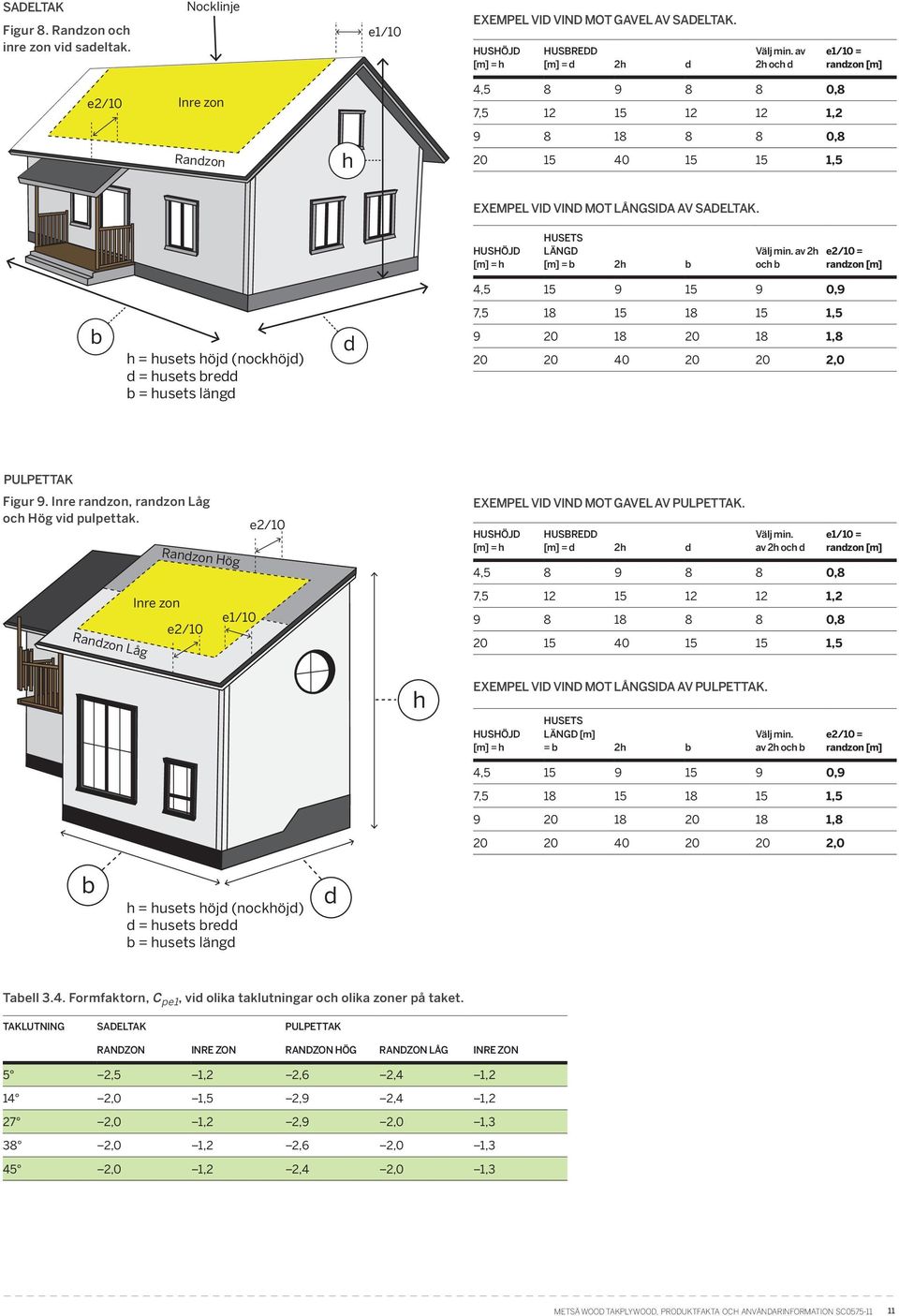

11 Sadeltak igur 8. Randzon och inre zon vid sadeltak. Nocklinje e1/10 Exempel vid vind mot gavel AV SADELTAK. Hushöjd [m] h Husbredd [m] d h d Välj min. av h och d e1/10 randzon [m] e/10 Inre zon 4, ,8 7, , Randzon h , ,5 Exempel vid vind mot långsida AV SADELTAK. Hushöjd [m] h Husets längd [m] b h b Välj min. av h och b e/10 randzon [m] 4, ,9 b h husets höjd (nockhöjd) d husets bredd b husets längd d 7, , , ,0 pulpettak igur 9. Inre randzon, randzon Låg och Hög vid pulpettak. Randzon Hög e/10 Exempel vid vind mot gavel AV PULPETTAK. Hushöjd [m] h Husbredd [m] d h d Välj min. av h och d 4, ,8 e1/10 randzon [m] Randzon Låg Inre zon e/10 e1/10 7, , , ,5 h Exempel vid vind mot långsida AV PULPETTAK. Hushöjd [m] h Husets längd [m] b h b Välj min. av h och b e/10 randzon [m] 4, ,9 7, , , ,0 b h husets höjd (nockhöjd) d husets bredd b husets längd d Tabell 3.4. ormfaktorn, C pe1, vid olika taklutningar och olika zoner på taket. Taklutning Sadeltak Pulpettak Randzon Inre zon Randzon Hög Randzon Låg Inre zon 5,5 1,,6,4 1, 14,0 1,5,9,4 1, 7,0 1,,9,0 1,3 38,0 1,,6,0 1,3 45,0 1,,4,0 1,3 metsä wood takplywood, produktfakta och användarinformation sc

12 Tabell 3.5. Minsta antal spik per skivbredd vid olika taklutningar och i olika zoner på ett sadeltak. Tabellen gäller vid en skivbredd på 600 mm och infästning i virke av kvalitet C14. Vald spik: Kamspik.5 x 65. ax, 87 N. SADELtak Taklutning ZON q p 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1, 1,3 1,4 1,5 1,6 1,7 1,8 5 Randzon Mitt Kant Inre zon Mitt Kant Randzon Mitt Kant Inre zon Mitt Kant Randzon Mitt Kant Inre zon Mitt Kant Randzon Mitt Kant Inre zon Mitt Kant Randzon Mitt Kant Inre zon Mitt Kant Vid andra virkeskvaliteter och andra skivbredder multipliceras spikantalet med faktorer enligt tabell 3.6. Tabell 3.6. Omräkningsfaktorer vid annan virkeskvalitet hos takstol resp takbjälke än C14 och annan plywoodbredd än 600 mm. Omräkningsfaktorerna får tillämpas i tabell 3.5 och 3.7. OBS! Minimiantal spik enligt tabell 3.3 får dock aldrig underskridas. Annan virkeskvalitet än C14 Omräkningsfaktor C18 0,8 C4 0,70 C30 0,68 L40 0,68 Kerto 0,68 Annan skivbredd än 600 mm 100,0 1 metsä wood takplywood, produktfakta och användarinformation sc

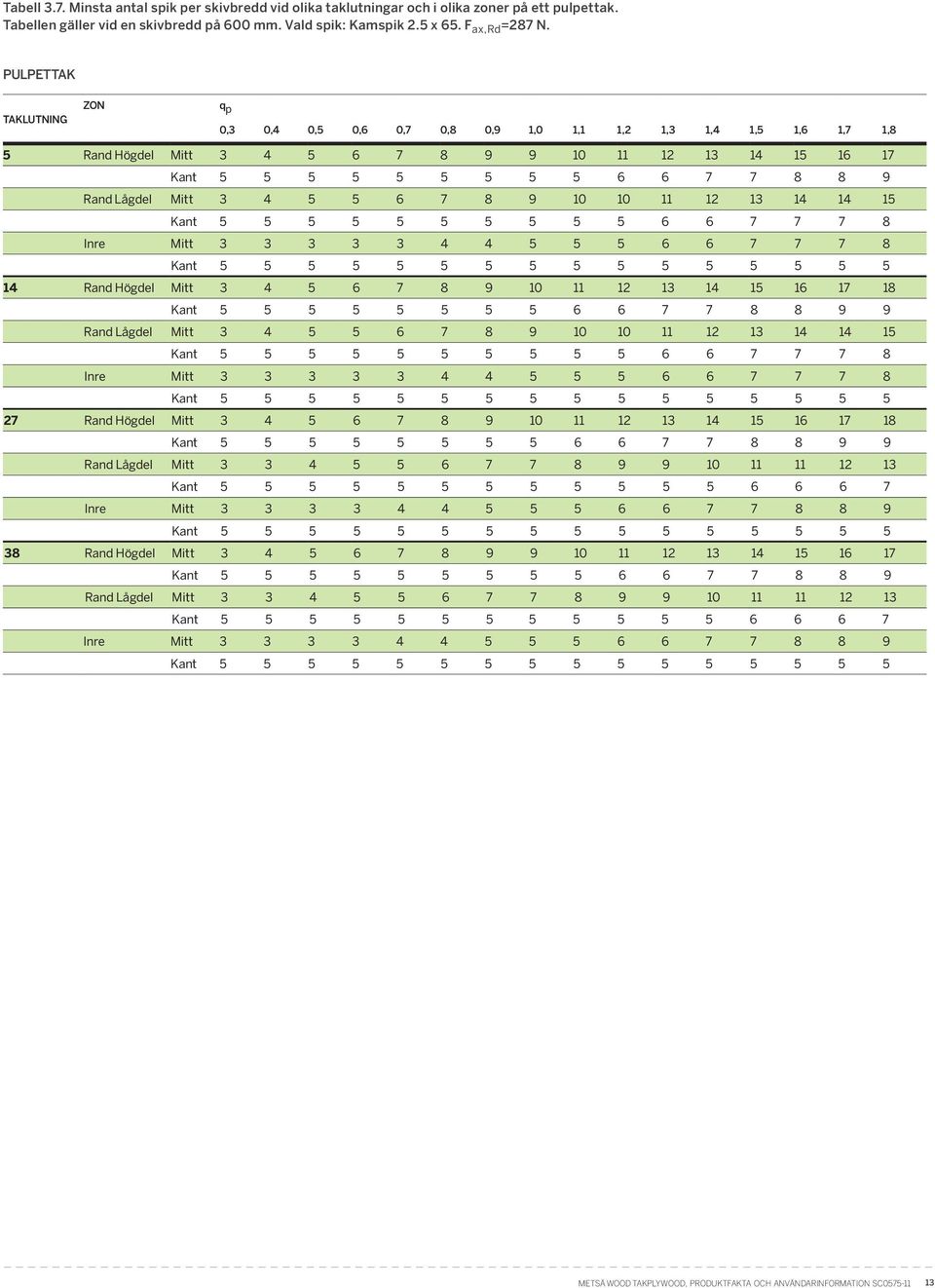

13 Tabell 3.7. Minsta antal spik per skivbredd vid olika taklutningar och i olika zoner på ett pulpettak. Tabellen gäller vid en skivbredd på 600 mm. Vald spik: Kamspik.5 x 65. ax, 87 N. pulpettak Taklutning ZON q p 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1, 1,3 1,4 1,5 1,6 1,7 1,8 5 Rand Högdel Mitt Kant Rand Lågdel Mitt Kant Inre Mitt Kant Rand Högdel Mitt Kant Rand Lågdel Mitt Kant Inre Mitt Kant Rand Högdel Mitt Kant Rand Lågdel Mitt Kant Inre Mitt Kant Rand Högdel Mitt Kant Rand Lågdel Mitt Kant Inre Mitt Kant metsä wood takplywood, produktfakta och användarinformation sc

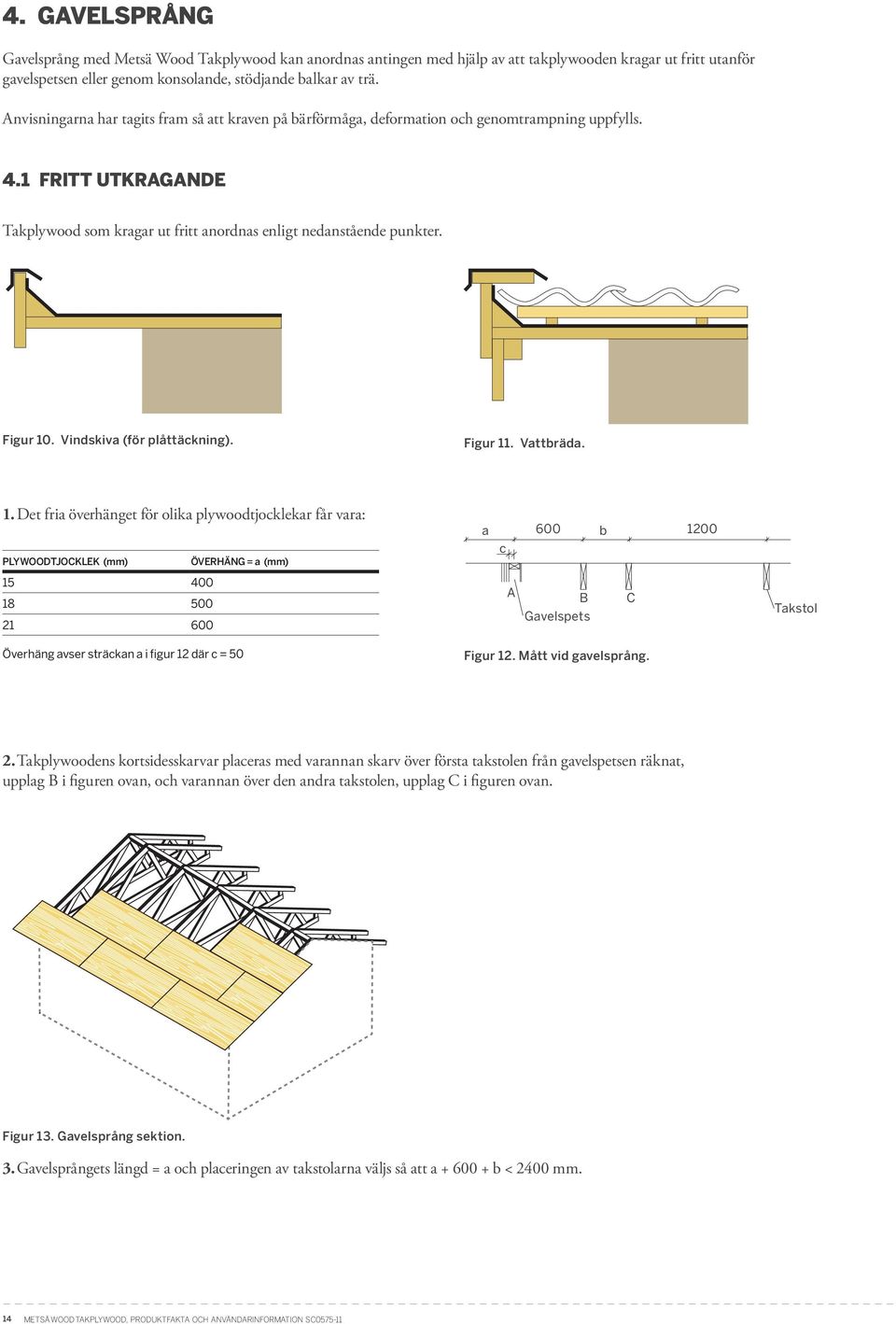

14 4. Gavelsprång Gavelsprång med Metsä Wood Takplywood kan anordnas antingen med hjälp av att takplywooden kragar ut fritt utanför gavelspetsen eller genom konsolande, stödjande balkar av trä. Anvisningarna har tagits fram så att kraven på bärförmåga, deformation och genomtrampning uppfylls. 4.1 ritt utkragande Takplywood som kragar ut fritt anordnas enligt nedanstående punkter. igur 10. Vindskiva (för plåttäckning). igur 11. Vattbräda. 1. Det fria överhänget för olika plywoodtjocklekar får vara: a 600 b 100 Plywoodtjocklek (mm) överhäng a (mm) c A B Gavelspets C Takstol Överhäng avser sträckan a i figur 1 där c 50 igur 1. Mått vid gavelsprång.. Takplywoodens kortsidesskarvar placeras med varannan skarv över första takstolen från gavelspetsen räknat, upplag B i figuren ovan, och varannan över den andra takstolen, upplag C i figuren ovan. igur 13. Gavelsprång sektion. 3. Gavelsprångets längd a och placeringen av takstolarna väljs så att a b < 400 mm. 14 metsä wood takplywood, produktfakta och användarinformation sc

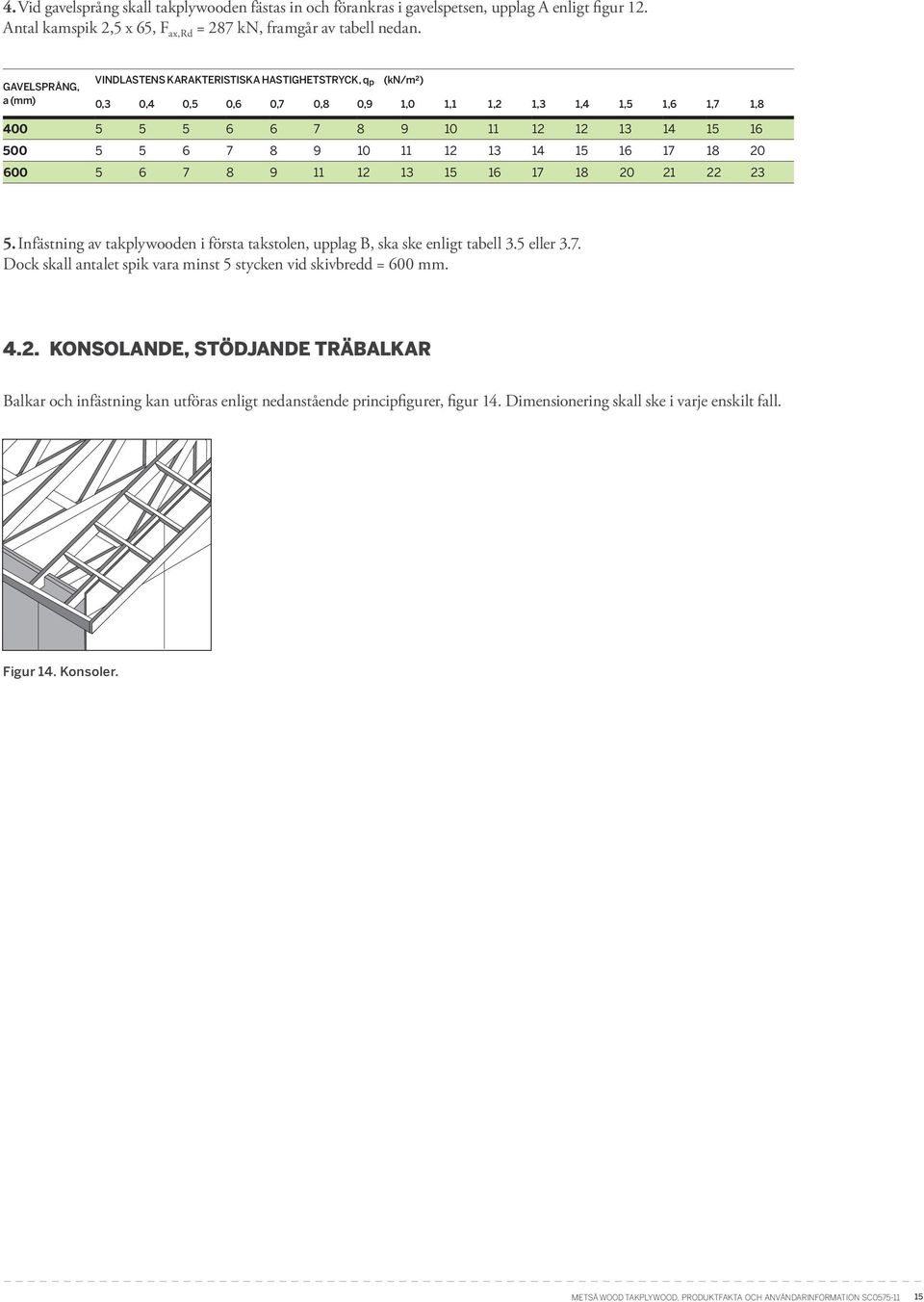

15 4. Vid gavelsprång skall takplywooden fästas in och förankras i gavelspetsen, upplag A enligt figur 1. Antal kamspik,5 x 65, ax, 87 kn, framgår av tabell nedan. GAVELSPRÅNG, a (mm) VINDLASTENS KARAKTERISTISKA HASTIGHETSTRYCK, q p (kn/m²) 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1, 1,3 1,4 1,5 1,6 1,7 1, Infästning av takplywooden i första takstolen, upplag B, ska ske enligt tabell 3.5 eller 3.7. Dock skall antalet spik vara minst 5 stycken vid skivbredd 600 mm. 4.. Konsolande, stödjande träbalkar Balkar och infästning kan utföras enligt nedanstående principfigurer, figur 14. Dimensionering skall ske i varje enskilt fall. igur 14. Konsoler. metsä wood takplywood, produktfakta och användarinformation sc

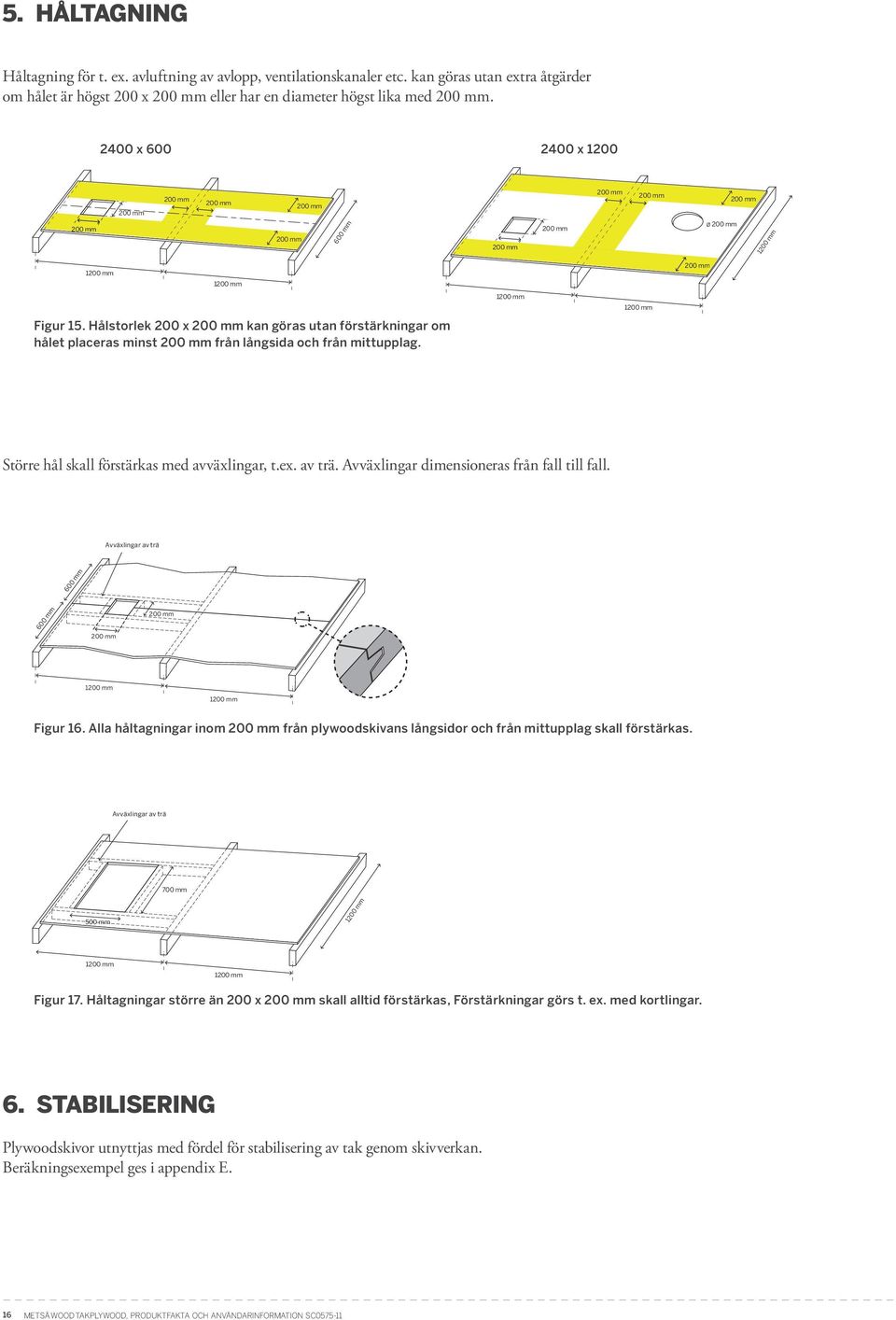

16 5. håltagning Håltagning för t. ex. avluftning av avlopp, ventilationskanaler etc. kan göras utan extra åtgärder om hålet är högst 00 x 00 mm eller har en diameter högst lika med 00 mm. 400 x x mm 00 mm 00 mm 00 mm 00 mm 00 mm 00 mm 00 mm 00 mm 600 mm 00 mm 00 mm 00 mm 100 mm 100 mm 100 mm 00 mm 100 mm figur 15. Hålstorlek 00 x 00 mm kan göras utan förstärkningar om hålet placeras minst 00 mm från långsida och från mittupplag. 100 mm Större hål skall förstärkas med avväxlingar, t.ex. av trä. Avväxlingar dimensioneras från fall till fall. Avväxlingar av trä 600 mm 600 mm 00 mm 00 mm 100 mm 100 mm figur 16. alla håltagningar inom 00 mm från plywoodskivans långsidor och från mittupplag skall förstärkas. Avväxlingar av trä 700 mm 500 mm 100 mm 100 mm 100 mm figur 17. Håltagningar större än 00 x 00 mm skall alltid förstärkas, förstärkningar görs t. ex. med kortlingar. 6. stabilisering Plywoodskivor utnyttjas med fördel för stabilisering av tak genom skivverkan. Beräkningsexempel ges i appendix E. 16 metsä wood takplywood, produktfakta och användarinformation sc

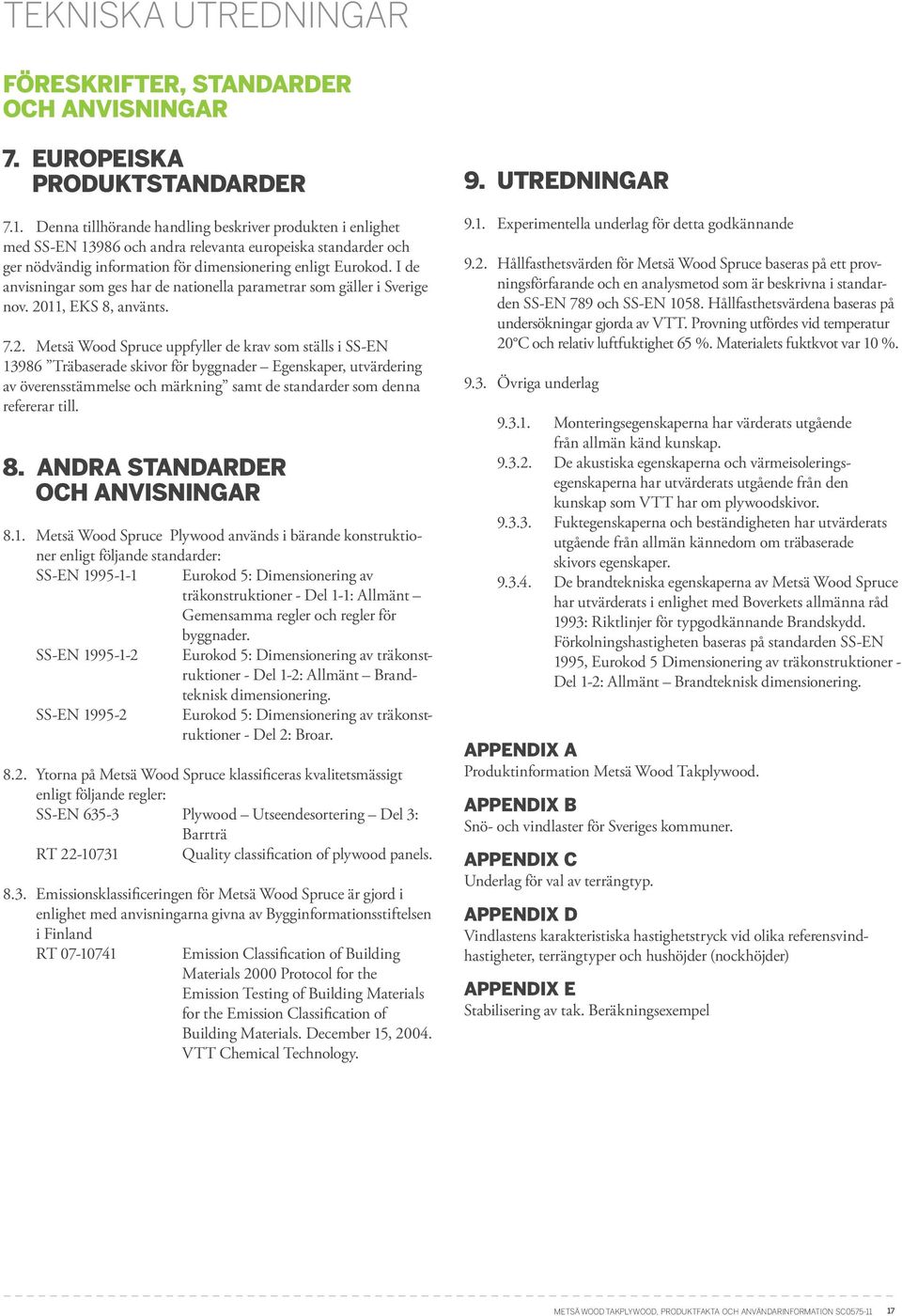

17 TEKNISKA UTREDNINGAR ÖRESKRITER, STANDARDER OCH ANVISNINGAR 7. Europeiska produktstandarder 7.1. Denna tillhörande handling beskriver produkten i enlighet med SS-EN och andra relevanta europeiska standarder och ger nödvändig information för dimensionering enligt Eurokod. I de anvisningar som ges har de nationella parametrar som gäller i Sverige nov. 011, EKS 8, använts. 7.. Metsä Wood Spruce uppfyller de krav som ställs i SS-EN Träbaserade skivor för byggnader Egenskaper, utvärdering av överensstämmelse och märkning samt de standarder som denna refererar till. 8. Andra standarder och anvisningar 8.1. Metsä Wood Spruce Plywood används i bärande konstruktioner enligt följande standarder: SS-EN Eurokod 5: Dimensionering av träkonstruktioner - Del 1-1: Allmänt Gemensamma regler och regler för byggnader. SS-EN Eurokod 5: Dimensionering av träkonstruktioner - Del 1-: Allmänt Brandteknisk dimensionering. SS-EN Eurokod 5: Dimensionering av träkonstruktioner - Del : Broar. 8.. Ytorna på Metsä Wood Spruce klassificeras kvalitetsmässigt enligt följande regler: SS-EN Plywood Utseendesortering Del 3: Barrträ RT Quality classification of plywood panels Emissionsklassificeringen för Metsä Wood Spruce är gjord i enlighet med anvisningarna givna av Bygginformationsstiftelsen i inland RT Emission Classification of Building Materials 000 Protocol for the Emission Testing of Building Materials for the Emission Classification of Building Materials. December 15, 004. VTT Chemical Technology. 9. Utredningar 9.1. Experimentella underlag för detta godkännande 9.. Hållfasthetsvärden för Metsä Wood Spruce baseras på ett provningsförfarande och en analysmetod som är beskrivna i standarden SS-EN 789 och SS-EN Hållfasthetsvärdena baseras på undersökningar gjorda av VTT. Provning utfördes vid temperatur 0 C och relativ luftfuktighet 65 %. Materialets fuktkvot var 10 % Övriga underlag Monteringsegenskaperna har värderats utgående från allmän känd kunskap De akustiska egenskaperna och värmeisoleringsegenskaperna har utvärderats utgående från den kunskap som VTT har om plywoodskivor uktegenskaperna och beständigheten har utvärderats utgående från allmän kännedom om träbaserade skivors egenskaper De brandtekniska egenskaperna av Metsä Wood Spruce har utvärderats i enlighet med Boverkets allmänna råd 1993: Riktlinjer för typgodkännande Brandskydd. örkolningshastigheten baseras på standarden SS-EN 1995, Eurokod 5 Dimensionering av träkonstruktioner - Del 1-: Allmänt Brandteknisk dimensionering. Appendix A Produktinformation Metsä Wood Takplywood. Appendix B Snö- och vindlaster för Sveriges kommuner. Appendix C Underlag för val av terrängtyp. Appendix D Vindlastens karakteristiska hastighetstryck vid olika referensvindhastigheter, terrängtyper och hushöjder (nockhöjder) Appendix E Stabilisering av tak. Beräkningsexempel metsä wood takplywood, produktfakta och användarinformation sc

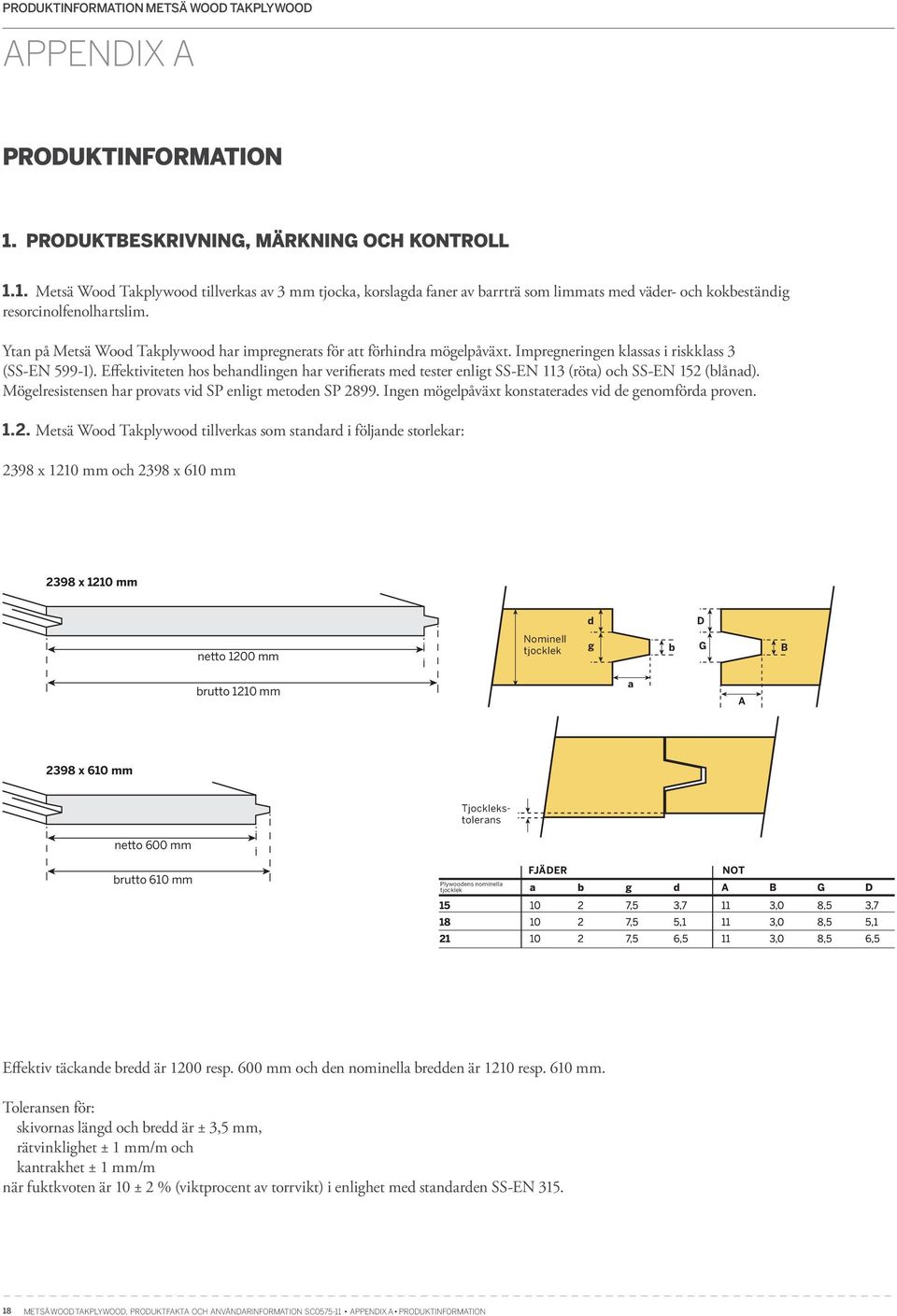

18 Produktinformation Metsä Wood Takplywood appendix a PRODUKTINORMATION 1. Produktbeskrivning, märkning och kontroll 1.1. Metsä Wood Takplywood tillverkas av 3 mm tjocka, korslagda faner av barrträ som limmats med väder- och kokbeständig resorcinolfenolhartslim. Ytan på Metsä Wood Takplywood har impregnerats för att förhindra mögelpåväxt. Impregneringen klassas i riskklass 3 (SS-EN 599-1). Effektiviteten hos behandlingen har verifierats med tester enligt SS-EN 113 (röta) och SS-EN 15 (blånad). Mögelresistensen har provats vid SP enligt metoden SP 899. Ingen mögelpåväxt konstaterades vid de genomförda proven. 1.. Metsä Wood Takplywood tillverkas som standard i följande storlekar: 398 x 110 mm och 398 x 610 mm 398 x 110 mm netto 100 mm Nominell tjocklek d g b g B d brutto 110 mm a a 398 x 610 mm Tjocklekstolerans netto 600 mm brutto 610 mm Plywoodens nominella tjocklek JÄDER NOT Effektiv täckande bredd är 100 resp. 600 mm och den nominella bredden är 110 resp. 610 mm. Toleransen för: skivornas längd och bredd är ± 3,5 mm, rätvinklighet ± 1 mm/m och kantrakhet ± 1 mm/m när fuktkvoten är 10 ± % (viktprocent av torrvikt) i enlighet med standarden SS-EN metsä wood takplywood, produktfakta och användarinformation sc APPENDIX A produktinformation

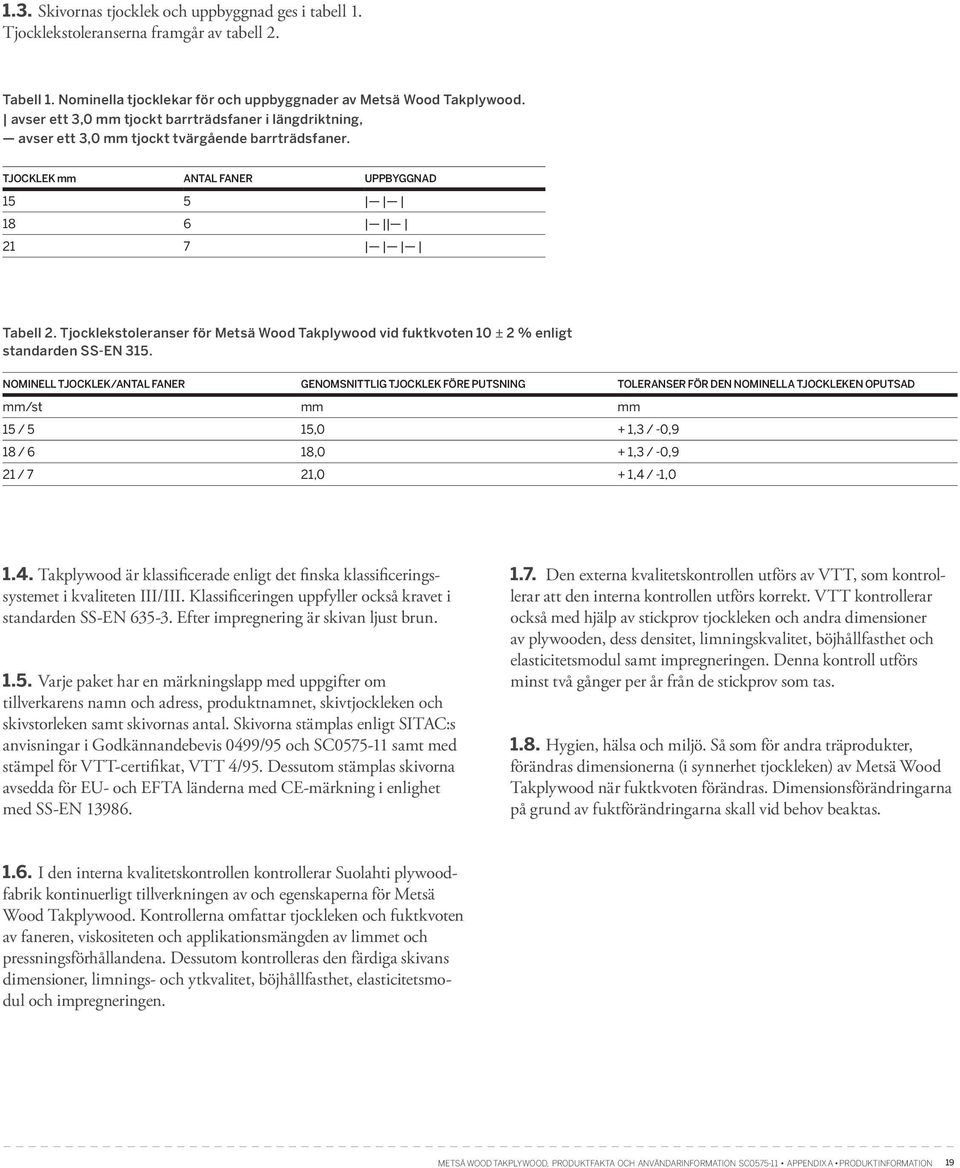

19 1.3. Skivornas tjocklek och uppbyggnad ges i tabell 1. Tjocklekstoleranserna framgår av tabell. Tabell 1. Nominella tjocklekar för och uppbyggnader av Metsä Wood Takplywood. avser ett 3,0 mm tjockt barrträdsfaner i längdriktning, avser ett 3,0 mm tjockt tvärgående barrträdsfaner. tjocklek mm Antal faner Uppbyggnad Tabell. Tjocklekstoleranser för Metsä Wood Takplywood vid fuktkvoten 10 ± % enligt standarden SS-EN 315. Nominell tjocklek/antal faner Genomsnittlig tjocklek före putsning Toleranser för den nominella tjockleken Oputsad mm/st mm mm 15 / 5 15,0 + 1,3 / -0,9 18 / 6 18,0 + 1,3 / -0,9 1 / 7 1,0 + 1,4 / -1, Takplywood är klassificerade enligt det finska klassificeringssystemet i kvaliteten III/III. Klassificeringen uppfyller också kravet i standarden SS-EN Efter impregnering är skivan ljust brun Varje paket har en märkningslapp med uppgifter om tillverkarens namn och adress, produktnamnet, skivtjockleken och skivstorleken samt skivornas antal. Skivorna stämplas enligt SITAC:s anvisningar i Godkännandebevis 0499/95 och SC samt med stämpel för VTT-certifikat, VTT 4/95. Dessutom stämplas skivorna avsedda för EU- och ETA länderna med CE-märkning i enlighet med SS-EN Den externa kvalitetskontrollen utförs av VTT, som kontrollerar att den interna kontrollen utförs korrekt. VTT kontrollerar också med hjälp av stickprov tjockleken och andra dimensioner av plywooden, dess densitet, limningskvalitet, böjhållfasthet och elasticitetsmodul samt impregneringen. Denna kontroll utförs minst två gånger per år från de stickprov som tas Hygien, hälsa och miljö. Så som för andra träprodukter, förändras dimensionerna (i synnerhet tjockleken) av Metsä Wood Takplywood när fuktkvoten förändras. Dimensionsförändringarna på grund av fuktförändringarna skall vid behov beaktas I den interna kvalitetskontrollen kontrollerar Suolahti plywoodfabrik kontinuerligt tillverkningen av och egenskaperna för Metsä Wood Takplywood. Kontrollerna omfattar tjockleken och fuktkvoten av faneren, viskositeten och applikationsmängden av limmet och pressningsförhållandena. Dessutom kontrolleras den färdiga skivans dimensioner, limnings- och ytkvalitet, böjhållfasthet, elasticitetsmodul och impregneringen. metsä wood takplywood, produktfakta och användarinformation sc APPENDIX A produktinformation 19

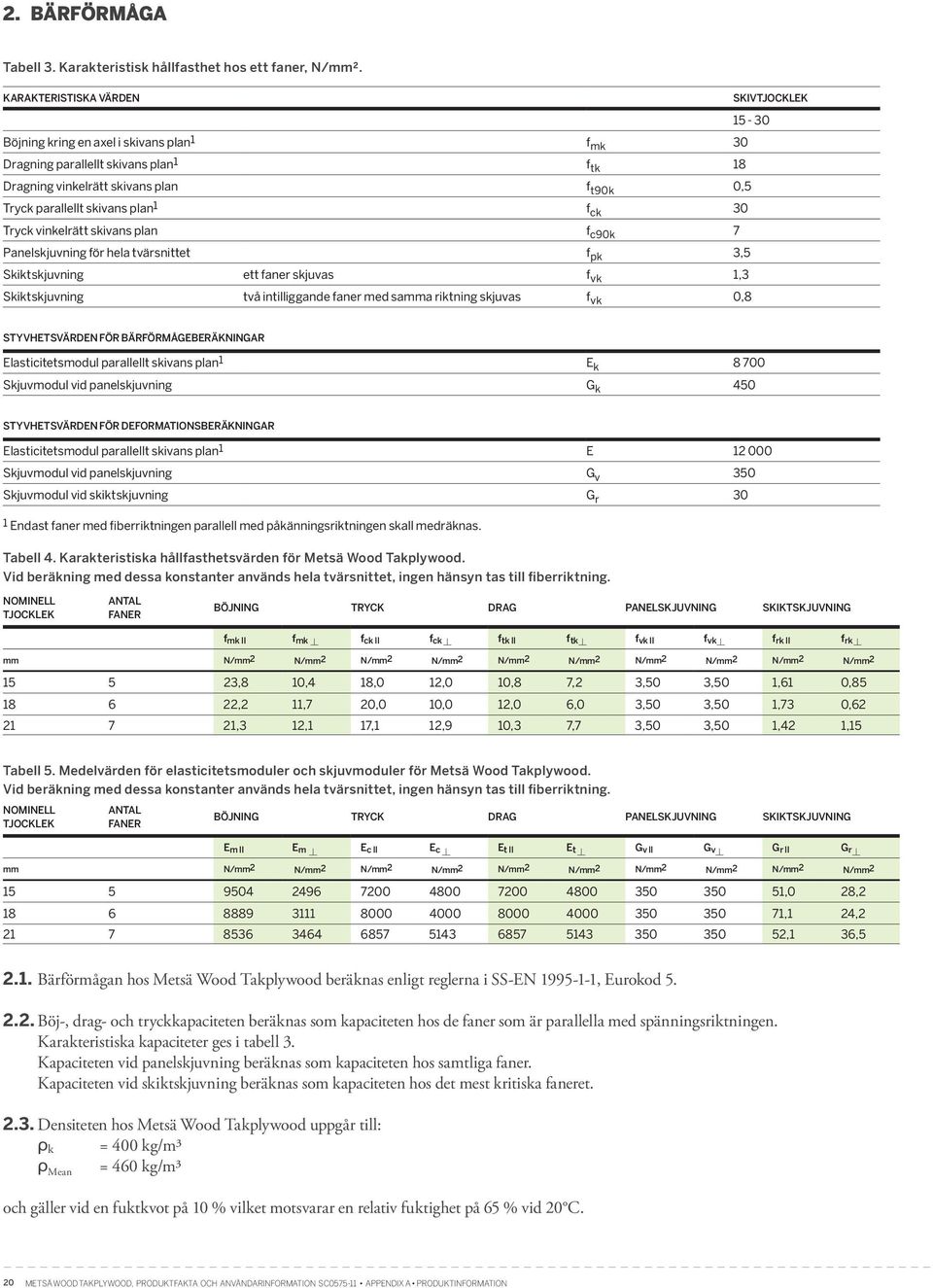

20 . Bärförmåga Tabell 3. Karakteristisk hållfasthet hos ett faner, N/mm². Karakteristiska värden Skivtjocklek Böjning kring en axel i skivans plan 1 f mk 30 Dragning parallellt skivans plan 1 f tk 18 Dragning vinkelrätt skivans plan f t90k 0,5 Tryck parallellt skivans plan 1 f ck 30 Tryck vinkelrätt skivans plan f c90k 7 Panelskjuvning för hela tvärsnittet f pk 3,5 Skiktskjuvning ett faner skjuvas f vk 1,3 Skiktskjuvning två intilliggande faner med samma riktning skjuvas f vk 0,8 Styvhetsvärden för bärförmågeberäkningar Elasticitetsmodul parallellt skivans plan 1 E k Skjuvmodul vid panelskjuvning G k 450 Styvhetsvärden för deformationsberäkningar Elasticitetsmodul parallellt skivans plan 1 E Skjuvmodul vid panelskjuvning G v 350 Skjuvmodul vid skiktskjuvning G r 30 1 Endast faner med fiberriktningen parallell med påkänningsriktningen skall medräknas. Tabell 4. Karakteristiska hållfasthetsvärden för Metsä Wood Takplywood. Vid beräkning med dessa konstanter används hela tvärsnittet, ingen hänsyn tas till fiberriktning. NOMINelL Tjocklek antal faner Böjning tryck drag Panelskjuvning skiktskjuvning f mk II f mk f ck II f ck f tk II f tk f vk II f vk f rk II f rk mm N/mm N/mm N/mm N/mm N/mm N/mm N/mm N/mm N/mm N/mm ,8 10,4 18,0 1,0 10,8 7, 3,50 3,50 1,61 0, , 11,7 0,0 10,0 1,0 6,0 3,50 3,50 1,73 0, ,3 1,1 17,1 1,9 10,3 7,7 3,50 3,50 1,4 1,15 Tabell 5. Medelvärden för elasticitetsmoduler och skjuvmoduler för Metsä Wood Takplywood. Vid beräkning med dessa konstanter används hela tvärsnittet, ingen hänsyn tas till fiberriktning. NOMINelL Tjocklek antal faner Böjning tryck drag Panelskjuvning skiktskjuvning E m II E m E c II E c E t II E t G v II G v G r II G r mm N/mm N/mm N/mm N/mm N/mm N/mm N/mm N/mm N/mm N/mm ,0 8, ,1 4, ,1 36,5.1. Bärförmågan hos Metsä Wood Takplywood beräknas enligt reglerna i SS-EN , Eurokod 5... Böj-, drag- och tryckkapaciteten beräknas som kapaciteten hos de faner som är parallella med spänningsriktningen. Karakteristiska kapaciteter ges i tabell 3. Kapaciteten vid panelskjuvning beräknas som kapaciteten hos samtliga faner. Kapaciteten vid skiktskjuvning beräknas som kapaciteten hos det mest kritiska faneret..3. Densiteten hos Metsä Wood Takplywood uppgår till: ρ k 400 kg/m3 460 kg/m3 ρ Mean och gäller vid en fuktkvot på 10 % vilket motsvarar en relativ fuktighet på 65 % vid 0 C. 0 metsä wood takplywood, produktfakta och användarinformation sc APPENDIX A produktinformation

21 3. Brandteknisk klassificering Metsä Wood Spruce är ett brännbart material. Den brandtekniska klassificeringen framgår av tabell 6. Dimensionerande inbränningshastighet hos Metsä Wood Spruce är β 0 1,1 mm/minut för en 18 mm tjock skiva. Inbränningshastigheten för andra skivtjocklekar beräknas enligt reglerna i SS-EN , men med referenstjockleken lika med 18 mm. Tabell 6. Brandtekniska klasser för Metsä Wood Spruce Användningsområde Minsta tjockek (mm) Klass tak Utan tomrum bakom skivan 15 D-s,d0 Med en sluten eller öppen luftspalt, inte större än mm, bakom skivan 15 D-s,d Med en sluten luftspalt bakom skivan 15 D-s,d1 Med en öppen luftspalt bakom skivan 18 D-s,d0 Övriga fall 15 E Takplywooden kan fås brandskyddsbehandlad, Metsä Wood ireresist, och klassas då i klass B- s, d0. 4. Beständighet Metsä Wood Spruce Takplywood är antimögelbehandlad. Behandlingen har testats av SP Trä och VTT Technical Research Centre of inland. Impregneringen innebär en mögelresistens som är 4 5 gånger bättre än en obehandlad skiva. UV-strålning och rinnande vatten på ytan skall undvikas eftersom effekten av impregnering då försämras. Ventilation av vindsutrymmet skall beaktas för att säkerställa ett acceptabelt fuktklimat. Smuts och damm kan alltid ge mögelpåväxt även om produkten i sig är antimögelbehandlad. metsä wood takplywood, produktfakta och användarinformation sc APPENDIX A produktinformation 1

22 ALLMÄNNA MONTERINGS- OCH BRUKSANVISNINGAR 5. Leverans och lagring på byggplats 5.1. Plywoodskivorna levereras till beställaren i paket emballerade i krympplast. Ovansidan av varje paket är skyddad med papp. mm 5.. Skivorna lagras i torra lagerutrymmen skyddade för fukt och väta. Om skivorna utsätts för varierande fuktighet förändras dimensionerna och utseendet på dem ör att undvika att skivorna slår sig skall de alltid lagras vågrätt. Skivorna skall staplas på ett plant och stadigt underlag med ett tillräckligt antal stöd. Det rekommenderas att skivorna lagras i sin egen förpackning. 6. Montering av takplywood 6.1. Skydd mot fukt Under montering skall man beakta, att skivorna inte under längre tid blir utsatta för vatten på samma sätt som för alla trämaterial. 6.. ör takunderlag rekommenderas oputsade skivor med not och fjäder Skivorna bör konditioneras till en fuktkvot motsvarande den slutliga användningen. Rekommenderade fuktkvoter är 1-14% vid tak över luftade vindsutrymmen. Observera behovet av tillräcklig ventilation av vindsutrymmet Skivorna läggs med sin längdriktning vinkelrätt över takstolar eller takbjälkar Det rekommenderas att skivorna görs kontinuerliga över flera fack. Skivor som endast täcker ett fack bör undvikas. 100 mm igur. jädern placeras alltid uppåt för att förhindra vatteninträngning. Vid kortsida skall ett gap mellan skivorna finns. Långsidorna monteras alltid utan gap. 7. Målningsbehandling av synliga ytor utomhus Målningsbehandling av synliga ytor utomhus rekommenderas, liksom för vanligt trä. ölj färgfabrikanternas anvisningar. Metsä Wood Takplywood kan ytbehandlas med utomhuslasyr utan någon föregående primning. Akrylatfärg eller oljebaserad färg kan användas under förutsättning att ytan primas med en latex- eller alkydoljefärg. Lämpliga färgtyper skall alltid kontrolleras med färgtillverkaren Skivornas kortsidor skall alltid ha upplag på takstol eller takbjälke. Avsteg accepteras vid gavelsprång Plywoodens fuktrörelser är små men skall alltid beaktas. öljande rekommendationer lämnas: Kortsidesskarvar 3 mm:s mellanrum vid montering över luftade vindsutrymmen. 1 - mm:s mellanrum vid parallelltak eller tak över uppvärmda utrymmen Långsidesskarvar. Inget mellanrum krävs. Vid lutande tak monteras skivorna med fjädern uppåt för att förhindra inträngning av vatten. metsä wood takplywood, produktfakta och användarinformation sc APPENDIX A produktinformation

23 BILAGA 3 - Snö- och vindlaster för Sveriges kommuner Snö- och vindlaster för Sveriges kommuner appendix B Tabell B3.1 Karakteristiskt värde för snölast på mark (s k ) och referens vindhastighetens grundvärde (v b,0 ) för Sveriges kommuner enligt EKS 8, Kapitel 1.1.3, Tabell C-9 respektive Kapitel 1.1.4, Tabell C-10 Kommun S k (kn/m²) v b,o (m/s) Kommun S k (kn/m²) v b,o (m/s) Ale 1,5 5 inspång,5 4 Alingsås,0 5 len,0 4 Alvesta,0 4 orshaga,5 3 Aneby,5 4 ärgelanda,0 5 Arboga,5 3 Arjeplog 3,0-4,5 a -6 b Gagnef 3,0 Arvidsjaur 3,0 1- b Gislaved,0-,5 c 4 Arvika,5 3 Gnesta,0 4 Askersund,5 4 Gnosjö,0-,5 c 4 Avesta,5 3 Gotland,5 4 Grums,5 3 Bengtfors,5 4 Grästorp,0 4 Berg 3,0-4,5 a 4 Gullspång,5 4 Bjursholm 3,0 Gällivare 3,0-4,5 a 1-6 b Bjuv 1,5 6 Gävle,5-3,0 c 3 Boden 3,0 1- b Göteborg 1,5 5 Bollebygd,0 5 Götene,0 4 Bollnäs 3,0 3 Borgholm,0 4 Habo,5 4 Borlänge 3,0 Hagfors,5 Borås,0-,5 c 5 Hallsberg,5 3 Botkyrka,0 4 Hallstahammar,0 3 Boxholm,0 4 Halmstad 1,5-,5 c 5 Bromölla 1,5 5 Hammarö,5 3 Bräcke,5-3,0 c 3 Haninge,0 4 Burlöv 1,0 6 Haparanda 3,0 Båstad 1,5 5 Heby,0-,5 c 3 Hedemora,5 3 Dals-Ed,0 4 Helsingborg 1,0 6 Danderyd,0 4 Herrljunga,0 5 Degerfors,5 3 Hjo,0 4 Dorotea 3,0-4,5 a 4 Hofors,5 3 Huddinge,0 4 Eda,5-3,0 c 3 Hudiksvall 3,0-3,5 c 3 Ekerö,0 4 Hultsfred,5 4 Eksjö,5 4 Hylte,0 5 Emmaboda,0 4 Håbo 1,5 3 Enköping,0 3 Hällefors 3,0 3 Eskilstuna,0 3 Härjedalen 3,0-4,5 a 3-5 b Eslöv 1,5 6 Härnösand 3,5 Essunga,0 5 Härryda 1,5-,0 c 5 Hässleholm 1,5-,0 c 5 agersta,5 3 Höganäs 1,0 6 alkenberg 1,5-,0 c 5 Högsby,0-,5 c 4 alköping,0-,5 c 4 Hörby 1,5 5 alun,5-3,0 c 3 Höör 1,5 5 ilipstad,5 3 Jokkmokk 3,0-4,5 a -6 b metsä wood takplywood, produktfakta och användarinformation sc APPENDIX B BILAGA 3 - Snö- och vindlaster för Sveriges kommuner 3

24 Kommun S k (kn/m²) v b,o (m/s) Kommun S k (kn/m²) v b,o (m/s) Järfälla,0 4 Mullsjö,5 4 Jönköping,5-3,0 c 4 Munkedal 1,5-,0 c 5 Kalix 3,0 Munkfors,5 3 Kalmar,0-,5 c 4 Mölndal 1,5 5 Karlsborg,0 4 Mönsterås,5 4 Karlshamn 1,5 -,0 c 4 Mörbylånga,0 4 Karlskoga,5 3 Karlskrona,0 4 Nacka,0 4 Karlstad,5 3 Nora,5-3,0 c 3 Katrineholm,0-,5 c 4 Norberg,5 3 Kil,5 3 Nordanstig 3,0-3,5 c 3 Kinda,0-,5 c 4 Nordmaling 3,0-3,5 c Kiruna,5-4,5 c 1-6 b Norrköping,0-,5 c 4 Klippan 1,5 5 Norrtälje,0 4 Knivsta 1,5 4 Norsjö 3,0 Kramfors 3,0-4,5 a Nybro,0-,5 c 4 Kristianstad 1,5 5 Nykvarn,0 4 Kristinehamn,5 3 Nyköping,0-,5 c 4 Krokom 3,0-5,5 a 5 Nynäshamn,0-,5 c 4 Kumla,5 3 Nässjö,5 4 Kungsbacka 1,5 5 Kungsör,0 3 Ocklebo,5-3,0 c 3 Kungälv 1,5 5 Olofström,0 4 Kävlinge 1,0-1,5 c 6 Orsa,5-3,0 c Köping,5 3 Orust 1,5 5 Laholm 1,5-3,0 c 5 Osby 1,5-,0 c 5 Landskrona 1,0 6 Oskarshamn,5 4 Laxå,5 4 Ovanåker,5-3,0 c 3 Lekeberg,5 3 Oxelösund,5 4 Leksand,5-3,0 c Lerum 1,5 5 Pajala 3,0-3,5 c 1- b Lessebo,0 4 Partille 1,5 5 Lidingö,0 4 Perstorp 1,5 5 Lidköping,0 4 Piteå 3,0-3,5 c 1 Lilla Edet 1,5 5 Lindesberg,5 Ragunda,5 3 Linköping,0 4 Robertsfors 3,0 Ljungby,0-,5 c 5 Ronneby,0 4 Ljusdal 3,0 3 Rättvik 3,0 3 Ljusnarsberg 3,0 Lomma 1,0 6 Sala,0-,5 c 3 Ludvika,5-3,0 c Salem,0 4 Luleå 3,0 1- b Sandviken,5-3,0 c 3 Lund 1,5 6 Sigtuna 1,5 4 Lycksele 3,0-3,5 c 3 Simrishamn 1,5 6 Lysekil 1,5 5 Sjöbo 1,5 6 Malmö 1,0 6 Skara,0-,5 c 4 Malung,5-3,5 c Skellefteå 3,0-3,5 c Malå 3,0 Skinnskatteberg,5-3,0 c 3 Mariestad,5 4 Skurup 1,0 6 Mark,0 5 Skövde,5 4 Markaryd,5-3,0 c 5 Smedjebacken 3,0 Mellerud,0 4 Sollefteå,5-3,0 c 3 Mjölby,0 4 Sollentuna,0 4 Mora,5-3,5 c Solna,0 4 Motala,0-,5 c 4 Sorsele 3,0-3,5 a -5 b 4 metsä wood takplywood, produktfakta och användarinformation sc APPENDIX B BILAGA 3 - Snö- och vindlaster för Sveriges kommuner

25 Kommun S k (kn/m²) v b,o (m/s) Kommun S k (kn/m²) v b,o (m/s) Sotenäs 1,5 5 Vadstena,0 4 Staffanstorp 1,0 6 Vaggeryd,0-,5 c 4 Stenungsund 1,5 5 Valdemarsvik,5 4 Stockholm,0 4 Vallentuna,0 4 Storfors,5 3 Vansbro,5 Storuman 3,0-4,5 a 3-5 b Vara,0 4 Strängnäs,0 3 Varberg 1,5-,0 c 5 Strömstad 1,5-,0 c 4 Vaxholm,0 4 Strömsund,5-5,5 a 3-6 b Vellinge 1,0 6 Sundbyberg,0 4 Vetlanda,0-,5 c 4 Sundsvall,5-3,5 c 3 Vilhelmina 3,0-5,5 a 3-4 b Sunne,5 Vimmerby,5 4 Surahammar,0-,5 c 3 Vindeln 3,0-3 b Svalöv 1,5 6 Vingåker,0-,5 c 4 Svedala 1,0 6 Vårgårda,0 5 Svenljunga,0-,5 c 5 Vänersborg,0 5 Säffle,5 4 Vännäs 3,0 Säter,5-3,0 c Värmdö,0 4 Sävsjö,0-,5 c 4 Värnamo,0 4 Söderhamn 3,0 3 Västervik,5-3,0 c 4 Söderköping,0-,5 c 4 Västerås,0 3 Södertälje,0 4 Växjö,0 4 Sölvesborg 1,5 5 Ydre,5 4 Tanum 1,5 5 Ystad 1,5 6 Tibro,0 4 Tidaholm,0-,5 c 4 Åmål,5 4 Tierp,5 4 Ånge,5-3,0 c 3 Timrå 3,0-3,5 c Åre 3,5-5,5 a 4-6 b Tingsryd,0 4 Årjäng,5-3,0 c 3 Tjörn 1,5 6 Åsele 3,0-3 b Tomelilla 1,5 6 Åstorp 1,5 5 Torsby,5-3,5 c Åtvidaberg,0-,5 c 4 Torsås,0 4 Älmhult,0 5 Tranemo,5 4 Älvdalen 3,0-3,5 c -6 b Tranås,5 4 Älvkarleby,5 3 Trelleborg 1,0 6 Älvsbyn 3,0 1 Trollhättan,0 5 Ängelholm 1,5 5 Trosa,0-,5 c 4 Tyresö,0 4 Öckerö 1,5 6 Täby,0 4 Ödeshög,0 4 Töreboda,0-,5 c 4 Örebro,5 3 Örkelljunga 1,5-,0 c 5 Uddevalla 1,5 5 Örnsköldsvik 3,0-3,5 c Ulricehamn,5-3,0 c 5 Östersund,5-3,5 c 3 Umeå 3,0 Österåker,0 4 Upplands-Bro 1,5 4 Östhammar,0-,5 c 4 Upplands-Väsby,0 4 Östra Göinge 1,5 5 Uppsala,0 4 Överkalix 3,0-3,5 c 1- b Uppvidinge,0 4 Övertorneå 3,0-4,5 c a) Det högsta värdet i intervallet används ovan och nära trädgränsen, det näst högsta i höglänt skogsterräng i de västliga delarna av kommunen och det lägsta i låglänt terräng i ostliga delar av kommunen. Eventuella övriga värden används i låglänt terräng i kommunens västliga delar samt i kommunens övriga delar. Se även figur C-3 i EKS 8. Vid tveksamma fall bör SMHI konsulteras. b) Se även figur C-4 i EKS 8. c) Det övre värdet i intervallet gäller i högre belägen terräng. Se även figur C-3 i EKS 8. I tveksamma fall väljs det högre värdet. a,c) ör både not a och c gäller som allmän tumregel att snömängden ökar med ca 15% per 100m höjdökning. metsä wood takplywood, produktfakta och användarinformation sc APPENDIX B BILAGA 3 - Snö- och vindlaster för Sveriges kommuner 5

26 UNDERLAG ÖR VAL AV TERRÄNGTYP appendix C UNDERLAG ÖR VAL AV TERRÄNGTYP Terrängtyp 0 Havs- eller kustområde exponerat för öppet hav Terrängtyp I Sjö eller plant och horisontalt område med försumbar vegetation och utan hinder Terrängtyp II Område med låg vegetation som gräs och enstaka hinder (träd, byggnader) med minsta inbördes avstånd lika med 0 gånger hindrens höjd Terrängtyp III Område täckt med vegetation eller byggnader eller med enstaka hinder med största inbördes avstånd lika med 0 gånger hindrens höjd (t ex byar, förorter, skogsmark) Terrängtyp IV Område där minst 15 % av arean är bebyggd och där byggnadernas me delhöjd är > 15 m 6 metsmetsä wood takplywood, produktfakta och användarinformation sc APPENDIX C UNDERLAG ÖR VAL AV TERRÄNGTYP

27 bilaga 4 karakteristiskt hastighetstryck appendix D Karakteristiskt hastighetstryck Karakteristiskt hastighetstryck q p ( z) i kn/m på höjden z för, v b 1-6 m/s med c e (z) enligt 4.5 i EKS 8 och ρ 1,5 kg/m3 Tabellen finns i nationella bilagan till SS-EN :005, tabell NA a. z (m) V b 1 m/s V b m/s Terrängtyp Terrängtyp 0 I II III IV 0 I II III IV 0,55 0,48 0,36 0,3 0,9 0,60 0,5 0,39 0,35 0,3 4 0,64 0,57 0,45 0,3 0,9 0,70 0,63 0,50 0,35 0,3 8 0,74 0,67 0,56 0,39 0,9 0,81 0,74 0,61 0,43 0,3 1 0,80 0,74 0,63 0,46 0,3 0,87 0,81 0,69 0,50 0, ,84 0,78 0,68 0,51 0,37 0,9 0,86 0,74 0,56 0,40 0 0,87 0,8 0,71 0,55 0,41 0,96 0,90 0,78 0,60 0,45 5 0,91 0,86 0,76 0,59 0,45 1,00 0,94 0,83 0,65 0, ,94 0,89 0,79 0,6 0,48 1,03 0,98 0,87 0,69 0, ,97 0,9 0,8 0,65 0,51 1,06 1,01 0,90 0,7 0, ,99 0,94 0,84 0,68 0,54 1,08 1,03 0,93 0,75 0, ,01 0,96 0,87 0,71 0,56 1,11 1,06 0,95 0,77 0,6 50 1,03 0,98 0,89 0,73 0,59 1,13 1,08 0,97 0,80 0, ,04 1,00 0,91 0,75 0,61 1,14 1,10 0,99 0,8 0, ,06 1,0 0,9 0,77 0,63 1,16 1,11 1,01 0,84 0, ,07 1,03 0,94 0,78 0,64 1,18 1,13 1,03 0,86 0, ,08 1,04 0,95 0,80 0,66 1,19 1,15 1,05 0,88 0,7 75 1,10 1,06 0,97 0,81 0,67 1,0 1,16 1,06 0,89 0, ,11 1,07 0,98 0,83 0,69 1, 1,17 1,08 0,91 0, ,1 1,08 0,99 0,84 0,70 1,3 1,19 1,09 0,9 0, ,13 1,09 1,01 0,85 0,7 1,4 1,0 1,10 0,94 0, ,14 1,10 1,0 0,87 0,73 1,5 1,1 1,1 0,95 0, ,15 1,11 1,03 0,88 0,74 1,6 1, 1,13 0,96 0,81 metsä wood takplywood, produktfakta och användarinformation sc APPENDIX D bilaga 4 karakteristiskt hastighetstryck 7

28 z (m) V b 3 m/s V b 4 m/s Terrängtyp Terrängtyp 0 I II III IV 0 I II III IV 0,65 0,57 0,43 0,38 0,35 0,71 0,6 0,46 0,41 0,38 4 0,76 0,68 0,54 0,38 0,35 0,83 0,75 0,59 0,41 0,38 8 0,88 0,81 0,67 0,47 0,35 0,96 0,88 0,73 0,51 0,38 1 0,95 0,88 0,75 0,55 0,38 1,04 0,96 0,8 0,60 0,4 16 1,01 0,94 0,81 0,61 0,44 1,10 1,0 0,88 0,66 0,48 0 1,05 0,98 0,86 0,66 0,49 1,14 1,07 0,93 0,7 0,53 5 1,09 1,03 0,91 0,71 0,54 1,19 1,1 0,99 0,77 0, ,13 1,07 0,95 0,75 0,58 1,3 1,16 1,03 0,8 0, ,16 1,10 0,98 0,79 0,6 1,6 1,0 1,07 0,86 0, ,18 1,13 1,01 0,8 0,65 1,9 1,3 1,10 0,89 0, ,1 1,16 1,04 0,85 0,68 1,3 1,6 1,13 0,9 0, ,3 1,18 1,06 0,87 0,70 1,34 1,8 1,16 0,95 0, ,5 1,0 1,09 0,90 0,73 1,36 1,31 1,18 0,98 0, ,7 1, 1,11 0,9 0,75 1,38 1,33 1,1 1,00 0,8 65 1,8 1,4 1,13 0,94 0,77 1,40 1,35 1,3 1,0 0, ,30 1,5 1,15 0,96 0,79 1,4 1,36 1,5 1,04 0, ,31 1,7 1,16 0,98 0,81 1,43 1,38 1,7 1,06 0, ,33 1,8 1,18 0,99 0,83 1,45 1,40 1,8 1,08 0, ,34 1,30 1,19 1,01 0,84 1,46 1,41 1,30 1,10 0,9 90 1,35 1,31 1,1 1,0 0,86 1,47 1,43 1,31 1,11 0, ,37 1,3 1, 1,04 0,87 1,49 1,44 1,33 1,13 0, ,38 1,33 1,3 1,05 0,89 1,50 1,45 1,34 1,15 0,97 z (m) V b 5 m/s V b 6 m/s Terrängtyp Terrängtyp 0 I II III IV 0 I II III IV 0,77 0,67 0,50 0,45 0,41 0,84 0,73 0,55 0,49 0,44 4 0,90 0,81 0,64 0,45 0,41 0,98 0,87 0,69 0,49 0,44 8 1,04 0,95 0,79 0,55 0,41 1,13 1,03 0,86 0,60 0,44 1 1,13 1,04 0,89 0,65 0,45 1, 1,13 0,96 0,70 0, ,19 1,11 0,96 0,7 0,5 1,9 1,0 1,04 0,78 0,56 0 1,4 1,16 1,01 0,78 0,58 1,34 1,6 1,10 0,84 0,63 5 1,9 1, 1,07 0,84 0,64 1,40 1,3 1,16 0,90 0, ,33 1,6 1,1 0,89 0,69 1,44 1,37 1,1 0,96 0, ,37 1,30 1,16 0,93 0,73 1,48 1,41 1,5 1,00 0, ,40 1,33 1,0 0,97 0,77 1,51 1,44 1,9 1,04 0, ,43 1,36 1,3 1,00 0,80 1,54 1,48 1,33 1,08 0, ,45 1,39 1,6 1,03 0,83 1,57 1,51 1,36 1,11 0, ,48 1,4 1,8 1,06 0,86 1,60 1,53 1,39 1,15 0, ,50 1,44 1,31 1,08 0,89 1,6 1,56 1,4 1,17 0, ,5 1,46 1,33 1,11 0,91 1,64 1,58 1,44 1,0 0, ,54 1,48 1,35 1,13 0,93 1,66 1,60 1,46 1, 1, ,55 1,50 1,37 1,15 0,96 1,68 1,6 1,48 1,5 1, ,57 1,5 1,39 1,17 0,98 1,70 1,64 1,51 1,7 1, ,58 1,53 1,41 1,19 1,00 1,71 1,66 1,5 1,9 1, ,60 1,55 1,43 1,1 1,01 1,73 1,67 1,54 1,31 1, ,61 1,56 1,44 1,3 1,03 1,74 1,69 1,56 1,33 1, ,63 1,58 1,46 1,4 1,05 1,76 1,71 1,58 1,34 1,13 8 metsä wood takplywood, produktfakta och användarinformation sc APPENDIX D bilaga 4 karakteristiskt hastighetstryck

29 STABILISERING AV TAK BERÄKNINGSEXEMPEL stabilisering av tak, beräkningsexempel appendix E ALLMÄNT Metsä Wood Takplywood utgör när den monteras på tak (golv) en styv skiva som med fördel kan utnyttjas för stabilisering av taket (golvet). Plywooden kan även användas för avstyvning av de tryckta överramarna i takstolen. Beräkningar genomförs enligt de anvisningar som ges i Eurokod 5, del 1-1. Se särskilt 9..3, 9..4 och Beräkningsprinciper och formler Kontroll av fritt upplagd tak- eller golvskiva för vind mot långsida q last på skiva Nc Tryckkraft v max skjuvkraft B skivans bredd Nt Dragkraft max upplagsreaktion L skivans spännvidd Takskivan antas fritt upplagd och bestående av ett antal plywoodskivor. Längs kortsidor är takskivan infäst till tak- eller golvbalkar. Längs långsidor är takskivan infäst till kantbalkar. Enligt Eurokod gäller att B L 6 B. Hela takskivans böjmoment tas av drag och tryck i kantbalkarna. Böjspänningar i kantbalkar beaktas ej. Skjuvkraften tas av plywoodskivorna och antas jämnt fördelade över hela takskivbredden. Böjspänningar i takskivan beaktas ej. M y, N V q L 8 M y, N c, B t, q L V ν B maximalt böjmoment maximal drag- och tryckkraft i kantbalkar maximal upplagsreaktion takskivans kant maximal skjuvkraft i takskiva metsä wood takplywood, produktfakta och användarinformation sc APPENDIX E stabilisering av tak, beräkningsexempel 9

30 Kantbalk Kantbalk utgörs oftast av träbalkar. Kantbalken skall klara: f c, 0, d N c, A och Nt, ft, 0, d A A area virke f c,0, d f t, 0, d dimensionerande värde tryck virke dimensionerande värde drag virke Kantbalken skall vara avstyvad mot knäckning i veka riktningen. Oftast placeras kantbalken mellan takstolar/ takbalkar i form av kortlingar. Då måste man längs hela långsidan komplettera med ett vinddragband 40x.0 av stål för att ta upp dragkrafterna. Placeras normalt på undersida kantbalk. Plywood-skiva Plywood-skivan skall klara de skjuvkrafter den påverkas av. Skivan skall klara: f V v, d τ B t f v, d t dimensionerande värde plywood för panelskjuvning tjocklek plywood ästdon plywood-träbalkar Plywood-skivan skall sitta fast i underlag. Underlaget består oftast av träbalkar. Skivan utsätts för både tvärlaster och utdragslaster. ästdonen skall klara: v, v, Ed a τ v, dimensionerande värde tvärkraft för skruv/spik a avstånd fästdon. Ofta 150 mm vid skivkant och 300 mm inne på skivan τ skjuvspänning ax, ax, Ed a q vind ax, dim. värde utdragslast för skruv/spik q vind lyftkraft orsakad av vindlast Värdena skall också kombineras. Enligt SS-EN gäller: ör slät spik: ax, Ed ax, + v, Ed v, 1.0 ör övriga spiktyper och skruv: ax, Ed ax, + v, Ed v, 1.0 Avstyvning av tryckta balkar eller fackverk Takskivan kan även användas till att avstyva de balkar den har upplag på. Då balkarna trycks så vill de böja ut i veka riktningen. Takskivan kan ta hand om dessa krafter. Enligt SS-EN kapitel gäller: q d n N c, kl k l f,3 q d avstyvningslast (total för hela bärverket) k 1 k l min(1.0, 15 ) l l spännvidd k f,3 N c, n 30 medelvärde för dimensionerande tryckkraft i takbalk antal takbalkar 30 metsä wood takplywood, produktfakta och användarinformation sc APPENDIX E stabilisering av tak, beräkningsexempel

31 Kontroll av fritt upplagd tak- eller golvskiva för vind mot gavel Då takskivan har upplag längs båda långsidor, exempelvis vid pulpettak, erhålls likartad beräkning som för vind mot långsida. v max skjuvkraft max upplagsreaktion q last på skiva L skivans spännbredd Nc Tryckkraft Nt Dragkraft v max skjuvkraft max upplagsreaktion B skivans bredd B skivans bredd M y, N q L 8 M y, N c, B t, maximalt böjmoment maximal drag- och tryckkraft i kantbalkar V q L V ν B maximal upplagsreaktion takskivans kant maximal skjuvkraft i takskiva Skivbredd B väljs av konstruktör. Dock gäller enligt SS EN B L B 6 Om takskivan enbart har upplag längs en långsida, exempelvis vid sadeltak, erhålls följande beräkning. iguren visar ena takhalvan. q last på skiva L skivans spännbredd Nt Dragkraft Nc Tryckkraft v max skjuvkraft max upplagsreaktion B skivans bredd B skivans bredd M y, N q L maximalt böjmoment M y, N c, B t, maximal drag- och tryckkraft i kantbalkar V q L V ν B maximal upplagsreaktion takskivans kant maximal skjuvkraft i takskiva Skivbredd B väljs av konstruktör. Dock gäller enligt SS EN B L B 6 metsä wood takplywood, produktfakta och användarinformation sc APPENDIX E stabilisering av tak, beräkningsexempel 31

32 Väggar i småhus Beräkningen följer SS EN metod A. H horisontell last på skiva q vertikal last på skiva önster Dörr h.4 m b 1. m b b b b t c t c t c Horisontallasten H fördelas på alla väggpartier som saknar öppningar. I exemplet ovan fem st. Drag och tryck-kraft mot syll ( t, och c, ) måste tas om hand. Maximal skjuvkraft Upplagsreaktion H v n b t, c, v h q b H n b h t, c, är horisontallast är antal hela skivor är skivbredd skivans höjd dragkraft vid syll tryck-kraft vid syll 3 metsä wood takplywood, produktfakta och användarinformation sc APPENDIX E stabilisering av tak, beräkningsexempel

33 Exempel stabilisering q vindlast från fasad och tak B skivans bredd 18.0 m L skivans spännvidd 50.0 m örutsättningar Längd byggnad 50.0 m Bredd byggnad 18.0 m Höjd byggnad (nockhöjd) 7. m Väggens höjd 5.0 m Taklutning 15 grader Terrängtyp II, Plats Stockholm > enligt Appendix B är v 4 m/s och s.0 5kN/m Appendix D > Vindlast (q p ) Karakteristiskt hastighetstryck 0.70 kn/m ormfaktorer vind vägg Invändig vindlast kan också förekomma. I vårt exempel har vi bortsett från denna. Last mot långsida γ Q γ d q p µ vägghöjd/ / 1.91 kn/m Last mot gavel γ Q γ d q p µ (väggh/+takstol) (5.0/+.) 3.60 kn/m rån takstolsberäknng: Normalkraft överram takstol 68 kn Virke takstol C4 Takmanual tabell.1 > lämplig tjocklek plywood 15 mm vid papp och plåttak. b,0 k metsä wood takplywood, produktfakta och användarinformation sc APPENDIX E stabilisering av tak, beräkningsexempel 33
