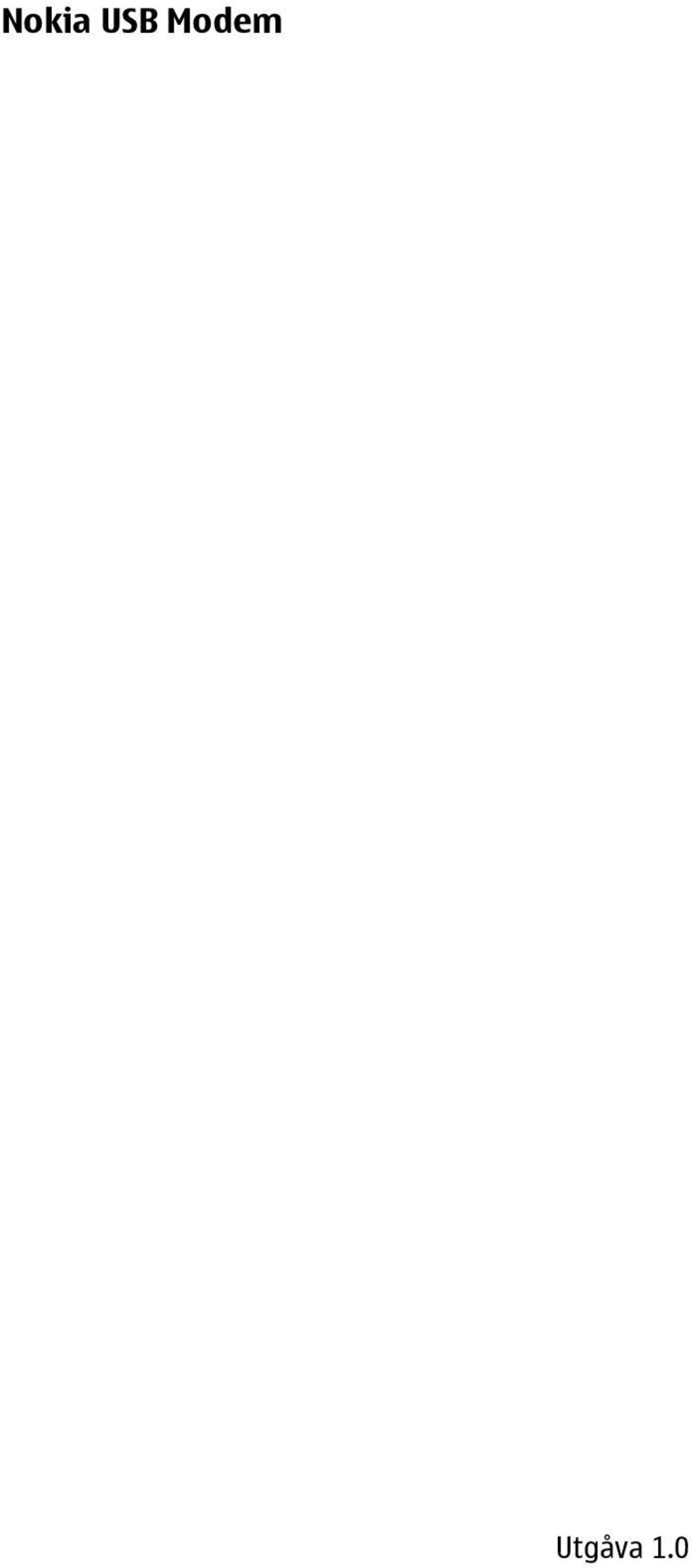

1 Nokia USB Modem Utgåva 1.0

2 2 Innehåll Om USB-modemet 3 Komma igång 3 Delar 3 Sätta i SIM-kortet 4 Sätt i ett minneskort 4 Installera anslutningshanteraren 6 Avinstallera från datorn 6 Internetanslutning 6 Ansluta till internet 6 Indikatorlampor 7 Produkt- och säkerhetsinformation 7

3 3 Om USB-modemet Nokia USB-modem är ett trådlöst modem som gör att du kan ansluta till internet på mobilnät och trådlösa nätverk. Om du vill ansluta till internet måste du installera anslutningshanteraren på datorn. Innan du använder USB-modemet bör du läsa användarhandböckerna för anslutningshanterarprogrammet, datorn, operativsystemet och all programvara som du använder för den internetanslutning du ställer in via enheten. Om du vill läsa användarhandboken för anslutningshanteraren väljer du i huvudvyn. Användarhandboken visas på det språk du valde när du installerade programmet. Drifttemperaturen för den här enheten är -15 C till 35 C och förvaringstemperaturen är -40 C till 85 C. Enhetens USB-funktion har stöd för de dataöverföringshastigheter som anges i specifikationen för USB version 2.0. Varning! Produkten kan innehålla smådelar. Förvara dem utom räckhåll för småbarn. Produktens yta är fri från nickel. Komma igång Delar 1 Hylsa 2 USB-kontakt 3 SIM- och minneskortshölje 4 Indikatorlampa 5 Antenn

4 4 Undvik att vidröra antennområdet när antennen används. Kontakt med antenner påverkar kommunikationens kvalitet och kan leda till att batterilivslängden försämras eftersom enheten får använda mer energi. Fäst inga handledsremmar, nyckelringar eller axelremmar på USB-modemets ring. Sätta i SIM-kortet 1 Ta bort hylsan. 2 Skjut höljet och lyft upp det (6). 3 Se till att kortets kontaktyta är riktad nedåt med det avfasade hörnet nere till höger, och sätt i SIM-kortet (7). 4 Sänk höljet och skjut det på plats (9). Sätt i ett minneskort Enheten innehåller en microsd-minneskortläsare som du kan använda för att spara filer till ett kompatibelt minneskort. Minneskortet visas som en borttagbar enhet i ditt operativsystem. Förvara alla minneskort utom räckhåll för småbarn.

5 5 Använd endast kompatibla minneskort som godkänts av Nokia för användning tillsammans med enheten. Inkompatibla kort kan skada både kortet och enheten, och data på kortet kan gå förlorade. 1 Ta bort hylsan. 2 Skjut höljet och lyft upp det (6). 3 Se till att minneskortets kontaktyta är riktat uppåt och sätt i kortet i hållaren under SIM-kortshållaren. Tryck in kortet tills det fäster (8). 4 Sänk höljet och skjut det på plats (9). Ta bort minneskortet Ta bort höljet, tryck försiktigt på kortet tills det lossnar och dra ut kortet. Viktigt! Ta inte ut minneskortet när det används. Om du gör det kan du skada både kortet och enheten, och data på kortet kan gå förlorade.

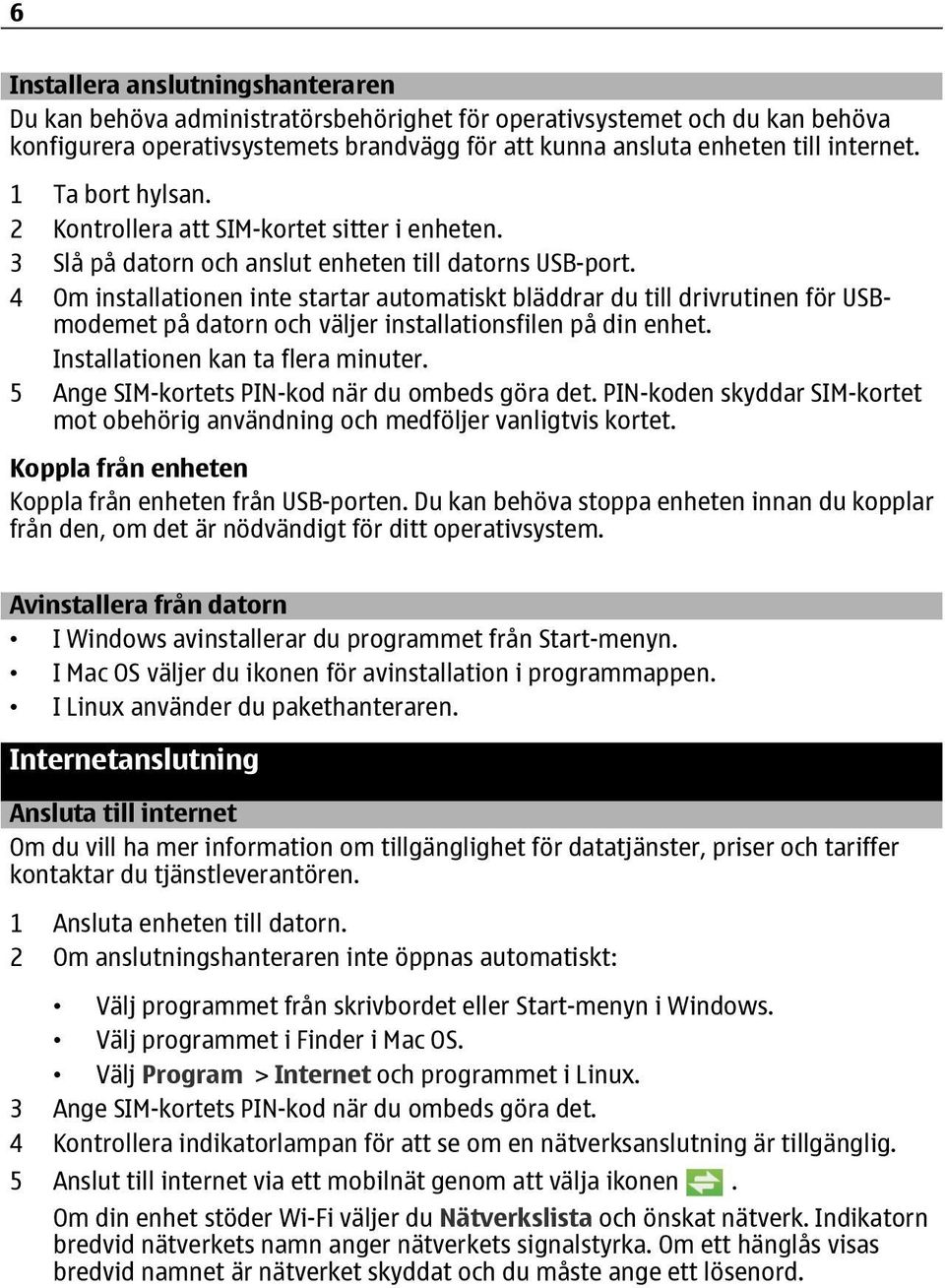

6 6 Installera anslutningshanteraren Du kan behöva administratörsbehörighet för operativsystemet och du kan behöva konfigurera operativsystemets brandvägg för att kunna ansluta enheten till internet. 1 Ta bort hylsan. 2 Kontrollera att SIM-kortet sitter i enheten. 3 Slå på datorn och anslut enheten till datorns USB-port. 4 Om installationen inte startar automatiskt bläddrar du till drivrutinen för USBmodemet på datorn och väljer installationsfilen på din enhet. Installationen kan ta flera minuter. 5 Ange SIM-kortets PIN-kod när du ombeds göra det. PIN-koden skyddar SIM-kortet mot obehörig användning och medföljer vanligtvis kortet. Koppla från enheten Koppla från enheten från USB-porten. Du kan behöva stoppa enheten innan du kopplar från den, om det är nödvändigt för ditt operativsystem. Avinstallera från datorn I Windows avinstallerar du programmet från Start-menyn. I Mac OS väljer du ikonen för avinstallation i programmappen. I Linux använder du pakethanteraren. Internetanslutning Ansluta till internet Om du vill ha mer information om tillgänglighet för datatjänster, priser och tariffer kontaktar du tjänstleverantören. 1 Ansluta enheten till datorn. 2 Om anslutningshanteraren inte öppnas automatiskt: Välj programmet från skrivbordet eller Start-menyn i Windows. Välj programmet i Finder i Mac OS. Välj Program > Internet och programmet i Linux. 3 Ange SIM-kortets PIN-kod när du ombeds göra det. 4 Kontrollera indikatorlampan för att se om en nätverksanslutning är tillgänglig. 5 Anslut till internet via ett mobilnät genom att välja ikonen. Om din enhet stöder Wi-Fi väljer du Nätverkslista och önskat nätverk. Indikatorn bredvid nätverkets namn anger nätverkets signalstyrka. Om ett hänglås visas bredvid namnet är nätverket skyddat och du måste ange ett lösenord.

7 7 6 Använd internet på vanligt sätt. 7 När du vill avsluta anslutningen väljer du ikonen i fönstret för internetanslutning. Anslutningen bryts även om du stänger anslutningshanteraren. Obs: Användningen av WiFi kan vara begränsad i vissa länder. I Frankrike är det till exempel bara tillåtet att använda WiFi inomhus. Kontakta de lokala myndigheterna om du vill ha mer information. Tips! När du surfar på webben kan du se uppkopplingens varaktighet och mängden data som skickats och mottagits i fönstret för internetanslutning. Om datorn övergår till vänteläge eller viloläge kan det hända att dataöverföringen stoppas. Dataöverföring belastar datorns batteri och förkortar batteriets livslängd. Indikatorlampor Lampa Röd lampa Blinkande röd lampa Grön lampa Blinkande grön lampa Blå lampa Blinkande blå lampa Status Enheten kan inte ansluta eftersom SIM-kortet inte är giltigt eller korrekt isatt, eller eftersom ett nätverk som stöds inte är tillgängligt. Enheten kan inte ansluta eftersom du inte angett PIN-koden eller för att flygläge är aktiverat. Du är ansluten till ett GSM-nätverk och överför data. Du är ansluten men överför inte data. Du är ansluten till ett 3G-nätverk och överför data. Du är ansluten men överför inte data. Produkt- och säkerhetsinformation Nättjänster och kostnader För att använda enheten måste du ha ett avtal med en operatör. Användning av nättjänster kräver en nätanslutning och kan medföra kostnader för datatrafik. Vissa produktfunktioner kräver stöd från nätet och du kan behöva abonnera på dem. Ta väl hand om enheten Hantera enheten varsamt. Genom att följa nedanstående råd kan du se till att garantin täcker eventuella skador. Håll enheten torr. Nederbörd, fukt och alla typer av vätskor kan innehålla ämnen som fräter på de elektroniska kretsarna.

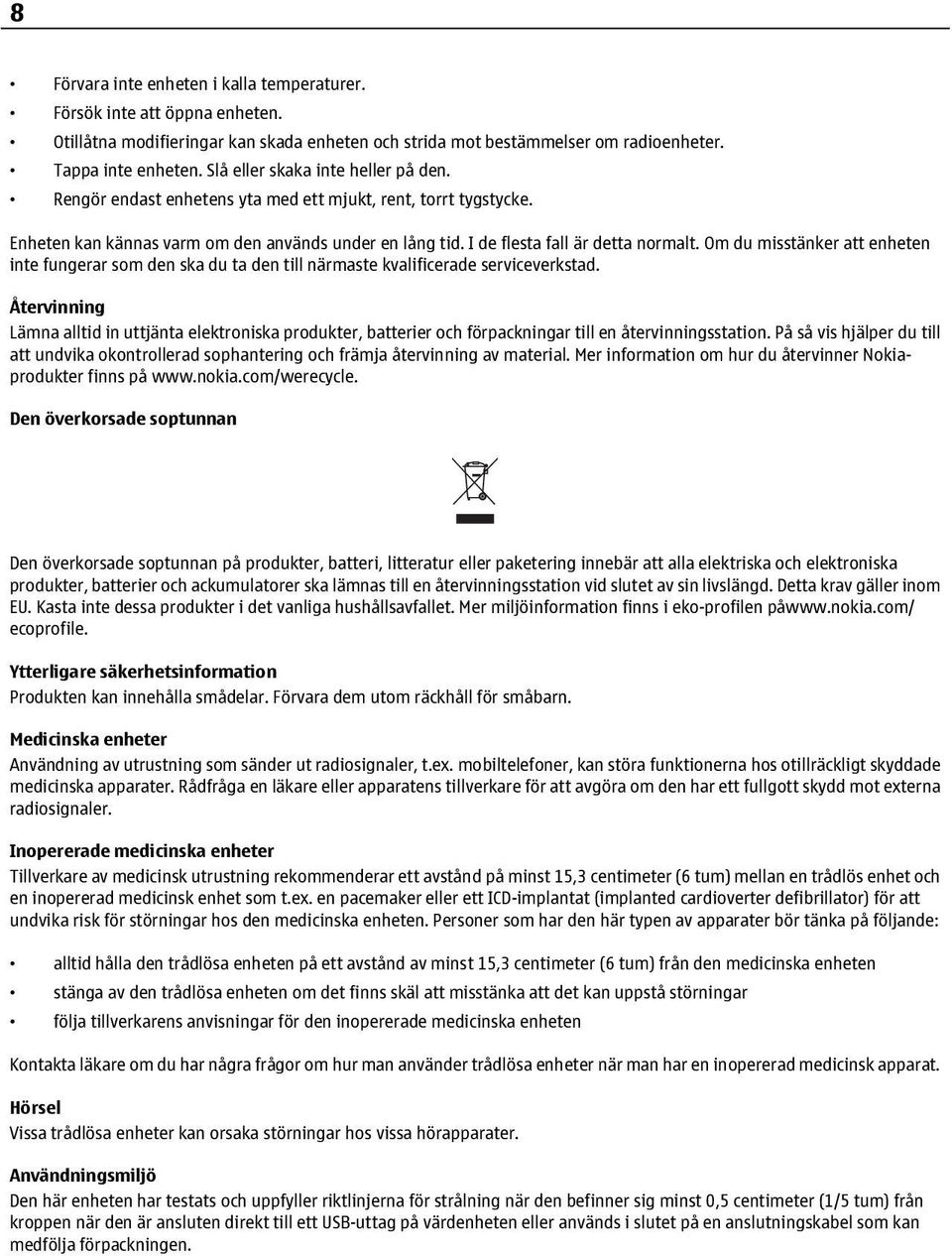

8 8 Förvara inte enheten i kalla temperaturer. Försök inte att öppna enheten. Otillåtna modifieringar kan skada enheten och strida mot bestämmelser om radioenheter. Tappa inte enheten. Slå eller skaka inte heller på den. Rengör endast enhetens yta med ett mjukt, rent, torrt tygstycke. Enheten kan kännas varm om den används under en lång tid. I de flesta fall är detta normalt. Om du misstänker att enheten inte fungerar som den ska du ta den till närmaste kvalificerade serviceverkstad. Återvinning Lämna alltid in uttjänta elektroniska produkter, batterier och förpackningar till en återvinningsstation. På så vis hjälper du till att undvika okontrollerad sophantering och främja återvinning av material. Mer information om hur du återvinner Nokiaprodukter finns på Den överkorsade soptunnan Den överkorsade soptunnan på produkter, batteri, litteratur eller paketering innebär att alla elektriska och elektroniska produkter, batterier och ackumulatorer ska lämnas till en återvinningsstation vid slutet av sin livslängd. Detta krav gäller inom EU. Kasta inte dessa produkter i det vanliga hushållsavfallet. Mer miljöinformation finns i eko-profilen på ecoprofile. Ytterligare säkerhetsinformation Produkten kan innehålla smådelar. Förvara dem utom räckhåll för småbarn. Medicinska enheter Användning av utrustning som sänder ut radiosignaler, t.ex. mobiltelefoner, kan störa funktionerna hos otillräckligt skyddade medicinska apparater. Rådfråga en läkare eller apparatens tillverkare för att avgöra om den har ett fullgott skydd mot externa radiosignaler. Inopererade medicinska enheter Tillverkare av medicinsk utrustning rekommenderar ett avstånd på minst 15,3 centimeter (6 tum) mellan en trådlös enhet och en inopererad medicinsk enhet som t.ex. en pacemaker eller ett ICD-implantat (implanted cardioverter defibrillator) för att undvika risk för störningar hos den medicinska enheten. Personer som har den här typen av apparater bör tänka på följande: alltid hålla den trådlösa enheten på ett avstånd av minst 15,3 centimeter (6 tum) från den medicinska enheten stänga av den trådlösa enheten om det finns skäl att misstänka att det kan uppstå störningar följa tillverkarens anvisningar för den inopererade medicinska enheten Kontakta läkare om du har några frågor om hur man använder trådlösa enheter när man har en inopererad medicinsk apparat. Hörsel Vissa trådlösa enheter kan orsaka störningar hos vissa hörapparater. Användningsmiljö Den här enheten har testats och uppfyller riktlinjerna för strålning när den befinner sig minst 0,5 centimeter (1/5 tum) från kroppen när den är ansluten direkt till ett USB-uttag på värdenheten eller används i slutet på en anslutningskabel som kan medfölja förpackningen.

9 9 Fordon Radiosignaler kan påverka elektroniska system i motorfordon (t.ex. elektronisk bränsleinsprutning, låsningsfria bromsar, automatisk farthållare och system för krockkuddar) som är felaktigt installerade eller bristfälligt skyddade. Om du vill veta mer kontaktar du fordonets tillverkare eller deras representant. Förvara eller frakta inte brandfarliga vätskor, gaser eller explosiva ämnen tillsammans med enheten eller dess tillbehör. Kom ihåg att krockkuddar blåses upp med stor kraft. Placera inte enheten eller tillbehör i området där krockkudden vecklas ut. Områden med risk för explosion Stäng av enheten när du befinner dig på ett område där det råder risk för explosion, till exempel nära bensinpumpar vid bensinstationer. Inom ett sådant område kan gnistor orsaka explosion eller brand som kan leda till personskador eller döden. Följ de begränsningar som gäller på bensinstationer, platser där man förvarar och säljer bränsle, kemiska fabriker och pågående sprängningsarbete. Områden med risk för explosion är oftast, med inte alltid, klart utmärkta. Detta gäller områden där du kan förväntas bli ombedd att stänga av fordonets motor, under däck på båtar; vid transport eller lagring av kemikalier samt områden där luften innehåller kemikalier eller partiklar, som korn, damm eller metallpulver. För fordon som använder flytande bränsle (som propan eller butan) bör du kontrollera med fordonets tillverkare om det är säkert att använda enheten i närheten. Information om certifiering (SAR) Den här enheten uppfyller gällande krav för strålning. Din enhet är en radiosändare och -mottagare. Den har utformats för att inte överstiga internationellt rekommenderade gränsvärden för strålning. Riktlinjerna har utvecklats av den oberoende vetenskapliga organisationen ICNIRP och har en säkerhetsmarginal för att säkerställa alla personers säkerhet, oavsett ålder och hälsa. Riktlinjerna för strålning mäts i enheten SAR, som är en förkortning av Specific Absorption Rate. Det fastställda gränsvärdet för SAR är enligt ICNIRP:s riktlinjer 2,0 watt/kilogram (W/kg) i medelvärde över tio gram vävnad. SAR mäts i standardlägen under det att enheten sänder med full uteffekt på alla testade frekvensband. En enhets verkliga SAR-värde kan understiga det maximala värdet då enheten har utvecklats för att inte använda mer kraft än nödvändigt för att nå nätet. Värdet varierar beroende på ett antal faktorer, exempelvis hur nära du är en nätbasstation. Gällande SAR-värden kan variera beroende på olika länders rapporterings- och testningskrav samt nätbandet. Mer information om SAR finns under produktinformationen på Den här enheten har testats och uppfyller riktlinjerna för strålning när den befinner sig minst 0,5 centimeter (1/5 tum) från kroppen när den är ansluten direkt till ett USB-uttag på värdenheten eller används i slutet på en anslutningskabel som kan medfölja förpackningen. Upphovsrättsmeddelande och andra meddelanden ÖVERENSSTÄMMELSE MED KRAV OCH BESTÄMMELSER Härmed tillkännager NOKIA CORPORATION att denna RD-17 / RD-19 / RD-22 / RD-23 produkt överensstämmer med väsentliga krav och andra relevanta bestämmelser i direktivet 1999/5/EG. Det finns en kopia av deklarationen om överensstämmelse på Nokia. Alla rättigheter förbehållna. Nokia, Nokia Connecting People och Nokia Original Accessories-logotypen är varumärken eller registrerade varumärken som tillhör Nokia Corporation. Andra produkt- och företagsnamn som det hänvisats till kan vara varukännetecken eller näringskännetecken som tillhör sina respektive ägare.

10 10 Mångfaldigande, överföring, distribution eller lagring av delar av eller hela innehållet i detta dokument i vilken som helst form, utan föregående skriftlig tillåtelse från Nokia, är förbjuden. Nokia utvecklar ständigt sina produkter. Nokia förbehåller sig rätten att göra ändringar och förbättringar i de produkter som beskrivs i detta dokument utan föregående meddelande. Med undantag av vad som följer av tvingande lag, ansvarar Nokia eller någon av dess licensgivare under inga omständigheter för eventuell förlust av data eller inkomst eller indirekta skador, följdskador eller några som helst andra skador, oavsett orsaken till förlusten eller skadan. Informationen i dokumentet tillhandahålls i befintligt skick. Förutom vad som stadgas i tvingande lag ges inga garantier av något slag, varken uttryckliga eller underförstådda, inklusive, men utan begränsning till, garantier för produktens allmänna lämplighet och/eller lämplighet för ett särskilt ändamål, vad gäller det här dokumentets riktighet, tillförlitlighet eller innehåll. Nokia förbehåller sig rätten att göra ändringar i dokumentet eller att återkalla dokumentet när som helst utan föregående meddelande. Tillgången på produkter, funktioner, program och tjänster kan variera mellan olika regioner. Kontakta Nokia-återförsäljaren eller tjänstleverantören för mer information. Denna enhet kan innehålla varor, teknik eller programvara som omfattas av exportlagar och regelverk i USA och andra länder. Spridning i strid mot lag är förbjuden. /Utgåva 1.0 SV
