och tillbehör Slang och tillbehör

Transkript

1 Slang Rubber Company för ett brett sortiment av Trelleborg och Teknikums industrislangar. Välfyllda lager på fem orter innebär korta leveranstider. Slang Vårt tekniska kunnande har byggts upp under lång erfarenhet. Slangarnas olika miljöer, kräver ofta vitt skilda egenskaper. Av en del slangar kräver man en enastående flexibilitet, andra ska klara temperaturväxlingar eller tåla höga temperaturer. Det är sällan samma slang bär alla dessa egenskaper. Kvalificerad slangkunskap är en balansgång mellan olika krav där till exempel temperaturtålighet och flexibilitet kan stå i motsatsställning till varandra. Vårt industrislangprogram har de bästa tekniska- och kunskapsmässiga förutsättningarna i världen att anta utmaningen som ligger i att förena dessa egenskaper i samma slang. Vi erbjuder ett sortiment utan motstycke, och tack vare vår erfarenhet och våra leverantörer, kan vi också leverera kostnadseffektiva lösningar på kundspecifika behov, även för mer begränsade slangserier. Tveka inte att kontakta oss för en gemensam diskussion även kring speciella projekt

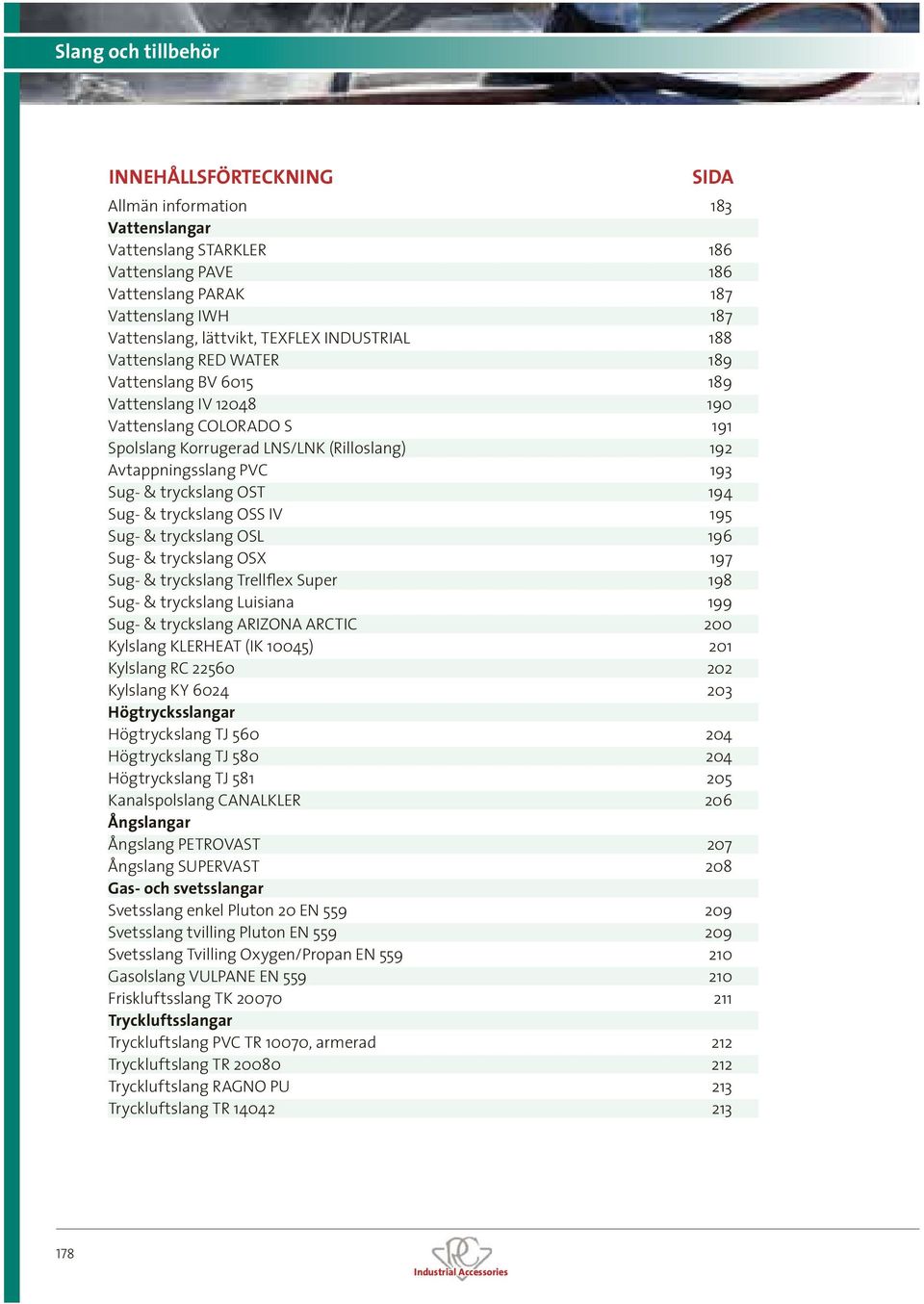

2 Gummiduk Slang och gummimattor INNEHÅLLSFÖRTECKNING SIDA Allmän information 183 Vattenslangar Vattenslang STARKLER 186 Vattenslang PAVE 186 Vattenslang PARAK 187 Vattenslang IWH 187 Vattenslang, lättvikt, TEXFLEX INDUSTRIAL 188 Vattenslang RED WATER 189 Vattenslang BV Vattenslang IV Vattenslang COLORADO S 191 Spolslang Korrugerad LNS/LNK (Rilloslang) 192 Avtappningsslang PVC 193 Sug- & tryckslang OST 194 Sug- & tryckslang OSS IV 195 Sug- & tryckslang OSL 196 Sug- & tryckslang OSX 197 Sug- & tryckslang Trellflex Super 198 Sug- & tryckslang Luisiana 199 Sug- & tryckslang ARIZONA ARCTIC 200 Kylslang KLERHEAT (IK 10045) 201 Kylslang RC Kylslang KY Högtrycksslangar Högtryckslang TJ Högtryckslang TJ Högtryckslang TJ Kanalspolslang CANALKLER 206 Ångslangar Ångslang PETROVAST 207 Ångslang SUPERVAST 208 Gas- och svetsslangar Svetsslang enkel Pluton 20 EN Svetsslang tvilling Pluton EN Svetsslang Tvilling Oxygen/Propan EN Gasolslang VULPANE EN Friskluftsslang TK Tryckluftsslangar Tryckluftslang PVC TR 10070, armerad 212 Tryckluftslang TR Tryckluftslang RAGNO PU 213 Tryckluftslang TR

3 INNEHÅLLSFÖRTECKNING, FORTS SIDA Tryckluftslang VULCAIN Tryckluftslang GOLDAIR 214 Tryckluftslang MAXAIR 215 Tryckluftslang NORMINES II 215 Tryckluftslang PLE/PL Tryckluftslang PL1S 216 Tryckluftslang Rock Breaker 217 Tryckluftslang SUPERMINES 217 Flatrullad tryckluftslang 218 Bromsslang BR Livsmedelsslangar Rengöringsslang Bergalav 220 Spolslang KLENET 220 Spolslang BIOCLEAN 221 Spolslang BIOVAST 221 Sug- & tryckslang ALIKLER 222 Tryckslang ALIKLER D 223 Mjölksugslang CITERDIAL 224 Livsmedelsslang FOOD-TEK 224 Transportslangar Transportslang MILLESIME 225 Transportslang ALCODIAL 226 Transportslang SUPERVRAC AL 226 Transportslang SILEX 227 Godsslang CARBON Pressure (LKK) 228 Transportslang SUPERVRAC 229 Transportslang SUPERVRAC TAN 230 Luftslang CALIKLER HT 230 Spånsugslang PUR-TEK (RC 23180) 231 Spånsugslang, Pelletsslang SUPERFLEX PU PLUS H 232 Spånsugslang TIMBERDUC 233 Utsugningsslang TRELLVAC Extractor LD 233 Utsugningsslang TRELLVAC Extractor HD 234 Sugslang ID Sugslang TRELLVAC Handler LD 235 Utsugningsslang TRELLVAC Handler MD 235 Sugslang TRELLVAC Handler HD 236 Godsslang TITAN 236 Transportslang TRELLVAC Transporter HD 237 Transportslang TRELLVAC Handler TAN 237 Sugslang ASPIVRAC S 238 Godsslang CARBON Light (TIMO)

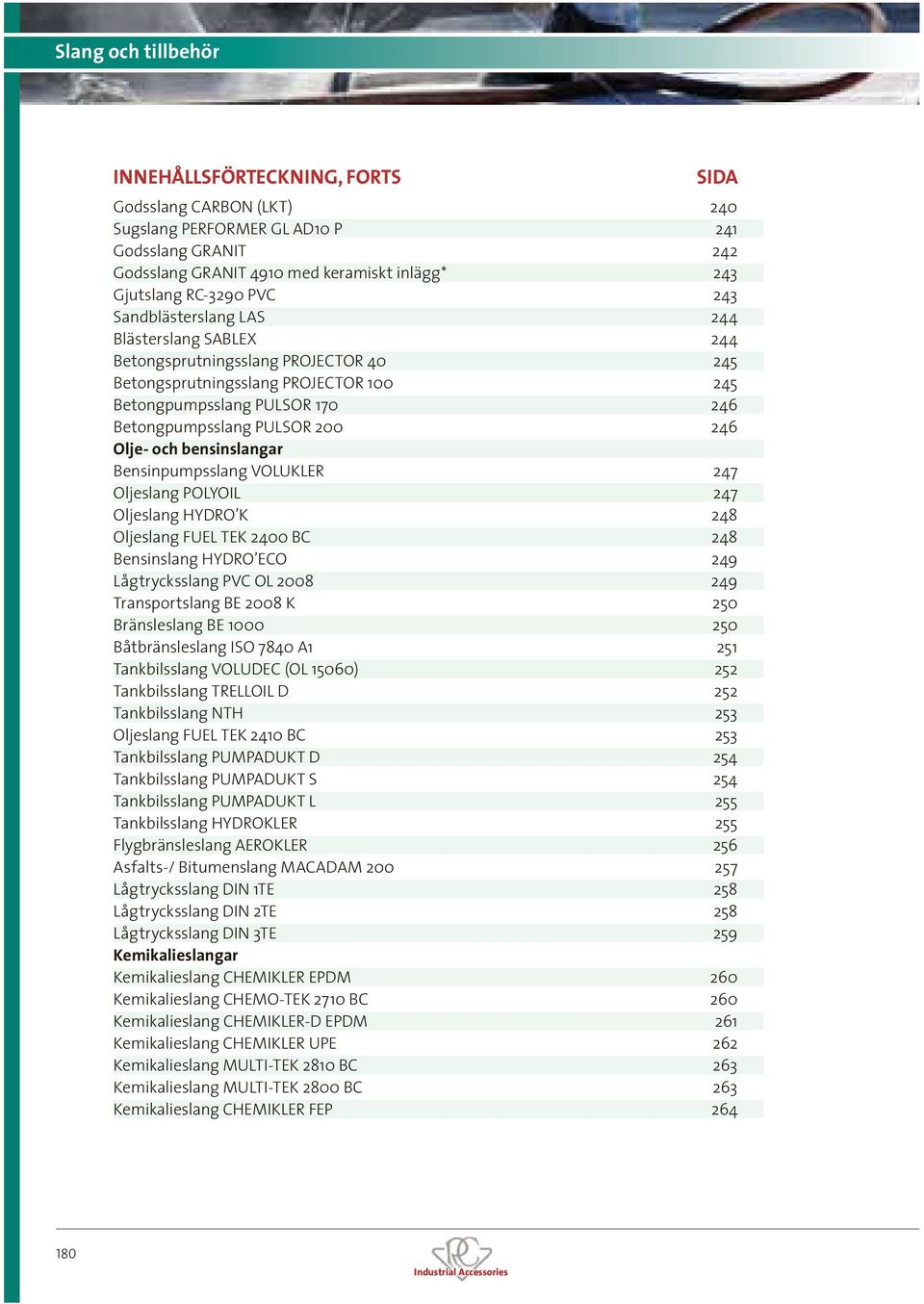

4 Gummiduk Slang och gummimattor INNEHÅLLSFÖRTECKNING, FORTS SIDA Godsslang CARBON (LKT) 240 Sugslang PERFORMER GL AD10 P 241 Godsslang GRANIT 242 Godsslang GRANIT 4910 med keramiskt inlägg* 243 Gjutslang RC-3290 PVC 243 Sandblästerslang LAS 244 Blästerslang SABLEX 244 Betongsprutningsslang PROJECTOR Betongsprutningsslang PROJECTOR Betongpumpsslang PULSOR Betongpumpsslang PULSOR Olje- och bensinslangar Bensinpumpsslang VOLUKLER 247 Oljeslang POLYOIL 247 Oljeslang HYDRO K 248 Oljeslang FUEL TEK 2400 BC 248 Bensinslang HYDRO ECO 249 Lågtrycksslang PVC OL Transportslang BE 2008 K 250 Bränsleslang BE Båtbränsleslang ISO 7840 A1 251 Tankbilsslang VOLUDEC (OL 15060) 252 Tankbilsslang TRELLOIL D 252 Tankbilsslang NTH 253 Oljeslang FUEL TEK 2410 BC 253 Tankbilsslang PUMPADUKT D 254 Tankbilsslang PUMPADUKT S 254 Tankbilsslang PUMPADUKT L 255 Tankbilsslang HYDROKLER 255 Flygbränsleslang AEROKLER 256 Asfalts-/ Bitumenslang MACADAM Lågtrycksslang DIN 1TE 258 Lågtrycksslang DIN 2TE 258 Lågtrycksslang DIN 3TE 259 Kemikalieslangar Kemikalieslang CHEMIKLER EPDM 260 Kemikalieslang CHEMO-TEK 2710 BC 260 Kemikalieslang CHEMIKLER-D EPDM 261 Kemikalieslang CHEMIKLER UPE 262 Kemikalieslang MULTI-TEK 2810 BC 263 Kemikalieslang MULTI-TEK 2800 BC 263 Kemikalieslang CHEMIKLER FEP

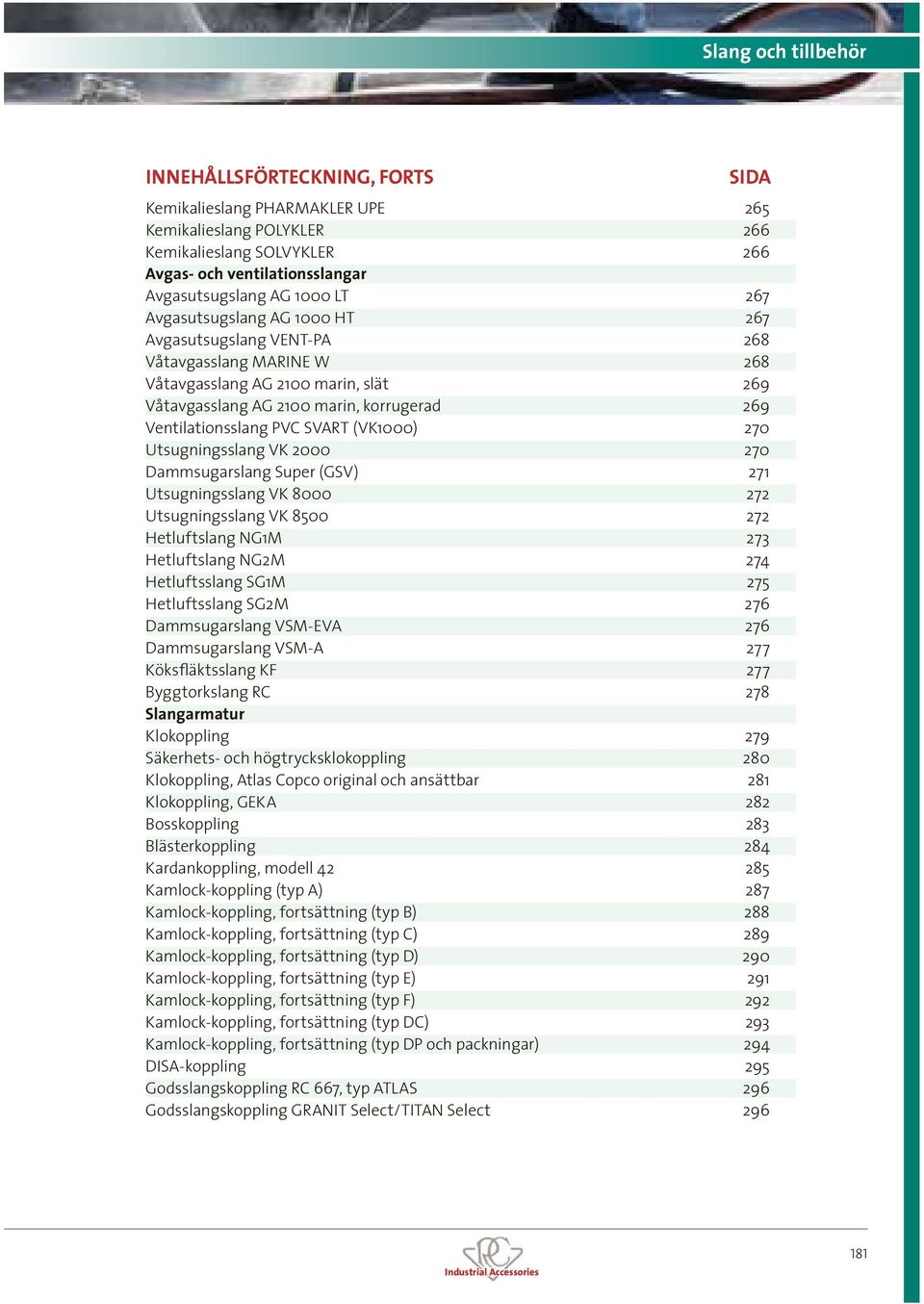

5 INNEHÅLLSFÖRTECKNING, FORTS SIDA Kemikalieslang PHARMAKLER UPE 265 Kemikalieslang POLYKLER 266 Kemikalieslang SOLVYKLER 266 Avgas- och ventilationsslangar Avgasutsugslang AG 1000 LT 267 Avgasutsugslang AG 1000 HT 267 Avgasutsugslang VENT-PA 268 Våtavgasslang MARINE W 268 Våtavgasslang AG 2100 marin, slät 269 Våtavgasslang AG 2100 marin, korrugerad 269 Ventilationsslang PVC SVART (VK1000) 270 Utsugningsslang VK Dammsugarslang Super (GSV) 271 Utsugningsslang VK Utsugningsslang VK Hetluftslang NG1M 273 Hetluftslang NG2M 274 Hetluftsslang SG1M 275 Hetluftsslang SG2M 276 Dammsugarslang VSM-EVA 276 Dammsugarslang VSM-A 277 Köksfläktsslang KF 277 Byggtorkslang RC 278 Slangarmatur Klokoppling 279 Säkerhets- och högtrycksklokoppling 280 Klokoppling, Atlas Copco original och ansättbar 281 Klokoppling, GEKA 282 Bosskoppling 283 Blästerkoppling 284 Kardankoppling, modell Kamlock-koppling (typ A) 287 Kamlock-koppling, fortsättning (typ B) 288 Kamlock-koppling, fortsättning (typ C) 289 Kamlock-koppling, fortsättning (typ D) 290 Kamlock-koppling, fortsättning (typ E) 291 Kamlock-koppling, fortsättning (typ F) 292 Kamlock-koppling, fortsättning (typ DC) 293 Kamlock-koppling, fortsättning (typ DP och packningar) 294 DISA-koppling 295 Godsslangskoppling RC 667, typ ATLAS 296 Godsslangskoppling GRANIT Select/TITAN Select

6 Gummiduk Slang och gummimattor INNEHÅLLSFÖRTECKNING, FORTS SIDA Godsslangskoppling Godsslangspackning Kombinationsnippel 299 Rostfri presskoppling SMS 300 Rostfri presskoppling DIN 301 Rostfri presskoppling TC 302 Svetsnippel rostfri presskoppling 303 Rostfri presskoppling BSP 304 Mejerikoppling 304 SL-Klämma 305 Spolmunstycke 305 Kulventil 306 Kikkran 307 Skarvrör 307 Bottensil 307 RC-bandklammer 308 Slangklämma typ ABA 311 Tvåbultsklämma 313 Rundjärnsklämma 314 Kompensatorer

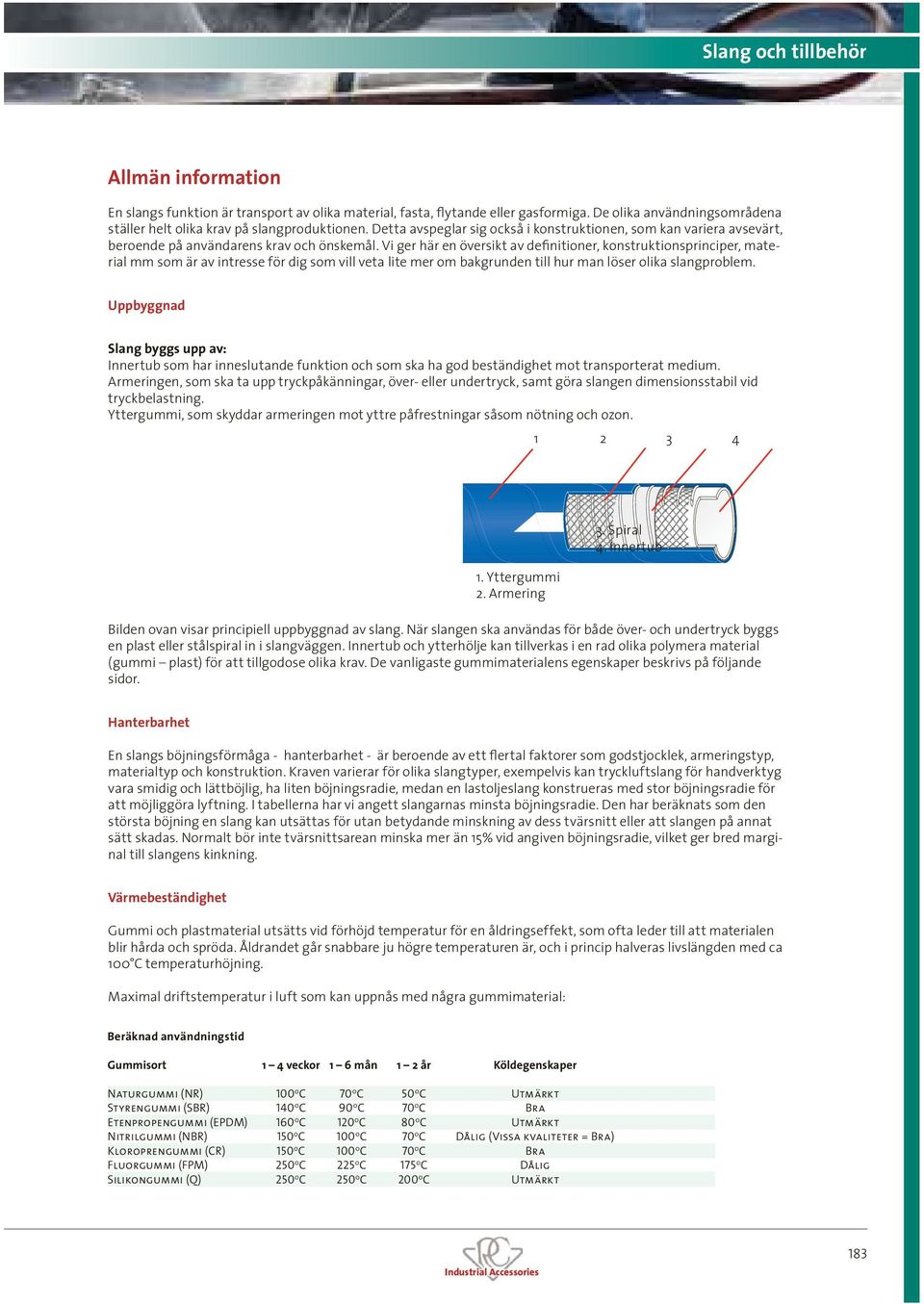

7 Allmän information En slangs funktion är transport av olika material, fasta, flytande eller gasformiga. De olika användningsområdena ställer helt olika krav på slangproduktionen. Detta avspeglar sig också i konstruktionen, som kan variera avsevärt, beroende på användarens krav och önskemål. Vi ger här en översikt av definitioner, konstruktionsprinciper, material mm som är av intresse för dig som vill veta lite mer om bakgrunden till hur man löser olika slangproblem. Uppbyggnad Slang byggs upp av: Innertub som har inneslutande funktion och som ska ha god beständighet mot transporterat medium. Armeringen, som ska ta upp tryckpåkänningar, över- eller undertryck, samt göra slangen dimensionsstabil vid tryckbelastning. Yttergummi, som skyddar armeringen mot yttre påfrestningar såsom nötning och ozon Yttergummi 2. Armering 3. Spiral 4. Innertub Bilden ovan visar principiell uppbyggnad av slang. När slangen ska användas för både över- och undertryck byggs en plast eller stålspiral in i slangväggen. Innertub och ytterhölje kan tillverkas i en rad olika polymera material (gummi plast) för att tillgodose olika krav. De vanligaste gummimaterialens egenskaper beskrivs på följande sidor. Hanterbarhet En slangs böjningsförmåga - hanterbarhet - är beroende av ett flertal faktorer som godstjocklek, armeringstyp, materialtyp och konstruktion. Kraven varierar för olika slangtyper, exempelvis kan tryckluftslang för handverktyg vara smidig och lättböjlig, ha liten böjningsradie, medan en lastoljeslang konstrueras med stor böjningsradie för att möjliggöra lyftning. I tabellerna har vi angett slangarnas minsta böjningsradie. Den har beräknats som den största böjning en slang kan utsättas för utan betydande minskning av dess tvärsnitt eller att slangen på annat sätt skadas. Normalt bör inte tvärsnittsarean minska mer än 15% vid angiven böjningsradie, vilket ger bred marginal till slangens kinkning. Värmebeständighet Gummi och plastmaterial utsätts vid förhöjd temperatur för en åldringseffekt, som ofta leder till att materialen blir hårda och spröda. Åldrandet går snabbare ju högre temperaturen är, och i princip halveras livslängden med ca 100 C temperaturhöjning. Maximal driftstemperatur i luft som kan uppnås med några gummimaterial: Beräknad användningstid Gummisort 1 4 veckor 1 6 mån 1 2 år Köldegenskaper Naturgummi (NR) 100 o C 70 o C 50 o C Utmärkt Styrengummi (SBR) 140 o C 90 o C 70 o C Bra Etenpropengummi (EPDM) 160 o C 120 o C 80 o C Utmärkt Nitrilgummi (NBR) 150 o C 100 o C 70 o C Dålig (Vissa kvaliteter = Bra) Kloroprengummi (CR) 150 o C 100 o C 70 o C Bra Fluorgummi (FPM) 250 o C 225 o C 175 o C Dålig Silikongummi (Q) 250 o C 250 o C 200 o C Utmärkt 183

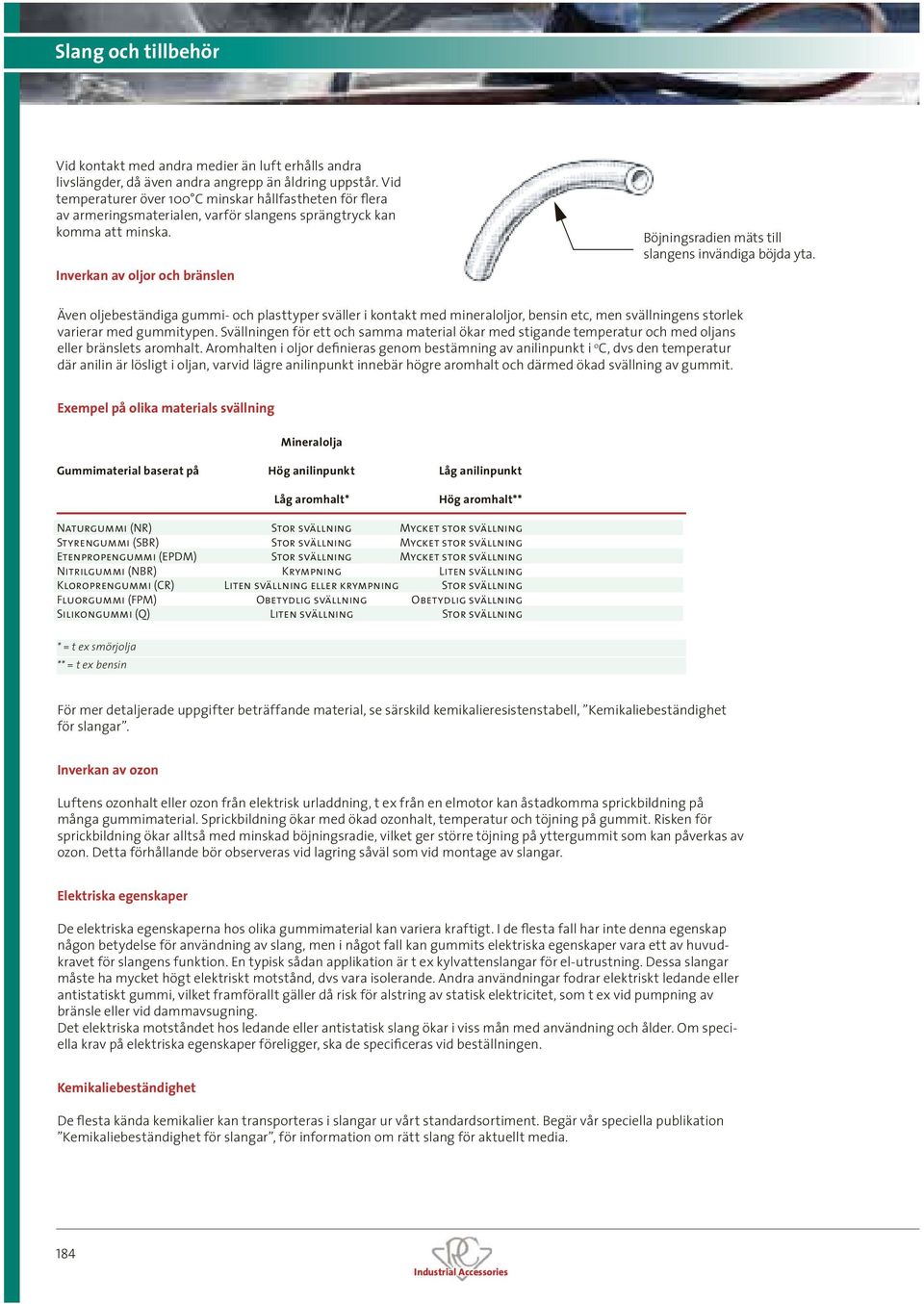

8 Gummiduk Slang och gummimattor Vid kontakt med andra medier än luft erhålls andra livslängder, då även andra angrepp än åldring uppstår. Vid temperaturer över 100 C minskar hållfastheten för flera av armeringsmaterialen, varför slangens sprängtryck kan komma att minska. Inverkan av oljor och bränslen Böjningsradien mäts till mäts ti ens slangens invändiga böjda yta. yt Även oljebeständiga gummi- och plasttyper sväller i kontakt med mineraloljor, bensin etc, men svällningens storlek varierar med gummitypen. Svällningen för ett och samma material ökar med stigande temperatur och med oljans eller bränslets aromhalt. Aromhalten i oljor definieras genom bestämning av anilinpunkt i o C, dvs den temperatur där anilin är lösligt i oljan, varvid lägre anilinpunkt innebär högre aromhalt och därmed ökad svällning av gummit. Exempel på olika materials svällning Mineralolja Gummimaterial baserat på Hög anilinpunkt Låg anilinpunkt Låg aromhalt* Hög aromhalt** Naturgummi (NR) Stor svällning Mycket stor svällning Styrengummi (SBR) Stor svällning Mycket stor svällning Etenpropengummi (EPDM) Stor svällning Mycket stor svällning Nitrilgummi (NBR) Krympning Liten svällning Kloroprengummi (CR) Liten svällning eller krympning Stor svällning Fluorgummi (FPM) Obetydlig svällning Obetydlig svällning Silikongummi (Q) Liten svällning Stor svällning * = t ex smörjolja ** = t ex bensin För mer detaljerade uppgifter beträffande material, se särskild kemikalieresistenstabell, Kemikaliebeständighet för slangar. Inverkan av ozon Luftens ozonhalt eller ozon från elektrisk urladdning, t ex från en elmotor kan åstadkomma sprickbildning på många gummimaterial. Sprickbildning ökar med ökad ozonhalt, temperatur och töjning på gummit. Risken för sprickbildning ökar alltså med minskad böjningsradie, vilket ger större töjning på yttergummit som kan påverkas av ozon. Detta förhållande bör observeras vid lagring såväl som vid montage av slangar. Elektriska egenskaper De elektriska egenskaperna hos olika gummimaterial kan variera kraftigt. I de flesta fall har inte denna egenskap någon betydelse för användning av slang, men i något fall kan gummits elektriska egenskaper vara ett av huvudkravet för slangens funktion. En typisk sådan applikation är t ex kylvattenslangar för el-utrustning. Dessa slangar måste ha mycket högt elektriskt motstånd, dvs vara isolerande. Andra användningar fodrar elektriskt ledande eller antistatiskt gummi, vilket framförallt gäller då risk för alstring av statisk elektricitet, som t ex vid pumpning av bränsle eller vid dammavsugning. Det elektriska motståndet hos ledande eller antistatisk slang ökar i viss mån med användning och ålder. Om speciella krav på elektriska egenskaper föreligger, ska de specificeras vid beställningen. Kemikaliebeständighet De flesta kända kemikalier kan transporteras i slangar ur vårt standardsortiment. Begär vår speciella publikation Kemikaliebeständighet för slangar, för information om rätt slang för aktuellt media. 184

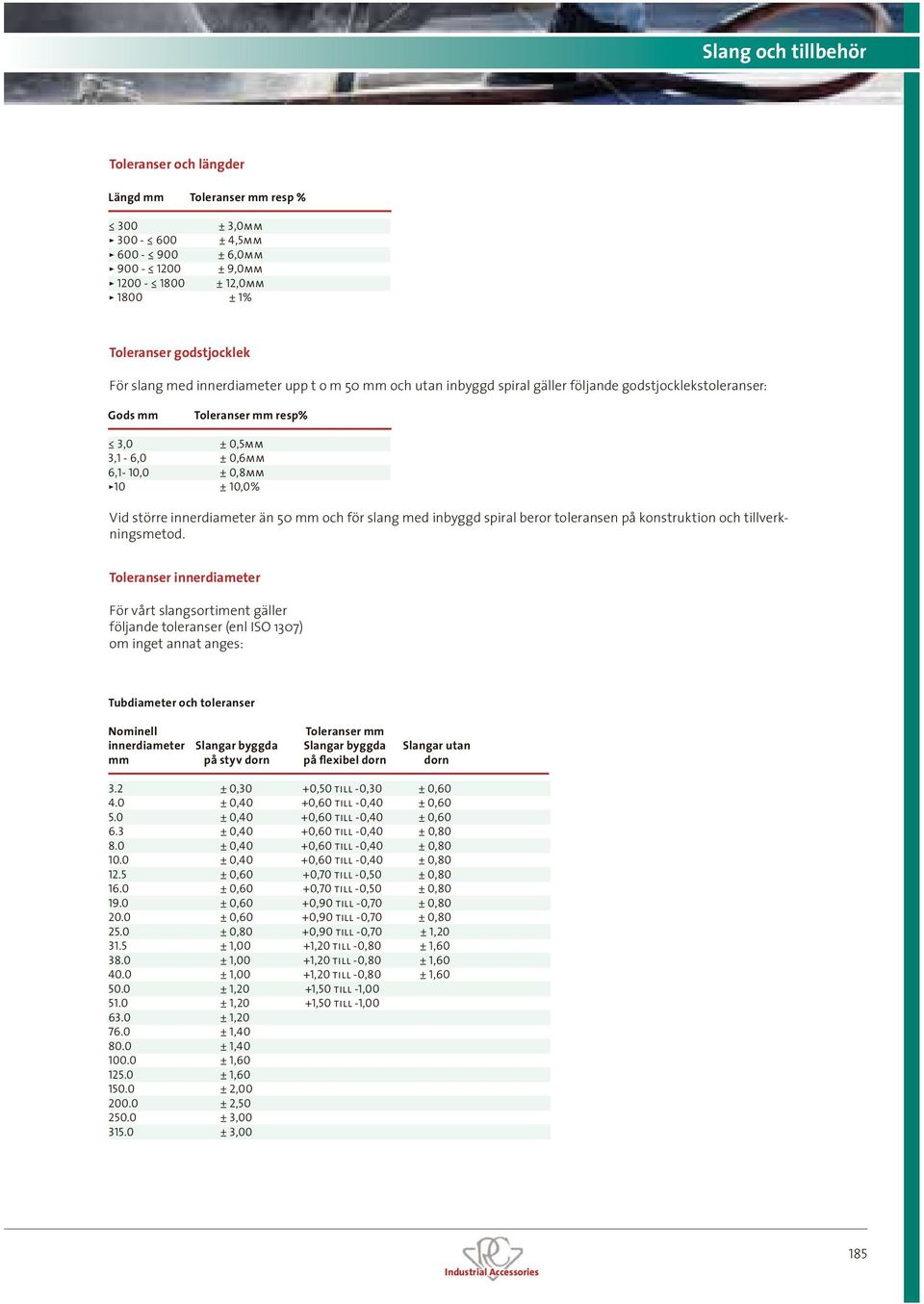

9 Toleranser och längder Längd mm Toleranser mm resp % 300 ± 3,0mm > ± 4,5mm > ± 6,0mm > ± 9,0mm > ± 12,0mm > 1800 ± 1% Toleranser godstjocklek För slang med innerdiameter upp t o m 50 mm och utan inbyggd spiral gäller följande godstjocklekstoleranser: Gods mm Toleranser mm resp% 3,0 ± 0,5mm 3,1-6,0 ± 0,6mm 6,1-10,0 ± 0,8mm >10 ± 10,0% Vid större innerdiameter än 50 mm och för slang med inbyggd spiral beror toleransen på konstruktion och tillverkningsmetod. Toleranser innerdiameter För vårt slangsortiment gäller följande toleranser (enl ISO 1307) om inget annat anges: Tubdiameter och toleranser Nominell Toleranser mm innerdiameter Slangar byggda Slangar byggda Slangar utan mm på styv dorn på flexibel dorn dorn 3.2 ± 0,30 +0,50 till -0,30 ± 0, ± 0,40 +0,60 till -0,40 ± 0, ± 0,40 +0,60 till -0,40 ± 0, ± 0,40 +0,60 till -0,40 ± 0, ± 0,40 +0,60 till -0,40 ± 0, ± 0,40 +0,60 till -0,40 ± 0, ± 0,60 +0,70 till -0,50 ± 0, ± 0,60 +0,70 till -0,50 ± 0, ± 0,60 +0,90 till -0,70 ± 0, ± 0,60 +0,90 till -0,70 ± 0, ± 0,80 +0,90 till -0,70 ± 1, ± 1,00 +1,20 till -0,80 ± 1, ± 1,00 +1,20 till -0,80 ± 1, ± 1,00 +1,20 till -0,80 ± 1, ± 1,20 +1,50 till -1, ± 1,20 +1,50 till -1, ± 1, ± 1, ± 1, ± 1, ± 1, ± 2, ± 2, ± 3, ± 3,00 185

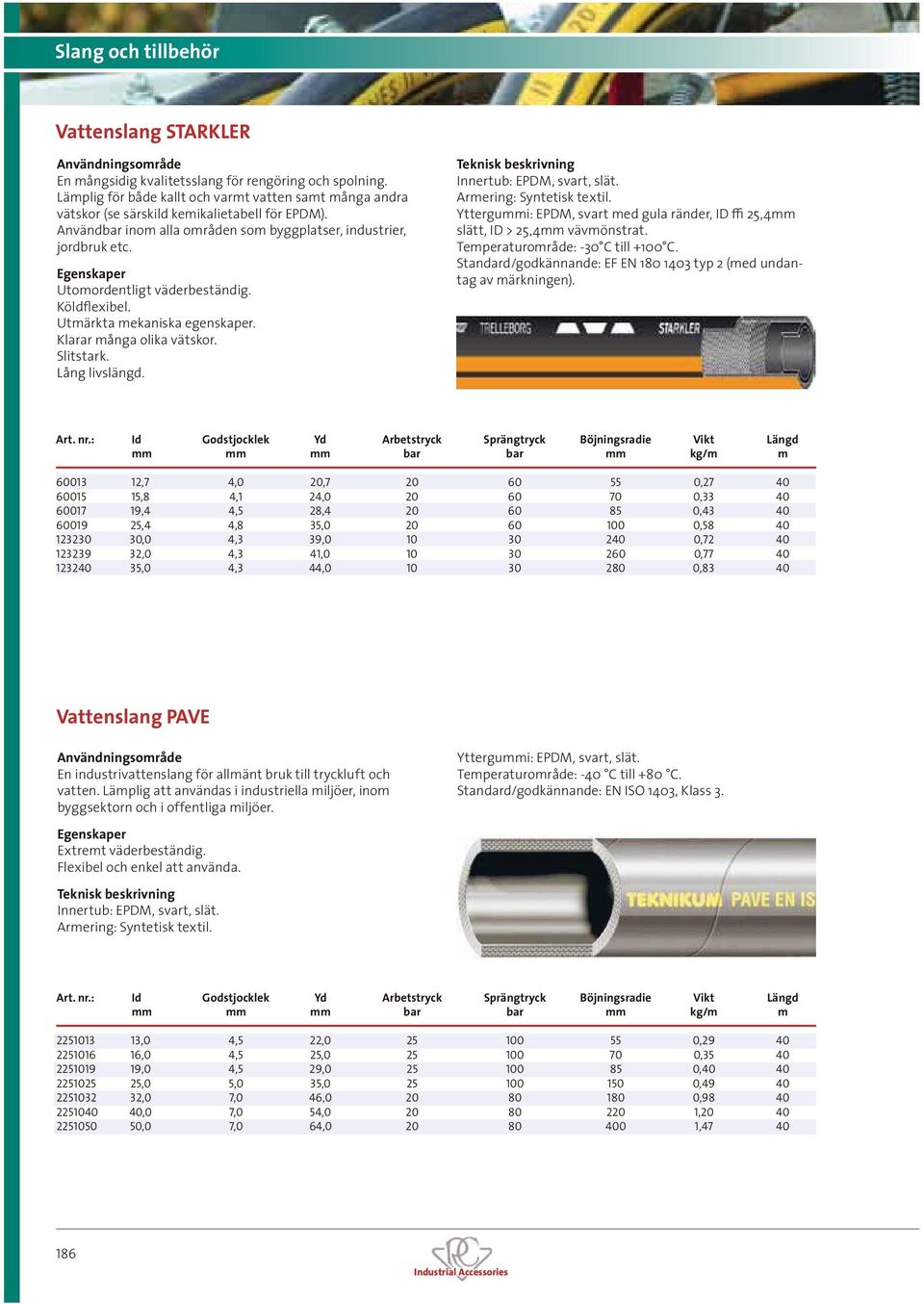

10 Gummiduk Slang och gummimattor Vattenslang STARKLER En mångsidig kvalitetsslang för rengöring och spolning. Lämplig för både kallt och varmt vatten samt många andra vätskor (se särskild kemikalietabell för EPDM). Användbar inom alla områden som byggplatser, industrier, jordbruk etc. Utomordentligt väderbeständig. Köldflexibel. Utmärkta mekaniska egenskaper. Klarar många olika vätskor. Slitstark. Lång livslängd. Innertub: EPDM, svart, slät. Armering: Syntetisk textil. Yttergummi: EPDM, svart med gula ränder, ID 25,4mm slätt, ID > 25,4mm vävmönstrat. Temperaturområde: -30 C till +100 C. Standard/godkännande: EF EN typ 2 (med undantag av märkningen). Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,7 4,0 20, , ,8 4,1 24, , ,4 4,5 28, , ,4 4,8 35, , ,0 4,3 39, , ,0 4,3 41, , ,0 4,3 44, ,83 40 Vattenslang PAVE En industrivattenslang för allmänt bruk till tryckluft och vatten. Lämplig att användas i industriella miljöer, inom byggsektorn och i offentliga miljöer. Yttergummi: EPDM, svart, slät. Temperaturområde: -40 C till +80 C. Standard/godkännande: EN ISO 1403, Klass 3. Extremt väderbeständig. Flexibel och enkel att använda. Innertub: EPDM, svart, slät. Armering: Syntetisk textil. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,0 4,5 22, , ,0 4,5 25, , ,0 4,5 29, , ,0 5,0 35, , ,0 7,0 46, , ,0 7,0 54, , ,0 7,0 64, ,

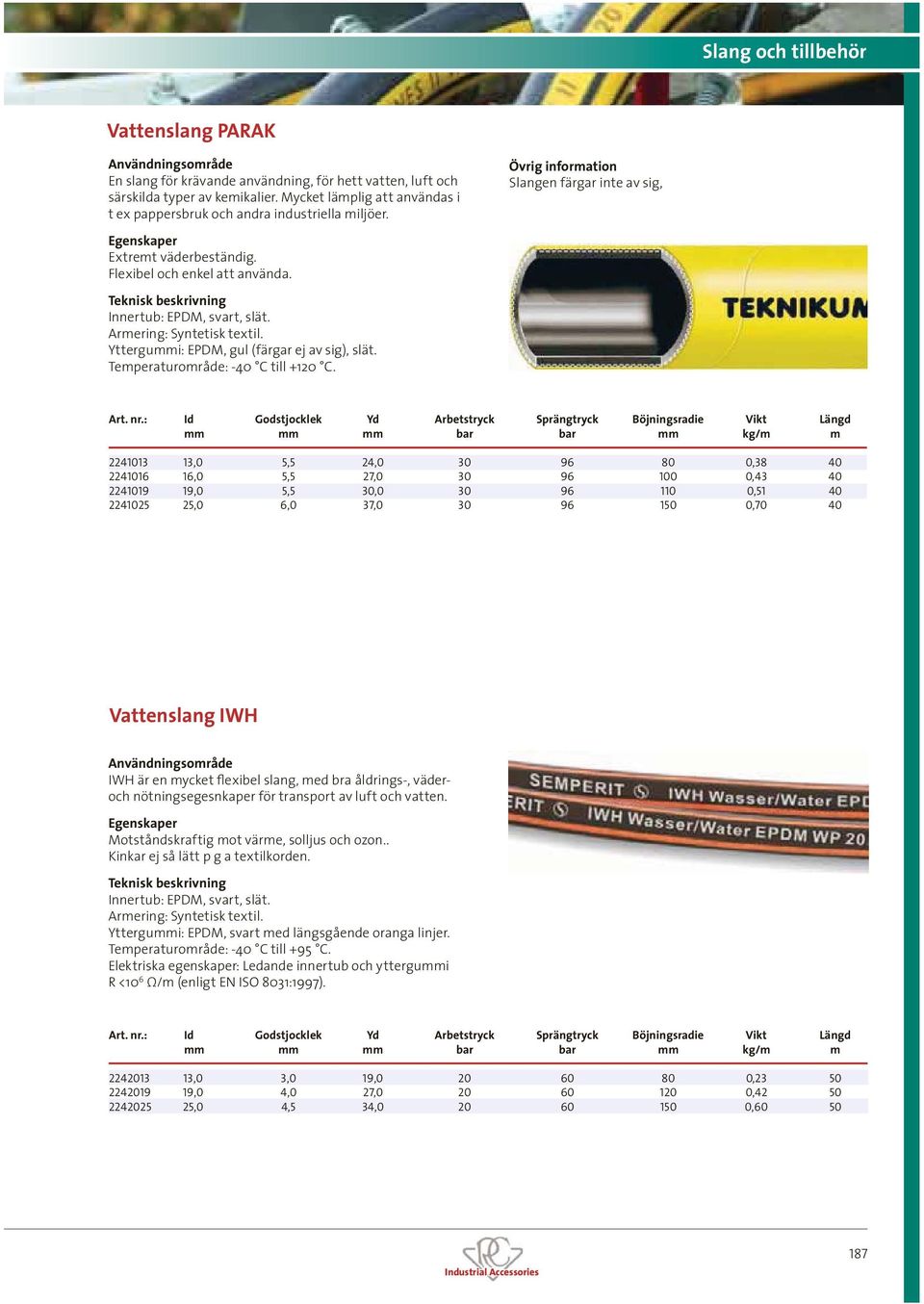

11 Vattenslang PARAK En slang för krävande användning, för hett vatten, luft och särskilda typer av kemikalier. Mycket lämplig att användas i t ex pappersbruk och andra industriella miljöer. Slangen färgar inte av sig, Extremt väderbeständig. Flexibel och enkel att använda. Innertub: EPDM, svart, slät. Armering: Syntetisk textil. Yttergummi: EPDM, gul (färgar ej av sig), slät. Temperaturområde: -40 C till +120 C. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,0 5,5 24, , ,0 5,5 27, , ,0 5,5 30, , ,0 6,0 37, ,70 40 Vattenslang IWH IWH är en mycket flexibel slang, med bra åldrings-, väderoch nötningsegesnkaper för transport av luft och vatten. Motståndskraftig mot värme, solljus och ozon.. Kinkar ej så lätt p g a textilkorden. Innertub: EPDM, svart, slät. Armering: Syntetisk textil. Yttergummi: EPDM, svart med längsgående oranga linjer. Temperaturområde: -40 C till +95 C. Elektriska egenskaper: Ledande innertub och yttergummi R <10 6 Ω/m (enligt EN ISO 8031:1997). Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,0 3,0 19, , ,0 4,0 27, , ,0 4,5 34, ,

12 Gummiduk Slang och gummimattor Vattenslang, lättvikt, TEXFLEX INDUSTRIAL En mycket lätt och smidig industrivattenslang för transport av hett vatten, havsvatten och även vissa kemikalier. Lämplig att användas i industriella miljöer, byggsektorn och jordbrukssektorn. Låg vikt, kinkfri och mycket flexibel, även vid låga temperaturer. Klarar högt arbetstryck. Kan erhållas på långa längder. Tunnväggig. Mycket god väderbeständighet. Innertub: Höggradigt EPDM, vilket extruderats tillsammans med ett adhesivt yttrelager av CR, som under vulkprocessen helt penetrerar och impregnerar ytterväven. Ytterväv/Armering: Multifilament polyestergarn med hög hållfasthet, cirkulärvävt med monofilspiral i väften. Färg: Svart med blå rand. Temperaturområde: -30 C till +100 C. Slangen kan produceras i samma utförande för tryckluft, men då används NBR-gummi istället för EPDM. Detta markeras med vit rand istället för blå. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,0 2,0 24, ,15 50/ ,0 2,0 30, ,23 50/ ,0 3,3 38, ,28 50/ ,0 3,3 44, ,33 50/

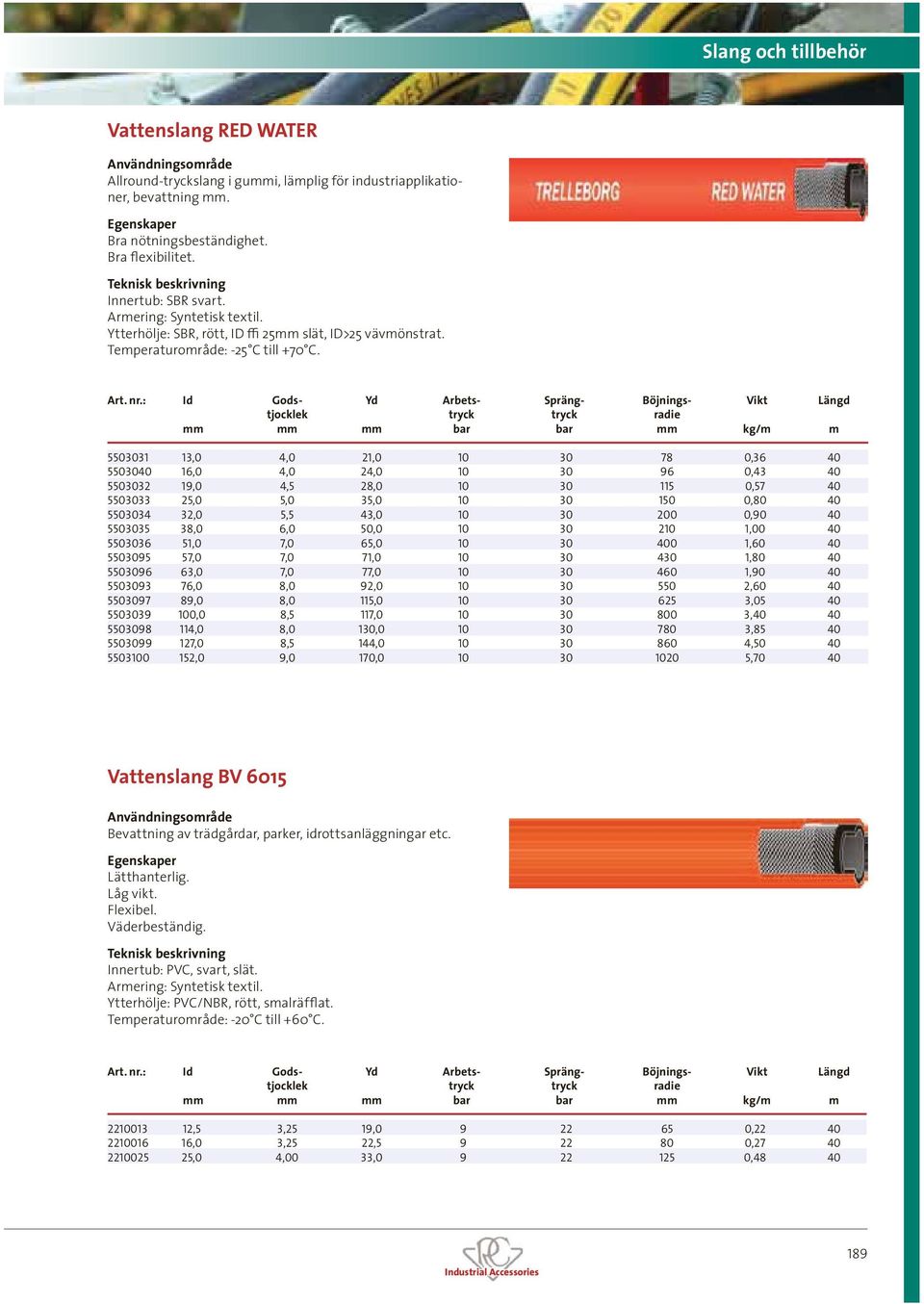

13 Vattenslang RED WATER Allround-tryckslang i gummi, lämplig för industriapplikationer, bevattning mm. Bra nötningsbeständighet. Bra flexibilitet. Innertub: SBR svart. Armering: Syntetisk textil. Ytterhölje: SBR, rött, ID 25mm slät, ID>25 vävmönstrat. Temperaturområde: -25 C till +70 C. Art. nr.: Id Gods- Yd Arbets- Spräng- Böjnings- Vikt Längd tjocklek tryck tryck radie mm mm mm bar bar mm kg/m m ,0 4,0 21, , ,0 4,0 24, , ,0 4,5 28, , ,0 5,0 35, , ,0 5,5 43, , ,0 6,0 50, , ,0 7,0 65, , ,0 7,0 71, , ,0 7,0 77, , ,0 8,0 92, , ,0 8,0 115, , ,0 8,5 117, , ,0 8,0 130, , ,0 8,5 144, , ,0 9,0 170, ,70 40 Vattenslang BV 6015 Bevattning av trädgårdar, parker, idrottsanläggningar etc. Lätthanterlig. Låg vikt. Flexibel. Väderbeständig. Innertub: PVC, svart, slät. Armering: Syntetisk textil. Ytterhölje: PVC/NBR, rött, smalräfflat. Temperaturområde: -20 C till +60 C. Art. nr.: Id Gods- Yd Arbets- Spräng- Böjnings- Vikt Längd tjocklek tryck tryck radie mm mm mm bar bar mm kg/m m ,5 3,25 19, , ,0 3,25 22, , ,0 4,00 33, ,

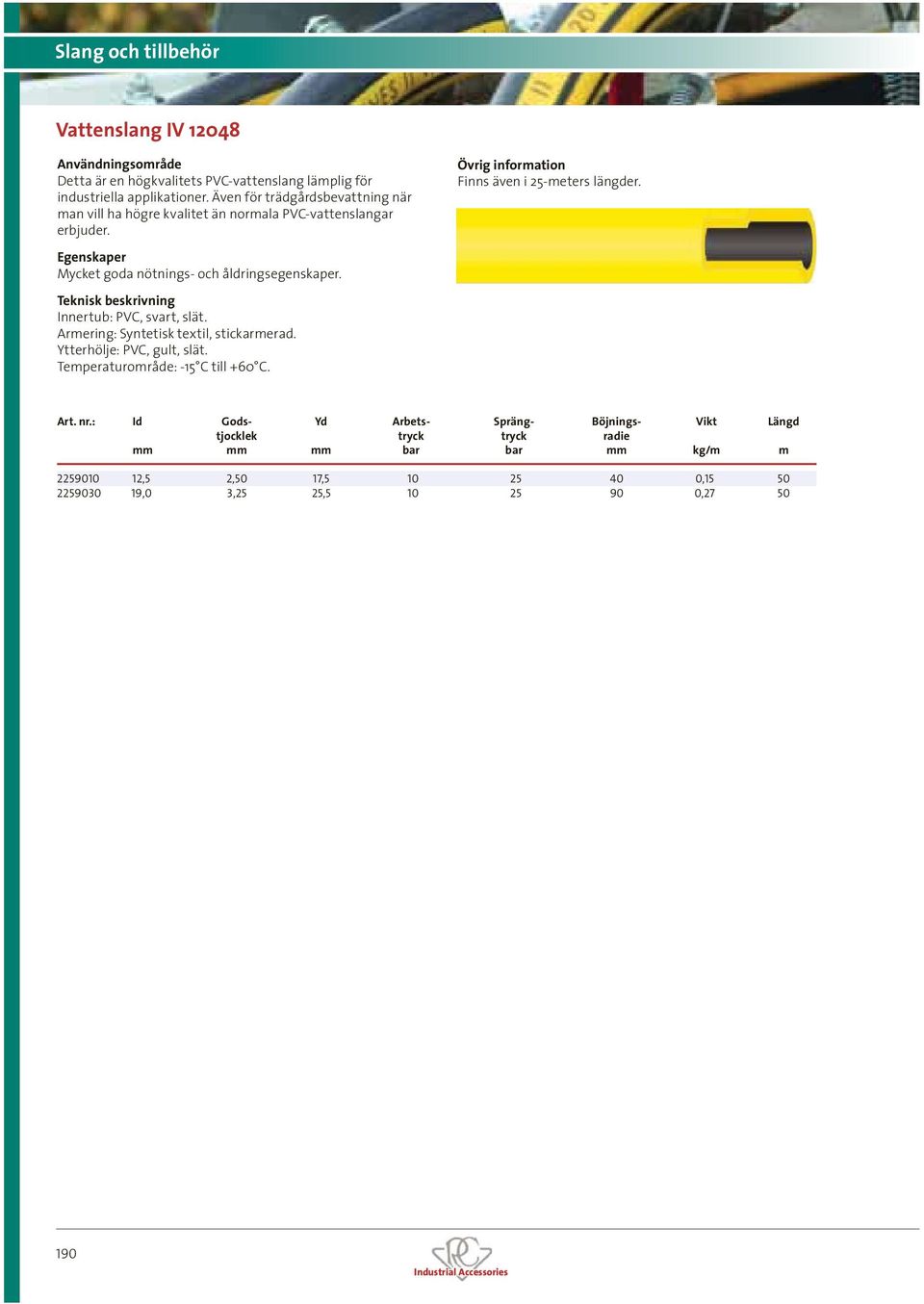

14 Gummiduk Slang och gummimattor Vattenslang IV Detta är en högkvalitets PVC-vattenslang lämplig för industriella applikationer. Även för trädgårdsbevattning när man vill ha högre kvalitet än normala PVC-vattenslangar erbjuder. Finns även i 25-meters längder. Mycket goda nötnings- och åldringsegenskaper. Innertub: PVC, svart, slät. Armering: Syntetisk textil, stickarmerad. Ytterhölje: PVC, gult, slät. Temperaturområde: -15 C till +60 C. Art. nr.: Id Gods- Yd Arbets- Spräng- Böjnings- Vikt Längd tjocklek tryck tryck radie mm mm mm bar bar mm kg/m m ,5 2,50 17, , ,0 3,25 25, ,

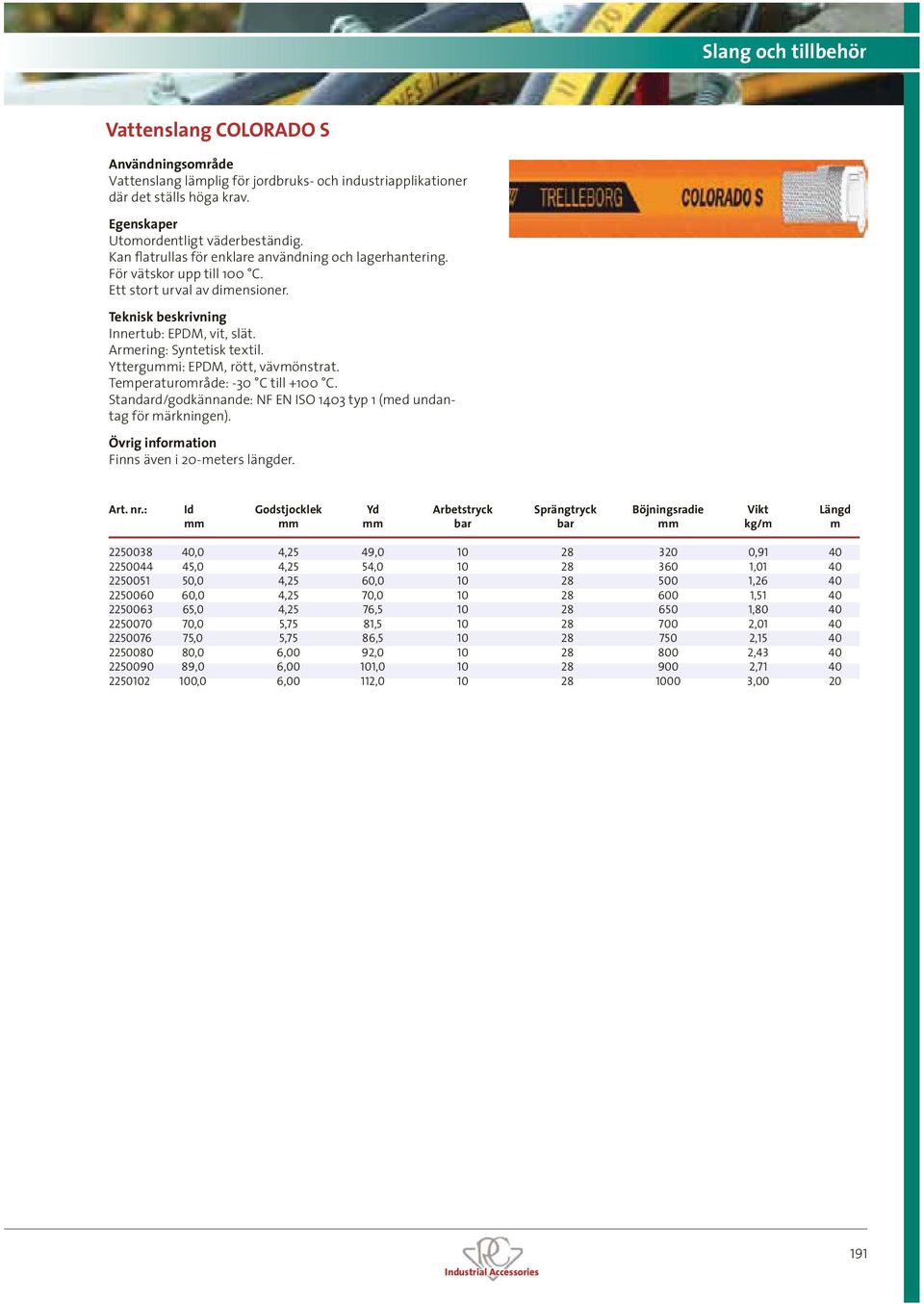

15 Vattenslang COLORADO S Vattenslang lämplig för jordbruks- och industriapplikationer där det ställs höga krav. Utomordentligt väderbeständig. Kan flatrullas för enklare användning och lagerhantering. För vätskor upp till 100 C. Ett stort urval av dimensioner. Innertub: EPDM, vit, slät. Armering: Syntetisk textil. Yttergummi: EPDM, rött, vävmönstrat. Temperaturområde: -30 C till +100 C. Standard/godkännande: NF EN ISO 1403 typ 1 (med undantag för märkningen). Finns även i 20-meters längder. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,0 4,25 49, , ,0 4,25 54, , ,0 4,25 60, , ,0 4,25 70, , ,0 4,25 76, , ,0 5,75 81, , ,0 5,75 86, , ,0 6,00 92, , ,0 6,00 101, , ,0 6,00 112, ,

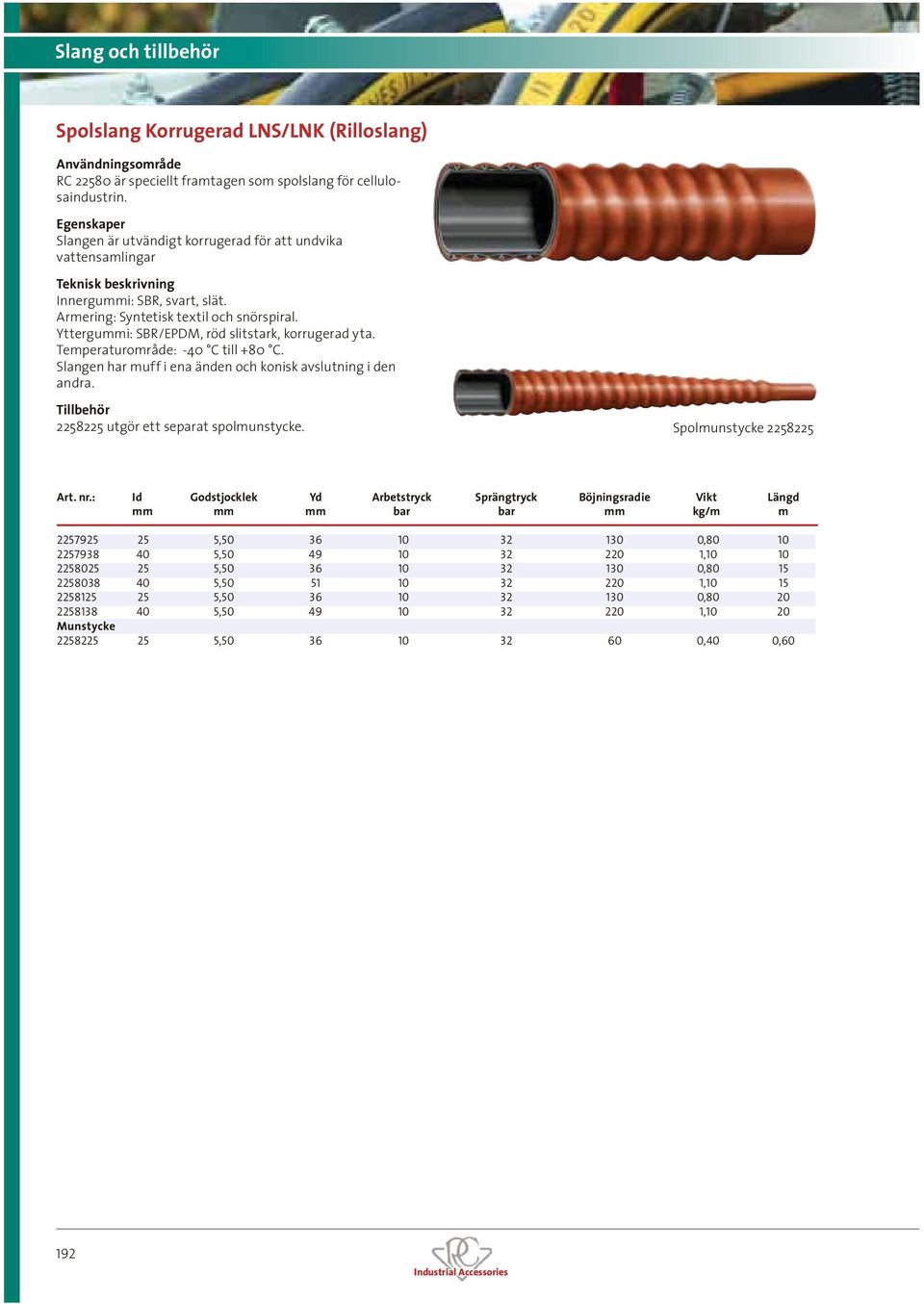

16 Gummiduk Slang och gummimattor Spolslang Korrugerad LNS/LNK (Rilloslang) RC är speciellt framtagen som spolslang för cellulosaindustrin. Slangen är utvändigt korrugerad för att undvika vattensamlingar Innergummi: SBR, svart, slät. Armering: Syntetisk textil och snörspiral. Yttergummi: SBR/EPDM, röd slitstark, korrugerad yta. Temperaturområde: -40 C till +80 C. Slangen har muff i ena änden och konisk avslutning i den andra. Tillbehör utgör ett separat spolmunstycke. Spolmunstycke Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m , , , , , , , , , , , ,10 20 Munstycke , ,40 0,60 192

17 Avtappningsslang PVC Lämplig som avtappningsslang. Även för temporär bevattning, dränering eller besprutning med flytande näringstillförsel och agrikulturella kemikalier. Tillverkad för relativt låga tryck, 3-7 bar. Nämnda arbets- och sprängtryck är giltiga vid +20 C. Långa längder. Tål jordbrukskemikalier. Innertub: PVC, blå Armering: Syntetisk textil. Ytterhölje: PVC, blått, slätt (art. nr och grå färg). Temperaturområde: -20 C till + 40 C. Art. nr.: Id Godstjocklek Arbetstryck Sprängtryck Vikt Längd mm mm bar bar kg/m m ,0* 1,5 7,0 21,0 0, ,0* 1,6 7,0 21,0 0, ,0 1,4 5,0 15,0 0, ,0 1,4 4,5 13,5 0, ,0 1,7 4,0 12,0 0, ,0 1,8 4,0 12,0 0, ,0 2,0 4,0 12,0 0, ,0 2,1 3,0 9,0 1, * = Gråfärgad 193

18 Gummiduk Slang och gummimattor Sug- & tryckslang OST Sug- och avtappningsslang för industrivatten, avloppsvatten, slam och gödsling. Finns även i 20-meters längder. Ett brett urval av dimensioner för alla typer av pumpar. Synnerligen flexibel. Arbetstryck 10 bar för alla dimensioner. Innertub: SBR, svart, slät. Armering: Syntetisk textil. Spiral: Stål. Yttergummi: SBR, svart, vävmönstrat. Temperaturområde: -30 C till +60 C. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Max vakuum Böjningsradie Vikt Längd mm mm mm bar bar bar mm kg/m m A 25,0 4,75 35, ,9 75 0, A 30,0 4,75 40, ,9 90 0, A 35,0 4,75 45, , , A 40,0 4,75 48, , , A 45,0 4,75 55, , , A 50,0 5,25 61, , , A 55,0 5,25 66, , , A 60,0 5,25 71, , , A 70,0 5,75 82, , , A 75,0 5,75 87, , , A 80,0 6,25 93, , , A 89,0 6,25 102, , , A 100,0 6,50 113, , , A 127,0 7,00 141, , , A 152,0 7,00 166, , ,

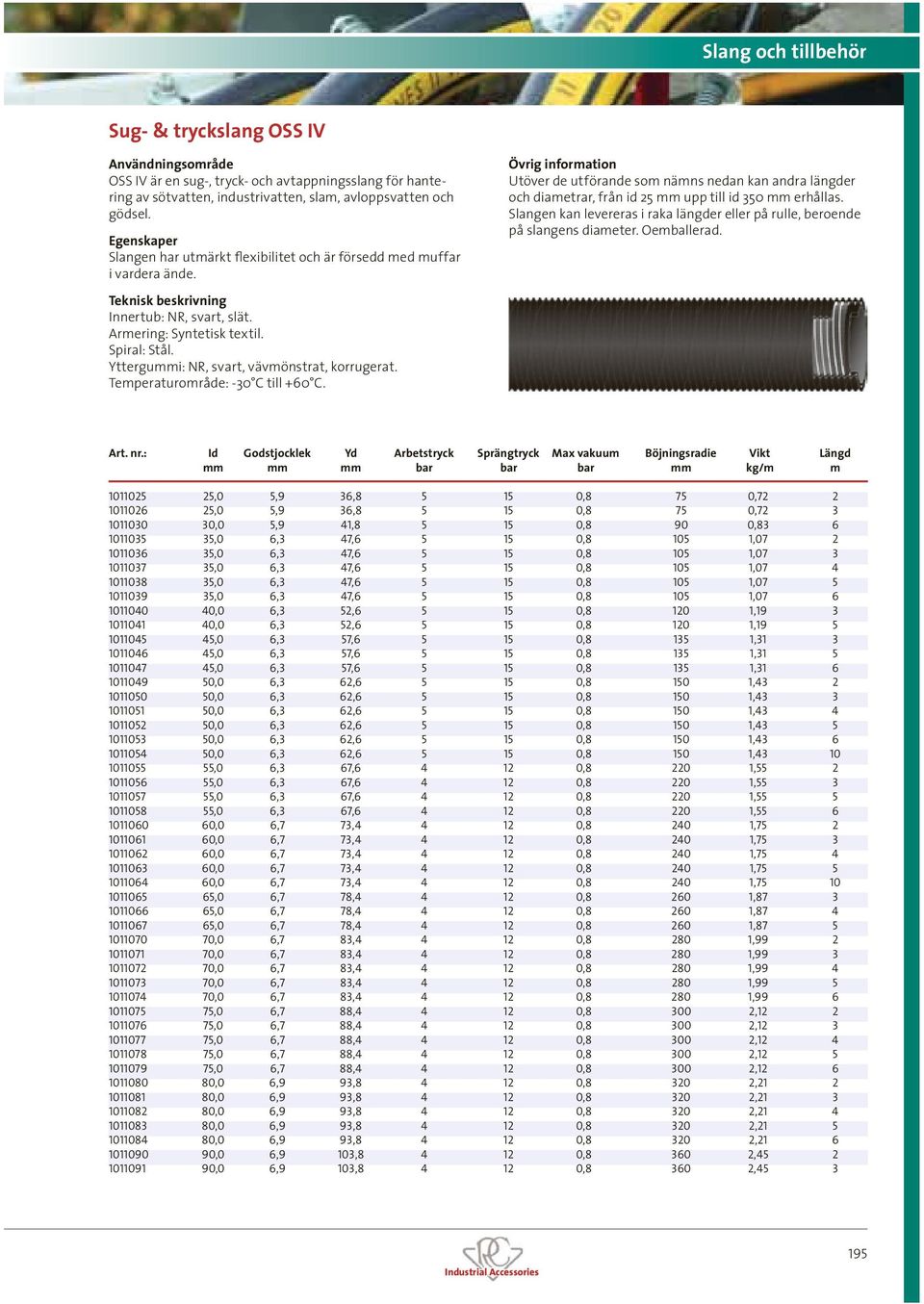

19 Sug- & tryckslang OSS IV OSS IV är en sug-, tryck- och avtappningsslang för hantering av sötvatten, industrivatten, slam, avloppsvatten och gödsel. Slangen har utmärkt flexibilitet och är försedd med muffar i vardera ände. Innertub: NR, svart, slät. Armering: Syntetisk textil. Spiral: Stål. Yttergummi: NR, svart, vävmönstrat, korrugerat. Temperaturområde: -30 C till +60 C. Utöver de utförande som nämns nedan kan andra längder och diametrar, från id 25 mm upp till id 350 mm erhållas. Slangen kan levereras i raka längder eller på rulle, beroende på slangens diameter. Oemballerad. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Max vakuum Böjningsradie Vikt Längd mm mm mm bar bar bar mm kg/m m ,0 5,9 36, ,8 75 0, ,0 5,9 36, ,8 75 0, ,0 5,9 41, ,8 90 0, ,0 6,3 47, , , ,0 6,3 47, , , ,0 6,3 47, , , ,0 6,3 47, , , ,0 6,3 47, , , ,0 6,3 52, , , ,0 6,3 52, , , ,0 6,3 57, , , ,0 6,3 57, , , ,0 6,3 57, , , ,0 6,3 62, , , ,0 6,3 62, , , ,0 6,3 62, , , ,0 6,3 62, , , ,0 6,3 62, , , ,0 6,3 62, , , ,0 6,3 67, , , ,0 6,3 67, , , ,0 6,3 67, , , ,0 6,3 67, , , ,0 6,7 73, , , ,0 6,7 73, , , ,0 6,7 73, , , ,0 6,7 73, , , ,0 6,7 73, , , ,0 6,7 78, , , ,0 6,7 78, , , ,0 6,7 78, , , ,0 6,7 83, , , ,0 6,7 83, , , ,0 6,7 83, , , ,0 6,7 83, , , ,0 6,7 83, , , ,0 6,7 88, , , ,0 6,7 88, , , ,0 6,7 88, , , ,0 6,7 88, , , ,0 6,7 88, , , ,0 6,9 93, , , ,0 6,9 93, , , ,0 6,9 93, , , ,0 6,9 93, , , ,0 6,9 93, , , ,0 6,9 103, , , ,0 6,9 103, , ,

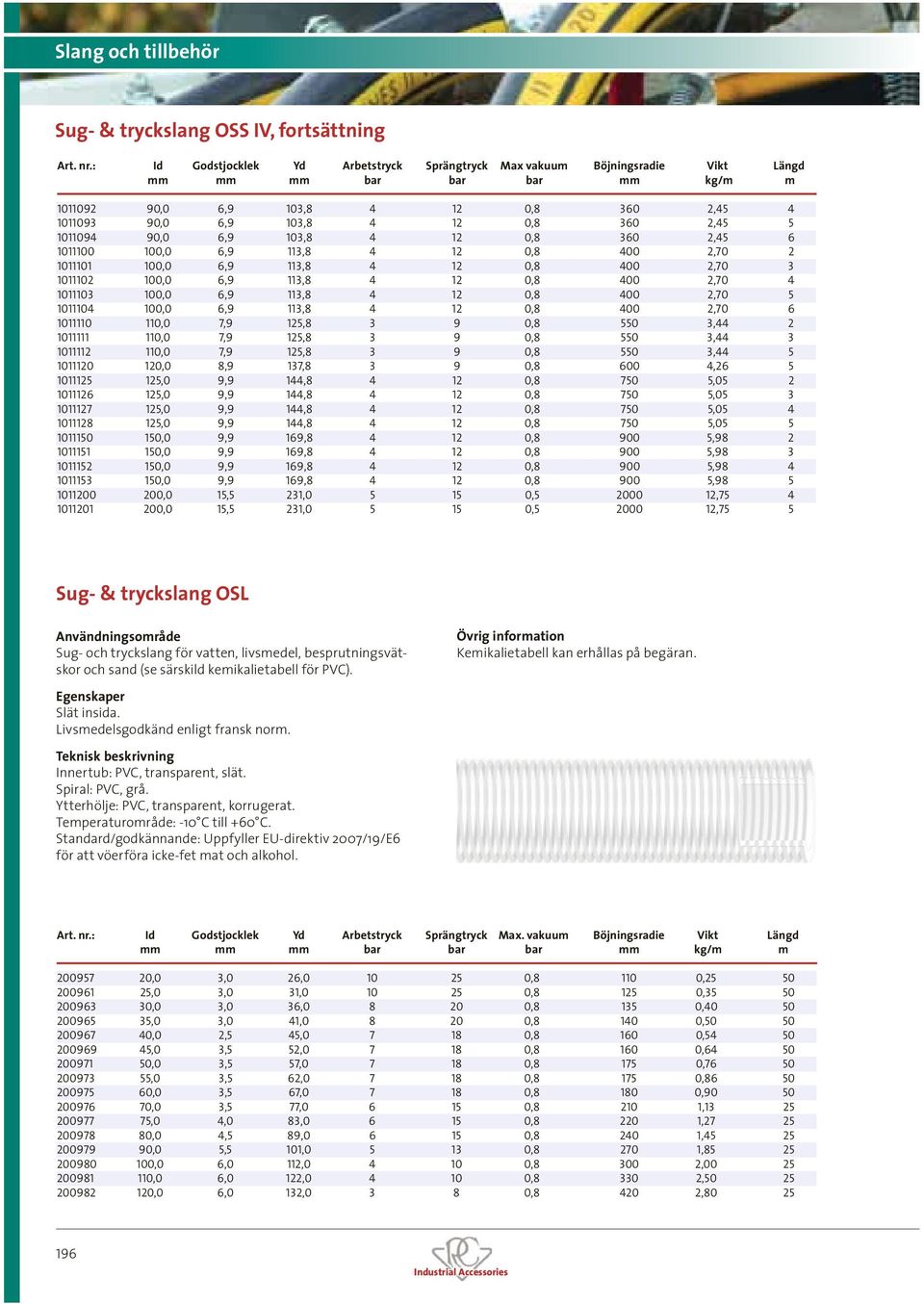

20 Gummiduk Slang och gummimattor Sug- & tryckslang OSS IV, fortsättning Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Max vakuum Böjningsradie Vikt Längd mm mm mm bar bar bar mm kg/m m ,0 6,9 103, , , ,0 6,9 103, , , ,0 6,9 103, , , ,0 6,9 113, , , ,0 6,9 113, , , ,0 6,9 113, , , ,0 6,9 113, , , ,0 6,9 113, , , ,0 7,9 125, , , ,0 7,9 125, , , ,0 7,9 125, , , ,0 8,9 137, , , ,0 9,9 144, , , ,0 9,9 144, , , ,0 9,9 144, , , ,0 9,9 144, , , ,0 9,9 169, , , ,0 9,9 169, , , ,0 9,9 169, , , ,0 9,9 169, , , ,0 15,5 231, , , ,0 15,5 231, , ,75 5 Sug- & tryckslang OSL Sug- och tryckslang för vatten, livsmedel, besprutningsvätskor och sand (se särskild kemikalietabell för PVC). Kemikalietabell kan erhållas på begäran. Slät insida. Livsmedelsgodkänd enligt fransk norm. Innertub: PVC, transparent, slät. Spiral: PVC, grå. Ytterhölje: PVC, transparent, korrugerat. Temperaturområde: -10 C till +60 C. Standard/godkännande: Uppfyller EU-direktiv 2007/19/E6 för att vöerföra icke-fet mat och alkohol. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Max. vakuum Böjningsradie Vikt Längd mm mm mm bar bar bar mm kg/m m ,0 3,0 26, , , ,0 3,0 31, , , ,0 3,0 36, , , ,0 3,0 41, , , ,0 2,5 45, , , ,0 3,5 52, , , ,0 3,5 57, , , ,0 3,5 62, , , ,0 3,5 67, , , ,0 3,5 77, , , ,0 4,0 83, , , ,0 4,5 89, , , ,0 5,5 101, , , ,0 6,0 112, , , ,0 6,0 122, , , ,0 6,0 132, , ,

21 Sug- & tryckslang OSX Sug- och tryckslang lämplig för många olika vätskor och mindre slitande fasta partiklar. Inom lantbruk lämplig för frösådd, dränering, avloppsvatten m m. Används även av brandkåren och vid grundvattensänkning. Transparent PVC-sugslang med stålspiral. Slät invändigt. Maximal hållbarhet. Minimal böjningsradie utan att det hindrar flödet. Utmärkt motståndskraft mot tryck, vakuum och tillfällig deformering. Tål kemiska vätskor. Livsmedelsgodkänd. Innertub: Livsmedelsgodkänd PVC, transparent, slät. Spiral: Stål. Ytterhölje: PVC, transparent, lätt korrugerat. Temperaturområde: -5 C till +50 C. Elektriska egenskaper: Ej ledande. Standard och godkännande: Livsmedelsgodkänd PVC enl IANESCO. Art. nr.: Id Godstjocklek Yd Arbetstryck Max vakuum Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,0 3,00 18,0 8 0, , ,0 3,00 22,0 8 0, , ,0 3,75 27,5 7 0, , ,0 4,50 34,0 7 0, , ,0 4,75 41,5 5 0, , ,0 5,25 50,5 5 0, , ,0 5,75 62,5 5 0, , ,0 6,00 75,0 5 0, , ,0 6,25 88,5 5 0, , ,0 7,00 116,0 3 0, ,

22 Gummiduk Slang och gummimattor Sug- & tryckslang Trellflex Super Lätt superelastisk PVC sug och tryckslang för många applikationer inom många områden t. ex. jordbruk, slamsugning, kemikalie, vatten. Mycket god köldflexibilitet Mycket flexibel konstruktion Låg vikt Mycket slitstark Innertub: PVC, grå, slät. Spiral: Utanpåliggande PVC, svart. Ytterhölje: Slitstark PVC, korrugerat. Temperaturområde: -25 C till +60 C Art. nr.: Id Yd Sprängtryck Vikt Max vakuum Böjningsradie Längd mm mm bar kg/m bar mm m ,0 35,0 20 0,48 0, ,0 42,0 17 0,56 0, ,0 48,0 16 0,65 0, ,0 61,0 15 0,98 0, ,0 75,2 14 1,32 0, ,0 89,0 13 1,70 0, ,0 117,0 12 2,67 0, ,0 143,5 10 4,95 0, ,0 171,0 10 4,95 0,

23 Sug- & tryckslang Luisiana Lätt PVC-sugslang för sug- och tryckapplikationer för slam, sand och vatten, slurry m m. För pulvertransporter, inom lantbruk- och trädgårdsnäring, bevattning, gödsling och kemiska bekämpningsvätskor. Livsmedelskvalitet. Kan användas för oljefria flytande livsmedel inklusive alkoholer med koncentration som inte överstiger 28 %. Slangen kinkar ej. Innertub: PVC, giftfri, gul, transparent, slät. Spiral: Slagfast PVC, vit. Ytterhölje: PVC, gult, transparent, korrugerat. Temperaturområde: -5 C till +60 C Elektriska egenskaper: Ej ledande. Alla tekniska data gäller vid +23 C. Art. nr.: Id Godstjocklek Yd Arbetstryck Max vakuum Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,0 3,3 26,6 8,5 0,7 90 0, ,0 3,5 32,0 8,0 0, , ,0 3,7 39,4 7,5 0, , ,0 4,0 46,0 7,0 0, , ,0 4,2 48,4 6,5 0, , ,0 4,3 59,6 5,5 0, , ,0 4,5 74,0 5,0 0, , ,0 5,0 86,0 4,5 0, , ,0 6,3 114,6 3,4 0, , ,0 7,0 141,0 3,0 0, , ,0 7,5 167,0 2,5 0, ,

24 Gummiduk Slang och gummimattor Sug- & tryckslang ARIZONA ARCTIC Arizona Arctic används till bevattningsanläggningar och som sugslang till spetitankar och kloaker. Tack vare att slangen behåller sin flexibiltet även vid mycket låga temperaturer är den särskilt lämpad för sugbilar. God beständighet mot olja och slitande material. Mycket elastisk även vid låga temperaturer. Tub: Köldbeständig blandning av PVC, PU och NBR, 48 ShA. Spiral: Slagfast PVC, blå Temperaturområde: -40 C till +45 C. Alla tekniska data gäller vid +23 C. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Max vakuum Böjningsradie Vikt Längd mm mm mm bar bar bar mm kg/m m ,0 5,5 62,0 3,0 9,0 0, , ,5 6,0 75,0 3,0 9,0 0, , ,0 6,5 89,0 3,0 9,0 0, , ,0 6,7 103,4 2,5 7,5 0, , ,0 7,3 116,6 2,0 6,0 0, , ,0 8,3 143,6 1,0 3,0 0, , ,0 9,0 170,0 1,0 3,0 0, ,

25 Kylslang KLERHEAT (IK 10045) Används som kabel- och industrikylslang vid smältugnar inom stålverk, glasbruk, gjuterier eller vid arbetsmiljöer där höga temperaturer förekommer och krav ställs på elektriskt isolerande egenskaper hos slangen. Tål glödande stålstänk samt temporärt strålningstemperatur på +400 C. Ytterbeläggningen av gummerad glaskord ger bra flambeständighet. Som ett extra transport- och installationsskydd har slangen försetts med ett tunt gummiskikt utanpå glaskorden. Innertub: EPDM med isolerande egenskaper, brun. Armering: Syntetisk textil och glaskord. Yttergummi: EPDM, svart, vävmönstrat. Temperaturområde: -30 C +100 C. Tål glödande stålstänk samt temporärt strålningstemperaturer på +400 C. Elektriska egenskaper: R >10 10 Ω/m. Elektriska genomslagskraften i längdriktningen >16kV per 40 mm. Art. nr.: Id Gods- Yd Arbets- Spräng- Böjnings- Vikt Längd tjocklek tryck tryck radie mm mm mm bar bar mm kg/m m ,0 4,8 23, , ,0 5,8 32, , ,0 6,2 38, , ,0 6,2 45, , ,0 6,2 53, , ,0 7,2 60, , ,0 7,2 65, ,

26 Gummiduk Slang och gummimattor Kylslang RC KYLARSLANG RC är en oljebeständig slang, avsedd för kylsystem i personbilar, lastbilar, bussar och traktorer. Invändigt: svart oljebeständigt gummi (NBR). Armering: Polyester. Utvändigt: Svart väder och oljebeständigt gummi. Temperaturområde: -40 C till +100 C. Slangen kan även levereras i 40-meters längder. Art. nr.: Id Gods- Yd Arbets- Spräng- Böjnings- Vikt Längd tjocklek tryck tryck radie mm mm mm bar bar mm kg/m m , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

27 Kylslang KY 6024 Används som kylarslang för tunga motorer då kraven är högt ställda på temperaturegenskaper. God åldrings- och väderbeständighet. Tål kylarvätskor och stänk av lösningsmedel. Tålig mot smörjolja men i övrigt inte oljebeständig. Resistent mot kylarvätskor Innertub: Silikongummi, resistent mot kylarvätskor, slät. Armering: 3 lager polyesterväv. Yttergummi: Silikongummi, vävmönstrat. Temperaturområde: -50 C till +170 C. Standard/godkännade: SAE J 20 R. Del 1, klass A och SAEJ 20R, Del 3, klass A. Även andra typer av silikonslang kan erbjudas. Art. nr.: Id Gods- Spräng- Längd tjocklek tryck mm mm bar m , , , , , , , , , , , , , , , , , , , ,

28 Gummiduk Slang och gummimattor Högtryckslang TJ 560 För industriell och professionell användning där hög säkerhet och varaktigt användande är nödvändigt. Lämplig för mobila och fasta installationer. Även lämplig för montage i slangupprullare. Lång livslängd. Nötnings- och väderbeständig. Tål hög värme. Hög flexibilitet. Kinkar ej. Speciellt framtagen för högtryckstvätt inom den tunga industrin. Innertub: NBR/SBR, svart, slät. Armering: Stål, två flätlager. Yttergummi: SBR/NBR, svart, slätt. Temperaturområde: -40 C till +150 C. Art. nr.: Id Gods- Yd Armerings Arbets- Spräng- Böjnings- Vikt Längd tjocklek diameter tryck* tryck radie mm mm mm mm bar bar mm kg/m m ,9 3,55 15,0 12, , ,5 3,80 17,1 14, , Högtryckslang TJ 580 För industriell och professionell användning där hög säkerhet och varaktigt användande är nödvändigt. Lämplig för mobila och fasta installationer. Även lämplig för montage i slangupprullare. Icke-svärtande yttergummi, lämplig för applikationer inom livsmedelsindustri och allmänna badhus. Innertub: NBR/SBR, svart, slät. Armering: Stål, två flätlager. Yttergummi: SBR/NBR, blått, slätt. Temperaturområde: -40 C till +150 C. Icke-svärtande. Lång livslängd. Tål olja och tvättmedel. Nötnings- och väderbeständig. Tål hög värme. Hög flexibilitet. Kinkar ej. Speciellt framtagen för högtryckstvätt inom den tunga industrin. Art. nr.: Id Gods- Yd Armerings Arbets- Spräng- Böjnings- Vikt Längd tjocklek diameter tryck* tryck radie mm mm mm mm bar bar mm kg/m m ,9 3,55 15,0 12, , ,5 3,80 17,1 14, , ,7 3,75 20,2 18, ,

29 Högtryckslang TJ 581 För industriell och professionell användning där hög säkerhet och varaktigt användande är nödvändigt. Lämplig för mobila och fasta installationer. Även lämplig för montage i slangupprullare. Icke-svärtande yttergummi, lämplig för applikationer inom livsmedelsindustri och allmänna badhus. Innertub: NBR/SBR, svart. Armering: Stål, ett flätlager. Yttergummi: SBR/NBR, blått, slätt. Temperaturområde: -40 C till +150 C. Icke-svärtande. Tål olja och tvättmedel. Nötnings- och väderbeständig. Tål hög värme. Hög flexibilitet. Kinkar ej. Speciellt framtagen för högtryckstvätt inom industrin. Art. nr.: Id Gods- Yd Armerings- Arbets- Spräng- Böjnings- Vikt Längd tjocklek diameter tryck* tryck radie mm mm mm mm bar bar mm kg/m m ,4 2,65 11,7 9, , ,9 2,75 13,4 11, , ,5 3,00 15,5 13, , ,7 3,00 18,7 16, ,

30 Gummiduk Slang och gummimattor Kanalspolslang CANALKLER Speciellt utvecklad och framtagen för professionell kanaloch avloppsrengöring. Extremt slitstarkt yttergummi. Hög flexibilitet, även vid låga temperaturer. Deformationsbeständig. Mycket hög draghållfasthet. Textilarmerad. Mycket lättarbetad. Innertub: SBR, svart, slät. Armering: Syntetisk textil, flätad. Yttergummi: SBR/NR, svart, slätt. Temperaturområde: -30 C till +80 C. Standard/godkännande: ZH 401/1 (Richtlinien für Flüssigkeitsstrahler) provtryckta och certifierade enligt DIN B/ EN B. Levereras med testcertifikat på varje fabrikskopplad slang. Beroende på dimesion kan CANALKER även levereras i 60, 80, 120, 150, 160 och 180m längder. Kopplingar/Tillbehör Alla slangar levereras som standard med BSP hona BSP hane. Reparationskopplingar och presskopplingar kan erhållas efter förfrågan. Samtliga fabrikskopplade slangar är provtryckta med 375 bar i 15 minuter. Art. nr.: Id Gods- Yd Arbets- Spräng- Böjnings- Vikt Längd med monterade tjocklek tryck tryck radie presskopplingar mm mm mm bar bar mm kg/m m ,0 6,30 25, , ,0 6,30 31, , ,0 7,15 39, , ,0 7,80 47, , ,0 8,00 54, ,

31 Ångslang PETROVAST Allround ångslang som används inom all industri med höga krav på säkerhet och med behov av höga arbetstryck. Används för rengöring, uppvärmning med mättad och överhettad ånga. Huvudanvändare är petrokemiska industrin. Andra användare är byggnads-, varvs-, pappers- och kemisk industri. Allround ångslang. Flexibel. Värmebeständig. Kemikaliebeständig. Slitstarkt och säkert utförande. Uppfyller internationell standard. Innertub: EPDM, svart, slät. Armering: Rostskyddsbehandlad stålfläta. Yttergummi: EPDM, svart, slätt. Temperaturområde: Vatten: -40 C till +120 C, WP 60 bar. Mättad ånga: +210 C / 18 bar. Överhettad ånga C / 18 bar. Elektriska egenskaper: Ledande inner- och yttergummi R <10 6 Ω/m. Standard/godkännande: EN ISO 6134: 2005 typ 2, klass A. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,5 6,0 21, , ,0 6,0 25, , ,0 7,0 30, , ,0 7,0 33, , ,0 7,5 40, , ,0 8,0 48, , ,0 8,0 54, , ,0 9,0 69, ,

32 Gummiduk Slang och gummimattor Ångslang SUPERVAST För professionell industriell rengöring och värmecirkulation av mättad och överhettad ånga, med oljebeständigt yttergummi. Används inom petrokemisk-, anläggnings-, varvs- och kemisk industri. Oljebeständigt yttergummi. Allround ångslang. Hög flexibilitet. Hög värmebeständighet. Kemikaliebeständig. Långvarig och säker användning. Innertub: EPDM, svart, slät. Armering: Stål, flätad. Yttergummi: CSM, rött, slätt. Temperaturområde: Vatten: -40 C till +120 C, WP 60 bar. Mättad ånga: +210 C / 18 bar. Överhettad ånga C / 18 bar. Elektriska egenskaper: Ledande innertub R <10 6 Ω/m. Standard/godkännande: EN ISO 6134: 2005 typ 2, klass B. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,0 7,0 33, , ,0 7,0 40, ,

33 Svetsslang enkel Pluton 20 EN 559 Gummislang för svetsgastillförsel. Flexibel. Lång och säker livslängd. Speciellt ozon- och väderbeständigt yttergummi. Flamsäker. Välmärkt med gasnorm och tillverkningsdatum. Innertub: SBR/NR, svart, slät. Armering: Syntetisk textil. Yttergummi: EPDM, rött för acetylen, blått för oxygen, slätt. Temperaturområde: -30 C till +80 C. Standard/godkännande: EN 559 och ISO Slangen kan även levereras i 20-, 100- och 120-meters längder. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd Färg mm mm mm bar bar mm kg/m m ,0 3,00 11, ,12 40 Röd ,3 2,85 12, ,13 40 Röd ,0 3,00 14, ,16 40 Röd ,0 3,50 17, ,23 40 Röd ,0 3,00 11, ,11 40 Blå ,3 2,85 12, ,13 40 Blå ,0 3,00 14, ,16 40 Blå ,0 3,50 17, ,23 40 Blå Svetsslang tvilling Pluton EN 559 Tvillingsvetsslang för svetsgastillförsel. Flexibel. Lång och säker livslängd. Speciellt ozon- och väderbeständigt yttergummi. Flamsäker. Välmärkt med gasnorm och datummärkning. Finns även i 20-meters längder. Innertub: SBR/NR, svart, slät. Armering: Syntetisk textil. Yttergummi: EPDM, rött för brännbara gaser, t ex acetylen, blått för oxygen (syrgas), slätt. Temperaturområde: -30 C till +80 C. Standard/godkännande: EN 559 och ISO Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd Färg mm mm mm bar bar mm kg/m m ,0+5,0 3,50 +3,50 12,0 +12, ,29 40 Röd/Blå ,3+6,3 2,85 +2,85 12,0 +12, ,25 40 Röd/Blå ,0+8,0 3,00 +3,00 14,0 +14, ,32 40 Röd/Blå ,0+10,0 3,50 +3,50 17,0 +17, ,45 40 Röd/Blå 209

34 Gummiduk Slang och gummimattor Svetsslang Tvilling Oxygen/Propan EN 559 Tvillingsvetsslang för industrianvändning inom mekanisk industri, skeppsvarv och byggarbetsplatser, speciellt utvecklad för Oxygen och Propan. Låg vikt för enkel hantering. Mycket flexibel. Flamresistent. Väderbeständigt yttergummi. Slitstarkt och säkert utförande. Uppfyller internationell standard. Innertub: SBR+NBR/SBR, svart, slät. Armering: Syntetisk textil. Yttergummi: EPDM, orange för propan, blå för oxygen, slätt. Temperaturområde: -25 C till +70 C. Standard: EN 559. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,3+6,3 3,5+3,5 13,3+13, , ,0+10,0 3,5+3,5 17,0+17, ,45 40 Gasolslang VULPANE EN 559 Slang för flytande butan-propangas (LPG) för värmare, lödning m m. Flexibel. Lång och säker livslängd. Speciellt ozon- och väderbeständigt yttergummi. Välmärkt med gasnorm och tillverkningsdatum. Flamsäker och tål heta svetsloppor. Innertub: NBR/SBR, svart, slät. Armering: Syntetisk textil. Yttergummi: EPDM, orange, slätt. Temperaturområde: -30 C till+80 C. Standard/godkännande: EN 559, ISO 3821 och DG3910. Finns även i 20- och 120-meters längder. Art. nr.: Id Gods- Yd Arbets- Spräng- Böjnings- Vikt Längd tjocklek tryck tryck radie mm mm mm bar bar mm kg/m m ,3 2,85 12, , ,0 3,00 14, , ,0 3,50 17, ,

35 Friskluftsslang TK Smidig slang för friskluftstillförsel i friskluftsmasker. Lätt. Kinkbeständig Uppfyller kraven i FDA. Innertub: Hytrel, slät. Armering: Syntetisk textil. Yttergummi: NBR/PVC, grönt, slätt. Temperaturområde: -10 C till +80 C. Standard/godkännande: FDA (Food and Drug Administration) och EN 139: För värmebeständigt och antistatiskt utförande, se AN Art. nr.: Id Gods- Yd Arbets- Spräng- Böjnings- Vikt Längd tjocklek tryck tryck radie mm mm mm bar bar mm kg/m m ,0 3,0 16, ,

36 Gummiduk Slang och gummimattor Tryckluftslang PVC TR 10070, armerad PVC-tryckluftslang för pneumatiska handverktyg. En kvalitetsslang, som även kan användas för vatten, olja och flertalet vanligen förekommande kemikalier. Flexibel. Lätt. Resistent mot de flesta kemikalier. Innertub: PVC, transparent, slät. Armering: Syntetisk textil. Ytterhölje: PVC, transparent, slätt. Temperaturområde: -10 C till +50 C. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,0 2,50 8, , ,0 2,50 10, , ,3 2,35 11, , ,0 2,50 12, , ,0 2,50 15, , ,5 2,75 18, , ,0 3,00 22, , ,0 3,00 25, , ,0 3,50 32, , ,0 5,00 42, , ,0 5,00 48, , ,0 7,00 64, ,57 25 Tryckluftslang TR En högkvalitetsslang i PVC för alla tryckluftsverktyg. Flexibel slang, väderbeständig och slitstark. Bättre i kyla än normala PVC-slangar. God motståndskraft mot oljor och lösningsmedel, både inoch utvändigt (se kemikalieresistenslista för PVC). Innertub: PVC, svart, slät. Armering: Syntetisk textil, polyester. Ytterhölje: PVC, slätt, beige. Temperaturområde: -20 C till +60 C. Rekommenderade dimensioner vid olika luftflöden (0,7 bar, 23 C): Id: 6,3 = 300 lit/min Id: 10,0 = lit/min Id: 12,7 = lit/min Id: 19,0 = lit/min Id: 25,0 = lit/min. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,3 2,35 11, , ,0 2,50 13, , ,0 2,75 15, , ,7 3,15 19, , ,0 3,50 23, , ,0 3,75 26, , ,0 4,25 33, ,

37 Tryckluftslang RAGNO PU En högkvalitetsslang i polyuretan och PVC för alla tryckluftsverktyg. RAGNO PU är en slang som är lättare än en konventionell PVC- eller gummislang. Slangens höga flexibilitetet och låga böjninigsradie gör så att slangen inte kinkar. Slangen är resistent mot ozon, olja, fett och lättare kemikalier. Innertub: Livsmedelsgodkänd polyuretan. Armering: Syntetisk textil, polyester. Ytterhölje: PVC, slätt, grön. Temperaturområde: -15 C till +60 C. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,0 2,00 10, , ,0 2,00 12, , ,0 2,50 15, , ,0 3,00 19, , ,0 3,50 23, ,25 25 Tryckluftslang TR En lättslang i PVC för alla pneumatiska verktyg. Tunnväggig. Lätt. Flexibel. Innertub: PVC. Armering: Syntetisk textil, polyester. Ytterhölje: PVC, armeringsstruktur, blågrått. Temperaturområde: 20 C till +55 C. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Vikt Längd mm mm mm bar bar kg/m m ,0 1,50 9, , ,0 1,65 11, , ,0 1,75 13, , ,0 2,00 16, ,

38 Gummiduk Slang och gummimattor Tryckluftslang VULCAIN + Pneumatiska verktyg eller pneumatiska styranordningar (t ex färgsprutspistoler). Lämplig för utomhusapplikationer. Statiskt ledande innertub. Mycket flexibel slang, speciellt vid låga temperaturer. Lämplig för varmt vatten. För vissa kemikalier (se kemikalietabell för EPDM). Innertub: EPDM, svart, slät Armering: Syntetisk textil. Yttergummi: EPDM, blått, slätt. Temperaturområde: -40 C till +100 C. Elektriska egenskaper: Ledande innertub R <10 6 Ω/m. Kemikalietabell kan erhållas på begäran. Finns även i 20- och 120-meters längder. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,0 3,0 12, , ,0 3,5 14, , ,0 3,5 15, , ,0 3,5 16, , ,0 4,0 18, , ,0 4,0 20, ,26 40 Tryckluftslang GOLDAIR Allroundtryckluftsslang i gummi, även lämplig för vatten. Bra nötningsbeständighet. Bra flexibilitet. Lättupptäckt p g a sin gula färg. Innertub: SBR, svart, slät Armering: Syntetisk textil. Yttergummi: SBR, gult, slätt. Temperaturområde: -25 C till +70 C. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,0 3,5 17, , ,0 4,0 21, , ,0 4,5 28, , ,0 5,0 35, ,

39 Tryckluftslang MAXAIR För pneumatiska verktyg, allmän användning av tryckluft i industrier och andra applikationer. Mycket god nötnings- och väderbeständighet. God köldbeständighet. Innertub: SBR, svart, slät. Armering: Syntetisk textil. Yttergummi: SBR, svart, ID 25 = slätt; ID 25 = vävmönstrat. Temperaturområde: -40 C till +70 C. Elektirska egenskaper: Ledande innertub och yttergummi R <10 6 Ω/m. Även lämplig för: tryckluft i alla applikationer syre för dimmention >25 mm ädelgas för svetsning med argon, nitrogen och koldioxid andra ämnen som industrisprit, utspädda lösningar eller emulsioner för trädgårdsbesprutning, vittvätt, desinficering och alkalier. Finns även i 20-, 80- och 120-meters längder. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,0 3,0 12, , ,0 3,0 14, , ,0 3,5 17, , ,4 3,6 20, , ,4 4,6 25, , ,4 4,6 28, , ,0 5,0 35, , ,0 5,5 43, , ,0 6,5 53, , ,0 7,5 65, , ,0 7,5 75, ,30 40 Tryckluftslang NORMINES II Högkvalitativ tryckluftslang. Lämplig för de flesta tryckluftsaggregat och verktyg som bergborr, slip- och spettmaskiner, nithammare, luftmejslar etc. Används inom all mekanisk industri, gruvindustri och byggnads/anläggningsindustri mm. Mycket god nötnings- och väderbeständighet. Köldbeständig. Hög säkerhetsfaktor. Innertub: SBR, svart, slät. Armering: Syntetisk textil. Yttergummi: SBR, svart, ID 25 = slätt; ID 25 = vävmönstrat. Temperaturområde: -40 C till +70 C. Elektirska egenskaper: Ledande innertub och yttergummi R <10 6 Ω/m. Större dimensioner tillgängliga efter förfrågan. Även lämplig för: syrgas i dimensionerna 6-25 mm. ädelgas för svetsning: argon, nitrogen och koldioxid. andra ämnen som industrisprit, utspädda lösningar eller emulsioner för trädgårdsbesprutning, vittvätt, desinficering och alkalier. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,3 3,50 13, , ,0 3,50 15, , ,0 4,00 18, , ,5 4,55 22, , ,0 5,60 27, , ,0 5,60 30, , ,0 6,50 38, , ,00 44, , ,0 7,00 54, , ,0 8,00 66, , ,0 8,00 79, , ,0 8,00 91, , ,0 8,00 116, ,

40 Gummiduk Slang och gummimattor Tryckluftslang PLE/PL15 Lämplig för oljehaltig tryckluft och vatten med ett arbetstryck upp till 15bar. En mycket prisvärd tryckluftslang. Innertub: SBR, svart, slät. Armering: Syntetisk textil. Yttergummi: SBR, svart, slätt. Temperaturområde: -35 C till +70 C. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,0 3,5 20, , ,0 5,0 26, , ,0 5,0 30, , ,0 4,5 34, ,61 50 Tryckluftslang PL1S För transport av oljehaltig luft och vatten. Mycket flexibel. Väderbeständig. Innertub: SBR/NR, svart, slät. Armering: Syntetisk textil. Yttergummi: SBR/EPDM, svart, slätt. Temperaturområde: -30 C till +80 C. Standard/godkännande: EN ISO 2398:1997 1A. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,3 3,2 12, ,0 0, ,0 3,2 14, ,0 0, ,0 3,5 17, ,0 0, ,5 4,0 20, ,0 0, ,0 4,5 25, ,0 0, ,0 5,0 29, ,0 0, ,0 5,0 35, ,0 0,

41 Tryckluftslang Rock Breaker Högkvalitativ tryckluftslang. Lämplig för de flesta tryckluftsaggregat och verktyg som bergborr, slip- och spettmaskiner, nithammare, luftmejslar etc. Används inom all mekanisk industri, gruvindustri och byggnads/anläggningsindustri mm. Innertub: SBR, svart, slät. Armering: Syntetisk textil. Yttergummi: SBR, gult, ID 25 = slätt; ID > 25 = vävmönstrat. Temperaturområde: -30 C till +70 C. Mycket god nötnings- och väderbeständighet. Köldbeständig. Hög säkerhetsfaktor. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,0* 4,0 21, , ,0* 5,0 29, , ,0* 5,0 35, , ,0 7,2 46, , ,0 7,2 52, , ,0 7,7 65, , ,0 8,0 79, , ,0 9,2 94, , ,0 8,0 116, ,05 40 * = Elektrisk icke ledande. Tryckluftslang SUPERMINES Högkvalitativ grov tryckluftsslang för byggarbetsplatser, anläggningsprojekt, stenbrott etc. Mycket beständig mot utmattning, kinkning och tvinning. Bra nötnings- och väderbeständighet. Köldflexibel. Innertub: SBR, svart, slät. Armering: Syntetisk textil. Yttergummi: SBR, beige, ID 25 = slätt; ID > 25 = vävmönstrat. Temperaturområde: -30 C till +70 C. Standard/godkännande: Standard NF T , typ B för ID: 13 till 25 mm och typ C för andra ID. Finns även i 20- och 80-meters längder. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,0 4,75 19, ,0 0, ,4 4,85 23, ,0 0, ,4 5,85 28, ,0 0, ,4 5,85 31, ,0 0, ,0 7,00 39, ,0 1, ,0 9,00 58, ,0 2, ,0 9,00 68, ,0 2,

42 Gummiduk Slang och gummimattor Flatrullad tryckluftslang Lätt flatrullbar slang för offentliga arbeten, jordbruk och all slags industri. En slitstark slang för tryckluft (speciellt brunnsborrning), vatten, olja samt vissa kemikalier. Lämplig som matarledning. Konstruerad för pumpning och transport av vatten samt liknande vätskor såväl som tryckluft. Speciellt användbar när en lång sträcka och låg vikt värdesätts och där arbetsplatsen är svårtillgänglig. Lätt att hantera och förvara, mycket låg vikt, kan flatrullas. Mycket tänjbar och utmärkt vidhäftning mellan gummi och textil. Olje- och kemikaliebeständigt. Slangen tål mycket hård behandling. Om den skulle bli skadad, drag en slangbit av samma diameter över den skadade delen av slangen. Expansionen vid trycksättning tätar läckan. Bra flexibilitet under tryck. Standard Innertub: Oljebeständigt NBR, Standard svart, Special 90 gul. Armering: Syntetisk textil, rundvävd. Yttergummi: Ozon- och oljebeständigt NBR, Standard svart, Special 90 gul, längs-gående räfflat. Temperaturområde: -20 C till +100 C. PU-belagd slang i samma utförande kan tillverkas. PU ger hög slitstyrka in- och utvändigt samt mycket god beständighet mot olja, kemikalier och UV-strålar. För tryckluftsapplikationer rekommenderas inte användande av slangar med ID >65 mm. Kopplingar/Tillbehör KLO-kopplingar med två dubbla bultklämmor per nippel. Vi rekommenderar Whip Check Safety Cable för tryckluftsapplikationer. För dimensioner över 25,4 mm rekommenderas speciella kopplingar. Special Art. nr.: Id Godstjocklek Arbetstryck Sprängtryck Vikt Längd mm mm bar bar kg/m m Standard ,0 2, , ,0 2, , ,0 2, , ,0 2, , ,0 2, , ,0 2, , ,0 2, , ,0 2, , ,0 3, , ,0 3, , Special ,4 2, , ,0 2, , ,0 2, , ,0 3, ,

43 Bromsslang BR Bromsslang för pneumatiska system. Resistent innertub för oljedimma. Mjuk i kyla. Tillverkad enligt SAE J1402 A. Innertub: NBR/SBR, svart, slät. Armering: Syntetisk textil. Yttergummi: Väderbeständigt SBR/NBR, svart, slätt. Temperaturområde: -40 C till +100 C. Standard/godkännande: SAE J1402 A (ID 14,5 är inte en standardiserad dimension). Finns även i 20- och 60-meters längder. Art. nr.: Id Gods- Yd Arbets- Spräng- Böjnings- Vikt Längd tjocklek tryck tryck radie mm mm mm bar bar mm kg/m m ,5 4,8 19, , ,7 4,8 22, , ,5 5,0 24, ,

44 Gummiduk Slang och gummimattor Rengöringsslang Bergalav Rengöringsslang för hetvatten och ånga upp till +160 C används inom livsmedelsindustrin. Även lämplig för transport av flytande livsmedel, vin, mjölk, öl och vatten. Mycket flexibel, kan med fördel användas på upprullare. Innertub: EPDM, livsmedelskvalitet, vir, slät. Armering: Syntetisk textil. Yttergummi: Väderbeständigt EPDM, blå, slät. Temperaturområde: -30 C till +160 C. Standard/godkännande: Eu regel nr 1935/2004 och 2023/2006 samt FDA regel 21 CFR Kopplingar/tillbehör Speciellt utvecklad koppling finns på begäran. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,0 4,0 18, , ,0 4,5 22, , ,0 4,5 25, , ,0 5,0 39, , ,0 5,0 36, ,74 40 Spolslang KLENET Slang för golvtvätt och varmvattenrengöring inom livsmedelsindustrin, t ex mejerier, slakterier, fiskeindustri, konservfabriker etc. Tål höga temperaturer. Slät ut- och invändigt. Ljust yttergummi som inte lämnar märken. Tålig mot animaliskt och vegetabiliskt fett. Internationellt godkännande. Innehåller inga ftalater. Innertub: Livsmedelskvalitet och oljebeständigt NBR, vit, slät. Armering: Syntetisk textil. Yttergummi: Olje- och väderbeständigt NBR,PVC blått, slätt. Temperaturområde: -20 C till +95 C. Standard/godkännande: EU regel nr 1935/2004 och 2023/2006. FDA regel 21 CFR Tyska lagstiftningen: BfR rekommendation XXI kat. 3. Finns även i 20-, 60- och 120-meters längder. Art. nr.: Id Gods- Yd Arbets- Spräng- Böjnings- Vikt Längd tjocklek tryck tryck radie mm mm mm bar bar mm kg/m m ,4 3,85 21, , ,8 4,10 25, , ,4 4,50 28, , ,4 4,80 35, ,

45 Spolslang BIOCLEAN Rengöring- och spolslang för höga tryck. Används främst inom livsmedelsindustrin. Även lämplig för transport av flytande livsmedel. Vädligt flexibel. Yttergummi som inte färgar av sig. Innertuben är tillverkad av livsmedelsgodkänd kvalitet, oljeresistent. Röd märkning för lätt och snabb identifikation. Innertub: Livsmedelskvalitet, oljeresistent NBR, vit, slät. Armering: Syntetisk textil. Yttergummi: Olje- och väderbeständigt NBR,/PVC, blått, slätt. Temperaturområde: -20 C till +100 C. Standard/godkännande: CEE Guide för livsmedelskontakt. FDA direktiv Finns även 20-, 80- och 120-meters längder. Art. nr.: Id Gods- Yd Arbetstryck Spräng- Böjnings- Vikt Längd tjocklek tryck radie mm mm mm bar bar mm kg/m m ,9 4,0 15, , ,5 4,2 18, , ,7 4,6 22, , ,9 5,3 26, ,48 40 Spolslang BIOVAST För rengöring med ånga vid temperaturer upp till 165 C och varmvattensrengöring inom livsmedelsindustrin. Transport av varmt, flytande livsmedel. Lämplig för slangupprullare. Speciellt framtagen för mejerier, slakterier, konservfabriker, fiskeindustrier etc. Mycket smidig. Ytterhöljet är optimalt beständigt mot animaliskt och vegetabiliskt fett. Internationellt godkänd. Färgar inte av sig. Innertub: Livsmedelskvalitet, oljebeständigt NBR, vit, slät. Armering: Syntetisk textil, flätad. Yttergummi: Olje- och väderbeständig NBR/PVC, blått, slätt. Temperaturområde: Vatten: -20 C till +100 C, WP = 20bar. Ånga: +165 C/6bar. Standard/godkännande: Eu regel nr 1935/2004 och 2023/2006. FDA regel 21 CFR Tyska lagstiftningen: BfR rekommendation XXI kat. 3. Finns även 20- och 80-meters längder. Art. nr.: Id Gods- Yd Arbetstryck Arbetstryck Spräng- Böjnings- Vikt Längd tjocklek ånga tryck radie mm mm mm bar bar bar mm kg/m m ,0 5,0 23, , ,0 5,0 26, , ,0 6,0 31, , ,0 6,0 37, ,

46 Gummiduk Slang och gummimattor Sug- & tryckslang ALIKLER Sug- och tryckslang för flytande livsmedel, speciellt olja och fett men även för vin, öl, mjölk, cider, juice samt alkohol med upp till 70% koncentration. Används för utrustning till lastkajer, process- och tappningsanläggningar samt på tankbilar. Lämplig som extra luftledning för tömning av pulverprodukter från tankbilar (ej kompressorledning) vid temperaturer upp till 120 C. Slät, vit innertub som inte befrämjar bakterietillväxt. Godkänd för livsmedelshantering. Flexibel och lätthanterlig. Bra kinkbeständighet. Påverkas inte av temperaturväxlingar. Hög motståndskraft mot rengöringsmedel med temperaturer upp till 130 C (under flera minuter). Slitstarkt yttergummi som inte färgar av sig. Innertub: Livsmedelskvalitet, oljebeständigt NBR, vit, slät. Armering: Syntetisk textil, flätad. Spiral: Stål. Yttergummi: Olje- och väderbeständigt NBR/PVC, blått, vävmönstrat. Temperaturområde: -30 C till +100 C. Standard/godkännande: EU regel nr 1935/2004 och 2023/2006. FDA regel 21 CFR Tyska lagstiftningen: BfR rekommendation XXI kat. 2. Finns även i 20-meters längder. Kopplingar/Tillbehör Specialtillverkade kopplingar kan erhållas. Kontakta oss för information om de bästa lösningarna. Art. nr.: Id Yd Arbetstryck Sprängtryck Max vakuum Böjningsradie Vikt Längd mm mm bar bar bar mm kg/m m ,0 37, ,9 50 0, ,0 44, ,9 65 1, ,0 50, ,9 75 1, ,0 55, , , ,0 57, , , ,0 62, , , ,0 65, , , ,0 73, , , ,0 76, , , ,0 84, , , ,0 89, , , ,0 104, , , ,0 115, , ,

47 Tryckslang ALIKLER D Tryckslang för flytande livsmedel såsom vin, öl, mjölk, olja, fett, cider, fruktjuicer samt alkohol med upp till 70% koncentration. Används för utrustning till lastkajer och till cisterner för transport av flytande livsmedel. Slät, vit innertub av gummi som inte befrämjar bakterietillväxt. Godkänd för livsmedelshantering. Flexibel och lätthanterlig. Påverkas ej av temperaturväxlingar. Utmärkt motståndskraft mot rengöringsmedel med temperaturer upp till 130 C. Slitstarkt och smutsavstötande yttergummi. Innertub: Livsmedelkavalitet, oljebeständigt NBR, vit, slät. Armering: Syntetisk textil, flätad. Spiral: Id 50 mm, inbäddad plast (PET) Yttergummi: Olje- och väderbeständigt NBR/PVC, blått, vävmönstrat. Temperaturområde: -30 C till +100 C. Standard/godkännande: EU regel nr 1935/2004. FDA regel 21 CFR Tyska lagstiftningen: BfR rekommendation XXI kat. 2. Finns även i 20-meters längder, Kopplingar/Tillbehör Specialtillverkade kopplingar kan erhållas. Kontakta oss för information om de bästa lösningarna. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Max vakuum Böjningsradie Vikt Längd mm mm mm bar bar bar mm kg/m m ,0 6,0 44, , , ,0 6,5 51, , , ,0 8,0 66, , , ,0 8,0 79, , , ,0 8,0 91, , , ,0 8,5 117, , ,

48 Gummiduk Slang och gummimattor Mjölksugslang CITERDIAL För mjölkhantering: Tankbilar för mjölkhämtning och transport. Lossningsstationer och annan utrustning på mejerier. Process- och tappningsanläggningar. Även transport av andra flytande livsmedel som vin, öl, cider, juice, vinäger, dricksvatten och alkohol med upp till 96% koncentration. Extremt flexibel. Tillåter mycket små böjningsradier utan att kinka. Slät vit innertub som inte befrämjar bakterietillväxt. Hög motståndskraft mot rengöringsmedel med temperaturer upp till 110 C (under flera minuter). Slitstarkt yttergummi som inte färgar av sig. Innertub: Livsmedelskvalitet, NR, vit, slät. Armering: Syntetisk textil, flätad. Spiral: Stål. Yttergummi: Väder- och slitbeständigt NR, blått, vävmönstrat. Temperaturområde: -30 C till +80 C. Standard/godkännande: EU regel nr 1935/2004 och 2023/2006. FDA regel 21 CFR Tyska lagstiftningen: BfR rekommendation XXI kat. 2. Kopplingar/Tillbehör Specialdesignade kopplingar kan erhållas. Kontakta oss för ytterligare information för att få bästa kopplingslösning. Art. nr.: Id Gods- Yd Arbets- Spräng- Max. Böjnings- Vikt Längd tjocklek tryck tryck vakuum radie mm mm mm bar bar bar mm kg/m m ,0 5,50 49, ,9 76 1,14 40, ,0 5,75 63, , ,79 40, ,0 5,75 75, , ,17 40, ,0 6,50 89, , ,03 40, ,0 6,75 114, , ,67 40,0 Livsmedelsslang FOOD-TEK Livsmedelsslang för transport av mjölk, öl och vin. Lämplig som rullbar slang för mjölksamlingsbilar. Slät, vit innertub av gummi som inte befrämjar bakterietillväxt. Före användning måste slangen spolas med 5% sodalösning. Innertub: NR, vit, livsmedelkavalitet, FDA-godkänd. Armering: Syntetisk textil, stålspiral. Yttergummi: NR, blå, slät. Temperaturområde: -40 C till +80 C (temporärt +120 C). Utförande: FOOD SL speciellt för tankbilar för mjölkhämtning. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Max vakuum Böjningsradie Vikt Längd mm mm mm bar bar bar mm kg/m m FOOD ,0 5,5 36, ,9 60 0, ,0 5,5 51, , , ,0 5,5 56, , , ,0 5,5 61, , , ,0 6,0 65, , , ,0 8,0 81, , , ,0 8,0 91, , ,95 40 FOOD SL SL 51,0 5,5 62, , , SL 63,0 6,5 76, , ,

49 Transportslang MILLESIME Speciellt designad som pneumatisk slangledning på bulktransportbilar, med temperaturer upp till C, för slang vid kompressorn använd Calikler HT. Innergummit motverkar bakterieangrepp. Även för sug och tryck av flytande livsmedel såsom mjölk, vin, öl, fruktjuice och alkohol upp till 96%. Bra flexibilitet. Slät sömlös konstruktion. Slät, vit innertub som inte befrämjar bakterietillväxt. Hög motståndskraft mot rengöringsmedel med temperaturer upp till 140 C. Lång livslängd vid användning utomhus. Innehåller inga ftalater. Innertub: EPDM, vit, slät. Spiral: Inbäddad stål. Armering: Syntetisk textil. Yttergummi: Väderbeständig EPDM, blå, slät. Temperaturområde: -30 C till +100 C (+140 C vid lufttransport) Standard/godkännande: EU regel nr 1935/2004 och 2023/2006. FDA regel 21 CFR Kopplingar/tillbehör Speciellt utvecklade kopplingar finns på begäran. Kontakta Rubber Company för optimal montering. Artikel nr Id Tol. ID Gods- Yd Tol. Arbets- Spräng- Max Böjnings- Vikt Längd mm mm tjocklek mm Id tryck tryck vacuum radie kg/m m mm mm bar bar bar mm ,0-0 / + 1,0 5,50 36,0 ± 1, ,9 55 0, ,0-0 / + 1,0 5,50 36,0 ± 1, ,9 55 0, ,0-0 / + 1,0 5,50 49,0 ± 1, ,9 80 1, ,0-0 / + 1,0 5,50 49,0 ± 1, ,9 80 1, ,0-0 / + 1,0 5,75 62,5 ± 1, , , ,0-0 / + 1,0 5,75 62,5 ± 1, , , ,0-0 / + 1,0 5,75 74,5 ± 1, , , ,0-0 / + 1,0 5,75 74,5 ± 1, , , ,0-0 / + 1,0 6,25 88,5 ± 1, , , ,0-0 / + 1,0 6,25 88,5 ± 1, , , ,0-0 / + 1,5 6,50 113,0 ± 1, , ,

50 Gummiduk Slang och gummimattor Transportslang ALCODIAL Specialslang för transport av alkohol upp till 99% alkohol. Kan även med fördel användas för transport av vin, öl, fruktjuice, mjölk etc. Extremt flexibel. Klarar av stillastående alkohol. Smak- och luktfri. Yttergummi som ej färgar av sig. Innehåller inga ftalater. Slangen är godkänd och testad av brittiska myndigheter för transport av kallt vatten (max 23 C) dricksvatten. Innertub: UPE livsmedelskvalitet, vit, slät. Armering: Syntetisk textil. Spiral: Inbäddad stål. Yttergummi: NR, blå, vävmönstrad. Temperaturområde: -30 C till +80 C. Standard/godkännande: För livsmedelsproduktion: Eu förordning nr 10/2011, FDA förordning, fransk lagstiftning- Många migrationstester (Fran ska och FDA) är utförda och bekräftade att följa de som gäller enligt franska institutet för Poitiers (IANESCO). För dricksvatten: WRAS, BS 6920:2000, kallvatten. Kopplingar/tillbehör Speciellt utvecklade kopplingar finns på begäran. Kontakta Rubber Company för optimal montering. Artikel nr Id Tol. Id Gods- Yd Tol. Arbets- Spräng- Max Böjnings- Vikt Längd mm mm tjocklek mm Yd tryck tryck vacuum radie kg/m m mm mm bar bar bar mm ,0-0 / + 1 6,00 36,0 ± 1, ,9 55 0, ,0-0 / + 1 6,00 43,0 ± 1, ,9 70 0, ,0-0 / + 1 5,50 44,0 ± 1, ,9 84 1, ,0-0 / + 1 5,50 44,0 ± 1, ,9 84 1, ,0-0 / + 1 5,75 51,0 ± 1, , , ,0-0 / + 1 5,75 51,0 ± 1, , , ,0-0 / + 1 6,50 89,0 ± 1, , , ,0-0 / + 1 6,50 89,0 ± 1, , ,15 40 Transportslang SUPERVRAC AL Pneumatisk transport av slitande material för livsmedelsindustrin. Transport från tankbilar och järnvägstankvagnar till lagerförvaring: livsmedel (socker, mjöl, mjölkpulver, djurfoder etc.) och kemikalier (konstgödning, granulat, PVC, färgämne etc.). Lätthanterlig flexibel slang. Mycket slitbeständig. Ledande genom inbyggd vajer. Kan flatrullas. Innertub: Livsmedelsgodkänt och slitbeständigt NR, vit, slät. Armering: Syntetisk textil. Yttergummi: Väderbeständigt NR, svart, vävmönstrat. Temperaturområde: -30 C till +80 C. Elektriska egenskaper: Ledande genom inbyggd vajer. Standard/godkännande: FDA regel 21 CFR Finns även i 20-meters längder. Kopplingar/Tillbehör Fabriksmonterade slangar är tillgängliga med fullflödes kopplingar för 89 mm och 110 mm slangar. För andra slangdimensioner konsultera oss. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Vikt Längd mm mm mm bar bar kg/m m ,0 6,00 101, , ,0 9,00 118, , ,0 6,50 123, ,

51 Transportslang SILEX Pneumatisk transport av pulver (kalk, cement, gödningsmedel, etc), spannmål, sand, kisel, mineraler m m. Sandblästring och betongsprutning av byggnader och metalldelar. Mycket god slitbesändighet. Elektrisk ledningsförmåga säkrad genom innertubens avledarvajer. Utmärkta böjningsegenskaper och vridbeständighet. Innertub: Slitbeständig NR, svart, slät. Armering: Syntetisk textil. Utvändigt: Väderbeständigt (NR), grå, vävmönstrat. Temperaturområde: -30 C till +70 C. Elektriska egenskaper: Ledande innertub och inbyggd avledarvajer. Art. nr.: Id Gods- Yd Arbetst- Spräng- Böjnings- Vikt kg/m Standardtjocklek tryck tryck radie längd mm mm mm bar bar mm kg m ,0 10,50 46, , ,0 10,50 51, , ,0 10,50 61, , ,0 11,75 73, , ,0 12,50 85, , ,0 14,25 98, ,

52 Gummiduk Slang och gummimattor Godsslang CARBON Pressure (LKK) CARBON Pressure är en smidig tryckslang, som lämpar sig för transport av granulat och olika slitande material. Slangen kan levereras i två olika utföranden, CARBON 4120 (icke antistatisk) och CARBON Pressure Antistatic 4220 BC (antistatisk). Innertub: CARBON Pressure slitbeständig NR, slät, brunt. CARBON Pressure Antistatic4220 BC - antistatisk slitbeständig SBR, svart. Armering: Textil, jordledning (4120) Yttergummi: Väderbeständig SBR, svart, slätt (för 4220 BC). Temperaturområde: -40 C till +80 C. Slangen (4120) kan jordas med den inbäddade spiralen. CARBON Pressure 4120 CARBON Pessure Antistatic 4220 BC Art. nr.: Id Gods Yd Arbets- Spräng- Max Böjnings- Vikt Standardtjocklek tryck tryck vakuum radie längd mm mm mm bar bar MPa mm kg/m m CARBON Pressure , , , , , , , ,10 40 CARBON Pessure Antistatic 4220 BC A 76 8, , A 102 8, , A 127 8, ,

53 Transportslang SUPERVRAC Pneumatisk transport av hårt slitande material. Transport från tankbilar och järnvägstankvagnar till lagerförvaring (cement, sand, kalksten, kol, etc). Lätthanterlig och flexibel. Mycket slitbeständig. Ledande innertub. Kan flatrullas. Innertub: Slitbeständigt NR, svart, slät. Armering: Syntetisk textil. Yttergummi: Väderbeständigt NR, svart, vävmönstrat. Temperaturområde: -30 C till + 90 C. Elektriska egenskaper: Ledande innertub R <10 6 Ω/m. Finns även i 20-meters längder. Kopplingar/Tillbehör Fabriksmonterade slangar är tillgängliga med fullflödes kopplingar för 89 mm och 110 mm slangar. För andra slangdimensioner konsultera oss. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Vikt Längd mm mm mm bar bar kg/m m ,0 6,75 88, , ,0 9,00 93, , ,0 6,25 101, , ,0 9,00 118, ,

54 Gummiduk Slang och gummimattor Transportslang SUPERVRAC TAN Pneumatisk transport av hårt slitande material. Transport från tankbilar och järnvägsvagnar till lagerförvaring: cement, sand, kalk, kol och även spannmål, konstgödning, djurfoder och kemikalier (PVC, färgämne, granulat etc.). Lätthanterlig och flexibel. Mycket slitbeständig. Ledande genom inbyggd vajer. Kan flatrullas. Innertub: Extra nötningsbeständig NR, beige, slät. Armering: Syntetisk textil. Yttergummi: Väderbeständigt NR, svart, vävmönstrat. Temperaturområde: -30 C till +70 C. Elektriska egenskaper: Ledande genom inbyggd vajer. Finns även i 20-meters längder. Kopplingar/Tillbehör Fabriksmonterade slangar är tillgängliga med fullflödes kopplingar för 89 mm och 110 mm slangar. För andra slangdimensioner konsultera oss. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Vikt Längd mm mm mm bar bar kg/m m ,0 6,0 101, , ,0 6,5 123, ,50 40 Luftslang CALIKLER HT Luftförbindelse från kompressorer på alla typer av tankbilar för bulktransport av pulverprodukter. Klarar höga lufttemperaturer. Hög flexibilitet och mycket böjlig. Lämplig för alla typer av tankbilskompressorer. Kan levereras med färdigmonterade kopplingar. Innertub: Värmebeständigt EPDM, vit, slät. Armering: Högtemperaturbeständig textil. Spiral: Stål. Yttergummi: Väderbeständigt EPDM, svart, vävmönstrat. Temperaturområde: -30 C till +180 C (temporärt +240 C). Finns även i 20-meters längder. Art. nr.: Id Gods- Yd Arbets- Spräng- Max. Böjnings- Vikt Längd tjocklek tryck tryck vakuum radie mm mm mm bar bar bar mm kg/m m ,0 7,0 64, , , ,0 7,5 90, , ,

55 Spånsugslang PUR-TEK (RC 23180) En mycket flexibel och robust slang. Idealisk för transport av slitande material såsom sågspån, träspån, för användning i träindustri. Låg vikt och lätthanterlig. Hög flexibilitet och utmärkta mekaniska egenskaper. Lång livslängd (mycket beständig mot inre och yttre nötning). Svagt korrugerad innertub som ger maximalt flöde. God beständighet mot ozon och ultraviolett strålning. Innertub: Polyuretan, transparent, svagt korrugerad. Spiral: Stålspiral. Ytterhölje: Polyuretan, transparent. Temperaturområde: -40 C till +80 C Elektriska egenskaper: Icke ledande material. Spiralen kan friläggas i båda ändar och anslutas till kopplingarna om ledningsförmåga är önskad. Art. nr.: Id Godstjocklek Arbetstryck Max vakuum Böjningsradie Vikt Längd mm mm bar bar mm kg/m m ,6 0,2 0,3 38 0, ,6 0,2 0,3 45 0, ,6 0,2 0,2 25 0, ,6 0,2 0, , ,6 0,2 0, , ,6 0,2 0, , ,6 0,2 0,1 45 0, ,6 0,2 0,1 50 0, ,6 0,1 0,1 58 0, ,6 0,1 0, , ,6 0,1 0, , ,6 0,1 0, , ,6 0,1 0, , ,6 0,1 0, , ,6 0,08 0, , ,6 0,08 0, , ,6 0,05 0, , ,6 0,03 0, ,

56 Gummiduk Slang och gummimattor Spånsugslang, Pelletsslang SUPERFLEX PU PLUS H En mycket slitstark slang för transport av slitande material som tex pellets, spån, granulat, damm och cement mm. Flexibel med med slät insida. Hög motståndskraft mot slitage, oljer och kemikalier, samt. UV och åldringsbeständig. Polyuretanslang med inbäddad zink eller kopparbelagd stålspiral. Temperaturområde: -40 C till +90 C. Intermittent upp till +125 C. Art. nr.: Id Godstjocklek Arbetstryck Max vakuum Böjningsradie Vikt Längd mm mm bar bar mm kg/m m ,0 2,8 0, , ,0 2,6 0, , ,0 2,3 0, , ,0 2,0 0, , ,0 1,8 0, , ,0 1,6 0, , ,1 1,5 0, , ,1 1,3 0, , ,1 1,2 0, , ,1 1,1 0, , ,1 1,0 0, , ,1 0,8 0, , ,1 0,8 0, , ,1 0,8 0, , ,1 0,7 0, , ,1 0,7 0, , ,1 0,6 0, , ,1 0,5 0, , ,1 0,4 0, , ,1 0,3 0, ,

57 Spånsugslang TIMBERDUC Spånsugslang för träbearbetningsmaskiner med 7% längre livslängd. Även lämplig för transport av granulat och andra korniga material. Polyuretanslang med inbäddad stålspiral. Temperaturområde: -40 C till +90 C. Lätt och flexibel utsugningsslang med mycket god slitstyrka. Litet spiralavstånd ger god stabilitet och utmärkta böjningsegenskaper. Art. nr.: Id Godstjocklek Arbetstryck Max vakuum Böjningsradie Vikt Längd mm mm bar bar mm kg/m m ,8 2,0 0,7 50 0, ,8 2,0 0, , ,8 1,6 0,6 75 0, ,8 1,5 0, , ,8 1,4 0, , ,8 1,3 0, , ,8 1,1 0, , ,8 1,0 0, , ,8 0,9 0, , ,8 0,8 0, , ,8 0,8 0, , ,8 0,5 0, , ,8 0,3 0, , ,8-0, , ,8-0, , ,8-0, ,5 10 Utsugningsslang TRELLVAC Extractor LD Universal arbetsslang för lätta material såsom damm, träspån, flis, samt olika typer av gaser. Lätt och flexibel konstruktion med stålspiral, speciellt användbar då låg vikt och hanterbarhet värdesätts. Innertub: Slitbeständigt SBR/NR, svart, slät. Armering: Syntetisk textil. Spiral: Inbäddad stål. Yttergummi: Slitstarkt väderbeständigt SBR/NR, svart, korrugerat. Temperaturområde: -40 C till +90 C. Elektriska egenskaper: Ledande innertub och yttergummi R <10 6 Ω/m. Art. nr.: Id Godstjocklek Yd Max. vakuum Böjningsradie Vikt Längd mm mm mm bar mm kg/m m ,0 3,2 43,0 0, , ,0 3,2 56,0 0, , ,0 3,5 68,0 0, , ,0 3,5 81,0 0, , ,0 4,0 108,0 0, , ,0 4,0 134,0 0, , ,0 4,0 159,0 0, ,

58 Gummiduk Slang och gummimattor Utsugningsslang TRELLVAC Extractor HD Universal arbetsslang för utsugning av spån, sand damm pulver m m. Slangen är tillverkad med ett speciellt slitstarkt innergummi. Används bl a inom sågverks- och träförädlingsindustrin. Yttergummi: Slitstarkt, väderbeständigt SBR/NR, svart, korrugerat. Temperaturområde: -40 C till +90 C. Elektriska egenskaper:ledande innertub och yttergummi R <10 6 Ω/m. Lätt och flexibel konstruktion. Mycket god slitstyrka. Speciellt användbar när låg vikt och enkel hantering i kombination med god slitstyrka eftersträvas. Innertub: Slitbeständigt SBR/NR, svart, slät. Armering: Syntetisk textil, väv. Spiral: Inbäddad stålspiral. Art. nr.: Id Yd Max. vakuum Böjningsradie Vikt Längd mm mm bar mm kg/m m ,,0 44,0 0,9 50 0, ,0 59,0 0,9 75 0, ,0 71,0 0, , ,0 84,0 0, , ,0 111,0 0, , ,0 136,0 0, , ,0 161,0 0, ,77 12 Sugslang ID 5300 Flexibel sugslang för mobila torrsugar, specialbyggd för montage ovanpå vakuumaggregat. Stark och flexibel. Mycket god slitbeständighet. Korrugerad slang speciellt utvecklad för sugbilar med cyklon. Levereras i 5,2 m längder med muffar i båda ändar. Innertub: Slitbeständigt NR, svart. Armering: Syntetisk textil, väv. Spiral: Stål. Yttergummi: Slit- och väderbeständigt SBR, svart, korrugerat. Temperaturområde: -30 C till +90 C. Elektriska egenskaper: Ledande innertub R <10 6 Ω/m. Inbyggd avledarvajer. Art. nr.: Id Godstjocklek Yd Max. vakuum Böjningsradie Vikt Längd mm mm mm bar mm kg/m m ,0 13,0 230,0 0, ,0 5,2 234

59 Sugslang TRELLVAC Handler LD För industridammsugare, både mobila och fasta installationer. Används främst vid utsugning av slam, sand etc, då man värdesätter en mycket flexibel slang. Lätt och flexibel konstuktion. Mycket god slitbeständighet. Kan användas både vid sug och tryck. Innertub: Slitbeständigt NR, svart. Armering: Syntetisk textil, kord. Spiral: Inbäddad stål. Yttergummi: Slitstarkt, väderbeständigt SBR, svart, korrugerat. Temperaturområde: -30 C till +80 C. Elektriska egenskaper: Icke ledande innergummi. Spiralen kan anslutas till kopplingarna i båda ändar. Art. nr.: Id Yd Arbetstryck Sprängtryck Max. vakuum Böjningsradie Vikt Längd mm mm bar bar bar mm kg/m m ,0 61, ,9 85 0, ,0 73, , , ,0 87, , ,5 40 Utsugningsslang TRELLVAC Handler MD Arbetsslang medium för saneringssugbilar. TRELLVAC Handler MD är en arbetsslang för lätta material där god rörlighet eftersträvas. Temperaturområde: -30 C till +90 C. Elektriska egenskaper: Icke ledande innergummi. Spiralen kan anslutas till kopplingarna i båda ändar. Lätt och flexibel. Mycket god slitstyrka. Innertub: Slitbeständigt NR, svart. Armering: Syntetisk textil, väv. Spiral: Inbäddad stål. Yttergummi: Slitstarkt, väderbeständigt SBR, svart, korrugerat. Art. nr.: Id Yd Arbetstryck Sprängtryck Max. vakuum Böjningsradie Vikt Längd mm mm bar bar bar mm kg/m m ,0 91, , , ,0 118, , , ,0 144, , , ,0 167, , , ,0 224, , ,

60 Gummiduk Slang och gummimattor Sugslang TRELLVAC Handler HD Arbetsslang för att hantera hårt slitande material. Slangen används när slitstyrkan är av högsta prioritet, t ex på saneringssugbilar. Elektriska egenskaper: Icke ledande. Spiralen kan anslutas till kopplingarna i båda ändar om elektrisk ledning önskas, slangen är även försedd med avledarvajer. Lätt och flexibel konstruktion. Mycket god slitstyrka. Väderbeständig. Innertub: Slitbeständigt NR, svart, slät. Armering: Syntetisk textil, väv. Spiral: Inbäddad stål. Yttergummi: Slitstarkt, väderbeständigt SBR/NR, svart, korrugerat. Temperaturområde: -30 C till +90 C. Art. nr.: Id Yd Arbetstryck Sprängtryck Max. vakuum Böjningsradie Vikt Längd mm mm bar bar bar mm kg/m m ,0 120, , , ,0 120, , , ,0 144, , , ,0 170, , , ,0 221,0 1,5 4,5 0, ,1 12 Godsslang TITAN Godsslang Titan lämpar sig för förhållanden där nötning, rörelser, böjning och vibrationer förekommer. Innertub: TITAN - NR, brun, hårdhet ShA, slitstarkt. TITAN Antistatic 4260 BC - SBR, svart, antistatiskt. Armering: Syntetisk textil och stålspiral. Yttergummi: SBR, svart, slät. Temperaturområde: -40 C till +80 C Övrigt Godsslang TITAN kan, mot förfrågan, även erhållas i dimensionerna 253, 300, 350 samt 405. Art.nr: Id Godstjocklek Yd Arbetstryck Sprängtryck Max Böjningsradie Vikt Längd mm mm mm bar bar vakuum bar mm kg/m m ,0 10,0 80, , , ,0 11,0 98, , , ,0 11,0 124, , , ,0 13,5 154, , , ,0 13,5 178, , , ,0 17,5 238, , ,

61 Transportslang TRELLVAC Transporter HD Materialtransportslang för saneringssugbilar och fasta installationer, både raka och böjar inom alla typer av industrier. Transport av hårt slitande material, som sand, sten,slurry och pulver. Slät konstruktion. Mycket god slitstyrka. Flexibel. Kan användas för både sug och tryck. Innertub: Slitbeständigt NR/SBR, svart, slät. Armering: Syntetisk. Spiral: Inbäddad stål. Yttergummi: Slit- och väderbeständigt SBR svart, vävmönstrat. Temperaturområde: -40 C till +90 C. Elektriska egenskaper: Ledande innertub och yttergummi R <10 6 Ω/m, och inbyggd avledarvajer. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Max. vakuum Böjningsradie Vikt Längd mm mm mm bar mm bar mm kg/m m ,0 6,5 64, , , ,0 6,5 76, , , ,0 7,0 90, , , ,0 7,0 104, , , ,0 7,5 117, , , ,0 7,5 123, , , ,0 7,5 131, , , ,0 8,0 143, , , ,0 8,0 168, , ,3 20 Transportslang TRELLVAC Handler TAN Materialslang för användning i mycket krävande applikationer för både sug och tryck. Utsugning och transport av slitande material som sand, grus, sten, slam etc. Extremt flexibel. Kan användas för både sug och tryck. Användning i både fasta och mobila system. Innertub: Slitbeständigt NR, beige, slät. Armering: Syntetisk textil. Spiral: Inbäddad stål. Yttergummi: Slit- och väderbeständigt NR svart, korrugerat. Temperaturområde: -30 C till +90 C. Elektriska egenskaper: R <10 6 Ω/m, inbyggd avledarvajer. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Max. vakuum Böjningsradie Vikt Längd mm mm mm bar mm bar mm kg/m m ,0 8,0 67, , , ,0 8,0 79, , , ,0 8,0 92, , , ,0 8,0 118,0 2,5 7,5 0, , ,0 8,0 145, , , ,0 9,0 170, , ,

62 Gummiduk Slang och gummimattor Sugslang ASPIVRAC S För industriell vakuumrengöringsutrustning för byggavfall (krossad sten, sand, grus, damm etc.). Lämplig för fasta installationer (centraldammsugningssystem) eller mobila (saneringssugbilar). Pneumatisk sug- eller trycktransport av nötande pulver eller granulat (spannmål, keramiska granulat, fodergranulat etc.). Temperaturområde: -30 C till +80 C. Elektriska egenskaper: Ledande innertub R <10 6 Ω/m. Finns även i 10-meters längder. Stabil och lätthanterlig. Utmärkta böjningsegenskaper. Kan tillverkas med muffar i ändarna. God yttre slitbeständighet. Statisk ledningsförmåga. Innertub: Slitbeständigt NR, svart, slät. Armering: Syntetisk textil, kord. Spiral: Stål. Yttergummi: Väderbeständigt NR, svart, korrugerat. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Max. vakuum Vikt Längd Böjnings radie mm mm mm bar bar bar kg/m m mm ,0 8,0 66,0 1,5 4,5 0,8 2, ,0 8,0 91,0 1,5 4,5 0,8 2, ,0 8,0 96,0 1,5 4,5 0,8 3, ,0 8,0 106,0 1,5 4,5 0,8 3, ,0 8,0 116,0 1,5 4,5 0,8 3, ,0 8,0 126,0 1,5 4,5 0,8 4, ,0 9,0 143,0 1,5 4,5 0,8 5, ,0 8,5 167,0 1,5 4,5 0,8 6, ,0 13,0 226,0 1,5 4,5 0,8 9,

63 Godsslang CARBON Light (TIMO) CARBON Light är en lätt och böjlig godsslang för transport av slitande material. Slangen lämpar sig särskilt väl som sugslang vid lättare arbeten. Slangen kan också användas i rörnätet för centraldammsugare om materialet som skall sugas upp är lätt. Det finns två olika versioner av CARBON Light. Slangen med ljusbrun innertub, CARBON Light 4110, passar t ex för granulat och hydraulisk godstransport. Antistat-versionen, CARBON Light Antistatic 4210 BC, med svart innertub lämpar sig för pneumatiska godstranporter. CARBON Light 4110 Innertub: Icke ledande: Brunt, slätt, slitstarkt NR. Ledande: Svart, slitstarkt, antistatisk SBR. Armering: Textil och stålspiral. Yttergummi: Svart,slitstarkt gummi SBR. Temperaturområde: -40 C till +80 C Slangen kan jordas med den inbäddade stålspiralen. CARBON Light Antistatic 4110 BC Art. nr.: Id Gods- Yd Max Böjnings- Vikt Standardmm tjocklek mm vakuum radie kg/m längd mm bar mm m CARBON Light ,5 45 0, , ,5 53 0, , ,5 58 0, , ,5 63 0, , ,5 76 0, , ,5 89 0, , , , , , , , , , , , , , , , ,30 10 CARBON Light Antistatic 4210 BC A 76 6,5 89 0, , A , , A 152 7, , ,

64 Gummiduk Slang och gummimattor Godsslang CARBON (LKT) CARBON är en smidig sug- och tryckslang, som lämpar sig för hantering av slitande material. CARBON passar som komponent i rörsystem för centraldammsugare. Slangen kan levereras i två olika utföranden, CARBON 4100 (icke antistatisk) och CARBON Antistatic 4200 BC (antistatisk). CARBON 4100 med ljusbrun innertub (icke antistatisk), passar för t ex granulat och hydraulisk godstransport. CARBON Antistatic 4200 BC, som är försedd med innertub av svart gummi (antistatisk), lämpar sig för pneumatisk godstransport och för förhållanden, där urladdning av statisk elektricitet vållar probelm finns även i enbart vakumutförande, CARBON Vacuum Innertub: CARBON slitbeständig NR, slät, brunt. CARBON Antistatic 4200 BC - antistatisk slitbeständig SBR, svart. Armering: Textil och stålspiral, jordledning. Yttergummi: Väderbeständig SBR, svart, korrugerat (för 4200 BC antistatiskt). Temperaturområde: -40 C till +80 C. Slangen kan jordas med den inbäddade spiralen. CARBON 4100 CARBON Antistatic 4200 BC Art. nr.: Id Gods Yd Arbets- Spräng- Max Böjnings- Vikt Standardtjocklek tryck tryck vakuum radie längd mm mm mm bar bar MPa mm kg/m m CARBON , , , , , , , , , , , , , , , , , , , , , , , , , , ,85 12 CARBON Vacuum , , , , , , , , , , , , , , , , , , , , ,17 12 CARBON Antistatic 4200 BC A 76 9, , , A , ,

65 Sugslang PERFORMER GL AD10 P Pneumatisk sug- eller trycktransport av hårt slitande material. Levereras med BLOC-END -kopplingar. Mycket god slitbeständighet. Kan levereras i anpassade längder med färdigmonterade kopplingar. Lätt och böjlig. Snabb och lätt installation. Låg installationskostnad. Elektrisk kontinuitet (obligatoriskt för pneumatisk användning) är garanterad genom den inbyggda avledarvajern och spiralen. Dämpning av tryckstötar. Dämpning av vibrationer och ljud. Utmärkt väderbeständighet. Innertub: Slitbeständigt NR, brun, slät. Armering: Syntetisk textil. Spiral: Stål. Yttergummi: Väderbeständigt EPDM, svart korrugerat. Temperaturområde: -30 C till +70 C. Elektriska egenskaper: Inbyggd avledarvajer som tillsammans med spiralen anslutes till kopplingarna. Längdförändring under 10 bars arbetstryck: Id 150 mm = max. 1 %. Id 150 mm = max. 2 %. Kopplingar/Tillbehör Slang kopplad med BLOC-END -kopplingar tål följande arbetstryck Id 150 mm = 10 bar. Id 150 mm = 5 bar. Art. nr.: Id Yd Arbetstryck Sprängtryck Max. vakuum Böjningsradie Vikt Längd mm mm bar bar bar mm kg/m m ,0 83, , , ,0 98, , , ,0 113, , , ,0 133, , , ,0 158, , , ,0 183, , ,

66 Gummiduk Slang och gummimattor Godsslang GRANIT Godsslang GRANIT är lämplig för förhållande där det förekommer mycket nötning, rörelser, böjning och vibrationer. Innertub: GRANIT - slitbeständig NR, slät, brunt. GRANIT Antistatic 4280 BC - antistatisk slitbeständig SBR, svart. Armering: Textil och stålspiral, jordledning. Yttergummi: Väderbeständig SBR, svart, korrugerat Temperaturområde: -40 C till +80 C. GRANIT Andra dimensioner kan erhållas vid förfrågan. GRANIT Antistatic 4280 BC Art. nr.: Id Gods- Yd Arbets- Spräng- Max Böjnings- Vikt Standardtjocklek tryck tryck vakuum radie längd mm mm mm bar bar MPa mm kg/m m GRANIT , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,50 10 GRANIT Antistatic 4280 BC A 80 16, , , A , , , A , , , A , , , A , , , A , , , A , , , A , , , A , , ,

67 Godsslang GRANIT 4910 med keramiskt inlägg* Teknikum GRANIT 4910 är en bulkmaterialhanteringsslang som utvecklats speciellt för transport av material som orsakar extremt hög nötning (Patentansökan nummer ). Slangen är fodrad på insidan med keramikbrickor (Al2O3), vilket garanterar överlägsen slitstyrka jämfört med normala gummislangar eller stålrör. Spiral konfigurationen av keramikbrickorna bibehåller elasticiteten och gör slangen anmärkningsvärt flexibel. Fasövergången mellan brickorna förhindrar slitande material från att nöta ut mellangummit. Innertub: Invulkade keramikbrickor förbundna med svart elektriskt ledande SBR (TRH21). Armering: Textil och stålspiral. Yttergummi: Väderbeständig SBR, svart, korrugerat. Temperaturområde: -40 C till +80 C. På begäran, kan slangar också produceras av andra gummimaterial och slangarna kan utrustas med larmtråd, som ger en signal när slangen är sliten och måste bytas. Slangarna tillverkas i fasta längder och kan användas tillsammans med godsslangskoppling RC 667 (se sid 296). Slangarna kan också utrustas med expanderande muffar. Art. nr.: Id Gods- Yd Arbets- Spräng- Max Böjnings- Vikt Standardtjocklek tryck tryck vakuum radie längd mm mm mm bar bar MPa mm kg/m m , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,60 10 *=Slangen är ej lagervara. Gjutslang RC-3290 PVC Användes vid betonggjutning. Slangen tillverkad av grå PVC. Gjutslang av gummi kan även levereras vid förfrågan. Art. nr.: Benämning Id Standardlängd mm m

68 Gummiduk Slang och gummimattor Sandblästerslang LAS Slang för blästring med sand eller stålsand. Kan även användas som betongsprutslang. Innertub: Slitstarkt NR, antistatiskt, svart. Armering: Syntetisk textil. Yttergummi: Slitstarkt SBR, svart. Temperaturområde: -40 C till +80 C Art.nr: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,0 8,5 36, , ,0 8,5 42, , ,0 8,5 49, , ,0 8,5 57, , ,0 10,0 70, ,2 40 Blästerslang SABLEX Blästerslang för rengöring och slipning av gjutgods, sten och betongytor. Snäva yttertoleranser och därför lättkopplad. Längdstabil, vilket innebär att slangens längdförändring under tryck är minimal. (Om slangen inte är längdstabil riskerar blästraren att tappa greppet om slangen när trycket slås på). Ledande innertub som ökar säkerheten för användaren. Innertub: Slitbeständigt NR, svart, slät. Armering: Syntetisk textil. Yttergummi: Väder- och slitbeständigt SBR, svart, vävmönstrat. Temperaturområde: -30 C till +70 C. Elektriska egenskaper: Ledande innertub R <10 6 Ω/m. Speciella egenskaper: Avnötning <70 mm 3 av innertuben enligt DIN Finns även i 20-meters längder. Art. nr.: Id Gods- Yd Arbets- Spräng- Böjnings- Vikt Längd tjocklek tryck tryck radie mm mm mm bar bar mm kg/m m ,0 7,0 27, , ,0 7,5 34, , ,0 7,0 39, , ,0 8,0 48, , ,0 10,0 58, , ,0 8,0 66, , ,0 10,0 83, ,

69 Betongsprutningsslang PROJECTOR 40 För sprutning av puts- och betongblandningar så väl som torra produkter. Används som transportslang mellan pump och munstycke för puts och färdigblandad betong. Flexibel och lätthanterlig. Låg vikt. Slitstark. Ledande innertub som ökar säkerheten för användaren. Innertub: Slitbeständigt NR, svart, slät. Armering: Syntetisk textil. Yttergummi: Slit- och väderbeständigt SBR, svart, vävmönstrat. Temperaturområde: -30 C till +70 C. Elektriska egenskaper: Ledande innertub R <10 6 Ω/m. Speciella egenskaper: Avnötning <70 mm 3 av innertuben enligt DIN Finns även i 20-meters längder. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,0 7,0 39, , ,0 10,0 52, , ,0 10,0 70, , ,0 10,0 85, ,95 40 Betongsprutningsslang PROJECTOR 100 För våtsprutning av bruk, betongblandningar och andra våta produkter. Används som transportslang mellan pump och munstycke för puts och färdigblandad betong. Högt arbetstryck. Låg vikt och flexibel. Slitstark. Innertub: Slitbeständigt NR, svart, slät. Armering: Syntetisk textil. Yttergummi: Slit- och väderbeständigt SBR, svart, vävmönstrat. Temperaturområde: -30 C till +70 C. Elektriska egenskaper: Ledande innertub R <10 6 Ω/m. Speciella egenskaper: Avnötning <70 mm 3 av innertuben enligt DIN ,3 m längder finns tillgängliga efter förfrågan. Min. order är tre stycken och i multiplar av tre. Andra godstjocklekar och/eller sprängtryck efter förfrågan. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,0 7,0 39, , ,0 6,5 48, , ,0 9,0 68, , ,0 10,0 85, ,

70 Gummiduk Slang och gummimattor Betongpumpsslang PULSOR 170 Högtrycksslang för betong- och cementpumpning via bom applikationer, utläggning och pålningsriggar. Pneumatisk transport av cement och mineraler. Slampumpning och borrkax (ej oljebaserad). Putsning med murbruk, cement, betong mm. Mycket hög slitbeständighet vilket medför lång livslängd. Flexibel, lätt att hantera. Stabil konstruktion som tål höga tryckbelastningar vilket garanterar maximal säkerhet. Konstruktion är kinkbeständig och tillåter enkel reverserad pumpning för rengöring. Säkerhetfaktor 2:1.. Innertub: Slitagebeständigt NR/SBR, svart, slät. Armering: Två stålkordslager för ID 50 mm, fyra stålkordslager för övriga dimensioner. Yttergummi: Slitage- och väderbeständigt NR/SBR, svart, vävmönstrat. Temperaturområde: C till C Kopplingar/Tillbehör Pressade kopplingar finns för alla dimensioner och kan på begäran levereras med kopplingar enligt Victualic eller passande Putzmeister, Schwing etc. Art. nr.: Id Gods- Yd Arbets- Spräng- Max Böjnings- Vikt Längd tjocklek tryck tryck vakuum radie mm mm mm bar bar bar mm kg/m m ,0 8,00 66, , , ,0 10,00 85, , , ,2 12,00 100, , , ,00 109, , , ,00 128, , , ,00 153, , , ,50 179, , ,33 20 Betongpumpsslang PULSOR 200 Betongpumpslang för höga tryck för utläggning av betong från bom och för transport av betong. Även för puts och slam (ej oljeinblandad) samt för blåsning av cement och mineraler. Framtagen för extrema arbetsförhållande som högt tryck, kraftig böjning och hårt slitande produkter. En mycket slitstark slang med lång livslängd. Flexibel och lätthanterlig. Robust konstruktion för att klara sammanpressning och garantera maximal säkerhet. Konstruktion som utesluter kinkning och erbjuder enkel rengöring genom reverserad pumpning. Innertub: Slitstarkt NR, svart, slät. Armering: Id 65 = två lager stålkord; Id = fyra lager stålkord. Yttergummi: Slit- och väderbeständigt NR, svart, vävmönstrat. Temperaturområde: -30 C till +80 C Kopplingar/Tillbehör Presskopplingar för alla dimensioner. Slangar som levereras med kopplingar är dimensionerade enligt betongpumpstillverkarnas specifikationer (Putzmeister, Schwing, etc.) Art. nr.: Id Gods- Yd Arbets- Spräng- Max Böjnings- Vikt Längd tjocklek tryck tryck vakuum radie mm mm mm bar bar bar mm kg/m m ,0 9,0 68, , , ,0 10,0 85, , , ,6 14,2 130, , , ,0 16,0 157, , ,

71 Bensinpumpsslang VOLUKLER Används på bensin- och dieselpumpar. Kan även användas för blyfri bensin. God väderbeständighet. Flexibel vid låga temperaturer. Antistatiskt yttergummi. Kan levereras färdigkopplade. God åldrings- och slitbeständighet även när slangen kommer i beröring med olja. Godkänd enligt europeisk standard. Innertub: Bensinbeständigt NBR, svart, slät. Armering: Syntetisk textil, flätad. Yttergummi: Olje- och väderbeständigt NBR/PVC, svart, slätt. Temperaturområde: -25 C till +65 C. Elektriska egenskaper: Ledande innertub R <10 6 Ω/längd. Standard/godkännande: EN 1360 typ 1. Kan också erhållas i grönt eller rött utförande. Finns även i 20-, 80- och 120-meters längder. Art. nr.: Id Gods- Yd Arbets- Spräng- Böjnings- Vikt Längd tjocklek tryck tryck radie mm mm mm bar bar mm kg/m m ,0 4,5 25, , ,0 6,0 31, , ,0 6,0 37, ,73 40 Oljeslang POLYOIL Högtrycksslang för transport av petroleumprodukter. Lågtryckshydraulik för oljeretur. Används även för lätta och tunga derivat, kemikalier och antifrostmedel, oljebemängd tryckluft, industrialkalier och saltvatten. Bra åldrings-, väder och ozonbeständighet. Bra beständighet mot tryck. Speciellt konstruerad för att tåla petroleumprodukter med en aromathalt < 50 %. Elastiskt ledande innergummi. Innertub: Oljebeständigt NBR, svart, slät. Armering: Syntetisk textil. Yttergummi: Olje- och väderbeständigt CR, svart, slätt. Temperaturområde: -30 C till +100 C. Elektriska egenskaper: Ledande innertub R <10 6 Ω/m. Finns även i 20- och 100-meters längder. Art. nr.: Id Gods- Yd Arbets- Spräng- Böjnings- Vikt Längd tjocklek tryck tryck radie mm mm mm bar bar mm kg/m m ,0 3,50 13, , ,0 3,50 15, , ,0 3,50 17, , ,0 4,00 21, , ,0 4,25 24, , ,0 4,50 28, , ,0 5,00 35, ,

72 Gummiduk Slang och gummimattor Oljeslang HYDRO K Allroundslang för industriellt bruk: för diesel, mineraloljor och fetter med aromathalt 50%. returslang i hydraulsystem och för farmaraggregat. havsvatten (motorkylning) och utspädda lösningar. för olja, vatten, tryckluft, fett etc. Flexibel slang med goda åldringsegenskaper. Mycket hög beständighet mot petroleumprodukter. God köldflexibilitet. Elektriskt ledande innertub. Innertub: Olje- och bensinbeständigt NBR/PVC, svart, slät. Armering: Syntetisk textil, flätad. Yttergummi: Olje- och väderbeständigt SBR/NBR, svart, slät. Temperaturområde: 6-25 mm: -25 C till +100 C mm: -30 C till +80 C. Finns även i 20-, 80- och 120-meters längder. Art. nr.: Id Gods- Yd Arbets- Spräng- Böjnings- Vikt Längd tjocklek tryck tryck radie mm mm mm bar bar mm kg/m m ,0 3,50 13, , ,0 3,50 15, , ,0 3,50 17, , ,0 3,75 20, , ,0 4,00 24, , ,0 4,20 27, , ,0 5,00 35, ,68 40 Oljeslang FUEL TEK 2400 BC Högklassig tryckslang för transport av oljebaserade ämnen. Passar t ex för bensin, diesel- och brännolja eller oljeblandat vatten. Innertub: Bensin- och oljebeständig NBR, svart, slät. Armering: Syntetisk textil. Yttergummi: Väderbeständig och slitstark CR, svart, elledande, slät vävmönstrad yta, självslocknande. Temperaturområde: -30 C till +100 C Slangen uppfyller krav enligt EN och enligt TRbF 131/2 för slangar av Ω -typ. Slangens resistans <10 6 Ω och volymresistans <10 9 Ω. Art.nr: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,0 4,0 16, , ,0 4,0 18, , ,0 5,0 23, , ,0 5,0 26, , ,0 5,5 30, , ,0 5,0 35, , ,0 6,5 45, , ,0 7,0 54, , ,0 6,5 58, , ,0 7,0 64, , ,0 6,0 75, ,

73 Bensinslang HYDRO ECO För petroleumprodukter med en aromathalt på max 50% (bly och blyfri bensin, och diesel). Som returslang i hydraulsystem för olja och fetter. För tryckluft och vissa andra gaser (oljeångor). Avluftningsslang för bensintankar. Flexibel vid låga och höga temperaturer. Bra böjningsegenskaper. Slit- och väderbeständig. Innertub: Bensinbeständigt NBR/PVC, svart, slät. Armering: Syntetisk textil. Yttergummi: Olje- och väderbeständigt NBR/PVC, svart, slätt. Temperaturområde: -30 C till +100 C. Andra längder eller förpackningar efter förfrågan. Min. kvantitet = m. Art. nr.: Id Gods- Yd Arbets- Spräng- Böjnings- Vikt Längd tjocklek tryck tryck radie mm mm mm bar bar mm kg/m m ,0 2,25 7, , ,0 3,50 11, , ,0 3,5 12, , ,0 3,0 12, , ,0 3,00 13, , ,0 3,00 14, , ,0 3,50 17, ,20 15 Lågtrycksslang PVC OL 2008 För transport av vatten, olja och luft. Oarmerad slang för låga tryck. Livsmedelskvalitet. Innertub: PVC, transparent, slät. Ytterhölje: PVC, transparent, slätt. Temperaturområde: -10 C till +60 C. Art. nr.: Id Gods- Yd Längd tjocklek mm mm mm m ,0 1,0 5, ,0 1,0 6, ,0 1,5 7, ,0 1,0 7, ,0 1,5 8, ,0 2,0 9, ,0 1,5 9, ,0 2,0 10, ,0 1,5 10, ,0 1,5 11, ,0 2,0 12, ,0 2,0 13, ,0 2,0 14, ,0 3,0 16,0 50 Art. nr.: Id Gods- Yd Längd tjocklek mm mm mm m ,0 2,0 16, ,0 3,0 18, ,0 2,0 18, ,0 2,0 19, ,0 2,5 21, ,0 3,5 26, ,0 2,0 24, ,0 3,0 26, ,0 3,0 31, ,0 4,0 33, ,0 4,0 38, ,0 5,0 42, ,0 5,0 48, ,0 5,0 60,

74 Gummiduk Slang och gummimattor Transportslang BE 2008 K För transport av bensin och oljor samt kemikalier. Bensin- och oljebeständig slang. God resistens mot de flesta syror och kemikalier. Oarmerad slang för låga tryck. Tub: Bensinbeständig PVC, transparent blåtonad, slät. Temperaturområde: -10 C till +60 C. Elektriska egenskaper: Ledande innertub R <10 6 Ω/m. Förpackad i dispenserkartong. Art. nr.: Id Godstjocklek Yd Längd mm mm mm m ,0 1,0 5, ,0 1,0 6, ,0 1,5 7, ,0 1,5 8, ,0 1,5 9, ,0 1,5 10, ,0 1,5 11, ,0 1,5 12, ,0 2,0 13, ,0 2,0 14, ,0 2,0 16, ,0 2,5 19, ,0 3,5 26, ,0 4,0 33,0 25 Bränsleslang BE 1000 Bränsle- och vakuumslang för motorrumsinstallationer, utombordsmotorer, mopeder etc. samt för vindrutespolare. Mycket flexibel, oarmerad. Bensinbeständig (För bensin under tryck användes HYDRO ECO). Väderbeständig. Tub: Bensin- och väderbeständigt NBR, svart, slät. Temperaturområde: -20 C till +80 C. Levereras på pappbobiner med 25 m. Andra dimensioner och längder kan erhållas. Art. nr.: Id Gods- Yd Vikt Längd tjocklek mm mm mm kg/m m ,0 2,00 7,0 0, ,0 2,00 8,0 0, ,0 2,25 9,5 0,

75 Båtbränsleslang ISO 7840 A1 Flambeständig båtbränsleslang tillverkad i enlighet med CEN kraven för fritidsbåtar. Uppfyller även SAEJ 1527 B1. Följer de högsta kraven för permabilitet, Certifierad av International Maritime Certification Institute. Innertub: NBR, svart, slät. Armering: Syntetisk textil. Spiral: ID > 25mm har stålspiral Yttergummi: CR, svart, slätt för ID 25mm, fint vävmönstrat för ID > 25mm. Temperaturområde: -30 C till +100 C. Art. nr.: Id Gods- Yd Arbets- Spräng- Böjnings- Vikt Längd tjocklek tryck tryck radie mm mm mm bar bar mm kg/m m ,3 4,10 14, , ,0 4,00 16, , ,0 4,25 18, , ,5 4,25 21, , ,0 4,50 25, , ,0 4,75 28, , ,0 5,00 35, , ,0 7,75 55, , ,0 8,00 66, ,

76 Gummiduk Slang och gummimattor Tankbilsslang VOLUDEC (OL 15060) Används som leveransslang för upprullare på tankbilar för bensin och hushållsbränslen t ex eldningsolja och dieselolja. Lätt, flexibel och god slitagebeständighet. Inbyggd avledarvajer. Kan levereras med olika typer av kopplingar som bl a pressmonterade bronskopplingar, aluminium mm och/eller anti-kinkspiraler. Varje kopplad slangledning provtrycks och levereras med provtryckningscertifikat enligt EN Innertub: Olje- och bensinbeständigt NBR/PVC, svart, slät. Armering: Syntetisk textil, flätad. Yttergummi: Olje- och väderbeständigt NBR/PVC, svart, vävmönstrat. Temperaturområde: -30 C till +80 C. Elektriska egenskaper: Inbyggd avledarvajer. Standard och godkännande: EN 1360 typ 1. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,0 6,50 45, , ,0 6,50 48, , ,0 7,25 52, , ,0 7,25 54, , ,0 7,25 64, ,56 40 Tankbilsslang TRELLOIL D Allroundslang speciellt konstruerad för bensin, olja och andra petrokemiska applikationer med en aromhalt upp till 50%. Flexibel slang med goda åldringsegenskaper. Mycket hög beständighet mot petroleumprodukter. God köldflexibilitet. Inbyggd avledarvajer. Innertub: Olje- och bensinbeständigt NBR, svart, slät. Armering: Syntetisk textil,. Yttergummi: Olje- och väderbeständigt SBR/NBR, svart, vävmönstrat. Temperaturområde: -30 C till +80 C. Elektriska egenskaper: Inbyggd avledarvajer. Art. nr.: Id Gods- Yd Arbets- Spräng- Böjnings- Vikt Längd tjocklek tryck tryck radie mm mm mm bar bar mm kg/m m ,0 5,50 43, , ,0 6,00 50, , ,0 7,00 59, , ,0 7,00 64, , ,0 7,00 77, , ,0 7,50 90, , ,0 7,50 115, ,

77 Tankbilsslang NTH Sug- och tryckslang för petroleumprodukter med aromhalt upp till 50% inom alla industrier. Används även som leveransslang på tankbilar för olje- och bensinlevernaser.. Lätt och flexibel. God väderbeständighet. Goda köldegenskaper. Temperaturområde: -30 C till +80 C. Elektriska egenskaper: Ledande innertub R <10 6 Ω/lg. Standard och godkännande: EN 1761 typ SD. Finns även i 20-meters längder. Innertub: Olje- och bensinbeständigt NBR, svart, slät. Armering: Flätad syntetisk textil, stålspiral. Yttergummi: Olje- och väderbeständigt NBR/PVC, svart, vävmönstrat. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Max. vakuum Böjningsradie Vikt Längd mm mm mm bar bar bar mm kg/m m ,0 6,0 31, , , ,0 6,0 37, , , ,0 6,0 44, , , ,0 6,5 51, , , ,0 8,0 66, , , ,0 8,0 79, , , ,0 8,0 91, , , ,0 8,0 116, , ,12 40 Oljeslang FUEL TEK 2410 BC Smidigt sug- och tryckslang för transport av oljebaserade ämnen. Passar t ex för lossning och påfyllning av cisterner och tank- och lastfartyg. Innertub: NBR, svart, antistatisk, beständigt mot olja och bränsle. Armering: Syntetisk textil och galvaniserad stålspiral. Yttergummi: Svart CR, eledande, väderbeständig och slitstark, slät vävmönstrad yta, självlocknande Temperaturområde: -30 C till +100 C Elektriska egenskaper: Slangens resistans <10 6 Ω och volymresistans <10 9 Ω. Standard och godkännande: EN och enligt TRbF 131/2 för slangar av Ω -typ. Art.nr: Id Gods- Yd Arbets- Spräng- Max vakuum Böjningsradie Vikt Längd tjocklek tryck tryck mm mm mm bar bar bar mm kg/m m ,0 5,5 27, ,9 50 0, ,0 5,5 30, ,9 75 0, ,0 5,5 36, ,9 90 0, ,0 5,5 43, , , ,0 5,5 49, , , ,0 5,5 51, , , ,0 5,5 61, , , ,0 5,5 74, , , ,0 5,5 90, , , ,0 6,5 115, , ,

78 Gummiduk Slang och gummimattor Tankbilsslang PUMPADUKT D Används som tankbilsslang och bunkringsslang för både on- och offshore, lastning av petroleumprodukter, olja och bensin med aromhalt upp till 50%. Även för lastning och lossning av järnvägsvagnar, tanknig av båtar mm. Mycket robust och flexibel. Slitstarkt yttergummi med utmärkt olje- och väderbeständighet. Ledande innergummi. Uppfyller internationella standarder. Innertub: Olje- och bensinbeständigt NBR, svart, slät. Armering: Syntetisk textil. Yttergummi: Olje- och väderbeständigt CR, svart, vävmönstrat. Temperaturområde: -40 C till +100 C. Elektriska egenskaper: Ledande innertub R <10 6 Ω/lg. Standard och godkännande: EN 1761, EN Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,0 6,0 31, , ,0 6,0 37, , ,0 6,0 44, , ,0 6,5 51, , ,0 7,0 54, , ,0 8,0 66, , ,0 8,0 79, , ,0 8,0 81, , ,0 8,0 91, , ,0 8,0 96, , ,0 8,0 116, ,60 40 Tankbilsslang PUMPADUKT S Används som tankbilsslang och bunkringsslang för både on- och offshore, lastning av petroleumprodukter, olja och bensin med aromhalt upp till 50%. Även för lastning och lossning av järnvägsvagnar, tanknig av båtar mm. Robust och flexibel. Slitstarkt yttergummi med utmärkt olje- och väderbeständighet. Ledande innergummi, stålspiralen kan anslutas till kopplingarna. Innertub: Olje- och bensinbeständigt NBR, svart, slät. Armering: Syntetisk textil, stålspiral. Yttergummi: Olje- och väderbeständigt CR, svart, vävmönstrat. Temperaturområde: -40 C till +100 C. Elektriska egenskaper: Ledande innertub R <10 6 Ω/lg. Standard och godkännande: EN 1761, EN Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,0 6,5 51, , ,0 8,0 66, , ,0 8,0 91, , ,0 8,0 116, ,

79 Tankbilsslang PUMPADUKT L Korrugerad sug- och tryckslang för petroleumprodukter, olja och bensin med aromhalt upp till 50%. Lämplig för tankbilsleveranser och lastning och lossning vid depåer. Lätt och flexibel. Innertub: Olje- och bensinbeständigt NBR, svart, slät. Armering: Syntetisk textil med inbäddad stålspiral. Yttergummi: Olje- och väderbeständigt NBR/PVC, svart, korrugerat, vävmönstrat. Temperaturområde: -40 C till +100 C. Elektriska egenskaper: Ledande innertub R <10 6 Ω/lg. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,0 8,0 91, ,00 40 Tankbilsslang HYDROKLER Sug- och tryckslang för petroleumprodukter med aromhalt upp till 100%. Används som leveransslang från/till tankbilar, järnvägstransport och även i fasta installationer inom petroleumindustrin. Mycket smidig och flexibel. Lätthanterlig även vid låga temperaturer. Elektrisk avledningn via stålspiralerna. Innerspiral: Galvaniserat stål. Film: Polypropylen, rött utvändigt. Temperaturområde: -40 C till +100 C. Elektriska egenskaper: Ledande via stålspiral R <10 6 Ω/lg. Standard och godkännande: BS 5842 Art.nr: Id Yd Arbets- Spräng- Max Böjnings- Vikt Längd tryck tryck vakuum radie mm mm bar bar bar mm kg/m m ,0 52, ,9 65 1, ,0 61, ,9 90 1, ,0 78, , , ,0 93, , , ,0 117, , ,

80 Gummiduk Slang och gummimattor Flygbränsleslang AEROKLER Markpåfyllning av flygplan med fotogen eller aromhalt 50%. Godkänd av de stora oljebolagen som hanterar flygplanstankning. Special innergummi som minimerar genomtränglighet och som inte förorenar bränslet. Levereras kopplad på begäran med godkända kopplingar. Varje fabriksmonterad slang provtrycks enligt EN1361 och levereras med provningscertifikat. Lätt, flexibel och slitagebeständig. Innertub: Flygbränslebeständig NBR, svart, slät. Armering: Syntetisk textil. Yttergummi: Olje- och väderbeständigt CR, svart, vävmönstrat. Temperaturområde: -40 C till +100 C. Elektriska egenskaper: Semi-ledande yttergummi, 10 3 Ω/lg < R <10 6 Ω/lg. Standard och godkännande: API 1529:1998/C, EN 1361:2004/C. Finns även i 20- och 30-meters längder. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Max. vakuum Böjningsradie Vikt Längd mm mm mm bar bar bar mm kg/m m ,0 6,00 31, , , ,0 6,25 37, , , ,0 6,25 44, , , ,0 6,50 51, , , ,0 8,00 66, , , ,0 8,00 80, , , ,0 8,00 91, , ,0 8,00 122, ,

81 Asfalts-/ Bitumenslang MACADAM 200 För lastning/lossning av varm asfalt/bitumen upp till 200 C. Sug och utsläpp av andra heta oljeprodukter upp till 110 C (temporärt upp till 140 C), med aromatiskt innehåll upp till 50%. Yttergummi: Väder och nötningsbeständigt NBR, svart, vävmönstrat. Temperaturområde: -40 C till +200 C. Standard och godkännande: EN 13482:2001 type 1 klassb. Inner- och yttertub av gummi som är resistent mot varma oljeprodukter. Slät innertub så att bitumen rinner lätt genom slangen. Enkel hantering tack vare slätt yttergummi. Låg vikt och lätthanterlig. Innertub: Bitumenresistent NBR, svart, slät. Armering: Syntetisk textil med inbäddad stålspiral. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Böjningsradie Vikt Längd mm mm mm bar bar mm kg/m m ,0 8,0 66, , ,0 8,0 66, , ,0 9,0 81, , ,0 9,0 92, , ,0 9,0 92, , ,0 9,5 119, ,

82 Gummiduk Slang och gummimattor Lågtrycksslang DIN 1TE Textilarmerad slang för hydraulikapplikationer. Tömning under tryck av hydrauliska vätskor, bränsle, smörjmedel, luft och vatten. Lätt. Flexibel. Vibrationsdämpande. Yttergummit är beständigt mot olja och smörjmedel. Innertub: Oljebeständigt NBR, svart, slät. Armering: Textil, flätad. Yttergummi: Olje- och väderbeständigt CR, svart, slätt. Temperaturområde: Hydraulvätskor: -40 C till +100 C. Vattenhaltiga vätskor: -40 C till +70 C. Vatten: 0 C till +70 C. Standard/godkännande: DIN TE EN 854 1TE. Art. nr.: Id Gods- Yd Arbets- Spräng- Böjnings- Vikt Längd tjocklek tryck tryck radie mm mm mm bar bar mm kg/m m ,4 3,0 12, , ,5 3,0 15, , ,7 3,0 18, , ,0 3,5 26, , ,4 4,0 33, ,45 40 Lågtrycksslang DIN 2TE Textilarmerad slang för hydraulikapplikationer. Tömning under tryck av hydrauliska vätskor, bränsle, smörjmedel, luft och vatten. Lätt. Flexibel. Vibrationsdämpande. Yttergummit är beständigt mot olja och smörjmedel. Innertub: Oljebeständigt NBR/SBR, svart, slät. Armering: Textil, flätad. Yttergummi: Olje- och väderbeständigt CR/SBR, svart, slätt. Temperaturområde: Hydraulvätskor: -40 C till +100 C. Vattenhaltiga vätskor: -40 C till +70 C. Vatten: 0 C till +70 C. Standard/godkännande: DIN TE EN 854 2TE. Art. nr.: Id Gods- Yd Arbets- Spräng- Böjnings- Vikt Längd tjocklek tryck tryck radie mm mm mm bar bar mm kg/m m ,8 3,5 11, , ,4 3,5 13, , ,9 3,5 14, , ,5 3,5 16, , ,7 3,5 19, , ,0 4,0 27, , ,4 4,5 34, , ,0 4,5 41, ,

83 Lågtrycksslang DIN 3TE Textilarmerad slang för hydraulikapplikationer. Tömning under tryck av hydrauliska vätskor, bränsle, smörjmedel, luft och vatten. Smidig. Flexibel. Vibrationsdämpande. Yttergummit är beständigt mot olja och smörjmedel. Innertub: Oljebeständigt NBR/SBR, svart, slät. Armering: Två textillager, flätad. Yttergummi: Olje- och väderbeständigt CR/SBR, svart, slätt. Temperaturområde: Hydraulvätskor: -40 C till +100 C. Vattenhaltiga vätskor: -40 C till +70 C. Vatten: 0 C till +70 C. Standard/godkännande: DIN TE, EN 854 3TE. Art. nr.: Id Gods- Yd Arbets- Spräng- Böjnings- Vikt Längd tjocklek tryck tryck radie mm mm mm bar bar mm kg/m m ,9 4,50 16, , ,5 4,50 18, , ,7 4,50 21, , ,9 5,00 25, , ,0 5,00 29, , ,4 5,25 35, , ,0 5,15 42, , ,1 5,75 49, , ,8 5,75 62, ,

84 Gummiduk Slang och gummimattor Kemikalieslang CHEMIKLER EPDM Sug- och tryckslang för måttligt korrosiva kemikalier; ketoner, alkoholer och syror. För lossning av tankbilar, tankvagnar och lastfartyg och stationära installationer i kemiska anläggningar. Mycket god korrosions- och slitbeständighet. Mycket god mekanisk hållfasthet. God böjningsradie och flexibilitet. Slät innertub, klarar rengöring med ånga i 130 C under 30 minuter. Innertub: Kemikaliebeständigt EPDM, svart, slät. Armering: Syntetisk textil, flätad. Spiral: Stål. Yttergummi: Kemikalie- och väderbeständigt EPDM, svart, vävmönstrat. Temperaturområde: -40 C till +100 C. Elektriska egenskaper: Ledande R <10 6 Ω/lg. Standard/godkännande: EN Har kontrollerats av INERIS för användning i alla ATEXområden. Kemikalietabell kan erhållas på begäran. CHEMIKLER EPDM kan även tillverkas utan spiral. Finns även i 20-meters längder. Kopplingar/Tillbehör Specialkopplingar kan erhållas. Kontakta oss för information om de bästa kopplingslösningarna. Art. nr.: Id Gods- Yd Arbets- Spräng- Max Böjnings- Vikt Längd tjocklek tryck tryck vakuum radie mm mm mm bar bar bar mm kg/m m ,0 6,00 37, , , ,0 6,00 44, , , ,0 6,50 51, , , ,0 8,00 66, , , ,0 8,00 79, , , ,0 8,00 91, , , ,0 8,00 116, , ,07 40 Kemikalieslang CHEMO-TEK 2710 BC Sug- och tryckslang som utvecklats speciellt för att klara kvalitetskraven enligt kemisk industri. Slangen uppfyller krav enligt EN standard och är lämplig för transport av olika kemikalier. Slangens driftstid är beroende av kemikaliets koncentration och brukstemperatur, som alltid måste kontrolleras före användning. Innertub: EPDM, svart, kemikaliebeständig, slät. Armering: Syntetisk textil och stålspiral. Yttergummi: EPDM, svart, slät. Temperaturområde: -40 C till +90 C (kortvarig tvättning med ånga +120 C). Elektriska egenskaper: In- och utvändigt elledande. Art. nr.: Id Gods- Yd Arbets- Spräng- Max Böjnings- Vikt Längd tjocklek tryck tryck vakuum radie mm mm mm bar bar bar mm kg/m m ,0 6,0 31, , , ,0 6,0 37, , , ,0 6,5 66, , , ,0 8,0 79, , , ,0 8,0 92, , ,

85 Kemikalieslang CHEMIKLER-D EPDM Sug- och tryckslang för måttligt korrosiva kemikalier; ketoner, alkoholer och syror. För lossning av tankbilar, tankvagnar och lastfartyg och stationära installationer i kemiska anläggningar. Mycket god korrosions- och slitbeständighet. Mycket god mekanisk hållfasthet. God böjningsradie och flexibilitet. Slät innertub, klarar rengöring med ånga i 130 C under 30 minuter. Innertub: Kemikaliebeständigt EPDM, svart, slät. Armering: Syntetisk textil, flätad. Yttergummi: Kemikalie- och väderbeständigt EPDM, svart, vävmönstrat. Temperaturområde: -40 C till +100 C. Elektriska egenskaper: Ledande R <10 6 Ω/lg. Standard/godkännande: EN Finns även i 20-meters längder. Kopplingar/Tillbehör De elektriska egenskaperna hos slangen gör att den är säker att användas i ATEX-miljöer, Specialkopplingar kan erhållas. Kontakta oss för information om de bästa kopplingslösningarna. Art. nr.: Id Gods- Yd Arbets- Spräng- Böjnings- Vikt Längd tjocklek tryck tryck radie mm mm mm bar bar mm kg/m m ,0 6,00 37, , ,0 6,00 44, , ,0 8,00 66, , ,0 8,00 91, ,

86 Gummiduk Slang och gummimattor Kemikalieslang CHEMIKLER UPE Sug- och tryckslang för flertalet korrosiva kemikalier: starkt frätande syror, högaromatiska lösningar, klorerade och oxiderande lösningar, aromatiska kolväten etc. För installationer på tankbilar och tankvagnar samt för lastkajer och stationära installationer i kemiska anläggningar. En allsidig slang som kan användas till de flesta kemikalier. Mycket god mekanisk hållfasthet. God böjningsradie. Slät innertub för att underlätta tvättning (klarar upp till +140 C under 30 minuter). Mycket goda egenskaper mot åldrande, atmosfäriska förhållanden och ozon. Optimalt beständig mot avnötning och kemikalier. Innertub: Ultrahög molekylär polyetylen, UPE, svart, slät. Armering: Syntetisk textil, flätad. Spiral: Stål. Yttergummi: Kemikalie- och väderbeständigt EPDM, svart, vävmönstrat. Temperaturområde: -40 C till +100 C. Elektriska egenskaper: Ledande och ledande yttergummi och UPE innertub R <10 6 Ω/m. Standard/godkännande: EN Denna slang har kontrollerats av INERIS för användning i alla ATEX-områden. Kemikalietabell kan erhållas på begäran. CHEMIKLER UPE ersätter CHEMIKLER PEX. UPE är mer flexibel och har bättre beständighet mot höga temperaturer. Finns även i 20-meters längder. Kopplingar/Tillbehör Specialkopplingar kan erhållas. Kontakta oss för ytterligare information om optimala kopplingslösningar. Art. nr.: Id Gods- Yd Arbets- Spräng- Max Böjnings- Vikt Längd tjocklek tryck tryck vakuum radie mm mm mm bar bar bar mm kg/m m ,0 6,00 31, , , ,0 6,00 37, , , ,0 6,00 44, , , ,0 6,50 51, , , ,0 8,00 61, , , ,0 8,00 81, , , ,0 8,00 91, , , ,0 8,00 116, , ,

87 Kemikalieslang MULTI-TEK 2810 BC Sug- och tryckslang som utvecklats specielt för att klara kvalitetskraven enligt kemi- och övrig processindustri. Slangen uppfyller krav enligt EN standard och tål ca 98% av generella industrikemikalier. Innertub: UPE, svart, slät. Armering: Syntetisk textil och stålspiral. Yttergummi: EPDM, svart, slät. Temperaturområde: -35 C till +100 C (kortvarig tvättning med ånga +130 C). Elektriska egenskaper: In- och utvändigt elledande. Art. nr.: Id Gods- Yd Arbets- Spräng- Max Böjnings- Vikt Längd tjocklek tryck tryck vakuum radie mm mm mm bar bar bar mm kg/m m ,0 6,0 37, , , ,0 6,0 44, , , ,0 6,0 51, , , ,0 6,0 53, , , ,0 6,5 66, , , ,0 8,0 91, , , ,0 8,0 92, , , ,0 8,0 116, , , ,0 8,0 118, , ,00 40 Kemikalieslang MULTI-TEK 2800 BC Tryckslang för kemikalier, tål ca 98% av allmänna industrikemikalier. Slangen uppfyller krav enligt EN standard. Innertub: UHMWPE-film (Ultra High Moluclear Weight Polyethylene). Armering: Syntetisk textil. Yttergummi: EPDM, svart, slät. Temperaturområde: -35 C till +100 C. Elektriska egenskaper: In- och utvändigt elledande, resistans <10 6 Ω/slang. Art. nr.: Id Gods- Yd Arbets- Spräng- Böjnings- Vikt Längd tjocklek tryck tryck radie mm mm mm bar bar mm kg/m m ,0 6,0 25, , ,0 6,0 31, , ,0 6,0 37, , ,0 6,0 44, , ,0 6,5 51, , ,0 8,0 66, ,

88 Gummiduk Slang och gummimattor Kemikalieslang CHEMIKLER FEP Sug- och tryckslang för korrosiva kemikalier: bränsle, lösningsmedel och olja. För installationer på tankbilar och tankvagnar samt för lastkajer och stationära installationer i kemiska anläggningar, läkemedelsindustrin m m. Tål höga kemikaliekoncentrationer. Bra beständighet mot höga temperaturer. Innertuben missfärgar eller förorenar ej mediet. Slät innertub för maximalt flöde och underlättad renspolning (med ånga upp till 150 C). Antistatiskt yttergummi. God böjningsradie. Kemikalie- och avnötningsbeständigt yttergummi. Innertub: Kemikaliebeständig FEP (tetraflouroetylenpropen), vit, slät. Armering: Syntetisk textil, flätad. Spiral: Stål. Yttergummi: Kemikalie- och väderbeständigt EPDM, svart, vävmönstrat. Temperaturområde: -40 C till +150 C. Elektriska egenskaper: Inbyggda ledningar R <10 6 Ω/lg och ledande yttergummi. Standard/godkännande: DIN 2823 EN Tål alla kemikalier med några få undantag, även vid förhöjd temperatur. Kemikalietabell kan erhållas på begäran. Finns även i 20-meters längder. Kopplingar/Tillbehör Specialkopplingar kan erhållas på förfrågan. Kontakta oss för information om de optimala kopplingslösningarna. Art. nr.: Id Gods- Yd Arbets- Spräng- Max. Böjnings- Vikt Längd tjocklek tryck tryck vakuum radie mm mm mm bar bar bar mm kg/m m ,0 6,50 31, , , ,0 6,50 37, , , ,0 6,50 44, , , ,0 6,50 51, , , ,0 7,75 66, , , ,0 8,25 91, , ,

89 Kemikalieslang PHARMAKLER UPE Sug- och tryckslang för lastning och lossning vid lastkajer, även i mobila som fasta installationer inom kosmetika- och läkemedelsindustrin. Även lämplig för livsmedel och vissa kemikalier som bränsle, lösningsmedel, oljor mm. Icke färgande innergummi, som uppfyller FDA och USP klass VI krav. Slät innertub för optimalt flöde och lättrengörlighet (med ånga upp till 150 C). Utmärkta böjningsegenskaper. Icke färgande ozon-, åldrings- och väderbeständigt yttergummi. Utmärkt kemikalieresistent och slitagebeständigt yttergummi. Innertub: UPE (ultrahög molekylär polyetylen), vit, slät. Armering: Syntetisk textil, stålspiral. Yttergummi: Kemikalie- och väderbeständigt EPDM, grön, vävmönstrat. Temperaturområde: -40 C till +100 C. Elektriska egenskaper: Inbyggd avledarvajer. Finns även i 20-meters längder. Kopplingar/Tillbehör Special utvecklade kopplingar kan erhållas. Kontakta oss för information om de bästa kopplingslösningarna. Art. nr.: Id Gods- Yd Arbets- Spräng- Max Böjnings- Vikt Längd tjocklek tryck tryck vakuum radie mm mm mm bar bar bar mm kg/m m ,0 6,00 37, ,9 60 0, ,0 6,00 44, ,9 85 1, ,0 6,50 51, , , ,0 7,75 65, , , ,0 8,00 91, , ,

90 Gummiduk Slang och gummimattor Kemikalieslang POLYKLER Sug- och tryckslang för ett stort antal olika aggresiva och korrosiva kemikalier, kemikalieavfall och alla petroleumprodukter med ett aromatiskt innehåll upp till 100%. Används som leveransslang till/från tankbilar, järnvägstransport och även i fasta installationer inom kemikalie- och petroleumindustrin. Polypropenbelagd innerspiral. Mycket smidig och flexibel. Lätthanterlig även vid låga temperaturer. Elektrisk avledning via stålspiralerna. Innerspriral: Polypropylenbelagt stål. Film: Polypropylen, svart utvändig. Ytterspiral: Galvaniserat stål. Temperaturområde: -40 C till +100 C. Elektriska egenskaper: Elektriskt ledande via stålspiralerna, R <10 6 Ω/m. Standard och godhännande: BS Anpassade och kopplade längder kan erhållas mot förfrågan. Art. nr.: Id Yd Arbets- Spräng- Max Böjnings- Vikt Längd tryck tryck vakuum radie mm mm bar bar bar mm kg/m m ,0 36, ,9 60 0, ,0 43, ,9 60 1, ,0 52, ,9 65 1, ,0 63, ,9 90 1, ,0 78, , , ,0 93, , , ,0 117, , ,70 30 Kemikalieslang SOLVYKLER Tryckslang för ester, keton och alkoholbaserade färger och flertalet kemikalier. Yttergummit är beständigt mot stänk av korrosiva kemikalier. Silikonfri. Slangen förblir flexibel inom ett brett temperaturområde. Antistatisk innertub. Innertub: Kemikaliebeständigt EPDM, svart, slät. Armering: Syntetisk textil. Yttergummi: Kemikalie- och väderbeständigt EPDM, olivgrönt, slätt. Temperaturområde: -30 C till +100 C. Elektriska egenskaper: Ledande innertub R <10 6 Ω/m. Finns även i 20-, 80- och 120-meters längder. Art. nr.: Id Gods- Yd Arbets- Spräng- Böjnings- Vikt Längd tjocklek tryck tryck radie mm mm mm bar bar mm kg/m m ,0 3,3 12, , ,0 3,5 15, , ,0 3,5 16, , ,0 4,0 18, , ,0 4,0 21, , ,0 4,0 24, , ,0 4,5 29, , ,0 4,5 34, ,

91 Avgasutsugslang AG 1000 LT För utsugning av motorfordonsavgaser och andra heta rökgaser. För alla typer av takupprullare och takbaserade upphängningsanordningar. Extremt flexibel. Låg vikt. Lämplig som arbetsslang. Slät insida för mindre friktion. Kan sammankopplas genom att man skruvar ihop slanglängderna. Innertub: Värmebeständig, gummerad väv, EPDM/polyester, svart. Spiral: EPDM-belagd stål. Yttergummi: Extern gummerad spiral, svart. Temperaturområde: -40 C till +150 C. Art. nr.: Id Gods- Max Böjnings- Vikt Längd tjocklek vakuum radie mm mm bar mm kg/m m ,0 1,0 0, , ,0 1,0 0, , ,0 1,0 0, , ,0 1,0 0, ,10 10 Avgasutsugslang AG 1000 HT För utsugning av motorfordonsavgaser och andra heta rökgaser. För alla typer av takupprullare och takbaserade upphängningsanordningar. Extremt låg vikt och flexibilitet gör slangen speciellt lämplig för manuell hantering. Polyesterspiralen i AG 1000 HT gör att slangen återfår sin form efter att ha blivit överkörd. AG 1000 HT passar vid höga temperaturer och för upprullare. Slanglängderna kan sammankopplas genom att de skruvas samman. Innertub: Värmebeständig, gummerad väv, EPDM/polyester, svart. Spiral: EPDM-belagd polyester. Yttergummi: Extern gummerad spiral, svart. Temperaturområde: -40 C till +180 C. Paketerad i kartong. Art. nr.: Id Gods- Max Böjnings- Vikt Längd tjocklek vakuum radie mm mm bar mm kg/m m ,0 1,0 0, , ,0 1,0 0, , ,0 1,0 0, , ,0 1,0 0, , ,0 1,0 0, , ,0 1,0 0, , ,0 1,0 0, ,

92 Gummiduk Slang och gummimattor Avgasutsugslang VENT-PA Lätt, hoprullbar avgasslang, som även kan användas som ventilationsslang. Innertub: EPDM-gummerad väv, svart. Spiral: EPDM-belagd polyesterspiral. Temperaturområde: -40 C till +160 C (tillfälligt +180 C). Art. nr.: Id Gods- Max Böjnings- Vikt Längd tjocklek vakuum radie mm mm bar mm kg/m m ,0 1,0 0,1 40 0, ,0 1,0 0,1 50 0, ,0 1,0 0,1 60 0, ,0 1,0 0,1 70 0, ,0 1,0 0, , ,0 1,0 0, ,60 10 Våtavgasslang MARINE W Avgasslang i vattenkylssystem för båtar. Slangen uppfyller krav enligt SAE J2006 R2 standard. Innertub: EPDM, svart, slät. Armering: Syntetisk textil och stålspiral Yttergummi: EPDM, svart, id19-55mm slät yta, id mm korrugerad yta. Temperaturområde: -30 C till +120 C. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Max vakuum Böjningsradie Vikt Längd mm mm mm bar bar bar mm kg/m m ,0 6,0 31, ,6 50 0, ,0 6,0 37, ,6 60 0, ,0 6,5 45, ,6 90 1, ,0 6,5 51, , , ,0 6,5 53, , , ,0 6,5 58, , , ,0 6,5 63, , , ,0 7,5 72, , , ,0 7,5 78, , , ,0 7,5 91, , , ,0 8,0 106, , , ,0 8,0 118, , , ,0 8,0 143, , , ,0 8,0 168, , ,

93 Våtavgasslang AG 2100 marin, slät För marina motorer, våtavgassystem där motoravgaser blandas med förbrukat kylvatten. Extremt flexibel. Väder och åldringsbeständigt. Flexmax-konstruktion. Slät, robust konstruktion. Innertub: CR, svart, slät. Armering: Syntetisk textil. Yttergummi: CR, vävmönstrad. Spiral: Dubbelspiral. Temperaturområde: -30 C till +100 C. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Max vakuum Böjningsradie Vikt Längd mm mm mm bar bar bar mm kg/m m ,0 5,0 41, ,9 80 0, ,0 5,0 49, ,9 90 1, ,0 5,0 55, , , ,0 6,0 61, , , ,0 6,0 71, , , ,0 6,0 75, , , ,0 6,5 88, , , ,0 6,5 101, , , ,0 6,5 115, , , ,0 6,5 140, , , ,0 6,5 165, , ,02 40 Våtavgasslang AG 2100 marin, korrugerad För marina motorer, våtavgassystem där motoravgaser blandas med förbrukat kylvatten. Extremt flexibel. Låg vikt. Väder och åldringsbeständigt. Korrugerad, användarvänlig. Innertub: CR, svart, slät. Armering: Syntetisk textil. Yttergummi: CR, svart, vävmönstrad, korrugerad. Spiral: Dubbelspiral. Temperaturområde: -30 C till +100 C. Standard/godkännande: Certifierad av DNV i överensstämmande med ISO typ 2, SAE J 2006 typ R2 Nordic Boat Standard MC9. Art. nr.: Id Godstjocklek Yd Arbetstryck Sprängtryck Max. vakuum Böjningsradie Vikt Längd mm mm mm bar bar bar mm kg/m m ,0 5,00 86, , , ,0 5,00 100, , , ,0 5,00 112, , , ,0 5,50 138, , , ,0 5,50 163, , , ,0 6,50 217,0 1,5 5 0, ,

94 Gummiduk Slang och gummimattor Ventilationsslang PVC SVART (VK1000) Utsugning av damm, svetsrök och andra gaser. Lämplig som defrosterslang och allmän ventilationsslang. Används även för kabeluppsamling. Slangen är avsedd för såväl sug- som tryckapplikationer. Dimensionerna 102, 127 och 160 används som takslang vid avgasutsug för garage och bilprovningsanläggningar. Stålspiralen (i dim >51 mm) kan friläggas i båda ändar och anslutas till kopplingarna om ledningsförmåga är önskad. Innertub: PVC, svart. VK 1000 finns även i dimensionerna 250mm, 300mm, 400mm, 450mm och 500mm. Innertub: PVC, svart. Spiral: PVC i dim 20 t o m 51 mm. PVC-belagd stålspiral i dim. 60 t o m 350 mm. Ytterhölje: PVC, svart, korrugerat. Temperaturområde: -10 C till +60 C. Elektriska egenskaper: Icke ledande material. Art. nr.: Id Godstjocklek Arbetstryck Sprängtryck Max vakuum Böjningsradie Vikt Längd mm mm bar bar bar mm kg/m m ,0 0,5 0,4 1,2 0, , ,0 0,5 0,4 1,2 0, , ,0 0,5 0,4 1,2 0, , ,0 0,5 0,4 1,2 0, , ,0 0,5 0,4 1,2 0, , ,0 0,6 0,3 0,9 0, , ,0 0,6 0,3 0,9 0, , ,0 0,6 0,3 0,9 0, , ,0 0,6 0,2 0,6 0, , ,0 0,7 0,2 0,6 0, , ,0 0,7 0,2 0,6 0, , ,0 0,7 0,2 0,6 0, , ,0 0,7 0,2 0,6 0, , ,0 0,7 0,2 0,6 0, ,21 10 Utsugningsslang VK 2000 Utsugning av luft, rök (även frätande), damm och lättare partiklar. Används även som kabelskydd. En flexibel slang i PVC med en kraftig PVC-spiral. Kinkar ej. Innertub: PVC, slät. Spiral: Slagfast PVC. Ytterhölje: PVC, grönt, korrugerat. Temperaturområde: -20 C till +60 C. Elektriska egenskaper: Icke ledande material. Art. nr.: Id Yd Max vakuum Böjningsradie Vikt Färg Längd mm mm bar mm kg/m m ,0 29,0 0, ,10 Grön ,0 36,0 0, ,14 Grön ,0 43,0 0, ,18 Grön ,0 50,0 0, ,25 Grön ,0 55,0 0, ,28 Grön ,0 69,0 0, ,43 Grön ,0 83,0 0, ,55 Grön ,0 97,0 0, ,67 Grön ,0 110,0 0, ,75 Grön ,0 135,0 0, ,10 Grön ,0 161,0 0, ,50 Grön

95 Dammsugarslang Super (GSV) En mycket flexibel, robust slang som har många användningsområden; luft-, damm- och ångutsugning m m. Speciellt lämplig för hushålls- och industridammsugare därför att den är flexibel och har ett attraktivt utseende. Låg vikt. Lätthanterlig. Flerlagerkonstruktion med stålspiral som ger hög flexibilitet. Kinkar inte i snäva böjar, garanterar maximerat flöde. Hög draghållfasthet och mycket smidig tack vare längsgående och spiraliserade armeringstrådar. Konstruerad med dubbla väggar som ger en god nötningsbeständighet. Innertub: PVC, svart, slät. Armering: Axiell och spiraliserad syntetisk textil. Spiral: Stål. Ytterhölje: PVC, transparent. Temperaturområde: 0 C till +80 C. Elektriska egenskaper: Icke ledande material. Spiralen kan friläggas i båda ändar och anslutas till kopplingarna om ledningsförmåga är önskad. Art. nr.: Id Arbets- Max. Böjnings- Vikt Längd tryck vakuum radie mm bar bar mm kg/m m ,0 1,05 0, , ,8 1,00 0, , ,1 0,95 0, , ,8 0,90 0, , ,5 0,80 0, , ,6 0,80 0, ,

96 Gummiduk Slang och gummimattor Utsugningsslang VK 8000 Utsugning av industridamm och rök från t ex träbearbetningsmaskiner och industridammsugare. Ventilations- och luftkonditioneringsanläggningar, kemisk industri samt som kabelskydd. Temperaturområde: -10 C till +60 C. Elektriska egenskaper: Icke ledande material. Mycket flexibel slang, invändigt armerad med PVC-spiral. Kinkar ej. Innertub: PVC. Spiral: PVC, vit. Ytterhölje: PVC, grått, korrugerat. Art. nr.: Id Godstjocklek Yd Max vakuum Böjningsradie Vikt Längd mm mm mm bar mm kg/m m ,0 2,0 29,0 0, , ,0 2,7 37,4 0, , ,0 3,2 44,4 0, , ,0 3,2 46,4 0, , ,0 3,2 51,4 0, , ,0 3,5 57,0 0, , ,0 4,0 73,0 0, , ,0 4,5 84,0 0, , ,0 4,5 99,0 0, , ,0 5,0 110,0 0, , ,0 5,0 120,0 0, , ,0 5,5 136,0 0, , ,0 6,0 162,0 0, , ,0 7,0 214,0 0, , ,0 7,0 264,0 0, ,80 10 Utsugningsslang VK 8500 Utsugning av industridamm i alla industrier. Speciellt lämplig för industridammsugare. Temperaturområde: -20 C till +60 C. Elektriska egenskaper: Icke ledande material. Kraftig, flexibel PVC-slang, armerad med PVC-spiral. Slät invändigt. Kinkar ej. Innertub: PVC, slät. Spiral: PVC, vit. Ytterhölje: PVC, grått, korrugerat. Art. nr.: Id Yd Max vakuum Böjningsradie Vikt Längd mm mm bar mm kg/m m ,0 30,6 0, , ,0 37,6 0, , ,0 45,0 0, , ,0 47,4 0, , ,0 53,0 0, , ,0 59,4 0, , ,0 72,0 0, , ,0 86,4 0, , ,0 114,0 0, ,

97 Hetluftslang NG1M För transport av varm och kall luft, ångor, rök eller icke-nötande damm vid lågt tryck, då maximal flexibilitet önskas. Utmärkt för installationer i trånga utrymmen. Låg vikt. Lätthanterlig. Axiellt hoptryckbar för minskad lageryta. Flexibel vid låga temperaturer. Bra beständighet mot många oljor, fetter, lösningsmedel och förångade industrikemikalier i måttliga koncentrationer. Spiral: Stål. Yttergummi: CR-belagd glasfiberkord, svart. Temperaturområde: -30 C till +125 C (intermittent -55 C till +150 C). OBS: Ej lagervara, min kvant 4m. Art. nr.: Id Arbets- Max. Böjnings- Vikt Längd tryck vakuum radie mm bar bar mm kg/m m ,0 1,4 0, , ,0 1,4 0, , ,0 1,2 0, , ,0 1,1 0, , ,0 1,1 0, , ,0 0,9 0, , ,0 0,9 0, , ,0 0,8 0, , ,0 0,8 0, , ,0 0,5 0, , ,0 0,5 0, ,

98 Gummiduk Slang och gummimattor Hetluftslang NG2M För transport av varm och kall luft, ångor, rök eller ickenötande damm vid lågt tryck, då maximal flexibilitet önskas. Utmärkt för installationer i trånga utrymmen. Låg vikt. Lätthanterlig. Axiellt hoptryckbar för minskad lageryta. Flexibel vid låga temperaturer. Bra beständighet mot många oljor, fetter, lösningsmedel och förångade industrikemikalier i måttliga koncentrationer. Innertub: CR-belagd glasfiberkord, svart, slät. Spiral: Stål. Ytterhölje: CR-belagd glasfiberkord, svart. Temperaturområde: -30 C till +125 C (intermittent -55 C till +150 C). Art. nr.: Id Arbets- Max. Böjnings- Vikt Längd tryck vakuum radie mm bar bar mm kg/m m ,0 2,7 0, , ,0 2,7 0, , ,0 2,7 0, , ,0 2,4 0, , ,0 2,3 0, , ,0 1,9 0, , ,0 1,9 0, , ,0 1,2 0, , ,0 1,2 0, , ,0 0,7 0, , ,0 0,7 0, ,

99 Hetluftsslang SG1M För extremt höga temperaturer, lämplig för transport av luft, rökgas och ångor när hög flexibilitet önskas. Utmärkt i trånga utrymmen där man sätter stort värde på smidighet. Lämplig i kemikaliemiljöer. Spiral: Stål. Ytterhölje: Silikonbeklädd glasfiberkord, rött. Temperaturområde: -70 C till +250 C (intermittent -85 C till +300 C). Låg vikt. Lätthanterlig. Axiellt hoptryckbar för minskad lageryta. Flexibel vid låga temperaturer. Goda värmeåldringsegenskaper. God beständighet mot många oljor, fetter, lösningsmedel och förångade industrikemikalier i måttliga koncentrationer. Kan erhållas med olika sorters muffar på förfrågan. Art. nr.: Id Arbets- Max. Böjnings- Vikt Längd tryck vakuum radie mm bar bar mm kg/m m ,0 1,4 0, , ,0 1,4 0, , ,0 1,2 0, , ,0 1,2 0, , ,0 1,1 0, , ,0 1,1 0, , ,0 0,9 0, , ,0 0,9 0, , ,0 0,8 0, , ,0 0,8 0, , ,0 0,5 0, , ,0 0,5 0, ,

100 Gummiduk Slang och gummimattor Hetluftsslang SG2M För extremt höga temperaturer, lämplig för transport av luft, rökgas och ångor när hög flexibilitet önskas. Utmärkt i trånga utrymmen där man sätter stort värde på smidighet. Lämplig i kemikaliemiljöer. Låg vikt. Lätthanterlig. Axiellt hoptryckbar för minskad lageryta. Flexibel vid låga temperaturer. Bra värmeåldringsegenskaper. God beständighet mot många oljor, fetter, lösningsmedel och förångade industrikemikalier i måttliga koncentrationer. Slät innertub som ger maximalt flöde. Dubbel silikontub. Kan erhållas med olika typer av muffar efter förfrågan. Innertub: Silikonbeklädd glasfiberkord, röd, slät. Spiral: Stål. Ytterhölje: Silikonbeklädd glasfiberkord, rött. Temperaturområde: -70 C till +250 C (intermittent -85 C till +300 C). Art. nr.: Id Arbets- Max Böjnings- Vikt Längd tryck vakuum radie mm bar bar mm kg/m m ,0 2,7 0, , ,0 2,7 0, , ,0 2,7 0, , ,0 2,4 0, , ,0 2,3 0, , ,0 1,9 0, , ,0 1,9 0, , ,0 1,2 0, , ,0 1,2 0, ,21 4 Dammsugarslang VSM-EVA Specialslang utan spiral för simhallsrengöring, hushålls- och industridammsugare samt för rökgasutsugning. För såväl över- som undertryck. EVA-materialet ger goda egenskaper i låga temperaturer. Tub: EVA-plast, blå, korrugerad. Slät invändigt. Temperaturområde: -50 C till +60 C. Elektriska egenskaper: Icke ledande material. Art. nr.: Id Yd Böjnings- Vikt Max Längd radie vakuum mm mm mm kg/m bar m ,0 33,0 50 0,17 0, ,0 40,5 65 0,26 0, ,0 48,0 75 0,35 0, ,0 55,0 90 0,42 0, ,0 61, ,50 0, ,0 72, ,62 0, ,0 87, ,70 0,

101 Dammsugarslang VSM-A En antistatbehandlad dammsugarslang för industridammsugning, textilmaskiner, träbearbetningsmaskiner, granulattransporter etc. EVA-materialet ger goda egenskaper i låga temperaturer. Ytmotstånd lägre än Ω/m. Lågt flödesmotstånd. God återfjädring efter sammanpressning. Tub: EVA, svart, korrugerad. Slät invändigt. Temperaturområde: -50 C till +60 C. Elektriska egenskaper: Ytmotstånd Ω/m enligt DIN Art. nr.: Id Yd Max. vakuum Vikt Längd mm mm bar kg/m m ,0 40,5 0,50 0, ,0 48,0 0,40 0, ,0 55,0 0,30 0, ,0 61,0 0,25 0, ,0 74,0 0,18 0,66 25 Köksfläktsslang KF Köksfläktsslang. Godkänd för anslutning mellan spisfläkt och imkanal. Tub: PVC-belagd glasfiberväv, grå, korrugerad. Armering: PVC-mantlad stålspiral. Temperaturområde: -10 C till +95 C. Leveranslängd 6 m, axiellt hoptryckt till 1 m, enstycksförpackad i plaststrumpa. Art. nr.: Id Arbets- Vikt Längd tryck mm bar kg/m m ,0 0,6 0, ,0 0,6 0, ,0 0,6 0, ,0 0,6 0, ,0 0,6 0, ,0 0,6 0, ,0 0,6 0, ,0 0,6 0, ,0 0,6 0, ,0 0,1 1,

102 Gummiduk Slang och gummimattor Byggtorkslang RC Varmluftslang för byggtorkar. Slangen är tillverkad av en kraftig värmebeständig PVC. Den är smidig att hantera tack vare sin låga vikt. RC är en byggtorkslang av transparent polyetenfolie. Den tillverkas i lång längd (100m) och väger extremt lite PVC, svart Polyetenfolie, transparent. Art. nr.: Dim. Vikt Längd rulle Färg mm kg/m m ,30 50 svart , transparent 278

103 Klokoppling Tryckluftskoppling för låga och medelhöga tryck. Den mest förekommande kopplingstypen för denna applikation inom industri, väg och vatten och byggnadssektorn. Låshuvudet har dubbla låsklackar som har samma storlek för alla dimensioner. Den överensstämmer med den europeiska standarden med 42,0 mm mellan låsklorna. De uppfyller även DIN 3482 och DIN Kopplingen är tillgänglig med tandad nippel. För att uppnå det bästa förbandet rekommenderas 2-bultsklämma eller RC-bandklammer. För dimensioner <13,0 mm är slangklämma typ ABA den vanligast förekommande. Material: Aducerat gjutgods, förzinkad ytfinish. Packning: Alla kopplingar levereras med oljebeständigt gummi som standard. Silikon-packning tillgänglig för ångapplikationer på förfrågan. Arbetstryck: 10 bar. Art. nr.: Benämning Slang Id Gänga mm tum Slangnippel KLO-NI KLO-NI KLO-NI KLO-NI KLO-NI KLO-NI KLO-NI Invändig gänga BSP KLO-IG 06-1/4 1/ KLO-IG 10-3/8 3/ KLO-IG 13-1/2 1/ KLO-IG 19-3/4 3/ KLO-IG Utvändig gänga BSP KLO-UG 06-1/4 1/ KLO-UG 10-3/8 3/ KLO-UG 13-1/2 1/ KLO-UG 19-3/4 3/ KLO-UG Packning KLO-PA olja, NBR * KLO-PA ånga, SILIKON * * = Passar alla dimensioner. 279

104 Gummiduk Slang och gummimattor Säkerhets- och högtrycksklokoppling Tryckluftskoppling för medelhöga tryck. Speciellt lämplig för gruvindustri och verkstadsindustri där höga krav ställs på säkerhet. När kopplingen är utrustad med ångresistenta packningar är den användbar i applikationer med lågtrycksånga. Låshuvudet har dubbla låsklackar som har samma avstånd mellan klackarna oavsett dimension. De överensstämmer med den europeiska standarden med 42,0 mm mellan låsklorna. I låshuvudet finns hål avsedda för den speciella låssprinten som förhindrar oavsiktlig urkoppling. Rekommenderade klämmor är fingerklämmor som griper in i en skåra på nippeln och förhindrar att slangen lossnar. Material: Aducerat gjutgods, förzinkad ytfinish. Packning: Alla kopplingar levereras med oljebeständigt gummi som standard. Använd EPDM-packning för lågtrycksånga och SILICONpackning för högtrycksånga. Arbetstryck: 12,5 bar (10 bar för ånga). Art. nr.: Benämning Slang Id Slang Yd Nippel Gänga mm mm mm tum Slangnippel KLO-S-NI KLO-S-NI KLO-S-NI Fingerklämma KL-Finger KL-Finger KL-Finger KL-Finger KL-Finger KL-Finger KL-Finger KL-Finger KL-Finger KL-Finger KL-Finger KL-Finger KL-Finger Invändig gänga BSP KLO-S-IG 13-1/2 1/ KLO-S-IG 19-3/4 3/ KLO-S-IG Utvändig gänga BSP KLO-S-UG 13-1/2 1/ KLO-S-UG 19-3/4 3/ KLO-S-UG Låssprint Lock pin * Packning KLO-PA olja, NBR * KLO-PA ånga, EPDM * KLO-PA ånga SILICON * * = Passar alla dimensioner. 280

105 Klokoppling, Atlas Copco original och ansättbar Tryckluftskoppling av smitt, härdat stål som kan motstå hård behandling och tillsäkra lång varaktighet under krävande förhållanden. Låshuvudet har dubbla låsklackar som har samma avstånd mellan klackarna oavsett dimension. Exceptionellt stor genomströmningsarea som ger minimal tryckförlust. Vi rekommenderar tvåbultsklämmor eller RC-bandklammer vid koppling av slangen. Material: Smitt härdat stål, förzinkat. Packning: Alla kopplingar levereras med oljebeständigt gummi som standard. EPDM-packning för applikationer med ånga på förfrågan. Arbetstryck: 10 bar. Art. nr.: Benämning Slang Id Gänga mm tum Slangnippel KLO-AC-NI KLO-AC-NI KLO-AC-NI KLO-AC-NI KLO-AC-NI Ansättbar nippel KLO-ANS-NI KLO-ANS-NI KLO-ANS-NI KLO-ANS-NI Invändig gänga BSP KLO-AC-IG 10-3/8 3/ KLO-AC-IG 13-1/2 1/ KLO-AC-IG 19-3/4 3/ KLO-AC-IG Utvändig gänga BSP KLO-AC-UG 10-3/8 3/ KLO-AC-UG 13-1/2 1/ KLO-AC-UG 19-3/4 3/ KLO-AC-UG Packning, oljebeständig KLO-AC-PA * Packning, ansättbar KLO-ANS-PA 3/8-5/ KLO-ANS-PA 3/4-1 * = Passar alla dimensioner 281

106 Gummiduk Slang och gummimattor Klokoppling, GEKA Industrikoppling för vatten inom industrier, byggplatser, lantbruk, plantskolor mm. Tillverkade av varmpressad mässsing. Alla delar med standard packning är olje-, syra- och väderbeständiga, tål temperaturer upp till 100 C. Kopplingen är lämplig för tryck och sug. Art. nr.: Slang ID Gänga mm tum Slangnippel Invändig gänga BSP / / / /2 Utvändig gänga BSP / / / /2 Blindlock * Gummipackning * * = Passar alla dimensioner 282

107 Bosskoppling Högtryckskoppling för ånga och tryckluft. Mycket vanlig inom oljeraffinaderier, på kemikaliefabriker och i andra industrier som använder ånga frekvent. Används för tryckluft (speciellt i större dimensioner) i stenbrott, gruv industri mm. Används även för gasol och liknande krävande applikationer. Maximalt arbetstryck är 264 bar för 1/2 -storleken, minskande till 70 bar för 2 -storleken förutsatt att klämmorna är rätt utvalda och korrekt monterade. Dessa arbetstryck är endast givna som riktlinjer. Användningsförhållanden, slangkonstruktion och sättet att montera kopplingar och klämmor är avgörande faktorer. Dessa högtryckskopplingar måste monteras med fingerklämmor. Material: Kopplingarna <25 mm är tillverkade i stål, >25 mm är tillverkade i gjutjärn. Svirvlande muttrar är tillverkade i gjutjärn. Klämmorna är tillverkade i gjutjärn. De levereras med bultar och muttrar i stål. Alla delar är förzinkade. Art. nr.: Benämning Slang Id Gänga Slang Yd Nippel mm tum mm mm HT NI UG / HT NI UG / HT NI UG HT NI UG / HT NI UG / HT NI UG HT NI IG 13 1/ HT NI IG 19 3/ HT NI IG HT N IG / HT NI IG / HT NI IG NI-SKARV NI-SKARV NI-SKARV NI-SKARV NI-SKARV NI-SKARV KL-Finger KL-Finger KL-Finger KL-Finger KL-Finger KL-Finger KL-Finger KL-Finger KL-Finger KL-Finger KL-Finger KL-Finger KL-Finger

108 Gummiduk Slang och gummimattor Blästerkoppling Denna nylonkoppling är lätt, säker, läckagetät och slitstark. Säkerhetslåset aktiveras automatiskt när kopplingarna kopplas samman. Gummipackningen är elektriskt ledande. Skruvar för montage av kopplingarna medföljer. Andra skruvar får inte användas (då riskerar man att slangen lossnar eller punkteras). De olika kopplingsdimensionerna är sinsemellan sammankopplingsbara. Montageanvisning: Kapa slangen så att snittytan blir rak i 90 vinkel. Slangänden måste skruvas ända in till botten i kopplingen och komma i kontakt med packningen. Fixera slangen i kopplingen med de medföljande skruvarna. Alla skruvhålen på kopplingen skall användas. Art. nr.: Slang Id Slang Yd mm mm Nykonkoppling inkl säkerhetstråd och packning Munstyckshållare, nylon, grovgänga Packning till nylonkoppling Koppling, stål 1 1/4 invändig gänga BSP Packning till stålkoppling

109 Kardankoppling, modell 42 Kopplingen passar för olika applikationer såsom cementtransport med pneumatisk urlastning, slamsugning, industriella centraldammsugningsanläggningar för rengöring i tung industri, tryckluftsförsörjningsledningar inom byggnadsindustri, gruvor och vägarbetsplatser, transport av högoktanigt bränsle under militära fältmässiga förhållanden, bevattningsanläggningar med både tryck och vakuum passar på både tryck- och sugsidan på pumpar, påfyllning och tömning av järnvägstankvagnar, etc. (I de fall det gäller aggressiva media används de rostfria kopplingarna). Snabbkoppling modell 42 är enkel och effektiv i sin konstruktion. Den garanterar en total tätningseffekt för både tryck och vakuum, till och med i vinklade lägen ±10%. Kopplingarna består av hane och honkoppling. Tätningseffekten kommer från en gummiringspackning i ett spår på honkopplingen. De två delarna hålls samman med ett par krokar, som är försedda med en automatisk säkerhetslåsanordning. Säkerhetslåset förhindrar att kopplingen öppnas av misstag. Säkerhetslåset måste tryckas ned så att låsarmen kan lyftas. EPDM packningar är inkluderade som standard. Nitril-, Viton- och SILICON-packningar är tillgängliga. Med tvåbults-klämma eller RC-bandklammer erhålls ett tillförlitligt montage. Kopplingen levereras som standardtillverkad i galvaniserat stål (se tabellen nedan). Kopplingar i aluminum och rostfritt stål kan erhållas. Material: Galvaniserat stål. Packning: EPDM som standard. NBR för olja och bensin. Arbetstryck: 12,5 bar för vätskor och 8 bar för tryckluft. Klarar vakuum. Art. nr.: Benämning Slang Id Gänga Nominell Id tum tum mm Hona, slangnippel KARDAN NI HO KMS 48x40 1 1/ KARDAN NI HO KMS 48x KARDAN NI HO KMS 76x KARDAN NI HO KMS 76x65 2 1/ KARDAN NI HO KMS 76x73, KARDAN NI HO KMS 102x KARDAN NI HO KMS 133x KARDAN NI HO KMS 152x Hane, slangnippel KARDAN NI HA KVS 48x40 1 1/ KARDAN NI HA KVS 48x KARDAN NI HA KVS 76x KARDAN NI HA KVS 76x65 2 1/ KARDAN NI HA KVS 76x73, KARDAN NI HA KVS 102x KARDAN NI HA KVS 133x KARDAN NI HA KVS 152x Hona, utvändig gänga BSP KARDAN UG HO KMG 48x KARDAN UG HO KMG 76x KARDAN UG HO KMG 76x65 2 1/ KARDAN UG HO KMG 76x KARDAN UG HO KMG 102x KARDAN UG HO KMG 133x KARDAN UG HO KMG 152x Hane, utvändig gänga BSP KARDAN UG HA KVG 48x KARDAN UG HA KVG 76x KARDAN UG HA KVG 76x65 2 1/ KARDAN UG HA KVG 76x KARDAN UG HA KVG 102x KARDAN UG HA KVG 133x KARDAN UG HA KVG 152x

110 Gummiduk Slang och gummimattor Kardankoppling, modell 42, fortsättning Art. nr.: Benämning Nominell Id mm Lock hona KARDAN LOCK HO KXM KARDAN LOCK HO KXM KARDAN LOCK HO KXM KARDAN LOCK HO KXM KARDAN LOCK HO KXM Lock hane KARDAN LOCK HA KXV KARDAN LOCK HA KXV KARDAN LOCK HA KXV KARDAN LOCK HA KXV KARDAN LOCK HA KXV Svetsnippel hona KARDAN SNI HO KKM 48x KARDAN SNI HO KKM 76x KARDAN SNI HO KKM 102x KARDAN SNI HO KKM 133x KARDAN SNI HO KKM 152x Svetsnippel hane KARDAN SNI HA KKV 76x KARDAN SNI HA KKV 102x KARDAN SNI HA KKV 133x KARDAN SNI HA KKV 152x Standardpackning EPDM PACKN. KKG EPDM PACKN. KKG EPDM PACKN. KKG EPDM PACKN. KKG EPDM PACKN. KKG EPDM Packning för olja och bensin, NBR PACKN. KKG NBR PACKN. KKG NBR PACKN. KKG NBR PACKN. KKG NBR PACKN. KKG NBR

111 Kamlock-koppling (typ A) Den vanligaste och mest allsidiga snabbkopplingen. För olja, bensin, kemikalier, vatten, gas, tryck- och vakuumapplikationer. Tack vare ett brett sortiment av olika material kan kopplingen användas i många applikationer. Lätt och snabbkopplad. Material: AL = Aluminium (standard). SS= Rostfritt stål AISI 316. BR= Brons/mässing. PP= Polypropylen. Packning: Oljebeständigt NBR. Andra material kan erhållas. Arbetstryck: 1/2 2 = 17,5 bar 2 1/2 4 = 14 bar 5 6 = 5 bar. Art. nr.: Benämning Gänga Slang Id tum mm Del A, hankoppling, invändig gänga BSP, aluminium 34ALA020 KAM-AL A 19 mm 3/ ALA025 KAM-AL A 25 mm ALA032 KAM-AL A 32 mm 1 1/ ALA038 KAM-AL A 38 mm 1 1/ ALA050 KAM-AL A 51 mm ALA063 KAM-AL A 64 mm 2 1/ ALA080 KAM-AL A 76 mm ALA100 KAM-AL A 102 mm ALA127 KAM-AL A 127 mm ALA150 KAM-AL A 152 mm Del A, hankoppling, invändig gänga BSP, rostfritt stål 34SSA015 KAM-SS A 16 mm 1/ SSA020 KAM-SS A 19 mm 3/ SSA025 KAM-SS A 25 mm SSA032 KAM-SS A 32 mm 1 1/ SSA038 KAM-SS A 38 mm 1 1/ SSA050 KAM-SS A 51 mm SSA063 KAM-SS A 64 mm 2 1/ SSA080 KAM-SS A 76 mm SSA100 KAM-SS A 102 mm SSA150 KAM-SS A 152 mm Del A, hankoppling, invändig gänga BSP, brons 34BRA020 KAM-BR A 19 mm 3/ BRA025 KAM-BR A 25 mm BRA032 KAM-BR A 32 mm 1 1/ BRA038 KAM-BR A 38 mm 1 1/ BRA050 KAM-BR A 51 mm BRA063 KAM-BR A 64 mm 2 1/ BRA080 KAM-BR A 76mm BRA100 KAM-BR A 102 mm BRA127 KAM-BR A 127 mm BRA150 KAM-BR A 152 mm Del A, hankoppling, invändig gänga BSP, polypropylen 34PPA020 KAM-PP A 19 mm 3/ PPA025 KAM-PP A 25 mm PPA032 KAM-PP A 32 mm 1 1/ PPA038 KAM-PP A 38 mm 1 1/ PPA050 KAM-PP A 51 mm PPA080 KAM-PP A 76 mm

112 Gummiduk Slang och gummimattor Kamlock-koppling, fortsättning (typ B) Art. nr.: Benämning Gänga Slang Id tum mm Del B, honkoppling, utvändig gänga BSP, aluminium 34ALB020 KAM-AL B 19 mm 3/ ALB025 KAM-AL B 25 mm ALB032 KAM-AL B 32 mm 1 1/ ALB038 KAM-AL B 38 mm 1 1/ ALB050 KAM-AL B 51 mm ALB063 KAM-AL B 64 mm 2 1/ ALB080 KAM-AL B 76 mm ALB100 KAM-AL B 102 mm ALB127 KAM-AL B 127 mm ALB150 KAM-AL B 152 mm Del B, honkoppling, utvändig gänga BSP, rostfritt stål 34SSB015 KAM-SS B 16 mm 1/ SSB020 KAM-SS B 19 mm 3/ SSB025 KAM-SS B 25 mm SSB032 KAM-SS B 32 mm 1 1/ SSB038 KAM-SS B 38 mm 1 1/ SSB050 KAM-SS B 51 mm SSB063 KAM-SS B 64 mm 2 1/ SSB080 KAM-SS B 76 mm SSB100 KAM-SS B 102 mm SSB150 KAM-SS B 152 mm Del B, honkoppling, utvändig gänga BSP, brons 34BRB025 KAM-BR B 25 mm BRB032 KAM-BR B 32 mm 1 1/ BRB038 KAM-BR B 38 mm 1 1/ BRB050 KAM-BR B 51 mm BRB063 KAM-BR B 64 mm 2 1/ BRB080 KAM-BR B 76 mm BRB100 KAM-BR B 102 mm BRB127 KAM-BR B 127 mm BRB150 KAM-BR B 152 mm Del B, honkoppling, utvändig gänga BSP, polypropylen 34PPB020 KAM-PP B 19 mm 3/ PPB025 KAM-PP B 25 mm PPB032 KAM-PP B 32 mm 1 1/ PPB038 KAM-PP B 38 mm 1 1/ PPB050 KAM-PP B 51 mm PPB080 KAM-PP B 76 mm

113 Kamlock-koppling, fortsättning (typ C) Art. nr.: Benämning Gänga Slang Id tum mm Del C, honkoppling, slangnippel, aluminium 34ALC020 KAM-AL C 19 mm 19 34ALC025 KAM-AL C 25 mm 25 34ALC032 KAM-AL C 32 mm 32 34ALC038 KAM-AL C 38 mm 38 34ALC050 KAM-AL C 51 mm 51 34ALC063 KAM-AL C 64 mm 64 34ALC080 KAM-AL C 76 mm 76 34ALC100 KAM-AL C 102 mm ALC127 KAM-AL C 127 mm ALC150 KAM-AL C 152 mm 152 Del C, honkoppling, slangnippel, rostfritt stål 34SSC015 KAM-SS C 16 mm 16 34SSC020 KAM-SS C 19 mm 19 34SSC025 KAM-SS C 25 mm 25 34SSC032 KAM-SS C 32 mm 32 34SSC038 KAM-SS C 38 mm 38 34SSC050 KAM-SS C 51 mm 51 34SSC063 KAM-SS C 64 mm 64 34SSC080 KAM-SS C 76 mm 76 34SSC100 KAM-SS C 102 mm SSC127 KAM-SS C 127 mm SSC150 KAM-SS C 152 mm 152 Del C, honkoppling, slangnippel, brons 34BRC020 KAM-BR C 19 mm 19 34BRC025 KAM-BR C 25 mm 25 34BRC032 KAM-BR C 32 mm 32 34BRC038 KAM-BR C 38 mm 38 34BRC050 KAM-BR C 51 mm 51 34BRC063 KAM-BR C 64 mm 64 34BRC080 KAM-BR C 76 mm 76 34BRC100 KAM-BR C 102 mm 102 Del C, honkoppling, slangnippel, polypropen 34PPC020 KAM-PP C 19 mm 19 34PPC025 KAM-PP C 25 mm 25 34PPC032 KAM-PP C 32 mm 32 34PPC038 KAM-PP C 38 mm 38 34PPC051 KAM-PP C 51 mm 51 34PPC080 KAM-PP C 76 mm

114 Gummiduk Slang och gummimattor Kamlock-koppling, fortsättning (typ D) Art. nr.: Benämning Gänga Slang Id tum mm Del D, honkoppling, invändig gänga BSP, aluminium 34ALD020 KAM-AL D 19 mm 3/ ALD025 KAM-AL D 25 mm ALD032 KAM-AL D 32 mm 1 1/ ALD038 KAM-AL D 38 mm 1 1/ ALD050 KAM-AL D 51 mm ALD063 KAM-AL D 64 mm 2 1/ ALD080 KAM-AL D 76 mm ALD100 KAM-AL D 102 mm ALD127 KAM-AL D 127 mm ALD150 KAM-AL D 152 mm Del D, honkoppling, invändig gänga BSP, rostfritt stål 34SSD015 KAM-SS D 16 mm 1/ SSD020 KAM-SS D 19 mm 3/ SSD025 KAM-SS D 25 mm SSD032 KAM-SS D 32 mm 1 1/ SSD038 KAM-SS D 38 mm 1 1/ SSD050 KAM-SS D 51 mm SSD063 KAM-SS D 64 mm 2 1/ SSD080 KAM-SS D 76 mm SSD100 KAM-SS D 102 mm SSD150 KAM-SS D 152 mm Del D, honkoppling, invändig gänga BSP, brons 34BRD020 KAM-BR D 19 mm 3/ BRD025 KAM-BR D 25 mm BRD032 KAM-BR D 32 mm 1 1/ BRD038 KAM-BR D 38 mm 1 1/ BRD050 KAM-BR D 51 mm BRD063 KAM-BR D 64 mm 2 1/ BRD080 KAM-BR D 76 mm BRD100 KAM-BR D 102 mm BRD127 KAM-BR D 127 mm BRD150 KAM-BR D 152 mm Del D, honkoppling, invändig gänga BSP, polypropen 34PPD020 KAM-PP D 19 mm 3/ PPD025 KAM-PP D 25 mm PPD032 KAM-PP D 32 mm 1 1/ PPD038 KAM-PP D 38 mm 1 1/ PPD050 KAM-PP D 51 mm PPD080 KAM-PP D 76 mm

115 Kamlock-koppling, fortsättning (typ E) Art. nr.: Benämning Gänga Slang Id tum mm Del E, hankoppling, slangnippel, aluminium 34ALE020 KAM-AL E 19 mm 19 34ALE025 KAM-AL E 25 mm 25 34ALE032 KAM-AL E 32 mm 32 34ALE038 KAM-AL E 38 mm 38 34ALE050 KAM-AL E 51 mm 51 34ALE063 KAM-AL E 64 mm 64 34ALE080 KAM-AL E 76 mm 76 34ALE100 KAM-AL E 102 mm ALE127 KAM-AL E 127 mm ALE150 KAM-AL E 152 mm 152 Del E, hankoppling, slangnippel, rostfritt stål 34SSE015 KAM-SS E 16 mm 13 34SSE020 KAM-SS E 19 mm 19 34SSE025 KAM-SS E 25 mm 25 34SSE032 KAM-SS E 32 mm 32 34SSE038 KAM-SS E 38 mm 38 34SSE050 KAM-SS E 51 mm 51 34SSE063 KAM-SS E 64 mm 64 34SSE080 KAM-SS E 76 mm 76 34SSE100 KAM-SS E 102 mm SSE150 KAM-SS E 152 mm 152 Del E, hankoppling, slangnippel, brons 34BRE025 KAM-BR E 25 mm 25 34BRE032 KAM-BR E 32 mm 32 34BRE038 KAM-BR E 38 mm 38 34BRE050 KAM-BR E 51 mm 51 34BRE063 KAM-BR E 64 mm 64 34BRE080 KAM-BR E 76 mm 76 34BRE100 KAM-BR E 102 mm BRE127 KAM-BR E 127 mm BRE150 KAM-BR E 152 mm 152 Del E, hankoppling, slangnippel, polypropen 34PPE020 KAM-PP E 19 mm 19 34PPE025 KAM-PP E 25 mm 25 34PPE032 KAM-PP E 32 mm 32 34PPE038 KAM-PP E 38 mm 38 34PPE050 KAM-PP E 51 mm 51 34PPE080 KAM-PP E 76 mm

116 Gummiduk Slang och gummimattor Kamlock-koppling, fortsättning (typ F) Art. nr.: Benämning Gänga Slang Id tum mm Del F, hankoppling, utvändig gänga BSP, aluminium 34ALF020 KAM-AL F 19 mm 3/ ALF025 KAM-AL F 25 mm ALF032 KAM-AL F 32 mm 1 1/ ALF038 KAM-AL F 38 mm 1 1/ ALF050 KAM-AL F 51 mm ALF063 KAM-AL F 64 mm 2 1/ ALF080 KAM-AL F 76 mm ALF100 KAM-AL F 102 mm ALF127 KAM-AL F 127 mm ALF150 KAM-AL F 152 mm Del F, hankoppling, utvändig gänga BSP, rostfritt stål 34SSF015 KAM-SS F 16 mm 1/ SSF020 KAM-SS F 19 mm 3/ SSF025 KAM-SS F 25 mm SSF032 KAM-SS F 32 mm 1 1/ SSF038 KAM-SS F 38 mm 1 1/ SSF050 KAM-SS F 51 mm SSF063 KAM-SS F 64 mm 2 1/ SSF080 KAM-SS F 76 mm SSF100 KAM-SS F 102 mm SSF150 KAM-SS F 152 mm Del F, hankoppling, utvändig gänga BSP, brons 34BRF020 KAM-BR F 19 mm 3/ BRF025 KAM-BR F 25 mm BRF032 KAM-BR F 32 mm 1 1/ BRF038 KAM-BR F 38 mm 1 1/ BRF050 KAM-BR F 51 mm BRF063 KAM-BR F 64 mm 2 1/ BRF080 KAM-BR F 76 mm BRF100 KAM-BR F 102 mm BRF127 KAM-BR F 127 mm Del F, hankoppling, utvändig gänga BSP, polypropylen 34PPF020 KAM-PP F 19 mm 3/ PPF025 KAM-PP F 25 mm PPF032 KAM-PP F 32 mm 1 1/ PPF038 KAM-PP F 38 mm 1 1/ PPF050 KAM-PP F 51 mm PPF080 KAM-PP F 76 mm

117 Kamlock-koppling, fortsättning (typ DC) Art. nr.: Benämning Gänga Slang Id tum mm Del DC, honlock, aluminium 34ADC020 KAM-AL DC 19 mm 19 34ADC025 KAM-AL DC 25 mm 25 34ADC032 KAM-AL DC 32 mm 32 34ADC038 KAM-AL DC 38 mm 38 34ADC050 KAM-AL DC 51 mm 51 34ADC063 KAM-AL DC 64 mm 64 34ADC080 KAM-AL DC 76 mm 76 34ADC100 KAM-AL DC 102 mm ADC127 KAM-AL DC 127 mm ADC150 KAM-AL DC 152 mm 152 Del DC, honlock, rostfritt stål 34SDC015 KAM-SS DC 16 mm 13 34SDC020 KAM-SS DC 19 mm 19 34SDC025 KAM-SS DC 25 mm 25 34SDC032 KAM-SS DC 32 mm 32 34SDC038 KAM-SS DC 38 mm 38 34SDC050 KAM-SS DC 51 mm 51 34SDC063 KAM-SS DC 64 mm 64 34SDC080 KAM-SS DC 76 mm 76 34SDC100 KAM-SS DC 102 mm SDC127 KAM-SS DC 127 mm SDC150 KAM-SS DC 152 mm 152 Del DC, honlock, brons 34BDC025 KAM-BR DC 25 mm 25 34BDC032 KAM-BR DC 32 mm 32 34BDC038 KAM-BR DC 38 mm 38 34BDC050 KAM-BR DC 51 mm 51 34BDC063 KAM-BR DC 64 mm 64 34BDC080 KAM-BR DC 76 mm 76 34BDC100 KAM-BR DC 102 mm BDC127 KAM-BR DC 127 mm BDC150 KAM-BR DC 152 mm 152 Del DC, honlock, polypropen 34PDC020 KAM-PP DC 19 mm 19 34PDC025 KAM-PP DC 25 mm 25 34PDC032 KAM-PP DC 32 mm 32 34PDC038 KAM-PP DC 38 mm 38 34PDC050 KAM-PP DC 51 mm 51 34PDC080 KAM-PP DC 76 mm

118 Gummiduk Slang och gummimattor Kamlock-koppling, fortsättning (typ DP och packningar) Art. nr.: Benämning Gänga Slang Id tum mm Del DP, hanplugg, aluminium 34ADP020 KAM-AL DP 19 mm 19 34ADP025 KAM-AL DP 25 mm 25 34ADP032 KAM-AL DP 32 mm 32 34ADP038 KAM-AL DP 38 mm 38 34ADP050 KAM-AL DP 51 mm 51 34ADP063 KAM-AL DP 64 mm 64 34ADP080 KAM-AL DP 76 mm 76 34ADP100 KAM-AL DP 102 mm ADP127 KAM-AL DP 127 mm ADP150 KAM-AL DP 152 mm 152 Del DP, hanplugg, rostfritt stål 34SDP015 KAM-SS DP 16 mm 13 34SDP020 KAM-SS DP 19 mm 19 34SDP025 KAM-SS DP 25 mm 25 34SDP032 KAM-SS DP 32 mm 32 34SDP038 KAM-SS DP 38 mm 38 34SDP050 KAM-SS DP 51 mm 51 34SDP063 KAM-SS DP 64 mm 64 34SDP080 KAM-SS DP 76 mm 76 34SDP100 KAM-SS DP 102 mm SDP150 KAM-SS DP 152 mm 152 Del DP, hanplugg, brons 34BDP025 KAM-BR DP 25 mm 25 34BDP032 KAM-BR DP 32 mm 32 34BDP038 KAM-BR DP 38 mm 38 34BDP050 KAM-BR DP 51 mm 51 34BDP063 KAM-BR DP 64 mm 64 34BDP080 KAM-BR DP 76 mm 76 34BDP100 KAM-BR DP 102 mm BDP127 KAM-BR DP 127 mm 127 Del DP, hanplugg, polypropen 34PDP020 KAM-PP DP 19 mm 19 34PDP025 KAM-PP DP 25 mm 25 34PDP032 KAM-PP DP 32 mm 32 34PDP038 KAM-PP DP 38 mm 38 34PDP050 KAM-PP DP 51 mm 51 34PDP080 KAM-PP DP 76 mm 76 Packningar, oljebeständiga 34RP013 KAM-BUNA-N 13 mm 13 34RP020 KAM-BUNA-N 19 mm 19 34RP025 KAM-BUNA-N 25 mm 25 34RP032 KAM-BUNA-N 32 mm 32 34RP038 KAM-BUNA-N 38 mm 38 34RP050 KAM-BUNA-N 51 mm 51 34RP063 KAM-BUNA-N 64 mm 64 34RP080 KAM-BUNA-N 76 mm 76 34RP100 KAM-BUNA-N 102 mm RP150 KAM-BUNA-N 152 mm

119 DISA-koppling För ID-sortimentet av materialhanteringsslangar. Kopplingen är gjord för höga krav på slitstyrka i applikationer där snabb och lätt anslutning är uppskattad. Material: Galvaniserat stål. Kopplingsdelarna levereras med packning om så erfordras. Art. nr.: Benämning Slang Id Lagervara tum DFS-koppling med stålfläns DFS DFS * DFS * DFK-klämring DFK DFK * DFK * DFM-flänsring för montering på Al-rör DFM * DFM * DFV-flänsring för svetsning på stålrör DFV * DFV * DFU-konat rör, stål DFU 150/100 6/4 * DFU 200/150 8/6 * DFB-lock, stål DFB * DFB * OAR Aluminiumrör OAR * OAR * * = Lagervara. 1 = Begränsad lagerhållning. 295

120 Gummiduk Slang och gummimattor Godsslangskoppling RC 667, typ ATLAS Koppling till godsslang GRANIT. Koppling RC 667 består av två halvdelar med invändiga gänger som motsvarar korrugeringen på godsslang GRANIT (se sid 232) Material: Aluminium. Art.nr: För anslutning Antal bultar Bultdimension Vikt kg/st Koppling M16x65 2, M16x65 2, M16x65 2, M16x65 3, M16x65 3, M20x65 4, M20x65 6, M20x90 11, M20x90 14, M20x90 16,0 Packning Godsslangskoppling GRANIT Select/TITAN Select Kopplingar som har tillverkats av material som kallas D-RIM och som har följande egenskaper: - lätt specifik vikt, ca 1. - slitstark och slagfast. - korrosionsfri. Material: D-RIMG. Packning: Metallkropp, gummerad med slitstarkt gummi eller polyuretan. Flänsarna borrade enligt DIN PN 10 och ANSI B 16,5 (150 PSI). För kopplingar rekomenderas följande max arbetstryck: Ø 152mm: 10 bar, Ø=203mm: 4 bar, Ø=253mm: 2 bar. Art. nr.: Benämning Slang id Slang yd Skruvar mm mm GRANIT Select GRANS xM12x GRANS xM12x GRANS xM12x GRANS xM12x GRANS xM12x GRANS ±2 4xM12x GRANS ±2 4xM16x GRANS ±2 4xM16x GRANS ±2 4xM16x GRANS ±2 4xM16x GRANS ±2 4xM16x80 TITAN Select TITNS ±2 4xM16x TITNS ±2 4xM16x TITNS ±2 4xM16x TITNS ±2 4xM16x TITNS ±2 4xM16x80 296

121 Godsslangskoppling Koppling för släta godsslangar. Lätt att anpassa till installationsförutsättningarna. Kopplingen fungerar som mall vid kapning av slangen. Flänsarna har ovala hål, vilket möjliggör anslutning till de flesta internationella flänsnormerna. Ett lättvikts-kopplingssystem. Framställda av korrosionshärdigt aluminiumgjutgods med minst 3,2-faldig säkerhet mot sprängning. Borrning av flänsarna överensstämmer med internationella flänsnormer. Kopplingen består av två identiskt lika segment. Kopplingen levereras inkl bultar för sidoflänsarna. Bultarna har 4-kantfäste som låser bulten mot vridning, vilket underlättar monteringen. Vidare är bultarna försedda med stoppringar så att de ej kan falla ur kopplingssegmentet under monteringen. Art. nr.: Dim Anv för A B C D E F Antal Antal hål Bult Vikt slang mm mm mm mm mm mm mm sektioner sektion dim kg/st ,0 124,5 71,0 18,0 18,0 19,5 2 2 M16X90 1, ,0 124,5 91,0 18,0 18,0 19,5 2 2 M16X90 1, ,0 146,0 91,0 18,0 18,0 24,0 2 2 M16X90 2, ,0 158,0 91,0 20,0 18,0 24,0 2 2 M16X100 2, ,0 158,0 91,0 20,0 18,0 24,0 2 2 M16X100 2, ,0 184,0 113,0 20,0 18,0 24,0 2 3 M16X100 3, ,0 184,0 133,0 20,0 18,0 24,0 2 3 M16X100 3, ,0 213,0 143,0 22,0 23,0 26,0 2 3 M16X100 4, ,0 213,0 165,0 22,0 23,0 26,0 2 3 M16X100 4, ,0 238,5 175,0 22,0 23,0 26,5 2 3 M16X100 5, ,0 238,5 197,0 22,0 23,0 26,5 2 3 M20X110 6, ,0 260,0 217,0 24,0 23,0 23,0 2 3 M20X110 7, ,0 295,0 237,0 24,0 23,0 26,0 2 3 M20X110 10, ,0 295,0 257,0 24,0 23,0 26,0 2 3 M20X110 10, ,0 355,0 197,0 25,0 25,0 31, /8 X41/2 11, ,0 353,0 197,0 25,0 25,0 33,0 2 5 M20x110 11, ,0 401,0 237,0 25,0 25,0 30,0 2 5 M20X110 18, ,0 457,0 277,0 25,0 27,0 38,0 4 3 M20X110 25, ,0 523,0 400,0 25,0 27,0 49,0 4 3 M20X110 45,4 297

122 Gummiduk Slang och gummimattor Godsslangspackning Packning avsedd för GODSSLANGSKOPPLING Packningens koniska baksida eliminerar behovet av att renskära slangen och att planslipa för att få jämnhet. Den kompenserar måttliga oregelbundenheter och hack, som uppstår i slangänden vid uppkapning. Därigenom underlättas monteringen. Packningens framsida är räfflad, vilket ökar säkerheten mot läckage jämfört med planpackningar. Avsedd för montering koppling mot koppling, koppling mot pump, koppling mot rör, såväl gummibeklädda som ej beklädda. Material: TRELLEX 60 ShA slitgummi. Packningen finns i två utföranden: Typ S för normala driftsbetingelser och typ SS för krav på syrabeständighet. I tabellen angivna artiklar avser typ S. Planpackningar tillverkas på beställning. Art, nr.: Slang id mm Art, nr.: Slang id mm

123 Kombinationsnippel Vanligt förekommande nippel för olja, petroleum, torra produkter mm. Slangnippeln är multi-tandad och profilerad för lätt montage och säkert fäste i slangen. Material: Förzinkat stål. Gänga: Utvändig BSP. Art. nr.: Benämning Slang Id Gänga mm tum Komb NI UG BSP KS Komb NI UG BSP KS / Komb NI UG BSP KS / Komb NI UG BSP KS Komb NI UG BSP KS / Komb NI UG BSP KS Komb NI UG BSP KS Komb NI UG BSP KS

124 Gummiduk Slang och gummimattor Rostfri presskoppling SMS Speciellt för användning inom livsmedelsindustrin för mjölk, men även användbar inom kemikalieindustrin. Snabbkopplad. Kopplingen tätar redan vid inspänning för hand. Speciell gripnyckel används då hårdare tätning önskas. Gängning enligt DIN 405. För dessa presskopplingar krävs ett certifikat angående pressmetoden utfärdat av TRELLEBORG. Kopplingarna levereras utan packning. Art. nr.: Nominell storlek Slang Id mm mm SMS honkoppling , , , , , ,5 SMS mutter SS SMS hankoppling SS , , , , , ,5 Hylsa SS , , , , , , , ,0 Hylsa SS 304 för Alikler D , , ,0 Monteringsring

125 Rostfri presskoppling DIN Livsmedels-, läkemedels- och kemiindustri etc. Lämplig för sammankoppling med DIN och DIN Lättkopplad och lättmonterad. Gängning enligt DIN 405. För dessa presskopplingar krävs ett certifikat angående pressmetoden utfärdat av TRELLEBORG. Kopplingarna levereras utan packningar. Art. nr.: Nominell storlek Slang Id mm mm DIN honkoppling SS , , , , , ,5 DIN mutter SS DIN hankoppling SS , , , , , ,5 Hylsa SS , , , , , ,5 Monteringsring

126 Gummiduk Slang och gummimattor Rostfri presskoppling TC Livsmedels- och läkemedelsindustri, etc. Snabbkopplad, manuellt med klämring. Båda ändar av de kopplade slangarna är identiska. Överensstämmer med: - Amerikansk standard 3A - ISO 2852 För dessa presskopplingar krävs ett certifikat angående pressmetoden, utfärdat av TRELLEBORG. Kopplingarna levereras utan packningar. Art. nr.: Nominell storlek Slang Id mm Nippel SS ,0 25, ,0 38, ,0 51, ,5 63, ,1 76, ,6 101,5 Hylsa SS , , , , , ,5 Klämring , , , , , ,6 Monteringsring

127 Svetsnippel rostfri presskoppling Svetsnippel i rostfritt för tryck- och sugapplikationer, främst använd inom livsmedelsindustrin, för mjölktransporter mm. Även användbar inom kemikalieindustrin. För pressmontage. För dessa presskopplingar krävs ett certifikat angående pressmetoden, utfärdat av TRELLEBORG. Nippeln finns i två längder. Lämplig där böjar eller andra anslutningar behövs. Finns med två längder på nippeln. Nippel tillverkad i rostfritt SS 316. Hylsa tillverkad i rostfritt SS 304. Art. nr.: Slang Id Godstjocklek Nippellängd mm mm mm Räfflad nippel, standardlängd, SS ,0 2, ,0 2, ,0 2, ,5 2, ,1 2, ,6 3,6 90 Räfflad nippel, lång längd, SS ,0 2, ,0 2, ,0 2, ,5 2, ,1 2, ,6 3,6 150 Hylsa SS , , , , , ,6 303

128 Gummiduk Slang och gummimattor Rostfri presskoppling BSP Används främst inom livsmedelsindustrin i rengöringsapplikationer med hetvatten och ånga. Han-, honkoppling och hylsa är tillverkade i rostfritt stål 316L. Art. nr.: Gänga Slang Id Slang Yd tum mm mm Utvändig gänga BSP, konad / / / Invändig gänga BSP, konad / / / Hylsa Mejerikoppling Koppling och mutter för användning inom mejerinäringen. Mutter är enligt SMS Skall monteras med SL-klämma. Material: Syrafast AISI 316L. Art.nr: Benämning Slang id mm Slang yd mm Passar med Nippel KARA-25 25,0 36,0 Klämma SL KARA-40 40,0 51,0 Klämma SL KARA-50 51,0 62,0 Klämma SL KARA-65 65,0 81,0 Klämma SL KARA-75 76,0 91,0 Klämma SL-75 Mutter MUT-25 Nippel KARA-25 ( ) MUT-40 Nippel KARA-40 ( ) MUT-50 Nippel KARA-50 ( ) MUT-65 Nippel KARA-65 ( ) MUT-75 Nippel KARA-75 ( ) 304

129 SL-Klämma Specialkoppling för montering av mejerikoppling. Det finns färdiga påsvetsbara ringar så att SL-klämman också kan användas för att fästa slang till mejerirör. Material: Rostfritt AISI 304. Art.nr: Benämning Slang id mm Kopplingsskruvar Monteringsskuvar SL-klämma SLKIR-25 25,0 2xM5x25 2xM5x SLKIR-40 40,0 2xM6x30 2xM6x SLKIR-50 50,0 2xM6x30 2xM6x SLKIR-65 65,0 2xM8X40 2xM8x SLKIR-75 76,0 2xM8X40 2xM8x60 Svetsbar ring för mejerirör SLREN SLREN SLREN SLREN SLREN-75 Spolmunstycke Där hett vatten krävs för effektiv och ekonomisk rengöring, t ex i slakterier, livsmedels- och kemisk industri. Gummibeklädnad skyddar för slag och stötar. För hetvattenspolning. Pistolmunstycke: Tillverkat i mässing, beklädd med blått EPDM-gummi. Strålmunstycke: Tillverkat i gummibeklädd mässing med plasthandtag. För både pistol- och strålmunstycke gäller: Arbetstryck: 24 bar. Temperaturområde: Max. +95 C (för temperaturer >50 C använd handskar). Pistolmunstycket är även tillgängligt i kromaterad mässing. Art. nr.: GängaInvändig BSP Slang Id Vikt tum mm kg Pistolmunstycke (A) /2 0,9 Strålmunstycke (B) /19* 0,4 305

130 Gummiduk Slang och gummimattor Kulventil På- och avstängningsenhet med inv gänga. Material: Förnicklad mässing med fullt genomlopp och packning av PTFE. Temperaturområde: Upp till 150 C. Arbetstryck: 20 Bar. Art. nr.: Gänga tum / / / / / / /

131 Kikkran På- och avstängningsenhet med inv gänga och klokoppling. Utförande: Finns med enkel eller dubbel klokoppling. Art. nr.: Gänga Utförande tum /4 Enkel /4 Dubbel Dubbel Skarvrör Används vid skarvning av slang. Skarvrören finns i aluminium och stål. Art. nr.: tum Slang ID mm Aluminium / / Stål / / / / / / / /2 63 Bottensil Används för att avvisa grovkornig materia vid sugning. Utförande: Standard och special. Art. nr.: tum Slang ID mm Standard Special

132 Gummiduk Slang och gummimattor RC-bandklammer Klämmorna finns tillgängliga för de flesta slangdimensioner. De är lätta att montera och mycket pålitliga. Material: Zinkpläterat stål eller rostfritt/syrafast. Art. nr.: Benämning Spännområde mm Enkelbult, zinkpläterad 20x1 mm (bandbredd = 20 mm, tjocklek = 1 mm) E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E

133 RC-bandklammer, fortsättning Art. nr.: Benämning Spännområde mm Dubbelbult, zinkpläterad 20x1 mm (bandbredd = 20 mm, tjocklek = 1 mm) D D D D D D D D D D D D D D D D D D D D Dubbelbult, zinkpläterad 25x1 mm (bandbredd = 25 mm, tjocklek = 1 mm) D D D D D D D D D D D D D D D D D Dubbelbult, zinkpläterad 25x1,5 mm (bandbredd = 25 mm, tjocklek = 1,5 mm) D D D D D D D D D D D D D D D D D D

134 Gummiduk Slang och gummimattor RC-bandklammer, fortsättning Art. nr.: Benämning Spännområde mm Dubbelbult, rostfri 20x1 mm (bandbredd = 20 mm, tjocklek = 1 mm) D20R D20R D20R D20R D20R D20R D20R D20R D20R D20R D20R D20R D20R D20R D20R D20R D20R D20R D20R D20R D20R D20R D20R D20R D20R D20R D20R D20R

135 Slangklämma typ ABA Universell slangklämma. Återanvändbar. Dim mm bar. Uppvikta bandkanter. Slät insida. Jämn åtdragning runt slangens hela ytterperiferi. Tål hög åtdragningskraft eftersom snäckhuset är tillverkat i ett stycke. Tillgänglig i förzinkat kolstål, rostfritt SS 2333 eller syrafast utförande. Maximala arbetstryck: Art. nr.: Benämning Spännområde ABA-nr mm Förzinkat stål KL-ZI ABA KL-ZI ABA KL-ZI ABA KL-ZI ABA KL-ZI ABA KL-ZI ABA KL-ZI ABA KL-ZI ABA KL-ZI ABA KL-ZI ABA KL-ZI ABA KL-ZI ABA KL-ZI ABA KL-ZI ABA KL-ZI ABA KL-ZI ABA KL-ZI ABA KL-ZI ABA KL-ZI ABA KL-ZI ABA KL-ZI ABA KL-ZI ABA KL-ZI ABA Förzinkat stål MINI KL-ZI-ABA MINI KL-ZI-ABA MINI KL-ZI-ABA MINI KL-ZI-ABA MINI KL-ZI-ABA MINI KL-ZI-ABA MINI KL-ZI-ABA MINI KL-ZI-ABA MINI KL-ZI-ABA MINI KL-ZI-ABA MINI

136 Gummiduk Slang och gummimattor Slangklämma typ ABA, fortsättning Art. nr.: Benämning Spännområde ABA-nr mm Rostfria MINI KL-RS ABA MINI KL-RS ABA MINI KL-RS ABA MINI KL-RS ABA MINI KL-RS ABA MINI KL-RS ABA MINI KL-RS ABA MINI KL-RS ABA MINI KL-RS ABA MINI KL-RS ABA MINI Syrafasta KL-SS ABA KL-SS ABA KL-SS ABA KL-SS ABA KL-SS ABA KL-SS ABA KL-SS ABA KL-SS ABA KL-SS ABA KL-SS ABA KL-SS ABA KL-SS ABA KL-SS ABA KL-SS ABA KL-SS ABA KL-SS ABA KL-SS ABA KL-SS ABA KL-SS ABA KL-SS ABA KL-SS ABA KL-SS ABA KL-SS ABA

137 Tvåbultsklämma En allroundklämma som tillsäkrar fullt grepp runt hela slangens ytterperiferi. Allmänt använd för kompressorslangar inom gruvanläggnings-, byggnads-, olje- och petroleumindustrin. Dessa klämmor kan användas för sug- och tryckslangar. Storlek upp till 76 mm är avsedda för tryckluftsapplikationer. Storlek 94 till 444 mm är avsedda för krävande förband av sug- och tryckslangar. Material: Förzinkat stålgjutgods. Bultar i höghållfasthetsstål. Rekommenderat maximalt arbetstryck: KL = 7 bar KL EXTRA = 12,5 bar Art. nr.: Spännområde mm KL-klämma KL EXTRA

138 Gummiduk Slang och gummimattor Rundjärnsklämma Denna klämma används i applikationer där hög åtdragningskraft är viktig, som för t ex materialhanteringsslangar, krävande tryck- och sugapplikationer med vatten. Material: Förzinkad rundstång. Art. nr.: Benämning Spännområde Stångdimension mm mm RK , RK , RK , RK , RK , RK , RK , RK , RK , RK , RK , RK , RK , RK , RK , RK , RK , RK , RK , RK , RK , RK , RK , RK ,1 Kompensatorer Trelleborg Kompensatorer består av ett heltäckande sortiment som används vid alla typer av rörinstallationer, små som stora. Kompensatorn isolerar mot vibrationer, tar upp vinkelavvikelser, kompenserar för termiska längdförändringar, dämpar ljud- och tryckstötar mm. Våra kompensatorer finns i flera utförande och gummikvaliteter, anpassade för olika krav avseende tryck, värme, kemikalier, dimensioner mm. Hos Rubber Company finner du även Hydraulslangar Hydraulslangskopplingar Hydraulfilter Konfektionerade slangar Pneumatikslang PEM-rör 314
