Energideklaration av fastigheten Umeå Spenaten 17 Ormbärsvägen 20

Transkript

1 Energideklaration av fastigheten Umeå Spenaten 17 Ormbärsvägen 20 Datum Energiexpert Linus Sandström Besiktningsdatum

2 Rapport: Villauppgifter Fastighet Umeå Spenaten 17 Kalkylerna grundas på följande uppgifter om ditt hus. Namn Nils-Olof & Margareta Lindqvist Adress Ormbärsvägen 20 Postadress Umeå Kommun Umeå Antal personer i hushållet 2 Husuppgifter Byggnadsår 1972 Hustyp Friliggande hus/kedjehus Antal våningar En plan Källare Med källare Yttervägg Blandat material eller träkonstruktion Ventilation Självdragsventilation (Mekanisk frånluft finns installerad, men ej använd under vintern.) Atemp (exkl. Area varmgarage) 264 m² Golvarean i temperaturreglerade utrymmen avsedd att värmas till mer än 10 grader, begränsad av klimatskärmens insida. Area varmgarage ca 33 m² Nuvarande uppvärmning Fjärrvärme Årlig energianvändning Avser perioden Elvärme 0 Hushållsel 5222 Fastighetsel 600 Fristående garage 3100 Värms via kulvert från bostadsbyggnaden. Fjärrvärme Kallvattenförbrukningen 70 m³ Inomhustemperatur ca C Temperatur i garaget ca 12 C Fjärrvärmeförbrukning året 2012 var Fjärrvärmeförbrukning året 2013 var

3 Rapport: Byggnadens energiklass C Fastighet Umeå Spenaten 17 Byggnadens energiprestanda Referenshusets energiprestanda 119 /m² /m² Byggnadens energiprestanda Energiprestanda är byggnadens uppmätta och normalårskorrigerade energianvändning för uppvärmning, varmvatten, komfortkyla och fastighetsenergi under en sammanhängande tolvmånadersperiod (/år) per tempererad area (m2) och anges i /m2 och år. Energiexperten anger i formuläret det uppmätta värdet som sedan normalårskorrigeras av systemet. I de fall där det inte finns tillgång till uppmätta värden måste projekterade eller beräknade värden för ett normalår anges. Metoden som används för normalårkorrigering är SMHI:s energiindexmetod. För byggnader som inte har separat mätning av energianvändningen ligger det i energiexpertens uppdrag att göra en viktning av energistatistiken så att byggnadens energiprestanda kan bedömas. Energiprestanda skall också redovisas vid annonsering av en byggnad som ska säljas. Systemgränsen för byggnadens energiprestanda Nedan finns en illustration av systemgränsen för byggnadens energiprestanda. Hushållsel och verksamhetsel ingår inte i byggnadens energiprestanda. Inte heller energi som används till installationer utanför byggnaden enligt definitionen i BBR. Exempel på energi utanför byggnader är ytterbelysning som inte är monterad på byggnaden, motorvärmare på parkeringsplatser utomhus och energi till uppvärmning av pool. Källa: Boverkets Regelsamling för energideklaration med kommentarer, 2010

4 Rapport: Energieffektiviseringsåtgärder Fastighet Umeå Spenaten 17 Energieffektiviseringsåtgärder Energi-besparing /år Kostnadsbesparing, kr Åtgärdskostnad, kr Pay-off, år Teknisk livslängd, år Justera radiatortermostaterna enligt skala nedan. Allmänventilationen i bostaden bör förbättras genom tilluftsventiler i sov- och vardagsrum samt ordna med överluft till rum med frånluftsventiler. Troligtvis kommer ni att spara några procent på uppvärmningen genom att optimera värmekurvan. Vid besiktningen var den inställd på 1,0, vilket är något högt förhållande till hur byggnaden är isolerad. Uppskattad besparing ca /år. Testa optimera värmekurva genom att sänka den något (testa 0,7-0,8), skulle det bli för kallt inomhus, förskjuter ni kurvan genom att öka den fiktiva rumstemperaturen på det stora vredet. Blir det däremot kallare inne ju kallare det blir ute, måste värmekurvan justeras upp något. Ett bra tips för att kontrollera värmekurvan är att vrida upp alla termostater på max och sedan observera, blir det varmare inomhus ju kallare det blir ute är värmekurvan för brant, dvs för hög och måste justeras ned något och vice versa. På Umeå Energis hemsida kan ni hitta vissa manualer för fjärrvärmeväxlare.

5 Energipriser kr/ Fast kostnad kr/år 16 Amp 20 Amp El 1,1 300 kr kr kr Pellets 0, Amp Ved 0, kr Olja 1,2 0 Fjärrvärme 0, kr Om husägaren gör åtgärderna själv minskar kostnad och återbetalningstid. Redovisade energibesparingar enligt ovan kan endast tolkas för de enskilda åtgärderna och kan inte summeras till en total energibesparing. ROT-avdrag och bidrag är inte medräknade i åtgärdsförslagen men bör kontrolleras och sökas i de fall det är möjligt. Det finns bidrag för bland annat solvärme, fönsterbyte och installation av biobränsleanordningar. Energibesparande Tips Installation av snålspolande munstycken Snålspolande munstycken och engreppsblandare sänker varmvattenförbrukning utan att minska komforten. Ni tänker då kanske instinktivt på de äldre munstyckena som enbart reglerade trycket på vattnet och medförde en rejäl sänkning av komforten. Dagens munstycken blandar in luft och kan på så vis åstadkomma samma vätande effekt men med mindre mängd vatten. Vid produktion av varmvatten kan endast en mycket liten del kommer byggnaden till godo för uppvärmning. Att minska varmvattenbehovet ger därmed mycket snabb återbetalning. Notera: Elgolvvärme Duscha snabbt och effektivt istället för att bada i badkaret. Har du en elektrisk handdukstork i badrummet? Glöm inte att stänga av den. Om den står på året runt kan den dra så mycket som 600 per år. Har ni elslingor i badrum eller hall bör dessa ställas lite lägre eller samma som husets inomhustemperaturen för att det primära värmesystemet huvudsakligen ska värma rummet. På sommaren kan golvvärmen kopplas ifrån för att spara energi. Justering av inomhustemperaturen Genom att sänka temperaturen inomhus kan man minska energianvändningen väldigt enkelt. Endast 1 grads sänkning av inomhustemperaturen minskar energianvändningen med ungefär 5 %. Har du för varmt inomhus ökar även vädringen då det kanske är tvunget att vädra vid t. ex ett besök. Skulle ni ändå behöva vädra gör det snabbt och effektivt för att förhindra att möbler och byggnadsstommen blir nerkyld och stäng om möjligt av termostatreglerade ventiler. Notera: När du reser bort kan du sänka temperaturen inne till cirka 15 grader. Håll dörren stängd mot kalla utrymmen, till exempel vind och veranda.

6 Nya tätlister i dörrar och fönster Gamla tätlister i dörrar och fönster blir med tiden torra och tappar en stor del av sin isolerande förmåga, redan efter 6-8 år kan det vara dags att byta. Att byta tätningslister har överlag bäst återbetalningstid. Kontrollera även om fönsterpartierna har bristande drevning vilket medför icke önskvärd luftinfiltration. Att dreva om fönstren skapar behagligare miljö och sänker energikostnaderna. Notera att ventilationen i byggnaden måste fungera som tänkt dvs. att det finns tilluft, frånluft och överluft till badrum och förråd innan nya tätningslister monteras. Handdiska inte under rinnande vatten Att diska under rinnande vatten ökar energikostnaden så mycket som 800: - per år. Diskmaskinen bör alltid vara ansluten till kallvatten i de fall värmesystemet inte är en elpanna. Laga läckande kranar En kran som läcker med en droppe per sekund under ett helt år kostar så mycket som 400: - per år. Torka bakom kyl och frys Genom att kontinuerligt torka av kylens kondensor, alltså baksidan av kylen eller frysen kan energiförbrukningen minskas med upp till 20 % mot om avtorkning aldrig skulle skett. Temperaturen i kyl och frys Ställ inte in onödigt låga temperaturer på kyl och frys. Varje grad du kan sänka med minskar energianvändningen med ca 5 %. Notera: Ska du tina upp mat från frysen? Ta ut den i god tid och låt den tina i kylen. Se till att kylen och frysen har täta dörrar eller luckor. Byt gummilisterna om de går sönder. 2-glas fönster med persienner Har du 2-glas fönster med persienner kan du för att minska energianvändningen dra ner persiennerna under natten. Genom åtgärden bildas ett skikt som motverkar nattutstrålning. Kontrollera temperaturerna Mät inomhustemperaturen för att säkerställa att den är rätt, och mät inte i fönstret eftersom fönstret kyler. Kontrollera temperaturen i garaget då den ofta är högre än man tror. Mät även varmvattentemperatur, den bör ligga mellan grader.

7 Injustering av värmekurvan Med styrkurvan rätt anpassad till byggnaden är rumstemperaturen konstant, oberoende av utetemperaturvariationer. Styrkurvans lutning ger information om byggnadens isolering. Brant kurva lite isolering. Flack kurva mycket isolering. Innan injusteringsarbetet påbörjas är det viktigt att fördelning av värmemediet är utfört så att respektive radiator har vattenflöde som motsvarar dess effekt. Är fördelningen inte riktigt resulterar det i ojämn värme i byggnaden så en lägenhet har 23 grader och en annan har 18 grader. Under justeringsarbetet ska manuella radiatorventiler, åtkomliga för nyttjare av lokalen, vara helt öppna och överdelarna (regulatorerna) på eventuella termostatventiler vara avmonterade för att säkra fullt flöde genom radiatorerna. Därefter upprättas lämpligen en tabell för rumstemperaturen som registreras för olika utetemperaturer, vid mulen väderlek och inte allt för kraftig vindstyrka. Om rumstemperaturen ändras då utetemperaturen varierar ska styrkurvan justeras uppåt eller nedåt vid den utetemperatur då rumstemperaturen avviker från önskat värde. Perioder med kraftig solstrålning påverkar rumstemperaturen då strålningsvärme lagras i byggnadens väggar. Något lägre framledningstemperatur kan tillåtas i dessa situationer samt att termostaterna på radiatorerna då skall strypa flödet. Rätt inställd styrkurva behöver inte ändras såvida inte förutsättningarna ändras i form av energisparande åtgärder, ex vid tilläggsisolering. Att sänka framledningstemperaturen 2-3 grader motsvarar 1 grad inomhus. Hur mycket framledningen ska ändras för att få önskad rumstemperaturändring hänger samman med värmesystemets konstruktion och byggnadens isolering, som i sin tur påverkar styrkurvans branthet. När styrkurvan har korrekt lutning i förhållande till utomhustemperaturen kan parallellförskjutningen av styrkurvan användas för att öka eller minska inomhustemperaturen. Med parallellförskjutningen menas att kurvan flyttas upp eller ned men behåller samma lutning. Dvs. att när rätt lutning på styrkurvan är funnen betyder inte det att inomhustemperaturen är korrekt utan detta kan behöva korrigeras på kurvförskjutningen. Se bild nedan

8 Rumsreglering (kaskadreglering) I basutförande består oftast inte reglercentralen med inomhusgivare utan den kan kompletteras med detta. Rumstemperaturregleringsgivaren bör placeras där det påverkas minst av omgivande faktorer. Funktionen är som följer. Om ärvärdet för rumstemperaturen under- eller överskrider börvärdet förskjuts framledningstemperaturen, från inställd styrkurva i proportion till avvikelsen eller belastningen beroende på verkningssätt för reglerutrustningen. Förhållandet är inställbart eller fast. Riktvärde är 1:2,5. Dvs. att istället för att manuellt ändra kurvförskjutningen efter önskad inomhustemperatur går styrsystemet in och gör detta för att optimera framledningstemperaturen. Termostater på radiatorerna bör fortfarande användas eftersom inomhusgivaren inte känner av interna belastningar i hela byggnaden. Det kan t ex vara full solinstrålingen i ett rum och därmed blir det övertemperatur ifall inte termostaten sitter kvar och kan strypa flödet till radiatorn.

9 sammanfattning av ENERGIDEKLARATION Ormbärsvägen 20, Umeå Umeå kommun Nybyggnadsår: 1972 Energideklarations-ID: Energiprestanda: 119 /m² och år Energideklarationen i sin helhet finns hos byggnadens ägare. För mer information: Krav vid uppförande av ny byggnad [jan 2012]: Energiklass C, 130 /m² och år Uppvärmningssystem: Fjärrvärme Radonmätning: Utförd Åtgärdsförslag: Har inte lämnats Energideklarationen är utförd av: Linus Sandström, Bosyn, Energideklarationen är giltig till: Sammanfattningen är upprättad enligt Boverkets föreskrifter och allmänna råd (2007:4) om energideklaration för byggnader.

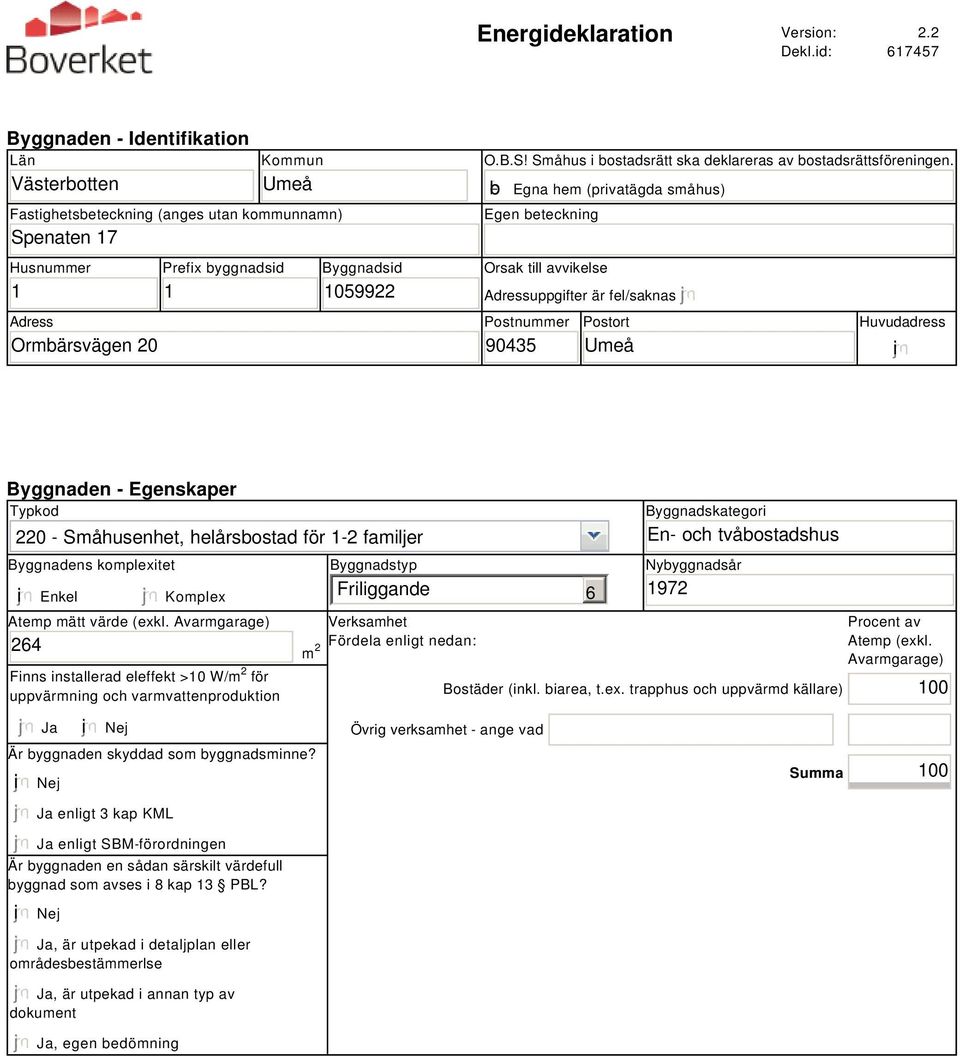

10 Energideklaration Version: Dekl.id: Byggnaden - Identifikation Län Västerbotten Kommun Umeå Fastighetsbeteckning (anges utan kommunnamn) Spenaten 17 Husnummer 1 Adress Ormbärsvägen 20 Prefix byggnadsid 1 Byggnadsid O.B.S! Småhus i bostadsrätt ska deklareras av bostadsrättsföreningen. gfedcb Egna hem (privatägda småhus) Egen beteckning Orsak till avvikelse Adressuppgifter är fel/saknas Postnummer Postort Umeå Huvudadress i Byggnaden - Egenskaper Typkod Småhusenhet, helårsbostad för 1-2 familjer Byggnadens komplexitet i Enkel Komplex Atemp mätt värde (exkl. Avarmgarage) 264 Finns installerad eleffekt >10 W/m 2 för uppvärmning och varmvattenproduktion m 2 Byggnadstyp Friliggande Verksamhet Fördela enligt nedan: 6 Byggnadskategori En- och tvåbostadshus Nybyggnadsår 1972 Bostäder (inkl. biarea, t.ex. trapphus och uppvärmd källare) Procent av Atemp (exkl. Avarmgarage) 100 Ja i Nej i Nej Är byggnaden skyddad som byggnadsminne? Ja enligt 3 kap KML Ja enligt SBM-förordningen Är byggnaden en sådan särskilt värdefull byggnad som avses i 8 kap 13 PBL? i Nej Ja, är utpekad i detaljplan eller områdesbestämmerlse Ja, är utpekad i annan typ av dokument Ja, egen bedömning Övrig verksamhet - ange vad Summa 100

11 Energianvändning Verklig förbrukning Vilken 12-månadsperiod avser energiuppgifterna? (ange första månaden i formatet ÅÅMM) Hur mycket energi har använts för värme och komfortkyla angivet år (ange mätt värde om möjligt)? Angivna värden ska inte vara normalårskorrigerade Fjärrvärme (1) Eldningsolja (2) Naturgas, stadsgas (3) Ved (4) Flis/pellets/briketter (5) Övrigt biobränsle (6) i Mätt Fördelat värde värde Beräknad förbrukning Beräknad energianvändning anges för nybyggda/andra byggnader utan mätbar förbrukning och normalårskorrigeras ej gfedc Omvandlingsfaktorer för bränslen i tabellen nedan gäller om inte annat uppmätts: Eldningsolja /m 3 Naturgas Stadsgas /1 000 m 3 Pellets /1 000 m 3 (effektivt värmevärde) /ton, beroende av träslag och fukthalt Källa: Energimyndigheten För övriga biobränsle varierar värmevärdet beroende av sammansättning och fukthalt. Det är expertens ansvar att omräkna bränslets vikt eller volym till energi på ett korrekt sätt. El (vattenburen) (7) Ja Ja El (direktverkande) (8) El (luftburen) (9) Markvärmepump (el) (10) Värmepump-frånluft (el) (11) Värmepump-luft/luft (el) (12) Värmepump-luft/ vatten (el) (13) Energi för uppvärmning och varmvatten 1 (Σ1) Varav energi till varmvattenberedning Finns solvärme? i Nej Finns solcellssystem? i Nej Ort (graddagar) Fjärrkyla (14) Ange solfångararea 1300 i m 2 Ange solcellsarea m 2 Beräknad energiproduktion /år Beräknad elproduktion Normalårskorrigerat värde (graddagar) /år Övrig el (ange mätt värde om möjligt) Angivna värden ska inte vara normalårskorrigerade Fastighetsel 2 (15) Hushållsel 3 (16) Verksamhetsel 4 (17) El för komfortkyla (18) Tillägg komfortkyla 5 (19) Byggnadens energianvändning 6 (Σ3) Ort (Energi-Index) Byggnadens elanvändning 7 (Σ4) 600 i 5222 i Umeå Flygplats Umeå Energiprestanda varav el Referensvärde 1 (enligt nybyggnadskrav) Mätt Fördelat värde värde Normalårskorrigerat värde (Energi-Index) 8 Referensvärde 2 (statistiskt intervall) /m 2,år /m 2,år /m 2,år - /m 2,år 1 Summa 1-13 (Σ1) 2 Den el som ingår i fastighetsenergin 3 Den el som ingår i hushållsenergin 4 Den el som ingår i verksamhetsenergin 5 Beräkning av värdet sker med utgångspunkt i vilket energislag och typ av kylsystem som används (se Boverkets byggregler, BFS 2008:20 och BFS 2011:6) 6 Enligt definition i Boverkets byggregler (Summa 1-15, (Σ3)) 7 Den el som ingår i byggnadens energianvändning (Summa 7-13,15,18-19 (Σ4)) 8 Underlag för energiprestanda

12 Uppgifter om ventilationskontroll Finns det krav på återkommande ventilationskontroll i byggnaden? Ja i Nej Typ av ventilationssystem gfedc FTX gfedc FT gfedc F med återvinning gfedc F 10 Avser när byggnaden har fler ventilationsaggregat gfedcb Självdrag Uppgifter om luftkonditioneringssystem Finns luftkonditioneringssystem med nominell kyleffekt större än 12kW? Ja i Nej Uppgifter om radon Är radonhalten mätt? i Ja Nej Radonhalt Typ av mätning 150 Bq/m 3 Långtidsmätning enligt SSM 6 Datum för radonmätning

13 Utförda energieffektiviseringsåtgärder sedan föregående energideklaration Rekommendationer om kostnadseffektiva åtgärder Övrigt Har byggnaden deklarerats tidigare? Har byggnaden besiktigats på plats? i Ja Nej Ja i Nej Vid nej, vilket undantag åberopas ( 6) SFS 2012:400 Kommentar Vi besiktar alla byggnader på plats. 6 Se även rapport av Bosyn. Annat arbete med hänvisning till hälsa och miljö som utförts på byggnaden, t.ex. miljöklassning, enkäter eller kommentarer till energideklarationsuppgifterna Mekanisk frånluft finns installerad, men ej använd under vintern /år är beräknad till fristående varmgarage om ca 33 kvm. Värms via kulvert från bostadshuset. Fjärrvärmeförbrukning året 2012 var Fjärrvärmeförbrukning året 2013 var Annat arbete med hänvisning till hälsa och miljö som utförts på byggnaden, t.ex. miljöklassning, enkäter eller kommentarer till energideklarationsuppgifterna Troligtvis kommer ni att spara några procent på uppvärmningen genom att optimera värmekurvan. Vid besiktningen var den inställd på 1,0, vilket är något högt förhållande till hur byggnaden är isolerad. Uppskattad besparing ca Testa optimera värmekurva genom att sänka den något (testa 0,7-0,8), skulle det bli för kallt inomhus, förskjuter ni kurvan genom att öka den fiktiva rumstemperaturen på det stora vredet. Blir det däremot kallare inne ju kallare det blir ute, måste värmekurvan justeras upp något. Ett bra tips för att kontrollera värmekurvan är att vrida upp alla termostater på max och sedan observera, blir det varmare inomhus ju kallare det blir ute är värmekurvan för brant, dvs för hög och måste justeras ned något och vice versa. På Umeå Energis hemsida kan ni hitta vissa manualer för fjärrvärmeväxlare. Expert Förnamn Linus Datum för godkännande Efternamn Sandström E-postadress [email protected] Certifikatnummer Certifieringsorgan Behörighetsnivå 3322 Kiwa Swedcert Normal Företag Bosyn
