1 Grävningsbestämmelser i Skövde kommun

2 Förord Sektor samhällsbyggnad ansvarar för den offentliga miljön i Skövde. Vi arbetar för att alla som bor i och besöker vår stad ska uppleva den som trevlig och vacker att vistas i. För att vi ska få kännedom och kontroll över allt som pågår och händer i vår stad och därmed få möjlighet att ställa krav på kvaliteten på den återställning som görs efter schaktningsarbeten i kommunal mark har detta dokument tagits fram. SEKTOR SAMHÄLLSBYGGNAD Anna Möller Enhetschef Gatu-/Naturenheten 2 (23)

3 Förord... 2 Allmänt... 4 Tillstånd och avtal... 5 Syn och besiktning... 7 Bestämmelser vid schaktning i hårdgjord yta... 9 Bestämmelser vid schaktning nära växtlighet Schakt med alternativa metoder Påföljder Bilaga Bilaga (23)

4 Allmänt Grundläggande bestämmelser för arbeten på vägar och mark återfinns i ett flertal lagar, förordningar, kungörelser, författningar och föreskrifter. Skövde kommun har därutöver utfärdat bestämmelser för nyttjande av kommunal mark som antogs av tekniska nämnden Underordnat bestämmelserna för nyttjande av kommunal mark återfinns dessa detaljerade regler, anvisningar och riktlinjer för schakt- och ledningsarbeten i kommunal mark Grävningsbestämmelser. Grävningsbestämmelserna gäller för all schaktning i kommunal mark, såväl för anläggande och underhåll av ledningar i mark eller schakt som utförs av annan orsak. där Skövde kommun är väghållare samt på kommunala grönytor inom tätbebyggd område. Grävningsbestämmelserna syftar till att minimera skador på gatu- och parkanläggningar, begränsa framkomlighetsproblem samt tillse att parter får information om planerade och pågående arbeten i god tid. Grävningsbestämmelserna skall även underlätta en långsiktig planering och god samordning för att begränsa antalet grävningar i allmän platsmark. Grävningsarbeten i allmän platsmark får endast utföras utav en av Sektor samhällsbyggnad godkänd entreprenör. Arbete i gatu- och grönområden ska planeras och utföras på ett sådant sätt att anläggningars konstruktion, bärighet och slitstyrka består. Arbeten intill ledningar och kablar utförs i enlighet med respektive ledningsägares föreskrifter. Allt arbete ska bedrivas på ett sådant sätt att miljön inte skadas och att olägenheter som buller, vibrationer, damm och framkomlighetsproblem minimeras. Arbetepåväg Grävnings bestämmelser Upplåtelseav offentligplats 4 (23)

5 Tillstånd och avtal Byggherren den som låter utföra ansvarar för att lagar, förordningar och föreskrifter följs och att erforderliga tillstånd finns för arbetets bedrivande. Byggherren skall klarlägga alla förutsättningar för grävningsarbetet såsom förekommande ledningar, arkeologiska restriktioner m.m. För arbeten som sker på kommunal mark fordras ofta såväl tillstånd för att utföra själva schakten samt en godkänd trafikanordningsplan (TA-plan). Markavtal För att anlägga och ha kvar anläggningar, ledningar och dylikt i kommunal mark fordras avtal med Skövde kommun. Markavtalet är ett villkor för att få grävningstillstånd och reglerar garantitider, ersättningar med mera. Grävningstillstånd Ansökan om tillstånd för schakt- och ledningsarbeten grävningstillstånd ska göras i god tid innan arbetena påbörjas. Som villkor för tillstånd gäller att utföraren förbinder sig att följa dessa grävbestämmelser samt överordnade bestämmelser för nyttjande av kommunal mark. Tillstånd ska sökas för varje objekt. Akuta grävningar ska anmälas senast första arbetsdagen efter arbetet påbörjats. Ansökan görs elektroniskt via länk E-tjänst, grävningstillstånd i kommunal mark som nås från Skövde kommuns hemsida,. Normal handläggningstid är 10 arbetsdagar. Till ansökan skall bifogas byggherren/ledningsägarens namn och adress byggherren/ledningsägarens kontaktperson arbetsplatsens adress beskrivning av arbetet samt arbetsmetod TA-plan med skiss tidpunkt för start och färdigställande föreslaget ledningsläge (ritning) Byggherren/ledningsägaren ansvarar för att arbetet följer överenskommen tidplan. Förändringar eller avvikelser från tidplanen ska meddelas Gatu-/Naturenheten. TA-plan Vid arbete som utförs i trafikerade ytor ska utföraren upprätta en trafikanordningsplan (TA-plan). Med trafikerade ytor menas i detta fall ytor som är avsedda för såväl biltrafik som gång- och cykeltrafik. Ansökan görs elektroniskt via länk E-tjänst, Ansökan om trafikanordningsplan som nås från Skövde kommuns hemsida,. På hemsidan finns även regler och riktlinjer 5 (23)

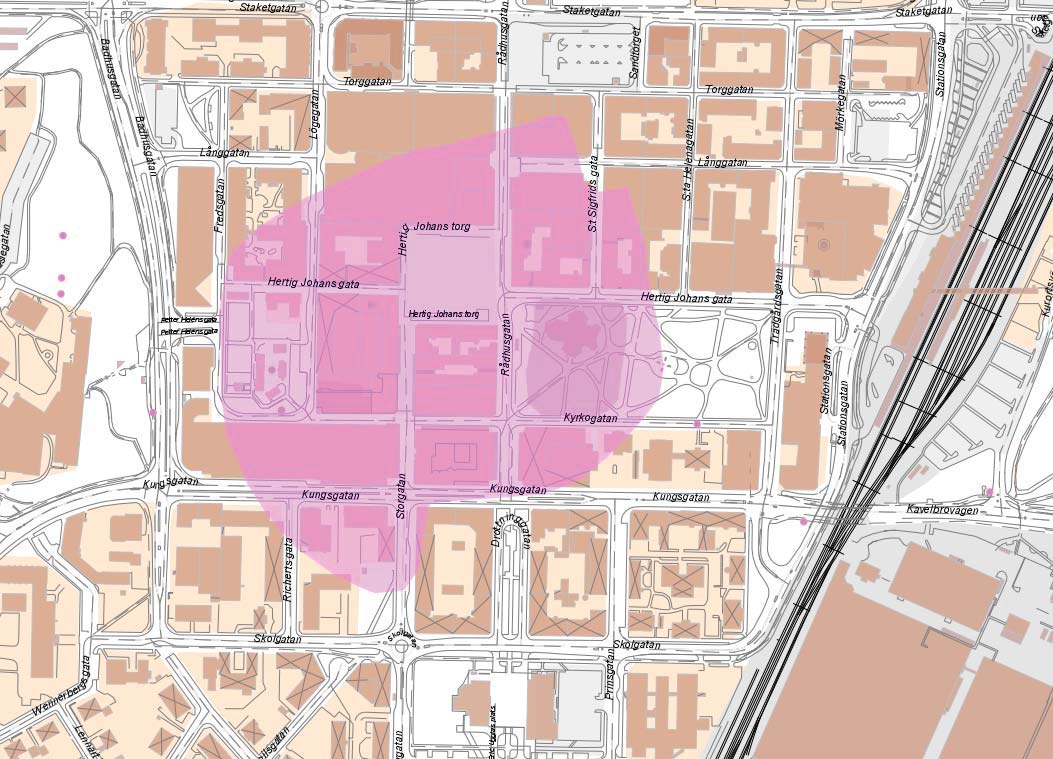

6 för trafikanordningsplaner. Gatu-/Naturenheten inom Sektor samhällsbyggnad ska godkänna TA-planen. TA-planen ska redovisa hur trafiken skall ledas förbi arbetsplatsen så att personal såväl som trafikanter skyddas mot olyckor och hur hänsyn tas för att minimera störningar i trafikflödet. Fornlämning Skövde stadskärna utgör en fornlämning benämnd Skövde 73. Vid all schaktning inom detta område skall tillstånd sökas hos Länsstyrelsen i Västra Götaland. Tillfälligt utnyttjande av offentlig mark För att nyttja ytterligare ytor som kan behövas vid ett väg- eller ledningsarbete (t.ex. för personalbodar, redskapsbodar, material och div. utrustning), vilka inte ryms inom arbetsområdet måste tillstånd sökas hos Polismyndigheten, ansökan om användande av offentlig plats. Sektor samhällsbyggnad får ansökan för yttrande och tar ut en avgift för ianspråktagen mark enligt av kommunstyrelsen fastslagen taxa. 6 (23)

7 Syn och besiktning Utsättning av arbetsområde Utsättning som visar arbetets sträckning och omfattning ska göras så att arbetsytans gränser kan detaljbestämmas. Syn av området sker efter denna utsättning. Ägare av befintliga ledningar inom arbetsområdet skall beredas tillfälle att ta del av anläggarens förslagshandlingar i god tid innan arbetena påbörjas. Anvisningar som ägare av be fintliga ledningar i förekommande fall anger på förslagsritningen skall följas. Före syn skall byggherren/ledningsägaren begära utsättning av befintliga ledningar. Byggherren/ledningsägaren ansvarar för skador på ledningar och mätpunkter. Vid utsättning och kabelmarkering med färg får denna inte användas på kantsten, på stenbeläggning och plattor får endast mindre punkter göras, det samma gäller för gångbanor med beläggning som inte repareras i anslutning till arbetet. Syn innan arbetets början Innan arbetet startar ska byggherren eller dennes entreprenör genomföra en syn på platsen samt dokumentera och fotografera området. Sektor samhällsbyggnad ska senast en vecka i förväg beredas tillfälle att delta vid synen. Dokumentationen skall omfatta: Arbetsområdets omfattning/utbredning. Gatans och anläggningarnas standard och ev. skador samt åldersslitage. Träd, växter och grönområden som berörs av arbetet, även upplag och transportvägar. Värdering av träd, buskar och andra växter som måste tas bort på grund av arbetet. Skyddsåtgärder som behövs Omfattning av återställande Information till tredje man Byggherren eller dennes entreprenör ansvarar för att informera de som kommer att beröras av arbetena. Vid grävningsarbete som påverkar framkomligheten är det av stor vikt att allmänhet, fastighetsägare, näringsidkare och övriga berörda erhåller erforderlig information. Informationen ska ske i god tid innan arbetet påbörjas och vid behov ska informationstavlor som förvarning om kommande arbeten sättas upp. I samband med grävningstillståndet kan även beslutas att arbetsplatsen skall skyltas med arbetets art, ansvarig ledningsägare, entreprenör och tidpunkt när arbetet avslutas. 7 (23)

8 Besiktning vid slutfört arbete När arbetet är färdigställt ska detta anmälas till kommunen. Återställandet av schakten ska besiktigas och godkännas av Sektor samhällsbyggnad inom 10 dagar efter det att anmälan inkommit. I de fall byggherren/ledningsägaren själv ska utföra återställning av beläggningen ska anmälan ske vid helt färdigt arbete. I de fall återställning av beläggningen beställs av Sektor samhällsbyggnad ska anmälan ske när schakten är återfylld. Kostnadsansvarig - återställning Byggherren/ledningsägaren ansvarar för återställning av schakten. Återställning av ytskikt kan beställas av Sektor services arbetsavdelning som då debiterar byggherren/ledningsägaren för arbetet. Kan beställas direkt på ansökningsblanketten. Skada på mark, anläggning eller annan anordning utanför tillståndsgivna ytan kommer att debiteras byggherren inklusive de ev. kostnader som kan uppkomma för framtida underhåll. Ansvarsövertagande vid återställning Byggherren ansvarar för schakten (framkomlighet för trafikanter m.m.) i 10 dagar efter att anmälan om färdigställande mottagits. Därefter tar Sektor samhällsbyggnad över ansvaret. 8 (23)

9 Bestämmelser vid schaktning i hårdgjord yta Om inget annat anges gäller att allt arbete ska utföras enligt senaste AMA-föreskrift för anläggningsarbeten. Ledningars placering och förläggningsdjup Med ledning avses samtliga typer av ledningar och kablar. Ledningar ska placeras så att antalet korsningar med gatan eller gångbanan/cykelvägen begränsas. En ledning som korsar en väg ska om möjligt placeras vinkelrätt mot vägens riktning. Korsning av väg eller gata skall i största möjliga mån utföras genom rörtryckning. Detta gäller vid korsning under belagd yta, och i synnerhet vid korsning av högt trafikerad väg eller gata samt känslig parkmiljö. Ledningar ska förläggas på ett sådant djup att täckningen blir minst 55 cm. Ingrepp i nybelagda ytor Generellt gäller att ingrepp i nybelagd gata, väg eller gång- och cykelbana inte får göras inom tre år efter beläggningens utförande. För att undvika ingrepp i nylagda beläggningar utsänder Gatu-/Naturenheten varje år ett preliminärt program över planerade beläggningsarbeten till aktörer som har ledningar i allmänna gator. Särskilda grävmöten hålls också tre gånger per år då respektive ledningsägare förväntas presentera planerade arbeten. I de fall ingrepp i belagda ytor ändå görs inom tre år tas en förhöjd återställningskostnad ut enligt följande. År 1 (beläggningsåret) 4 gånger respektive á-pris År 2 3 gånger respektive à-pris År 3 2 gånger respektive à-pris År 4 debiteras normalt à-pris Schaktning, lagring av massor m.m. Schaktning, fyllning och packning ska utföras enligt gällande AMA-föreskrift för anläggningsarbeten. Särskild vikt ska läggas vid att schaktväggar blir så jämna som möjligt och har en jämn lutning utåt från botten för att kunna uppnå en god komprimering av återfyllda massor. Schaktgraven ska också vara tillräckligt bred för att kunna packa materialet ordentligt. Där ledningen korsar vägbanan i jordarter med tjällyftande egenskaper ska utspetsning utföras enligt gällande AMA Anläggning. 9 (23)

10 Återanvändningsbart material får lagras på arbetsplatsen om det kan förvaras på ett tillfredsställande sätt, trafik- och ordningsmässigt. Om Sektor samhällsbyggnad anser det nödvändigt ska dock materialet fraktas bort på byggherrens bekostnad. Betongplattor, gatsten, kantsten m.m. återanvändes och upplägges enligt Sektor samhällsbyggnads anvisningar. Material som skadats ska ersättas med likvärdigt. Påträffas gatsten under asfaltslager ska dessa transporteras till Sektor service förråd på Verkstadsvägen 4. Uppriven asfalt, fri från grus ska köras till godkänd deponi. Påträffas miljöfarliga schaktmassor såsom tjärasfalt eller liknade ska Gatu-/Naturenheten kontaktas. Tippavgifter och kostnader för miljöfarliga schaktmassor betalas av byggherren/ledningsägaren. Återfyllnad av schakt Schakten skall återfyllas upp till terrass med det bästa av uppschaktade massor och i ursprunglig jordartsföljd. Om schaktmassor under terrassbotten behöver bytas ut skall tjälfarlighetsklassen vara motsvarande de övriga massorna i gatan/cykelvägen. Byggherren/ledningsägarens entreprenör ska under arbetet utföra egenkontroll som dokumenteras skriftligt och vid anmodan överlämnas till Sektor samhällsbyggnads kontrollant. Egenkontrollen skall minst omfatta packningskontroll och materialval. Om fiberduk förekommer mellan något marklager inom det uppschaktade området och avlägsnas vid schaktningsarbetet måste den ersättas med en ny duk. Skarv mellan ny fiberduk och befintlig ska göras med minst samma täckning som vid nyläggning av duk. Återställning av obundna lager Byggherren/ledningsägaren svarar för återställning av obundna lager. Efter färdigställande ska Sektor samhällsbyggnad ges möjlighet att besiktiga arbetet. Överbyggnad av obundna lager skall utföras enligt gällande AMA Anläggning. Kravet på lagertjocklekar anpassas till Skövdestandard enligt tabellen nedan. Undantag från kraven kräver skriftligt godkännande och kan göras om Sektor samhällsbyggnads kontrollant bedömer att en annan överbyggnad är acceptabel eller att befintliga massor kan användas. Gatutyp Förstärkningslager 0-90 Bärlager 0-35 Huvudgata, industrigata 55 cm 12 cm Lokalgata 45 cm 12 cm Cykelbana 35 cm 12 cm Gångbana 40 cm Gatu-/Naturenheten kan komma att kontrollera genom fallviktsmätning eller likvärdigt att erforderlig packning utförts. 10 (23)

11 På delen som motsvarar blivande asfalttjocklek eller den med Gatu-/Naturenhetens överenskomna tjockleken skall provisorisk beläggning påföras, se punkt återställning av bitumenbundna lager. Utanför ordinarie beläggningssäsong återställs delen som motsvarar blivande asfalttjocklek med kallasfalt. Återställning av bitumenbundna lager Byggherren/ledningsägaren ansvarar för återställning av schakten. Arbetet ska utföras enligt nedanstående instruktioner. Återställning av ytskikt kan beställas av Sektor services arbetsavdelning som då debiterar byggherren/ledningsägaren för arbetet. Kan beställas direkt på ansökningsblanketten. Reparationen begränsas genom sågning eller huggning av raka kanter till rektangulära ytor. Nedtryckning eller upplyftning av kvarvarande beläggning får inte göras. Kanterna sågas eller huggs på orörd yta minst 50 cm utanför schaktkant. Alla asfaltkanter rengörs och klistras före asfaltering. Efter asfaltering förseglas skarvarna med en 10 cm bred remsa av asfaltemulsion. Beläggningsskarvarna skall placeras i markerad eller tänkt mittlinje, körfältslinje eller kantlinje, se exempel nedan. På gångbanor och cykelvägar skall hela bredden asfalteras oavsett schaktbredd eller förläggningsmetod. Undantag kan göras på breda gång- och cykelbanor om schaktbredden understiger halva vägbredden. Detta beslutas av Gatu-/Naturenhetens kontrollant. I övrigt skall allt beläggningsarbete utföras med minimum av skarvar. Exempel 1 Exempel 2 Schakt Återställning Schakt Återställning Exempel 3, tvärschakter Schakter Återställning 11 (23)

12 Metod 1 Återställning av bitumenbundna lager på gator med flerskiktsbeläggning På huvudvägnätet skall tryckning av ledning övervägas i samråd med Gatu-Naturenheten. Återställning av de bitumenbundna lagren ska ske i två etapper. Etapp 1 Den första återställningen sker innan avstängningen har tagits bort. AG med förhöjd bindemedelshalt påförs till nivå med färdig yta med motsvarande tjocklek som den uppgrävda asfalten eller den med Sektor samhällsbyggnad överenskomna tjockleken. Etapp 2 Den andra återställningen utförs alltid av Sektor samhällsbyggnad och görs tidigast ett år men senast två år efter den första återställningen. AG-lagret fräses bort till ett djup av minst 3 cm över hela den återställda ytan inklusive ett område minst 25 cm utanför den första återställningen, se figur nedan. Därefter påförs slitlagerbeläggning lika den ursprungliga, dock minst enligt tabell nedan. Metod 2 Gator med enskiktsbeläggning På mindre gator med enskiktsbeläggning och låg trafikbelastning ska återställning med asfalt ske omgående. Under icke asfaltssäsong läggs befintlig asfaltstjocklek med returasfalt. Denna ersätts av slutlig beläggning kommande asfaltssäsong. Gång- och cykelbanor Återställningen av slitlagret sker i en etapp och återställs snarast möjligt. Under tiden före asfaltering skall schakten återställas provisoriskt med returasfalt alternativt kallasfalt till befintlig asfaltnivå. Slutlig slitlagerbeläggning ska vara lika den ursprungliga, dock minst enligt nedanstående tabell. Beläggningstyp och tjocklek Beläggning ska återställas med samma tjocklek och kvalitet som den upprivna. Tjocklekarna ska dock minst vara enligt nedanstående tabell. Gatutyp AG Toppbeläggning Huvudgata/Industrigata 40 mm 40 mm specialmassa Lokalgata, 2-skikt 40 mm 32 mm ABT11/8 Lokalgata, 1-skikt - 40 mm ABT11 Cykelbana - 40 mm ABT11 Gångbana - 32 mm ABT8 12 (23)

13 Övrig återställning Återställning av plattor och kantsten Byggherren/ledningsägaren ansvarar för återställning av plattor och kantsten. Arbetet ska utföras enligt nedanstående instruktioner. Återställning av ytskikt kan beställas av Sektor services arbetsavdelning som då debiterar byggherren/ledningsägaren för arbetet. Kan beställas direkt vid ansökan. Ytan ska återställas med material, kvalitet, utseende och ev. mönster i enlighet med det upprivna. Vid uppgrävning av kantsten kan det i vissa fall bli aktuellt att justera denna för att förbättra tillgängligheten för rörelsehindrade eller höja om kantstenen är för låg. Detta beslutas i samband med syn, eller anges på grävtillståndet. Vägmarkering Byggherren/ledningsägaren ansvarar för återställning av vägmarkeringar. Arbetet ska utföras enligt nedanstående instruktioner. Återställning av ytskikt inklusive målning kan beställas av Sektor services arbetsavdelning som då debiterar byggherren/ledningsägaren för arbetet. Kan beställas direkt på ansökan. Material och utförande ska följa anvisningarna i Vägmärkesförordningen och aktuell AMA Anläggning. Brunnar mm i mark Höjdjustering av brunnar till beläggningsnivå ingår i den återställning av ytskikt som byggherren/ledningsägaren ansvarar för. Betäckningar i det uppschaktade området skall vid återställning bytas till flytande. Betäckningar tillhandahålls av respektive ledningsägare. Återställning av ytskikt inklusive höjdjustering av brunnar kan beställas av Sektor services arbetsavdelning som då debiterar byggherren/ledningsägaren för arbetet. Kan beställas direkt på ansökan. 13 (23)

14 Bestämmelser vid schaktning nära växtlighet Vid all slags ledningsarbete och byggnation skall speciell hänsyn tas till växtlighet. Nedanstående anvisningar skall följas. Det är Sektor samhällsbyggnads Gatu-/Naturenhet som bestämmer vilka åtgärder som åligger entreprenören innan grävning/byggnation kan påbörjas. När grävning ska ske i närheten av träd ska Entreprenören kontakta Gatu-/Naturenheten för en genomgång av kraven på plats och dokumentering av dessa. Grävning i närhet av träd Avser grävning i närheten av träd som står solitärt i hårdgjord miljö, i plantering eller gräsyta. Om arbete skall bedrivas innanför trädets droppzon +3m, se figur 1, eller inom ett avstånd av 5 meter från stammen skall detta uppges i grävansökan. Figur 1 Arbete innanför droppzon kräver speciell hänsyn Träd inom arbetsområdet ska förses med brädskydd runt stam. För träd som berörs av grävning, styrbar borrning, byggnation eller annat arbete skall ritningar för planerat skydd av träd bifogas ansökningen. Kostnader för att skydda träden bekostas av entreprenör. Långa eller låga grenar (lägre än 4,6m) som inte kan behållas av utrymmesbrist skall beskäras innan grävarbetet påbörjas. Beskärningen skall ske av trädvårdsutbildad personal och bekostas av entreprenör. Avgrävda rötter ska omgående och alltid kapas med vass såg eller sekatör för att få ett rent snitt. Lämpliga redskap skall alltid finnas på arbetsplatsen. Rötter med diameter över 5 cm får inte kapas utan godkännande av Gatu-/Naturenheten. Frilagda exponerade rötter måste vid längre tid än en timme skyddas mot uttorkning och frostskador genom att en fuktig säckväv eller geotextil läggs över de synliga rötterna och schaktväggen vattnas. Rötter och rotskydd ska hållas fuktigt. Trädets vattenbehov skall alltid tillgodoses. Om schaktet inte omedelbart återfylls (> 4 tim dag sommartid, > 2 dagar 14 (23)

15 vintertid* ) måste rötterna skyddas med ett rotdraperi som består av ett ca 30 cm tjockt lager fuktig torvblandad jord eller motsvarande. Transporter, uppställning av arbetsmaskiner eller bodar och upplag av massor får inte förekomma innanför träds skyddszon utan tillfälligt markskydd som tex körplåt, körväg av geotextil med 200mm 32-63mm kross. Bensin, diesel, halkbekämpningsmedel, lösningsmedel eller liknande får inte förvaras eller hanteras inom ett avstånd från stammen räknat på tre gånger trädkronans radie. I vissa fall kan markägaren eventuellt be om komplettering i form av en rotkartering eller provgrävning innan arbetet påbörjas. Även en metod att suga bort jorden med en mobil vakuumsug kan bli aktuell för att skona rötterna på värdefulla träd. Gatu-/Naturenheten kan även förorda att trädet temporärt ska flyttas. Vid föreläggande av ovanstående, samt vid behov av beskärning utöver vad som nämnts i tidigare stycke, ska Gatu-/Naturenheten kallas till platsen för konsultation. Barriärer och skydd får inte ändras eller tas bort under arbetets gång utan godkännande från Gatu-/Naturenheten. Entreprenören ansvarar för skyddens funktion bibehålls under arbetet. Återställning i närheten av träd Ytan skall återställas till ursprunglig utformning utan dröjsmål då schaktarbetet är klart. Återställningen sker med tidigare separerade massor eller ny matjord. Överbyggnaden för träd skall bestå av 30 cm mineraljord och däröver 40 cm matjord med mullhalt < 4 %. Där skelettjord har påverkats av grävarbeten skall återställning ske med skelettjordsblandning. Gräsyta ska återställas enligt föreskrift i stycke Grävning i gräsmatta. Underhåll av schakt samt återställning kan beställas av Sektor services arbetsavdelning och då meddelas detta på grävansökan. Om inte beställning gjorts ansvarar ledningsägaren eller byggherren för detta. Markägaren kan komma att begära garantiskötsel och/eller etableringsskötsel av ledningsägaren eller byggherren. Kostnaden för denna skötsel bekostas av ledningsägaren eller byggherren. Ledningsägaren eller byggherren kallar vid alla arbeten markägaren till slutbesiktning. Bestämmelser vid schaktning i buskage/planteringar Vid grävning i buskage eller plantering ska befintlig vegetation varsamt flyttas och jordslås i matjord. Samtliga rötter skall vara väl täckta medan grenverk och bladverk ej får jordtäckas. Avgrävda rötter (> 3 cm) på kvarvarande vegetation ska omgående och alltid kapas med vass såg eller sekatör för att få ett rent snitt. Lämpliga redskap skall alltid finnas på arbetsplatsen. Samtliga frilagda rötter måste omedelbart skyddas mot uttorkning och frostskador genom att en fuktig säckväv eller geotextil läggs över de synliga rötterna. 1 Med vintertid avses period när trädet ingått i vintervila (normalt nov-feb), övrig tid är sommartid. 15 (23)

16 Om schaktet inte omedelbart återfylls (> 4 tim dag sommartid, > 2 dagar vintertid* ) måste rötterna skyddas med ett rotdraperi som består av ett ca 30 cm tjockt lager fuktig torvblandad jord eller motsvarande. Jordslagna växter, rötter och rotskydd ska hållas fuktigt. Återställning av ytor med buskage/plantering Återställningen sker med befintlig separerad mineraljord som täcks med 40cm ny gödslad och torvinblandad jord anpassad till växtbäddstyp. Innan återplantering av rotslagen växtlighet sker ska markägaren kontaktas. Beskärning av avbrutna grenar skall ske vid planteringen. Beskärningen skall utföras av trädvårdsutbildad personal och bekostas av entreprenör. Vattning ska ske omgående efter plantering, bekostas av entreprenör. Återställning kan beställas av Sektor services arbetsavdelning och då meddelas detta på grävansökan. Om inte beställning gjorts ansvarar ledningsägaren eller byggherren för detta. Bestämmelser vid schaktning i klippt gräsmatta Grävning och hantering av massor skall ske på sådant sätt att skador på angränsande mark minimeras. Massorna ska separeras i mineral och matjord. Återställning av gräsytor Ytan skall återställas till ursprunglig utformning utan dröjsmål då schaktarbetet är klart. Återställningen sker med befintliga separerade massor eller ny matjord. Överbyggnaden i schaktet skall bestå av mineraljord och däröver 20 cm matjord fri från föroreningar. Inga stenar, rötter eller grenar får vara synliga. Även eventuella körspår och skador på upplagsplats skall åtgärdas och återställas. Ytan ska besås med gräsfröblandning sammansatt motsvarande omgivningen. Återställning kan beställas av Sektor services arbetsavdelning och då meddelas detta på grävansökan. Om inte beställning gjorts ansvarar ledningsägaren eller byggherren för detta. Bestämmelser vid schaktning vid vägkant (dikesslänt och bakslänt + 1m) Grävning och hantering av massor skall ske på sådant sätt att skador på angränsande mark minimeras. Träd och buskage inom arbetsområdet skall behandlas som föreskrivet i övriga tillämpliga delar i dokumentet. 2 Med vintertid avses period när trädet ingått i vintervila (normalt nov-feb), övrig tid är sommartid. 16 (23)

17 Återställning av vägslänter Ytan skall återställas till ursprunglig utformning utan dröjsmål då schaktarbetet är klart. Schakt och ev. körspår skall återställas så naturtroget som möjligt. Efter återställning skall det inte förekomma stenar, rötter, eller annan förorening synligt i det översta jordlagret. Ej heller får jordtovor, jordmassor etc. lämnas på dikeskant eller bakslänt. Vägrensytor återställs med befintliga massor. Schakten besås ej i normalfallet. Bestämmelser vid schaktning långgräsytor och skogsmark Vid grävning i natur- eller skogsmark ger Gatu-/Naturnenheten platsspecifika instruktioner för vidare hantering innan grävningen påbörjas. Långa eller låga grenar samt avgrävda rötter ska behandlas som tidigare angivets i stycke Grävning i närheten av träd. Återställning av långgräsytor och skogsmark Ytan skall återställas till ursprunglig utformning utan dröjsmål då schaktarbetet är klart. I skogsmark ska schakten och ev. körspår återställas så naturtroget som möjligt. I slåtterhävdade gräsmarker skall det efter återställning inte förekomma stenar, rötter, eller annan förorening synligt i det översta jordlagret. Schakt återställs med befintliga massor och besås ej i normalfallet. 17 (23)

18 Schakt med alternativa metoder Nedanstående text är ett komplement till övrig text i denna grävningsbestämmelse och kan inte användas enskilt. Metoden prövas i varje enskilt fall och kan endast tillämpas på lokalgator inom tättbebyggt område. Ansökan om schaktning med alternativ metod ska granskas i detalj, sträcka för sträcka, av Sektor samhällsbyggnad och befintliga kommunala ledningsägare för att avgöra om metoden kan godkännas. För att granskning/utsättning ska vara hanterbar krävs etappindelning av projektet, förslagsvis i storlek som motsvarar stadsdelar. Eftersom granskning av handlingar och sträckor blir betydligt mer omfattande än en vanlig grävansökan kan det komma att ta längre tid än specificerat i tidigare stycken varför kontakt tidigt i projekteringsstadiet är att rekommendera. D.v.s. projektering på detaljnivå krävs för att hitta lägen där det kan vara möjligt att använda alternativa metoder. Byggherren/ledningsägaren skall informera berörda fastighetsägare om arbetets art, påverkan och tidplan i god tid före arbetet påbörjas. Byggherren/ledningsägaren svarar för återställning av obundna lager och tillser att dessa håller en packningsgrad motsvarande gällande AMA Anläggning samt lämnar garanti mot sättningar på 10 år. Normal garantitid på återställda ytor ökas till 10 år. Med tanke på den grunda förläggningen får byggherren/ledningsägaren vara beredd på, och själv bekosta, att skador kan uppstå, ex. vid tjältining. Syn och besiktning Utsättning som visar arbetets sträckning och omfattning ska göras så att arbetsytans gränser kan detaljbestämmas. Syn av området sker efter denna utsättning och ska göras av representanter från Sektor samhällsbyggnad och Byggherren/ledningsägaren innan arbetet får påbörjas. Byggherren/ledningsägaren är sammankallande. Besiktning ska göras senast 10 arbetsdagar efter slutfört arbete av representanter från Sektor samhällsbyggnad och Byggherren/ledningsägaren. Byggherren/ledningsägaren är sammankallande. Ledningars placering och förläggningsdjup Ledning får ej förläggas längsgående närmare än 1 m från befintliga kablar eller på samma sida som fjärrvärme- och/eller VA-ledningar. Avstånd till VA-ledning ska vara minst 1,5 meter. Metod Micro-trenching Förläggning av ledning i gata, gångbana/gång- och cykelväg. Ledning får inte förläggas i körspår. Maxbredd på sågningsspår 10 cm. 18 (23)

19 Asfaltkanten skärs/sågas i rak linje i samma arbetsmoment som nedläggning av fiber/tomrör med direkt påföljande återfyllning, packning och asfaltering. Nedläggning av kablar/kanalisation samt skyddsfyllning ska utföras i samma arbetsmoment som sågning med schaktsläde för att minimera eventuella sättningar i ytan. Ledningar ska förläggas på ett sådant djup att täckningen blir minst 30 cm. Byggherren/ledningsägaren ansvarar för återställning av schakten. Efter asfaltering förseglas skarvarna med asfaltemulsion. Återställning av bitumenbundna lager skall vara utförd senast dagen efter avslutat arbete på varje delsträcka. Metod Fräsning Förläggning av ledning i gångbana/gång- och cykelväg/grönyta Asfaltkanten sågas/skärs i rak linje innan schaktning påbörjas för att få så rent snitt som möjligt Ledning ska förläggas i direkt anslutning till kantsten Borstning och rengöring av asfaltsytor utförs för bästa vidhäftning av asfalt Ledningar ska förläggas på ett sådant djup att täckningen blir minst 30 cm Återställning av asfalt i gångbana ska utföras beroende på rådande kvalitetsbestämning, (uppgift erhålls från Sektor samhällsbyggnad): o Grönt/nylagd = Återställning av hela gångbanans bredd, bekostas av byggherren/ledningsägaren o Gult/Rött/nyläggningsbehov inom 5 år = Återställning med asfalt av schakten, fråga skall ställas till Sektor samhällsbyggnad om beläggning av hela ytan med en fördelad kostnad Återställning av asfalt skall alltid minst göras till kantsten e.dyl. för att få motsvarande hållfasthet som i övriga gångbanan Byggherren/ledningsägaren ansvarar för återställning av schakten. Arbetet ska utföras enligt nedanstående instruktioner o Reparationen begränsas genom sågning eller huggning av raka kanter. Nedtryckning eller upplyftning av kvarvarande beläggning får inte göras. Kanterna sågas eller huggs på orörd yta minst 10 cm utanför schaktkant o Alla asfaltkanter rengörs och klistras före asfaltering o Efter asfaltering förseglas skarvarna med en 10 cm bred remsa av asfaltemulsion Vid schaktning och återställning i grönytor och i närheten av träd och annan växtlighet, se avsnitt för Bestämmelser vid schaktning nära växtlighet 19 (23)

20 Påföljder Stoppa arbetet Sektor samhällsbyggnad kan stoppa arbetet och på byggherrens/ledningsägarens bekostnad slutföra nödvändiga åtgärder om: Grävning medför att trafikanters eller tredje mans säkerhet äventyras. Gällande säkerhetsföreskrifter eller dessa bestämmelser inte följs. Om arbetet startas utan grävtillstånd. Påtalade brister inte åtgärdas. Kostnader för uppkomna skador För bristande återställning, skador på träd eller felaktigt hanterade massor m.m., debiteras byggherren/ledningsägaren för Sektor samhällsbyggnads merkostnader inklusive trädets eller anläggningen värde. Skador som orsakas på grund av felaktigheter och brister vid grävning etc. ersätts av byggherren/ledningsägaren. Skador som orsakas av att sten eller annat material lämnas vid till exempel återställning av grönytor och därefter orsakar skador på människor, byggnader, maskiner m.m. debiteras byggherren/ledningsägaren. För akuta underhållsåtgärder/felanmälningar eller dylikt från allmänhet eller näringsidkare föranledda av ledningsgrävningen debiteras ledningsägaren. 20 (23)

21 21 (23)

22 Bilaga 1 Checklista för byggherre/ledningsägare före igångsättning Fortlöpande informera och samråda med Sektor samhällsbyggnad om arbeten som planeras eller utreds, både på kort och på lång sikt och i projekteringsskedet. Ta fram uppgifter om andra ledningar på platsen. Samordna arbetet med övriga ledningsägare. Utföra projektering och geotekniska undersökningar. Planera hur träd och parkmark vid arbetsområdet ska behandlas. Detta görs i samråd med Sektor samhällsbyggnads Gatu-Naturenhet. Se till att markavtal finns. Ta fram ritningar med angiven skala. Ansöka om grävtillstånd Upprätta arbetsmiljö- och trafikanordningsplan. Samråd med Sektor samhällsbyggnad om lämpligt område för upplag, bodar m.m. Begära upplåtelsetillstånd hos polisen för bodar, upplag m.m. utanför arbetsområdet. Informera och samråda med näringsidkare, boende och fastighetsägare så tidigt som möjligt. Kalla berörda till syn före arbetets start. Kontrollera att nödvändiga beslut finns om vägarbete och/eller upplåtelse av mark på allmän plats. 22 (23)

23 Bilaga 2 Checklista för byggherre/ledningsägare, entreprenör, arbetsledare under arbetets gång Anmäla startdatum. Ansvara för arbetsområdet och schakten tills arbetsområdet är besiktigat och godkänt. Omhänderta restprodukter miljövänligt (uppriven asfaltbetong, fri från grus, skall tippas på godkänd deponi) och se till att mark och vatten inte förorenas. Se till att schakten utförs på ett riktigt sätt. Se till att schakten återställs på ett riktigt sätt Se till att träd, växter och andra parkytor som berörs av arbetet inte kommer till skada. Se till att mot Sektor samhällsbyggnad, övriga ledningsägare och tredje man, inte skador, förlust, eller intrång uppkommer under arbetet. Se till att ytor utanför upplåten mark inte används utan tillstånd. Se till att brandposter, avstängningsventiler, brunnar m.m. inte skadas eller blockeras genom åtgärder på arbetsplatsen. Se till att vattenavrinning från angränsande gatu- och markområden inte hindras genom arbetet. Dokumentera utförda kontroller och förändringar. Se till att trafikanordningsplanen följs och anmäla/ansöka om eventuella förändringar. Meddela om arbetet blir försenat. Hålla arbetsplatsen välstädad och se till att förvaring av material och verktyg sker på ett betryggande sätt. Anmäla klartdatum. 23 (23)
