El-termografering Einar Matsson Timmermansgatan/Mariaprästgårdsgatan

Transkript

1 El-termografering Einar Matsson Timmermansgatan/Mariaprästgårdsgatan Utförd av Mikael Hedlund, Solel Stockholm AB , kl

2 Avvikelser: El-Termografering är en kvalitativ och kvantitativ metod för detektering av avvikelser i elanläggningar, vanligtvis orsakat av dåliga anslutningar pga. kontaktdefekter. Men även andra fel registreras samt redovisas med både analys och bedömning. Alla el-komponenter som inspekterats finns noterade i arbetsprotokollet, alla avvikelser redovisas närmare i rapporten med detaljerad information samt både IR och digital bild. Varje el-komponent bedöms utifrån avvikelsens storlek, karaktär och temperaturhöjning jämfört med normalen. Även märkström, typ av komponenet, belastningsmönster och betydelsen vid ett eventuellt fel tas med i bedömningen. Rapporten är vår samlade bedömning, ansvaret för beslut om åtgärd samt att rätt åtgärd utförs åligger beställaren. Bedömningen klassificeras som 0, 1, 2 och3 0=Normalt, inom gränsvärden 1=Uppsikt, ny kontroll bör planeras 2=Åtgärdas, Åtgärd skall planeras in inom rimlig tid 3=Åtgärdas omgående, Överhängande brandfara, omedelbar åtgärd nödvändig Bedömningen görs av certifierad El-termograför utifrån temperaturökningen, absoluttemperatur, värmemönstrets karaktär, omgivningstemperatur, belastning samt typ av komponent. Klassificeringen är termograförens samlade bedömning. Termogram: Värmebilderna presenteras som termogram där kallare ytor har mörkare färg och varmare ytor ljusare färg. Färgskala och temperaturen finns till höger om varje bild. Värmebilderna har inte samma skala och man kan inte jämföra färgerna mellan olika bilder, En gul färg i en bild har en annan temperatur än gul färg i en annan bild Mätmarkörer: Mätmarkörer placeras dels på avvikelsen och dels på en referensyta som kan anses vara normal så att man kan avläsa temperökning och absoluta temperaturen på objekt utan att behöva tolka färgskalan. Termografistandard: Termografering är utförd enligt Svensk Brandskyddsförenings Norm SBF 1031:1 Termografören är certifierad El-termograför, Cert nr: Utrustning: C.A 1888 värmekamera Förutsättningar: Tidpunkt: Påbörjad ca 1000 Belastning: Låg Signatur ansvarig besiktningsman: Mikael Hedlund, SBSC

3 Arbetsrapport: Samtligga objekt som inspekterats är med i listan, dom objekt som påvisar avvikelser hänvisas till sid nummer för närmare detaljer. Ingen notering betyder ingen anmärkning, om det finns notering betyder det att avvikelsen rapporteras i rapporten på hänvisat sid nr. OBJEKT: SIDA: Elcentral NOTERING/ÅTGÄRD 0, 1,2,eller 3 indikerar nivå på problem samt åtgärdsförslag. 1 3

4 Denna eltermografi utfördes ca Inga speciella problem kunde upptäckas, utan alla komponenter höll sig inom rimliga temperaturvärden. Fastigheternas belastning var låg. Normalt bifogas bara bilder på upptäckta problem. Denna rapport är till för att åskådliggöra hur en rapport kan komma att se ut. I de bilder som presenteras här finns alltså ingen anmärkning, utan är endast bifogade som exempel. I detta exempel åskådliggörs temperaturskillnaden. Mörkt blå indikerad kallt. Starkt gult indikerar varmt. Min20.31 grader Max grader. Till höger en digitalbild med markerad IR ruta för att enklare illustrera vart bilden är tagen. I detta fält skrivs ID: nummer på elcentral normalt in. Image info Min Temp 20,31 C Emissivity 0,9 Max Temp 41,35 C File Name IR_4 - ca sat Shooting time :22:39 Chart L4:Max Temp 36,16 C L4:Vernier 0 C Grafen till vänster indikerar temperaturskillnaderna i grader på den vågräta linje som är inritad i IR bilden. Tabellen till höger visar på fakta om bild. 4

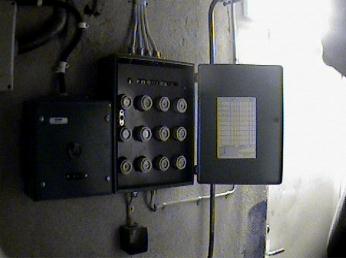

5 En temperaturskillnad på ca. 8 grader, inget behov av anmärkning. Vill här påvisa att det är skillnaden i temperatur som visas och att vi därmed kan upptäcka och påvisa problem. I detta fall ser vi att en säkring har betydligt mer belastning än övriga. Men att Max temp endast är ca 28 grader.kan bero på en mängd olika faktorer. Här skrivs ID:nummer på central och annan info in. Image info Min Temp 21,09 C Emissivity 0,9 Max Temp 29,94 C File Name IR_5 - ca sat Shooting time :32:03 Chart L1:Max Temp 28,08 C Eventuella kommentarer. L1:Vernier 0 C 5
