1 Nya belysningskoncept Philips Lighting Våren 2010

2 För mer information: Uppgifterna kan komma att ändras. Tryckeri: Print Competence Company Grafisk produktion: Adnovate Hållbar miljö Våra bästa EcoDesign-produkter känner du igen på logotypen för Grön produkt. En extern oberoende konsult har bekräftat att produkterna är minst 10 % bättre än motsvarande produkter när det gäller energieffektivitet, driftsäkerhet och de innehåller inga/minimalt med miljöfarliga ämnen.

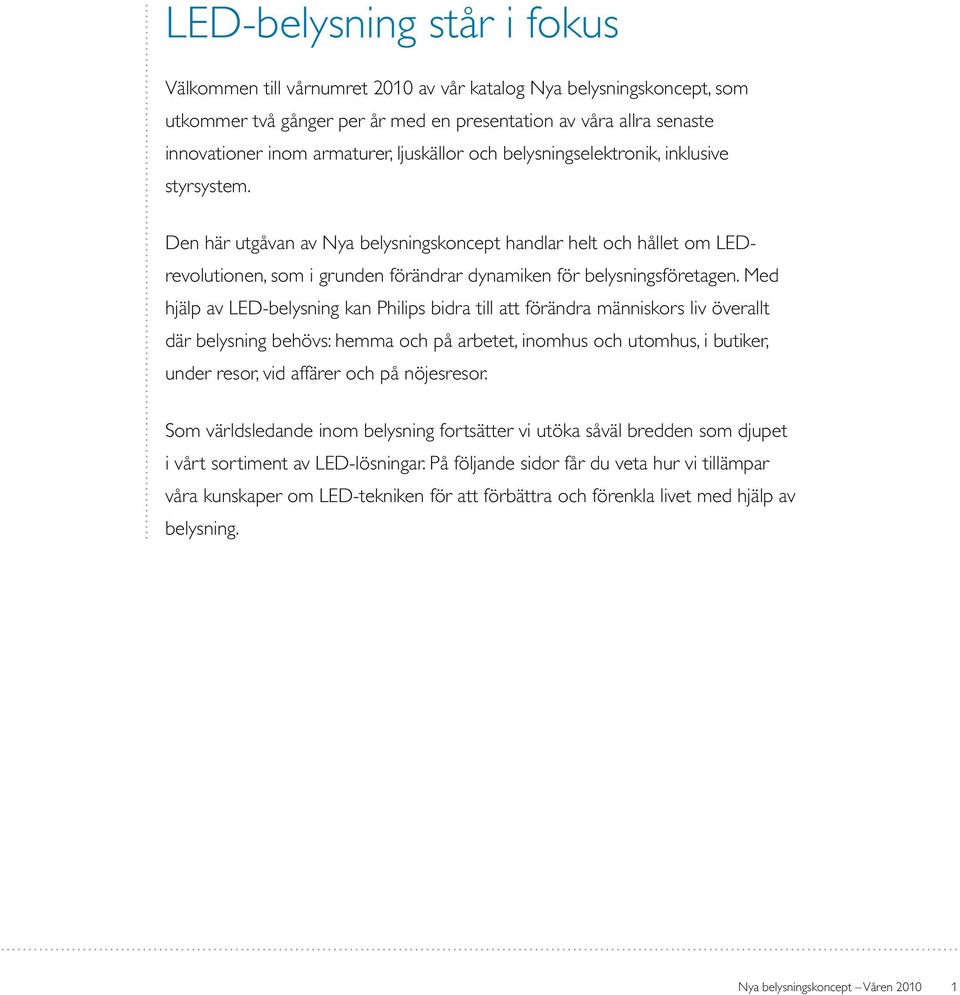

3 LED-belysning står i fokus Välkommen till vårnumret 2010 av vår katalog Nya belysningskoncept, som utkommer två gånger per år med en presentation av våra allra senaste innovationer inom armaturer, ljuskällor och belysningselektronik, inklusive styrsystem. Den här utgåvan av Nya belysningskoncept handlar helt och hållet om LEDrevolutionen, som i grunden förändrar dynamiken för belysningsföretagen. Med hjälp av LED-belysning kan Philips bidra till att förändra människors liv överallt där belysning behövs: hemma och på arbetet, inomhus och utomhus, i butiker, under resor, vid affärer och på nöjesresor. Som världsledande inom belysning fortsätter vi utöka såväl bredden som djupet i vårt sortiment av LED-lösningar. På följande sidor får du veta hur vi tillämpar våra kunskaper om LED-tekniken för att förbättra och förenkla livet med hjälp av belysning. Nya belysningskoncept Våren

4 LED på kontoret 2010 kommer att bli ett mycket spännande år när det gäller kontorsbelysning. Vi befinner oss nu i det avgörande skedet när övergången från traditionell belysning till LED verkligen tar fart. Philips driver övergången med det första kompletta sortimentet av LED-lösningar ljuskällor, armaturer och styrsystem, både för allmänbelysning och belysning på kontor. Alla kan dra nytta av energieffektiviteten, de otroliga anpassningsmöjligheterna och nu även den visuella komforten som LED-belysning ger. Det nya sortimentet är särskilt utformat för att möta de behov som kontorspersonal har och gör det genom sin innovativa funktion, design och hållbarhet. Arkitekter kan nu ta tillfället i akt och bidra till utformningen av framtidens kontor.

5 Arup Amsterdam, Nederländerna

6 Fler kreativa möjligheter Som marknadsledande inom belysning befinner sig Philips i framkanten när det gäller nyskapande och formgivning. Detta är särskilt tydligt inom LED-tekniken som ger ett stort utrymme för nya idéer. Lysdioder (LED) är mycket kompakta, vilket medför stor frihet när armaturerna formges. Eftersom LED är elektronisk utrustning kan de styras på digital väg och åstadkomma exakt de belysningseffekter som användarna behöver. Det är inte överraskande att all denna designfrihet har gett upphov till en ström av nya kontorsbelysningslösningar. DayWave-konceptets mjuka kurvor förhöjer atmosfären i vilket kontor som helst. Nya koncept som DaySign och DayZone ökar möjligheterna ytterligare och gör det lätt att använda belysningen på arbetsplatsen. 4 Nya belysningskoncept Våren 2010

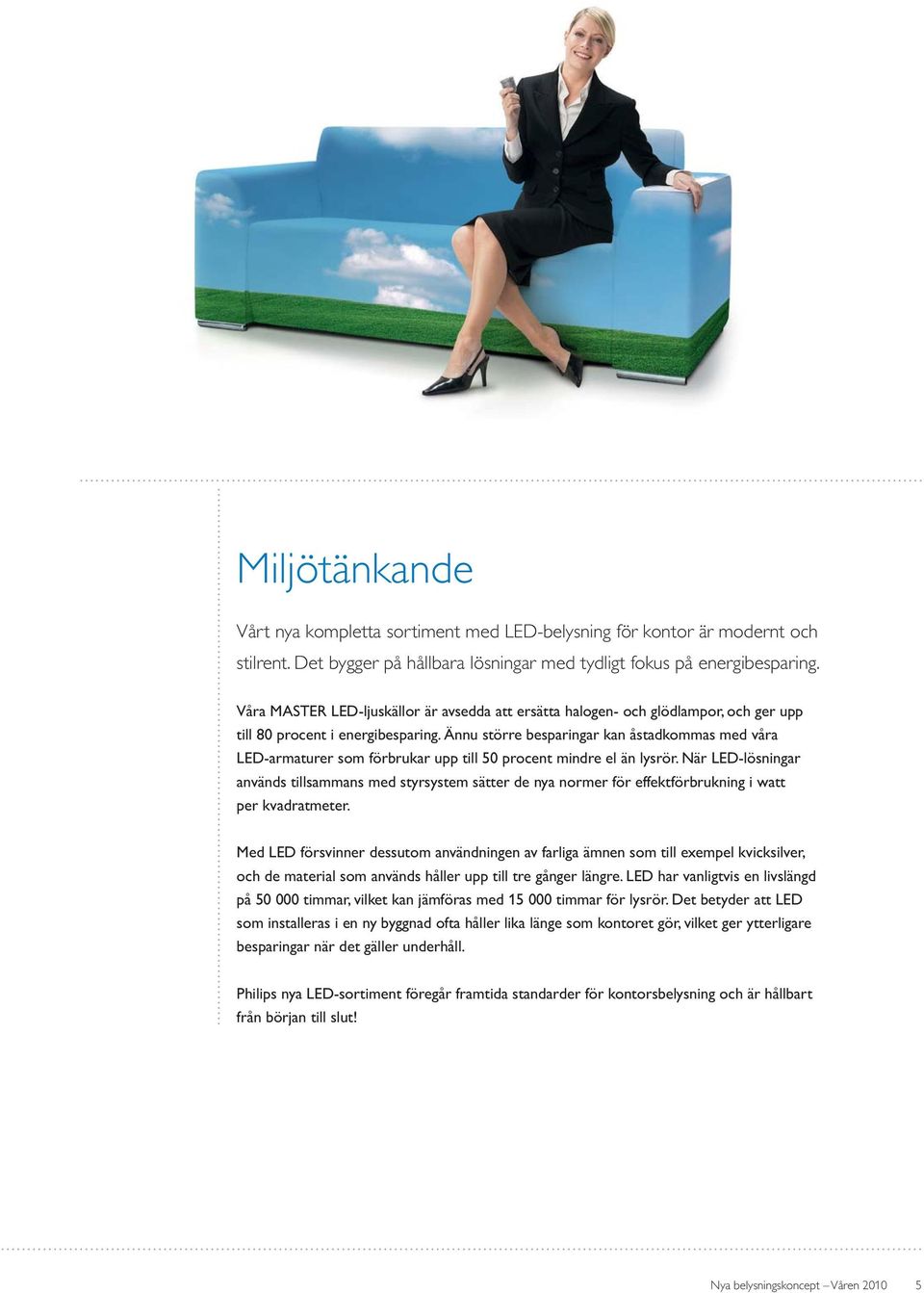

7 Miljötänkande Vårt nya kompletta sortiment med LED-belysning för kontor är modernt och stilrent. Det bygger på hållbara lösningar med tydligt fokus på energibesparing. Våra MASTER LED-ljuskällor är avsedda att ersätta halogen- och glödlampor, och ger upp till 80 procent i energibesparing. Ännu större besparingar kan åstadkommas med våra LED-armaturer som förbrukar upp till 50 procent mindre el än lysrör. När LED-lösningar används tillsammans med styrsystem sätter de nya normer för effektförbrukning i watt per kvadratmeter. Med LED försvinner dessutom användningen av farliga ämnen som till exempel kvicksilver, och de material som används håller upp till tre gånger längre. LED har vanligtvis en livslängd på timmar, vilket kan jämföras med timmar för lysrör. Det betyder att LED som installeras i en ny byggnad ofta håller lika länge som kontoret gör, vilket ger ytterligare besparingar när det gäller underhåll. Philips nya LED-sortiment föregår framtida standarder för kontorsbelysning och är hållbart från början till slut! Nya belysningskoncept Våren

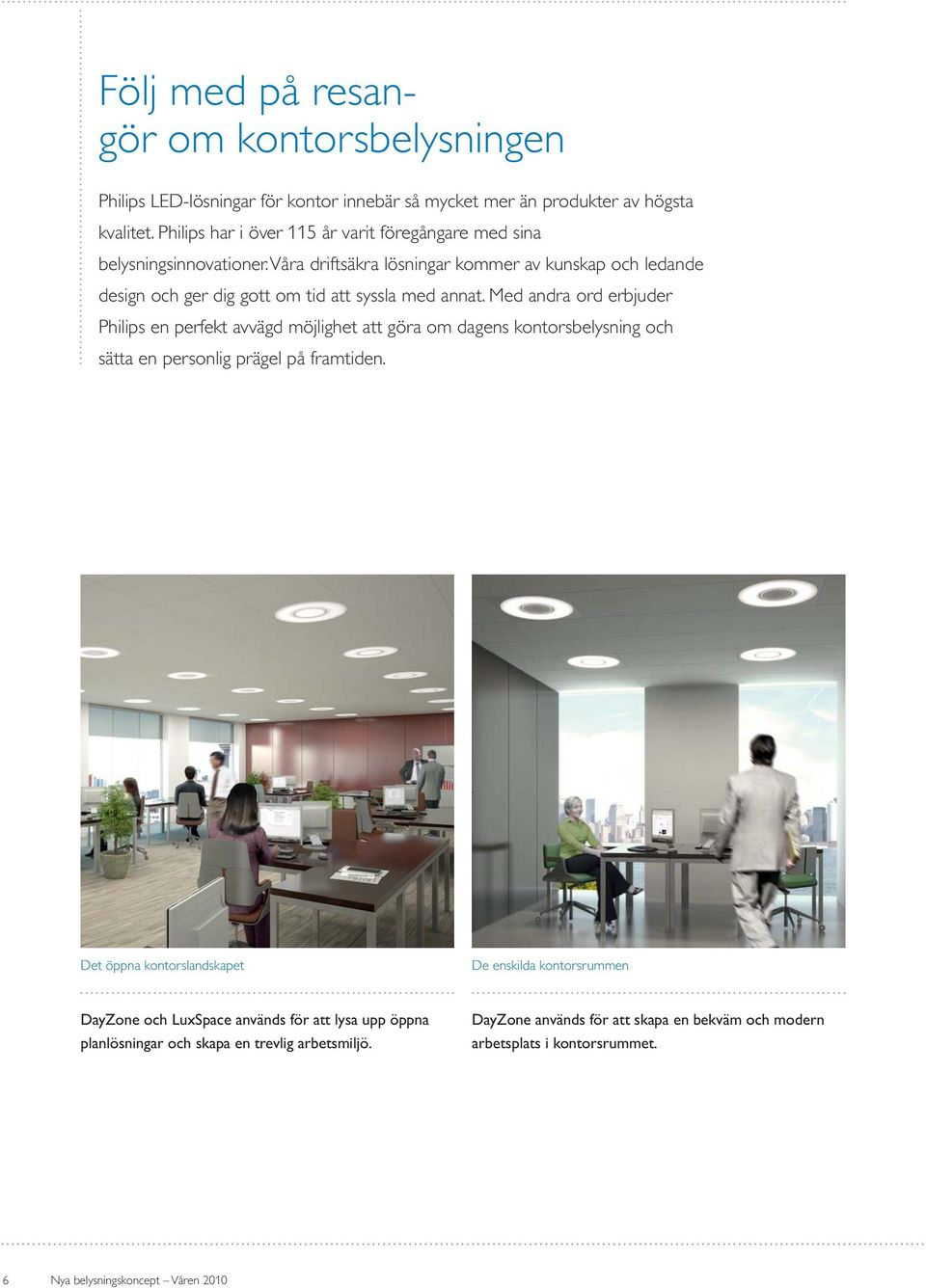

8 Följ med på resangör om kontorsbelysningen Philips LED-lösningar för kontor innebär så mycket mer än produkter av högsta kvalitet. Philips har i över 115 år varit föregångare med sina belysningsinnovationer. Våra driftsäkra lösningar kommer av kunskap och ledande design och ger dig gott om tid att syssla med annat. Med andra ord erbjuder Philips en perfekt avvägd möjlighet att göra om dagens kontorsbelysning och sätta en personlig prägel på framtiden. Det öppna kontorslandskapet De enskilda kontorsrummen DayZone och LuxSpace används för att lysa upp öppna planlösningar och skapa en trevlig arbetsmiljö. DayZone används för att skapa en bekväm och modern arbetsplats i kontorsrummet. 6 Nya belysningskoncept Våren 2010

9 Receptionen Sammanträdesrummet Här kan du se hur DayWave och alkovbelysning används för att skapa en modern och välkomnande reception. Alkovbelysningen DaySign kombinerad med SpotLED skapar en behaglig atmosfär i konferensrummet. Nya belysningskoncept Våren

10 Nya produkter Våren 2010 Kontor och skolor Butiker Hotell och restaurang Utomhus 8 Nya belysningskoncept Våren 2010

11 DayZone 12 LuxSpace Micro 14 SchoolVision 16 OccuSwitch 18 och Mini Square Wireless DaySign 22 StyliD 26 ew Cove 30 MX Powercore UnicOne pendelarmatur 32 Magneos LED-spotlight 34 MASTER LEDspot MR16 38 Novallure 40 MASTER GLOW 43 LEDBulb Graze Powercore 48 ew Blast Powercore 52 DecoFlood 2 54 CitySoul LEDGINE 64 MileWide LEDGINE 66 CitySpirit street LEDGINE 68 SpeedStar 70 Koffer 2 LED 72 RoadStar 74 Nya belysningskoncept Våren

12 10 Views and solutions Spring 2010

13 Kontor och skolor Views and solutions Spring

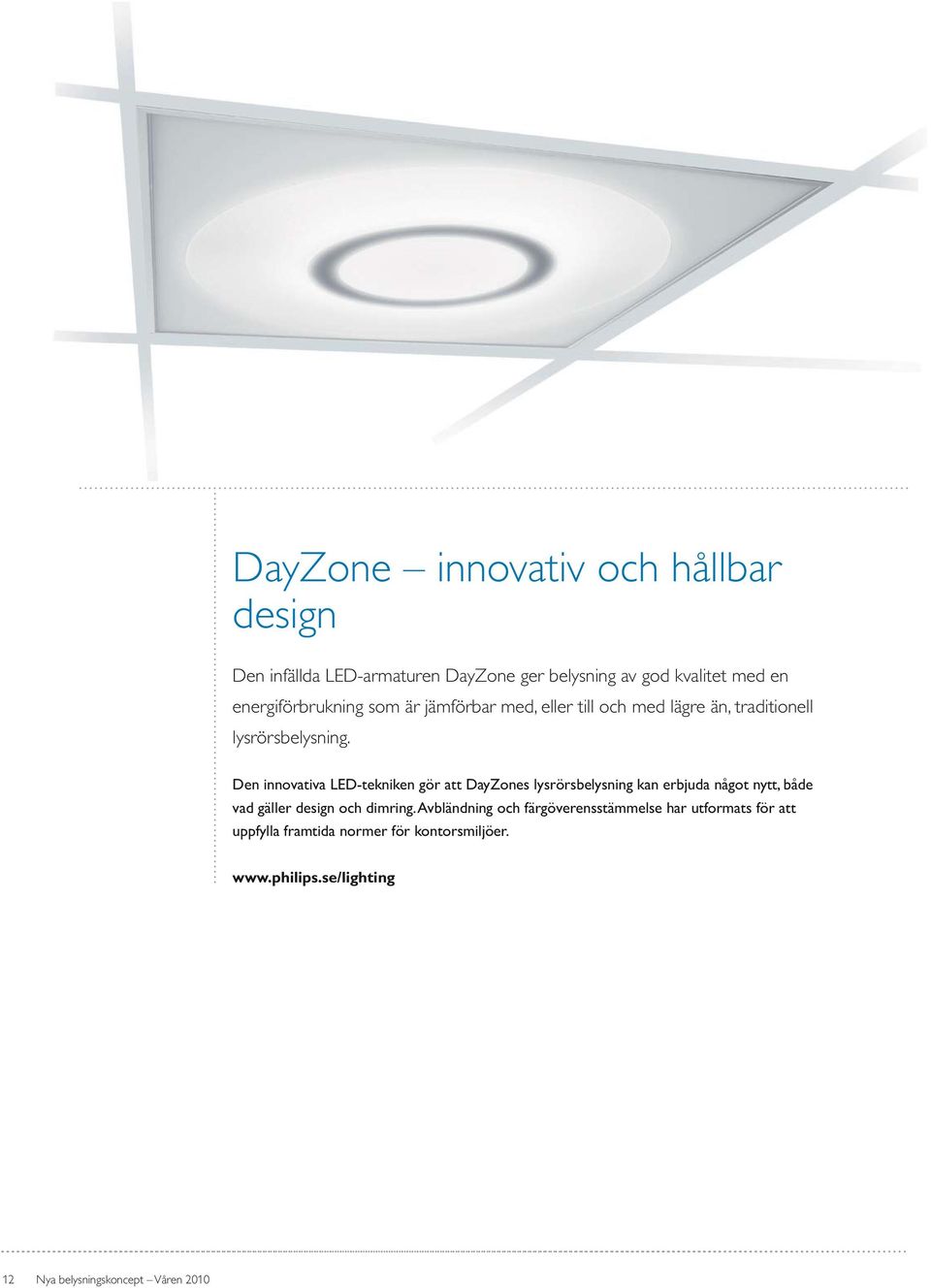

14 DayZone innovativ och hållbar design Den infällda LED-armaturen DayZone ger belysning av god kvalitet med en energiförbrukning som är jämförbar med, eller till och med lägre än, traditionell lysrörsbelysning. Den innovativa LED-tekniken gör att DayZones lysrörsbelysning kan erbjuda något nytt, både vad gäller design och dimring. Avbländning och färgöverensstämmelse har utformats för att uppfylla framtida normer för kontorsmiljöer Nya belysningskoncept Våren 2010

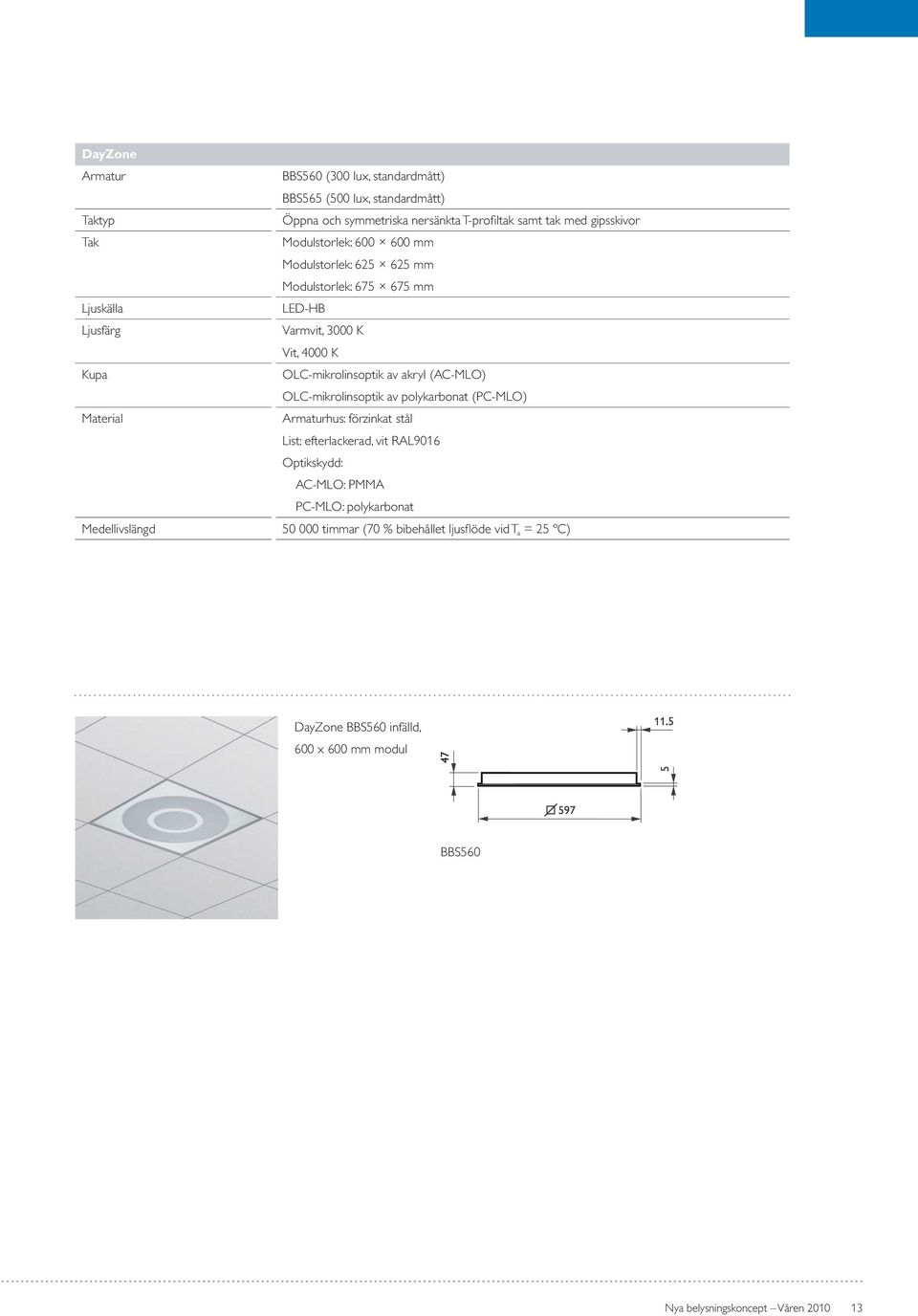

15 DayZone Armatur Taktyp Tak Ljuskälla Ljusfärg Kupa Material Medellivslängd BBS560 (300 lux, standardmått) BBS565 (500 lux, standardmått) Öppna och symmetriska nersänkta T-profiltak samt tak med gipsskivor Modulstorlek: mm Modulstorlek: mm Modulstorlek: mm LED-HB Varmvit, 3000 K Vit, 4000 K OLC-mikrolinsoptik av akryl (AC-MLO) OLC-mikrolinsoptik av polykarbonat (PC-MLO) Armaturhus: förzinkat stål List: efterlackerad, vit RAL9016 Optikskydd: AC-MLO: PMMA PC-MLO: polykarbonat timmar (70 % bibehållet ljusflöde vid T a = 25 ºC) DayZone BBS560 infälld, 600 x 600 mm modul BBS560 Nya belysningskoncept Våren

16 LuxSpace Micro och Mini Square hållbara lösningar med hög effektivitet Båda versionerna har den allra senaste LED-tekniken och ger ett jämnt ljusflöde, samt stabil ljusfärg med bra färgåtergivning. De är mycket enkla att installera och har lång livslängd. För allmänbelysning ger LuxSpace Micro extremt låg energiförbrukning och avsevärda energibesparingar jämfört med traditionella downlighters med kompaktlysrör eller halogenlampor utan att ljuskvaliteten försämras. LuxSpace Mini finns även i kvadratiskt utförande, och öppnar upp för helt nya designmöjligheter Nya belysningskoncept Våren 2010

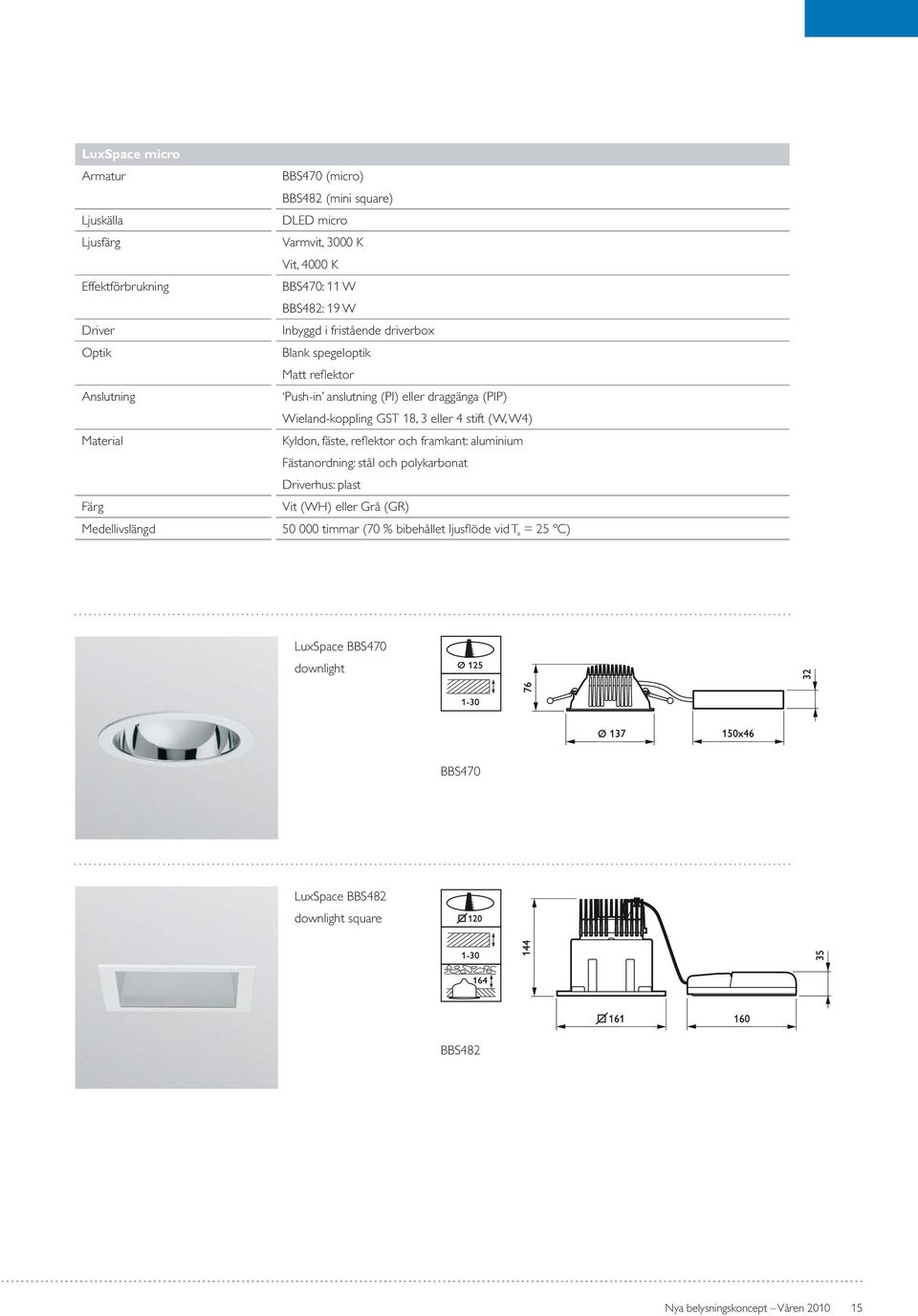

17 LuxSpace micro Armatur Ljuskälla Ljusfärg Effektförbrukning Driver Optik Anslutning Material Färg Medellivslängd BBS470 (micro) BBS482 (mini square) DLED micro Varmvit, 3000 K Vit, 4000 K BBS470: 11 W BBS482: 19 W Inbyggd i fristående driverbox Blank spegeloptik Matt reflektor Push-in anslutning (PI) eller draggänga (PIP) Wieland-koppling GST 18, 3 eller 4 stift (W, W4) Kyldon, fäste, reflektor och framkant: aluminium Fästanordning: stål och polykarbonat Driverhus: plast Vit (WH) eller Grå (GR) timmar (70 % bibehållet ljusflöde vid T a = 25 ºC) LuxSpace BBS470 downlight BBS470 LuxSpace BBS482 downlight square BBS482 Nya belysningskoncept Våren

18 SchoolVision belysning för bättre inlärning Det är viktigt att våra skolor är hälsosamma och stimulerande, och att klassrummen får eleverna att må bra så att de kan koncentrera sig och får ut det mesta möjliga av varje skoldag. Vårt nya koncept SchoolVision är ett nyskapande och energieffektivt system för belysning i klassrum. Det förbättrar förutsättningarna för inlärning och därmed inlärningsprocessen så att både lärare och elever kan uppnå bättre resultat. 16 Nya belysningskoncept Våren 2010

19 Hur fungerar det? Läraren väljer en av fyra framtagna klassrumsscener Energy (kraft), Focus (koncentration), Calm (lugn) och Normal på en knappsats. Ljusmiljön anpassas efter den aktivitet som ska utföras och/eller tidpunkten på dagen. Alla belysningsmöjligheter erbjuder bra synkomfort utan skuggor eller bländning. Den här banbrytande lösningen, där ljusstyrkan och ljusets färgtemperatur ändras steglöst, har testats av den oberoende universitetskliniken Hamburg-Eppendorf (ett center för psykosomatisk forskning på barn och ungdomar) som en del av ett årslångt vetenskapligt experiment på skolor i Hamburg i Tyskland. Resultatet var imponerande: Koncentrationsförmåga: 45 procent färre fel gjordes Läsförmåga: 35 procent fler ord lästes Rastlöshet: 77 procents minskning Energieffektiv lösning Förutom att SchoolVision förbättrar inlärningen kan konceptet även förbättra skolans ekonomi. Dagsljussensorer justerar belysningen efter det aktuella solljuset och närvarodetektorer stänger av belysningen när klassrummet är tomt, vilket sparar avsevärda mängder energi. MASTER TL5/TL-D ActiViva SmartForm DL OccuPlus DL Nya belysningskoncept Våren

20 OccuSwitch Wireless det enkla sättet att spara energi OccuSwitch Wireless är otroligt enkel att installera och ger en kostnadseffektiv ljusstyrning. Den är kompatibel med de flesta typer av armaturer/lampor och fungerar genom att den slår av belysningen när ingen befinner sig inom ett visst område, vilket ger avsevärda besparingar. OccuSwitch Wireless består av en tunn, batteridriven sensor som fästs i taket och en separat relämodul som enkelt kan installeras nästan var som helst i den elektriska installationen. I en installation med kontaktdonssystem förenklas anslutningen ytterligare med de tillhörande kablarna: koppla bara loss armaturen och sätt dit relämodulen Nya belysningskoncept Våren 2010

21 LRM1763 trådlös rörelsedetektor + DO: Rörelsedetektor för takmontering. Detekteringsyta mellan 20 och 35 m 2. Batteri (livslängd mer än 7 år) ingår. Ø LRM 1763 LRA1750 Relämodul Nya belysningskoncept Våren

22 20 Views and solutions Autumn 2009

23 Butiker Fila, Shanghai, Kina Jones Designstudio Views and solutions Autumn

24 DaySign extra tunn LED-armatur i nyskapande design För en inredningsarkitekt är det viktigt att skapa rätt atmosfär. Ett effektivt sätt är att använda belysning. Med DaySign, Philips innovativa sortiment av LEDbaserade armaturer med supertunna ljuskällor, är det enkelt att uppfylla både design- och belysningskrav! DaySign består av reglerbara spotlights (360 horisontellt, 2 90 vertikalt) och utanpåliggande och pendlade armaturer (Solo eller Twin LED-skiva) och kan användas för allmänbelysning i offentliga miljöer och som accentbelysning i butik-, hotell- och restaurangmiljö Nya belysningskoncept Våren 2010

25 DaySign Armatur BRS741 (spotlight, utförande för skena) BCS741 (spotlight för basplatta) Ljuskälla 1 GLED/830 1 GLED/840 Ljusfärg Varmvit, 3000 K Vit, 4000 K Effektförbrukning 20 W Optik Spridningsvinklar 36, 60 Material Armaturhus: pressgjutet aluminium Optik: plast Färg Vit (WH), grå (GR), svart (BK) Krom (CR), blankvit (WH GL) Krom blankvit (CR-WH GL) Mörkt krom (DCR), mässing (BRS) Krom blanksvart (CR-BK GL) Medellivslängd timmar (70 % ljusflöde vid T a = 25 ºC) DaySign BRS/BCS741 strålkastare BRS741 1 x 3C BCS741 1 x BA Färgexempel Grå Svart Krom blankvit Krom blanksvart Blankvit Mörk krom Nya belysningskoncept Våren

26 DaySign Armatur BPG742 (pendelversion) BPX742 (pendelarmatur, Twin-utförande) Ljuskälla BPG742 1 x GLED / x GLED / 840 BPX742 2 x GLED / x GLED / 840 Ljusfärg Varmvit, 3000 K Vit, 4000 K Effektförbrukning BPG W BPX W Optik Spridningsvinklar 36, 60 Material Armaturhus: pressgjutet aluminium Optik: plast Färg Vit (WH), grått (GR), svart (BK) Krom (CR), blankvit (WH GL) Krom blankvit (CR-WH GL) Mörkt krom (DCR), mässing (BRS) Krom blanksvart (CR-BK GL) Medellivslängd timmar (70 % ljusflöde vid T a = 25 ºC) DaySign Pendlad armatur BPG742 med pendelrör, vit Ø 170 BPG742 1 x 3C DaySign Twin Pendlad armatur BPX742 med två LED-skivor, vit BPX742 2 x BA 24 Nya belysningskoncept Våren 2010

27 DaySign Armatur BCG742 (utanpåliggande montage) BCX742 (utanpåliggande montage, Twin-utförande) Ljuskälla BCG742 1 x GLED / x GLED / 840 BCX742 2 x GLED / x GLED / 840 Ljusfärg Varmvit, 3000 K Vit, 4000 K Effektförbrukning BCG W BCX W Optik Spridningsvinklar 36, 60 Material Armaturhus: pressgjutet aluminium Optik: plast Färg Vit (WH), grå (GR), svart (BK) Krom (CR), blankvit (WH GL) Krom blankvit (CR-WH GL) Mörk krom (DCR), mässing (BRS) Krom blanksvart (CR-BK GL) Medellivslängd timmar (70 % ljusflöde vid T a = 25 ºC) DaySign Utanpåliggande montage BCG742, vit Ø BCG742 1 x 3C DaySign Utanpåliggande montage BCX742, vit Ø 170 BCX742 2 x 3C Nya belysningskoncept Våren

28 StyliD flexibilitet och stil StyliD är ett genombrott när det gäller LED-teknik genom kombinationen av design och det senaste inom teknik och optik. StyliD är den första LED-armaturen som kan användas för all accentbelysning. Detta innebär avsevärda energibesparingar jämfört med halogenbelysning, och en ljuskvalitet som är jämförbar med MASTERColour. StyliD ger förutom dessa fördelar fullständig designfrihet och betydligt lägre underhållskostnader. Sortimentet omfattar downlighters, spotlights och 3-fas skensystem, som alla finns i de tre storlekarna micro (400 lm) som är kompakt, mini (800 lm) som ger perfekt balans mellan storlek och ljusflöde, samt compact (1 200 lm) för effektens skull. Det stora urvalet av optik, tillbehör och montagesätt ger kunderna friheten att själva välja och uppgradera belysningen efter behov Nya belysningskoncept Våren 2010

29 StyliD micro-utförandet Armatur BBG510 (infällt montage, fast, runt utförande) BBG511 (infällt montage, fast, kvadratiskt utförande) BBG512 (infällt montage, justerbart, runt utförande) BBG513 (infällt montage, justerbart, kvadratiskt utförande) BBG514 (halvinfällt montage, justerbart, runt utförande) BBG515 (halvinfällt montage, justerbart, kvadratiskt utförande) BCG510 (utanpåliggande montage) BRG510 (3-fasskena) Ljuskälla 1 SLED400 Ljusfärg Varmvit, 3000 K Vit, 4000 K Effektförbrukning 10 W Optik Spridningsvinklar 13, 25 och 40 Material Kyldon, reflektorer och armaturhus: aluminium Fästanordning: stål och polykarbonat Driverbox, hållare för tillbehör och optik: plast Linser, polykarbonat Färg Borstad aluminium (BA), vit (WH) eller svart (BK) Andra färger finns att tillgå vid förfrågan Medellivslängd timmar (70 % bibehållet ljusflöde vid T a = 25 ºC) BBG510 BBG511 BBG512 BBG513 BBG514 BBG515 BCG510 BRG510 Nya belysningskoncept Våren

30 StyliD mini-utförandet Armatur BBG520 (infällt montage, fast, runt utförande) BBG521 (infällt montage, fast, kvadratiskt utförande) BBG522 (infällt montage, justerbart, runt utförande) BBG523 (infällt montage, justerbart, kvadratiskt utförande) BBG524 (halvinfällt montage, justerbart, runt utförande) BBG525 (halvinfällt montage, justerbart, kvadratiskt utförande) BCG520 (utanpåliggande montage) BRG520 (3-fasskena) Ljuskälla 1 SLED800 Ljusfärg Varmvit, 3000 K Vit, 4000 K Effektförbrukning 17 W Optik Spridningsvinklar 13, 25 och 40 Material Kyldon, reflektorer och armaturhus: aluminium Fästanordning: stål och polykarbonat Driverbox, hållare för tillbehör och optik: plast Linser, polykarbonat Färg Borstad aluminium (BA), vit (WH) eller svart (BK) Andra färger finns att tillgå vid förfrågan Medellivslängd timmar (70 % bibehållet ljusflöde vid T a = 25 ºC) StyliD compact-utförandet Armatur BBG530 (infällt montage, fast, runt utförande) BBG531 (infällt montage, fast, kvadratiskt utförande) BBG532 (infällt montage, justerbart, runt utförande) BBG533 (infällt montage, justerbart, kvadratiskt utförande) BBG534 (halvinfällt montage, justerbart, runt utförande) BBG535 (halvinfällt montage, justerbart, kvadratiskt utförande) BCG530 (utanpåliggande montage) BRG530 (3-fasskena) Ljuskälla 1 SLED1200 Ljusfärg Varmvit, 3000 K Vit, 4000 K Effektförbrukning 24 W Optik Spridningsvinklar 13, 25 och 40 Material Kyldon, reflektorer och armaturhus: aluminium Fästanordning: stål och polykarbonat Driverbox, hållare för tillbehör och optik: plast Linser, polykarbonat Färg Borstad aluminium (BA), vit (WH) eller svart (BK) Andra färger finns att tillgå vid förfrågan Medellivslängd timmar (70 % bibehållet ljusflöde vid T a = 25 ºC) 28 Nya belysningskoncept Våren 2010

31 Dunnes, Tipperary, Irland Nya belysningskoncept Våren

32 ew Cove MX Powercore hållbar belysning för avgränsade utrymmen ew Cove-serien ger fullgod vit belysning för nischer, accentområden och andra avgränsade utrymmen. De här kompakta ljuskällorna är mycket flexibla och kan seriekopplas när du vill uppnå en oavbruten ljusström i form av kurvor eller andra mer invecklade installationer. Detta gör dem idealiska för användning i kontor, butiker, hotell och restauranger. ew Cove-produkterna bygger på energisnåla LED-lampor med lång livslängd och finns även med Powercore, som möjliggör hållbara belysningseffekter. Det senaste tillskottet i serien är ew Cove MX Powercore som är bäst i sin klass och ger ett jämnt högkvalitativt ljusflöde Nya belysningskoncept Våren 2010

33 ew Cove MX Powercore Armatur BCX416 Ljuskälla LED-HB Ljusfärg Varmvit, 2700, 3000, 3500 K Vit, 4000 K Effektförbrukning 12 W vid drift Optik Spridningsvinkel 10, 40, 110, 180º Material Armaturhus: polykarbonat Färg Vit Medellivslängd timmar (70 % ljusflöde vid T a = 25 ºC) ew Cove MX Powercore BCX416 utanpåliggande LEDarmatur med 10, 40, 110 eller 180º strålvinkel och varmt eller neutralvitt ljus BCX416 10x World Market Center Las Vegas, Nevada Nya belysningskoncept Våren

34 UnicOne pendelarmatur med LED tar fram det allra bästa i produkterna Med hjälp av en optimerad ljuskvalitet och modulen Fortimo Food LED DLM, gör UnicOne färskvarorna mer tilltalande. Armaturen finns tillgänglig i två färgtemperaturer varmvitt för bröd och kött och vitt för fisk och frukt som hålls stabila under hela livslängden i den intelligenta modulen. Ljuset avger varken värme eller UV-strålning vilket försäkrar att livsmedlens färskhet inte påverkas. LED-ljuskällornas långa livslängd bidrar till energibesparingar Nya belysningskoncept Våren 2010

35 UnicOne pendant compact LED, food Armatur BPK561 Ljuskälla LED: 1 x DLM W 1 x DLM W Ljusfärg Varmvit, 3000 K Kallvit, 4000 K Optik Bredstrålande Armaturhus: aluminum Material Optik: aluminum Färg Grå (GR) eller vit (WH), RAL 9010 Andra RAL-färger tillgängliga vid förfrågan Livslängd timmar (70% underhåll av ljusflöde vid T a = 25ºC) UnicOne Pendant Compact BPK561 för tak, basplatta eller skenmontering, med LED FreshFood Modul och bredstrålande optik BPK 561 Ostavdelningen i Makro stormarknad, Nya Amsterdam, belysningskoncept Nederländerna Våren

36 Magneos LED-spotlight för kraftfull accentbelysning Magneos LED-spotlights finns i varmvitt och vitt ljus och innebär ett genombrott när det gäller energieffektivt ljusflöde. Dessa effektiva LED-spotlights kan användas i butiker för att framhäva produkter och finns även i specialversioner som gör färskvarorna i livsmedelsbutikerna mer tilltalande. Utförandet med extra rött i ljusstrålen får kött och frukt att se mer tilltalande ut, medan versionen med gult i spektret framhäver färgen på ost och bröd Nya belysningskoncept Våren 2010

37 Magneos LED Armatur BRS501 (3-fasversion) BCS501 (för basplatta) Ljuskälla LED1000 LED2000 Ljusfärg Varmvit, K (830) Vit, K (840) Färskvaror, förstärkning av det röda, K (830/RD) Färskvaror, förstärkning av det gula, K (830/AM) Effektförbrukning 45 W (LED2000 lumen) 25 W (LED1000 lumen) Optik Spridningsvinklar 10, 20 och 30 Material Armaturhus: pressgjutet aluminium Optik: plast Färg Vit (WH), grå (GR) och svart (BK) Medellivslängd timmar (70 % bibehållet ljusflöde vid T a = 25 ºC) Magneos LED kompakta strålkastare BRS501 för skenmontering, med 10, 20 eller 30 stråle BRS501 Magneos LED kompakta strålkastare BCS501 för montering med basplatta, med 10, 20 eller 30 stråle BCS501 Nya belysningskoncept Våren

38 36 Views and solutions Autumn 2009

39 Hotell och restaurang Scandic Palace Hotell - Köpenhamn, Danmark Views and solutions Autumn

40 MASTER LEDspot MR16 elegans och kvalitet MASTER LEDspot MR16-ljuskällorna är med sitt varma ljus idealiska för allmänna ljussättningar inom hotell- och restaurangbranschen. MASTER LEDspot 12 V MR16-ljuskällorna ger ett varmt ljus som är mycket likt halogenlampans. Ljuskällorna är därför en idealisk utbyteslösning för spot- och allmänna ljussättningar inom hotell- och restaurangbranschen. De är särskilt lämpliga för allmänna utrymmen där ljuset alltid är på, t.ex. receptioner, foajéer, korridorer, trapphus och toaletter. MASTER LEDspot MR16-lampornas robusta utformning har en 24-graders spridningsvinkel, vilket ger en väl avgränsad ljusbild. Ljuset innehåller ingen UV- eller IR-strålning, vilket gör dem lämpliga för belysning av värmekänsliga objekt (t.ex. mat, organiskt material och målningar). Produkten är fri från kvicksilver och annat skadligt material Nya belysningskoncept Våren 2010

41 MASTER LEDspot LV Ljuskälla 4W GU K MR16 24D 4W GU K MR16 24D 7W GU K MR16 24D 7W GU K MR16 24D Diod 3 LED 4 LED Watt 4 W (20W halogenersättare) 7 W (35W halogenersättare) Ljusfärg Varmvit (2700K), Vit (3000K) Varmvit (2700K), Vit (3000K) Färgåtergivning 80 Ra 80 Ra Spridningsvinkel Ljusflöde 2700 K 600 Cd, 3000 K 620 Cd 2700 K 1110 Cd, 3000 K 1170 Cd Medellivslängd h h Kan dimras Nej Nej MASTER LEDspot LV MR16 4 W D C C D MASTER LEDSPOTLV MR16 4 W MASTER LEDspot LV MR16 7 W D C C D MASTER LEDSPOTLV MR16 7 W Nya belysningskoncept Våren

42 Novallure LED-ljuskällor kron&klot LED-ljuskällorna, Novallure ger ett gnistrande varmt ljus och minskar både energi- och underhållskostnaderna drastiskt. Novallure passar med sitt varma ljus perfekt för allmän- och dekorativ belysning inom hotell- och restaurangbranschen, samt i hemmet. De klara eller matta lampkolvarna passar utmärkt i kristallkronor, väggljusstakar eller moderna armaturer. Novallure är anpassad för samtliga befintliga armaturer med E14/E27-sockel. Ljuskällorna finns i klassiska, eleganta kolvformer och har en unik linsutformning. Produkten är fri från kvicksilver och annat skadligt material Nya belysningskoncept Våren 2010

43 Novallure Ljuskälla 2W E K 240V B35 CL 2W E K 240V B35 FR 2W E K 240V P45 CL 2W E K 240V P45 FR 2W E K B35 CL 2W E K B35 FR 2W E K P45 CL 2W E K P45 FR 2W E K P45 CL 2W E K P45 FR Diod 1 LED (Acriche) 1 LED (Acriche) Watt 2W 2W Ljusfärg Vit (3000K) Varmvit (2700K) Kolv Klar, matt Klar, matt Ljusflöde 50 lm 40 lm Medellivslängd h h Kan dimras Nej Nej D D C C Novallure LED kronlampa B35 klar 3000 K Novallure LED kronlampa B35 frostad 3000 K NOVALLURE B35 E K C D Novallure LED klotlampa P45 klar 3000 K Novallure LED klotlampa P45 frostad 3000 K NOVALLURE P45 E K C D Nya belysningskoncept Våren

44 D Novallure LED kronlampa B35 klar 2700 K Novallure LED kronlampa B35 frostad 2700 K NOVALLURE B35 E K C D D C Novallure LED klotlampa P45 klar 2700 K Novallure LED klotlampa P45 frostad 2700 K NOVALLURE P45 E K C D C C D Novallure LED klotlampa P45 klar 2700 K Novallure LED klotlampa P45 frostad 2700 K NOVALLURE P45 E K C D 42 Nya belysningskoncept Våren 2010

45 MASTER GLOW LEDbulb elegans och kvalitet MASTER GLOW LEDbulb A60 7 W är med sitt varma ljus idealiska för belysning inom hotell- och restaurangbranschen. Ljuskällornas unika design alstrar ett varmt ljus i alla riktningar, vilket gör dem till ett bra alternativ till vanliga glödlampor. MASTER GLOW LEDbulb passar särskilt bra i allmänna utrymmen där ljuset alltid är på, t.ex. foajéer, korridorer och trapphus. Ljuskällorna är oerhört energisnåla och minimerar underhållskostnaderna utan att kompromissa med ljuskvaliteten. De fungerar som ersättning för konventionella glödlampor i armaturer med E27-sockel. Ljuset motsvarar en glödlampa på 40W. MASTER GLOW LEDbulb kan användas tillsammans med de flesta vanliga framkantsdimrar, vilket ytterligare ökar besparingarna. Ljuskällorna innehåller varken kvicksilver eller annat skadligt material. Nya belysningskoncept Våren

46 MASTER LEDbulb Ljuskälla 6W E K 230V A55 6W E K 230V A55 8W E K 230V A60 8W B K 230V A60 Diod 4 LEDs (Luxeon Rebel, Luxeon Rebel Blue) 6 LEDs (Luxeon Rebel, Luxeon Rebel Blue) Watt 6W (ersättning för 25W glödlampa) 8W (ersättning för 40W glödlampa) Ljusfärg Varmvit (2700K), Kallvit (4200K) Varmvit (2700K) Färgåtergivning 2700K Ra 80, 4200K Ra 70 Ra 80 Ljusflöde 240 lm 470 lm Medellivslängd h h Kan dimras Ja Ja MASTER LEDbulb ECO 6W E27 A55 D C C D MASTER LEDBULB A MASTER GLOW LEDbulb 8W E27 D C C D MASTER LEDBULB E Nya belysningskoncept Våren 2010

47 MASTER GLOW LEDbulb 8W B22 C D MASTER LEDBULB A Reggs Nya belysningskoncept Våren

48 Carée de la Soie, Vaulx en Vehin, Frankrike Arkitekt: John Holt, Faulknerbrowns, Newcastle, Storbritannien Belysningsdesign: Laurent Fachard, Joseph Frey, Les Eclairageistes Associés, Lyon, Frankrike 46 Views and solutions Autumn 2009

49 Utomhus Views and solutions Autumn

50 Graze Powercore linjär LEDbelysning för wall-washing och effektbelysning ew Graze och ColorGraze Powercore-serien har utökats med nya versioner för bland annat effektbelysning och wall-washing. Den nya serien ecolor Graze Powercore ger belysningseffekter av hög kvalitet med mättade färgtoner. ew Graze Powercore-sortimentet finns med ett komplett utbud av vitt ljus: varmt, neutralt och kallvitt- samt dynamiskt vitt ljus med färgtemperatur från K. icolor Graze Powercore-serien med RGB färgmix finns också i en kort 305 mm version. Samtliga icolorgraze Powercore-armaturer kan adresseras i 305 mm sektioner. Hela Graze Powercore-serien finns i fyra olika längder och fem olika optiker, från smal och mellanstrålande till bred- och tvärgående ljusfördelning till direct-view applikationer. Armaturens små dimensioner gör att den kan integreras i en rad olika arkitektoniska applikationer. Justerbara fästen gör armaturerna enkla att installera Nya belysningskoncept Våren 2010

51 ew Graze Powercore Armatur BCS419 Ljuskälla 12 LED-HB (305mm) 24 LED-HB (609 mm) 36 LED-HB (914 mm) 48 LED-HB (1 219 mm) Ljusfärg Varmvit, 2700 K Neutralvit, 4000 K Kallvit, 5700 K Dynamisk vit, K Optik Smalstrålande, spridningsvinkel 9 9 (9) Smalstrålande, spridningsvinkel (10) Medelstrålande, spridningsvinkel (15) Bredstrålande, spridningsvinkel 30 60º (30) Bredstrålande, tvärgående vinkel (30C) Material och ytbehandling Armaturhus: strängpressat, eloxerat aluminium, grå Lins: polykarbonat, klar Kontakter: inbyggda vattentäta han-/honkontakter Medellivslängd timmar (70 % bibehållet ljusflöde vid T a = 25 ºC) ew Graze Powercore BCS419, armatur för arkitektonisk belysning med 12 lysdioder, 305 mm bred ew Graze Powercore BCS419, armatur för arkitektonisk belysning med 48 lysdioder, 1219 mm bred Nya belysningskoncept Våren

52 ecolor Graze Powercore Armatur BCS439 Ljuskälla 12 LED-HB (305mm) 24 LED-HB (609 mm) 36 LED-HB (914 mm) 48 LED-HB (1 219 mm) Ljusfärg Enfärgat: rött, blått, grönt, bärnstensgult Optik Smalstrålande, spridningsvinkel 9 9 (9) Smalstrålande, spridningsvinkel (10) Medelstrålande, spridningsvinkel (15) Bredstrålande, spridningsvinkel 30 60º (30) Bredstrålande, tvärgående vinkel (30C) Material och ytbehandling Armaturhus: strängpressat, eloxerat aluminium, grå Lins, polykarbonat, klar Kontakter: inbyggda vattentäta han-/honkontakter Medellivslängd timmar (70 % bibehållet ljusflöde vid T a = 25 ºC) ecolor Graze Powercore BCS439 armatur för arkitektonisk belysning (12 LED, 305 mm) BCS439 12x ecolor Graze Powercore BCS439 armatur för arkitektonisk belysning (36 LED, 914 mm) BCS439 36x 50 Nya belysningskoncept Våren 2010

53 icolor Graze Powercore Armatur BCS459 Ljuskälla 12 LED-HB (305mm) 24 LED-HB (609 mm) 36 LED-HB (914 mm) 48 LED-HB (1 219 mm) Ljusfärg Tre färger: rött, grönt, blått (RGB) Optik Smalstrålande, spridningsvinkel 9 9 (9) Smalstrålande, spridningsvinkel (10) Medelstrålande, spridningsvinkel (15) Bredstrålande, spridningsvinkel 30 60º (30) Bredstrålande, tvärgående vinkel (30C) Material och ytbehandling Armaturhus: strängpressat, eloxerat aluminium, grå Lins, polykarbonat, klar Kontakter: inbyggda vattentäta han-/honkontakter Medellivslängd timmar (70 % bibehållet ljusflöde vid T a = 25 ºC) ColorGraze Powercore BCS459, armatur för arkitektonisk belysning (12 LEDs, RGB, 305 mm) med smalstrålande ljusfördelning BCS x ColorGraze Powercore BCS459, armatur för arkitektonisk belysning (24 LEDs, RGB, 609 mm) med smalstrålande ljusfördelning BCS x Nya belysningskoncept Våren

54 Energieffektiv, LED-strålkastare med högintensivt vitt ljus ew Blast Powercore LED-strålkastare ger ett neutralt- eller varmvitt ljus med avsevärt lägre energiförbrukning än liknande konventionella strålkastare. Strålkastaren är lämplig för många olika applikationer inom arkitektonisk belysning. ew Blast Powercore kan fås med 2 linser, en matt lins som ger en mjuk ljusfördelning (21º) samt en klar lins som ger en längre ljusfördelning (10º). Powercore-teknologin ger strömförsörjning till armaturen direkt från nätspänningen, vilket gör att ingen extern strömkälla behövs Nya belysningskoncept Våren 2010

55 ew Blast Powercore Armatur BCP471 Ljuskälla 36 x LED-HB Ljusfärg Varmvit, 2700 K (+/-145) Vit, 4000 K (+/- 275) Optik Smalstrålande, spridningsvinkel 10 Medelstrålande, spridningsvinkel 21 Material och ytbehandling Armaturhus: pressgjutet aluminium Optik med 21º spridningsvinkel: frostad polykarbonat Optik med 10 spridningsvinkel: klar polykarbonat Färg Vit eller svart pulverlackerad yta Medellivslängd timmar (70 % bibehållet ljusflöde vid T a = 25ºC) ew Blast Powercore LED strålkastare, varmvit ljus (2700 K), 21 stråle BCP471 Nya belysningskoncept Våren

56 Decoflood 2 den kompletta strålkastaren Strålkastaren Decoflood 2 är den perfekta belysningslösningen för många olika applikationer inom arkitektonisk belysning. Den nya, smarta ZoomFocus gör det för första gången möjligt att på ett enkelt sätt justera spridningsvinkeln medan belysningen är i drift. Tillbehören är diskret integrerade för att se till att det ser trevligt ut även i dagsljus Nya belysningskoncept Våren 2010

57 Caisse d Epargne Lyon, Frankrike Nya belysningskoncept Våren

58 DCP623 Mini Decoflood 2 DCP624 Mini Decoflood 2 OPBS_DCP623i_0001 OPBS_DCP623i_0003 DVP626 Decoflood 2 DVP627 Decoflood 2 OPBS_DVP626i_0001 DVP628 Decoflood 2 DVP636 Decoflood 2 DVP637 Decoflood 2 56 Nya belysningskoncept Våren 2010

59 Mini Decoflood 2 Armatur DCP623 Ljuskälla Urladdningslampor: 1 x MASTERColour CDM-Tm Mini / PGJ5 / 20, 35 W 1 x MASTERColour CDM-Rm/GX10/20 W Levereras med ljuskälla Ja, 830, 930 (endast för lampor av typen CDM-Tm 35 W) Driftdon (inbyggt) Elektroniskt, HF V/50 60 Hz Optik CDM-Tm Mini-lamptyper: Smalstrålande 8º Medelstrålande 14º Bredstrålande 26º CDM-Rm-lamptyper: Smalstrålande 10 Medelstrålande 25º Bredstrålande 40º Material och ytbehandling Armaturhus, basplatta, driftdon och kåpa: högtryckspressgjutet aluminium Packningar (strålkastare och driftdon): silikongummi Frontglas: extra vitt, härdat, 4 mm tjockt Skruvar: rostfritt stål Avbländning (tillbehör): pressgjutet aluminium Färg Armaturhus, driftdon: mörkgrått, RAL Frontram: silvergrå, liknande RAL 9006 Andra RAL- eller AKZO-färger finns att tillgå vid förfrågan Armaturer kan skyddas mot havssalt vid förfrågan Tillbehör Solgelfilter i olika färger, glasskivor som bryter ljusstrålen för särskilda effekter, avbländning, lamellbländskydd, allt monterat på/i strålkastaren vid begäran MiniDecoflood² strålkastare DCP623, 6, med driftdonsbox DCP623 Nya belysningskoncept Våren

60 Mini Decoflood 2 Armatur DCP624 Ljuskälla Urladdningslampor: 1 x MASTERColour CDM-Tm Mini / PGJ5 / 20, 35 W 1 x MASTERColour CDM-Rm/GX10/20 W Levereras med ljuskälla Ja, 830, 930 (endast för lampor av typen CDM-Tm 35 W) Optik CDM-Tm Mini-lamptyper: Smalstrålande 8º Medelstrålande 14º Bredstrålande 26º CDM-Rm-lamptyper: Smalstrålande 10 Medelstrålande 25º Bredstrålande 40º Material och ytbehandling Armaturhus, basplatta, driftdon och kåpa: högtryckspressgjutet aluminium Packningar (strålkastare och driftdon): silikongummi Frontglas: extra vitt, härdat, 4 mm tjockt Skruvar: rostfritt stål Färg Armaturhus, driftdon: mörkgrått, RAL Frontram: silvergrå, liknande RAL 9006 Andra RAL- eller AKZO-färger finns att tillgå vid förfrågan Armaturer kan skyddas mot havssalt vid förfrågan Tillbehör Solgelfilter i olika färger, glasskivor som bryter ljusstrålen för särskilda effekter, avbländning, lamellbländskydd, allt monterat på/i strålkastaren vid begäran MiniDecoflood² strålkastare DCP624, 10 DCP Nya belysningskoncept Våren 2010

61 Decoflood 2 Armatur DVP626 Ljuskälla Urladdningslampor: 1 MASTERColour CDM-T/G12/35, 70, 150 W 1 x MASTERColour CDM Elite-T / G12 / 35, 70, 150 W 1 x MASTER SDW-TG Mini / GX12-1 / 50 W Levereras med ljuskälla 830, 930 (för CDM Elite-T), 942, K (för SDW-TG) Optik Smalstrålande 8º Medelstrålande, justerbar med ZoomFocus 8 till 16º Bredstrålande 20º Extra bredstrålande, justerbar med ZoomFocus 18 till 60º Material och ytbehandling Armaturhus, frontram, bakre kåpa: högtryckspressgjutet aluminium Packningar: silikongummi Frontglas: extra vitt, härdat, 4 mm tjockt Skruvar: rostfritt stål Färg Armaturhus och bakre kåpa: mörkgrått, RAL Frontram: silvergrå, liknande RAL 9006 Andra RAL- eller AKZO-färger finns att tillgå vid förfrågan Armaturer kan skyddas mot havssalt vid förfrågan Tillbehör Solgelfilter i olika färger, glasskivor som bryter ljusstrålen för särskilda effekter, avbländning, cylinder, galler, lamellbländskydd, allt monterat på/i strålkastaren vid begäran Decoflood² strålkastare DVP626 med beslag DVP626 Nya belysningskoncept Våren

62 Decoflood 2 Armatur DVP627 Ljuskälla Urladdningslampor: 1 x MASTERColour CDM-T / G12 / 35, 70, 150, 250 W 1 x MASTERColour CDM Elite-T / G12 / 35, 70, 150 W 1 x MASTERColour CDM-TMW / PGZ18 / 210 W 1 x MASTER SDW-TG Mini / GX12-1 / 50, 100 W 1 MASTER SON-T PIA Plus/E27/50, 70 W Levereras med ljuskälla Ja, 830 (inte för CDM-TMW), 930 (endast för CDM Elite-T), 942, K (SDW-TG och SON-T) Optik Smalstrålande 4º Medelstrålande, justerbar med ZoomFocus 8 till 16º (endast för CDM-T och SDW-TG) Medelstrålande 10º Bredstrålande 20º Extra bredstrålande, justerbar med ZoomFocus 25 till 60º (endast för CDM-T och SDW-TG) Bredstrålande 40º (endast för CDM-T och SDW-TG) Extra bredstrålande 60º (endast för CDM-T och SDW-TG) Material och ytbehandling Armaturhus, frontram, bakre kåpa: högtryckspressgjutet aluminium Packningar: silikongummi Frontglas: extra vitt, härdat, 4 mm tjockt Skruvar: rostfritt stål Färg Armaturhus och bakre kåpa: mörkgrått, RAL Frontram: silvergrå, liknande RAL 9006 Andra RAL- eller AKZO-färger finns att tillgå vid förfrågan Armaturer kan skyddas mot havssalt vid förfrågan Tillbehör Solgelfilter i olika färger, glasskivor som bryter ljusstrålen för särskilda effekter, avbländning, cylinder, galler, lamellbländskydd, allt monterat på/i strålkastaren vid begäran Decoflood² DVP627 för CDM-T och SDW-TG DVP627 för CDM-T 150W max. och SDW-TG 60 Nya belysningskoncept Våren 2010

63 Decoflood 2 Armatur DVP628 (bildprojicering) Ljuskälla Urladdningslampor: 1 MASTERColour CDM-T/G12/35, 70, 150 W 1 x MASTERColour CDM-SA/T / G12 / 150 W Levereras med ljuskälla Ja, 830 (endast för CDM-SA/T), 930 (endast för CDM Elite-T), 942 Optik Medelstrålande, 16º Material och ytbehandling Armaturhus, frontram, cylinder, bakre kåpa: högtryckspressgjutet aluminium Packningar: silikongummi Frontglas: extra vitt, härdat, 4 mm tjockt Skruvar: rostfritt stål Färg Armaturhus och bakre kåpa: mörkgrått, RAL Frontram: silvergrå, liknande RAL 9006 Andra RAL- eller AKZO-färger finns att tillgå vid förfrågan Armaturer kan skyddas mot havssalt vid förfrågan Tillbehör Vissa filter med olika färger kan tillhandahållas efter förfrågan och kan levereras monterade i strålkastaren Decoflood² strålkastare DVP628 DVP628 Nya belysningskoncept Våren

64 Decoflood 2 Armatur DVP636 Ljuskälla Urladdningslampor: 1 MASTER CosmoWhite CPO-TW/PGZ12/45, 60, 90, 140 W 1 x MASTERColour CDM-T / G12 / 35 W 1 x MASTERColour CDM Elite-T / G12 / 35 W 1 x MASTERColour CDM-TD / RX7s / 70, 150 W 1 x MASTER SDW-TG Mini / GX12-1 / 50, 100 W 1 x MASTER SON-T PIA Plus / E27 / 70, 100, 150 W Levereras med ljuskälla Ja, 830, 930 (inte för CDM-TD), 942, K (för SDW-TG, SON-T, CPO-TW) Optik Smalstrålande ljusfördelning Medelstrålande ljusfördelning Bredstrålande ljusfördelning Asymmetrisk ljusfördelning A45 Asymmetrisk ljusfördelning A60 CosmoPolis-optik OC Material och ytbehandling Armaturhus, frontram: högtryckspressgjutet aluminium Packningar: silikongummi Frontglas: extra vitt, härdat, 4 mm tjockt Skruvar: rostfritt stål Färg Armaturhus: mörkgrått, RAL Frontram: silvergrå, liknande RAL 9006 Andra RAL- eller AKZO-färger finns att tillgå vid förfrågan Armaturer kan skyddas mot havssalt vid förfrågan Tillbehör Solgelfilter i olika färger, glasskivor som bryter ljusstrålen för särskilda effekter, avbländning, horisontellt och vertikalt galler, allt monterat på/i strålkastaren vid begäran Decoflood² strålkastare DVP636 med smal, medium eller bred stråle DVP Nya belysningskoncept Våren 2010

65 Decoflood 2 Armatur DVP637 Ljuskälla Urladdningslampor: 1 x MASTER CosmoWhite CPO-TW / PGZ12 / 90, 140 W 1 x MASTERColour CDM-T / G12 / 250 W 1 x MASTERColour CDM-TMW / PGZ18 / 210 W 1 x MASTER SON-T PIA Plus / E27 / 100, 150, 250 W Levereras med ljuskälla Ja, 830 (inte för CDM-TMW), 930 (inte för CDM-T), 942, K (för SON-T, CPO-TW) Optik Smalstrålande ljusfördelning Medelstrålande ljusfördelning Bredstrålande ljusfördelning Asymmetrisk ljusfördelning A45 Asymmetrisk ljusfördelning A60 CosmoPolis-optik OC Material och ytbehandling Armaturhus, frontram: högtryckspressgjutet aluminium Packningar: silikongummi Frontglas: extra vitt, härdat, 4 mm tjockt Skruvar: rostfritt stål Färg Armaturhus, mörkgrått, RAL Frontram: silvergrå, liknande RAL 9006 Andra RAL- eller AKZO-färger finns att tillgå vid förfrågan Armaturer kan skyddas mot havssalt vid förfrågan Tillbehör Solgelfilter i olika färger, glasskivor som bryter ljusstrålen för särskilda effekter, avbländning, horisontellt och vertikalt galler, allt monterat på/i strålkastaren vid begäran Decoflood² strålkastare DVP637 med smal, medium eller bred stråle DVP637 Nya belysningskoncept Våren

66 CitySoul LEDGINE visar stadens identitet CitySoul LEDGINE är en serie LED-armaturer för gatubelysning. Med sin sobra design passar CitySoul LEDGINE väl in i den moderna stadsmiljön. Den platta ellipsformen ger elegant belysning samtidigt som staden görs mer attraktiv. Armaturen kan användas på många olika platser eftersom den kan monteras pendlad, på stolptopp eller stolparm. Optik i flera lager ger en enhetlig ljusdistribution samt mindre risk för bländning. Detta möjliggör ett direkt utbyte av existerande HIDlösningar utan att kompromissa med stolpavstånd, monteringshöjd eller ljuskvalitet. Möjlighet för uppgradering och byte av LED-moduler och driver ser till att besparingarna blir stora långt efter installationen. Det är enkelt att återvinna CitySpirit i enlighet med RoHS eftersom den är monterad utan lim, och samtliga plastdelar är kodade så att de går att spåra Nya belysningskoncept Våren 2010

67 CitySoul LEDGINE Armatur BGP431 BSP431 (version för nedpendlat montage) Ljuskälla LED-HB, upp till 112 lysdioder i steg om 8 Ljusfärg Varmvit, 3000 K Neutralvit, 4000 K Kallvit, 5600 K Optik LED-optik avsedd för vägbelysning, ger mjuk och jämn ljusfördelning Kupa Planglas Material Armaturhus: pressgjutet aluminium Stolparmar och toppmontage: aluminium Ram: aluminium Övriga inre komponenter: glasfiberförstärkt polypropylen Inre kyldon: högtryckspressgjutet aluminium, korrosionsbeständigt Färg Armaturhus: Philips mörkgrå Ram: ljusgrå Andra RAL- och AKZO Futura-färger finns att tillgå vid förfrågan Medellivslängd timmar (74 % bibehållet ljusflöde vid T a = 25 ºC) CitySoul LED BGP431, armatur för stadsbelysning BGP431 Nya belysningskoncept Våren

68 MileWide LEDGINE stilren, modern och framtidssäkrad Den stilrena armaturen MileWide LEDGINE tillgodoser den moderna stadens alla belysningsbehov. MileWide LEDGINE och de tillhörande stolparna och fästena är utformade av Knud Holscher. Med sin rena design och höga prestanda passar MileWide LEDGINE för en mängd olika användningsområden, från högtrafikerade vägar till stadscentra. Optik i flera lager ger jämn ljusspridning och bättre avbländning. Det gör att lösningar med urladdningslampor går att byta ut direkt utan att ytan, monteringshöjden eller ljuskvaliteten förändras. Den energieffektiva MileWide LEDGINE är vid leverans anpassad för service och uppgradering, vilket garanterar besparingar under lång tid framöver Nya belysningskoncept Våren 2010

69 MileWide LEDGINE Armatur BRS421 (MileWide LEDGINE) BRS427 (Mega MileWide LEDGINE) Ljuskälla BRS421: LED-HB, upp till 64 lysdioder i steg om 8 BRS427: LED-HB, upp till 112 lysdioder i steg om 8 Ljusfärg Varmvit, 3000 K Vit, 4000 K Vit, 5600 K Optik LED-optik avsedd för vägbelysning, ger mjuk och jämn ljusfördelning Kupa Plant glas Material Ram och armaturhus: pressgjuten aluminium Clips, skruvar, klämmor: rostfritt stål Inre kyldon: högtryckspressgjutet aluminium, korrosionsbeständigt Färg Silvergrå Philips mörkgrå Andra RAL- eller AKZO Futura-färger finns att tillgå vid förfrågan Medellivslängd timmar (86% bibehållet ljusflöde vid T a = 25ºC) MileWide LEDGINE BRS421 stadsarmatur Mega MileWide LEDGINE BRS427 stadsarmatur Nya belysningskoncept Våren

70 CitySpirit Street LEDGINE stilfull, framtidssäkrad I CitySpirit Street LEDGINE kombineras tydlig design med kvalitetsbelysning som ger stil åt den moderna gatumiljön. Optik i flera lager ger jämn ljusspridning och bättre avbländning, vilket gör att existerande HID-lösningar går att byta ut direkt utan att stolpavstånd, monteringshöjd eller ljuskvalitet förändras. Möjlighet för uppgradering och utskiftning av LED-moduler och driver garanterar besparingar långt framöver. Det är enkelt att återvinna CitySpirit i enlighet med RoHS eftersom den är monterad utan lim, och samtliga plastdelar är kodade så att de går att spåra Nya belysningskoncept Våren 2010

71 CitySpirit Street LED Armatur BDS480 Ljuskälla LED-HB, upp till 64 lysdioder i moduler om 8 Ljusfärg Varmvit, 3000 K Neutralvit, 4000 K Kallvit, 5600 K Optik LED-optik avsedd för vägbelysning, ger mjuk och jämn ljusfördelning Kupa Planglas Material Ram, armaturhus och stolparm: pressgjutet aluminium Clips, skruvar, klämmor: rostfritt stål Kupa: glas Inre kyldon: högtryckspressgjutet aluminium, korrosionsbeständigt Färg Philips mörkgrått Andra RAL- eller AKZO Futura-färger finns att tillgå vid förfrågan Medellivslängd timmar (86% bibehållet ljusflöde vid T a = 25ºC) CitySpirit Street LEDGINE BDS480 stadsarmatur BDS480 60P BDS480 76P Nya belysningskoncept Våren

72 SpeedStar LED för funktionell gatubelysing Speedstar LED erbjuder en lösning som minskar inverkan på miljön. SpeedStar är en energieffektiv armatur som kräver minimalt med underhåll. I SpeedStar-armaturen ingår LEDGINE, som är enkel att uppgradera och kan anslutas till ett dimringssystem för ytterligare energibesparing. Den här koldioxidneutrala armaturen är den perfekta lösningen för funktionell gatubelysning Nya belysningskoncept Våren 2010

73 SpeedStar Armatur Ljuskälla Antal LED Ljusfärg Optik Kupa Material Färg Medellivslängd Armaturen BGP322 (medelstort utförande) BGP323 (stor version) LEDGINE BGP322-version: LED BGP323-version: LED Varmvit, 3000 K Vit, 4000 K Kallvit, K Medel (DM) Bred (DW) Extra bred (DX) Komfort (DC) Planglas Armaturhus: högtryckspressgjutet aluminium, lackerat Packning: silikongummi, värmebeständig Optik: plast Kupa, glas, termiskt härdat Silvergrå (nära RAL9006) Andra RAL-färger finns att tillgå vid förfrågan Min timmar (86 procent bibehållet ljusflöde vid T a = 35 ºC) SpeedStar BGP322 LED vägarmatur BGP322 SpeedStar BGP323 LED vägarmatur BGP323 Nya belysningskoncept Våren

74 Koffer 2 LED låg driftkostnad Utmaningen för modern gatubelysning är dubbel. Samtidigt som belysningen ska få människor att känna sig trygga så ska kostnaderna för el och underhåll hållas låga. Den minimalistiska Koffer 2 LED erbjuder ett varmt vitt ljus, energibesparande drift, mycket låga underhållsbehov och uppfyller alla krav för vägbelysning. Den inbyggda LED-modulen är enkel att uppgradera och garanterar fortsatta besparingar under lång tid framöver Nya belysningskoncept Våren 2010

75 Koffer² LED Armatur Ljuskälla Ljusflöde Ljusfärg Optik Kupa Material Färg Medellivslängd BGP070 Fortimo LLM 1100, 1800, 3000 eller 4500 (lm) Varmvit, 3000 K Vit, 4000 K Gatureflektor Glas, planglas Armaturhus: högtryckspressgjutet aluminium, lackerat Packning: silikongummi, värmebeständig Reflektorer: eloxerat aluminium RAL 9006 (SI) Andra RAL-färger finns att tillgå vid förfrågan Min timmar (83 % bibehållet ljusflöde vid T a = 35 ºC) Koffer² LED BGP070 gatuarmatur med Fortimo LLM 180 BGP070 Nya belysningskoncept Våren

76 RoadStar byggd för att hålla Roadstar är en prisvärd LED-armatur som kräver extremt lite underhåll. Den har tagits fram för att ersätta andra armaturer med åtminstone lika stort stolpavstånd som nuvarande urladdningslampor. Med extra lång livslängd och moduler som är enkla att uppgradera är RoadStar ett framtidsanpassat och energieffektivt LED-alternativ för gatubelysning Nya belysningskoncept Våren 2010

77 RoadStar Armatur Ljuskälla Antal LED Ljusfärg Optik Material Färg Medellivslängd BRP122 LifeLED 30 eller 49 LED Vit, 4000 K Medel (DM) Bred (DW) Armaturhus: högtryckspressgjutet aluminium, lackerat Optik: plast (PMMA) Silvergrå, nära RAL9006 Min timmar (83 procent bibehållet ljusflöde vid T a = 25 ºC) RoadStar BRP122 LED vägarmatur BRP122 Nya belysningskoncept Våren
