HP OmniBook 2100/3100

Transkript

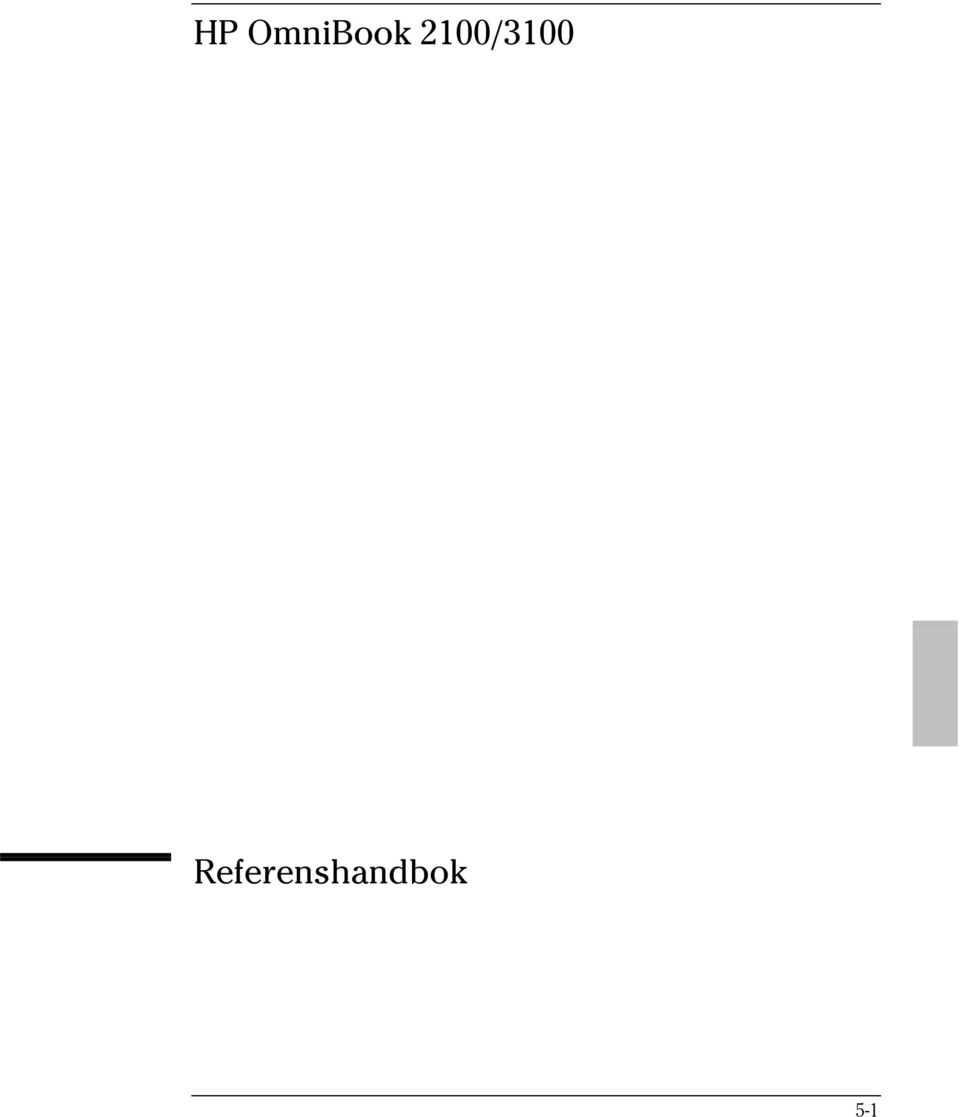

1 HP OmniBook 2100/3100 Referenshandbok 5-1

2 Observera Den här handboken kan komma att bli inaktuell på grund av ändringar införda i senare versioner av produkten. Instruktionsbokens innehåll innebär ingen garanti för säljbarhet eller lämplighet som produkten ej från början avsetts för. Hewlett-Packard ansvarar inte för någon som helst skada som uppstår till följd av felaktigheter i instruktionsboken. Så kallade consumer transactions i Australien och Storbritannien: Ovanstående begränsningar och avståndstaganden gäller ej och påverkar ej konsumentens lagstadgade rättigheter. Copyright Hewlett-Packard Company Med ensamrätt. Instruktionsboken är upphovsrättsligt skyddad och får inte kopieras, anpassas eller översättas utan skriftligt tillstånd från Hewlett-Packard, såvida detta inte är tillåtet enligt gällande lagar om upphovsrätt. De program som styr denna produkt är upphovsrättsligt skyddade med ensamrätt. Programmen får inte kopieras, anpassas eller översättas utan tillstånd från Hewlett-Packard. Delar av de program som styr produkten kan även vara upphovsrättsligt skyddade av Microsoft Corporation, SystemSoft Corp., Crystal Semiconductor Corporation, Phoenix Technologies, Ltd. och NeoMagic Corporation. Se respektive program för information om upphovsrätt. Microsoft, MS, MS-DOS och Windows är varumärken registrerade av Microsoft Corporation. Pentium och Intel Inside-logotypen är varumärken registrerade i USA av Intel Corporation och MMX är ett varumärke i USA hos Intel Corporation. Information om garanti finns i häftet Support and Service. Hewlett-Packard Company Mobile Computing Division Pruneridge Ave. Cupertino, CA USA 5-2

3 Licensavtal för programvara Din HP OmniBook PC är utrustad med förinstallerade program. Läs noga igenom HPs licensavtal för programvara innan du fortsätter. Läs noga igenom villkoren i detta licensavtal innan du börjar använda utrustningen. Licens att använda programvaran upplåts endast under förutsättning att du går med på samtliga villkor i licensavtalet. Genom att ta utrustningen i bruk anses du ha accepterat villkoren i licensavtalet. Om du däremot inte samtycker till villkoren i licensavtalet ska du omgående eller senast inom 14 dagar från leveransdagen antingen (1) avlägsna programvaran från hårddisken och förstöra originaldisketterna inklusive eventuella kopior eller (2) returnera både datorn och programvaran inklusive eventuella kopior av programvaran. Vid förfarande enligt (1) erhålls ingen återbetalning. Vid förfarande enligt (2) erhålls full återbetalning. Genom att fortsätta konfigurationen anses du ha accepterat villkoren i licensavtalet. Såvida inte annat anges nedan gäller nedanstående bestämmelser för användning av all programvara som ingår i och/eller levereras med datorprodukter från HP. Dessa bestämmelser gäller före alla andra bestämmelser, såsom licensoch garantibestämmelser och liknande, som ej utfärdats av HP och som kan förekomma i online-dokumentation eller annat materiel som medföljer datorprodukten. Observera: Licens för operativsystemprogramvara från Microsoft upplåts enligt villkoren i Microsoft End User License Agreement (EULA) i Microsofts dokumentation. Följande villkor gäller för användningen av programvaran: Användning. Kunden får endast använda programvaran på en dator i taget. Kunden äger inte rätt att använda programvaran i nätverk eller på annat sätt använda den på flera datorer. Kunden får inte heller omkonstruera eller dekompilera programvaran såvida detta inte är i lag tillåtet. Kopior och anpassningar. Kunden får endast kopiera eller anpassa programvaran för (a) lagringsändamål eller (b) då kopiering eller anpassning är nödvändig för att programmet ska kunna användas på en dator, under förutsättning att kopiorna eller anpassningarna inte används för något annat ändamål. Äganderätt. Kunden godtar att denne inte har annan äganderätt till programvaran än rätten till de fysiska medierna. Kunden godtar och är införstådd med att leverantören har copyright till programvaran och att denna är upphovsrättsligt skyddad. Kunden godtar och är införstådd med att programvaran kan ha utvecklats av en tredjepartsleverantör som är omnämnd i den copyright-text som medföljer program- 5-3

4 varan, och att denna leverantör äger rätt att hålla kunden ansvarig för eventuella intrång i upphovsrätten eller handlande i strid mot villkoren i detta licensavtal. CD-ROM-skiva för produktåterställning. Om datorn har levererats med en CD-ROMskiva för produktåterställning gäller följande: (i) CD-ROM-skivan för produktåterställning och/eller disketten med supportprogram får endast användas för återställning av hårddisken i den HP-dator med vilken CD-ROM-skivan ursprungligen levererats. (ii) För användning av eventuell operativsystemprogramvara från Microsoft på en CD-ROM-skiva för produktåterställning, tillämpas villkoren i Microsoft End User License Agreement (EULA). Överlåtelse av programvarurättigheter. Kunden kan överlåta programvarurättigheter till tredje part enbart som en del av en överlåtelse av samtliga rättigheter och endast om tredje part i förväg godkänner villkoren i detta licensavtal. Vid sådan överlåtelse godtar kunden att dennes programvarurättigheter upphör i samband med överlåtelsen. Kunden ska då förstöra sina kopior och anpassningar eller överlåta dem på tredje part. Vidarelicensiering och distribution. Kunden har ej rätt att vidarelicensiera programvaran eller distribuera kopior eller anpassningar av den till allmänheten på fysiska media eller via telekommunikation utan skriftligt tillstånd från HP. Uppsägning. HP äger rätt att säga upp detta avtal om kunden inte uppfyller avtalsvillkoren, under förutsättning att HP bett kunden att åtgärda missförhållan-dena samt att denne ej gjort detta inom trettio (30) dagar från uppmaningen. Uppdateringar och uppgraderingar. Kunden är införstådd med att programvaran inte inkluderar uppdateringar och uppgraderingar som kan erhållas från HP enligt separat supportavtal. Exportbestämmelser. Kunden förbinder sig att inte exportera eller vidareexportera programvaran eller en kopia eller anpassning av denna i strid mot den amerikanska exportlagstiftningen eller andra tillämpliga bestämmelser. Bestämmelser för amerikanska myndigheter. Vid användning, kopiering eller tillkännagivande inom amerikanska myndigheter gäller restriktionerna i underparagraf (c)(1)(ii) i klausulen Rights in Technical Data and Computer Software i DFARS Hewlett-Packard Company, 3000 Hanover Street, Palo Alto, CA USA. Beträffande amerikanska myndigheter som ej går under DOD gäller bestämmelserna i FAR (c)(1,2). 5-4

5 Innehållsförteckning 1. Introduktion av OmniBook Inledning Vad som ingår i kartongen med OmniBook 2100/ Att köpa tillbehör till OmniBook OmniBooks funktioner Installera Windows Förbered OmniBook för användning Konfigurera OmniBook med programmet BIOS Setup Starta programmet BIOS Setup Konfigurera OmniBook med TopTools Installera TopTools Starta TopTools Så får du mer information om TopTools Så använder du OmniBook Starta och stäng av OmniBook Så startar du och stänger av OmniBook Återställ OmniBook Använd OmniBooks pekplatta Så använder du pekplattan Konfigurera pekplattan Använd OmniBooks bildskärm Justera bildskärmens ljusstyrka och kontrast Förläng bildskärmens livslängd Justera ljudsystemet Justera volymen manuellt Justera volymen i Windows Använd OmniBooks tangentbord Fn-tangenten i kombination med andra tangenter Windows-tangenterna De inbäddade tangenterna Använd ALT GR-tangenten Kontrollera OmniBooks status Tolka statuslamporna Tolka statuspanelens indikatorer Skydda OmniBook Ställ in eller ändra ett lösenord

6 Radera ett lösenord Installera McAfee VirusScan Anslut en säkerhetskabel Ställ in ett PC-identifikationsnummer Aktivera hårddisklåset Energihantering Övervaka batteridrift Kontrollera batteriets status Åtgärder vid svagt batteri Ladda ett batteri Byt ut huvudbatteriet Installera ett andra batteri Spara på batteriet Optimera batteriets driftstid Ställ in tidsgränser Utnyttja batteriet på bästa sätt Anslutningar OmniBooks anslutningsmoduler Byt ut en tilläggsmodul Installera diskettenheten externt Sätt in och ta ut en diskett Sätt in och ta ut en CD-skiva Sätt in och ta ut en Zip-disk Anslut externa enheter Identifiera de externa portarna Anslut en extern bildskärm Aktivera den inbyggda och den externa bildskärmen Ändra bildskärmsinställningarna i BIOS Setup Anslut en parallell enhet Anslut en seriell enhet Anslut ett externt tangentbord eller en PS/2-mus Anslut USB-enheter Anslut ljudenheter Upprätta en infraröd anslutning Använd PC Card-kort Ta ut ett PC Card-kort Ta ut ett PC Card-kort Testade PC Card-kort Dockningsprodukter Installera en dockningshållare Docka OmniBook Docka av OmniBook

7 5. Utöka OmniBooks kapacitet Installera en hårddisk Byt ut hårddisken Byt ut hårddiskens hållare Skapa en partition för avstängning med bevarad session Installera en RAM-expansionsmodul Så installerar du en RAM-expansionsmodul Ta ut en RAM-expansionmodul Använd CD-ROM-skivan för produktåterställning Återställ fabriksinstallerad programvara Återställ fabriksinstalltionen av Windows Återställ fabriksinstallationen av Windows NT Installera en köpt version av Windows Så installerar du en köpt version av Windows Installera stöd för bildskärmen i en köpt version av Windows Installera stöd för ljud i en köpt version av Windows Installera stöd för PC Card-kort i en köpt version av Windows Installera stöd för infraröd kommunikation i en köpt version av Windows Installera stöd för pekplattan i en köpt version av Windows Installera en köpt version av Windows NT Så installerar du en köpt version av Windows NT Installera Service Pack 3 för en köpt version av Windows NT Installera stöd för bildskärmen i en köpt version av Windows NT Installera stöd för ljud i en köpt version av Windows NT Installera APM för Windows NT Installera Card Executive 2.x för en köpt version av Windows NT Återställ OmniBook-filer Installera online-dokumentet Användarhandbok Byt ut en skadad CD-ROM-skiva för produktåterställning Uppdatera OmniBooks BIOS Felsökning Problemlösning Åtkomstproblem Ljudproblem Bildskärmsproblem Hårddiskproblem Problem med infraröd kommunikation Problem med tangentbord och pekenhet Minnesproblem Problem med PC Card-kort (PCMCIA) Problem med prestandan

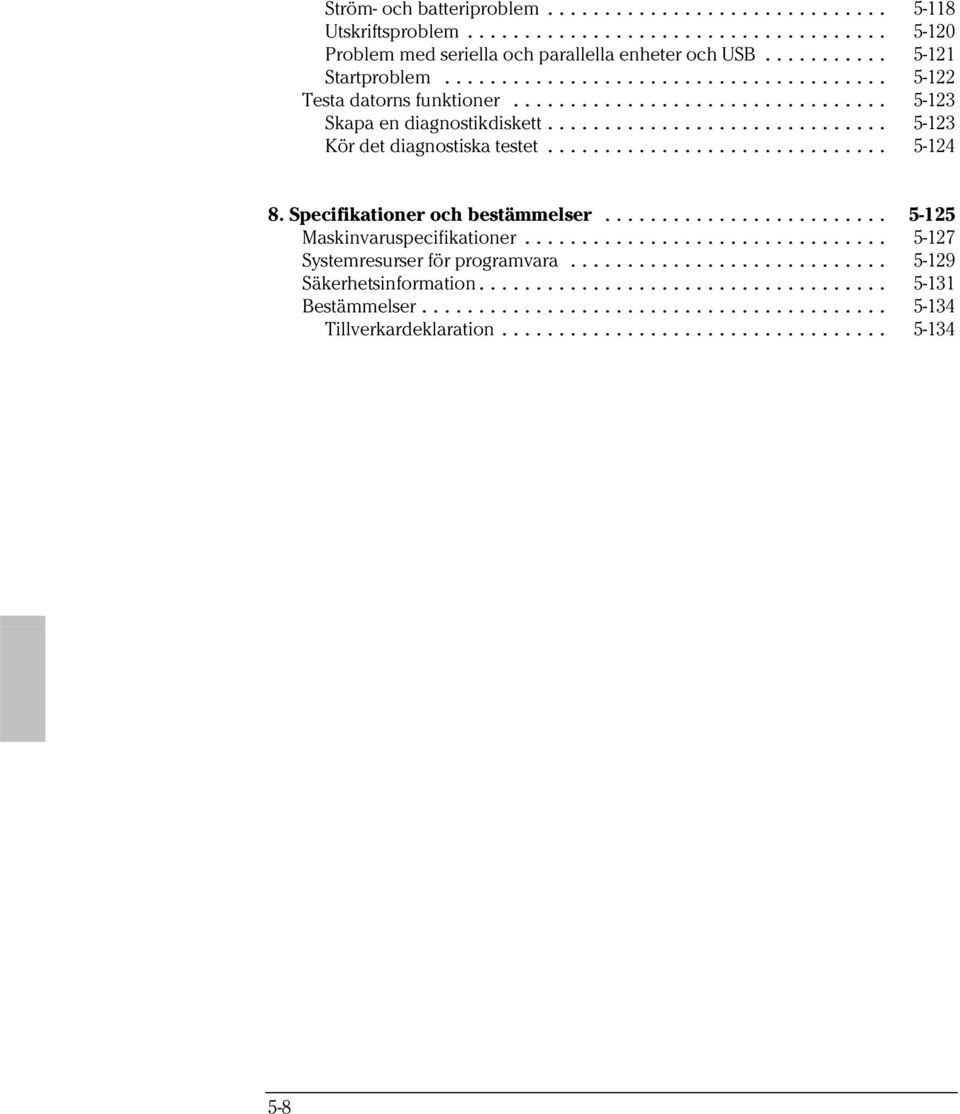

8 Ström- och batteriproblem Utskriftsproblem Problem med seriella och parallella enheter och USB Startproblem Testa datorns funktioner Skapa en diagnostikdiskett Kör det diagnostiska testet Specifikationer och bestämmelser Maskinvaruspecifikationer Systemresurser för programvara Säkerhetsinformation Bestämmelser Tillverkardeklaration

9 1 Introduktion av OmniBook 5-9

10 Introduktion av OmniBook Med OmniBook öppnar sig helt nya möjligheter i persondatorvärlden. Trots att den både är liten och lätt har OmniBook den kvalitet och de genomtänkta detaljer som kännetecknar Hewlett-Packards produkter. OmniBooks snabbguide visar hur du snabbt kommer igång med din OmniBook. Denna handbok, Referenshandbok, visar hur du snabbt börjar använda datorn och vad du ska göra om du stöter på problem. Nedan följer en lista över andra källor där du hittar ytterligare information om OmniBook-produkter. Källa Online-dokumentet Användarhandbok Bra att veta om OmniBook Handboken Introduktion till Microsoft Windows 95 eller Windows NT. HPs webbplats Corporate Evaluator s Guide HP Support Assist CD-ROM Beskrivning Här introduceras OmniBook och du får veta hur du använder och underhåller datorn. Handboken innehåller också information om felsökning (välj Start, Program, OmniBookbiblioteket). Senaste nytt som tillkommit efter färdigställandet av handböckerna. Se Bra att veta om OmniBook (Start, Program, OmniBook-biblioteket). Denna handbok medföljer OmniBook och innehåller information om hur du använder standardfunktionerna i Windows 95 eller Windows NT ( anpassad till Europa) Här finns information om hur du installerar ett annat operativsystem och konfigurerar OmniBook i ett företagsnätverk. Finns på HPs externa webbplats. Telefonnummer finns i häftet Support and Service. 5-10

11 Introduktion av OmniBook Inledning Inledning HP OmniBook 2100/3100 representerar en ny kategori notebook-datorer från HP med den senaste mobila tekniken. Den är utrustad med Intel Pentium-processorer med hög hastighet med MMX-teknik, stor TFT- eller DSTN-skärm samt hårddiskar med hög kapacitet. I det här kapitlet beskrivs Vad som ingår i OmniBook-leveransen. OmniBooks tillbehör. OmniBooks funktioner. Vad som ingår i kartongen med OmniBook 2100/3100 HP OmniBook 2100 eller OmniBook Diskettenhet, installerad i OmniBook (HP F1384A). 24 CD-ROM-enhet (HP F1587A). Nätadapter (HP F1454A) och strömkabel. Huvudbatteri (litiumjon, HP F1382A eller nickelmetallhydrid, HP F1589A). OmniBook Referenshandbok. Snabbguide. Häftet Support and Service. Häftet Arbeta bekvämt. Lista över tillbehör till OmniBook. OmniBooks CD-ROM-skiva för produktåterställning. Innehåller återställningsfiler för Windows, operativsystemdrivrutiner samt online-dokumentet Användarhandbok. Handbok och CD för Microsoft Windows 95. eller Handbok för Microsoft Windows NT

12 Introduktion av OmniBook Inledning Att köpa tillbehör till OmniBook Köp OmniBook-tillbehör via Internet! Du hittar de senaste tillbehören vid När nya tillbehör introduceras, hittar du dem här. Vid tryckningen av denna handbok erbjuder HP flera olika dockningslösningar samt följande tillbehör och tilläggsmoduler: Dockningssystem och bildskärmsställ (HP F1477). Minidockningssystem (HP F1452A). Portreplikator (HP F1451A). 24 CD-ROM-enhet (HP F1587A). Diskettenhet och extern kabel (HP F1384A). Zip-enhet (HP F1388A). Ett andra batteri (HP F1383A). PC Card-kort. SmartCard. Auto/airline-adapter. Transportväska för OmniBook. 5-12

13 Introduktion av OmniBook Inledning OmniBooks funktioner OmniBook sedd framifrån 1. Statuslampa för ström. 2. Intern mikrofon. 3. Statuspanel. 4. Inbyggda högtalare. 5. Pekplatta. 6. Klickknappar. 7. Spärr för öppning och stängning av OmniBook. 8. Huvudbatteri. 9. Fack för tilläggsmoduler (kan innehålla diskettenhet, CD-ROM-enhet, Zip-enhet eller ett andra batteri). 10. Blå strömbrytare (stänger av OmniBook eller ställer in den i viloläge). 5-13

14 Introduktion av OmniBook Inledning OmniBook sedd från sidan 11. Platser för PC Card-kort (övre och nedre). Accepterar två kort av typ II eller ett kort av typ III. 12. Utmatningsknappar för PC Card-kort (övre och nedre PC Card-platsen). 13. Ljuduttag (vänster till höger): ljudingång, extern mikrofon, ljudutgång. 14. Uttag för nätadapter. 15. Uttag för Kensington-lås (säkerhetskabel). 16. Hårddisk. 5-14

15 Introduktion av OmniBook Inledning OmniBook sedd bakifrån 17. Infraröd port. Använd den här porten för trådlös överföring mellan OmniBook och en annan dator eller skrivare med en infraröd port. Du måste installera drivrutiner för infraröd kommunikation. Windows NT 4.0 stöder inte infraröd kommunikation. 18. USB-port (Universal Serial Bus). Windows NT 4.0 stöder inte USB. 19. Seriell port (COM1). Den här porten kan användas för en seriell mus, ett modem eller en seriell skrivare. 20. Parallell port (LPT1). Den här porten kan användas för en parallell skrivare. 21. Återställningsknapp (för återställning av OmniBook). 22. Utgång för extern bildskärm. 23. Dockningsport. 24. PS/2-tangentbord eller PS/2-musport. Stöder en Y-adapter för både tangentbord och mus. 5-15

16 Introduktion av OmniBook Installera Windows Installera Windows OmniBook har antingen Windows 95 eller Windows NT 4.0 förinstallerat på hårddisken. När du startar OmniBook för första gången går du igenom en serie konfigurationsskärmar, bland annat för installation av operativsystemet. I det här avsnittet får du veta hur du konfigurerar OmniBook med det fabrikinstallerade Windows-operativsystemet. Förbered OmniBook för användning. 5-16

17 Introduktion av OmniBook Installera Windows Förbered OmniBook för användning V I K T I G T Använd bara HP-adaptern F1454A med denna produkt. Om du använder en annan nätadapter kan OmniBook skadas och garantin upphör att gälla. Se vidare produktens garantivillkor. 1. Anslut strömkabeln först till nätadaptern och sedan till ett vägguttag. Kontrollampan på nätadaptern lyser när adaptern är ansluten till nätström. 2. Anslut nätadaptern till OmniBooks vänstra sida enligt bilden. 3. Tryck på den blå strömbrytaren. Installationsprogrammet för Windows 95 eller Windows NT startas automatiskt. 4. Följ de instruktioner som visas på skärmen. Under installationen ombeds du godkänna licensavtalet och ange produkt-id (finns angivet på Windows-handbokens äkthetsbevis). Om du ombeds ställa in ett användarkonto och ett lösenord, kan du antingen välja att ställa in kontot eller hoppa över detta steg genom att trycka på ESC. Obs! Om du har installerat Windows NT 4.0, gå till sidan och läs om hur du installerar Advanced Power Management (APM). 5-17

18 Introduktion av OmniBook Konfigurera OmniBook med programmet BIOS Setup Konfigurera OmniBook med programmet BIOS Setup Programmet BIOS (Basic Input and Output System) Setup är ett menystyrt hjälpprogram med vilket du kan ändra systemkonfigurationen och skräddarsy OmniBooks funktioner för dina specifika behov. Inställningarna i BIOS Setup styr normalt maskinvaran och har därför en avsevärd inverkan på datorns funktion. I det här avsnittet beskrivs menyerna och alternativen i BIOS Setup. Starta programmet BIOS Setup 1. Avsluta alla program. 2. Gå till Start-menyn och klicka på Avsluta, Starta om datorn. 3. När HP-logotypen visas trycker du på F2 så att programmet BIOS Setup startas. 4. Pekenheterna är inte aktiva i BIOS Setup. Tryck på HÖGER och VÄNSTER piltangent när du vill förflytta dig genom menyerna. Tryck på NEDÅT- och UPPÅT-piltangenterna när du vill gå mellan alternativen i en meny. Tryck på F5 eller F6 när du vill gå mellan de värden som kan ställas in för den aktuella parametern, eller tryck på ENTER om du vill ändra en inställning. I tabellerna nedan finns mer information. 5. När du har valt önskade alternativ ska du trycka på F10 eller använda menyn Exit och avsluta BIOS Setup. Om inställningarna orsakar en konflikt mellan vissa enheter under omstarten, blir du uppmanad att köra BIOS Setup igen, där de inställningar som givit upphov till konflikten nu är markerade. 5-18

19 Introduktion av OmniBook Konfigurera OmniBook med programmet BIOS Setup Huvudmenyn (Main) Language Ställer in språk för detta program och för BIOS-meddelanden Standard Samma som operativsystemet. BIOS Revision Visar den aktuella BIOS-versionen. Detekteras automatiskt. System Time Ställer in systemtiden med 24- timmarsformat. Inställningen börjar gälla omedelbart. System Date Ställer in systemets datum med formatet dd/mm/åå (utom när engelska används, då formatet är mm/dd/åå). Floppy Drive Ställer in typen av diskettenhet. Diskettenhetstypen deteketeras och ställs in automatiskt. Hard Disk Quiet Boot Video Display Device* Ställer in typen av hårddisk och diverse parametrar. När detta är aktiverat visas ingen sammanfattning av starttestet och inga meddelanden när datorn startas. Anger om den inbyggda skärmen automatiskt ska växla till en extern bildskärm om en sådan deteketeras. Hårddisktypen detekteras och ställs in automatiskt. Enabled Auto System Memory Visar storleken på systemminnet. 640KB Extended Memory Visar storleken på det utökade minnet. Detekteras automatiskt. * Om Video Display Device ställs in på Both, ställs inte OmniBook in i viloläge när du stänger locket. 5-19

20 Introduktion av OmniBook Konfigurera OmniBook med programmet BIOS Setup Menyn System Devices External Fn Key IDE Controller Anger om vänster-ctrl + vänster-alt på ett externt tangentbord ska tolkas som Fntangent. Aktiverar huvudstyrenhet (hårddisk) och sekundär styrenhet (valfri CD-ROM-enhet). Standard Enabled Both FDD Controller Aktiverar diskettenheten. Enabled Serial Port Anger hur den seriella porten konfigureras av BIOS (specificerat eller automatiskt). Enabled Base I/O address Ställer in I/O-adress och avbrott. 3F8h, IRQ4 Infrared Port Mode Anger hur den infraröda porten konfigureras av BIOS (specificerat eller automatiskt). Anger om maskinvaran ska stödja infraröd kommunikation av typen SIR (Standard IR), ASK IR (Amplitude Shift Keyed IR), eller FIR (Fast IR). (Drivrutiner måste installeras.) Disabled SIR Base I/O address Ställer in I/O-adress och avbrott. 2F8h, IRQ3 DMA-kanal För Fast Ir-läge, ställer in DMA-kanalen. DMA3 Parallel Port Mode Ställer in hur den parallella porten konfigureras av BIOS (specificerat eller automatiskt). Ställer in porten på normal, tvåvägs, EPP eller ECP. Enabled ECP Base I/O address Ställer in I/O-adress. 378h Interrupt Ställer in avbrottsnumret. IRQ7 DMA channel För ECP-läge, ställer in DMA-kanalen. DMA3 Audio Ställer in hur ljudsystemet konfigureras av BIOS (specifierat eller automatiskt). Enabled SB I/O address Ställer in I/O-adress för Sound Blaster. 220h 5-20

21 Introduktion av OmniBook Konfigurera OmniBook med programmet BIOS Setup WSS I/O address Ställer in I/O-adress för Windows ljudsystem. 530h AdLib I/O address Ställer in I/O-adress för AdLib synthesizer. 388h Interrupt Ställer in avbrottsnumret. IRQ5 1st DMA channel Ställer in DMA-kanalen för uppspelning. DMA1 2nd DMA channel Ställer in DMA-kanalen för inspelning. DMA0 Menyn Security User Password Is Visar om ett användarlösenord är inställt. Du måste ställa in ett administratörslösenord innan du kan ställa in ett användarlösenord. Standard Clear Administrator Password Is Visar om administratörslösenord är inställt. Clear Set User Password Set Administrator Password Tryck på ENTER om du vill ställa in, ändra eller ta bort användarlösenordet. Lösenordet får inte vara längre än 8 tecken, 0-9, A-Z. Tryck på ENTER om du vill ställa in, ändra eller ta bort administratörslösenordet. Detta lösenord skyddar inställningar i BIOS Setup. Password Required To Boot Resume* Undock* Hard Disk Drive Lock Ställer in om användarlösenordet måste anges vid omstart. Ställer in om användarlösenord krävs för aktivering av datorn när den är i viloläge. Ställer in om användarlösenordet måste anges vid avdockning av OmniBook. Kodar användarlösenordet (eller administratörslösenordet om det är det enda som ställts in) på hårddisken. Enabled Enabled Disabled Disabled Floppy Boot Ställer in om diskettenheten är en startenhet. Enabled * Alternativen Resume och Undock är endast tillgängliga om alternativet Boot är aktiverat. 5-21

22 Introduktion av OmniBook Konfigurera OmniBook med programmet BIOS Setup Menyn Power Power Management Mode Smart CPU Mode Standby Time-out Suspend Time-out Hibernate Time-out Hard Disk Time-out Time-out on AC Power Button Mode Resume on Modem Ring Resume on Time of Day Resume Time Auto Suspend on Undock Desaktiverar tidsgränserna för automatisk avstängning, väljer en kombination av tidsgränser eller tillåter egna tidsgränser. Aktiverar automatisk energibesparing för CPU. Frånvaro av tangentbords-, mus- och hårddiskaktivitet kan orsaka långsammare CPU-respons. Ställer in efter hur lång tid av overksamhet datorn ska ställas in vänteläge. Ställer in efter hur lång tid av overksamhet datorn ska gå från vänteläge till viloläge. (Hoppar över viloläge om den tidsgränsen är desaktiverad.) Ställer in om datorn ska gå från viloläge till att stängas av med bevarad session efter angiven period. (Hoppar över viloläge om den tidsgränsen är desaktiverad.) Ställer in efter hur lång tid av omverksamhet hårddisken ska stanna. Ställer in om energihanteringens tidsgränser ska gälla när nätadaptern är ansluten. Ställer in funktionen hos den blå strömbrytaren när den trycks in i mindre än 4 sek. Ställer in om systemet ska fortsätta från viloläge om det tar emot en ringsignal. Ställer in om systemet ska fortsätta från viloläge vid en definierad tidpunkt. Ställer in 24-timmarsklocka när systemet fortsätter från viloläge, om detta är aktiverat. Ställer in om OmniBook ska ställas in i viloläge efter avdockning. Standard Max Power Savings Off 2 minuter 4 minuter 4 hours 2 minuter Disabled Suspend Enabled Disabled 00:00:00 When Lid Closed 5-22

23 Introduktion av OmniBook Konfigurera OmniBook med programmet BIOS Setup Menyn Boot Diskette Drive Hard Drive CD-ROM Drive Visar startenheternas inbördes ordning. Flytta posterna om du vill ändra ordningen. Standard 1. Diskette drive 2. Hard drive 3. CD-ROM drive Menyn Exit Save Changes and Exit Discard Changes and Exit Get Default Values Load Previous Values Save Changes Sparar ändringar i Setup samt avslutar och startar om datorn. Ignorerar alla ändringar i Setup som gjorts efter de senast sparade ändringarna samt avslutar och startar om datorn. Påverkar inte säkerhetsinställningar eller ändringar av tid och datum. Återställer alla standardinställningar utan att avsluta Setup. Påverkar inte säkerhetsinställningar eller ändringar av tid och datum. Ignorerar alla ändringar i Setup som gjorts efter de senast sparade ändringarna, utan att avsluta programmet. Påverkar inte säkerhetsinställningar eller ändringar av tid och datum. Sparar ändringar du gjort i Setup, utan att avsluta programmet. Säkerhetsinställningar sparas i samband med att de ändras. 5-23

24 Introduktion av OmniBook Konfigurera OmniBook med TopTools Konfigurera OmniBook med TopTools HP TopTools är avsett för näverksansvariga och administratörer som ansvarar för administrering av datorsystem. Det innehåller ytterligare konfigurations- och säkerhetsalternativ med vilka du kan kontrollera vilka maskin- och programvarukomponenter som är installerade i datorn och ta reda på hur pass bra de fungerar. I det här avsnittet beskriver vi hur du: Installerar och startar TopTools. Får mer information om TopTools. Installera TopTools TopTools-paketet är inkluderat i OmniBook, men du måste installera det innan du kan använda det. På Windows NT-system måste du ha administratörsbehörighet för att installera TopTools-programvaran. 1. Starta Windows, om det inte redan är igång. 2. Klicka på Start, Program, HP DMI, Setup. Starta TopTools TopTools kan startas lokalt på en PC eller på distans av en nätverksadministratör. Du startar TopTools lokalt med Start, Program, HP DMI, HP TopTools. Så får du mer information om TopTools Information om administrerbara PC från HP, HP TopTools, DMI och om hur dessa tillsammans sänker PC-driftskostnaderna finns på HPs webbplats vid

25 2 Så använder du OmniBook 5-25

26 Så använder du OmniBook I det här kapitlet introduceras OmniBook-datorn och grundläggande funktioner såsom att Starta och stänga av OmniBook. Använda OmniBooks pekplatta. Använda OmniBooks bildskärm. Justera ljudsystemet. Använda OmniBooks tangentbord. Kontrollera OmniBooks status. Skydda OmniBook. 5-26

27 Så använder du OmniBook Starta och stäng av OmniBook Starta och stäng av OmniBook Det är enkelt att starta och stänga av OmniBook-datorn med den blå strömbrytaren. I vissa situationer kanske du vill använda andra metoder, beroende på energibesparingsskäl, vilken typ av aktiva anslutningar du har och hur lång starttid du vill ha. Så startar du och stänger av OmniBook När du gör följande: Ställs OmniBook in i: Så avslutar du detta läge: Tryck på Fn + S eller låter tidsgränsen löpa ut. Tryck på blå strömbrytare eller välj Start, Viloläge** eller stäng locket*** eller låt tidsgränsen löpa ut. Tryck på Fn + F12 eller låt tidsgränsen löpa ut. Klicka på Start, Viloläge (rekommenderas) eller tryck in den blå strömbrytaren tills bildskärmen stängs av. Vänteläge Ger viss energibesparing. Endast bildskärmen stängs av. Det går snabbt att starta datorn igen. Nätverksanslutningarna upprätthålls. Viloläge Ger betydande energibesparing. Bildskärmen stängs av. Den pågående sessionen sparas i RAM. Det går snabbt att starta datorn igen. Nätverksanslutningarna kan återupprättas.* Avstängning med bevarad session Ger maximal energibesparing. Den pågående sessionen sparas på disken och datorn stängs av. Nätverksanslutningarna kan återupprättas.* Avstängning Ger maximal energibesparing. Den pågående sessionen sparas inte. Vid omstart återställs allt. En ny session startas, vilket även inkluderar nätverksanslutningarna. Tryck på valfri tangent eller rör vid en pekenhet så visas den pågående sessionen ( direktstart"). Tryck på den blå strömbrytaren så visas den pågående sessionen ( direktstart ). Tryck på den blå strömbrytaren så startas datorn och den föregående sessionen återställs. Tryck på den blå strömbrytaren när du vill starta om datorn med en ny session. * Ett plug-and-play-operativsystem såsom Windows 95 kan återupprätta nätverksanslutningarna när du startar datorn. När det gäller Windows NT 4.0 eller ett annat operativsystem, kanske du måste återställa OmniBook eller starta om operativsystemet för att nätverksanslutningarna ska kunna återupprättas. ** Endast Windows 95. *** Om du ställer in Video Display Device på Both (i BIOS Setup), ställs OmniBook inte in i viloläge när du stänger locket. 5-27

28 Så använder du OmniBook Starta och stäng av OmniBook Återställ OmniBook Om Windows eller OmniBook slutar att ge respons kan du återställa datorn. 1. Stäng av OmniBook från Start-menyn, om detta är möjligt. 2. Stick in en penna eller ett uträtat gem i det försänkta hålet på baksidan av OmniBook, enligt bilden. eller, om detta inte går Tryck in den blå strömbrytaren tills bildskärmen stängs av. 3. När datorn har stängts av, startar du den igen genom att trycka på den blå strömbrytaren. 5-28

29 Så använder du OmniBook Använd OmniBooks pekplatta Använd OmniBooks pekplatta Pekplattan, en beröringskänslig pekenhet som styr pekarens rörelser och hastighet på skärmen, är inbyggd i OmniBook. I det här avsnittet beskriver vi hur du: Använder pekplattan. Konfigurerar pekplattan. Så använder du pekplattan 1. Dra tummen eller ett annat finger över pekplattan i den riktning du vill att pekaren ska röra sig. 2. Du använder vänster och höger klickknapp på samma sätt som knapparna på en mus. Du kan även trycka på pekplattan istället för att klicka med en knapp. Du öppnar ett program genom flytta pekaren till programikonen och sedan trycka snabbt två gånger på den vänstra knappen. Du väljer ett alternativ i en menyn genom att flytta pekaren till alternativet och trycka en gång på den vänstra knappen. Du öppnar snabbmenyn för ett objekt genom att placera pekaren på objektet och trycka på höger knapp. Om du vill dra ett objekt, placerar du först pekaren på objektet. Tryck ned och håll kvar vänster knapp medan du flyttar pekaren till det nya stället. Släpp knappen. 5-29

30 Så använder du OmniBook Använd OmniBooks pekplatta Konfigurera pekplattan Obs! Du kan anpassa pekplattans funktioner (och funktionerna hos en extern PS/2-mus eller en seriell mus, om en sådan är installerad) på Kontrollpanelen i Windows. Klicka på ikonen Mus så kommer du till Egenskaper för mus. Välj den flik som motsvarar den funktion du vill konfigurera. Bland annat följande funktioner kan konfigureras: Inställning av knapparna för höger- eller vänsterhänta. Hastighet vid dubbelklick, pekarhastighet och pekarspår. Tröskelvärden för beröring. Klicka på Hjälp så visas ytterligare information om hur pekplattan används. Pekplattans utökade funktioner är inte tillgängliga när en extern mus är installerad. 5-30

31 Så använder du OmniBook Använd OmniBooks bildskärm Använd OmniBooks bildskärm I det här avsnittet beskrivs hur du Justerar bildskärmens ljusstyrka och kontrast. Förlänger bildskärmens livslängd. Justera bildskärmens ljusstyrka och kontrast Ljusstyrkan påverkar batteriets driftstid. Du maximerar batteriets driftstid genom att ställa in ljusstyrkan så lågt som möjligt, utan att det känns ansträngande för ögonen. Ljusstyrka Tryck på Fn+F1 när du vill minska ljusstyrkan. Tryck på Fn+F2 när du vill öka ljusstyrkan. Kontrast (endast för DSTN-skärmar) Tryck på Fn+F3 när du vill minska kontrasten. Tryck på Fn+F4 när du vill öka kontrasten. Förläng bildskärmens livslängd Följ nedanstående riktlinjer så håller bakgrundsbelysningen i OmniBooks bildskärm längre. Ställ in ljusstyrkan så lågt som möjligt, utan att det blir obekvämt (Fn+F1). När du arbetar vid ditt skrivbord bör du om möjligt ansluta en extern bildskärm och stänga av den interna skärmen (Fn+F5). Undvik att använda skärmsläckare eller andra program som förhindrar att OmniBook ställs in i vilo- eller vänteläge när tidsgränsen passerats. Desaktivera inte tidsgränserna för vilo- eller vänteläge. Om du använder nätdrift och inte har någon extern bildskärm ansluten, bör du ställa in datorn i vilo- eller vänteläge när datorn inte används. 5-31

32 Så använder du OmniBook Justera ljudsystemet Justera ljudsystemet OmniBook stöder Sound Blaster Pro-kompatibelt ljud och Microsoft Windows ljudsystem. I det här avsnittet beskrivs hur du: Justerar volymen manuellt. Justerar volymen i Windows. Justera volymen manuellt Om du vill öka volymen trycker du på Fn+UPPÅTPIL. Om du vill sänka volymen trycker du på Fn+NEDÅTPIL. Om du tillfälligt vill stänga av högtalaren utan att ändra ljudinställningen, trycker du på Fn+F7. Tryck på samma tangenter igen när du vill återställa högtalarljudet. Justera volymen i Windows 1. Klicka på högtalarsymbolen i aktivitetsfältet. 2. Justera volymen genom att dra volymreglagestapeln uppåt eller nedåt. 3. Om du tillfälligt vill stänga av högtalarna utan att ändra volyminställningen, klickar du på Ljud av. 5-32

33 Så använder du OmniBook Använd OmniBooks tangentbord Använd OmniBooks tangentbord VARNING Felaktig användning av tangentbordet och andra inmatningsenheter har förknippats med arbetsskador. Information om hur du minskar riskerna för detta finns i dokumentet Arbeta bekvämt" som medföljer din OmniBook. Du kan även besöka vår webbsida om ergonomi vid I det här avsnittet beskrivs OmniBook-tangentbordets specialfunktioner såsom Fn-tangenten i kombination med andra tangenter (snabbtangenter). Windows-tangenter. Inbäddade tangenter. Alt Gr-tangenten (på icke amerikanska tangentbord). 5-33

34 Så använder du OmniBook Använd OmniBooks tangentbord Fn-tangenten i kombination med andra tangenter En kombination av Fn-tangenten och en annan tangent kallas snabbtangent och ger genvägar till diverse systemreglage. På OmniBooks tangentbord är de snabbtangenter som kombineras med FN-tangenten grå. Tangentkombination Fn + F1 Fn + F2 Fn + F3 Fn + F4 Fn + F5 Fn + F6 (håll ned) Fn+ F7 Fn + F8 Fn + F9 Fn + F10 Fn + F12 Fn + S Fn + R Fn + uppåtpil Fn + nedåtpil Resultat Minskar bildskärmens ljusstyrka. Ökar bildskärmens ljusstyrka. Minskar bildskärmens kontrast (endast DSTN-skärmar). Ökar bildskärmens kontrast (endast DSTN-skärmar). Växlar mellan automatisk detektering av en extern bildskärm och användning av två bildskärmar samtidigt. Vid användning av två batterier. Visar hastigt varje batteris status och sedan statusen för båda batterierna tillsammans. Mer information om batteristatus finns på sidan Slår på och av ljudet. Aktiverar och desaktiverar de inbäddade tangenterna. Påverkar inte ett externt tangentbord. Om Num Lock är på är de numeriska funktionerna aktiva. I annat fall är piltangenterna aktiva. Aktiverar och desaktiverar Num Lock (numeriska funktioner för de inbäddade tangenterna). Aktiverar och desaktiverar Scroll Lock. Aktiverar avstängning med bevarad session. Aktiverar vänteläge. Aktiverar viloläge Ökar ljudvolymen. Minskar ljudvolymen. 5-34

35 Så använder du OmniBook Använd OmniBooks tangentbord Windows-tangenterna Windows-tangenterna är placerade till vänster och höger om mellanslagstangenten. Öppnar Start-menyn i Windows. Det finns två sådana här tangenter, en på var sida om mellanslagstangenten. Öppnar snabbmenyn för det program som för tillfället används. Det är samma meny som visas när du placerar pekaren på programmet och trycker på höger musknapp. De inbäddade tangenterna När de inbäddade tangenterna på OmniBooks inbyggda tangentbord är aktiva, kan de användas på två olika sätt. Num Lock på Tangenterna får den numeriska eller aritmetiska funktion som står med grå färg på tangentbordet. Num Lock av Tangenterna fungerar som piltangenter. Information om de ikoner som visar statusen för Num Lock och de inbäddade tangentera finns på sidan Aktivera/desaktivera Num Lock med Fn+F9. 2. Aktivera de inbyggda tangenterna genom att trycka på Fn+F8. eller Om du tillfälligt vill använda en inbäddad tangent, håller du ned Fn samtidigt som du trycker på önskad tangent. 5-35

36 Så använder du OmniBook Använd OmniBooks tangentbord Använd ALT GR-tangenten På icke amerikanska tangentbord finns en Alt GR-tangent till höger om mellanslagstangenten. Denna tangent ger tillgång till vissa specialtecken på tangentbordet. Du skriver det tecken som står i det nedre högra hörnet på en tangent genom att hålla ned ALT GR och trycka på tangenten med önskat tecken. Du skriver ett tecken i det övre högra hörnet av en tangent genom att hålla ned SHIFT och ALT GR samtidigt som du trycker på tangenten med önskat tecken. Shift Grundläge ALT GR 5-36

37 Så använder du OmniBook Kontrollera OmniBooks status Kontrollera OmniBooks status I det här avsnittet beskrivs hur du: Tolkar statuslamporna. Tolkar statuspanelens indikatorer. Tolka statuslamporna OmniBook har en statuslampa för ström på gångjärnet som är synlig även när locket är nedfällt. Fast grönt sken. OmniBook är på. Blinkande grönt sken. OmniBook är inställd i vänte- eller viloläge. Inget sken. OmniBook är avstängd, med eller utan bevarad session. Själva batteriet har fyra lampor som visar laddningsstatus när du trycker på den fyrkantiga knappen på batteriet. Varje lampa representerar 25% laddning. 5-37

38 Så använder du OmniBook Kontrollera OmniBooks status Tolka statuspanelens indikatorer OmniBooks statuspanel, som sitter ovanför tangentbordet, innehåller indikatorer som visar aktuell status för strömförsörjning, diskenheter och tangentbord. Ikoner för strömförsörjningsstatus Indikator Innebörd Nätström. Nätadaptern är ansluten. Batteristatus. Visar den ungefärliga laddningsnivån i batteriet i förhållande till full laddning. Varje stapel (visas från höger till vänster) representerar 10% laddning. Installerade batterier. Den övre och den nedre triangeln motsvarar huvudbatteriet respektive det andra batteriet. En triangel blinkar långsamt när motsvarande batteri laddas. Huvudbatteriet laddas först och laddas ur sist. Om två batterier är installerade, visas den totala laddningen i procent, med båda batterierna inräknade. Om t ex huvudbatteriet har 50% laddning och det andra batteriet är tomt, visar mätaren 25%. Du kan trycka på Fn + F6 när som helst när du vill se statusen hos respektive batteri. Svagt batteri. Inga laddningsstaplar visas, trianglarna anger att batteriet är installerat. Dessutom piper datorn. Defekt batteri. Inga laddningsstaplar och inga trianglar som anger att batteriet är installerat visas. Ingen laddning, inte ens genom nätström. Överhettat batteri. Batteriet är för varmt för att kunna laddas. Det innebär inte nödvändigtvis att batteriet är defekt. 5-38

39 Så använder du OmniBook Kontrollera OmniBooks status Ikoner för diskenhetsstatus. Indikator Innebörd Hårddisk eller tilläggsmodul. OmniBook läser eller skriver på hårddisken eller på någon av tilläggsmodulerna. Diskettenhet. OmniBook läser eller skriver på en diskett i diskettenheten. PC Card-kort. Datorn kommunicerar med PC Card-kortet. Ikoner för tangentbordsstatus Indikator Innebörd Caps Lock. Caps Lock är aktiv. Num Lock. Num Lock är aktiv (Fn + F9). Keypad Lock. De inbäddade tangenterna är aktiva (Fn+F8). Num Lock måste också vara aktivt för att de numeriska tangenterna ska fungera. I annat fall är piltangenterna aktiva. Scroll Lock. Scroll Lock är aktivt (Fn + F10). 5-39

40 Så använder du OmniBook Skydda OmniBook Skydda OmniBook Det finns flera sätt att identifiera och skydda OmniBook-datorn. I det här avsnittet beskrivs hur du Ställer in eller ändrar ett lösenord. Raderar ett lösenord. Installerar McAfee VirusScan. Fäster en säkerhetskabel. Ställer in ett PC-identifikationsnummer. Aktiverar hårddisklåset. 5-40

41 Så använder du OmniBook Skydda OmniBook Ställ in eller ändra ett lösenord OmniBook har lösenordsskydd på två nivåer användarlösenord och administratörslösenord. Du kan inte ställa in ett användarlösenord förrän du ställt in ett administratörslösenord. Om lösenordsskydd är inställt uppmanas du att ange ett lösenord varje gång du återställer eller startar datorn (beroende på vad du ställt in). Du kan inte använda datorn förrän du angivit korrekt lösenord. Du ställer in, ändrar och tar bort lösenordsskyddet i hjälpprogrammet BIOS Setup. 1. Gå till Start-menyn, välj Avsluta och starta sedan om OmniBook. 2. När HP-logotypen visas trycker du på F2 så att BIOS Setup startas. 3. Välj menyn Security. 4. Välj Set Administrator Password och tryck på ENTER. 5. Skriv det nya lösenordet och tryck på ENTER. Lösenordet kan innehålla upp till åtta alfanumeriska tecken. Systemet gör ingen skillnad på små och stora bokstäver. 6. Skriv lösenordet igen som en bekräftelse och tryck på ENTER. 7. Under Password Required To väljer du när lösenordet ska krävas. Välj Boot om du vill att lösenordet ska krävas vid omstart av OmniBook. Välj Resume om du vill att lösenordet ska krävas när datorn återställs från viloläge. Välj Undock om du vill att lösenordet ska krävas vid avdockning av OmniBook. 8. Upprepa proceduren för Set User Password (valfritt). 9. Tryck på F10 så sparas ändringarna och BIOS Setup avslutas. Obs! Om du glömmer ett lösenord ska du ringa för att få teknisk support på det telefonnummer som står i häftet Support and Service. Supportpersonalen avgör vilken metod som är bäst för att ta bort lösenordet. 5-41

42 Så använder du OmniBook Skydda OmniBook Radera ett lösenord Du kan radera antingen ett andvändar- eller administratörslösenord enligt anvisningarna nedan. Om du raderar administratörslösenordet, raderar OmniBook användarlösenordet automatiskt. 1. Gå till Start-menyn, välj Avsluta och starta sedan om OmniBook. 2. När HP-logotypen visas trycker du på F2 så att BIOS Setup startas. 3. Välj menyn Security. 4. Välj Set Administrator Password och tryck sedan på ENTER. 5. Skriv det nuvarande lösenordet och tryck på ENTER. 6. Tryck på ENTER när Enter New Password visas. 7. Tryck på ENTER när Confirm New Password visas. 8. Tryck på Continue. 9. Tryck på F10 så att ändringarna sparas och BIOS Setup avslutas. Installera McAfee VirusScan OmniBook är utrustad med McAfee VirusScan, som för närvarande detekterar över virus. Som ägare till en HP OmniBook har du rätt till 90 dagars kostnadsfri support från McAfee och en gratis uppgradering av VirusScan. För närmare information, klicka på Start, Program, McAfee VirusScan, Readme. Innan du kan använda VirusScan måste du installera det. 1. Gå till Start-menyn, klicka på Program, McAfee VirusScan, Setup. 2. Följ de instruktioner som visas på skärmen. När programmet är installerat kan du få detaljerade online-instruktioner under VirusScan Help. (Klicka på Start, Program, McAfee VirusScan, VirusScan, Help.) 5-42

43 Så använder du OmniBook Skydda OmniBook Anslut en säkerhetskabel OmniBook har ett uttag som gör att du kan låsa fast den med en kabel. Låssystemet Kensington MicroSaver passar till uttaget och kan köpas i fackhandeln. 1. Trä kabeln runt ett föremål som inte kan flyttas, till exempel ett bordsben. 2. Dra kabeln så att det bildas en ögla runt föremålet. Se till att den inte kan glida av. 3. Sätt i låset i något av OmniBooks säkerhetsuttag och ta ur nyckeln. Förvara nyckeln på ett säkert ställe, helst inte i närheten av OmniBook. 5-43

44 Så använder du OmniBook Skydda OmniBook Ställ in ett PC-identifikationsnummer Du måste ha ställt in ett administratörslösenord för att kunna ställa in ett PCidentifikationsnummer. 1. Om du inte har installerat HP TopTools ska du göra det nu (se sidan 5-24). 2. Klicka på Start och sedan på HP TopTools. 3. Klicka på Tools och sedan på Protect Tools. 4. Skriv administratörslösenordet. 5. Klicka på Säkerhet. 6. I rutan Tattooing String" skriver du en unik teckensträng som kommer att användas för identifiering av datorn. Du kan du skriva upp till 80 tecken inklusive blanksteg och specialtecken. Tryck inte på ENTER medan du skriver. Strängen radbryts automatiskt. Aktivera hårddisklåset Med hjälp av hårddisklåset kan du skydda informationen på hårddisken. VIKTIGT När du aktiverar hårddisklåset kodas användarlösenordet (eller administratörslösenordet om bara ett sådant ställts in) på hårddisken. Om du flyttar hårddisken till en annan dator kan du inte komma åt filerna på hårddisken förrän du angivit användarlösenordet (eller administratörslösenordet). När du angivit rätt lösenord för hårddisken kan du ändra OmniBooks (och hårddiskens) lösenord. 1. Gå till Start-menyn, välj Avsluta och starta sedan om OmniBook. 2. När HP-logotypen visas trycker du på F2 så att programmet BIOS Setup startas. 3. I menyn Security väljer du Password Required To Boot. 4. I menyn Security väljer du Hard Disk Drive Lock och trycker på Enter. 5. Tryck på F10 så sparas inställningarna och BIOS Setup avslutas. 5-44

45 3 Energihantering 5-45

46 Energihantering OmniBook sparar energi genom att använda programmet APM (Advanced Power Management), som styr batteriladdning och energiförbrukning. OmniBook har flera funktioner som är avsedda att förhindra att du överraskas av att batteriet tar slut, däribland följande: Batteriets statusindikator visar den återstående laddningen. Inbyggda varningsmeddelanden visas vid tillstånd med svagt batteri. OmniBook stängs automatiskt av när batteriets laddning blir för låg sessionen fortsätter när du börjar ladda batteriet eller sätter in ett laddat batteri. Data som tidigare sparats på enheterna påverkas inte av ett svagt batteri. Data som inte sparats kan emellertid försvinna om batteriet tar slut helt medan datorn håller på att skriva data på enheten. 5-46

47 Energihantering Övervaka batteridrift Övervaka batteridrift OmniBooks primära strömkälla är det laddningsbara batteriet. Med nätadaptern kan du ladda batteriet eller köra på nätström för att spara på batteriet. Viktigt Att använda externa enheter kräver mycket energi och förkortar batteriets driftstid avsevärt. När du kan bör du alltid ansluta nätadaptern vid användning av externa enheter. Utöver det utbytbara batteriet finns ett permanent, internt backup-batteri som alltid laddas när OmniBook är på eller ansluten till nätström. Det bibehåller vissa interna inställningar såsom systemets klocka. I det här avsnittet beskrivs hur du Kontrollerar batteriets status. Vidtar åtgärder vid varning om svagt batteri. Laddar ett batteri. Byter ut huvudbatteriet. Installerar ett andra batteri. 5-47

48 Energihantering Övervaka batteridrift Kontrollera batteriets status Från statuspanelen Följande tabell beskriver ikonerna för batteristatus på OmniBooks statuspanel. Fullt batteri Svagt batteri Defekt batteri Överhettat batteri Visar batteriets ungefärliga laddningsnivå i förhållande till full laddning. Varje stapel (från höger till vänster) representerar 10% laddning. Den övre och den nedre triangeln motsvarar huvudbatteriet respektive det andra batteriet. En triangel blinkar när motsvarande batteri laddas. Huvudbatteriet laddas först och laddas ur sist. I Batteristatus" på sidan 5-38 finns mer information om batteriindikatorerna. Konturen blinkar när batteriets laddning är kritiskt låg. Dessutom piper datorn. Ingen batteriaktivitet; ingen laddning. Om en stapel visas till vänster i battericellen är batteriet överhettat och laddningen avbryts. Batteriet är för varmt för att kunna laddas. Det behöver inte nödvändigtvis vara defekt. Från aktivitetsfältet i Windows Placera pekaren över strömikonen till höger i aktivitetsfältet. Batteriets ungefärliga laddningsnivå visas antingen i procent eller i antal timmar. Dubbelklicka på strömikonen i aktivitetsfältet så visas en batterimätare. Från Windows Klicka på Den här datorn, Kontrollpanelen, Power Management. Härifrån har du tillgång till alla alternativ för information om strömförsörjning i Windows. På batteriet Tryck på knappen på batteriet. Lamporna visar den ungefärliga laddningsnivån varje lampa representerar 25% av full laddning. 5-48

49 Energihantering Övervaka batteridrift Åtgärder vid svagt batteri När batteriets laddning är kritiskt låg, får du någon av följande varningar: Batteriindikatorn på statuspanelen är tom. Datorn ger en varningssignal för att uppmana dig att spara ditt arbete. Om OmniBook är avstängd går det inte att starta den. OmniBook stängs automatiskt av och bevarar den aktuella sessionen. (Om avstängning med bevarad session (Hibernate) är desaktiverad i programmet BIOS Setup är dina data inte skyddade.) Data som inte sparats kan emellertid påverkas om batteriet tar slut helt när datorn skriver data på en enhet. Du kommer inte att kunna starta om datorn förrän du återställer strömmen med någon av följande metoder: Anslut nätadaptern. eller Byt ut huvudbatteriet mot ett som är laddat. eller Installera ett andra, laddat batteri. Ladda ett batteri VIKTIGT Nätadaptern är normalt varm när den är ansluten till ett vägguttag. OmniBookdatorn är normalt varm när den laddar batteriet. Ladda det inte i en portfölj eller ett annat trångt utrymme, eftersom det kan leda till att batteriet blir överhettat. 1. Anslut strömkabeln till nätadaptern och sedan till ett vägguttag. Kontrollampan på nätadaptern lyser när adaptern är påslagen. Om lampan på nätadaptern inte lyser bör du kontrollera att kabeln inte är skadad. 2. Anslut nätadaptern till OmniBooks vänstra sida enligt följande illustration. 5-49
