Dräneringspump typ ABS Robusta 200 och 300

Transkript

1 Dräneringspup typ ABS Robusta 200 oh Type tested and onitored SV (10/2015) SV Installations- oh bruksanvisning

2 2 Installations- oh bruksanvisning (Översättning av originalinstruktioner) Dräneringspup typ ABS Robusta 200 oh 300 Dräneringspup typ ABS Robusta Syboler oh anärkningar so används i detta häfte: Att Förekost ANM: inte följa anvisningarna kan resultera i personskador. av farlig spänning. Viktig inforation att särskilt uppärksaa. Syboler direkt på själva enheten åste beaktas noggrant oh hållas i läsbart skik, till exepel pil so visar rotationsriktning oh nanskylt. Säkerhet (Utdrag från VDMA-standardark 24292)* När de har getts handledning eller instruktion angående säker användning av utrustningen oh förstår de risker so finns, kan denna enhet användas av barn från 8 års ålder oh av personer ed reduerad fysisk, sensorisk eller ental föråga eller so saknar erfarenhet oh kunskap. Barn får inte leka ed apparaten. Rengöring oh användarunderhåll ska inte utföras av barn utan handledning. För att undvika personskador när pupen är i gång, ska du inte hantera ipellerskären eller ha fingrarna i närheten av insugningshålet o sugringen är borttagen. Dessa bruksanvisningar innehåller inforation o installation, drift oh underhåll oh ska noggrant följas. Av den anledningen är det viktigt att anvisningarna läses noggrant före installation oh idriftsättning, både av installationspersonalen oh de so är ansvariga för användning oh underhåll. Bruksanvisningarna ska vara lätt tillgängliga i anslutning till enheten. Det är okså viktigt att du följer de särskilda säkerhetsanvisningar so finns i andra avsnitt, föruto de säkerhetsföreskrifter so beskrivs i detta huvudavsnitt. De säkerhetsanvisningar so anges i bruksanvisningen, befintliga nationella säkerhetsföreskrifter, sat alla interna föreskrifter för användning oh säkerhet so gäller hos användaren, åste följas. De allänna oh särskilda hälso- oh säkerhetstipsen beskrivs i detalj i häftet Säkerhetsanvisningar för Sulzer-produkter typ ABS. O något är oklart eller o du har säkerhetsrelaterade frågor kontaktar du tillverkaren Sulzer. Faror so kan uppstå på grund av att säkerhetsanvisningarna inte har beaktats Beaktas inte säkerhetsanvisningarna kan detta leda till både personskador oh skador på iljön eller själva enheten. Beaktas inte säkerhetsanvisningarna kan användarens rättigheter till ersättning eller återköp ogiltigförklaras. Detta kan till exepel få följande konsekvenser: Viktiga funktioner hos enheten/installationen kan upphöra att fungera. Personer kan utsättas för fara på grund av elektrisk, ekanisk eller keisk påverkan. Miljön kan utsättas för fara för iljön geno läkor av farliga änen. ANM: Utför arbetet på ett säkerhetsedvetet sätt Säkerhetsföreskrifter för ägaren/operatören Alla faror so kan uppkoa på grund av elektriitet åste undvikas (detaljerad inforation finns i föreskrifterna från den lokala elleverantören). Säkerhetsföreskrifter för arbete ed underhåll, avsyning oh installation Den so använder enheten ska kontrollera att allt arbete ed underhåll, avsyning oh installation utförs av behörig oh kvalifierat utbildad personal. Användaren åste okså ha läst bruksanvisningen noggrant. Allt arbete på enheten ska i prinip endast utföras edan den står stilla. Pupar eller enheter so används för pupning av vätskor, vilka kan vara hälsovådliga, åste saneras. När arbetet har slutförts åste alla säkerhets- oh skyddsenheter onteras o oh kontrolleras avseende funktion. Före starten åste punkterna under avsnittet Idriftsättning följas. Ändring oh reservdelar Ändringar på enheten/installationen får bara utföras efter det att tillverkaren har rådfrågats. De originaldelar oh tillbehör so har godkänts av tillverkaren är väsentliga för att säkerhetsreglerna ska gälla. Användning av delar från annan tillverkare kan edföra att garantin eller rätten till ersättning ogiltigförklaras. Obeprövad användning Driftsäkerheten hos apparaten kan garanteras endast under förutsättning att den används i enlighet ed Sulzer förbehåller sig rättigheten att ändra innehållet p.g.a. teknisk utvekling.

3 Installations- oh bruksanvisning (Översättning av originalinstruktioner) 3 Dräneringspup typ ABS Robusta 200 oh 300 bruks- oh säkerhetsanvisningarna. Gränsvärdena får inte under några so helst oständigheter överskridas. Denna installations- oh bruksanvisning ersätter inte oh utesluter inte allänt gällande föreskrifter oh riktlinjer. *VDMA=Verband Deutsher Mashinenund Anlagebau e.v. (tysk organisation för askintillverkare). Utslitna delar kan returneras till Sulzer eller återvinnas enligt lokala bestäelser. Nanskylt Vi rekoenderar att du skriver in uppgifterna från standardtypskylten på pupen i forulär nedan oh förvarar de so referenskälla för beställning av reservdelar, återkoande ordrar oh allänna förfrågningar. Ange alltid puptyp, artikelnr. oh serienr. vid all kounikation. Typ Nr SN UN V Ph IN A HZ P1: kw Qax 3 /h Hax n 1/in Insul. Cl.B Made in Ireland Sulzer Pup Solutions Ireland Ltd. Wexford, Ireland Förklaring Typ Puptyp Nr. Artikelnr SN Serienr xx/xxxx Tillverkningsdatu (veka/år) Un Märkspänning V Ph Antal faser In Märkströ A Hz Frekvens Hz P1 Ingående ärkeffekt kw Qax Max. fl öde 3 /h Hax Max. trykhöjd n Varvtal r/in Insul.Cl. Isolationsklass IP Skyddsfor Max dränkdjup Prestanda Max. total trykhöjd: Transport Robusta 200 = 6.3 Robusta 300 = 8.6 Enheten får inte tappas eller kastas under transporten. Enheten får inte lyftas eller sänkas i nätkabeln Det edföljande handtaget används vid transport. Det går att lyfta upp pupen i handtaget ed hjälp av ett rep eller en kedja. Tilläpning De dränkbara avloppsvattenpuparna i Robustaserien är tillförlitliga kvalitetsprodukter so har konstruerats för följande funktioner: Pupning av rent vatten. Pupning av regnvatten. Pupning av avloppsvatten där fast innehåll uppgår till ax 0,5 %. Pupen får inte användas i en iljö där brandfara oh explosionsrisk föreligger eller för pupning av brandfarliga vätskor. Den ANM: här produkten är endast avsedd för avyttring av klart oh sutsigt vatten där ediets teperatur inte överstiger 40 C eller vid korttidsdrift inte överstiger 60 C. När anläggningen tillförs edia från askiner, t.ex. tvättaskiner, kan den axiala edieteperaturen överskridas, o den aktuella enheten saknar avkylning av tvättvattnet, eller o avkylningen i energisparsyfte eller dyl. inte är inkopplad. Detta kan orsaka skada på pupen eller pupsysteet. I sådana fall aepterar inte Sulzer några garantier eller reklaationer. Vi rekoenderar att du söker inforation hos tillverkaren av enheten/ enheterna so är avsedda att anslutas (t.ex. o hur avkylning av tvättvatten ansluts till tvättaskinen). Våra anläggningar är kontrollerade enligt EN LGA oh uppfyller gängse norer. Tänk okså på att den axiala inloppsteperaturen i den öppna kanalen är 35 C oh att du åste se till att ediet kyls ned tillräkligt. Likso andra elektriska apparater kan okså den här produkten sluta att fungera på grund av felaktig användning, för låg eller ingen nätspänning eller tekniska fel. I ett sådant läge finns risk att edier so vatten kan läka ut. O skador riskerar att uppstå när apparaten används, ska an vidta sådana åtgärder att sådana skador undviks. O oständigheterna så kräver kan det finnas behov av exepelvis ett nätspänningsoberoende

4 4 Installations- oh bruksanvisning (Översättning av originalinstruktioner) Dräneringspup typ ABS Robusta 200 oh 300 lar, ett portabelt elverk oh en reservanläggning ansluten på saa sätt. Puparna bör inte användas för pupning av: Exkreenthaltigt vatten. Aggressiva vätskor so syror, lut (kaustiksoda) eller salter. Brandfarliga vätskor så so bensin, olja eller fenoler. Koersiellt avfall oh lantbruksavfall. Fasta änen so aska, skräp, glas, sand, fiberaterial, papp, pappersservetter, textilier, blöjor, köksavfall, kaffesup, strilat papper. Flytande änen so kan härdas så so bituen, eent, kalk, kalkjölk (lifärg), urbruk, potatisstärkelse, fett (atoljor oh -fetter), syntetiskt li, syntetisk lieulsion, tjära, färgrester. Rengöringsedel, desinfektionsedel. Material ed slipverkan. Puparna är tillverkade enligt ed EU:s askindirektiv. Se nanskylt. ANM: Läkande sörjedel kan leda till förorening av ediet so pupas. Driftsättning Vid vanlig drift då pupen är antingen helt eller delvis dränkt, garanterar tillverkaren att en ny pup inte ger upphov till luftburet buller so överskrider 70 db(a). Innan användning bör pupen/pupstationen undersökas oh en kontroll av alla funktioner bör utföras. Särskild uppärksahet bör följande ges: Kontrollera att nätkabeln oh nätkontakten är oskadda. Överensstäer den elektriska anslutningen ed gällande föreskrifter? Har otorns överlastokopplare ställts in på rätt sätt? Fungerar nivåkontrollsysteet korrekt? Är nivåerna för till- oh frånkoppling korrekt inställda? Pupen får inte användas i en iljö där brandfara oh explosionsrisk föreligger eller för pupning av brandfarliga vätskor. I alla installationer, åste ströförsörjningen till Robusta-pupen ske via jordfelsbrytare (t.ex. RCD, ELCB eller RCBO) ed en ärkrestströ so är under 30 A. För installationer so inte har fast jordfelsbrytare, åste pupen anslutas till elnätet via en bärbar version av enheten. När Robusta-pupar Pupar ANM det gäller dränkbara pupar av typen klass I (EN 60335), so Robusta-serien, är alla åtkoliga etalldelar anslutna till jordkabeln. Före idrifttagande åste en behörig elektriker kontrollera att jordningskabeln är korrekt ansluten. får inte användas på platser där personer skulle kunna blir nedsänkta eller koa i kontakt ed den pupade ediet, antingen avsiktligt eller oavsiktligt, t.ex. pooler, trädgårdsdaar, fontäner oh översväade oråden. för användning i sibassänger där änniskor vistas får vara endast av typen klass III (EN 60335) ed en spänning so inte överstiger 12 V. Läpliga skyddskoponenter ot jordslutning finns hos återförsäljare av elutrustning. Rådfråga en elektriker. Servie oh underhåll Kontrollera att pupen inte är kopplad till någon strökälla innan underhåll av något slag påbörjas. För att undvika fara o atningskabeln skadas åste den bytas ut av tillverkaren eller dess servieverkstad eller en på otsvarande sätt kvalifierad person. Regelässiga kontroller oh förebyggande underhåll bidrar till en er tillförlitlig drift. Pupen bör kontrolleras var sjätte ånad, eller oftare o driftvillkoren är svåra. O ett fel skulle uppstå, försök inte själv att åtgärda det, utan ring istället din lokala Sulzer-servie. Detta gäller fraför allt o enheten ständigt slås av geno strööverbelastningen i anöverpanelen eller av teperaturgivarna i teperaturkontrollsysteet. Kontakta en auktoriserad Sulzer-verkstad eller din lokala Sulzer-återförsäljare för en koplett översyn. O pupen tas ur drift för att förhindra att jord eller annat aterial fastnar peranent, bör pupen rengöras geno pupning av rent vatten. O löv eller annat fiberrikt aterial ingår i det ediu so pupas, rekoenderar vi att insugningsfiltret rengörs ed jäna ellanru.

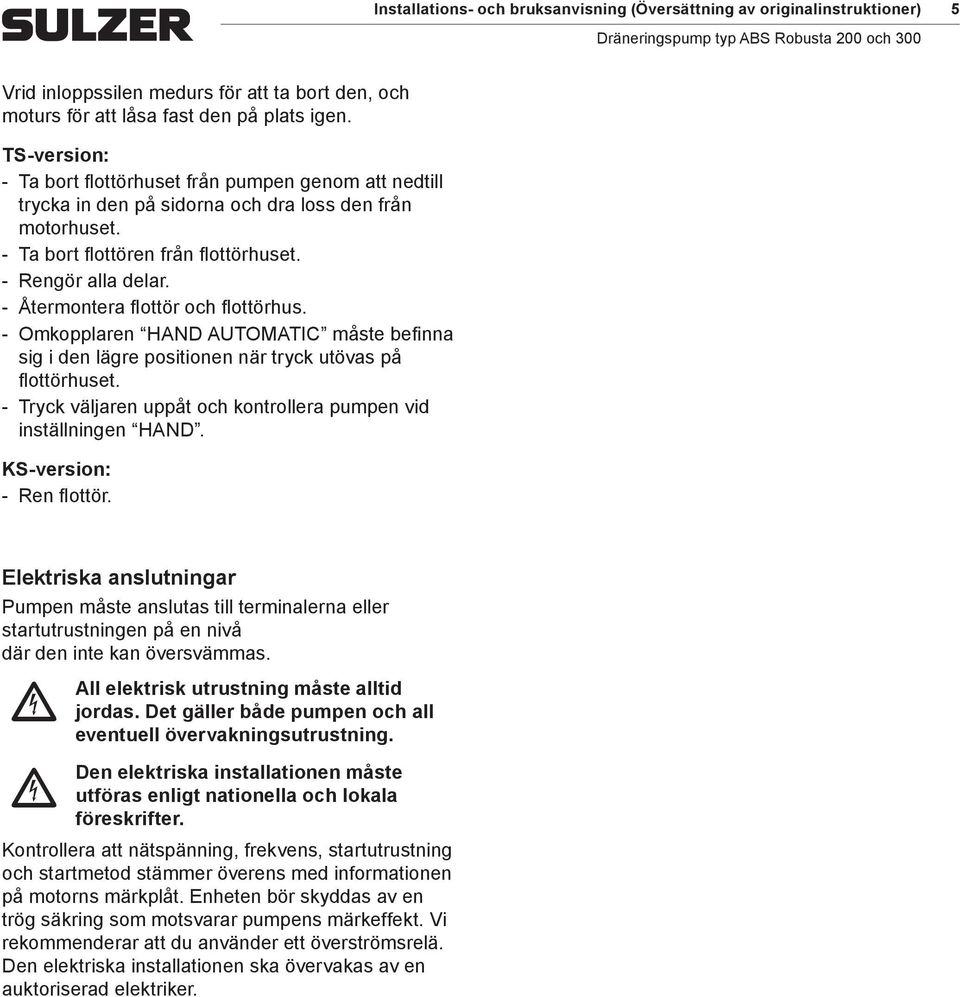

5 Installations- oh bruksanvisning (Översättning av originalinstruktioner) 5 Dräneringspup typ ABS Robusta 200 oh 300 Vrid inloppssilen edurs för att ta bort den, oh oturs för att låsa fast den på plats igen. TS-version: Ta bort flottörhuset från pupen geno att nedtill tryka in den på sidorna oh dra loss den från otorhuset. Ta bort flottören från flottörhuset. Rengör alla delar. Återontera flottör oh flottörhus. Okopplaren HAND AUTOMATIC åste befinna sig i den lägre positionen när tryk utövas på flottörhuset. Tryk väljaren uppåt oh kontrollera pupen vid inställningen HAND. KS-version: Ren flottör. Elektriska anslutningar Pupen åste anslutas till terinalerna eller startutrustningen på en nivå där den inte kan översväas. All elektrisk utrustning åste alltid jordas. Det gäller både pupen oh all eventuell övervakningsutrustning. Den elektriska installationen åste utföras enligt nationella oh lokala föreskrifter. Kontrollera att nätspänning, frekvens, startutrustning oh startetod stäer överens ed inforationen på otorns ärkplåt. Enheten bör skyddas av en trög säkring so otsvarar pupens ärkeffekt. Vi rekoenderar att du använder ett överströsrelä. Den elektriska installationen ska övervakas av en auktoriserad elektriker.

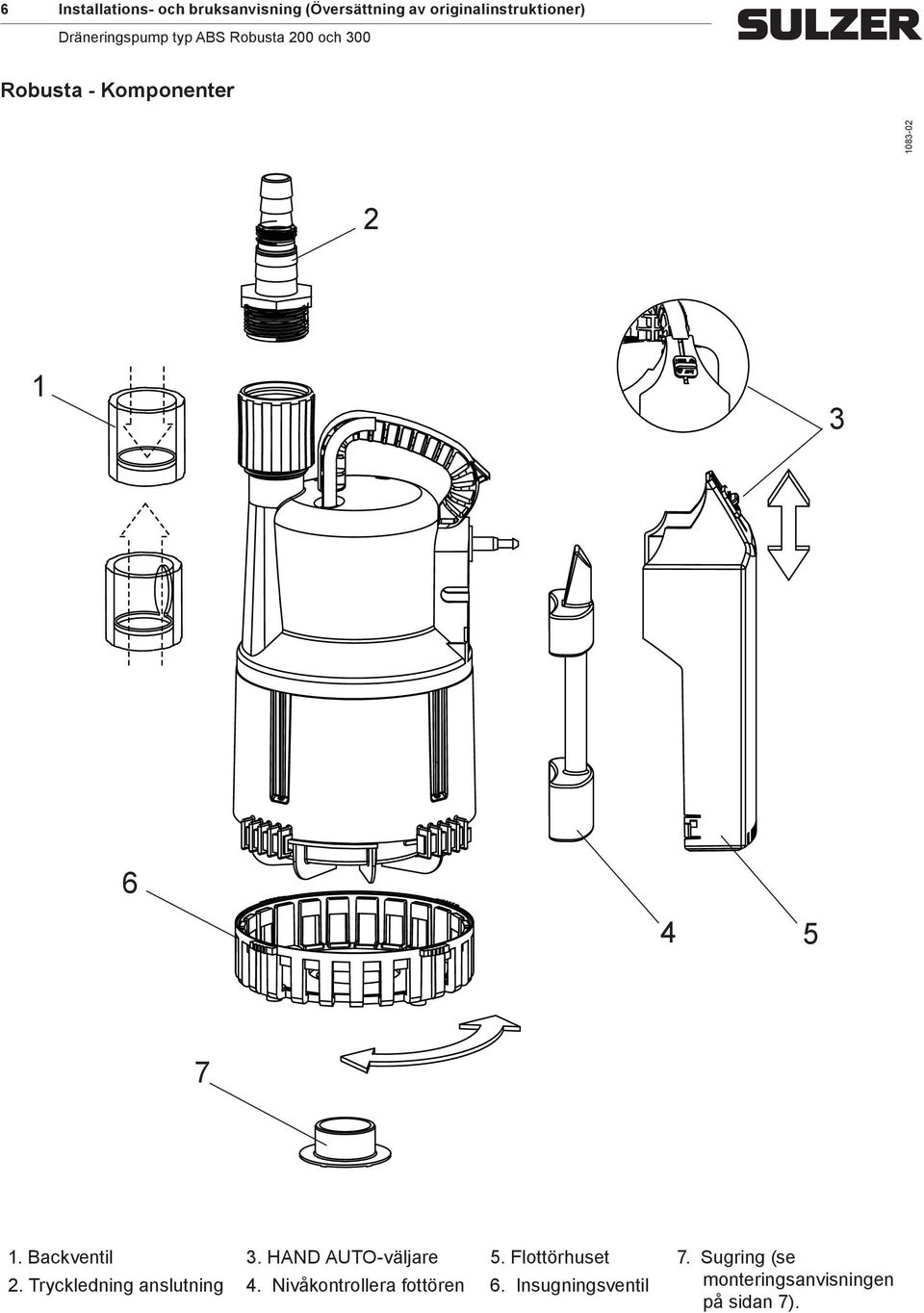

6 6 Installations- oh bruksanvisning (Översättning av originalinstruktioner) Dräneringspup typ ABS Robusta 200 oh 300 Robusta - Koponenter Bakventil 3. HAND AUTO-väljare 5. Flottörhuset 7. Sugring (se 2. Trykledning anslutning 4. Nivåkontrollera fottören 6. Insugningsventil onteringsanvisningen på sidan 7).

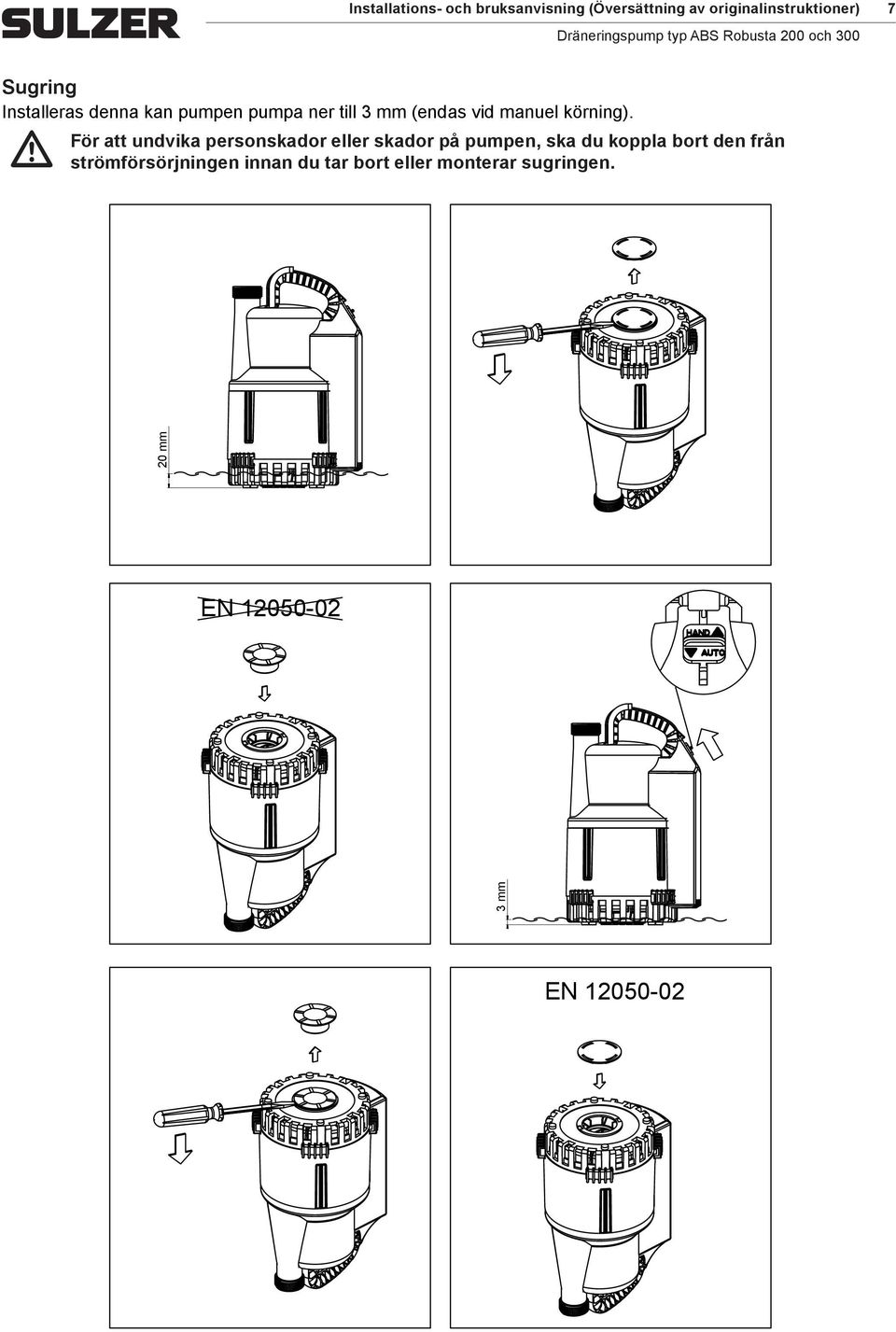

7 Installations- oh bruksanvisning (Översättning av originalinstruktioner) 7 Dräneringspup typ ABS Robusta 200 oh 300 Sugring Installeras denna kan pupen pupa ner till 3 (endas vid anuel körning). För att undvika personskador eller skador på pupen, ska du koppla bort den från ströförsörjningen innan du tar bort eller onterar sugringen. 20 EN EN
