1 HP 1030 Specifikation og priser 2009 Se video av HP 1030:

2 Specifikation HP1030 Bilaga 1 HP1030 skall vara CE godkänd enligt EC Recreational Craft Directive, kategori A. Totalvikten segelklar båt, (men utan segel och med tomma tankar) beräknas vara ca 3300 kg Skrov Vacuuminjecerat skrov och däck i glasfiberförstärkt E-glas och vinylester i sandwichkonstruktion med hårdkomprimerat PVC skum som distansmaterial. Massivt laminat med förstärkningar vid roder, köl och stäv. Sammanfogningen mellan skrov och däck görs som en rundad däckskant som limmas och skruvas. Inlaminerad kraftig stålbottenram med fäste för röstjärn. Kölinfästning i en recess i botten. Rör till peket är inbyggt i skrovet. Dräneringsrör/hål i bottenstocken mot den lägsta punkten. Impact zone i stäven. Invändiga glasfiberytor målade med topcoat. Däck Däck med halksäkert mönster. Påfyllning för dieselolja(vid dieselmotor) och färskvatten samt uttag för tömning av septiktank toa. Dubbla rostfria mantåg, för- och akterpulpit. 3 st luckor varav 2 st i rökfärgad lexan, en på fördäck ca 49x49 cm, den andra som skjutlucka över nedgången, den tredje i cockpit som nedgång till stuv. 4 st förtöjningsknapar Handräcken på rufftak. CDE design 4 st winschar typ 2 st Andersen 40ST(rufftak) och 2 st Andersen 28ST med 2 st handtag 10 st avlastare, 2 x 4 på rufftak, 2 till akterstag 2 st fockskenor ca 1 meterlånga med block och vagn med pinnstopp. kick i 2 st roterbara skotlås. 1 st storskotskena med justerbar kullagervagn. 4 x 4-utväxlat storskotsystem. Invändiga glasfiberytor målade med topcoat.

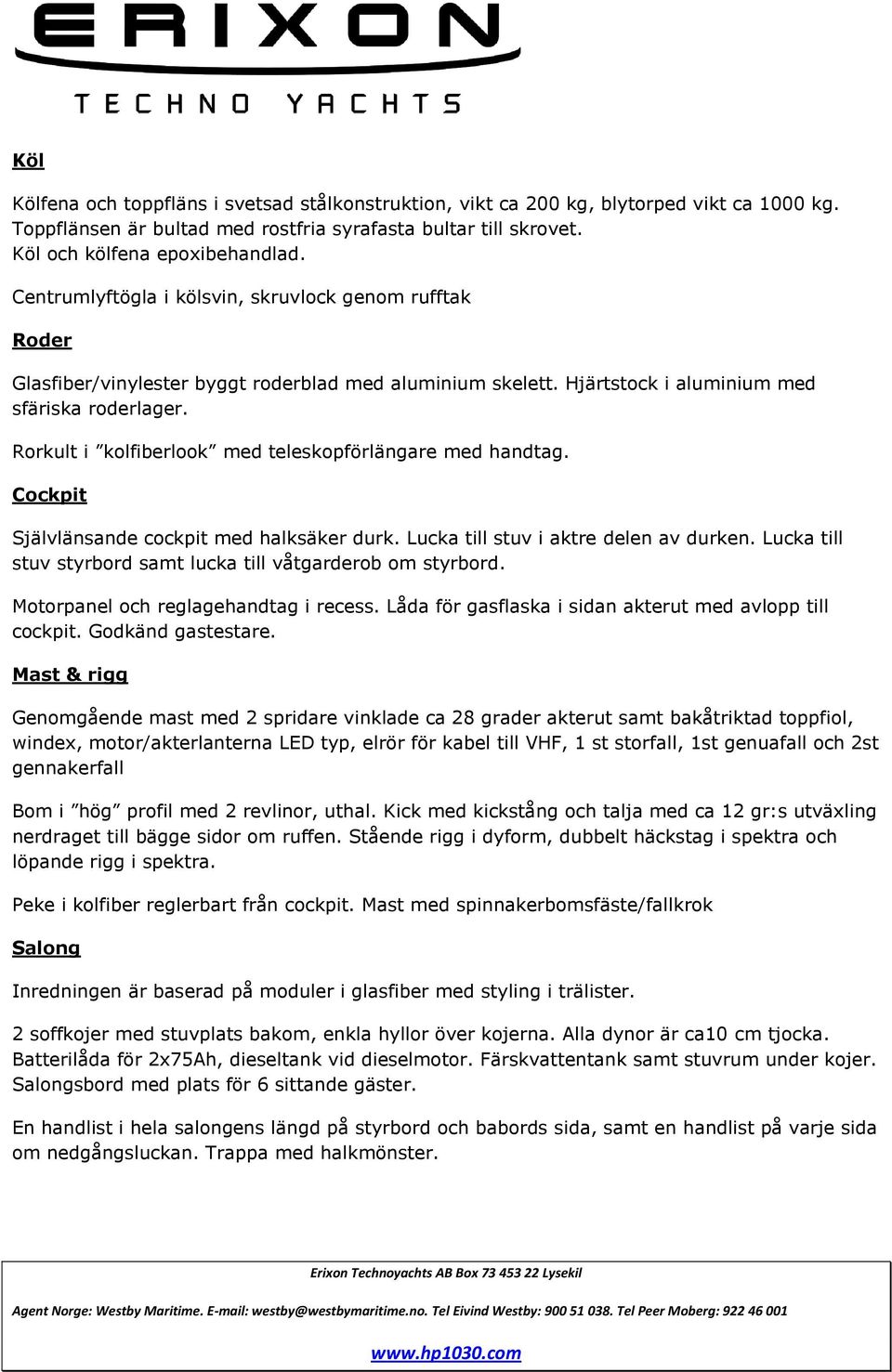

3 Köl Kölfena och toppfläns i svetsad stålkonstruktion, vikt ca 200 kg, blytorped vikt ca 1000 kg. Toppflänsen är bultad med rostfria syrafasta bultar till skrovet. Köl och kölfena epoxibehandlad. Centrumlyftögla i kölsvin, skruvlock genom rufftak Roder Glasfiber/vinylester byggt roderblad med aluminium skelett. Hjärtstock i aluminium med sfäriska roderlager. Rorkult i kolfiberlook med teleskopförlängare med handtag. Cockpit Självlänsande cockpit med halksäker durk. Lucka till stuv i aktre delen av durken. Lucka till stuv styrbord samt lucka till våtgarderob om styrbord. Motorpanel och reglagehandtag i recess. Låda för gasflaska i sidan akterut med avlopp till cockpit. Godkänd gastestare. Mast & rigg Genomgående mast med 2 spridare vinklade ca 28 grader akterut samt bakåtriktad toppfiol, windex, motor/akterlanterna LED typ, elrör för kabel till VHF, 1 st storfall, 1st genuafall och 2st gennakerfall Bom i hög profil med 2 revlinor, uthal. Kick med kickstång och talja med ca 12 gr:s utväxling nerdraget till bägge sidor om ruffen. Stående rigg i dyform, dubbelt häckstag i spektra och löpande rigg i spektra. Peke i kolfiber reglerbart från cockpit. Mast med spinnakerbomsfäste/fallkrok Salong Inredningen är baserad på moduler i glasfiber med styling i trälister. 2 soffkojer med stuvplats bakom, enkla hyllor över kojerna. Alla dynor är ca10 cm tjocka. Batterilåda för 2x75Ah, dieseltank vid dieselmotor. Färskvattentank samt stuvrum under kojer. Salongsbord med plats för 6 sittande gäster. En handlist i hela salongens längd på styrbord och babords sida, samt en handlist på varje sida om nedgångsluckan. Trappa med halkmönster.

4 Akterhytt Dubbelkoj (ca 2.00m x 1.40m) med ca 10 cm dyna under hela sittbrunnen. Förpik 2 kojer (ca 2.00m) med ca 10 cm dynor.skåpsektion på bägge sidor om genomgången från salong till förpik, den ena med min. 3 hyllor i höjden och den andra med garderobstång. Pentry Halvkardansk upphängd gasolspis med 2 plattor och ugn. Avstängningsventil till gasol. Dubbel diskho, tryckvatten. Lådsektion akter om spis. Ca liters vattentank. Ca 40 liter kylbox med kylaggregat. Kartbord Enkelt kartbord/avställningsbord monterat på skott till toalettsektion. Toalettrum Vattenspolande pumptoalett, handfat med tryckvatten och ca 40 liters septiktank. Tvättställ, förvaringsfack, spegel. 3-vägsventil toa (off/tank/sjö) El 220V landströmsanläggning med HFI, batteriladdare, samt separator, skruvad elanslutning i sittbrunn. Strömuttag 1 x 220V vid pentry el. kartbord. Ej standard vid val av dieselmotor. Elpanel med automatsäkringar vid kartbord, samt 2 huvudbrytare, en vid motor, en vid elpanel/batterier. Strömuttag vid kartbord 1 x 12V. LED lampor i salong, pentry, akterhytt, toa och förpik. Lanternor Godkända LED lanternor för både segling, ankring och motorgång.

5 Motor Köpare kan få välja EL motor eller diesel motor El motor: OZ-ecodrive system (single) med standard batterier och OZ-foldprop 2-bladig propeller samt zinkanod. 4 st AGM 12V/100Ah batterier enligt OZ Marin standardkvalite, Eltankmätare Diesel motor: Yanmar 2GM15 med segelbåtsdrev och 17 Flex-o-fold 2-bladig propeller, samt zinkanod. Ca 40 liter dieseltank i rostfritt stål. 2 st 75 Ah batterier Tanknivåmätare. Motorrummet isoleras med ljudisoleringsmaterial. Övrig utrustning Kompass Skrovventiler i saltvattenbeständigt material. Skrovgenomföringar är flush med skrovet. Invändigt låssystem i förlucka, samt låssystem till salongsnedgång. Säkerhet 3 st länspumpar, den ena manuell från cockpit, den andra automatisk i salong med integrerad nivågivare. 1 st 2kg pulver brandsläckare Teleskopisk badstege Fastsättningspunkter till livlinor Ventilation I varje utrymme, öppningsbara ventiler vid pentry och toa. Tekniske data Längd 10,30 m Längd i vattenlinjen 9,50 m Bredd 3,28 m Bredd i vattenlinjen 2,5m Djup 2,0 m Deplacement 3,3 t Köl vikt 1,2 t Storsegel 45 m2 Fock 27 m2 Genaker 130 m2

6 Pris standardbåt 2009: SEK inkl. 25 % moms Specialpris SEK 2009, extrautrustning inkl. 25 % moms enligt bilaga 2 nedan: Extrautrustning (bilaga 2) Storsegel (ca 45 m 2 ) med 2 rev, fock (ca 27 m 2 ) i typ aramid med hakar. Kullagrade travare vid de genomgående lattorna Gennaker ca 140 m Gennaker ca 75 m Hårdvindsfock med hakar Sjövattenpump Instrumentpaket: Tack Tick, logg, lod, vind och kompassgivare, st. Maxi displays (2 raders), 1 multi-instrument, 1 vindinstrument, gpsgivare, nattbelysning navbord. Option: Raymarine. Kyl Isoterm SP Radio (RDS) med CD Segelkapell storsegel Segelkapell fock Racingpaket: div. gennakerskot o. trimlinor, låsbart brytblock fock, dubbelkomando svirvelarm cunningham, racingavlastare akterstag, avlastare/brytblock till gennacker etc. Förtöjningspaket 4 st flätade linor ca 10 meter 1 st deltaankare ca 10 kg 50 meter lina med blyinlägg, 4 normala tubfendrar + 1 st klotfender Epoxy och bottenmålning Hempels ggr Transport från varv och sjösättning, riggning i Lysekil Öppningsbar ventil akterkabin
