1 Skruv pumpar A Member of the COLFA PUMP GROUP T Dubbelaggregat Installation och idriftsättning Underhåll och service Innehåll Installation Idriftsättning Demontering/Montering Komponentförteckning/Verktygslista T 0SE

2 Identification Symboler förof safety instructions säkerhetsinstruktioner Safety instructions given in this manual Om non-compliance säkerhetsföreskrifter, with which märkta would enligt affect vidstående safety for persons symbol are ej följs, identified föreligger by the risk för following personskada. symbol: Se see ISO ISO 86-B.. 86-B.. Säkerhetsinstruktioner för elektriska or where electrical safety is involved, installationer är märkta enligt vidstående symbol. with Se see ISO ISO 86-B..6 Safety instructions which shall be considered for reasons of safe Säkerhetsföreskrifter som skall följas rörande operation pumpens of the pump eller or pumpaggregatets pump unit drift, and/or skötsel protection och skydd, of the är pump märkta or pump enligt vidstående unit itself are symbol. marked by the sign VARNING ATTENTION T 0SE

3 T Dubbel aggregat Denna instruktion gäller för alla ACE T och ACD T pumpar. För mer information om dessa pumpar, se kapitel Installation och idriftsättning i instruktionen för lågtryckspumpar samt Underhåll och service i manualen för respektive pump. Installation och idriftsättnings instruktion Läs denna instruktion noga innan någon form av arbete påbörjas! Använd nödvändig skyddsutrustning som skyddshandskar, skyddsglasögon etc! Tryckmätare (beställningsvara) är inte fästa vid ventil blocket vid leverans. Montering av tryckmätare. Fäst adaptern vid gängan med packningen.. Fäst mätaren på adaptern tillsammans med kopparpackningen. Avlägsnande av transport - och lagrings skydd. Ventil blocket levereras med skyddslock för röranslutningar och dräneringshål. Behåll skyddslocken på plats så länge som möjligt under monteringen/installationen, för att förhindra att föroreningar kommer in i pumpen. Skyddslocken måste ovillkorligen avlägsnas före start. T 0SE

4 TB-Dubbelaggregat B A V A (0) 5 (5) D C IN UT φ0 M 69,8 96 5,8 86 T 0SE

5 φ 0 φ 5 6 (9) φ 8 0 () (70) φ 0 φ 5 Dimensioner i mm. Pump storlek Mellan stycke F0 F65 F5 F0 F65 F5 F65 F5 F65 A* A* B C D V V * Dimensionerna A och A gäller för lämpliga ABB-motorer. El-motorer från andra tillverkare, kan ha andra dimensioner. Ej bindande om så ej har specificerats T 0SE

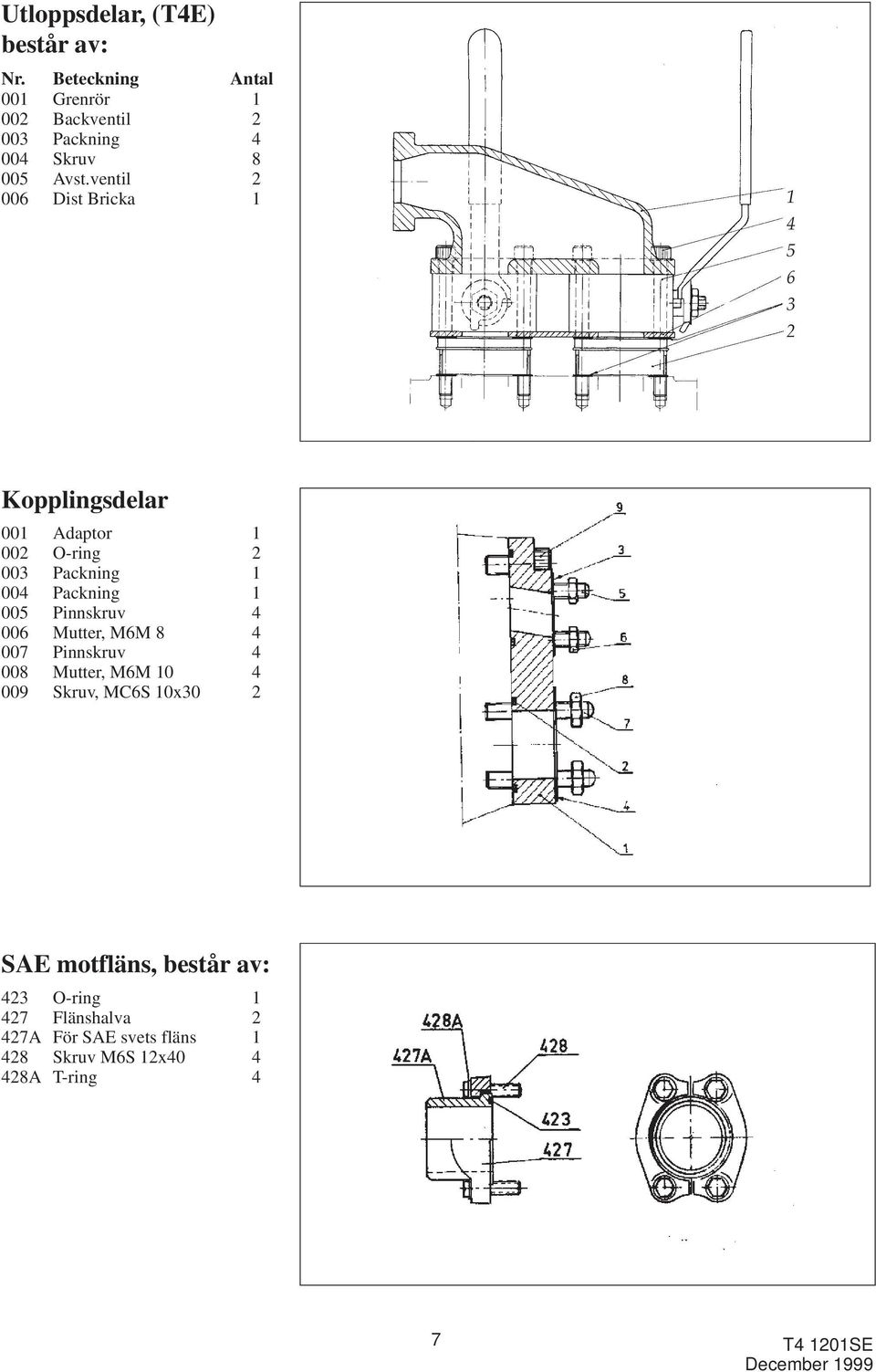

6 Underhåll och service Komponentlista ACE dubbelaggregat Ventilblock, består av: Nr. Beteckning Antal 05 Ventilblock 00 Filterlock 00 Packning 00 Skruv, MC6S 0x T-ring Sil/Filter Inlopps delar, består av: 00 Grenrör 00 Avstängningsventil 00 Skruv 8 Utlopps delar, (TB) består av: 00 Grenrör 00 backventil 00 Packning 00 Skruv 8 T 0SE 6

7 Utloppsdelar, (TE) består av: Nr. Beteckning Antal 00 Grenrör 00 Backventil 00 Packning 00 Skruv Avst.ventil 006 Dist Bricka 5 6 Kopplingsdelar 00 Adaptor 00 O-ring 00 Packning 00 Packning 005 Pinnskruv 006 Mutter, M6M Pinnskruv 008 Mutter, M6M Skruv, MC6S 0x0 SAE motfläns, består av: O-ring 7 Flänshalva 7A För SAE svets fläns 8 Skruv M6S x0 8A T-ring 7 T 0SE

8 Mätarset, består av: Nr. Benämning Antal 00 Tryckmätare 00 Tryckmätare 00 Adapter 00 kopparpackning 005 Tätning 5 Spillplåt, består av: 00 Spillplåt 00 Packning T 0SE 8

9 Rengöring av sil Avlägsna de fyra skruvarna, (), på lock () över silen som skall rengöras. Avlägsna locket (). Lyft upp silen (5). Rengör silen med dieselolja och tryckluft. Sätt tillbaka silen (5). Rengör tätningsytorna på block och lock. Sätt dit en ny tätning och fäst locket med skruvar och T-ringar. 5 Byte av tryckmätare Skruva loss tryckmätaren som skall bytas från adaptern (). Avlägsna kopparpackningen (). Sätt dit en ny tryckmätare och en ny koppar packning. 9 T 0SE

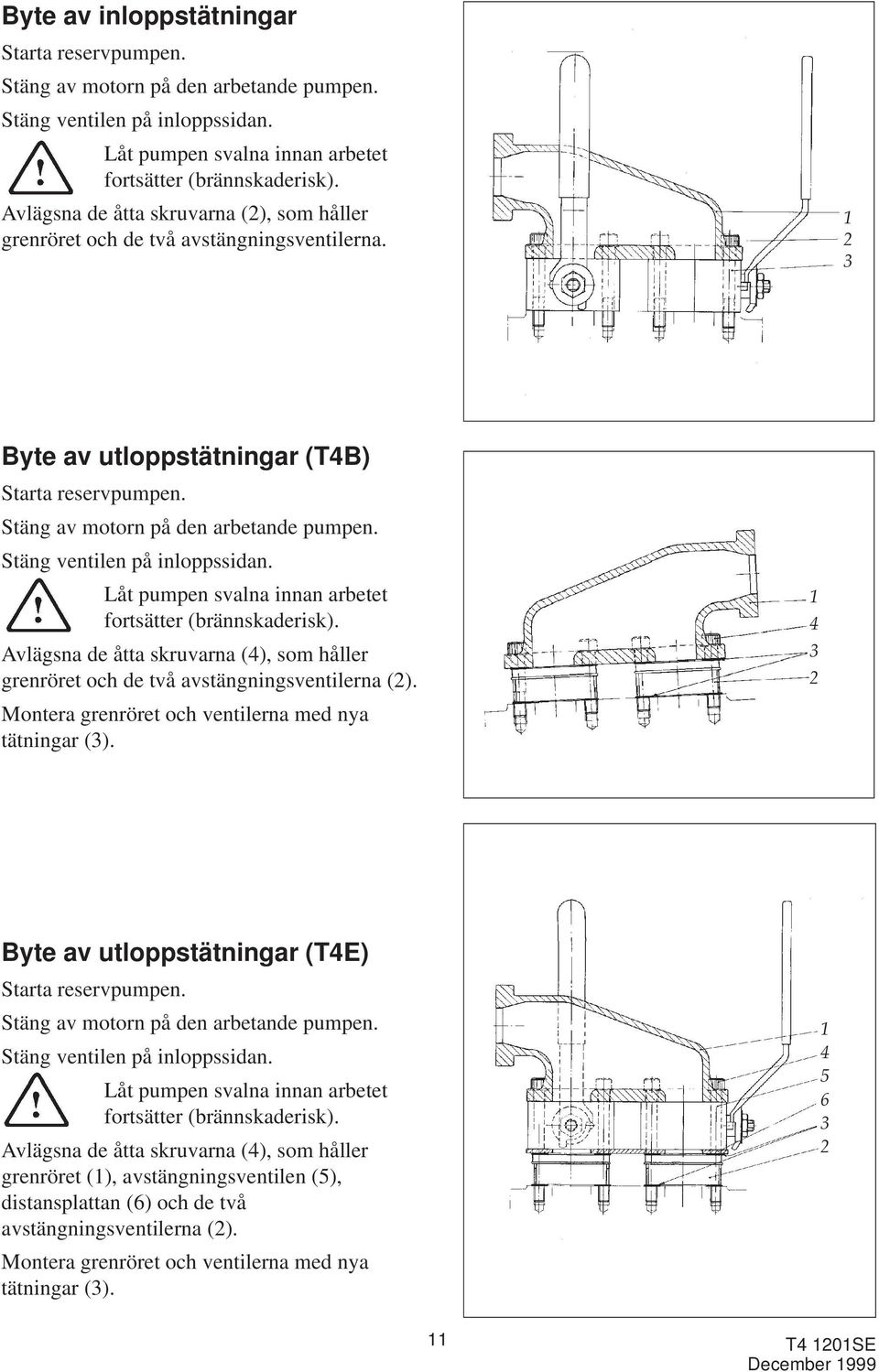

10 Byte av pumptätningar Innan pumpen lossas skall den fästas med lyftstroppar i en lämplig lyftanordning. En fallande pump kan orsaka personskador. Ta bort muttrarna (6) och (8) och avlägsna pumpen. Avlägsna skruvarna (9) och lyft av adaptorn (). Rengör tätningsytorna på pumpen, adaptorn och dubbelaggregatet. Montera pumpen genom att utföra ovanstående instruktioner i omvänd ordning. Använd nya tätningar och O-ringar. Byte av motflänsens tätningar Avlägsna de fyra skruvarna (8). Avlägsna de två flänshalvorna (7). Avlägsna O-ringen () och rengör tätningsytorna på svetsflänsen (7A) och grenröret (). Montera delarna i motsatt ordning. Använd en ny O-ring T 0SE 0
