BRUKSANVISNING FRÅGOR? Besök vår webbplats VARNING. Modellnr NTEVEX Serienummer: Serienummer Dekal

Transkript

1 Modellnr NTEVEX76.0 Serienummer: BRUKSANVISNING Serienummer Dekal Skriv serienumret i utrymmet ovan för referens. FRÅGOR? Om du har frågor eller om det saknas några komponenter kan du kontakta oss: Sverige Ring: Webbplats: E-postadress: csuk@iconeurope.com VARNING Läs alla säkerhetsföreskrifter och instruktioner i den här bruksanvisningen innan du använder maskinen. Förvara bruksanvisningen på ett säkert ställe. Besök vår webbplats

2 INNEHÅLLSFÖRTECKNING PLACERING AV VARNINGSDEKAL VIKTIGA SÄKERHETSFÖRESKRIFTER INNAN DU BÖRJAR MONTERING ANVÄNDA MOTIONSCYKELN MÄTA PULSEN KONSOLENS FUNKTIONER UNDERHÅLL OCH FELSÖKNING RIKTLINJER FÖR TRÄNINGEN SPRÄNGSKISS LISTA ÖVER KOMPONENTER RESERVDELAR Sista sidan PLACERING AV VARNINGSDEKAL På den här bilden kan du se var varningsdekalen/-dekalerna ska placeras. Om en dekal saknas eller inte går att läsa ringer du telefonnumret på bruksanvisningens framsida, så får du en ny dekal utan kostnad. Placera dekalen enligt bilden. Obs! Dekalen/dekalerna visas eventuellt inte i naturlig storlek.

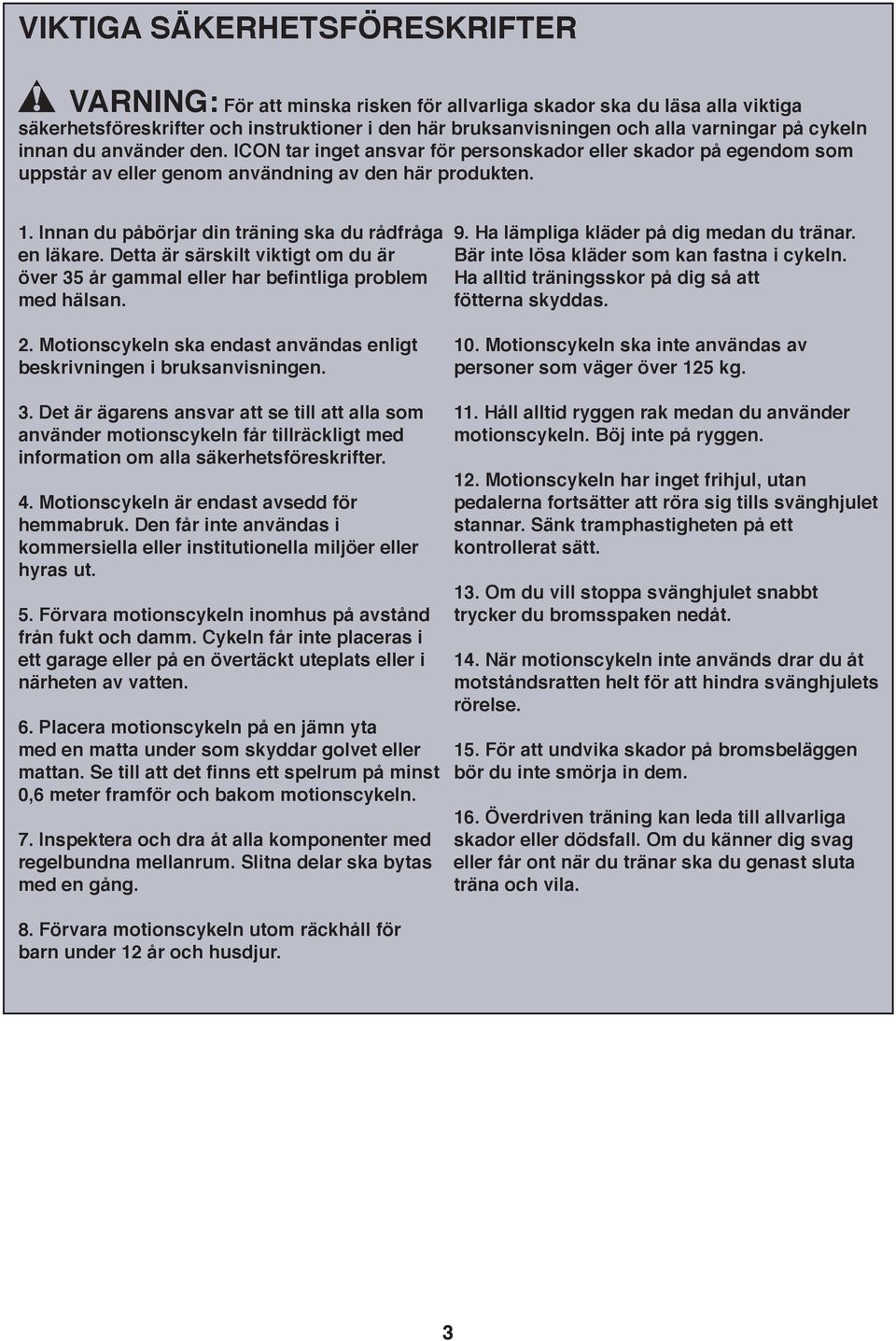

3 VIKTIGA SÄKERHETSFÖRESKRIFTER VARNING: För att minska risken för allvarliga skador ska du läsa alla viktiga säkerhetsföreskrifter och instruktioner i den här bruksanvisningen och alla varningar på cykeln innan du använder den. ICON tar inget ansvar för personskador eller skador på egendom som uppstår av eller genom användning av den här produkten.. Innan du påbörjar din träning ska du rådfråga en läkare. Detta är särskilt viktigt om du är över 35 år gammal eller har befintliga problem med hälsan. 9. Ha lämpliga kläder på dig medan du tränar. Bär inte lösa kläder som kan fastna i cykeln. Ha alltid träningsskor på dig så att fötterna skyddas.. Motionscykeln ska endast användas enligt beskrivningen i bruksanvisningen. 3. Det är ägarens ansvar att se till att alla som använder motionscykeln får tillräckligt med information om alla säkerhetsföreskrifter.. Motionscykeln är endast avsedd för hemmabruk. Den får inte användas i kommersiella eller institutionella miljöer eller hyras ut. 5. Förvara motionscykeln inomhus på avstånd från fukt och damm. Cykeln får inte placeras i ett garage eller på en övertäckt uteplats eller i närheten av vatten. 6. Placera motionscykeln på en jämn yta med en matta under som skyddar golvet eller mattan. Se till att det finns ett spelrum på minst 0,6 meter framför och bakom motionscykeln. 7. Inspektera och dra åt alla komponenter med regelbundna mellanrum. Slitna delar ska bytas med en gång. 0. Motionscykeln ska inte användas av personer som väger över 5 kg.. Håll alltid ryggen rak medan du använder motionscykeln. Böj inte på ryggen.. Motionscykeln har inget frihjul, utan pedalerna fortsätter att röra sig tills svänghjulet stannar. Sänk tramphastigheten på ett kontrollerat sätt. 3. Om du vill stoppa svänghjulet snabbt trycker du bromsspaken nedåt.. När motionscykeln inte används drar du åt motståndsratten helt för att hindra svänghjulets rörelse. 5. För att undvika skador på bromsbeläggen bör du inte smörja in dem. 6. Överdriven träning kan leda till allvarliga skador eller dödsfall. Om du känner dig svag eller får ont när du tränar ska du genast sluta träna och vila. 8. Förvara motionscykeln utom räckhåll för barn under år och husdjur. 3

4 INNAN DU BÖRJAR Tack för att du har köpt NordicTrack GX 5.. Den här cykeln har en rad funktioner som gör din träning i hemmet både roligare och mer effektiv. Läs den här bruksanvisningen noga innan du använder cykeln. Se efter på bruksanvisningens framsida om du har frågor efter att ha läst igenom den. Det är enklare för oss att hjälpa dig om du noterar produktens modellnummer och serienummer innan du kontaktar oss. Modellnumret är NTEVEX76.0 och serienummerdekalens placering anges på bruksanvisningens framsida. Motståndsratt Konsol Sadel Bromsspak Styre Inställningshandtag Inställningsratt Inställningsratt Pedal/rem Hållare för vattenflaska* Sändare Utjämningsfot Hjul * Vattenflaska ingår ej Utjämningsfot

5 MONTERING Monteringen kräver två personer. Placera alla delar av motionscykeln i ett fritt område och ta bort förpackningsmaterialet. Kasta inte förpackningsmaterialet förrän du är klar med monteringen. Förutom det medföljande verktyget/verktygen kräver monteringen en justerbar skruvnyckel. stjärnskruvmejsel och en När du monterar träningscykeln använder du bilderna nedan för att identifiera smådelar. Siffran inom parentes under varje bild är delens nyckelnummer, från den LISTA ÖVER KOMPONENTER som finns i slutet av den här handboken. Siffran som står efter parentesen är det antal som krävs för montering. Obs! Om en del inte finns med bland delarna kontrollerar du om den är förmonterad. STEG Läs igenom informationen ovan innan du börjar för att underlätta monteringen. Ta bort de två skruvarna, de två brickorna och transportstödet (visas inte) från ramens bakre del (). Kasta skruvarna, brickorna och transportstödet. Leta upp det bakre stödet (7), som inte har några hjul. QQ QU Montera det bakre stödet (7) på ramen () med två skruvar M0 5 mm (3) och två stödbrickor (33). a Y STEG Ta bort de två skruvarna, de två brickorna och transportstödet (visas inte) från ramens främre del (). Kasta skruvarna, brickorna och transportstödet. Montera det främre stödet (8) på ramen () med två skruvar M0 5 mm (3) och två stödbrickor (33). QU QQ Y b 5

6 STEG 3 Leta upp den högra pedalen (35), markerad med ett R. Dra åt den högra pedalen (35) medurs ordentligt in i den högra vevarmen (6) med en justerbar skruvnyckel. Oe Dra åt vänster pedal (visas inte) moturs in i den vänstra vevarmen (visas inte). QV STEG Rikta styrstolpen () som bilden visar. Leta sedan upp inställningsratten (3) vid ramens främre del (). Lossa inställningsratten och dra den utåt. Sätt sedan in styrstolpen () i ramen. U Flytta styrstolpen () uppåt eller nedåt till önskat läge, släpp inställningsratten (3) in i något av inställningshålen i styrstolpen och dra sedan åt inställningsratten. Se till att inställningsratten är ordentligt insatt i ett inställningshål. Y OQ STEG 5 Sätt fast styret (5) på styrstolpen () med handtaget (3) och handtagsbrickan (3). V Obs! Handtaget (3) fungerar som en spärrhake. Vrid handtaget medurs, dra handtaget utåt, vrid handtaget moturs, för handtaget inåt och vrid sedan handtaget medurs igen. Upprepa proceduren tills handtaget sitter fast ordentligt. U QO QY 6

7 STEG 6 Rikta sadelstolpen () som bilden visar. Leta upp inställningsratten (3) vid ramens bakre del (). Lossa inställningsratten och dra den utåt. Sätt sedan sadelstolpen () i ramen. O Flytta sadelstolpen () uppåt eller nedåt till önskat läge, släpp inställningsratten (3) till ett inställningshål i sadelstolpen och dra sedan åt inställningsratten. Se till att inställningsratten är ordentligt insatt i ett inställningshål. Y OQ STEG 7 Rikta sadeln () och sadelhållaren (3) som bilden visar. Montera sadeln () på sadelhållaren (3) med två sexkantmuttrar M8 (7). Kontrollera att sadelns främre del är riktad rakt fram innan du drar åt sexkantmuttrarna. Leta upp inställningsratten (3) vid sadelstolpen (). Lossa inställningsratten och dra den utåt. Sätt sedan in sadelhållaren (3) i sadelstolpen. OQ O OO ay Q Flytta sadelhållaren (3) till önskat läge, släpp inställningsratten (3) i något av inställningshålen i sadelhållaren och dra sedan åt inställningsratten. Se till att inställningsratten är ordentligt insatt i ett inställningshål. STEG 8 Montera hållaren för vattenflaskan (7) på ramen () med två skruvar M5 mm (63) och två M5-brickor (60). au e[ Y eq 7

8 STEG 9 Montera konsolfästet (78) på styret (5) med två fästskruvar (76). V STEG 0 För konsolen (75) krävs två AAA-batterier (medföljer ej). Vi rekommenderar alkaliska batterier. VIKTIGT! Om konsolen har utsatts för låga temperaturer ska den värmas upp till rumstemperatur innan du sätter i batterierna. Annars kan konsolens display eller andra elektroniska komponenter skadas. Ta bort batterilocket från konsolens baksida (75), och placera batterierna i batterifacket. Placera batterierna enligt markeringen inuti batterifacket. Sätt sedan tillbaka batterilocket. STEG Montera konsolen (75) på konsolfästet (78) med en konsolskruv (77). 8

9 STEG För sändaren (8) krävs två AAA-batterier (medföljer ej). Vi rekommenderar alkaliska batterier. Ta bort batterilocket från sändarens framsida (8), och placera batterierna i batterifacket. Placera batterierna enligt markeringen inuti batterifacket. Sätt sedan tillbaka batterilocket. VIKTIGT! Mät från övre delen av stödet upp 9 cm längs ramen () som bilden visar. Sändaren (8) ska fästas här. Ta bort den självhäftande baksidan från kardborrbanden (79). Tryck fast ett kardborrband på den angivna platsen på ramen (). Vrid sändaren (8) som bilden visar. Tryck fast det andra kardborrbandet (79) på baksidan av sändaren. Fäst sändaren (8) på ramen () med kardborrbanden (79). STEG 3 Anslut reedkontakten (80) till sändaren (8). Sätt in den andra delen av reedkontakten (80) i klämman (8). Rotera svänghjulet (36) tills magneten (8) är justerad mot änden av reedkontakten (80). Flytta reedkontakten (80) så att mellanrummet mellan reedkontakten och magneten (8) är ungefär 3 mm. b[ by STEG Kontrollera att alla delar är ordentligt åtdragna innan du använder motionscykeln. Obs! När monteringen är klar kan det finnas delar över. Placera en matta under motionscykeln för att skydda golvet. 9

10 ANVÄNDA MOTIONSCYKELN JUSTERA SADELNS VINKEL Du kan justera sadelvinkeln till det läge som känns bekvämast. Du kan även skjuta sadeln framåt eller bakåt för att öka komforten eller justera avståndet till styret. Se bilden för monteringssteg 7 på sidan 8 för information om hur du justerar sadeln. Lossa muttrarna på sadelklämman några varv och vrid sedan sadeln uppåt eller nedåt, eller skjut sadeln framåt eller bakåt till önskat läge. Dra sedan åt muttrarna igen. JUSTERA SADELNS HORISONTELLA LÄGE För att justera sadelns horisontella läge Sadel lossar du först på inställningsratten och drar den nedåt. Flytta sedan sadeln framåt eller bakåt, släpp inställningsratten Inställningsratt något av inställningshålen i sadelhållaren och dra sedan åt dra åt inställningsratten ordentligt. Se till att inställningsratten är ordentligt insatt i ett inställningshål. JUSTERA SADELSTOLPEN Sadeln måste sitta lagom högt för att träningen ska vara effektiv. När du cyklar ska knäna vara något böjda när pedalerna befinner sig längst ned. Du justerar sadelstolpens höjd genom att först lossa på inställningsratten och dra den utåt. Flytta sedan sadelstolpen Sadelstolpe Inställningsratt uppåt eller nedåt, släpp inställningsratten i ett inställningshål i sadelstolpen och dra sedan åt inställningsratten ordentligt. Se till att inställningsratten är ordentligt insatt i ett inställningshål. JUSTERA STYRETS HORISONTELLA LÄGE För att justera styrets horisontella läge lossar du på handtaget, flyttar det framåt eller bakåt till önskat läge och drar sedan åt handtaget. Obs! Handtaget fungerar som en spärrhake. För att lossa handtaget, vrider du handtalet moturs, drar handtaget utåt, vrider handtaget medurs, för handtaget inåt och vrider sedan handtaget moturs igen. Upprepa proceduren igen i omvänd ordning för att dra åt det monterade handtaget i enlighet med alla lokala föreskrifter och förordningar. JUSTERA STYRSTOLPEN Styre Handtag För att justera höjden på Styrstolpe styrstolpen lossar du först på inställningsratten och drar den utåt. Inställningsratt Flytta sedan styrstolpen uppåt eller nedåt, släpp inställningsratten i något av inställningshålen i styrstolpen och dra sedan åt dra åt inställningsratten ordentligt. Se till att inställningsratten är ordentligt insatt i ett inställningshål. 0

11 HUR DU JUSTERAR PEDALREMMARNA Dra åt pedalremmarna (se ritningen på sidan ) genom att dra i ändarna. Lossa pedalremmarna genom att hålla ned flikarna på spännena, justera pedalremmarna till önskat läge och sedan släppa flikarna. JUSTERA TRAMPMOTSTÅNDET Om du vill öka motståndet i pedalerna vrider Motståndsratt du motståndsratten medurs. Om du vill minska Bromsspak motståndet vrider du motståndsratten moturs. Tryck bromsspaken nedåt om du snabbt vill stoppa svänghjulet. Svänghjulet bör nu stanna omedelbart. VIKTIGT! När motionscykeln inte används ska motståndsratten vara helt åtdragen. JUSTERING AV MOTIONSCYKELNS PLACERING Om motionscykeln gungar lite på golvet under användning vrider du på den ena eller båda utjämningsfötterna på det främre eller bakre stödet (se ritningen på sidan ) tills den gungande rörelsen är avhjälpt. UNDERHÅLL AV MOTIONSCYKELN Inspektera och dra åt motionscykelns alla delar regelbundet. Slitna delar ska bytas med en gång. Rengör motionscykeln med en fuktig trasa och lite milt rengöringsmedel. VIKTIGT! Undvik skador på konsolen genom att skydda den mot vätska och hålla den borta från direkt solljus. JUSTERA STYRSTOLPEN Om konsolen inte visar korrekt feedback bör reedkontakten justeras. Se bilden för monteringssteg 3 på sidan 0 för information om hur du justerar reedkontakten. Rotera svänghjulet tills magneten är justerad mot reedkontakten. Skjut reedkontakten en bit närmare eller längre bort från magneten. Rotera sedan svänghjulet ett ögonblick. Upprepa de här åtgärderna tills konsolen visar korrekt feedback.

12 ANVÄNDA HJÄRTFREKVENSMONITORN Mät hjärtfrekvensen om du vill Du kan mäta hjärtfrekvensen med hjälp av bröstpulssensorn. När pulsen har identifierats visas hjärtfrekvensen på displayen. Om hjärtfrekvensen inte visas läser du anvisningarna om felsökning. Använd aldrig alkohol, slipmedel eller kemikalier för att rengöra sensorerna. SÄTTA IGÅNG HJÄRTFREKVENSMONITORN Hjärtfrekvensmonitorn innehåller två komponenter: en bröstrem och en sensorenhet (se bilden nedan). För in fliken på bröstremmens ena ände i sensorenhetens ena ände, som den infällda bilden visar. Tryck på änden av sensorenheten under spännet på bröstremmen. Flik Sensorenhet Bröstrem Sensorenhet Flik Spänne Fliken ska sitta jäms med sensorenhetens främre del. Vira redan hjärtfrekvensmonitorn runt bröstkorgen och fäst den andra änden av bröstremmen vid sensorenheten. Justera längden på bröstremmen vid behov. Hjärtfrekvensmonitorn ska sitta under kläderna, tätt mot huden och så högt under bröstmusklerna/brösten som är bekvämt. Kontrollera att logotypen på sensorenheten är riktad framåt och att rätt sida är vänd uppåt. Dra sensorenheten några centimeter från kroppen och leta upp de två elektrodytorna på insidan (elektrodytorna är täckta av grunda upphöjningar). Använd en saltlösning, exempelvis saliv eller kontaktlinsvätska, för att fukta båda elektrodytorna. Placera sensorenheten på bröstkorgen igen. UNDERHÅLL Torka av hjärtfrekvensmonitorn efter varje användningstillfälle. Hjärtfrekvensmonitorn aktiveras när du fuktar elektrodytorna och applicerar hjärtfrekvensmonitorn. Monitorn stängs av när den avlägsnas och elektrodytorna torkas av. Om hjärtfrekvensmonitorn inte torkas av efter varje användningstillfälle kan batterierna laddas ut snabbt. Förvara hjärtfrekvensmonitorn på en varm, torr plats. Förvara inte hjärtfrekvensmonitorn i en plastpåse eller annan behållare som kan samla fukt. Utsätt inte hjärtfrekvensmonitorn för direkt solljus under längre stunder eller för temperaturer över C eller under 0 C. Böj eller sträck inte sensorenheten för mycket vid användning eller förvaring av hjärtfrekvensmonitorn. Rengör sensorenheten med en fuktig trasa. Använd aldrig alkohol, slipmedel eller kemikalier. Handtvätta och lufttorka hjärtfrekvensmonitorn. FELSÖKNING Om hjärtfrekvensmonitorn inte fungerar som den ska kan du prova med nedanstående förslag. Kontrollera att du applicerar hjärtfrekvensmonitorn på det sätt som beskrivs till vänster. Obs! Om hjärtfrekvensmonitorn inte fungerar trots att den är placerad enligt beskrivningen flyttar du den en bit längre ned eller högre upp på bröstet. Använd en saltlösning, exempelvis saliv eller kontaktlinsvätska, för att fukta båda elektrodytorna på sensorenheten. Om hjärtfrekvensvärdena inte visas förrän du börjar svettas fuktar du elektrodytorna igen. Sätt dig nära konsolen för att konsolen ska visa hjärtfrekvensvärdena. Hjärtfrekvensmonitorn är utformad för att fungera för personer som har normal hjärtrytm. Vissa medicinska tillstånd, exempelvis ventrikelprematurslag, takykardi och arytmi, kan orsaka problem med hjärtfrekvensavläsningen. Hjärtfrekvensmonitorns drift kan påverkas av elektromagnetisk interferens som orsakas av högspänningsledningar eller andra källor. Om du misstänker att det här problemet kan ha uppstått kan du prova med att placera cykeln på en annan plats.

13 KONSOLENS FUNKTIONER. Sätt på konsolen Sätt på konsolen genom att trycka på en valfri knapp på konsolen eller bara börja trampa.. Tryck på knapparna RESET: Tryck på den här knappen för att radera inställningsvärdet i datorn. Tryck på knappen RESET och håll ned den i två sekunder för att återställa alla funktionssiffror. SET: Tryck på den här knappen för att konfigurera värdena Tid, Avstånd, Kalorier och Puls. Du kan hålla in knappen för att öka värdet snabbare (datorn måste vara vara pausad). MODE: Tryck på den här knappen för att bekräfta alla inställningar och för att växla från ett värde till ett annat. Konsolen har en rad olika funktioner designade för att ge omedelbar feedback vid träning och göra dina träningspass mer effektiva. Innan du använder konsolen kontrollerar du att batterierna är isatta i konsolen och sändaren (se monteringssteg 0 på sidan 8 och monteringsteg på sidan 9). Om det finns en plastremsa på displayen tar du bort den. Följ förloppet på displayen. Konsolen har sju displayskärmar där följande träningsinformation visas: RPM (Varv/min) Här visas hur snabbt du trampar på pedalerna, i varv per minut (RPM) eller i (km/h). En ny displayskärm visas var sjätte sekund. Time (Tid) Här visas hur lång tid som har gått. Obs! När du har valt ett smartprogram visas återstående tid av programmet på displayen i stället för hur lång tid som gått. Distance (Avstånd) på den här skärmen visas hur långt du har trampat i sammanlagt antal varv. Calories (Kalorier) på den här skärmen visas ungefär hur många kalorier du har bränt. Scan (Sök igenom) Visar alla funktionerna TIME -> DISTANCE -> CALORIES -> PULSE -> RPM/SPEED i följd. HUR DU ANVÄNDER KONSOLEN Kontrollera att produkten är korrekt inkopplad (se sidan UNDERHÅLL OCH FELSÖKNING). Om det finns ett genomskinligt plastblad på konsolens framsida drar du bort det. RECOVERY: Tryck på den här knappen om du vill aktivera återhämtningstestet. 3. Börja trampa och följ förloppet på displayen Medan du tränar visas det valda läget på konsolen.. När du har tränat klart stängs konsolen av automatiskt Konsolen har en automatisk avstängningsfunktion. Om pedalerna inte flyttas och konsolens knappar inte trycks ned på några minuter stängs strömmen av automatiskt så att batterierna inte används i onödan. Hur du använder pulsåterhämtningstestet: Detta är en funktion för att kontrollera pulsåterhämtningen på en skala mellan F och F6 där F är bäst och F6 är sämst. För att mätningen ska fungera korrekt måste du testa direkt när träningspasset har avslutats genom att trycka på knappen TEST (RECOVERY) och sedan sluta träna. När du har tryckt på knappen ska du även sätta på hjärtfrekvensmätaren ordentligt. Testet varar i en minut och resultatet visas på displayen. Om datorn inte detekterar hjärtfrekvensen aktiveras inget pulsåterhämtningstest när du trycker på TEST (RECOVERY). Under pulsåterhämtningstestet kan du avsluta testet och återgå till stoppstatus genom att trycka på TEST (RECOVERY). Varning! Dessa data kan inte användas i medicinskt syfte. Testet kan enbart ge en ungefärlig idé om hur din kondition förändras vid träning. 3

14 ANPASSA KONSOLINSTÄLLNINGARNA. Sätt igång konsolen. Sätt igång konsolen genom att trycka på valfri knapp.. Ställ in ett mål vid behov. När konsolen är igång trycker du på MODE-knappen tills den funktion som du vill konfigurera visas. Tryck på knappen SET tills du når det värde som du vill arbeta mot under ditt träningspass. Tryck på knappen MODE igenom om du vill lägga till ytterligare ett mål. 3. Börja träningspasset. På konsolen visas hur länge och hur långt du har cyklat.. Följ förloppet på displayen. På konsolen visas hur länge och hur långt du har cyklat. Obs! När du har valt ett smartprogram visas återstående tid av programmet på displayen i stället för hur lång tid som gått. Dessutom visas hur snabbt du trampar (i varv/min eller km/timme), hur många kalorier du har bränt liksom din hjärtfrekvens om du använder bröstremssensorn. 5. Mät hjärtfrekvensen om du vill. se HUR DU MÄTER PULSEN på sidan. 6. När du har tränat klart går konsolen över till viloläge automatiskt. Om pedalerna står stilla i några sekunder går konsolen över till viloläge. Om du inte rör pedalerna eller trycker på konsolens knappar på några minuter stängs konsolen av automatiskt.

15 UNDERHÅLL OCH FELSÖKNING Inspektera och dra åt motionscykelns alla delar regelbundet. Slitna delar ska bytas med en gång. Rengör motionscykeln med en fuktig trasa och lite milt rengöringsmedel. VIKTIGT! Undvik skador på konsolen genom att skydda den mot vätska och hålla den borta från direkt solljus. 5

16 RIKTLINJER FÖR TRÄNINGEN VARNING: Innan du börjar med detta eller något annat träningsprogram ska du rådfråga en läkare. Detta är särskilt viktigt om du är över 35 år gammal eller har befintliga problem med hälsan. Pulssensorn är ingen medicinteknisk produkt. Det finns olika faktorer som kan påverka avläsningar av hjärtfrekvensen. Pulssensorn är endast avsedd som ett träningsredskap och används för att fastställa allmänna tendenser för hjärtfrekvensen. Med hjälp av de här riktlinjerna kan du planera ditt träningsprogram. Du kan få detaljerad träningsinformation från din läkare eller i lämpliga böcker. Tänk på att god kost och tillräckligt med vila är mycket viktigt för att uppnå goda resultat. TRÄNINGSINTENSITET Oavsett om du vill förbränna fett eller stärka hjärtkärlsystemet är det viktigt att träna med lämplig intensitet. Du kan utgå från din hjärtfrekvens för att hitta rätt intensitetsnivå. I tabellen nedan visas rekommenderad hjärtfrekvens för att förbränna fett och träna aerobiskt. Fettförbränning För att förbränna fett effektivt måste du träna med låg intensitet under en längre period. Under de första träningsminuterna använder kroppen kolhydratkalorier för att få energi. Först när du har tränat i några minuter börjar kroppen använda lagrade fettkalorier som energikälla. Om du vill förbränna fett ska du justera träningens intensitet tills hjärtfrekvensen ligger i närheten av det lägsta talet i din träningszon. För maximal fettförbränning ska du träna med hjärtfrekvensen i närheten av det mellersta talet för din träningszon. Aerobisk träning Om du vill stärka hjärtkärlsystemet måste du träna aerobiskt. Detta innebär att mycket syre krävs under längre perioder. När du vill träna aerobiskt justerar du träningens intensitet tills hjärtfrekvensen ligger i närheten av det högsta talet i din träningszon. RIKTLINJER FÖR TRÄNINGSPASS Uppvärmning Börja med 5 till 0 minuters stretching och lättare träning. Under uppvärmningen höjs kroppstemperaturen, hjärtfrekvensen och blodcirkulationen så att kroppen förbereds för träningen. Träning i träningszonen Träna i 0 till 30 minuter med hjärtfrekvensen i träningszonen. (Under de första veckorna ska hjärtfrekvensen inte ligga i träningszonen längre än 0 minuter.) Andas regelbundet och djupt när du tränar. Håll aldrig andan. Nedvarvning Avsluta med 5 till 0 minuters stretching. Med stretching ökar musklernas rörlighet och problem som kan uppstå efter träningen förebyggs. För att hitta lämplig intensitet letar du upp din ålder längst ned i tabellen (åldern avrundas till närmaste tio år). Med de tre talen ovanför åldern definieras din träningszon. Det lägsta talet är hjärtfrekvensen för fettförbränning, det mellersta talet är hjärtfrekvensen för maximal fettförbränning och det högsta talet är hjärtfrekvensen för aerobisk träning. TRÄNINGSFREKVENS För att bibehålla eller förbättra din kondition ska du träna tre gånger i veckan med minst en dags vila mellan varje träningspass. Efter några månaders regelbunden träning kan du träna oftare om du vill med upp till fem träningspass i veckan. Tänk på att nyckeln till framgång är att göra träningen till en regelbunden och trevlig del av din vardag. 6

17 FÖRSLAG PÅ STRETCHING Korrekt sätt att utföra flera grundläggande stretchningsövningar visas till höger. Rör på dig långsamt när du stretchar. Använd aldrig studsande rörelser.. Nudda tårna Stå med knäna något böjda och böj dig långsamt framåt från höfterna. Låt ryggen och axlarna slappna av och sträck dig nedåt mot tårna så långt du kan. Räkna till 5 och slappna sedan av. Upprepa tre gånger. Stretchar: hamstringsmusklerna, knänas baksida och ryggen.. Hamstringsmusklerna Sitt med ena benet utsträckt. För fotsulan på den andra foten mot dig och lägg den mot insidan av låret på det utsträckta benet. Sträck dig mot tårna så långt du kan. Räkna till 5 och slappna sedan av. Upprepa tre gånger per ben. Stretchar: hamstringsmusklerna, nedre delen av ryggen och ljumskarna. 3. Vader/hälsenor Placera ena benet framför det andra. Luta dig framåt och sätt händerna på en vägg. Håll det bakre benet rakt och den bakre foten platt på golvet. Böj på det främre benet, luta dig framåt och rör höfterna mot väggen. Räkna till 5 och slappna sedan av. Upprepa tre gånger per ben. Om du vill stretcha hälsenan ännu mer kan du även böja på det bakre benet. Stretchar: vader, hälsenor och fotleder.. Lårmuskeln Håll ena handen mot en vägg för balansens skull och ta tag i ena foten med andra handen bakom dig. Placera hälen så nära stussen som möjligt. Räkna till 5 och slappna sedan av. Upprepa tre gånger per ben. Stretchar: lår- och höftmuskler. 5. Insidan av låret 3 Sitt med fotsulorna ihop och knäna utåt. Dra in fötterna mot kroppen så långt som möjligt. Räkna till 5 och slappna sedan av. Upprepa tre gånger. Stretchar: lår- och höftmuskler. 5 7

18 8 SPRÄNGSKISS Modellnummer NTEVEX

19 LISTA ÖVER KOMPONENTER Modellnummer NTEVEX76.0 Artikel Beskrivning Antal Artikel Beskrivning Antal Ram Sadelstolpe Sadelhållare Styrstolpe Styre Spännfäste Bakre stöd Främre stöd Bromsspak Filtbricka Motståndsratt Höger skydd Vänster skydd Höger skärm Vänster skärm Utjämningsfot Styrstolpens bussning Stödkåpa Stolpkåpa Skärmskydd Hjul Sadel Inställningsratt Bromskåpa Ramkåpa Höger vevarm Vevkåpa Drivrem Spännfjäder Vev Handtag Handtagsbricka Stödbricka Skruv M0 5 mm 35 Höger pedal/rem Svänghjul Svänghjulsaxel Remskiva Svänghjulshylsa Överföringsremskiva Bromsbelägg Bromsklämma Rattbricka Svänghjulslager Vevlager Hjullager Låsring svänghjul Vevlåsring Mutter T Självgängande skruv Flänsmutter Huvmutter Vevmutter Caliperbroms Tunn sexkantmutter M Flänsmutter M6 Spännmutter Låsmutter M0 Skruv M5 0 mm Bricka M5 Sexkantmutter M8 Bromsvajer Skruv M5 mm Sadelstolpens bussning Bult M0 6 mm Vänster vevarm Vänster pedal/rem Bultset M6 30 mm Bult M6 0 mm Bromsbeläggsfäste Sexkantmutter M8 Flat bricka Bult M0 5 mm Hållare för vattenflaska Konsol Skruv fäste Skruv konsol Konsolfäste Kardborrfäste Reedkontakt Sändare Klämma Klämskruv Magnet * Monteringsverktyg * Bruksanvisning Obs! Specifikationerna kan ändras utan föregående meddelande. Information om beställning av reservdelar finns på baksidan av den här handboken. *Dessa komponenter finns inte avbildade. 9

20 RESERVDELAR Se efter på bruksanvisningens framsida om du vill beställa reservdelar. Det är enklare för oss att hjälpa dig om du har förberett följande information innan du kontaktar oss: produktens modellnummer och serienummer (se bruksanvisningens framsida) namnet på produkten (se bruksanvisningens framsida) numret på och beskrivningen av reservdelen/reservdelarna (se LISTA ÖVER KOMPONENTER och RITNING i slutet av bruksanvisningen) VIKTIG ÅTERVINNINGSINFORMATION FÖR EU-KUNDER Den här elektroniska produkten får inte bortskaffas i det kommunala avfallet. Tänk på miljön genom att återvinna produkten när den är uttjänt enligt lagstadgade krav. Använd återvinningsanläggningar som är behöriga att samla in den här typen av avfall i ditt område. På så vis bidrar du till att skydda naturtillgångar och förbättra europeiska standarder för miljöskydd. Om du behöver mer information om säkra och korrekta bortskaffningsmetoder kan du kontakta ditt lokala stadskontor eller din återförsäljare av den här produkten. SPECIFIKATIONER Öppet mått (L x B x H): 33,5 cm Produktvikt: 5 kg Tryck i Kina 0 Icon Health & Fitness, Inc.
