Det innovativa rengöringssystemet The innovative cleaning system

Transkript

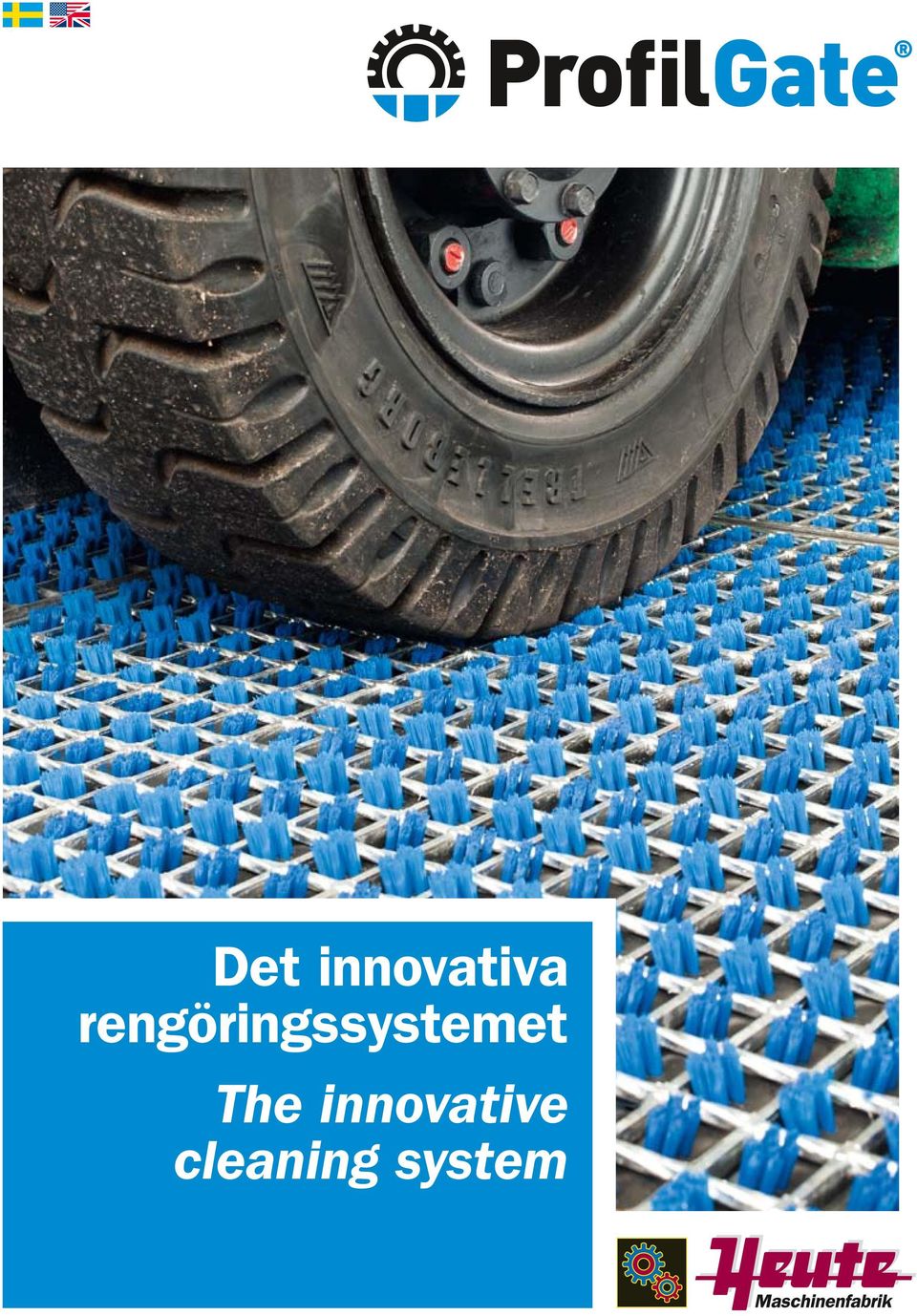

1 Det innovativa rengöringssystemet The innovative cleaning system

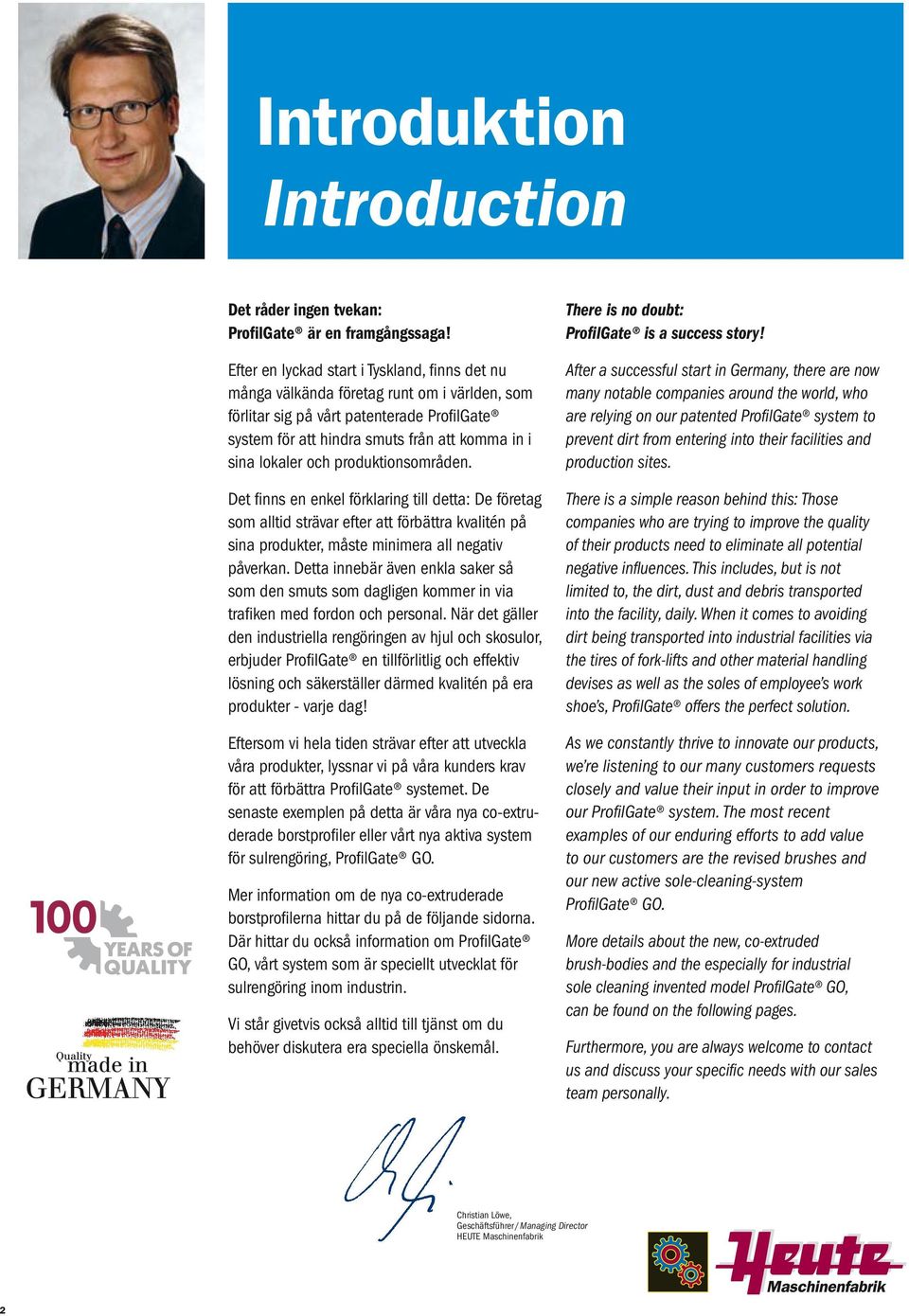

2 Introduktion Introduction Det råder ingen tvekan: ProfilGate är en framgångssaga! Efter en lyckad start i Tyskland, finns det nu många välkända företag runt om i världen, som förlitar sig på vårt patenterade ProfilGate system för att hindra smuts från att komma in i sina lokaler och produktionsområden. Det finns en enkel förklaring till detta: De företag som alltid strävar efter att förbättra kvalitén på sina produkter, måste minimera all negativ påverkan. Detta innebär även enkla saker så som den smuts som dagligen kommer in via trafiken med fordon och personal. När det gäller den industriella rengöringen av hjul och skosulor, erbjuder ProfilGate en tillförlitlig och effektiv lösning och säkerställer därmed kvalitén på era produkter - varje dag! Eftersom vi hela tiden strävar efter att utveckla våra produkter, lyssnar vi på våra kunders krav för att förbättra ProfilGate systemet. De senaste exemplen på detta är våra nya co-extruderade borstprofiler eller vårt nya aktiva system för sulrengöring, ProfilGate. er information om de nya co-extruderade borstprofilerna hittar du på de följande sidorna. Där hittar du också information om ProfilGate, vårt system som är speciellt utvecklat för sulrengöring inom industrin. Vi står givetvis också alltid till tjänst om du behöver diskutera era speciella önskemål. There is no doubt: ProfilGate is a success story! After a successful start in Germany, there are now many notable companies around the world, who are relying on our patented ProfilGate system to prevent dirt from entering into their facilities and production sites. There is a simple reason behind this: Those companies who are trying to improve the quality of their products need to eliminate all potential negative influences. This includes, but is not limited to, the dirt, dust and debris transported into the facility, daily. When it comes to avoiding dirt being transported into industrial facilities via the tires of fork-lifts and other material handling devises as well as the soles of employee s work shoe s, ProfilGate offers the perfect solution. As we constantly thrive to innovate our products, we re listening to our many customers requests closely and value their input in order to improve our ProfilGate system. The most recent examples of our enduring efforts to add value to our customers are the revised brushes and our new active sole-cleaning-system ProfilGate. ore details about the new, co-extruded brush-bodies and the especially for industrial sole cleaning invented model ProfilGate, can be found on the following pages. Furthermore, you are always welcome to contact us and discuss your specific needs with our sales team personally. Christian Löwe, Geschäftsführer/anaging Director HEUTE aschinenfabrik 2

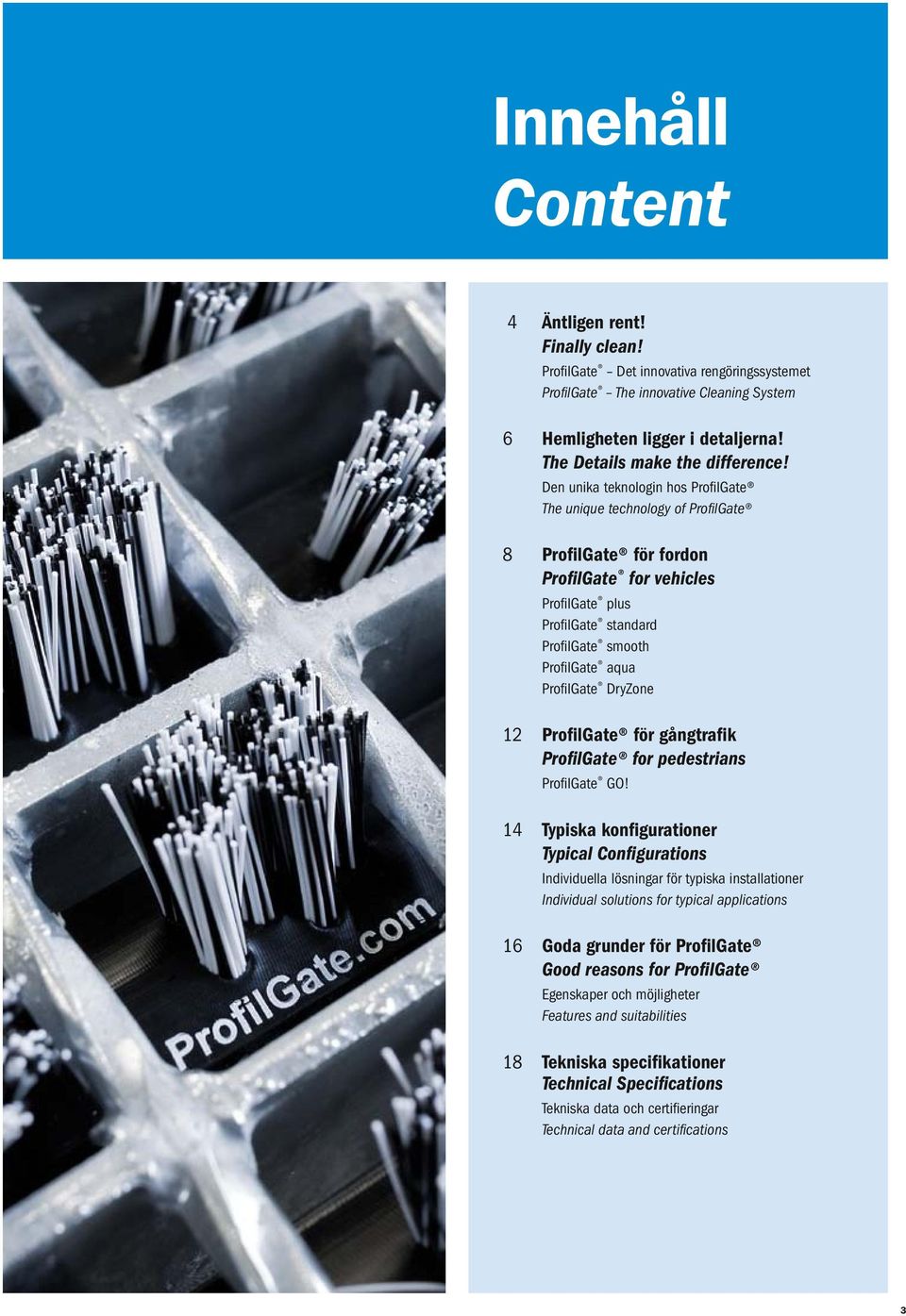

3 Innehåll Content 4 Äntligen rent! Finally clean! ProfilGate Det innovativa rengöringssystemet ProfilGate The innovative Cleaning System 6 Hemligheten ligger i detaljerna! The Details make the difference! Den unika teknologin hos ProfilGate The unique technology of ProfilGate 8 ProfilGate för fordon ProfilGate for vehicles ProfilGate ProfilGate standard ProfilGate smooth ProfilGate aqua ProfilGate DryZone 12 ProfilGate för gångtrafik ProfilGate for pedestrians ProfilGate! 14 Typiska konfigurationer Typical Configurations Individuella lösningar för typiska installationer Individual solutions for typical applications 16 Goda grunder för ProfilGate Good reasons for ProfilGate Egenskaper och möjligheter Features and suitabilities 18 Tekniska specifikationer Technical Specifications Tekniska data och certifieringar Technical data and certifications 3

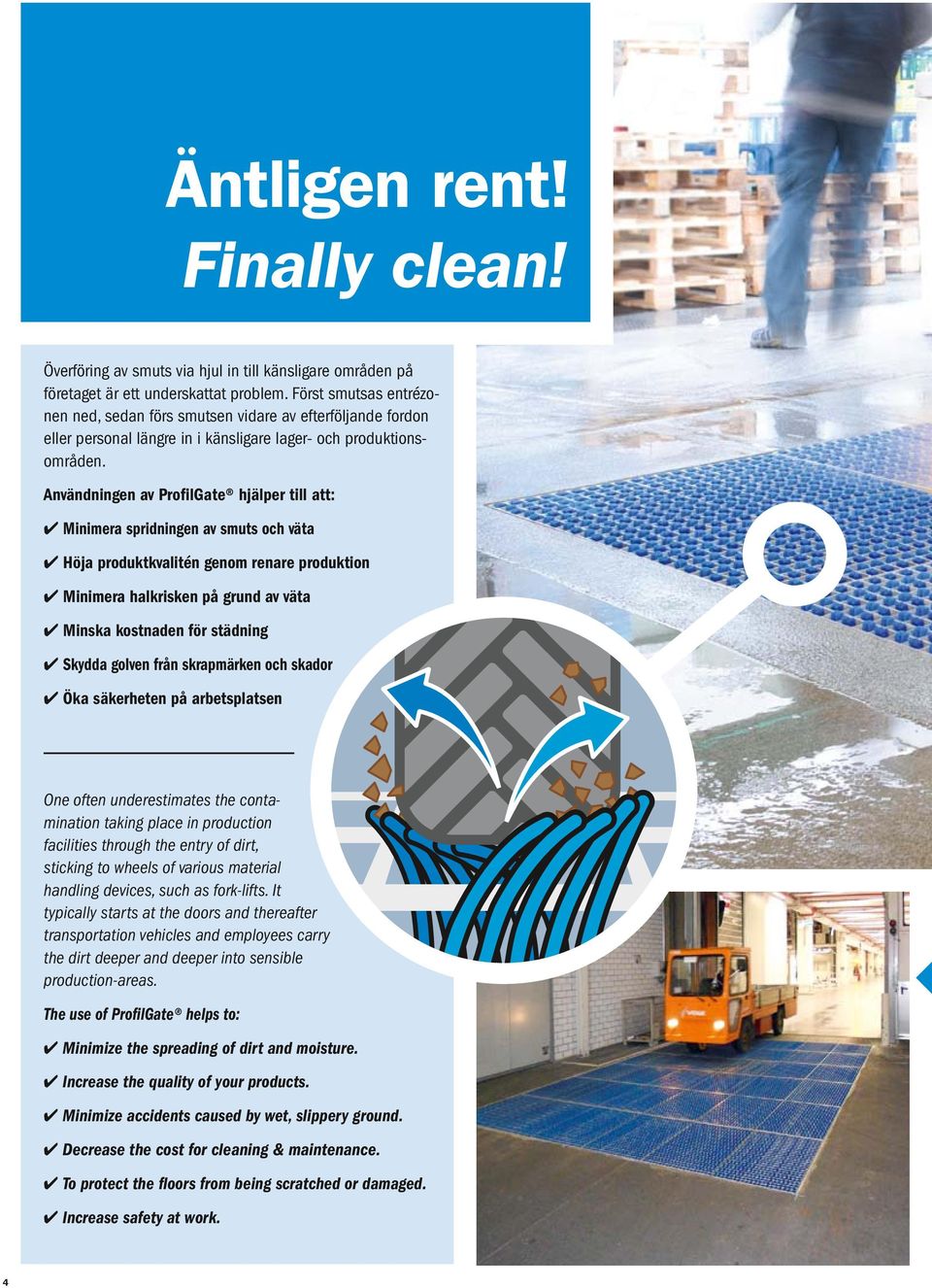

4 Äntligen rent! Finally clean! Överföring av smuts via hjul in till känsligare områden på företaget är ett underskattat problem. Först smutsas entrézonen ned, sedan förs smutsen vidare av efterföljande fordon eller personal längre in i känsligare lager- och produktionsområden. Användningen av ProfilGate hjälper till att: inimera spridningen av smuts och väta Höja produktkvalitén genom renare produktion inimera halkrisken på grund av väta inska kostnaden för städning Skydda golven från skrapmärken och skador Öka säkerheten på arbetsplatsen One often underestimates the contamination taking place in production facilities through the entry of dirt, sticking to wheels of various material handling devices, such as fork-lifts. It typically starts at the doors and thereafter transportation vehicles and employees carry the dirt deeper and deeper into sensible production-areas. The use of ProfilGate helps to: inimize the spreading of dirt and moisture. Increase the quality of your products. inimize accidents caused by wet, slippery ground. Decrease the cost for cleaning & maintenance. To protect the floors from being scratched or damaged. Increase safety at work. 4

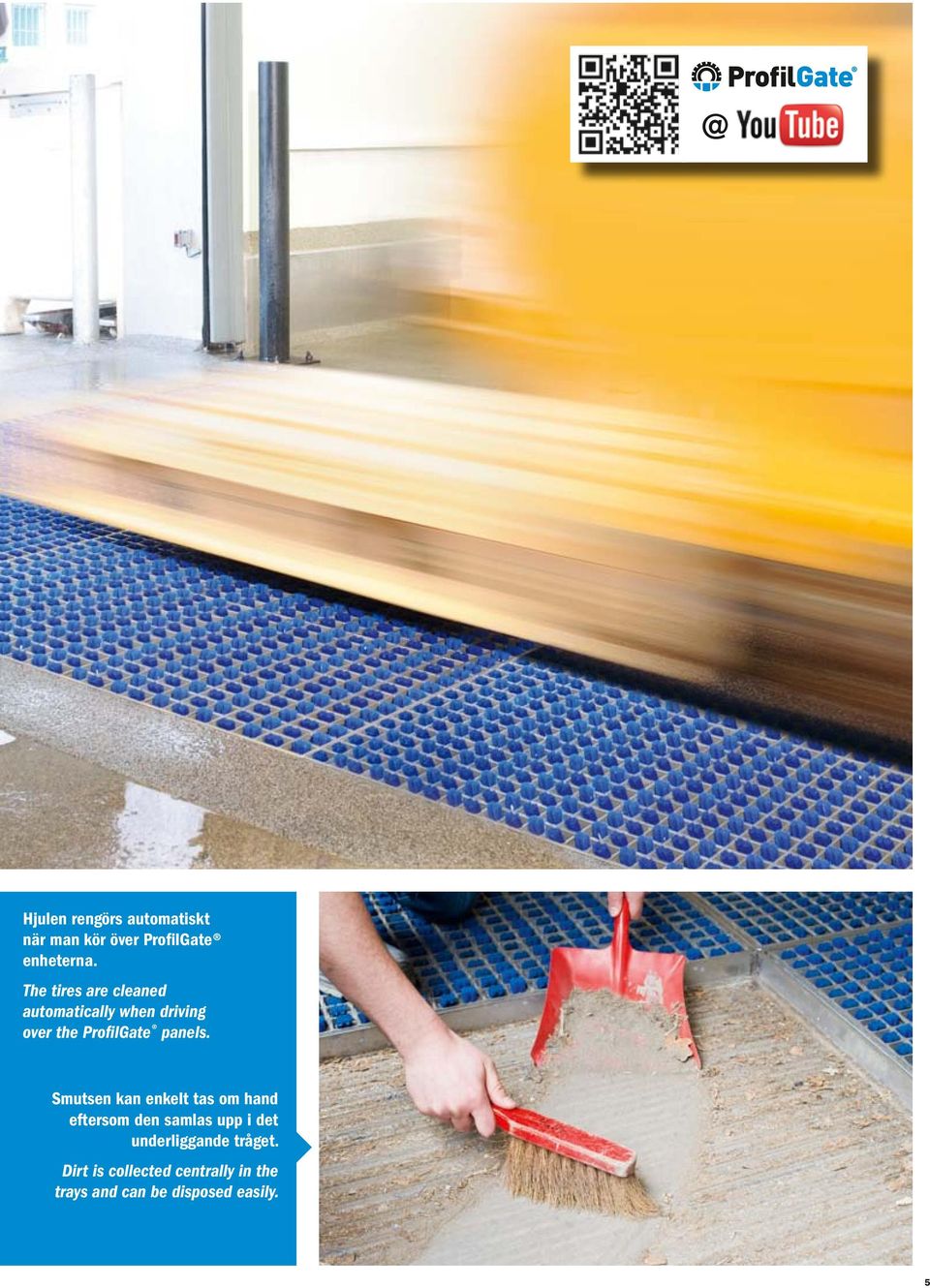

5 @ Hjulen rengörs automatiskt när man kör över ProfilGate enheterna. The tires are cleaned automatically when driving over the ProfilGate panels. Smutsen kan enkelt tas om hand eftersom den samlas upp i det underliggande tråget. Dirt is collected centrally in the trays and can be disposed easily. 5

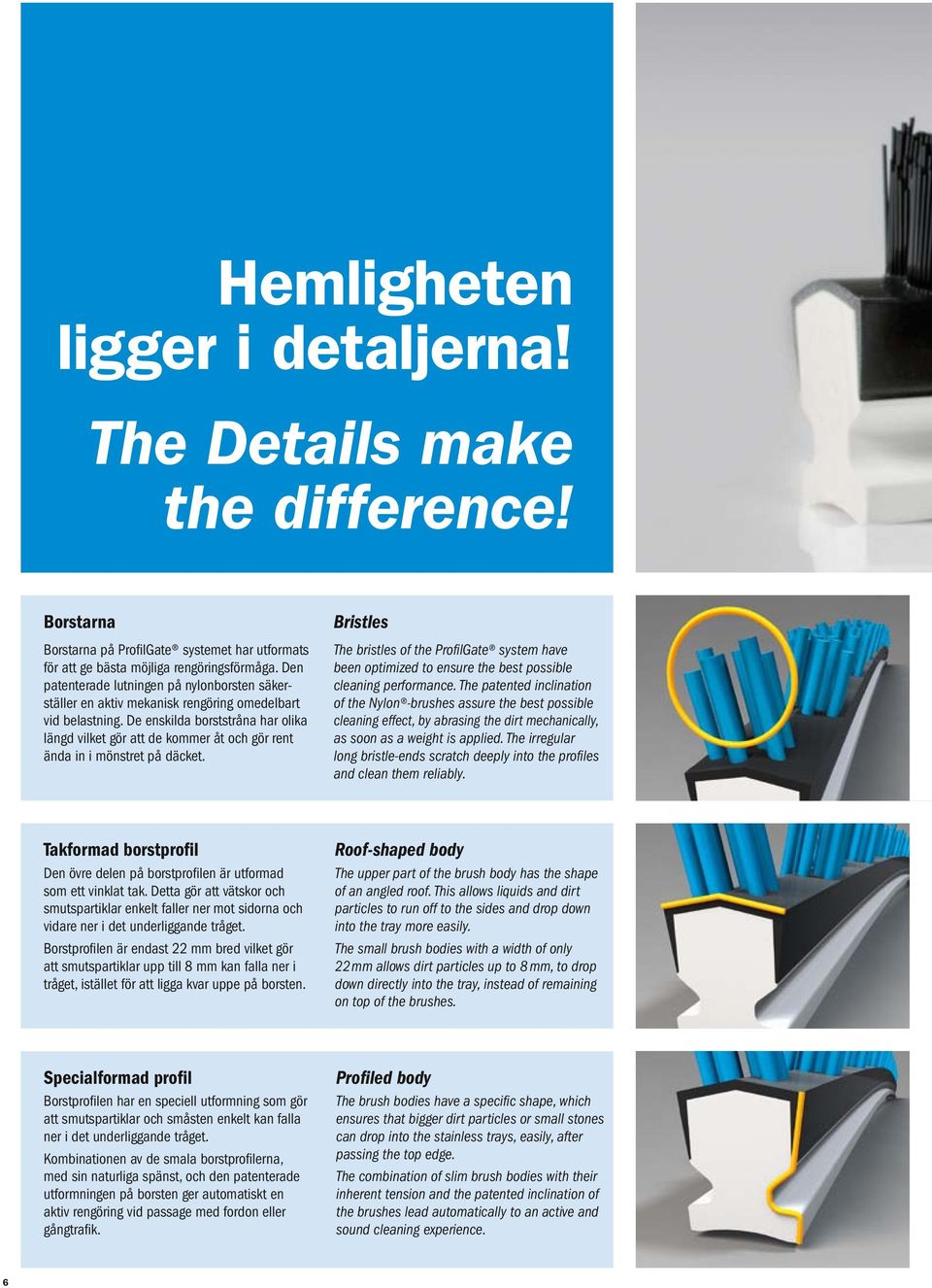

6 Hemligheten ligger i detaljerna! The Details make the difference! Borstarna Borstarna på ProfilGate systemet har utformats för att ge bästa möjliga rengöringsförmåga. Den patenterade lutningen på nylonborsten säkerställer en aktiv mekanisk rengöring omedelbart vid belastning. De enskilda borststråna har olika längd vilket gör att de kommer åt och gör rent ända in i mönstret på däcket. Bristles The bristles of the ProfilGate system have been optimized to ensure the best possible cleaning performance. The patented inclination of the Nylon -brushes assure the best possible cleaning effect, by abrasing the dirt mechanically, as soon as a weight is applied. The irregular long bristle-ends scratch deeply into the profiles and clean them reliably. Takformad borstprofil Den övre delen på borstprofilen är utformad som ett vinklat tak. Detta gör att vätskor och smutspartiklar enkelt faller ner mot sidorna och vidare ner i det underliggande tråget. Borstprofilen är endast 22 mm bred vilket gör att smutspartiklar upp till 8 mm kan falla ner i tråget, istället för att ligga kvar uppe på borsten. Roof-shaped body The upper part of the brush body has the shape of an angled roof. This allows liquids and dirt particles to run off to the sides and drop down into the tray more easily. The small brush bodies with a width of only 22mm allows dirt particles up to 8 mm, to drop down directly into the tray, instead of remaining on top of the brushes. Specialformad profil Borstprofilen har en speciell utformning som gör att smutspartiklar och småsten enkelt kan falla ner i det underliggande tråget. Kombinationen av de smala borstprofilerna, med sin naturliga spänst, och den patenterade utformningen på borsten ger automatiskt en aktiv rengöring vid passage med fordon eller gångtrafik. Profiled body The brush bodies have a specific shape, which ensures that bigger dirt particles or small stones can drop into the stainless trays, easily, after passing the top edge. The combination of slim brush bodies with their inherent tension and the patented inclination of the brushes lead automatically to an active and sound cleaning experience. 6

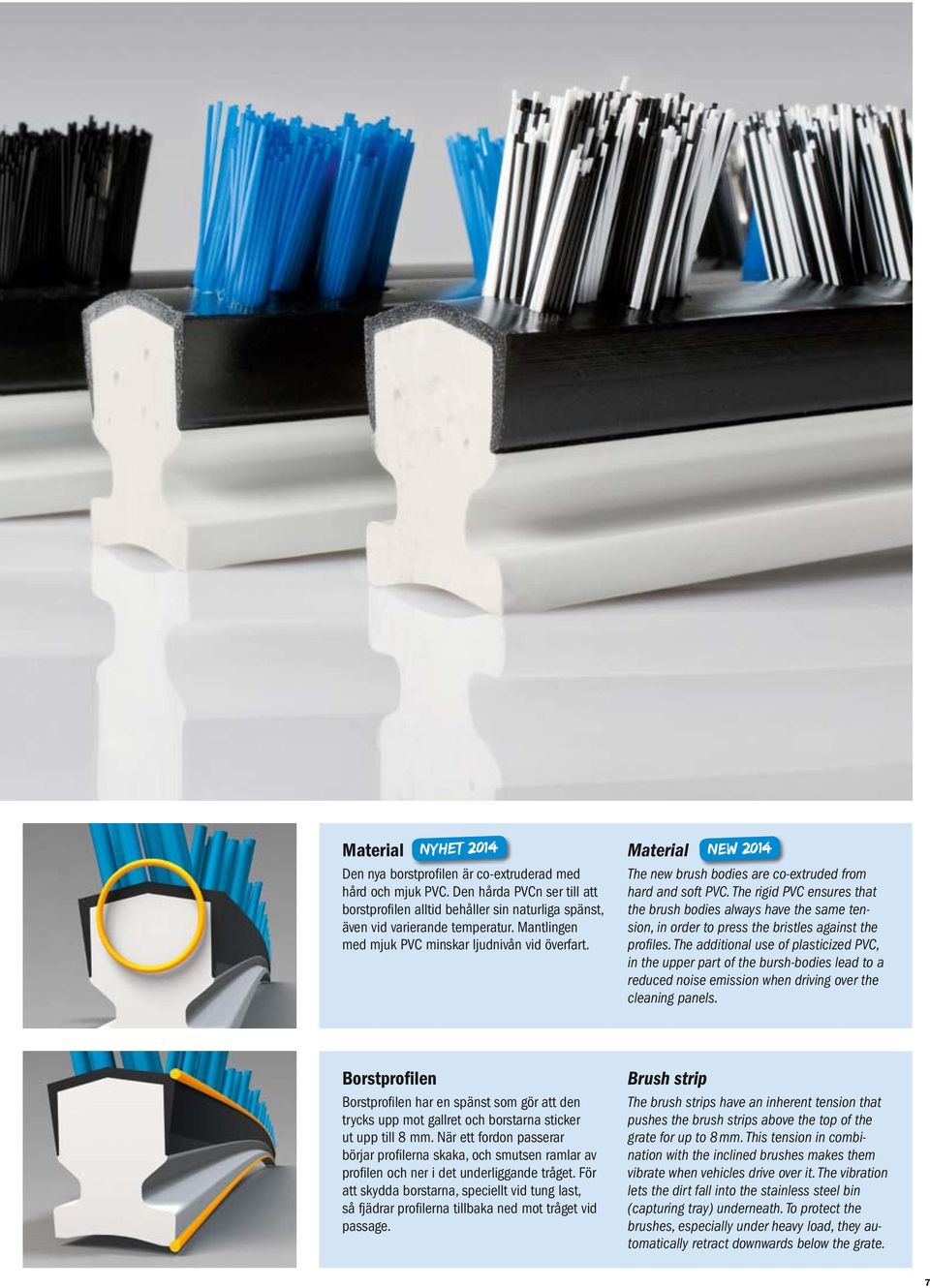

7 aterial Den nya borstprofilen är co-extruderad med hård och mjuk PVC. Den hårda PVCn ser till att borstprofilen alltid behåller sin naturliga spänst, även vid varierande temperatur. antlingen med mjuk PVC minskar ljudnivån vid överfart. Nyhet 2014 aterial The new brush bodies are co-extruded from hard and soft PVC. The rigid PVC ensures that the brush bodies always have the same tension, in order to press the bristles against the profiles. The additional use of plasticized PVC, in the upper part of the bursh-bodies lead to a reduced noise emission when driving over the cleaning panels. NEW 2014 Borstprofilen Borstprofilen har en spänst som gör att den trycks upp mot gallret och borstarna sticker ut upp till 8 mm. När ett fordon passerar börjar profilerna skaka, och smutsen ramlar av profilen och ner i det underliggande tråget. För att skydda borstarna, speciellt vid tung last, så fjädrar profilerna tillbaka ned mot tråget vid passage. Brush strip The brush strips have an inherent tension that pushes the brush strips above the top of the grate for up to 8 mm. This tension in combination with the inclined brushes makes them vibrate when vehicles drive over it. The vibration lets the dirt fall into the stainless steel bin (capturing tray) underneath. To protect the brushes, especially under heavy load, they automatically retract downwards below the grate. 7

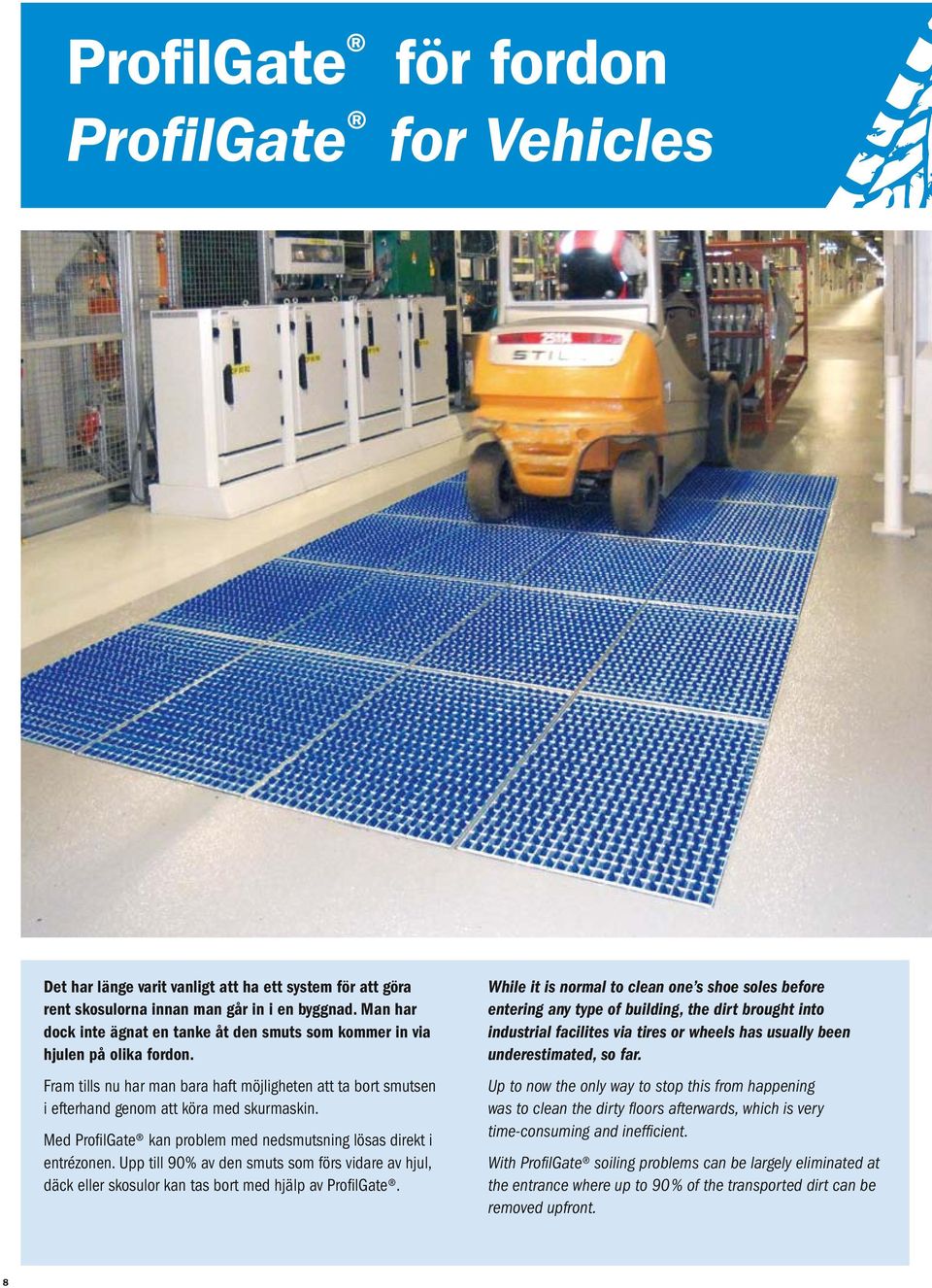

8 ProfilGate för fordon ProfilGate for Vehicles Det har länge varit vanligt att ha ett system för att göra rent skosulorna innan man går in i en byggnad. an har dock inte ägnat en tanke åt den smuts som kommer in via hjulen på olika fordon. Fram tills nu har man bara haft möjligheten att ta bort smutsen i efterhand genom att köra med skurmaskin. ed ProfilGate kan problem med nedsmutsning lösas direkt i entrézonen. Upp till 90% av den smuts som förs vidare av hjul, däck eller skosulor kan tas bort med hjälp av ProfilGate. While it is normal to clean one s shoe soles before entering any type of building, the dirt brought into industrial facilites via tires or wheels has usually been underestimated, so far. Up to now the only way to stop this from happening was to clean the dirty floors afterwards, which is very time-consuming and inefficient. With ProfilGate soiling problems can be largely eliminated at the entrance where up to 90% of the transported dirt can be removed upfront. 8

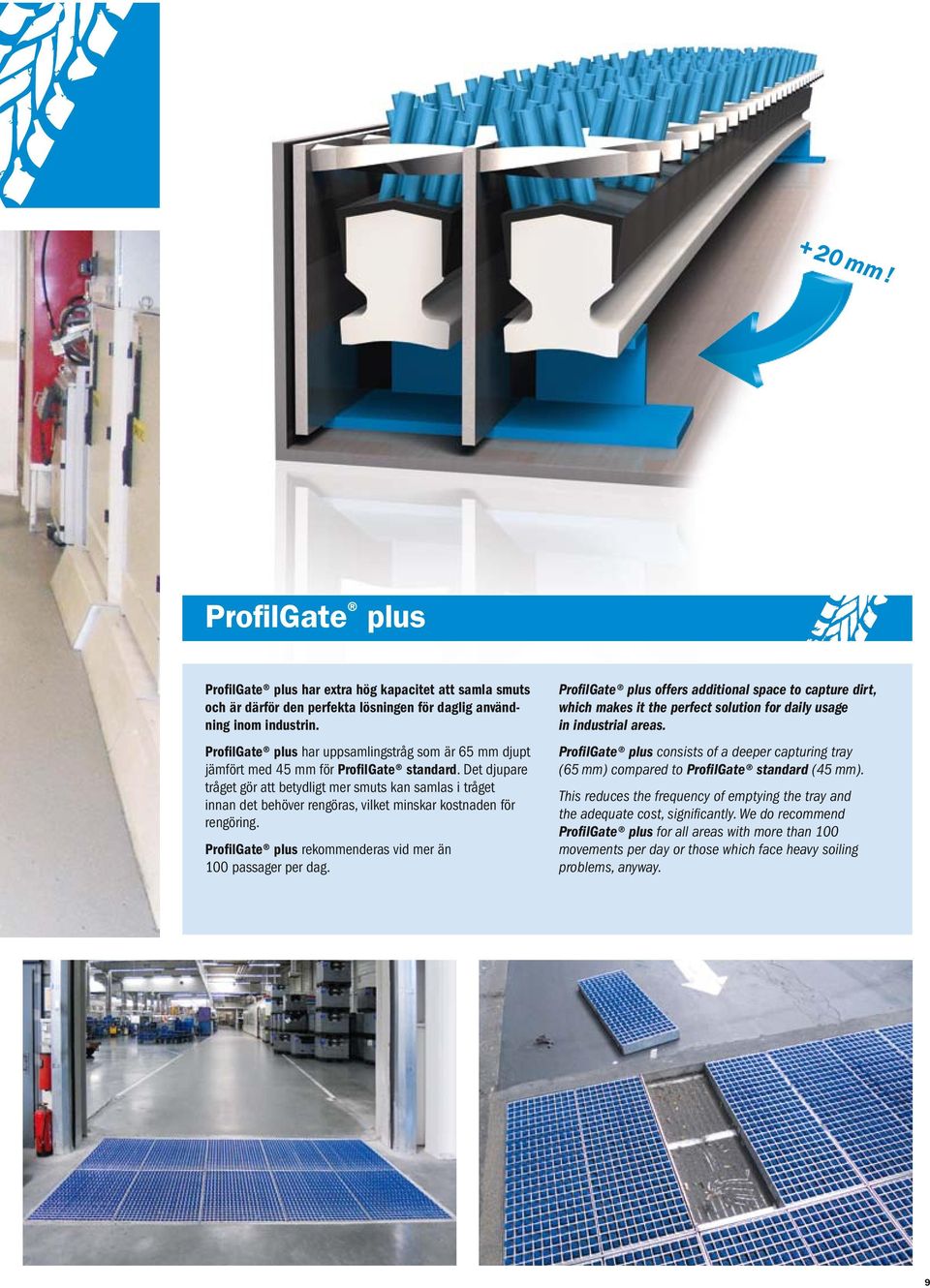

9 +20 mm! ProfilGate ProfilGate har extra hög kapacitet att samla smuts och är därför den perfekta lösningen för daglig användning inom industrin. ProfilGate har uppsamlingstråg som är 65 mm djupt jämfört med 45 mm för ProfilGate standard. Det djupare tråget gör att betydligt mer smuts kan samlas i tråget innan det behöver rengöras, vilket minskar kostnaden för rengöring. ProfilGate rekommenderas vid mer än 100 passager per dag. ProfilGate offers additional space to capture dirt, which makes it the perfect solution for daily usage in industrial areas. ProfilGate consists of a deeper capturing tray (65 mm) compared to ProfilGate standard (45 mm). This reduces the frequency of emptying the tray and the adequate cost, significantly. We do recommend ProfilGate for all areas with more than 100 movements per day or those which face heavy soiling problems, anyway. 9

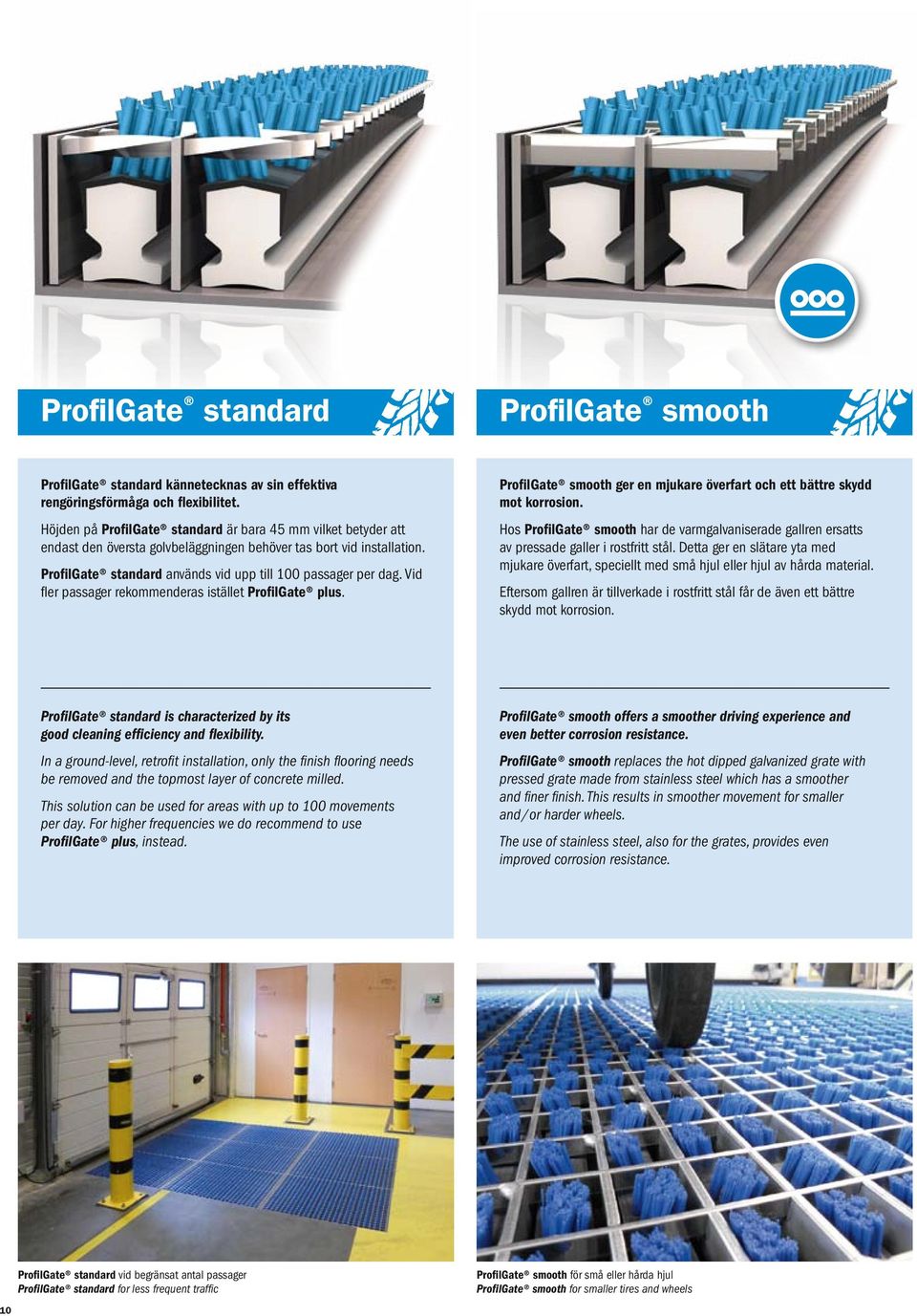

10 ProfilGate standard ProfilGate smooth ProfilGate standard kännetecknas av sin effektiva rengöringsförmåga och flexibilitet. Höjden på ProfilGate standard är bara 45 mm vilket betyder att endast den översta golvbeläggningen behöver tas bort vid installation. ProfilGate standard används vid upp till 100 passager per dag. Vid fler passager rekommenderas istället ProfilGate. ProfilGate smooth ger en mjukare överfart och ett bättre skydd mot korrosion. Hos ProfilGate smooth har de varmgalvaniserade gallren ersatts av pressade galler i rostfritt stål. Detta ger en slätare yta med mjukare överfart, speciellt med små hjul eller hjul av hårda material. Eftersom gallren är tillverkade i rostfritt stål får de även ett bättre skydd mot korrosion. ProfilGate standard is characterized by its good cleaning efficiency and flexibility. In a ground-level, retrofit installation, only the finish flooring needs be removed and the topmost layer of concrete milled. This solution can be used for areas with up to 100 movements per day. For higher frequencies we do recommend to use ProfilGate, instead. ProfilGate smooth offers a smoother driving experience and even better corrosion resistance. ProfilGate smooth replaces the hot dipped galvanized grate with pressed grate made from stainless steel which has a smoother and finer finish. This results in smoother movement for smaller and/or harder wheels. The use of stainless steel, also for the grates, provides even improved corrosion resistance. ProfilGate standard vid begränsat antal passager ProfilGate standard for less frequent traffic ProfilGate smooth för små eller hårda hjul ProfilGate smooth for smaller tires and wheels 10

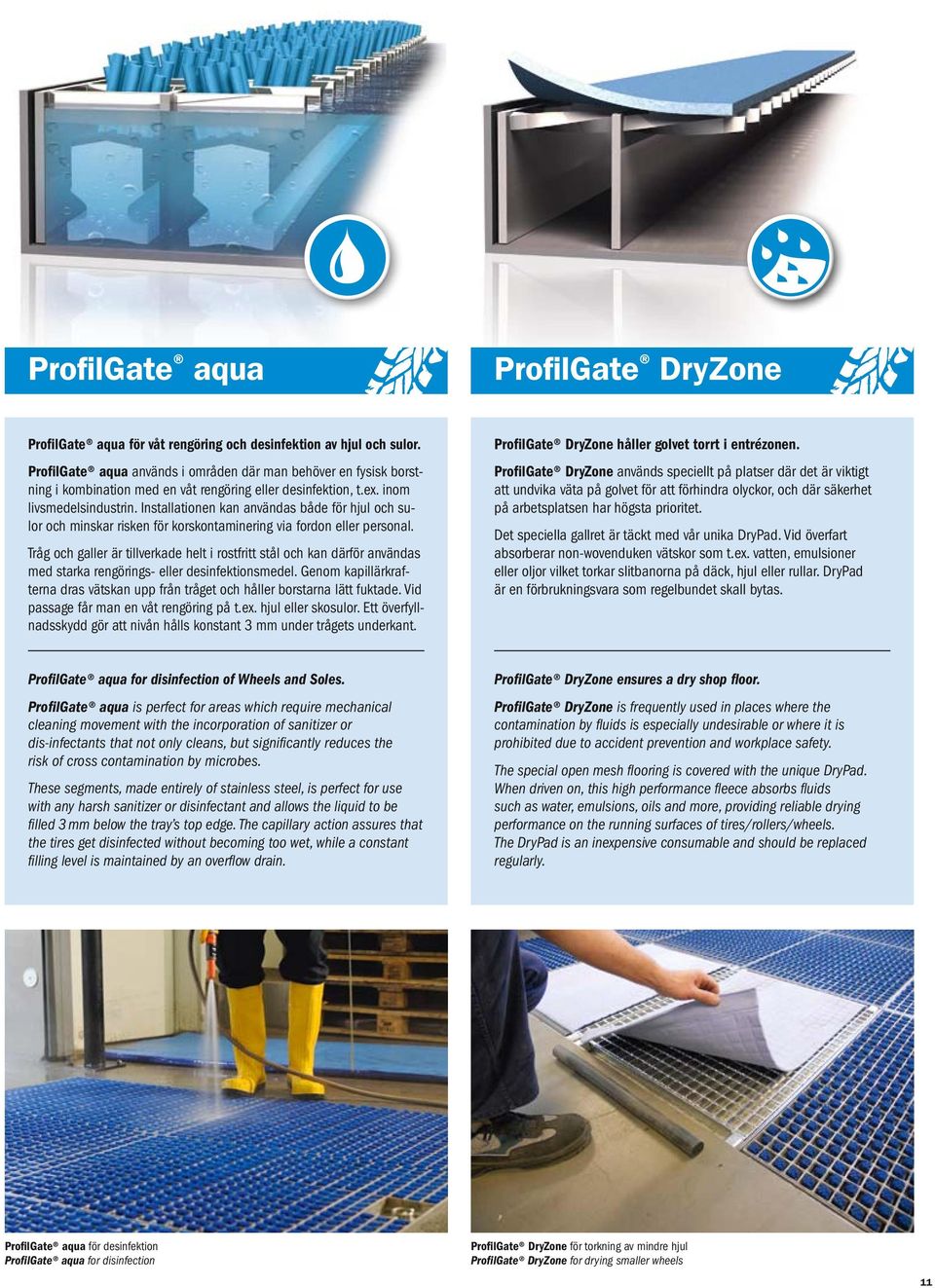

11 ProfilGate aqua ProfilGate DryZone ProfilGate aqua för våt rengöring och desinfektion av hjul och sulor. ProfilGate aqua används i områden där man behöver en fysisk borstning i kombination med en våt rengöring eller desinfektion, t.ex. inom livsmedelsindustrin. Installationen kan användas både för hjul och sulor och minskar risken för korskontaminering via fordon eller personal. Tråg och galler är tillverkade helt i rostfritt stål och kan därför användas med starka rengörings- eller desinfektionsmedel. Genom kapillärkrafterna dras vätskan upp från tråget och håller borstarna lätt fuktade. Vid passage får man en våt rengöring på t.ex. hjul eller skosulor. Ett överfyllnadsskydd gör att nivån hålls konstant 3 mm under trågets underkant. ProfilGate DryZone håller golvet torrt i entrézonen. ProfilGate DryZone används speciellt på platser där det är viktigt att undvika väta på golvet för att förhindra olyckor, och där säkerhet på arbetsplatsen har högsta prioritet. Det speciella gallret är täckt med vår unika DryPad. Vid överfart absorberar non-wovenduken vätskor som t.ex. vatten, emulsioner eller oljor vilket torkar slitbanorna på däck, hjul eller rullar. DryPad är en förbrukningsvara som regelbundet skall bytas. ProfilGate aqua for disinfection of Wheels and Soles. ProfilGate aqua is perfect for areas which require mechanical cleaning movement with the incorporation of sanitizer or dis-infectants that not only cleans, but significantly reduces the risk of cross contamination by microbes. These segments, made entirely of stainless steel, is perfect for use with any harsh sanitizer or disinfectant and allows the liquid to be filled 3 mm below the tray s top edge. The capillary action assures that the tires get disinfected without becoming too wet, while a constant filling level is maintained by an overflow drain. ProfilGate DryZone ensures a dry shop floor. ProfilGate DryZone is frequently used in places where the contamination by fluids is especially undesirable or where it is prohibited due to accident prevention and workplace safety. The special open mesh flooring is covered with the unique DryPad. When driven on, this high performance fleece absorbs fluids such as water, emulsions, oils and more, providing reliable drying performance on the running surfaces of tires/rollers/wheels. The DryPad is an inexpensive consumable and should be replaced regularly. ProfilGate aqua för desinfektion ProfilGate aqua for disinfection ProfilGate DryZone för torkning av mindre hjul ProfilGate DryZone for drying smaller wheels 11

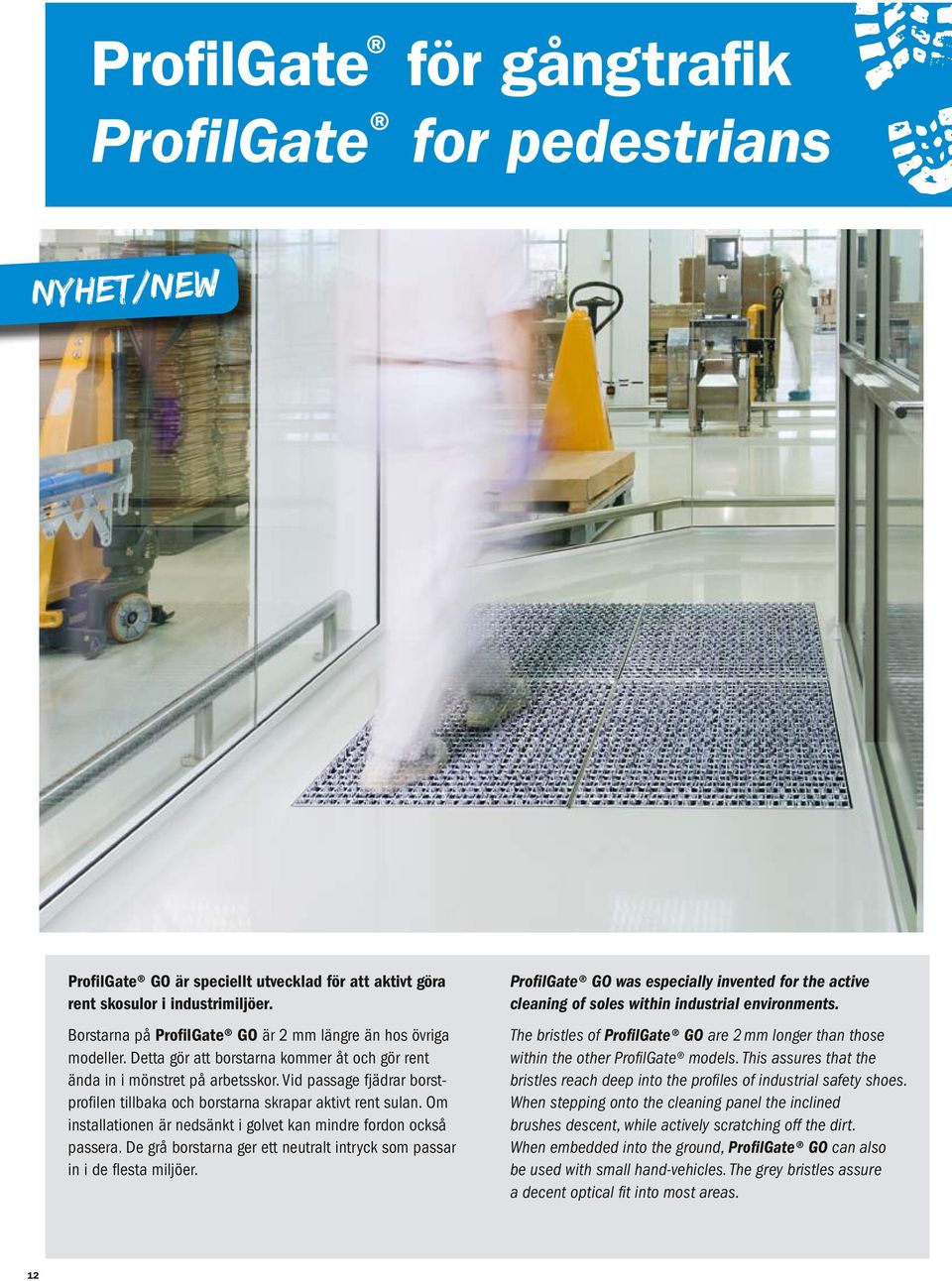

12 ProfilGate för gångtrafik ProfilGate for pedestrians Nyhet/NEW ProfilGate är speciellt utvecklad för att aktivt göra rent skosulor i industrimiljöer. Borstarna på ProfilGate är 2 mm längre än hos övriga modeller. Detta gör att borstarna kommer åt och gör rent ända in i mönstret på arbetsskor. Vid passage fjädrar borstprofilen tillbaka och borstarna skrapar aktivt rent sulan. Om installationen är nedsänkt i golvet kan mindre fordon också passera. De grå borstarna ger ett neutralt intryck som passar in i de flesta miljöer. ProfilGate was especially invented for the active cleaning of soles within industrial environments. The bristles of ProfilGate are 2 mm longer than those within the other ProfilGate models. This assures that the bristles reach deep into the profiles of industrial safety shoes. When stepping onto the cleaning panel the inclined brushes descent, while actively scratching off the dirt. When embedded into the ground, ProfilGate can also be used with small hand-vehicles. The grey bristles assure a decent optical fit into most areas. 12

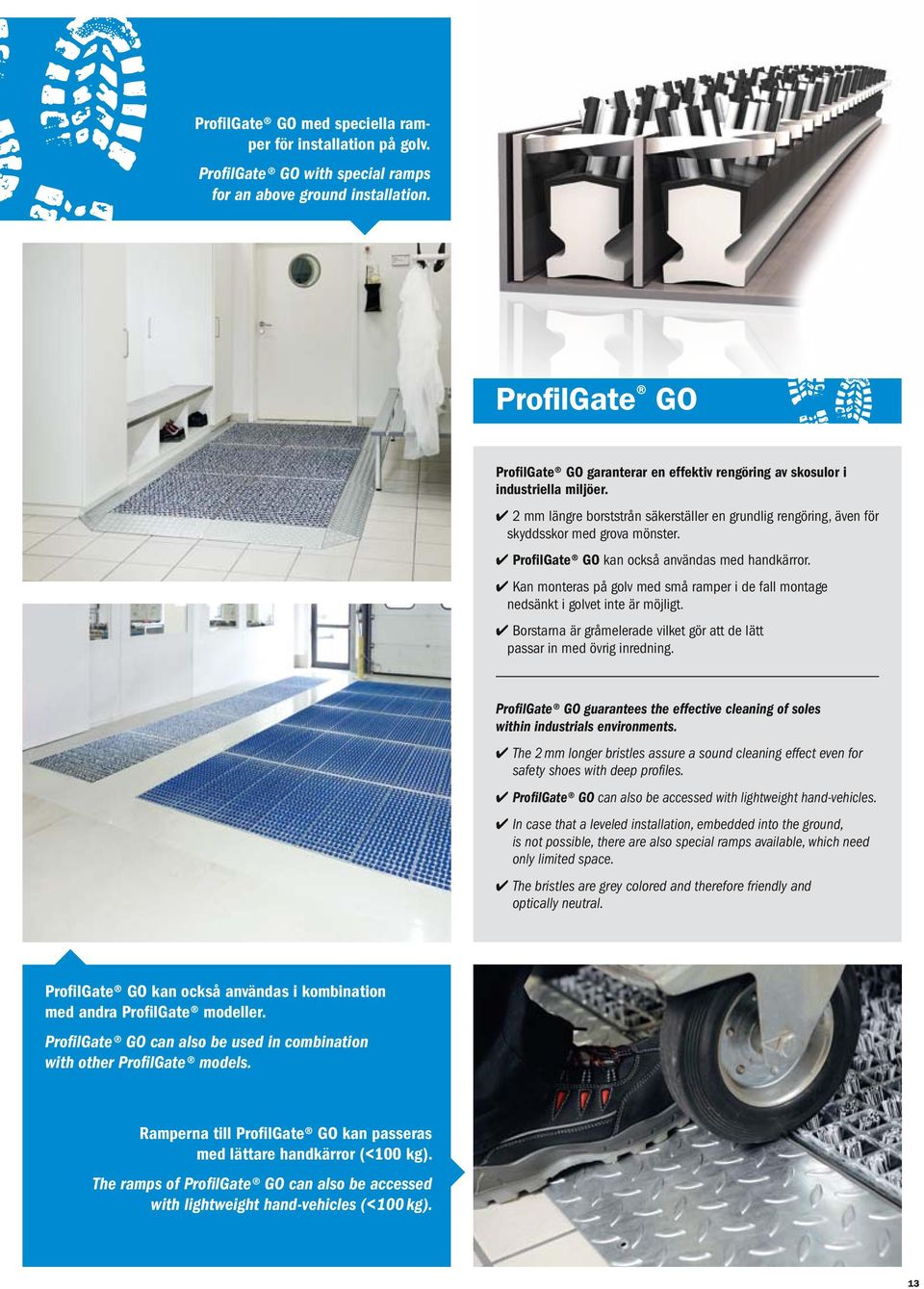

13 ProfilGate med speciella ramper för installation på golv. ProfilGate with special ramps for an above ground installation. ProfilGate ProfilGate garanterar en effektiv rengöring av skosulor i industriella miljöer. 2 mm längre borststrån säkerställer en grundlig rengöring, även för skyddsskor med grova mönster. ProfilGate kan också användas med handkärror. Kan monteras på golv med små ramper i de fall montage nedsänkt i golvet inte är möjligt. Borstarna är gråmelerade vilket gör att de lätt passar in med övrig inredning. ProfilGate guarantees the effective cleaning of soles within industrials environments. The 2 mm longer bristles assure a sound cleaning effect even for safety shoes with deep profiles. ProfilGate can also be accessed with lightweight hand-vehicles. In case that a leveled installation, embedded into the ground, is not possible, there are also special ramps available, which need only limited space. The bristles are grey colored and therefore friendly and optically neutral. ProfilGate kan också användas i kombination med andra ProfilGate modeller. ProfilGate can also be used in combination with other ProfilGate models. Ramperna till ProfilGate kan passeras med lättare handkärror (<100 kg). The ramps of ProfilGate can also be accessed with lightweight hand-vehicles (<100 kg). 13

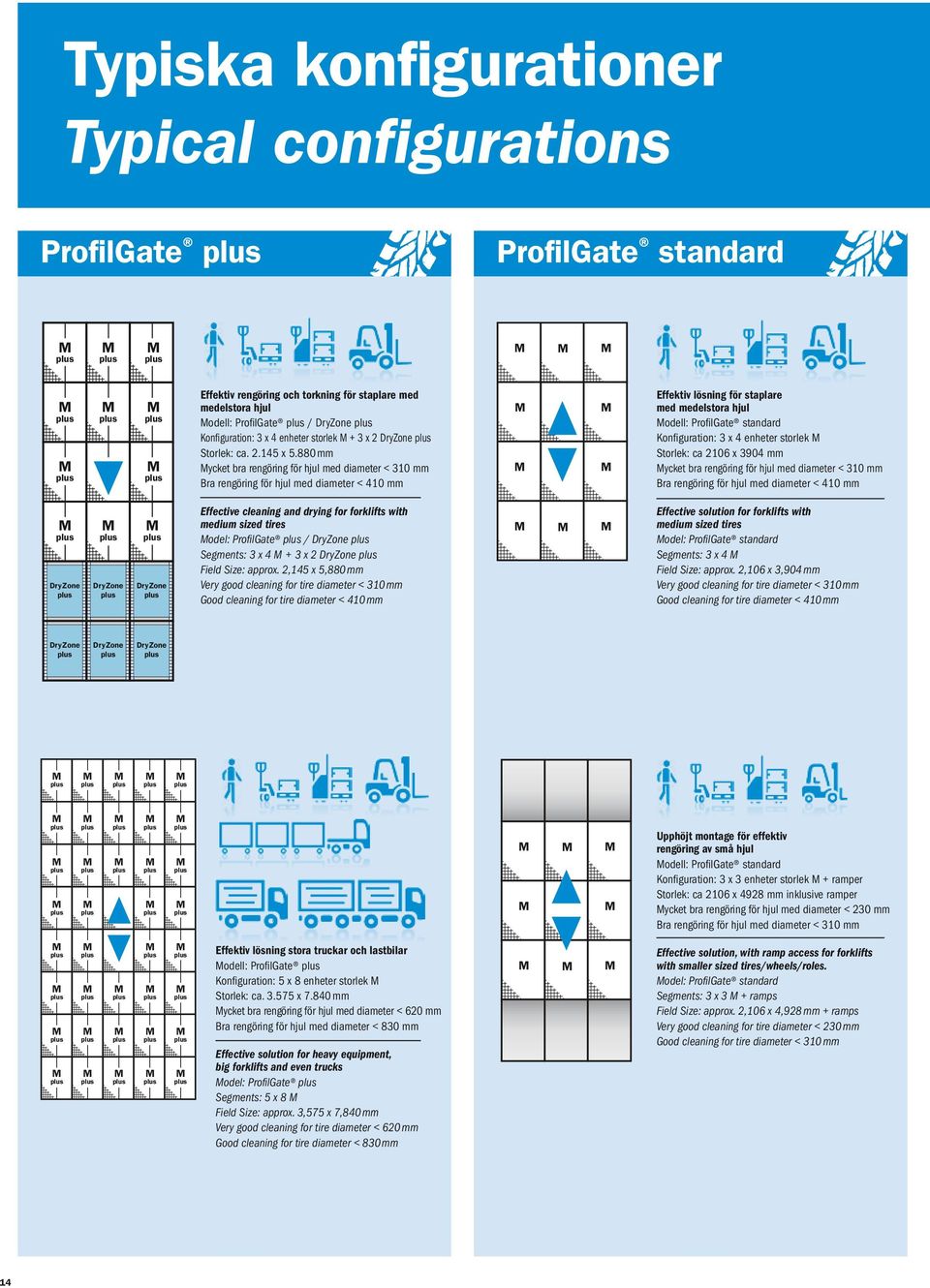

14 Typiska konfigurationer Typical configurations ProfilGate ProfilGate standard Effektiv rengöring och torkning för staplare med medelstora hjul odell: ProfilGate / DryZone Konfiguration: 3 x 4 enheter storlek + 3 x 2 DryZone Storlek: ca x 5.880mm ycket bra rengöring för hjul med diameter < 310 mm Bra rengöring för hjul med diameter < 410 mm Effektiv lösning för staplare med medelstora hjul odell: ProfilGate standard Konfiguration: 3 x 4 enheter storlek Storlek: ca 2106 x 3904 mm ycket bra rengöring för hjul med diameter < 310 mm Bra rengöring för hjul med diameter < 410 mm DryZone DryZone DryZone Effective cleaning and drying for forklifts with medium sized tires odel: ProfilGate / DryZone Segments: 3 x x 2 DryZone Field Size: approx. 2,145 x 5,880 mm Very good cleaning for tire diameter < 310mm Good cleaning for tire diameter < 410mm Effective solution for forklifts with medium sized tires odel: ProfilGate standard Segments: 3 x 4 Field Size: approx. 2,106 x 3,904 mm Very good cleaning for tire diameter < 310mm Good cleaning for tire diameter < 410mm DryZone DryZone DryZone Upphöjt montage för effektiv rengöring av små hjul odell: ProfilGate standard Konfiguration: 3 x 3 enheter storlek + ramper Storlek: ca 2106 x 4928 mm inklusive ramper ycket bra rengöring för hjul med diameter < 230 mm Bra rengöring för hjul med diameter < 310 mm Effektiv lösning stora truckar och lastbilar odell: ProfilGate Konfiguration: 5 x 8 enheter storlek Storlek: ca x mm ycket bra rengöring för hjul med diameter < 620 mm Bra rengöring för hjul med diameter < 830 mm Effective solution for heavy equipment, big forklifts and even trucks odel: ProfilGate Segments: 5 x 8 Field Size: approx. 3,575 x 7,840 mm Very good cleaning for tire diameter < 620 mm Good cleaning for tire diameter < 830mm Effective solution, with ramp access for forklifts with smaller sized tires/wheels/roles. odel: ProfilGate standard Segments: 3 x 3 + ramps Field Size: approx. 2,106 x 4,928 mm + ramps Very good cleaning for tire diameter < 230 mm Good cleaning for tire diameter < 310 mm 14

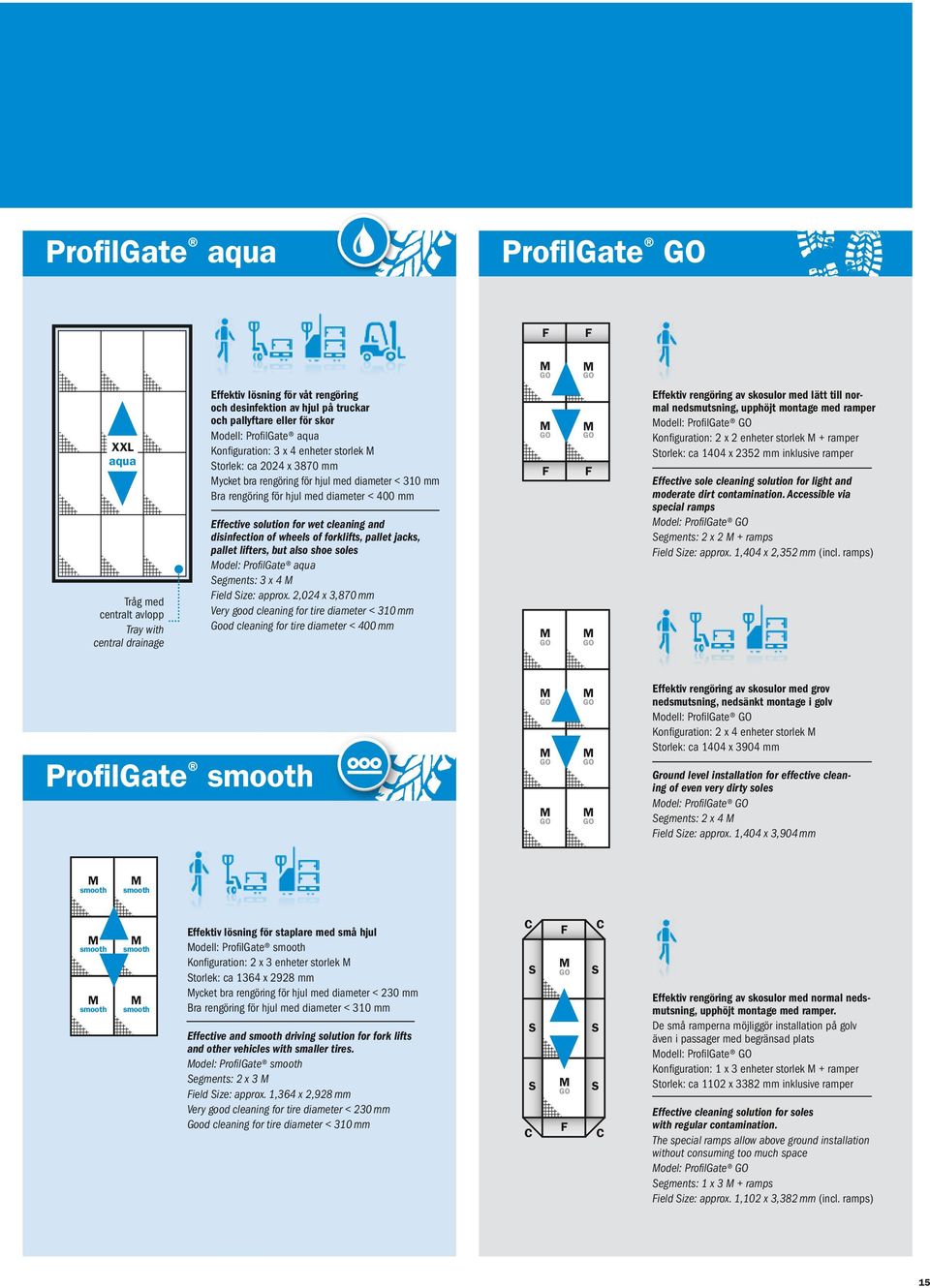

15 ProfilGate aqua ProfilGate F F XXL aqua Tråg med centralt avlopp Tray with central drainage Effektiv lösning för våt rengöring och desinfektion av hjul på truckar och pallyftare eller för skor odell: ProfilGate aqua Konfiguration: 3 x 4 enheter storlek Storlek: ca 2024 x 3870 mm ycket bra rengöring för hjul med diameter < 310 mm Bra rengöring för hjul med diameter < 400 mm Effective solution for wet cleaning and disinfection of wheels of forklifts, pallet jacks, pallet lifters, but also shoe soles odel: ProfilGate aqua Segments: 3 x 4 Field Size: approx. 2,024 x 3,870 mm Very good cleaning for tire diameter < 310 mm Good cleaning for tire diameter < 400 mm F F Effektiv rengöring av skosulor med lätt till normal nedsmutsning, upphöjt montage med ramper odell: ProfilGate Konfiguration: 2 x 2 enheter storlek + ramper Storlek: ca 1404 x 2352 mm inklusive ramper Effective sole cleaning solution for light and moderate dirt contamination. Accessible via special ramps odel: ProfilGate Segments: 2 x 2 + ramps Field Size: approx. 1,404 x 2,352 mm (incl. ramps) ProfilGate smooth Effektiv rengöring av skosulor med grov nedsmutsning, nedsänkt montage i golv odell: ProfilGate Konfiguration: 2 x 4 enheter storlek Storlek: ca 1404 x 3904 mm Ground level installation for effective cleaning of even very dirty soles odel: ProfilGate Segments: 2 x 4 Field Size: approx. 1,404 x 3,904 mm smooth smooth smooth smooth smooth smooth Effektiv lösning för staplare med små hjul odell: ProfilGate smooth Konfiguration: 2 x 3 enheter storlek Storlek: ca 1364 x 2928 mm ycket bra rengöring för hjul med diameter < 230 mm Bra rengöring för hjul med diameter < 310 mm Effective and smooth driving solution for fork lifts and other vehicles with smaller tires. odel: ProfilGate smooth Segments: 2 x 3 Field Size: approx. 1,364 x 2,928 mm Very good cleaning for tire diameter < 230 mm Good cleaning for tire diameter < 310 mm C S S S C F F C S S S C Effektiv rengöring av skosulor med normal nedsmutsning, upphöjt montage med ramper. De små ramperna möjliggör installation på golv även i passager med begränsad plats odell: ProfilGate Konfiguration: 1 x 3 enheter storlek + ramper Storlek: ca 1102 x 3382 mm inklusive ramper Effective cleaning solution for soles with regular contamination. The special ramps allow above ground installation without consuming too much space odel: ProfilGate Segments: 1 x 3 + ramps Field Size: approx. 1,102 x 3,382 mm (incl. ramps) 15

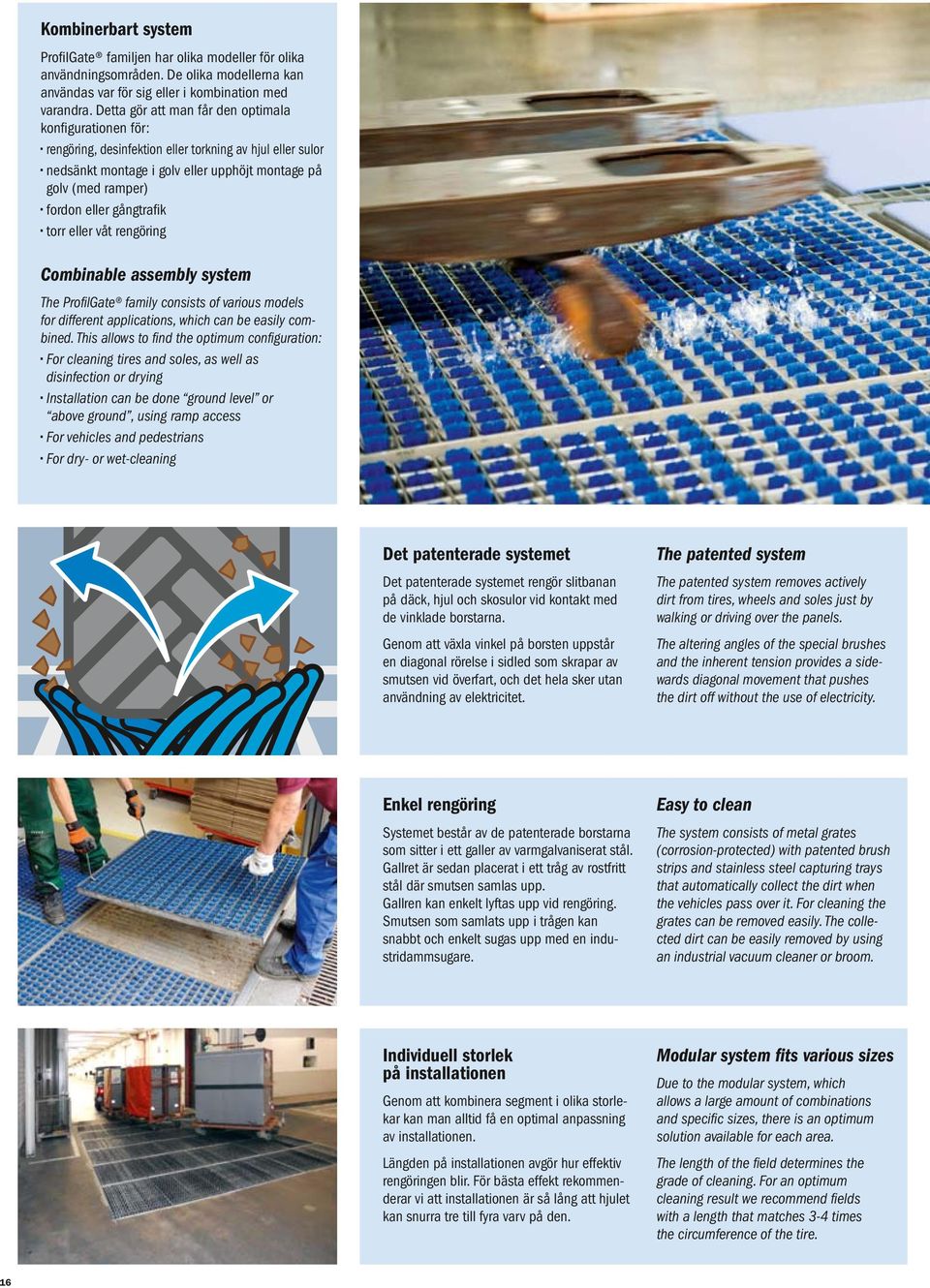

16 Kombinerbart system ProfilGate familjen har olika modeller för olika användningsområden. De olika modellerna kan användas var för sig eller i kombination med varandra. Detta gör att man får den optimala konfigurationen för: rengöring, desinfektion eller torkning av hjul eller sulor nedsänkt montage i golv eller upphöjt montage på golv (med ramper) fordon eller gångtrafik torr eller våt rengöring Combinable assembly system The ProfilGate family consists of various models for different applications, which can be easily combined. This allows to find the optimum configuration: For cleaning tires and soles, as well as disinfection or drying Installation can be done ground level or above ground, using ramp access For vehicles and pedestrians For dry- or wet-cleaning Det patenterade systemet Det patenterade systemet rengör slitbanan på däck, hjul och skosulor vid kontakt med de vinklade borstarna. Genom att växla vinkel på borsten uppstår en diagonal rörelse i sidled som skrapar av smutsen vid överfart, och det hela sker utan användning av elektricitet. The patented system The patented system removes actively dirt from tires, wheels and soles just by walking or driving over the panels. The altering angles of the special brushes and the inherent tension provides a sidewards diagonal movement that pushes the dirt off without the use of electricity. Enkel rengöring Systemet består av de patenterade borstarna som sitter i ett galler av varmgalvaniserat stål. Gallret är sedan placerat i ett tråg av rostfritt stål där smutsen samlas upp. Gallren kan enkelt lyftas upp vid rengöring. Smutsen som samlats upp i trågen kan snabbt och enkelt sugas upp med en industridammsugare. Easy to clean The system consists of metal grates (corrosion-protected) with patented brush strips and stainless steel capturing trays that automatically collect the dirt when the vehicles pass over it. For cleaning the grates can be removed easily. The collected dirt can be easily removed by using an industrial vacuum cleaner or broom. Individuell storlek på installationen Genom att kombinera segment i olika storlekar kan man alltid få en optimal anpassning av installationen. Längden på installationen avgör hur effektiv rengöringen blir. För bästa effekt rekommenderar vi att installationen är så lång att hjulet kan snurra tre till fyra varv på den. odular system fits various sizes Due to the modular system, which allows a large amount of combinations and specific sizes, there is an optimum solution available for each area. The length of the field determines the grade of cleaning. For an optimum cleaning result we recommend fields with a length that matches 3-4 times the circumference of the tire. 16

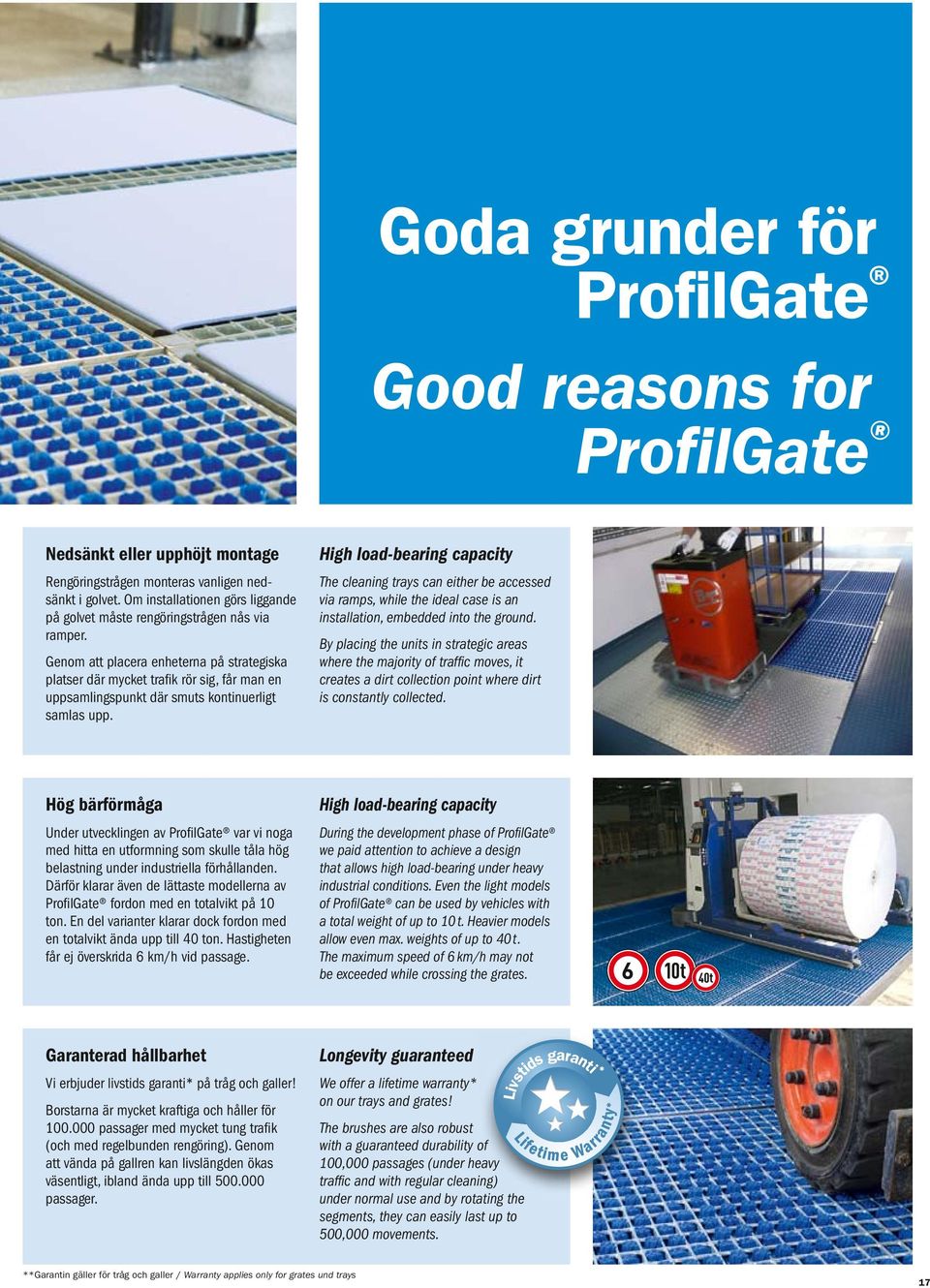

17 Goda grunder för ProfilGate Good reasons for ProfilGate Nedsänkt eller upphöjt montage Rengöringstrågen monteras vanligen nedsänkt i golvet. Om installationen görs liggande på golvet måste rengöringstrågen nås via ramper. Genom att placera enheterna på strategiska platser där mycket trafik rör sig, får man en uppsamlingspunkt där smuts kontinuerligt samlas upp. High load-bearing capacity The cleaning trays can either be accessed via ramps, while the ideal case is an installation, embedded into the ground. By placing the units in strategic areas where the majority of traffic moves, it creates a dirt collection point where dirt is constantly collected. Hög bärförmåga Under utvecklingen av ProfilGate var vi noga med hitta en utformning som skulle tåla hög belastning under industriella förhållanden. Därför klarar även de lättaste modellerna av ProfilGate fordon med en totalvikt på 10 ton. En del varianter klarar dock fordon med en totalvikt ända upp till 40 ton. Hastigheten får ej överskrida 6 km/h vid passage. High load-bearing capacity During the development phase of ProfilGate we paid attention to achieve a design that allows high load-bearing under heavy industrial conditions. Even the light models of ProfilGate can be used by vehicles with a total weight of up to 10t. Heavier models allow even max. weights of up to 40t. The maximum speed of 6 km/h may not be exceeded while crossing the grates. Garanterad hållbarhet Vi erbjuder livstids garanti* på tråg och galler! Borstarna är mycket kraftiga och håller för passager med mycket tung trafik (och med regelbunden rengöring). Genom att vända på gallren kan livslängden ökas väsentligt, ibland ända upp till passager. Longevity guaranteed We offer a lifetime warranty* on our trays and grates! The brushes are also robust with a guaranteed durability of 100,000 passages (under heavy traffic and with regular cleaning) under normal use and by rotating the segments, they can easily last up to 500,000 movements. Livstids garanti **Garantin gäller för tråg och galler / Warranty applies only for grates und trays 17

18 Tekniska specifikationer / Technical specifications odell Format Bredd Längd Höjd Vikt galler juk överfart Högsta tillåtna totalvikt Halkskydd odel Format Width Length Height Weight grate(s) Smooth running Permissible total weight Anti-slip property ProfilGate 715 mm 980mm 65mm 2 x 30kg 40t R12 DryZone 715mm 980mm 65mm 2 x 22kg 40t ProfilGate standard 702mm 976mm 45 mm 44 kg 20t R12 DryZone standard 702mm 976mm 45mm 30kg 20t Ramp/ramp - 702mm 1.000mm 45mm 28 kg 20t ProfilGate smooth 682mm 976mm 45mm 41kg 10 t R11 DryZone smooth 682mm 976mm 45mm 31kg 10t L 1.352mm mm 45mm 4 x 41kg 10t ProfilGate aqua XL 2.024mm mm 45mm 6 x 41 kg 10 t R11 XXL 2.024mm 3.870mm 45mm 12 x 41 kg 10t DryZone aqua L mm 976mm 45mm 2x31kg 10t XL/XXL 2.024mm 976mm 45mm 3 x31kg 10t ProfilGate! 702 mm 976mm 45mm 42kg 20 t R12 Ramp/ramp S* - ca. 200 mm 976 mm 45mm ca. 6,6kg 0,1t Ramp/ramp F* - ca. 200 mm 702 mm 45mm ca. 4,9kg 0,1t Ramp/ ramp C* - ca. 200 mm 200 mm 45mm ca. 1,2kg 0,1t * se även konfigurationer (sida 15) / see also configurations (page 15) Halkskydd ProfilGate har testats enligt vidstående normer och klassificerats som halkskyddad golvbeläggning lämplig för driftsmiljöer. Anti-slip property Several friction evaluation methods proved that our ProfilGate models showed low slipping risk and must be evaluated as anti-slip and as floor coverings suitable for operation. DIN EN ISO DIN DIN Livsmedelssäkerhet Food safety Vår högkvalitativa ProfilGate borste uppfyller kraven enligt Food and Drug Administration (FDA) som anger kraven för plastmaterial i kontakt med livsmedel. Our high-quality ProfilGate brushes are in compliance with the FDA, which regulates the contact of plastic materials with food. Behöver du mer information? You need more information? På vår hemsida hittar du mer information om: modeller och användningsområden användbara tillbehör referenser och bilder på installationer videor exempel på fler konfigurationer On the website you will find more information on: models and suitabilities useful accessories references and practical applications videos more configurations 18

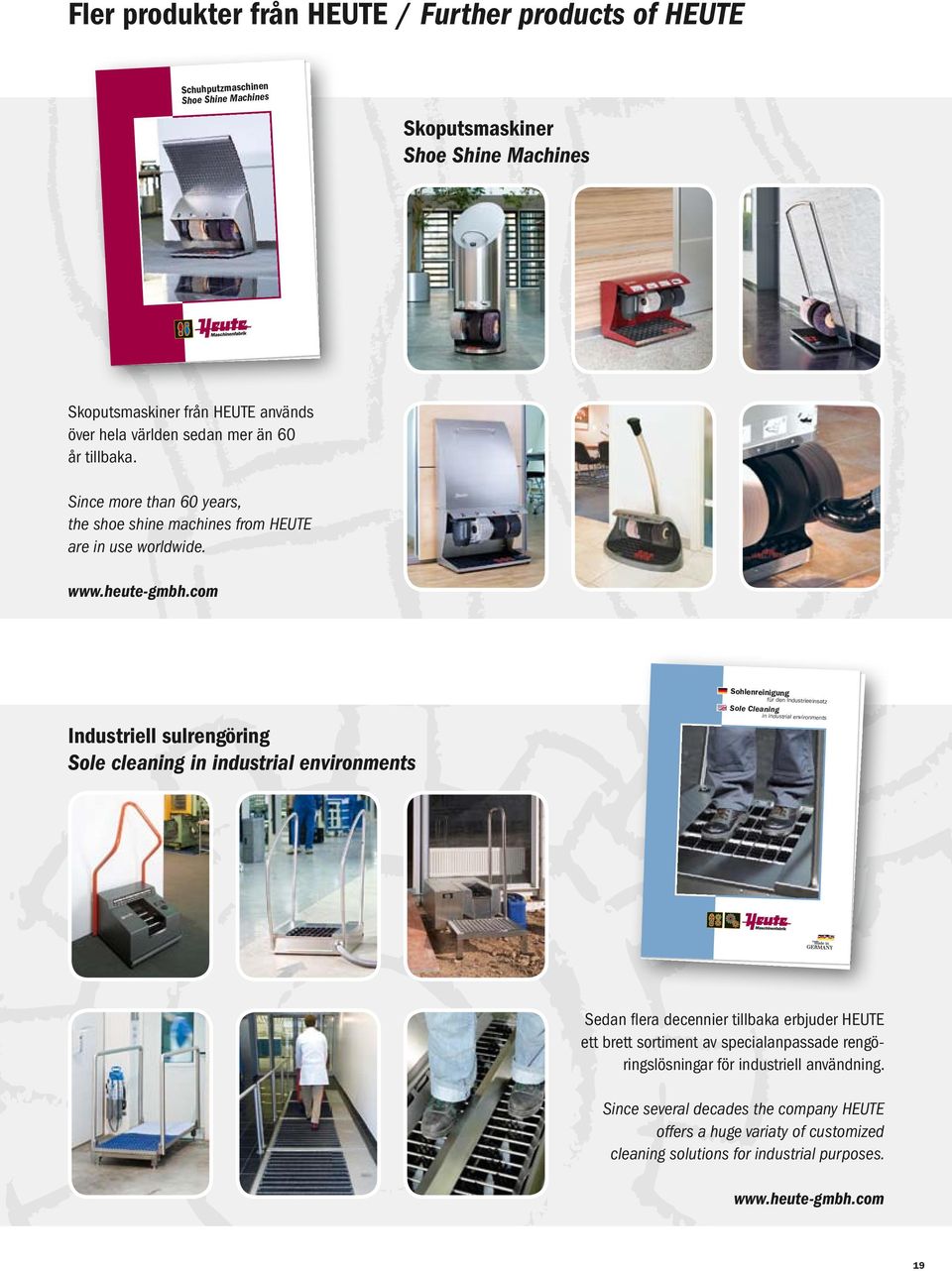

19 Fler produkter från HEUTE / Further products of HEUTE Schuhputzmaschinen Shoe Shine achines Skoputsmaskiner Shoe Shine achines Skoputsmaskiner från HEUTE används över hela världen sedan mer än 60 år tillbaka. Since more than 60 years, the shoe shine machines from HEUTE are in use worldwide. Industriell sulrengöring Sole cleaning in industrial environments Sohlenreinigung Sole Cleaning für den Industrieeinsatz in industrial environments Sedan fl era decennier tillbaka erbjuder HEUTE ett brett sortiment av specialanpassade rengöringslösningar för industriell användning. Since several decades the company HEUTE offers a huge variaty of customized cleaning solutions for industrial purposes. 19

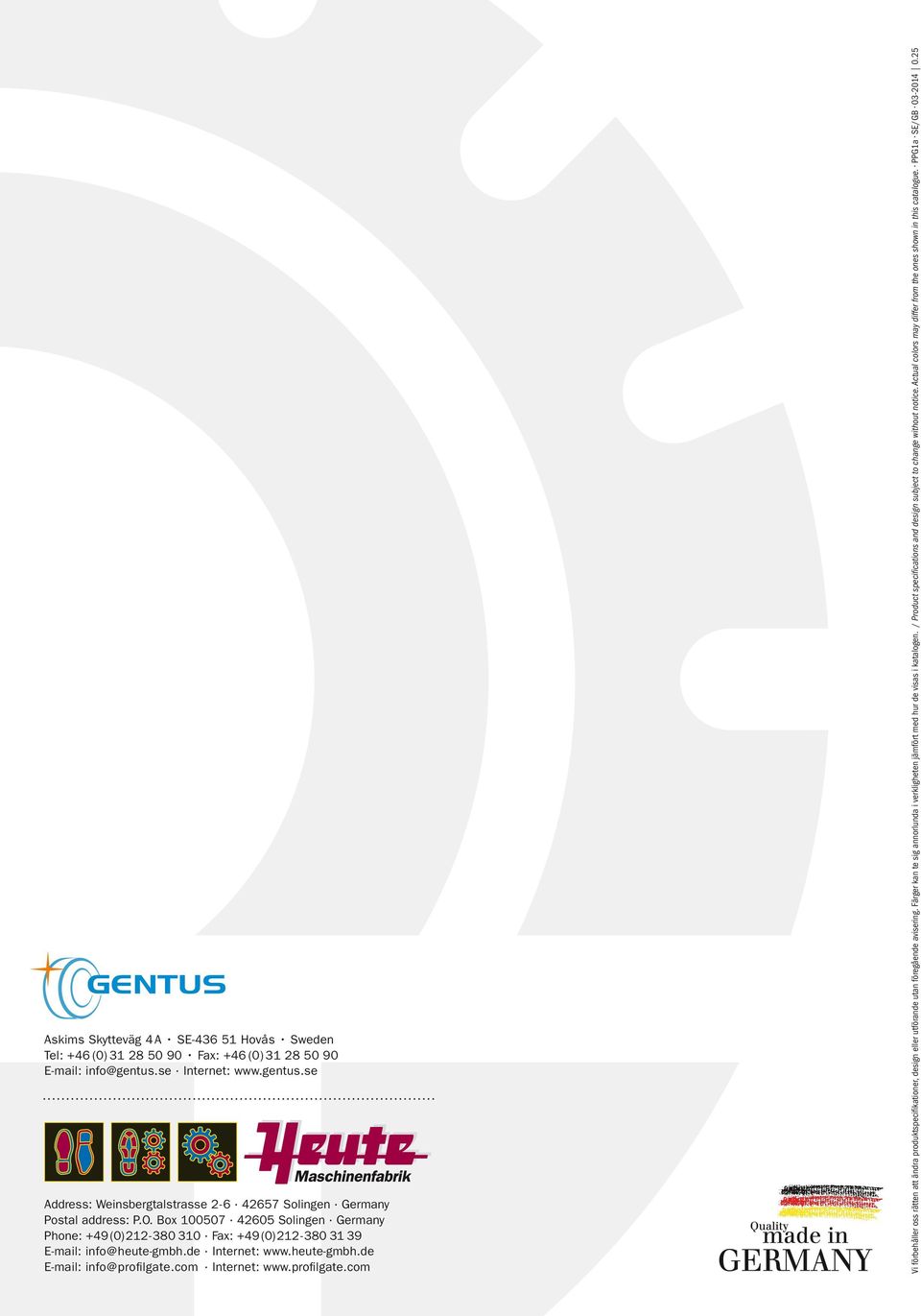

20 Askims Skytteväg 4 A SE Hovås Sweden Tel: +46 (0) Fax: +46 (0) info@gentus.se Internet: Address: Weinsbergtalstrasse Solingen Germany Postal address: P.O. Box Solingen Germany Phone: +49(0) Fax: +49(0) info@heute-gmbh.de Internet: info@profilgate.com Internet: Vi förbehåller oss rätten att ändra produktspecifikationer, design eller utförande utan föregående avisering. Färger kan te sig annorlunda i verkligheten jämfört med hur de visas i katalogen. / Product specifications and design subject to change without notice. Actual colors may differ from the ones shown in this catalogue. PPG1a SE/GB
