1 Support Pro Universala positioneringsstöd 2019

2 Vi har tillverkat Supportserien sedan början av 90-talet, vilket har gett oss stor kunskap kring positioneringsproblematik. Vi är mycket stolta att kunna erbjuda en ny fräsch uppdaterard Support-serie! Uppdateringen gäller bl a. ny design, fler modeller och varianter. Bröstselar Vi har två olika typer av bröstselar, H-sele och Sternumstöd, för att ge postural kontroll. Höftbälten Vi erbjuder olika typer av höftbälten för att möta brukarens behov. Vi har bälten med 2 eller 4 infästningspunkter. Vristhållare Ett bra sätt för att positionera fötterna. Monteras enkelt på fotplattan. Fotrem Ett enkelt sätt att positionera fötterna, monteras i fotplattan. Finns med och utan polstring. Armbindel För att positionera armarna och förhindra översträck. Armbindeln monteras diagonalt för bästa effekt. Handmanschett Handmanschetten kan användas då svårighet finns att hålla kvar händerna på styre/körhandtag. Finns endast i Exklusiv. Tvättbara i 60 Samtliga våra selar och bälten kan tvättas i 60. Samtliga material är vatten- och smutsavvisande. Rekommenderas att tvätta i tvättpåse. 2

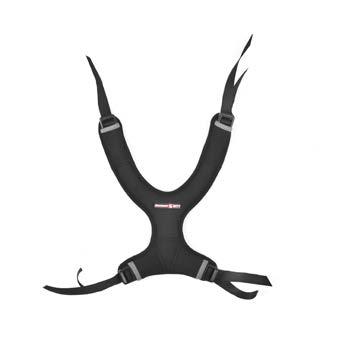

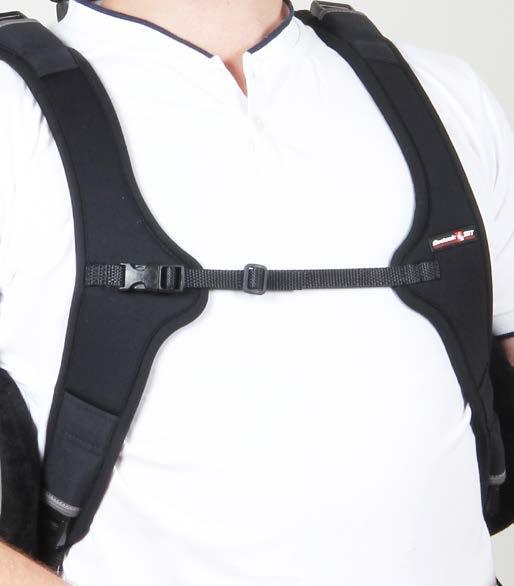

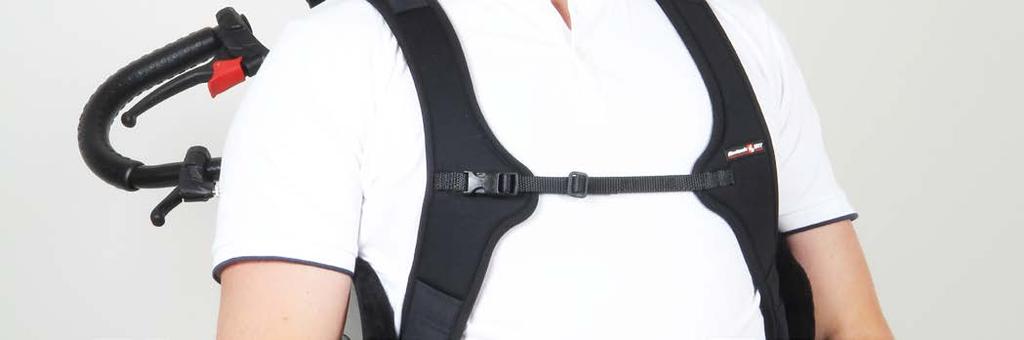

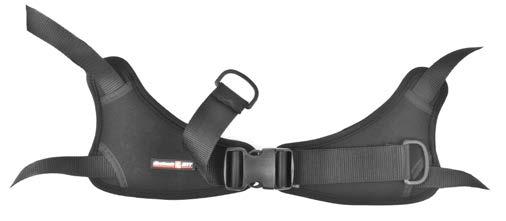

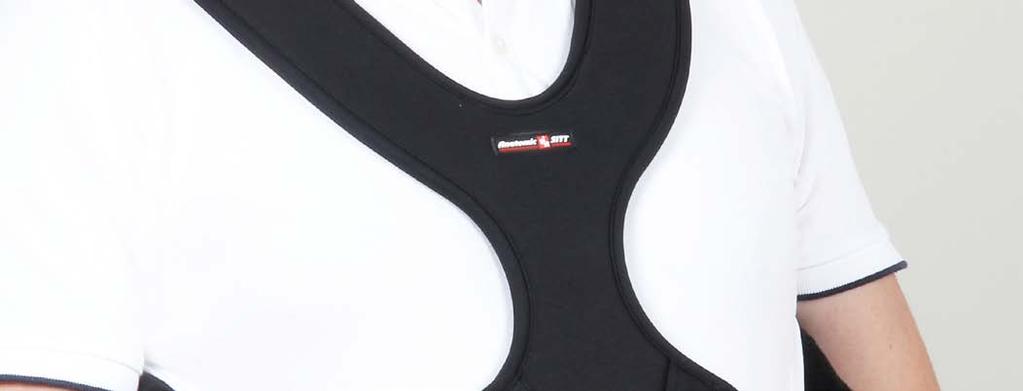

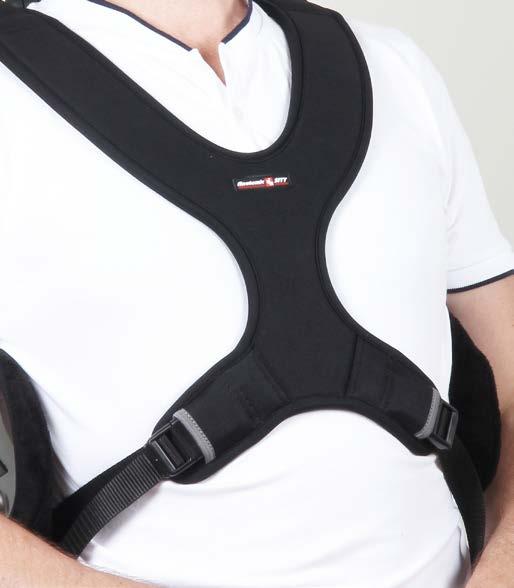

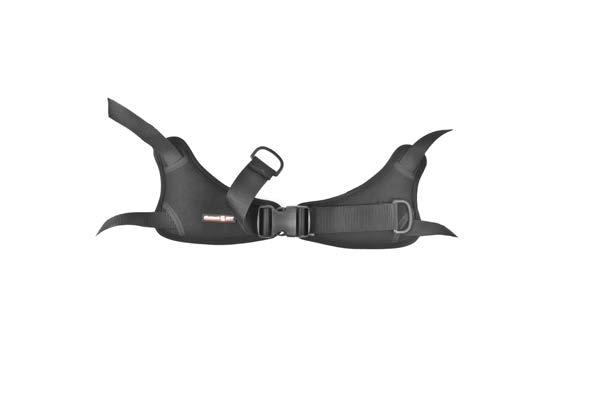

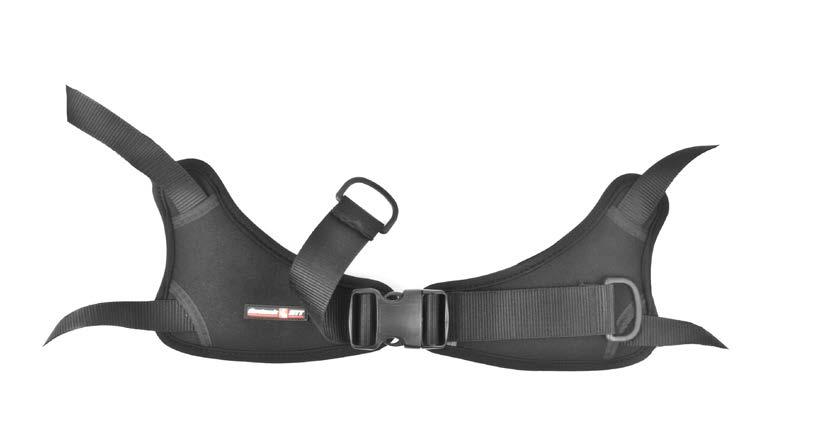

3 Bröstselar - för ökad postural kontroll H-SELE STERNUM- STÖD H-selen ger stöd till både axelparti och bål. Den används vid rotation och passar användare som behöver bra uppsträckning av bål och axlar. Passar även bra till användare med tex. peg/knapp. Vårt sternumstöd är designat för att ge ett behagligt stöd för bålen och ett koncentrerat stöd över sternum. Speciellt framtaget för brukare som faller framåt med bålen. Val av bröstsele Vi erbjuder två olika typer av bröstselar. Bröstselarna finns i fyra olika storlekar och passar barn till vuxen. Det som skiljer de olika selarna åt är fästfunktion, plösstorlek och plösformer. För att välja rätt storlek till respektive användare mäter du från axel till axel. Dessa mått är tagna efter den generella användaren. Axelbredd på cm väljer du storlek S Axelbredd på cm väljer du storlek S Axelbredd på cm väljer du storlek M Axelbredd på cm väljer du storlek L Tänk på! Bröstselar ska kombineras med höftbälte. Dragriktningen för de övre fästpunkterna bör vara något över axelpartiet för att förhindra att axeln trycks nedåt. Vid behov finns olika förhöjningsstag att köpa som tillbehör. Vi har två olika material att välja mellan när det kommer till plösmaterial. Exklusiv är i skinnliknande material som är lätt att torka av. Pro är i ett neopreneliknande material med stretch. NYHETER SELAR 2017! H-sele S har fått uppdaterad design - förlängd och smalare. Exklusiv Pro Samtliga selar har stoppknut på infästningsbanden. 3

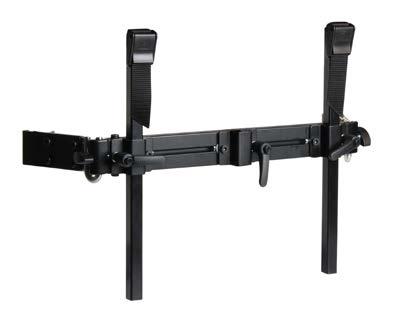

4 Övriga monteringsalternativ För montering av bröstselar har vi tagit fram tre olika universala monteringssatser. I dessa ingår fästen passande 25 alternativt 40 mm band. Till selar Art nr Fäste - förhöjningsstag, justerbar (ingår i och ) Art nr Förhöjningsstag justerbara, till 25 mm band, klämfäste Art nr Förhöjningsstag justerbara, till 25 mm band, 60 mm infästning Art nr Övre beslag sele Universal 15x15 Art nr Övre monteringsbeslag, lång (för montering på Delfi Pro/Sharky Pro) Art nr 3715 Förhöjningsstag till 25 mm band, fast rygg (för Sternumstöd, Sternumväst och H-sele) Art nr Förhöjningsstag justerbara, till 25 mm band, fast rygg Selar och bälten finns även i blått! 4

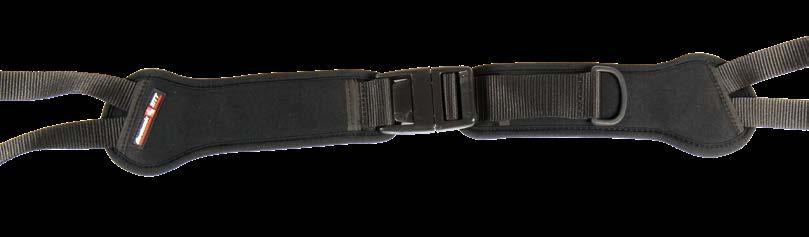

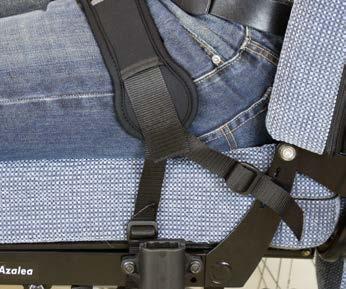

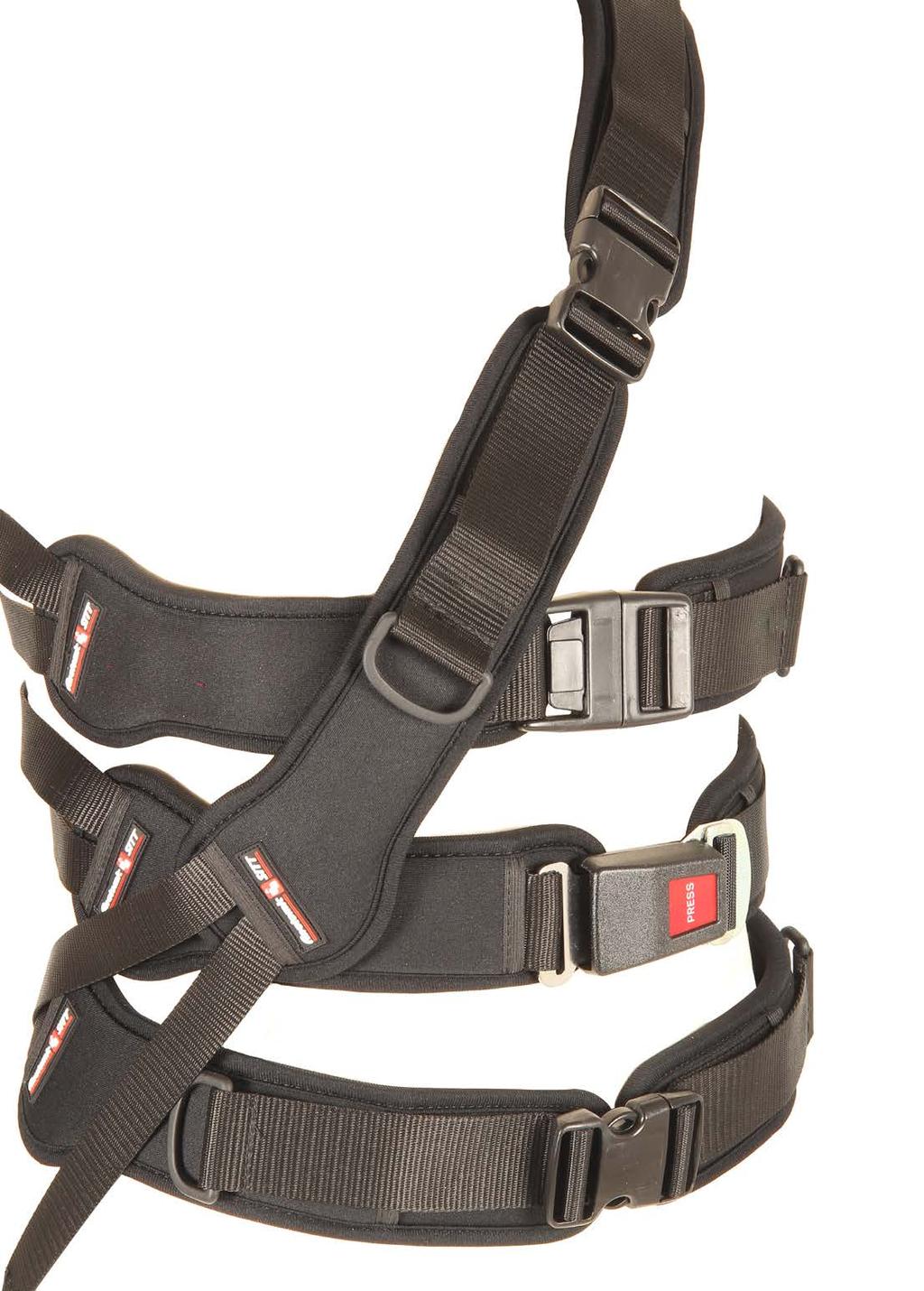

5 Höftbälten - för positionering av bäckenet Ett höftbälte kan vara minst lika viktigt som en tryckavlastande sittdyna. Vår bältesserie används för att fixera bäckenet i rätt position, samt motverka skjuvning och därmed onödigt högt tryck på svanskota och sittbensknölar. För mer info se vår monteringsguide! Sittbelt med 2 infästningspunkter (Comfort). - Enkelt höftbälte, används till traditionella rullstolar. - Bältena finns med fast eller justerbar plös. - Finns i material: soft. Sittbelt med 4 infästningspunkter. - Passar alla typer av användare och ger mycket positionering och motverkar skjuveffekt. - Används ofta i sitsar/sittsystem samt mer avancerade rullstolar. - Bältena finns med fast eller justerbar plös. - Finns i två olika material: soft eller exklusiv. Antirotationsbälte - Ger mycket positionering och motverkar skjuveffekt och rotation av bäckenet. - Används ofta i sitsar/sittsystem. - Finns i material: soft och med gel. Samtliga bälten finns med olika spännen och dragriktningar/åtdrag för att tillgodose användarens behov. Selar och bälten finns även i blått! Bilden visar: Sittbelt Comfort Pro stl. L, DWSR40 (dubbeldrag) Sittbelt med 2 infästningspunkter (Comfort) Bilden visar: Sittbelt Pro fast stl. L, 740 (enkeldrag) Antirotationsbälte Sittbelt med 4 infästningspunkter Nu även med Gel Antirotationsbälte Bilden visar: Antirotationsbälte stl. M, DWSR (dubbeldrag) Varje bälte levereras med skruvkit och med plastspännen (tri-glidespännen). För alternativ montering finns även univeralfästen (se sid. 7). 5

6 Val av bälte Att välja rätt storlek Vi har olika storlekar på våra höftbälten. Det som skiljer våra bälten åt är bandbredd, plösstorlek och bandlängd. För att välja rätt storlek till respektive användare mäter du höfbredden. Sittbelt storlek S består av ett 25 mm brett band och en plöslängd på 150 mm. Sittbelt storlek S plus består av ett 25 mm brett band och en plöslängd på 200 mm. Sittbelt storlek M består av ett 40 mm brett band och en plöslängd på 200 mm. Sittbelt storlek L består av ett 40 mm brett band och en plöslängd på 250 mm. Sittbelt storlek L består av ett 40 mm brett band och en plöslängd på 300 mm. NYHETER HÖFTBÄLTEN 2017! Uppdaterad design - Snyggare och modernare! Nytt material på band - kraftigare som låser bättre i våra spännen. Storlek L får en längre plös Storlek L tillkommer Ny serie med fasta plösar Antirotationsbälte med gel REKOMENDATIONSTABELL Höftbredd mellan cm: Sittbelt storlek S Höftbredd mellan cm: Sittbelt storlek S plus Höftbredd mellan cm: Sittbelt storlek M Höftbredd mellan cm: Sittbelt storlek L Höftbredd mellan cm: Sittbelt storlek L Bälten finns med olika spännen och dragriktningar/åtdrag. Enkeldrag (en från mitten) Dubbeldrag (två från mitten) Val av spänne SPÄNNE MATERIAL ÅTDRAG/DRAGHAND ÖPPNING SÄKERHETSKÅPA Plast Metall Enkel Dubbel 1. DWSR S Billås 7. Flygplansspänne 8. Chromeline / 325 Knapp på sidorna Knapp på mitten Knapp på sidan Knapp på mitten Knapp på mitten Knapp på mitten Tvåfingergrepp Knapp på mitten Tvåfingergrepp / Spänne DWSR25/DWSR40 Dubbeldrag Spänne 742 Dubbeldrag Spänne S40 Starkare än 742, knapp på sidan Spänne 725 Enkeldrag till 25 mm band Spänne 740 Fixlås Billås, spänne Kraftigt spänne i metall Flygplansspänne Kraftigt spänne i metall Chromelinespänne Smidigt spänne i metall / Spänne 340 / 325 Kraftigt spänne i plast Säkerhetskåpa Cromeline 6

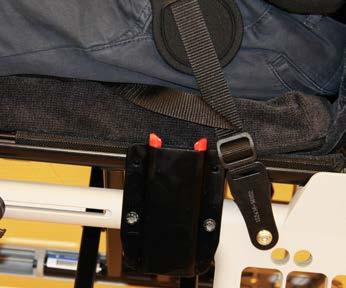

7 Övriga infästningsalternativ För montering av höftbälten har vi nu tagit fram olika monteringskit. I dessa ingår universala bleck passande 25 alternativt 40 mm band och rörklämma passande 19, 22 alternativt 25 mm rör. Med rörklämman skapar man lämplig infästningspunkt utan att behöva borra i underredet. Till bälten Art nr Universalfäste höftbälten 25 mm, M6 (4 st) Art nr Universalfäste höftbälten 25 mm, M8 (4 st) Art nr Universalfäste höftbälten 25 mm, M6 (2 st) Art nr Universalfäste höftbälten 25 mm, M8 (2 st) Art nr 386 Universalfäste höftbälten 40 mm, M8 (2 st) Art nr 387 Universalfäste höftbälten 40 mm, M6 (2 st) Art nr Support fäste - 25 mm (2 st) (ingående klämma passar 19, 22 och 25 mm rör) Art nr Support fäste - 25 mm (4 st) (ingående klämma passar 19, 22 och 25 mm rör) Art nr Support fäste - 40 mm (2 st) (ingående klämma passar 19, 22 och 25 mm rör) Monteringsex: Azalea Invacare Monteringsex: Cross 5 Etac För mer info se vår monteringsguide! Standardinfästning Vid montering av höftbälten används vanligtvis tri-glidespännet som ingår i höftbältena. Se monteringsanvisningar på Sittbelt med fyra infästningspunkter För montering på Azalea (Invacare) Tvåpunktsbälte monterat på Cross 5 med universialfäste höftbälte M8. Art Fmk - Fäste mellan körhandtag FMK (fäste mellan körhandtag) är en universal monteringssats för att underlätta montering av bålsele och huvudstöd. Monteras runt rullstolens körhandtag eller ryggrör. Används även för att få rätt dragriktning för positioneringsstöden. FMK finns i 3 olika storlekar. Storlek 1 täcker ett spann på cm, storlek 2 täcker ett spann på cm och storlek 3 täcker ett spann på cm. Passar till olika rörtjocklekarna 20, 22 och 25 mm. Se separat broschyr Förhöjningsstag att använda tillsammans med FMK finns för både 25 mm och 40 mm band. Fäste för huvudstödet ingår naturligtvis som standard. 7

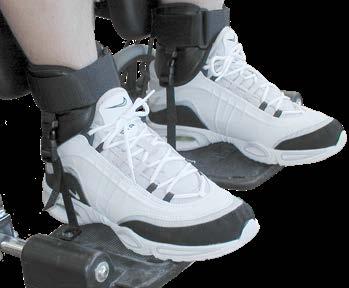

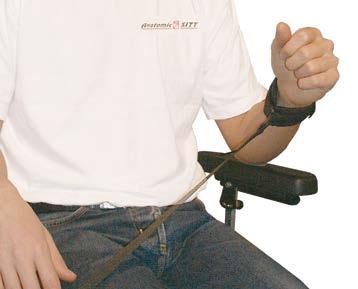

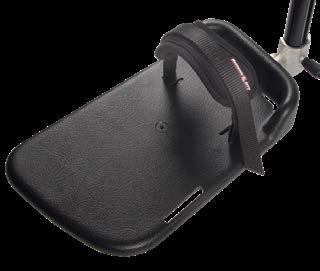

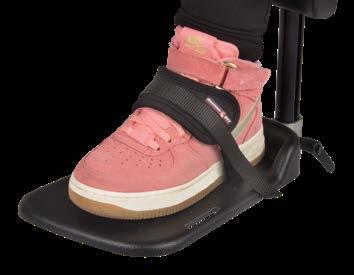

8 Vristhållare Vristhållaren ger ett stabilt stöd för att förhindra ofrivillig supination och pronation av foten. Vristhållare monteras på olika fotstöd. Mått runt vrist stl. S mm stl. M mm stl. L stl. L mm mm Armbindel Armbindeln monteras diagonalt för att förhindra överstäck. Finns i Support Exklusiv & Soft. Mått runt handled stl. S upp till 140 mm stl. L 140 mm och uppåt Handmanschett Handmanschetten kan användas då svårighet finns att hålla kvar händerna på styre/körhandtag. Handlängd stl. S mm stl. M mm stl. L mm Fotrem polstrad Ett enkelt sätt att positionera fötterna, monteras i fotplattan. Finns med och utan polstring. Längdmått på remmen stl. S 52 cm stl. L 70 mm Rembredd 25 mm Axelrem med tub Axelrem med polstring som kan justeras upp och ner efter behov och önskemål. Tublängd: Remlängd: Rembredd: 20, 25 och 30 cm. 125 cm 25 mm 8

9 Beställningsinformation Monteringsbeslag ingår ej. Beställes separat. HÖFTBÄLTEN E= Enkeldrag D= Dubbeldrag Sittbelt Comfort 2-punkt Flytande plös: Plös Drag Sittbelt Comfort Pro stl. S, DWSR25 Flytande D Sittbelt Comfort Pro stl. S, 725-spänne Flytande E Sittbelt Comfort Pro stl. S, Chromline Flytande E Sittbelt Comfort Pro stl. S, 325 Flytande E SittBelt Comfort Pro stl. M, DWSR40 Flytande D SittBelt Comfort Pro stl. M, 740 Flytande E SittBelt Comfort Pro stl. M, Billås Flytande E SittBelt Comfort Pro stl. M, 340 Flytande E Sittbelt Comfort Pro stl. L, DWSR40 Flytande D Sittbelt Comfort Pro stl. L, 742 Flytande D SittBelt Comfort Pro stl. L, 740 Flytande E Sittbelt Comfort Pro stl. L, Flygplan Flytande E Sittbelt Comfort Pro stl. L, 340 Flytande E Sittbelt Comfort Pro stl. L, DWSR40 Flytande D Sittbelt Comfort Pro stl. L, 740 Flytande E Sittbelt Comfort Pro stl. L, Flygplan Flytande E Sittbelt Comfort Pro stl. L, 340 Flytande E SittBelt Pro 4-punkt Flytande plös: Plös Drag Sittbelt Pro stl. S, DWSR25 Flytande D Sittbelt Pro stl. S, 725 Flytande E Sittbelt Pro stl. S, Chromeline Flytande E Sittbelt Pro stl. S plus, DWSR25 Flytande D Sittbelt Pro stl. S plus, 725 Flytande E Sittbelt Pro stl. M, DWSR40 Flytande D Sittbelt Pro stl. M, 340 Flytande E SittBelt Pro stl. M, S40 Flytande E Sittbelt Pro stl. M, 740 Flytande E Sittbelt Pro stl. M, Billås Flytande E Sittbelt Pro stl. L, DWSR40 Flytande D Sittbelt Pro stl. L, 742 Flytande D Sittbelt Pro stl. L, 740 Flytande E Sittbelt Pro stl. L, Flygplan Flytande E Sittbelt Pro stl. L, Billås Flytande E Sittbelt Pro stl. L, 340 Flytande E Sittbelt Pro stl. L, DWSR40 Flytande D Sittbelt Pro stl. L, 740 Flytande E Sittbelt Pro stl. L, Flygplan Flytande E Sittbelt Pro stl. L, Billås Flytande E Sittbelt Pro stl. L, 340 Flytande E Sittbelt Comfort 2-punkt Fast plös: SittBelt Comfort Pro Fast stl. S, DWSR25 Fast D SittBelt Comfort Pro Fast stl. S, 725-spänne Fast E SittBelt Comfort Pro Fast stl. S, Cromeline Fast E SittBelt Comfort Pro Fast stl. M, DWSR40 Fast D SittBelt Comfort Pro Fast stl. M, 740 Fast E SittBelt Comfort Pro Fast stl. M, Billås Fast E SittBelt Comfort Pro Fast stl. L, DWSR40 Fast D SittBelt Comfort Pro Fast stl. L, 740 Fast E SittBelt Comfort Pro Fast stl. L, Billås Fast E SittBelt Comfort Pro Fast stl. L, Flygplan Fast E SittBelt Comfort Pro Fast stl. L, DWSR40 Fast D SittBelt Comfort Pro Fast stl. L, 740 Fast E SittBelt Comfort Pro Fast stl. L, Billås Fast E SittBelt Pro 4-punkt Fast plös: SittBelt Pro Fast stl. S, DWSR25 Fast D SittBelt Pro Fast stl. S, 725 spänne Fast E SittBelt Pro Fast stl. S, Cromeline Fast E SittBelt Pro Fast stl. M, DWSR40 Fast D SittBelt Pro Fast stl. M, 740 Fast E SittBelt Pro Fast stl. M, Billås Fast E SittBelt Pro Fast stl. L, DWSR40 Fast D SittBelt Pro Fast stl. L, 740 Fast E SittBelt Pro Fast stl. L, Billås Fast E SittBelt Pro Fast stl. L, Flygplan Fast E SittBelt Pro Fast stl. L, DWSR40 Fast D SittBelt Pro Fast stl. L, 740 Fast E SittBelt Pro Fast stl. L, Billås Fast E REKOMENDATIONSTABELL Höftbredd mellan cm: Sittbelt storlek S Höftbredd mellan cm: Sittbelt storlek S plus Höftbredd mellan cm: Sittbelt storlek M Höftbredd mellan cm: Sittbelt storlek L Höftbredd mellan cm: Sittbelt storlek L Plös Plös Drag Drag SittBelt Exklusiv 4-punkt Flytande plös: Plös Drag 3791 Sittbelt Exklusiv stl. L, 742 Flytande D 3794 Sittbelt Exklusiv stl. S, 725 Flytande E Plös höftbälte: A x B x C S 155x80x50 B S+ 200x80x50 M 200x85x60 L 250x85x60 L 300x85x A 80 C50 9

10 Antirotationsbälte 4-punkt Fast plös: Antirotationsbälte stl. S, DWSR25 Fast plös Antirotationsbälte stl. S, DWSR40 Fast plös Antirotationsbälte stl. S, Cromeline Fast plös Antirotationsbälte stl. S, DWSR25 Fast plös Antirotationsbälte stl. S, 325 Fast plös Antirotationsbälte stl. S, Cromeline Fast plös Antirotationsbälte stl. M, DWSR40 Fast plös Antirotationsbälte stl. M, 740 Fast plös Antirotationsbälte stl. M, Billås Fast plös Antirotationsbälte stl. M, 340 Fast plös Antirotationsbälte stl. L, DWSR40 Fast plös Antirotationsbälte stl. L, 740 Fast plös Antirotationsbälte stl. L, Billås Fast plös Antirotationsbälte stl. L, Flygplanslås Fast plös Plös höftbälte antirotation: A x B S 150 x 110 S 190 x 140 M 210 x 165 L 230 x 195 B 140 Small A 190 Lägg-/dragriktning Antirotationsbälte 4-punkt Gel Fast plös: Antirotationsbälte Gel stl. S, DWSR25 Fast plös Antirotationsbälte Gel stl. M, DWSR40 Fast plös Antirotationsbälte Gel stl. M, 340 Fast plös Antirotationsbälte Gel stl. L, DWSR40 Fast plös Antirotationsbälte Gel stl. S, DWSR40 Fast plös ÖVRIGA TILLBEHÖR BÄLTEN Säkerhetskåpa Säkerhetskåpa billås - Anatomic SITT Säkerhetskåpa cromeline - Anatomic SITT BRÖSTSELAR H-sele Exklusiv 3783 H-sele Exklusiv stl. S 3784 H-sele Exklusiv stl. S 3785 H-sele Exklusiv stl. M 3786 H-sele Exklusiv stl. L H-sele Pro Plös H-sele: A x B S 235 x 80 S 320 x 110 M 390 x 140 L 460 x 160 A H-sele Pro stl. S H-sele Pro stl. S H-sele Pro stl. M H-sele Pro stl. L B Sternumstöd Exklusiv 214 B 3751 Sternumstöd Exklusiv stl. S 3752 Sternumstöd Exklusiv stl. S 3753 Sternumstöd Exklusiv stl. M 3754 Sternumstöd Exklusiv stl. L Sternumstöd Pro Sternumstöd Pro stl. S Sternumstöd Pro stl. S Sternumstöd Pro stl. M Sternumstöd Pro stl. L Plös sternumstöd: A x B x C S 260 x 200 x 180 S 310 x 210 x 180 M 375 x 255 x 215 L 500 x 330 x 260 A C Axelrem med tub Axelrem med tub, 20cm Soft /st Axelrem med tub, 25cm Soft /st Axelrem med tub, 30cm Soft /st Tublängd: 20/25/30 cm Remlängd: 125 cm 10

11 ARMBINDEL Armbindel Exklusiv 3781 Armbindel Exklusiv stl. L 3782 Armbindel Exklusiv stl. S Plös armbindel: A x B S 160x50 L 210x50 B50 A 160 Armbindel Soft Armbindel Soft stl. L Armbindel Soft stl. S Mått runt handled stl. S upp till 140 mm stl. L 140 mm och uppåt VRISTHÅLLARE Vristhållare Exklusiv 3771 Vristhållare Exklusiv stl. S (kardborre) 3772 Vristhållare Exklusiv stl. M (kardborre) 3773 Vristhållare Exklusiv stl. L (kardborre) 3774 Vristhållare Exklusiv stl. L (kardborre) Vristhållare Soft Vristhållare Soft stl. S (kardborre) Vristhållare Soft stl. M (kardborre) Vristhållare Soft stl. L (kardborre) Vristhållare Soft stl. L (kardborre) Vristhållare Pro Vristhållare Pro stl. S (spännen) Vristhållare Pro stl. M (spännen) Vristhållare Pro stl. L (spännen) Vristhållare Pro stl. L (spännen) Plös vristhållare: A x B x C S 250 x 110 x 80 M 280 x 125 x 100 L 320 x 155 x 115 L 420 x 155 x 115 Mått runt vrist stl. S stl. M stl. L stl. L mm mm mm mm A B C 80 HANDMANSCHETT FOTREMMAR Handmanschett Exklusiv 3775 Handmanschett Exklusiv stl. S 3776 Handmanschett Exklusiv stl. M 3777 Handmanschett Exklusiv stl. L Handlängd stl. S mm stl. M mm stl. L mm Fotremmar Fotrem 25mm stl. S (520mm lång) Fotrem 25mm stl. L (700mm lång) Fotrem med polstring 25mm stl. S (520mm lång) Fotrem med polstring 25mm stl. L (700mm lång) RESERVDELAR Reservdelar spännen Billås, spänne Flygplanspänne Cromeline, spänne Spänne S Spänne Spänne Spänne Spänne Spänne Spänne DWSR Spänne DWSR40 Reservdelar plösar 3795 Plös till Sittbelt Exklusiv stl. S - Support 3796 Plös till Sittbelt Exklusiv stl. L - Support Plös till SittBelt Pro stl. S (25mm) Plös till SittBelt Pro stl. M (25mm) Plös till SittBelt Pro stl. L (40mm) Plös till SittBelt Pro förstärkt (40mm) Plös Sittbelt Soft stl. S Plös Sittbelt Soft Blå stl. S Plös Sittbelt Soft stl. L Plös Sittbelt Soft Blå stl. L 11

12 SUPPORT BLÅ Sittbelt Blå 2-punkt SittBelt Comfort Blå stl. S, DWSR25 Flytande plös SittBelt Comfort Blå stl. S, 725 Flytande plös SittBelt Comfort Blå stl. M, DWSR40 Flytande plös SittBelt Comfort Blå stl. M, S40 Flytande plös SittBelt Comfort Blå stl. M, 740 Flytande plös SittBelt Comfort Blå stl. L, DSWR40 Flytande plös SittBelt Comfort Blå stl. L, S40 Flytande plös SittBelt Comfort Blå stl. L, 740 Flytande plös Antirotationsbälte Blå Antirotationsbälte Blå stl. S, DWSR25 Fast plös Antirotationsbälte Blå stl. S, 725 Fast plös Antirotationsbälte Blå stl. M, DWSR40 Fast plös Antirotationsbälte Blå stl. M, 740 Fast plös Sittbelt Blå 4-punkt SittBelt Blå stl. S, DWSR25 Flytande plös SittBelt Blå stl. S, 725 Flytande plös SittBelt Blå stl. M, DWSR40 Flytande plös SittBelt Blå stl. M, S40 Flytande plös SittBelt Blå stl. M, 740 Flytande plös SittBelt Blå stl. L, DWSR40 Flytande plös SittBelt Blå stl. L, S40 Flytande plös SittBelt Blå stl. L, 740 Flytande plös Sternumstöd Soft Blå Sternumstöd Soft Blå stl. S - Support Sternumstöd Soft Blå stl. M - Support Sternumstöd Soft Blå stl. L - Support H-sele Soft Blå H-sele Soft Blå stl. S - Support H-sele Soft Blå stl. M - Support H-sele Soft Blå stl. L - Support Vristhållare Soft Blå Vristhållare Soft Blå, stl. S - Support Vristhållare Soft Blå, stl. M - Support Vristhållare Soft Blå, stl. L - Support Armbindel Soft Blå Armbindel Soft Blå stl. L - Support Armbindel Soft Blå stl. S - Support 18 jan 2019 Box 6137, SE Norrköping Telefon info@anatomicsitt.com Web
