Mark de Blois/Behroz Haidarian/Therese Areskoug Bilaga 1. Översiktskarta över Strömstads kommun

Transkript

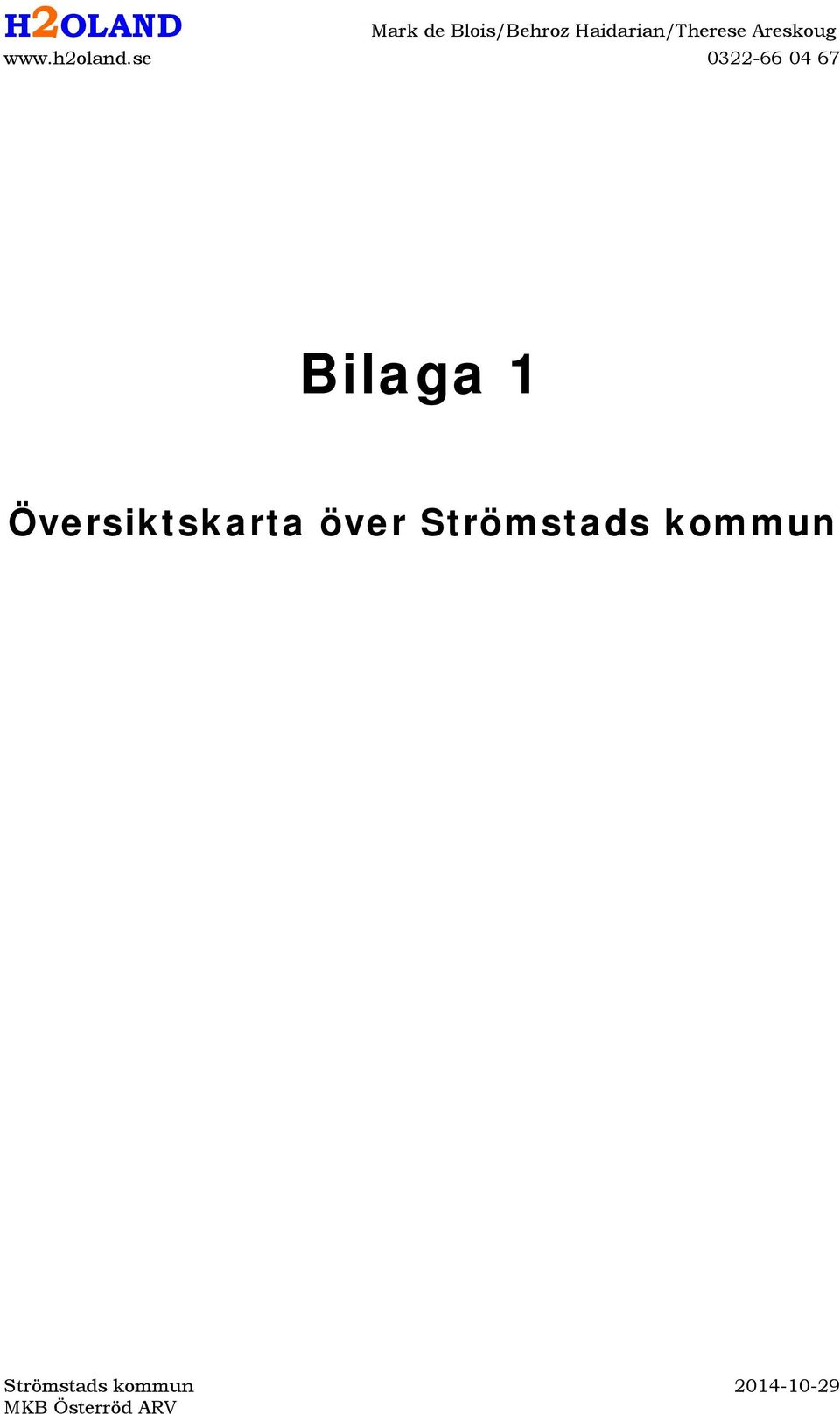

1 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Bilaga 1 Översiktskarta över Strömstads kommun Strömstads kommun MKB Österröd ARV

2 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Upptagnings område 10 km Strömstads kommun MKB Österröd ARV

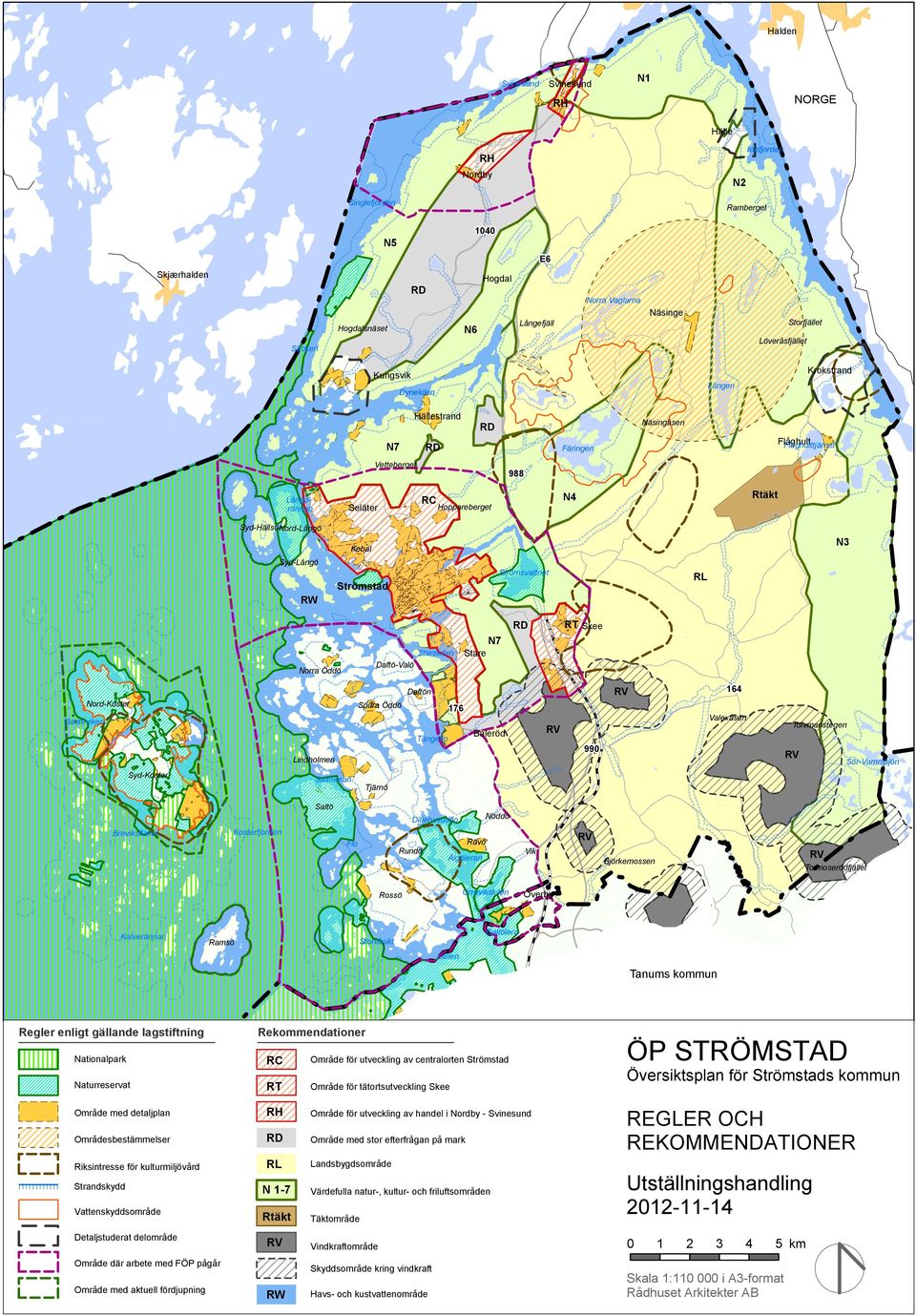

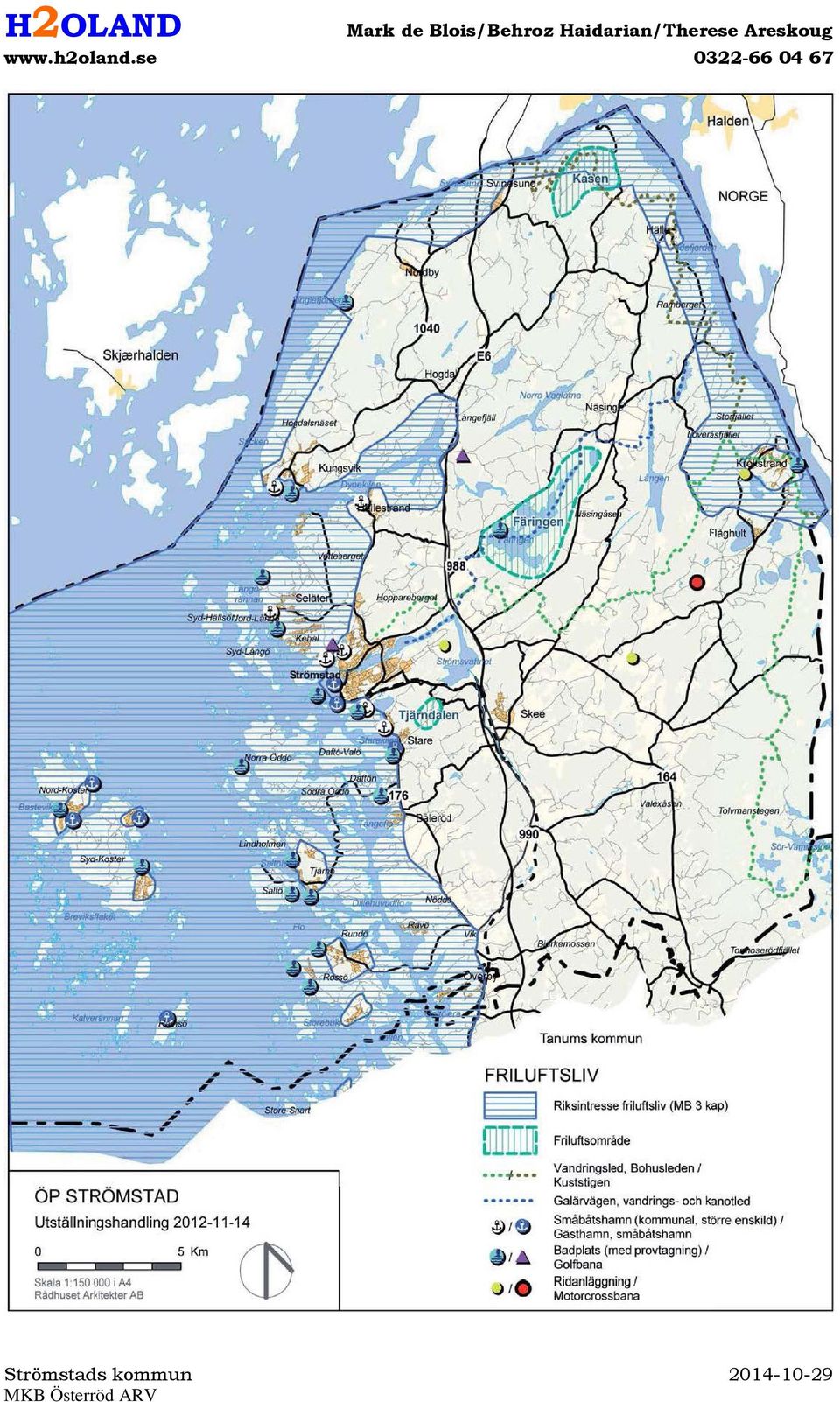

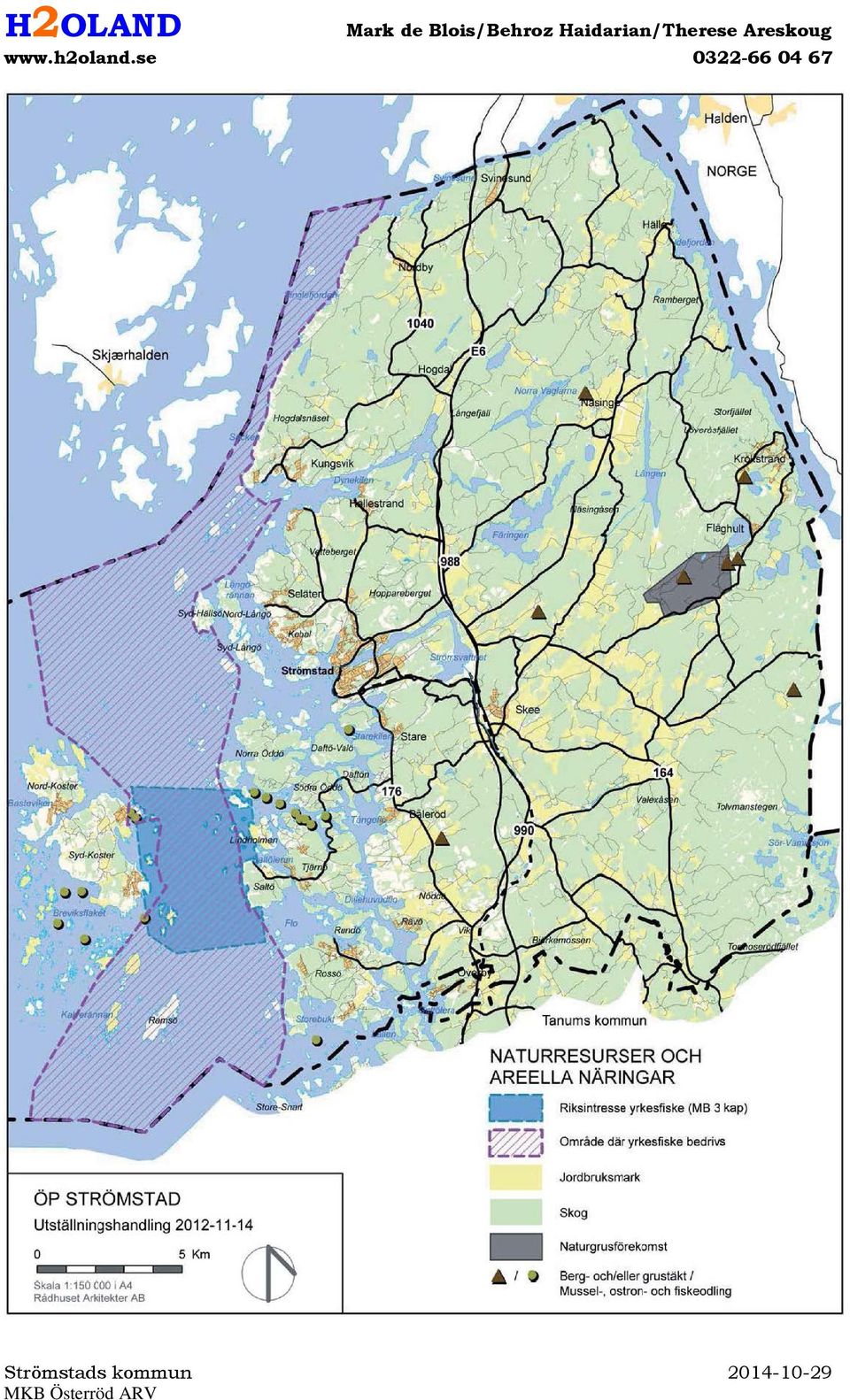

3 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Bilaga 2 Översiktsplaner 1. Regler och rekommendationer 2. Kulturmiljö 3. Friluftsliv 4. Naturresurser och areella näringar 5. Naturvärden Strömstads kommun MKB Österröds ARV

4 Halden Svinesund N1 Svinesund NORGE RH Hälle Idefjorden RH Nordby N2 Singlefjorden Ramberget 1040 N5 E6 Skjærhalden Hogdal RD Norra Vaglarna Långefjäll N6 Hogdalsnäset Näsinge Storfjället Löveråsfjället Säcken Kungsvik Dynekilen Hällestrand N7 Näsingåsen RD RD 988 RC Seläter Flåghult Flåghulttjärnet Färingen Vetteberget Långörännan Krokstrand Lången Rtäkt N4 Hoppareberget Syd-HällsöNord-Långö Syd-Långö RW N3 Kebal Strömsvattnet Strömstad Daftö-Valö Norra Öddö Nord-Koster Södra Öddö Stare Starekilen Daftön RT Skee RD Saltöleran Kosterfjorden Regler enligt gällande lagstiftning Sör-Vammsjön Nöddö Dillehuvudflo Flo Rundö Rävö Älgöleran Orrevikskilen Rossö Storebukt Ramsö RV Tjärnö Saltö Breviksflaket Tolvmanstegen 990 Lindholmen Syd-Koster Valexåsen RV Båleröd Tångeflo 164 RV 176 Basteviken Kalverännan N7 RL Vik RV RV Björkemossen Tormoserödfjället Överby Galtölera Lallen Rekommendationer Nationalpark RC Område för utveckling av centralorten Strömstad Naturreservat RT Område för tätortsutveckling Skee Område med detaljplan RH Område för utveckling av handel i Nordby - Svinesund Områdesbestämmelser RD Område med stor efterfrågan på mark Riksintresse för kulturmiljövård RL Landsbygdsområde Tanums kommun ÖP STRÖMSTAD Översiktsplan för Strömstads kommun REGLER OCH REKOMMENDATIONER Strandskydd N 1-7 Värdefulla natur-, kultur- och friluftsområden Vattenskyddsområde Rtäkt Täktområde Utställningshandling Vindkraftområde 0 Detaljstuderat delområde RV Område där arbete med FÖP pågår Område med aktuell fördjupning Skyddsområde kring vindkraft RW Havs- och kustvattenområde km Skala 1: i A3-format Rådhuset Arkitekter AB

5 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Strömstads kommun MKB Österröd ARV

6 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Strömstads kommun MKB Österröd ARV

7 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Strömstads kommun MKB Österröd ARV

8 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Strömstads kommun MKB Österröd ARV

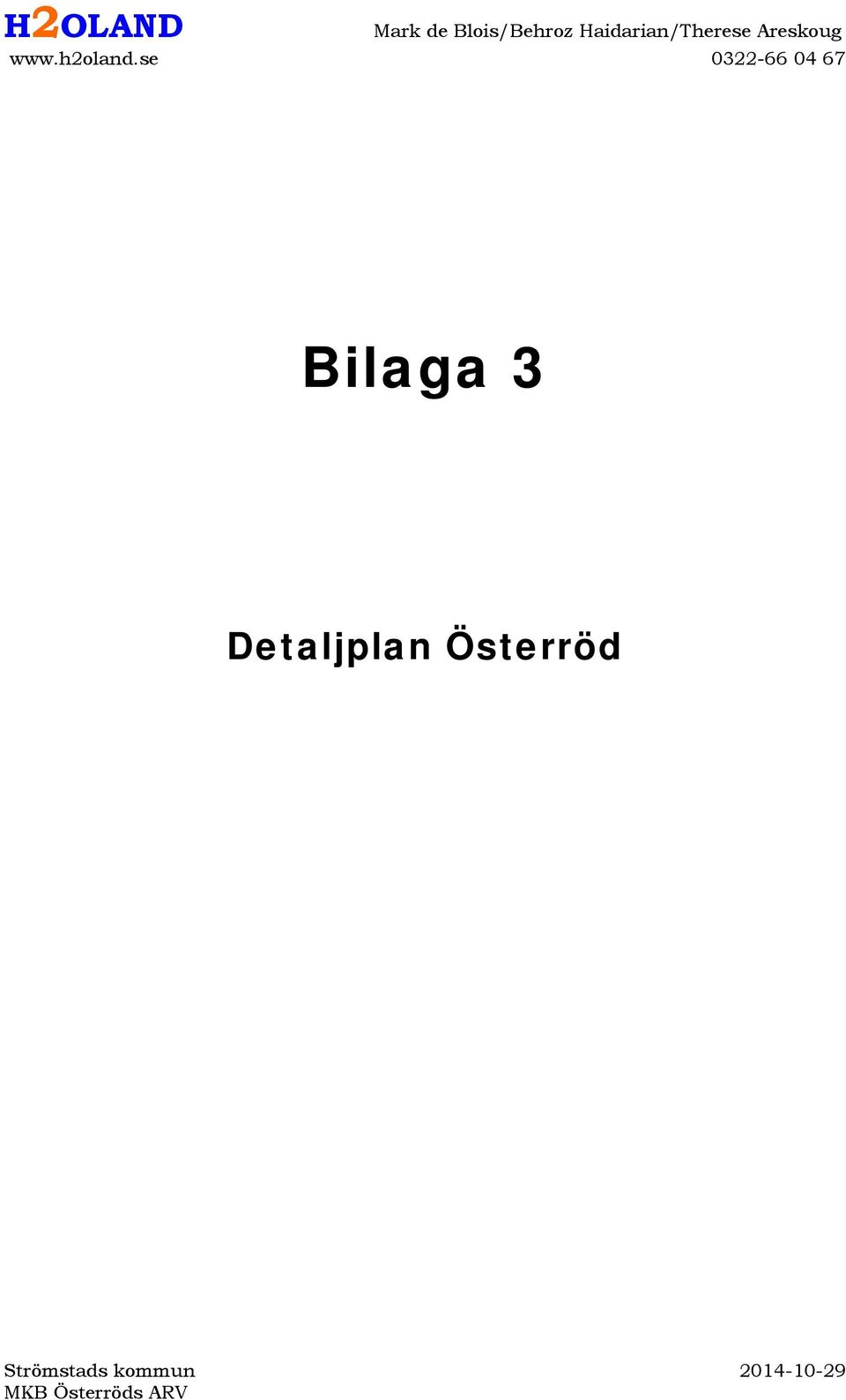

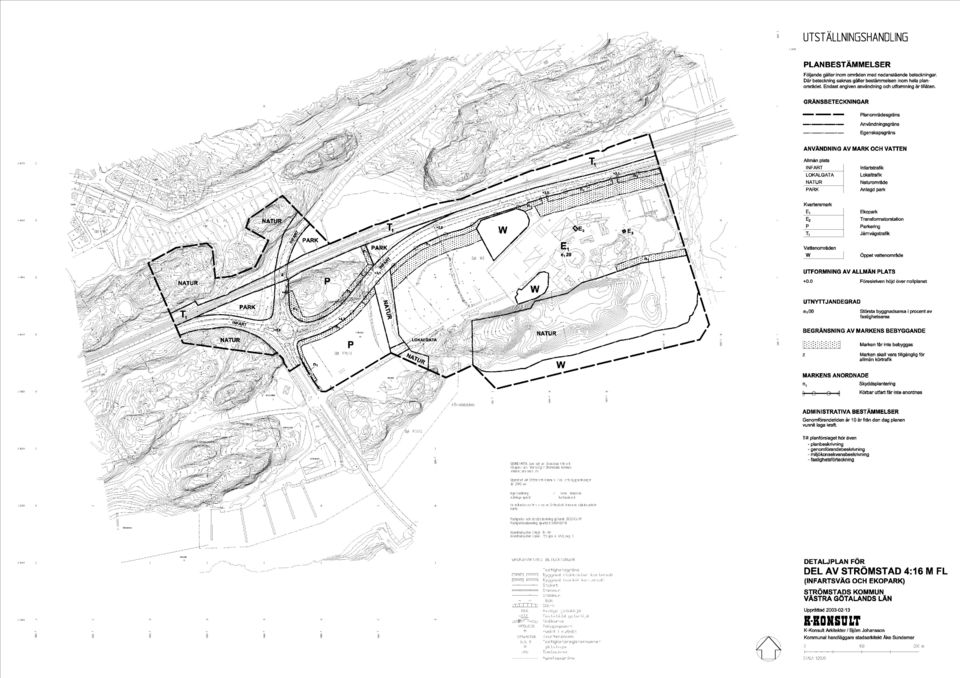

9 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Bilaga 3 Detaljplan Österröd Strömstads kommun MKB Österröds ARV

10

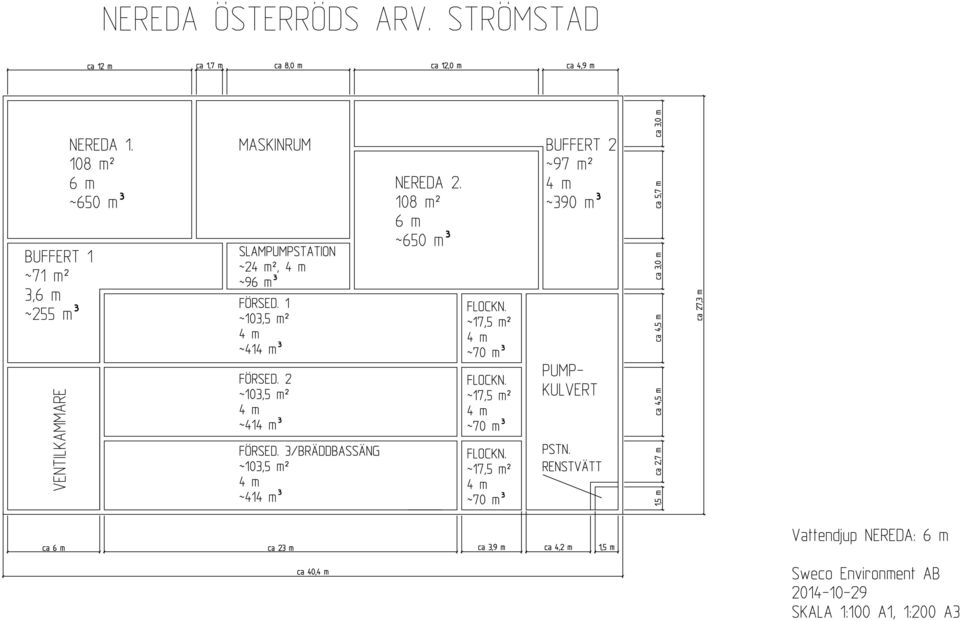

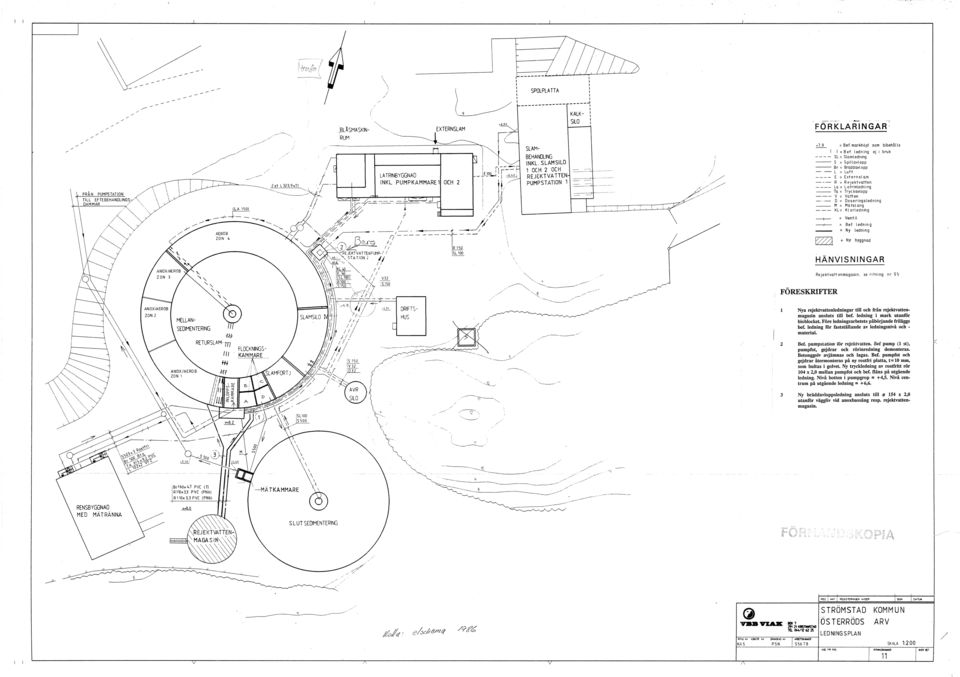

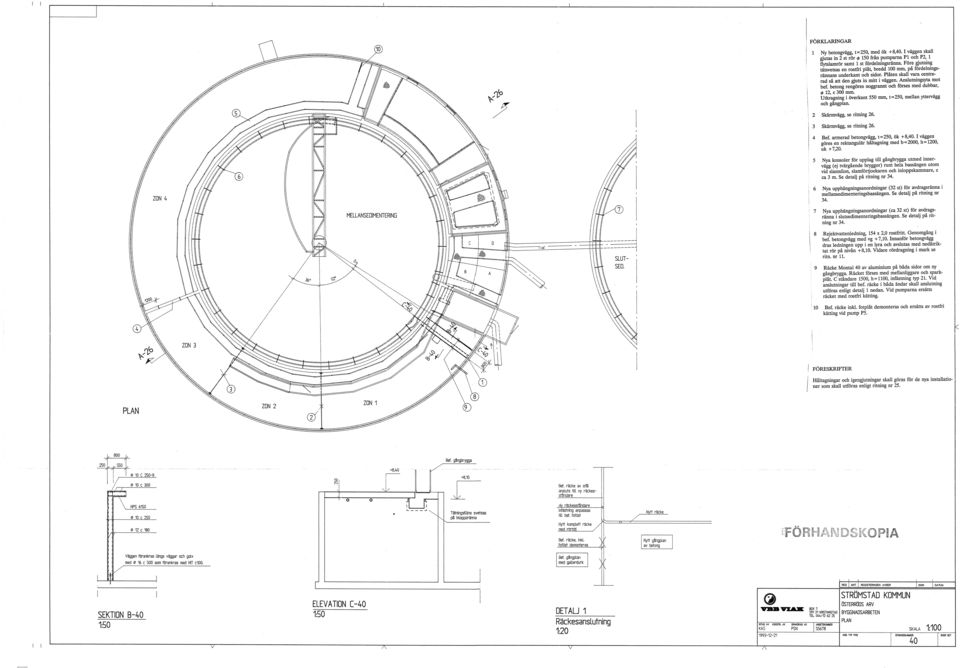

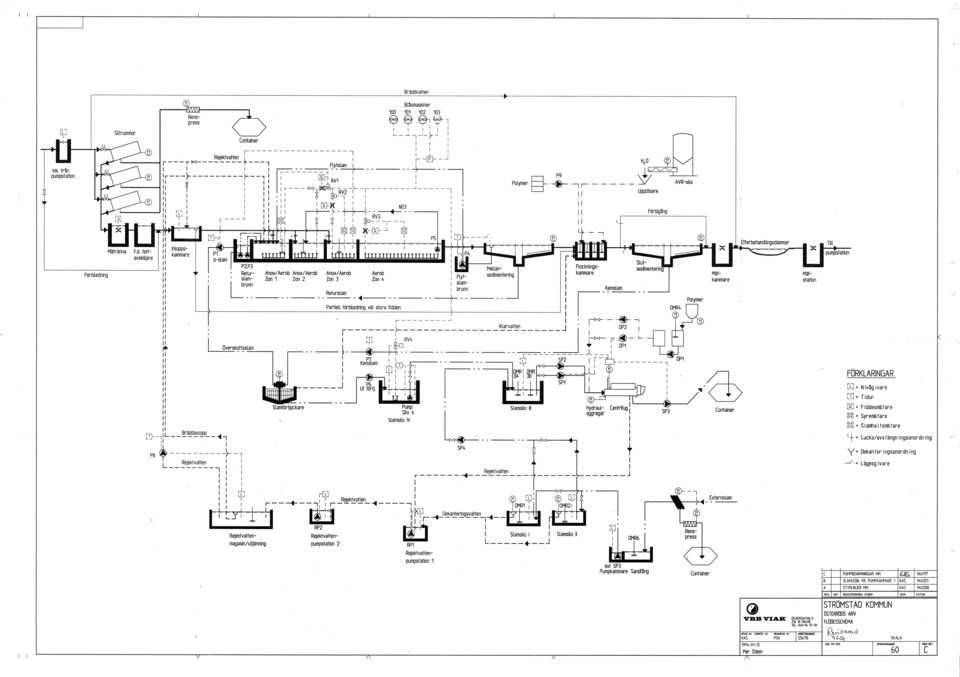

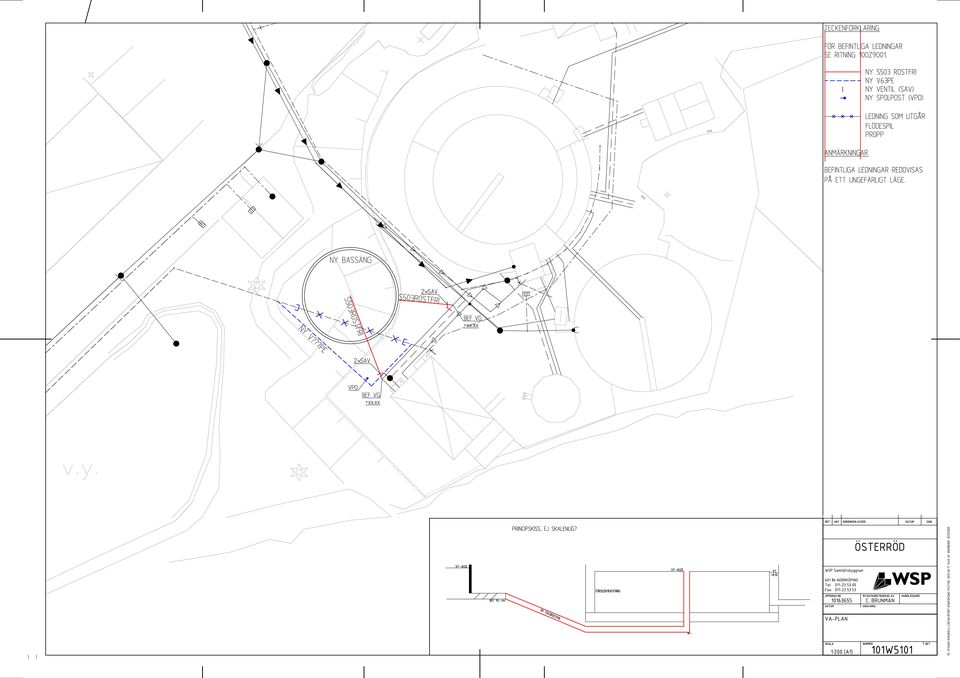

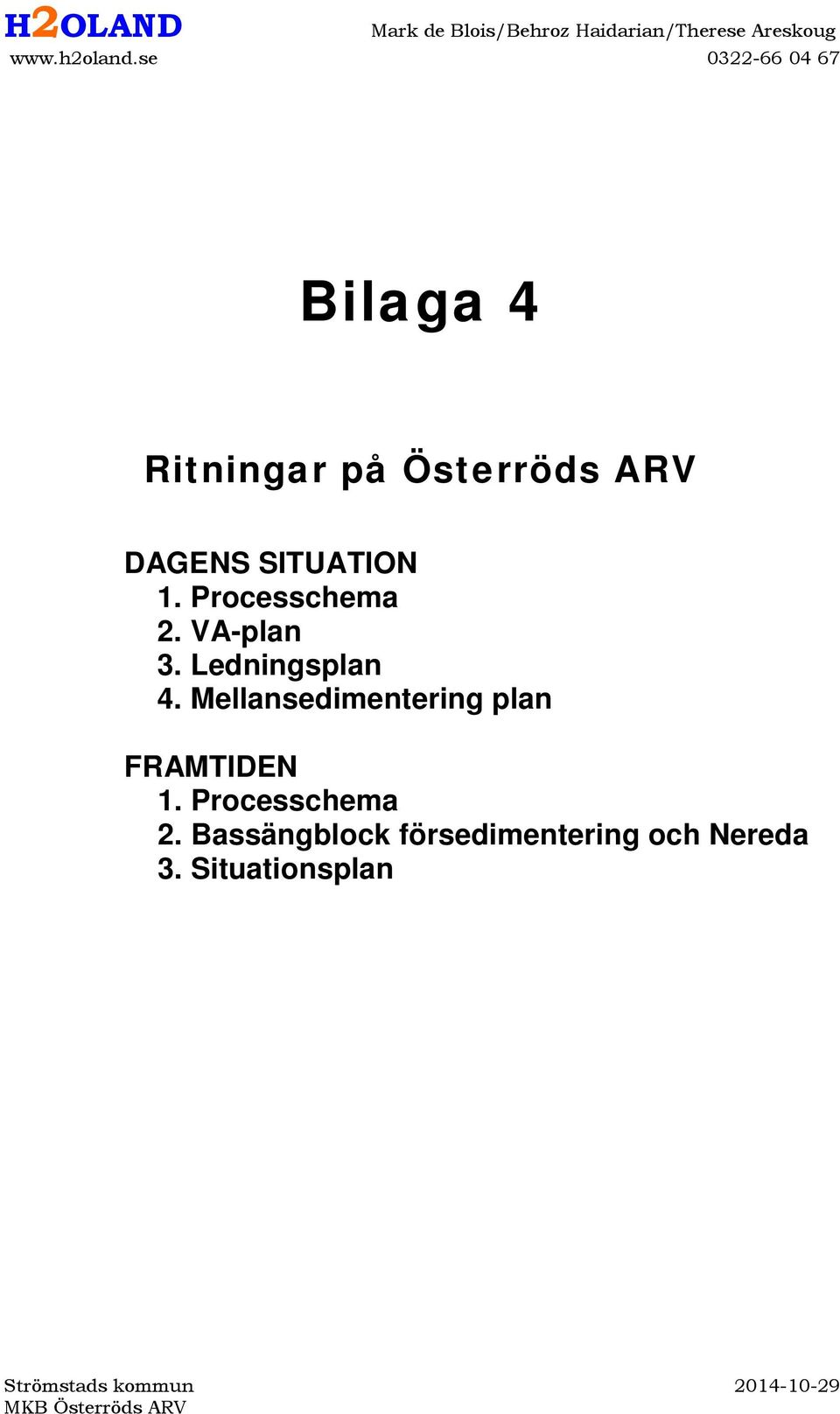

11 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Bilaga 4 Ritningar på Österröds ARV DAGENS SITUATION 1. Processchema 2. VA-plan 3. Ledningsplan 4. Mellansedimentering plan FRAMTIDEN 1. Processchema 2. Bassängblock försedimentering och Nereda 3. Situationsplan Strömstads kommun MKB Österröds ARV

12

13

14

15

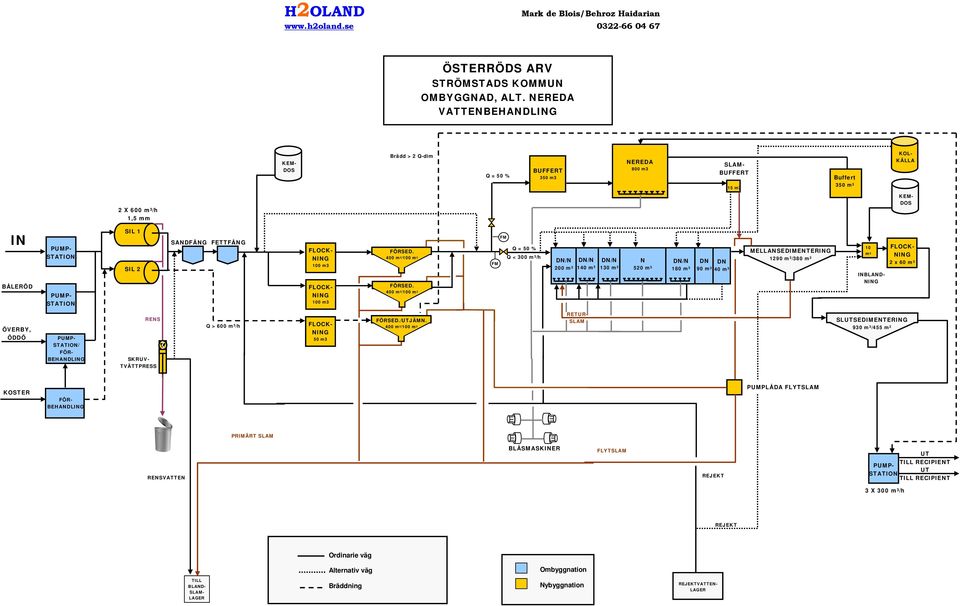

16 H2OLAND Mark de Blois/Behroz Haidarian ÖSTERRÖDS ARV STRÖMSTADS KOMMUN OMBYGGNAD, ALT. NEREDA VATTENBEHANDLING KEM- DOS Brädd > 2 Q-dim Q = 50 % BUFFERT 350 m3 NEREDA 800 m3 SLAM- BUFFERT 15 m3 Buffert 350 m 3 KOL- KÄLLA 2 X 600 m 3 /h 1,5 mm KEM- DOS IN BÅLERÖD PUMP- STATION PUMP- STATION SIL 1 SIL 2 SANDFÅNG FETTFÅNG FLOCK- NING 100 m3 FLOCK- NING 100 m3 FÖRSED. 400 m3/100 m2 FÖRSED. 400 m3/100 m2 FM Q = 50 % Q < 300 m 3 /h FM DN/N 200 m 3 DN/N 140 m 3 DN/N 130 m 3 N 520 m 3 DN/N 180 m 3 DN DN 90 m 3 40 m 3 MELLANSEDIMENTERING 1290 m 3 /380 m 2 10 m 3 INBLAND- NING FLOCK- NING 2 x 60 m 3 ÖVERBY, ÖDDÖ PUMP- STATION/ FÖR- BEHANDLING RENS SKRUV- TVÄTTPRESS Q > 600 m 3 /h FLOCK- NING 50 m3 FÖRSED./UTJÄMN. LUFT 400 m3/100 m2 RETUR- SLAM SLUTSEDIMENTERING 930 m 3 /455 m 2 KOSTER FÖR- BEHANDLING PUMPLÅDA FLYTSLAM PRIMÄRT SLAM RENSVATTEN BLÅSMASKINER FLYTSLAM REJEKT UT TILL RECIPIENT PUMP- UT STATION TILL RECIPIENT 3 X 300 m 3 /h REJEKT Ordinarie väg Alternativ väg Ombyggnation TILL BLAND- SLAM- LAGER Bräddning Nybyggnation REJEKTVATTEN- LAGER

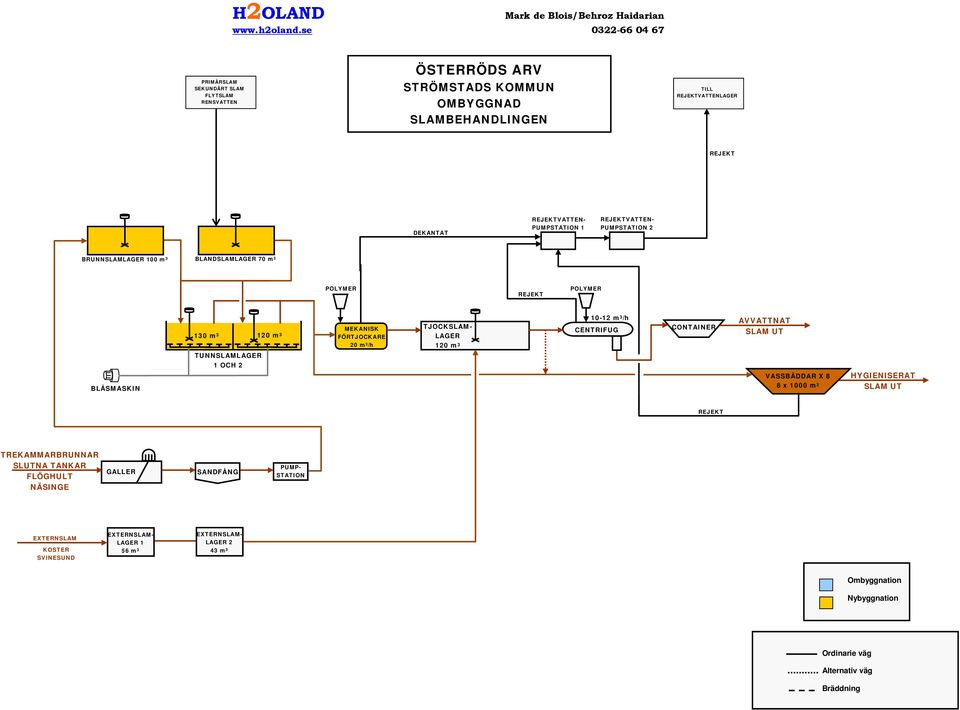

17 H2OLAND Mark de Blois/Behroz Haidarian PRIMÄRSLAM SEKUNDÄRT SLAM FLYTSLAM RENSVATTEN ÖSTERRÖDS ARV STRÖMSTADS KOMMUN OMBYGGNAD SLAMBEHANDLINGEN TILL REJEKTVATTENLAGER REJEKT DEKANTAT REJEKTVATTEN- PUMPSTATION 1 REJEKTVATTEN- PUMPSTATION 2 BRUNNSLAMLAGER 100 m 3 BLANDSLAMLAGER 70 m 3 POLYMER REJEKT POLYMER BLÅSMASKIN 130 m m 3 TUNNSLAMLAGER 1 OCH 2 MEKANISK FÖRTJOCKARE 20 m 3 /h TJOCKSLAM- LAGER 120 m m 3 /h CENTRIFUG CONTAINER AVVATTNAT SLAM UT VASSBÄDDAR X 8 8 x 1000 m 2 HYGIENISERAT SLAM UT REJEKT TREKAMMARBRUNNAR SLUTNA TANKAR FLÖGHULT NÄSINGE GALLER SANDFÅNG PUMP- STATION EXTERNSLAM KOSTER SVINESUND EXTERNSLAM- LAGER 1 56 m 3 EXTERNSLAM- LAGER 2 43 m 3 Ombyggnation Nybyggnation Ordinarie väg Alternativ väg Bräddning

18

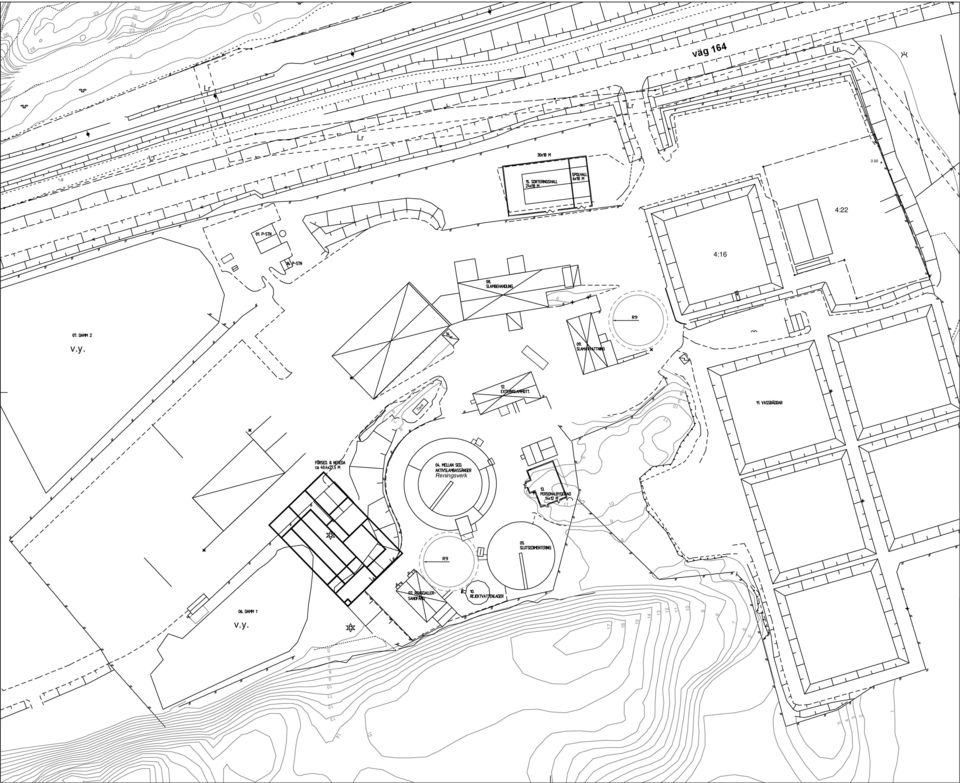

19 v.y. v.y. 1, Lr Lr Tank Reningsverk Lr Lr :16 4:22 Lr 3.55 väg

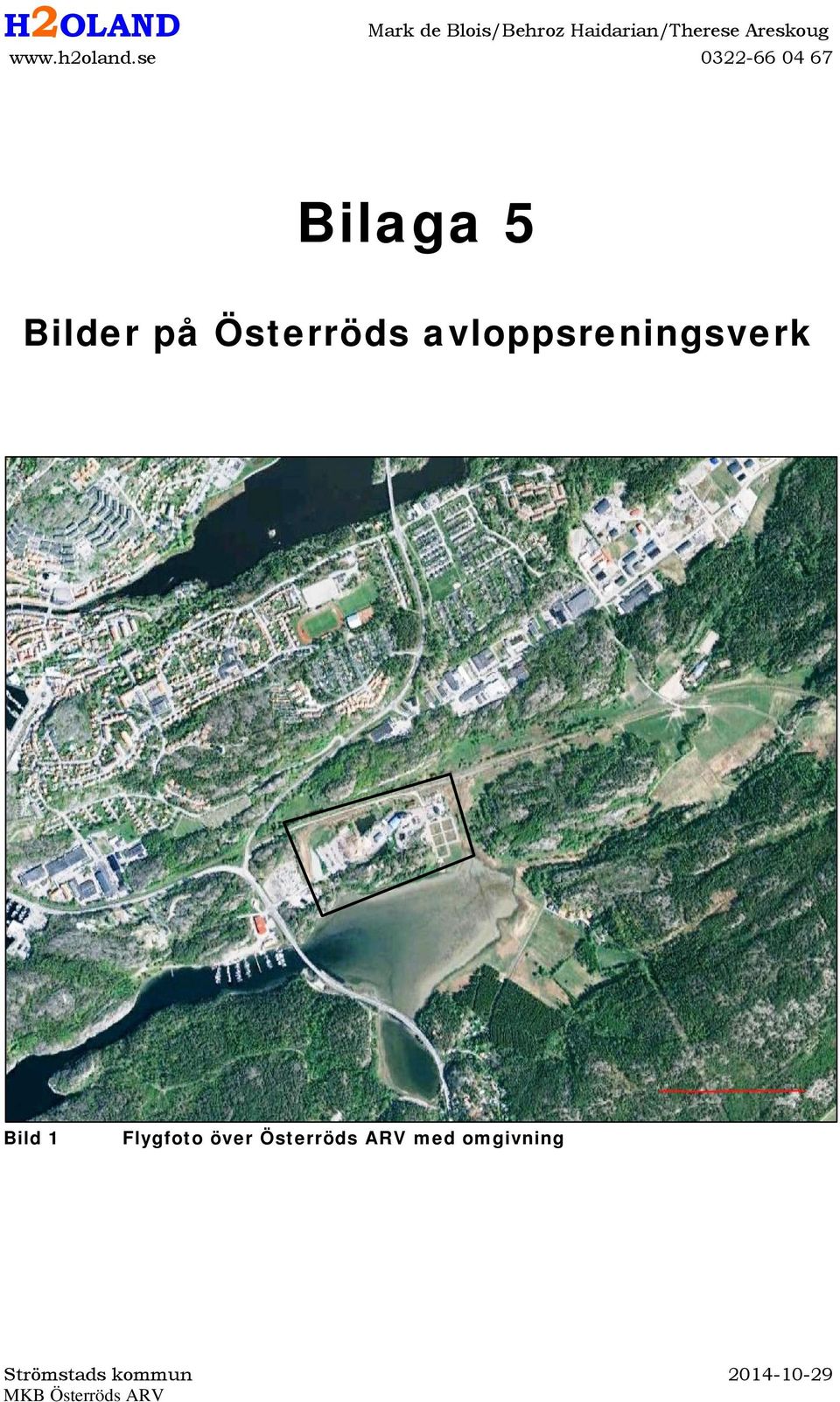

20 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Bilaga 5 Bilder på Österröds avloppsreningsverk Bild 1 Flygfoto över Österröds ARV med omgivning Strömstads kommun MKB Österröds ARV

21 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Bild 2 Flygfoto över befintlig verk med vassbäddar. Bild 3 Befintligt reningsverk framsida. Strömstads kommun MKB Österröds ARV

22 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Bild 4 Mellansedimenteringsbassäng Bild 5 Slutsedimenteringsbassäng Strömstads kommun MKB Österröds ARV

23 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Bild 5 Zon 1 biologisk del Bild 5 Flockningskammare Strömstads kommun MKB Österröds ARV

24 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Bild 6 Siltrummor Bild 6 Centrifug Strömstads kommun MKB Österröds ARV

25 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Bild 6 Vassbädd Bild 7 Poleringsdamm Strömstads kommun MKB Österröds ARV

26 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Bilaga 6 Data om pumpstationer samt ritningar på Österröds ARV och ledningsnätet 1. Koordinater på reningsverk och pumpstationer 2. Bräddningar på pumpstationer Bräddningar på pumpstationer Bräddningar på pumpstationer Översiktskarta över de bräddpunkter där bräddningar inträffade mellan Beskrivning av samtliga bräddningar och bräddpunkter Strömstads kommun 1 av MKB Österröds ARV

27 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Koordinater på reningsverk och pumpstationer Koordinatsystem: SWEREF Reningsverk i Strömstads kommun Koordinater Namn Fastighetsb. X Y Recipient Svinesunds ARV Näsinges ARV Flåghults ARV Kosters ARV Österröds ARV 4: Österröds ARV utsläppspunkt Myrens hamn Österröds ARV brädd Hålkedalskilen Strömstads kommun 2 av MKB Österröds ARV

28 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Koordinater på befintliga pumpstationer Koordinatsystem: SWEREF Namn/Lokalisering Punktnamn Koordinater Namn/Lokalisering Punktnamn Koordinater Namn/Lokalisering Punktnamn Koordinater X Y Z X Y Z X Y Z 1 Långövägen AP Räkstigen AP Kristorp AP Vikarnevägen AP Ånneröd AP , Slön AP Höjdens AP , Källviksdalen AP , Tången AP Rossö Hamn AP ,29 34 Capri AP , Mellby AP Svallhagsvägen AP Maa AP , Soptippen AP Spränget AP Postens semesterhem AP , Nya Seläter AP Tjärnö AP Hällestrand AP Hällestrand AP Kvarnbäcksvägen AP Hällestand AP Monelid AP Bofors Camping AP ,02 39 Strand vändplan AP , Vattenverket AP Strandvägen AP Strand stugområde AP , Öddö Brygga AP Bjälveröd AP ? ,43 71 Hällestrands ängar AP ,84 12 Bogen AP Torskholmen AP Härslätt AP , Tjärndalen AP Prästängen AP Båsen AP Gamla RV AP Surbrunn AP ,2 74 Båsen AP Duckman AP ,57 45 Bojardalen AP Strand AP ,75 16 Nötholmen AP Rossö AP Mellbydalen AP , Oslovägen AP ,59 47 Tjärnö AP Strand Camping AP ,5 18 Cunning AP Båleröd AP Stensvik AP ,13 19 Pölseviken AP , Öddö AP Kebal SPA AP Slön AP Daftö AP Båsen AP , Fiskarbacken AP ,69 51 Stare AP Båsen AP , Tången AP ,75 52 Skee AP Spränget AP , Båtviksvägen AP , Hålkedalen AP ,1 83 Beateberg AP Gulfstream AP ,63 54 Myren AP Kållekind AP ,1 25 Skonarevägen AP ,37 55 Berget AP ? Panncentralen AP Prästängen AP Videvägen AP , Folkparken AP Prästängen AP Saltö AP ,21 28 Fregattvägen AP Skeppsbron AP Saltö AP , Erik Stahre AP ,83 59 Erlandseröd AP Seglarbyn AP ,25 60 Erlandseröd AP Strömstads kommun 3 av MKB Österröds ARV

29 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Bräddmätning på befintliga pumpstationer Koordinatsystem: SWEREF Namn/Lokalisering Plats Punktnamn Koordinater Recipient Mätningar/Indikering X Y Z 1 Hällestrand 1 Hällestrand SPU ,484 Havet Via Hälles ts 2 Hällestrand 2 Hällestrand SPU Havet Via Hälles ts 3 Hällestrand 3 Hällestrand SPU Havet Volym. Antal bräddningar & timmar 4 Ma Hällestrand SPU ,494 Havet Volym. Antal bräddningar & timmar 5 Postens sem.hem Hällestrand SPU Havet Via Hälles ts 6 Ånneröd Hällestrand SPU ,234 Havet Volym. Antal bräddningar & timmar 7 Härslätt Hällestrand SPU Havet Volym. Antal bräddningar & timmar 8 Båtviksvägen Kebal SPU ,238 Havet Volym. Antal bräddningar & timmar 9 Erik Sthare Kebal SPU ,83 Havet Volym. Antal bräddningar & timmar 10 Fiskarbacken Kebal SPU Havet Volym. Antal bräddningar & timmar 11 Fregattvägen Kebal SPU Havet Vippa 12 Gulf Streem Pölseviksvägen Kebal SPU Havet Volym. Antal bräddningar & timmar 13 Nötholmen Kebal SPU Havet Volym. Antal bräddningar & timmar 14 Skonarevägen Kebal SPU ,37 Havet Lampa 15 Soptippen Kebal SPU Havet Volym. Antal bräddningar & timmar 16 Kebal "spat" Kebal SPU Havet Volym. Antal bräddningar & timmar 17 Pölseviken Kebal SPU ,724 Havet Volym. Antal bräddningar & timmar 18 Erlandseröd 1 (bilstol) Prästängen SPU Havet Via Slön AP 19 Erlandseröd 2 (löpspår) Prästängen SPU Havet Via Slön AP 20 Prästängen 1 (Yngve Niklasson) Prästängen SPU Havet Via RV STD 21 Prästängen 2 (Samhall) Prästängen SPU ,2 Havet Via RV STD 22 Prästängen 3 (Prästängskolan) Prästängen SPU Havet Via RV STD 23 Slön 1 (slön AP) Prästängen SPU Havet Volym. Antal bräddningar & timmar 24 Slön 2 (brukshundklubben) Prästängen SPU Havet Volym. Antal bräddningar & timmar 25 Bjälveröd S. Ledn. Båleröd SPU Havet Volym. Antal bräddningar & timmar 26 Båleröd S. Ledn. Båleröd SPU Havet Volym. Antal bräddningar & timmar Strömstads kommun 4 av MKB Österröds ARV

30 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Strandvägen S. Ledn. Båleröd SPU Havet Volym. Antal bräddningar & timmar 28 Dafter (Campingen) S. Ledn. Dafter Havet Volym. Antal bräddningar & timmar 29 Hålkedalen S. Ledn. Hålked. SPU Havet Volym. Antal bräddningar & timmar 30 Långövägen S. Ledn. Rossö SPU Havet Volym. Antal bräddningar & timmar 31 Rossö S. Ledn. Rossö SPU Havet Volym. Antal bräddningar & timmar 32 Vikarna S. Ledn. Rossö Havet Volym. Antal bräddningar & timmar 33 Vikarnevägen S. Ledn. Rossö SPU Havet Volym. Antal bräddningar & timmar 34 Höjden S. Ledn. Råssö Havet Volym. Antal bräddningar & timmar 35 Rossöhamn S. Ledn. Råssö SPU ,29 Havet Via Rossö AP 36 Stare S. Ledn. Stare SPU Havet Volym. Antal bräddningar & timmar 37 Tjärdalsvägen S. Ledn. Tjärnö SPU Havet Volym. Antal bräddningar & timmar 38 Bofors Camping S. Ledn. Tjärnö SPU Havet Volym. Antal bräddningar & timmar 39 Kvarnbäcksvägen S. Ledn. Tjärnö SPU Havet Lampa 40 Marinbiologiska (tjärnö 2) S. Ledn. Tjärnö SPU Havet Volym. Antal bräddningar & timmar 41 Spränget, Tjärnöbo S. Ledn. Tjärnö SPU Havet Volym. Antal bräddningar & timmar 42 Svallhagsvägen S. Ledn. Tjärnö SPU Havet Volym. Antal bräddningar & timmar 43 Tjärnö 1 S. Ledn. Tjärnö SPU Havet Volym. Antal bräddningar & timmar 44 Bågen (stubbarnevägen) S. Ledn. Öddö Havet Volym. Antal bräddningar & timmar 45 Öddö S. Ledn. Öddö SPU Havet Volym. Antal bräddningar & timmar 46 Öddö Norra (brygga) S. Ledn. Öddö SPU Havet Volym. Antal bräddningar & timmar 47 Capri Seläter SPU ,042 Havet Via Nya Seläter 48 Källviksdalen Seläter SPU ,984 Havet Volym. Antal bräddningar & timmar 49 Monelid Seläter SPU Havet Volym. Antal bräddningar & timmar 50 Seglarbyn Seläter SPU ,25 Havet Via Nya Seläter 51 Seläter G:a Seläter Havet Volym. Antal bräddningar & timmar 52 Seläter Nya Seläter SPU Havet Volym. Antal bräddningar & timmar 53 Bräddstation Skee Havet? 54 Skee Skee SPU ,1 Havet Volym. Antal bräddningar & timmar 55 Villa Station Skee Havet Vippa 56 Strand Strand SPU ,75 Havet Volym. Antal bräddningar & timmar Strömstads kommun 5 av MKB Österröds ARV

31 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Stugområde Strand SPU ,43 Havet Via AP Strand 58 Vändplan Strand SPU ,336 Havet Via AP Strand 59 Berget AP1 Strömstad SPU Havet Volym. Antal bräddningar & timmar 60 Bojardalen Strömstad SPU Havet? 61 Duckman Strömstad SPU ,57 Havet? 62 Folkparken Strömstad SPU Havet? 63 Kristorp Strömstad SPU Havet Via Oslovägen AP 64 Mellby Strömstad SPU Havet Via Oslovägen AP 65 Myren AP3 Strömstad SPU Havet Volym. Antal bräddningar & timmar Lilla Oslovägen Strömstad Havet? 66 Oslovägen Strömstad SPU ,59 Havet Volym. Antal bräddningar & timmar 67 Skeppsbron AP2 Strömstad SPU Havet Volym. Antal bräddningar & timmar 68 Surbrunn Strömstad SPU Havet Volym. Antal bräddningar & timmar 69 Torskholmen Strömstad SPU Havet Volym. Antal bräddningar & timmar 70 Tången Strömstad SPU Havet Via Oslovägen AP 71 Tången 2 Strömstad SPU ,75 Havet Volym. Antal bräddningar & timmar 72 AP4 Strömstad Havet Antal timmar Strömstads kommun 6 av MKB Österröds ARV

32 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Bräddningar på pumpstationer 2011 Endast de pumpstationer som har bräddat redovisas nedan. Koordinatsystem: SWEREF NAMN/LOKALISERING SUMMA (TIM) SUMMA (m 3 ) BRÄDDNING (m 3 /h) INSTÄLLT VÄRDE KOORDINATER RECIPIENT X Y Fiskarbacken 6 5,2 0, Soptippen , Slön 1 (slön AP) 16,7 168,4 10,1?? Båleröd 8,7 14,9 1, Rossö 6,9 5,9 0, Höjden 6 2,9 0, Stare 13,8 207,9 15, Öddö 18 15,5 0, Skee 0,5 0,4 0, Myren AP3 34, , Oslovägen 2 12,7 6, AP4 (brädd vid nederbörd) 26,5 1325, AP4 (helt avstängd) Summa totalt timmar 149,8 h Summa totalt m ,9 m 3 Strömstads kommun 7 av MKB Österröds ARV

33 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug NEDERBÖRD (MM/MÅNAD) 72,0 78,0 49,0 57,0 89,9 95, ,2 NAMN/LOKALISERING JAN FEB MARS APRIL MAJ JUNI JULI AUG SEP OKT NOV DEC tim min tim min tim min tim min tim min tim min tim min tim min tim min tim min tim min tim min Fiskarbacken 6 Soptippen 5 Slön 1 (slön AP) Båleröd Rossö Höjden 6 Stare Öddö Skee 30 Myren AP Oslovägen 2 AP4 (brädd vid nederbörd) AP4 (helt avstängd) 5 Summa timmar/mån 25,8 29,4 8,2 25,3 0, ,8 49,4 0,9 0,4 3,3 Strömstads kommun 8 av MKB Österröds ARV

34 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Bräddningar på pumpstationer 2012 Endast de pumpstationer som har bräddat redovisas nedan. Koordinatsystem: SWEREF NAMN/LOKALISERING SUMMA (TIM) SUMMA (m 3 ) BRÄDDNING (m 3 /h) INSTÄLLT VÄRDE KOORDINATER RECIPIENT X Y Fiskarbacken 5,5 4,7 0, Slön 1 (slön AP) 32,4 327,4 10,1?? Öddö 0,7 0,6 0, Seläter Nya 0,5 0,5 1, Myren AP3 29, , AP4 2,7 133, Summa totalt timmar 71.4 h Summa totalt m ,6 m 3 NEDERBÖRD (MM/MÅNAD) 95,0 32,0 16,0 122,0 75,0 86, NAMN/LOKALISERING JAN FEB MARS APRIL MAJ JUNI JULI AUG SEP OKT NOV DEC tim min tim min tim min tim min tim min tim min tim min tim min tim min tim min tim min tim min Fiskarbacken 5 30 Slön 1 (slön AP) Öddö 40 Seläter Nya 27 Myren AP AP4 (vid nederbörd) 2 40 Summa timmar/mån 0,8 0,8 24,7 12,8 1,8 7 0, ,1 8,7 0 Strömstads kommun 9 av MKB Österröds ARV

35 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Bräddningar på pumpstationer 2013 Endast de pumpstationer som har bräddat redovisas nedan. Koordinatsystem: SWEREF NAMN/LOKALISERING SUMMA (TIM) SUMMA (m 3 ) BRÄDDNING (m 3 /h) INSTÄLLT VÄRDE KOORDINATER RECIPIENT X Y Ma 17,0 246,5 14, Ånneröd 4,0 51,6 12, Erik Sthare 10,5 9,0 0,86 Skonarevägen 0,5 14,7 29,4?? Prästängen 1 0,8 17,4 71, Båleröd 10,2 24,6 1, Strandvägen 19,1 24,6 1, Långövägen 1,8 0,4 0, Rossö 12,5 10,8 0,86 Stare 90,4 1365,3 15, Tjärnö 1 36,5 390,6 10, Öddö 0,7 0,6 0, Räkstigen 9,0 10,5 1, Seläter Nya 7,5 8,8 1, Skee 29,6 25,4 0, Strand 34,0 8,2 0, Mellby 0,3 9,6 38, Myren 85, , Lilla Oslovägen 50? Oslovägen 20,2 128,5 6, Skeppsbron 0,7 30,8 46, Tången 2 2,0 1,7 0, Summa totalt timmar 440,5 h Summa totalt m m 3 Strömstads kommun 10 av MKB Österröds ARV

36 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug NEDERBÖRD (MM/MÅNAD) 43,0 18,2 0,8 50,8 60,4 128,0 34,6 65,8 61,0 144,0 110,0 182 NAMN/LOKALISERING JAN FEB MARS APRIL MAJ JUNI JULI AUG SEP OKT NOV DEC tim min tim min tim min tim min tim min tim min tim min tim min tim min tim min tim min tim min Ma 6 11 Ånneröd 4 Erik Sthare 5,5 5 Skonarevägen 30 Prästängen 1 50 Båleröd Strandvägen Långövägen 1 45 Rossö Stare Tjärnö Öddö Räkstigen 9 Seläter Nya 7,5 Skee Strand Mellby 15 Myren Lilla Oslovägen Oslovägen Skeppsbron 40 Tången 2 2 Summa timmar/mån 21 7,5 0 29, , ,3 67,8 249,25 Strömstads kommun 11 av MKB Österröds ARV

37 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Bräddningar på pumpstationer 2013 Strand Ma Seläter Nya Räkstigen Ånneröd Tången 2 Erik Sthare Soptippen Lilla Oslovägen Skonarevägen Fiskarebacken Mellby Slön 1 Oslovägen Skeppsbron Prästängen 1 Myren AP 4 Stare Skee Öddö Strandvägen Båleröd Tjärnö Höjden Rossö Långövägen Översiktskarta över de bräddpunkter där bräddningar inträffade mellan Strömstads kommun 12 av MKB Österröds ARV

38 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Bräddningar på pumpstationer 2013 Ma Recipient: Vattendrag bredvid pumpstation Under 2013 bräddades ca 247 m 3 men ingenting under 2011 och Nederbördspåverkan har minskat på grund av nya pumpar, sanering av kringliggande ledningar och en ny pumpstation (Härslätt) mellan Ma och Ånneröd. Ånneröd Recipient: Vattendrag bredvid pumpstation Pumpstationen Ånneröd har under 2013 bräddat ca 52 m 3 avloppsvatten. Inom tillrinningsområdet föreligger viss nederbördspåverkan, sannolikt på grund av inläckage eller felkopplade hårdgjorda ytor. Eventuellt kan det även röra sig om inläckage av ytvatten vid höga nivåer. Ett sådant inläckage har åtgärdats med det kan finnas fler. Ledningenätet som är anslutet till Ånneröd är ej heller sanerade. Erik Sthare Recipient: Pumpstationen Erik Sthare har under 2013 bräddat ca 9 m 3 avloppsvatten. Den ringa volymen har sannolikt inte påverkat recipienten på ett negativt sätt. Bräddningen skedde i december som fick mycket nederbörd. Skonarevägen Recipient: Okänd Ca 15 m 3 avloppsvatten bräddades 2013 men inget 2011 eller Recipienten är föreskriven som musselvatten och i närheten finns riksintressen för naturvård. Volymen som bräddats är dock mycket liten och påverkan på recipienten bedöms som ringa. Fiskarebacken Recipient: Havet (utanför Höskär) Totalt ca 10 m 3 avloppsvatten bräddades 2011 och 2012 (inget 2013). Recipienten är föreskriven som musselvatten och i närheten finns riksintressen för naturvård. Bräddningar har skett under perioder med hög nederbörd. 10 m 3 är dock en liten volym och påverkan på recipienten får anses vara ringa. Soptippen Recipient: Havet (Bojarkilen) Under 2011 bräddades ca 147 m 3 avloppsvatten vid Soptippen pumpstation, vilket inträffade i samband med hög nederbörd. Inga bräddningar registrerades år 2012 och Nederbördspåverkan inom avrinningsområdet till Soptippen avloppspumpstation har reducerats markant. Detta torde bero till största delen på att inläckage av ytvatten från en närbelägen bäck förhindrats. Bäcken har nu renoverats och pumpstationen har invallats samt försetts med nya pumpar. Stationen har även införts i driftövervakningssystemet. Prästängen 1 Recipient: Dagvattenledning till dike Strömstads kommun 13 av MKB Österröds ARV

39 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug I november 2013 bräddades 60 m 3 avloppsvatten och 2012 skedde ingen bräddning från denna pumpstation. I tillrinningsområdet råder det sannolikt en viss nederbördspåverkan i och med inläckage och felkopplade takytor. Pumpstationen verkar ha ca 45 % lägre kapacitet än vad den borde ha vilket bör undersökas och ledningarna rensas. Slön 1 pumpstation Recipient: Okänd Totalt ca 500 m 3 avloppsvatten bräddades mellan Det har noterats att skumgummi flyter in i stationen vilket medför att pumparna sätter igen sig. I åtgärdsplanen för spillvattenledningsnätet föreslås att ett kapacitetsprov utförs vid pumpstationen samt att tryckavloppsledningens kondition kontrolleras och ledningen rensas. Ingen bräddning skedde Båleröd pumpstation Recipient: Havet (Tångebukten) Recipienten för bräddat avloppsvatten från Båleröd pumpstation (Tångebukten) är avsatt som fredningsområde för fisk, riksintresse för naturvård samt föreskriven som musselvatten. Under 2011 bräddades totalt ca 15 m 3 avloppsvatten på Båleröd pumpstation, vilken är en liten volym som inte anses ha medfört någon större påverkan på recipienten. Inga bräddningar registrerades år Under 2013 bräddades ca 17 m 3. Även detta är en relativt liten volym. Strandvägen Recipient: Havet (Tångeflo) Avloppspumpstationen Strandvägen bräddade under 2013 ca 25 m 3 avloppsvatten till recipienten Tångeflo. Tångeflo är föreskriven som musselvatten, men den relativt ringa volymen bräddat vatten bör ej ha orsakat problem för recipienten. Långövägen Recipient: Dike vid pumpstationen Ca 11 m 3 avloppsvatten bräddades från Långövägens avloppspumpstation under Ingen bräddning skedde 2011 och Området är utpekat som riksintresse för natur- och kulturmiljövård. Den relativt ringa volymen bräddat vatten bör inte ha orsakat någon skada på recipienten. Rossö avloppspumpstation Recipient: Havet (utanför norra Rossö) Recipienten är utpekad som riksintresse för kulturmiljövård och naturvård, samt föreskriven som musselvatten. Endast ca 6 m 3 avloppsvatten bräddades vid Rossö avloppspumpstation Bräddning skedde i samband med mycket hög nederbörd och påverkan på recipienten anses ha varit försumbar. Inga bräddningar registrerades år 2012 eller Pumpstationen ingår i driftövervakningssystemet. Höjden avloppspumpstation Recipient: Havet (utanför norra Rossö) Recipienten är utpekad som riksintresse för kulturmiljövård och naturvård samt föreskriven som musselvatten. Ca 3 m 3 bräddades från Höjdens avloppspumpstation år 2011, vilken är en liten volym. Inga bräddningar registrerades år 2012 eller Strömstads kommun 14 av MKB Österröds ARV

40 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Stare avloppspumpstation Recipient: Havet (Starekilen) Recipienten är utpekad som riksintresse för naturvård och föreskriven som musselvatten. Ca 100 m från bräddpunkten finns en badplats. Under 2011 bräddades ca 208 m 3 avloppsvatten vid Stare avloppspumpstation. Bräddningarna skedde dock i januari, februari, mars och i december, d.v.s. ej under badsäsong. Inga bräddningar registrerades år År 2013 bräddades det åter från pumpstationen Stare, detta år 1365 m 3, vilket är en mycket stor volym. Återigen skedde bräddningarna endast utanför badsäsong oktober till december. I åtgärdsplanen för ledningsnätet konstateras det att det finns en stor nederbördspåverkan inom avrinningsområdet vilket sannolikt kan härledas till felkopplade takytor. Även dränvattenflödet tros vara stort. Det föreslås även att pumpkapaciteten i Stare ses över. Tjärnö 1 Recipient: Havet (Hasslebukten) Bräddning från pumpstationen Tjärnö 1 har skett under 2013 och då i princip bara i november och december. Pumpstationen ligger i direkt anslutning till ett större område skyddat av Natura 2000 och naturreservat. Vattnet runt pumpstationen är även klassat som musselvatten. Dessutom finns det marina områden i direkt anslutning till pumpstationen som är av riksintresse för naturvård. Öddö avloppspumpstation Recipient: Havet (Koskärsflaket) Recipienten är utpekad som riksintresse för naturvård samt föreskriven som musselvatten. Under 2011 bräddades ca 16 m 3 avloppsvatten vid Öddö avloppspumpstation. Ca 0,6 m 3 bräddades under 2012 och lika mycket Påverkan på recipienten anses ha varit liten med anledning av de små utsläppsvolymerna och god omblandning i utsläppspunkten. I åtgärdsplanen för ledningsnätet konstateras det att det finns en stor nederbördspåverkan inom avrinningsområdet vilket sannolikt kan härledas till felkopplade hårdgjorda ytor. Även pumpstationens kapacitet bör ses över. Räkstigen Recipient: Havet (Långörännan) Under 2013 bräddades ca 11 m 3 avloppsvatten vid Räkstigens pumpstation. Inga bräddningar registrerades 2011 och Recipienten är föreskriven som musselvatten och i närheten finns riksintressen för naturvård. Den ringa volymen bräddat avloppsvatten anses dock inte ha medfört någon substantiell påverkan på recipienten. Seläter Nya Recipient: Havet (Långörännan) Under 2012 bräddades ca 0,5 m 3 avloppsvatten vid Seläter nya pumpstation och ca 9 m 3 under Inga bräddningar registrerades Recipienten är föreskriven som musselvatten och i närheten finns riksintressen för naturvård. Den ringa volymen bräddat avloppsvatten anses dock inte ha medfört någon substantiell påverkan på recipienten. Skee avloppspumpstation Strömstads kommun 15 av MKB Österröds ARV

41 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Recipient: Vättlandsån Skee avloppspumpstation har sin utsläppspunkt i Vättlandsån, vilken mynnar ut i sjön Strömsvattnet. Strömsvattnet avvattnas via Strömsån genom Strömstad till havet. Under 2011 bräddades ca 0,4 m 3 avloppsvatten vid Skee avloppspumpstation, vilken är en mycket liten volym. Inga bräddningar registrerades år 2012 men 2013 registrerades 25 m 3. I åtgärdsplanen för ledningsnätet noteras det att en relativt stor nederbördspåverkan påvisas, vilket föranleder att åtgärder bör vidtas inom området. Till viss del rör det sig om nederbördspåverkan med lång koncentrationstid, vilket indikerar inläckage och ökade dräneringsflöden vid nederbörd, men det finns sannolikt också en stor påverkan från felkopplade hårdgjorda ytor. Strand Recipient: Havet (Saltverksbukten, Dynekilen) Under 2013 bräddades 8 m 3 från Strands avloppspumpstation och 2012 bräddades inget från denna pumpstation. Utsläppet bör ha haft en ringa påverkan på recipienten. Strands pumpstation är med i driftövervakningssystemet och hela Strandenområdet har sanerats. Mellby Recipient: Till vägtrumma under vägen Knappt 10 m 3 har bräddats från Mellby pumpstation. Området omfattas av riksintresse för kulturmiljövård. Pumpstationen har en lägre kapacitet än vad den uppströms belägna pumpstationen Soptippen. Detta gör att sannolikheten för bräddning ökar vid hög nederbörd. Samtidigt har ett omfattande uppströmsarbete gjorts vid Soptippen där andelen hårdgjord yta till avloppsledningsnätet minskats med 90 %. Detta ger en lägre tillrinning av tillskottsvatten även till Mellby pumpstation. Den relativt låga volym som bräddats bör ej ha orsakat någon större påverkan på recipienten. Myren avloppspumpstation Recipient: Havet (Myrens hamn) Myren avloppspumpstation har sin utsläppspunkt i Myrens hamn. Bräddpunkten är belägen intill utsläppspunkten för renat avloppsvatten från Österröds ARV och är inom ett område som är utpekat som riksintresse för naturvård och föreskriven som mussselvatten. Under 2011 bräddades ca 3160 m 3 avloppsvatten vid Myrens avloppspumpstation. Under 2012 var volymen bräddat avloppsvatten ca 2697 m 3 och under m 3. Volymerna bräddat avloppsvatten har varit mycket stora och trots att omblandningen i bräddpunkten är bra kan det inte uteslutas att recipienten påverkas negativt av utsläppen. Myrens pumpar är nya och ledningssystemet är relinat för att minska inläckage av havsvatten. Det finns dock indikationer på att det kan finnas felkopplade och hårdgjorda ytor inom avrinningsområdet. Lilla Oslovägen Recipient: Strömsvattnet Under 2013 bräddades vatten från pumpstationen Lilla Oslovägen i 50 timmar. Oslovägen Recipient: Strömsvattnet Strömstads kommun 16 av MKB Österröds ARV

42 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Strömsvattnet är en insjö och klassificerat som naturreservat och ett Natura område. Strömsvattnet avvattnas av Strömsån till havet. Under 2011 bräddades ca 12,7 m 3 avloppsvatten vid Oslovägen avloppspumpstation, vilket får anses vara en relativt liten mängd med liten påverkan på recipienten bräddades däremot 128,5 m 3 vilket är en ganska stor volym. I åtgärdsplanen för spillvattenledningssystemet noteras dock att det inom avrinningsområdet föreligger relativt stor nederbördspåverkan, vilket föranleder att åtgärder bör vidtas inom området. Till stor del rör det sig om nederbördspåverkan med kort koncentrationstid, vilket indikerar att det finns felkopplade hårdgjorda ytor inom avrinningsområdet. Det har inte heller gjorts några åtgärder på ledningsnätet. Inga bräddningar registrerades år Skeppsbron Recipient: Inloppet till Strömsvattnet Under 2013 bräddades 32 m 3 avloppsvatten från Skeppsbrons pumpstation vilket är en mindre volym. Kanalen in till Strömsvattnet där Skeppsbrons pumpstation bräddar är dock ganska trång omblandningen sannolikt relativt dålig. Potentiellt kan mindre effekter ha uppkommit för en kortare tid i den omedelbara utsläppspunkten. Både felkopplade hårdgjorda ytor och havsvatteninläckage kan vara bidragande till bräddningen eftersom nederbördspåverkan i området har en kort koncentrationstid. Tången 2 Recipient: Strömsvattnet Under 2013 bräddades knappt 2 m 3 avloppsvatten från Tången 2. Denna lilla volym bör inte ha orsakat någon negativ påverkan på recipienten. Totalt sett har nederbördspåverkan vid Tången 2 minskat jämfört med mätperioden Österröd AP4 Recipient: Havet (Hålkedalskilen) Under 2011 bräddades totalt 2110 m 3 avloppsvatten vid AP4. År 2012 var volymen bräddat avloppsvatten ca 133 m 3. Hålkedalskilen är föreskriven som musselvatten och mynnar ut i havet via en badplats skedde inga bräddningar från denna pumpstation. Bräddningarna 2011 skedde till största del under april men till viss del bräddades även under augusti och september, det vill säga under potentiell badsäsong skedde bräddningen under maj, även det potentiell badsäsong. Strömstads kommun 17 av MKB Österröds ARV

43 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Bilaga 7 Transportvägar till och från Österröds avloppsreningsverk genom Strömstads kommun Strömstads kommun 1 av MKB Österröds ARV

44 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Transportvägar Österröds ARV Strömstads kommun 2 av MKB Österröds ARV

45 H2OLAND Mark de Blois/Behroz Haidarian/Therese Areskoug Bilaga 8 Produktblad och säkerhetsdatablad 1. ZETAG PLUSPAC 1465 Strömstads kommun MKB Österröds ARV

46 Säkerhetsdatablad sida: 1/8 BASF Säkerhetsdatablad enligt Föreskrift (EG) No. 1907/2006 Datum / omarbetad den: 2010/10/12 Version: 1.0 Produkt: ZETAG 7565 ( /SDS_GEN_SE/SV) tryckdatum Namnet på ämnet/beredningen och bolaget/företaget ZETAG 7565 Användning: flockningsmedel Registreringsnummer: Företag: BASF SE Ludwigshafen GERMANY Kontaktadress: BASF AB Haraldsgatan Goeteborg SWEDEN telefon: Telefax-nummer: adress: product-safety-north@basf.com Nödfallsinformation: International emergency number: telefon: Farliga egenskaper Enligt FÖRORDNING (EG) Nr. 1272/2008 om klassificering, märkning och förpackning av ämnen och blandningar Märkning och skyddsangivelse: Produkten är inte märkningspliktig enligt GHS kriterierna. Klassificering av ämnet och blandningen: Klassificeringen är inte nödvändigt enligt GHS kriterier för denna produkt.

47 sida: 2/8 BASF Säkerhetsdatablad enligt Föreskrift (EG) No. 1907/2006 Datum / omarbetad den: 2010/10/12 Version: 1.0 Produkt: ZETAG 7565 ( /SDS_GEN_SE/SV) tryckdatum Möjliga risker (Enligt Direktiv 67/548/EWG eller 1999/45/EG) Kan orsaka lätt ögonirritation, som dock avtar när produkten avlägsnats. Kan orsaka irritation av andningsvägarna om damm inandas. Vid längre tids påverkan av produkten är hudirritation möjlig. Denna typ av produkt har en tendens att skapa damm om den hanteras ovarsamt. Den brinner endast med svårighet, men som för många organiska pulver kan brandfarliga dammoln bildas i luften Mycket hal i vått tillstånd. Låg akut LC50/EC50 för vattenorganismer, men har i ett längre perspektiv inga negativa effekter på vattenmiljön. Se avsnitt 12 för detaljer. 3. Sammansättning/information om beståndsdelar Kemisk benämning polyakrylamid, katjonisk Farliga beståndsdelar (GHS) Enligt Förordning (EG) Nr.1272/2008 adipinsyra halt (W/W): >= 2 % - <= 6 % CAS-nummer: EG-nummer: INDEX-Nummer: Ögonirr.: Kat. 2 Farliga ämnen Enligt Direktiv 1999/45/EG Adipic acid halt (W/W): >= 2 % - <= 6 % CAS-nummer: EG-nummer: Farosymbol(er): Xi R-fras(er): 36 Om farliga ämnen finns i produkten, är den fullständiga ordalydelsen av dess farosymboler och R-fraser specificerade i kapitel Åtgärder vid första hjälpen Allmänna råd: Tag av nedsmutsade kläder. Vid inandning: Vid besvär efter inandning av damm: frisk luft, kontakta läkare. Vid hudkontakt: Tvätta grundligt med tvål och vatten.

48 sida: 3/8 BASF Säkerhetsdatablad enligt Föreskrift (EG) No. 1907/2006 Datum / omarbetad den: 2010/10/12 Version: 1.0 Produkt: ZETAG 7565 ( /SDS_GEN_SE/SV) tryckdatum Stänk i ögon: Skölj grundligt i minst 15 minuter med rinnande vatten, särade ögonlock. Vid förtäring: Skölj munnen och drick därefter rikligt med vatten. Kontrollera andning och puls. Placera den skadade i framstupa sidoläge och täck över med filt så att värmen bevaras. Lossa kläder som sitter åt, till exempel krage, slips, bälte eller midjeband. Uppsök läkare. Framkalla aldrig kräkning eller tillför aldrig något oralt om skadad person är medvetslös eller har kramper. Framkalla ej kräkning utan att ha fått besked från läkare eller giftcentralen. Råd till läkare: Symptom: Inga betydande symtom förväntas på grund av icke-klassificeringen av produkten. Behandling: behandla efter symptom (sanering, vitala funktioner), inget specifikt motgift känt. 5. Brandbekämpningsåtgärder Lämpliga släckningsmedel: släckpulver, skum Av säkerhetsskäl olämpliga släckningsmedel: vattenstråle, koldioxid Tilläggsinformation: Om vatten används - begränsa fotgängar- och fordonstrafiken i områden där halkrisk kan föreligga. Särskilda faror: koloxider, kväveoxider De nämnda ämnena/ämnesgrupperna kan frigöras vid brand. Mycket hal i vått tillstånd. Särskild skyddsutrustning: Använd friskluftsmask. Övrig information: Risken beror på de brinnande ämnena och de rådande brandförhållandena. Förorenat släckningsvatten måste omhändertagas enligt lokala föreskrifter. 6. Åtgärder vid oavsiktliga utsläpp Personliga skyddsåtgärder: Undvik dammbildning. Använd lämplig personlig skyddsutrustning. Skyddsåtgärder- miljö: Får ej släppas ut i avloppet/vattenmiljön/grundvattnet. Saneringsåtgärder: För små mängder: Tag upp på lämpligt sätt och omhändertag. För stora mängder: Tas upp med dammbindande material och omhändertag. En utspilld produkt som väts ned eller blir till vattenlösning utgör en risk på grund av halkfaran. Undvik dammbildning.

49 sida: 4/8 BASF Säkerhetsdatablad enligt Föreskrift (EG) No. 1907/2006 Datum / omarbetad den: 2010/10/12 Version: 1.0 Produkt: ZETAG 7565 ( /SDS_GEN_SE/SV) tryckdatum Hantering och lagring Hantering Vid omfyllning av större mängder utan utsug: andningsskydd. Hantera i enlighet med god yrkeshygien och säkerhetspraxis. Bildar hala beläggningar vid kontakt med vatten. Brand- och explosionsskydd: Undvik dammbildning. Vidtag åtgärder mot statisk elektricitet. Lagring Ytterligare information om lagringsförhållanden: Lagras svalt och torrt i oöppnade originalförpackningar. Undvik väta, fukt eller fuktiga förhållanden, extrema temperatrer och tändkällor. Lagerstabilitet: Undvik extrem värme. 8. Begränsning av exponeringen/personligt skydd Komponenter med arbetsplatsrelaterade gränsvärden, som skall kontrolleras Damm, respirabelt damm NGV värde 5 mg/m3 (SE), andningsbar damm Damm, totaldamm NGV värde 10 mg/m3 (SE), Damm som kan inandas. Personlig skyddsutrustning Andningsskydd: Lämpligt andningsskydd vid låga koncentrationer eller kort exponeringstid: Partikelfilter med medelgod förmåga att hålla tillbaka fasta och flytande partiklar (t.ex. EN 143 eller 149, Typ P2 eller FFP2). Handskydd: Kemikaliebeständiga skyddshandskar (EN 374) Lämpliga material även vid längre, direkt kontakt (rekommenderas: skyddsindex 6, motsvarande > 480 minuters penetrationstid enligt EN 374): t.ex. nitrilgummi, klorprengummi, polyvinylklorid (PVC) bland annat Bestämmelserna är baserade på tester, litteraturangivelser och information från handsktillverkare, eller så är de hämtade från liknande ämnens motsvarigheter. Man bör ta hänsyn till att den dagliga användningstiden för en kemisk skyddshandske kan vara betydligt lägre än den genomträngande tid som visats vid tester. Detta bland annat på grund av temperaturen och många andra förhållanden. På grund av stor mångfald av typer skall tillverkarens anvisningar följas. Ögonskydd: Skyddsglasögon med sidoskydd (ställglasögon) (t.ex. EN 166) Skyddskläder: Lätt skyddsklädsel

50 sida: 5/8 BASF Säkerhetsdatablad enligt Föreskrift (EG) No. 1907/2006 Datum / omarbetad den: 2010/10/12 Version: 1.0 Produkt: ZETAG 7565 ( /SDS_GEN_SE/SV) tryckdatum Allmänna skydds- och hygienåtgärder: Hantera i enlighet med god yrkeshygien och säkerhetspraxis. Sörj för god ventilation. Det rekommenderas att täta arbetskläder används. Tvätta händer och/eller ansikte före raster och vid arbetspassets slut. Tag genast av alla nedstänkta kläder. Smutsiga kläder måste tvättas förre nya användninen 9. Fysikaliska och kemiska egenskaper Form: Färg: Lukt: pärlor vitaktigt luktlös ph-värde: 3,5-4,5 (10 g/l) Smältpunkt: Ämnet/produkten är sönderdelbar, därför ej bestämbar. Flampunkt: ej tillämpbar Tändtemperatur: 450 C Explosionsrisk: ej explosivt Relativ densitet: 0,75 Löslighet i vatten: Bildar en viskös lösning. 10. Stabilitet och reaktivitet Förhållanden att undvika: Undvika extrema temperaturer. Undvik fuktighet. Undvik elektrostatisk urladdning. Undvik antändningskällor. Ämnen att undvika: starka syror, starka baser., starka oxidationsmedel Metallkorrosion: Inte korrosiv mot metall. Farliga reaktioner: Produkten är i levererad form ej dammexplosiv, anrikning av fint damm kan dock medföra risk för dammexplosion. Farliga sönderdelningsprodukter: Inga farliga nedbrytningsprodukter om föreskrifterna/anvisningarna för korrekt hantering och lagring följs. 11. Toxikologisk information

51 sida: 6/8 BASF Säkerhetsdatablad enligt Föreskrift (EG) No. 1907/2006 Datum / omarbetad den: 2010/10/12 Version: 1.0 Produkt: ZETAG 7565 ( /SDS_GEN_SE/SV) tryckdatum Akut toxicitet Experimentella/beräknade data: LD50 råtta (oralt): > mg/kg (OECD Guideline 401) Irritation Experimentella/beräknade data: Frätande eller irriterande på huden kanin: ej irriterande (OECD Guideline 404) Allvarlig ögonskada/ögonirritation kanin: ej irriterande Övrig information angående toxicitet Produkten har inte blivit testad. De toxikologiska upplysningarna är hämtade från produkter med liknande struktur och sammansättning. 12. Ekologisk information Ekotoxikologi Bedömning av akvatisk toxicitet: Fisk- och akvatisk toxicitet reduceras drastisktgenom snabb irreversibel adsorption pü suspenderad och/eller löst organisk materia. Akuta effekter på vattenorganismer orsakas helt av polymerens katjonaktiva laddning. Denna neutraliseras snabbt och fullständigt i vattendraggenom irreversibel adsorption på partiklar, hydrolys och upplöst organiskt kol. Hydrolysprodukterna är inte akut skadliga för vattenorganismer. Fisktoxicitet: LC50 (96 h) mg/l (statiskt) Akvatiska invertebrater: EC50 (48 h) mg/l Persistens och nedbrytbarhet Eliminerbarhet: Ej biologiskt lättnedbrytbar (enligt OECD-kriterier) Uppgifter om stabilitet i vatten (hydrolys): t 1/2 > 70 % (28 d) (ph-värde > 6) Vid kontakt med vatten kommer ämnet att hydrolyseras snabbt. Bioackumulationspotential Bedömning bioackumulationspotential: Baserat på dess strukturella egenskaper är polymeren ej biotillgänglig. Ackumulering i organismer är ej att förvänta. PBT/vPvB-bedömning Enligt bilaga XIII till förordning (EG) nr 1907/2006 beträffande registrering, utvärdering, godkännande och begränsning av kemikalier (REACH): Produkten innehåller inte ett ämne som uppfyller PBT (långlivad/bioackumulerbar/toxisk) kriterierna..

52 sida: 7/8 BASF Säkerhetsdatablad enligt Föreskrift (EG) No. 1907/2006 Datum / omarbetad den: 2010/10/12 Version: 1.0 Produkt: ZETAG 7565 ( /SDS_GEN_SE/SV) tryckdatum Tilläggsinformation Ytterligare ekologisk information: Produkten har ej testats. Angivna uppgifter är härledda från produkter med liknande struktur eller sammansättning. 13. Avfallshantering Avfallshantering enligt nationala, regionala och lokala föreskrifter. Förorenad förpackning: Förpackningar som ej kan rengöras skall destrueras på samma sätt som innehållet. Icke kontaminerade förpackningar kan återanvändas. 14. Transportinformation LANDTRANSPORT ADR RID Inte farligt gods enligt gällande bestämmelser Inte farligt gods enligt gällande bestämmelser INRIKES SJÖTRANSPORT ADNR Inte farligt gods enligt gällande bestämmelser SJÖTRANSPORT IMDG Inte farligt gods enligt gällande bestämmelser Sea transport IMDG Not classified as a dangerous good under transport regulations FLYGTRANSPORT IATA/ICAO Inte farligt gods enligt gällande bestämmelser Air transport IATA/ICAO Not classified as a dangerous good under transport regulations 15. Gällande föreskrifter Föreskrifter för Europeiska Unionen (Märkning) / Nationella föreskrifter

53 sida: 8/8 BASF Säkerhetsdatablad enligt Föreskrift (EG) No. 1907/2006 Datum / omarbetad den: 2010/10/12 Version: 1.0 Produkt: ZETAG 7565 ( /SDS_GEN_SE/SV) tryckdatum EG-direktiv 1999/45/EG ('Preparatdirektivet'): Produkten är enligt EG-direktiv inte märkningspliktig. Säkerhetsdatablad finns att tillgå för yrkesmässig användning på begäran. Övriga föreskrifter 16. Annan information Olämplig användning: DETTA MATERIAL ÄR INTE AVSETT ATT ANVÄNDAS I PRODUKTER SOM KOMMER I långvarig KONTAKT MED SLEMHINNOR, KROPPVÄTSKOR ELLER KOMMER I BERÖRING MED SKADAD HUD ELLER I IMPLANTAT I MÄNNISKOKROPPEN OM INTE DEN FÄRDIGA PRODUKTEN HAR TESTAS I ENLIGHET MED NATIONELLA OCH INTERNATIONELLA TILLÄMPADE SÄKERHETSTESTADE KRAV. PÅ GRUND AV DET BREDA UTBUDET AV SÅDANA MÖJLIGA ANVÄNDNINGSOMRÅDEN, KAN VI INTE REKOMMENDERA DETTA MATERIAL SOM SÄKER OCH EFFEKTIV FÖR SÅDAN ANVÄNDNING OCH TAR EJ ANSVAR FÖR SÅDAN ANVÄNDNING. Vid sammanslagningen av CIBA och BASF gruppen, har alla säkerhetsdatabladen blivit omvärderade utifrån konsoliderad information. Detta kan orsaka ändringar i säkerhetsdatabladen. Skulle ni ha frågor med avseende på dessa ändringar ber vi Er meddela oss på adressen som nämns i avsnitt 1. Fullständig ordalydelse av farosymboler och R-fraser, nämnda i Kapitel 3 under 'Farliga ämnen': Xi Irriterande. 36 Irriterar ögonen. Lodräta streck i vänster marginal markerar ändringar från föregående version. Skulle Ni ha frågor eller önska ytterligare upplysningar avseende innehållet i säkerhetsdatabladet alternativt ha andra produktsäkerhetsrelevanta frågor ber vi Er meddela oss detta på följande adress: product-safety-north@basf.com Informationen i detta säkerhetsdatablad är baserad på vår nuvarande kunskap och erfarenhet och beskriver produkten endast med hänsyn till säkerhetskraven. Informationen beskriver inte produktens egenskaper (produktspecifikation). Varken särskilda egenskaper eller produktens lämplighet för ett specifikt syfte kan härledas från informationen i säkerhetsdatabladet. Det är produktmottagarens ansvar att observera eventuella äganderättigheter och existerande lagar och lagstiftning.

54 Säkerhetsdatablad i enlighet med Direktiv 91/155/EU PLUSPAC 1465 Utgåva (dd.mm.yyyy) 1. Namnet på Produkten och Företaget Produktnamn PLUSPAC 1465 Kemisk benämning Vattenlösning som innehåller polyaluminiumklorid CAS Nummer Preparation Användning Koaguleringsmedel Tillverkare/leverentör CIBA SPECIALTY CHEMICALS SWEDEN AB MILJÖAVDELNINGEN P.O. BOX VÄSTRA FRÖLUNDA SVERIGE Telefonnummer Telefax Information Product Safety och Regulatory Affairs Nödtelefonnummer (24h) SAMMANSÄTTNING/ÄMNENAS KLASSIFICERING Ämnen som utgör en fara för hälsan eller miljön EINECS- CAS Nummer Kemiskt namn Innehåll Symbol(er) R-fras(er) /ELINCS- Nummer Aluminiumklorid, basisk % Xi R36/38 3. FARLIGA EGENSKAPER Klassificerat som farligt enligt EU-direktiven Xi Irriterande Irriterar ögonen och huden. Inandning av ånga eller aerosol kan orsaka irritation i andningsvägarna. Kan orsaka irritation i gastrointestinalsystemet vid förtäring. Orsakar korrosion hos metaller. Den ej neutraliserade produkten antas vara giftig för fiskar. 4. FÖRSTA HJÄLPEN Hudkontakt Avlägsna alla nersölade kläder och skor omedelbart under kraftig dusch. Fortsätt duscha i minst minuter. Stänk i ögon Skölj omedelbart med mycket vatten i minst 15 minuter. Vid ögonirritation, sök läkarhjälp. Inandning Om den sårade har andats in dimmor eller stänk skall denna person flyttas ut i friska luften och alla luftvägar hållas fria. Den sårade måste hållas i vila. Kontakta läkare. Förtäring Framkalla inte kräkning. Stoppa inget i munnen då den drabbade är medvetslös eller har krampryckningar. Om den drabbade andas och har puls, placera i framstupa sidoläge och tillkalla läkare. Om den drabbade är vid medvetande skölj munnen med vatten. Ge omedelbart 600 ml vatten, och sedan upprepat med vatten, ca 200 ml var tionde minut. Kontakta omedelbart läkare. Versionsdatum /5 (26115 B/SWE/W/1)
