Frihandsfräsning med handöverfräsen

Transkript

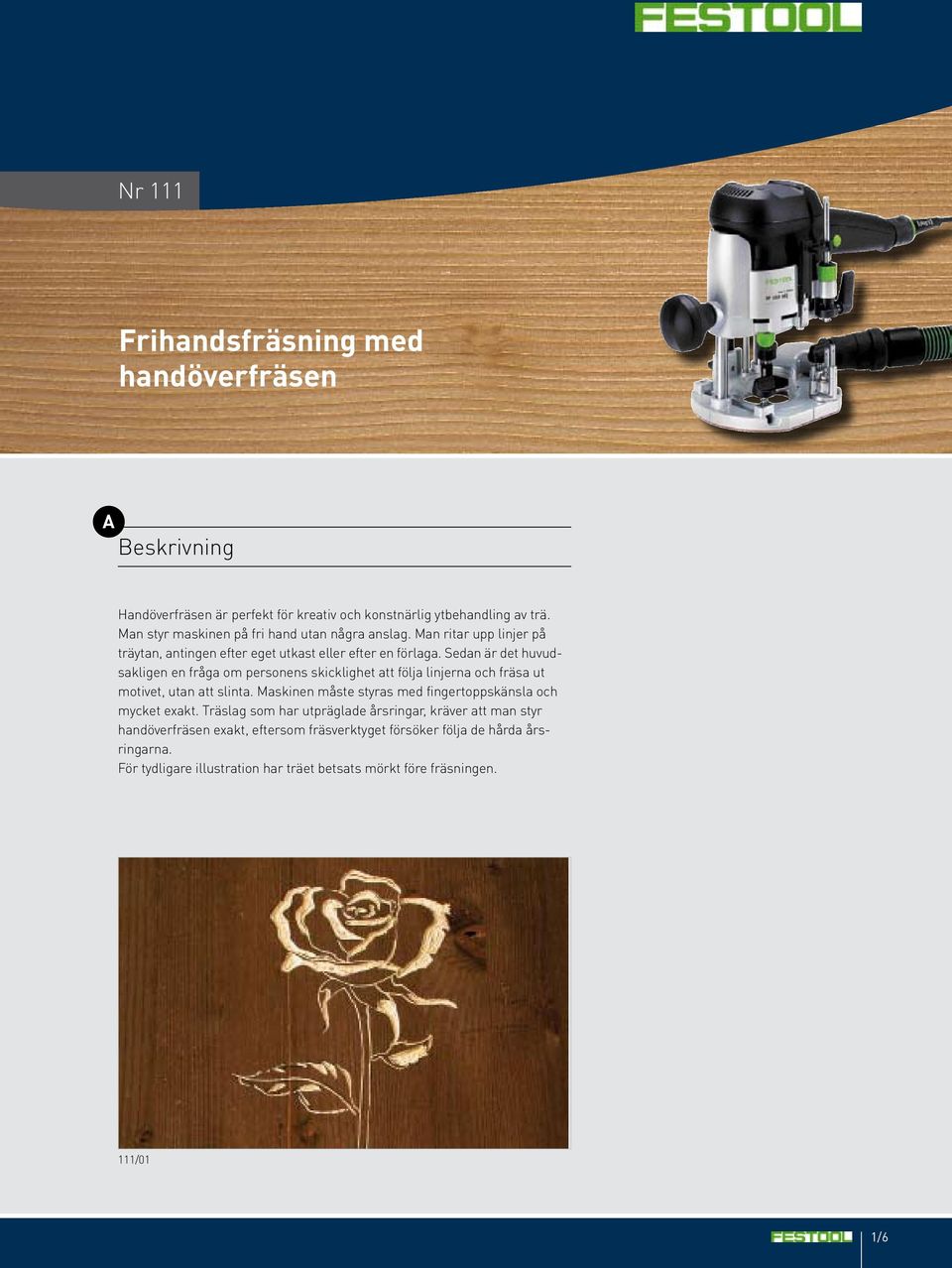

1 Nr 111 Frihandsfräsning med handöverfräsen A Beskrivning Handöverfräsen är perfekt för kreativ och konstnärlig ytbehandling av trä. Man styr maskinen på fri hand utan några anslag. Man ritar upp linjer på träytan, antingen efter eget utkast eller efter en förlaga. Sedan är det huvudsakligen en fråga om personens skicklighet att följa linjerna och fräsa ut motivet, utan att slinta. Maskinen måste styras med fingertoppskänsla och mycket exakt. Träslag som har utpräglade årsringar, kräver att man styr handöverfräsen exakt, eftersom fräsverktyget försöker följa de hårda årsringarna. För tydligare illustration har träet betsats mörkt före fräsningen. 111/01 1/6

2 Först några exempel: Gravering med handöverfräsen. Blommotiv utfört med skriftfräs. Används för dekorationer och text i trä Bild av symboler som dekorativt element 111/02 Orienteringssymbol, till exempel på en toalettdörr i en bar 111/03 Kan användas för dekorfräsning av djurmotiv, till exempel på barnmöbler 111/04 Skyltar med text 111/05 2/6

3 B Maskiner/tillbehör Grundutrustning: Benämning Art.nr Handöverfräs (Festool OF 900 E, OF 1000 EB, OF 1010 EB) * * Beställningsnumret finns i huvudkatalogen från Festool och på hemsidan. 111/06 Du kan bland annat använda följande verktyg för fräsning: Skriftfräs V-notfräs Hålkälsfräs Notfräs med liten diameter Använd en dammsugare med sugslang D 27, så arbetar du så gott som dammfritt och du får fri sikt över de ritade linjerna. För att spänna fast arbetsobjekten rekommenderar vi ett multifunktionsbord med spännelement (tillbehör). C Förbereda/ställa in Montera önskat fräsverktyg i handöverfräsens spännhylsa. I exemplet används en skriftfräs. Denna finns i HW eller HS. 111/07 Kalkera konturlinjerna på arbetsobjektet med kalkeringspapper. 111/08 3/6

4 Följ konturlinjerna med skriftfräsen och fräs ur konturerna under 1-2 fräsomgångar. Fräsdjupet kan ställas in ganska ytligt den första fräsomgången. Exakta värden kan inte anges här, eftersom det beror på vilket träslag som används. Provfräs först några gånger i samma träslag och testa vilket fräsdjup som fungerar bäst. 111/09 Styr handöverfräsen med båda händerna. Den ena handen har man på pistolgreppet, den andra ska vila med handloven på arbetsstycket och styra handöverfräsen på fräsbordet. På så vis får man en relativt exakt styrning, utan att man slinter. 111/10 Så här kan en färdig kontur se ut. 111/11 Ett annat sätt att fräsa efter mallar på, är att klistra fast en kopia av mallen på arbetsstycket. 111/12 I detta exempel fräser man först alla inre linjer/element och slutligen ansiktskonturen. Annars glider mallen ur läge. 111/13 4/6

5 För att kopiera en blomma efter mallen måste man arbeta mycket omsorgsfullt. Här handlar det inte bara om att följa en kontur, utan även att få fram en tredimensionell effekt (se bild 01). 111/14 På detaljfotot kan man se att fräsdjupet varierar. 111/15 Med en hålkälsfräs kan man få ytor som med en hålkälssnidarkniv. 111/16 Lyft och sänk överfräsens motordel under fräsningen. Därvid går det även att ändra matningsriktningen i det kompakta materialet. Om man fräser utmed kanter, så måste man tänka på att man arbetar mot rotationsriktningen. 111/17 5/6

6 Experiment: En yta har "snidits" med hålkälsfräsen. Sedan har ytan betsats röd och vissa ställen har "snidits" ur ytterligare. Den tredimensionella effekten blir tydlig. 111/18 Här visas en detaljbild på en relief från ett barnkammarmotiv. Här har man graverat med en skriftfräs och fräst med en liten hålkälsfräs, för att frilägga figurerna. 111/19 Man kan få en 3D-effekt genom att fräsa runt om konturen. 111/20 I detta exempel användes en spiralnotfräs för att frilägga konturen. 111/21 Vårt användningsexempel är en rekommendation som utarbetats vid praktisk användning. De olika ramvillkoren är dock inget som vi kan påverka. Därför frånskriver vi oss all garanti. Inga rättsliga anspråk kan av dessa skäl ställas gentemot Festool. Följ alltid säkerhetsanvisningarna och bruksanvisningen som medföljer varje produkt. 6/6
