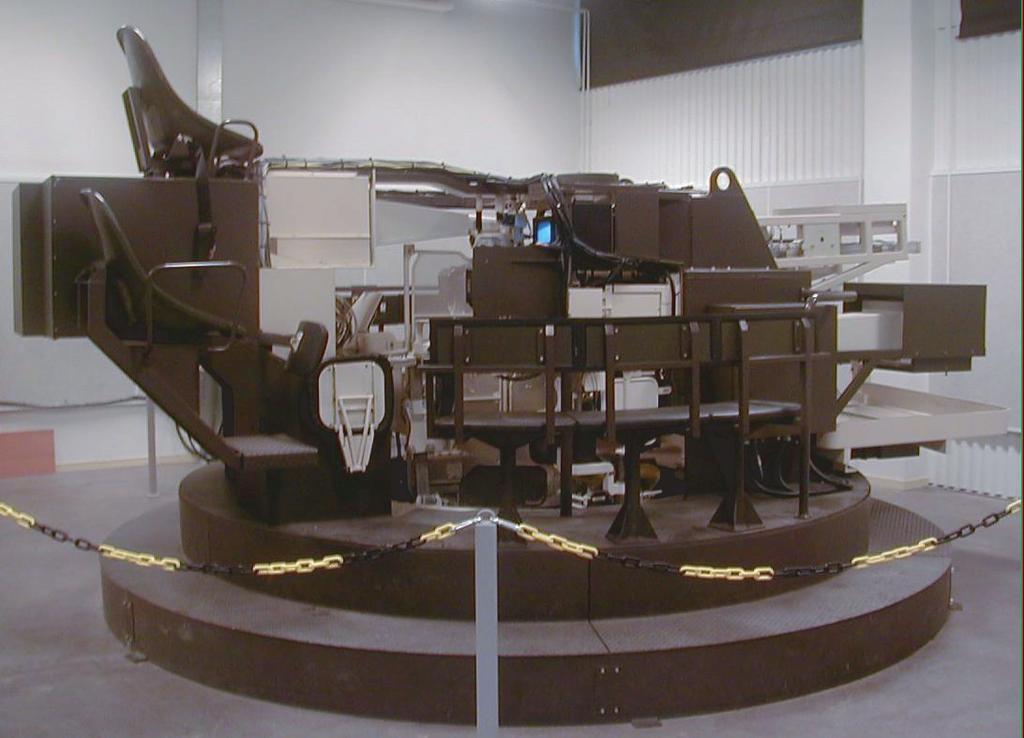

1 Tornbesättningsträningsanläggning Strv 122 MVSCH Grundtillsyn Försvarets materielverk Utgåva 5 Revision 1,

2

3 M Tornbesättningsträningsanläggning Strv 122 Vårdsystem FM MVSCH Grundtillsyn FÖRSVARETS MATERIELVERK M TBTA 122 Fastställd jämlikt: AL Mk F Strf 18FMV905-7:1 Distribution via: MVIF

4

5 sida M Bild Utgåva Tabell 5 Revision 1 Innehåll 1 Grundtillsyn Daglig och särskild tillsyn Övningstornet Nätaggregat Instruktörsstation Referenstabell Utgåva 5 Revision

6 Tabell 1 Grundtillsyn LE-A-U A-287A-B / Leo 2 122A 1.1 Daglig och särskild tillsyn Kontrollera att daglig och särskild tillsyn är utförda. 1.2 Övningstornet Övningstorn... (individnr) Plats... Datum... Drifttidsmätare... Skotträknare... Kontrollansvarig... Pos GT Intervall Ref System/komponent Omfattning Anteckning Å F Vagnchefens utrymme 1 1 Ref 1 sida 9 Vagnchefens siktesmonitorhållare Kontroll av fastsättning 2 1 Ref 2 sida 9 Vagnchefens siktesmonitor Kontroll av funktion, rengöring av monitorns bildskärm 3 1 Ref 3 sida 9 Sensor hos vagnchefens Kontrollera funktion och fastsättning 4 1 Ref 1 sida 9 Ref 2 sida 9 Vagnchefens sikte/peri Kontroll av tillbehör Kontroll av funktion 5 1 Ref 3 sida 9 Manöverpanel driftnivå Kontrollera funktion och fastsättning 6 1 Ref 4 sida 9 Vagnchefens anslutningslåda Test av kommunikationsfunktioner och tillbehör 7 1 Ref 3 sida 9 Manöverpanel IR-sikte Kontrollera funktion och fastsättning 8 1 Ref 3 sida 9 Manöverpanel vagnchefens sikte Kontrollera funktion och fastsättning 9 1 Ref 3 sida 9 Manöverpanel för rökkastare Kontrollera funktion och fastsättning Utgåva 5 Revision

7 Pos GT Intervall Ref System/komponent Omfattning Anteckning Å F Skyttens utrymme 10 1 Ref 3 sida 9 Förstoringsomkopplare Kontrollera funktion och fastsättning 11 1 x Ref 3 sida 9 Siktesomkopplare "Dag/IR" Kontrollera funktion och fastsättning 12 1 x Ref 3 sida 9 Solskyddsfilter Kontrollera funktion och fastsättning 13 1 Ref 5 sida 9 Skyttens siktesmonitorhållare Kontroll av fastsättning 14 1 Skyttens siktesmonitor Kontroll av funktion, rengöring av monitorns bildskärm 15 1 Ref 3 sida 9 Manöverpanel siktesluckor Kontrollera funktion och fastsättning 16 1 Ref 3 sida 9 Skyttens manöverpanel Test av alla funktioner (glödlampor) och fastsättning 17 1 Ref 3 sida 9 Manöverpanel kalkylator skytt Kontrollera funktion och fastsättning 18 1 Ref 4 sida 9 Skyttens anslutningslåda Test av kommunikationsfunktioner och tillbehör Laddarens utrymme 19 1 Ref 3 sida 9 Manöverpanel KSP Test av alla funktioner (glödlampor) och fastsättning 20 1 Gummimattor Skador 21 1 Ref 4 sida 9 Laddarens anslutningslåda Test av kommunikationsfunktioner och tillbehör Rekylanordning 22 1 Ref 6 sida 9 Utkastararmar Kontrollera funktion, kontrollera slitage, rengör och smörj. Centrera styrringarna. Byt utmattade fjädrar. Byt ut skadade utkastararmar 23 1 Ref 7 sida 9 Ref 8 sida 9 Kontrollera att utkastararmarna lossar hylsbotten från laddövningspatronen Laserfotoceller Kontrollera funktion och fastsättning Ammunitionstyp skall kunna detekteras 24 1 Ref 9 sida 9 Rekylmotorbroms Kontrollera luftspalt / rengör 25 1 Ref 10 sida 9 Rekylmotor Kontrollera funktion och fastsättning 26 1 Ref 11 sida 9 Kuggremshjul N Kontrollera slitage och axiell position 27 1 Ref 11 sida 9 Kuggremshjul S Kontrollera slitage och axiell position 28 1 Ref 12 sida 9 Pulsgivare rekyl Kontrollera funktion och fastsättning Utgåva 5 Revision

8 Pos GT Intervall Ref System/komponent Omfattning Anteckning Å F Transportutrustning 30 1 Planetväxel Kontrollera funktion och fastsättning, lyssna efter oljud 31 1 Ref 13 sida 9 DC motor 24V med permanentmagnet Kontrollera funktion och fastsättning, lyssna efter oljud 32 1 Ref 14 sida 9 Linjärenhet Kontrollera funktion och fastsättning, lyssna efter oljud och sök efter skador 33 1 Ref 14 sida 9 Pulsgivare Kontrollera funktion och fastsättning 34 1 Ref 15 sida 9 Uppsamlare patronkropp Kontrollera funktion och sök efter skador. Rengör och smörj Elskåp 35 1 Ref 16 sida 10 Motorkontroller 24V 200A Kontrollera funktion och fastsättning 36 1 Ref 16 sida 10 Servokontroller ESB 7-axlar Kontrollera funktion och fastsättning 37 1 Ref 17 sida 10 Operatörspanel LCD 5,6" Kontrollera funktion och fastsättning Byt batteri om "ögon" ledlampan blinkar rött 38 1 Ref 18 sida 10 Induktiva givare (14 st.) Kontrollera funktion och fastsättning Använd operatörspanelens servicefönster för kontroll av funktion 39 1 Ref 19 sida 10 Magnetiska givare(3 st.) Kontrollera funktion och fastsättning Använd operatörspanelens servicefönster för kontroll av funktion Elektriskt system 40 1 Ref 20 sida 10 Släpringsenhet Kontrollera fastsättning och kabelanslutningar Rengöring vart 3:e år Tornelektronikenhet 41 1 Ref 21 sida 10 Bromsmotstånd sidriktning Mät resistans 42 1 Ref 21 sida 10 Växelriktare 27 DC/230 AC Funktionstest, mät utgående spänning 43 1 Ref 21 sida 10 Reservfiltermatta Byt ut luftfiler, en i varje ände av skåpet Utgåva 5 Revision

9 Pos GT Intervall Ref System/komponent Omfattning Anteckning Å F Kontrollsystem 44 1 Ref 22 sida 10 Centrallogik/elcentral Kontrollera kabelanslutningar och sök efter skador 45 1 Ref 23 sida 10 TCCS dator Byte av luftfilter 46 1 Ref 24 sida 10 TCCS dator Byte av moderkortets biosbatteri Byte vart 3:e år 47 1 Ref 25 sida 10 Videokonverterare Kontrollera anslutningar 48 1 Ref 26 sida 10 Torndator (CLIOC) Byte av luftfilter 49 1 Ref 27 sida 10 Torndator (CLIOC) Byte av moderkortets biosbatteri Byte vart 3:e år Höjdriktsystem 50 1 Ref 28 sida 10 Höjdriktenhet Kontrollera funktion och fastsättning 51 1 Ref 28 sida 10 AC Borstlös servomotor Kontrollera funktion och lyssna efter oljud 52 1 Ref 29 sida 10 Kuggrem AT PU SLEEVE 25mm, höjdriktning Sök efter skador, kontrollera remspänning Kontrollera att slacket är mellan mm vid tryck med fingerkraft Sidriktsystem 53 1 Ref 30 sida 10 AC Borstlös servomotor Kontrollera funktion och lyssna efter oljud 54 1 Ref 31 sida 10 Sidvinkelgivare Kontrollera funktion och fastsättning Ljudsystem 55 1 Ref 4 sida 9 Förstärkare 8-kanaler Kontroll av funktion och kabelanslutningar 56 1 Ref 4 sida 9 Mixer Kontroll av funktion och kabelanslutningar 1.3 Nätaggregat Pos GT Intervall Ref System/komponent Omfattning Anteckning Å F 57 1 Ref 32 sida 11 Nätaggregat, större Kontroll av funktion, kabelanslutningar och glödlampa i huvudbrytare 58 1 Ref 33 sida 11 Nätaggregat, mindre Kontroll av funktion och kabelanslutningar 59 1 Ref 34 sida 11 Jordfelsbrytare Kontroll av funktion Utgåva 5 Revision

10 1.4 Instruktörsstation Pos GT Intervall Ref System/komponent Omfattning Anteckning Å F 60 1 Ref 34 sida 11 Monitorer, (ULF 1, ULF 2, Instruktör, Kontroll av funktion, rengöring av monitorns bildskärm Status, och Ramtrack) 61 1 Ref 35 sida 11 Säkerhetsströmbrytarpanel Kontroll av funktion (glödlampa) och fastsättning 62 1 Ref 4 sida 9 Högtalare 100W Kontroll av funktion 63 1 Ref 4 sida 9 Sambandsplint Kontroll av funktion och kabelanslutningar 64 M Ref 4 sida 9 Hörlurar Kontroll av funktion 65 1 Ref 34 sida 11 3D Mus Kontroll av funktion 66 1 Ref 34 sida 11 Mus Kontroll av funktion Förarstation 67 1 Dator Byte av moderkortets biosbatteri Byte vart 3:e år 68 1 Dator Kontroll av funktion 69 1 Monitor förarstation Kontroll av funktion, rengöring monitor bildskärms yta 70 1 Optisk Mus USB/PS2 Kontroll av funktion 71 1 Ratt Kontroll av funktion Datorsystem 72 1 Ref 36 sida 11 Datorskåp 2 Byte av luftfilter 73 1 Ref 37 sida 11 PC DVL Byte av moderkortets biosbatteri Byte vart 3:e år 74 1 Ref 38 sida 11 PC DVL Byte av luftfilter 75 1 Ref 37 sida 11 PC IMI Byte av moderkortets biosbatteri Byte vart 3:e år 76 Ref 38 sida 11 PC IMI Byte av luftfilter 77 1 Ref 4 sida 9 24-Ports 10/100 Mbps Ethernet Switch Kontroll av funktion och kabelanslutningar 78 1 Ref 36 sida 11 Datorskåp Byte av luftfilter 79 1 Ref 39 sida 11 RGB Sync konverterare Kontroll av funktion och inställningar 80 1 Ref 38 sida 11 PC Channel 0 Vagnchef Byte av luftfilter 81 1 Ref 37 sida 11 PC Channel 0 Vagnchef Byte av moderkortets biosbatteri Byte vart 3:e år 82 1 Ref 38 sida 11 PC Channel 1 Skytt Byte av luftfilter Utgåva 5 Revision

11 Pos GT Intervall Ref System/komponent Omfattning Anteckning Å F 83 1 Ref 37 sida 11 PC Channel 1 Skytt Byte av moderkortets biosbatteri Byte vart 3:e år 84 1 Ref 38 sida 11 PC Sim Host Byte av luftfilter 85 1 Ref 37 sida 11 PC Sim Host Byte av moderkortets biosbatteri Byte vart 3:e år 86 1 Ref 38 sida 11 PC Channel 13 ULF 1 Byte av luftfilter 87 1 Ref 37 sida 11 PC Channel 13 ULF 1 Byte av moderkortets biosbatteri Byte vart 3:e år 88 1 Ref 38 sida 11 PC Channel 14 ULF 2 Byte av luftfilter 89 1 Ref 37 sida 11 PC Channel 14 ULF 2 Byte av moderkortets biosbatteri Byte vart 3:e år 90 1 Ref 4 sida 9 24-Ports Hub Kontroll av funktion och kabelanslutningar Ammunition 91 1 Ref 40 sida 11 Spränggranat Kontrollera patronkroppens rundhet genom att använda specialverktyget, Likare ammunition 92a 1 Ref 43 sida 11 Hylsa nedre Kontrollera avseende vassa kanter, funktionshindrande skador, slitage, sprickor och slagmärken samt fastsättning (ej glapp/rotering) Kontrollera att hylsbotten kan sättas dit 92b 1 Ref 43 sida 11 Hylsa mittre Kontrollera avseende vassa kanter, funktionshindrande skador, slitage, sprickor och slagmärken samt fastsättning (ej glapp/rotering) 92c 1 Ref 43 sida 11 Hylsa övre Kontrollera avseende vassa kanter, funktionshindrande skador, slitage, sprickor och slagmärken samt fastsättning (ej glapp/rotering) 92d 1 Ref 43 sida 11 Hylsa övergång Kontrollera avseende vassa kanter, funktionshindrande skador, slitage, sprickor och slagmärken samt fastsättning (ej glapp/rotering) 93 1 Ref 40 sida 11 Hylsbotten Kontrollera hylsbottens rundhet genom att använda specialverktyget, Likare hylsbotten Byt ut skadad patronkropp Putsa bort slagmärken, grader, vassa kanter Byt skadad hylsa (UE) Putsa bort slagmärken, grader, vassa kanter Byt skadad hylsa (UE) Putsa bort slagmärken, grader, vassa kanter Byt skadad hylsa (UE) Putsa bort slagmärken, grader, vassa kanter. Byt skadad hylsa (UE) Byt ut skadad hylsbotten 94 1 Ref 41 sida 11 Hylsbottentapp Kontrollera att hylsbottentappen inte har några skador Byt ut skadad hylsbottentapp 95 1 Ref 41 sida 11 Mekanism laddövningspatron Kontrollera att granatmekanismens funktion fungerar bra Rengör och smörj om nödvändigt Utgåva 5 Revision

12 Pos GT Intervall Ref System/komponent Omfattning Anteckning Å F 96 1 Ref 42 sida 11 Patronspets Kontrollera att patronspetsen inte har några skador Byt ut skadad tapp 97 1 Ref 41 sida 11 Snabbkoppling Kontrollera att patronkroppen låser bra mot hylsbotten Rengör och smörj om nödvändigt 98 1 Ref 40 sida 11 Pansarprojektil Kontrollera patronkroppens rundhet genom att använda Byt ut skadad patronkropp specialverktyget, Likare ammunition 99 1 Ref 40 sida 11 Hylsbotten Kontrollera hylsbottens rundhet genom att använda Byt ut skadad hylsbotten specialverktyget, Likare hylsbotten Ref 41 sida 11 Hylsbottentapp Kontrollera att hylsbottentappen inte har några skador Byt ut skadad hylsbottentapp Ref 41 sida 11 Mekanism laddövningspatron Kontrollera att granat mekanismens funktion fungerar bra Rengör och smörj om nödvändigt Ref 42 sida 11 Patronspets Kontrollera att patronspetsen inte har några skador Byt ut skadad tapp Ref 41 sida 11 Snabbkoppling Kontrollera att patronkroppen låser bra mot hylsbotten Rengör och smörj om nödvändigt 104a 1 Ref 43 sida 11 Hylsa nedre Kontrollera avseende vassa kanter, funktionshindrande skador, slitage, sprickor och slagmärken samt fastsättning (ej glapp/rotering) Kontrollera att hylsbotten kan sättas dit 104b 1 Ref 43 sida 11 Hylsa mittre Kontrollera avseende vassa kanter, funktionshindrande skador, slitage, sprickor och slagmärken samt fastsättning (ej glapp/rotering) 104c 1 Ref 43 sida 11 Hylsa övre Kontrollera avseende vassa kanter, funktionshindrande skador, slitage, sprickor och slagmärken samt fastsättning (ej glapp/rotering) 104d 1 Ref 43 sida 11 Hylsa övergång Kontrollera avseende vassa kanter, funktionshindrande skador, slitage, sprickor och slagmärken samt fastsättning (ej glapp/rotering) Ref 44 sida 11 Ref 2 sida 9 Programvara Torndator CLIOC programvaruinställning Kalibrering av analoga signaler från paneler och riktdon. Testa alla funktioner Putsa bort slagmärken, grader, vassa kanter Byt skadad hylsa (UE) Putsa bort slagmärken, grader, vassa kanter Byt skadad hylsa (UE) Putsa bort slagmärken, grader, vassa kanter Byt skadad hylsa (UE) Putsa bort slagmärken, grader, vassa kanter. Byt skadad hylsa (UE) Spara kalibrerade inställning i programvarufil Utgåva 5 Revision

13 1.5 Referenstabell Referens Ref 1 Ref 2 Ref 3 Ref 4 Ref 5 Ref 6 Ref 7 Ref 8 Ref 9 Ref 10 Ref 11 Ref 12 Ref 13 Ref 14 Ref 15 Referens till avsnitt TBTA Strv 122 Reparationsbok-7 Sikten och paneler, Vagnchefens sikte och siktesmonitor Borttagning TBTA Strv 122 Reparationsbok-17 Felsökning, Övningstorn Funktionstest TBTA Strv 122 Instruktionsbok-5 Övningstorn, Skyttens sikte och reservsikte Konstruktion och funktion TBTA Strv 122 Reparationsbok-17 Felsökning, TBTA strv 122 Felsökningsscheman TBTA Strv 122 Reparationsbok-7 Sikten och paneler, Skyttens siktesmonitor Justering TBTA Strv 122 Reparationsbok-9 Vapenattrapp, Utkastare Allmänt TBTA Strv 122 Reparationsbok-9 Vapenattrapp, Ammunitionssensorer Inställningar av givare TBTA Strv 122 Reparationsbok-9 Vapenattrapp, Ammunitionssensorer Injustering av givare TBTA Strv 122 Reparationsbok-9 Vapenattrapp, Rekylmotorns broms Justering TBTA Strv 122 Reparationsbok-9 Vapenattrapp, Rekylanordning Rekyllängd TBTA Strv 122 Reparationsbok-9 Vapenattrapp, Rekylanordning Allmänt TBTA Strv 122 Reparationsbok-9 Vapenattrapp, Lägesgivare rekylanordning Injustering TBTA Strv 122 Reparationsbok-9 Vapenattrapp, Transportmotor hastighet Justering TBTA Strv 122 Reparationsbok-9 Vapenattrapp, Givare transportutrustning Injustering TBTA Strv 122 Reparationsbok-9 Vapenattrapp, Vagga på uppsamlare patronkropp Justering Utgåva 5 Revision

14 Referens Ref 16 Ref 17 Ref 18 Ref 19 Ref 20 Ref 21 Ref 22 Ref 23 Ref 24 Ref 25 Ref 26 Ref 27 Ref 28 Ref 29 Ref 30 Ref 31 Referens till avsnitt TBTA Strv 122 Reparationsbok-9 Vapenattrapp, Elskåp Allmänt TBTA Strv 122 Reparationsbok-9 Vapenattrapp, Manöverdisplay Utgångsfönster på manöverdisplay TBTA Strv 122 Reparationsbok-9 Vapenattrapp, Avkännare Placering och funktion TBTA Strv 122 Reparationsbok-9 Vapenattrapp, Givare transportutrustning Injustering TBTA Strv 122 Reparationsbok-6 Släpringsdon, Släpringsdon Borttagning TBTA Strv 122 Reparationsbok-13 Tornelektronik, Tornelektronikenhetens delar Konstruktion TBTA Strv 122 Reparationsbok-11 Centrallogik/elcentral, Centrallogikenhet Kabelanslutningar TBTA Strv 122 Reparationsbok-7 Sikten och paneler, TCCS datorfilter Byte TBTA Strv 122 Reparationsbok-7 Sikten och paneler, TCCS dator Borttagning TBTA Strv 122 Reparationsbok-7 Sikten och paneler, Videoomvandlare Byte TBTA Strv 122 Reparationsbok-12 Torndator (CLIOC), Torndator (CLIOC) Byte TBTA Strv 122 Reparationsbok-12 Torndator (CLIOC), Filter Byte TBTA Strv 122 Reparationsbok-8 Riktsystem, Höjdriktenhet Borttagning TBTA Strv 122 Reparationsbok-8 Riktsystem, Höjdriktenhet Justering TBTA Strv 122 Reparationsbok-8 Riktsystem, Sidriktmotor med tornsurrning Allmänt TBTA Strv 122 Reparationsbok-8 Riktsystem, Sidvinkelgivare Allmänt Utgåva 5 Revision

15 Referens Ref 32 Ref 33 Ref 34 Ref 35 Ref 36 Ref 37 Ref 38 Ref 39 Ref 40 Ref 41 Ref 42 Ref 43 Ref 44 Referens till avsnitt TBTA Strv 122 Reparationsbok-5 Strömförsörjning, Nätaggregat, större (U123) Allmänt TBTA Strv 122 Reparationsbok-5 Strömförsörjning, Nätaggregat, mindre (U121) Allmänt TBTA Strv 122 Instruktionsbok-9 Handhavande instruktörsstation, Felsökning Felsökning TBTA Strv 122 Reparationsbok-15 Instruktörsstation, Säkerhetsströmbrytarpanel lampa Byte TBTA Strv 122 Reparationsbok-15 Instruktörsstation, Filter datorskåp Byte TBTA Strv 122 Reparationsbok-15 Instruktörsstation, Datorer Byte TBTA Strv 122 Reparationsbok-15 Instruktörsstation, Filter Byte TBTA Strv 122 Reparationsbok-17 Felsökning, Bildsystem Inställningar och tester TBTA Strv 122 Reparationsbok-16 Laddövningsammunition, Laddövningsgranat Manuell kontroll TBTA Strv 122 Reparationsbok-16 Laddövningsammunition, Fel på laddövningpatronmekanism Reparationer och punktreparationer TBTA Strv 122 Reparationsbok-16 Laddövningsammunition, Laddövningspatron Funktion TBTA Strv 122 Reparationsbok-16 Laddövningsammunition, Laddövningsgranat Åtgärder vid skadad granathylsa TBTA Strv 122 Reparationsbok-17 Felsökning, Övningstorn Kalibrering av analogsignaler Utgåva 5 Revision
