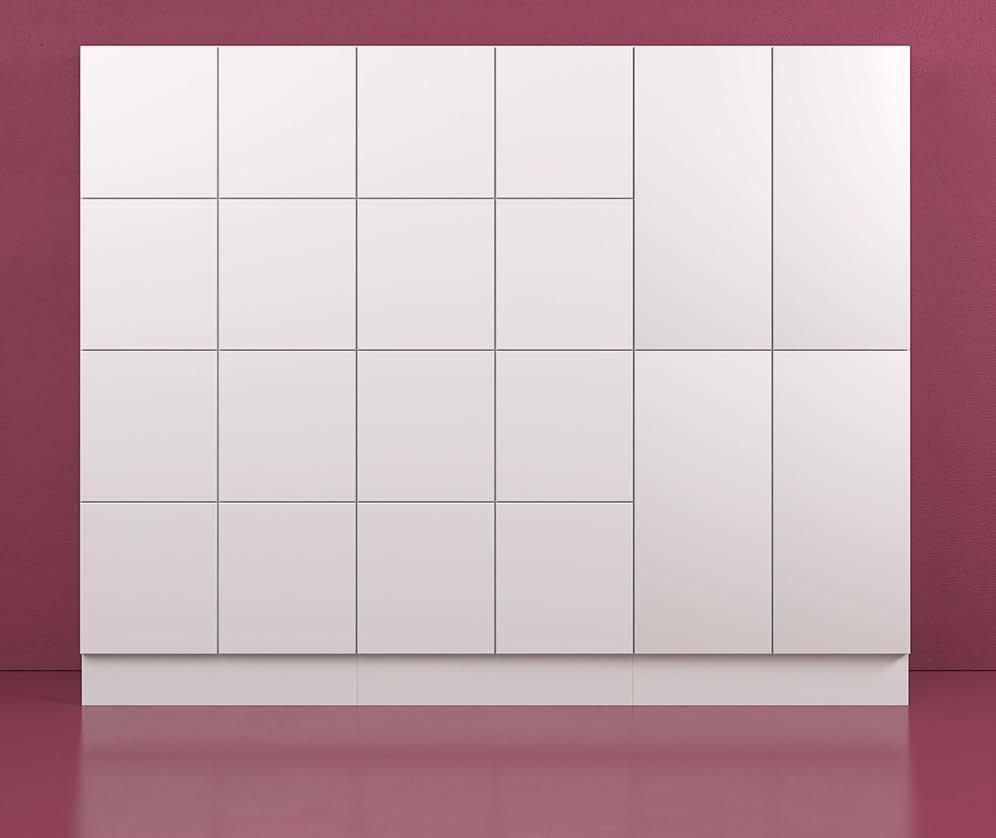

Personlig förvaring. Space Office Fjäll CombiLine. Två Space 5 samt en Space 6. Luckor med RFID-lås.

Transkript

1 Två Space 5 samt en Space 6. Luckor med RFID-lås. Skåpsdörrar med postinsläpp Insida av skåpsdörrar med postinsläpp och flyttbar hylla. Flexibla förvaringsfack med stora förvaringsmöjligheter anpassade efter vardagens behov. Skåpsdörrar med heltäckande design i MDF kommer som standard, välj själv önskad NCS kulör efter tycke och smak. Även stommar kan fås i valfri NCS kulör. Välj mellan tre höjder på stommen och fyra olika höjder på skåpsdörrar. Skåpsdörrar kan fås med skåplås (inkl. 2 st nycklar), hänglåsbeslag (exkl. hänglås) eller RFID-lås. Det går även att få skåpsdörrar med postinsläpp. Som tillbehör finns flyttbara hyllplan, klädstång, spegel, krok, matta och korkboxen Stuff. Komplettera gärna med täcksidor och toppskivor, framförallt vid placering rygg mot rygg. Se gärna övrig inredning på sidorna 6 till 9. 5

2 Space Förvaringsfack Design TreCe Stommar och fronter: 16 mm. Samtliga dörrar är högerhängda som standard. Sockelhöjd: 143 mm. Space Förvaringsfack - Färdiga moduler Modell dubbel inkl. skåplås Space 1 Space 2 Space 3 Space 4 Space 5 Space 6, färdiga moduler Mått Vit Space 1 låg, 4 dörr låg 790x1039x Space 2 låg, 2 dörr hög 790x1039x Space 3 mellan, 6 dörr låg 790x1487x Space 4, 2 dörr låg+2 dörr hög 790x1487x Space 5 hög, 8 dörr låg 790x1936x Space 6 hög, 4 dörr hög 790x1936x Space dörr/fack låg H:424 mm D:458 mm Space dörr/fack hög: H: 864 mm D: 458 mm Skåplås ingår i färdiga moduler, inkl. 2 st. nycklar. Stommar, socklar och avdelare i vit direktlaminat, 16 mm med 0,8 mm rak Fronter i 16 mm MDF, NCS S 0500-N, vit. Modell singel inkl. skåplås Space 7 Space 8 Space 9 Space 10 Space 11 Space 12, färdiga moduler Mått Vit Space 7 singel låg, 2 dörr låg 395x1039x Space 8 singel låg, 1 dörr hög 395x1039x Space 9 singel mellan, 3 dörr låg 395x1487x Space 10 singel mellan, 1 dörr låg+1 dörr hög 395x1487x Space 11 singel hög, 4 dörr låg 395x1936x Space 12 singel hög, 2 dörr hög 395x1936x Space dörr/fack låg H:424 mm D:458 mm. Space dörr/fack hög: H: 864 mm D: 458 mm Skåplås ingår i färdiga moduler, inkl. 2 st. nycklar. Stommar, socklar och avdelare i vit direktlaminat, 16 mm med 0,8 mm rak Fronter i 16 mm MDF, NCS S 0500-N, vit. Tips! Kombinera flera färdiga moduler. Exempel på kombination: Space Space klädskåp med pardörrar, se sida 6. Alla moduler går även att få lackade i valfri NCS. 4

3 Stommar och fronter: 16 mm. Samtliga dörrar är högerhängda som standard. Sockelhöjd: 143 mm. NCS avser produkt lackad i en valfri NCS-kulör. Space Förvaringsfack Stommar Inkl. sockel, exkl. fasta och flyttbara hyllplan. Dubbel inkl. avdelare. Mått Vit NCS Space stomme singel låg 395x1039x Space stomme singel mellan 395x1487x Space stomme singel hög 395x1936x Space stomme dubbel låg 790x1039x Space stomme dubbel mellan 790x1487x Space stomme dubbel hög 790x1936x Space stomme klädskåp 790x1936x Klädstång ingår i Space stomme klädskåp. Pardörrar tillkommer. Hyllplan Mått Vit NCS Space hyllplan singel fast 363x16x Space hyllplan singel flyttbart* 363x16x Space hyllplan dubbel fast 371x16x Space hyllplan dubbel flyttbart* 371x16x Space hyllplan klädskåp, fast 755x19x *Indraget framkant. Låda / klafflucka* Space låda, 100% utdrag, 35 kg, RFID** 392x446x (reling med hög sida) Space låda, 100% utdrag, 35 kg, RFID** (reling med låg sida) 392x446x Space klafflucka klädskåp, öppning nedåt (utfräst handtag, gasfjädrar) 788x296x *Livar med fronter. **RFID-lås tillkommer, beställs separat. Skohylla* Space öppen skohylla, singel 395x232x Space öppen skohylla, dubbel 790x232x *Livar med fronter. Förvaringslåda öppen / blomlåda* Space förvaringslåda öppen singel, rygg 395x232x mot rygg Space förvaringslåda öppen dubbel 790x232x *Livar med fronter. Enheten är ej vattenresistent. Öppen hylla / sittbänk* Sitthöjd 441 mm, inkl sockel Space öppen hylla/sittbänk, singel 395x298x Space öppen hylla/sittbänk, dubbel 790x298x Dynor och tyg tillkommer, kontakta TreCe. Space hyllplan flyttbart, singel 363x16x Space hyllplan flyttbart, dubbel 758x16x *Livar med fronter. Sockel Mått Vit NCS Space sockel, singel 395x143x Space sockel, dubbel 790x143x Dörrar Space dörr låg, skåplås 393x Space dörr låg, RFID** 393x Space dörr låg, lås+post 393x Space dörr låg, hänglåsbeslag** 393x Space dörr låg, RFID+post** 393x Space dörr låg, push-out 393x Space dörr hög, skåplås 393x Space dörr hög, RFID** 393x Space dörr hög, lås+post 393x Space dörr hög, hänglåsbeslag** 393x Space dörr hög, RFID+post** 393x Space dörr hög, push-out 393x **Hänglås och RFID-lås tillkommer, beställs separat. Detaljbilder på lås se sid 9. Dörrar klädskåp Space dörr klädskåp låg, skåplås 393x Space dörr klädskåp låg, RFID exkl. lås** 393x Space dörr klädskåp låg, skåplås +post 393x Space dörr klädskåp låg, hänglåsbeslag** 393x Space dörr klädskåp låg, RFID exkl. lås +post** 393x Space dörr klädskåp låg, push-out 393x Space dörr klädskåp hög, skåplås 393x Space dörr klädskåp hög, RFID exkl. lås** 393x Space dörr klädskåp hög, hänglåsbeslag** 393x Space dörr klädskåp hög, push-out 393x Space pardörrar klädskåp, urfrästa handtag 393x **Hänglås och RFID-lås tillkommer, beställs separat. Detaljbilder på lås se sid 9. Täcksidor, tj 16 mm. Space täcksida enkel, låg 490x Space täcksida enkel, mellan 490x Space täcksida enkel, hög 490x Space täcksida dubbel, låg*** 980x Space täcksida dubbel, mellan*** 980x Space täcksida dubbel, hög*** 980x Toppskiva,, tj 16 mm (ange önskad längd inkl. överhäng) Space toppskiva enkel Space toppskiva dubbel*** Kontakta TreCe om du önskar numrering på dörrar. Tips! Se sida 9 för tillbehör. 6

4 Nyhet Personlig förvaring Sitthöjd: 441 mm exkl. dyna. Invändiga mått:371x1312x458 Sittmodul med klafflucka 790x1936x470 Space stomme klädskåp Space klafflucka klädskåp, öppning nedåt Space hyllplan klädskåp, fast Dynor och tyg tillkommer, kontakta TreCe. Personliga klädskåp 790x1487x470 Space stomme klädskåp Space dörr klädskåp låg, RFID exkl. lås (x2) Space hyllplan dubbel flyttbart (x2) Ankarkrok (x2) Personliga förvaringsfack + blomlåda 790x1271x470 Space 2 låg, 2 dörr hög Space förvaringslåda öppen dubbel Personlig förvaring + skohylla 790x1271x470 Space 1 låg, 4 dörr låg Space öppen skohylla, dubbel Sittbänk 790x441x487 (exkl. dyna) Space öppen hylla/sittbänk, dubbel Space hyllplan flyttbart, dubbel Space sockel, dubbel Dynor och tyg tillkommer, kontakta TreCe. Personliga förvaringsfack + toppskiva 2765x1055x470 Space 1 låg, 4 dörr låg (x3) Space 7 singel låg, 2 dörr låg Space toppskiva enkel

5 Stommar och fronter: 16 mm. Sockelhöjd: 143 mm. NCS avser produkt lackad i en valfri NCS-kulör. Space förvaringsfack med el Personlig förvaring med indragen el erbjuder välbehövd funktionalitet i vardagen. Ladda mobilen eller datorn säkert i ett låst fack, perfekt för det aktivitetsbaserade kontoret, offentliga plaster eller skolor. Uttagslister för el är anpassade för Space. Komplettera med flyttbart hyllplan för placering av t ex datorn. Stommar förberedda för elkanal och uttagslist inkl. avdelare, exkl. fasta och flyttbara hyllplan Mått Vit NCS Space stomme singel mellan, el 395x1487x Space stomme singel hög, el 395x1936x Space stomme dubbel mellan, el 790x1487x Space stomme dubbel hög, el 790x1936x Hyllplan Inkl. avdelare, exkl. fasta och flyttbara hyllplan Tjocklek 16 mm Mått Vit NCS Space hyllplan singel fast, el 363x Space hyllplan singel flyttbar, el 363x Space hyllplan dubbel fast, el 371x Space hyllplan dubbel flyttbar, el 371x Uttagslist 45x56, Alu look (Max 300 w per uttag) Mått Passar till Space uttagslist, 2 st uttag 1779 höjd 1936 mm, 2 luckor i höjd Space uttagslist, 3 st uttag 1329 höjd 1487 mm, 3 luckor i höjd Space uttagslist, 4 st uttag 1779 höjd 1936 mm, 4 luckor i höjd Mot tillägg kan även en USB-port med 2 uttag monteras i skenan. Uttagslist - Tillbehör Mått Info Space strömkabel med 2,5 m 220 volt/ 2400 Watt koppling Max 8 st uttag per strömkabel Space skarvkabel, snabbkopplingar 410 mm Monteras mellan varje uttagslist Space T-koppling, snabb 1 st/uttagslist Toppskiva Tjocklek 28 mm, passar stomme mellan och döljer kablage. Lackad MDF, valfri NCS Space toppskiva enkel, el Space toppskiva dubbel, el*** Täcklist för kablar Elkanal, passar höga stommar, tjocklek 28 mm. Lackad MDF, valfri NCS Mått Vit NCS Space täcklist enkel, el Space täcklist dubbel el*** Exempel 16 luckor med eluttag Lackad valfri NCS Space stomme dubbel hög, el (x2) Space hyllplan dubbel fast, el (x12) Space dörr låg, skåplås (x16) Space uttagslist, 4 st uttag (x4) Space strömkabel med koppling (x2) Space täcklist enkel el (x2) Dörrar och täcksidor till Space el finns på sidan 6. 8

6 Space förvaringsfack - Tillbehör Hänglåsbeslag, exkl. hänglås. RFID-lås. EM alt. Mifare. Kodlås/personlig förvaring. Skåplås ingår som standard, inkl. 2 st nycklar. Ankarkrok, infästning tak. Stuff korkbox och hylla håller ordning på mindre föremål. Förvaringsfack inrett med klädstång, klädkrok och matta. Matta smalräfflad svart gummi, 3 mm. Tillbehör Material Mått Space singel klädstång Aluminium Space dubbel klädstång Aluminium Klädkrok, till klädstång Alu look Ankarkrok, infästning tak Alu look Stuff korkbox Kork 90x44x Stuff hyllplan korkbox Vit aluminium 97x80x Space singel matta Svart gummi 362x Space singel matta skohylla Svart gummi 363x Space singel matta öppen låda Svart gummi 363x Space dubbel matta Svart gummi 370x Space dubbel matta klädskåp Svart gummi 757x Space dubbel matta skohylla Svart gummi 758x Space dubbel matta öppen låda Svart gummi 773x Huvudnyckel Låstyp Huvudnyckel, skåplås Skåplås Alternativa lås mot tillägg Färg Hänglåsbeslag Hänglås ingår ej Svart Kodlås För personlig förvaring Svart * RFID-lås För personlig/offentlig förvaring * Myntlås * *Kontakta TreCe för mer information. 9

7 Allmänna specifikationer för produkter/möbelserier CombiLine Direktlaminerade och lackade ytor inom CombiLine har en spånkärna, med undantag av vissa hyllplan. Rygg, stomme, dörrar och kantlister har som standard samma färg/trä som övriga delar om inget annat anges. Stomme: Tjocklek 19 mm, med 0,8 mm rak Direktlaminat vit, bok, björk och ek. Lackerat kan fås i valfri NCS-kulör. Rygg: Tjocklek 12 mm, direktlaminat in- och utvändigt. Sockel: Varje enhet har en egen indragen sockel fram- och baktill med 4 st. justerbara fötter (gäller inte miljödiskar med uppkörningsramp). Sockelhöjd 157 mm. Kan ersättas med; Bottenplatta med justerbara rostfria ben, höjd 157 mm. Bottenplatta med låsbara hjul, höjd 104 mm. Dörrar: Tjocklek 16 mm, med 2 mm rak Vitlackerat UV-behandlat direktlaminat (NCS S 0500-N), samt direktlaminat i bok, björk och ek. Lackerat kan fås i valfri NCS-kulör. Självstängande dolda gångjärn med integrerade luckdämpare (gäller ej produkter med aximatgångjärn, 180 öppning). Enkeldörrar är högerhängda som standard. Lådfronter: Tjocklek 16 mm. Med 2 mm rak Vitlackad UV-behandlat direktlaminat (NCS S 0500-N),samt direktlaminat i bok, björk och ek. Lackerat kan fås i valfri NCS-kulör. Lådor: Lådor med djup 570 mm har låddämpning. Utdragskapacitet på 70%, maxvikt på 30 kg. Utdragskapacitet på 100%, maxvikt på 35 kg (gäller miljödiskar). Utdragskapacitet på 100%, maxvikt på 50 kg. Hyllplan: Samtliga hyllplan är flyttbara och monteras med infrästa hyllsnäckor. Borrindelning c/c 32 mm mm har spånkärna mm har lamellkärna av furu. Miljödisk MDL60/MD60/MDH60/MD65/MD70: Bottenplattan är försedd med en uppkörningsramp i rostfri plåt. Dörrar med aximatgångjärn möjliggör 180 graders öppning för smidig in- och utkörning av returkärl. Posthyllor: Justerbara och utdragbara med avsedd monteringslister. Levereras som standard med indelning c/c 96 mm. Posthyllor i plexi har integrerad namnetikett. Posthyllor finns mot tillägg i pulverlackerat stål, svart alt. vit. Plåtluckor postsortering: Vit pulverlackad stålplåt. Hyllplan innanför i material lika stomme, tjocklek 19 mm. Inkl. lås samt 2 st nycklar med individuella låsnr. Slits/insläpp 22 mm. Öppen lucka ger fritt mått 90 mm. Väggmoduler: Vitlackad upphängningslist i stål ingår till alla väggmoduler. Låstyper: Skåplås, hänglåsbeslag, kodlås och RFID-lås (EM & Mifare). Passbitar/Täcksidor: Finns som tillbehör i samma utförande som vald stomme. Bredd, höjd och djup anpassas efter önskemål. Handtag: Rostfria bygelhandtag som standard, önskar du svarta eller vita vänligen notera i beställningen. Bygelhandtag c/c 128 mm. Grepphandtag 40 mm. Space Direktlaminerade ytor inom Space har en spånkärna, med undantag av vissa hyllplan. Rygg, stomme och kantlister har som standard samma färg om inget annat anges. Fronter, skohylla, öppen hylla/sittbänk och öppen förvaringslåda/blomlåda har en kärna av MDF. Stomme inkl. sockel: Tjocklek 16 mm, med 0,8 mm rak Direktlaminat vit. Lackad valfri NCS-kulör. Rygg: Tjocklek 12 mm, direktlaminat in- och utvändigt. Lackas vid val av valfri NCS-kulör. Sockel: Varje enhet har en egen indragen sockel fram- och baktill med 4 st. justerbara fötter. Sockelhöjd 143 mm. Fronter: Heltäckande, tjocklek 16 mm Lackad MDF, valfri NCS-kulör. Lådor: Lådor har låddämpning. Utdragskapacitet på 100%, maxvikt på 35 kg. Lådor med reling eller med förhöjd sida Klafflucka klädskåp: Öppning nedåt med gasfjäder. Urfräst handtag Skohylla, Öppen hylla/sittbänk och Förvaringslåda, öppen/blomlåda: Tjocklek 16 mm Lackad MDF, valfri NCS kulör Moduler livar med fronter Pardörrar Klädskåp: Med urfrästa handtag Postinsläpp: Pulverlackerat stål, vit (RAL 9010). Öppningsmått 290*20 mm. Postinkast med vinklad plåt på insida dörr. Gångjärn: Självstängande dolda gångjärn med integrerade luckdämpare. Dörrar är högerhängda som standard. Hyllplan, fasta: Hyllplan monteras med infrästa hyllsnäckor som fixeras med skruv. Hyllplan till förvaringsfack med spånkärna Hyllplan till klädskåp med kärna av lamellträ Hyllplan, flyttbara: Hyllplan är indraget i framkant. Monteras med infrästa hyllsnäckor, flyttbara enligt borrindelning c/c 32 mm. Täcksidor/Toppskivor: Tjocklek 16 mm. Lackad MDF, valfri NCS kulör Toppskiva, elkanal: Tjocklek 28 mm Lackad MDF, valfri NCS kulör Tillbehör: Klädstång, matta, klädkrok, ankarkrok, spegel och korkbox Stuff. Låstyper: Skåplås, hänglåsbeslag, kodlås och RFID-lås (EM & Mifare) samt push-to-open. Bänkskivor Högtryckslaminat: 23 mm standardskivor belagda med högtryckslaminat samt 2 mm matchande airtech-kantlist*. Formica Collection Colors Formica Collection Woods Direktlaminat: 22 mm standardskivor har ett yttre pappersskikt som är belagt med ett impregnerat papper samt en finish av aluminiumpartiklar för extra skydd mot slitage. 2 mm matchande airtech-kantlist*. Fanér: Alternativt 22 mm klarlackad bok, björksamt ekfanérad spånskiva med 2 mm massiv kantlist. Airtech-kantlist: Även kallad laserlist, ger en nästintill osynlig fog mellan skiva och kantlist. Detta ger även ett högre skydd mot vatten och värme. Denna teknik är limfri vid tillverkningsprocessen vilket ger en lägre miljöpåverkan. Håltagningar: Pulverlackad stålinsats, finns i vitt alt. svart. Runda med 110, 250 samt 400 mm i diameter. Fyrkantiga 250x250 mm samt 350x350 mm. Urtag 340x40 mm. Lock till håltagning: Pulverlackad plåt. Finns till runda hål med 250 och 400 mm i diameter. Håltagningar: Rostfri, nedfälld ring i bänkskiva Rund 250 mm i diameter. Lock till håltagning: Kompaktlaminat, nerfälld/integrerad i ring, tj 6 mm Runt 250 mm i diameter med knopp. Kompaktlaminat, Formica F2297(antracit) alt F1040 (vit). Generellt Montering: Alla moduler är fabriksmonterade (gäller ej Place) Bänkskivor/Täcksidor/Toppskivor monteras fast på plats. Garanti: Vi lämnar 5 års fabriksgaranti på CombiLine och Space. Skåplås: Robusta skåplås med huvudnyckelsystem, individuella låsnr. och 2 st. nycklar som standard. Lika låsning kan fås mot tillägg. Kontakta TreCe AB för kundanpassning av vald produkt. 64
