PC 228. Hydraulisk grävmaskin PC228USLC-10. MOTORSTYRKA 123 kw / v/minut TJÄNSTEVIKT kg SKOPVOLYM max.

Transkript

1 PC 228 Hydraulisk grävmaskin PC228USLC-10 MOTORSTYRKA 123 kw / v/minut TJÄNSTEVIKT kg SKOPVOLYM max. 1,49 m³

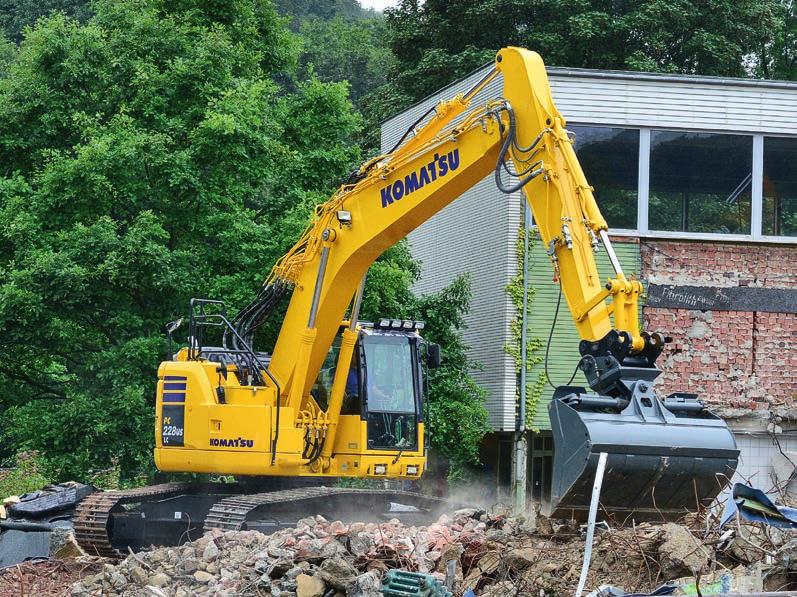

2 En översikt Komatsus PC228USLC-10 hydrauliska grävmaskin är designad med kort motvikt för att klara av utmaningen med arbete i tätbebygda eller begränsade områden. Genom att bakdelens svängprofil har reducerats kan PC228USLC-10 arbeta där grävmaskiner med konventionell profil skulle utgöra en säkerhetsrisk. PC228USLC-10 är perfekt för arbete på vägbanor, broar, i tätorter och överallt där utrymmet är begränsat. Komatsus PC228USLC-10 med den nya steg IIIB motorn levererar prestanda och produktivitet som vilken annan Komatsu kvalitativ produkt. Kraftfull och miljövänlig Motor EU steg IIIB med låg förbrukning Bränslesparande motor och hydraulik Eco-mätare och tomgångsvarning Kvalitet du kan lita på Pålitlig och effektiv Robust design Skjutdörr Komponenter av Komatsu-kvalitet Omfattande nätverk för support Ett kostnadsfritt underhållsprogram för Komatsu-kunder 2

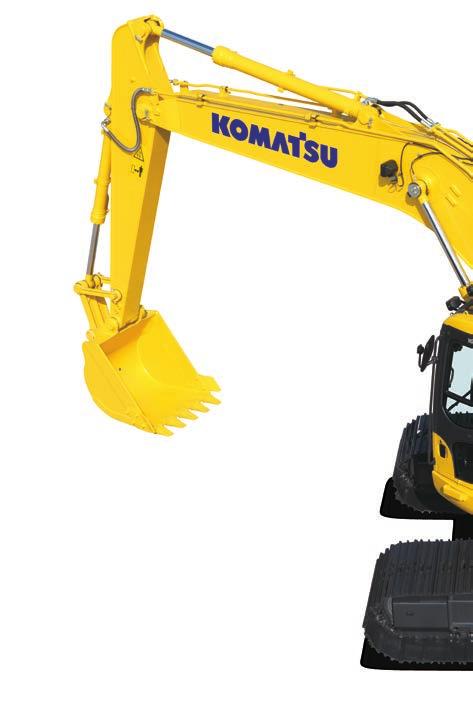

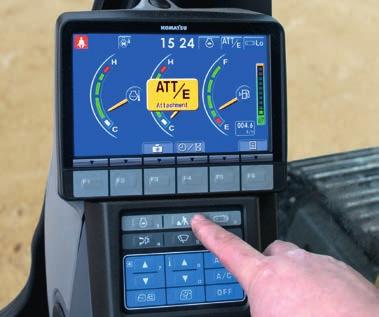

3 PC228USLC-10 Komfort i toppklass Bred, rymlig hytt Låg ljudnivå Låg vibrationsnivå Trycksatt förarhytt Övervakningspanel med stor TFT-skärm MOTORSTYRKA 123 kw / v/minut TJÄNSTEVIKT kg SKOPVOLYM max. 1,49 m³ Högsta säkerhetsnivå Säkra SpaceCab ; ROPS uppfyller kraven enligt ISO :2008 Kamera för bakåtsikt Optimal arbetsplatssäkerhet Tryggt insteg, enkelt underhåll Falling Object Protection System (FOPS), dvs. skydd mot fallande föremål, som tillval Överlägsen flexibilitet Mycket kort bakre svängradie Idealisk för en lång rad tillämpningar 6 arbetslägen Brett sortiment av tillval Inbyggd flexibilitet Trådlöst Komatsu övervakningssystem 3

4 Överlägsen flexibilitet Idealisk för en lång rad tillämpningar Komatsu PC228USLC-10 är kraftfull och noggrann och utrustad för att effektivt utföra alla uppgifter som er verksamhet kräver. På små eller stora arbetsplatser, för utgrävning, dikning, landskapsarbete eller tomtförberedelse, är Komatsus hydraulsystem en garanti för maximal produktivitet och kontroll. 6 arbetslägen Powerläge, lyftläge, brytläge, ekonomiläge, redskapspowerläge och redskapsekonomiläge gör att PC228USLC-10 ger den effekt du behöver samtidigt som bränsleförbrukningen hålls nere. Ekonomiläget kan justeras för att ge den idealiska balans mellan styrka och ekonomi som passar ert arbete. Oljetillförseln till hydrauliska tillbehör kan justeras direkt på den högkvalitativa stora bildskärmen. Inbyggd flexibilitet En standardmonterad extra hydraulkrets som styrs av en grävspak med tryckknappar och en golvmonterad pedal ger PC228USLC-10 utmärkt mångsidighet. Det finns 10 minnesinställningar för redskap med individuellt definierbara namn. Tack vare detta i kombination med det standardmonterade hydrauliska snabbkopplingssystemet är det nu ännu enklare att ändra arbetssätt. Det finns även en extra hydraulledning för redskap som kräver ytterligare hydraulstyrning. Brett sortiment av tillval PC228USLC-10 har ett urval av olika typer av sticka och undervagn, vilket gör att du kan utrusta maskinen för att passa specifika krav på transport, arbetsyta och uppgift. Extra hydrauliska anordningar finns för varje bom- och stick-konfiguration, vilket gör att maskinen alltid bidrar starkt till er verksamhet. Tvådelad bom 600 mm gummiinklädda (road-liner) bandplattor (tillbehör) 4

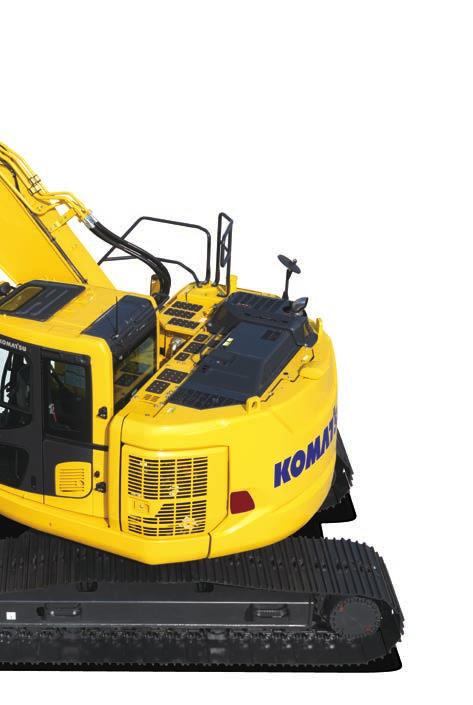

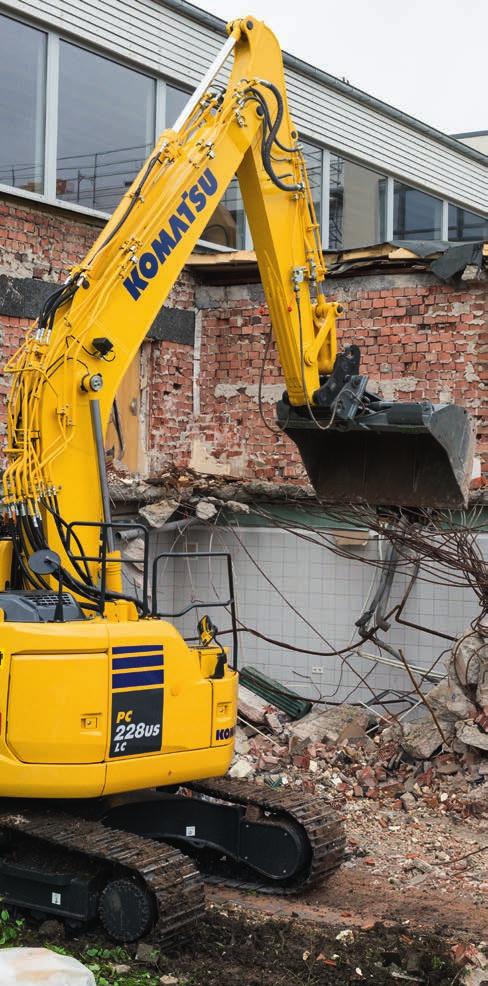

5 Överhäng över bandet (bakre) Överhäng över bandet Överhäng över bandet Överhäng över bandet (bakre) Mycket kort bakre svängradie och suverän stabilitet PC228USLC-10 har en avrundad profil med minimala utstickande maskindelar både fram och bak. Den mycket korta bakre svängradien är perfekt för arbete i trånga utrymmen, speciellt i bebyggelse, eller för vägbyggnation, timmerhantering och rivningsarbete. Tack vare den optimerade utformningen är PC228USLC-10 exceptionellt stabil. I kombination med maskinens stora arbetsområde gör stabiliteten maskinen perfekt för arbetsuppgifter som kräver lång räckvidd som t.ex. rivning eller släntning. Med gott om räckvidd för lastning kan föraren tryggt, enkelt och effektivt utföra sina uppgifter. 5

6 Kraftfull och miljövänlig Ny Komatsu-motorteknik Den kraftfulla och bränsleeffektiva Komatsu SAA6D107E-2 motorn i PC228USLC-10 ger 123 kw/167 Hk och är EU steg IIIB certifierad. För maximal effekt, bränsleeffektivitet och efterlevnad av avgasbestämmelser är den turboladdad med direkt bränsleinsprutning, efterkylning luft-till-luft och kyld EGR. Bränslesparande motor och hydraulik PC228USLC-10 är utrustad med variabel hastighetsanpassning för motorn och hydraulpumpen samt en automatiskt låg tomgång. Den nya motorn och pumpstyrningstekniken sänker den totala bränsleförbrukningen och säkerställer effektiviteten och precisionen vid enkla och kombinerade rörelser. Komatsus partikelfilter (KDPF) Komatsus högeffektiva partikelfilter fångar upp över 90 % av avgasernas partiklar. Det inkluderar en särskild oxideringskatalysator med bränsleinjektionssystem som kan bränna upp uppfångade partiklar genom aktiv eller passiv regeneration utan att behöva avbryta maskindriften. Sotfilter Oxideringskatalysator Avgasåterföringssystem (EGR) Nedkyld EGR är en väl beprövad teknik i dagens Komatsu-motorer. Nu kan den ökade kapaciteten hos EGR-kylaren säkerställa mycket låga NOx-utsläpp och bättre motorprestanda. VGT EGR-ventil EGR-kylare Kylare Turbo med varierbar geometri (VGT) VGT ger ett optimalt luftflöde till motorns förbränningskammare under alla hastigheter och belastningar. Avgaserna blir renare och bränsleekonomin förbättras utan att maskinens effekt eller prestanda försämras. VGT KCCV Minskat spill Komatsu sluten vevhusventilation (KCCV) Vevhusavgaserna (övertrycksgaser) passerar igenom ett CCV-filter. Oljedimman som fångas upp i filtret återförs till vevhuset, medan den filtrerade gasen återförs till luftintaget. Justerbart munstycke Standardutrustningen på alla PC228USLC-10 inkluderar en elektrisk bränslepump med snabbkoppling, enkel att använda och försedd med automatisk avstängning. Högtrycks-Common Rail (HPCR) För att uppnå fullständig bränsleförbränning och lägre utsläpp datorstyrs det robusta bränsleinsprutningssystemet med högtrycks- Common Rail så att en exakt mängd högtrycksbränsle sprutas in i den omdesignade motorns förbränningskammare med flera sprutningar. Elektronisk kontrollenhet Common rail Tillförselpump Insprutare För ännu högre säkerhet finns en mellanvägg och specialskum som förhindrar eventuellt utspillt bränsle från att rinna mot maskinens heta ytor. 6

7 Eco-mätare och tomgångsvarning Den unika Eco-mätaren hjälper föraren att minska utsläpp och bränslekonsumtion och att göra driften miljövänlig och energibesparande. Och för att ytterligare undvika bränsleåtgång medan maskinen inte är i arbete, visas som standard en tomgångsvarning om maskinen går på tomgång under 5 minuter eller mer. Tomgångsvarning Eco-mätare 7

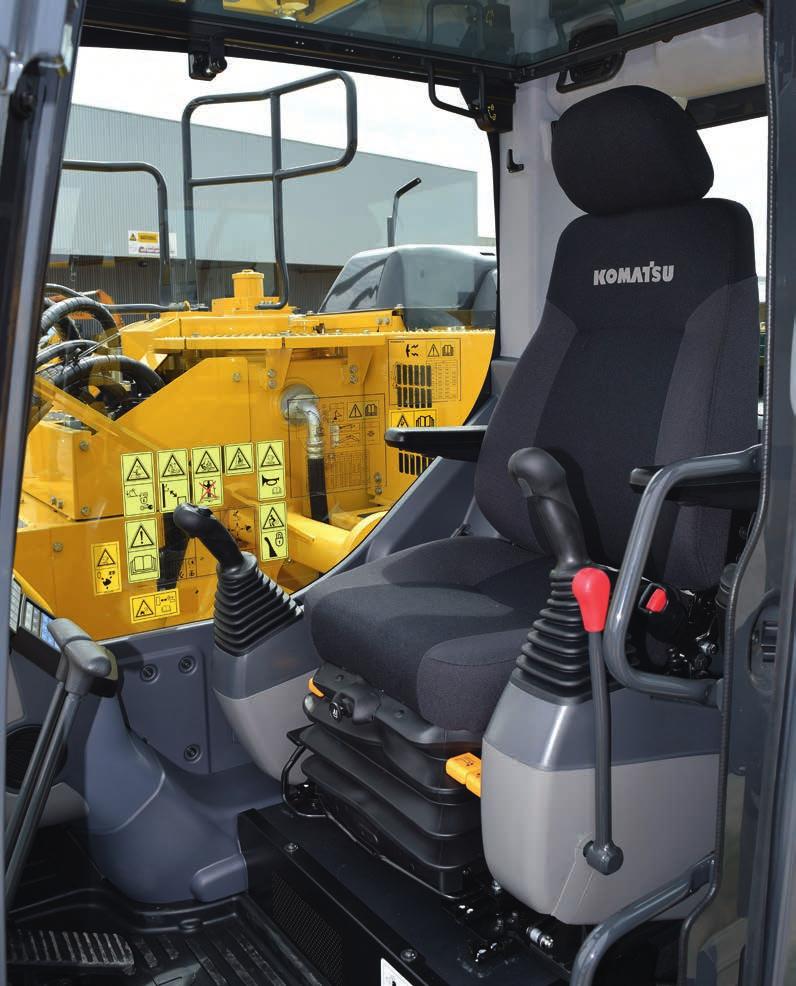

8 Komfort i toppklass Bred, rymlig hytt Den breda och rymliga hytten inkluderar ett bekvämt, uppvärmt, fjädrat förarsäte med högt och fällbart ryggstöd. Sätets höjd och lutning i längsled kan enkelt justeras med en spak. Ökad bekvämlighet för föraren Det ökade förvaringsutrymmet i hytten, en extra ingång (mp3-uttag) samt strömförsörjning på 12 och 24 V ger hytten maximal bekvämlighet. Tack vare den automatiska luftkonditioneringen kan föraren ställa in miljön i hytten enkelt och exakt. Låg ljudnivå Komatsu Dash 10 bandgående grävmaskiner har väldigt låga yttre bullernivåer och är särskilt väl lämpade för arbete i begränsade utrymmen och tätorter. Reducerad fläkthastighet, kylare med stor kapacitet och optimal användning av ljudisolering och ljudabsorberande material gör att bullernivån i streck 10-grävskopor är lika låg som i en personbil. Montering för dämpare Den inbyggda stabiliteten i Komatsu PC228USLC-10 tillsammans med ett mycket styvt däck och fjädrat visköst monteringssystem i flera lager reducerar påtagligt vibrationsnivåerna för föraren. Automatisk klimatanläggning Värme- och kylbox Grävspakar med proportionell kontrollknapp för redskap Stor widescreen-skärm med hög upplösning För att möjliggöra tryggt, noggrant och smidigt arbete är maskinen utrustad med en användarvänlig bildskärm, som utgör det intuitiva användargränssnittet till maskinens driftövervakningssystem (Equipment Management and Monitoring System, EMMS). Maskinen är enkel att anpassa och har ett urval på 25 olika språk, enkla omkopplare och flerfunktionsknappar som ger operatören smidig åtkomst till ett stort antal funktioner och körinformation. 8

9 9

10 Högsta säkerhetsnivå Säker användning i små utrymmen Maskinens avrundade profil gör att den kan användas på ett säkert sätt i trånga utrymmen och på platser med många hinder. Den kompakta bakdelen minimerar riskerna för skador baktill och gör att föraren kan koncentrera sig helt på arbetet. Säkra SpaceCab Den nya ROPS-hytten uppfyller kraven enligt ISO :2008. Den har en ram av stålrör som ger mycket hög stötupptagningsförmåga, slaghållfasthet och hållbarhet. Säkerhetsbältet håller föraren inom hyttens säkerhetszon vid eventuell vältning. På begäran kan Komatsu PC228USLC-10 också utrustas med Falling Object Protective System (FOPS) enligt ISO nivå 2. Optimal arbetsplatssäkerhet Säkerhetsfunktionerna på Komatsu PC228USLC-10 följer senaste branschstandard och syftar till att minimera riskerna för personal i och omkring maskinen. Ett akustiskt körlarm ökar ytterligare säkerheten på arbetsplatsen. Mycket hållbara halkskyddsplåtar med extra högfriktionsbeläggning ger långsiktig grepprestanda. Kamera för bakåtsikt En kamera tillhör standardutrustningen och ger en exceptionellt tydlig överblick över det bakre arbetsområdet på den stora bildskärmen i kontrollpanelen. Som tillval finns extra kamera, som är monterad på maskinens högra sida. Kort svängradie bak 1,81 m Eftersom bakdelen på PC228USLC-10 är mer kompakt än på konventionella modeller, minskar PC228USLC-10 förarens behov att kontrollera aktiviteten bakom sig. Kort svängradie för redskap 2,31 m Vinkel med höjd bom är större på PC228USLC-10 än på PC210-10, samtidigt som redskapens framskjutande del har minskats. Kamera för bakåtsikt Säkra SpaceCab 10 Falling Object Protection System (FOPS), dvs. skydd mot fallande föremål, som tillval

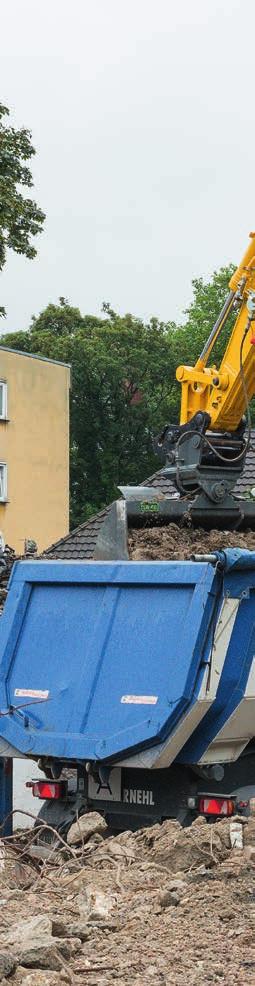

11 180 -svängbredd: mm Min. svängradie för redskap mm Svängradie, bakdel mm mm Svängradie för redskap minskas med 730 mm Svängradie för bakdel minskas med mm Vid vägarbeten minimeras maskinens intrång i den andra körbanan. Det innebär att transportfordonet kan placeras närmare maskinens band. 11

12 Kvalitet du kan lita på Pålitlig och effektiv Produktivitet är nyckeln till framgång. Alla viktiga komponenter i PC228USLC-10 är designade och direkttillverkade av Komatsu. De centrala funktionerna i maskinen är perfekt anpassade för en mycket säker och produktiv maskin. Komponenter av Komatsukvalitet Med hjälp av den nyaste datatekniken, ett grundligt testprogram och med sitt globala expertkunnande tillverkar Komatsu maskiner som är designade, tillverkade och testade för att möta de allra högsta kraven. Robust design Maximal seghet och tålighet plus kundservice i särklass är hörnstenarna i Komatsus filosofi. Plattor och gjutdelar i ett stycke används i viktiga delar av maskinens konstruktion för att ge en god lastfördelning. Omfattande nätverk för support Komatsus omfattande distributions- och försäljningsnät är redo att hjälpa dig hålla din maskinpark i allra bästa kondition. Anpassade servicepaket, inklusive reservdelar med expressleverans, finns tillgängliga för att garantera att er Komatsu kan fortsätta att utföra sitt arbete på bästa sätt. Skjutdörren gör det enkelt att stiga in i hytten i trånga utrymmen och minskar samtidigt risken för skador vid arbete på väg. Hytten är även försedd med ett skjutfönster. Gjuten bomfot Bomplatter i ett stycke 12

13 13

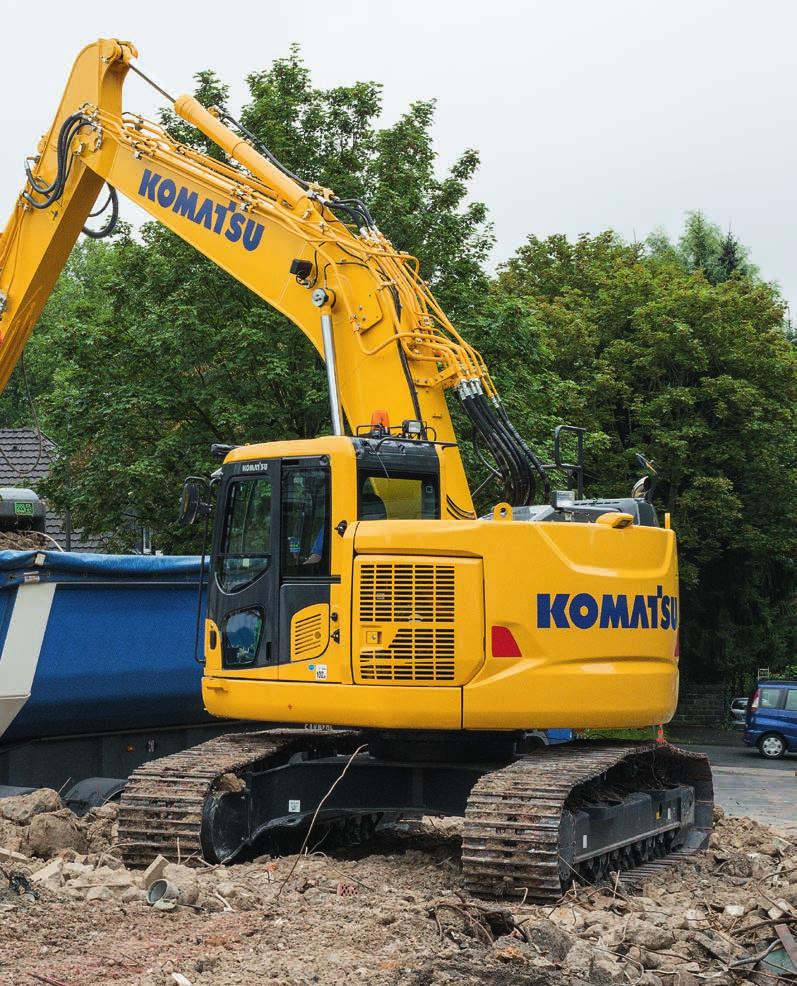

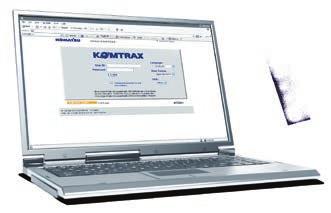

14 Trådlöst Komatsu övervakningssystem Den enkla vägen till hög produktivitet KOMTRAX är det senaste inom trådlös övervakning. Systemet levererar heltäckande och kostnadsbesparande information om vagnparken och utrustningen och erbjuder mängder av information som underlättar högsta maskinprestanda. Tack vare ett nära integrerat supportnät kan du effektivisera verksamheten genom förebyggande åtgärder. Kunskap Du får snabba svar på grundläggande och viktiga frågor om maskinerna vad de gör, när de gjorde det, var de finns, hur de kan användas mer effektivt och när de behöver service. Prestandadata vidarebefordras med satellit från maskinen till datorn och din lokala Komatsu-återförsäljare som står redo för expertanalys och feedback. Bekvämlighet KOMTRAX hjälper till att hantera vagnparken bekvämt på webben, var du än är. Data analyseras och paketeras särskilt för enkel och intuitiv visning i kartor, listor, grafer och diagram. Du kan förutse vilken typ av service och vilka reservdelar som maskinerna kommer att behöva, eller felsöka problem innan Komatsus tekniker kommer. 14

15 KOMTRAX Beslutsunderlag Den detaljinformation som KOMTRAX gör tillgänglig dygnet runt, alla dagar, ger dig underlag för bättre beslut varje dag och på lång sikt. Du kan förutse problem, anpassa underhållsplaner, minimera stopptider och behålla maskinerna där de ska vara igång på arbetsplatsen. En mängd olika sökparametrar i webbapplikationen ger snabb tillgång till information om enskilda maskiner utifrån faktorer som användning, ålder, olika meddelanden med mera. Ett enkelt diagram visar maskinens bränsleförbrukning och hjälper dig att beräkna den totala kostnaden för en arbetsplats och praktiska bränsletillförselscheman. 15

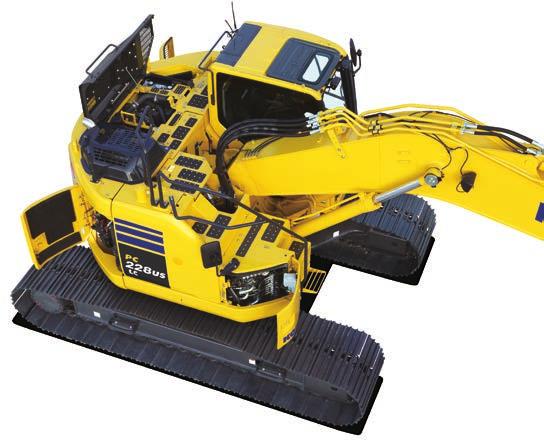

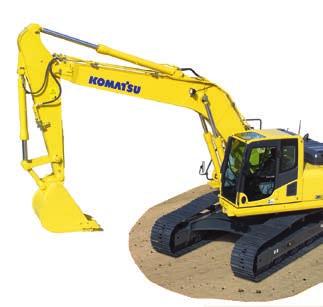

16 Enkelt underhåll Optimal underhållsplanering Komatsu har konstruerat PC228USLC-10 med fokusering på lättåtkomliga servicepunkter. Detta innebär stora tidsbesparingar för arbeten vid fasta serviceintervaller. Nedan beskrivs några av de många lättåtkomliga servicepunkterna hos PC228USLC-10. Oljefilter med lång livslängd De hydrauliska oljefiltren består av högpresterande filtermaterial för långa bytesintervall, vilket reducerar underhållskostnaderna ordentligt Intercooler 2. Luftfilter 3. Kylvätskebehållare 4. Batterier 5. Verktygslåda 6. Hållare för fettspruta 7. Oljekylare 8. Kylare 9. Oljepåfyllning för motorolja 10. Oljesticka 11. Komatsu sluten vevhusventilation (KCCV) 12. Komatsus partikelfilter (KDPF) 13. Bränslefilter 14. Oljepåfyllare för PTO 15. Bränsleförfilter (med vattenavskiljare) 16. Bränsledräneringsventil 17. Motoroljefilter 18. Styrventil 19. Spolarvätskebehållare 20. Svängväxellåda, oljesticka 21. Svängväxellåda, oljepåfyllning Kylare sida vid sida Eftersom kylarna är parallell monterade är dessa enkla att rengöra och att byta ut. Enkel rengöring av kylarna Den gångjärnsupphängda luftkonditioneringskylaren och kylaren och oljekylaren som är monterade sida vid sida är lättåtkomliga vid rengöring. Komatsu CARE är ett kostnadsfritt underhållsprogram för Komatsus kunder och det medföljer som standard till alla Komatsus nya, EU steg IIIB-anpassade anläggningsmaskiner. Under de första 3 åren eller drifttimmarna täcker det fabriksplanerat underhåll, som utförs av Komatsu-utbildade tekniker med originaldelar från Komatsu. Det omfattar även upp till 2 stycken kostnadsfria utbytesenheter av Komatsu dieselpartikelfilter (KDPF) och en KDPF-garanti för de första 5 åren eller drifttimmarna. 16

17 Tekniska data MOTOR Modell... Komatsu SAA6D107E-2 Typ... Common rail direktinsprutad turbodiesel, vattenkyld, 4-takt, turbomatad, med luftkyld intercooler Motorstyrka Vid motorvarvtal v/minut ISO kw / 167 Hk ISO 9249 (nettoeffekt) kw / 156 Hk Antal cylindrar...6 Borrning slag mm Slagvolym... 6,69 l Batterier V / 120 Ah Generator V / 60 A Startmotor V / 5,5 kw Luftfiltertyp... Dubbla element med dammindikator och automatisk reningsfunktion Kylning... Sugande kylfläkt med utloppsgaller SVÄNG Typ...Axialkolvmotor och dubbla planetväxlar Svängbroms... Elektriska flerskivbromsar i oljebad integrerat med svängmotorn Svänghastighet ,0 v/minut DRIVNING & BROMSAR Styrning...2 reglage med pedaler ger fullt oberoende kontroll av varje band Drivning...Hydrostatisk Förflyttning... Automatiskt val av 3 hastigheter Max. lutning...70%, 35 Hastigheter Lo / Mi / Hi... 3,0 / 4,1 / 5,5 km/h Max dragkraft kgf Bromssystem... Hydrauliska skivbromsar på varje motor HYDRAULSYSTEM Typ... HydrauMind. Closed centre system med lastavkännande och tryckreglerande ventiler Tilläggskretsar...Beroende på spec. kan max två tilläggskretsar anslutas, med flödeskontroll på den första Huvudpump... 2 kolvpumpar med variabel volym för bom, sticka, skopa och svängning/körning Max. pumpflöde ,5 l/min Hydraulventilernas inställningar Redskap bar Banddrivning bar Sväng bar Servo...33 bar UNDERVAGN Konstruktion... X-ram i centrum med bandramar i lådkonstruktion Bandenheter Typ... Fullt avtätade Bandlänkar (sida)...49 Sträckning... Fjädrar och hydraulik Rullar Bandrullar (sida)...9 Bandrullar (sida)...2 PÅFYLLNINGSVOLYMER Bränsletank l Kylare... 30,0 l Motorolja... 23,1 l Svängdrivning... 6,5 l Hydraultank l Slutdrivning (sida)... 5,0 l MILJÖ Motor...Motorn uppfyller avgasreningskrav enligt föreslagen EU steg IIIB Ljudnivåer LwA Utvändigt db(a) (2000/14/EC steg II) LpA Förarens öra...72 db(a) (ISO 6396 dynamisk test) Vibrations nivå (EN 12096:1997)* Hand/arm... 2,5 m/s² (osäkerhetsfaktor K = 0,49 m/s²) Kropp... 0,5 m/s² (osäkerhetsfaktor K = 0,25 m/s²) * för syftet med risk bedömning under direktiv 2002/44/EC, referens till ISO/TR 25398:2006. TJÄNSTEVIKT (CA) MONOBOM TVÅDELAD BOM Trekams bandplattor Tjänstevikt Marktryck Tjänstevikt Marktryck 600 mm kg 0,50 kg/cm² kg 0,52 kg/cm² 700 mm kg 0,43 kg/cm² kg 0,45 kg/cm² 800 mm kg 0,38 kg/cm² kg 0,40 kg/cm² Tjänstevikt inklusive specificerad arbetsutrustning, 650 kg skop, 2,9 m sticka, förare, smörjmedel, kylmedel och full bränsletank samt med standardutrustning. 17

18 Dimensioner DIMENSIONER A Bredd, övervagn mm B Höjd, hyttak mm B' Höjd (handtag) mm C Längd, basmaskin mm D Överhäng, motvikt mm Svängradie, bakdel mm Frigång under motvikt mm mm E F Höjd över motorhuv (till motorluckans överdel) G Markfrigång H Bandlängd på marken mm I Bandlängd mm J Spårvidd mm 440 mm K Bandbredd L Totalbredd över banden med 600 mm bandplattor 600, 700, 800 mm mm Totalbredd över banden med 700 mm bandplattor mm Totalbredd över banden med 800 mm bandplattor mm A M D B B O F E G H K C, I J N L M P N TRANSPORTMÅTT MONOBOM Sticklängd 2,4 m TVÅDELAD BOM 2,9 m 2,4 m 2,9 m M Transport längd mm mm mm mm N Längd på marken (transport) mm mm mm mm O Total höjd (till bomtopp) mm mm P Till övre del av hydraulslang mm mm 18

19 MAX. SKOPKAPACITET OCH VIKT MONOBOM Sticklängd 2,4 m 2,9 m Materialvikt upp till 1,2 t/m³ 1,49 m³ kg 1,37 m³ kg Materialvikt upp till 1,5 t/m³ 1,36 m³ kg 1,26 m³ 950 kg Materialvikt upp till 1,8 t/m³ 1,18 m³ 900 kg 1,10 m³ 875 kg MAX. SKOPKAPACITET OCH VIKT Max. kapacitet och vikt har beräknats enligt ISO 10567:2007. Tag kontakt med leverantören för val av skopa och tillbehör för det aktuella arbetet. TVÅDELAD BOM Sticklängd 2,4 m 2,9 m Materialvikt upp till 1,2 t/m³ 1,43 m³ kg 1,32 m³ 975 kg Materialvikt upp till 1,5 t/m³ 1,22 m³ 925 kg 1,12 m³ 875 kg Materialvikt upp till 1,8 t/m³ 1,06 m³ 850 kg 0,97 m³ 800 kg SKOP- OCH STICKKRAFT Sticklängd 2,4 m 2,9 m Brytkraft kg kg Brytkraft vid max effekt kg kg Stickkraft kg kg Stickkraft vid max effekt kg kg 19

20 Arbetsområden MONOBOM (m) H F G A B G.L. -2 C E D (m) STICKLÄNGD 2,4 m 2,9 m A Max. grävhöjd mm mm B Max. lasthöjd mm mm C Max. grävdjup mm mm D Max. grävdjup, vertikal vägg mm mm E Max. grävdjup för mm plan mm mm F Max. räckvidd mm mm G Max. räckvidd på marken mm mm H Min. svängradie mm mm 20

21 TVÅDELAD BOM 12 (m) H A 6 B 5 4 I C E D G mm (m) F STICKLÄNGD 2,4 m 2,9 m A Max. grävhöjd mm mm B Max. lasthöjd mm mm C Max. grävdjup mm mm D Max. grävdjup, vertikal vägg mm mm E Max. grävdjup för mm plan mm mm F Max. räckvidd mm mm G Max. räckvidd på marken mm mm H Min. svängradie mm mm I Max. höjd med infälld sticka mm mm 21

22 Lyftkapacitet MONOBOM A A Räckvidd från svängcentrum B Skophöjd C Lyftkapacitet Vikter: Med sticka på 2,4 m: skop, länksystem och skopcylinder: kg Med sticka på 2,9 m: skop, länksystem och skopcylinder: 985 kg C B Nom. kapacitet, frontlyft Nom. kapacitet, sidlyft Nom. kapacitet, för max räckvidd Med 700 mm bandplattor Sticklängd 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m 2,4 m 2,9 m 6,0 m kg * *5.709 *5.709 *5.709 * ,5 m kg * * * *7.209 *7.209 *8.959 * ,0 m kg * * * ,5 m kg * ,0 m kg * *7.959 * ,5 m kg * * * *8.659 * ,0 m kg * * * * ,5 m kg * * * * ,0 m kg *3.735 *3.735 *4.085 *4.085 *5.135 * ,5 m kg * * * *6.385 * ,0 m kg * * * * * * ,5 m kg * * * *7.835 * ,0 m kg * * *6.185 * ,5 m kg * * * *6.135 * ,0 m kg * * * * ,5 m kg * * * * * Lyftkapaciteten är begränsad av hydrauliken och inte av stabiliteten. Värdena är baserade på SAE standard nr J1097. Den angivna lyftkapaciteten kommer ej upp till 87% av hydraulikkapaciteten eller 75% av tipplasten. Vid lyftning med ytterligare utrustning installerad på stickan, dra av vikten för all extra utrustning från de angivna värdena. 22

23 TVÅDELAD BOM A Räckvidd från svängcentrum B Skophöjd C Lyftkapacitet Vikter: Med sticka på 2,4 m: skop, länksystem och skopcylinder: kg Med sticka på 2,9 m: skop, länksystem och skopcylinder: 985 kg Nom. kapacitet, frontlyft Med 600 mm bandplattor Nom. kapacitet, sidlyft Nom. kapacitet, för max räckvidd Sticklängd 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m 2,4 m 6,0 m kg * * *6.400 *6.400 *7.850 * ,5 m kg * * ,0 m kg * * ,5 m kg * ,0 m kg ,5 m kg ,0 m kg 2,9 m 6,0 m kg * * * *5.850 *5.850 *6.000 * ,5 m kg * * * *7.000 *7.000 *9.650 * ,0 m kg * * * ,5 m kg * * ,0 m kg * ,5 m kg ,0 m kg * Lyftkapaciteten är begränsad av hydrauliken och inte av stabiliteten. Värdena är baserade på SAE standard nr J1097. Den angivna lyftkapaciteten kommer ej upp till 87% av hydraulikkapaciteten eller 75% av tipplasten. Vid lyftning med ytterligare utrustning installerad på stickan, dra av vikten för all extra utrustning från de angivna värdena. 23

24 Hydraulisk grävmaskin PC228USLC-10 Standard och extra utrustning MOTOR Komatsu SAA6D107E-2 common rail direktinsprutad turbodiesel, intercooler, lågemissionsmotor Lågemissionsmotor enligt EU steg IIIB Sugande kylfläkt med utloppsgaller Diesel motorvärmare Överhettningsskydd för motorn Bränslemätare Automatisk motorvarvtalsänkning Motorn stoppas med nyckel Lösenordsskydd för start av motorn Generator 24 V/60 A Startmotor 24 V/5,5 kw Batterier 2 12 V/120 Ah FÖRARHYTT Förstärkt förarhytt SpaceCab med hög säkerhet; Högt trycksatt och tätt förseglad visköst monterad förarhytt med tonade rutor av säkerhetsglas, stort takfönster med solskydd, uppdragningsbar vindruta med låsanordning, borttagbar nedre ruta, främre vindrutetorkare med intermittenta egenskaper, solskydd, cigarettändare, askkopp, bagagehylla, golvmatta Luftfjädrad, högt ryggstöd med stöd för korsryggen, armstöd justerbara i höjdled, rullbälte och elektriskt uppvärmd förarstol Automatisk klimatanläggning 12 V strömförsörjning Flaskhållare Radio Aux-ingång (mp3-uttag) Nedre vindrutetorkare Regnavvisare (ej för användning med ras-skydd) SÄKERHETSUTRUSTNING Kamerasystem för sikt bakåt Starktonshorn Överlastvarning Låsbart tanklock med skydd Akustiskt köralarm Slangbrottsventiler för bommen Stora handtag, backspeglar Huvudströmbrytare ROPS uppfyller kraven enligt ISO :2008 Slangbrottsventil för stickan Nödstopp för motorn Rasskydd frontruta, förarskydd klass II Rasskydd tak, förarskydd klass II Extra kamera monterad på höger sida HYDRAULSYSTEM Elektronisk belastningsavkänning, stängt centrum (E-CLSS ) hydraulsystem Gemensamt styrsystem (PEMC) för pump och motor Extra hydraulkrets Väljarsystem för 6 arbetslägen: Powerläge, ekonomiläge, brytläge, redskapspowerläge, redskapsekonomiläge och lyftläge PowerMax funktion Progressiva servospakar (PPC) för sticka, bom, skopa och svängning med proppstyrning för extrautrustning och 3 extra knappar Snabbkoppling-förberedelse Extra hydraulfunktioner SERVICE OCH UNDERHÅLL Automatisk avluftning på bränsleledningen Luftfilter av dubbelelementtyp med dammindikator och automatisk rensning KOMTRAX Trådlöst Komatsu övervakningssystem Multifunktions videokompatibel färgskärm med funktionskontroll (EMMS) och effektivitetsvisning Verktyg och reservdelar för första servicen Komatsu CARE DRIVNING & BROMSAR Hydrostatiskt 3-hastighets drivsystem med automatisk växling och parkeringsbromsar PPC-spakar och pedaler för styrning och körning BELYSNINGSSYSTEM Arbetsbelysning: 1 roterande ram, 1 bom (höger) Extra arbetsbelysning: 5 hyttak, 1 bom (vänster), 1 motvikt (bak), 1 roterande ram (vänster) bakåtriktad strålkastare på motvikten, ljusfyr och kablage för 2 strålkastare (ej inkluderade) vid bommens fot ARBETSUTRUSTNING Monobom Tvådelad bom Sticka 2,4 m; 2,9 m (HCU-installation med rörledningar för en tilläggande funktion) Komatsu skopor Komatsu hydraulisk hammare UNDERVAGN Skyddsplåtar bandvagn Trekams bandplattor 600 mm Trekams bandplattor 700, 800 mm 600 mm gummiinklädda (road-liner) bandplattor Långa skydd för bandrullar ANNAN UTRUSTNING Centralsmörjning för svängkrans och leder Elektrisk tankpump med automatisk avstängning Standardfärg och dekaler Användarhandbok med reservdelskatalog Ytterligare utrustning på begäran standardutrustning extra utrustning Din Komatsu partner: Komatsu Europe International N.V. Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel Fax USVSS /2016 Materials and specifications are subject to change without notice. is a trademark of Komatsu Ltd. Japan. Printed in Europe Ej bindande uppgifter, ändringar förbehållna. Illustrationerna kan avvika från standardutförandet. Standard- och specialutrustning kan variera.
