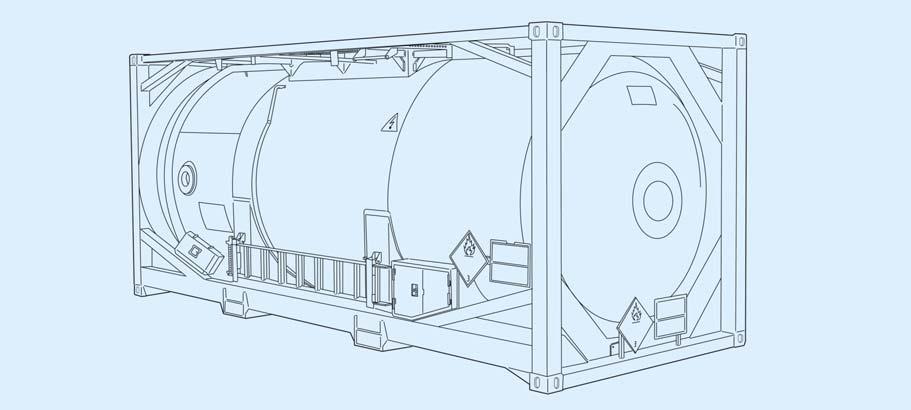

1 Drivmedelsförvaringscontainer Instruktionsbok 2012 M

2

3 FÖRSVARETS MATERIELVERK Drivmedelsförvaringscontainer Instruktionsbok Förrådsbeteckning: M Förrådsbenämning: IBOK DRIVMFÖRVCO20 Fastställelse: FMV AK Logistik 12FMV :1 Utgåva: 3, 2012 Distribution via: Försvarets bok- och blankettförråd, FBF

4

5 Instruktionsbok Drivmedelsförvaringscontainer Innehåll INSTRUKTIONSBOK DRIVMEDELSFÖRVARINGS- CONTAINER INNEHÅLL SÄKERHETSFÖRESKRIFTER... 1 Varning... 2 ALLMÄNT... 5 Lägesangivelser... 5 DATA... 7 Allmänt... 7 Måttuppgifter... 7 Viktuppgifter... 7 Volymuppgifter... 7 Dräneringspump... 7 Skyltar, märkning och dekaler... 8 KONSTRUKTION OCH FUNKTION Allmänt Inlastningssystem Ventiler System för överfyllnadsskydd Utlastningssystem Dräneringssystem Drivmedelstank Manometrar Dräneringsrör Transportram Ram med gångbord Brandsläckare Tillbehörsskåp Dammskydd HANDHAVANDE Bränslehantering Fyllning av tank med nivåvaktsgivare ÖFS Fyllning av tank mot optisk nivåvaktsgivare Tömning av tank I

6 Innehåll Dränering av tank Tankning av fordon Lastning och transport Före transport Under transport Efter transport Uppställning Montering av stege Säkring av väderlucka Säkring av skyddsräcke Upprättande av tankningsplats Sammankoppling med försörjningscontainer VÅRD Allmänt Daglig tillsyn Före bruk Under bruk Efter bruk Före lastning och transport Under transport Efter transport Särskild tillsyn Rengöring Tank Rör och slangar Ventiler, manometrar Inlastningssystem Utlastningssystem Dräneringssystem Överfyllnadsskydd Transportram Utrustning och tillbehör Luckor, fack och skyltar Smörjning Klaffventiler Skyddsräcke Tillbehörsskåp Väderlucka Oskyddade ytor av stål II

7 Instruktionsbok Drivmedelsförvaringscontainer Säkerhetsföreskrifter INSTRUKTIONSBOK DRIVMEDELSFÖRVARINGS- CONTAINER Säkerhetsföreskrifter I instruktionsboken förekommer tre olika typer av uppmärksamhetstexter: Varning OBS (Observera) Anm (Anmärkning). VARNING Varning innebär särskild uppmärksamhet där risk för personskada kan förekomma. OBS Observera innebär särskild uppmärksamhet där risk för materielskada kan förekomma. Anm Anmärkning innebär en extra rådande upplysning. I nästa avsnitt finns alla varningstexter som förekommer i instruktionsboken samlade. 1

8 Säkerhetsföreskrifter Instruktionsbok Drivmedelsförvaringscontainer Varning Följande varningar finns i instruktionsboken. VARNING Vid fyllning av tanken skall föreskriven skyddsutrustning användas för att skydda mot bränslestänk. Risk för stänk i ögon och på hud samt för inandning av dieselångor. Risk för ohälsa. VARNING Förbud råder mot rökning eller annan öppen låga inom 15 m från tankstället. Handbrandsläckare ska vara lätt åtkomlig. Risk för brand. VARNING Manluckan skall öppnas då tanken töms med ett externt fordon. Risk för egendomsskada. VARNING Då försörjningscontainerns stegar sätts ihop för användning som slangstege mellan containrarna måste spärrbyglarna vändas uppåt, stegarna kan annars separeras från varandra. Risk för personskada. VARNING Slangstegen får inte användas för passage mellan containrarna när den ligger ovanpå containrarna. Risk för personskada. 2

9 Instruktionsbok Drivmedelsförvaringscontainer Säkerhetsföreskrifter VARNING Bensin får ej hanteras i containern. 3

10 Säkerhetsföreskrifter Instruktionsbok Drivmedelsförvaringscontainer 4

11 Instruktionsbok Drivmedelsförvaringscontainer Allmänt Allmänt Drivmedelsförvaringscontainer M består av en 20 m 3 tank i en ram och utgör primärt, tillsammans med drivmedelsförsörjningscontainer M , en komplett tankanläggning främst avsedd för internationella förband. Förvaringscontainern kan dock även placeras ut separerad från försörjningscontainern och fungerar då som en enklare form av tankningsstation - om den kombineras med ett tankningsaggregat. För att minimera risk för skadlig miljöpåverkan har förvaringscontainern dubbla väggar och är konstruerad helt i rostfritt stål. Förvaringscontainern är godkänd enligt gällande miljölagstiftning för stationär uppställning och enligt styrande regelverk avseende transport, såväl tom som fylld. För lyft med gaffeltruck eller motsvarande är den på undersidan försedd med gaffeltunnlar. Dock får ej gaffeltunnlarna användas för lyft av fylld container. Är containern fylld måste den lyftas med kran i containerfästena. Lägesangivelser Bild 1. Drivmedelsförvaringscontainer I denna instruktionsbok avser lägesangivelser för fram, bak, höger och vänster containern sedd i längdriktningen med inlastningskoppling och anslutningar för överfyllnadsskydd framåt. 5

12 Allmänt 6

13 Instruktionsbok Drivmedelsförvaringscontainer Data Data Allmänt Förrådsbeteckning M Förrådsbenämning DRIVMFÖRV CO 20 UN Oförkortad förrådsbenämning DRIVMEDELSFÖRVARINGS- CONTAINER 20FOT UN Leverantör Timars Svets & Smide AB Godkännanden ADR, RID, CSC, IMDG, ISO, SÄI, UIC, TIR, WHG, VAWS, GGVSE Måttuppgifter Yttermått Längd Bredd Höjd Viktuppgifter Olastad vikt (tara) Max totalvikt (brutto) Volymuppgifter Volym Dräneringspump Fabrikat och beteckning Maxflöde mm mm mm kg kg l Sikama F4B-19 24V 55 l/min 7

14 Data Skyltar, märkning och dekaler Bild 2. Märkning på framsida och höger sida 1 Individmärkning 2 Individmärkning 3 Viktmärkning 4 Volymmärkning 5 ADR-märkning 6 Brandfarliga varor 7 Brandredskap 8 Typskylt 9 Märkskylt 8

15 Instruktionsbok Drivmedelsförvaringscontainer Data 1 Varningsskylt för spänningsanslutning 2 Individmärkning 3 Individmärkning 4 Miljöfarliga ämnen 5 Viktmärkning 6 Volymmärkning 7 Brandfarliga varor 8 Brandredskap Bild 3. Märkning på baksida och vänster sida 9

16 Data 10

17 Instruktionsbok Drivmedelsförvaringscontainer Konstruktion och funktion Konstruktion och funktion Allmänt Drivmedelsförvaringscontainern består av en drivmedelstank monterad i en transportram. För drivmedelshantering finns system för inlastning, utlastning och dränering. Inlastningssystem Vid inlastning av drivmedel i förvaringscontainern används en inlastningsventil samt ett system för överfyllnadsskydd. Ventiler Bild 4. Ventiler 1 Inlastningsventil 2 Avstängningsventil System för överfyllnadsskydd Drivmedelstanken är utrustad med tre av varandra oberoende system för överfyllnadsskydd. Det primära systemet för fyllning av tanken fungerar tillsammans med tankens nivågivare som sitter lägre placerad än nivågivaren för det sekundära systemet. Nivågivaren fungerar när förvaringscontainerns kontakt för överfyllnadsskyddet och 24 V-intag är anslutna. 11

18 Konstruktion och funktion Om nivågivaren hamnar i vätska skickar den en signal via överfyllnadsskyddets kontakt till den anslutna utrustning som stoppar pumpningen. Det sekundära systemet för fyllning av tanken fungerar tillsammans med tankens nivågivare som sitter högre placerad än nivågivaren för det primära systemet. Systemet fungerar när förvaringscontainerns kontakt för 24 V-intag är ansluten. När nivågivaren hamnar i vätska skickar den en signal till Förstärkarlåda ÖFS som stänger magnetventilen på tankens ovansida samt tänder signallampan. Drivmedelstanken är även utrustad med ett optiskt system som används vid insatser utomlands. Det optiska systemet för fyllning av tanken fungerar tillsammans med tankens optiska nivågivare som sitter placerad intill dräneringspumpen. Systemet fungerar när förvaringscontainerns kontakt för Överfyllnadsskydd optiskt och 24 V-intag är anslutna. När nivågivaren hamnar i vätska skickar den en signal via överfyllnadsskyddets kontakt till den anslutna utrustning som stoppar pumpningen. Det sekundära systemet träder automatiskt in om de andra överfyllnadsskydden inte fungerar. På tankens ovansida under väderluckan finns följande: 1 Magnetventil 2 Rörledning med magnetventil Bild 5. Drivmedelstankens ovansida 3 Nivågivare optiskt överfyllnadsskydd 4 Nivågivare ÖFS 12

19 Instruktionsbok Drivmedelsförvaringscontainer Konstruktion och funktion På containerns framsida finns anslutningar för överfyllnadsskydd och 24 V. Nyckeln till förstärkarlådan ska förvaras i tillbehörsskåpet. 1 Överfyllnadsskydd optiskt 2 Överfyllnadsskydd ÖFS Bild 6. Anslutningar 3 Signallampa 4 24 V-anslutning 5 Förstärkarlåda ÖFS Förstärkarlåda Strömmen genom drivmedelstankens nivågivare är så låg att det inte finns risk för gnistbildning och explosionsrisk. Förstärkarens uppgift är att förstärka den låga strömmen och öppna och stänga magnetventilen. Genom förstärkarlådans fönster kan man se förstärkarkortens statusinformation. I lådan finns även system för dräneringspump. 13

20 Konstruktion och funktion Utlastningssystem För utlastning finns en koppling på tankens ovansida under väderluckan: Bild 7. Drivmedelstankens ovansida 1 Todo utlastningskoppling 2 Avstängningsventil Dräneringssystem Vid dränering kopplas en slang till dräneringsventilen på framsidan av containern. 14 Bild 8. Dräneringsventil 1 Dräneringsventil 2 Jordstift

21 Instruktionsbok Drivmedelsförvaringscontainer Konstruktion och funktion Dräneringspumpen sitter på tankens ovansida under ett skyddslock. Dräneringspumpen styrs med knappar på ÖFS-förstärkarlådan. Om pumpen inte stängs av manuellt stänger automatiken efter 5 minuter. Bild 9. Dräneringspump 1 Dräneringspump 2 Magnetventil 1 Stopp dräneringspump (röd) Bild 10. Reglage dränering 2 Start dräneringspump (grön) 15

22 Konstruktion och funktion Drivmedelstank Drivmedelsförvaringscontainerns inner- och yttertank är konstruerade av rostfritt stål. Den är konstruerad och godkänd som UN-tank för förvaring och hantering av brandfarliga varor klass 3. På tankens utsida finns en nivåmätare för avläsning av bränslevolym i tanken. På tankens ovansida under väderluckan finns följande: 1 Manometer 2 Vakuumventil 3 Manlucka Bild 11. Drivmedelstankens ovansida 4 Övertrycksutsläpp 5 Manometer för övertryck mellan inner- och yttertank 6 Säkerhetsventil Manometrar Under väderluckan finns två stycken manometrar. Den ena är placerad intill övertrycksventilen och visar trycket i tanken. Den andra manometern indikerar övertrycket mellan inner- och yttertanken, detta för att påvisa läckage. Manometern är placerad intill övertrycksutsläppet. Dräneringsrör Från domsargen löper två dräneringsrör för dränering av spill och vatten från tankens ovansida. Rören har varsin dräneringsventil som normalt ska vara öppna. 16

23 Instruktionsbok Drivmedelsförvaringscontainer Konstruktion och funktion Transportram Ram med gångbord OBS Gaffeltunnlarna får inte användas för lyft då tanken innehåller drivmedel. Risk för egendomsskador. OBS Förvaringscontainern får inte hanteras eller transporteras med uppfällt räcke eller väderlucka. OBS Väderluckan skall vara låst när den är nedfälld. Transportramen är konstruerad för hantering av containern enligt regelverk för UN-tank. För lyft med gaffeltruck eller motsvarande är den på undersidan försedd med gaffeltunnlar. På ramens ovansida finns hörnlådor som utnyttjas vid lyft med lyftok för container. Förvaringscontainerns konstruktion tillåter inte att den lyfts i gaffeltunnlarna om tanken inte är tom. Är containern fylld måste den lyftas i containerfästena. Libeller för horisontering av containern vid uppställning finns på den främre delen av ramen. På ramens ovansida finns ett gångbord av sträckmetall med fällbara räcken. För uppstigning till gångbordet finns en stege monterad i fästen på containerns långsida. Brandsläckare På containerns båda långsidor finns förvaringsskåp med brandsläckare. Tillbehörsskåp På den bakre delen av containerns vänstra långsida finns ett tillbehörsskåp. Här förvaras utrustning och verktyg som tillhör containern. 17

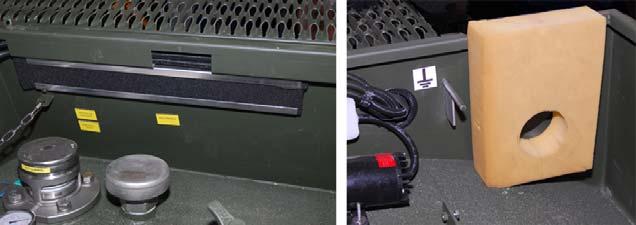

24 Konstruktion och funktion Dammskydd Bild 12. Drivmedelstankens ovansida Väderluckans sidoväggar har ventilationsgaller för ventilering av avgaser. Påinsidan av gallret finns dammfilter. En skumgummibussning används för att skydda mot damm när slang är inkopplad. 18

25 Instruktionsbok Drivmedelsförvaringscontainer Handhavande Handhavande Bränslehantering Se även vårdavsnittet, Daglig tillsyn, för detaljerade anvisningar. Fyllning av tank med nivåvaktsgivare ÖFS VARNING Vid fyllning av tanken skall föreskriven skyddsutrustning användas för att skydda mot bränslestänk. Risk för stänk i ögon och på hud samt för inandning av dieselångor. Risk för ohälsa. 1 Kontrollera bränslenivån i tanken för att bedöma hur många liter som kan fyllas. 2 Anslut potentialutjämningslina till jordstiftet. 3 Anslut kabeln mellan tankbil och överfyllnadsskyddets ÖFS-kontakt på tanken. 4 Anslut strömkälla, 24 V. 5 Anslut med rätt koppling på inlastningsventilen. Bild 13. Ventiler 1 Inlastningsventil 2 Avstängningsventil 6 Öppna avstängningsventilen på förvaringscontainern. 19

26 Handhavande 7 Starta drivmedelspumpen på tankbilen. 8 Kontrollera med hjälp av tankbilens flödesmätare hur många liter som levererats till tanken. OBS Kör aldrig mot överfyllnadsskyddet då det orsakar ett längre driftsavbrott på depån. 9 När tankningen avslutats, koppla loss kabeln till överfyllnadsskyddet. 10 Koppla loss och ta bort slangen från tanken. Fyllning av tank mot optisk nivåvaktsgivare VARNING Vid fyllning av tanken skall föreskriven skyddsutrustning användas för att skydda mot bränslestänk. Risk för stänk i ögon och på hud samt för inandning av dieselångor. Risk för ohälsa. 1 Kontrollera bränslenivån i tanken för att bedöma hur många liter som kan fyllas. 2 Anslut kabeln mellan tankbil/depå och överfyllnadsskyddets optiska kontakt på tanken. 3 Anslut strömkälla, 24 V. 4 Anslut med rätt koppling på inlastningsventilen. 5 Öppna avstängningsventilen på förvaringscontainern. 6 Ange önskad utlastningsvolym och starta utlastningen. OBS Kör aldrig mot överfyllnadsskyddet då det orsakar ett längre driftsavbrott på depån. 7 Kontrollera hur många liter som levererats till tanken. 8 När tankningen avslutats, koppla loss kabeln till överfyllnadsskyddet. 9 Koppla loss och ta bort slangen från tanken. 20

27 Instruktionsbok Drivmedelsförvaringscontainer Handhavande Tömning av tank Drivmedelstanken kan tömmas av exempelvis en tankbil. 1 Anslut potentialutjämningslina till jordstiftet. 2 Anslut sugslang från utlastningskopplingen till tankbilen. 3 Se till att manluckan är öppen. 4 Se till att avstängningsventilen på utlastningskopplingen är öppen. VARNING Manluckan skall öppnas då tanken töms med ett externt fordon. Risk för egendomsskada. 5 Sug bränslet ur tanken. 6 För att tömma tanken helt, skall dräneringspumpen användas. Anslut dräneringsslangen till dräneringsventilen och led slangen till ett kärl för uppsamling av bränslet. 7 Starta dräneringspumpen för att pumpa det sista av bränslet ur tanken. 8 Ta bort dräneringsslangen. 9 Ta bort potentialutjämningslinan från jordningsstiftet. 10 Töm ut bränslet på avsedd plats. OBS Spill från miljöskadliga ämnen ska omedelbart saneras med uppsugande material, för att förhindra miljöskador. 21

28 Handhavande Dränering av tank Dränering utförs för att undvika vattenförekomst i bränslet. Dränering ska göras före dagens första tömning. 1 Anslut dräneringsslangen till dräneringsventilen och led slangen till en ren skopa M Bild 14. Dräneringsventil 1 Dräneringsventil 2 Jordstift 2 Starta dräneringspumpen. Inledningsvis kommer ca 3 liter diesel som står i röret innan diesel med vatten kommer. Dränera därefter tills vatten- och föroreningsfritt bränsle kommer ut. 3 Stoppa dräneringspumpen och kontrollera att drivmedlet är fritt från vatten och smuts. Använd kontrollbricka F Den flyter i vatten men sjunker i drivmedel. 4 Ta bort dräneringsslangen. 5 Töm skopan på avsedd plats. OBS Spill från miljöskadliga ämnen ska omedelbart saneras med uppsugande material, för att förhindra miljöskador. 22

29 Instruktionsbok Drivmedelsförvaringscontainer Handhavande Tankning av fordon För att tanka ett fordon krävs att drivmedelsförvaringscontainern kombineras med ett tankningsaggregat eller kopplas samman med drivmedelsförsörjningscontainer M Utför tankning enligt instruktioner för tankningsaggregat/tankningsmodul eller försörjningscontainer. Lastning och transport Se även vårdavsnittet, Daglig tillsyn, för detaljerade anvisningar. Före transport Före transport av containern ska följande kontroller utföras: 1 All materiel i och utanpå containern ska vara stuvad på avsedd plats samt vara fastsatt. 2 Alla anslutningar ska vara bortkopplade. 3 Alla luckor ska vara stängda och låsta och räcket ska vara nedfällt. Under transport Under transport ska det kontrolleras att ingen utrustning, materiel eller luckor lossnar eller öppnas. Efter transport 1 Kontrollera efter transport att ingen utrustning eller materiel har skadats. 2 Tvätta vid behov containern. Uppställning Montering av stege 1 Lossa stegen från fästena på sidan av förvaringscontainern. 2 Haka fast stegens övre del i fästet på containern. Säkring av väderlucka 1 Öppna väderluckan. 2 Fäst det fällbara staget i väderluckan för att säkra den och montera låssprinten. Säkring av skyddsräcke 1 Vik upp det fällbara skyddsräcket och säkra det. 23

30 Handhavande Upprättande av tankningsplats Sammankoppling med försörjningscontainer VARNING Då försörjningscontainerns stegar sätts ihop för användning som slangstege mellan containrarna måste spärrbyglarna vändas uppåt, stegarna kan annars separeras från varandra. Risk för personskada. VARNING Slangstegen får inte användas för passage mellan containrarna när den ligger ovanpå containrarna. Risk för personskada. OBS Vid allt arbete uppe på förvaringscontainern ska skyddsräcket vara uppfällt. Risk för personskada. 1 Placera försörjningscontainer och förvaringscontainer på tankningsplatsen inom lämpligt avstånd från varandra, med hänsyn till slanglängden. 2 Sätt ihop slangstegen och lägg den mellan förvarings- och försörjningscontainern. Säkra stegen med spännband i respektive container. Placera övertaliga delar av slangstegen i aggregatrummet. 3 Anslut slang mellan försörjningscontainerns intagskoppling och utlastningsventilen på förvaringscontainern. Placera slangen på slangstegen. Säkra slangarna på stegen med spännband. Kontrollera att avstängningsventilen på förvaringscontainern är öppen och att väderluckan går att stänga. 24

31 Instruktionsbok Drivmedelsförvaringscontainer Handhavande Bild 15. Sammankoppling med försörjningscontainer 4 Öppna motsvarande avstängningsventil i försörjningscontainerns aggregatrum och kontrollera att ventilerna till slangtrummorna är öppnade. 5 Sätt upp skylt om förbud mot öppen eld vid tankningsplatsen. 25

32 Handhavande 26

33 Instruktionsbok Drivmedelsförvaringscontainer Vård Vård Allmänt Förvaringscontainerns tillsyn indelas i daglig tillsyn, särskild tillsyn och grundtillsyn. Daglig tillsyn utförs av den personal som ansvarar för den dagliga driften av en uppställd container (drivmedelsanläggning) och det åligger all personal som tankar eller på annat sätt använder containern att göra en begränsad daglig tillsyn i samband med tankningen. Kontrollens omfattning begränsas till läckor och skador på materielen, samt att anmäla upptäckta fel till den som ansvarar för driften. Personal som ansvarar för utrustningen ska utan särskild order utföra daglig tillsyn enligt de särskilda punkter som framgår under rubrikerna Före lastning och transport, Under transport och Efter transport i materielvårdsschemat. Särskild tillsyn utförs av den personal som ansvarar för den dagliga driften av en uppställd container (drivmedelsanläggning) på särskild order eller då behov finns och tillfälle ges. Utifrån hur materielen har använts och i vilken miljö den står uppställd görs en bedömning av vårdbehovet och lämpligt intervall för särskild tillsyn på materielen. Grundtillsyn utförs på materiel i bruk, i regel en gång per år, av utbildad personal. Förvaringscontainern skall besiktas enligt gällande regelverk för tankar och sjöklassade containrar. Smörjning är en del av tillsynsåtgärderna och ingår i särskild tillsyn och grundtillsyn. Dess intervaller är fasta eller behovsstyrda. Materielvård är förebyggande underhåll på materiel som är i drift, bruk eller långtidsförvarad. Syftet är att säkerställa materielens funktion under utbildningen och i det dagliga arbetet, samt förebygga och undvika skador på brukare och/eller materiel. Genom rätt materielvård kan begynnande fel upptäckas tidigt och på så vis kan kostnader för reparationer hållas nere. 27

34 Vård Daglig tillsyn OBS Åtgärda fel eller skador som upptäcks så snart som möjligt. Om du som brukare inte kan eller får avhjälpa felen, skriv ner kvarstående fel och brister på blanketten Felrapport i kontrollboken och lämna rapporten till ansvarig chef. Anm Iakttag säkerhetsanvisningar i avsnitt Säkerhetsföreskrifter. Före bruk Tank med tillbehör Kontrollera att: inga läckage förekommer från någon del av tanken kontakter, uttag, kopplingar och ventiler inte är skadade skyltar och märkning är korrekt placerade och läsbara brandsläckaren är plomberad och har giltigt datum tanken är dränerad, se avsnitt DrÐ nering av tank, sidan 22. Under bruk Kontrollera att: inga läckage förekommer från någon del av tanken, rör, slangar, kopplingar eller ventiler Utlastning Kontrollera att: ventiler, indikatorer och sensorer fungerar Dränering Kontrollera att: dräneringsslangen är korrekt fastsatt och inte läcker. dräneringspumpen fungerar, inga missljud förekommer, och att den inte läcker. 28

35 Instruktionsbok Drivmedelsförvaringscontainer Vård Efter bruk Kontrollera att: tank, rör, slangar, kopplingar och ventiler är dränerade, att de inte läckereller är skadade luckor och fack är stängda och låsta utrustning, skyltar och tillbehör är hela, rena och rätt placerade brandsläckaren är plomberad och har giltigt datum. Rengöring Vid behov, spola av containerns utsidor med högtryck maximalt 20 bar på minst 0,4 m avstånd. OBS Undvik att spola mot ventiler, kopplingar, uttag och kontakter. Sanering Hantera bränslespill i och omkring förvaringscontainern enligt gällande direktiv. Före lastning och transport Kontrollera att: inga slangar eller kablar är anslutna till containern tanken är tömd om den skall lyftas med gaffeltruck inga läckage förekommer från någon del av tanken det inte finns några markföroreningar kring containern. Ta reda på eventuellt bränslespill. luckor och fack är stängda och låsta inga lösa verktyg finns under väderluckan utrustning och tillbehör är oskadad, rengjord och transportsäkrad skyddsräcket är nedfällt stegen är transportsäkrad väderluckan är låst brandsläckarna är plomberade och har giltigt datum. 29

36 Vård Under transport Kontrollera att: inga läckage förekommer från någon del av tanken materiel på containerns utsida är ordentligt fastsatt alla dörrar och luckor är stängda och reglade. Efter transport Kontrollera att: inga läckage förekommer från någon del av tanken libellerna inte är skadade och att förvaringscontainern står plant skyltar och märkning är korrekt placerade och läsbara utrustning och tillbehör är oskadad, rengjord och rätt placerad brandsläckarna är plomberade och har giltigt datum. Rengöring Vid behov, rengör väderluckans dammfilter. Vid behov, spola av containerns utsidor med högtryck maximalt 20 bar på minst 0,4 m avstånd. OBS Undvik att spola mot ventiler, kopplingar, uttag och kontakter. Kopplingar och ventiler, framsida Kontrollera att: kontakterna för överfyllnadsskydd inte är skadat 24 V-kontakten inte är skadad inlastningskopplingen och dess skydd inte läcker eller är skadade dräneringsventilen inte läcker förstärkarlådans lucka är låst och att nyckeln förvaras i tillbehörsskåpet. Ovansida tank Kontrollera att: stegen inte är skadad skyddsräcket inte är skadat och är uppfällt samt korrekt säkrat rören inte läcker eller är skadade dräneringspumpen inte läcker eller är skadad 30

37 Instruktionsbok Drivmedelsförvaringscontainer Vård manometern inte är skadad och sitter fast utlastningskopplingen och dess skydd är oskadda och inte läcker väderluckan är stängd och låst. Särskild tillsyn OBS Åtgärda fel eller skador som upptäcks så snart som möjligt. Om du som brukare inte kan eller får avhjälpa felen, skriv ner kvarstående fel och brister på blanketten Felrapport i kontrollboken och lämna rapporten till ansvarigt befäl. Anm Iakttag säkerhetsanvisningar i avsnitt Säkerhetsföreskrifter. 1. Rengöring Rengör drivmedelscontainern. 2. Tank Kontrollera med avseende på skador och läckage. 3. Rör och slangar Kontrollera med avseende på skador, fastsättning och läckage. 4. Ventiler, manometrar Kontrollera med avseende på skador, fastsättning och läckage. 5. Inlastningssystem Kontrollera intagskoppling, skydd, klaffventil och magnetventil med avseende på skador, fastsättning och läckage. 6. Utlastningssystem Kontrollera utlastningskoppling, skydd, klaffventil och magnetventil med avseende på skador, fastsättning och läckage. 7. Dräneringssystem Kontrollera magnetventil med avseende på funktion och fastsättning och dräneringspump med avseende på funktion, fastsättning, läckage och missljud. 31

38 Vård 8. Överfyllnadsskydd Kontrollera anslutningar, el-kontakt 24 V, varningslampa och nivåsensorerna med avseende på funktion, fastsättning och skador. 9. Transportram Kontrollera gångbord/halkskydd, skyddsräcke, stege och gaffeltunnlar med avseende på skador och fastsättning. Kontrollera att gaffeltunnlarnas skydd och låssprintar inte är skadade. 10. Utrustning och tillbehör Kontrollera med avseende på skador, rengöring och placering. Kontrollera att brandsläckarna är plomberade och att tid för tillsyn inte passerat. Kontrollera brandsläckarnas förvaringslådor med avseende på skador och fastättning. 11. Luckor, fack och skyltar Kontrollera luckor, gångjärn, låsanordning, hållare och skyltar med avseende på skador, fastsättning, funktion och läsbarhet. Smörjning 1. Klaffventiler Smörj med motorolja i kanna. 2. Skyddsräcke Smörj gångjärnen med motorolja i kanna. 3. Tillbehörsskåp Smörj gångjärnen med motorolja i kanna. 4. Väderlucka Smörj gångjärnen med motorolja i kanna. 5. Oskyddade ytor av stål Behandla ytorna med Korrskyddsvätska 056, och tillbehören med Smörjolja

39

40 FÖRSVARETS MATERIELVERK AK Logistik *PM * M
