1 Värmekanoner Diesel sida 2, 4-6 Värmekanoner Gas sida 3 Stationära pannor sida 3 Dammsugare Industri sida 7 KATALOG #51 GÄLLANDE FRÅN 1 NOVEMBER 2015 KVALITET & PRECISION

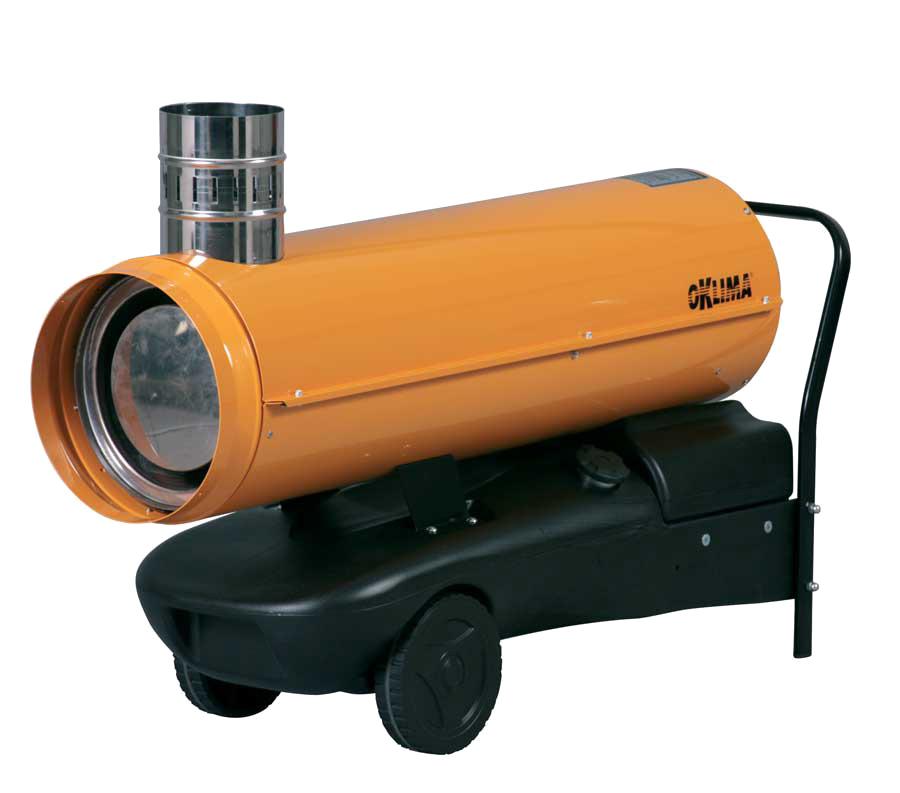

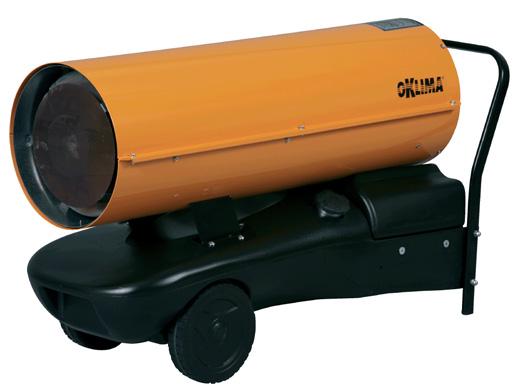

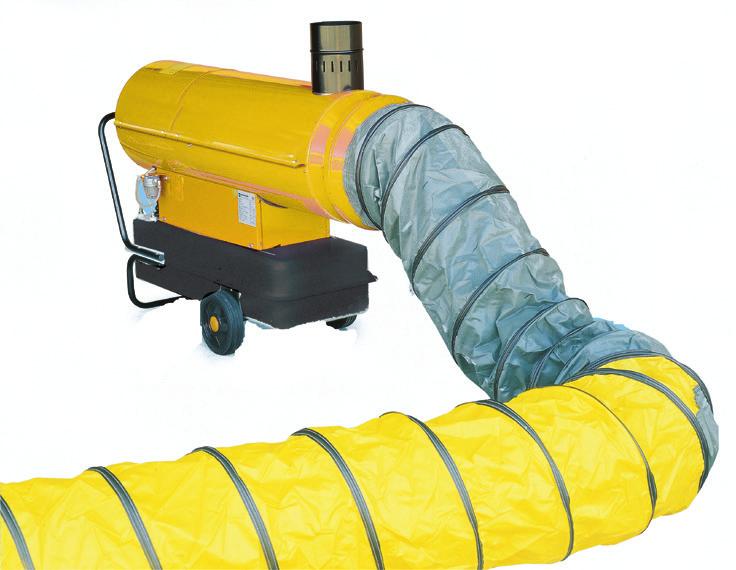

2 OKLIMA SE MED SKORSTEN OKLIMA SE aggregatet är indirekt eldat. Det betyder att rökgaserna separeras och kommer ut i en skorsten. Detta gör SE aggregatet mycket väl lämpat för spannmåls torkning eller lokaluppvärmning där människor eller djur uppehåller sig. De två mindre modellerna har polyetentank, de 3 större plåttank. En ny utvecklad brännkammare på SE med 4 riktningsbyte på rökgaserna ger marknadens högsta verkningsgrad! Diesel eller eldningsolja, 230V 1-fas. Rostfri brännkammare, efterkylning och överhettningsskydd. Oklima-pannorna är proffsmaskiner med hög komponent kvalitet, med bl.a. Danfoss komponenter i pump, brännare, magnet ventil och fotocell. SE400 har dubbla magnetventiler vilket ger 2 effektlägen 75 eller 110 kw. SE080 har 120 mm skorsten, övriga modeller har 150 mm skorsten. 50-SE kw, tank 42 lit, förbruk 1,85 kg/tim, luft 550 m 3 /t, verkningsgrad 86% 7 900:- 50-SE kw, tank 42 lit, förbruk 2,70 kg/tim, luft 1150 m 3 /t, verkningsgrad 87% :- 50-SE kw, tank 65 lit, förbruk 4,64 kg/tim, luft 2500 m 3 /t, verkningsgrad 89,5% :- 50-SE kw, tank 105 lit, förbruk 7,17 kg/tim, luft 4300 m 3 /t, verkningsgrad 87,5% :- 50-SE kw, tank 135 lit, förbruk 9,3 kg/tim, luft 5500 m 3 /t, verkningsgrad 90% :- OKLIMA SD UTAN SKORSTEN OKLIMA SD aggregatet är direkteldat och här leds avgaserna ut gemensamt med uppvärmningsluften. Det gör denna modell lämpad för upptorkning och frostsäkring där inte människor eller djur vistas. 100 % verkningsgrad. SD070 saknar hjul men har bärhandtag. SD180/170 har polyetylentank SD240/380 har plåttank. I övrigt enligt ovan. 50-SD kw, tank 17 lit, förbruk 1,69 kg/tim, luft 350 m3/t 5 960:- 50-SD kw, tank 42 lit, förbruk 3,04 kg/tim, luft 605 m3/t 7 890:- 50-SD kw, tank 42 lit, förbruk 3,88 kg/tim, luft 1400 m3/t :- 50-SD kw, tank 65 lit, förbruk 5,49 kg/tim, luft 1600 m3/t : SD kw, tank 105 lit, förbruk 8,85 kg/tim, luft 4600 m3/t :-

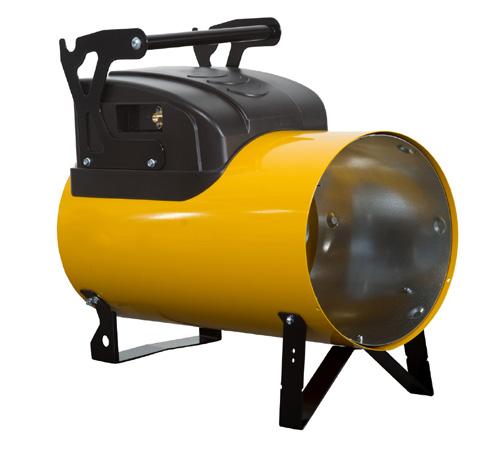

3 GASDRIVNA VÄRMEKANONER Dessa värmare drivs med butan/propangas och har en ren och luktfri förbränning med 100% verkningsgrad. Restprodukten efter förbränning är vattenånga. 230V krävs för att driva fläkten. Modellerna har ställbar gastillförsel och piezo tändning. Ytterhöljet blir inte varmt. Regulator medföljer. 50-SG120M Kw, förbrukning 1,004-2,014 kg/t, luftmängd 1110 m 3 /t 2 695:- 50-SG180M Kw, förbrukning 1,53-3,15 kg/t, uftmängd 1250 m 3 /t 2 995:- 50-GPT30603 Piezo-tändare för gaskanon 74:- 50-GPE50103 Säkerhetstemostat för gaskanon 95:- 50-SGT30335 Thermoventil för gaskanon 275: AC508 Adapter för gasflaska, svensk standatd 105:- FARM FARM är ett indirekt eldat mobilt varmluftsaggregat för de stora uppgifterna. Är försett med svensktillverkad Bentone oljebrännare. Farm kräver anslutning för olja, el och skorsten. Vi rekommenderar att detta utförs av en auktoriserad VVS-montör. Farm har sommar- och vinteromställning, så att aggregatet under sommarhalvåret kan användas för ventilation. Dessutom möjlighet för anslutning av termostat, hygrostat, timer, nattsänkning m.m. Farm är galvaniserad och tänkt för fast installation som stående eller hängande, t.ex. i växthus. Verkningsgrad 90-91%. Modellerna 150 och 200 är 3-fas, övriga 1-fas. Vi rekommenderar att också köpa 50-FK004 flödeskontroll med filter till bränsleledningen in vid köp av Farm. 50-FARM90 Brutto 105 kw, Netto 95 kw, förbruk 8,82 l/tim, luft 6000 m 3 /t :- 50-FARM115 Brutto 134 kw, Netto 121 kw, förbruk 11,27 l/tim, luft 8000 m 3 /t :- 50-FARM150 Brutto 174 kw, Netto 157 kw, förbruk 14,71 l/tim, luft m 3 /t :- 50-FARM200 Brutto 221 kw, Netto 201 kw, förbruk 18,63 l/tim, luft m 3 /t :- 50-FK004 Flödeskontroll med filter 1 325:- 50-SK001FJ Sugspjut med flödeskontroll/filter till Farm/Jumbo 1 750:- 50-JFOD200 Skyddstäckning brännare/kontrollbox (vid utomhus) 1 925:- 50-JFSK200 Skorstenssats för Farm. Komplett, 2 m rör 2 350:- 50-JF02AC172 Perforerad plasttub, 50 m, 600 m diam. (F ) 4 230:- 50-JF02AC173 Perforerad plasttub, 50 m, 700 diam. (F200) 4 590:- 3

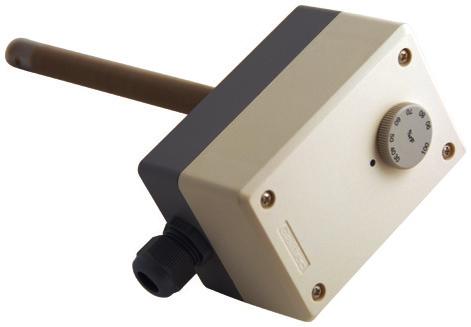

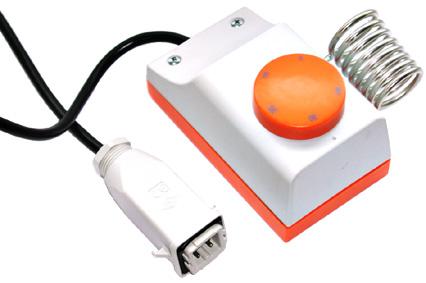

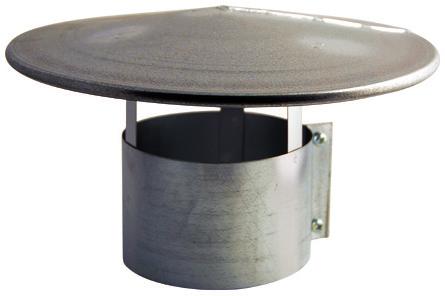

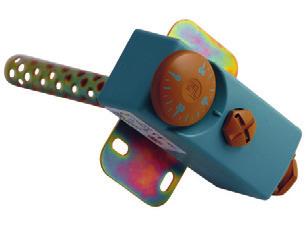

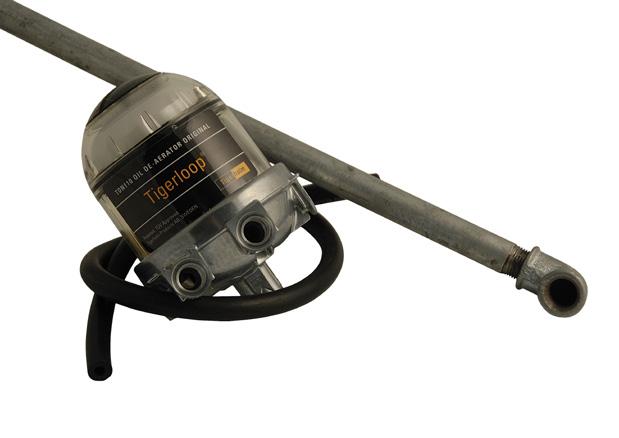

4 50-02AC5xx Adapter för värmeslang 50-SK001 Sugspjut till extern bränsletank TILLBEHÖR & RESERVDELAR OKLIMA (MODELLER FR.O.M. 2009) Modellerna heter SE , SD TH010 Rumstermostat ( o ), stänktät IP m kabel och kontakt 1 075:- 50-SK001 Sugspjut med flödeskontroll till extern tank. Beställ också slang :- 50-SK002 Bränsleslang till ovan, pris per m. 37: Bränslefilter, SE80/120, SD 130/ : T20206 Bänslefilter SE200/300/400 (metallinsats) 97:- 50-KH330 Kineshatt 160 mm för rökrör 375:- 50-OK160 Övergångsdel 150 mm till 160 mm. Passar bl-a- LRTR-rör 375:- 50-KH150 Kineshatt 150 mm för rökrör 375:- 50-TH003 Stavtermostat. 10 m kabel och kontakt 1 868:- 50-HY001 Hygrostat för väggmontage, 10 m kqabel och kontakt 1 993:- 50-HY003 Stavhygrostat. 10 m kabel och kontakt 2 730: AC501 Adapter för värmeslang till SE120 (300 mm) 790: AC502 Adapter för värmeslang till SE200 (350 mm) 980: AC503 Adapter för värmeslang till SE300 (400 mm) 1 310: AC504 Adapter för värmeslang till SE400 (500 mm) 1 490: AC506 2 vägs adapter värmeslang till SE400 (400 mm x 2) 2 585:- 50-PLS305 Värmetubslang för SE :- 50-PLS354 Värmetubslang för SE :- 50-PLS407 Värmetubslang för SE :- 50-PLS508 Värmetubslang för SE : T20338 Brännaremunstycke 0,40 gal/h 80 o, SE80 - SD70 131: T20339 Brännaremunstycke 0,60 gal/h 80 o, SE120 - SD :- 50-BT20355 Brännaremunstycke 1,1 gal/h 80 o, SE : T20305 Brännaremunstycke 1,5 gal/h 80 o, SE300/ : T20304 Brännaremunstycke 1,25 gal/h 80 o, SD : T20306 Brännaremunstycke 2,0 gal/h 80 o, SE400 - SD60 131:- 4

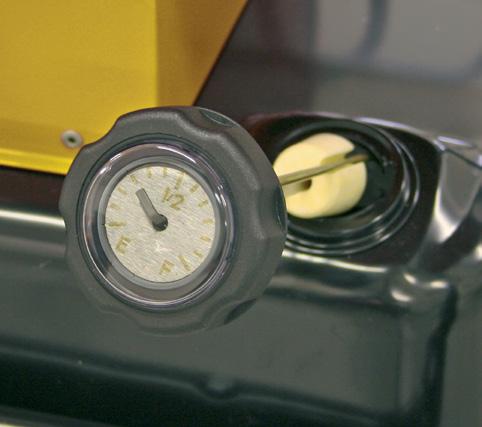

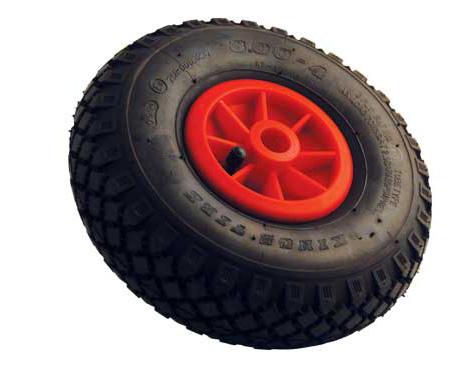

5 50-02AC508 Tanknivåmätare 50-02AC549A Luftgummihjul 50-KH330 Kineshatt 160 mm 50-OK160 Övergång 150/160 mm Passar bl.a. Lindab-rör LRTR 50-BE40122 Kontrollbox inkl tändtrafo Redgun01, SE80-120, SD :- 50-BE40123 Kontrollbox inkl tändtrafo OBI0320, SD :- 50-BE40126 Kontrollbox Redgun02, SE , SD :- 50-BE10920 Tändtransformator SE : AC508 Tanknivåmätare 375: AC556 Tankfyllnadsfilter 120:- 50-BE50326 Fotocell SD70 245:- 50-BE50328 Fotocell övriga i Oklimaserien fr :- 50-E50327 Plasthållare för fotocell 23: T20410 Bränslepump BFP 21-R3, SE , SD : T20411 Bränslepump BFP21-R5, SE300, SD : T20114 Magnetventil för bänslepump BFP21/23 419: N0050 Kärna till magnetmentil/pump Danfoss 522:- 50-BT20441 Bränslepump BK2S, SE : AC549A Luftgummihjulsats SE200/SD : AC549B Luftgummihjulsats SE300/SD :- 50-BE10248 Tändelektrod SE80-120, 1 st 60:- 50-BE10215 Tändelektrod SE , 1 st 60:- 50-BE50109 Överhettningstermostat 112:- 50-HY003 Stavhygrostat 50-TH010 Termostat 50-TH003 Stavtermostat 5

6 TILLBEHÖR & RESERVDELAR OKLIMA (MODELLER T.O.M. 2008) Modellerna heter SE , SD E40106 Kontrollbox BHO61 956: E10917 Tändtransformator 717: T20211 Komplett bränslefilter, inkl hus och filter 234: T20206 Filterinsats (metall) 97: T20212 Filterhus till ovan 58: E50101 Avkylningstermostat 112: E50102 Överhettningstermostat (blåmärkt) 112: T20329 Brännaremunstycke 0,50 gal/h 80o, SE080 - SD : T20301 Brännaremunstycke 0,650 gal/h 80o, SE : T20303 Brännaremunstycke 1,0 gal/h 80o, SE : T20304 Brännaremunstycke 1,25 gal/h 80o, SD : E50306 Fotocell 245:- 50-BE10215 Tändelektrod, 1 st, passar alla modeller 60:- DIMENSIONERING AV VÄRMEANLÄGGNING För att beräkna vilken effekt som behövs för att värma upp ett utrymme, kan man göra följande beräkning av energimängd vid given volym: Energibehov (kw) = V T d K / 860 V = Volym Längd Bredd Höjd = Volym (m 3 ) T d = Skillnad mellan utetemperatur och önskad temperatur K = Koefficient för värmeförlust i byggnaden K=0,6-0,9 En välisolerad byggnad Dubbla väggar, isolering i tak, väggar och golv. Tre- eller tvåglasfönster och isolerade dörrar. K=1,0-1,9 En knappt så välisolerad byggnad Enklare isolering i väggar och tak. Ett mindre antal fönster med enkelglas. K=2,0-2,9 En enkelt isolerad byggnad Enkelväggar, bristande isolering. Enkelglas, oisolerat tak. K=3,0-4,0 En oisolerad byggnad T.ex. Drivhus EXEMPEL Vi har ett drivhus (K=4,0) som är 20 m långt, 6 m brett och 4 m högt (volymen är alltså 480 m 3 ). Detta vill vi kunna värma upp från -10 C till +24 C. Temperaturskillnaden blir alltså 34 C. 6 Effektbehovet kan då beräknas till: 480 m 3 34 C 4,0 = 65,280 kcal/h / 860 = 76 kw

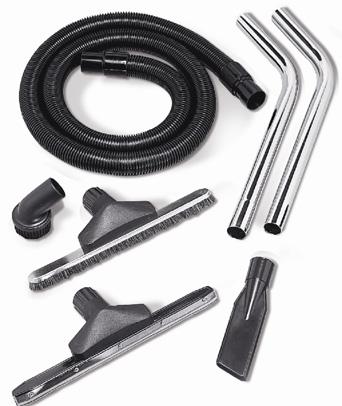

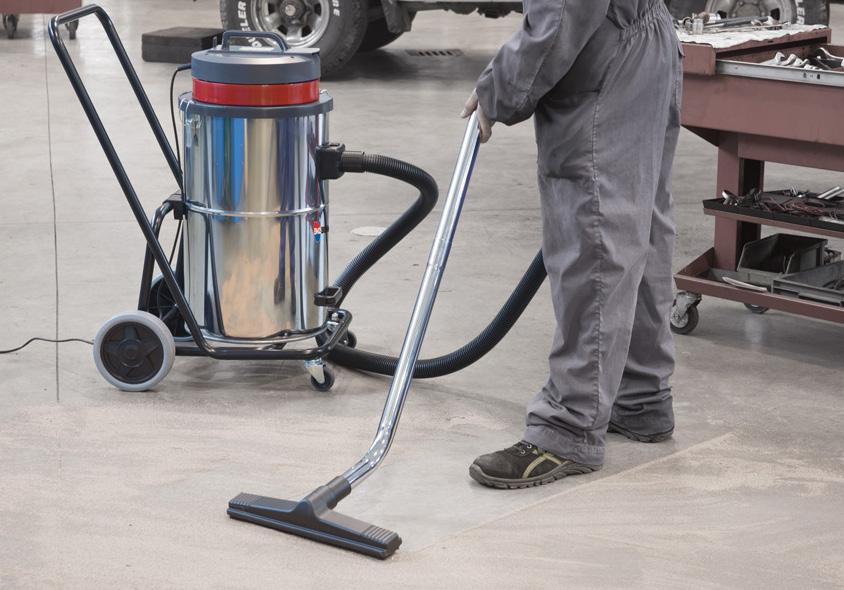

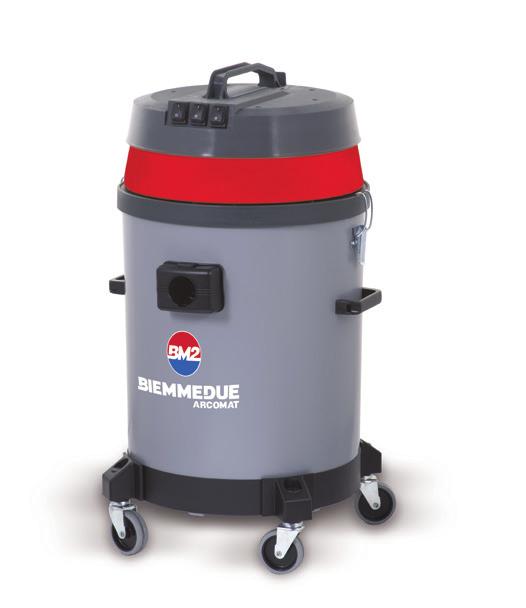

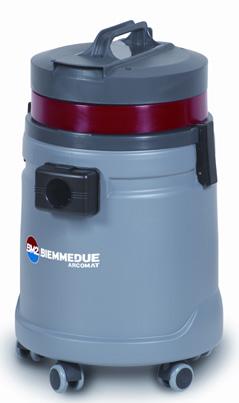

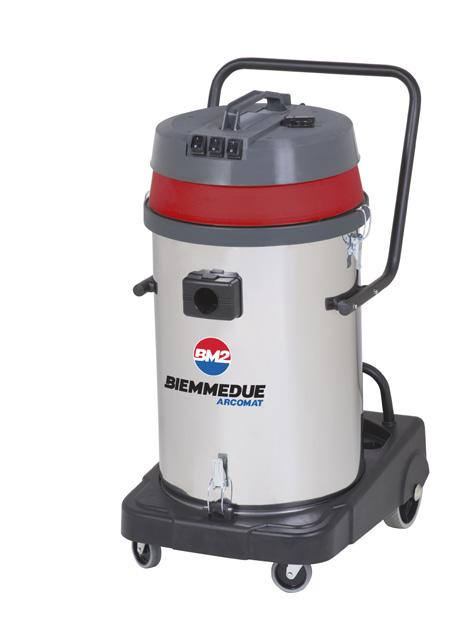

7 DAMMSUGARE Producenten BM2 tillverkar också industridammsugare av hög kvalitet. Alla modeller klarar både våt- och torrsugning och är försedda med 4 m slang, Ø 40 mm och diverse munstycken. Maskinerna kan köras med 1, 2 eller 3 motorer. 50-SP80-4HP BP 50-SP80-3HP ECO 50-SP W (3x1100 W bypass motor) 80 l, vakuum 235 mbar, Luft 594 m 3 /t, 9900 l/min 2200 W (2x1100 W bypass motor) 80 l, vakuum 235 mbar, Luft 396 m 3 /t, 6600 l/min 1200 W (1x1200 W bypass motor) 40 l, vakuum 216 mbar, Luft 198 m 3 /t, 3300 l/min 5 400: : :- SP80-4HP BP SP80-3HP ECO 50-SP40 7

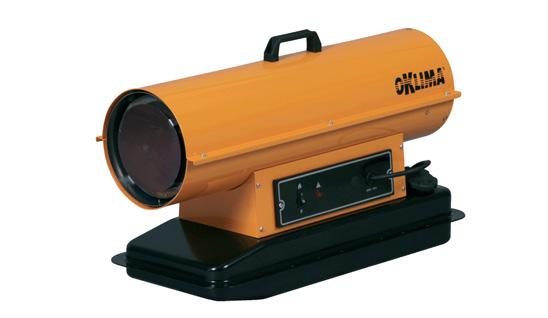

8 En värmekanon är en mycket effektiv värmekälla för alla som behöver snabb extravärme i maskinhallen, i verkstaden, i stallet, på bygget, i växthuset, i loppistältet eller på festen! Modellerna är driftsäkra och väl beprövade konstruktioner och bygger på lång erfarenhet av materialval och komponentkännedom. De nya skorstensmodellerna i OKLIMAs nya dieselserie har fått en nyutvecklad brännkammare för att få ut högsta möjliga verkningsgrad av bränslet. Brännkammaren är i högtemperaturbeständigt rostfritt stål. Vitala delar som oljepump, fotocell, magnetventil och brännare är kvalitetskomponter från kända producenter som Danfoss och Siemens. Gaskanonerna är för den som vill ha en ren och luktfri förbränning utan avgaser. Dessa är billigare i inköp men med dyrare driftskostnader p.g.a. flaskgasen. Dammsugarna kommer från samma producent som värmekanonerna och är av en mycket god industrikvalitet. I myllret av billigt skräp och Kina-import står OKLIMA stadigt! Vill du ha kvalitet, service och driftsäkerhet, välj OKLIMA! För order understigande 300:- tillkommer expeditionsavgift på 35:- Priser med denna prislistas nummer och datum ersätter tidigare utgivna priser. Alla priser är exklusive moms och frakt. Alla priser är exklusive montering. Vi reserverar oss för tryckfel. ÅTERFÖRSÄLJARE Lilla Östergatan YSTAD Tfn: Fax: info@agrotech.se
