1 Belysningsskenor Global Trac

2

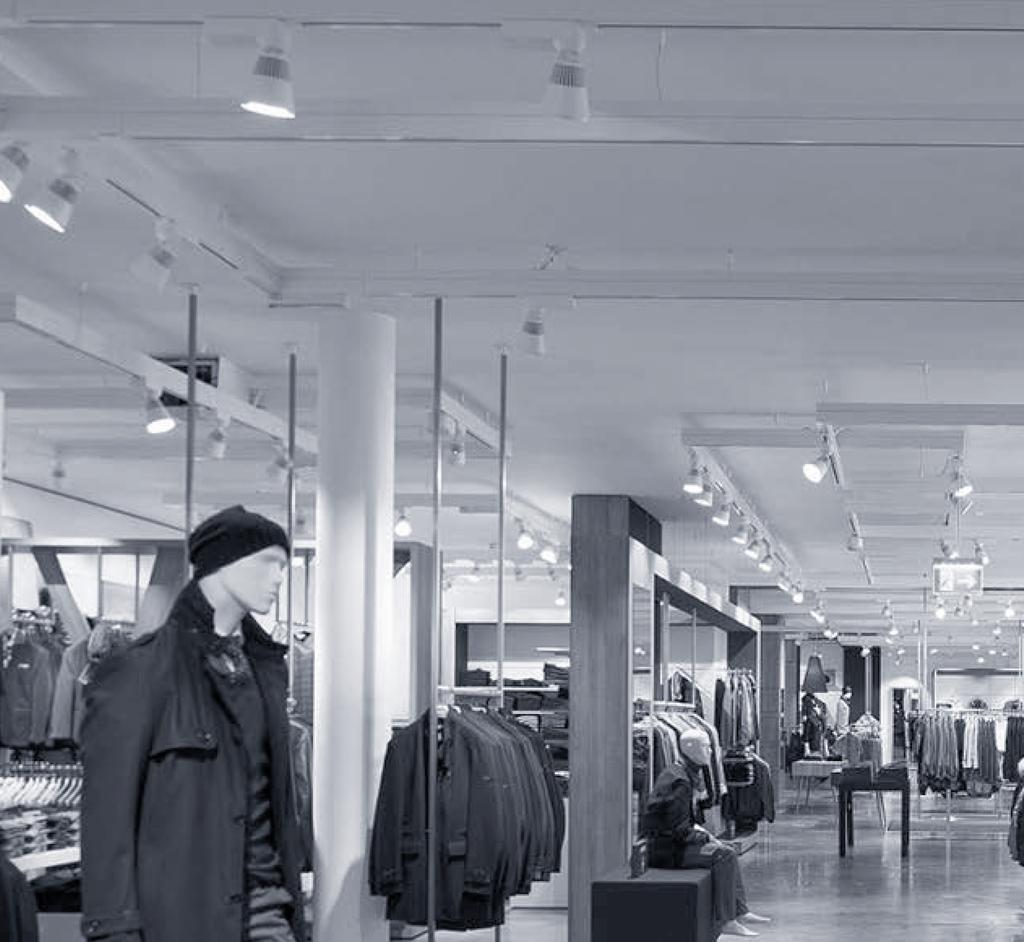

3 Global Trac belysningsskenor Global Trac belysningsskenor ett av Europas mest använda system för butiker. Skenorna gör det enkelt att flytta armaturer från en plats till en annan och flera fabrikat passar. Alla upphängningsdetaljer passar oavsett vilken typ av skena man väljer. Trefasskena i aluminium finns i fyra olika längder i vitt, svart och grått utförande. Rekommenderat pendelavstånd är c-c 1 m, samt en minimihöjd på 2,2 m. Placeras skenan i stängda utrymmen, t ex ett stängt skyltfönster, får den placeras lägre dock min. 50 mm ovan golv. OBS! Skenan får ej placeras med öppningen uppåt. Gemensamma tillbehör för både infällt och utanpåliggande montage. Skenan kan kapas i önskad längd och med ett specialverktyg böjer man enkelt ut ledarna efteråt. Kontaktskenor Pro och Pulse monteras dikt mot tak/vägg eller pendlas från tak. Pulse-versionen har samma egenskaper som Pro-versionen, men med möjlighet att hantera Dali 0-10 V etc. Infällda kontaktskenor Pro och Pulse monteras infällda i undertak. Kan även monteras dikt mot tak/vägg, eller pendlas från tak. Pulse-versionen har samma egenskaper som Pro-versionen, men med möjlighet att hantera Dali 0-10 V etc. Tänk på att! Tillbehör till strömskenor för belysning är samma för infällt- och utanpåliggande montage. Det röda strecket på skarvar och avgreningar skall vara i sin helhet när man gör val av artiklar för ett montage se exempel sid

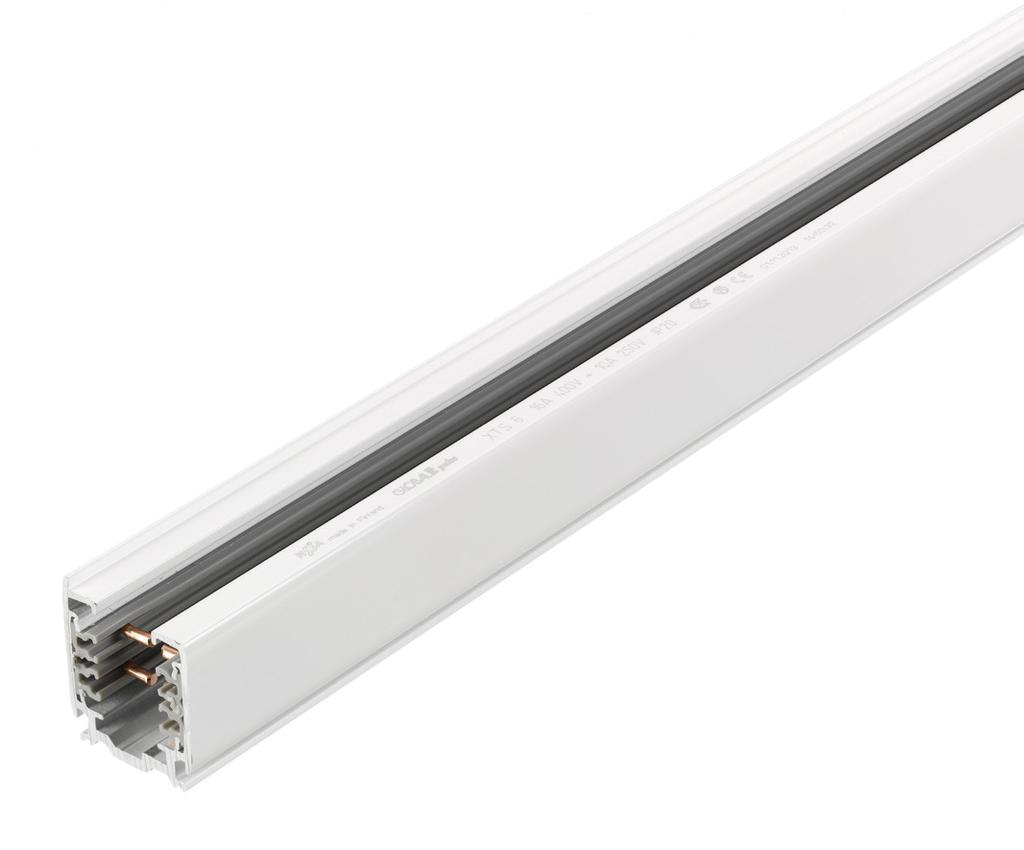

4 Global Trac belysningsskenor Kontaktskena PRO L1 N L2 L3 32,5 Monteras dikt mot tak/vägg eller pendlas från tak. Vid väggmontage använd väggfäste SKB21 (se sid 9). Lämpligt c-c 1 m. 230/400 V, 16 A, IP ,5 L mm 1000 Grå E-nr XTS Svart E-nr XTS Vit E-nr XTS XTS XTS XTS XTS XTS XTS XTS XTS XTS Kontaktskena PULSE L1 L2 DA(-) DA(+) N L3 31,5 32,5 Monteras dikt mot tak/vägg eller pendlas från tak. Vid väggmontage använd väggfäste SKB21 (se sid 9). Lämpligt c-c 1 m. 230/400 V, 16 A, IP 20. L mm 1000 Grå E-nr *XTSC Svart E-nr XTSC Vit E-nr XTSC *XTSC XTSC XTSC *XTSC XTSC XTSC *XTSC XTSC XTSC Kontaktskena infälld PRO L1 N L2 L3 32,5 För infällt montage. Monteras dikt mot tak/vägg eller pendlas från tak. Lämpligt c-c 1 m. 230/400 V, 16 A, IP L mm 1000 Grå E-nr *XTSF Svart E-nr *XTSF Natur E-nr XTSF *XTSF *XTSF XTSF *XTSF *XTSF XTSF *XTSF XTSF XTSF Kontaktskena infälld PULSE L1 L2 DA(-) DA(+) N L3 32,5 För infällt montage.monteras dikt mot tak/vägg eller pendlas från tak. Lämpligt c-c 1 m. 230/400 V, 16 A, IP L mm 1000 Grå E-nr *XTSCF Svart *XTSCF E-nr Vit E-nr *XTSCF *XTSCF *XTSCF *XTSCF *XTSCF *XTSCF *XTSCF *XTSCF *XTSCF *XTSCF Ytbehandling enligt: Vit RAL 9010 Grå AW202JR Svart RAL 9005

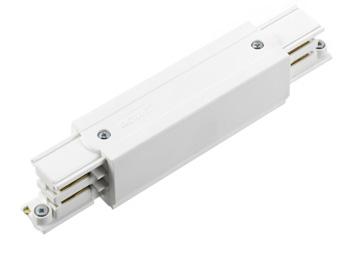

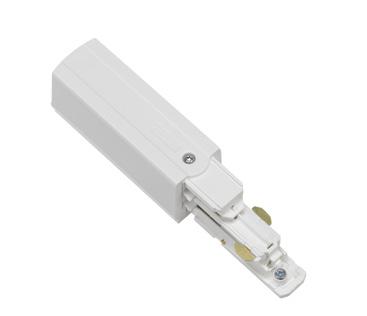

5 Rak skarv Global Trac belysningsskenor Passar både infällda och utanpåliggande skenor. Skarv med matning passar både infällda och utanpåliggande skenor. Modell Pro XTS XTS XTS Pulse *XTSC XTSC XTSC Skarv Kan ledas i alla riktningar. Modell Pro XTS XTS XTS Pulse *XTSC XTSC XTSC Flexibel skarv böjbar Modell Pro XTS XTS XTS Pulse *XTSC XTSC XTSC Ställbart hörn PRO Justerbart hörn. XTS XTS XTS Passar både infällda och utanpåliggande skenor. Ändstycke XTS XTS XTS Nätanslutningsdon PRO Nätanslutningsdon med möjlighet för matning. XTS 11 XTS 12 XTS XTS XTS XTS XTS XTS Ytbehandling enligt: Vit RAL 9010 Svart RAL 9005 Grå RAL

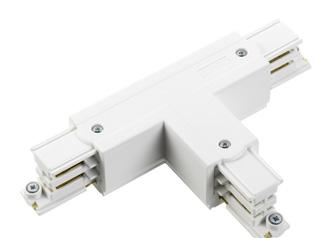

6 Global Trac belysningsskenor Nätanslutningsdon PULSE Nätanslutningsdon med möjlighet för matning. XTSC 611 *XTSC XTSC XTSC *XTSC XTSC XTSC L-skarv PRO XTSC 612 L-skarv med möjlighet för matning. XTS 34 XTS 35 XTS XTS XTS XTS XTS XTS L-skarv PULSE L-skarv med möjlighet för matning. XTSC 634 XTSC 635 *XTSC XTSC XTSC *XTSC XTSC XTSC T-skarv PRO T-skarv med möjlighet för matning. XTS 36 XTS 37 XTS XTS XTS XTS XTS XTS XTS XTS XTS XTS XTS XTS T-skarv PULSE XTS 39 XTS 40 T-skarv med möjlighet för matning. XTSC 636 XTSC 637 *XTSC XTSC XTSC *XTSC XTSC XTSC *XTSC XTSC XTSC *XTSC XTSC XTSC XTSC 639 XTSC Ytbehandling enligt: Vit RAL 9010 Svart RAL 9005 Grå RAL 7040

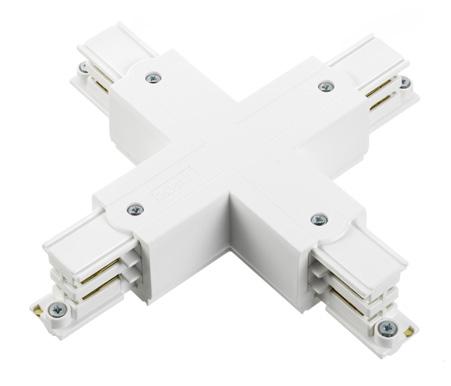

7 X-skarv PRO Global Trac belysningsskenor X-skarv med möjlighet för matning. XTS 38 XTS XTS XTS X-skarv med möjlighet för matning. X-skarv PULSE XTSC 638 *XTSC XTSC XTSC Ytbehandling enligt: Vit RAL 9010 Svart RAL 9005 Grå RAL

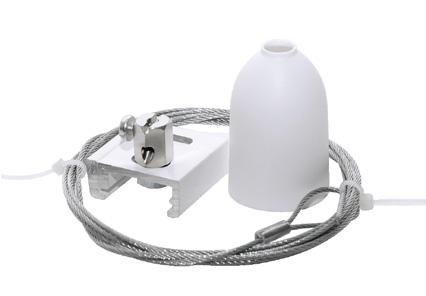

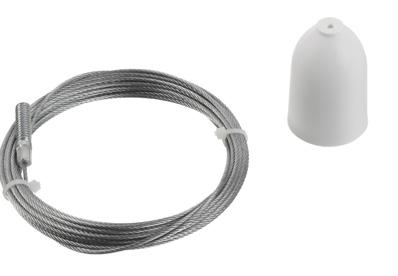

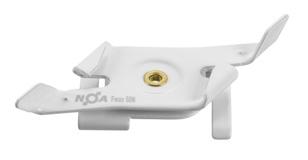

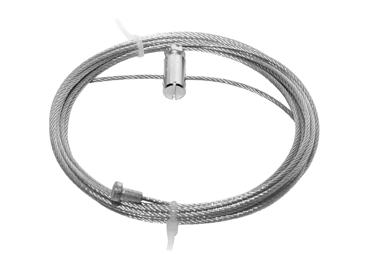

8 Global Trac belysningsskenor Wire upphängningsset Set med wire, taklock och standardklämma (klickfäste). Maxlast: 150 N. L mm 1500 Grå *SPW 11 SK-1/1,5 M E-nr Svart E-nr *SPW 11 SK-2/1,5 M Vit *SPW 11 SK-3/1,5 M E-nr 3000 *SPW 11 SK-1/3 M SPW 11 SK-2/3 M SPW 11 SK-3/3 M *SPW 11 SK-1/5 M SPW 11 SK-2/5 M SPW 11 SK-3/5 M Wire upphängningsset Wire upphängningsset Set med wire, taklock och standardklämma. Maxlast: 150 N. L mm 1500 Grå *SPW 12 SK-1/1,5 M E-nr Svart E-nr *SPW 12 SK-2/1,5 M Vit *SPW 12 SK-3/1,5 M E-nr 3000 *SPW 12 SK-1/3 M *SPW 12 SK-2/3 M *SPW 12 SK-3/3 M 5000 *SPW 12 SK-1/5 M *SPW 12 SK-2/5 M *SPW 12 SK-3/5 M Set med wire och lås. Maxlast: 150 N. L mm 1500 Natur *SKB 34-1/1,5 M E-nr 3000 SKB 34-1/3M *SKB 34-1/4 M 5000 *SKB 34-1/5 Wirepaket 1,5 m Set med wire, taklock och lås. Maxlast: 150 N. L mm 1500 *SPW 1-1 *SPW 1-2 *SPW 1-3 Infästningsbygel wire 1,5 mm Snabbfäste, klickas på skenan. Maxlast:150 N. SKB11 WL SKB11 WL SKB11 WL Infästningsbygel undertaksprofil SKB11 T SKB11 T SKB11 T Infästningsbygel gängstång Snabbfäste, klickas på skenan. Med fäste för T-profil (undertak). Maxlast: 50 N. Snabbfäste, klickas på skenan. Maxlast: 50 N. SKB11 R SKB 11 R SKB 11 R Ytbehandling enligt: Vit RAL 9010 Svart RAL 9005 Grå RAL 7040

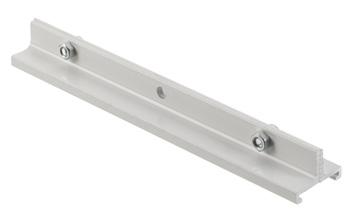

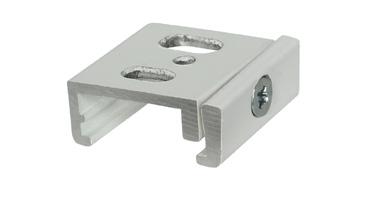

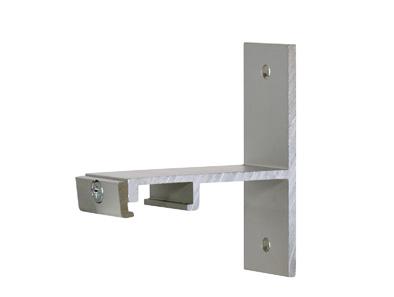

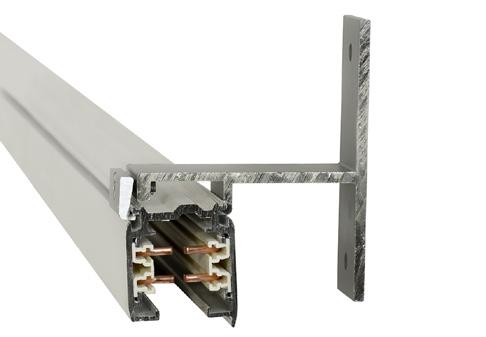

9 Infästningsbygel Global Trac belysningsskenor För Pro och Pulse. Kan även användas som förstärkning vid skarv. Maxlast: 200 N *SKB 18-1 *SKB 18-2 SKB Gängstång M6 med takfäste 1 m Kapas i önskad längd. Maxlast: 200 N. *SPR 6-1 SPR SPR Gängstångsförlängning M6 1 m Kapas i önskad längd. *SPR 61-1 SPR *SPR 61-3 Pendelfäste M6 För infästning av gängstång i skenan. Maxlast: 200 N. *SP 4 R-1 *SP 4 R-2 SP 4 R Takfäste standard Takfäste. Maxlast: 200 N. SKB SKB SKB Väggfäste Väggfäste. Maxlast: 100 N. Naturanod. E-nr SKB Ytbehandling enligt: Vit RAL 9010 Svart RAL 9005 Grå RAL

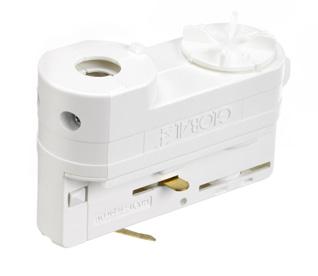

10 Global Trac belysningsskenor Multiadapter PRO, 10 A Adapter med fasväljare och skruvanslutning. Kompletteras med dragavlastare. Maxlast: 100 N. XTSA XTSA XTSA Multiadapter PRO, 10 A Adapter med fasväljare ( knivanslutning ). Kompletteras med dragavlastare. Maxlast: 100 N. Verktyg GB 66 CT se sid 12. GA *GA GA Multiadapter PULSE, 10 A *GAC GAC GAC Schukouttag PRO, 10 A Adapter med fasväljare ( knivanslutning ). Kompletteras med dragavlastare. Maxlast: 100 N. Verktyg GB 66 CT se sid 12. Maxlast: 100 N. Svart E-nr Vit E-nr *XTSA 67S-2 XTSA 67S Adapter 3-fas 16 A, 400 V Adapter med skruvanslutning. Kompletteras med dragavslastare. Maxlast: 100 N. *XTSA 67-1 *XTSA 67-2 XTSA Nippel med dragavlastare Invändig diameter: 7 mm. *GA GA GA Ytbehandling enligt: Vit RAL 9010 Svart RAL 9005 Grå RAL 7040

11 Dragavlastare M10/13 Global Trac belysningsskenor Dragavlastare används tillsammans med anslutningsnippel M10/13 - se nedan. Anslutningsnippel M10/13 Modell Svart E-nr Vit E-nr M10 XTSA XTSA M13 XTSA XTSA Passar samtliga adaptrar. Infällningsram Fixpoint PRO Modell Alu E-nr M10 *XTS 58/8-9 M13 XTS 56/ Ram för infällt montage. Används tillsammans med Fixpoint takdosa - se nedan. Fixpoint takdosa PRO Vit E-nr XTSA Takdosa för multiadapter 3-fas. Infästning för krok 2 mm Vit E-nr GA Fäste för krok XTAK se nedan, eller 2 mm wire. *XTAK *XTAK XTAK Krok 2 mm Krok för infästning i XTAK 142 se ovan. Modell E-nr XTAK Ytbehandling enligt: Vit RAL 9010 Svart RAL 9005 Grå RAL

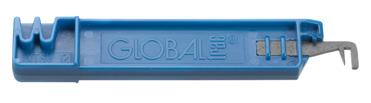

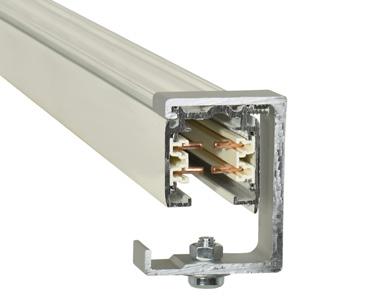

12 Armaturfäste Global Trac belysningsskenor För montage av armaturer under skenan. Maxlast: 120 N. Naturanod. E-nr XTAO Skarvlock Skarvlock för infällt montage. Monteras under avgreningarna. Passar till: XTS och XTSC , för infälld kanal. Vit E-nr XTSF Skarvlock Skarvlock för infällt montage. Monteras under nätanslutningsdonet/skarven. Passar till: XTS 11, XTS 12, XTS 14, XTSC 14, XTSC 611 och XTSC 612 för infälld kanal. Vit E-nr XTSF Anslutningsverktyg Monteringsverktyg för knivanslutningar i multiadapter GA 100/GAC 600. Modell E-nr GB 66 CT Böjverktyg Används för att böja ut ledarna vid kapning av skenan. Modell E-nr XTSV Ytbehandling enligt: Vit RAL 9010 Svart RAL 9005 Grå RAL 7040

13 XTS 11 XTS 37 XTS 34 Exempel på montering med skarvar och nätanslutningsdon ur PRO-serien. Den röda linjen sammanbinder de olika komponenterna. OBS! Detta exempel visas med belysningsskenans öppning uppåt. XTS 34 XTS 38 XTS 37 XTS 34 XTS 40 XTS 34 12

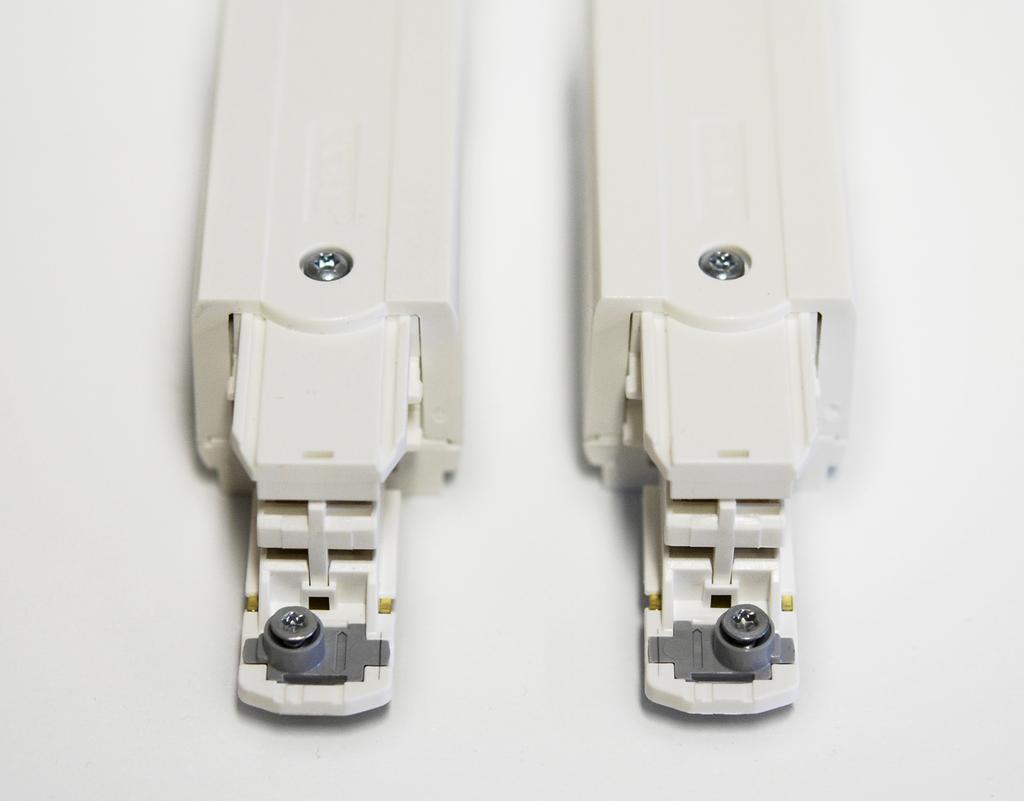

14 Viktig information! Viktig information angående den grå styrenheten. Om den av någon anledning har tagits bort eller kommit ur sitt läge, så måste den anslutas enligt denna bild eller som den instruktion som finns på förpackningen. Det finns streck på den grå styrenheten samt även på anslutningsdonet, dessa ska då passas ihop. Box Vetlanda tel fax info@mpbolagen.se 13

15 Kontakta oss när det gäller installationsmateriel från MP bolagen Snabbare och enklare! Lennart Hallengren Försäljningschef Ulf Birath Exportchef Thomas Petersson Stockholm Ronnie Lundh Stockholm Kenneth Olofsson Norr Nils-Bertil Nilsson Norr Anders Westling Mellan Fredrik Larsson Väst Rickard Leander Syd Laban Lundberg Öst Patrik Hillström Produktchef Johan Petersson Produktchef Elkanaler Anders Karlsson Innesäljchef/marknadskoordinator Marcus Gunnevik Innesäljare Peter Fuchs Innesäljare Susanne Sixtensson Ordermottagare Pia Arias Marknadsassistent

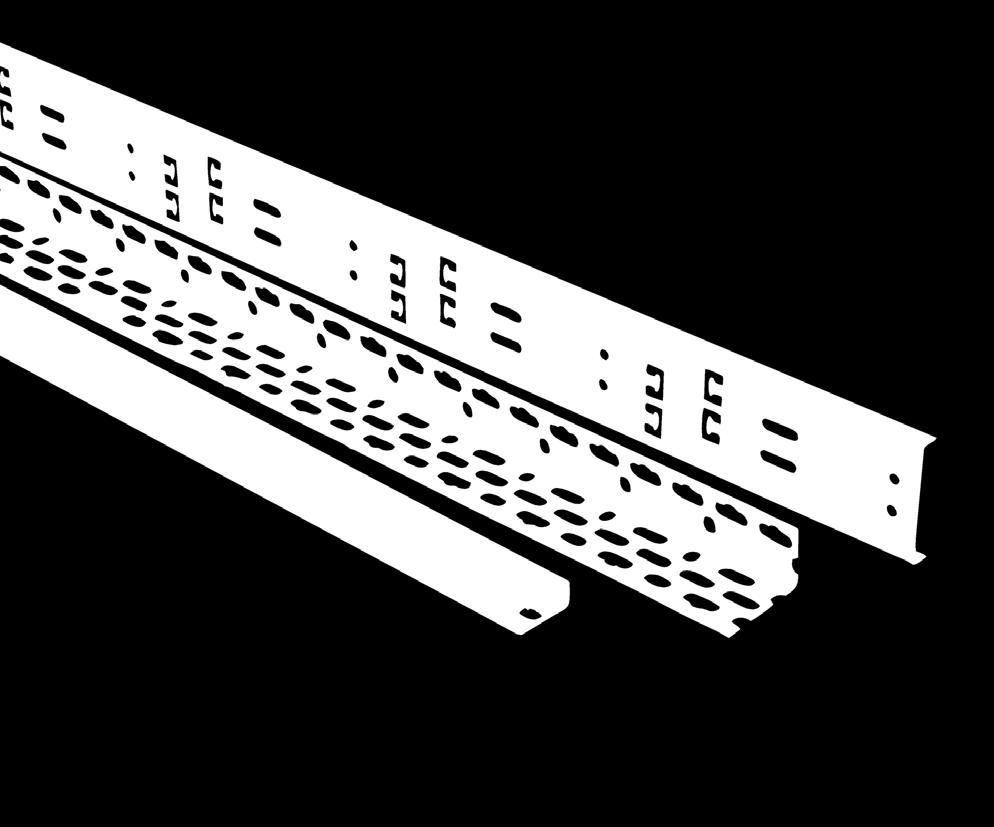

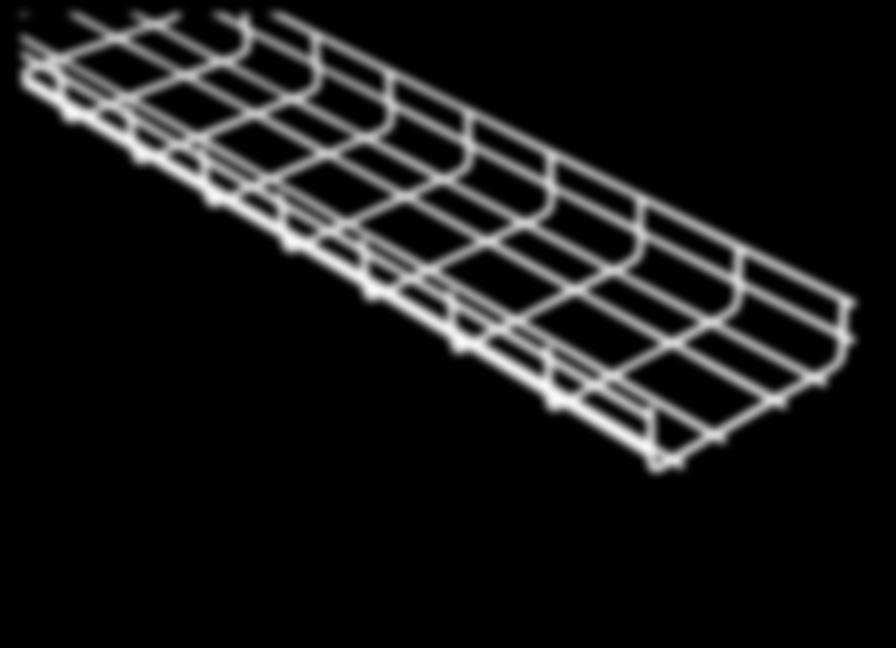

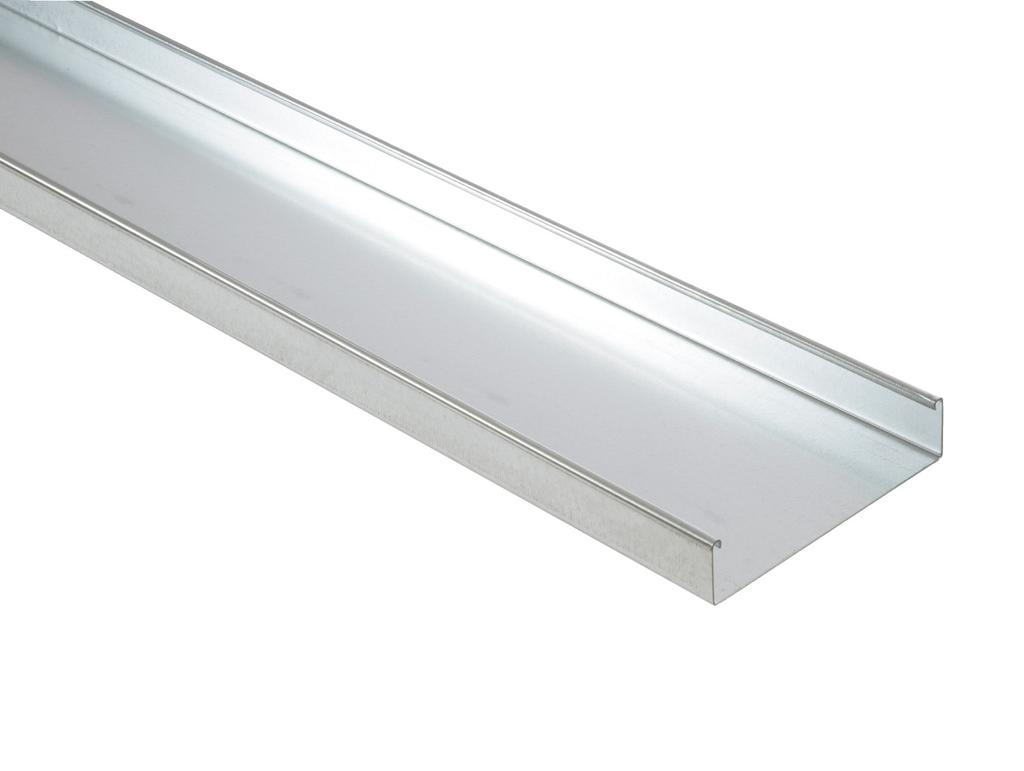

16 MP bolagen utvecklar, tillverkar och marknadsför ett brett program för kabelförläggning. Produktionen är modern och högautomatiserad, vi tillverkar merparten av produktionsverktygen själva. Hög kvalitet samt snabba och säkra leveranser är något som vi på MP bolagen tycker är viktigt. Liksom att ständigt sträva efter förbättrade lösningar som både minskar antalet tillbehör så väl som installationstiden. MP bolagen är kvalitetssäkrade enligt ISO 9001:2008 och vi arbetar efter en intern miljöpolicy. Produktområden: Kabelstegar Uttagsstavar 19"-stativ Kabelrännor Trådstegar Kabelhållare Armaturskenor Profiler Potentialanslutning Golvboxar Väggkanaler Box Vetlanda tel fax info@mpbolagen.se Utgåva 01, februari 2016/MP bolagen Industri AB MP kabelförläggning
