1 Kvarteret Åkaren Frivillig arkeologisk utredning inför detaljplanläggning Nybro kommun, Kalmar län Madesjö socken, Småland KNATON landskapsarkeologi Rapport april 2010

2 Sammanfattning Denna frivilliga arkeologiska utredning har utförts av Håkan Nilsson, KNATON landskapsarkeologi. Utredningen har ambitionen att motsvara en särskild utredning enligt 2 kap kulturminneslagen (KML). Arbetet har utförts på uppdrag av Nybro kommun, utan föregående beslut från Länsstyrelsen. Syftet med utredningen är att belysa de kulturhistoriska förutsättningarna vid detaljplanläggning av ett område för lager och verksamheter i Tallgölsgatans förlängning Vid utredningen påträffades ett röjningsröseområde som bedömdes utgöra fast fornlämning enligt 2 kap kulturminneslagen (KML). F.ö. registrerades ett område med kolbottnar, fyra separata kolbottnar och en källargrund, vilka har bedömts som övriga kulturhistoriska lämningar. Samtliga lämningar har registrerats av KNATON i FMIS. KNATON rekommenderar att planarbetet tar så stor hänsyn som möjligt till de i området förekommande lämningarna oavsett om de omfattas av lagskydd enligt 2 kap KML eller inte. Röjningsröseområdet Nybro 21 utgör fast fornlämning och ingrepp i detta område kräver tillstånd enligt KML 2 kap. F.ö. görs bedömningen att området kan tas i anspråk utan ytterligare arkeologiska insatser. Nybro med omnejd. Undersökningsområdet är markerat med en stjärna.. Ur Sverigekartan Lantmäteriverket, Gävle Medgivande MEDGIV

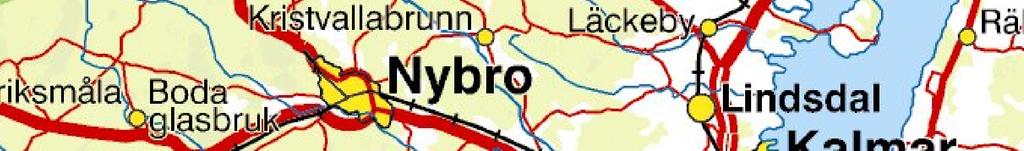

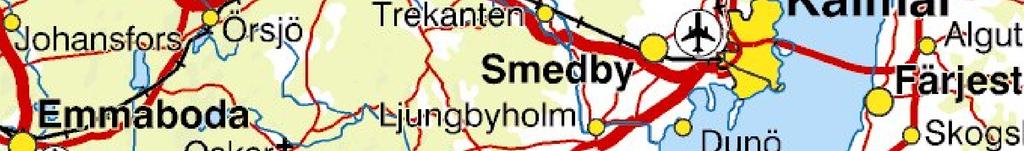

3 Uppdraget Denna arkeologiska utredning har utförts av Håkan Nilsson, KNATON landskapsarkeologi. Utredningen har ambitionen att motsvara en särskild utredning enligt 2 kap KML. Arbetet har utförts på uppdrag av Nybro kommun, utan föregående beslut från Länsstyrelsen. Syftet med utredningen är att belysa de kulturhistoriska förutsättningarna vid detaljplanläggning av ett område för lager och verksamheter i Tallgölsgatans förlängning Detta görs genom att utreda omfattningen av i området förekommande forn- och kulturlämningar, belysa deras kulturhistoriska kontext, samt att bedöma deras antikvariska status. Ärendet prövas av Länsstyrelsen i Kalmar. Undersökningsområdet Undersökningsområdet som omfattar 0,9 km 2 är beläget i anslutning till industriområden och en kombiterminal i Nybros östra utkant och avgränsas i söder av järnvägen mellan Kalmar och Nybro. Området ligger kring Tallgölsgatan och beteckningen är kvarteret Åkaren. Bebyggelsen i området utgörs av gårdar i Harstenslycke och f.d. lägenhetsbebyggelse (troligen torp) i Persmåla. Persmåla Nybro Harstenslycke meter Undersökningsområdet ligger i Nybros östra delar och är markerat med blå begränsningslinje. 3

4 Undersökningsmetod Utredningen omfattar en kort historik med studier av det historiska kartmaterialet, en fältinventering, samt en kulturhistorisk värdering/antikvarisk bedömning av i området förekommande forn- och kulturlämningar. Källor som legat till grund för bedömningen av området utgörs bl.a. av Riksantikvarieämbetets fornminnesregister (Fornsök) och Lantmäteriverkets kartarkiv (ArkivSök). Fältinventeringen utfördes under två dagar i april 2010, genom okulär besiktning kompletterat med provstick med jordsond. En systematisk inventering av området genomfördes. Vid fältarbetet användes en laga skifteskarta från 1845, den äldre ekonomiska kartan från 1941 och blå kartan som bakgrundskartor. Den digitala dokumentationen gjordes med Riksantikvarieämbetets FältGIS och den tekniska utrustningen utgjordes av en Fuijutsi Pocket Loox 560 (p) e med Sirf Star III GPS. Karakteristik av landskapet Natur- och kulturgeografiska förhållanden Undersökningsområdet är beläget i Möres skogsbygd, i sydöstra delen av Småland, strax över högsta kustlinjen, på nivåer kring 80 m.ö.h. Landskapet har en förhållandevis låg relief men är småkuperat med låga moränbackar och mellanliggande sanka partier med anslutande bäckar. Området utgörs idag till stora delar av skog där de högre delarna främst är beväxta med tallskog och de lägre, fuktigare områdena med granskog. Främst kring bebyggelsen i Harstenslycke, men även i anslutning till f.d. lägenhetsbebyggelse i områdets västra delar, återfinns stora öppna partier med åkermark, som till delar idag utnyttjas som betesmark. Kulturhistorisk bakgrund Undersökningsområdet är beläget är belägen 4-6 kilometer öster om sockenkyrkan i Madesjö, på marker som tillhört gårdarna i Persmåla och Harstenslycke (samt i ytterst begränsad och försumbar omfattning till Hanemåla). Byarna tillhörde tidigare Madesjö socken, liksom övriga delar av nuvarande Nybro stad. Gränsen mellan Nybro stad och Madesjö församling ändrades under 1900-talets första hälft och är m.a.o. modern i sockensammanhang. Bebyggelsen i Persmåla och Harstenslycke har sitt sannolika ursprung i gårdar som anlagts under medeltiden. De äldsta skriftliga beläggen för Madesjö socken och Persmåla respektive Harstenslycke i Södra Möre härad är från åren 1476 respektive 1559 (Det medeltida Sverige, OAU). Fornlämningsbilden, ortnamnen och de skriftliga källorna visar att denna del av sydöstra Småland koloniserats under medeltid och senare. Förekommande fornlämningskategorier är främst från medeltid och senare historisk tid och speglar såväl utmarksutnyttjande som lågteknisk järnframställning, torpbebyggelse, tjärframställning och kolning, som regionens industrihistoria med lämningar efter glas- och järnbruk. 4

5 Historiska kartor, markanvändning och rumslig organisation Det historiska kartmaterialet för Persmåla och Harstenslycke utgörs av kartor över laga skiftet från år 1840 respektive Områdets västra hälft utgjordes då av utmarker till Persmåla, bestående av skog, men även av ängsmark med några små åkrar, s.k. horvor, som troligen odlades under de torp som etablerats i området. I områdets östra hälft låg bebyggelsen i Harstenslycke centralt placerad i inägomarken, med omgivande skogbeväxta utmarker. Kända förutsättningar Kulturminneslagen Kulturminneslagen I kulturminneslagen (KML) preciseras det regelverk som omfattar fasta fornlämningar. Kort kan sägas att fasta fornlämningar är lagskyddade och att Länsstyrelsen är beslutande i frågor som rör fasta fornlämningar. Beträffande fornlämningarnas antikvariska status så är fasta fornlämningar lagskyddade enligt KML, medan lämningar med antikvarisk status som övrig kulturhistorisk lämning inte omfattas av lagskydd. Även om lämningar inte omfattas av lagskydd i formell mening är det oftast att rekommendera att hänsyn tas till dem vid exploatering. Tidigare arkeologi Riksantikvarieämbetets första länsomfattande fornminnesinventering i Kalmar län utfördes under 1940-talet. Den s.k. revideringsinventeringen utfördes under 1970-talet. År 2008 och 2009 gjordes kulturhistoriska utredningar av närliggande områden i Hanemåla och Smedstorp. Utredningarna utfördes av Håkan Nilsson, KNATON landskapsarkeologi. Tidigare kända fornlämningar i undersökningsområdet Följande fornlämningar är sedan tidigare registrerade i undersökningsområdet. Numreringen hänvisar till aktuell socken och fornlämningarnas numrering i Riksantikvarieämbetets fornminnesinformationssystem (FMIS). (KNATON har inte upprättat dessa beskrivningar). Övriga kulturhistoriska lämningar Madesjö 70:1. 1) Myrmalm i och omkring den uppgrävda gatan för vatten. Ca ett 100 -tal myrmalmsstycken, upptill 3 dm i diam. Malmen är brunsvart och tämligen kompakt. Madesjö 326:1. 1) Tjärdal nu bestående av en hög, ca 20 m i diam, intill 2 m hög i N kanten och 1-1,5 m hög i S kanten. I högens centrum finns en grop ca 8 m i diam och 2 m djup. I S kanten finns en ränna ca 0,5 m djup och 1,5 m bred. Högen består av jordblandad träkol.till anläggningen går en 5

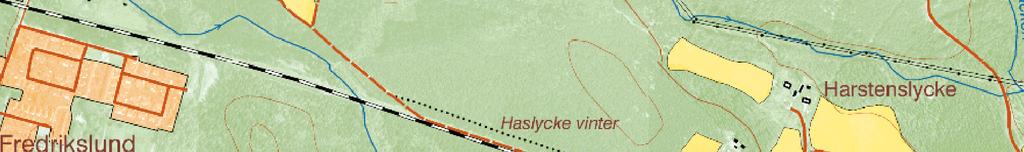

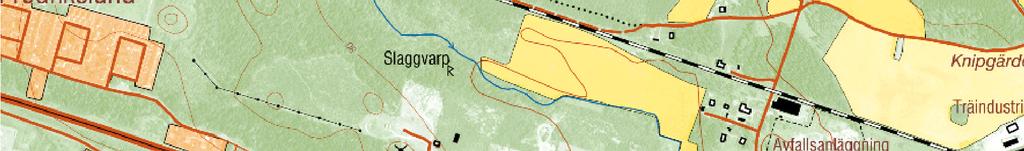

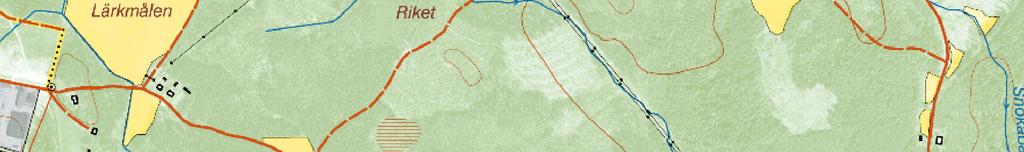

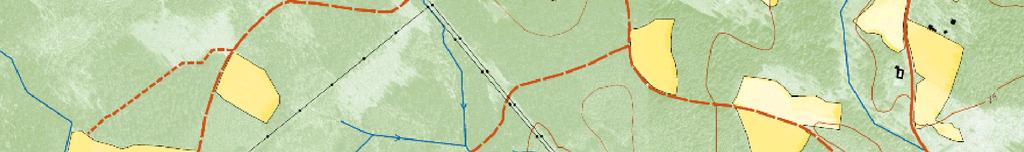

6 sämre brukningsväg som slutar vid anläggningens N kant. Högen är skadad av mopedåkning. Av lan bedömd som större tjärdal. (Lan dnr 2051 o 1319/ ) B. Sandberg. Fältinventeringen Fältarbetet utfördes under två dagar i april De visuella och vädermässiga förhållandena var goda. Delar av området var svårbesiktigade genom att de var kalavverkade och markberedda eller nyligen gallrade med rikligt med kvarliggande ris. Resultat av fältinventeringen Nybro Meters!! Nybro 20!!! Nybro 25 Nybro 23 Nybro 24 Nybro 21! Madesjö 326:1! Nybro 22 Madesjö 70:1!! Undersökningsområdet markerat med blå avgränsning och förekommande forn- och kulturlämningar markerade med röda punkter och röd avgränsning. Nedanstående beskrivningar upprättades av KNATON landskapsarkeologi i samband med fältarbetet och registrerades sedan av KNATON direkt i Riksantikvarieämbetets (RAÄ) digitala fornminnesregister FMIS. Ytterligare information i FMIS som inte är med i nedanstående beskrivningar utgörs bl.a. av terränguppgifter och skador. Informationen är sökbar på Internet genom RAÄ:s sökapplikation Fornsök. Numreringen hänvisar till aktuell socken och fornlämningarnas numrering i FMIS. Beskrivningar i FMIS 6

7 Fasta fornlämningat Nybro 21. Röjningsröseområde, 100x80 m (N-S), bestående av ett 15-tal röjningsrösen. Dessa är 2-6 m diam, 0,1-0,4 m h av 0,1-0,4 m st stenar. Flack-välvd profil. Låg grad av stenröjning i området. Antikvarisk kommentar: Små områden som detta är svårbedömda - har området odlats upp under ett intilliggande torp eller har torpet anlagts i ett äldre odlingsområde? Övriga kulturhistoriska lämningar Nybro 20. Kolbotten, resmila, 10 m diam och 0,5 m h. Kraftiga kantgropar. Nybro 22. Kolbotten, resmila, 14 m diam och 0,5 m h. Kantränna. Nybro 23. Kolbotten, resmila, 10 m diam och 0,3 m h. Diffusa kantgropar. Nybro 24. Område med kolbottnar, 50x15-30 m (NÖ-SV), bestående av tre kolbottnar efter resmilor. Dessa är m diam och intill 0,3 m h. Kantgropar. Nybro 25. Kolbotten, resmila, 10 m diam och 0,3 m h. Diffusa kantgropar. Nybro 26. Källargrund, 10x8 m (N-S), inre mått 5x3 m (N-S). Kallmurade väggar, utrasade, intill 1m h och 2 br. 7

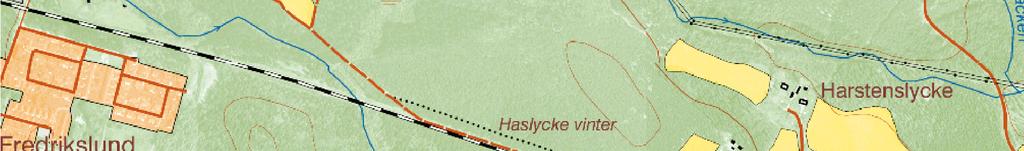

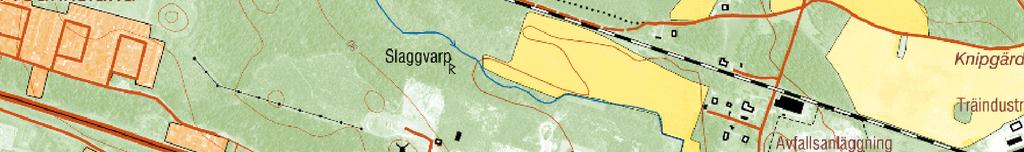

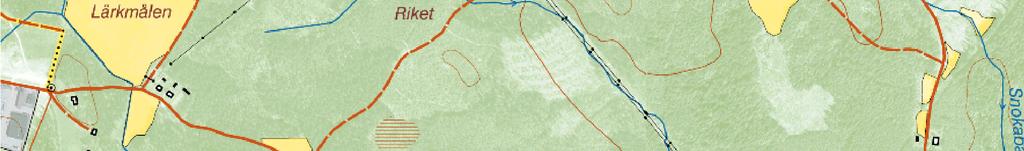

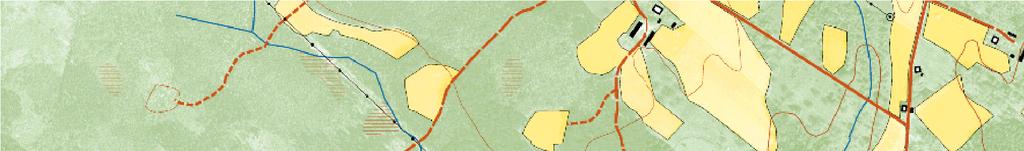

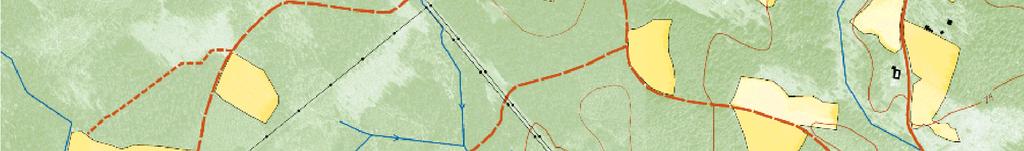

8 Lämningar i området som inte registrerats i FMIS I undersökningsområdet finns även åkermark som idag är övergiven men som karterats i de historiska kartorna. Dessa s.k. fossila åkrar kantas i de flesta fall av stenmurar i olika stadier av förfall eller vallar av utröjda stenmassor, även röjningsrösen är vanligt förekommande. Denna typ av sentida och sent brukade fossila åkrar har, enligt Riksantikvarieämbetets praxis, inte registrerats i FMIS. Åkrarna är karterade i de historiska kartorna (1840 respektive 1908) inklusive den ekonomiska kartan från 1940-talet Meters Undersökningsområdet är markerat med blå begränsningslinje och fossila åkrar med rosa begränsningslinje. De idag fossila åkrarna är karterade som åkermark på laga skifteskartorna över Persmåla och Harstenslycke samt den äldre ekonomiska kartan från Dessa åkrar har inte registrerats i FMIS. 8

9 Antikvarisk bedömning och förslag på vidare insatser KNATON rekommenderar att planarbetet tar så stor hänsyn som möjligt till de i området förekommande lämningarna (kolbottnar och källargrund) oavsett om de omfattas av lagskydd enligt 2 kap KML eller inte. Röjningsröseområdet Nybro 21 utgör fast fornlämning och ingrepp i detta område kräver tillstånd enligt KML 2 kap. Även de sentida fossila åkrarna har ett visst kulturhistoriskt värde genom att de åskådliggör ett skede i agrarhistorien som kallas odlingsmaximum, d.v.s. den tidpunkt när åkermarkens omfattning var som störst genom alla tider. Detta infaller omkring 1930-talet i Kalmar län. Det är till fördel för områdets kulturmiljö om hänsyn kan tas till dessa lämningar, även om de inte omfattas av 2 kap KML. F.ö. görs bedömningen att området kan tas i anspråk utan ytterligare arkeologiska insatser. 9

10 Referenser Litteratur Ferm, O. Ramqvist, S. Thor, L. Det Medeltida Sverige. Band 4. Småland. 1 Möre: Norra och södra Möre, Kalmar stad. Sthlm Riksantikvarieämbetet. Höglin, S. Lamke, L. Regional indelning och karaktärsbeskrivning av kulturlandskap i Kalmar län. Stencil. Höglin, S. Landskapets agrara avtryck. Agrar landskapsanalys i Kalmar län. Kalmar Nilsson, H. Rälsen. Arkeologisk utredning av Smedstorp 2:38. Nybro kommun, Kalmar län. Madesjö socken, Småland. KNATON landskapsarkeologi Rapport Nilsson, H. Rälsen. Arkeologisk utredning inför detaljplanläggning. Nybro kommun, Kalmar län. Madesjö socken, Småland. KNATON landskapsarkeologi Rapport Digitala arkiv Lantmäterimyndigheternas arkiv (Arkivsök) 08-MAD-186 Persmåla laga skifte MAD-384 Harstenslycke laga skifte Fornsök (Riksantikvarieämbetets digitala fornminnesregister) Ortnamnsarkivet (SOFI) Kartor Ekonomiska kartan 4G 7-8b-c från

11 Tekniska uppgifter Uppdrag Arkeologisk utredning inför detaljplanläggning, Nybro kommun, Kalmar län, Småland. Beställare Nybro kommun, Samhällsbyggnadsförvaltningen, Nybro Utförare Håkan Nilsson, KNATON landskapsarkeologi: Kyrkbyn 124, Mörbylånga Belägenhet Län: Kalmar Landskap: Småland Kommun: Nybro Socken: Madesjö, Nybro stad Fastighet: Nybro stad Ek kartan: 4G 7-8b från 1941 Dokumentation Riksantikvarieämbetets FältGIS med GPS inmätning: Fuijutsi Siemens Pocket Loox 560 med Sirf Star III GPS. 11

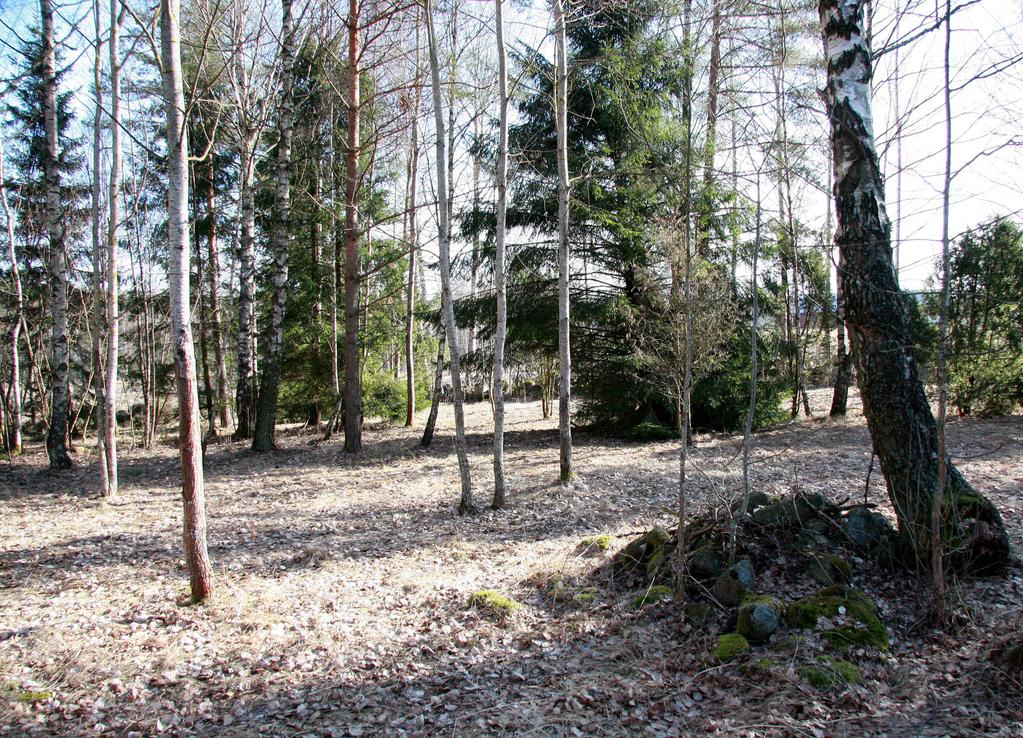

12 Bildbilaga Sentida fossil åker med röjningsröse i områdets östra del. Nybro 21 en källargrund som ligger i anslutning till en åker. Källaren har troligen utnyttjats för förvaring av potatis. 12

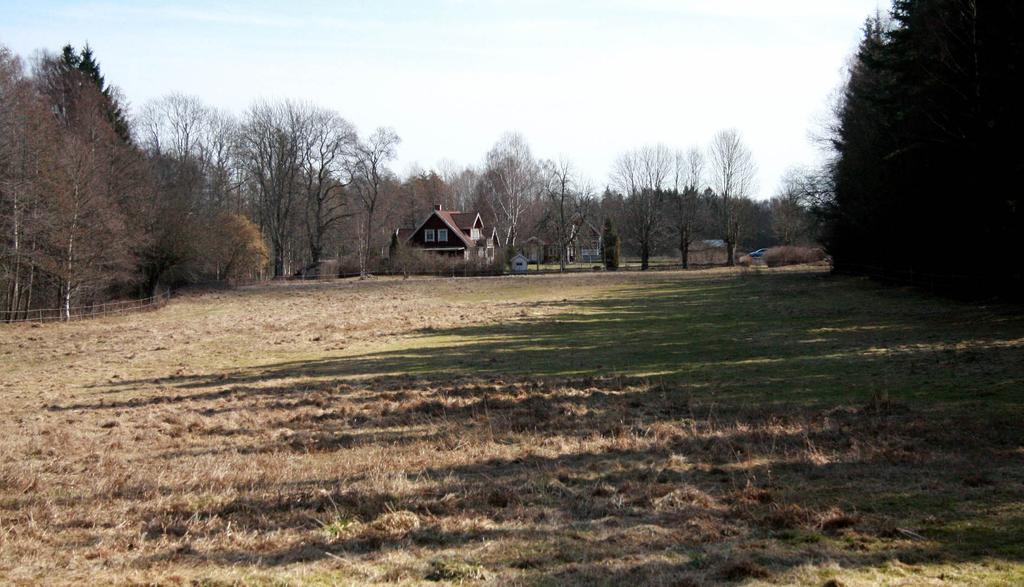

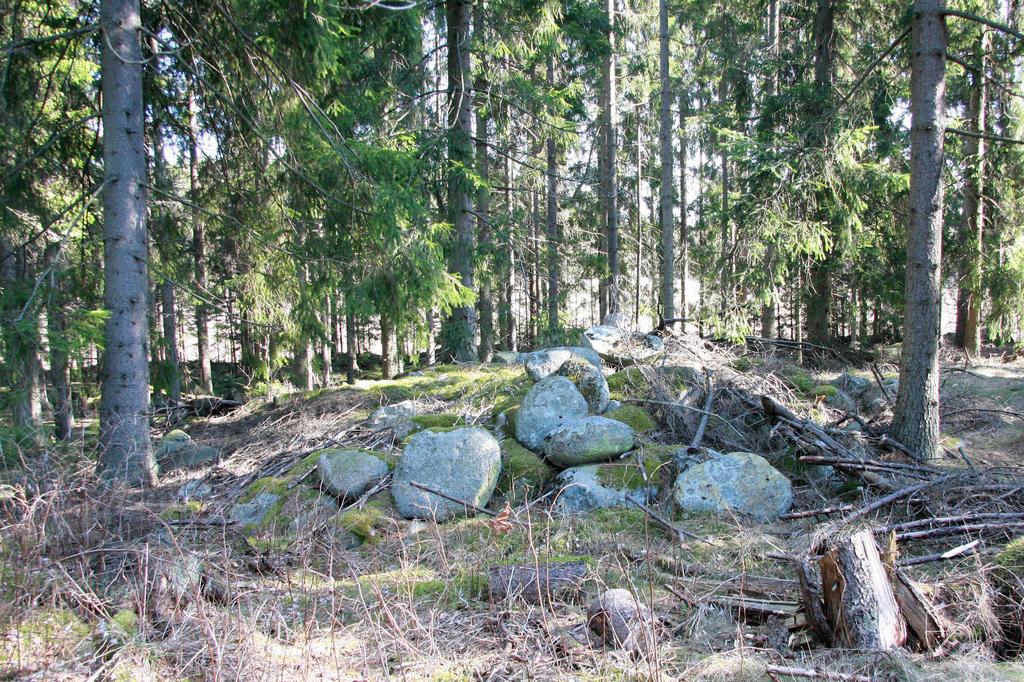

13 Ett stort röjningsröse ligger i anslutning till en gammal åker som idag är helt skogbeväxt. Åkern är karterad på kartor från mitten av 1800-talet. Bebyggelse i Harstenslycke. 13
