1 Robust fiber - Säker fiber

2 Lars Tegnemyr -Teracom - Unisource Business Networks -Telia - Eltel Networks - Svenska stadsnät - We Consulting Projektledare, utbildare Robust fiber

3 Robust fiber Robust fiber är en branschgemensam satsning för att göra Sveriges fibernät ännu mer robusta. Med robusta nät kan Sverige få en fiberinfrastruktur i världsklass!

4 Robusthet enligt oss Robusthet beskriver förmågan att motstå störningar och avbrott samt förmågan att minimera konsekvenserna om de ändå inträffar.* felaktigt byggda nät väder och vind terrängförhållanden materialens hållfasthet elektromagnetiska störningar mänskliga handhavandefel drift och underhåll dokumentation * Källa: PTS

5 Därför Robust fiber Post-och telestyrelsen bedriver ett kontinuerligt arbete för att förbättra säkerhet och robusthet genom exempelvis: Lag (2003:389) om elektronisk kommunikation PTSFS 2015:2 Post- och telestyrelsens föreskrifter om krav på driftsäkerhet Ledningskollen

6 Därför Robust fiber Branschen överens om att: Behovet av och kravet på bredband som en del av den totala infrastrukturen ökar ständigt i hela samhället Den fiberinfrastruktur som byggs idag kommer samhället att vara beroende av under lång tid framöver En bredbandsinvestering måste vara robust och driftsäker på ett kostnadseffektivt sätt

7 Varför behövs konceptet Robust fiber? Fibernät byggs ibland med olämpliga metoder och material. Det kostar stora summor att reparera, byta ut delar, förstärka eller dra om sådana fibernät. Kunder förlorar tillgången till god och viktig infrastruktur och samhällets utveckling hindras. Genom att sprida aktuell kunskap och beprövade metoder, kan fler fibernät förläggas rätt från början.

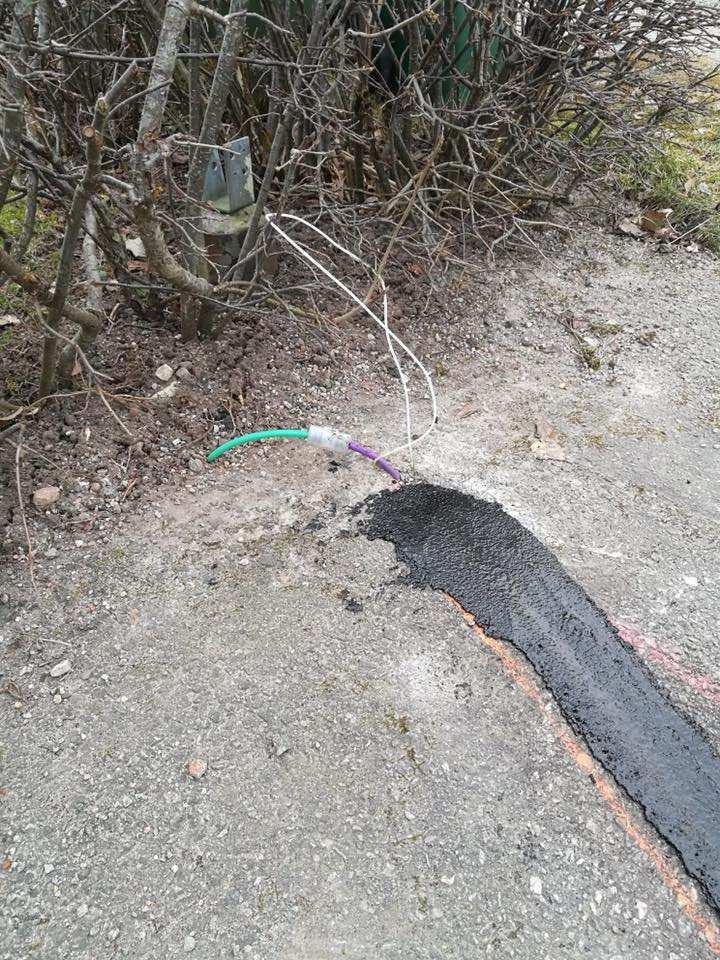

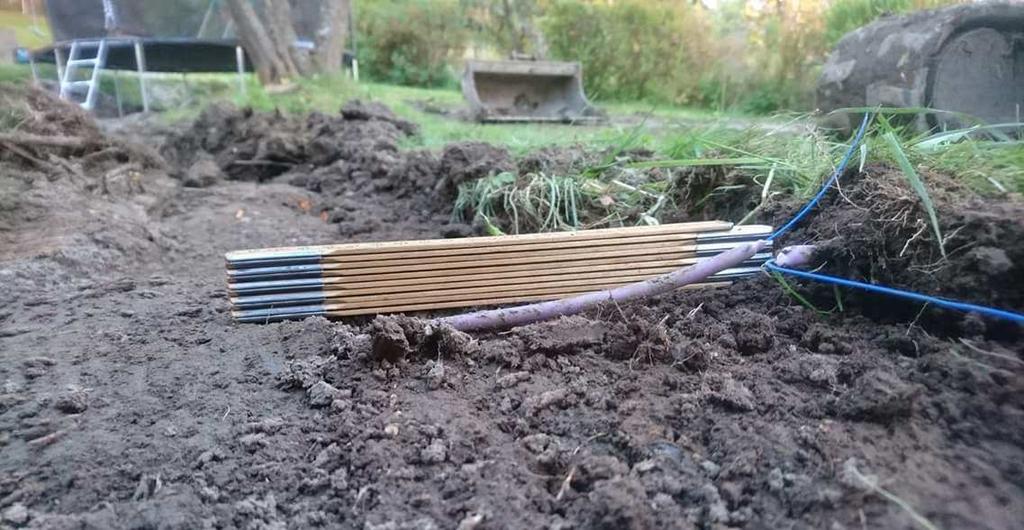

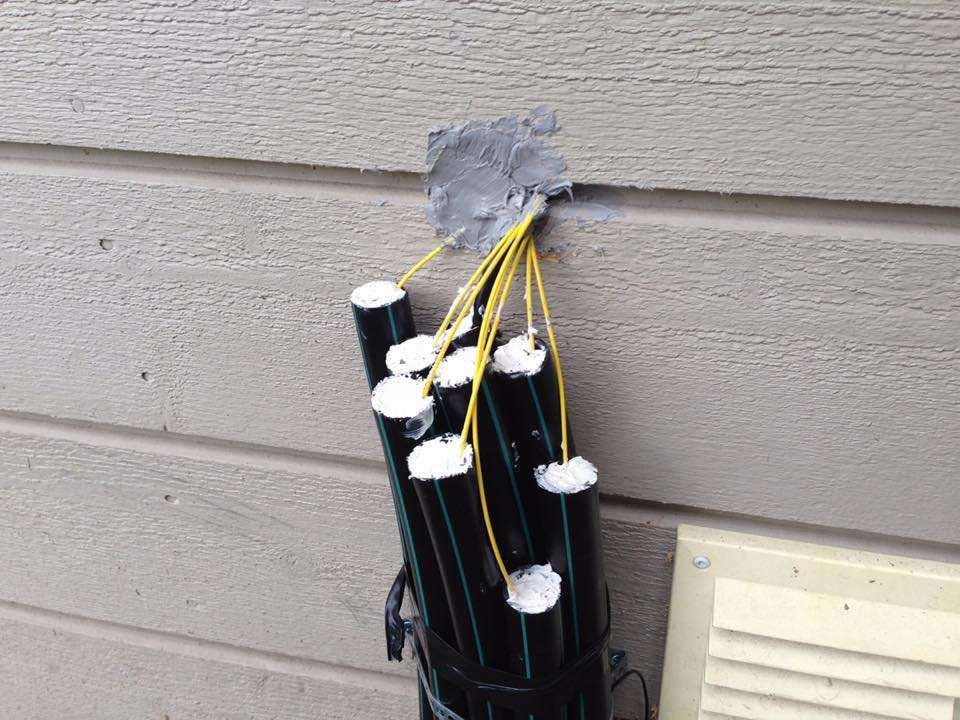

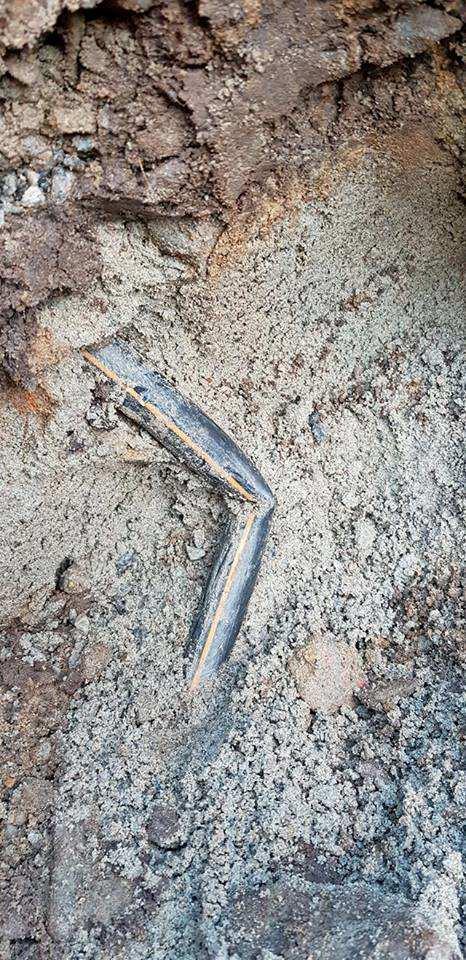

8 Ändå saknas något

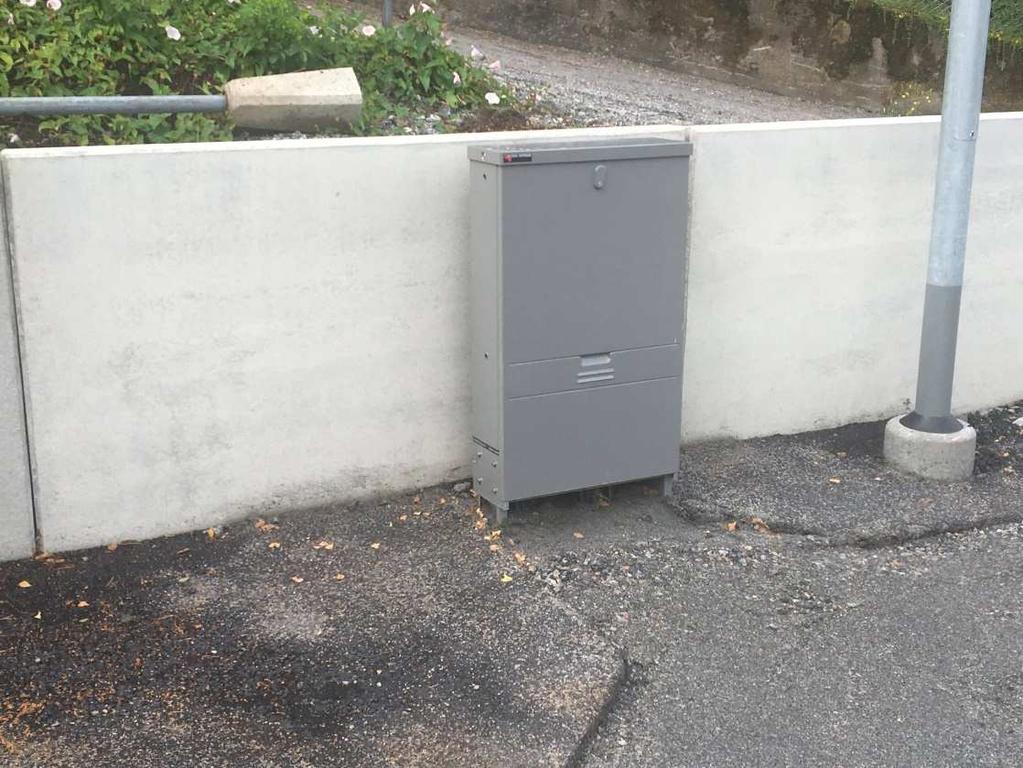

9 Ändå saknas något

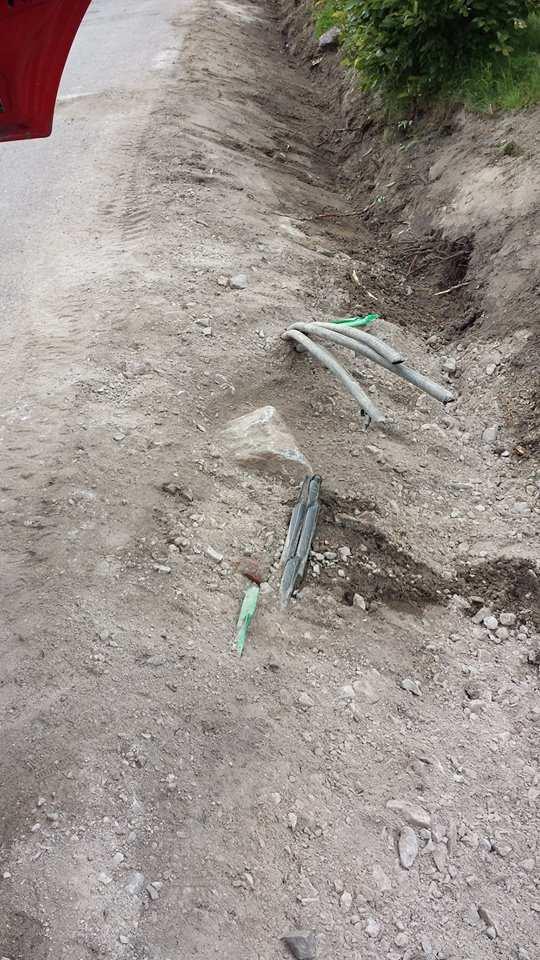

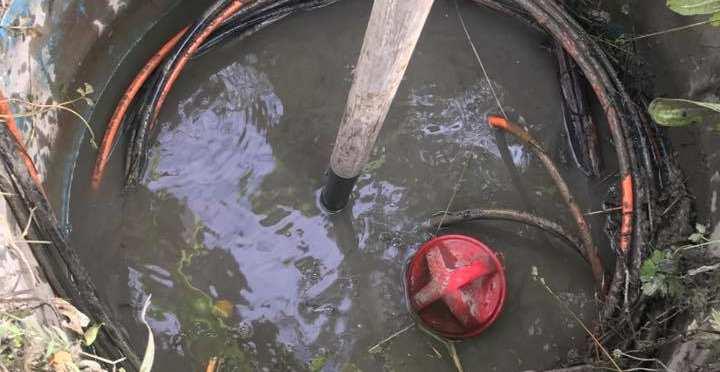

10 Källa: fiberfel Ändå saknas något

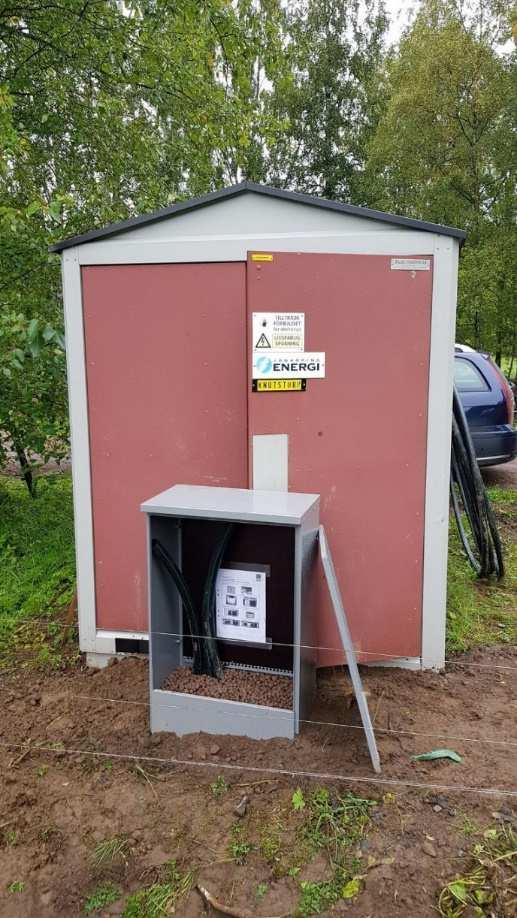

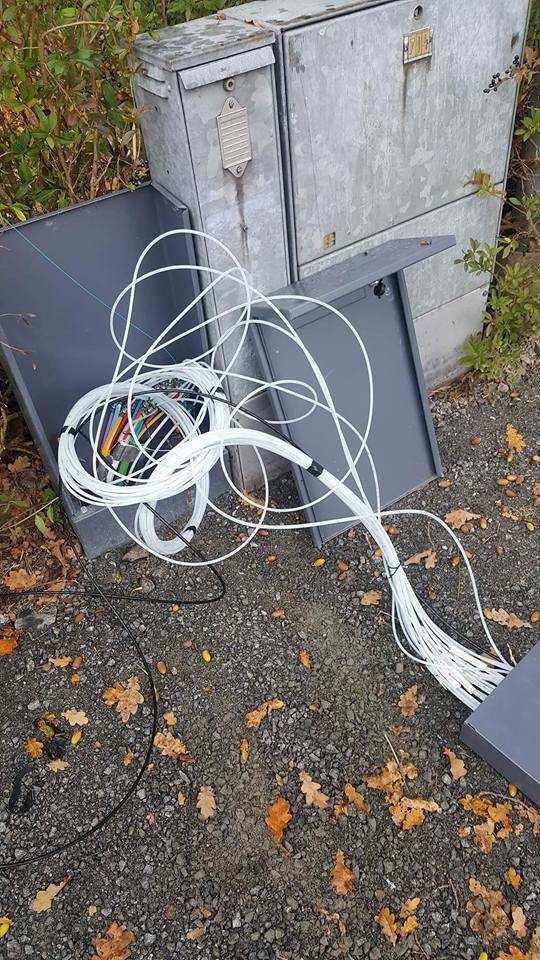

11 Ändå saknas något

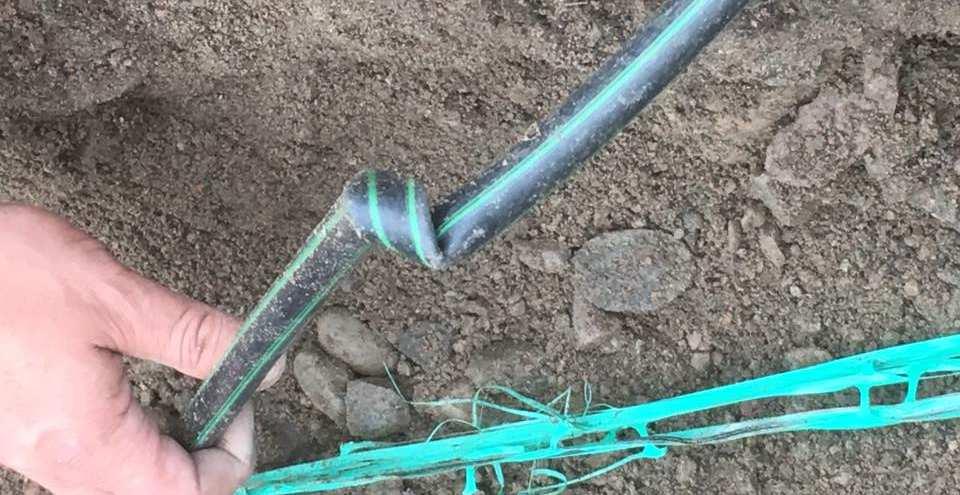

12 Ändå saknas något

13 Ändå saknades något Ändå saknas något

14 Vi som bidragit till Robust fiber!

15 Målgrupper Nätägare: Operatörer till Fiberföreningar Entreprenadföretag Handläggare hos Myndigheter Kommuner Utbildningsföretag Certfieringsföretag Leverantörer Tillverkare: material och maskiner Konsultföretag Besiktningsmän

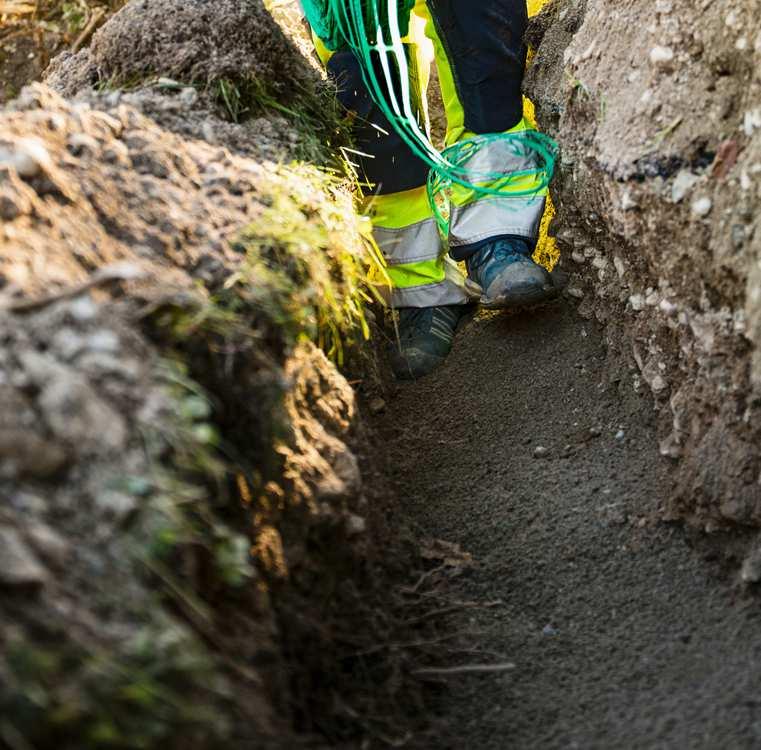

16 Anvisningar Minimikrav eller godtagbar lägstanivå Förläggningsmetoder Utbildning Certifiering

17 Anvisningar

18 Exempel anvisningar: Huvuddokument -Bakgrund - Avgränsning - Ansvar för en fiberanläggning - Hänvisningar Anvisningarna är avgränsade till att beskriva kanalisation för passiva optiska anslutningsnät 1 och accessnät 2 1) Gemensamt nät inom en eller flera kommuner 2) Nät som ansluter slutanvändare

19 Exempel anvisningar: Bil. 1 -Begrepp och definitioner Indelat efter områden - Allmänt - Nätstruktur - Kanalisation - Optokabel - Site och nod - Dokumentation - Besiktning - Mätmetoder - Förläggningsmetoder Exempel

20 Exempel anvisningar: Bil. 2 Robusta nät / Exempel Fyllningshöjd, minimikrav Krav på kanalisation i mark Lägesinmätning - Krav på lägesinmätning (noggrannhetsklass 2, 25cm) - Valfritt att använda söktråd Markskåp - IP-klass 34 - IK-klass 10 - Korrosivitetsklass C3

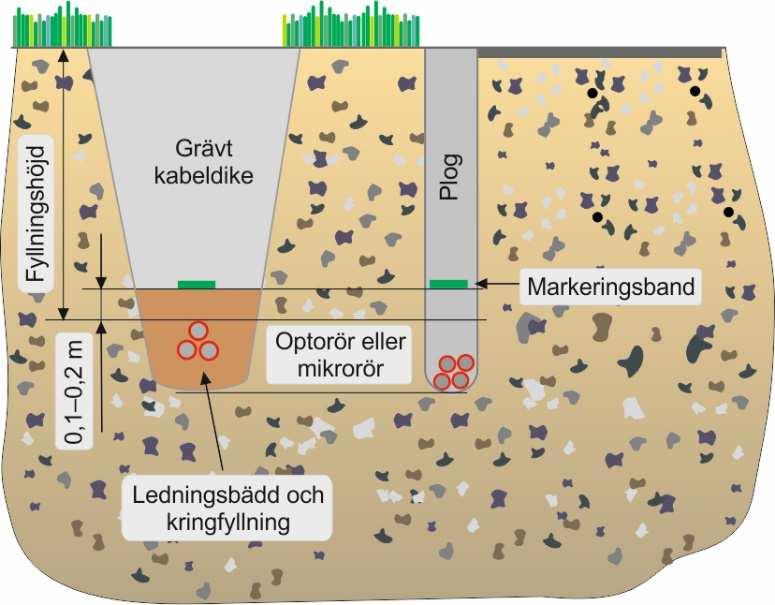

21 Exempel anvisningar: Bil. 2 Robusta nät / Exempel Fyllningshöjd, generella minimikrav Yta Fyllningshöjd Metod Information Tomtmark intill bostadshus 30 cm Alla Körbana och gång/cykelväg 25 cm Mikrotrenching Spårfräsning Gång/cykelväg 30 cm Alla Körbana 45 cm Alla Orörd mark (ej åkermark) 45 cm Alla Grönyta utanför tomtmark 45 cm Alla Åkermark 75 cm Alla Ytterligare 10 cm vid ej belagd yta (ex. grusväg). Hänsyn måste tas till eventuell dränering.

22 Exempel anvisningar: Bil. 3 Förläggningsmetoder Generellt - Effektiv förläggning - Maskin och arbetsmiljö Mall med 15 punkter Exempel på krav: Microtrenching - Krav på markradar - Krav avseende fyllningshöjd

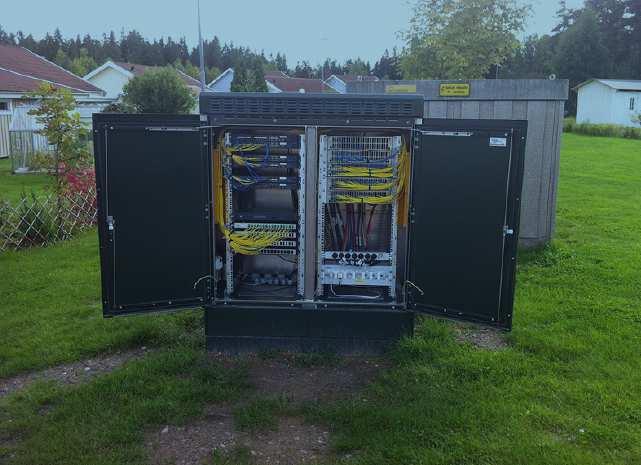

23 Exempel anvisningar: Bil- 4 Site och nod Klassning av site och nod - PTS Driftsäkerhetsföreskrift -Kundkrav -Samhället Exempel Placering, exempel - Snöröjning - Vattendrag Typer, exempel - Klimatskåp -Teknikbod - Befintlig byggnad Klimatsystem, exempel - Värmeelement -Fläkt -Frikyla

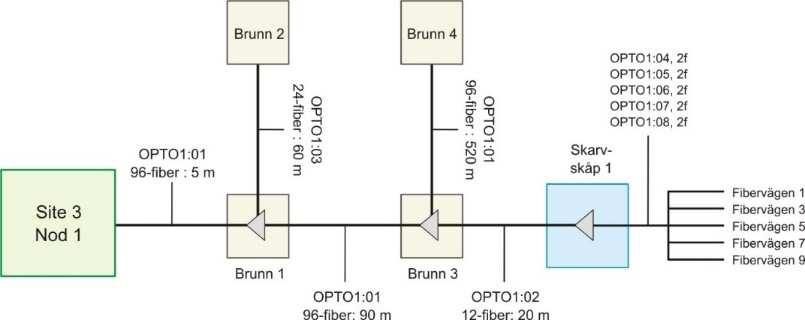

24 Exempel anvisningar: Bil 5. Dokumentation Krav på redigerbart digitalt format Krav på vilka delar som ska ingå, exempel - Kanalisationsritning - Lägeskarta -Skarvplan -Panelkort - Kabelritning

25 Exempel anvisningar: Bil 6. Besiktning Roller - Beställare - Entreprenör - Besiktningsman Besiktningsprotokoll -Krav på vad som ska ingå Besiktningsprotokoll -Nätet -Site och nod

26 Exempel anvisningar: Bil 7. Fiberanläggningsprojekt Beskrivning av ett fiberanläggningsprojekt -Planera - Projektera -Genomföra - Dokumentera -Driva

27 Anvisningarna används som: Tekniskt stöd vid upphandling Informationsmaterial för tillståndsgivare Beskrivning över tillvägagångssätt för besiktning Grund för kravspecifikation vid ansökan om bidrag Underlag för utbildning

28 Lite fakta om Robust fiber - mars! 139 st Certifierade företag och organisationer 194 st Godkända besiktningsmän / Kontrollanter 9 st Utbildningspartners 262 st har tagit utbildningsbeviset 118 st har tagit personcertifikatet > 700 st utbildade Sociala medier: Fiberbra 1685, Fiberfel 4003, FB Robust Fiber 202

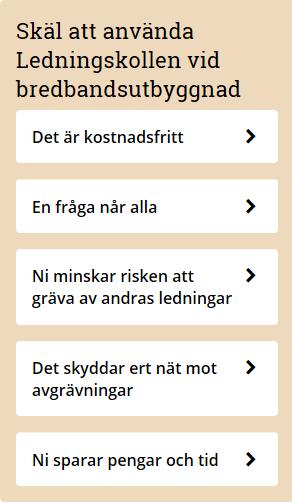

29 Ledningskollen, ett verktyg för robust fiber!

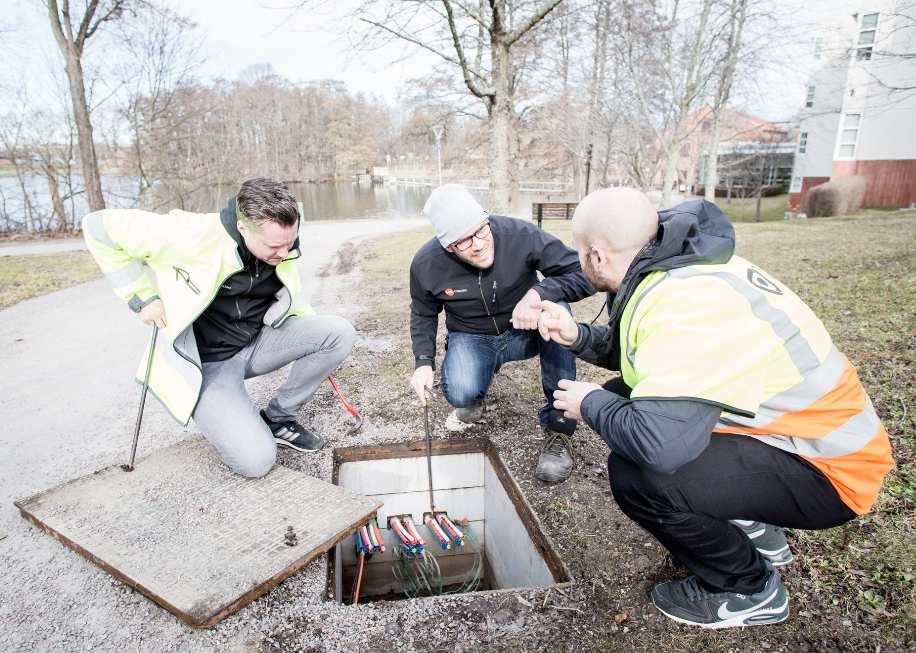

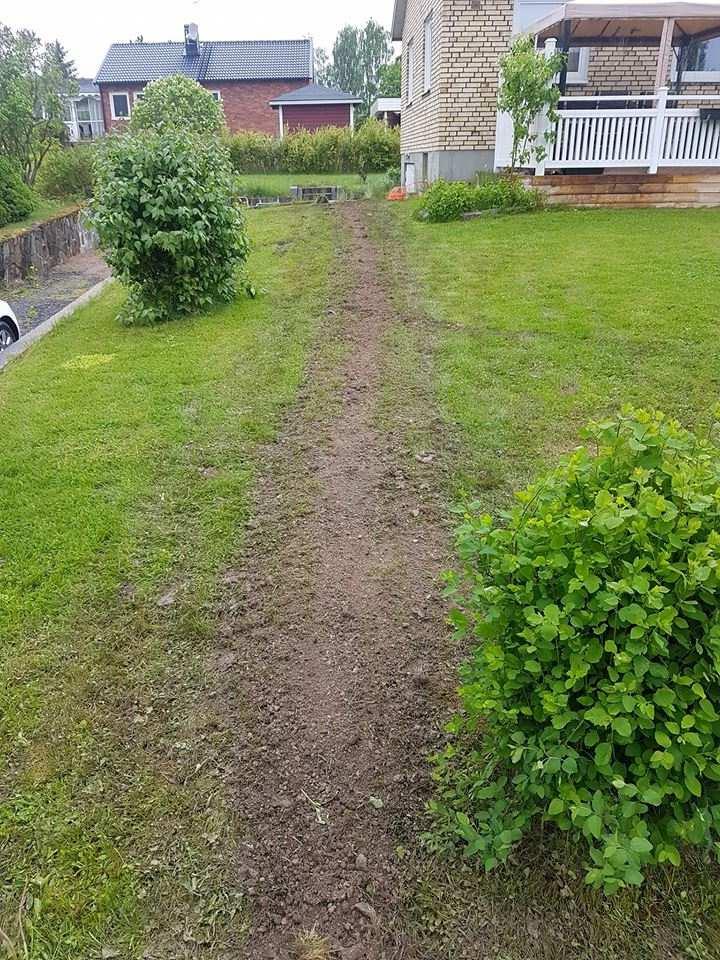

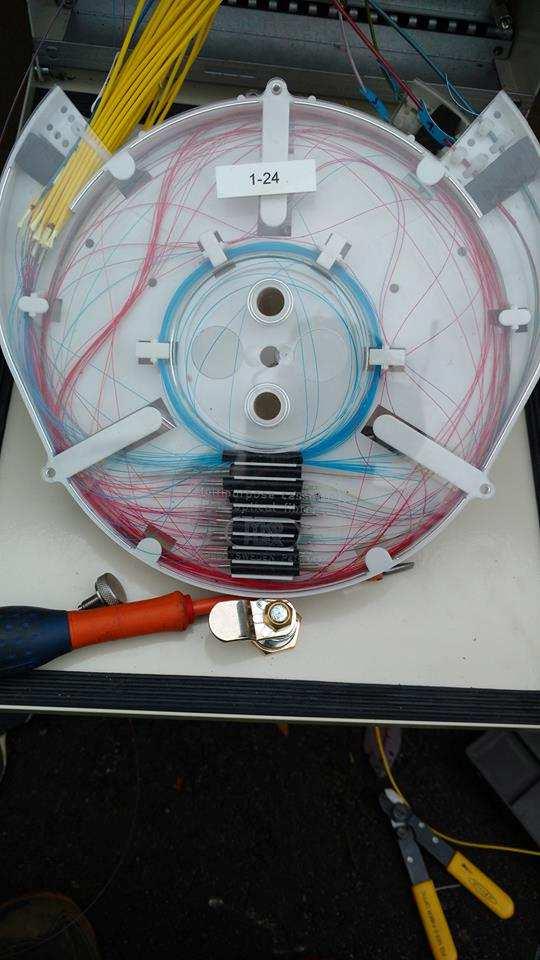

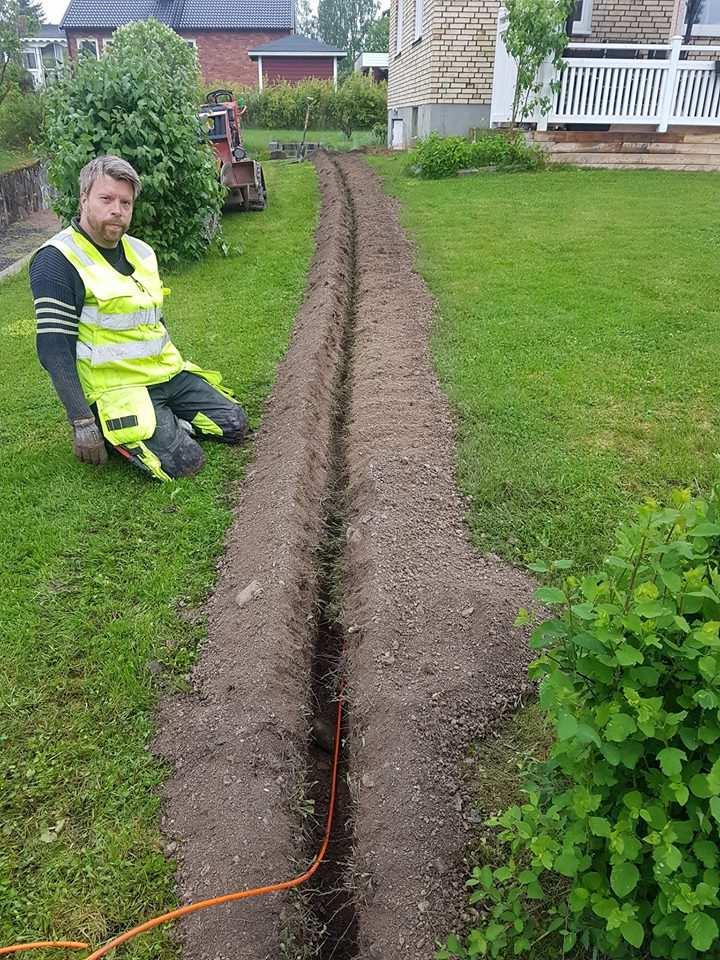

30 Bra installation!

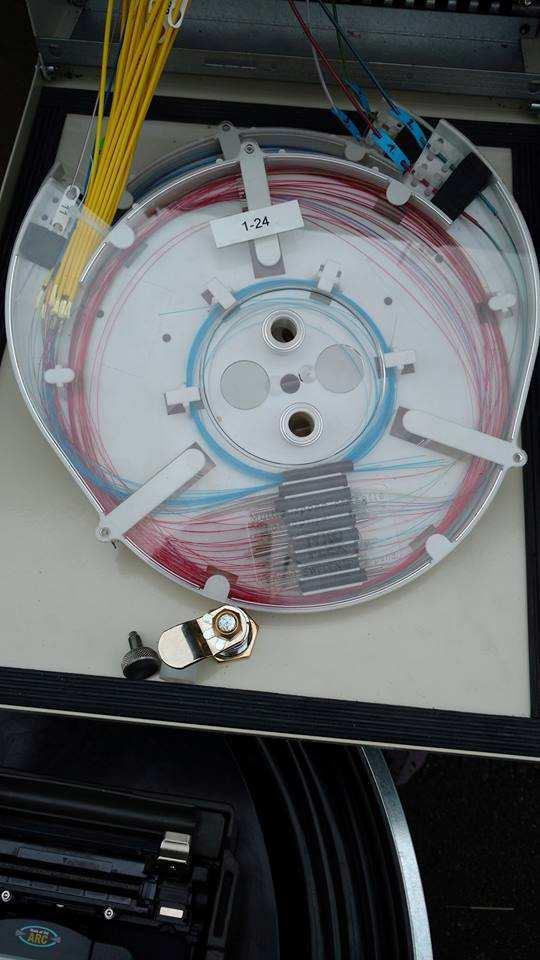

31 Robust fiber- på Facebook Gå in på facebookgrupperna fiberbra och fiberfel för att se mer och för att dela med er! FÖRE! EFTER!

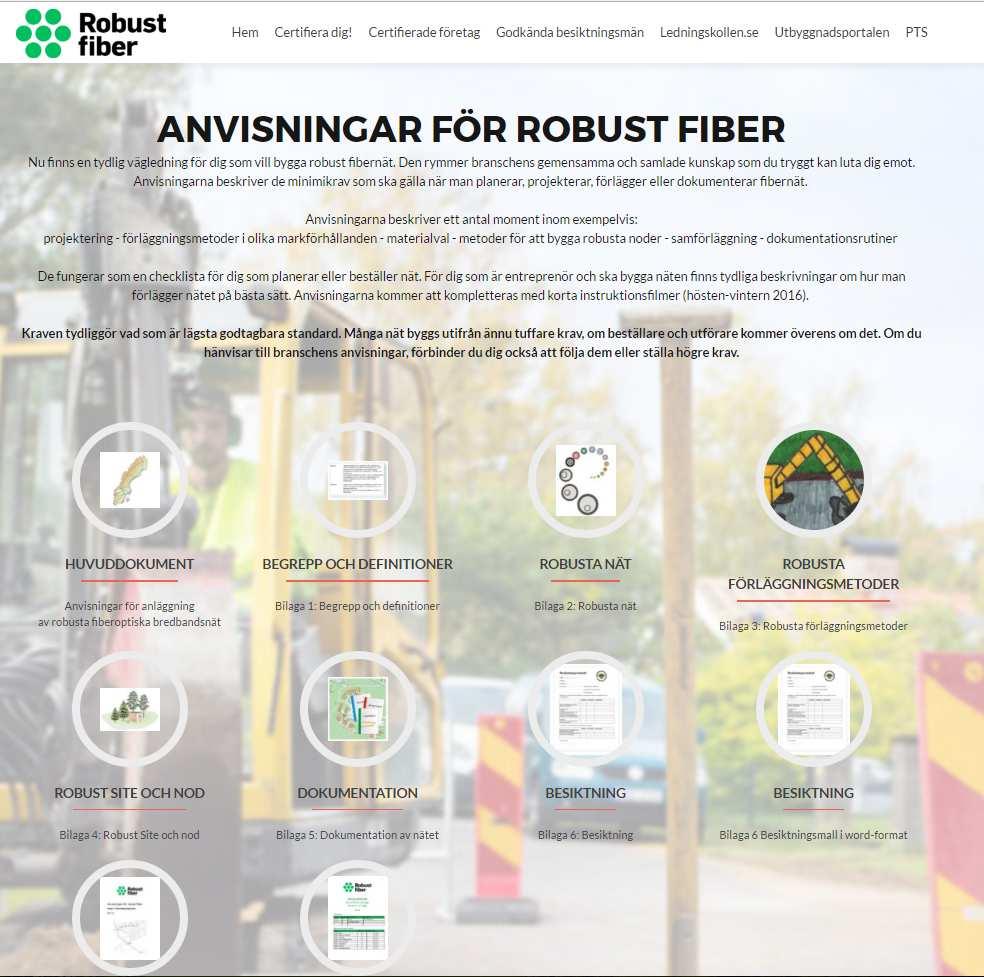

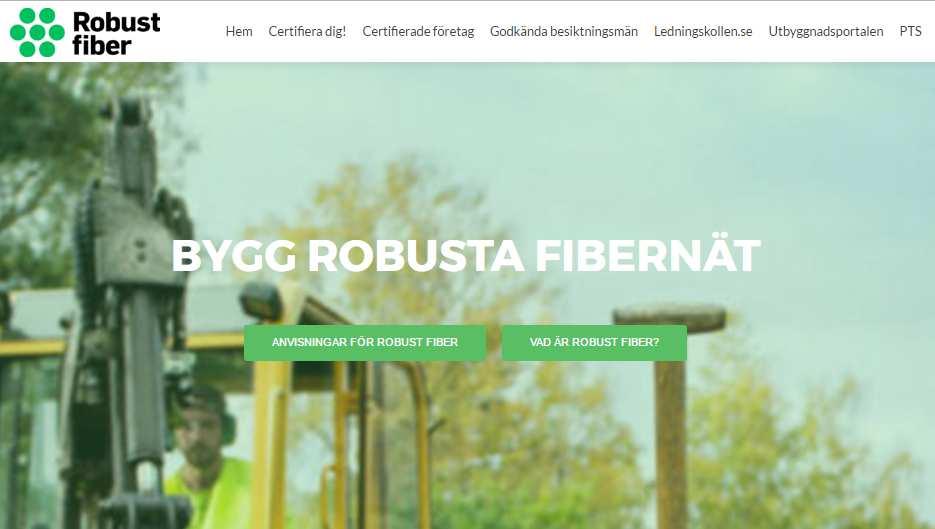

32 Gå in på hemsidan och läs mer!

33 Tack för visat intresse! Lars Tegnemyr
