1 ARKEOLOGGRUPPEN AB RAPPORT 2017:05 ARKEOLOGISK UTREDNING ETAPP 1 Utredning vid Kärrdal Sjöberg 7:21, 7:22 och 7:8, Sollentuna socken och kommun, Uppland Tomas Ekman

2

3 ARKEOLOGGRUPPEN AB RAPPORT 2017:05 ARKEOLOGISK UTREDNING ETAPP 1 Utredning vid Kärrdal Sjöberg 7:21, 7:22 och 7:8, Sollentuna socken och kommun, Uppland Tomas Ekman Lst dnr

4 ARKEOLOGGRUPPEN I ÖREBRO AB Drottninggatan 11, Örebro Telefon arkeologgruppen@arkeologgruppen.se 2017 Arkeologgruppen AB Arkeologgruppen rapport 2017:05 Författare Tomas Ekman Grafisk form Nina Balknäs@Högtorps Diverse Omslagsfoto Röda äpplen signalerar kultur, men stugan är borta. Foto: Arkeologgruppen AB. Kartor ur allmänt kartmaterial, Lantmäteriet Dnr R _160001

5 Innehållsförteckning Sammanfattning...5 Inledning...5 Bakgrund och kulturmiljö...5 Syfte...9 Metod och genomförande...9 Resultat Tolkning och utvärdering...14 Referenser...16 Tekniska och administrativa uppgifter Bilagor...18 Bilaga 1. Objektbeskrivning

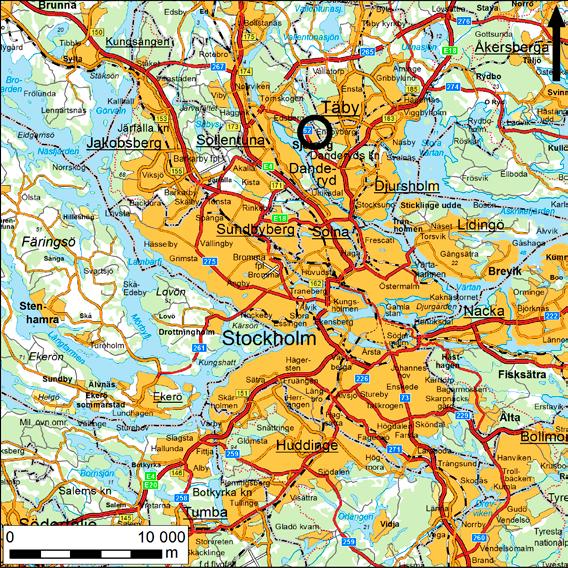

6 Utredning vid Kärrdal Figur 1. Karta över trakten kring Kärrdal med den aktuella undersökningsplatsen markerad med en svart cirkel. 4

7 Arkeologgruppen AB rapport 2017:05 Sammanfattning Arkeologgruppen genomförde under december 2016 en arkeologisk utredning etapp 1 vid Kärrdal, inom fastigheten Sjöberg, Sollentuna socken och kommun, Uppland. Utredningen föranleddes av planerad detaljplaneläggning inför byggande av ett nytt äldreboende. Utredningen omfattade ett cirka en hektar stort område. Området utgjordes av en mindre, skogbevuxen höjdsträckning med en markerad sänka som korsade området i öst-västlig riktning. Eventuellt skulle en före detta avrättningsplats finnas inom området. Utredningen kunde inte påvisa några spår av en avrättningsplats. En närstudie av historiskt kartmaterial visar att avrättningsplatsen troligen låg nordöst om utredningsområdet strax norr om en lokalgata och ett bostadsområde från 1970-talet. Inom utredningsområdet fanns flera grunder från sportstugor från 1900-talet. Längst söderut i utredningsområdet fanns två rundade stenkoncentrationer. Det kan inte uteslutas att dessa utgör förhistoriska gravar och Arkeologgruppen AB föreslår att anläggningarna registreras som bevakningsobjekt. Inledning Sollentuna kommun avser att bygga ett nytt äldreboende inom rubricerade fastigheter. Inför detta behöver en ny detaljplan fastställas. Som ett led i detta arbetet gjordes en arkeologisk utredning etapp 1. Om behov fanns skulle även en etapp 2 göras. Utredningen utfördes av Arkeologgruppen AB under december månad år Länsstyrelsen i Stockholms län var uppdragsgivare och kostnadsansvaret bars av Sollentuna kommun. Bakgrund och kulturmiljö Utredningsområdet var beläget intill den gamla häradsgränsen mellan Sollentuna härad och Danderyds skeppslag. Området tillhör Edsbergs slott på en karta från år 1715, men kommer under 1800-talet att ingå i den avstyckade enheten Sjöberg. Strax öster om häradsgränsen låg Danderyds skeppslags gamla avrättningsplats (RAÄ-nr Danderyd 42:1). Intill den äldre platsen finns även ett kärr där de avrättade ska ha begravts (RAÄ-nr Danderyd 42:2). Avrättningsplatsen flyttades till en ny lokal som låg nära där Lomvägen löper idag, som var utredningsområdets östra gräns. Flyttningen av avrättningsplatsen var redan verkställd år 1715, när båda platserna finns markerade på den ovan nämnda kartan. Figur 3 visar en samkopiering av 1715 års karta med dagens fastighetskarta. Den ger en ungefärlig bild, men 5

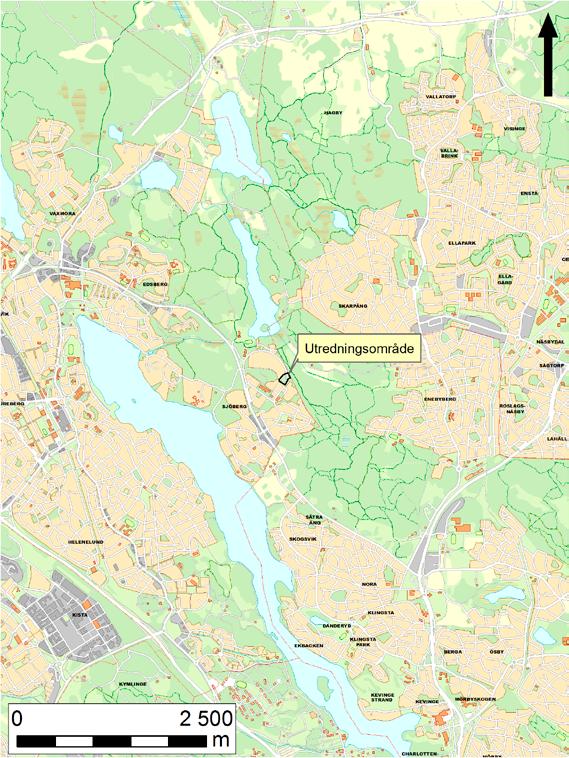

8 Utredning vid Kärrdal Figur 2. Utdrag ur Stockholmskarta med det aktuella området markerat. Skala 1:

9 Arkeologgruppen AB rapport 2017:05 Figur 3. Kartan kombinerar 1715 års karta med aktuell Fastighetskarta. Enligt denna hamnar Nya avrättningsplatsen strax nordöst om utredningsområdet. Skala 1:

10 Utredning vid Kärrdal Figur 4. Plan över utredningsområdet med samtliga objekt. Skala 1:

11 Arkeologgruppen AB rapport 2017:05 får inte förväxlas med en exakt karta. Miljöerna kring såväl den gamla som den nya avrättningsplatsen finns vältaligt beskrivna i boken Döden i skogen (Lager 2006:47ff). Under 1900-talet kom sedan området att få en omfattande bebyggelse av sportstugor. Det var fortfarande en lantlig idyll, men under miljonprogrammets tid förvandlades den här delen av Sollentuna till bostadsområdet Kärrdal. Utredningsområdet ligger kvar som ett mindre, höglänt skogsparti. Det avgränsas i öster och norr av Lomvägen, i väster av ett radhusområde och i söder av en parkering och en lekplats. Inom området finns endast en byggnad, av typen telestation. Syfte Syftet var att bedöma om det inom utredningsområdet fanns fornlämningar eller andra kulturhistoriska lämningar. Om så var fallet och om Länsstyrelsen ansåg att en utredning etapp 2 behövde genomföras, skulle den ske i nära anslutning till etapp 1. Metod och genomförande I den arkeologiska utredningen etapp 1 ingår kart- och arkivstudier samt fältinventering. Kart- och arkivstudierna har genomförts i de digitala arkiven. En genomgång har gjorts av Fornsök för att notera eventuella tidigare kända fornlämningar och en kontroll av om eventuella tidigare utredningar eller undersökningar gjorts i området. Det historiska kartmaterialet har analyserats utifrån Lantmäteriets historiska kartmaterial på nätet, vilket innefattar Rikets allmänna kartverk, Lantmäteristyrelsens kartarkiv samt Lantmäterimyndighetens kartarkiv. Med utgångspunkt från resultatet av kart- och arkivstudierna gjordes sedan en fältinventering. Detta innebar att utredningsområdet besiktigades okulärt i syfte att hitta tidigare ej kända forn- och/eller kulturlämningar ovan mark samt för att bedöma behovet av en eventuell arkeologisk utredning etapp 2 (utredningsgrävning). Påträffade objekt mättes in och beskrevs, vissa av lämningarna fotograferades. 9

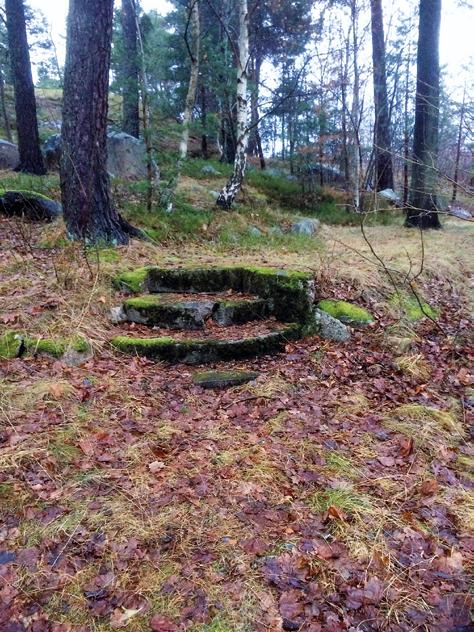

12 Utredning vid Kärrdal Figur 5. Objekt 3, husgrund med elegant betongtrappa. Foto taget av Arkeologgruppen AB. 10

13 Arkeologgruppen AB rapport 2017:05 Figur 6. Objekt 1. Snett bakom, till höger, syns objekt 2. Foto taget av Arkeologgruppen AB. Resultat Längst i söder, i sluttningen ned mot en lekplats, noterades två eventuella förhistoriska gravar (objekt 1-2). Båda var av typen rund stensättning, med relativt tydliga kantkedjor. På objekt 1 fanns en del uppslängd sten och i dess mitt växte en stor tall. Relativt nära dessa objekt syntes en mindre husgrund av betong (objekt 3). I anslutning till grunden fanns en halvcirkelformad trappa av betong och resterna av minst två rabatter med kanter lagda av natursten. I övrigt upptogs den södra delen av utredningsområdet av en hög, kal bergknalle. Dess östra sida, ut mot Lomvägen, var bortsprängd för att bereda plats för vägen. I centrala delen av området fanns en liknande husgrund som objekt 3 (objekt 4). En betongtrappa ledde ned till en sänka där en äldre väg gått. I sänkan fanns en mindre byggnad av typen telestation. Mot norr steg marken igen och nära utredningsområdets norra avgränsning återfanns ytterligare en husgrund (objekt 5). Den hade en stensyll uppbyggd av natursten och resterna av en spis anades i dess sydvästra del. Strax intill fanns en brunn med betonglock (objekt 6). Även här syntes äldre igenvuxna rabatter. 11

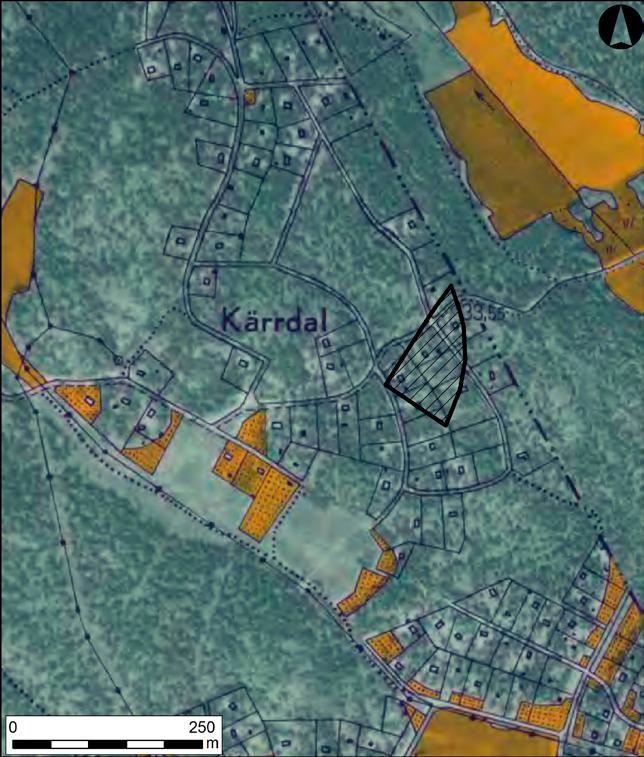

14 Utredning vid Kärrdal Figur 7. Utsnitt ur Ekonomiska kartan från år 1952 med utredningsområdet markerat. Skala 1:

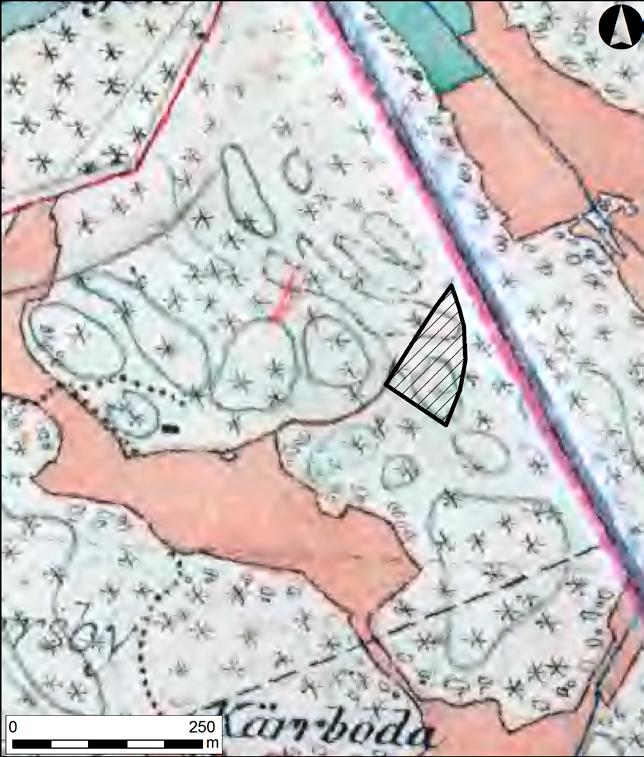

15 Arkeologgruppen AB rapport 2017:05 Figur 8. Utsnitt ur den Häradsekonomiska kartan från åren med utredningsområdet markerat. Skala 1:

16 Utredning vid Kärrdal Tolkning och utvärdering Inga spår av en avrättningsplats kunde märkas inom utredningsområdet. Lomvägen och fastigheterna öster om denna ligger på mark där sprängning och markplanering skett. Den nämnda bergknallen i södra delen av utredningsområdet kan ha ingått i samma terrängformation som den där avrättningsplatsen var belägen. Det är sannolikt att eventuella spår efter avrättningsplatsen utplånats när Kärrdal fick sin nuvarande utformning under 1970-talet. Området som helhet är präglat av många spår efter sportstugebebyggelse som revs när bostadsområdet Kärrdal byggdes. Flera grunder kan ses, liksom trappor av natursten och betong, rabatter, en brunn och spridda kulturväxter. Den ekonomiska kartan från 1952 visar ett välorganiserat sportstugeområde, jämfört med den häradsekonomiska kartan från åren då bebyggelse saknades, vilket daterar grunderna till 1900-tal. Längst i söder noterades två möjliga stensättningar i sluttningen ned mot lekplatsen. Om dessa utgör äldre gravar så har de belamrats med en del röjningssten i sen tid. De kan möjligen också vara rabattarrangemang från någon av sportstugorna. I princip kan de också vara äldre gravar som återanvänts för planteringar. Det går med andra ord inte att avgöra med blotta ögat. En utredningsgrävning skulle inte vara tillräcklig för att räta ut frågetecknen. Anläggningarnas nuvarande skick gör att det krävs en större arkeologisk insats för att avgöra deras karaktär. De bör dock klassas som bevakningsobjekt i FMIS och beaktas vid eventuell framtida exploatering. Ingen arkeologisk utredning etapp 2 bedömdes vara nödvändig då inga äldre lämningar påträffades, med reservation för vad som nämns ovan angående de eventuella stensättningarna. 14

17 Arkeologgruppen AB rapport 2017:05 15

18 Referenser Tryckta källor Lager, G Döden i skogen. Ersatz förlag. Lettland. Otryckta källor PM Sollentuna kommun, Förfrågan om samråd kring fornlämning, daterad Kartor och arkivmaterial HISTORISKA LANTMÄTERIAKTER Ekonomiska kartan 10I 8e Tureberg (1952) Häradsekonomiska kartan Sollentuna J ( ) Lantmäteristyrelsens arkiv A95-8:1 Herrsby nr 1-2 Ägodelning (1715) 16

19 Tekniska och administrativa uppgifter Landskap Län Kommun Socken Uppland Stockholm Sollentuna Sollentuna Fastighet Sjöberg 7:21, 7:22, 7:8 Fornlämningsnummer Projektledning Personal Undersökningstid Undersökt yta m 2 Koordinatsystem SWEREF 99 TM Höjdsystem RH 2000 Länsstyrelsens diarienummer Arkeologgruppens projektnummer 2016_107 Arkiv Arkivmaterial förvaras tillsvidare hos Arkeologgruppen AB. Digitalt arkiv Digitala data förvaras tillsvidare hos Arkeologgruppen AB. Fynd Inga fynd omhändertogs. 17

20 Bilagor Bilaga 1. Objektbeskrivning Samtliga angivelser i meter Nr Längd Bredd Höjd Beskrivning 1 5,0 5,0 0,25-0,30 Stensättning?, tydlig kantkedja av 0,25-0,30 meter stora stenar. På ytan en del uppslängd sprängsten. Därunder en relativt tät packning av mindre sten. Centralt i anläggningen växte en tall. 2 5,0 4,5 0,30 Stensättning? med relativt tydlig kantkedja av upp till 0,30 meter stora stenar. I centrum ett större, naturligt block, i den östra kanten ett par större block som möjligen ingått i anläggningen. 3 5,0 3,5 0,20 Husgrund av betong 4 4,5 4,0 0,20 Husgrund av betong 5 5,0 3,0 0,35 Husgrund med uppbyggd kant av natursten lagda med flat kant utåt, till tydlig syllram. Rest av spis i SV. 6 0,5 0,5 - Brunn med lock av betong. 18
