CTRX Graphene och Graphene+ Kopplingsanvisningar för (140425) Rev. 1.2

Storlek: px
Starta visningen från sidan:

Download "CTRX Graphene och Graphene+ Kopplingsanvisningar för (140425) Rev. 1.2"

Transkript

1 Kopplingsanvisningar för CTRX Graphene och Graphene+ Rev. 1.2 (140425)

2 OBS! OBS! OBS! VID INKOPPLING AV : ÄVEN OM DET GÅR ATT KOPPLA IN AIS CTRX GRAPHENE OCH AIS CTRX GRAPHENE+ VIA, SÅ FÖRESPRÅKAR VI ÄNDÅ ATT MAN KOPPLAR IN ENHETERNA VIA NMEA0183!! Anledningen är att i större nätverk så kan nätverket p.g.a. den enorma mängden data som hela tiden skickas, gå ner och blir trögt. Alternativt kan vissa givare/enheter på nätverket sluta att fungera eller skicka sin information väldigt långsamt.

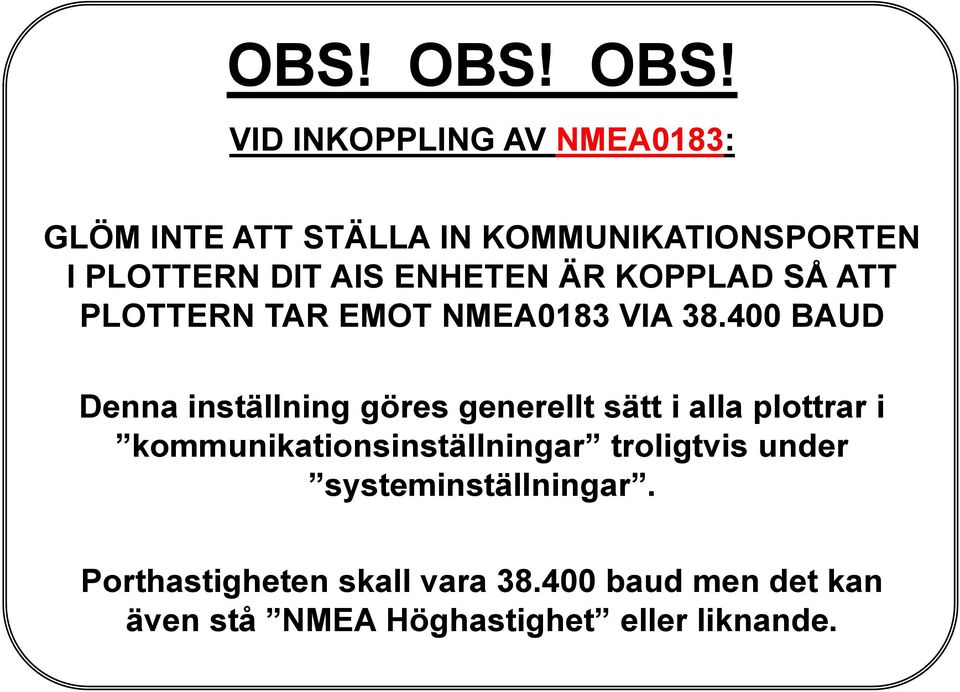

3 OBS! OBS! OBS! VID INKOPPLING AV NMEA0183: GLÖM INTE ATT STÄLLA IN KOMMUNIKATIONSPORTEN I PLOTTERN DIT AIS ENHETEN ÄR KOPPLAD SÅ ATT PLOTTERN TAR EMOT NMEA0183 VIA BAUD Denna inställning göres generellt sätt i alla plottrar i kommunikationsinställningar troligtvis under systeminställningar. Porthastigheten skall vara baud men det kan även stå NMEA Höghastighet eller liknande.

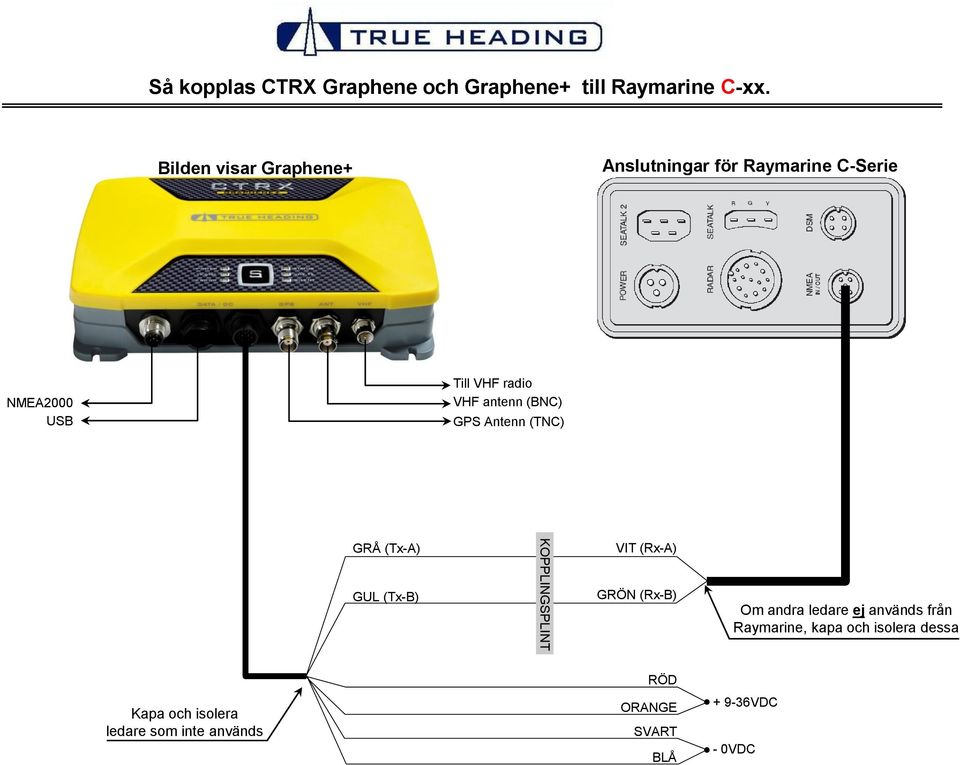

4 Så kopplas CTRX Graphene och Graphene+ till Raymarine C-xx. Anslutningar för Raymarine C-Serie VIT (Rx-A) GRÖN (Rx-B) Raymarine, kapa och isolera dessa

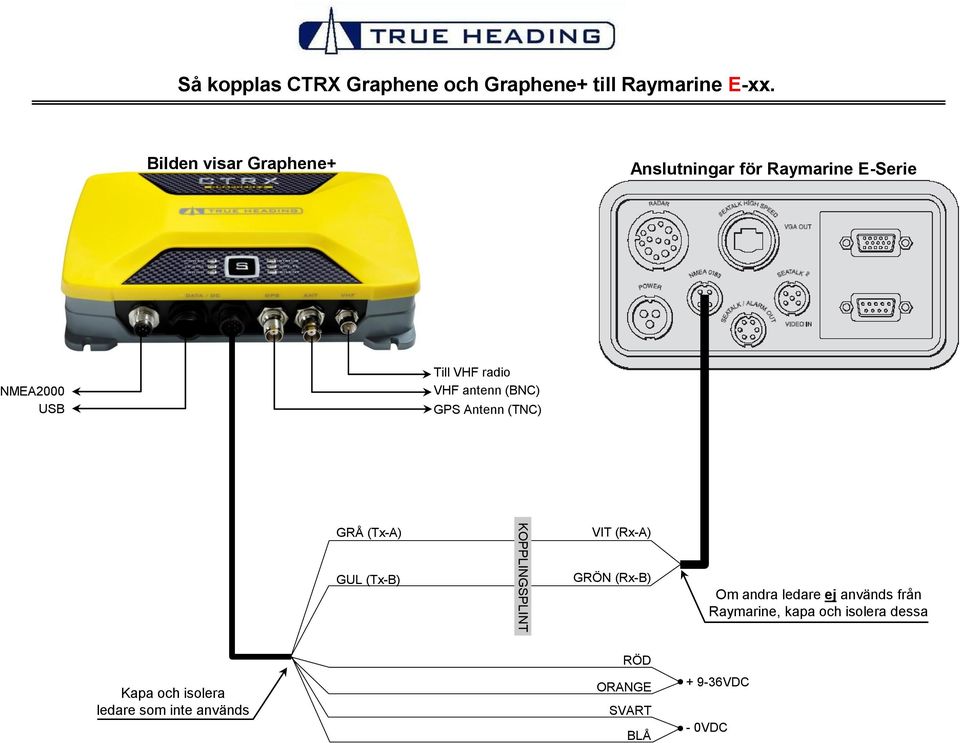

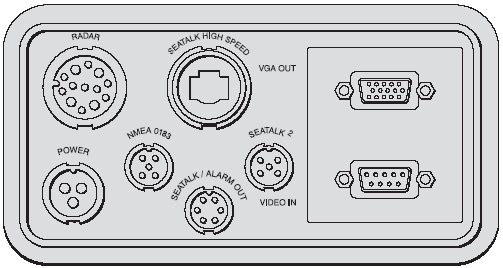

5 Så kopplas CTRX Graphene och Graphene+ till Raymarine E-xx. Anslutningar för Raymarine E-Serie VIT (Rx-A) GRÖN (Rx-B) Raymarine, kapa och isolera dessa

6 Så kopplas CTRX Graphene och Graphene+ till Raymarine C-xx (Wide). Baksida Raymarine C-serie (Wide). /VIT (Rx-A) /GRÖN (Rx-B) Raymarine, kapa och isolera dessa

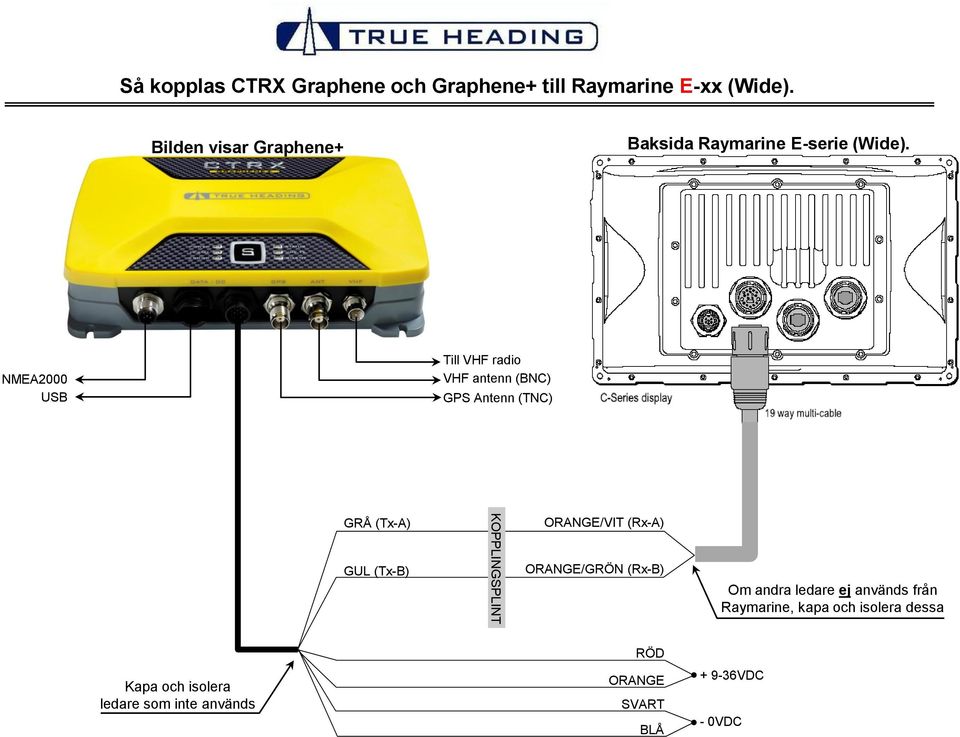

7 Så kopplas CTRX Graphene och Graphene+ till Raymarine E-xx (Wide). Baksida Raymarine E-serie (Wide). /VIT (Rx-A) /GRÖN (Rx-B) Raymarine, kapa och isolera dessa

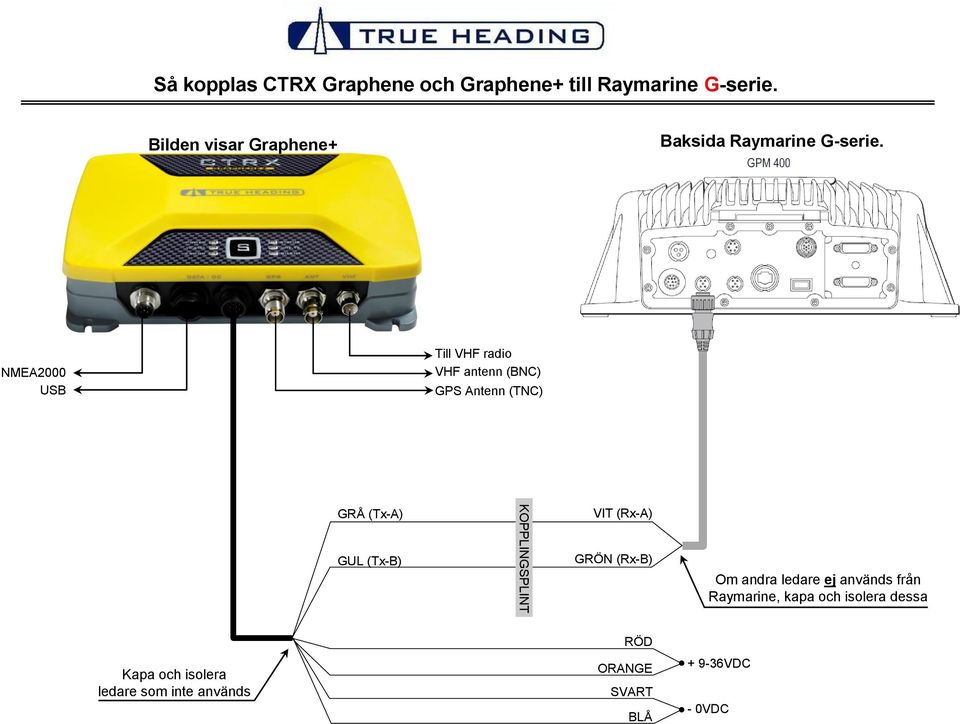

8 Så kopplas CTRX Graphene och Graphene+ till Raymarine G-serie. Baksida Raymarine G-serie. VIT (Rx-A) GRÖN (Rx-B) Raymarine, kapa och isolera dessa

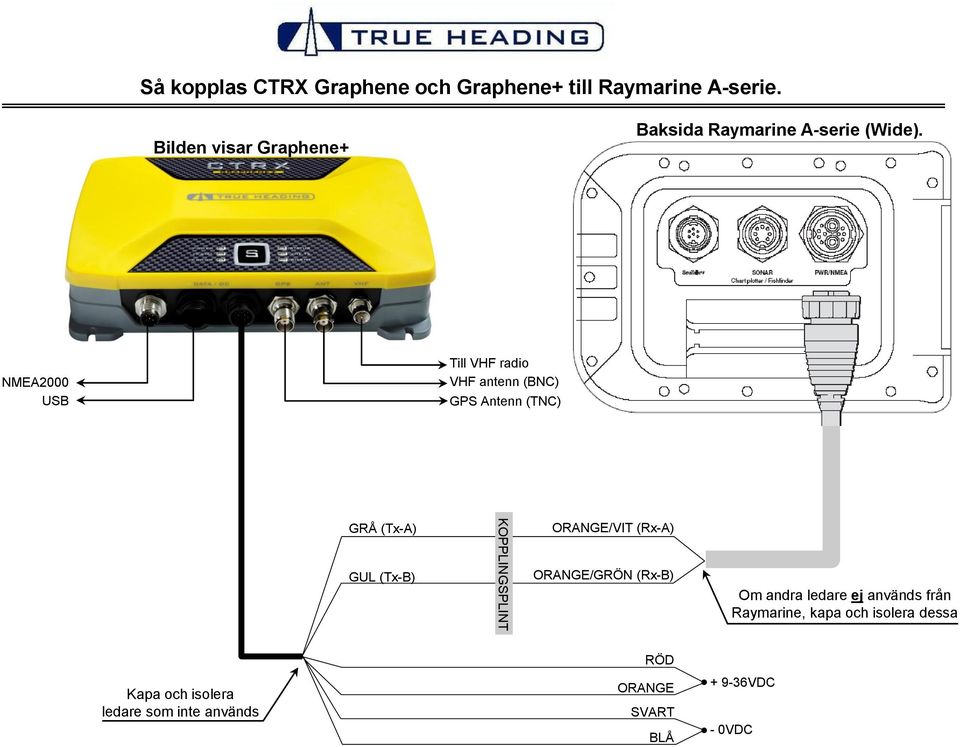

9 Så kopplas CTRX Graphene och Graphene+ till Raymarine A-serie. Baksida Raymarine A-serie (Wide). /VIT (Rx-A) /GRÖN (Rx-B) Raymarine, kapa och isolera dessa

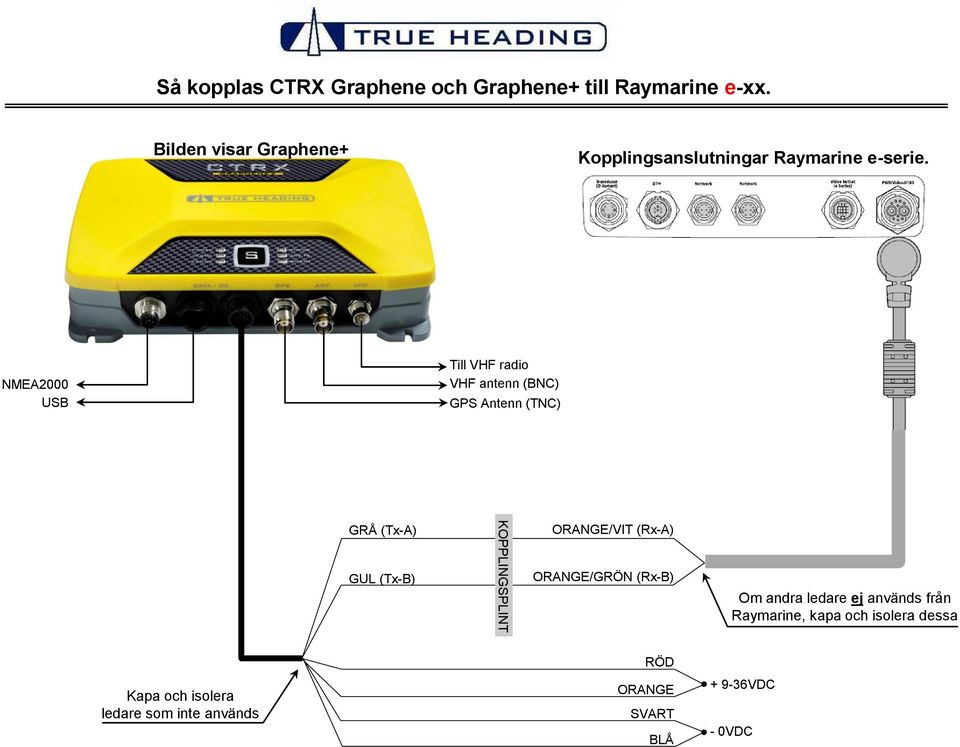

10 Så kopplas CTRX Graphene och Graphene+ till Raymarine e-xx. Kopplingsanslutningar Raymarine e-serie. /VIT (Rx-A) /GRÖN (Rx-B) Raymarine, kapa och isolera dessa

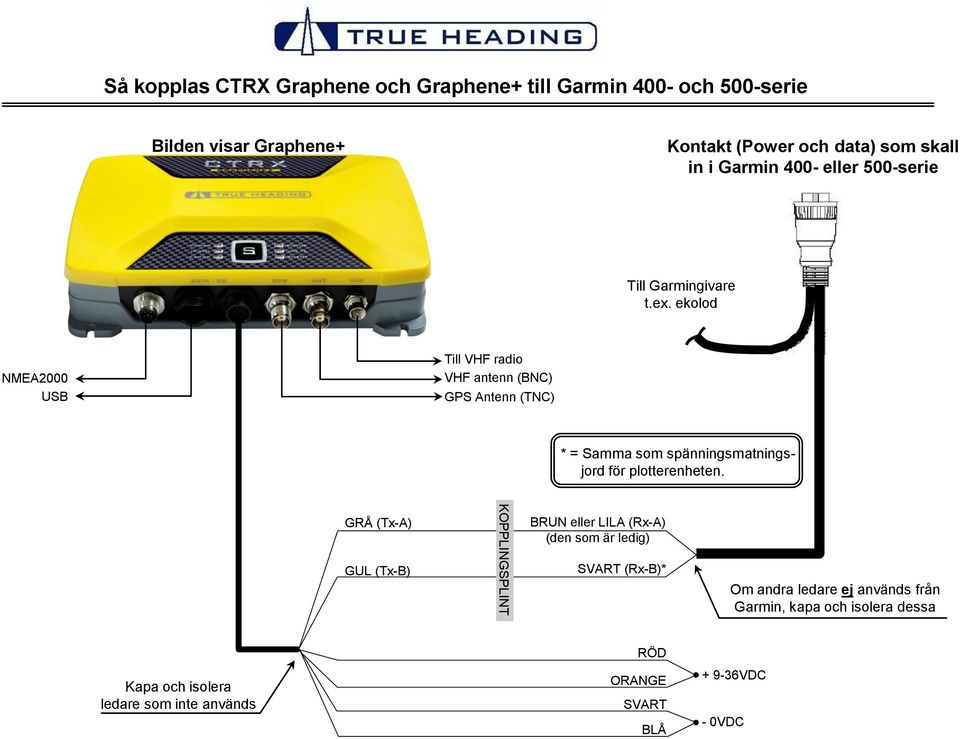

11 Så kopplas CTRX Graphene och Graphene+ till Garmin 400- och 500-serie Kontakt (Power och data) som skall in i Garmin 400- eller 500-serie Till Garmingivare t.ex. ekolod * = Samma som spänningsmatningsjord för plotterenheten. BRUN eller LILA (Rx-A) (den som är ledig) (Rx-B)* Garmin, kapa och isolera dessa

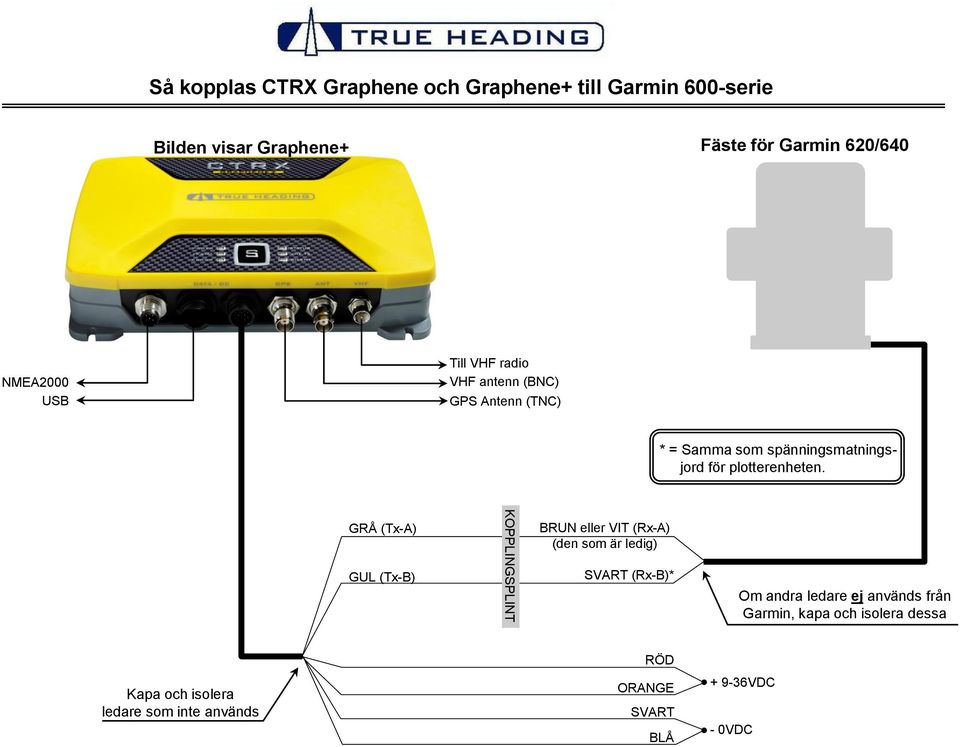

12 Så kopplas CTRX Graphene och Graphene+ till Garmin 600-serie Fäste för Garmin 620/640 * = Samma som spänningsmatningsjord för plotterenheten. BRUN eller VIT (Rx-A) (den som är ledig) (Rx-B)* Garmin, kapa och isolera dessa

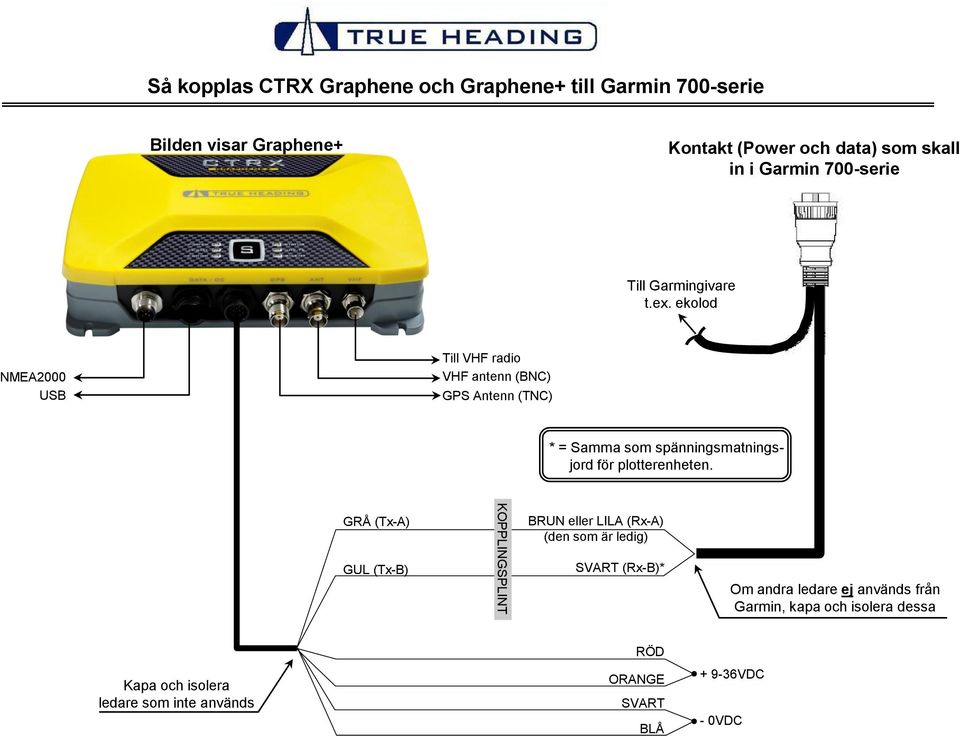

13 Så kopplas CTRX Graphene och Graphene+ till Garmin 700-serie Kontakt (Power och data) som skall in i Garmin 700-serie Till Garmingivare t.ex. ekolod * = Samma som spänningsmatningsjord för plotterenheten. BRUN eller LILA (Rx-A) (den som är ledig) (Rx-B)* Garmin, kapa och isolera dessa

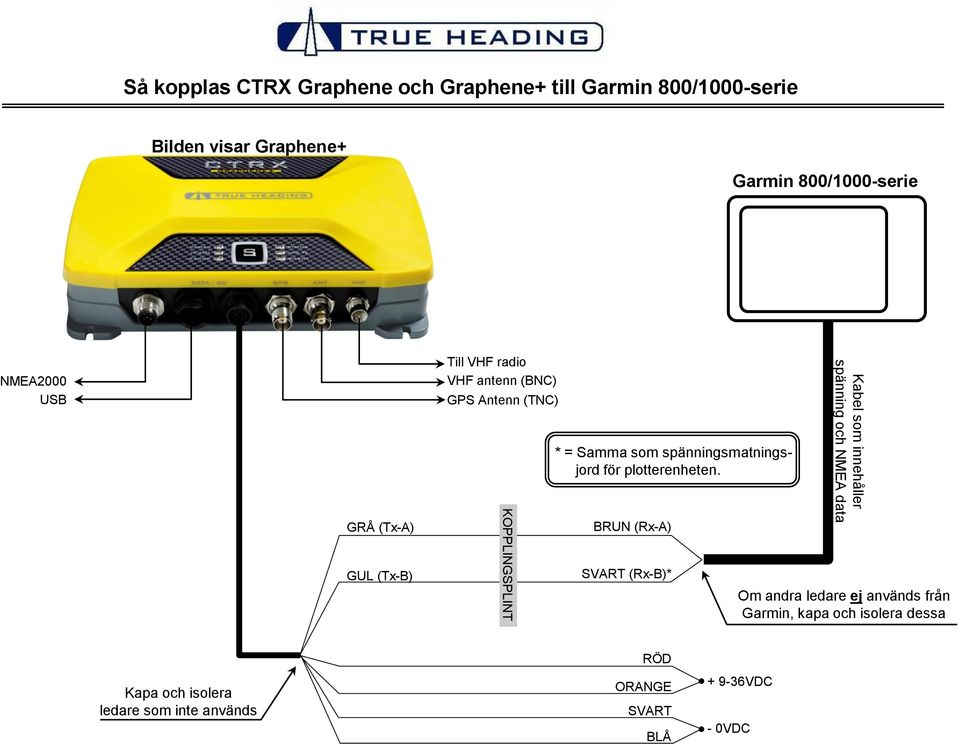

14 Så kopplas CTRX Graphene och Graphene+ till Garmin 800/1000-serie Garmin 800/1000-serie * = Samma som spänningsmatningsjord för plotterenheten. BRUN (Rx-A) (Rx-B)* Kabel som innehåller spänning och NMEA data Garmin, kapa och isolera dessa

15 Så kopplas CTRX Graphene och Graphene+ till Garmin 3000-serie Baksida Garmin 3000-serie POWER/ NMEA BRUN eller LILA (Rx-A) (den som är ledig) (Rx-B) Garmin, kapa och isolera dessa

16 Så kopplas CTRX Graphene och Graphene+ till Garmin och 5000-serie VIT (Rx-A) /VIT (Rx-B) Garmin, kapa och isolera dessa

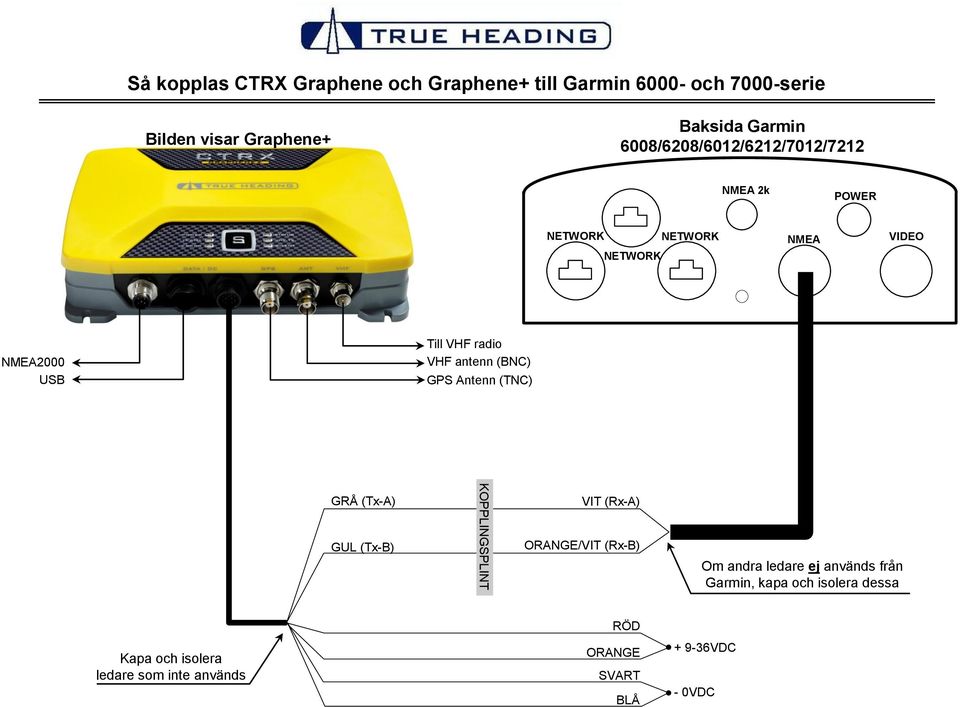

17 Så kopplas CTRX Graphene och Graphene+ till Garmin och 7000-serie Baksida Garmin 6008/6208/6012/6212/7012/7212 NMEA 2k POWER NETWORK NETWORK NETWORK NMEA VIDEO VIT (Rx-A) /VIT (Rx-B) Garmin, kapa och isolera dessa

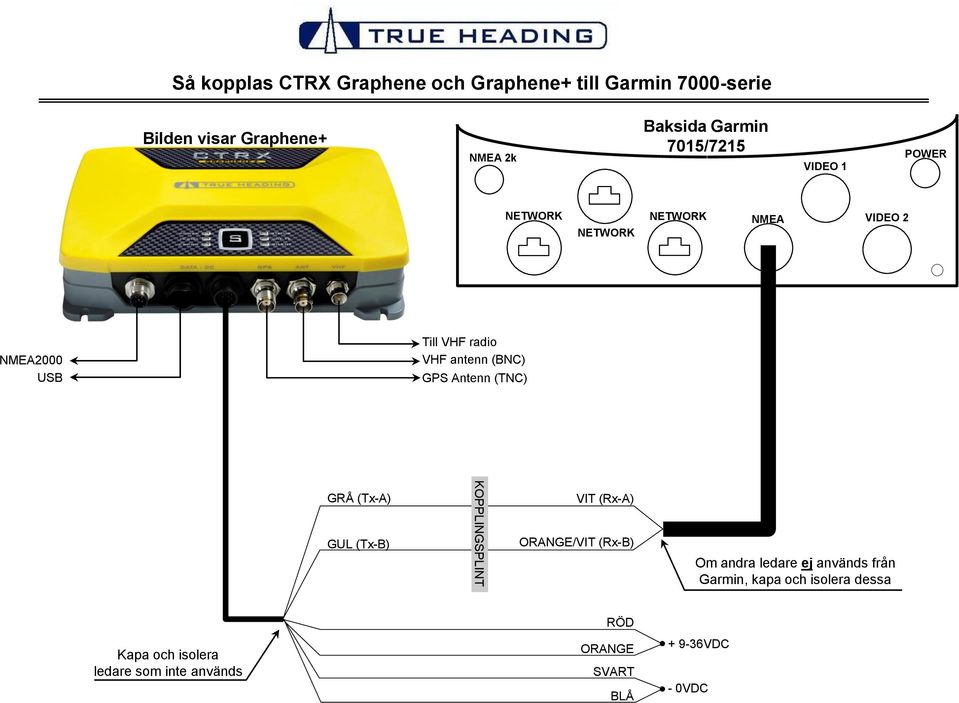

18 Så kopplas CTRX Graphene och Graphene+ till Garmin 7000-serie NMEA 2k Baksida Garmin 7015/7215 VIDEO 1 POWER NETWORK NETWORK NETWORK NMEA VIDEO 2 VIT (Rx-A) /VIT (Rx-B) Garmin, kapa och isolera dessa

19 Så kopplas CTRX Graphene och Graphene+ till Furuno MFD 8, 12 och Black Box BAKSIDA MFD 8/12/Black Box BRUN (Rx-A) BRUN/VIT (Rx-B) FRUDD Furuno, kapa och isolera dessa

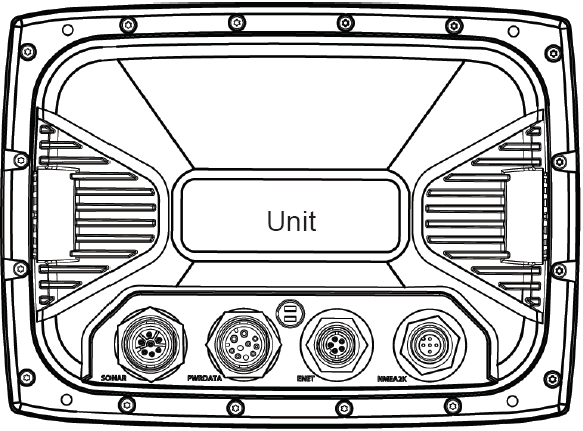

20 Så kopplas CTRX Graphene och Graphene+ till Lowrance HDS 5x,7,8 och 10 Baksida HDS 5x, 7, 8 eller 10 Denna anslutning finns endast på versioner av HDS som har ekolodsfunktion POWER/DATA (Rx-A) GRÖN (Rx-B) Power etc. Lowrance, kapa och isolera dessa

21 Så kopplas CTRX Graphene och Graphene+ till Simrad NSE 8 & 12 Baksida NSE 8 eller 12 Kontakter för VIDEO IN anslutning VIDEO IN GRÖN (Rx+) (Rx-) Simrad, kapa och isolera dessa

22 Så kopplas CTRX Graphene och Graphene+ till B&G Zeus Baksida B&G Zeus Kontakter för VIDEO IN anslutning VIDEO IN GRÖN (Rx+) (Rx-) Simrad, kapa och isolera dessa

23 Så kopplas CTRX Graphene och Graphene+ till Simrad NSS 7 & 8 Baksidan av Simrad NSS 7&8 Kontakter för VIDEO IN anslutning VIDEO IN GRÖN (Rx+) (Rx-) Simrad, kapa och isolera dessa

24 Så kopplas CTRX Graphene och Graphene+ till Northstar Explorer 557, 567, 657 Baksida Explorer xxx Specialkabel från Northstar art#: AA NAVICO,CABLE,GPS/FUEL/NMEA-AIS (Rx-A) (Rx-B) Den kabeln som har två lösa ledare utan kontakter Northstar, kapa och isolera dessa
