CTRX Carbon och Carbon+ Kopplingsanvisningar för (100813) Rev. 1.1
|
|
- Sandra Olofsson
- för 8 år sedan
- Visningar:
Transkript

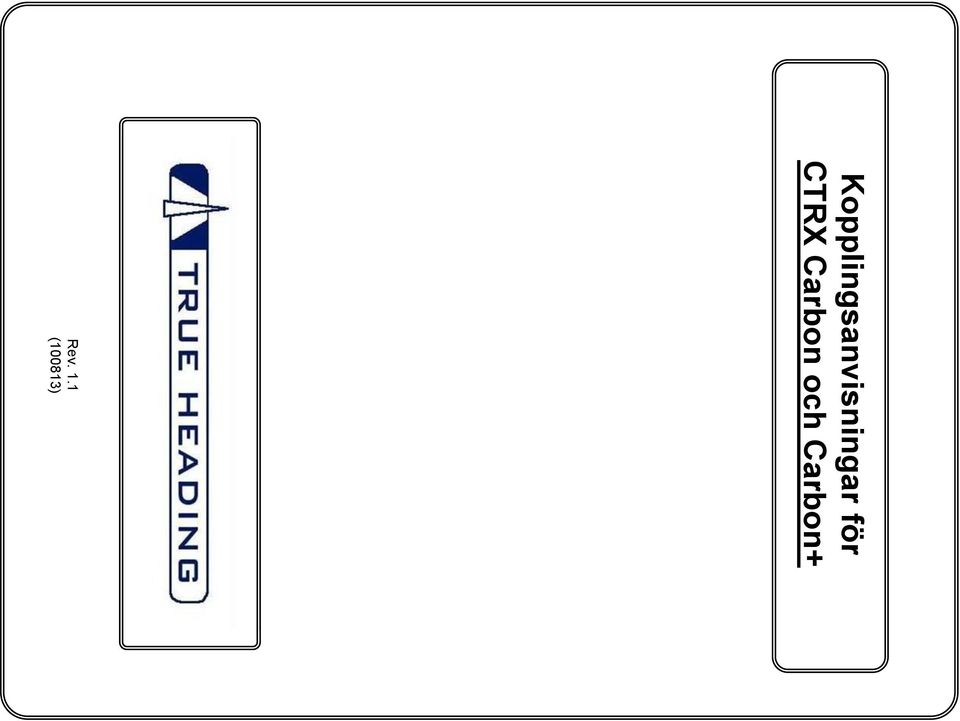

1 Kopplingsanvisningar för CTRX Carbon och Carbon+ Rev. 1.1 (100813)

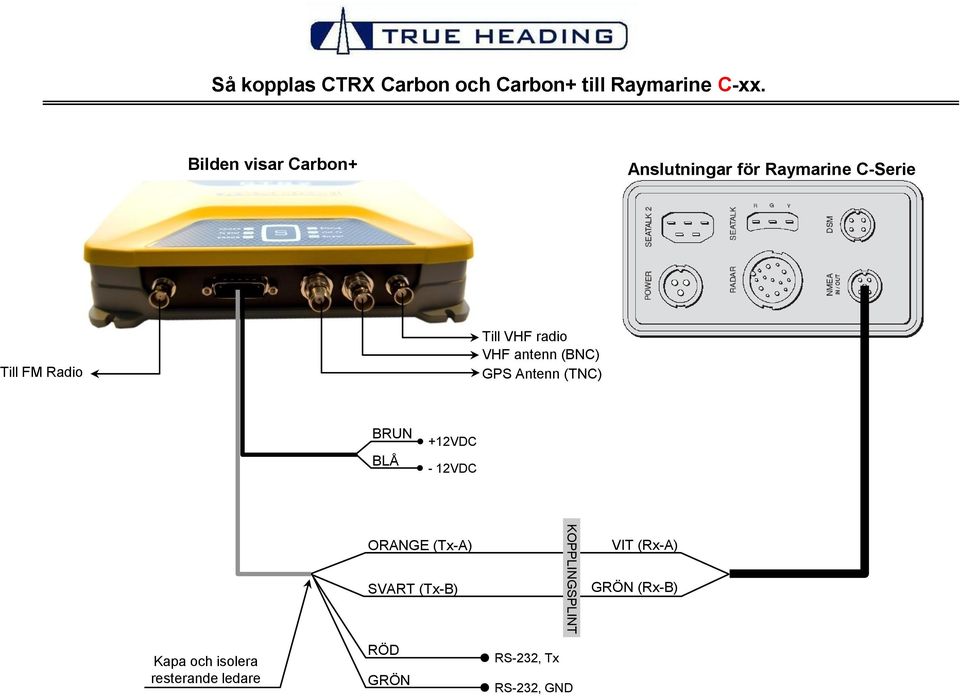

2 Så kopplas CTRX Carbon och Carbon+ till Raymarine C-xx. Anslutningar för Raymarine C-Serie VIT (Rx-A) GRÖN (Rx-B) Till PC
3 Så kopplas CTRX Carbon och Carbon+ till Raymarine C-xx. Anslutningar för Raymarine C-Serie VIT (Rx-A) GRÖN (Rx-B) RÖD GRÖN RS-232, Tx RS-232, GND

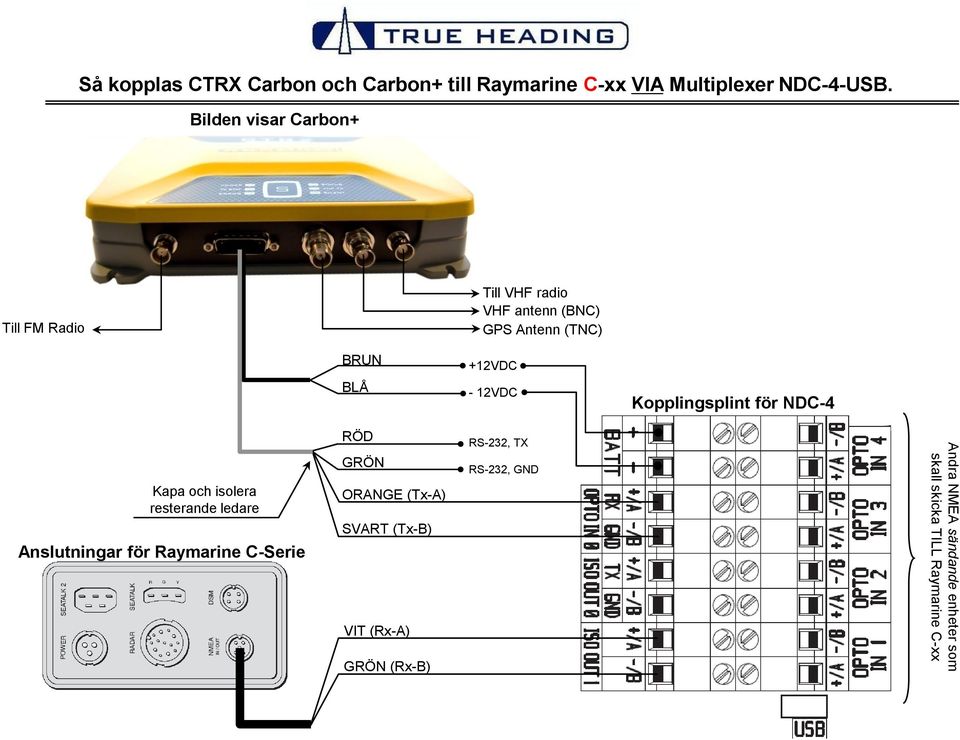

4 Så kopplas CTRX Carbon och Carbon+ till Raymarine C-xx VIA Multiplexer NDC-4-USB. Kopplingsplint för NDC-4 Anslutningar för Raymarine C-Serie VIT (Rx-A) GRÖN (Rx-B) Andra NMEA sändande enheter som skall skicka TILL Raymarine C-xx
5 Så kopplas CTRX Carbon och Carbon+ till Raymarine C-xx VIA Multiplexer NDC-4-USB. Kopplingsplint för NDC-4 Anslutningar för Raymarine C-Serie RÖD GRÖN VIT (Rx-A) GRÖN (Rx-B) RS-232, TX RS-232, GND Andra NMEA sändande enheter som skall skicka TILL Raymarine C-xx

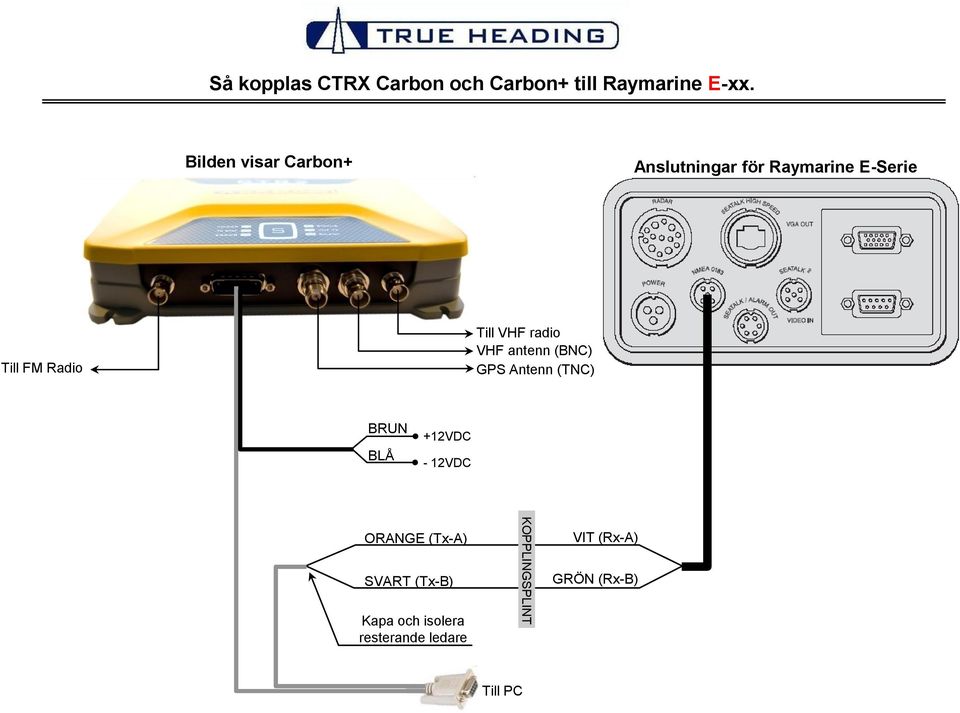

6 Så kopplas CTRX Carbon och Carbon+ till Raymarine E-xx. Anslutningar för Raymarine E-Serie VIT (Rx-A) GRÖN (Rx-B) Till PC
7 Så kopplas CTRX Carbon och Carbon+ till Raymarine E-xx. Anslutningar för Raymarine E-Serie RÖD GRÖN RS-232, Tx RS-232, GND VIT (Rx-A) GRÖN (Rx-B)

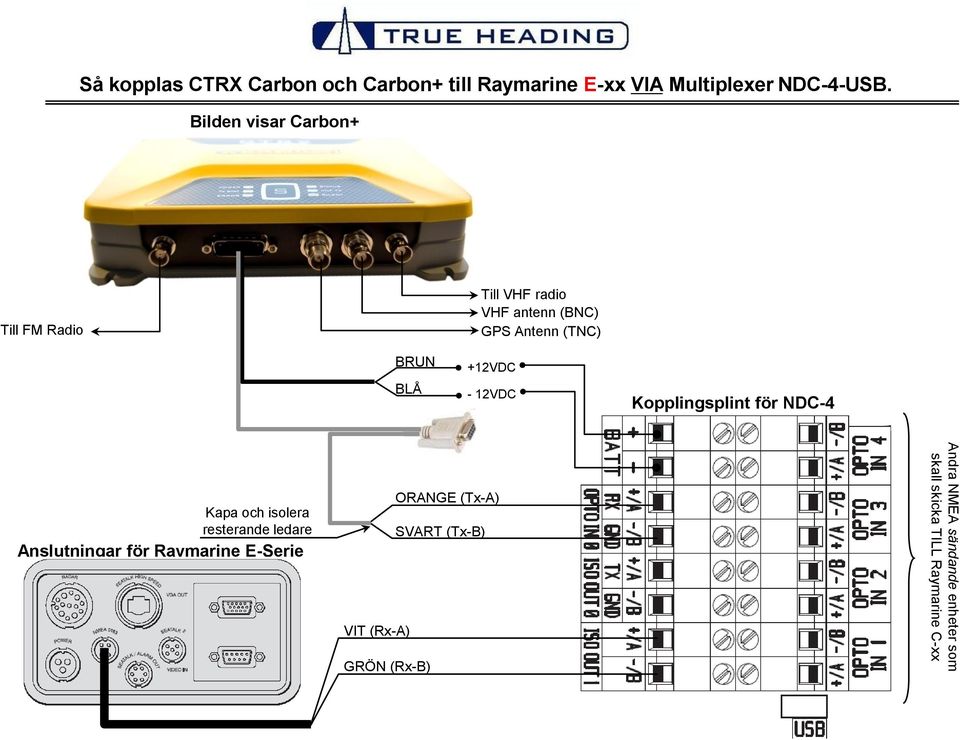

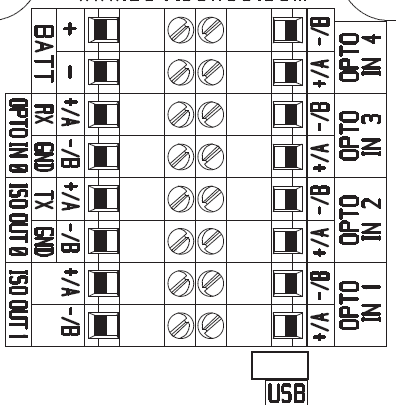

8 Så kopplas CTRX Carbon och Carbon+ till Raymarine E-xx VIA Multiplexer NDC-4-USB. Kopplingsplint för NDC-4 Anslutningar för Raymarine E-Serie VIT (Rx-A) GRÖN (Rx-B) Andra NMEA sändande enheter som skall skicka TILL Raymarine C-xx
9 Så kopplas CTRX Carbon och Carbon+ till Raymarine E-xx VIA Multiplexer NDC-4-USB. Kopplingsplint för NDC-4 Anslutningar för Raymarine E-Serie RÖD GRÖN VIT (Rx-A) GRÖN (Rx-B) RS-232, TX RS-232, GND Andra NMEA sändande enheter som skall skicka TILL Raymarine C-xx

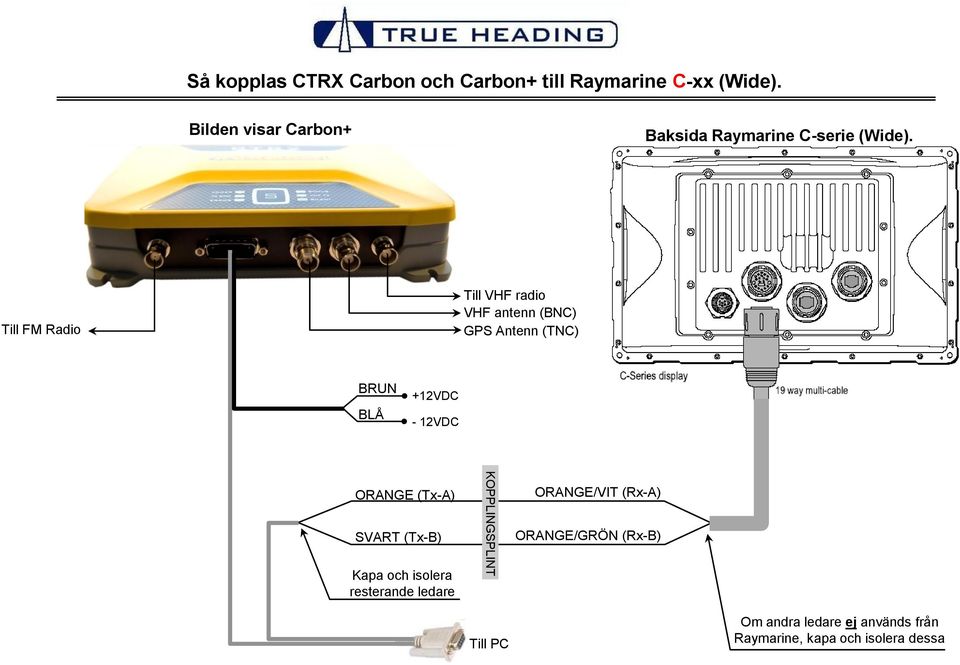

10 Så kopplas CTRX Carbon och Carbon+ till Raymarine C-xx (Wide). Baksida Raymarine C-serie (Wide). ORANGE/VIT (Rx-A) ORANGE/GRÖN (Rx-B) Till PC Raymarine, kapa och isolera dessa
11 Så kopplas CTRX Carbon och Carbon+ till Raymarine C-xx (Wide). Baksida Raymarine C-serie (Wide). ORANGE/VIT (Rx-A) ORANGE/GRÖN (Rx-B) RÖD GRÖN RS-232, Tx RS-232, GND Raymarine, kapa och isolera dessa
12 Så kopplas CTRX Carbon och Carbon+ till Raymarine E-xx (Wide). Baksida Raymarine E-serie (Wide). ORANGE/VIT (Rx-A) ORANGE/GRÖN (Rx-B) Till PC Raymarine, kapa och isolera dessa
13 Så kopplas CTRX Carbon och Carbon+ till Raymarine E-xx (Wide). Baksida Raymarine E-serie (Wide). ORANGE/VIT (Rx-A) ORANGE/GRÖN (Rx-B) RÖD GRÖN RS-232, Tx RS-232, GND Raymarine, kapa och isolera dessa

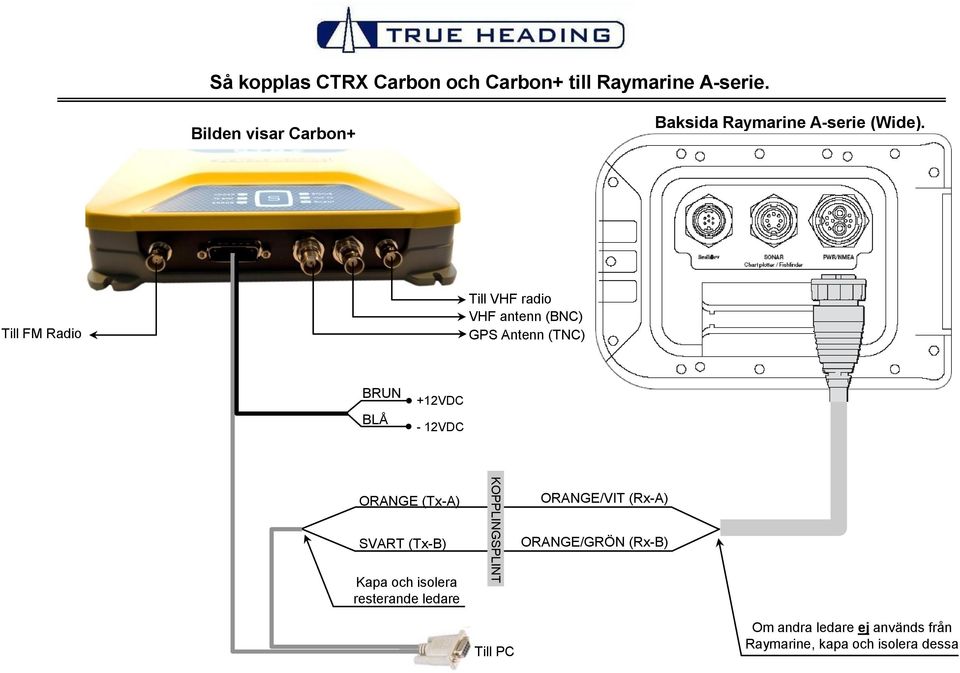

14 Så kopplas CTRX Carbon och Carbon+ till Raymarine A-serie. Baksida Raymarine A-serie (Wide). ORANGE/VIT (Rx-A) ORANGE/GRÖN (Rx-B) Till PC Raymarine, kapa och isolera dessa
15 Så kopplas CTRX Carbon och Carbon+ till Raymarine A-serie. Baksida Raymarine A-serie (Wide). ORANGE/VIT (Rx-A) ORANGE/GRÖN (Rx-B) RÖD GRÖN RS-232, Tx RS-232, GND Raymarine, kapa och isolera dessa

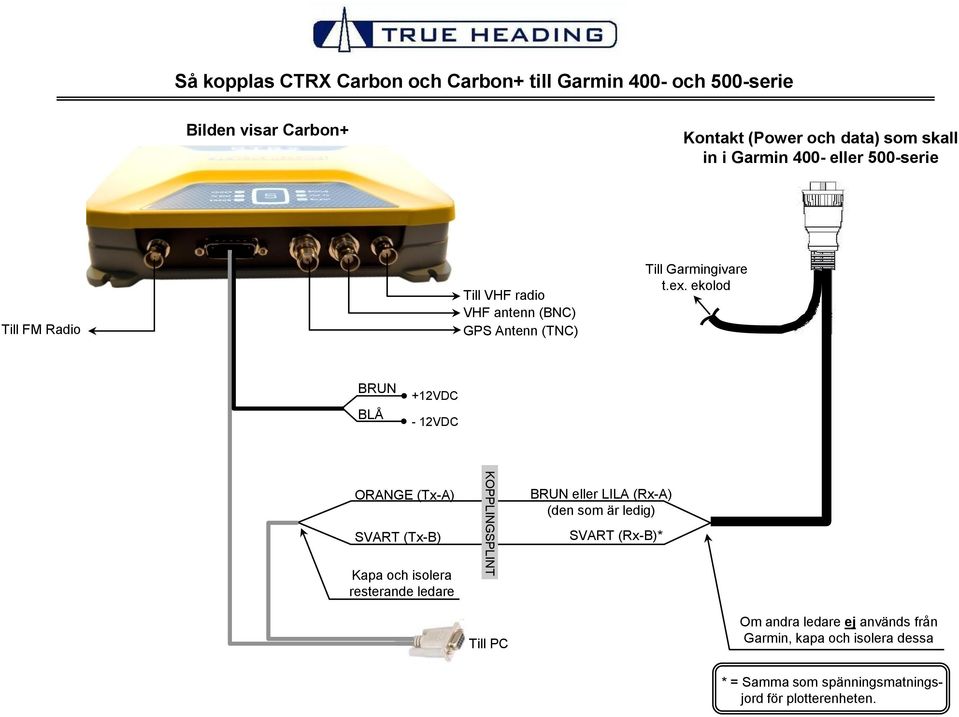

16 Så kopplas CTRX Carbon och Carbon+ till Garmin 400- och 500-serie Kontakt (Power och data) som skall in i Garmin 400- eller 500-serie Till Garmingivare t.ex. ekolod eller LILA (Rx-A) (den som är ledig) SVART (Rx-B)* Till PC Garmin, kapa och isolera dessa * = Samma som spänningsmatningsjord för plotterenheten.
17 Så kopplas CTRX Carbon och Carbon+ till Garmin 400- och 500-serie Kontakt (Power och data) som skall in i Garmin 400- eller 500-serie Till Garmingivare t.ex. ekolod eller LILA (Rx-A) (den som är ledig) SVART (Rx-B)* RÖD GRÖN RS-232, Tx RS-232, GND Garmin, kapa och isolera dessa * = Samma som spänningsmatningsjord för plotterenheten.

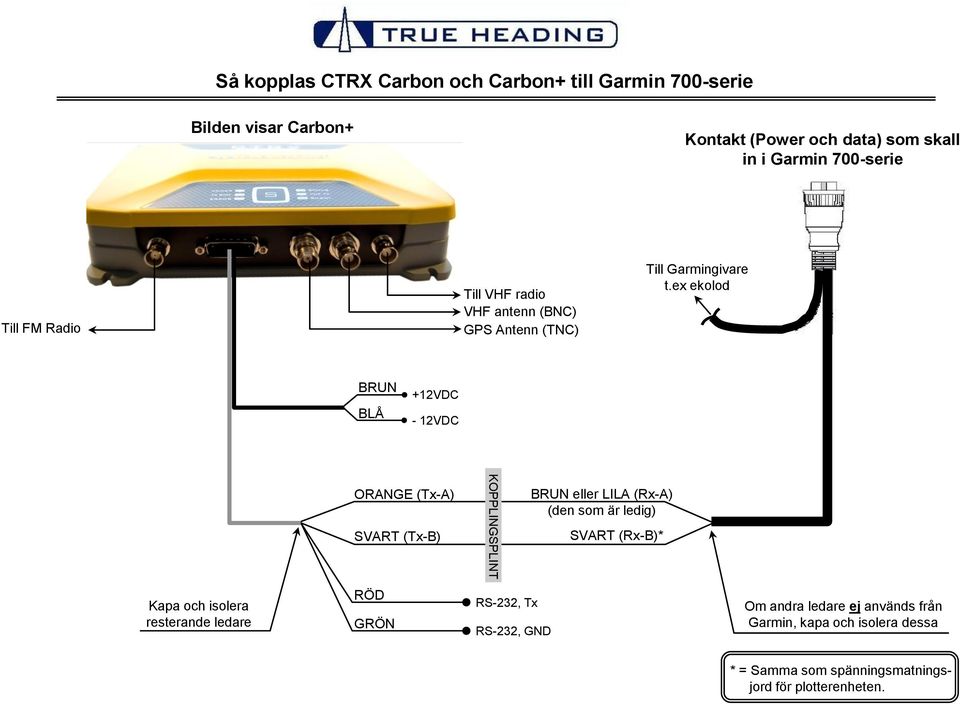

18 Så kopplas CTRX Carbon och Carbon+ till Garmin 700-serie Kontakt (Power och data) som skall in i Garmin 700-serie Till Garmingivare t.ex. ekolod eller LILA (Rx-A) (den som är ledig) SVART (Rx-B)* Till PC Garmin, kapa och isolera dessa * = Samma som spänningsmatningsjord för plotterenheten.
19 Så kopplas CTRX Carbon och Carbon+ till Garmin 700-serie Kontakt (Power och data) som skall in i Garmin 700-serie Till Garmingivare t.ex ekolod eller LILA (Rx-A) (den som är ledig) SVART (Rx-B)* RÖD GRÖN RS-232, Tx RS-232, GND Garmin, kapa och isolera dessa * = Samma som spänningsmatningsjord för plotterenheten.

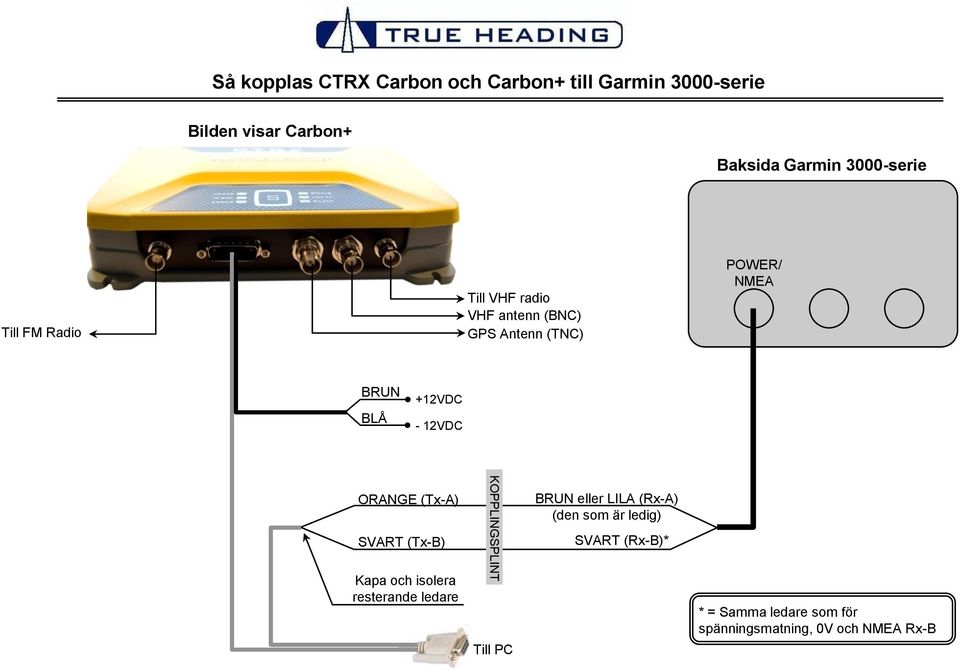

20 Så kopplas CTRX Carbon och Carbon+ till Garmin 3000-serie Baksida Garmin 3000-serie POWER/ NMEA Till PC eller LILA (Rx-A) (den som är ledig) SVART (Rx-B)* * = Samma ledare som för spänningsmatning, 0V och NMEA Rx-B
21 Så kopplas CTRX Carbon och Carbon+ till Garmin 3000-serie Baksida Garmin 3000-serie POWER/ NMEA eller LILA (Rx-A) (den som är ledig) SVART (Rx-B)* RÖD GRÖN RS-232, Tx RS-232, GND * = Samma ledare som för spänningsmatning, 0V och NMEA Rx-B
22 Så kopplas CTRX Carbon och Carbon+ till Garmin och 5000-serie VIT (Rx-A) ORANGE/VIT (Rx-B) Till PC Garmin, kapa och isolera dessa
23 Så kopplas CTRX Carbon och Carbon+ till Garmin och 5000-serie Baksida Raymarine C-serie (Wide). VIT (Rx-A) ORANGE/VIT (Rx-B) RÖD GRÖN RS-232, Tx RS-232, GND Garmin, kapa och isolera dessa
24 Så kopplas CTRX Carbon och Carbon+ till Garmin och 7000-serie Baksida Garmin 6008/6208/6012/6212/7012/7212 NMEA 2k POWER NETWORK NETWORK NETWORK NMEA VIDEO Till PC VIT (Rx-A) ORANGE/VIT (Rx-B) Garmin, kapa och isolera dessa
25 Så kopplas CTRX Carbon och Carbon+ till Garmin och 7000-serie Baksida Garmin 6008/6208/6012/6212/7012/7212 NMEA 2k POWER NETWORK NETWORK NETWORK NMEA VIDEO VIT (Rx-A) ORANGE/VIT (Rx-B) RÖD GRÖN RS-232, Tx RS-232, GND Garmin, kapa och isolera dessa
26 Så kopplas CTRX Carbon och Carbon+ till Garmin 7000-serie NMEA 2k Baksida Garmin 7015/7215 VIDEO 1 POWER NETWORK NETWORK NETWORK NMEA VIDEO 2 Till PC VIT (Rx-A) ORANGE/VIT (Rx-B) Garmin, kapa och isolera dessa
27 Så kopplas CTRX Carbon och Carbon+ till Garmin 7000-serie NMEA 2k Baksida Garmin 7015/7215 VIDEO 1 POWER NETWORK NETWORK NETWORK NMEA VIDEO 2 VIT (Rx-A) ORANGE/VIT (Rx-B) RÖD GRÖN RS-232, Tx RS-232, GND Garmin, kapa och isolera dessa
28 Så kopplas CTRX Carbon och Carbon+ till Furuno MFD 8, 12 och Black Box BAKSIDA MFD 8/12/Black Box * (Rx-A) /VIT** (Rx-B) FRUDD Furuno, kapa och isolera dessa Till PC NOTERA! * = Istället för kan ledare användas. ** = Istället för /VIT kan /VIT ledare användas
29 Så kopplas CTRX Carbon och Carbon+ till Furuno MFD 8, 12 och Black Box BAKSIDA MFD 8/12/Black Box * (Rx-A) /VIT** (Rx-B) FRUDD RÖD GRÖN RS-232, Tx RS-232, GND Furuno, kapa och isolera dessa NOTERA! * = Istället för Brun kan ledare användas. ** = Istället för /VIT kan /VIT ledare användas
30 Så kopplas CTRX Carbon och Carbon+ till Lowrance HDS 5x,7,8 och 10 Baksida HDS 5x, 7, 8 eller 10 Denna anslutning finns endast på versioner av HDS som har ekolodsfunktion POWER/DATA ORANGE (Tx+) SVART (Tx-) ORANGE (Rx+) GRÖN (Rx-) Power etc. Lowrance, kapa och isolera dessa Till PC
31 Så kopplas CTRX Carbon och Carbon+ till Lowrance HDS 5x,7,8 och 10 Baksida HDS 5x, 7, 8 eller 10 Denna anslutning finns endast på versioner av HDS som har ekolodsfunktion POWER/DATA RÖD GRÖN RS-232, Tx RS-232, GND ORANGE (Rx+) GRÖN (Rx-) Power etc. Lowrance, kapa och isolera dessa
32 Så kopplas CTRX Carbon och Carbon+ till Simrad NSE 8 & 12 Baksida NSE 8 eller 12 Kontakter för VIDEO IN anslutning VIDEO IN ORANGE (Tx+) SVART (Tx-) ORANGE (Rx+) GRÖN (Rx-) Till PC Simrad, kapa och isolera dessa
33 Så kopplas CTRX Carbon och Carbon+ till Simrad NSE 8 & 12 Baksida NSE 8 eller 12 Kontakter för VIDEO IN anslutning VIDEO IN ORANGE (Tx+) SVART (Tx-) ORANGE (Rx+) GRÖN (Rx-) RÖD GRÖN RS-232, Tx RS-232, GND Simrad, kapa och isolera dessa
