Ansökan om nybyggnadskarta samt anmälan för sophämtning och servisanslutning VA

Transkript

1 Ansökan om nybyggnadskarta samt anmälan för sophämtning och servisanslutning VA Töreboda Mariestad Gullspång För fastigheten: Belägenhetsadress: Personuppgifter (Fastighetsägare): Personnummer: Namn: Adress: Postnummer: Postadress: Telefon: Mobil: E-post: Fakturamottagare (Om annan än fastighetsägare): Namn: Adress: Postnummer: Postadress: Ansökan av nybyggnadskarta gällande: Nybyggnad Tillbyggnad Villa Garage eller uthus Annat Anmälan kommunal sophämtning Mariestad och Gullspång from: År: Vecka: 190 liters kärl med 14-dagarstömning Om annat önskemål kontakta kundtjänst Anmälan servisanslutning kommunalt vatten och avlopp (VA): Vatten Spillvatten Dagvatten Byggvatten Bostad Affär / Kontor Industri / Hantverk Nyanläggning Komplettering Förändring Rivning Annat Tomtyta (m²): Utökad tomtyta (m²): Antal lägenheter: Lokalyta (m²): Önskad tidpunkt för upprättande av VA- servis: År: Vecka: Fastighetsägaren förbinder sig att följa kommunens allmänna bestämmelser (ABVA) för brukande av VA-anläggningen Personuppgifter kommer att registreras i ett databaserat register hos Mariestads kommun. Vi kommer att hantera dina personuppgifter i enlighet med personuppgiftslagen, PuL (1998:204) Datum: Namnunderskrift: Kommunens anteckningar: Återsändes till: Datum leverans av nybyggnadskarta: - - Tekniska nämnden Datum utkört sopkärl: - - Tekniska förvaltningen Datum upprättande av servisanslutning: MARIESTAD Datum uppsättning av vattenmätare: (vx) Mätarnummer: Mätarställning: E-post:

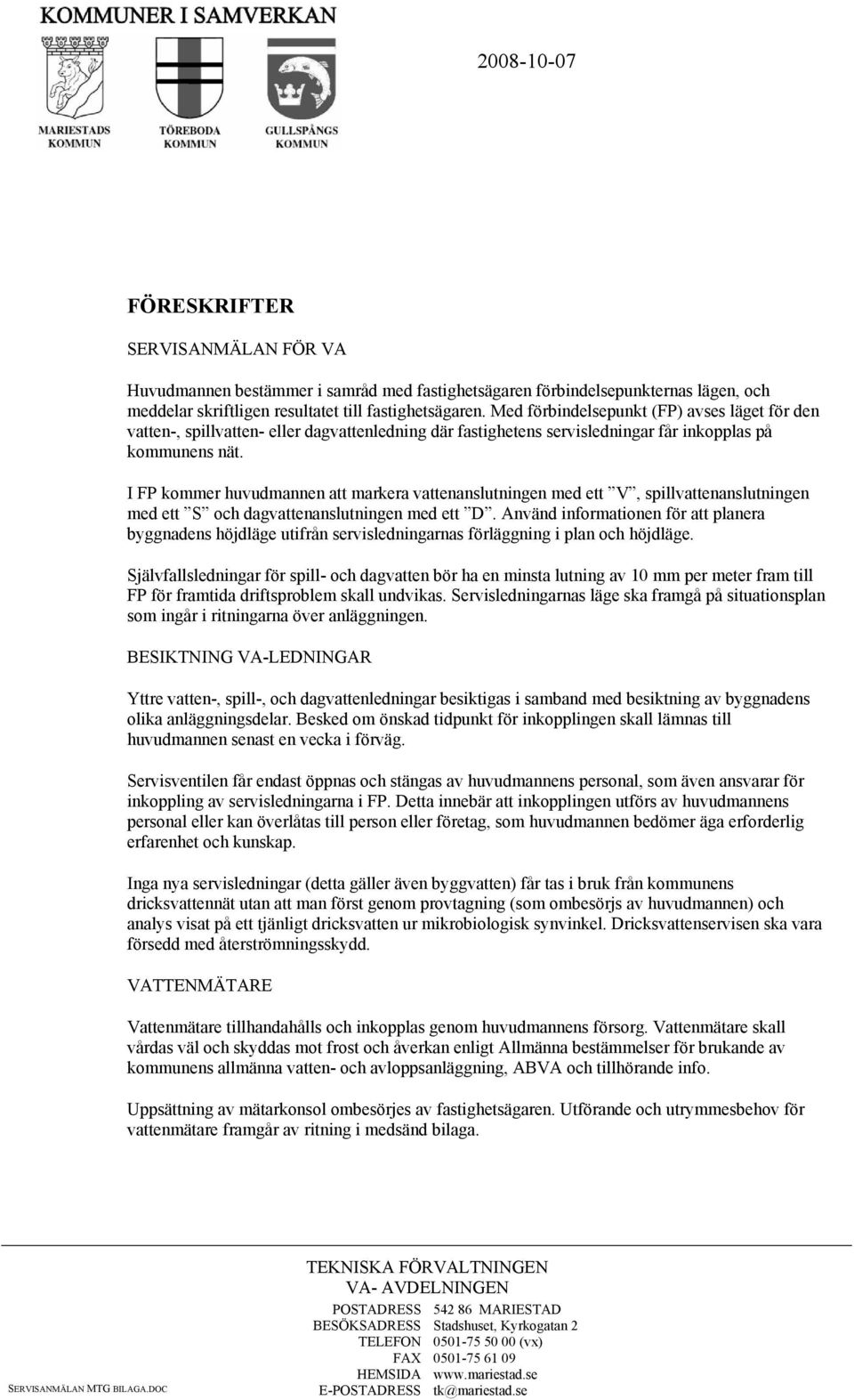

2 FÖRESKRIFTER SERVISANMÄLAN FÖR VA Huvudmannen bestämmer i samråd med fastighetsägaren förbindelsepunkternas lägen, och meddelar skriftligen resultatet till fastighetsägaren. Med förbindelsepunkt (FP) avses läget för den vatten-, spillvatten- eller dagvattenledning där fastighetens servisledningar får inkopplas på kommunens nät. I FP kommer huvudmannen att markera vattenanslutningen med ett V, spillvattenanslutningen med ett S och dagvattenanslutningen med ett D. Använd informationen för att planera byggnadens höjdläge utifrån servisledningarnas förläggning i plan och höjdläge. Självfallsledningar för spill- och dagvatten bör ha en minsta lutning av 10 mm per meter fram till FP för framtida driftsproblem skall undvikas. Servisledningarnas läge ska framgå på situationsplan som ingår i ritningarna över anläggningen. BESIKTNING VA-LEDNINGAR Yttre vatten-, spill-, och dagvattenledningar besiktigas i samband med besiktning av byggnadens olika anläggningsdelar. Besked om önskad tidpunkt för inkopplingen skall lämnas till huvudmannen senast en vecka i förväg. Servisventilen får endast öppnas och stängas av huvudmannens personal, som även ansvarar för inkoppling av servisledningarna i FP. Detta innebär att inkopplingen utförs av huvudmannens personal eller kan överlåtas till person eller företag, som huvudmannen bedömer äga erforderlig erfarenhet och kunskap. Inga nya servisledningar (detta gäller även byggvatten) får tas i bruk från kommunens dricksvattennät utan att man först genom provtagning (som ombesörjs av huvudmannen) och analys visat på ett tjänligt dricksvatten ur mikrobiologisk synvinkel. Dricksvattenservisen ska vara försedd med återströmningsskydd. VATTENMÄTARE Vattenmätare tillhandahålls och inkopplas genom huvudmannens försorg. Vattenmätare skall vårdas väl och skyddas mot frost och åverkan enligt Allmänna bestämmelser för brukande av kommunens allmänna vatten- och avloppsanläggning, ABVA och tillhörande info. Uppsättning av mätarkonsol ombesörjes av fastighetsägaren. Utförande och utrymmesbehov för vattenmätare framgår av ritning i medsänd bilaga. TEKNISKA FÖRVALTNINGEN VA- AVDELNINGEN POSTADRESS MARIESTAD BESÖKSADRESS Stadshuset, Kyrkogatan 2 TELEFON (vx) FAX HEMSIDA SERVISANMÄLAN MTG BILAGA.DOC E-POSTADRESS

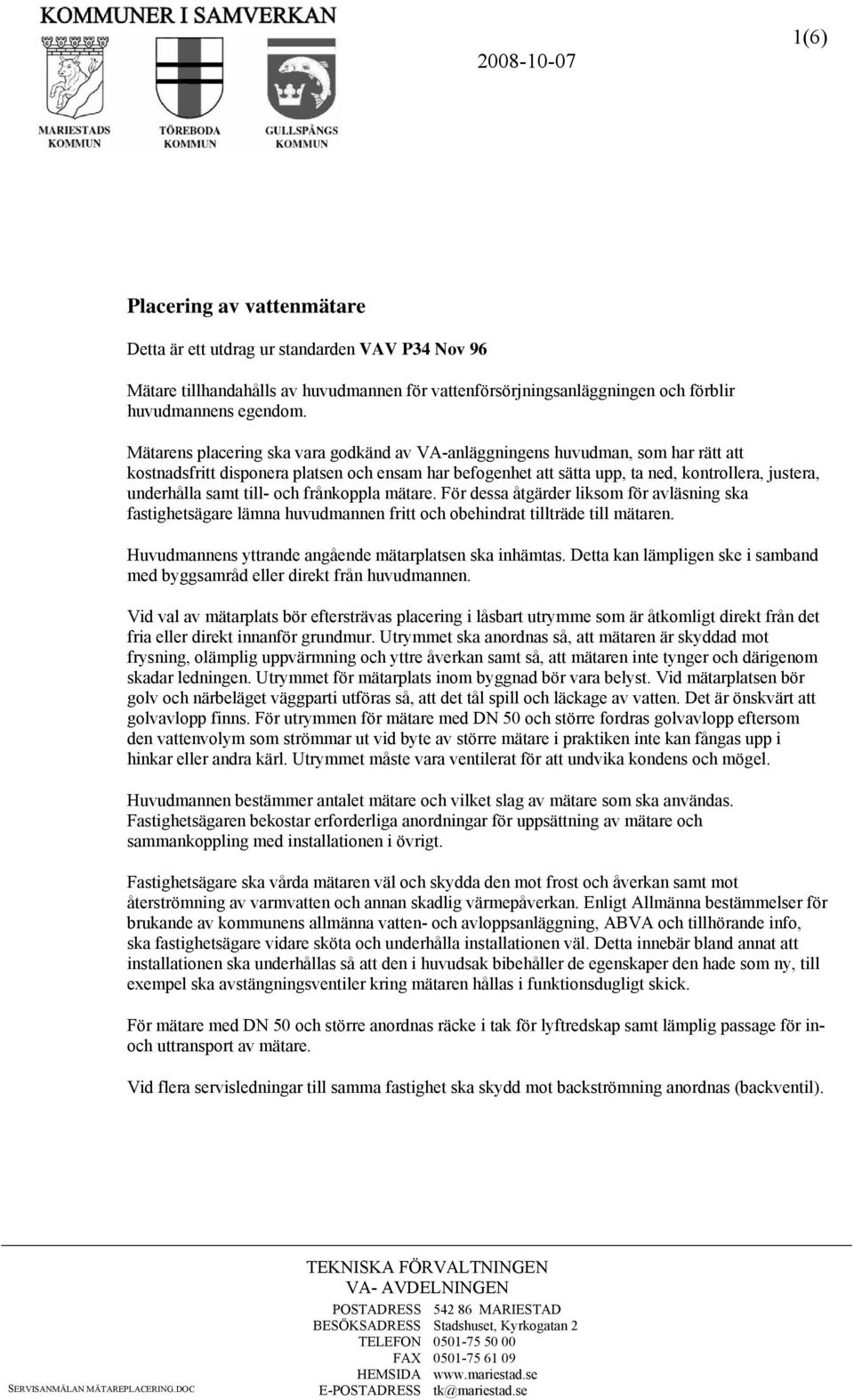

3 (6) Placering av vattenmätare Detta är ett utdrag ur standarden VAV P34 Nov 96 Mätare tillhandahålls av huvudmannen för vattenförsörjningsanläggningen och förblir huvudmannens egendom. Mätarens placering ska vara godkänd av VA-anläggningens huvudman, som har rätt att kostnadsfritt disponera platsen och ensam har befogenhet att sätta upp, ta ned, kontrollera, justera, underhålla samt till- och frånkoppla mätare. För dessa åtgärder liksom för avläsning ska fastighetsägare lämna huvudmannen fritt och obehindrat tillträde till mätaren. Huvudmannens yttrande angående mätarplatsen ska inhämtas. Detta kan lämpligen ske i samband med byggsamråd eller direkt från huvudmannen. Vid val av mätarplats bör eftersträvas placering i låsbart utrymme som är åtkomligt direkt från det fria eller direkt innanför grundmur. Utrymmet ska anordnas så, att mätaren är skyddad mot frysning, olämplig uppvärmning och yttre åverkan samt så, att mätaren inte tynger och därigenom skadar ledningen. Utrymmet för mätarplats inom byggnad bör vara belyst. Vid mätarplatsen bör golv och närbeläget väggparti utföras så, att det tål spill och läckage av vatten. Det är önskvärt att golvavlopp finns. För utrymmen för mätare med DN 50 och större fordras golvavlopp eftersom den vattenvolym som strömmar ut vid byte av större mätare i praktiken inte kan fångas upp i hinkar eller andra kärl. Utrymmet måste vara ventilerat för att undvika kondens och mögel. Huvudmannen bestämmer antalet mätare och vilket slag av mätare som ska användas. Fastighetsägaren bekostar erforderliga anordningar för uppsättning av mätare och sammankoppling med installationen i övrigt. Fastighetsägare ska vårda mätaren väl och skydda den mot frost och åverkan samt mot återströmning av varmvatten och annan skadlig värmepåverkan. Enligt Allmänna bestämmelser för brukande av kommunens allmänna vatten- och avloppsanläggning, ABVA och tillhörande info, ska fastighetsägare vidare sköta och underhålla installationen väl. Detta innebär bland annat att installationen ska underhållas så att den i huvudsak bibehåller de egenskaper den hade som ny, till exempel ska avstängningsventiler kring mätaren hållas i funktionsdugligt skick. För mätare med DN 50 och större anordnas räcke i tak för lyftredskap samt lämplig passage för inoch uttransport av mätare. Vid flera servisledningar till samma fastighet ska skydd mot backströmning anordnas (backventil). TEKNISKA FÖRVALTNINGEN VA- AVDELNINGEN POSTADRESS MARIESTAD BESÖKSADRESS Stadshuset, Kyrkogatan 2 TELEFON FAX HEMSIDA SERVISANMÄLAN MÄTAREPLACERING.DOC E-POSTADRESS

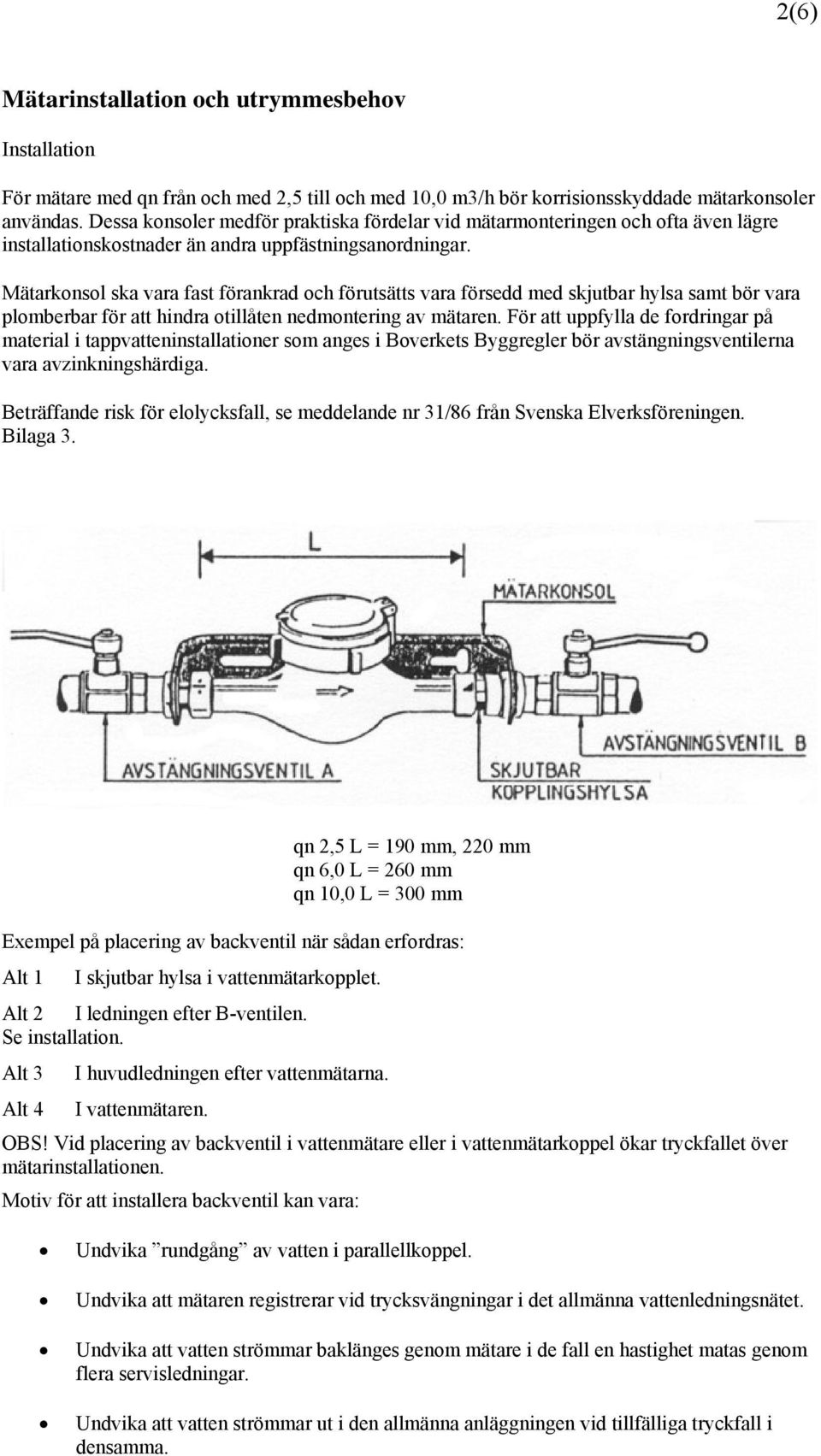

4 2(6) Mätarinstallation och utrymmesbehov Installation För mätare med qn från och med 2,5 till och med 10,0 m3/h bör korrisionsskyddade mätarkonsoler användas. Dessa konsoler medför praktiska fördelar vid mätarmonteringen och ofta även lägre installationskostnader än andra uppfästningsanordningar. Mätarkonsol ska vara fast förankrad och förutsätts vara försedd med skjutbar hylsa samt bör vara plomberbar för att hindra otillåten nedmontering av mätaren. För att uppfylla de fordringar på material i tappvatteninstallationer som anges i Boverkets Byggregler bör avstängningsventilerna vara avzinkningshärdiga. Beträffande risk för elolycksfall, se meddelande nr 31/86 från Svenska Elverksföreningen. Bilaga 3. qn 2,5 L = 190 mm, 220 mm qn 6,0 L = 260 mm qn 10,0 L = 300 mm Exempel på placering av backventil när sådan erfordras: Alt 1 I skjutbar hylsa i vattenmätarkopplet. Alt 2 I ledningen efter B-ventilen. Se installation. Alt 3 I huvudledningen efter vattenmätarna. Alt 4 I vattenmätaren. OBS! Vid placering av backventil i vattenmätare eller i vattenmätarkoppel ökar tryckfallet över mätarinstallationen. Motiv för att installera backventil kan vara: Undvika rundgång av vatten i parallellkoppel. Undvika att mätaren registrerar vid trycksvängningar i det allmänna vattenledningsnätet. Undvika att vatten strömmar baklänges genom mätare i de fall en hastighet matas genom flera servisledningar. Undvika att vatten strömmar ut i den allmänna anläggningen vid tillfälliga tryckfall i densamma.

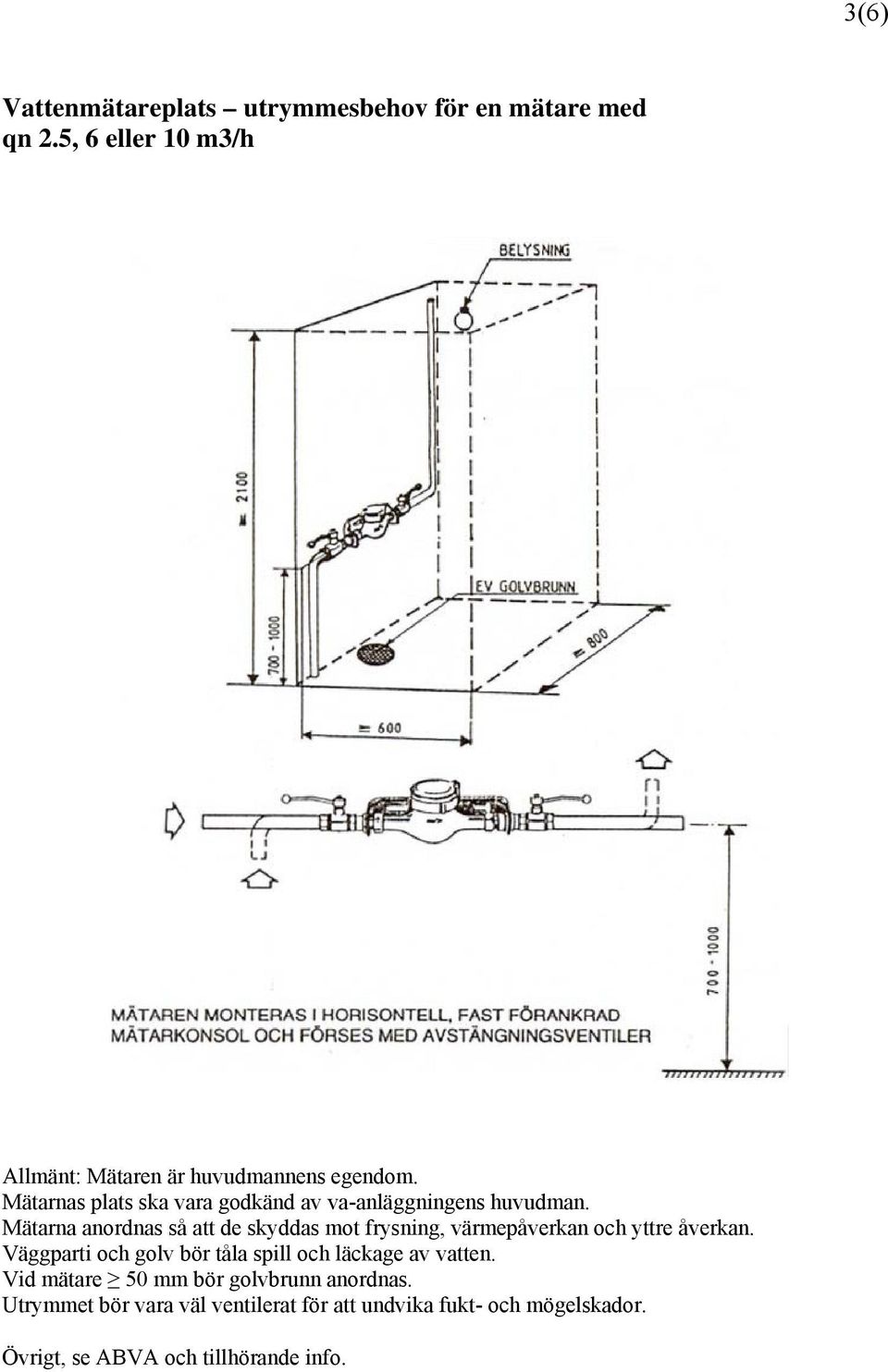

5 3(6) Vattenmätareplats utrymmesbehov för en mätare med qn 2.5, 6 eller 10 m3/h Allmänt: Mätaren är huvudmannens egendom. Mätarnas plats ska vara godkänd av va-anläggningens huvudman. Mätarna anordnas så att de skyddas mot frysning, värmepåverkan och yttre åverkan. Väggparti och golv bör tåla spill och läckage av vatten. Vid mätare 50 mm bör golvbrunn anordnas. Utrymmet bör vara väl ventilerat för att undvika fukt- och mögelskador. Övrigt, se ABVA och tillhörande info.

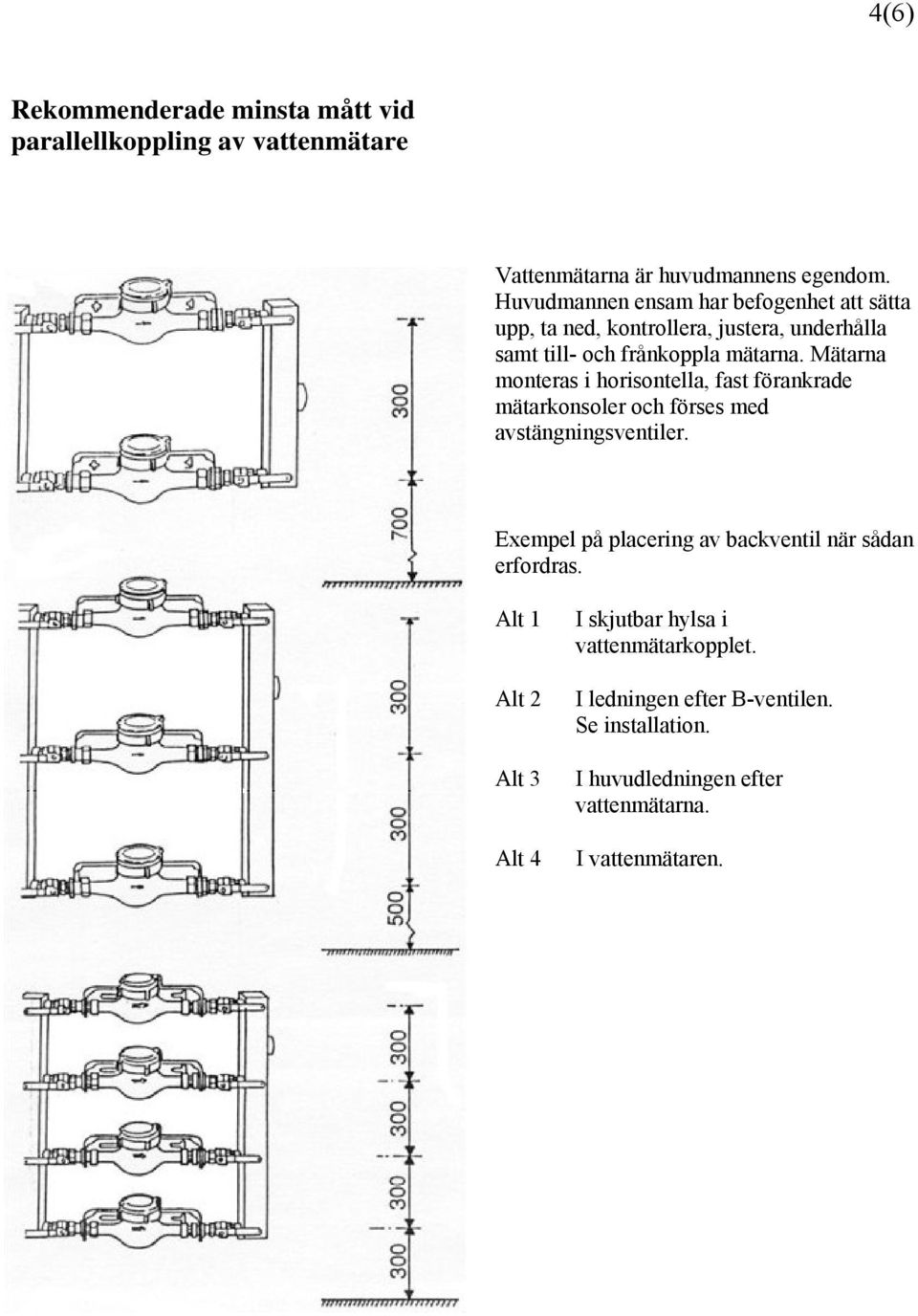

6 4(6) Rekommenderade minsta mått vid parallellkoppling av vattenmätare Vattenmätarna är huvudmannens egendom. Huvudmannen ensam har befogenhet att sätta upp, ta ned, kontrollera, justera, underhålla samt till- och frånkoppla mätarna. Mätarna monteras i horisontella, fast förankrade mätarkonsoler och förses med avstängningsventiler. Exempel på placering av backventil när sådan erfordras. Alt 1 Alt 2 Alt 3 Alt 4 I skjutbar hylsa i vattenmätarkopplet. I ledningen efter B-ventilen. Se installation. I huvudledningen efter vattenmätarna. I vattenmätaren.

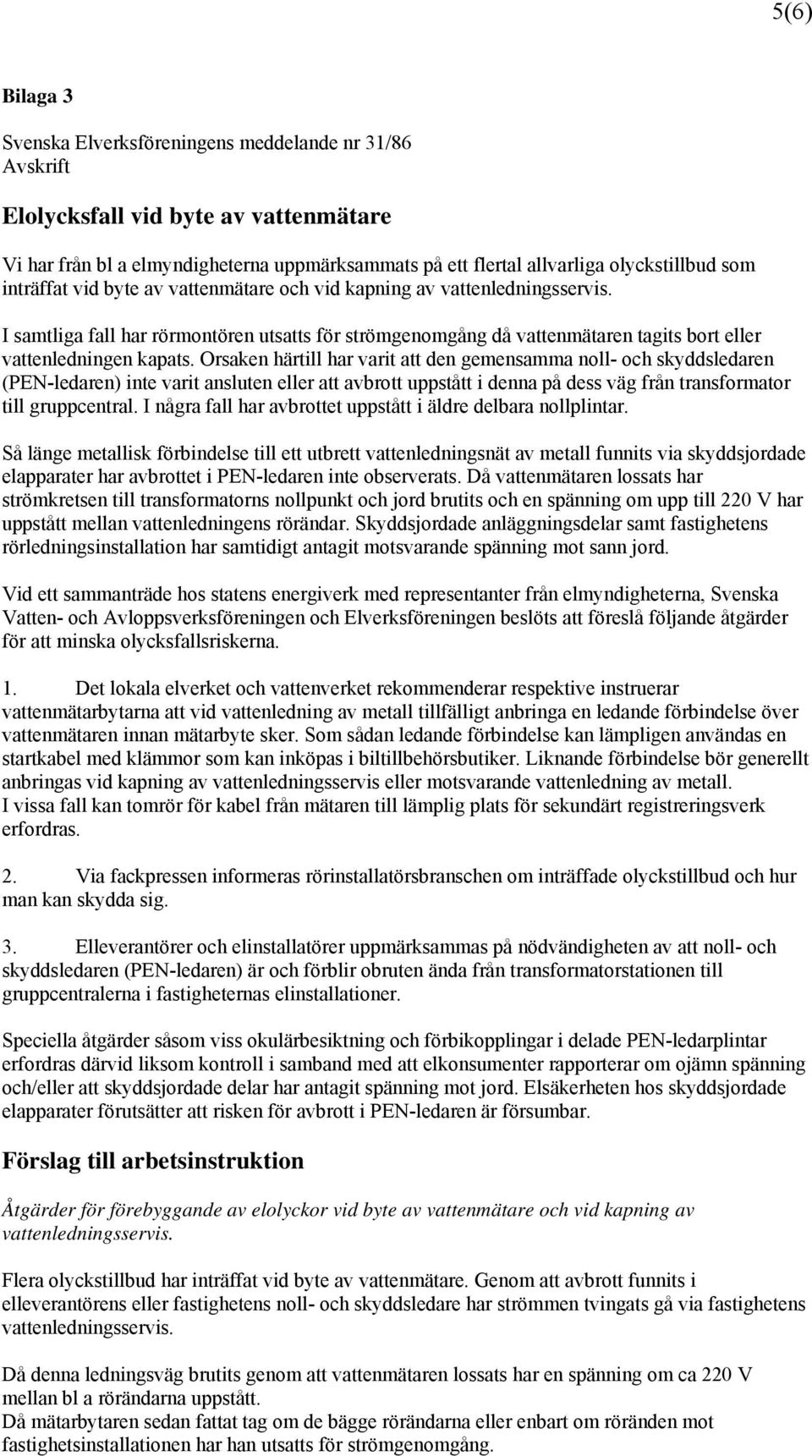

7 5(6) Bilaga 3 Svenska Elverksföreningens meddelande nr 31/86 Avskrift Elolycksfall vid byte av vattenmätare Vi har från bl a elmyndigheterna uppmärksammats på ett flertal allvarliga olyckstillbud som inträffat vid byte av vattenmätare och vid kapning av vattenledningsservis. I samtliga fall har rörmontören utsatts för strömgenomgång då vattenmätaren tagits bort eller vattenledningen kapats. Orsaken härtill har varit att den gemensamma noll- och skyddsledaren (PEN-ledaren) inte varit ansluten eller att avbrott uppstått i denna på dess väg från transformator till gruppcentral. I några fall har avbrottet uppstått i äldre delbara nollplintar. Så länge metallisk förbindelse till ett utbrett vattenledningsnät av metall funnits via skyddsjordade elapparater har avbrottet i PEN-ledaren inte observerats. Då vattenmätaren lossats har strömkretsen till transformatorns nollpunkt och jord brutits och en spänning om upp till 220 V har uppstått mellan vattenledningens rörändar. Skyddsjordade anläggningsdelar samt fastighetens rörledningsinstallation har samtidigt antagit motsvarande spänning mot sann jord. Vid ett sammanträde hos statens energiverk med representanter från elmyndigheterna, Svenska Vatten- och Avloppsverksföreningen och Elverksföreningen beslöts att föreslå följande åtgärder för att minska olycksfallsriskerna. 1. Det lokala elverket och vattenverket rekommenderar respektive instruerar vattenmätarbytarna att vid vattenledning av metall tillfälligt anbringa en ledande förbindelse över vattenmätaren innan mätarbyte sker. Som sådan ledande förbindelse kan lämpligen användas en startkabel med klämmor som kan inköpas i biltillbehörsbutiker. Liknande förbindelse bör generellt anbringas vid kapning av vattenledningsservis eller motsvarande vattenledning av metall. I vissa fall kan tomrör för kabel från mätaren till lämplig plats för sekundärt registreringsverk erfordras. 2. Via fackpressen informeras rörinstallatörsbranschen om inträffade olyckstillbud och hur man kan skydda sig. 3. Elleverantörer och elinstallatörer uppmärksammas på nödvändigheten av att noll- och skyddsledaren (PEN-ledaren) är och förblir obruten ända från transformatorstationen till gruppcentralerna i fastigheternas elinstallationer. Speciella åtgärder såsom viss okulärbesiktning och förbikopplingar i delade PEN-ledarplintar erfordras därvid liksom kontroll i samband med att elkonsumenter rapporterar om ojämn spänning och/eller att skyddsjordade delar har antagit spänning mot jord. Elsäkerheten hos skyddsjordade elapparater förutsätter att risken för avbrott i PEN-ledaren är försumbar. Förslag till arbetsinstruktion Åtgärder för förebyggande av elolyckor vid byte av vattenmätare och vid kapning av vattenledningsservis. Flera olyckstillbud har inträffat vid byte av vattenmätare. Genom att avbrott funnits i elleverantörens eller fastighetens noll- och skyddsledare har strömmen tvingats gå via fastighetens vattenledningsservis. Då denna ledningsväg brutits genom att vattenmätaren lossats har en spänning om ca 220 V mellan bl a rörändarna uppstått. Då mätarbytaren sedan fattat tag om de bägge rörändarna eller enbart om röränden mot fastighetsinstallationen har han utsatts för strömgenomgång.

8 6(6) För att förebygga sådan risker skall i rörledning av metall en ledande förbindelse alltid anordnas mellan de bägge rörändarna innan vattenmätaren lossas. Förbindelsen tas bort först sedan ny mätare inmoterats i rörledningen. För nämnda förbindelse kan lämpligen en bilstartkabel med klämmor användas. Motsvarande förbindelse skall normalt även anordnas vid andra avbrott i fastighetens centrala vattenledningsinstallation såsom vid kapning av vattenledningsservis av metall. OBSERVERA. Det är av yttersta vikt att det varje gång noggrant kontrolleras att god metallisk kontakt erhålls mellan bilstartkabelns klämmor och rörledningarna på ömse sidor om vattenmätaren.

9 Krav på kontroll av hygien vid nyinstallation av servisledningar på Mariestads kommuns dricksvattennät Sedan januari 1998 har Mariestads kommunala dricksvattennät ersatt klorering med UV- ljus som desinfektionsmedel. UV- ljus har endast en momentan verkan vilket innebär att det inte finns någon desinfektion ute på ledningsnätet. Det innebär att extra stora krav och dokumenterad god hygien iakttages vid arbete på ledningsnätet inklusive servisledningarna. Mot bakgrund av ovanstående ställer huvudmannen (MTG kommunalteknik / VA- avdelningen) för dricksvattennätet följande krav: Inga nya servisledningar (detta gäller även byggvatten) får tas i bruk från kommunens dricksvattennät utan att man först genom provtagning (som ombesörjs av kommunen) och analys visat på ett tjänligt dricksvatten ur mikrobiologisk synvinkel. Servisventilen får endast öppnas och stängas av VA- avdelningens personal, som även ansvarar för inkoppling av servisledningarna i FP. Detta innebär att inkopplingen sker med hjälp av kommunens personal eller kan överlåtas till person eller företag, som VA- avdelningen bedömer ha erforderlig erfarenhet och kunskap. Dricksvattenservisen ska vara försett med återströmningsskydd. MTG kommunalteknik / VA- avdelningen Chris Rosén Arbetsledare Tel: TEKNISKA FÖRVALTNINGEN VA- AVDELNINGEN POSTADRESS MARIESTAD BESÖKSADRESS Förrådsgatan 8, MARIESTAD TELEFON (vx) FAX HEMSIDA SERVISANMÄLAN MTG INFO VATTEN.DOC E-POSTADRESS
