1 0-0-SE STRUCTURAL COMPARTMENTATION HVAC WIND SHIELD WET ROOM Promat MASTERSHIELD Vindskyddssystem CEMENT BOUND MATRIX ETHE TECHNOLOGY BEHIND BEST INSULATING PERFORMANC Brandklass K 0 A-s, d0 Låg vikt 7, kg per m² Vind- och vattentät Fungerar som tillfällig fasad i upp till 6 månader Lätt att bearbeta Miljövänligt BOARDS SEALANTS GLASS COATINGS INDUSTRY UNDERGROUND

2 Promat MASTERSHIELD Promat MASTERSHIELD är ett innovativt nytt vindskyddssystem från Promat. Systemet består av Promat MASTERSHIELD vindskyddsskiva, Promat MASTERSHIELD Tejp samt fästelement. Promat MASTERSHIELD systemets lågviktsskiva är enkelt säkert och lätt att bearbeta. Systemet är speciellt utformat för att möta de strängaste kraven för ett vind- och vattentätt vindskyddssystem. Promat MASTERSHIELD är ett noggrant testat och godkänt vindskyddssystem. Systemet har testats enligt dom senaste EN testmetoder och har uppnått utmärkta resultat i både brand, vatten och vind- relaterade tester. Systemets unika egenskaper innebär att det kan användas som tillfällig fasad i upp till 6 månader under byggtiden. Vid korrekt montering kan Promat MASTERSHIELD också används som en del i den bärande konstruktionen. Promat MASTERSHIELD systemet är utvecklat för att motstå de utmaningar som är typiska för det nordiska klimatet, där vi ofta upplever stora förändringar i temperatur och luftfuktighet på kort tid. Promat MASTERSHIELD systemet förblir stabilt även under de mest extrema vädersituationer. I Danmark måste ett vindskydd även fungera som brandskydd för underliggande material. Promat MASTERSHIELD skivan klassificeras som en A-produkt, dessutom har en K 0 brandtest utförts med en tjocklek på endast 7, mm. Hela vindskyddssystemet klassificeras som K 0 A-s, d0.

3 Cement Bound Matrix by Proma X Technology Promat MASTERSHIELD är baserad på en ny innovativ produktionsteknik som kallas Cement Bound Matrix (CBM). CBM-tekniken utvecklades av Promats egen utvecklingsavdelning och tillverkas vid Promats moderna produktionsanläggning. Promat MASTERSHIELD skivan består av en kärna av fibercement förstärkt med glasfibernät på båda sidor. Glasfibernätet ger styrka och gör skivan enkel att bearbeta med vanliga handverktyg. CBM-tekniken är en miljövänlig produktionsmetod där kalcinering sker under låg temperatur. Denna process ger Promat MASTERSHIELD skivan en hög mekanisk hållfasthet. De oorganiska komponenterna i Promat MASTERSHIELD gör att skivan står emot fukt, röta och mögel. Promat MASTERSHIELD-systemet är därför en stark och miljövänligt lösning när du ska an vända ett vindskydd som passar bra för de svenska väderförhållandena. SP i Sverige Svensk Tekniska Forskningsinstitut Sintef i Norge DBI i Danmark Dansk Brand-och säkra tekniska institut

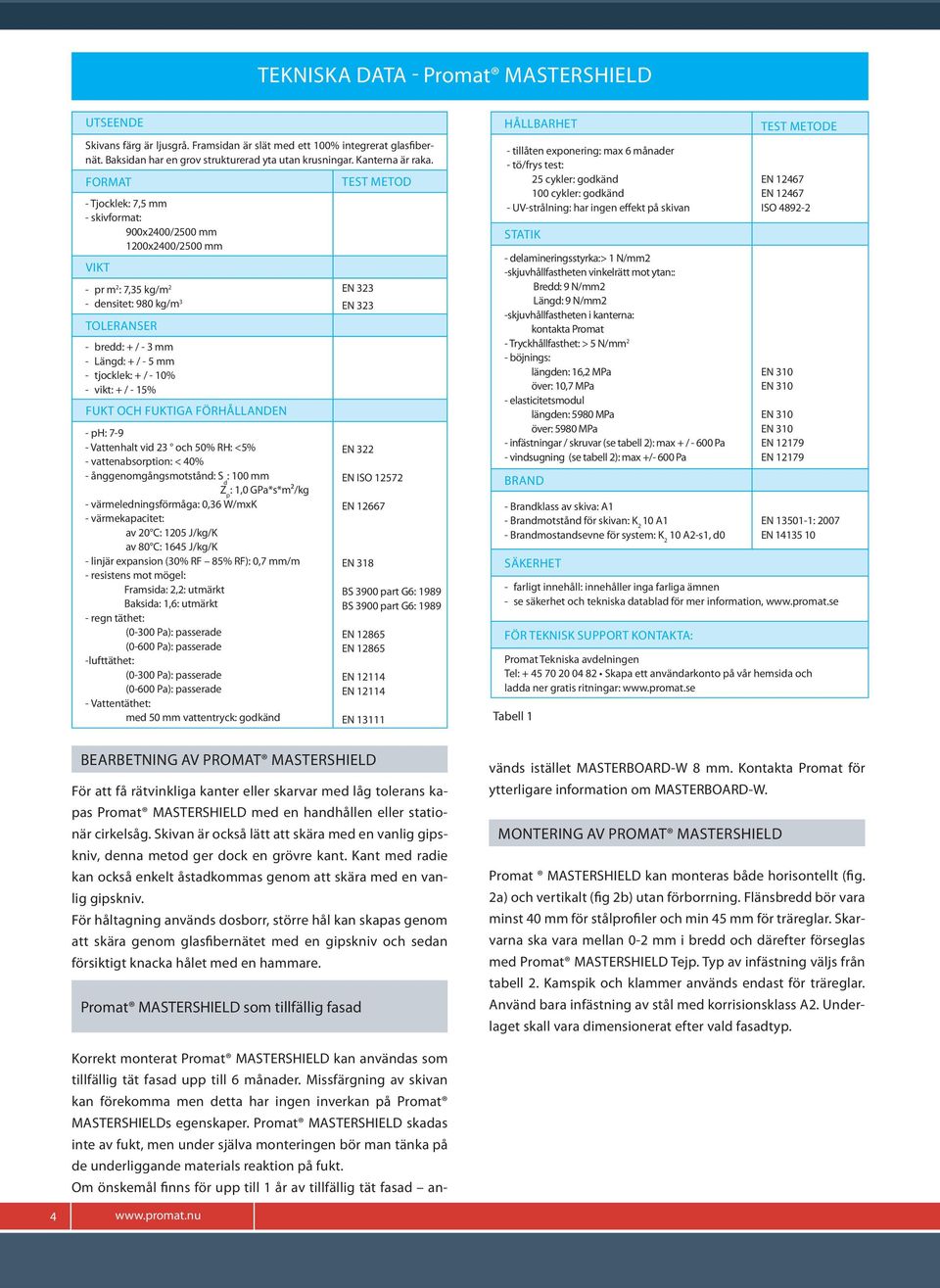

4 TEKNISKA DATA - Promat MASTERSHIELD UTSEENDE Skivans färg är ljusgrå. Framsidan är slät med ett 00% integrerat glasfibernät. Baksidan har en grov strukturerad yta utan krusningar. Kanterna är raka. FORMAT - Tjocklek: 7, mm - skivformat: 900x00/00 mm 00x00/00 mm VIKT TEST METOD - pr m : 7, kg/m EN - densitet: 980 kg/m EN TOLERANSER - bredd: + / - mm - Längd: + / - mm - tjocklek: + / - 0% - vikt: + / - % FUKT OCH FUKTIGA FÖRHÅLLANDEN - ph: Vattenhalt vid och 0% RH: <% - vattenabsorption: < 0% - ånggenomgångsmotstånd: S d : 00 mm Z p :,0 GPa*s*m²/kg - värmeledningsförmåga: 0,6 W/mxK - värmekapacitet: av 0 C: 0 J/kg/K av 80 C: 6 J/kg/K - linjär expansion (0% RF 8% RF): 0,7 mm/m - resistens mot mögel: Framsida:,: utmärkt Baksida:,6: utmärkt - regn täthet: (0-00 Pa): passerade (0-600 Pa): passerade -lufttäthet: (0-00 Pa): passerade (0-600 Pa): passerade - Vattentäthet: med 0 mm vattentryck: godkänd EN EN ISO 7 EN 667 EN 8 BS 900 part G6: 989 BS 900 part G6: 989 EN 86 EN 86 EN EN EN HÅLLBARHET - tillåten exponering: max 6 månader - tö/frys test: cykler: godkänd 00 cykler: godkänd - UV-strålning: har ingen effekt på skivan STATIK - delamineringsstyrka:> N/mm -skjuvhållfastheten vinkelrätt mot ytan:: Bredd: 9 N/mm Längd: 9 N/mm -skjuvhållfastheten i kanterna: kontakta Promat - Tryckhållfasthet: > N/mm - böjnings: längden: 6, MPa över: 0,7 MPa - elasticitetsmodul längden: 980 MPa över: 980 MPa - infästningar / skruvar (se tabell ): max + / Pa - vindsugning (se tabell ): max +/- 600 Pa BRAND - Brandklass av skiva: A - Brandmotstånd för skivan: K 0 A - Brandmostandsevne för system: K 0 A-s, d0 SÄKERHET TEST METODE EN 67 EN 67 ISO 89- EN 0 EN 0 EN 0 EN 0 EN 79 EN 79 EN 0-: 007 EN 0 - farligt innehåll: innehåller inga farliga ämnen - se säkerhet och tekniska datablad för mer information, FÖR TEKNISK SUPPORT KONTAKTA: Promat Tekniska avdelningen Tel: Skapa ett användarkonto på vår hemsida och ladda ner gratis ritningar: Tabell BEARBETNING AV PROMAT MASTERSHIELD För att få rätvinkliga kanter eller skarvar med låg tolerans kapas Promat MASTERSHIELD med en handhållen eller stationär cirkelsåg. Skivan är också lätt att skära med en vanlig gipskniv, denna metod ger dock en grövre kant. Kant med radie kan också enkelt åstadkommas genom att skära med en vanlig gipskniv. För håltagning används dosborr, större hål kan skapas genom att skära genom glasfibernätet med en gipskniv och sedan försiktigt knacka hålet med en hammare. Promat MASTERSHIELD som tillfällig fasad vänds istället MASTERBOARD-W 8 mm. Kontakta Promat för ytterligare information om MASTERBOARD-W. MONTERING AV PROMAT MASTERSHIELD Promat MASTERSHIELD kan monteras både horisontellt (fig. a) och vertikalt (fig b) utan förborrning. Flänsbredd bör vara minst 0 mm för stålprofiler och min mm för träreglar. Skarvarna ska vara mellan 0- mm i bredd och därefter förseglas med Promat MASTERSHIELD Tejp. Typ av infästning väljs från tabell. Kamspik och klammer används endast för träreglar. Använd bara infästning av stål med korrisionsklass A. Underlaget skall vara dimensionerat efter vald fasadtyp. Korrekt monterat Promat MASTERSHIELD kan användas som tillfällig tät fasad upp till 6 månader. Missfärgning av skivan kan förekomma men detta har ingen inverkan på Promat MASTERSHIELDs egenskaper. Promat MASTERSHIELD skadas inte av fukt, men under själva monteringen bör man tänka på de underliggande materials reaktion på fukt. Om önskemål finns för upp till år av tillfällig tät fasad an-

5 INFÄSTNING Infästningar skall placeras mellan 0 till 0, mm ovanför skivan (figur a). Huvud för infästning får inte bryta igenom glasfibernätet på framsidan (figur b), eftersom detta försvagar skivans styrka och reducerar vidhäftningen av Promat MASTERSHIELD Tejp. Promat skruv har försänkt skalle med frässpår och borrspets. Promat skruv är tillverkad av rostfritt stål A, speciellt konstruerade för vindskydd i samarbete med skruvtillverkaren REIS GmbH Schraubetechnik ( Använd bitsstorlek AW 0.N YTTRE FASADBEKLÄDNAD Fasaden måste vara vattentät och fungera som ett regnskydd. Horisontella ventilationsöppningar i fasaden bör vara maximalt -0 mm i höjd. Önskas en foghöjd på mindre än mm, måste tillräcklig ventilation säkerställas på annat sätt. Alla skarvar måste ha ett avstånd av 0, m min och max m. Beroende på vilken bredd som används bör ni vara medvetna om att kravet på regnskyddets öppenhet är 0, till % av fasadbeklädnadens totala yta. FASTSTÄLLANDE OCH C / C AVSTÅND I MM (FIGUR A OCH B) Typ Dimension Regel c/c 600 (A) Regel c/c 800 (B) Kantavstånd Stål Trä Stål Trä Promat Skruv,x9 0 (C) 0 (C) 00 (C) 00 (C) Kamspik,x0-0 (C) - 00 (C) (E) 0 (D) a: b: c: Fig. : a) Promat skruv,x9 mm; b) Kamspik,x0 mm; c) Häftklammer /0/ mm Häftklammer /0/ - 0 (C) - 00 (C) Tabell Fig a Fig b HUMIDITY

6 RÄTT OCH FEL INFÄSTNING Skruv 0 0, mm Kamspik 0 0, mm Häftklammer0 0, mm Fig a Gäller både spik och skruv Fig b Gäller för klammer Försegling av skarvar med Promat MASTERSHIELD tejp Promat MASTERSHIELD ska alltid förseglas med Promat MAS- TERSHIELD Tejp som är tillverkat av butyl med en speciell alucoating. Tejpen ska centreras över mitten av skarvarna (Figur c) och Promat MASTERSHIELD skall vara torr, ren och fri från lös smuts innan du applicerar tejpen. Smuts tas bort med en fuktig trasa. Så länge tejpen har en temperatur på minst +0 C kan tejpen monteras vid frost och på kall men dock isfri - Promat MASTERSHIELD skiva. För korrekt temperatur kan Promat MASTERSHIELD Tejp förvaras i en uppvärmd låda eller lokal. För säker anslutning, måsta tejpen pressas på skivan. Vid överlapp klipp tejpen och placera enligt figur a. Överlappning kan maximalt göras i två skikt. Överlappning får inte vara kontinuerlig (Figur b), eftersom det ger upphov till vatten kanaler som leder vatten in i skivan. Fig a mm underlapp Fig b mm underlapp mm överlapp mm överlapp 0 mm överlapp mm underlapp Fig c Promat MASTERSHIELD Promat MASTERSHIELD tejp Kant mellan Promat MASTERSHIELD skivor Underliggende stöd eller reglar 0- mm 0- mm 0- mm 6

7 PLADER KVADRATISKA GENOMFÖRINGAR UTFÖRS MED PROMAT MASTERSHIELD TEJP Fig. : kvadratiska genomföringar typ vid dörrar och fönster och 60 balkar som passerar genom vindskyddet TTop To o. Top :0 0- Side Bund Promat MASTERSHIELD Genomföringar Promat MASTERSHIELD tejp Stöd för vindskyddet RUNDA Genomföringar med Promat MASTERSHIELD tejp Genomföringar med Ø 6 till 0 mm, min 00 mm från skivkan- cera mitt över skarven med mm överlapp. Det första tejpbiten ter kan tätas med Promat MASTERSHIELD tap e. I alla andra fall placeras alltid vid lägsta punkten av genomföringen och reste- vänligen kontakta Promat för teknisk support. Under montering, rande remsorna placeras runt genomföringen i samma ordning klipp tejpen i 0 till 60 mm långa remsor, böj på mitten och pla- som visas i figur 6a och 6b. Fig 6a Fig 6b Fig 6c Ø 6-0 ATT FÖRSLUTA HÅL ELLER REPARATIONER A ؾ Remsor av Promat min MASTERSHIELD plade Endast skruvar Rund skiva av Promat MASTERSHIELD för att avsluta hålet Silicone Ø 80-0 Promat MASTERSHIELD tejp A/B B Fig 7c Kringliggande vindbarriär A Kontakta Promat för ytterligare teknisk support. A/B B xø Med Promat MASTERSHIELD kan hål efter byggnadsställningar eller skador repareras på framsida. Detta görs genom att först trycka en remsa Promat MASTERSHIELD genom hålet från utsidan och skruva fast med skruvar på baksidan av vindsskyddet (figur 7c). Detta kan göras så länge det fastställda målet att Figur 7c observerats. Hålet avslutas sedan med en rund skivbit Promat MASTERSHIELD som sitter fast med skruvar i remsan. Skarven förseglas med Promat MASTERSHIELD tejp (7a). Vissa skarvar kan också tätas med silikon (Figur 7b). Fig 7b Fig 7a 7

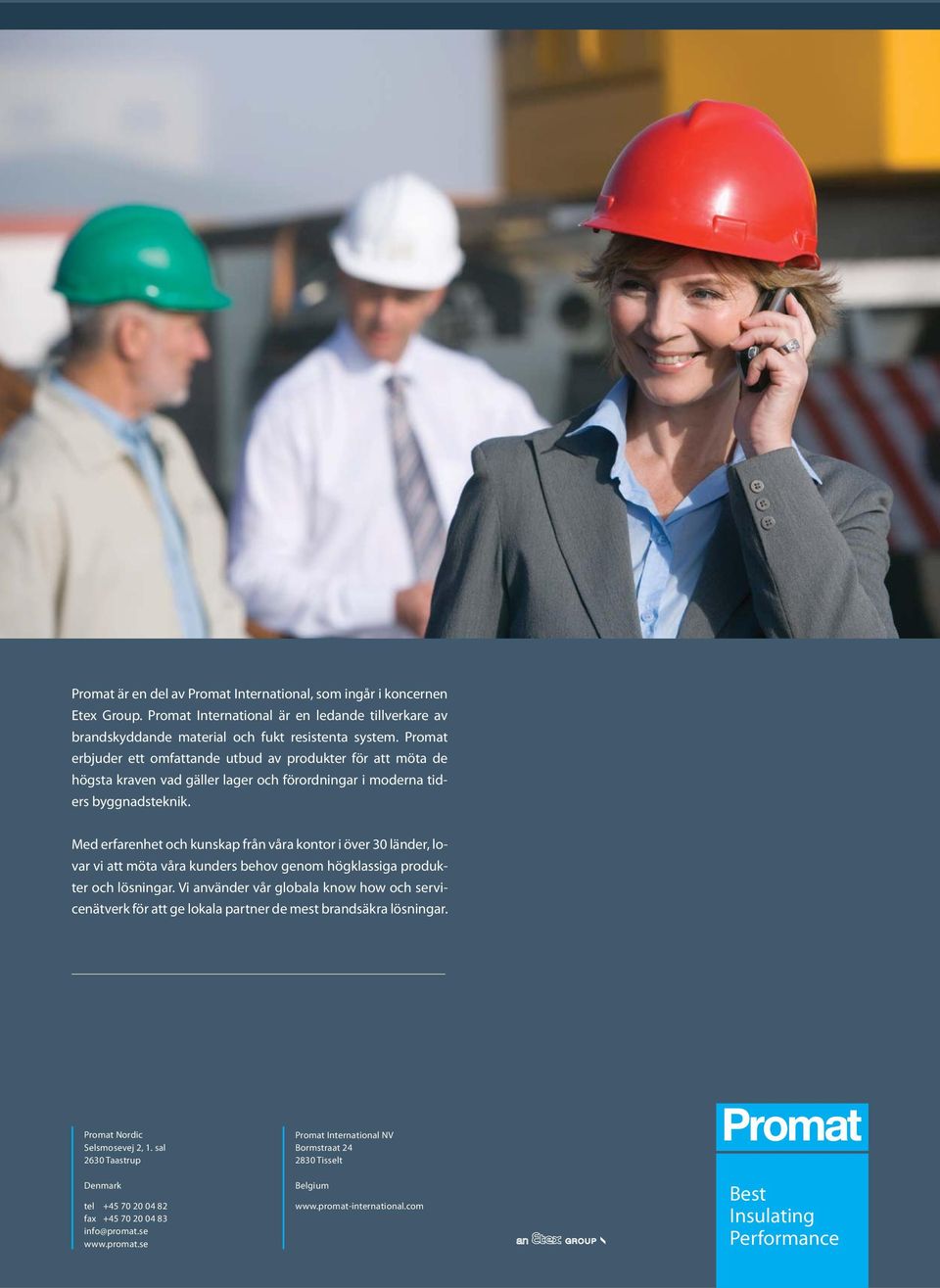

8 Promat är en del av Promat International, som ingår i koncernen Etex Group. Promat International är en ledande tillverkare av brandskyddande material och fukt resistenta system. Promat erbjuder ett omfattande utbud av produkter för att möta de högsta kraven vad gäller lager och förordningar i moderna tiders byggnadsteknik. Med erfarenhet och kunskap från våra kontor i över 0 länder, lovar vi att möta våra kunders behov genom högklassiga produkter och lösningar. Vi använder vår globala know how och servicenätverk för att ge lokala partner de mest brandsäkra lösningar. Promat Nordic Selsmosevej,. sal 60 Taastrup Denmark tel fax info@promat.se Promat International NV Bormstraat 80 Tisselt Belgium
