1 Lika viktigt som luften vi andas

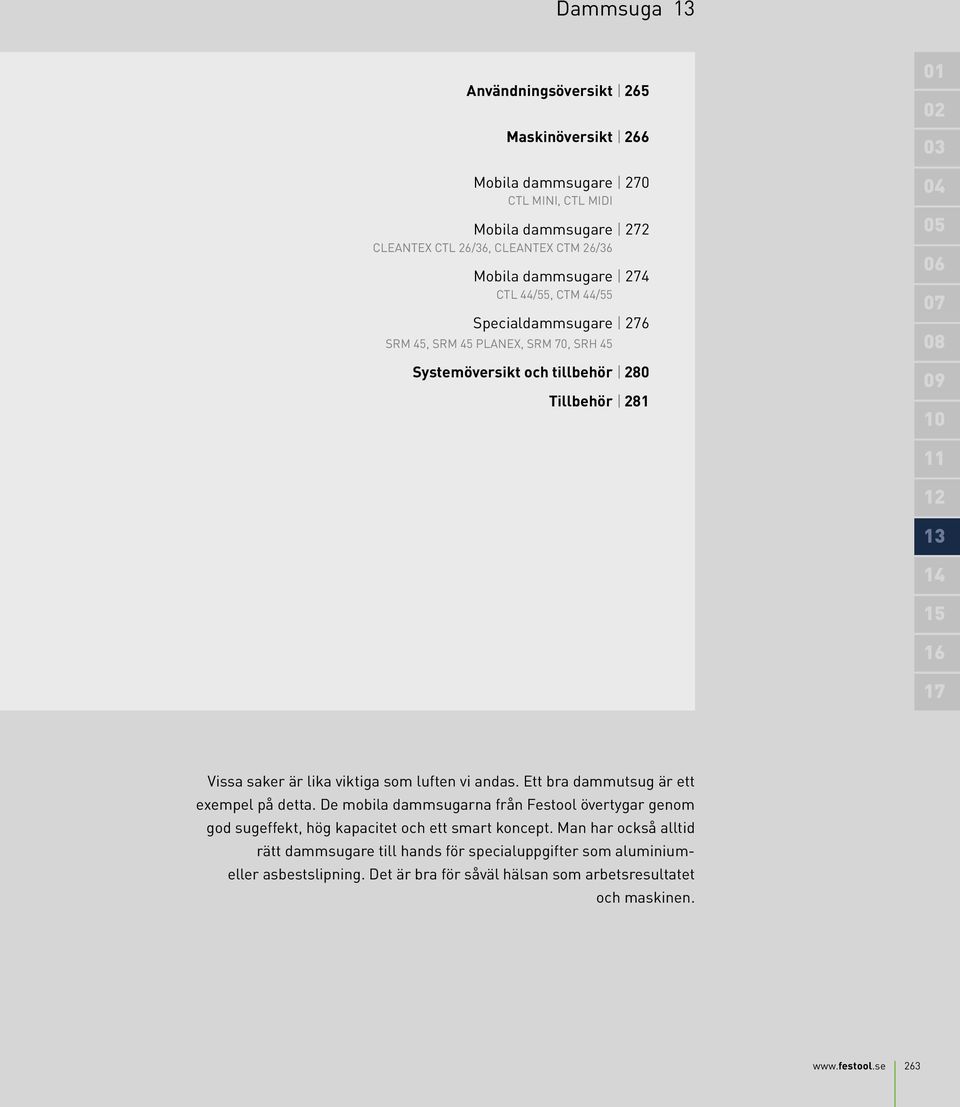

2 Dammsuga 1 Användningsöversikt 265 Maskinöversikt 266 Mobila dammsugare 270 CTL MINI, CTL MIDI Mobila dammsugare 272 CLEANTEX CTL 26/6, CLEANTEX CTM 26/6 Mobila dammsugare 274 CTL 44/55, CTM 44/55 Specialdammsugare 276 SRM 45, SRM 45 PLANEX, SRM 70, SRH 45 Systemöversikt och tillbehör 280 Tillbehör Vissa saker är lika viktiga som luften vi andas. Ett bra dammutsug är ett exempel på detta. De mobila dammsugarna från Festool övertygar genom god sugeffekt, hög kapacitet och ett smart koncept. Man har också alltid rätt dammsugare till hands för specialuppgifter som aluminiumeller asbestslipning. Det är bra för såväl hälsan som arbetsresultatet och maskinen. 26

3 Dammsuga Dammsugare för optimal effektivitet Alla CTL/CTM-dammsugare har en Sys-Dock. Här hålls SYSTAINERN fast säkert och ordentligt. för fullt utnyttjande av filtersäcksvolymen eller byte av filter och filtersäck utan verktyg. Den som dagligen sågar, slipar eller fräser ute på montagejobb eller i verkstaden vet hur viktigt det är med ett fungerande dammoch spånutsug. Man måste kunna se arbetsytan ordentligt för att resultatet ska bli bra. För att skona hälsan och för att kunna lämna arbetsplatsen i rent skick, behöver man ett kraftfullt och säkert utsugssystem. Detta erbjuder Festool med dammsugarna CTL, CTM samt specialdammsugarna. Framför allt CTM-dammsugarna med tillstånd för hälsofarligt damm (dammklass M) sörjer för ett säkert arbete i många omgivningar. De är givetvis utrustade med många tekniska detaljer: Steglöst inställbar sugkraft, filtersäck i dubbla lager och flatfilter Klara fördelar: Idealiskt dammutsug tack vare steglös sugkraftsreglering Hög flexibilitet vid våt- och torrsugning Enkelt byte av filter/filtersäck Även vätska är lätt att avlägsna automatisk nivåövervakning med LevelStop-funktionen. Vid användning med elverktyg är CT-dammsugarna idealiska. Hög sugeffekt och till-/frånkopplingsautomatik ger ett bekvämt och hälsovänligt arbete. Systemet Festool tänker inte bara i verktyg utan i system. För att arbetet ska gå snabbare, lättare och bättre. Rengöringssystemet Det finns många tillbehör från Festool som passar till dammsugarna för alla typer av rengöring + + Filtersystemet Förutom standardfiltret finns det även longlife-filter och våtfilter för CT-dammsugare. Tillbehör fr o m sidan 280 Filtersystem fr o m sidan

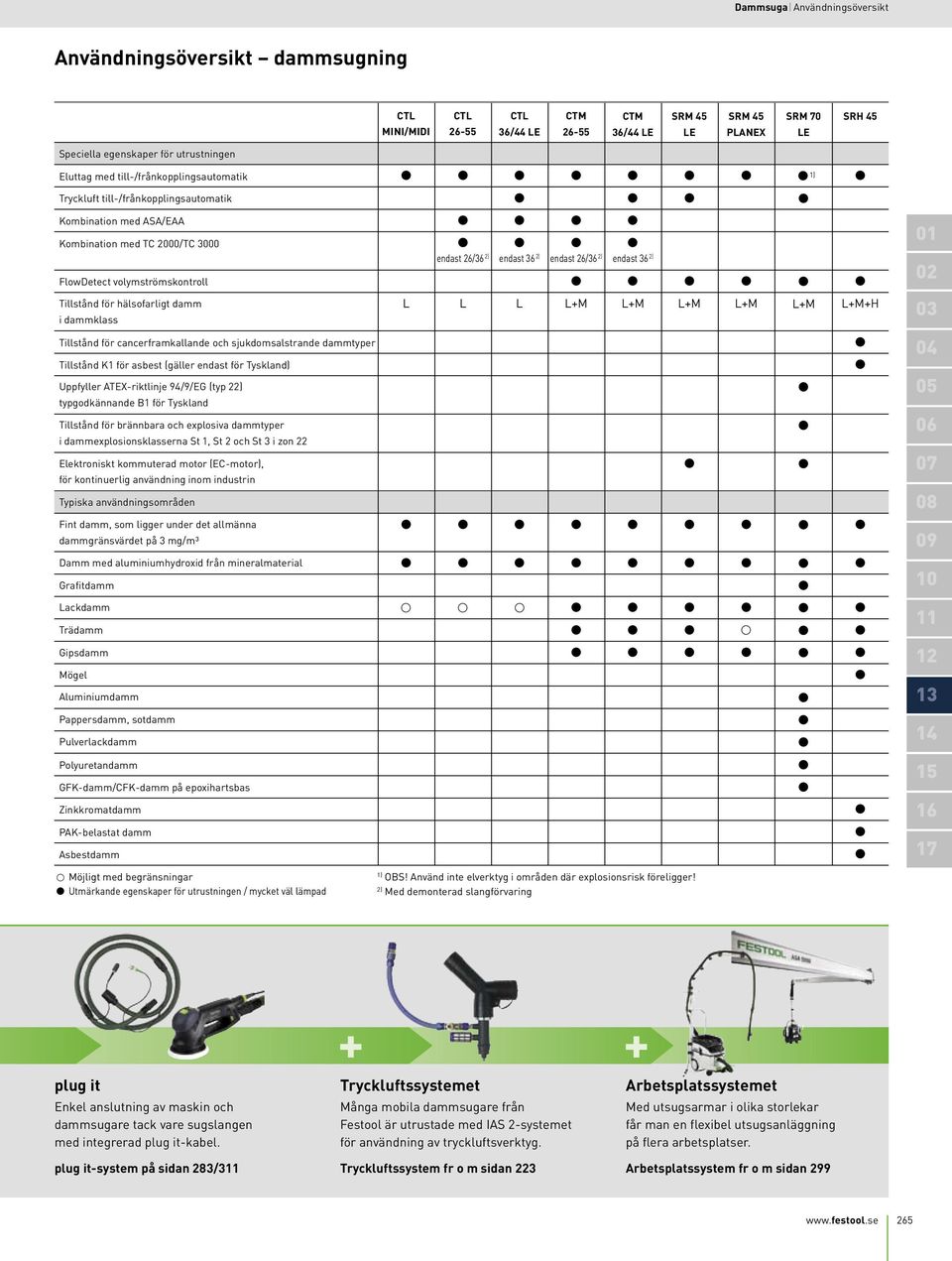

4 Dammsuga Användningsöversikt Användningsöversikt dammsugning CTL MINI/MIDI CTL CTL 6/44 LE CTM CTM 6/44 LE SRM 45 LE SRM 45 PLANEX SRM 70 LE SRH 45 Speciella egenskaper för utrustningen Eluttag med till-/frånkopplingsautomatik 1) Tryckluft till-/frånkopplingsautomatik Kombination med ASA/EAA Kombination med TC 2000/TC 000 FlowDetect volymströmskontroll endast 26/6 2) endast 6 2) endast 26/6 2) endast 6 2) Tillstånd för hälsofarligt damm i dammklass L L L L+M L+M L+M L+M L+M L+M+H 0 Tillstånd för cancerframkallande och sjukdomsalstrande dammtyper Tillstånd K1 för asbest (gäller endast för Tyskland) Uppfyller ATEX-riktlinje 94/9/EG (typ 22) typgodkännande B1 för Tyskland Tillstånd för brännbara och explosiva dammtyper i dammexplosionsklasserna St 1, St 2 och St i zon 22 Elektroniskt kommuterad motor (EC-motor), för kontinuerlig användning inom industrin Typiska användningsområden Fint damm, som ligger under det allmänna dammgränsvärdet på mg/m³ Damm med aluminiumhydroxid från mineralmaterial Grafitdamm Lackdamm Trädamm Gipsdamm Mögel Aluminiumdamm Pappersdamm, sotdamm Pulverlackdamm 14 Polyuretandamm GFK-damm/CFK-damm på epoxihartsbas Zinkkromatdamm PAK-belastat damm Asbestdamm Möjligt med begränsningar Utmärkande egenskaper för utrustningen / mycket väl lämpad 1) OBS! Använd inte elverktyg i områden där explosionsrisk föreligger! 2) Med demonterad slangförvaring + + plug it Tryckluftssystemet Arbetsplatssystemet Enkel anslutning av maskin och dammsugare tack vare sugslangen med integrerad plug it-kabel. Många mobila dammsugare från Festool är utrustade med IAS 2-systemet för användning av tryckluftsverktyg. Med utsugsarmar i olika storlekar får man en flexibel utsugsanläggning på flera arbetsplatser. plug it-system på sidan 28/11 Tryckluftssystem fr o m sidan 22 Arbetsplatssystem fr o m sidan

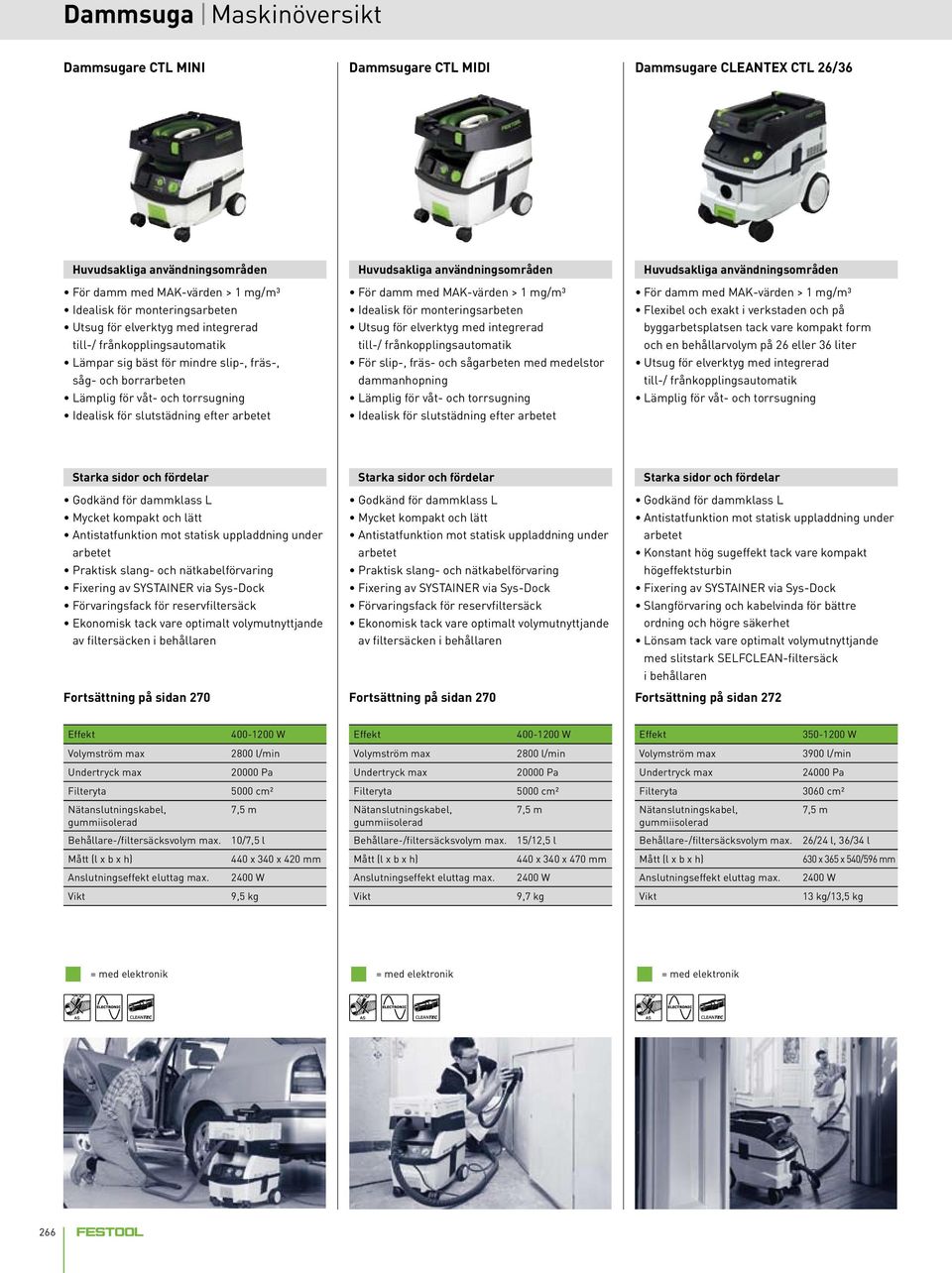

5 Dammsuga Maskinöversikt Dammsugare CTL MINI Dammsugare CTL MIDI Dammsugare CLEANTEX CTL 26/6 Huvudsakliga användningsområden För damm med MAK-värden > 1 mg/m³ Idealisk för monteringsarbeten Utsug för elverktyg med integrerad till-/ frånkopplingsautomatik Lämpar sig bäst för mindre slip-, fräs-, såg- och borrarbeten Lämplig för våt- och torrsugning Idealisk för slutstädning efter arbetet Huvudsakliga användningsområden För damm med MAK-värden > 1 mg/m³ Idealisk för monteringsarbeten Utsug för elverktyg med integrerad till-/ frånkopplingsautomatik För slip-, fräs- och sågarbeten med medelstor dammanhopning Lämplig för våt- och torrsugning Idealisk för slutstädning efter arbetet Huvudsakliga användningsområden För damm med MAK-värden > 1 mg/m³ Flexibel och exakt i verkstaden och på byggarbetsplatsen tack vare kompakt form och en behållarvolym på 26 eller 6 liter Utsug för elverktyg med integrerad till-/ frånkopplingsautomatik Lämplig för våt- och torrsugning Starka sidor och fördelar Starka sidor och fördelar Starka sidor och fördelar Godkänd för dammklass L Mycket kompakt och lätt Antistatfunktion mot statisk uppladdning under arbetet Praktisk slang- och nätkabelförvaring Fixering av SYSTAINER via Sys-Dock Förvaringsfack för reservfiltersäck Ekonomisk tack vare optimalt volymutnyttjande av filtersäcken i behållaren Godkänd för dammklass L Mycket kompakt och lätt Antistatfunktion mot statisk uppladdning under arbetet Praktisk slang- och nätkabelförvaring Fixering av SYSTAINER via Sys-Dock Förvaringsfack för reservfiltersäck Ekonomisk tack vare optimalt volymutnyttjande av filtersäcken i behållaren Godkänd för dammklass L Antistatfunktion mot statisk uppladdning under arbetet Konstant hög sugeffekt tack vare kompakt högeffektsturbin Fixering av SYSTAINER via Sys-Dock Slangförvaring och kabelvinda för bättre ordning och högre säkerhet Lönsam tack vare optimalt volymutnyttjande med slitstark SELFCLEAN-filtersäck i behållaren Fortsättning på sidan 270 Fortsättning på sidan 270 Fortsättning på sidan 272 Effekt W Effekt W Effekt W Volymström max 2800 l/min Volymström max 2800 l/min Volymström max 900 l/min Undertryck max Pa Undertryck max Pa Undertryck max Pa Filteryta 5000 cm² Filteryta 5000 cm² Filteryta 060 cm² Nätanslutningskabel, gummiisolerad 7,5 m Nätanslutningskabel, gummiisolerad 7,5 m Nätanslutningskabel, gummiisolerad 7,5 m Behållare-/filtersäcksvolym max. 10/7,5 l Behållare-/filtersäcksvolym max. 15/12,5 l Behållare-/filtersäcksvolym max. 26/24 l, 6/4 l Mått (l x b x h) 440 x 40 x 420 mm Mått (l x b x h) 440 x 40 x 470 mm Mått (l x b x h) 60 x 65 x 540/596 mm Anslutningseffekt eluttag max W Anslutningseffekt eluttag max W Anslutningseffekt eluttag max W Vikt 9,5 kg Vikt 9,7 kg Vikt 1 kg/1,5 kg = med elektronik = med elektronik = med elektronik 266

6 Dammsuga Maskinöversikt Dammsugare CTL 44/55 Dammsugare CLEANTEX CTM 26/6 Dammsugare CTM 44/55 01 Huvudsakliga användningsområden För damm med MAK-värden > 1 mg/m³ Flexibelt arbete och rent i verkstaden tack vare behållaren på 44 eller 55 liter Utsug för elverktyg med integrerad till-/ frånkopplingsautomatik Lämplig för våt- och torrsugning Huvudsakliga användningsområden För damm med MAK-värden > 0,1 mg/m³ Flexibel och exakt i verkstaden och på byggarbetsplatsen tack vare kompakt form och en behållarvolym på 26 eller 6 literr Utsug för elverktyg med integrerad till-/ frånkopplingsautomatik Lämplig för våt- och torrsugning Huvudsakliga användningsområden För trädamm och damm med MAK-värden > 0,1 mg/m³ Flexibelt arbete och rent i verkstaden tack vare behållaren på 44 eller 55 liter Utsug för elverktyg med integrerad till-/ frånkopplingsautomatik Lämplig för våt- och torrsugning Starka sidor och fördelar Godkänd för dammklass L Antistatfunktion mot statisk uppladdning under arbetet Fixering av SYSTAINER via Sys-Dock Kabelvinda, skjutbygel och förvaringsfack Ekonomisk tack vare optimalt volymutnyttjande av filtersäcken i behållaren Starka sidor och fördelar Godkänd för dammklass M Antistatfunktion mot statisk uppladdning under arbetet Konstant hög sugeffekt tack vare kompakt högeffektsturbin Fixering av SYSTAINER via Sys-Dock Slangförvaring och kabelvinda för bättre ordning och högre säkerhet Lönsam tack vare optimalt volymutnyttjande med slitstark SELFCLEAN-filtersäck i behållaren Starka sidor och fördelar Godkänd för dammklass M Antistatfunktion mot statisk uppladdning under arbetet Fixering av SYSTAINER via Sys-Dock Kabelvinda, skjutbygel och förvaringsfack Ekonomisk tack vare optimalt volymutnyttjande av filtersäcken i behållaren Fortsättning på sidan 274 Fortsättning på sidan 272 Fortsättning på sidan Effekt Volymström max W 800 l/min Effekt Volymström max W 800 l/min Effekt Volymström max W 800 l/min 14 Undertryck max Filteryta 2000 Pa cm² Undertryck max Filteryta Pa 060 cm² Undertryck max Filteryta 2000 Pa cm² 15 Nätanslutningskabel, gummiisolerad Behållare-/filtersäcksvolym max. Mått (l x b x h) Anslutningseffekt eluttag max. 7,5 m 44/42 l, 55/50 l 710 x 80 x 95 mm 2400 W Nätanslutningskabel, gummiisolerad Behållare-/filtersäcksvolym max. Mått (l x b x h) Anslutningseffekt eluttag max. 7,5 m 26/24 l, 6/4 l 60 x 65 x 540/596 mm 2400 W Nätanslutningskabel, gummiisolerad Behållare-/filtersäcksvolym max. Mått (l x b x h) Anslutningseffekt eluttag max. 7,5 m 44/42 l, 55/50 l 710 x 80 x 95 mm 2400 W Vikt 20 kg/22 kg Vikt 1 kg/1,5 kg Vikt 20 kg/22 kg = med elektronik = med elektronik = med elektronik 267

7 Dammsuga Maskinöversikt Specialdammsugare SRM 45 Specialdammsugare SRM 45 PLANEX Specialdammsugare SRM 70/B1 Huvudsakliga användningsområden För trädamm och damm med MAK-värden > 0,1 mg/m³ Utsug för elverktyg med integrerad till-/frånkopplingsautomatik För professionell kontinuerlig användning, t ex inom industrin Huvudsakliga användningsområden För trädamm och damm med MAK-värden > 0,1 mg/m³, t ex gipsdamm Som komplement till långhalsslipen PLANEX LHS 225, särskilt för tillslipning av spackelmassa Utsug för elverktyg med integrerad till-/ frånkopplingsautomatik Huvudsakliga användningsområden För trädamm och damm med MAK-värden > 0,1 mg/m³ Utsugning av brännbara, explosiva dammtyper i dammexplosionsklass St1, St2 och St i zon 22 (tidigare zon 11) Uppfyller ATEX-riktlinje 94/9/EG (typ 22)/B1 Utsug för tryckluftsverktyg med integrerad till-/frånkopplingsautomatik För aluminiumeloxerad sliparbetsplats Starka sidor och fördelar Godkänd för dammklass M Antistatfunktion mot statisk uppladdning under arbetet EC-motor för kontinuerlig användning med upp till tio gånger längre livslängd än en universalmotor Kabelvinda för god ordning Starka sidor och fördelar Godkänd för dammklass M Antistatfunktion mot statisk uppladdning under arbetet Huvudfilterrengöringssystem som rengör filterporerna utan att arbetet behöver avbrytas Turbin med två steg för hög sugeffekt Kabelvinda för god ordning Säker förvaring och enkelt byte av slipmedel med PLANEX verktygshållare Starka sidor och fördelar Godkänd för dammklass M Antistatfunktion mot statisk uppladdning under arbetet EC-motor för kontinuerlig användning med upp till tio gånger längre livslängd än en universalmotor Kabelvinda och skjutbygel Fortsättning på sidan 276 Fortsättning på sidan 276 Fortsättning på sidan 277 Effekt W Effekt W Effekt W Volymström max 600 l/min Volymström max 600 l/min Volymström max 600 l/min Undertryck max 2000 Pa Undertryck max 2000 Pa Undertryck max 2000 Pa Filteryta 000 cm² Filteryta 7800 cm² Filteryta 000 cm² Nätanslutningskabel, gummiisolerad 7,5 m Nätanslutningskabel, gummiisolerad 7,5 m Nätanslutningskabel, gummiisolerad 7,5 m Behållare-/filtersäcksvolym max. 45/24 l Behållare-/filtersäcksvolym max. 45/24 l Behållare-/filtersäcksvolym max. 70/40 l Mått (l x b x h) 506 x 476 x 655 mm Mått (l x b x h) 497 x 472 x 66 mm Mått (l x b x h) 580 x 605 x 970 mm Anslutningseffekt eluttag max W Anslutningseffekt eluttag max W Anslutningseffekt eluttag max W Vikt 14 kg Vikt 16 kg Vikt 25 kg = med elektronik = med elektronik = med elektronik 268

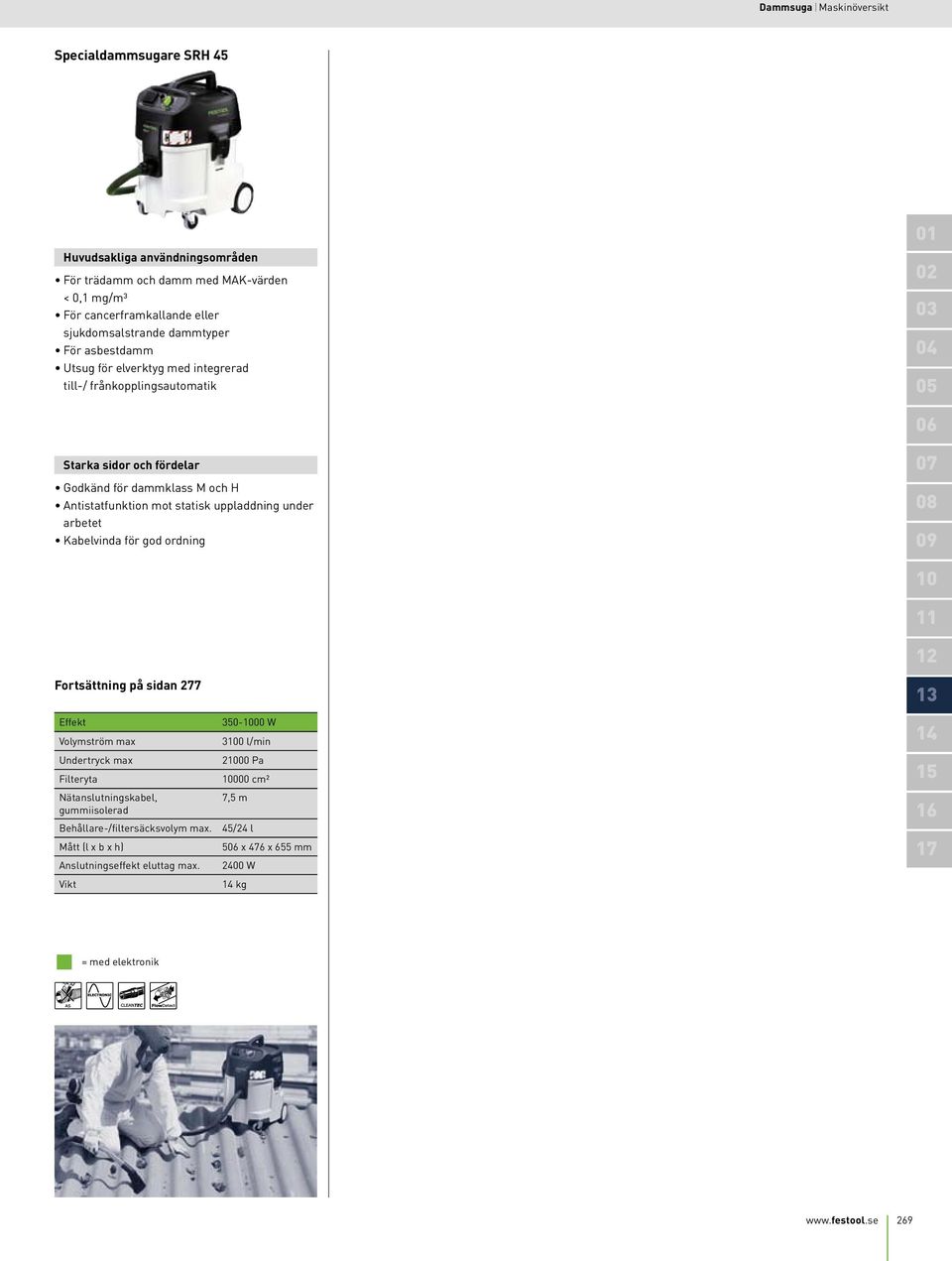

8 Dammsuga Maskinöversikt Specialdammsugare SRH Huvudsakliga användningsområden För trädamm och damm med MAK-värden < 0,1 mg/m³ För cancerframkallande eller sjukdomsalstrande dammtyper För asbestdamm Utsug för elverktyg med integrerad till-/ frånkopplingsautomatik Starka sidor och fördelar Godkänd för dammklass M och H Antistatfunktion mot statisk uppladdning under arbetet Kabelvinda för god ordning Fortsättning på sidan 277 Effekt Volymström max Undertryck max Filteryta Nätanslutningskabel, gummiisolerad Behållare-/filtersäcksvolym max. Mått (l x b x h) Anslutningseffekt eluttag max. Vikt W 100 l/min Pa cm² 7,5 m 45/24 l 506 x 476 x 655 mm 2400 W 14 kg = med elektronik 269

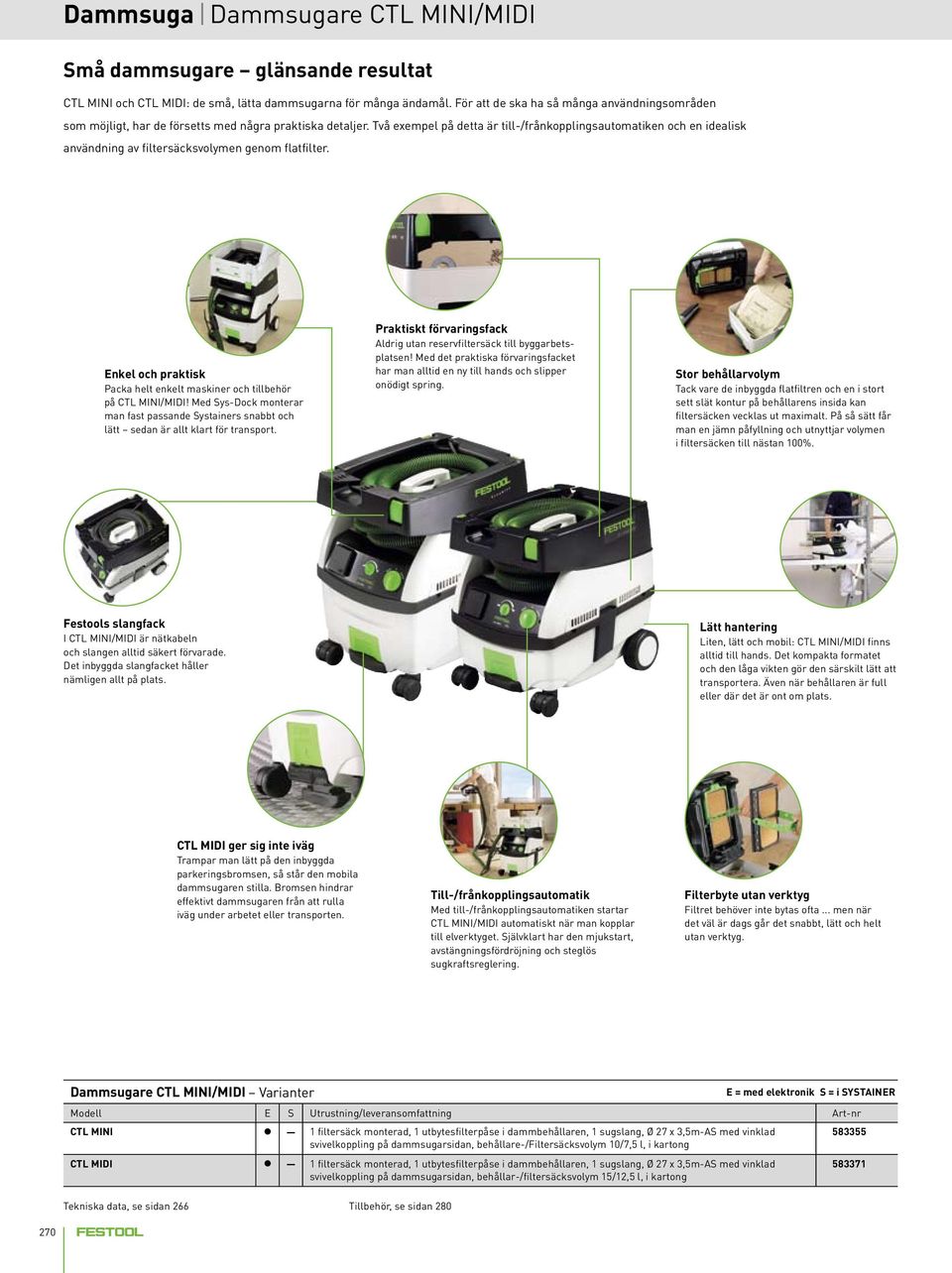

9 Dammsuga Dammsugare CTL MINI/MIDI Små dammsugare glänsande resultat CTL MINI och CTL MIDI: de små, lätta dammsugarna för många ändamål. För att de ska ha så många användningsområden som möjligt, har de försetts med några praktiska detaljer. Två exempel på detta är till-/frånkopplingsautomatiken och en idealisk användning av filtersäcksvolymen genom flatfilter. Enkel och praktisk Packa helt enkelt maskiner och tillbehör på CTL MINI/MIDI! Med Sys-Dock monterar man fast passande Systainers snabbt och lätt sedan är allt klart för transport. Praktiskt förvaringsfack Aldrig utan reservfiltersäck till byggarbetsplatsen! Med det praktiska förvaringsfacket har man alltid en ny till hands och slipper onödigt spring. Stor behållarvolym Tack vare de inbyggda flatfiltren och en i stort sett slät kontur på behållarens insida kan filtersäcken vecklas ut maximalt. På så sätt får man en jämn påfyllning och utnyttjar volymen i filtersäcken till nästan 100%. Festools slangfack I CTL MINI/MIDI är nätkabeln och slangen alltid säkert förvarade. Det inbyggda slangfacket håller nämligen allt på plats. Lätt hantering Liten, lätt och mobil: CTL MINI/MIDI finns alltid till hands. Det kompakta formatet och den låga vikten gör den särskilt lätt att transportera. Även när behållaren är full eller där det är ont om plats. CTL MIDI ger sig inte iväg Trampar man lätt på den inbyggda parkeringsbromsen, så står den mobila dammsugaren stilla. Bromsen hindrar effektivt dammsugaren från att rulla iväg under arbetet eller transporten. Till-/frånkopplingsautomatik Med till-/frånkopplingsautomatiken startar CTL MINI/MIDI automatiskt när man kopplar till elverktyget. Självklart har den mjukstart, avstängningsfördröjning och steglös sugkraftsreglering. Filterbyte utan verktyg Filtret behöver inte bytas ofta... men när det väl är dags går det snabbt, lätt och helt utan verktyg. Dammsugare CTL MINI/MIDI Varianter E = med elektronik S = i SYSTAINER Modell E S Utrustning/leveransomfattning Art-nr CTL MINI CTL MIDI Tekniska data, se sidan 266 Tillbehör, se sidan filtersäck monterad, 1 utbytesfilterpåse i dammbehållaren, 1 sugslang, Ø 27 x,5m-as med vinklad svivelkoppling på dammsugarsidan, behållare-/filtersäcksvolym 10/7,5 l, i kartong 1 filtersäck monterad, 1 utbytesfilterpåse i dammbehållaren, 1 sugslang, Ø 27 x,5m-as med vinklad svivelkoppling på dammsugarsidan, behållar-/filtersäcksvolym 15/12,5 l, i kartong

10 Dammsuga Dammsugare CTL MINI/MIDI CTL MINI och CTL MIDI små och smidiga Snabb anslutning Alltid smidig Verkliga lättviktare 06 Med CTL MINI/MIDI är det lätt att få en renare Även vid rengöringsarbeten är de mobila damm- Med det praktiska handtaget i höljets tyngd- 07 arbetsmiljö. De lätthanterliga dammsugarna kan transporteras överallt och går snabbt att ansluta till alla maskiner. sugarna CTL MINI/MIDI starka. Den kompakta storleken, den genomtänkta tekniken och de praktiska tillbehören gör dem till pålitliga och flexibla hjälpredor. punktsläge och den låga vikten kan båda dammsugarna användas även på trånga arbetsplatser. Det är inte ens något problem att transportera dem på smala stegar Uppsugning av vatten Stabil Maximalt anpassat Vid uppsugning av vatten kopplar LevelStopfunktionen ifrån drivningen i rätt tid. Inget rinner över, motorn skyddas och slangen töms helt när maskinen kopplas ifrån. Våtfiltret monteras med några få handgrepp och kan sedan användas för uppsugning av vatten. CTL MINI/MIDI har den idealiska utrustningen för monteringsarbeten. Kabeln och slangen förvaras ordentligt i slangfacket och parkeringsbromsen förhindrar att dammsugaren glider iväg under arbetet eller rullar runt i bilen under transport. Tack vare flatfiltren, som inte sticker upp i behållaren, kan filtersäcken breda ut sig helt och hållet. Därmed utnyttjas både filtersäckens och behållarens volym optimalt

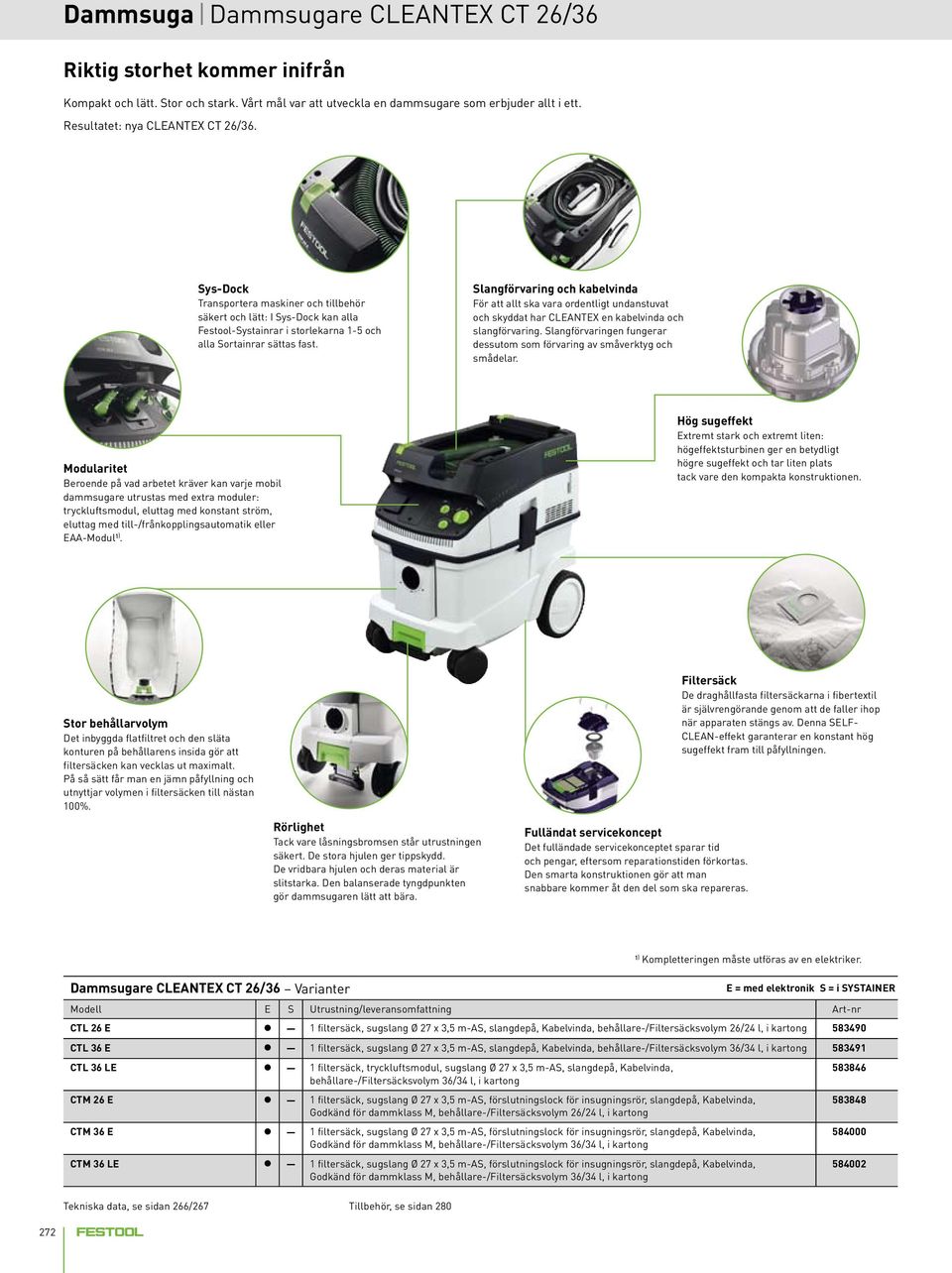

11 Dammsuga Dammsugare CLEANTEX CT 26/6 Riktig storhet kommer inifrån Kompakt och lätt. Stor och stark. Vårt mål var att utveckla en dammsugare som erbjuder allt i ett. Resultatet: nya CLEANTEX CT 26/6. Sys-Dock Transportera maskiner och tillbehör säkert och lätt: I Sys-Dock kan alla Festool-Systainrar i storlekarna 1-5 och alla Sortainrar sättas fast. Slangförvaring och kabelvinda För att allt ska vara ordentligt undanstuvat och skyddat har CLEANTEX en kabelvinda och slangförvaring. Slangförvaringen fungerar dessutom som förvaring av småverktyg och smådelar. Modularitet Beroende på vad arbetet kräver kan varje mobil dammsugare utrustas med extra moduler: tryckluftsmodul, eluttag med konstant ström, eluttag med till-/frånkopplingsautomatik eller EAA-Modul¹ ). Hög sugeffekt Extremt stark och extremt liten: högeffektsturbinen ger en betydligt högre sugeffekt och tar liten plats tack vare den kompakta konstruktionen. Stor behållarvolym Det inbyggda flatfiltret och den släta konturen på behållarens insida gör att filtersäcken kan vecklas ut maximalt. På så sätt får man en jämn påfyllning och utnyttjar volymen i filtersäcken till nästan 100%. Rörlighet Tack vare låsningsbromsen står utrustningen säkert. De stora hjulen ger tippskydd. De vridbara hjulen och deras material är slitstarka. Den balanserade tyngdpunkten gör dammsugaren lätt att bära. Fulländat servicekoncept Det fulländade servicekonceptet sparar tid och pengar, eftersom reparationstiden förkortas. Den smarta konstruktionen gör att man snabbare kommer åt den del som ska repareras. Filtersäck De draghållfasta filtersäckarna i fibertextil är självrengörande genom att de faller ihop när apparaten stängs av. Denna SELF- CLEAN-effekt garanterar en konstant hög sugeffekt fram till påfyllningen. ¹ ) Kompletteringen måste utföras av en elektriker. Dammsugare CLEANTEX CT 26/6 Varianter E = med elektronik S = i SYSTAINER Modell E S Utrustning/leveransomfattning Art-nr CTL 26 E CTL 6 E CTL 6 LE CTM 26 E CTM 6 E CTM 6 LE Tekniska data, se sidan 266/267 Tillbehör, se sidan filtersäck, sugslang Ø 27 x,5 m-as, slangdepå, Kabelvinda, behållare-/filtersäcksvolym 26/24 l, i kartong filtersäck, sugslang Ø 27 x,5 m-as, slangdepå, Kabelvinda, behållare-/filtersäcksvolym 6/4 l, i kartong filtersäck, tryckluftsmodul, sugslang Ø 27 x,5 m-as, slangdepå, Kabelvinda, behållare-/filtersäcksvolym 6/4 l, i kartong 1 filtersäck, sugslang Ø 27 x,5 m-as, förslutningslock för insugningsrör, slangdepå, Kabelvinda, Godkänd för dammklass M, behållare-/filtersäcksvolym 26/24 l, i kartong 1 filtersäck, sugslang Ø 27 x,5 m-as, förslutningslock för insugningsrör, slangdepå, Kabelvinda, Godkänd för dammklass M, behållare-/filtersäcksvolym 6/4 l, i kartong 1 filtersäck, sugslang Ø 27 x,5 m-as, förslutningslock för insugningsrör, slangdepå, Kabelvinda, Godkänd för dammklass M, behållare-/filtersäcksvolym 6/4 l, i kartong

12 Dammsuga Dammsugare CLEANTEX CT 26/6 Serieutrustning som håller i praktiken Perfekt renlighet ger effekt Snabb och enkel förvaring Säker förvaring 06 För att dammsugaren ska ge full sugeffekt ska För att få båda händerna fria vid transport av Med slangförvaringen och kabelvindan 07 den servas regelbundet. Framför allt huvudfiltret ska bytas. Det sker enkelt och helt utan verktyg. dammsugaren CLEANTEX samt vid arbete, kan Systainrar med tillbehör eller maskiner sättas fast på dammsugaren. Det underlättar arbetet och man vet alltid exakt var man har Systainern. är sugslangen och nätkabeln ordentligt undanstuvade och det finns ingen risk att man snubblar Sugeffekt [%] Dammängd [%] CLEANTEX CT 6 med SELFCLEAN filtersäck 17 Dammsugare med vanlig pappersfiltersäck Källa: Festool försökslaboratorium, testet genomfördes med fint damm Arbeta säkert och bekvämt Rustad för varje utmaning Konstant sugeffekt De mobila dammsugarna har en integrerad till-/frånkopplingsautomatik, frånkopplingsfördröjning, mjukstart och steglös sugkraftsreglering så att man kan arbeta säkert och bekvämt. Den kompakta högeffektsturbinen ger en hög sugeffekt. Med anslutningsmodulerna kan man anpassa varje CLEANTEX perfekt till de aktuella kraven. Tryckluftsmodul? Ett andra eluttag? Förbindelse till arbetsplatsorganiseringen? Monteringen är enkel och flexibel. Och sparar värdefull arbetstid. Med behållarens utformning, där SELFCLEAN filtersäck kan vecklas ut fritt, utnyttjas hela volymen. Filtersäcken sjunker ihop vid avstängning. Det fina dammet skakas bort och sugeffekten förblir hög. 27

13 Dammsuga Dammsugare CT 44/55 Fler finesser När det gäller utsugning av spån och damm vid arbete med el- eller tryckluftsverktyg, kan man räkna med Festool. För uppsugning av större dammängder av dammklasserna L och M, finns mobila dammsugare med högsta möjliga sugeffekt och många praktiska detaljer. Uppsugning av vatten Vid uppsugning av vatten övervakar LevelStop vätskenivån och stänger av den mobila dammsugaren när behållaren är full. Använd våtfiltret för detta. Filterbyte utan verktyg För att den mobila dammsugaren alltid ska kunna arbeta med full effekt, måste filtret bytas då och då. Flatfiltren kan bytas utan verktyg. Kabelvinda Var sak har sin plats. För att dammsugarens kabel alltid ska vara lättåtkomlig och inte vara i vägen vid transport, kan den lindas upp direkt på maskinen. Mjukstart Mjukstarten förhindrar strömtoppar med hjälp av tidsfördröjd tillkoppling av dammsugaren och maskinen och förhindrar att säkringen kopplas till. Dessutom har de mobila dammsugarna en steglös sugkraftsreglering. Festools slangfack Nätkabeln och slangen är ordentligt skyddade och undanstoppade både i verkstaden och under transport (finns som tillbehör). Volymströmskontroll För att hälsofarligt damm av klass M alltid ska sugas upp på ett säkert sätt, övervakar FlowDetect volymströmmen i CTM-dammsugarna. Om lufthastigheten sjunker under 20 m/sek, hörs en signal. Förvaringsfack Visst är det irriterande när filtersäcken är full och man inte har någon ny på byggarbetsplatsen? För att det inte ska hända finns ett praktiskt förvaringsfack. Här finns plats för en reservfiltersäck och andra tillbehör. Rörlighet Tack vare de stora hjulen går transporten enkelt. Enheten kan även flyttas uppför trappor utan problem. Dammsugare CT 44/55 Varianter E = med elektronik S = i SYSTAINER Modell E S Utrustning/leveransomfattning Art-nr 1 filtersäck, sugslang Ø 27 x,5 m-as, skjutbygel, Kabelvinda, behållare-/filtersäcksvolym 44/42 l, i kartong 5807 CTL 44 E CTL 44 LE CTL 55 E CTM 44 E CTM 44 LE CTM 55 E Tekniska data, se sidan 267 Tillbehör, se sidan filtersäck, sugslang Ø 27 x,5 m-as, skjutbygel, Kabelvinda, med LE-tryckluftsanslutning med tilluftspåkopplingsautomatik för Festool IAS 2-tryckluftsverktyg och för verktyg av övriga fabrikat, behållare-/ 580 Filtersäcksvolym 44/42 l, i kartong 1 filtersäck, sugslang Ø 27 x,5 m-as, skjutbygel, Kabelvinda, behållare-/filtersäcksvolym 55/50 l, i kartong filtersäck monterad, sugslang Ø 27 x,5 m-as, förslutningslock för insugningsrör, skjutbygel, Kabelvinda, Godkänd för dammklass M, behållare-/filtersäcksvolym 44/42 l, i kartong 1 filtersäck monterad, sugslang Ø 27 x,5 m-as, förslutningslock för insugningsrör, skjutbygel, Kabelvinda, med LE-tryckluftsanslutning med tillufts-påkopplingsautomatik för Festool IAS 2-tryckluftsverktyg och för verktyg av övriga fabrikat, Godkänd för dammklass M, behållare-/filtersäcksvolym 44/42 l, i kartong 1 filtersäck monterad, sugslang Ø 27 x,5 m-as, förslutningslock för insugningsrör, skjutbygel, Kabelvinda, Godkänd för dammklass M, behållare-/filtersäcksvolym 55/50 l, i kartong

14 Dammsuga Dammsugare CT 44/55 CT 44/55 För den som vill ha mer Utmärkta värden Alltid tillräckligt med luft Filterbyte lätt och smidigt 06 De mobila dammsugarna CTM uppfyller en För att ett bra dammutsug alltid ska kunna Det kan vara besvärligt att byta huvudfiltret. 07 speciell säkerhetsstandard. De har ett tillstånd för dammklass M, dvs för hälsofarligt damm med MAK-värden > 0,1 mg/m³ samt för trädamm. garanteras under arbetet, har CTM-maskinerna FlowDetect, en elektronikenhet som kontrollerar dammsugarens volymström. Det innebär att om minsta lufthastigheten i dammsugaren sjunker under 20 m/sek, hörs en signal. Åtminstone om man inte har någon mobil dammsugare från Festool. Har man en sådan är bytet lätt och bekvämt, nämligen utan verktyg. Överdelen kan låsas för detta ändamål Volymutnyttjande filtersäcks-/behållarvolym i % % 80 % 60 % 95 % 70 % 6 % 50 % % 20 % 0 % Festool CT Konkurrent A Källa: Festool testverkstad Konkurrent B Konkurrent C 17 Snabb och enkel förvaring Doserad effekt God lönsamhet För fria händer vid transport och för bekvämt arbete, kan SYSTAINER med tillbehör eller maskiner sättas fast på de mobila dammsugarna. Hög dammsugseffekt är inte alltid det bästa. Vid slipning på jämna ytor sugs slipverktyget fast vid materialet och kan inte längre röras kontrollerat. Sugkraftsregleringen förhindrar denna effekt. Tack vare flatfiltret och den smarta behållarkonstruktionen sticker inga filterelement eller maskindelar ut i dammsugarens behållare. Det gör att nästan 100% av filtersäckens/behållarens volym utnyttjas. Ytterligare detaljer finner du på

15 Dammsuga Specialdammsugare De tre specialisterna på allt som kan behöva sugas upp Oavsett om dammet är hälsofarligt, cancerframkallande eller till och med utgör en explosionsrisk Festool har den idealiska dammsugaren för särskilda användningssituationer i hantverksarbete och industri. Skydd mot hälsoskador är alltid det centrala. SRM 45 Muskelpaketet som suger i ordentligt Denna industridammsugare är idealisk för kontinuerlig användning vid utsugning av hälsofarligt damm i klass M. EC-motorn ger högsta möjliga livslängd även vid hårt och långvarigt arbete. Den är som klippt och skuren för kvasistationär användning vid bearbetning av metall-, plasteller keramikdelar, trä- och lackytor. Antistatutrustningen förhindrar elektrostatisk uppladdning och den flexibla, steglösa sugkraftsregleringen gör att sugkraften kan anpassas optimalt till arbetsobjektet. SRM 45 LE-EC kan även användas med tryckluftsverktyg. SRM 45 E-PLANEX Utsug för alla tillfällen Med den extremt effektstarka specialdammsugaren PLANEX SRM 45 E suger man lätt upp allt damm från PLANEX långhalsslip LHS 225. Den konstanta sugeffekten skapas av 2-stegs-turbinen, den steglösa sugkraftsregleringen och den automatiska huvudfilterrengöringen. Detta system rengör huvudfiltret med jämna mellanrum, utan att man måste avbryta arbetet. Därför är dammsugaren mycket lämplig för bearbetning av stora ytor, slipning av stora spackelmassor och utsugning av fint damm, till exempel gipsdamm. Dammsugaren PLANEX SRM 45 E är som regel tillåten för dammklass M. Men den lämpar sig även för alla förekommande rengöringsarbeten i verkstaden och ute på fältet. Specialdammsugare SRM 45 och SRM 45 PLANEX Varianter E = med elektronik S = i SYSTAINER Modell E S Utrustning/leveransomfattning Art-nr SRM 45 LE-EC SRM 45 E-PLANEX Tekniska data, se sidan 268 Tillbehör, se sidan 280 tryckluftsanslutning med av och påkopplingsautomatik, 1 filtersäck, sugslang Ø 27 x,5 m-as, Godkänd för dammklass M, i kartong filtersäck, sugslang Ø 6 x,5 m AS/LHS 225 med PLANEX specialmuff, verktygshållare PLANEX, för långhalsslip PLANEX, Godkänd för dammklass M, i kartong

16 Dammsuga Specialdammsugare SRM 70 För maximal säkerhet Många typer av damm klassificeras som explosionsfarliga eller brännbara, och får endast avlägsnas med lämpliga dammsugare. Till dessa dammsorter räknas till exempel aluminium- och pappersdamm, sotdamm, pulverlackdamm och damm från glas- och kolfiberförstärkt plast. Sådant suger SRM 70 LE-EC ut säkert i många år. Det garanterar den slitstarka EC-motorn. Endast rätt kombination av specialdammsugare och tryckluftsverktyg ger den nödvändiga säkerheten. SRM 70 LE-EC uppfyller ATEX-direktivet (EG 94/9/EC) för zon 22 och är tillåten för dammklass L och M samt explosionsklass St1, St2 och St. Genom den optimala sugkraftsregleringen kan man alltid anpassa sugkraften till arbetsobjektet SRH 45 Specialdammsugaren som ger bättre hälsa För cancerframkallande och sjukdomsalstrande damm som bly, kadmium, nickel och zinkkromat ger SRH 45 maximal säkerhet tack vare en filtreringsgrad på 99,995%. SRH 45 är rätt maskin för arbeten som asbestsanering, sanering av tak isolerade med stenull och bearbetning av träytor som impregnerats med farliga träskyddsmedel. Även denna specialdammsugare har steglös sugkraftsreglering Specialdammsugare SRM 70 och SRH 45 Varianter E = med elektronik S = i SYSTAINER Modell E S Utrustning/leveransomfattning Art-nr SRM 70 LE-EC/B1 SRH 45 E tryckluftsanslutning med av och påkopplingsautomatik, 1 filtersäck, sugslang Ø 27 x,5 m-as, behållare-/filtersäcksvolym 70/40 l, Godkänd för dammklass M, för brännbart och explosivt damm i klasserna St1, St2 och St i zon 22, uppfyller ATEX-riktlinje, i kartong filtersäck, sugslang Ø 27 x,5 m-as, med tillstånd kategori H för cancerframkallande damm, i kartong Tekniska data, se sidan 268/269 Tillbehör, se sidan

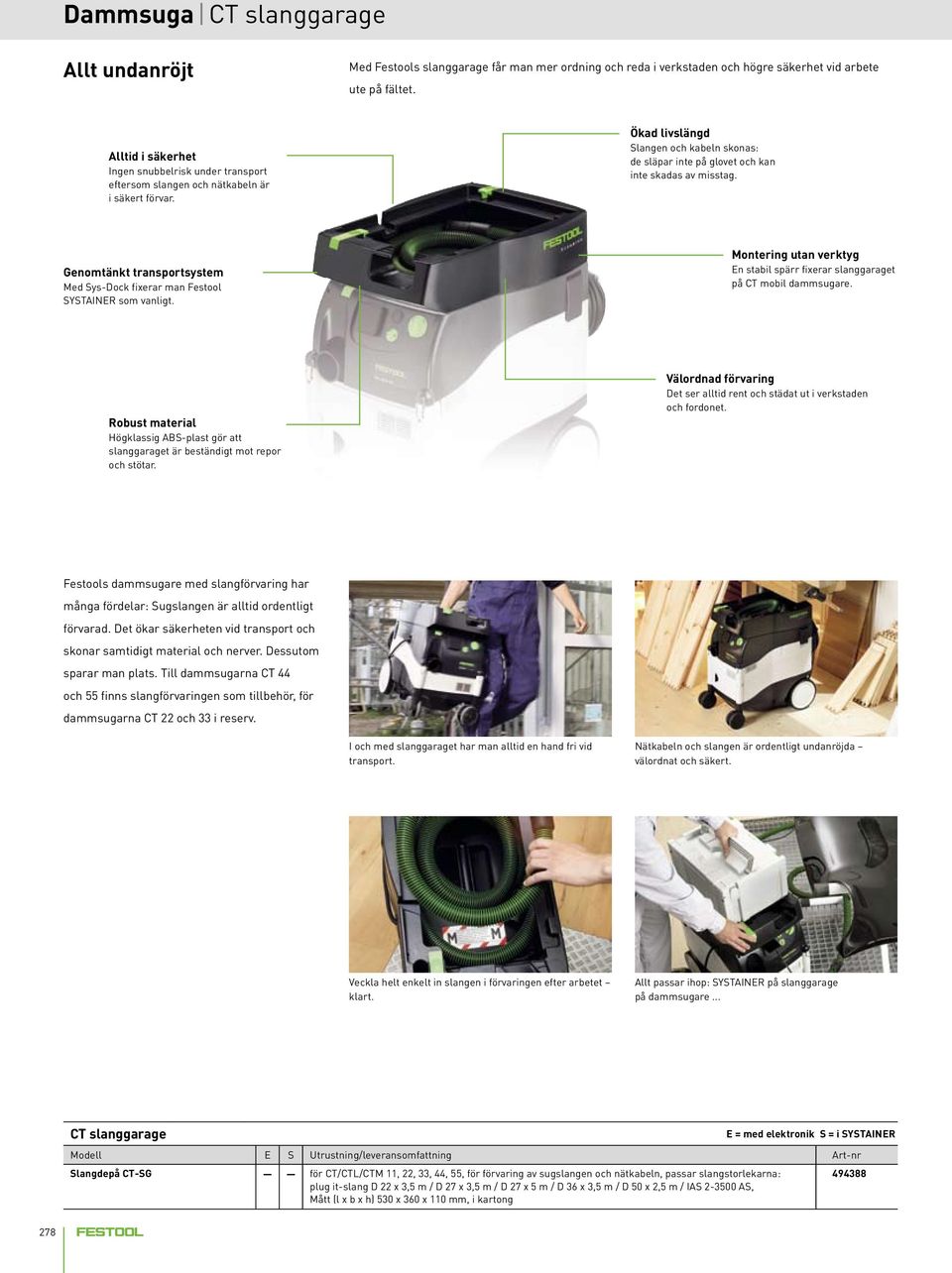

17 Dammsuga CT slanggarage Allt undanröjt Med Festools slanggarage får man mer ordning och reda i verkstaden och högre säkerhet vid arbete ute på fältet. Alltid i säkerhet Ingen snubbelrisk under transport eftersom slangen och nätkabeln är i säkert förvar. Ökad livslängd Slangen och kabeln skonas: de släpar inte på glovet och kan inte skadas av misstag. Genomtänkt transportsystem Med Sys-Dock fixerar man Festool SYSTAINER som vanligt. Montering utan verktyg En stabil spärr fixerar slanggaraget på CT mobil dammsugare. Robust material Högklassig ABS-plast gör att slanggaraget är beständigt mot repor och stötar. Välordnad förvaring Det ser alltid rent och städat ut i verkstaden och fordonet. Festools dammsugare med slangförvaring har många fördelar: Sugslangen är alltid ordentligt förvarad. Det ökar säkerheten vid transport och skonar samtidigt material och nerver. Dessutom sparar man plats. Till dammsugarna CT 44 och 55 finns slangförvaringen som tillbehör, för dammsugarna CT 22 och i reserv. I och med slanggaraget har man alltid en hand fri vid transport. Nätkabeln och slangen är ordentligt undanröjda välordnat och säkert. Veckla helt enkelt in slangen i förvaringen efter arbetet klart. Allt passar ihop: SYSTAINER på slanggarage på dammsugare... CT slanggarage E = med elektronik S = i SYSTAINER Modell E S Utrustning/leveransomfattning Art-nr Slangdepå CT-SG för CT/CTL/CTM 11, 22,, 44, 55, för förvaring av sugslangen och nätkabeln, passar slangstorlekarna: plug it-slang D 22 x,5 m / D 27 x,5 m / D 27 x 5 m / D 6 x,5 m / D 50 x 2,5 m / IAS AS, Mått (l x b x h) 50 x 60 x 110 mm, i kartong

18 Dammsuga Tillbehör Precis som till alla Festools mobila dammsugare, finns det praktiska och genomtänkta tillbehör för CT-modellerna: allt ifrån utsugsarmen och plug it-utsugsslangen till specialanpassade rengöringsset för de mest skilda användningsområden. Varje tillbehör drar sitt strå till stacken för att du ska kunna spara tid och pengar eller för att underlätta ditt arbete. 01 Arbeta med mindre påfrestningar Den stabila CT-utsugsarmen kan användas tillsammans med alla Festools dammsugare CT Slangen förs mot arbetsytan uppifrån, så att den inte rör och skadar arbetsobjektet. Inga fler kabelhärvor I plug it-utsugsslangen är nätkabeln integrerad i utsugsslangen. Den speciella plug it-anslutningen gör dessutom att man snabbt kan växla mellan olika maskiner, tidsbesparande och enkelt Längre livslängd Frekventare användning För fint damm Långvarig användning Longlife filtersäck är mycket långlivad med höghållfast polyester-vlies i tre skikt. Den är enkel att tömma och kan återanvändas gång på gång, vilket sparar pengar. Inget fint damm fastnar i SELFCLEAN-filtersäcken, eftersom det flexibla fibermaterialet faller ihop när maskinen stängs av, så att det fina dammet skakas ur. Då kan det inte bildas några filterkakor som gör att filtersäcken spricker (endast för CT 26/6). Longlife huvudfilter har en unik M-veckning, som förhindrar snabb igensättning av filtret och garanterar en perfekt rengöring med hjälp av avskakningsanordningen (ej för CT 26/6)

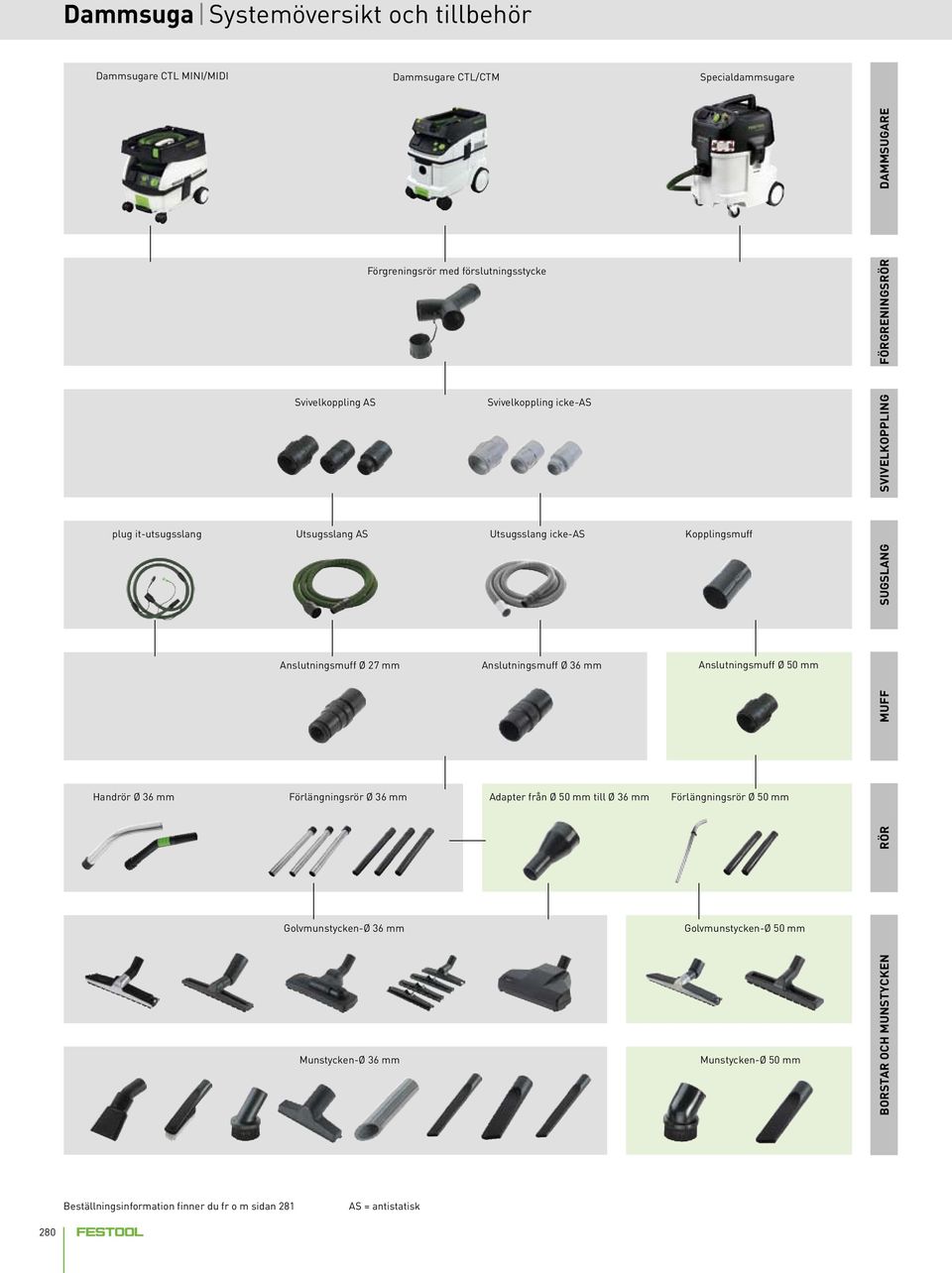

19 Dammsuga Systemöversikt och tillbehör Dammsugare CTL MINI/MIDI Dammsugare CTL/CTM Specialdammsugare Dammsugare Förgreningsrör med förslutningsstycke Svivelkoppling AS Svivelkoppling icke-as plug it-utsugsslang Utsugsslang AS Utsugsslang icke-as Anslutningsmuff Ø 27 mm Anslutningsmuff Ø 6 mm Handrör Ø 6 mm Förlängningsrör Ø 6 mm Adapter från Ø 50 mm till Ø 6 mm Golvmunstycken-Ø 6 mm Munstycken-Ø 6 mm Kopplingsmuff Anslutningsmuff Ø 50 mm Förlängningsrör Ø 50 mm Golvmunstycken-Ø 50 mm Munstycken-Ø 50 mm Borstar och munstycken Rör Muff Sugslang Svivelkoppling FÖRGRENINGSRÖR Beställningsinformation finner du fr o m sidan 281 AS = antistatisk 280

20 Dammsuga Tillbehör Rengöringsset Benämning och användning Typ Art-nr Rengöringsset fogmunstycke D6 FD-210, möbelmunstycke D 6 PD, sugpensel D 6 SP D 27 / D 6 D-RS Standardrengöringsset handrör, böjt D 6 HR-K, förlängningsrör D 6 VR-K, golvmunstycke, 4-delar D 6 BD270, fogmunstycke D 6 FD-210, möbelmunstycke D 6 PD D 27 / D 6 S-RS Rengöringsset för professionell användning handrör, böjt D 6 HR-K, förlängningsrör av metall D 6 VR-Mx, golvmunstycke, 4-delar D 6 TD, fogmunstycke D 6 FD-210 D 27 / D 6 P-RS Kompakt-rengöringsset böjt handrör D 6 HR-K, förlängningsrör D 6 VR-K, golvmunstycke 4 delar D 6 BD270, fogmunstycke D 6 FD, möbelmunstycke D 6 PD D 27/D 6 K-RS-Plus Hantverkarrengöringsset antistatisk sugslang D 6x,5m-AS, böjt handrör D 6 HR-M, förlängningsrör D 6 VR-M, mattmunstycke D 6 TD, fogmunstycke D 6 FD, möbelmunstycke D 6 PD, sugpensel D 6 SP D 6 HW-RS-Plus Städset för verkstad antistatisk sugslang D 6 x,5m-as, böjt handrör D 6 HR-M, förlängningsrör D 6 VR-M, golvmunstycke D 6 BD70 D 6 WB-RS-Plus Universalrengöringsset sugslang D 6x,5m, böjt handrör D 6 HR-K, förlängningsrör D 6 VR-K, golvmunstycke D 6 BD00, fogmunstycke D 6 PD, sugpensel D6S D 6 UNI-RS-Plus Grovsmutsrengöringsset sugslang D 50 x 2,5m, 2 förlängningsrör D50VR-K, golvmunstycke D 50 BD70, kvadratmunstycke D 50 QD, sugpensel D 50 SP, fogmunstycke D 50 FD D 50 GS-RS Renoverings-/rengöringsset 1 böjt handrör D 6 HR-M, förlängningsrör D 6 VR-M, 1 mattmunstycke D 6 TD, 1 fogmunstycke D 6 FD, 1 möbelmunstycke D 6 SP D 6 RS-M-Plus Golvrengöringsset 1 böjt handrör D 6 HR-M, förlängningsrör D 6 VR-M, 1 golvmunstycke D 6 BD 70 D 6 BD 70-RS-Plus

21 Dammsuga Tillbehör Rengöringsset Benämning och användning Typ Art-nr Tillbehörsförvaringsset med munstycken för CT/CTL/CTM 26/6 tillbehörsförvaring för munstycken, fogmunstycke D6 FD-210, möbelmunstycke D 6 PD, sugpensel D 6 SP Set ZBA-D CT26/ Tillbehörsförvaring för munstycken för CT/CTL/CTM 26/6 för förvaring av 1 golvmunstycke D27/6 och upp till munstycken ZBA-D CT26/ Tillbehörsförvaring för munstycken och rör för CT/CTL/CTM 26/6 för förvaring av ett rengöringsset D27/6 ZBA-D/R CT26/ Sugslang antistatiskt Benämning och användning Typ Art-nr Sugslang D 22 antistatiskt med svivelkoppling och anslutningsadapter, hög flexibilitet: idealisk för PS/LS/ETS/RTS/DTS/RS00/DX, värmebeständig upp till +70 C Avledningsmotstånd (DIN IEC 12) < 10 MΩ, Diameter 22 mm, Längd,5 m D 22x,5m-AS Sugslang D 27 antistatisk med svivelkoppling och anslutningsmuff, värmebeständig upp till +70 C Avledningsmotstånd (DIN IEC 12) < 10 MΩ, Diameter 27 mm, Längd,5 m D 27x,5m-AS Avledningsmotstånd (DIN IEC 12) <10 MΩ, Diameter 27 mm, Längd 5 m D 27x5m-AS metervara (utan anslutningsdetaljer), värmebeständig upp till +70 C Avledningsmotstånd (DIN IEC 12) < 10 MΩ, Diameter 27 mm D 27 MW-AS specialutförande endast för SRM 12 LE-AS/ SRM 70 LE-EC, med svivelkoppling och anslutningsadapter, värmebeständig upp till +70 C Avledningsmotstånd (DIN IEC 12) < 10 MΩ, Diameter 27 mm, Längd,5 m D 27x,5m-AS/B Sugslang D6 antistatiskt med svivelkoppling och anslutningsmuff, värmebeständig upp till +70 C Avledningsmotstånd (DIN IEC 12) < 10 MΩ, Diameter 6 mm, Längd,5 m D 6x,5m-AS för långhalsslip PLANEX Avledningsmotstånd (DIN IEC 12) <10 MΩ, Diameter 6 mm, Längd,5 m D 6x,5m-AS/LHS Avledningsmotstånd (DIN IEC 12) < 10 MΩ, Diameter 6 mm, Längd 5 m D 6x5m-AS Avledningsmotstånd (DIN IEC 12) < 10 MΩ, Diameter 6 mm, Längd 7 m D 6x7m-AS metervara (utan anslutningsdetaljer), värmebeständig upp till +70 C Avledningsmotstånd (DIN IEC 12) < 10 MΩ, Diameter 6 mm D 6 MW-AS Sugslang D50 antistatisk med 2 svivelkopplingar, värmebeständig upp till +70 C Avledningsmotstånd (DIN IEC 12) < 10 MΩ, Diameter 50 mm, Längd 2,5 m D 50x2,5m-AS med svivelkoppling och anslutningsmuff, värmebeständig upp till +70 C Avledningsmotstånd (DIN IEC 12) < 10 MΩ, Diameter 50 mm, Längd 4 m D 50x4m-AS metervara (utan anslutningsdetaljer), värmebeständig upp till +70 C Avledningsmotstånd (DIN IEC 12) < 10 MΩ, Diameter 50 mm D 50 MW-AS SUGSLANG Benämning och användning Typ Art-nr sugslang D 27 med svivelkoppling och anslutningsmuff, värmebeständig upp till +70 C Diameter 27 mm, Längd,5 m D 27x,5m Diameter 27 mm, Längd 5 m D 27x5m metervara (utan anslutningsdetaljer), värmebeständig upp till +70 C Diameter 27 mm D 27 MW

22 Dammsuga Tillbehör SUGSLANG Benämning och användning Typ Art-nr Sugslang D 6 med svivelkoppling och anslutningsmuff, värmebeständig upp till +70 C Diameter 6 mm, Längd,5 m D 6x,5m Diameter 6 mm, Längd 5 m D 6x5m Diameter 6 mm, Längd 7 m D 6x7m metervara (utan anslutningsdetaljer), värmebeständig upp till +70 C Diameter 6 mm D 6 MW Sugslang D 50 med svivelkoppling och anslutningsmuff, värmebeständig upp till +70 C Diameter 50 mm, Längd 2,5 m D 50x2,5m med 2 svivelkopplingar, värmebeständig upp till +70 C Diameter 50 mm, Längd 4 m D 50x4m metervara (utan anslutningsdetaljer), värmebeständig upp till +70 C Diameter 50 mm D 50 MW Sugslang plug it D 27 Benämning och användning Typ Art-nr Sugslang plug it D 27 antistatisk med plug it-anslutning, antistatisk Diameter 27 mm, Längd,5 m plug it D 27x,5m-AS Slangmuffar Benämning och användning Typ Art-nr Antistatisk svivelkoppling för antistat-sugslang D27 Svivelkoppling för anslutning på dammsugarens insug, ytter-diameter Ø 58 mm D 27 DAG-AS för antistat-sugslang D6 Svivelkoppling för anslutning på dammsugarens insug, ytter-diameter Ø 58 mm D 6 DAG-AS för antistat-sugslangd50 Svivelkoppling för anslutning på dammsugarens insug, ytter-diameter Ø 58 mm D 50 DAG-AS Vinkel-svivelkoppling antistat för antistatsugslang D 22 och D 27 på CTL MINI och CTL MIDI D 27 DAG/90 - AS SVIVELKOPPLING för sugslang D 27 Svivelkoppling för anslutning på dammsugarens insug, ytter-diameter Ø 58 mm D 27 DAG för sugslang D 6 Svivelkoppling för anslutning på dammsugarens insug, ytter-diameter Ø 58 mm D 6 DAG för sugslang D50 Svivelkoppling för anslutning på dammsugarens insug, ytter-diameter Ø 58 mm D 50 DAG CHIP GROOVE för sugslang D 22 för anslutning på sugsidan (elverktyg eller sugmunstycke) D 22 DM-AS för sugslang D 27 för anslutning på sugsidan (elverktyg eller sugmunstycke) D 27 DM-AS för sugslang D 6 för anslutning på sugsidan (elverktyg eller sugmunstycke) D 6 DM-AS CHIP GROOVE för sugslang D 6 för långhalsslip PLANEX för anslutning på sugsidan (elverktyg eller sugmunstycke) D 6 DM-AS-LHS UTSUGSADAPTER D 50/D 6 AA

23 Dammsuga Tillbehör Slangmuffar Benämning och användning Typ Art-nr Förgreningsrör, antistatiskt för D 50/D 6/D 27 med förslutningsstycke, för anslutning av två sugslangar, för dammsugare godkända för hälsofarligt damm är samtidig drift inte tillåten D 50 SV-AS/D 50 V Förslutningsstycke för förslutning av insugningsstuts, komplettering CT/CTL 11, CT/CTL 22, CT/CTL, CT/CTL 44, CT/CTL 55 D 50/V Kopplingsmuff antistat för koppling av sugslangar D 50 / D 6 / D 27, vid D 27/D 6-slangar måste anslutningsmuffen för en slang bytas ut mot svivelkoppling D 6/D 27 D 50/D 50 VM-AS RÖR Nr Benämning och användning Typ Art-nr HANDRÖR ädelstål, passar till D27 och D6 D 6 HR-M HANDRÖR propenplast (PP), böjt, med luftjusteringsreglage för reglering av sugkraften, passar till D27 och D6 D 6 HR-K FÖRLÄNGNINGSRÖR ädelstål -delar, passar till D27 och D6 Längd 950 mm D 6 VR-M x FÖRLÄNGNINGSRÖR propenplast (PP), delar, passar till D27 och D6 Längd 950 mm D 6 VR-K x FÖRLÄNGNINGSRÖR aluminiumeloxerad, 1 del, passar till D50 Längd 1100 mm D 50 VR-M FÖRLÄNGNINGSRÖR plast, 2-delad, passar till D50 Längd 970 mm D 50 VR-K 2x Golvmunstycke Nr Benämning och användning Typ Art-nr GOLVMUNSTYCKE industriutförande, aluminium, med 2 löprullar och 2 borstinsatser, passar till D27 och D6 Bredd 70 mm D 6 BD GOLVMUNSTYCKE industriutförande, aluminium, med 2 löprullar och 2 borstinsatser, passar till D50 Bredd 450 mm D 50 BD GOLVMUNSTYCKE plast, med 2 löprullar och 2 borstinsatser, passar till D27 och D6 Bredd 00 mm D 6 BD GOLVMUNSTYCKE plast, med 2 löprullar och 2 borstinsatser, passar till D50 Bredd 70 mm D 50 BD GOLVMUNSTYCKE fyra delar, plast med bytesinsatser (borstar, gummiläppar, matta), passar till D27 och D6 Bredd 270 mm D 6 BD Mattmunstycke med glidsula, omkopplingsbar för textilbeläggning och hård beläggning, passar till D27 och D6 D 6 TD Turbo/Kombimunstycke för textilbeläggning/hård botten, med 4 löprullar, borstvals driven av insugningsluft, passar till D27 och D6 Bredd 270 mm D 6 TKB

24 Dammsuga Tillbehör Special munstycke/-borstar Nr Benämning och användning Typ Art-nr FOGMUNSTYCKE Plast, passar till D27 och D6 Längd 00 mm D 6 FD plast, passar till D27 och D6 Längd 210 mm D 6 FD FOGMUNSTYCKE Plast, passar till D50 Längd 200 mm D 50 FD SUGPENSEL Plast Diameter 70 mm D 6 SP Plast, passar till D50 Diameter 85 mm D 50 SP MÖBELMUNSTYCKE plast, med borstinsats, passar till D27 och D6 Bredd 120 mm D 6 PD Universalborste plast,borstkrans 120 x 40mm, passar till D27 och D6 D 6 UBD Avfasat munstycke gummi, passar till D27 och D6 Längd 190 mm, Diameter 40 mm D 6 SRD Flatmunstycke specialgummi, oljebeständig, passar till D27 och D6 Bredd 100 mm D 6 FDG CT-Tillbehör Nr Benämning och användning Typ Art-nr Slangdepå för CT/CTL/CTM 11, 22,, 44, 55 för förvaring av sugslangen och nätkabeln, passar slangstorlekarna: plug it-slang D 22 x,5 m / D 27 x,5 m / D 27 x 5 m / D 6 x,5 m / D 50 x 2,5 m / IAS AS Mått (l x b x h) 50 x 60 x 110 mm CT-SG VERKTYGSHÅLLARE för CT/CTL/CTM 11, 22,, 44, 55 för långhalsslip PLANEX WHR/CT-LHS VERKTYGSHÅLLARE för CT/CTL/CTM 26/6 verktygshållare för slipmaskiner av förstklassigt rostfritt stål, för säker och ergonomisk förvaring för el-/ eller tryckluftsverktyg WHR-CT 26/ Gnistsläckare för dammsugare för CT/CTL/CTM 11, 22, 26,, 6, 44, 55 D 50 FL SKJUTBYGEL för CT/CTL/CTM 11, 22,, 44, 55 SB-CT SKJUTBYGEL för CT/CTL/CTM 26/6 med munstyckshållare ZBA-D CT26/6 SB-CT 26/ Slangkrok för CT/CTL/CTM 11, 22,, 44, 55 för att linda upp sugslangen SH-CT Slanghållare för CT/CTL/CTM 11, 22, 26,, 6, 44, 55 får bort slangen från golvet, förhindrar snubbelolyckor SHR-CT/SR SMUTSBEHÅLLARE för CT/CTL/CTM 22 smutsbehållare för uppsugning av vätska blandad med grov smuts (t ex metallspån + kylsmörjmedel) SBH-CT för CT/CTL/CTM smutsbehållare för uppsugning av vätska blandad med grov smuts (t ex metallspån + kylsmörjmedel) SBH-CT

25 Dammsuga Tillbehör CT-Tillbehör Nr Benämning och användning Typ Art.nr CT-utsugsarm för CTL 44, CTM 44, CTL 55, CTM 55 utan skjutbygel, rörset med anslutningar Längd 2119 mm, Bredd 116 mm CT-ASA för CTL 22, CTM 22, CTL, CTM med skjutbygel SB-CT, rörset med anslutningar Längd 2119 mm, Bredd 116 mm CT-ASA/SB CT-utsugsarm för CT/CTL/CTM 26/6 med skjutbygel SB-CT 26/6, rörset med anslutningar CT-ASA CT 26/6/SB VERKTYGSHÅLLARE för CT-ASA, CT-ASA/SB för säker och ergonomisk förvaring av 2 el- eller tryckluftsdrivna verktyg WHR/CT-ASA Styrsats för CT/CTL/CTM 26/6 för förbindning av en mobil dammsugare CT med energi-/utsugsenheten och utsugsarmen, mobila dammsugare i LE-utförande krävs inte Modul-EAA CT26/ Eluttagsmodul för CT/CTL/CTM 26/6 eluttag med konstant ström Modul-SD CT 26/ Eluttagsmodul E/A för CT/CTL/CTM 26/6 eluttag med till-/frånkopplingsautomatik Modul-SD E/A CT 26/ CT-Tillbehör tryckluft Nr Benämning och användning Typ Art-nr Tryckluftsmodul för modifiering av CT-mobila dammsugare av utförande E till LE-utförande, med extra till-/frånkopplingsautomatik för tryckluft, gäller ej CT 11/CT MINI/CT MIDI DLM-CT Tryckluftsmodul för CT/CTL/CTM 26/6 för komplettering av mobila dammsugare i LE-utförande, med extra till- och frånkopplingsautomatik för tryckluft DL CT26/ APRON adapter, speciell för dammsugare SRM 12 LE-AS/ SRM 70 LE-EC, aluminium, specialutförande för dammsugare SRM 12 LE-AS, aluminium, används endast tillsammans med IAS2-A-SR Utvändig Ø 51/40 mm, innerdiameter 48/ mm IAS 2-AK-B FÖRSÖRJNINGSENHET för mobila dammsugare CT i LE-utförande, bestående av kondensavtappning, tryckregulator, lubrikator och oljefritt tryckluftsuttag med snabbkoppling, vid CT/CTL/CTM 22/: kan monteras endast i kombination med skjutbygel SB-CT, gäller ej CT 11/CT MINI/CT MIDI VE-CT FÖRSÖRJNINGSENHET för CT26/6 i LE-utförande kondensavtappning, tryckregulator, lubrikator och oljefritt tryckluftsuttag med snabbkoppling VE-CT 26/ IAS 2-anslutning för SRM 45, SRM 70, CT mobila dammsugare till förbindning med IAS2-slangar, integrerad anslutning för tryckluftstillförsel via tryckluftskopplingsslang, antistatutförande, för EAA i EW/DW-utförande, gäller ej CT 11/CT MINI/CT MIDI ytterdiameter 58 mm IAS 2-A-ASA/CT/SRM45/ IAS 2-dubbelanslutning för samtidig anslutning av 2 IAS 2-tryckluftsverktyg i växeldrift (OBS! Extra anslutning IAS 2-A-ASA/CT/SRM45/70 (454757) krävs) ytterdiameter 58 mm IAS 2-DA-CT

26 Dammsuga Tillbehör Tillbehör för SR Nr Benämning och användning Typ Art-nr VERKTYGSHÅLLARE för SRM 45 E-PLANEX WHR/SRM 45-LHS Långtids-förfilter som ersättning för FIS filtersäck vid grovsmuts, kan användas för alla SR-dammsugare, förutom SR 15, SRH 204, SRM 12, SRM 45/70, SRH 45 VF-Multi Gnistsläckare för dammsugare för CT/CTL/CTM 11, 22, 26,, 6, 44, 55 D 50 FL SR-Tillbehör tryckluft Nr Benämning och användning Typ Art-nr 02 + FÖRSÖRJNINGSENHET för dammsugare i LE-utförande (tryckluftsautomatik) i serie SR00 VE-SR FÖRSÖRJNINGSENHET för dammsugare i LE-utförande (tryckluftsautomatik) i serie SR200 VE-SR FÖRSÖRJNINGSENHET för SRM 45 LE-EC för tryckluftsrengöring VE-SRM FÖRSÖRJNINGSENHET för SRM 70 LE-EC VE-SRM IAS 2-anslutning adapter för anslutning av SR-dammsugare i LE-utförande med IAS2-slang, antistatutförande, antistatutförande integrerad anslutning för tryckluftstillförsel ytterdiameter 58 mm IAS 2-A-SR LUFTFILTERKASSETT för SRM12 (1 st medlevereras), användbar för SR151, SRM152, SR200, SR201, SR202, SR20, SR212, SRH204, SR01, SR02, SR0 skyddar motorn vid höga dammansamlingar i luften LFC-SR CT Filter och filtersäckar Benämning och användning Typ Art-nr Huvudfilter för CT/CTL MINI, CT/CTL MIDI förpackning 1 st HF-CT-MINI/MIDI Huvudfilter för CT/CTL/CTM 11, 22,, 44, 55 förpackning 2 st HF-CT / Huvudfilter för CT/CTL/CTM 26/6 förpackning 1 st HF-CT 26/ för CT/CTL/CTM 26/6 motsvarar HEPA-klass 1 förpackning 1 st HEPA HF-CT 26/ Våtfilter för CT/CTL MINI, CT/CTL MIDI förpackning 1 st NF-CT MINI/MIDI Våtfilter för CT/CTL/CTM 11, 22,, 44, 55 förpackning 2 st NF-CT / Våtfilter för CT/CTL/CTM 26/6 förpackning 1 st NF-CT 26/ FILTERSÄCK för CT/CTL MINI förpackning 5 st FIS-CT/CTL MINI / för CT/CTL MINI förpackning 20 st FIS-CT/CTL MINI / FILTERSÄCK för CT/CTL MIDI förpackning 5 st FIS-CTL MIDI /
