1 Köra radio på distans! Egenutvecklad fjärrstyrning av radiostation!

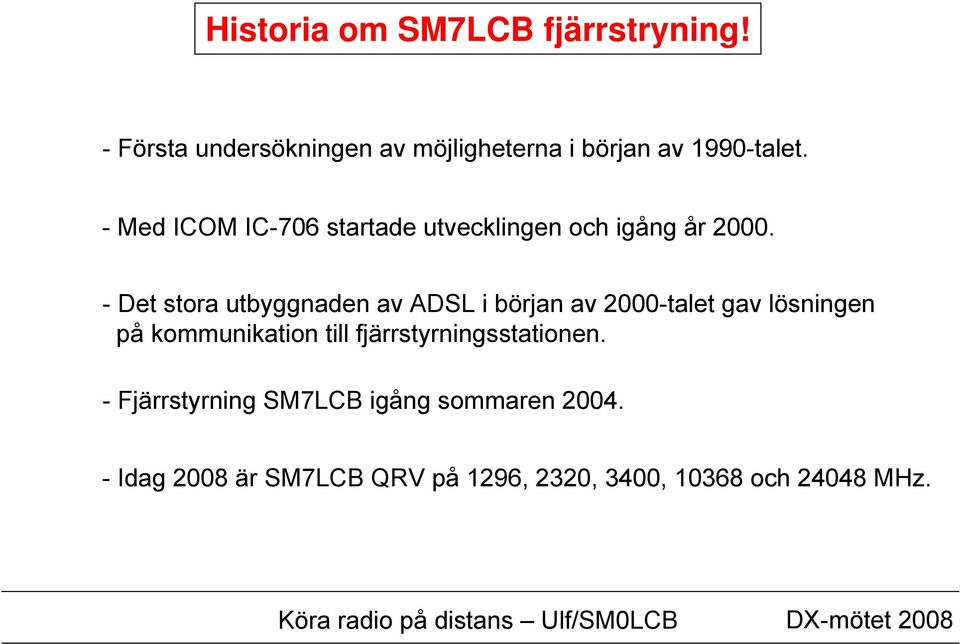

2 Historia om SM7LCB fjärrstryning! - Första undersökningen av möjligheterna i början av 1990-talet. - Med ICOM IC-706 startade utvecklingen och igång år Det stora utbyggnaden av ADSL i början av 2000-talet gav lösningen på kommunikation till fjärrstyrningsstationen. - Fjärrstyrning SM7LCB igång sommaren Idag 2008 är SM7LCB QRV på 1296, 2320, 3400, och MHz.

3 Historia om SM7LCB fjärrstryning! -Radio (ICOM IC-706). -Dator (gammal Dell). -WLAN förbindelse till Internet. -Koax till antennhuset.

4 Historia om SM7LCB fjärrstryning! QRV på -1.3 GHz -2.3 GHz -3.4 GHz -10 GHz -24 GHz Mikrovåg

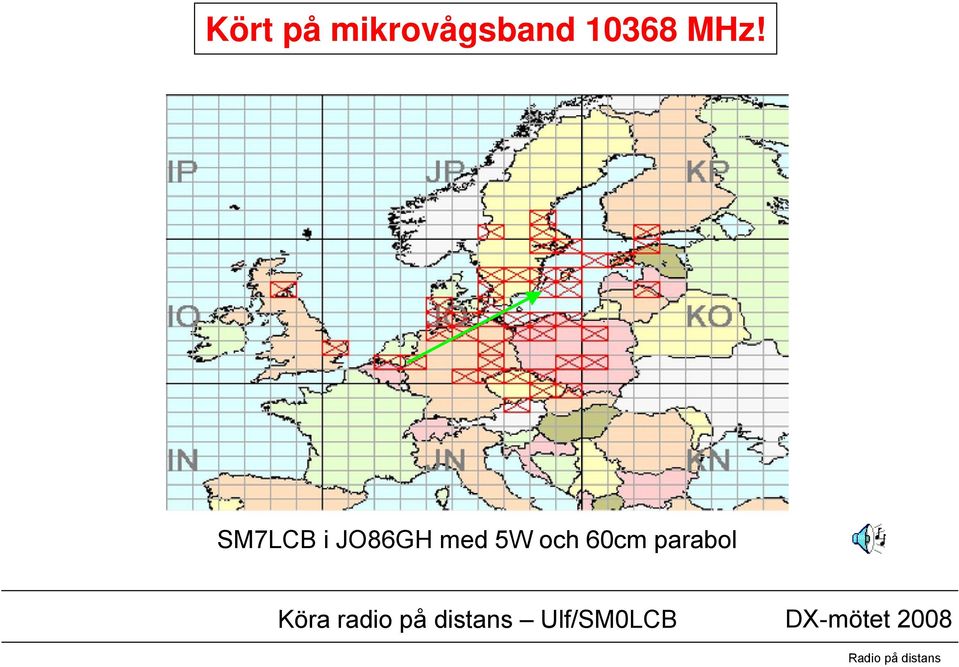

5 Kört på mikrovågsband MHz! SM7LCB i JO86GH med 5W och 60cm parabol Radio på distans

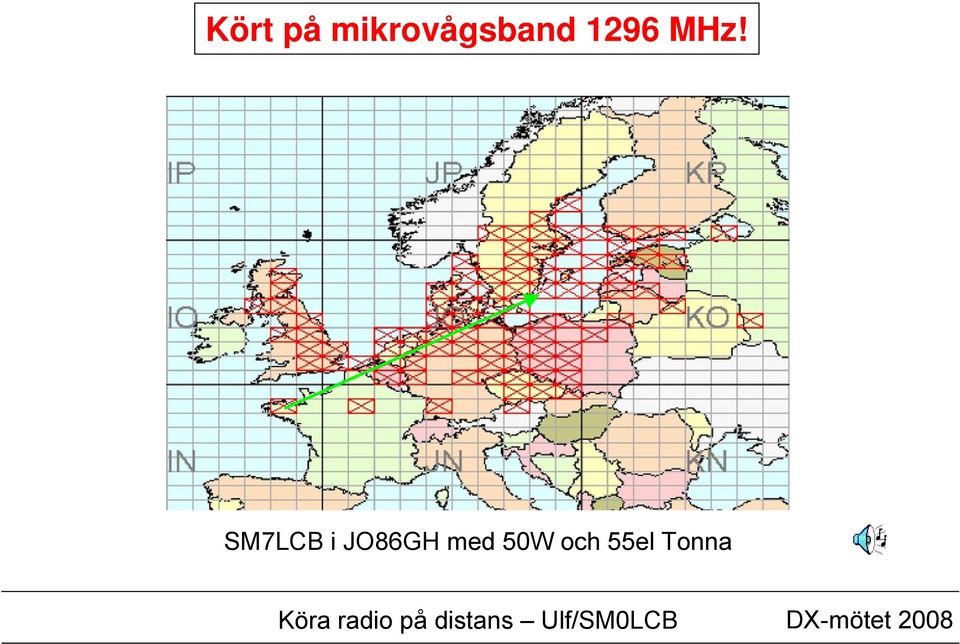

6 Kört på mikrovågsband 1296 MHz! SM7LCB i JO86GH med 50W och 55el Tonna

7 Att köra radio på distans! Fjärrstyrning av radiostation: - Styra radio ICOM IC Styra antenn och transverter. - Överföring av ljud. - Överföring av CW.

8 Vad behöver man! Detta går att köpa färdigt. Internet MHz Saknas: -Mjukvara - en massa styrning.. -Hårdvara för styrning av - antennriktning (rotor). - transverter för mikrovåg. Stryning radio

9 Fjärrstyrning av radio IC-706! ICOM klient Mjukvara ICOM server Internet TTL-RS232 interfacebox TTL-RS232 interfacebox

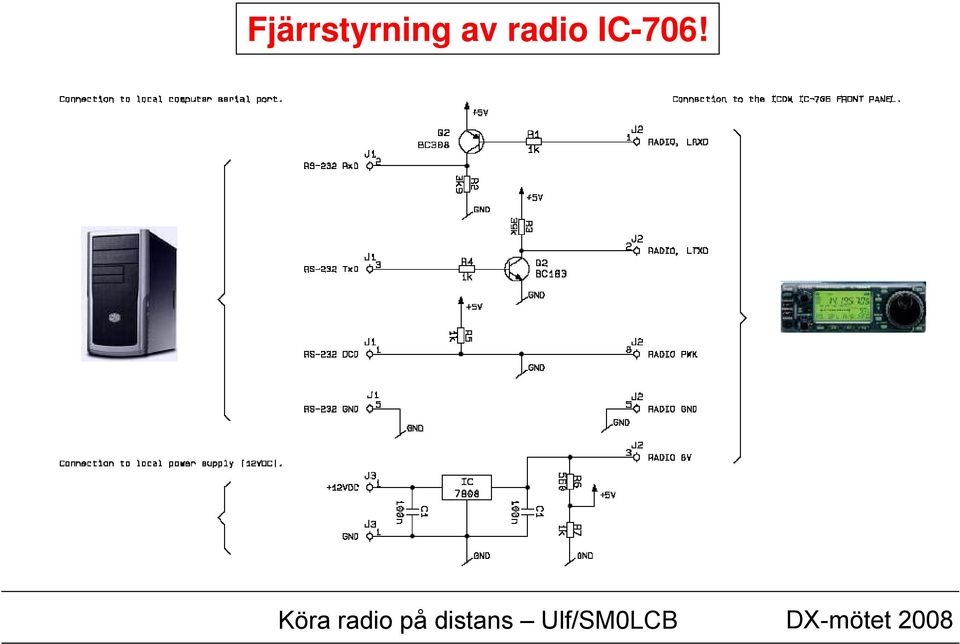

10 Fjärrstyrning av radio IC-706!

11 Fjärrstyrning av radio IC-706! IC-706

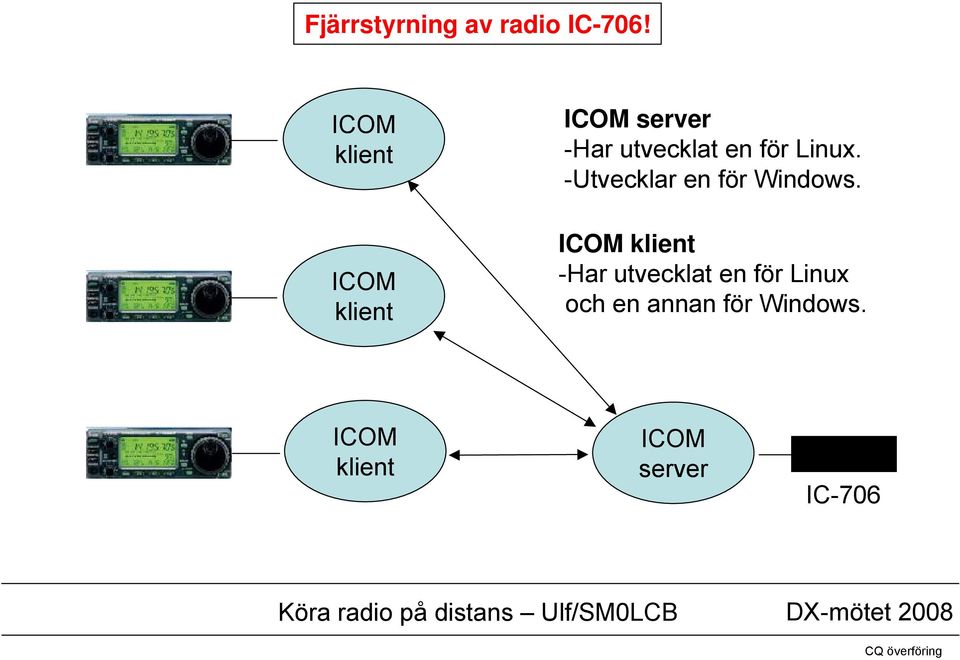

12 Fjärrstyrning av radio IC-706! ICOM klient ICOM klient ICOM server -Har utvecklat en för Linux. -Utvecklar en för Windows. ICOM klient -Har utvecklat en för Linux och en annan för Windows. ICOM klient ICOM server IC-706 CQ överföring

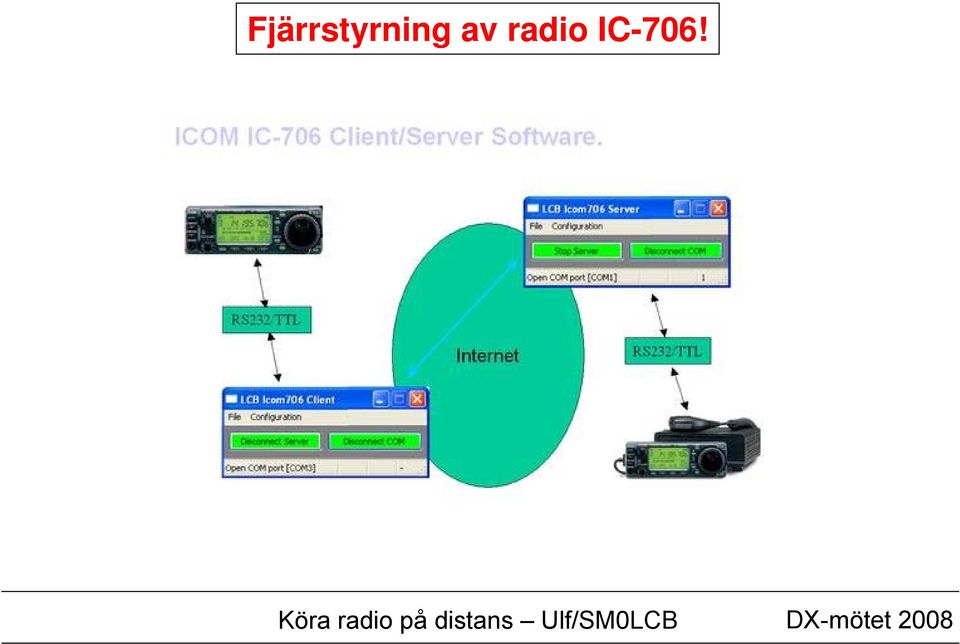

13 Fjärrstyrning av radio IC-706!

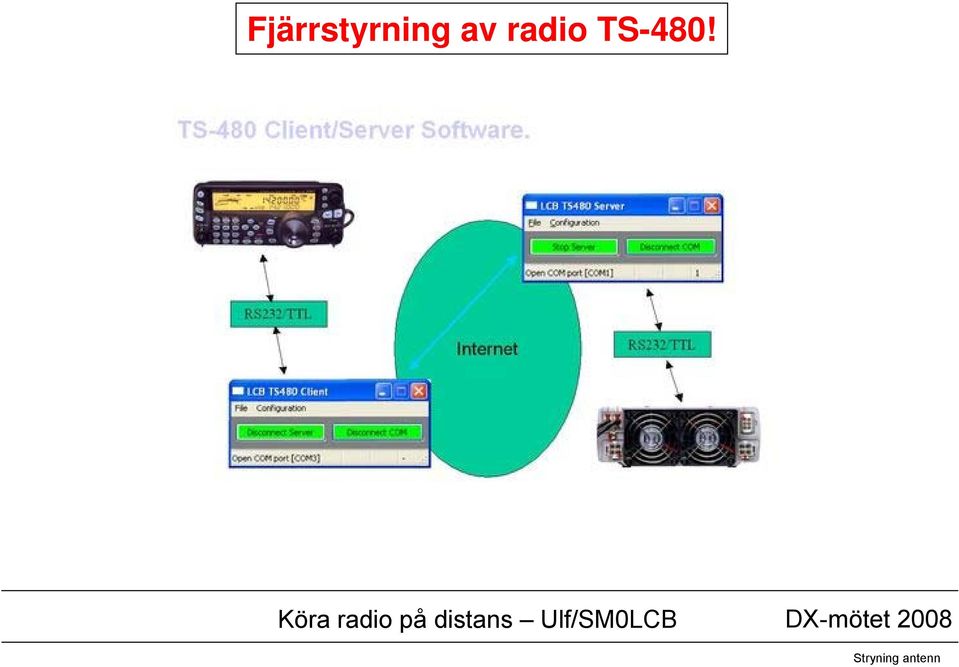

14 Fjärrstyrning av radio TS-480! TS480 klient TS480 klient TS480 server - Har utvecklat en för Linux och en annan för Windows. TS480 klient -Har utvecklat en för Linux och en annan för Windows. TS480 klient TS480 server CQ överföring

15 Fjärrstyrning av radio TS-480! Stryning antenn

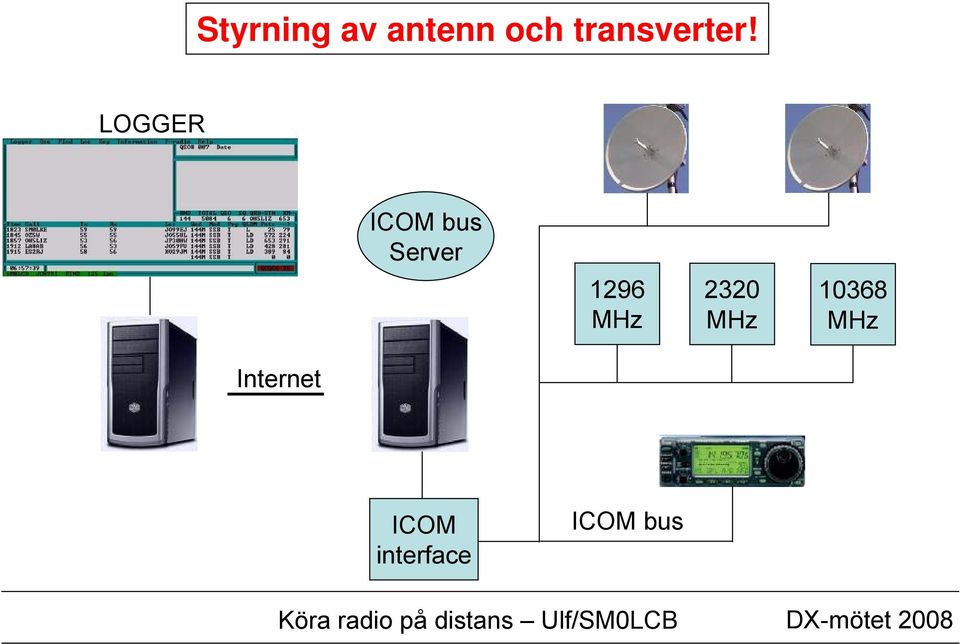

16 Styrning av antenn och transverter! LOGGER ICOM bus Server 1296 MHz 2320 MHz MHz Internet ICOM interface ICOM bus

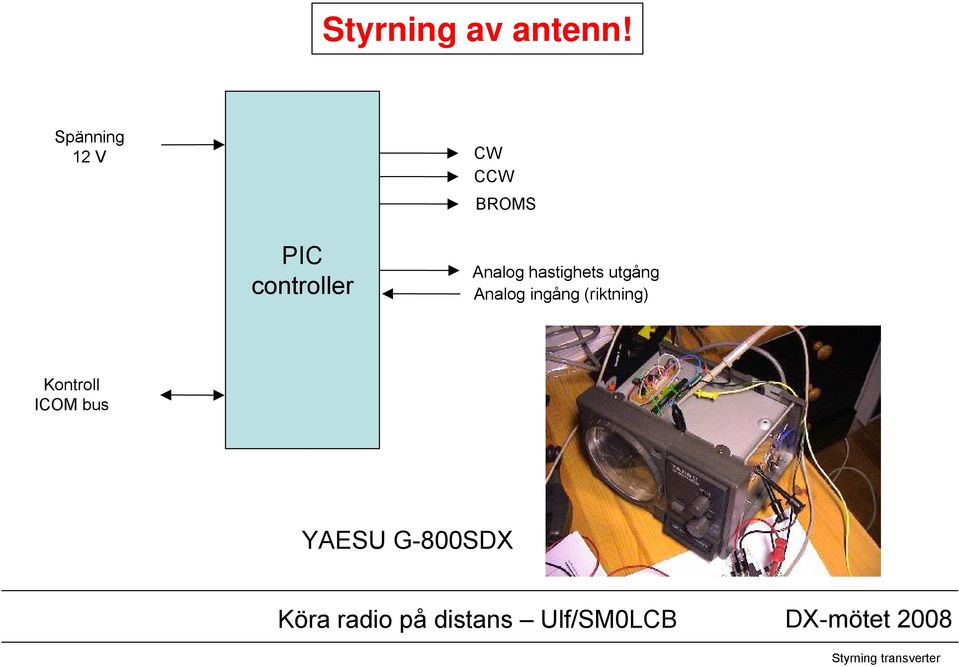

17 Styrning av antenn! Spänning 12 V CW CCW BROMS PIC controller Analog hastighets utgång Analog ingång (riktning) Kontroll ICOM bus YAESU G-800SDX Styrning transverter

18 Styrning av transverter! Spänning 12 V ON RX TX RX_CTR TX_CTR Power ON/OFF Sekvenskontrollerad RX/TX signaler PIC controller OUT_1 OUT_2 TXC Användarebestämda utgångar TX signal från MF-koax Kontrol ICOM bus IN_1 IN_2 IN_3 IN_4 Ingångar för övervakning. Power Fwd Power Ref Temp Analog ingångar för övervakning

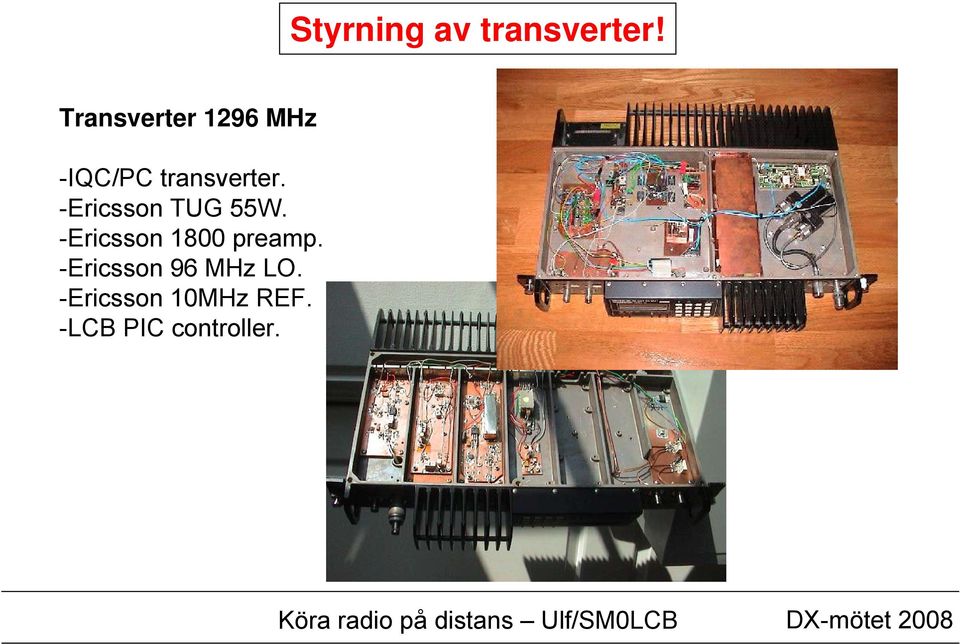

19 Styrning av transverter! Transverter 1296 MHz -IQC/PC transverter. -Ericsson TUG 55W. -Ericsson 1800 preamp. -Ericsson 96 MHz LO. -Ericsson 10MHz REF. -LCB PIC controller.

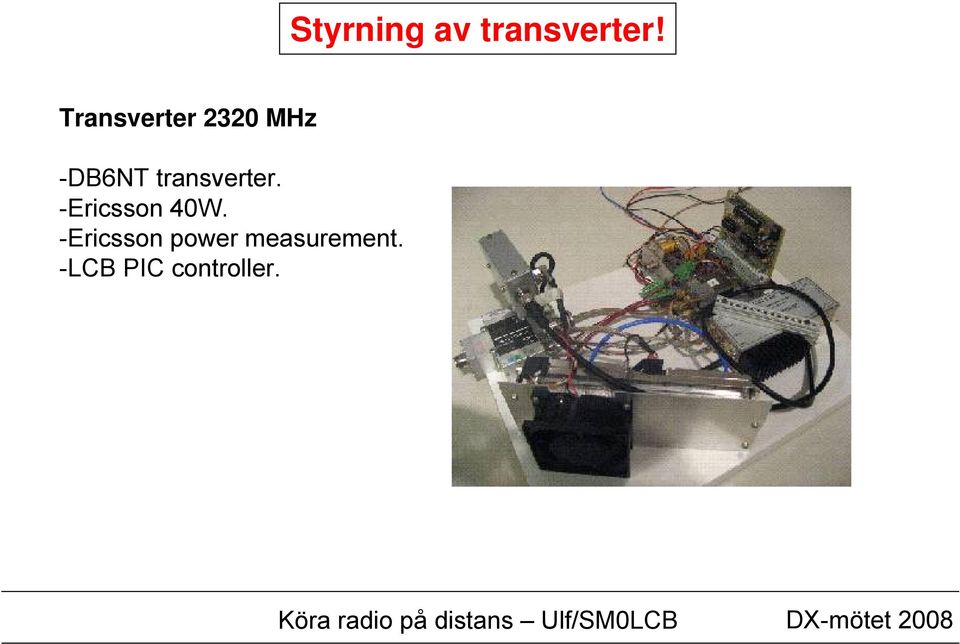

20 Styrning av transverter! Transverter 2320 MHz -DB6NT transverter. -Ericsson 40W. -Ericsson power measurement. -LCB PIC controller.

21 Styrning av transverter! Transverter 2320 MHz -DB6NT transverter. -Toshiba 40W. -LCB PIC controller.

22 Styrning av transverter! Transverter MHz -DB6NT transverter. -DB6NT PA 5W. -DB6NT preamp. -Ericsson LO. -R&S 10MHz REF. -LCB PIC controller. Ljudöverföring

23 Överföring av ljud! Internet Mjukvara för ljudöverföring -Teamspeak -IHU -Skype -Picophone -Och många fler

24 Överföring av ljud! Line ingång Högtalare utgång Line utgång Line ingång Viktigt -Isolation med transformator. -Fasta nivåer, ha koll!

25 Överföring av ljud! Teamspeak klient Teamspeak klient Teamspeak server Teamspeak -Klient/Server -Finns för Windows/Linux -Många kan lyssna samtidigt -Flera möjliga kanaler att lyssna på Teamspeak klient -Kanal radio -Kanal prat Teamspeak klient

26 Överföring av ljud! IHU IHU IHU -Finns för Linux -Kan köras på Windows med t.ex. wmware Linux -Många kan lyssna samtidigt Ej fullt utprovat (?) -Kort fördröjning av ljudet! IHU IHU CQ överföring

27 Överföring av CW paddel/handpump! Överföring CW version 1 Mjukvara CW klient CW server LPT Internet LPT -CW klient utvecklad för Linux -CW server utvecklad för Linux

28 Överföring av CW paddel/handpump! Överföring CW version 2 Mjukvara CW klient CW server CW PIC COM Internet LPT -CW klient utvecklad för Linux/Windows -CW server utvecklad för Linux

29 Överföring av CW paddel/handpump! Överföring CW version 3 Mjukvara CW klient CW server CW PIC Internet CW PIC -CW klient utvecklad för Linux/Windows -CW server utvecklad för Linux/Windows

30 Överföring av CW paddel/handpump! SM7LCB

31 Överföring av CW paddel/handpump! CW serieomvandling -Läser CW signalen med 2ms intervall -6 läsningar lagras i en byte -En bit i byten innehåller PTT information Data som skickas. -En läsning var 2ms -6 läsningar i en byte -En byte var 12 ms bytes per sekund -Detta ger 833 bits!

32 Överföring av CW paddel/handpump! Audio från radio (för lokal medhörning) Serie data till dator PTT CW PIC lokal speed delay

33 Överföring av CW paddel/handpump! Serie data från COM port PTT CW PIC fjärrsidan KEY

34 Fjärrstyrning av SM7LCB idag! Dator med Windows Teamspeak klient Dator med Linux BUS Server ICOM BUS COM Rotor LOGGER Transverter COM redirect 706 Server COM Front Panel COM Klient IC706 CW Server IC-706 CW PIC COM Klient CW Teamspeak klient/server LPT CW/PTT Audio In/Out Datasäkerhet

35 Fjärrstyrning av SM7LCB idag! Datasäkerhet

36 SLUT! För mer information: På Google sök på SM7LCB
